Подключение розетки с выключателем в одном корпусе: Как подключить розетку и выключатель в одном корпусе (фото, видео)

Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

2 Альтернатива

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

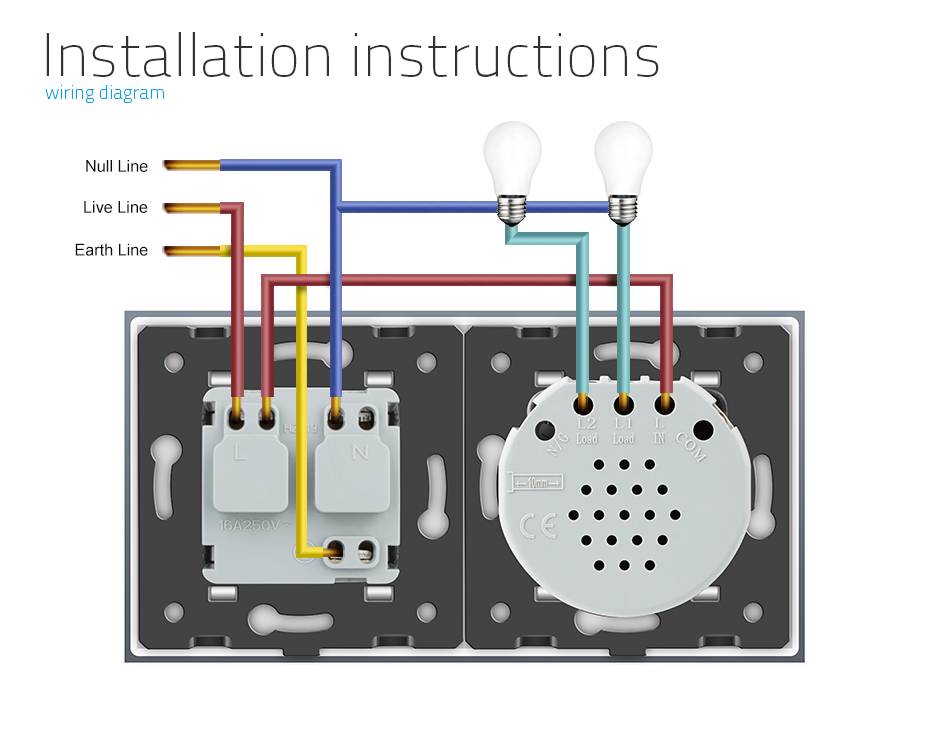

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

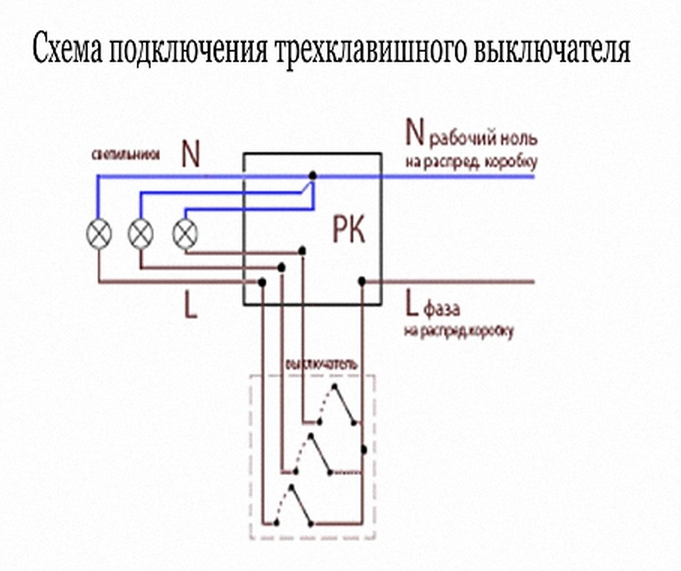

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

• Совмещенные устройства
  • Появление и использование
  • Рост популярности
• Преимущества и недостатки
• Монтаж и подключение
  • Электрическая схема
  • Порядок установки
• Нестандартное применение

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки.

Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.

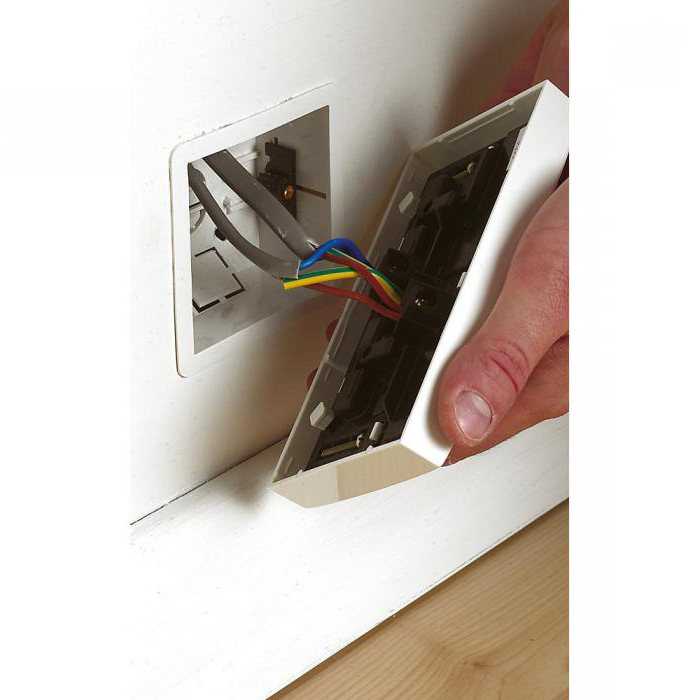

5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

схемы и способы подключения

Сочетание точки питания и устройства, управляющего осветительными приборами, позволяет рационально организовать электроснабжение жилого или офисного помещения. Согласитесь, гораздо удобнее, если электроприборы будут сгруппированы, а не хаотично «разбросаны» по комнате.

Помимо весомых эргономических достоинств, такое техническое решение имеет массу дизайнерских достоинств. Однако заставляет задуматься и о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие при установке такого агрегата.

Мы представляем исчерпывающую информацию о способах установки и способах подключения блочных электрических устройств. Тонкости и нюансы освещены в фотоподборках и видеороликах, наглядно демонстрирующих специфику работы. Такая мощная информационная поддержка поможет вам отлично справиться с поставленной задачей.

Содержание статьи:

• Подключение розеток с 1-3-клавишным выключателем
  • №1: Способы подключения блока выключателя-розетки
  • # 2: Подключение и переключение розетки через выключатель
  • # 3: Установка подключаемых розеток с выключателем
  • # 4: Подключение розетки с двухклавишным выключателем
  • # 5: Монтаж блока с розеткой и трехклавишный выключатель
• Выводы и полезное видео по теме

Подключение розеток с 1-3-клавишным выключателем

С тех пор, когда провода от выключателя были подключены к электрической цепи, не понять как, а в некоторых случаях даже наобум, прошло очень мало времени. Замечено, что в старых домах и постройках достаточное количество устройств было подключено с нарушением многих требований безопасности.

Да, такой подход никак не сказался на работоспособности компонентов. Все функционирует нормально, под вопросом остается только безопасность эксплуатации таких устройств.

Включение розетки с помощью выключателя — популярный способ безопасного управления бытовыми приборами или инструментами, не имеющими собственной кнопки включения

Из года в год приоритетными факторами остаются экономия денег и места. Именно поэтому сократить количество проводов и используемого пространства на стене, производители электроприборов объединили несколько устройств в единую конструкцию.

Сочетание одно- и двухклавишного выключателя с розеткой повышает максимальную эффективность и удобство использования такого электрооборудования.

Объединение электроприборов друг с другом, с использованием неразъемного корпуса, позволяет сэкономить место и уменьшить количество задействованных проводов

Следует помнить, что подключать блочное электроустановочное устройство необходимо с учетом максимальная загрузка.

№1: Способы подключения блока выключателя-розетки

Существует несколько способов присоединения объединенного блока. Эта функция стала доступна относительно недавно. Раньше невозможно было найти электрооборудование разных вариантов в одном корпусе дома.

Розетка с выключателем, соединенным в одном корпусе, более привлекательна внешне, не имеет зазоров и стыков

Способ соединения выключателя и розетки осуществлялся путем соединения проводки в коробке, но без смешения самих устройств . Этот способ используется и сегодня, если по определенным причинам невозможно установить потребители рядом друг с другом.

При этом вариант непарного соединения конструкции тоже имеет свои преимущества. Рассмотрим их ниже:

1. Подобные устройства есть в открытом доступе. Покупка даже дешевого выключателя с розеткой даст возможность соединить их в одну цепь.
2. Работы по подключению этих электроприборов можно легко выполнить даже своими руками.
3. Повышенный уровень безопасности при использовании отдельно подключаемых механизмов, так как проводка к ним проложена отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства более облегчен.

Во-первых, нет необходимости прокладывать к устройствам два отдельных кабеля. Во-вторых, преимуществ у такого агрегата гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в другое место. Теперь нет необходимости прокладывать две отдельные проводки.
• Дважды измерять высоту при установке вышеперечисленных устройств уже не нужно, так как это один блок.
• Высококачественные приборы можно использовать как на открытом воздухе, так и в помещении.
• Комбинированный блок легче монтировать на поверхности из бетона, камня, дерева и гипсокартона.

Основным недостатком подключенного блока является то, что его нельзя заменить, если одна часть сломана. Неважно, сетевая розетка это или непосредственно свитч. Практически всегда потребуется полная замена.

Новые блоки изготавливаются с одно-, двух- или трехкнопочным выключателем, совмещенным с розеткой во всем изделии.

Рассмотрим пошаговый процесс замены блочно-розеточной системы:

Галерея изображений

Фото

Шаг 1: Основной причиной установки розетки/автомата является выход из строя аналогичного рабочего устройства

Работы выполняются по схеме, аналогичной стандартным процессам монтажа электроустановочных изделий. Сначала демонтируйте внешние детали

После извлечения ключа снимите рамку, фиксирующую механизм выключателя в гнезде

Открутите болты металлической рамки, удерживающей механизм розетки

Для того, чтобы убедиться, что работа с проводами будет действительно безопасной, еще раз проверяем наличие напряжения на данном участке сети

Чтобы случайно не повредить старую проводку, менять которую не планируется, аккуратно откручиваем крепежные винты

Освобождаем провода, подключенные к линии освещения от поврежденного механизма

Обрезаем края проводов, которые использовались в предыдущем подключении, и снова снимаем около 1 см изоляции с каждой жилы

Шаг 1: Снятие поврежденной колодки

Шаг 2: Снятие ключа выключателя

Шаг 3 : Снятие рамки замка

Шаг 4: Снятие рамки розетки

Шаг 5: Повторная проверка отсутствия напряжения

Шаг 6: Отделение проводов от розетки

Шаг 7: Извлечение автоматического выключателя

Шаг 8: Отрежьте и зачистка проводов от изоляции

После завершения демонтажа старого устройства и подготовки проводки приступаем к установке и подключению нового устройства от розетки с выключателем.

Галерея изображений

Фото

Шаг 9: Установка автоматического выключателя

Шаг 10: Подключение выходного механизма

Шаг 11: Установка удерживающих рамок

Шаг 12: Прикрепление передней панели

# 2 : Подключение и переключение розетки через выключатель

Существует определенная последовательность, определяющая, как соединить розетку с выключателем в неразъемном исполнении. Следует помнить, что в ее основе лежит стандартное обязательное соблюдение ПЭС.

Элементарный способ подключения проводов от сети – подключение их к приборам по четкому плану в распределительной коробке.

Следующий алгоритм работы подскажет, как правильно подключить розетку с выключателем, подключенным к блоку:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для наружного – подходящее место для выбрана установка. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с комбинированными электроагрегатами. Этот метод используется, например, при открытой проводке.
2. Распределительная коробка имеет шесть (6) жил входящих электрических кабелей. Одна пара на розетку, вторая от выключателя, а третья на распределительный щиток. Каждая пара представляет собой фазную и нулевую жилы. Чаще всего в домах можно увидеть дополнительный провод заземления.
3. В первую очередь определяем фазу, которая идет от распределительного щита, и обесточиваем помещение.
4. Следующим шагом является подключение фазного кабеля от сети к проводу, идущему к выключателю. Необходимо зачистить концы фазных проводов, затем скрутить их между собой и изолировать. Для этого используется изолента.
5. Далее нулевую жилу сети необходимо подключить к проводу от розетки. Также обматываем их теплоизоляционным материалом.
6. Свободные края проводов от комбинированного блока также скручиваются между собой и обязательно перематываются изолентой.
7. Данная схема подключения обеспечит подключение фазного кабеля розетки через выключатель. Эффективность этого метода замечается, когда сетевое гнездо используется очень редко, а подключенные устройства должны быть постоянно включены/выключены.

Механизм, объединенный в одном корпусе, относительно прост. Фаза подается в розетку через выключатель, если выключатель активирован. Такая схема популярна, например, если вам нужно нагреть воду в водонагревателе, не имеющем собственной кнопки включения/выключения, а постоянно выдергивать вилку из розетки не хочется.

Существенным преимуществом монтажа розеточно-выключательного блока является сокращение работ по разметке, формирование «посадочных мест», выравнивание положения блока

Другой способ – подключить освещение в подсобном помещении через удлинитель. Затем вы можете отключить его, просто используя однокнопочный переключатель.

№3: Установка подключаемых розеток с выключателем

Блоки электромонтажных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба устройства будут использоваться по отдельности.

Для установки аналогичной розетки и выключателя от светильника выполняется ряд простых действий:

1. От главного щитка к распределительной коробке прокладываются кабели с нулем и фазой.
2. Коробка должна содержать пять (5) проводов — два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу от щитка необходимо соединить с проводом от розетки. С помощью перемычки соедините розетку с клеммой на выключателе.
4. Нулевая жила от электросети должна быть подключена к проводу с нулем от светильника и розетки.
5. Фазовые кабели, идущие от кассеты к выключателю, должны быть скручены и изолированы.
6. Заземление также подключается с помощью соответствующего кабеля.

Аналогичная схема со встроенной розеткой и выключателем будет работать отдельно от выключателя. И основные функции однокнопочного выключателя (включение/выключение электрических ламп) также будут выполняться самостоятельно.

Соблюдая правильную схему подключения каждого провода, вы сможете обезопасить себя от последующих исправлений, а также от непредвиденных ситуаций

Если вы хотите знать, как подключить двойной выключатель, управляющий двумя лампочками, вам следует обратить внимание на то, какой рекомендуем ознакомиться с .

#4: Подключение розетки с двухклавишным выключателем

Чаще всего между входом в туалет и ванной устанавливается блок, соединяющий розетку и двухкнопочный выключатель. Как вариант, его можно установить в большом помещении для подачи напряжения на один-три источника света.

Вывод: благодаря одному блоку пользователь может управлять светом сразу в нескольких комнатах, а также подключать к розетке любой прибор, потребляющий электроэнергию.

Рассмотрим схему подключения комбинированного устройства, состоящего из 7 шагов:

1. Первым шагом является прокладка пяти (5) проводников от распределительной коробки к двойной электрической системе.
2. От распределительного щита провода с нулем и землей подключаются только к розетке.
3. Благодаря специальной перемычке в соединительном блоке фаза применяется к устройству двойного отключения.
4. Обе свободные жилы подключаются к двум соединительным узлам автоматического выключателя, через которые фаза подается на осветительные приборы в ванной и уборной.
5. Необходимо скрутить кабели с фазой (от выключателя) со свободными жилами (от патронов с лампами) в туалете и ванной.
6. В сортировочной коробке кабель с «0», а также провод заземления от розетки необходимо скрутить оголенными концами скруток от освещения.
7. Бывают случаи, когда необходимо изменить порядок клавиш на переключателе. Для этого жилы на коммутационных контактах, подающих напряжение на светильники в ванной и туалете, просто меняются местами.

Получается, что схема подключения одно- и двухклавишного выключателя, совмещенного с розеткой, отличается только количеством затраченного времени и количеством проводов. Для однокнопочного устройства используются четыре (4) кабеля, а для — пять (5) проводников. Оба варианта включают заземление.

Не волнуйтесь, так как схема подключения комбинированного блока с розеткой и двухкнопочным выключателем имеет очень мало отличий

№5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для экономии энергии. В последние годы пользуется большим спросом у электриков, специалистов и простых людей.

Раньше трехклавишные выключатели с розеткой устанавливали только в панельных домах. Основное их назначение – управление светом на кухне, в ванной и уборной. А вот сетевую розетку предусмотрели для бытовых нужд — подключения фена, электробритвы, пылесоса и других устройств. С тех пор прошло много времени, большинство из них нуждаются в замене.

Современные планировки и конструктивные возможности позволяют использовать трехклавишное устройство отключения в качестве основного звена управления несколькими источниками света для одного помещения. Среди них:

• основной;
• дополнительные источники света;
• декоративный.

Этот способ избавляет человека от необходимости подключать светильники при недостатке освещения. С другой стороны, он защитит человека от излишнего количества света в помещении и позволит приглушить его. Управление освещением остается под вашим полным контролем благодаря одному единственному выключателю.

Помимо удобства, такой украшает комнату. Согласитесь, единый блок с розеткой выглядит эстетичнее, чем три отдельных. Кроме того, количество времени и усилий, затрачиваемых на его установку, намного меньше.

Трехклавишный прибор обычно монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в помещениях большой площади и сложной формы;
• в узких и длинных переходных помещениях;

Такой выключатель также монтируется для управления освещением сразу в нескольких помещениях, таких как туалет, ванная и прихожая, из одного места. Его также можно использовать в рабочих помещениях, чтобы выделить определенный рабочий стол.

Как и в случае с двухклавишным выключателем, трехклавишный блок с розеткой имеет простую схему, имеющую только одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключатель. Нулевой провод, идущий прямо к розетке, является основным отличием.

Раньше такой дизайн мог доставлять неудобства. Время изменило это правило. Поскольку мода на расположение выключателей существенно изменилась, установка розетки над плинтусом, а сам выключатель на расстоянии 800–900 мм от пола становится практически невостребованным вариантом.

Подобное расположение розеток и выключателей постепенно отходит на второй план, ведь удобство и соблюдение дизайна – более приоритетная цель современных планировок

Существует несколько правил выбора переключателя. Тогда он прослужит дольше и не будет доставлять дискомфорта. Вот основные из них:

• ключи не тонут;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также следует обратить внимание на степень защиты устройства — это IP-код на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указаны от нуля (0 — нет защиты) до шести (6 — наивысший уровень защиты).

Например, при установке выключателя в ванной или в душевой необходимо приобрести устройство с IP 44. Если это улица — уровень защиты 65. При установке выключателя в комнате отдыха — значение IP 20 будет достаточно.

При вводе в эксплуатацию выключателя с розеткой трудно обойтись без определенных инструментов, таких как:

• клещи для зажима и захвата деталей;
• съемник для снятия изоляции с края провода;
• плоская и крестовая отвертки.

Схема установки трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортный монтаж/ремонт комбинированных узлов, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ необходимо чтобы убедиться, что сеть полностью отключена.
2. Нулевой и фазовый кабели должны быть распределены.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоедините кабель к распределительной коробке.
5. Проверить соединение.

Важным навыком при монтаже является умение находить провода с нулем и фазой. Обычно определяется. Нулевая жила — синяя, а фаза — черная или красная.

Наиболее удачным инструментом в помощь начинающим электрикам является индикаторная отвертка, имеющая специальные чувствительные элементы и отражающий датчик

Существует несколько способов определения фазы. О его наличии подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант предпочтительнее, потому что он проще. Для второго способа лампу нужно вкрутить в патрон, а выходные провода поочередно укоротить. Когда кабель находится в нулевой фазе, свет светит ярче.

Один из доступных способов определения фазы — лампочка и патрон, используйте этот вариант только при отсутствии индикаторной отвертки

Купить одно-, двух-, трехклавишные автоматические выключатели с розеткой — процесс не сложный. Но, как показывает практика, со схемой подключения может разобраться далеко не каждый. Поэтому и появилась эта статья. Теперь намного проще осуществить своими силами установку, а тем более замену выключателя на розетку.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока каждый отсоединяемый провод лучше подписывать. Это значительно сэкономит время на подключение и сразу разберется куда какой провод подключать.

Выводы и полезное видео по теме

Проведение данных манипуляций так же можно посмотреть в видео формате. В них опытные специалисты объяснят и покажут правильное подключение всех вышеперечисленных блоков.

Зажим №1. Как подключить розетку и выключатель:

Зажим №2. Надежный электрик в доме или квартире: подключаем правильно:

Зажим №3. Ремонт блока с двухклавишным выключателем и розетка:

Помните, если эта статья и видео не дали вам четкого представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно если вам приходится, обратитесь к профессиональному электрику, чтобы избежать случаев поражения электрическим током или короткого замыкания.

Есть желание поделиться собственным опытом работы электриком, нашли в статье недочеты, есть вопросы? Пожалуйста, напишите комментарий, расположенный под текстовым блоком.

Розетка с выключателем в одном корпусе

Электропроводка любого помещения состоит из трех обязательных элементов – осветительных приборов, выключателей для управления светильниками и розеток для подключения оборудования. И если в общественных местах нас мало волнует, что, где и как подключено, то дома хочется максимального удобства, эстетичного вида и хотя бы небольшой экономии. С точки зрения экономического эффекта выгодным устройством является розетка с выключателем в одном корпусе. В чем заключается это преимущество мы рассмотрим ниже, а также поговорим об особенностях конструкции такого устройства, его разновидностях, недостатках и способах подключения розетки с выключателем к общей электрической сети.

Содержание

• Каковы преимущества и недостатки?
• Где лучше всего установить?
• Разновидности
• Устройство
• Установка наружного блока
• Установка внутреннего блока
• Схема подключения
• Несколько полезных советов

Каковы преимущества и недостатки?

Основным преимуществом такого устройства, как розетка и выключатель, совмещенных в одном корпусе, является экономия трудовых и материальных затрат. Если ставить эти устройства отдельно, то пришлось бы монтировать два отверстия в стене под монтажные коробки, покупать и устанавливать две розетки, прокладывать два отдельных двухжильных провода к выключателю и розетке. В случае установки блока вам понадобится один трехжильный провод и одна розетка (только она будет не круглой, а специальной овальной формы), что хоть немного сократит ваши временные и трудовые, а также финансовые затраты .

Иногда дополнительным преимуществом устройства, в котором розетка и выключатель совмещены в одном корпусе, является одинаковая высота их расположения.

Недостаток такой комбинации в том, что при выходе из строя одного устройства необходимо заменить весь блок.

Еще одним недостатком является сложность установки блока выключателей, совмещенного с розеткой, в бетонную стену. Для такого приспособления отверстие будет не круглым, а овальным; в бетоне его будет сложнее выбить.

Где лучше всего установить?

Такой блок очень удобно устанавливать в местах, где не требуется постоянное подключение электроприборов к розетке.

Перед подключением двойного выключателя для коридора и прилегающего совмещенного санузла (ванная с туалетом) подумайте, ставить ли общий блок с розеткой? Одна кнопка включает свет в коридоре, вторая — в ванной, а к розетке можно подключить фен, электродрель, пылесос, зарядить мобильный телефон.

Блок, в котором розетка с одноклавишным выключателем подходит для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. При этом одной кнопки выключателя достаточно, чтобы зажечь лампу в комнате, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других помещениях (зал, кухня, спальня, детская) подключение комбинированного блока розетка-выключатель вряд ли целесообразно. У него не будет того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения обычно устанавливают при входе в комнату. Представьте, как некрасиво было бы, если бы шнур телевизора, компьютера, холодильника или кондиционера тянулся сюда, к розетке.

Поэтому, прежде чем подключать блок, объединяющий розетку с выключателем, хорошо подумайте, куда вы хотите его поставить, и нужен ли он там.

Разновидности

На рынке электротоваров представлено несколько вариантов блоков, где розетка и выключатель с одной, двумя или тремя кнопками расположены в едином корпусе. Они отличаются ценой, способом установки (в помещении или на улице), могут комплектоваться дополнительные функции – освещение или всевозможные защиты (от детей, влаги, пыли).

1. Внутренний блок, состоящий из выключателя и розетки без заземления. Это самая простая и дешевая модель. Однако при современном оснащении бытовой техникой отсутствие заземления является недостатком.
2. Внутренний блок с выключателем и заземленной розеткой. Кнопка выключателя может иметь специальную световую индикацию, которая поможет легко найти коммутационный аппарат в темноте.
3. Наружный блок с однокнопочным выключателем и розеткой, оснащенный специальной пластиковой крышкой и защитой IP 54 (от проникновения пыли и воды).

Точно такие же модели можно использовать с тройным или двойным выключателем.

Блок розеток наружный водонепроницаемый

По расположению выключателя и розетки блоки делятся на горизонтальные (коммутационные устройства расположены рядом друг с другом) и вертикальные (выключатель расположен сверху розетки).

вертикальный блок с выключателем с подсветкой

Наружные блоки

применяются для монтажа с открытой электропроводкой, когда выключатель и розетка не утапливаются в специальное отверстие, а фиксируются планкой на поверхности стены. В этом случае провода прокладываются вдоль стен, они могут быть уложены в специальные пластиковые короба, заведены в гофротрубы или просто открыто закреплены вдоль стен на фарфоровых изоляторах.

Внутренние блоки используются для скрытой проводки. Само устройство вставляется в розеточную коробку, расположенную в настенной распределительной коробке, а провода укладываются в специальные пазы внутри стен.

При выборе розеток, совмещенных с выключателями, отдавайте предпочтение моделям, изготовленным из качественного пластика и заземленным.

Если в доме есть маленькие дети и чтобы они не могли самостоятельно познакомиться с электричеством, выбирайте модели, где розетка имеет специальные защитные шторки. Они замыкают контакты, и если ребенок начнет тыкать в розетку чем-то металлическим, как минимум возможность его попадания под напряжение будет исключена (шторки открываются только при одновременном вставлении двух штырей вилки).

Устройство

Прежде чем подключить блок выключателей с розеткой, поговорим немного о его конструкции.

Рассмотрим пример переключателя с двумя клавишами:

1. В середине гнезда находится винт, которым крепится шторка безопасности для детей. Отвинтите этот винт и снимите затвор.
2. Осторожно извлеките оба ключа переключателя.
3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две кнопки, они расположены в одном корпусе.
5. Выключатель имеет входной контакт, к которому подходит фаза от питающей сети, и два отходящих контакта, к которым подключаются фазные провода светильников.
6. Розетка состоит из розетки, в которую вставляется вилка. Эта розетка подключается к контактной части, где есть две клеммы, к ним подключаются фазный и нулевой провода от питающей сети.

Установка наружного блока

Такой блок имеет свои преимущества и недостатки. Такую конструкцию легче устанавливать и заменять, а также по ее внешнему виду можно быстро обнаружить неисправности в работе устройства – это положительные моменты. Минусы только в том, что открытая проводка и наружные блоки не так красиво смотрятся в интерьере. Поэтому чаще всего такие устройства используют в гаражах, банях, сараях и других подсобных помещениях.

1. Любые работы, связанные с электричеством, всегда начинайте с обесточивания помещения, в котором будете работать. Отключите напряжение и с помощью индикаторной отвертки проверьте отсутствие напряжения.
2. Разберите корпус устройства, сняв верхнюю (или переднюю) крышку.
3. Задняя крышка с сердечником должна крепиться к стене. Приложите его в месте будущей установки и отметьте места крепления простым карандашом. Блок пока отложите в сторону, просверлите отмеченные места, вбейте дюбеля. Теперь можно закрепить сердцевину блока саморезами.
4. Затем выполняется электрическая часть (о том, как подключить блок к сети электропитания, будет рассказано ниже), остается только надеть верхнюю крышку и зафиксировать ее винтами.

Важно! Если наружный блок устанавливается на деревянную стену, установите между ними паронитовую прокладку. В случае нагрева контактов и дальнейшего возгорания изоляции паронит предотвратит самовозгорание деревянной стены.

Установка внутреннего блока

Корпус коммутационного аппарата, встраиваемого в стену, не так бросается в глаза, не портит общий вид интерьера, поэтому метод закрытой проводки и внутреннего блока используется гораздо чаще, особенно в жилых помещениях.

1. Работу аналогично начинают со снятия напряжения в помещении и проверки его отсутствия.
2. Электродрелью со специальной насадкой в ​​стене просверлите отверстие под розетку.
3. Выберите специальную пластиковую розетку, которая представляет собой цельную деталь для двух монтажных мест. Закрепите его в отверстии в стене с помощью алебастра.
4. Вставить сердечник блока в розетку, произвести все необходимые электрические соединения, после чего корпус необходимо надежно зафиксировать в розетке. Делается это с помощью распорных ножек.
5. Осталось установить верхнюю пластиковую крышку.

Как установить и подключить комнатный блок розеток можно посмотреть в этом видео:

Схема подключения

Простейшая схема — подключение однокнопочного выключателя с розеткой в ​​одном блоке.

Схема подключения розеточного блока ванной и туалета

От распределительной коробки к установленному блоку проложен трехжильный провод.

В распределительной коробке выполняется следующая коммутация:

• Нулевой провод питающей сети соединяется с нулевыми проводами, идущими к розетке и к светильнику.
• Фаза из сети подключена к фазному проводу розетки.

Теперь действия по переключению, которые необходимо произвести в самом блоке:

• Фаза и ноль пришли из распределительной коробки в розетку, подключите их соответственно к нужным контактам.
• Далее фаза из розетки подключается перемычкой к приходящему контакту выключателя.
• К отходящему контакту выключателя крепится еще один провод, он будет соединен в распределительной коробке с фазой лампы.

Внимание! В том случае, когда розетка заземлена, понадобится провод, состоящий не из трех, а из четырех жил.

Если на съемном блоке есть переключатель с двумя клавишами, то:

• фаза от розетки подключается перемычкой к входному контакту выключателя;
• к отходящим контактам выключателя подключаются двухфазные провода, они идут в распределительную коробку, где соединяются с фазными проводами, идущими от держателей двух осветительных приборов.

В остальном схема подключения двухкнопочного выключателя с розеткой аналогична рассмотренному выше однокнопочному варианту, с той лишь разницей, что ноль питающей сети должен быть подключен к нулевым проводникам, идущим от распределительной коробки к розетке и к двум лампам.

В этом видео подробно рассмотрены различные варианты схемы подключения:

Несколько полезных советов

• При выборе модели комбинированной розетки с выключателем отдайте предпочтение изделию с двумя штырями на ножках. В стене такие блоки фиксируются более надежно и прочно.
• Если есть необходимость подключить несколько бытовых приборов одновременно, используйте розеточный блок. Чаще всего он используется на кухнях, где постоянно находятся холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор. работающий.
• При покупке подрозетников выбирайте модели с ребристыми стенками внутри. При установке коммутационного аппарата распорки будут цепляться надежнее.

Со всеми недостатками и преимуществами такого комбинированного блока вы теперь знакомы. Знайте, как установить и подключить такое коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся еще раз, для подсобных помещений это очень удобный вариант; для гостиной лучше использовать отдельный вариант.
