Подключение камеры заднего хода: Как установить камеру заднего вида?

Содержание

Камера заднего вида SHO-ME CA-9030D в деле

Сегодня хотел бы рассказать вам о камере SHO-ME CA-9030D, которую недавно поставил на Мазду. По отзывам она очень даже ничего, по стоимости тоже хороша была. В результате было решено купить и поставить именно ее. Хороших полноценных обзоров не нашлось, решил написать свой со всем процессом установки и работы. Итак, начнем с характеристик:

- Цветная камера, угол обзора по горизонтали 150, по вертикали 170.

- Трехуровневая разметка

- Водонепроницаемая

- Система PAL, разрешение 644х484

- Питание 12+-4В

- Диаметр камеры 2 см, линзы 1,4 см

- Рабочая температура от -40 до +81 по Цельсию

Изготовлено - известно где, и загадочная фраза про пятилетний срок службы (что происходит с ней дальше - неизвестно).

Теперь распаковываем небольшую коричневую коробочку:

В комплекте у нас идет:

- Сама камера

- Провод питания (3м)

- Видео кабель (6м)

- Шурупы для крепления (длиной около 4мм, внимания не заслуживают, но спасибо, что есть) и резиновая прокладка под кронштейн камеры, чтобы не попадала влага в те самые отверстия под чудесные недовинтики.Подключение камеры заднего хода: Как установить камеру заднего вида?

- Гарантийный талон и инструкция.

В инструкции ничего интересного и нового не нашел, кроме длины проводов. Первое, что было непонятно - это красные отводы от тюльпанов видеокабеля.

Сначала подумал, что это отводы от оплетки, и их надо киинуть на массу, чтобы не было наводок, но после прозвонки стало понятно, что ничего общего нет ни с оплеткой, ни с самим сигнальным проводом, то есть это просто провод идущий параллельно видеокабелю. Свои догадки по этому поводу скажу позже, а пока остановимся на установке и подключении. Камеру устанавливается кронштейном вверх и не имеет никаких регулировок. То есть перед покупкой убедитесь, что в предполагаемом месте установки есть плоскость, хотя бы примерно параллельная земле. Это должно быть где-то над номером (ну обычно ставят там). Сам столкнулся с такой проблемой, регулировку пришлось производить подкладыванием шайб и срезаных гаек. С подключением все довольно просто. К комбинированному разъему от камеры подключаем кабель питания и видеокабель.Подключение камеры заднего хода: Как установить камеру заднего вида? Видеокабель прокладываем к дисплею. В кабеле питания 2 провода: черный прикручиваетм к хорошей массе, а красный подключаем к плюсу фары заднего хода, то есть к проводу, на котором появляется +12В при включении задней передачи. Найти его можно либо по книжке, либо экспериментально. У меня он был красно-желтый:

Вот тут становится понятно назначение красного провода в видеокабеле. Наверно, его тоже нужно подключить к плюсу, который появляется при включении заднего хода, а второй конец, который идет к дисплею подключить на питание этого дисплея, чтобы при включении заднего ходав включалась и камера, и дисплей. Стоит обратить внимание, что камера работает с системой пал, о чем нам любезно напоминают прям на кабеле

После установки и подключения камера выглядит так

К сожалению, номер висит довольно низко, и камера над ним, соответсвенно, тоже низко, что не есть хорошо, скоро будет понятно почему.

Вместо отдельного дисплея использовалась магнитола Philips с экраном и соответствующим видеовходом.Подключение камеры заднего хода: Как установить камеру заднего вида? На ней пришлось поставить режим зеркально. Посмотрим, что камера из себя представляет в работе.

Вот как все было на самом деле: гараж, ворота, хорошее осещение

Видно, что расстояние где то сантиметров 60-70. И вот что показывала камера в данном случае:

Качество картинки приемлемое, все видно, Сразу можно заметить слепую зону сантиметров 20 от машины до банки.

Ну чтож, при свете неплохо, а что же будет в темноте? Выключим весь свет, отсавим лишь свет заднего фонаря авто

Видно, что камера телефона уже плохо различает что где, а что же видит камера на автомобиле..

Оказывается, тут все даже виднее, но ведь тут отражение от ворот. Поехали на темную улицу!

И посмотрим на камеру

Вот теперь видно недостаток низкой постановки камеры: она видит заднюю машину снизу и сложно оценить расстояние до нее. Это, конечно, нельзя отнести к недостаткам камеры - ставь выше, пожалуйста, но хотелось бы регулировку угла наклона.Подключение камеры заднего хода: Как установить камеру заднего вида? А сама камера продолжает радовать качеством картинки даже в темноте. А вдруг опять отражение от машины? Отъедем подальше..

Нет, и в этом случае все чудесно видно, но тут немного подствечивают уличные фонари, но, думаю, и самом незначительном освещении очертания препятствий сзади можно будет разобрать.

В заключение можно отметить преимущества камеры:

- Качество картинки при любой освещенности.

- Простота установки.

К недостаткам я отнес бы слабенькую инструкцию и отсутствие регулировка угла наклона.

В общем и целом камера заднего вида SHO-ME CA-9030D порадовала. Все недостатки решаемы и легко покрываются преимуществами. За свою цену - достойный вариант. Спасибо за внимание! Удачи в установке)

Журнал "За рулем" тестирует установку камеры заднего вида Gazer

Решиться на установку видеокамеры в автомобиль подчас мешает не столько ее цена – бортовая электроника становится все доступнее, – сколько страх перед вмешательством в электросеть.Подключение камеры заднего хода: Как установить камеру заднего вида? Даже умелые руки, хорошо знакомые с инструментом, подрагивают перед выполнением незнакомой задачи. Что уж говорить о тех, которые держались максимум за компрессор для подкачки шин? Да и дырку в кузове делать не очень хочется.

И не нужно. Компания Gazer не просто встроила видеокамеру в плафон освещения номерного знака, сохранив саму функцию освещения, но и первой всерьез озадачилась вопросом совместимости плафонов с камерами и конкретных моделей автомобилей. Вопрос был решен: компания гарантирует 100%-ную совместимость видеокамеры с автомобилем при правильном ее подборе.

В ассортименте есть плафоны Gazer CC100 XXX для большинства популярных моделей машин. Код ХХХ в названии модели камеры свидетельствует о ее совместимости с заводским кодом оригинального плафона подсветки номерного знака. Все просто: вы называете продавцу марку, модель и номер кузова, а он проверяет, есть ли камера для автомобиля вашей модели. Как правило, есть.

В этом случае нужно просто заменить штатный плафон на тот, который оснащен «видеоглазом» от Gazer – и первая половина дела сделана.Подключение камеры заднего хода: Как установить камеру заднего вида? Остается вторая – подключить девайс к бортовой сети, но и здесь, благодаря продуманности конструкции Gazer, особых сложностей не возникает. В комплекте с видеокамерой идет проводка для подключения питания, управляющий бок с реле, конвертор, превращающий 12 В бортовой сети в 3,3 В для питания видеокамеры, и RCA-разъем. Нужно лишь протянуть провода и правильно подключить их к бортовой сети.

О камере

Видеокамера Gazer CC100 построена на базе современного сенсора CMOS, который был специальным образом настроен по уровню светочувствительности, цветности и яркости для использования в системе видеопарковки. Благодаря этому, полностью отсутствует так называемый «синий шум», получается очень четкое, контрастное и информативное изображение ночью и при плохой видимости. Использование видеостандарта PAL позволяет получить более широкий угол обзора по вертикали, что делает изображение максимально информативным. Видеокамера выполнена в герметичном корпусе и производится на станке-прессе, который соединяет две части корпуса камеры путем спаивания пластика.Подключение камеры заднего хода: Как установить камеру заднего вида? Это важная деталь: в отличии от многих других производителей, которые собирают камеры вручную при помощи герметика, видеокамера Gazer имеет реальную степень защиты IP67 и длительный срок службы. Каждая видеокамера Gazer перед отправкой в магазины проходит тестирование в воде на глубине 1 метр в течение одного часа.

Монтаж

Процесс установки видеокамеры на «Мицубиси-Грандис» занял менее двух часов. Прежде всего, сняли обшивку двери багажника, а затем открутили его ручку. Извлекли штатный плафон и установили плафон с видеокамерой от Gazer. При этом использовали уплотнительную прокладку из 3М-скотча – его пластинка, вырезанная точно под габариты нового плафона, поставляется вместе с видеокамерой.

Установив плафон с камерой, кстати, идеально точно вставший на отведенное ему место, подключили управляющий провод видеокамеры (он фиолетового цвета) к проводу питания огней заднего хода.

Далее взялись за протяжку проводов от видеокамеры в салон. Поначалу были сомнения, удастся ли разместить их вместе со штатной проводкой в ее резиновом уплотнителе, соединяющем дверь багажника и салон.Подключение камеры заднего хода: Как установить камеру заднего вида? Но благодаря очень тонкому соединительному разъему видеокамеры Gazer, да и умеренной толщине дополнительной проводки, толщина жгута увеличилась очень незначительно, и он легко занял привычное место в уплотнителе. Затем, освободив левый край обшивки потолка и оттянув его в сторону, протянули проводку видеокамеры к приборной панели, где и планировалось установить монитор для видеокамеры. После, сняв нижнюю часть приборной панели, добрались до жгута проводов, идущих от замка зажигания.

Здесь опять все по инструкции, четкость изложения которой не вызвала никаких претензий. Черный провод подключаем к массе, красный – к линии питания +12В, то есть к проводу, куда напряжение подается при включении зажигания. Разъем питания от коммутационного блока подключили к разъему питания монитора, а RCA видеовыход камеры – к RCA видеовходу монитора. Его мы тоже выбрали из ассортимента Gazer: диагональ экрана 3,5 дюйма, разрешение 320х240, артикул – АМ101. Монитор можно легко закрепить практически в любом месте салона, поскольку производитель предлагает варианты крепления – 3М скотч или присоска.Подключение камеры заднего хода: Как установить камеру заднего вида? Причем у каждого свои преимущества. 3М скотч позволяет лучше спрятать монитор от чужих глаз – его можно приклеить внизу центральной консоли, справа или слева от рулевой колонки, на солнцезащитный козырек, в конце концов. Зато крепление при помощи присоски на лобовое стекло показалось нам более надежным. Но какой бы способ вы не выбрали, два регулировочных винта позволяют повернуть монитор практически на любой угол, удобный водителю.

В результате получили систему, активирующуюся при включении заднего хода: камера и монитор включаются, лишь когда рычаг АКПП передвинут в положение R. Пользоваться девайсом оказалось очень удобно. Благодаря широкому углу обзора (170 градусов) камера видит все пространство позади автомобиля от края и до края заднего бампера, а светочувствительность в 0,1 люкс позволяет получать очень четкую картинку даже ночью – камере вполне хватает освещения от штатного фонаря заднего хода «Грандиса». Есть и статичная разметка: зеленая, желтая и красная вспомогательные линии, которые хорошо видны на экране.Подключение камеры заднего хода: Как установить камеру заднего вида? С ними и связан нюанс в работе камеры, который следует иметь в виду. Дело в том, что расстояние от бампера вашего автомобиля до каждой из линий зависит от модели самого автомобиля. Точнее, от задаваемых ею высоты размещения видеокамеры и угла ее наклона. Поэтому водителю рекомендуется в самом начале эксплуатации прибора оценить или измерить реальное расстояние до предметов, находящихся на каждой из линий, и соотнести его с изображением на мониторе – для лучшего понимания ситуации, так сказать.

P.S.: Если у вас есть твердое желание установить видеокамеру заднего хода на свой автомобиль, но для него в списке Gazer нет камер, интегрированных в плафоны подсветки номера, можно приобрести универсальную камеру Gazer CC100. Правда, в этом случае в кузове нужно будет сделать две аккуратные дырочки – под болты крепления. В остальном процесс установки будет аналогичен вышеописанному.

Подключение камеры заднего вида к Android магнитоле Kia Rio.

Подключение камеры заднего хода: Как установить камеру заднего вида?

На первый взгляд мы немножко отойдем в сторону от тематики IT, но так или иначе это наша тема.
Будем устанавливать мультимедийную систему на Android для Kia Rio с камерой заднего вида, которая будет у нас включаться при парковке задним входом. Камера крепится в штатное место вместо левого плафона освещения номера.
Основной уклон (фотографии, видео) статьи будем именно на правильное подключение самой магнитолы и камеры.

Комплектация обычно включает в себя:
1 Автомобильный Android gps мультимедийный плеер
1 X задняя камера (опционально)
2 X USB кабель
1xgps телевизионные антенны
1 RCA кабель
1x Шнур Питания

Характеристики самой мультемидийной системы:
Процессор чип: 4 ядра
Основная частота Процессор:1,32 ГГц * 4
Озу + пзу: 1 гб + 16 гб/2 гб + 32 гб
Android 8,1GO системы
Форматы поддерживаемые: AVI ASF MKV. FLV.Подключение камеры заднего хода: Как установить камеру заднего вида? RMVB WMV RM MP3 MP4 MOV MPEG VOB также вы можете скачать другие плееры в магазине Google.
9-дюймовый 1024*600 цифровой дисплей высокой четкости
Предустановленные карты: онлайн-карты Google или другие популярные карты
(Около 1-6 гб системной памяти)
Встроенный модуль1G DDR3 16 Гб флэш-памяти/2G DDR3 объемом до 32 GBФлэш-память
Встроенный модуль WiFi, поддерживающий подключение по WiFi к интернету.
Поддержка входа камеры заднего вида
Интегрированный усилитель 4×50 вт.
Радиочастотный диапазон FM: 87,5-108 мгц
Два задних USB входных разъема

Задний видеовход/выход
2 CH после входа RCA
2-канальный задний аудио выход
1 канал видео выход

Встроенный Bluetooth 4,4, hands-free, телефонная книга, музыка
Вход: 12-14,4 в постоянного тока
Поддержка цифрового тв CMMB (опционально)
Поддержка USB DVR (опционально)
Поддержка TMPS (опционально)
Поддержка OBD (опционально)
Поддержка DAB + (опционально)

Более подробно может ознакомиться у любого продавца на Aliexpress, почитать отзывы.Подключение камеры заднего хода: Как установить камеру заднего вида?

Установка автомагнитолы Android для KIA RIO начинается со снятия штатной аудио-системы.

Что бы добрать до нее потребуется снять, в порядке очередности:
1. Козырек панели приборов, которая цельно снимается с панелью “спидометра”.
Никаких проводов не крепится к ней, аккуратно снимаем с защелок.
2. Начиная с левого верхнего угла потихоньку отсоединяем рамку самой магнитолы.
3. После того, как немного выдвинули аудиосистему Киа Рио – отсоединяем провода и убираем в сторону штатную магнитолу.

Начнем со схемы подключения, возможно кому-то будет достаточно только взглянуть на нее, что бы сразу понять как куда подключать камеру и магнитолу.

Для всех остальных по порядку.

1. Установки камеры заднего вида.

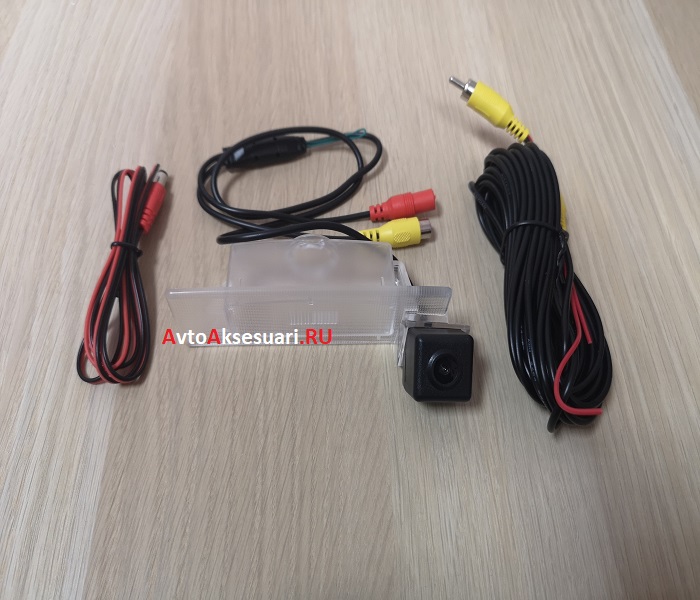

Имеется камера с двумя разъемами: желтого (передача видео) и красного (питание камеры) цвета. Устанавливаем ее вместо левого плафона освещения номера, сняв обшивку крышки багажника.

2.Подключение камеры заднего хода: Как установить камеру заднего вида? Подключение магнитолы Android Kia Rio.

2.1. Берем отдельно длинный кабель с желтым тюльпаном и с отростком красного цвета на концах с двух сторон. Прокладываем от камеры до магнитолы по низу салона через гофру в левой части багажника.
По кабелю с желтым разъемом (тюльпан) будет передаваться видео от камеры к магнитоле.

По красному “отростку” мы даем сигнал для вывода изображения с камеры заднего вида на магнитолу при включении задней передачи.

2.2. Теперь осталось все правильно подключить, соединить провода между собой.
2.3. Магнитола подключается в штатные разъемы, которые вытаскивали из родной магнитолы, тут перепутать невозможно.
Подробнее сделаем акцент на подключении кабеля от камеры к магнитоле Android:
желтый тюльпан от магнитолы соединяем с желтым тюльпаном от кабеля, который тянется с багажника.Подключение камеры заднего хода: Как установить камеру заднего вида?


розовый кабель от магнитолы с надписью “back” или “reverse” скручиваем с красным “отросток” кабеля, который протащили с багажника.

Подключение магнитолы завершено, можно устанавливать в штатное место.

3. Подключение камеры заднего видео
Kia Rio..

3.1. Камера у нас имеет фактически два тюльпана: желтого и красного цвета.
Желтый тюльпан камеры соединяем с желтым тюльпаном от провода, который протянут в салон к магнитоле.

3.2. Красный тюльпан соединяем с черным тюльпаном провода, у которого второй конец раздвоен на провода красного и черного цвета, через них мы далее будем подавать + и .

3.3.Переходим к разъему лампы заднего хода.Подключение камеры заднего хода: Как установить камеру заднего вида?

– Находим соединение и штекер от лампочки заднего хода, который мы можем узнать по заведенным в него четырем проводам: оранжево-белый, желтый, черный, красный.

– Вытаскиваем штекер и снимает с него 4 пластмассовых крепежных элемента, что бы можно было к нему подключить провода камеры.

– Берем сдвоенный кабель камеры (красныйчерный), от которого красный провод соединяем с красным отростком видео-кабеля, идущего к аудиосистеме (проложили до магнитолы), второй конец которого соединяли ранее с розовым кабелем магнитолы. Смотрим на схему выше, если сразу не сообразили.

– Теперь задача скрученный двумя красными проводами кабель воткнуть в разъем фонаря заднего хода в пин с оранжево-белым проводом (заходит легко).
– Оставшийся черный провод мы подключаем в этот же штекер заднего хода в пин с черным проводом.Подключение камеры заднего хода: Как установить камеру заднего вида?

Камеру подключили!

4. Проверим работу.
– включаем зажигание.
– включаем заднюю передачи и видим на экране android-магнитолы изображение с камеры.

Надеюсь получилось понятно и доступно.

типичные неисправности и методы их устранения

Во время парковки особенно важно увеличение угла обзора и устранение «слепых» пятен – поэтому в случае поломки, ремонт автомобильных камер заднего вида лучше всего доверять профессионалам. Из данной статьи вы узнаете, почему эти полезные приборы выходят из строя и как их починить. Также мы расскажем о специфике установки и подключения камер.

Профессиональная установка и ремонт камер заднего вида позволят вам моментально припарковаться даже в тёмное время суток. Камеры исключают возможность столкновения с разного рода препятствиями, обеспечивают высочайшее качество изображения и видеосъёмки.Подключение камеры заднего хода: Как установить камеру заднего вида?

Самые распространённые поломки камер и способы их устранения

► Отсутствует сигнал

Этот дефект могут спровоцировать помехи от смартфонов и других гаджетов, работающих на частоте 2,2-2,5 ГГц. Для восстановления сигнала не устанавливайте подобные девайсы рядом с автомобильными системами.

► Мутное изображение

Блокирующее объектив помутнение возникает из-за грязи, влаги и пыли. Чтобы изображение снова стало чётким, нужно аккуратно очистить объектив.

► Внезапное мерцание или мигание

Мерцание вызывает нарушение сигнала во время работающего двигателя транспортного средства. Для такого ремонта монитора камеры заднего вида понадобится проверка качества контактов – убедитесь в их целостности и полном отсутствии повреждений изоляционного слоя.

► Камера рябит, неверно определяет расстояние либо разметку

Дрожание изделия возможно при заведённом моторе.Подключение камеры заднего хода: Как установить камеру заднего вида? Для устранения поломки необходима максимально прочная фиксация видеокамеры на ГУ.

► Размытая нерезкая картинка

Такая неполадка может быть вызвана появлением царапин. Детали для ремонта объектива найти довольно сложно, потому гораздо проще приобрести, установить и отрегулировать новую автокамеру.

► Сбои в срабатывании камеры

Скорее всего, прибор отключился от датчика коробки передач. На помощь придёт новый датчик, подсоединение регуляторов и восстановление контакта.

► Дефекты в визуализации

Если девайс показывает синий дисплей, чёрно-белое изображение либо картинка вовсе отсутствует, рекомендуем перепрошить камеру.

► Некорректное отражение

При зеркальной картинке или демонстрации изображения вверх ногами можно быть уверенными в том, что гаджет установлен неправильно, и его следует переустановить.

Как починить камеру своими руками

Ремонт автокамеры представляет собой достаточно сложный и кропотливый процесс, с которым точно смогут справиться мастера специализированных сервисных центров.Подключение камеры заднего хода: Как установить камеру заднего вида? Лучше всего браться за самостоятельную починку камеры только при наличии профессиональных знаний, многолетнего опыта и внушительного запаса свободного времени.

Для ремонта штатной камеры заднего вида вам потребуется герметик, лак, отвёртки, плоскогубцы и набор иголок.

Ремонт камер осуществляется в несколько этапов:

• Снятие панели над болтовыми соединениями.

• Раскручивание гаек, фиксирующих ручки багажного отсека авто.

• Снятие всех креплений.

• Удаление ржавчины.

• Снятие корпуса, чистка от загрязнений.

• Очистка внутренних элементов корпуса устройства при помощи специальной щётки.

• Покрытие платы влагоотталкивающим составом.

• Проверка состояния и замена прокладок на объективе гаджета.

• Смазывание крепёжных элементов.

• Обработка участков стыков герметиком.Подключение камеры заднего хода: Как установить камеру заднего вида?

Особенности установки и подключения

Все модели камер обладают схожей конструкцией, снабжены комплектом линз и светочувствительной матрицей. Обработки сигнала с разрешением 0,3 МП с лёгкостью хватит для распознания пешехода или парковочного столбца. Большинство автомобилистов предпочитают устанавливать устройство как можно выше – чтобы исключить возможность загрязнения прибора. В универсалах, хэтчбеках, кроссоверах и фургонах камеры часто монтируются на накладке либо плафоне дополнительного стоп-сигнала. Если в вашей машине номер находится высоко, можно приобрести номерную рамку со встроенным «оком».

Советы по выбору места установки камеры:

✔ Стоимость автокамер, которые совмещены с рамками номерных знаков, выше цены аналогов, однако на подобные приборы всё же стоит обратить внимание – благодаря простоте установки и удобству эксплуатации.

✔ При установке агрегата внутри салона за стеклом необходимо тщательно изучить угол обзора, вооружиться стандартным крепежом и хорошим клеем.Подключение камеры заднего хода: Как установить камеру заднего вида?

✔ Оптимальным местом установки камеры в седане станет крышка багажника – в этом случае во время расчёта стоит учитывать особенности крышки.

✔ Если на бампере имеются фонари, то при монтаже камеры врезка в бампер не потребуется.

✔ Коммерческим транспортным средствам подойдёт установка вспомогательной электроники на крыше авто – именно она меньше всего подвержена действию грязи, влаги и пыли.

Подключение камеры производится в несколько шагов:

➊ При установке камеры в нише над бампером понадобится просверливание двух отверстий – для кабеля и крепления кронштейна.

➋ Если провода слишком короткие, их следует нарастить, а затем соединить кабель питания с кабелем, питание которого идёт от лампы заднего хода. Кабель для прикрепления к корпусу нужно сложить в форме кольца. Провода прокладываются внутри багажника ТС. Один из кабелей подключается к габаритам машины, а второй необходимо протянуть в салон, заизолировав места соединений.Подключение камеры заднего хода: Как установить камеру заднего вида?

➌ Для удобства можно предварительно снять фару и отключить клемму, а вернув фару на место, добиться абсолютной герметичности соединений. Кабель следует протягивать под ковром. Для подключения видеокамеры снимать переднее сиденье не нужно – достаточно лишь откинуть его назад, удалив уплотнитель.

➍ Извлеките головное устройство, подключите провод к выходу под названием «Camera in». После этого зайдите в раздел «Back camera», и включите опцию «Battery».

➎ Теперь автомобильная камера заднего вида станет включаться вместе с лампами, а изображение – воспроизводиться на экране ГУ.

Приобрести всевозможные камеры заднего вида можно в интернет-магазине и в офлайн-магазинах сети «АвтоАзарт» – в городах Красноярск, Новосибирск, Екатеринбург и Железногорск.

Парктроники, камеры заднего хода в Новосибирске | Сеть автосервисов АСТО

Если вы чувствуете себя неуверенно на дороге и парковка в условиях плотной городской застройки для вас настоящий стресс, вам необходимо оснастить автомобиль датчиками парковки и камерой заднего вида.Подключение камеры заднего хода: Как установить камеру заднего вида? Даже водителям с опытом эти средства помогут избежать неприятностей «с тыла» и обеспечат дополнительную уверенность на дороге и комфортный задний ход.

Скупой всегда платит

К сожалению, рынок наводнен некачественной техникой, которая завоевывает покупателей низкой ценой. Увы, дешевые парктроники часто подводят и в результате машине может потребоваться дорогой кузовной ремонт.

Поэтому мы выполняем продажу и установку только надежных проверенных парктроников и камер заднего хода и категорически не рекомендуем руководствоваться при их выборе только ценой.

Если вы уже выбрали датчики парковки или камеру заднего вида, отправьте нам заявку на покупку выбранных устройств и получите экспертную оценку их надежности. При покупке парктроников или камер заднего вида по рекомендации нашей экспертной оценки, мы дадим вам скидку 20% на установку приобретенного у нас оборудования. Получить скидку!

Кузовной ремонт в АСТО выполняется в сервисе на Танковой 19к1

Консультацию по кузовному ремонту и предварительную оценку стоимости ремонта кузова вашего автомобиля можно получить по телефону (383) 381-49-99, +7 (953) 881-49-99.Подключение камеры заднего хода: Как установить камеру заднего вида? Звоните!

Или пришлите фото через форму на сайте или по whatsapp +7 (953) 881-49-99, и мы перезвоним вам сами в ближайшее время! Мастер уточнит детали и сообщит предварительную оценку стоимости работ.

При отправке online заявки можно получить скидку 5%. Получить скидку!

Установка датчиков парковки дешевле, чем установка камеры заднего хода, но парктроники решают только проблему с определением расстояния до препятствия и не дают никакой информации о том, какое препятствие на пути. Кроме того, парктроники иногда «ошибаются», распознавая помеху в небольшой яме или наоборот, не замечая каких-то препятствий. Поэтому выявленные датчиками парковки мелкие помехи будут вызывать неудобства. Ведь чтобы определить, представляют они угрозу или нет, надо будет выйти из автомобиля.

По сравнению с парктрониками, камера заднего хода обладает существенным преимуществом — она позволяет видеть то, что скрыто от глаз водителя. Но установка камеры заднего хода стоит гораздо дороже установки датчиков парковки (особенно, если в салоне автомобиля нет монитора и требуется его установка).Подключение камеры заднего хода: Как установить камеру заднего вида? А кроме того, без омывателя камеры заднего хода она бывает абсолютно беспомощна из-за загрязнения объектива при езде в сырую погоду. В то время как работе парктроников дорожная грязь не мешает.

Поэтому для обеспечения полного комфорта при парковке и движении задним ходом мы рекомендуем дополнить камеру заднего хода датчиками парковки

Стоимость установки парктроников и камеры заднего хода в Новосибирске

Специалистам нашего автосервиса неоднократно приходилось переделывать установку, выполненную автовладельцами самостоятельно.

Кроме того, что владельцы тратили на эту работу целый день (ведь при установке требуется снимать большое количество деталей кузова и панели в салоне, протягивать провода от бампера в салон), результат их труда был весьма плачевный. Оборудование либо было не правильно подключено к питанию, либо установлено не в то место, либо блок управления был не отрегулирован, либо датчики были не верно откалиброваны. А самое главное, последствия непрофессионального вмешательства в электрику автомобиля, бывает, выливаются в непредвиденные расходы.Подключение камеры заднего хода: Как установить камеру заднего вида? Поэтому рекомендуем вам не экспериментировать и сразу обращаться к профессионалам.

На работы по установке камеры заднего хода и парктроников и на приобретенное у нас оборудование мы предоставляем гарантию 1 год.

Выявленные в течение этого времени недостатки оборудования или возможные дефекты установки мы устраним бесплатно. При подключении оборудования, приобретенного самостоятельно, диагностику возникшей неисправности оборудования придется оплатить дополнительно. Возможные дефекты установки в течение гарантийного срока мы также устраним бесплатно.

Наши специалисты имеют большой опыт установки датчиков парковки и камер заднего вида и выполняют эту работу за 3-4 часа.

Время ожидания готовности автомобиля можно провести в комнате отдыха нашего сервиса, посмотреть TV или воспользоваться Интернетом через бесплатный Wi-Fi. Чай и кофе в нашей комнате отдыха — бесплатно.

Записаться на установку парктроников или камеры заднего вида можно через форму предварительной записи или по телефону.Подключение камеры заднего хода: Как установить камеру заднего вида? Наш администратор согласует с вами удобное время и рассчитает примерную стоимость работ. При отправке заявки с сайта можно получить скидку 5%. Получить скидку!

Вы можете также заказать обратный звонок с нашего сайта, и мы перезвоним вам в самое ближайшее время. Заказать звонок!

Как подключить камеру заднего вида к навигатору с видеовыходом и без

Как подключить камеру заднего вида к навигатору с видеовыходом и без

Некоторые владельцы авто практикуют совмещение разных электронных устройств. Например, они часто подключают камеру заднего вида к навигатору. Таким образом, автовладельцы повышают безопасность и комфортность эксплуатации своего транспорта. Чтобы выполнить установку самостоятельно, необходимо знать о некоторых нюансах процедуры и ее назначении.

Для чего нужно совмещать два устройства

Маневрировать задним ходом бывает сложно даже водителям с большим стажем. Для новичков навигатор с подключенной камерой вида сзади (КВЗ) может стать крайне полезным приспособлением.Подключение камеры заднего хода: Как установить камеру заднего вида? Оно обладает следующими преимуществами:

  • водитель сможет более свободно и уверенно исполнять маневры, двигаясь на машине задним ходом;
  • при установке этой комбинации повышается безопасность движения, потому что она позволяет избежать случайного наезда на пешеходов и животных;
  • с КВЗ сокращается риск повреждения автомобильного транспорта в результате столкновения с фонарными столбами, ограждениями, лавками и прочими объектами;
  • водитель, в автомобиле которого установлена система камера+навигатор, имеет максимально четкое изображение пространства, находящегося сзади.

Кроме того, подключение камеры заднего обзора к навигатору позволяет сэкономить пространство на приборной панели. В результате установки в распоряжении водителя остается единый блок оборудования, поэтому при езде он не будет часто отвлекаться.

К каким навигаторам можно подключаться

Видеокамеру можно подключить к навигационным устройствам, которые оснащены разъемом AV-IN (видеовходом), либо имеют поддержку беспроводного подключения внешних источников изображения.Подключение камеры заднего хода: Как установить камеру заднего вида?

В первом случае минусовой провод видеокамеры подсоединяется к корпусу автомобиля. Видеовыход устройства предполагает разъем RCA на конце кабеля или переходник, который нужно подключить непосредственно к навигатору или к беспроводному радиопередатчику.
Во втором случае КВЗ соединяется с навигатором с помощью специального радиопередатчика.

Кроме того, сейчас в продаже есть камеры, предназначенные специально для подключения к навигаторам.

Чтобы не допустить ошибок, лучше отдавать предпочтение универсальным устройствам, которые могут подключаться к любым навигаторам с AV-разъемом.

Способ подключения камеры вида к навигационному прибору зависит от типа соединения.

Варианты установки

Подключить к навигатору видеокамеру возможно 2 способами — проводным и беспроводным.

Проводное подключение

Для этой методики потребуются следующие детали:

  • крепежи;
  • RCA-переходник, который будет устанавливаться на вход навигационного устройства;
  • кабели с разъемами выхода;
  • КЗВ.Подключение камеры заднего хода: Как установить камеру заднего вида?

Проводной тип подключения подразумевает выполнение следующих стадий:

  1. Камера заднего обзора с использованием саморезов прочно фиксируется над номерами, возле элементов подсветки.
  2. Сквозь отверстие подсветки проводится провод внутрь салона.
  3. Питающий кабель подключается к проводу, подающему энергию на задние стоп-фонари.
  4. Кабель-масса подсоединяется к автокузову в любом месте.
  5. После этого необходимо проверить надежность подключаемой электропроводки и крепления.

На заключительной стадии необходимо подвести к навигатору провод видеокамеры, а другой провод устройства — подсоединить к автомобильному прикуривателю.

В таком случае КВЗ будет включаться только тогда, когда автомобиль едет задом, а изображение с нее будет выводиться на дисплей навигационного оборудования.

Беспроводное подключение

Автомобилисты отмечают, что беспроводная методика подключения является самой простой.Подключение камеры заднего хода: Как установить камеру заднего вида?

Для этого закрепляем КВЗ над автономером, после чего подсоединяем девайс к беспроводному радиопередатчику.

На передатчике есть 2 кабеля. Первый (масса) закрепляется к автомобильному кузову, второй (питающий), подключается к кабелям питания стоп-фонарей.

Самостоятельно подключаем камеру заднего вида к навигатору

Навигатор, подключённый к камере заднего вида, сегодня уже никого не удивляет. Однако у начинающего автолюбителя могут возникнуть вопросы. Зачем вообще это делается? Так ли это необходимо? И если да, то как это сделать наиболее оптимальным способом? На эти вопросы мы и попытаемся ответить в данной статье.

В чём необходимость совмещения навигатора с камерой

Любой водитель знает, как непросто маневрировать на машине при её движении задним ходом. Чтобы облегчить эту задачу, были созданы автоматические парковочные системы, оснащённые камерами заднего вида. Преимуществ у них множество:

  • Они передают чёткую цветную картинку всего, что происходит позади машины.Подключение камеры заднего хода: Как установить камеру заднего вида?
  • При наличии камеры водитель не наедет на опасное препятствие: столб, камень, стенку, высокий бордюр и не повредит машину.
  • Вождение становится безопаснее, так как исключается возможность наезда на маленьких детей или на домашних животных.
  • Водитель будет перемещаться задним ходом значительно быстрее и увереннее.

Это далеко не полный список ситуаций, когда камера заднего вида будет полезна. Но многие автолюбители считают, что установка этого устройства слишком сложна. Ведь придётся искать в салоне место для дисплея заднего вида, потом искать способ передачи сигнала с камеры, тратить деньги на нужные комплектующие и т. д.

Но большая часть технических сложностей отпадает сама собой, если вместо дисплея заднего вида используется обычный автомобильный навигатор с видеовходом (он же AV-IN).

Такое устройство сегодня есть почти в каждой современной машине. А сигнал на навигатор можно передавать с беспроводной камеры заднего вида.

Плюсы такого решения очевидны:

  • Экономия денег (навигатор есть почти у всех, и располагается он в самом удобном месте, перед глазами водителя).Подключение камеры заднего хода: Как установить камеру заднего вида?
  • Экономия места (не придётся устанавливать на приборную панель никаких дополнительных дисплеев).
  • Удобство (автомобильный навигатор превращается в единый медиацентр машины, внимание водителя не отвлекается на другие устройства, а следовательно, безопасность вождения повышается).

О способах реализации этой схемы мы и поговорим ниже.

Варианты установки

Проводное подключение на примере Digma DM500B

Как подключить беспроводную камеру заднего вида

Последовательность действий аналогична, за исключением того, что тянуть провод камеры до навигатора не требуется.

  1. Камера устанавливается над номером и подключается к беспроводному передатчику.
  2. Передатчик камеры крепится в любом подходящем месте, например, в багажнике автомобиля. Подключается он с помощью двух проводов. Чёрный провод (масса) подключается к корпусу автомобиля, красный — к проводу питания заднего фонаря. Схема приводится ниже.
    Беспроводной передатчик избавит вас от мороки протягивания кабеля по салону

Видео: Как работает подключенная система

Важный момент

Если вы решили подсоединить устройство с помощью проводного способа, то может возникнуть проблема: после запуска двигателя на экране навигатора появляются сильные помехи, затрудняющие обзор. Для их устранения в схему подключения необходимо добавить реле. Подойдёт реле с автомобиля ВАЗ, к примеру, реле от дворников или от вентилятора. Схема подключения приводится ниже.

Наличие реле в этой схеме позволит устранить помехи, мешающие обзору

Как видим, в подключении видеокамеры к навигатору нет ничего сложного, и с этой задачей справится даже начинающий автолюбитель. Главное, на что стоит обратить внимание, это на надёжность контактов и изоляции, так как вышеуказанные помехи могут возникать в том числе и из-за небрежной изоляции проводов питания и массы.

Копирайтер с пятилетним стажем. (2 голоса, среднее: 5 из 5)

Как подключить камеру заднего вида к навигатору собственными силами

Ввиду того, что с каждым годом поток машин на улицах все более насыщенный, а парковаться становится все труднее и труднее (особенно женщинам), очень важно хорошо видеть пространство вокруг автомобиля.Подключение камеры заднего хода: Как установить камеру заднего вида? Иногда бывают ситуации, когда некоторые детали просто невозможно разглядеть с помощью зеркал. Такое может закончиться повреждениями автомобиля и лишними материальными расходами на его ремонт. Обеспечить возможность максимального обзора, призвана камера заднего вида. В бюджетных автомобилях она чаще всего не предусмотрена в базовых комплектациях, но ее легко можно найти в любом магазине техники.

Автомобилисты покопают и монтируют её самостоятельно, не редко подключая к навигатору для большего удобства. Преимущества такого подключения очевидны. Это экономия средств на покупку дополнительного монитора, эргономичность и лёгкость в эксплуатации. Подключение камеры заднего вида к навигатору требует наличия элементарных навыков электромонтажа и опыта разборки некоторых элементов салона.

Инсталяция

Среди большого количества автомобилистов бытует мнение, что установка этого устройства является очень дорогой и сложной процедурой. Ведь необходимо обустроить место для установки монитора и потратить деньги на необходимые девайсы.Подключение камеры заднего хода: Как установить камеру заднего вида? Монтаж становится определенно проще, если вместо дополнительного монитора использовать обычный навигатор, который установлен стандартно практически во всех современных автомобилях или же тот, который можно купить и установить самостоятельно.

Камера включается при начале движения назад, позволяет хорошо видеть всё, что происходит в мертвой зоне за автомобилем. Основные преимущества:

  • даже в тёмное время суток водитель вовремя сможет увидеть препятствие, благодаря этому увеличивается безопасность вождения;
  • камеры оснащены разметкой, что позволяет осуществить парковку в нескольких сантиметрах от препятствия;
  • на монитор передаётся цветная картинка высокого разрешения;
  • полное отсутствие мёртвых зон;
  • минимальный угол обзора составляет 120 градусов, благодаря чему водитель может уверенно ориентироваться в пространстве.

Установка видеокамеры заднего вида с помощью проводов

Самостоятельно подключить камеру заднего вида к навигатору можно только в том случае, если он обладает входящим гнездом AVI.Подключение камеры заднего хода: Как установить камеру заднего вида? Также, для того чтобы соединить эту аппаратуру воедино, потребуется переходник от входящего гнезда на разъём RCA (как правило идет в комплекте). Установка камеры, в основном, осуществляется в рамку номерного знака.

Для того чтобы ее прикрутить, можно использовать саморезы и пластиковые зажимы. После монтажа все снятые элементы кузова и салона устанавливаются на свои места.

Также рекомендуется почитать статью, о том, как выбрать видеорегистратор.

После установки устройства на выбранное место, через отверстия, которые предназначены для лампочек подсветки номерного знака, кабель прокладывается в салон автомобиля. Для того чтобы камера срабатывала только в тех случаях, когда будет включаться передача заднего хода, провода подключаются к фонарю заднего хода. После этого через салон протягивают кабель к навигатору. В процессе подключения видеокамеры к навигатору необходимо быть очень внимательным, поскольку неверные действия могу привести к поломке оборудования или автомобиля.Подключение камеры заднего хода: Как установить камеру заднего вида?

Подключение беспроводной камеры

Этот способ монтажа камеры отличается своей лёгкостью, поскольку для передачи сигнала навигатору нет необходимости прокладывать кабель. Поступление всей информации осуществляется по беспроводному каналу.

Камера монтируется в штатное место и подключается к передатчику. Подключение передатчика осуществляется с помощью двух проводов. Чёрный подключается к корпусу автомобиля, а красный – к проводу питания заднего фонаря. В корпус навигатора устанавливается приёмник от камеры. Один провод из приёмника выходит к USB разъёму, а другой к AV-входу.

Также возможен ещё один способ подключения камеры к навигатору, а именно через Bluetooth. Данный способ имеет несколько недостатков, среди которых высокая цена оборудования и наличие помех, если автомобиль находится возле вышек или других устройств передачи, работающих на схожей частоте.

Как оформить ДТП самому, читайте тут.

Видеокамера заднего вида, правильно подключенная к навигатору, сможет обеспечить полноценный обзор, отсутствие мертвых зон при парковке, при этом не нарушит интерьер салона автомобиля.Подключение камеры заднего хода: Как установить камеру заднего вида? Монтаж и подключение не требует больших усилий, каждый, кто хоть немного разбирается в технике, сможет выполнить установку быстро и качественно.

FarAvto.ru — интернет-магазин автомобильных GPS/ГЛОНАСС навигаторов. Доставка по России, наложенный платёж

Навигаторы с камерой заднего вида — двойная функциональность по цене одного устройства!

Возможно ли подключение камеры заднего вида к навигатору? В чем преимущества и недостатки такого решения? Какой должна быть схема подключения камеры заднего вида к навигатору? На эти и другие вопросы мы ответим в этой статье про навигаторы с камерой заднего вида .

Многие водители сталкивались с проблемами маневрирования на автомобиле при движении задним ходом. Для облегчения таких манёвров служат автомобильные системы парковки . Системы парковки с камерой заднего вида являются самыми достоверными и комфортными для восприятия водителем!

Камера заднего вида станет вашим незаменимым помощником при управлении автомобилем:

  • обеспечит чёткую и однозначную цветную картинку обстановки сзади автомобиля — будто вы смотрите своими глазами;
  • предохранит ваш автомобиль от наезда на опасные препятствия: камни, бордюры, столбы, лавочки, деревья и кустарники;
  • исключит возможность наезда на маленьких детей и животных;
  • сделает движение задним ходом быстрым и комфортным.Подключение камеры заднего хода: Как установить камеру заднего вида?

Многих пугает кажущаяся сложность установки: нужно где-то закрепить камеру заднего вида, найти в салоне место для монитора, предать каким-то образом на него сигнал от камеры заднего вида, купить другие необходимые комплектующие.

Но на самом деле всё не так и сложно, если:

  • вместо монитора можно задействовать автомобильный навигатор с видеовходом (AV-IN), имеющийся в салоне почти каждого современного автомобиля,
  • для передачи видеосигнала — использовать беспроводную камеру заднего вида.

Об особенностях выбора и установки камеры заднего вида на автомобиль можно узнать из нашей статьи: «Как выбрать камеру заднего вида«

Преимущества подключения камеры заднего вида к навигатору GPS

Одним из простых и популярных решений для вывода изображения от камеры заднего вида является автонавигатор со встроенной функцией видеовхода (AV-IN).

Преимущества подключения камеры заднего вида к авто навигатору очевидны:

  • экономия средств — навигатор есть почти у каждого автомобилиста и установлен он как раз в самом удобном месте с точки зрения обзорности для водителя.Подключение камеры заднего хода: Как установить камеру заднего вида? Т.е. дополнительно покупать монитор не нужно!
  • экономия пространства в салоне — не нужно загромождать лобовое стекло дополнительными «девайсами»;

Принцип работы автонавигатора с сигналом на видеовходе

До тех пор, пока на видеовходе отсутствует электрический сигнал, на экране навигатора отображается окно программы навигации.

Как только навигатор детектирует видеосигнал, происходит автоматическое аппаратное переключение экрана навигатора на показ изображения с видеовхода, а после его исчезновения — возврат к программе навигации. Работа программы навигации на время переключения изображений не прерывается, просто экран аппаратно переключается то к одному источнику видеосигнала (блок навигации), то к другому (видеовход).

Для реализации описанной логики работы навигатора, питание на камеру заднего вида подается не непрерывно, а только на время включения задней передачи. Достигается это просто — подключением питающего провода видеокамеры к плюсовому проводу фонаря заднего хода.Подключение камеры заднего хода: Как установить камеру заднего вида? То есть включили заднюю передачу, навигатор показывает изображение с камеры, выключили передачу — навигатор работает в штатном режиме, отображая программу навигации.

Благодаря сенсорному экрану, навигатор с видеовходом предоставляет пользователю некоторые возможности по настройке и регулировке выводимого изображения. Простыми нажатиями по экрану, навигатор может:

  • сделать изображение зеркальным — эта возможность используется, если камера не поддерживает зеркальный режим. Зеркальное отображение облегчает восприятие информации, создаётся эффект будто вы смотрите в обычное зеркало заднего вида.
  • выполнить поворот изображения с камеры на 180 градусов, что бывает необходимо в случае необходимости крепления камеры «вверх ногами».

Типовые схемы подключения проводной и беспроводной камер заднего вида к навигатору

В зависимости от способа передачи видеосигнала от камеры заднего вида на навигатор, существует две схемы подключения.

Вариант 1. Подключение проводной камеры к навигатору

Вариант 2.

Подключение камеры заднего хода: Как установить камеру заднего вида? Подключение беспроводной камеры к навигатору

Рассмторим компоненты системы парковки с использованием камеры заднего вида и автонавигатора.

Камера заднего вида

Каких-либо особенных требований, отличных от стандартных, к камере заднего вида, подключаемой к навигатору не предъявляется. Обо всех нюансах выбора камеры заднего вида и её установки на автомобиль рассказывается в статье «Как выбрать камеру заднего вида«.

Видеовход навигаторов, как правило всеяден, поддерживает оба современных стандарта ТВ-сигнала — PAL и NTSC, что позволяет подключить к нему любую автомобильную камеру заднего вида.

Также напомним, что камеры заднего вида бывают двух типов:

  • проводные камеры — видеосигнал от камеры передается посредством видеокабеля;
  • беспроводные камеры — видеосигнал передаётся с помощью радиоволн.

Каждому способу передачи видеосигнала присущи свои плюсы и минусы:

Подключение питания к камере заднего вида

Питание на камеру заднего вида подается от фонаря заднего хода, для этого плюсовой провод камеры с помощью специальной клипсы подключается к плюсовому проводу лампы заднего хода. Минусовой провод камеры подключается на «кузов автомобиля» в любом ближайшем доступном месте.

Конструктивно видеовыход камеры заднего вида, как правило, имеет стандартное исполнение в виде RCA-разъёма типа «тюльпан» и подключается:

  • либо к видеокабелю, идущему через салон к навигатору;
  • либо к беспроводному передатчику радиосигнала, передатчик при этом также запитывается от лампы заднего хода.

Особенности подключения камеры заднего вида к видеовходу навигатора

Для возможности подключения к GPS навигатору камеры заднего вида, навигатор должен обладать видеовходом (AV-IN). Видеовход навигаторов имеет стандартное исполнение в виде разъёма под штекер, к нему можно подключать камеры заднего вида с выходным форматом видеосигнала PAL или NTSC (большинство видеокамер).

Для подключения к навигатору используется переходник «тюльпан — штекер micro-jack 2,5 мм с 4 контактами» (обычно входит в комплектацию камеры заднего вида). Ниже приведена схема контактов и их назначение:

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

  1. Красный провод «+» на фонарь заднего хода.
  2. Желтый провод «+» на тюльпан видео сигнала.
  3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

  • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
  • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
  • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
  • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
  • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
  • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

  • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
  • Оплётку от штатного к оплётке от разрезанного новой камеры
  • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
  • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

0 0 голос

Рейтинг статьи

Подключения камеры заднего хода схема


Распиновка проводов камеры заднего вида авто

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода



Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

  1. Красный провод «+» на фонарь заднего хода.
  2. Желтый провод «+» на тюльпан видео сигнала.
  3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

  • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
  • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
  • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
  • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
  • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
  • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

  • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
  • Оплётку от штатного к оплётке от разрезанного новой камеры
  • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
  • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

Подключение камеры заднего вида

Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.

Подключение камеры заднего вида своими руками

Существует несколько основных способов подключения камеры заднего вида в автомобиле. Исходящий сигнал можно завести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.

Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.


Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.

Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.



Как подключать провода камеры и питание

Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.

Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.


Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.

При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер (конвертор напряжения).

Последний вопрос — к какому проводу или разъёму подсоединять видеовыход. Здесь всё зависит от вида используемого отображающего устройства и схемы подключения. Проще всего, если стандартный разъём RCA можно подключить непосредственно к магнитоле или навигатору. В противном случае придётся использовать переходники.

Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.



Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».


Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.


Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.



Как подключить камеру заднего вида к навигатору

Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.

В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.


Вариант беспроводного подключения см. ниже.



Подключение беспроводной камеры заднего вида

Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.


Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.



Подключение камеры заднего вида через реле

Нередко возникает необходимость подсоединения видеокамеры через реле. Нередко на дисплее появляются сильные помехи из-за нестабильного напряжения или использования ШИМ-модуляции. На некоторых автомобилях в последнем случае видеокамеры вообще не запускаются.


Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.



Куда установить камеру заднего вида на автомобиль

Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:

  1. В плафоне подсветки номера. Это очень удобный вариант, специально предусмотренный конструкцией ряда автомобилей.
  2. В бампере. Видеокамеру овальной либо круглой формы можно установить в предварительно просверленное отверстие.
  3. В ручке багажника. Это особенно удобно, если ручка конструктивно выполнена в общем корпусе вместе с молдингом над номером.
  4. Прикрепить на рамку номера.



Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.


Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Подключение камеры заднего вида к магнитоле 🚗

Ставить или нет, камеру заднего хода, решает каждый водитель сам. ⭐ ⭐ ⭐ ⭐ ⭐ Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:



    • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
    • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
    • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.



  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:
  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.
Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Схема подключения камеры заднего вида: схемы, порядок работ, рекомендации

Количество автомобилей на дорогах растет в геометрической прогрессии. Мест на парковках становится все меньше. Вместе с этим производители увеличивают габариты легковых машин, тем самым уменьшая их возможности маневрирования на парковке. Это приводит к аварийным ситуациям при движении задним ходом. Решить данную проблему поможет установка камеры заднего вида на автомобиль.

Для чего нужна камера

Автодизайнеры нередко в угоду внешнему виду машины жертвуют обзорностью. Особенно это касается зеркал заднего вида. У каждого авто есть своя “мертвая зона” - место, в котором видимость ограничена или отсутствует. Кроме того, небольшие препятствия в виде бордюров, натянутых цепочек, фаркопов других машин невозможно заметить при движении задом даже в зеркалах с хорошим обзором.

Решение было найдено в виде установки парктроников - устройств, работающих по принципу сонара. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия. Однако не всем подходит подобный метод. Несмотря на свою действенность, он недостаточно информативен.

Визуальная информация, предоставляемая автомобильной камерой, более содержательна. Глядя в монитор, можно понять местоположение машины относительно других объектов. Если говорить о штатных камерах заднего вида, то они кроме положения показывают габариты машины на экране и корректируют их относительно поворота рулевого колеса. То есть, двигаясь задним ходом, водитель видит, как будет проходить автомобиль между препятствиями, если он начнет маневрировать.

Как выбрать камеру

Первое, что нужно понять при выборе автомобильной камеры - то, что обычные девайсы здесь не годятся. Дело в специфических условиях эксплуатации:

  1. Камера должна показывать изображение при минимальной освещенности.
  2. Устойчивость к высокой влажности и низким температурам.
  3. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально.
  4. Камера заднего вида должна иметь инструмент, позволяющий определять расстояние до объектов. В роли такого инструмента выступают рамка или направляющие линии, обозначающие габариты машины.
  5. Камера устанавливается на бампере или монтируется в номерной знак. Поэтому она должна иметь соответствующее крепление.

Устройство должно соответствовать стандартным схемам подключения камер заднего вида. Схемы могут отличаться в зависимости от того, на какое устройство выводится изображение: монитор, 2 din магнитола, видеорегистратор.

Неплохо, если камера будет иметь инфракрасную подсветку. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Какую матрицу выбрать

В камерах заднего вида присутствуют матрицы двух разновидностей: CCD или CMOS. Каждая из них имеет как преимущества, так и недостатки. Например, CCD лучше воспринимает в темноте, тогда как CMOS имеет лучшее быстродействие и более низкую стоимость. Почти все современные фотоаппараты имеют матрицу CMOS.

Какие бывают способы установки камер

Есть несколько стандартных мест, где возможна установка камеры заднего вида на автомобиль. Выбор места зависит от разных факторов:

  1. Тип кузова автомобиля. Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Поэтому в данном случае чем выше установлена камера, тем лучше.
  2. Возможность подключения штатной камеры заднего вида. Для монтажа предусмотрено устройство, заменяющее стандартное освещение заднего номера. Однако подобные камеры продаются не для каждой модели автомобиля.
  3. Универсальный крепеж. Он позволяет устанавливать приспособление на любую плоскость.
  4. Установка камеры в табличку под номерной знак. Подобный способ хорошо себя зарекомендовал в случаях, когда место, на которое установлен номер, не забрасывается грязью при движении.

Бывают вовсе специфические способы установки из разряда тюнинга. Например, вынимается личинка замка багажника, а на ее место устанавливается камера. Функцию запирания замка в этом случае берет на себя электрический привод.

Какие бывают устройства вывода изображения

Некоторые устройства, используемые в автомобиле, уже имеют возможность вывода изображения. Это может быть магнитола 2 DIN с камерой заднего вида или видеорегистратор. Требования к этим устройствам простые: они должны иметь видеовход с функцией приема видеосигнала стандартов NTSC или PAL.

Также существуют салонные зеркала со встроенным монитором, на который можно выводить изображение с видеокамеры.

Минусом является мелкая картинка. Передача изображения с камеры заднего вида на регистратор также имеет этот недостаток.

Разрешающая способность видеокамеры

Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением 628 х 582 пикселей. Это связано с двумя причинами:

  1. Матрица камеры формирует изображение, процессор преобразует его в цифровой сигнал.
  2. После передачи сигнала принимающее устройство кодирует его в аналоговый сигнал телевизионного цветного формата. Стандарты PAL, NTSC изначально ограничены низким разрешением.

Теоретически существует возможность передавать на принимающее устройство видеосигнал в цифровом виде. Но в этом случае автомагнитолы, видеорегистраторы, автомониторы должны будут иметь встроенный компьютер для обработки видео, что значительно увеличит цену устройства.

Установка двух камер

Некоторые автолюбители не понимают, сколько места занимает их машина в пространстве. Им трудно не только парковаться задним ходом, но и передним. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Только одна из них будет монтироваться в передний бампер. В этом случае изменится схема подключения камеры заднего вида.

Схема дополнительно будет иметь пятиконтактное реле, которое будет переключать подачу сигнала с одной камеры на другую.

Когда машина движется вперед, реле будет подавать видеосигнал с передней камеры на монитор. В случае движения задним ходом питание с сигнальной лампы заднего хода подается на реле, и оно переключается. Затем видеосигнал начинает поступать с задней камеры.

Кроме этого, есть мониторы, имеющие два видеовхода. Такие устройства предназначены для подключения двух видеокамер и способны переключаться между ними. Здесь главное - не перепутать входы. К белому подключается фронтальная камера, постоянно транслирующая изображение. К желтому подключается задняя камера, срабатывающая при включении задней передачи. В этот момент монитор переключает изображение с передней на заднюю камеру.

Если в наличии только одна видеокамера, то нет разницы, в какой разъем она подключена.

Еще один важный момент: при подключении фронтальной камеры функцию зеркального отражения нужно отключить.

Какие материалы и инструменты понадобятся для установки

Чтобы выяснить, какие инструменты понадобятся, нужно определить объем работы. Если устанавливается беспроводная камера, которая подключается к салонному зеркалу, то инструменты нужны лишь для того, чтобы установить камеру в бампер или в номерную табличку. Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток - помехи, возникающие от посторонних источников электромагнитного излучения.

Если происходит подключение камеры заднего вида к китайской магнитоле, то нужно выяснить, с каким стандартом видео она умеет работать. Может случиться, что она работает с PAL, тогда как камера передает изображение NTSC. В этом случае придется либо менять магнитолу, либо дополнительно подключать монитор.

Для проводного соединения нужно будет частично разбирать салон и багажник. Поэтому нужны будут отвертки нескольких видов, специальные лопатки - клипсосъемники. Провода, клеммы, разъемы должны идти в наборе с камерой. Также в комплекте должна быть инструкция и схема подключения камеры заднего вида к схеме устройства вывода изображения. Кроме этого, нужны будут: изолента, пассатижи, кусачки, термоусадочная трубка, паяльник и припой.

Классическое подключение камеры

Подключение китайских магнитол к камере заднего вида происходит простым способом, не требующим специфических знаний. Питание для работы камеры идет от плюсового провода фонаря заднего хода. Минус можно взять от любого удобного места. Поэтому когда включается задняя передача и загорается фонарь заднего хода, автоматически начинает работать камера. И также она выключается в момент отключения задней передачи.

В данном подключении есть один нюанс. Некоторые магнитолы и мониторы с диагональю от 7 дюймов и выше имеют другую схему подключения камеры заднего вида. Схема, кроме стандартных разъемов, включает в себя дополнительно провод возбуждения. Если шнур камеры не имеет его, а характеристики магнитолы или монитора требуют, то шнур возбуждения делается путем подключения провода одной стороной к плюсу фонаря заднего хода, а другой стороной к проводу reverse на магнитоле.

Провод возбуждения выполняет функцию включения. Даже если монитор или автомагнитола 2 din с камерой заднего вида имеют постоянное подключение к плюсовому проводу, они остаются в неактивном состоянии, пока по шнуру возбуждения не будет подан сигнал.

Подключение камеры заднего хода к планшету

Множество водителей используют в качестве навигаторов смартфоны и планшеты. В связи с этим возникает вопрос: можно ли на планшет выводить изображение с камеры заднего вида на "Андроид"?

Использование планшета в качестве монитора для камеры - довольно специфическая задача. Ведь у планшета нет стандартного разъема video in.

Несколько лет назад появились устройства, позволяющие захватывать и преобразовывать аналоговый видеосигнал. Это приспособление называется EasyCAP. Оно имеет размеры флешки и присоединяется к USB-порту планшета или смартфона.

Нужно оговориться, что EasyCAP работает с планшетами, имеющими процессоры Snapdragon, Tegra, Allwinner/BoxChip. И не работает на устройствах с процессорами MTK.

Программное обеспечение EasyCAP постоянно обновляется. Для своей работы приспособление требует наличие Android 6.1 и выше.

Заключение

После установки камеры заднего вида существенно упрощается процесс парковки автомобиля, особенно если у него большие габариты. Сама установка не несет в себе сложностей: достаточно иметь четкую инструкцию по подключению и небольшой опыт обращения с техникой. Но если нет уверенности в правильности самостоятельной установки, всегда найдутся специалисты, готовые помочь справиться с этой задачей.

Схема Подключения Камеры Заднего Вида

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла.

Есть только один рабочий вариант подключения питания камеры из четырех.

Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.
Подключение камеры заднего вида

Это немаловажный аспект. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер.

Поэтому при подключении видеоинтерфейса необходимо зайти в инженерное меню Factory menu и настроить способ активации CAN bus или Rear wire. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера по виду похож на флешку со штекером для видеовхода.

Часто камеру заднего вида подключают к магнитоле Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки.

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Во-первых, установка производится в разные места.

Подключение камеры заднего хода

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”

От новой камеры отходит шнур с разъёмом типа тюльпан. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Назначение и работа камер заднего вида Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Если у вашей магнитолы такой функции нет, она отключена или работает неправильно, тогда для смены изображения придется использовать кнопку.

Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы.

Поэтому нужен диод для выпрямления и конденсатор для сглаживания пульсаций и только после них подается плюс на обмотку, чтобы реле нормально замкнулось. Имея опыт в радиоэлектронике нарисовал проверенные лично схемы подключения камеры заднего вида, которые помогли уже очень многим людям.

Можно собрать вот такой готовый модуль.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Для работы подходит размер экрана монитора, качество разрешения. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля.

В итоге подключенная камера не должна выбиваться из общей картины. Контроль исправности ламп не распространяется на прикуриватель — вот с него и берем чистый плюс, а реле нужно, чтобы управлять этим плюсом.
Особенности выбора камеры заднего вида с алиэкспресс

Схема подключения камеры заднего вида

Если подключить камеру к лампам ЗХ просто через реле с чистым питанием, то реле трещит как сумасшедшее, а камера не включается так как реле не дает питание! Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов.

При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Если такой ход не решит проблему, придется мастерить защитный экран.

Конденсатор сглаживает пульсации контроля ламп, позволяя обмотке реле замкнуть реле.

Из-за импульсного тока контроля исправности ламп реле быстро щелкает и не включается! Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.

Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Что же делать, если установленная камера не работает или работает нестабильно? Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Особенности подключения камеры заднего вида через видеоинтерфейс Активация камеры.

Подключение камеры заднего вида на Opel Astra J


Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Но у салонного освещения тоже есть контроль исправности ламп! Это может быть даже обычный планшет на Андроиде.

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод. Вам просто необходимо подключить коаксиальный видеокабель. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор.

В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Свободный разъем видеокабеля подключается к специальному выходу головного устройства для поиска обратитесь к инструкции магнитолы.
Как подключить камеру заднего вида и другое дополнительное оборудование в автомобиле

Типичные ошибки при подключении камеры заднего вида

Сам прикуриватель свой коричневый минусовой провод берет от этого же болта на кузове.

Схема подключения камеры к дисплею автомобильной магнитолы Подключение к магнитоле Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством , идущим сзади.

Моделей видеокамер заднего вида великое множество. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов.

Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. В среднем стоимость КЗВ на рынке такова: 1.

Система контроля неисправности лампа

Поэтому ставится простая задержка отключения питания камеры. Способы установки: в плафон штатного освещения номерного знака. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.

Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер. Распиновка камеры заднего вида на 3 провода Распиновка камеры заднего вида на 4 провода Распиновка камеры заднего вида на 5 проводов Распиновка камеры заднего вида на 6 проводов Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Способ передачи сигнала.

Навигация по записям

Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Например, в нашем ассортименте для этой цели есть преобразователи напряжения на 5 , 6 и 7,5 В соответственно. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры. Теперь вы знаете всё о правильном подключении камеры заднего вида.

Стандартной длины метра для видеокабеля, метр — для силового провода может не хватить для подключения камеры в вашей модели авто. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.
Как Установить КАМЕРУ ЗАДНЕГО ВИДА Подробная Инструкция

Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.

Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.

Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)

Несмотря на свою действенность, он недостаточно информативен.

Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.

Для этих водителей выход может заключаться в подключении 2 камер заднего вида.

Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.

И также она выключается в момент отключения задней передачи.

Монитор 5 дюймов для камеры заднего вида 800х480

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.

Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.

Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse. Он позволяет устанавливать приспособление на любую плоскость.

Однако не всем подходит подобный метод.

Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

Способ передачи сигнала.
Подключение камер заднего вида к планшету

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”


Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида может и наоборот , при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Неплохо, если камера будет иметь инфракрасную подсветку. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка. Как выбрать камеру Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся.
Подключение камеры заднего вида

Варианты установки

Это всем известные как тюльпаны. Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Статья по теме: Псд на замену электропроводки

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.
КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА своими руками?

2018 Руководство по подключению и установке резервной камеры / камеры заднего вида

Камера заднего вида

- хороший вариант безопасности при движении задним ходом, потому что вы можете легко увидеть пространство позади вашего автомобиля. Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и лучше подходит для проверки неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

Каждый модный автовладелец должен изучить инструкцию по установке камеры заднего вида, чтобы узнать, как ее передвинуть. На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру.Большинство этих камер заднего вида установить несложно.

Изображение руководства по установке резервной камеры / камеры заднего вида

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. Прочитав учебные пособия, вы сможете понять, какие элементы необходимы для этого, и навыки, с которыми эти элементы работают.

Резервная камера / камера заднего вида [монтажный жгут]

  • Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
  • Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)
Изображения проводки камеры заднего вида

Руководство по установке триггерных проводов камеры заднего вида

Для установки вам потребуются следующие элементы, в том числе:

  • Кабель RCA
  • Жгут питания
  • Камера

Это самые важные вещи, которые вам нужны, может быть пара других.

Резервная камера Кабель RCA

Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция - запускать монитор с камеры.

Длина кабеля может быть разной, от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это сырой свинец, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут питания

Жгут питания - это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на 12 В, а также черный провод заземления.это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

Резервная камера

Камера - это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. Это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы сделали резервную камеру, чтобы наблюдать за задним препятствием при движении задним ходом.

Камера заднего вида, также называемая резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

Руководство по установке резервной камеры:

Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода. Не рекомендуется использовать его только вручную. это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строиться, они запускаются механически.

Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

Камера заднего вида / Камера заднего вида Процесс установки:

1. Вырезание отверстий в коробке безопасности
Первый этап процесса установки - подвести питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

Лучше всего подключить его к плюсу фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня находится напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это значит, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

3. Подключение питания как к монитору, так и к камере заднего вида:

На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пора системе заработать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5) для продолжения подключения.При подключении обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод источника питания резервной камеры с положительным и отрицательным выводами резервного светильника (Backup Light).

Когда активируется резервный облегченный, резервная камера дополнительно активирует .

Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель RCA video из жгута радио.

Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с положительным контактом резервного легкого груза.

Когда радиостанция обнаруживает, что резервный легкий вес включен по напряжению, радиостанция автоматически переключается в режим входа камеры резервного копирования .

Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и положительного контакта резервного облегченного устройства.

Примечание. Эта привязка провода является наиболее важным этапом в руководстве по установке.

Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос, что провод спускового механизма сломал некоторые элементы.

Best Backup / Камера заднего вида Руководство по подключению и установке

Система видеосвязи

Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждавшаяся ранее связь почти такая же.

Если вы хотите установить соединения на основе видео, первое, что нужно сделать, - это освоить все компоненты. Это поможет процессу установки.
сборка
Для видеоподключений вам потребуются следующие элементы. В их число входят:

    1. Кабель RCA
    1. Жгут проводов питания камеры
    1. монитор
    1. Видеокамера
    1. Жгут проводов питания монитора

Это основные компоненты или элементы, необходимые для данного подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио и видео линии
Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

Жгут проводов питания камеры
Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

монитор
Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход - кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

Белая и желтая куртки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

Видеокамера
Камера - самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны - два провода.

Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

Установка резервной камеры Окончательный отчет:
Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что сделать это непросто, вы можете нанять специалиста, который сделает это за вас.

видео на основе установка резервной камеры , это этапы, которые она займет:

1, Подключите автомобильное зарядное устройство с помощью разъема заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения кабеля питания постоянного тока к монитору, предназначенному для подачи питания. Убедитесь, что подключение выполнено правильно.)

2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для камеры заднего хода (теперь самое время подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

Эффект

(подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря.)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер снабжены инструкциями по установке дублирующего блока. Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочитайте Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

Не работает камера заднего вида
Камера заднего вида Диаграмма эффектов обычного рабочего дисплея

1. Если камера заднего вида установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия или проверяется, не повреждена ли резервная камера.

3. Последнее, что вы не можете сделать, - проверить машину непосредственно в 4S и позволить персоналу проверить ее за вас.

A: Как установить резервную камеру?
Q: Пошаговая инструкция по установке резервной камеры.

Европейский номерной знак автомобиля / камера заднего вида | RCS

.

Как правильно подключить камеру заднего вида. Видеоинструкция

Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с использованием видеоинтерфейса, адаптера, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требования к подключению питания камеры. в машине. Также мы предоставляем краткое, но очень подробное видео-руководство. В статье будут рассмотрены следующие вопросы:

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида - процесс важный и гораздо более трудоемкий, как может показаться.Неправильный блок питания может привести к повреждению самого устройства или проводки автомобиля, неправильной работе камеры или плохому качеству картинки.

Прежде всего, нужно взять «+» и «-» всех подключенных устройств из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конечном итоге камера должна соответствовать общей картине. Что это означает на практике? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство / монитор, то камеру следует подключить соответствующим образом.Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает нагретую матрицу и прекрасное изображение, особенно в ночное время. Также в некоторых автомобилях активируется видеовход для камеры заднего вида.

  • Если вы хотите подключить камеру заднего вида указанным выше способом, вам нужно будет узнать минимальный порог напряжения камеры и использовать преобразователь мощности. Это коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе.Подбирать его следует в соответствии с силовым элементом резервной камеры. Например, мы предлагаем преобразователи питания на 5, 6 и 7,5 В.
  • Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) активируется переключением на заднюю передачу, вы можете подключить ее к фонарям фонарей заднего хода. Если есть «явные» плюсы и минусы, не сомневайтесь и подключайте питание туда. Если есть пульсирующий сигнал (ШИМ-мерцание), вам понадобится фильтр, чтобы выровнять сигнал. Например, для этой цели можно использовать конденсатор.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем посмотреть это видео-руководство. И не забудьте поставить лайк видео и подписаться на наш канал YouTube, если вы еще этого не сделали.


Особенности подключения камеры заднего вида через видеоинтерфейс

  • Активация камеры . Когда камера заднего вида подключена через видеоинтерфейс, она активируется через шину CAN или с помощью +12 В от ламп заднего хода.Это зависит от машины. Поэтому при подключении видеоинтерфейса необходимо войти в заводское меню и настроить способ активации (шина CAN или задний провод).
  • Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер / разрешение / тип (в некоторых случаях) / производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
  • Идентификация камеры OEM / вторичного рынка . При подключении видеоинтерфейса следует установить правильное положение DIP-переключателя, отвечающего за идентификацию камеры, с которой должно отображаться изображение.Т.е. Если вы подключаете запасную камеру на вторичном рынке, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включенной задней передаче. Если уже установлена ​​OEM-камера заднего вида и вы используете видеоинтерфейс для подключения сторонней навигации или источников видео, установите соответствующее положение DIP-переключателя. Узнать правильную позицию поможет инструкция к видеоинтерфейсу.
  • Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемого камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, воспользуйтесь конвертером.

Распространенные ошибки при подключении камеры заднего вида

  • Питание снимается с разных точек . Очень часто установщик берет "+" с ламп заднего хода, а "-" с шасси.Мы просим вас и даже настаиваем на том, чтобы этого не делать. Если вы это сделаете, появится разница потенциалов, а напряжение в разных точках может отличаться и постоянно меняться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места !!! Например, вы можете взять его с монитора или головного устройства.
  • Питание подключено к пульсирующему сигналу от фонарей заднего хода.Во многих автомобилях, особенно в немецких, сигнал на лампах заднего хода всегда пульсирует. Таким образом автомобиль проверяет, исправны ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, его необходимо выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если вы поставите конденсатор на ровный сигнал, но не отделяете его от OEM-системы, то уже выровненный сигнал будет передан на лампы заднего хода, а бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные.(смотреть видео).
  • Подключение камеры на постоянно работающей основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это случается очень часто.
  • Различные видеосистемы с поддержкой камеры и автомобильной мультимедийной системы.

Что делать, если установленная камера не работает или работает некорректно?

  • Прежде всего, никогда не устанавливайте камеру, не проверив, работает ли она. Это сэкономит много времени вам и вашим клиентам. Мы тестируем устройства, которые продаем, однако камера могла быть повреждена, скажем, во время доставки или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
  • Проверить соединительный кабель. Поставляемый в комплекте кабель обычно имеет длину от 3 до 5 метров. Поэтому при прокладке трос может сложиться или сломаться. Бывает довольно часто.
  • Проверить правильность подключения питания
    • Плюс и минус взяты из одного и того же места?
    • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
    • Используется ли преобразователь мощности?
    • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части статьи)
  • Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.е.е. иногда переключается, иногда нет) значит вы подключили камеру к пульсирующему сигналу фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. Информацию выше и видео).
  • Если через видеоинтерфейс подключена резервная камера, а изображение не отображается или имеет плохое качество, проверьте настройки активации в заводском меню, а также исправьте положение DIP-переключателей.
  • Если изображение искажено или черно-белое, или даже изображение на экране не отображается, видимо видеосистемы, поддерживаемые камерой заднего вида, и автомобильная мультимедийная система не совпадают. Купите камеру, поддерживающую видеосистему вашего автомобиля, или воспользуйтесь конвертером.

Теперь вы знаете все о том, как подключить камеру заднего вида к машине. Соблюдайте эти правила и вы получите очень полезного и надежного помощника. Если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить установщика.

.

Как найти адрес IP-камеры и настроить удаленный просмотр (шаги и видео) - блог Reolink

Адрес IP-камеры

- ключ к удаленному просмотру.

Правильный адрес IP-камеры позволяет получить доступ к конкретной камере в переполненном Интернете, который часто полностью заполнен различными электронными устройствами.

Здесь мы познакомим вас с тремя способами быстрого и простого определения IP-адреса сетевой камеры (с пошаговыми инструкциями и видео).

И что еще более важно, вы узнаете, как настроить удаленный просмотр с адресом IP-камеры здесь, по шагам.

Содержимое:
# 1. Основные сведения об адресе IP-камеры, которые необходимо знать
# 2. Как узнать IP-адрес вашей сетевой камеры
# 3. Настройка IP-адреса IP-камеры для удаленного просмотра
∙ Веб-браузеры (с Интернетом или без него)
∙ Стороннее программное обеспечение
∙ Конфигурация NVR
# 4. Список IP-адресов незащищенных камер видеонаблюдения

Примечание редактора: Фактически, вам не нужно возиться с адресом IP-камеры для удаленного просмотра, благодаря технологии P2P. Камеры с поддержкой P2P позволяют получить доступ к потоковой передаче в реальном времени локально и удаленно, используя номер UID (уникальный идентификатор) для камер наблюдения, чтобы добавить его в программное обеспечение.

А некоторые камеры безопасности (например, камеры Reolink) значительно упрощают этот процесс, автоматически сканируя адрес IP-камеры и добавляя его в программное обеспечение для мониторинга.

ПОДОЖДИТЕ! Перед отъездом ознакомьтесь со специальными предложениями:

Прямо сейчас вы можете получить ЭКСКЛЮЗИВНЫЕ и БОЛЬШИЕ скидки на широкий спектр камер и систем видеонаблюдения Reolink, беспроводных и подключенных к сети, внутри и снаружи.

Основные сведения об адресе IP-камеры

, которые необходимо знать

Почему так важен адрес IP-камеры?

Вы узнаете это, если поймете, что такое IP-камера и как она работает:

IP-камера - это тип цифровой видеокамеры, которая отправляет и принимает данные через Интернет. И каждой камере нужен уникальный адрес IP-камеры, чтобы вы могли найти ее, просмотреть и управлять ею в Интернете.

В общем, камеры видеонаблюдения могут получить свои IP-адреса в локальной сети двумя способами.

Вы можете подключить камеру к маршрутизатору или сетевому видеорегистратору (сетевому видеорегистратору), оба из которых поддерживают протокол DHCP и могут автоматически назначать камере уникальные адреса IP-камеры. (Убедитесь, что функция DHCP включена, чтобы вы могли найти IP-камеру в сети. Для некоторых марок камер может потребоваться сделать это вручную на странице настроек камеры.)

Вот почему беспроводным камерам видеонаблюдения необходимо физическое сетевое кабельное соединение для первоначальной настройки - чтобы получить новый адрес IP-камеры и подключить ее к домашней сети маршрутизатора.Тем не менее, камеры с батарейным питанием подключаются к сети Wi-Fi путем сканирования QR-кода вашим телефоном, что делает всю установку по-настоящему бесплатной.

Примечание: NVR будет выполнять работу только в своей подсети, то есть этот адрес IP-камеры используется только для передачи видео с камеры на NVR. После подключения камеры к монитору вы сможете получить доступ к записям и просмотру в реальном времени. Если вы хотите удаленный просмотр, подключите камеру к маршрутизатору.

Как найти адрес IP-камеры: 4 простых способа

Вот 4 варианта определения IP-адреса камеры.

№1. Найдите адрес IP-камеры с помощью сопутствующего программного обеспечения камеры видеонаблюдения

Это самый простой способ узнать IP-адрес камеры видеонаблюдения.

Самый простой способ узнать IP-адрес камеры видеонаблюдения - это проверить страницу сети в программном обеспечении камеры видеонаблюдения (мобильное приложение или клиент для ПК). На сетевой странице будет отображаться вся информация об IP-адресе вашей камеры.

Как правило, вы можете получить IP-адрес камеры видеонаблюдения за 2 простых шага. В качестве примера возьмем камеры Reolink:

Шаг 1. Загрузите бесплатное программное обеспечение Reolink на свой телефон или компьютер.

Шаг 2. Зайдите в настройки своего устройства, а затем найдите IP-адрес камеры видеонаблюдения на вкладке «Состояние сети».

Вот и видеоурок:

№ 2. Найдите адрес IP-камеры через программу настройки маршрутизатора

Еще один простой способ получить IP-адрес вашей камеры видеонаблюдения - проверить страницу « DHCP Clients Table » или « Attached Devices » в программном обеспечении конфигурации маршрутизатора.На странице отображаются все IP-адреса устройств, подключенных к маршрутизатору. И вы можете быстро идентифицировать IP-адрес вашей камеры видеонаблюдения с помощью уникального MAC-адреса камеры.

Например, вы можете легко найти адреса камеры Reolink, выполнив следующие шаги:

Шаг 1. Введите IP-адрес шлюза маршрутизатора.

Шаг 2. Проверьте MAC-адрес IP-камеры через программное обеспечение камеры.

Шаг 3. Перейдите на страницу настроек WiFi> страница сервера DHCP и найдите адрес IP-камеры в соответствии с MAC-адресом камеры.

№ 3. Найдите адрес с помощью онлайн-средства поиска адресов IP-камеры

В Интернете есть много средств поиска и сканирования адресов IP-камер. Например, Advanced IP Scanner (для ПК) и Fing (для мобильного устройства) могут сканировать все устройства, подключенные к Интернету, и показывать вам IP-адреса камеры безопасности, MAC-адрес и производителя для всего.

№ 4. Найдите IP-адрес системы видеонаблюдения через URL-адрес страницы конфигурации камеры

Если у вас есть доступ к странице настроек и конфигурации камеры видеонаблюдения, вы можете получить адрес IP-камеры, просмотрев URL-адрес страницы настроек вашей камеры.

Вот в чем дело: адрес IP-камеры - это то, что указано в верхней части URL-адреса. Если URL-адрес страницы настроек вашей камеры видеонаблюдения начинается с «http://183.37.194.134», то IP-адрес камеры может быть 183.37.194.134.

Как получить удаленный доступ через Интернет с адресом IP-камеры

С правильным адресом IP-камеры видеонаблюдения вашим следующим шагом, вероятно, станет настройка переадресации портов.

Перенаправление портов - это общее решение для удаленного просмотра.

На самом деле, все, что вам нужно сделать, это найти общедоступный адрес IP-камеры (http: // wanip: httpport), и тогда вы сможете получить доступ к камере, где бы вы ни находились.

Вот подробные шаги:

Шаг 1: Найдите адрес IP-камеры в локальной сети.(У нас уже есть.)

Шаг 2: Проверьте «HTTP-порт» и «RTMP-порт» камеры с помощью программного обеспечения камеры безопасности. В качестве примера мы возьмем клиент Reolink.

Нажмите «Сеть» -> «Дополнительно», а затем нажмите «Настройка» рядом с «Настройка порта», после чего вы найдете страницу со всей информацией о настройке порта.

Примечание: Номер порта можно изменить перед его пересылкой на адрес IP-камеры.

Шаг 3: Войдите в свой маршрутизатор, чтобы настроить правила переадресации портов.

Введите номер порта и адрес IP-камеры по мере необходимости. Некоторые маршрутизаторы могут позволить вам указывать типы пакетов (TCP или UDP). Если возможно, выберите оба варианта, в противном случае выберите TCP.

Шаг 4: Проверьте WAN IP-адрес вашего маршрутизатора.

Щелкните здесь, чтобы проверить текущий WAN IP-адрес домашней сети.

Шаг 5: Введите сетевой URL-адрес IP-камеры в адресной строке.

Формат общедоступного IP-адреса камеры видеонаблюдения: http: // (wanip): (httpport).

Итак, если ваш IP-адрес в глобальной сети 183.37.194.135, а порт HTTP - 805, IP-адрес домашней камеры безопасности должен быть «http://183.37.194.134:805». Введите его в адресную строку, появится просмотр в реальном времени.

Бонус: Имея IP-адрес камеры видеонаблюдения, вы можете подключить камеру к компьютеру даже без Интернета. Главное, что вам нужно сделать, это изменить IP-адрес компьютера на тот же сетевой префикс, что и адрес IP-камеры. Вот как это сделать (проверьте метод 1).

Как настроить удаленный просмотр с помощью стороннего программного обеспечения

Некоторые из вас могут предпочесть использовать стороннее программное обеспечение, такое как Blue Iris или iSpy для удаленного просмотра. В этом случае вам нужно будет добавить камеры вручную через адрес IP-камеры.

Обратите внимание, что ваша камера должна быть совместима со сторонними производителями, чтобы программное обеспечение могло ее обнаружить.

Здесь мы берем программное обеспечение Blue Iris в качестве примера, чтобы показать шаги по настройке IP-адреса камеры видеонаблюдения:

Шаг 1. Запустите Blue Iris, нажмите кнопку + и выберите Добавить новую камеру.

Шаг 2. Настройте основную информацию о камере.

Введите имя камеры и выберите IP-адрес сети в качестве типа подключения. Установите флажок «Включить звук» и «Включить детектор движения», а затем нажмите «ОК».

Шаг 3. Настройте IP-адрес камеры видеонаблюдения.

Нажмите кнопку «Найти / проверить», чтобы найти камеру в локальной сети и выбрать «Сделать» в качестве марки камеры, например Reolink.Не забудьте изменить «Порт обнаружения» на 8000 (номер порта камеры Reolink по умолчанию, и вы можете изменить его в зависимости от ситуации).

Настройка IP-адреса камеры видеонаблюдения

через NVR

Как я уже упоминал, NVR автоматически назначает адреса IP-камер подключенным к нему устройствам.

Таким образом, камеры могут обмениваться данными с NVR в его подсети после того, как они будут включены и подключены.

То есть камеры начнут записывать и сохранять видео на NVR без подключения к маршрутизатору.Вы также можете получить доступ к просмотру в реальном времени после подключения системы камеры с IP-адресом к монитору.

Горячей Reolink RLK8-410B4

8-канальная система безопасности PoE

4 камеры видеонаблюдения 5MP / 4MP; 2 ТБ HDD 8-канальный сетевой видеорегистратор для круглосуточной надежной записи; Подключи и работай; 2 Сетевые решения.

Таким образом, вам не нужно знать адрес IP-камеры для удаленного просмотра.Многие сетевые видеорегистраторы с камерами видеонаблюдения, включая Reolink, позаботятся обо всем процессе: просто отсканируйте и добавьте все камеры в LAN.

Список адресов незащищенных общедоступных IP-камер

Как найти ближайший IP-адрес видеонаблюдения?

Вот как средство просмотра IP-адресов камер онлайн со временем добавляет в свою сеть больше камер видеонаблюдения. Есть даже веб-сайты, которые транслируют IP-адреса камер в реальном времени. Эти сайты обычно открыты для всех во всем мире без ведома владельцев камер.

Вот список IP-адресов незащищенных IP-камер, в котором указаны некоторые типы камер, которых следует избегать. Если вы используете одну из этих легко взломанных IP-камер, убедитесь, что вы изменили пароль для входа.

.
Производитель камеры Имя пользователя Пароль по умолчанию IP по умолчанию
Ось корень Пройдено / ПУСТО 192.168.0.90
Brickcom админ админ 192.168.1.1
Canon корень Номер модели камеры 192.168.100.1
Дахуа админ админ 192.168.1.108
Дахуа 888888 888888 192.168.1.108
Дахуа 666666 666666 192.168.1.108
DVtel Администратор 1234 192.168.0.250
HIKVision админ 12345 192.0.0.64
Honeywell администратор 1234 DHCP
Panasonic админ 12345 192.168.0.253
Panasonic админ1 пароль 192.168.0.253
Samsung корень 4321 192.168.1.200
Samsung корень админ 192.168.1.200
Samsung админ 4321 192.168.1.200
Samsung админ 1111111 192.168.1.200
Sanyo админ админ 192.168.0.2
Sony админ админ 192.168.0.100
Toshiba корень ikwb 192.168.0.30

Источник: список IP-адресов незащищенных камер видеонаблюдения

.

Схема подключения шнура питания и AV-кабеля к головке Joying

新建 网页 3

Схема подключения джойстика, кабеля питания и AV-кабелей

Ниже приведены различные определения проводов:

1) Клавиши 1 и 2 предназначены для управления рулевым колесом.

, вам необходимо соединить ключ 1 или ключ 2 или ключ 1 и ключ 2 с вашим оригинальным проводом управления рулевым колесом, GND (черный провод) также должен быть подключен.

2) Провод «ILLUM» - провод управления подсветкой кнопок.

, вам необходимо соединить этот провод "ILLUM" с оригинальным проводом головного света автомобиля. Тогда подсветка кнопок работает.

3) "задний" провод обеспечивает питание вашей камеры заднего вида.

4) Провод «ACC» «BATT» «GND» важен для питания головного устройства.

5) Провод "ANT.CONT" обеспечивает питание вашей радиоантенны.

6) тормозной провод подключать не нужно. Функция была встроена в головное устройство.

Вот видео, показывающее электрическую схему:

Если при обновлении возникнут проблемы, свяжитесь с нами по адресу [email protected] или [email protected] мы постараемся помочь вам.

Twitter: https://twitter.com/joyingauto

.

Как подключить реле для установки камеры заднего вида в автомобиле

При установке дополнительного головного устройства с автомобильной камерой заднего вида изображение заднего вида на дисплее может быть без сигнала, мерцанием или аналогичной проблемой. Скорее всего, это напряжение от обратного света вашего автомобиля нестабильно, поэтому оно не может обеспечить стабильное напряжение 12 В на камеру. Потому что автомобильная камера заднего вида должна питаться от автомобильного обратного света 12 В. Чтобы камера могла получать питание 12 В от вашего обратного света.

Если ваш автомобиль не может обеспечить стабильное напряжение 12 В от обратного света к камере, то на дисплее камеры не будет сигнала или будет мерцание. Это частая проблема, особенно для некоторых старых автомобилей. Если у вас есть мультиметр, вы также можете измерить напряжение от заднего фонаря автомобиля.

Решение - подключить реле между источником питания и камерой.

Сначала вы должны знать, что такое реле, как оно выглядит, вот картинка для справки:

Как подключить реле?

  1. Подключите контакт 30 (синий провод) к источнику питания батареи.
  2. Контакт 87 (красный провод) идет к проводу питания камеры, ведущему к головному устройству.
  3. Контакт 85 (белый провод) идет на провод питания фонарей заднего хода.
  4. Контакт 86 (черный провод) на массу.

Спасибо нашему клиенту Грегори Дэвису, который предоставил фото из США. Он решил проблему нестабильности камеры, подключив реле.

Подключается и убирается в боковую панель для хранения.

Спасибо Лэнсу из Франции, предоставившему эти фотографии и инструкцию по подключению реле.

Советы по подключению автомобильной камеры заднего вида

Установить автомобильную камеру заднего вида с штатным магнитолой не составит труда для профессионального механика. Со стороны головного устройства следует подключить 2 кабеля.

Один из них - видеокабель с разъемом RCA, но обратите внимание на этикетку на кабеле, поскольку кабели RCA должны поставляться с другими разъемами, которые также имеют разъем RCA, на этикетке может быть написано «BACK VIDEO» или « ОБРАТНАЯ КАМЕРА ВИДЕО », если у вас есть сомнения, не стесняйтесь обращаться к поставщику вашего устройства, чтобы узнать, какой видеокабель для камеры.

Другой трос - это ослабленный пусковой провод, который запускает работу камеры после включения передачи заднего хода. Он может быть помечен как «REVERSE 倒车 检测» или «BACK». Если ваш дисплей не может автоматически переключаться на резервные изображения, вам следует проверить этот свободный провод триггера и посмотреть, правильно ли вы его подключили.

Есть вопросы как подключить камеру заднего вида или реле? Вы можете оставить комментарий ниже или написать нам письмо по адресу [email protected] Пожалуйста, предоставьте как можно больше информации о ваших вопросах или вашей проблеме, чтобы мы могли лучше вам помочь.

Лучший адаптер кабеля для камеры заднего вида - отличные предложения по адаптеру кабеля для камеры заднего вида от глобальных продавцов адаптеров для кабеля камеры заднего вида

Отличные новости !!! Вы попали в нужное место для замены адаптера кабеля камеры заднего вида. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший адаптер кабеля для камеры заднего вида должен стать одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили адаптер для кабеля камеры заднего вида на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе переходника для кабеля камеры заднего вида и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинг магазина или отдельного продавца, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести reversing camera cable adapter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

electric - Почему камера заднего вида работает без заземляющего провода и нужна ли она?

Я устанавливаю резервную камеру с той же проводкой, что и на этом рисунке:

Кабель посередине с выходящим из него красно-черным проводом подключается к одному из двух кабелей, идущих от камеры слева. В инструкциях указано, что красный провод следует подключать к положительному (+) проводу фонаря заднего хода, а черный провод - к земле.

Кабель справа имеет кабель RCA и один провод, который на этой фотографии показан оранжевым. Это выполняется от задней части автомобиля к передней части. Кабель RCA подключается к входу резервной камеры на задней панели стереосистемы для передачи видео с камеры. Оранжевый провод запускает автомобильную стереосистему для отображения изображения с резервной камеры, когда автомобиль движется задним ходом. Оранжевый провод в багажнике подключается к положительному (+) проводу заднего фонаря (так же, как красный провод выше), а в передней части автомобиля он подключается к проводу запуска камеры заднего вида на жгуте проводов стереосистемы.


Пока я подключал это, я выполнил следующее:

  1. Кабель RCA был подключен от камеры к стереосистеме
  2. Оранжевый провод был подключен к проводу запуска стереокамеры заднего вида в передней части автомобиля.
  3. Оранжевый провод и красный провод были подключены к положительному (+) проводу фонарей заднего хода.

Единственное, что не было подключено, это провод массы. Я собирался проверить камеру, включив задний ход, а затем прикоснувшись заземляющим проводом к голому металлу, но с удивлением обнаружил, что камера работала без подключенного заземляющего провода.


У меня два вопроса:

  1. Кто-нибудь знает, как работает без подключенного заземляющего провода?
    а. Заземлен ли он кабелем RCA?

  2. Есть ли причина для подключения заземляющего провода или можно оставить его отключенным?


Для справки, фактическая модель, которую я устанавливаю, - это резервная камера eRapta ERT3, но, как указано, проводка такая же, как на рисунке выше.

Как сделать так, чтобы камера заднего вида всегда была включена?

Есть люди, которым нужна система резервных камер, которая включается только во время заднего хода, и те, кто хочет, чтобы она оставалась постоянно включенной.Некоторые системы резервных камер разработаны специально для движения задним ходом, но есть также системы, которые предназначены для постоянного включения.

Итак, простой ответ: да, резервные камеры могут постоянно оставаться включенными, если их правильно подключить. Ниже приведены 3 популярных метода подключения для создания системы резервной камеры «Always On»:

1. Постоянное электропитание

Вы можете подключить камеру к источнику постоянного питания и просто держать ее всегда включенной. Гнездо прикуривателя - самый удобный способ сделать это.Вы также можете получить питание прямо от блока предохранителей, хотя вам нужно будет точно знать, что вы делаете.

Одним из преимуществ постоянного включения резервной камеры является то, что вы можете использовать ее в качестве системы безопасности, если на вашем мониторе есть функция видеозаписи. Недостатком является то, что аккумулятор вашего автомобиля может разрядиться, если вы не используете его какое-то время.

2. Подключен к зажиганию

Также возможно подключить камеру или систему камер к зажиганию автомобиля.При использовании этого метода камера включится только после запуска двигателя.

Этот метод защищает аккумуляторную батарею автомобиля от разряда, а также является очень популярным методом камеры «Всегда включено», используемым в коммерческих автофургонах и грузовиках.

Соединение не обязательно должно быть непосредственно у замка зажигания. Достаточно простого подключения к любому устройству или кабелю, которым управляет система зажигания.

3. Ручное переключение

Третий метод - это использование кнопки для включения камеры по желанию.Это означает, что система будет напрямую подключена к источнику питания, как в методе №1, но кабели затем будут пропущены через коммутатор.

При таком подключении система может быть включена как при работающем, так и при неработающем двигателе. Одним из преимуществ такого подключения камеры является то, что вы полностью контролируете ее.

Однако недостатком является риск разрядки аккумулятора, когда вы паркуете автомобиль и забываете выключить камеру.

Меры предосторожности

Когда вы решите установить систему резервного копирования «Always On», необходимо учесть определенные моменты, чтобы избежать непредвиденных проблем.К ним относятся:

  • Источники питания с предохранителями: гнезда прикуривателя обычно имеют предохранители. Это означает, что ваши устройства будут в безопасности в случае скачка напряжения. Если вы решили подключиться напрямую, то убедитесь, что блок питания предохранен. Если вы не используете источник питания с предохранителем, вы рискуете повредить систему резервной камеры.
  • Неблагоприятная погода: Неблагоприятные погодные условия очевидны. При установке системы Always On рекомендуется использовать надежную камеру, которая, как доказано, выдерживает экстремальные погодные условия.Таким образом, ничто не помешает вашей камере оставаться включенной.
  • Разряд батареи: это немного сложно. Если ваша система камеры останется включенной после того, как вы заглушили двигатель и припарковали машину, она продолжит использовать энергию аккумулятора. Трудно сказать, сколько времени пройдет, прежде чем аккумулятор автомобиля полностью разрядится, но безопаснее не оставлять автомобиль без присмотра более двух дней.

Наша система справится с этим!

Перед отправкой с завода наши системы резервных камер проходят множество строгих испытаний.Это делает их идеальными для такой тяжелой работы. Все возможные условия, которые могут привести к неисправности системы резервных камер, были протестированы и пройдены, что позволяет вам устанавливать наши продукты с полной уверенностью.

Заключение

Да, резервные камеры всегда могут быть включены, вам просто нужен качественный продукт и правильные навыки установки. Если у вас есть дополнительные вопросы о камерах резервного копирования или вы хотите узнать о наших системах, не стесняйтесь обращаться к нам.

Установка камеры заднего вида 911 - инновации в автомобильной аудиосистеме

Для установки камеры заднего вида в Porsche 911 необходимо проложить кабель камеры, который содержит как питание камеры, так и видеосигнал. Этот кабель входит в ваш комплект. Наряду с этим кабелем камеры вам нужно также пометить обратную положительную цепь на левом заднем фонаре и провести эту цепь вперед в автомобиле вместе с кабелем камеры к радио. (на некоторых машинах 2003-2004 годов в заводской вилке магнитолы стоит черный / синий реверс!)

Примечание: из-за конструкции соединительного кабеля камеры идеально прокладывать кабель камеры от передней части к задней части автомобиля, поскольку разъемы на конце кабеля для радиосвязи прикреплены и более громоздкие, чем конец, который подключается к камера.(Первое изображение показывает камеру, подключенную к основному кабелю, второе изображение показывает, что он отключен. Полезно иметь этот «переход» за левым задним фонарем, чтобы его было легко отсоединить, если в какой-то момент потребуется снять крышку заднего бампера. будущее)

Необходимые инструменты :

  • Электродрель
  • Длинное сверло 3/8
  • Длинный пластиковый галстук-молния
  • Кусачки / кусачки для проводов
  • Припой и утюг
  • Изолента

Шаг 1

Используйте прилагаемую кольцевую пилу с дрелью, чтобы просверлить монтажное отверстие для камеры прямо над номерным знаком.При правильном использовании эта кольцевая пила сделает отверстие идеального размера, которое позволит вашей камере встать на место без использования каких-либо креплений с задней стороны крышки бампера. Это означает, что вам не придется снимать кожух бампера с автомобиля.

Шаг 2

Найдите большую резиновую втулку внутри моторного отсека слева от защелки капота, если смотреть в моторный отсек сзади автомобиля. Пропустите кабель камеры через просверленное отверстие и через эту большую втулку.Используйте длинную стяжку, чтобы продеть кабель.

Шаг 2

Снимите левый задний фонарь. Снимите единственный 10-миллиметровый болт и сдвиньте задний фонарь назад. Отсоедините задний фонарь и отложите его в сторону. Найдите положительный провод заднего хода. Этот провод черный с синей полосой на моделях 996 и будет подключаться к положительному напряжению 12 В, когда автомобиль движется задним ходом. Протяните этот провод вдоль кабеля камеры до магнитолы в автомобиле. Обратный провод подключается к реверсивному входу магнитолы, позволяя дисплею радиоприемника автоматически переключаться на обратное видео при включении заднего хода.

Шаг 3

За задним фонарем вы найдете резиновую втулку, ведущую в салон автомобиля. Временно вытяните эту втулку. В нескольких дюймах позади этой втулки вы найдете вторую втулку. Эта втулка больше по размеру и через нее проходит несколько проводов. Вы не сможете добраться до второй втулки напрямую. Вставьте лопастное сверло 3/8 дюйма или длинное сверло и просверлите отверстие в втулке.

Внимание!

Будьте очень осторожны, чтобы не повредить заводскую проводку, которая уже находится в этой втулке.В правом верхнем углу у втулки есть мягкое пятно. Это пустота с обратной стороны втулки для ходового провода. Проткните втулку сверлом и нащупайте это мягкое место. Сделайте там дыру.

Проложите соединительный кабель камеры от передней части автомобиля к задней:

Снимите левую панель порога. Сбоку на панели порога есть два скрытых болта с внутренним шестигранником на 5 мм. Эти болты закрыты небольшими круглыми пластиковыми крышками. Снимите крышки и вставьте шестигранный ключ.Ковровое покрытие за панелью порога иногда мешает, поэтому вам, возможно, придется протянуть его с помощью шестигранного ключа. Болты с внутренним шестигранником примерно на 2 дюйма находятся внутри панели.

Ослабляйте только болты с внутренним шестигранником. Нет необходимости вынимать их полностью. После того, как они будут ослаблены, потяните панель порога вверх и отсоедините переключатели открывания багажника и капота.

Снимите левый задний динамик. Динамик удерживается двумя винтами Torx. (996) Или просто отсоединить (997) Протяните кабель камеры и обратный провод от передней части автомобиля, под приборной панелью, вниз вдоль ремня безопасности к панели предохранителей, затем вдоль дверного проема (удалите часть уплотнителя, чтобы облегчить эту задачу. , крышку панели предохранителей и защитную панель вокруг нее, пластину порога в пороге двери) и пройдите к задней части автомобиля.Проденьте стяжку-молнию обратно в отверстие динамика и потяните оттуда.

Cabriolet примечание: посередине между люверсами заднего фонаря и левым задним динамиком является верхнее отделение для хранения. Приподнимите складной верх так, чтобы получить доступ к подкладке верхнего отсека для хранения вещей, а также дотянуться до провода, идущего от втулки заднего фонаря, и протянуть его дальше, чтобы добраться до отверстия левого заднего динамика.

Coupe примечание: снимите ковровое покрытие в самой задней части салона, под задним стеклом - оно защелкивается на месте - потяните на себя, чтобы снять.Это обеспечивает доступ к области за задним фонарем и может помочь провести провод из этой области вперед к отверстию динамика. Возможно, вам удастся засунуть руку в задний угол автомобиля и достать рыбу через задний фонарь.

Осторожно!

При прокладке проводки внутри / по бокам вашего автомобиля убедитесь, что ваши провода не мешают работе ремня безопасности.

Подсоедините красный провод кабеля камеры к красному проводу жгута радио (со стороны радио).Подключите черный провод к черному проводу в жгуте радио. Подключите реверсивный провод к реверсивному входу магнитолы (фиолетовый / белый для Kenwood, оранжевый / белый для Alpine).

Тестирование

Включив радиоприемник, проверьте правильность изображения слева направо и убедитесь, что изображение появляется, когда автомобиль движется задним ходом.

AutoHarnessHouse

Эта страница ответит на следующие вопросы:


-Зачем мне нужно установить провод обратного триггера?
- Установлен ли на моем автомобиле провод пускового курка заднего хода на заводе?
- Я убедился, что в моем автомобиле не установлен пусковой провод.Как установить провод обратного триггера?

Зачем мне нужно установить провод обратного триггера?

Длина провода, поставляемого с проданным здесь комплектом, составляет примерно 4 фута. Если на автомобиле есть установленная на заводе камера заднего вида, этот провод будет установлен, как показано ниже. Провод будет подавать сигнал на головное устройство транспортного средства, когда транспортное средство движется задним ходом. Это запустит видеоэкран для отображения видео с резервной камеры на экране и включит резервную камеру.Если провод не проложен, камера не будет получать питание при включении заднего хода и камера заднего вида не будет работать.


Установлен ли на моем автомобиле пусковой провод заднего хода на заводе?

Это важный вопрос. Большинство автомобилей поставляются с завода с предварительно установленным пусковым проводом заднего хода. Используйте один из этих методов, чтобы определить, есть ли в вашем автомобиле провод. Это сэкономит вам время, необходимое для установки реверсивного триггера, а также сэкономит ваши деньги.(Комплект без провода реверсивного триггера на 2 доллара дешевле)

Метод 1. Убедитесь, что индикация на сенсорном экране автомобиля меняется.

Это самый простой способ. Большинство головных устройств отображают состояние обратного сигнала на одном из информационных экранов системы. Вот как мы нашли экран на нашем Subaru BRZ (на Subaru BRZ спусковой крючок установлен на заводе). На других автомобилях все будет иначе. Процесс такой же, но меню и параметры будут другими:

1) Включите зажигание автомобиля (запустите двигатель.Режим ACC не всегда работает). Включите стояночный тормоз.
2) Переведите систему в режим «Аудио» (т.е. выйдите из всех экранов навигации и перейдите к экрану выбора звука)
3) Выберите вкладку «Информация».


4) Выберите «Проверка системы». Включите и выключите задний ход. Посмотрите, как индикация "Реверс" изменилась с "Вкл." На "Выкл."

5) Включите задний ход.
6) Выйдите из экрана «Проверка системы»
7) Выключите зажигание автомобиля

Способ 2. Проверьте заднюю часть головного устройства, чтобы убедиться, что провод установлен.

Для этого метода необходимо открутить головное устройство. На некоторых автомобилях этот процесс намного проще, чем на других.

1) Убедитесь, что автомобиль выключен.
2) Осторожно снимите пластиковую крышку вокруг головного устройства и отвинтите / открутите болты соответствующим образом.
3) Выдвиньте устройство и отсоедините 28-контактный разъем от задней части штатного головного устройства. Разъем выглядит так:


Это фотография нашего Subaru BRZ.

4) Провод триггера реверса вставлен в контакт 2 этого разъема.См. Картинки ниже. Сравните их с разъемом на вашем автомобиле. Если провод реверсивного триггера вставлен в ваш разъем, вам не нужно устанавливать провод самостоятельно.


Фотография слева от Toyota Yaris. Обратите внимание, что обратный провод не устанавливается на заводе для Toyota Yaris. На картинке показано, где нужно вставить провод в разъем.
Фотография справа от нашего Subaru BRZ. Обратите внимание, что на контакте 2 имеется оранжевый провод с серебряными полосами, вставленный в заднюю часть разъема.Это обратный пусковой провод.

5) Подключите 28-контактный разъем к задней части головного устройства.
6) Верните головное устройство на место. Прикрутите его обратно на место. Вставьте на место любые ранее снятые декоративные элементы.

Метод 3. Проверьте наш список.

ЭТО НЕ ПОЛНЫЙ СПИСОК . Некоторые модели также могут иметь разные конфигурации в зависимости от установленных на заводе функций или года выпуска автомобиля.Если вашего автомобиля нет в этом списке или вы обнаружите, что эта информация неверна, напишите нам по электронной почте ([email protected]), и мы соответствующим образом обновим сайт.

Модели, у которых на заводе НЕ установлен реверсивный пусковой провод:
-2012-2014 Toyota Yaris (Yaris Hybrid может быть исключением)
-2012-2013 Toyota Tacoma
-2013-2015 Scion FRS
-2012-2013 Scion xB
-2012-2014 Scion xD
-2012-2013 Scion TC
-2012-2015 Scion iQ

Модели, у которых на заводе ДЕЙСТВИТЕЛЬНО установлен обратный пусковой провод:
-2013-2015 Subaru BRZ
-2013-2016 Toyota Avalon
-2016 Toyota Camry
-2014-2015 Toyota Tacoma
-2014- 2015 Scion TC
-2014-2015 Scion xB


Я убедился, что в моем автомобиле не установлен пусковой провод.Как установить провод обратного триггера?

Длина провода, поставляемого с проданным здесь комплектом, составляет примерно 4 фута. Один конец провода подключается к 28-контактному разъему на задней панели головного устройства вашего автомобиля. Другой будет подключаться к проводу источника, который будет запитываться в обратном направлении. Мы обсудим обе эти связи ниже.

Подключение реверсивного провода к 28-контактному разъему:

Провод обратного триггера, поставляемый с жгутом камеры заднего вида, имеет штифт на одном конце, который вставляется в 28-контактный разъем.Вставьте этот штифт следующим образом:

1) Убедитесь, что автомобиль выключен.
2) Осторожно снимите пластиковую крышку вокруг головного устройства и отвинтите / открутите болты соответствующим образом.
3) Выдвиньте устройство и отсоедините 28-контактный разъем от задней части штатного головного устройства. Разъем выглядит так:


Это фотография нашего Subaru BRZ.

4) Вставьте штырь на проводе из комплекта поставки в 28-контактный разъем автомобиля. Провод триггера реверса вставлен в контакт 2 этого разъема.См. Картинки ниже. Штифт войдет в заднюю часть разъема и встанет на место. Если вы установите этот штифт в неправильном месте, его будет нелегко извлечь из разъема для повторной установки. Если вы это сделаете, обратитесь в службу поддержки по адресу [email protected]

Определите, какой у вас тип 28-контактного разъема:

Провода обратного триггера AutoHarnessHouse поставляются с двумя разными типами контактов (по одному на каждом конце). Вы будете использовать только один из этих контактов. Другой следует отрезать и выбросить после правильной установки штифта, который вы используете. Определите, какой у вас тип разъема на основе этого рисунка:


Инструкции по установке штыря
типа 1:

Вывод типа 1 имеет прорезь внизу. Выступ наверху выровнен вдоль одной стороны таким образом, чтобы он вошел в паз на задней части разъема, как показано на этом рисунке:


После того, как штифт вставлен, фиксатор должен защелкнуться на месте.

Инструкции по установке штыря
типа 2:

Штырь типа 2 будет иметь металлический язычок, как показано на этом рисунке:

Штифт должен быть правильно ориентирован, чтобы он встал на место. Обратите внимание на ориентацию металлического язычка в верхней части штифта по отношению к ориентации 28-контактного разъема:


После вставки штифта:

5) Подключите 28-контактный разъем к задней части головного устройства.
6) Верните головное устройство на место. Прикрутите его обратно на место. Вставьте на место любые ранее снятые декоративные элементы.

Подключение реверсивного сигнала к проводу реверсивного триггера:

Провод триггера заднего хода подает сигнал на головное устройство, чтобы указать, что автомобиль был переключен на задний ход. В предыдущем разделе мы подключили это к задней части головного устройства автомобиля. Теперь мы должны подключить провод к соответствующему сигналу на жгуте проводов автомобиля.Поставляемый в комплекте провод достаточно длинный, чтобы дойти до сигнала на боковой панели со стороны водителя.

Этот процесс может немного отличаться в зависимости от автомобиля. Альтернативный метод установки - подключить этот провод к проводу питания резервного света. Для этого необходимо проложить дополнительный провод к задней части автомобиля. Если вам неудобно выполнять процедуру, описанную ниже, или если проводка вашего автомобиля отличается от показанных соединений, удлините провод и подключите его к фонарю заднего хода.

Вот как мы выполнили отвод проводов кик-панели на Scion FRS:

Предупреждение: Вы несете ответственность за то, чтобы не повредить автомобиль или какие-либо компоненты при выполнении описанных ниже действий.Описанный ниже процесс должен выполняться только тем, кому комфортно выполнять такую ​​модификацию.

1) Снимите панель в днище со стороны пассажира, которая закрывает разблокировку багажника. В этом случае есть зажим с нажимной булавкой, который вы можете увидеть на рисунке ниже, который следует сначала удалить. Затем панель можно осторожно сдвинуть к задней части автомобиля, чтобы отсоединить панель от 2 фиксаторов панели обивки, которые установлены за ней. Панель также фиксируется на накладке порога.чтобы полностью снять панель, аккуратно приподнимите панель порога и выдвиньте ее.

2) Найдите розовый провод, который соответствует фарам заднего хода. Этот провод подключается к контакту 5 (5-й контакт сверху вниз, крайняя левая сторона).

3) Включите стояночный тормоз
4) Переведите автомобиль в режим «РАБОТА», но не запускайте двигатель. Включите задний ход. Убедитесь, что загорелись индикаторы резервного копирования.
5) Проверьте провод мультиметром, чтобы убедиться, что он обеспечивает около 12 вольт.В качестве альтернативы вы можете использовать контрольную лампу на 12 В для выполнения этого шага.
6) Переведите автомобиль обратно в режим парковки или нейтрали и убедитесь, что на провод больше не подается 12 вольт.
7) Заглушите машину.
8) Проложите провод триггера заднего хода из-за головного устройства вниз к боковой панели со стороны водителя.
9) Используйте быстроразъемный соединитель, входящий в комплект, для вставки в розовый провод. Убедитесь, что металлический язычок на быстроразъемном соединителе полностью зажат. При необходимости воспользуйтесь плоскогубцами, чтобы зафиксировать его на месте.
10) Подключите все панели.

Как установить камеру заднего вида на ваш Sprinter Van

Тейлор и я недавно купили Mercedes 170 ”Cargo Sprinter Van 2015 года выпуска и планируем переоборудовать его в дом на колесах. Наша цель - перевезти этот фургон по всей Северной Америке и в конечном итоге добраться до Аляски. Чтобы вдохновить других, мы документируем наше путешествие и каждый этап сборки нашего фургона, попутно создавая видеоуроки на YouTube.

Это 2-й эпизод нашей серии о сборке фургонов, в которой рассказывается, как установить резервную камеру (заднего вида) на ваш фургон-спринтер, и, вероятно, он применим и к другим фургонам.

Сохрани меня на потом, приколи меня!

Инструменты, необходимые для установки резервной камеры

Раскрытие информации: это сообщение содержит партнерские ссылки, что означает, что мы можем получить небольшую комиссию, если вы нажмете ссылку и купите то, что мы рекомендовали. Хотя нажатие на эти ссылки не будет стоить вам дополнительных денег, они помогут нам поддерживать этот сайт в рабочем состоянии! Спасибо за поддержку!

Прежде чем мы перейдем к каждому этапу установки резервной камеры, ниже приведены инструменты, используемые во время установки на наш фургон Sprinter.Мы получили нашу камеру от Mid City Engineering, которая поставляется с прекрасным установщиком приложения OBD для штатного радиоблока, что упростило установку.


Пошаговое руководство: установка резервной камеры

Ниже приведено пошаговое руководство по установке камеры заднего вида на ваш Mercedes Sprinter Van. Мы думаем, что это руководство полезно и для других сборок фургонов, таких как Ford Transit или Dodge Promaster, в зависимости от того, какой тип камеры вы покупаете.Тот, который мы купили у Mid City Engineering, специально разработан для фургонов Sprinter, но у них есть камеры и для других автомобилей.

Если вы предпочитаете учиться на видео, а не читать, то посмотрите видео ниже!

Теперь перейдем к шагам по установке…

Шаг 1. Удалите все внутренние предметы вдоль стен грузового фургона

Для начала вам нужно разобрать салон вашего автомобиля, если вы хотите, чтобы провода были полностью закрыты.К счастью, наш фургон был грузовым без какой-либо предварительной изоляции, поэтому мы проложили провода прямо в соответствии со стоп-сигналами.

Шаг 2: Снимите накладку вокруг дисплея радиоприемника

Далее вам нужно будет снять обшивку вокруг дисплея радио. Вам понадобится бит Torx в дополнение к инструменту для снятия обрезки, чтобы удалить все детали.

Шаг 3. Присоедините видеопровод к задней части радиомодуля

После того, как радио отсоединено от центральной консоли, подсоедините видеопровод (провод с входным разъемом цвета морской волны / зеленого цвета) к зеленому входному разъему на задней панели магнитолы.

Подключите зеленый разъем к зеленому входу на задней панели радиоблока.
Шаг 4. Проведите радиопровод от приборной панели до задней части фургона Снимите обшивку вокруг двери и проведите ею по тросам к задней части фургона.

Протяните провод от центральной консоли под рулевым колесом, затем вверх над дверью и к задней части фургона. Я протянул провод вдоль проводов стоп-сигналов, сигналов поворота и фонарей заднего хода. Я также закрепил его стяжками.

Шаг 5: Отсоедините запасной стоп-сигнал от фургона

После того, как вы проложите провод, снимите штатный стоп-сигнал. Для его удаления вам понадобится отвертка Torx или сверло. После того, как вы открутите его, вам может потребоваться поддеть его с помощью инструмента для снятия обрезки, а затем отсоединить провод стоп-сигнала.

Используйте комплект для снятия накладки, чтобы удалить реальный свет с красного пластикового покрытия и установить его на новую подсветку камеры. Вы будете повторно использовать этот свет для этой установки.

Кроме того, не забудьте очистить прокладку снаружи фургона, а затем прикрепить погодную прокладку 3M к задней части нового стоп-сигнала камеры.

Шаг 6: Подключите провод стоп-сигнала и провод дисплея к новому стоп-сигналу камеры

Ой! Чуть не забыл упомянуть, снимите свет со своего старого стоп-сигнала, так как мы используем его для нового стоп-сигнала камеры. После того, как вы его удалите, прикрепите его к новому стоп-сигналу с резервной камерой, вы должны услышать щелчок, значит, вы знаете, что это безопасно.

Хорошо, как только вы очистили старую прокладку, возьмите провод стоп-сигнала и подключите его к новому стоп-сигналу камеры. Кроме того, не забудьте засунуть провод питания камеры в раму вашего фургона, чтобы вы также могли подключить провод дисплея.

Шаг 7: Прикрутите стоп-сигнал камеры к раме

После того, как вы прикрепите и закрепите провода, прикрепите камеру к задней части фургона, снимая бумагу с клейкой прокладки, и прикрутите стоп-сигнал камеры к фургону винтами Torx.

Шаг 8: Припаяйте кабель питания к прикуривателю Линия питания

После того, как вы подключили провода к камере, вам необходимо установить кабель питания. Я позвонил в Mid City Engineering, и они порекомендовали припаять провод питания к прикуривателю. Они рекомендовали иметь источник питания, когда автомобиль включен, и соединение с постоянным напряжением (а не стоп-сигнал или что-то еще).

Чтобы вытащить подстаканник для воды и отсек для прикуривателя так, чтобы можно было видеть провода, вам необходимо использовать инструменты для снятия обрезков.

Это было действительно тесное пространство для пайки, из-за чего это было неудобно, но это не невозможно. Вы также можете использовать проволочные гайки или что-то подобное, но рекомендуется пайка.

Шаг 9: Установите программное обеспечение с помощью установщика OBD

После подачи питания на камеру самое время установить программное обеспечение на стандартный дисплей через разъем OBD. Mid City Engineering упрощает это для вас, предоставляя разъем OBD, который устанавливает программное обеспечение автоматически.

Просто подключите адаптер к разъему OBD и включите питание (не переворачивайте двигатель, просто включите электронику) на 60 секунд.

Считыватель OBD находится слева под рулевым колесом.

Вы можете снова выключить фургон, включить его и поставить задним ходом. В обратном направлении вы должны увидеть дисплей камеры заднего вида на центральной консоли.

Шаг 10: Установите накладку на приборную панель

После установки программного обеспечения и отображения камеры на центральной консоли все готово.Последний шаг - очистка, переустановка обшивки вокруг радио и закрепление всего на месте!

Сохрани меня на потом, приколи меня!


Резюме - Как установить резервную камеру на ваш фургон

В целом этот проект относительно прост, особенно если вы только начинаете сборку фургона или у вас есть грузовой фургон, который не до краев забит изоляцией. От начала до конца у меня ушло около 4 часов, включая время, потраченное на то, чтобы беспокоиться о захвате контента на камеру.Мне помог мой отец, так что два человека определенно помогли ускорить это.

Ознакомьтесь с другой записью в блоге Van Build:
Думаете о покупке фургона?

Прежде чем мы решили купить собственный фургон, мы арендовали его, чтобы испытать воду! Это помогло нам понять, что мы действительно хотим этим заниматься, ведь покупка фургона и его переоборудование - это большие деньги и много усилий! Мы арендовали фургон в Португалии и совершенно влюбились в фургонную жизнь!

Внимание: это сообщение в блоге представляет собой обзор арендованного нами фургона, а не видео из жизни фургона.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
