Описание и обозначения значков на панели приборов ВАЗ 2110 и 21102: схема комбинации щитка » Авто центр ру

Благодаря наличию приборной панели (ПП) автовладелец может знать скорость движения, температуру двигателя, оставшийся объем топлива в баке и много другое. ПП, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены панели приборов ВАЗ 2110, чем отличаются приборки и как произвести замену ПП? Об этом читайте ниже.

[ Скрыть]

Описание и расположение индикаторов и приборов на панели

Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

1. Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
2. Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
3. Индикатор левого поворотника, при включении поворота всегда мигает.
4. Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
5. Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
6. Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
7. Индикатор бензоколонки, о котором мы рассказали выше.
8. Световой символ включения габаритных огней.
9. Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
10. Значок активации дальнего освещения.
11. Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
12. Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
13. Световая лампочка, загорающаяся при активации световой сигнализации.
14. Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
15. Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
16. Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и прочих неполадках в его работе.
17. Значок активации ручного тормоза.
18. Символ в виде масленки говорит о недостаточном уровне давления моторной жидкости в ДВС. При его появлении нужно заглушить автомобильный мотор и обнаружить причину, которая обычно заключается в утечке масла из системы.
19. Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео — канал В гараже).

Особенности приборной панели старого и нового образца

За десятки лет выпуска ВАЗ 2110 приборная доска претерпела определенные изменения. Поэтому приборки можно поделить на два группы — устройства старого, а также нового образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку обладают разными электрическими схемами подключения, а также конструкций центральной консоли в машинах. Более того, оба вида приборок характеризуются разными формами, но что касается расположения датчиков и индикаторов, то по факту оно практически аналогичное.

Со временем приборки стали оснащаться регуляторами яркости подсветки. Кроме ого, на щитках старого образца не использовались цифровые одометры (счетчики пробега), они стали устанавливаться намного позже. Поначалу одометр был механическим (автор — канал proVAZ-2110).

Возможные неисправности: признаки и причины

С какими неисправностями может столкнуться автовладелец:

1. Не работает часть лампочек на щитке. Если выходит из строя один или несколько источников света, то скорей всего, это обусловлено перегоранием ламп. Проблема решается путем замены устройств.
2. Подсветка вовсе перестала функционировать, при этом все приборы и индикаторы загораются. По всей видимости, причину надо искать в неработоспособности самого регулятора яркости, он мог сломаться. При постоянной эксплуатации этого регулятора мог отойти его контакт подключения с бортовой сетью, поэтому нужно проверить проводку. Также причина может заключаться в перегорании предохранителя, расположенного в монтажном блоке.
3. Подсветка не включается, при этом ни один индикатор и датчик не работает. Возможно, «накрылась» сама панель или произошло повреждение колодки с проводами, подключенными к щитку. Нужно снимать устройство и внимательно проверять все цепи.
4. Не работает спидометр — стрелка не поднимается либо поднимается, но очень медленно и с рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический — то проверьте состояние наконечников, которые входят в сам спидометр и коробку передач. Часто изнашивается конец троса, подключенного к спидометру, можно попробовать решить проблему путем наматывания на этот конец куска пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
5. Не включаются индикаторы, к примеру, лампы поворотов или оптики. Нужно проверять работоспособность подрулевых переключателей фар ближнего и дальнего света, а также поворотов.
6. Не функционирует датчик объема топлива, стрелка не двигается или поднялась до упора и не опускается. В первом случае причина может крыться в выходе из строя самого контроллера, расположенного в топливном баке. Нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина — замыкание в электроцепи, потребуется прозвонить проводку тестером.
7. Не работает тахометр. Опять же, причину необходимо искать в датчике положения коленвала — он мог выйти из строя, также от него мог отойти контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует проверять в первую очередь.

Инструкция по замене приборки своими руками

Инструкция на тему замены щитка своими руками:

1. Для начала следует отключить зажигание и обесточить электрическую сеть «Десятки», для этого откройте капот и сбросьте клемму с АКБ.
2. Извлекаются переключатели, расположенные по бокам приборки.
3. Затем отверткой с крестовым наконечником открутите болты, которые фиксируют устройство.
4. Далее, надо демонтировать крепления приборки к накладке. После этого щиток без проблем извлекается из посадочного места, также можно снять стекло.
5. Следующим этапом будет отсоединение всех разъемов и колодок, подключенных к приборной доске.
6. Когда разъемы будут отключены, панель демонтируется. Производится ее ремонт или замена на новую, действия по сборке выполняются в обратном порядке (видео снято каналом В гараже).

Идеи для тюнинга и доработки щитка

Как можно улучшить приборку в «Десятке»:

1. Установив новую накладку на консоль. Этот тип тюнинга является самым простым, поскольку вам надо будет просто установить сверху накладку. Однако, он никак не улучшит саму приборную панель, только ее верхнюю часть.
2. В ВАЗ 2110 можно установить приборную панель от Приоры, в целом выбор тюнингованных, готовых к эксплуатации щитков, достаточно большой. При установке приборки в 2110 от другого авто придется частично переделать некоторые разъемы и подключить новые устройства. Но в целом в этом нет ничего сложного.
3. Установка новых шкал на датчики. Шкалы можно скачать из Сети, найти в магазине или разработать самостоятельно. Процедура переделки в данном случае будет более сложной — вам придется снимать щиток и отсоединять стрелки от приборов, на это потребуется время. После установки новых шкал стрелки нужно правильно установить на место, иначе возможны сбои в работе спидометра и других датчиков.
4. Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные либо же приобрести диодную ленту и запаять ее в щиток. Но учтите — если лампочка выйдет из строя, ее можно без проблем заменить, чего не скажешь о светодиодной ленте. Если она перегорит, то придется распаивать ленту и ставить вместо нее новую. Хотя ресурс эксплуатации светодиодной ленты достаточно высокий.
5. Если вы ставите диодные лампы, то дополнительно можно покрасить люминесцентной краской цифры на шкалах, а также стрелки датчиков. Дело в том, что совмещение этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные люминесцентной краской, будут гореть значительно ярче.

Фотогалерея «Тюнингованные приборки ВАЗ 2110»

Заключение

Процесс ремонта приборки на практике — не особо сложная задача. Заменить лампы и прочистить контакты от окисления сможет любой автолюбитель. Если же проблема неработоспособности связана с более серьезными причинами, то лучше доверить их решение специалистам. Помните о том, что приборная панель считается связующим элементом между вами и машиной, поэтому данный узел всегда должен быть рабочим.

Видео «Как установить светодиоды в щиток ВАЗ 2110?»

Подробная инструкция касательно модернизации щитка приборов путем установки в него светодиодных источников освещения приведена в ролике (видео опубликовано каналом Sergey Avtocar 2nd CH).

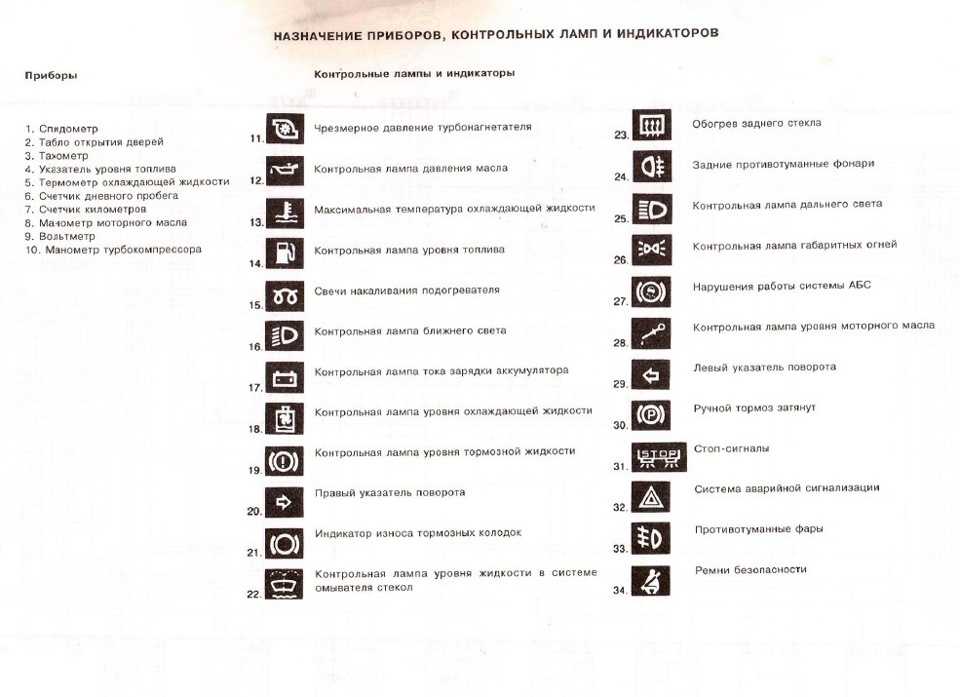

Обозначение значков на панели приборов автомобиля. Что означают значки на приборной панели?

Современные транспортные средства оснащаются различными электронными блоками и технологичными узлами, контроль за работой которых осуществляется при помощи соответствующих индикаторов. Для того чтобы понять состояние систем и возможные неполадки, необходимо знать обозначение значков на панели приборов. Рассмотрим основные символы, их работу и расшифровку.

Общие сведения

На щитке размещена масса лампочек, которые могут отличаться незначительно в зависимости от марки и типа авто. Они служат для информирования водителя о различных изменениях в основных системах машины. Точное обозначение значков на панели приборов можно узнать из сервисного мануала, прилагаемого к конкретному авто.

Стоит отметить, что индикаторные лампы – это максимально простой способ для выявления всех возможных поломок. Индикаторы подскажут о неисправностях в работе силового агрегата, тормозной системы, аккумуляторной батареи и так далее. С развитием технологического оснащения транспортных средств количество датчиков также возросло. Наряду с дополнительными показаниями индикаторы приобретают более привлекательную и оцифрованную конфигурацию.

Знаки на панели приборов сигнализируют различными колерами. Красный цвет чаще всего символизирует возникновение серьезных неисправностей или говорит о нарушении в работе систем безопасности авто. Также красная символика часто используется как напоминание о включении стояночного тормоза.

Расцветка оранжевого или желтого оттенка напоминает о том, что определенный узел или элемент нуждается в ремонте или срочном техническом обслуживании. В этом случае необходимо в предельно короткий срок обратиться в сервисный центр для диагностики и уточнения типа неисправности.

Зеленый и синий цвет информируют владельца машины о нормальной работе узлов и агрегатов. Далее рассмотрим детальнее обозначение значков на панели приборов.

Основная символика

Лампочка-индикатор в виде красного кружка с восклицательным знаком в середине свидетельствует о том, что включен стояночный тормоз. Если этот символ появляется во время движения, это может говорить о неисправности в тормозном узле.

Датчик с красным символом шкалы термометра свидетельствует о повышенной температуре мотора, аналогичное изображение синего колера – о непрогретом двигателе. В первом случае необходимо остановить транспортное средство и проверить хладагент на предмет закипания, мотор при этом не глушится. Мигающая лампа свидетельствует о неполадках в проводке.

Масленка красного цвета на индикаторе с каплей масла возле носика – недостаток моторной жидкости, показания могут заменяться или дублироваться надписями Oil Level или Oil Min.

Символическое изображение аккумулятора красного цвета говорит о снижении уровня напряжения в электроцепи. Также этот индикатор оповещает о нарушении работы генератора либо других проблемах в электрике.

Системы безопасности

Ниже приведено обозначение значков на панели приборов «Приоры» и многих других автомобилях похожего класса.

• Треугольник красного цвета с восклицательным знаком внутри – напоминание о незакрытой двери или минимальном уровне моторной жидкости.
• Аналогичный символ желтого колера – некорректная работа узла контроля стабильности авто.
• Индикатор подушек безопасности красного цвета в виде сидящего человечка и шара перед ним говорит о поломке устройства или излишнем натяжении ремня. Неисправность необходимо срочно устранять, поскольку механизм может сработать самопроизвольно.
• Датчик с желтыми буквами PCS – блок подушек безопасности не активен.
• Зеленое или красное изображение ключа – включение иммобилайзера или сигнализации. Если символ не появляется после активации «противоугонки», ее работоспособность следует проверить.
• Красный гаечный ключ – обозначение на приборной панели, свидетельствующее о нарушении работы трансмиссии.
• Шестеренка красного колера с восклицательным знаком внутри – поломка сигнализации.
• Руль и рядом красный восклицательный знак – неисправность ГУР или ЭУР.

Датчики желтого цвета

Среди этих типов значков на приборной панели автомобиля можно отметить следующие символы:

• ABS в кружочке – нарушение в работе системы или ее полное отключение. Если сигнал высвечивается после включения зажигания и пропадает – узел работает нормально.
• Круг, внешняя сторона которого обрамлена прерывистыми линиями, – износ тормозных колодок.
• Символ двигателя с надписью CHECK – нарушение в работе силового агрегата.
• Аналогичное изображение с черной стрелкой, стремящейся вниз – снижение уровня мощности мотора.
• Прямоугольник, на нижней части которого изображено волнообразное движение – нехватка антифриза в системе.
• Буквы АТ – требуется проверка отдельных элементов трансмиссии.
• Надпись Nightview – не работает система ночного видения.

Датчики управления и контроля

Следующие обозначения значков на панели приборов:

• Индикатор с терминами зеленого и желтого цвета Active Track и TCS Off – активирована система пробуксовки, зеленые символы – работа в нормальном режиме, желтые буквы – наличие сбоев.
• Графическое изображение автомобиля, поднимающегося на возвышенность зеленого колера – подсказка водителю о движении на спуске или подъеме.
• Желтые надписи ESP и BAS – включение поддержки аварийного торможения.
• KDSS – нарушение в работе кинетической стабилизации подвески.

Система устойчивости

Указанные далее обозначения на приборной панели высвечиваются желтым цветом:

• Символ автомобиля на извилистой дороге – отключение блока стабилизации транспортного средства. Значки могут заменяться или дублироваться надписями VDC Off, DSC Off.
• Символ колеса со стрелкой и фрагментом дорожного полотна – некорректная работа элемента антипробуксовочной системы.
• Машина, рядом с которой изображен гаечный ключ – нарушение в работе системы противоскольжения.
• Черный символ авто на извилистой дороге и желтом фоне – транспортное средство движется по сколькому участку, узел противоскольжения работает нормально.

Специальные значки на приборной панели автомобиля

Ниже указана расшифровка индикаторов и ламп, связанных с функциональностью автомобиля.

• Лампа с изображением автомобиля желтого колера, над крышей которого двухсторонняя стрелка – перебои с мощностью силового агрегата.
• Символ ключа – красный элемент (электронного ключа нет), зеленое изображение – он есть.
• Зеленая надпись Cruise – работает круиз-контроль. Мигающий символ говорит о неполадках в этой системе.
• Буква Р с отходящими лучами к треугольнику – зеленый цвет указывает на нормальное функционирование парктроника, желтый символ – датчик работает некорректно.
• Желтая «снежинка» – АКПП работает на повышенных передачах.
• Оранжевый прямоугольник с входящими в него извилистыми стрелками – активирован обогрев заднего стекла.
• Надпись CK SUSP – БК обнаружил нарушения в одном из элементов подвески.
• Значки и обозначения панели приборов в виде надписей 4×4 High свидетельствуют о включении четырех ведущих колес, а желтый AWD говорит о том, что полный привод не может быть активирован по каким-либо причинам.
• VGRS красного цвета – неполадки в функционировании системы управления.

Освещение

Далее указаны обозначения значков панели приборов «Приоры», связанные с работой осветительных элементов.

• Зеленая символическая фара с лучами – фонари работают в нормальном режиме.
• Аналогичное изображение с восклицательным знаком внутри – неполадки в работе внешних фар.
• Синий элемент в виде фонаря с прямыми лучами – активирован дальний свет.
• Аналогичный символ зеленого цвета с надписью Auto – работает функция переключения осветительных ламп.
• Желтый фонарь с лучами, уходящими вниз и стрелками – ошибки в функционировании механизма регулировки световых элементов.
• Символ автомобиля желтого цвета (вид сверху) с исходящим световым потоком от задних фар – неполадки в электрической цепи или стоп-сигналах.
• Два встречных зеленых символа фар с лучиками – включены габаритные огни.

Особенности дизельных авто

На моделях с дизельным мотором встречаются следующие обозначения значков на приборной панели автомобиля:

• Символ скрученной проволоки с двух сторон – горящий красным цветом значок говорит о том, что необходимо проверить свечи зажигания.
• Схематическое отображение бензиновой колонки желтого цвета и капель рядом – присутствует конденсат в топливной системе.
• Оранжевая надпись T-Belt – если горит после пуска мотора, необходимо срочно заменить ремень ГРМ.
• Прямоугольник желтого колера, внутри которого диаграмма – БК нашел в дизеле излишек влаги.
• Желтый или красный символ фильтра, наполовину закрашенный — нормальный или забитый сажевый фильтр.

Освещение приборной панели BMW In’n’Out

Итак, на приборной панели вашего BMW появилось множество разноцветных символов, и вы не знаете, что они на самом деле означают? Хотите разобраться во всех индикаторах приборной панели BMW, но не хотите тратить время на руководства? Не беспокойтесь — мы вас прикроем! Если вас интересует конкретный значок, ознакомьтесь с нашим содержанием ниже.

Почему BMW загорается на приборной панели во время вождения?

Вопреки тому, что кажется, это вовсе не бессмысленный вопрос. Если кратко, то на приборной панели появляются индикаторы BMW, чтобы предоставить вам важную информацию о текущем состоянии вашего автомобиля. Некоторые указывают на активные компоненты BMW (например, противотуманные фары или поворотники), а некоторые предназначены для информирования о проблемах или неисправностях, требующих вашего внимания.

Охлаждающая жидкость; ремни безопасности; даже температура коробки передач — все это представлено специальными контрольными лампами BMW и составляет важную часть систем безопасности, используемых в современных автомобилях. Давайте будем честными – вы бы все равно погрузились в мир световых значений BMW рано или поздно.

Почему индикаторы на приборной панели загораются перед запуском зажигания в BMW?

Не беспокойтесь — это абсолютно нормально. Некоторые индикаторы приборной панели на самом деле предназначены для включения после зажигания, просто как часть процедуры проверки перед запуском. Это одна из самых первых диагностических функций системы iDrive, с которой вы столкнетесь непосредственно перед запуском двигателя.

Эта процедура, также называемая «проверкой лампочек», предоставляет информацию о работе световых индикаторов, подключении проводки и точности показаний датчиков. Любые лампочки приборной панели, которые не загораются во время предстарта, либо связаны с конкретной конфигурацией вашей модели автомобиля BMW, либо связаны с неисправностью одного из элементов, указанных выше.

После зажигания некоторые модели BMW (например, E90) дополнительно предлагают ближайшую дату технического осмотра автомобиля. В зависимости от настройки вы можете увидеть разные символы, начиная от полного обслуживания автомобиля и заканчивая уровнем моторного масла и состоянием тормозных колодок.

Большинство индикаторов приборной панели должны исчезнуть после зажигания. Но что, если они этого не сделают? Что делать, если на приборной панели долгое время остаются разные символы? Как вы их различаете? В первую очередь – по цветам.

Что означают цвета контрольных ламп BMW?

Модели BMW, в том числе такие популярные, как 3, X3 и 1 Series, оснащены множеством датчиков. Поэтому во время поездки на приборной панели может появиться множество различных сигнальных лампочек.

Очевидно, что мигающие сигнальные лампы BMW указывают на очень срочную проблему, требующую немедленных действий. Однако ежедневно на приборной панели BMW вы видите такие цвета, как зеленый, оранжевый и красный. Так что же они означают, спросите вы?

Вот краткое объяснение:

• Красный – потенциально опасная проблема. Как только загорится любой красный свет, он потребует вашего немедленного внимания. Не рискуйте: прекратите движение, как только это станет безопасно, и осмотрите автомобиль (или позвоните в службу техпомощи).
• Оранжевый/желтый — что-то работает не так. Оранжевый обычно указывает на менее срочную проблему, например, низкий уровень топлива или необходимость обслуживания автомобиля (например, низкое давление масла).
  Такие проблемы могут привести к серьезным неисправностям или дальнейшему повреждению компонентов автомобиля. Мы настоятельно рекомендуем проверить указанную проблему как можно скорее.
• Синий/зеленый — система работает правильно или используется в данный момент. Эти цвета обозначают такие вещи, как включенные фары, используемые сигналы поворота или другую полезную информацию.

Довольно просто, правда? Теперь можно перейти к самим знакам и их точному значению. Без лишних слов — вот некоторые из наиболее распространенных символов на приборной панели BMW, которые вы должны знать наизусть.

Объяснение символов комбинации приборов BMW

Некоторые из них мерцают, за некоторыми следует восклицательный знак… Независимо от их формы, каждый из них предназначен для информирования вас о текущем состоянии каждого важного элемента вашего BMW. Тормоза, система охлаждения, давление в шинах — каждому присвоен свой символ. Вот почему понимание символов на цифровой приборной панели вашего BMW является важным аспектом ответственного водителя.

Но что, если вам нужно быстро определить проблемы, не возвращаясь к нашей статье каждый раз, когда вы видите новый значок на панели инструментов? Ну а дистанционную диагностику ошибок БМВ вы всегда можете провести с нашими специалистами. Мы подготовим полный отчет о том, что нужно позаботиться о вашем автомобиле!

Хотите посмотреть, как это делается? Посмотрите наше видео на YouTube!

Предупреждающие индикаторы BMW Значение – Серьезные индикаторы

Итак, давайте объясним эти символы комбинации приборов BMW, не так ли?

Вот список наиболее важных индикаторов, которые вы можете увидеть во время поездок. Обратите внимание, что приведенные ниже сигнальные лампы на приборной панели BMW могут немного отличаться по внешнему виду в зависимости от модели. Если вы когда-либо не уверены в том, что означает символ, обратитесь к руководству по эксплуатации вашего BMW или обратитесь за помощью к дилеру BMW.

Индикатор управления двигателем BMW (EML) означает

Желтый блок цилиндров с клапанами и поршнями. Это один из самых важных и, в то же время, распространенных символов, которые могут загореться на приборной панели. Индикатор управления двигателем (EML) — это скорее общий сигнал о том, что что-то не так, и он может срабатывать по ряду причин. Иногда его также называют индикатором «проверьте двигатель» или индикатором «управления двигателем».

Каковы наиболее распространенные проблемы, из-за которых может загореться этот индикатор? Ну их может быть куча. Вот наиболее распространенные:

• Низкий уровень моторного масла
• Неисправность ремня ГРМ двигателя
• Ошибки датчика кислорода
• Неисправность каталитического нейтрализатора
• Изношенная или неисправная свеча зажигания

Индикатор BMW Check Engine, означающий

Мигающий индикатор Check Engine, вероятно, указывает на пропуски зажигания в двигателе. Однако в большинстве случаев автомобиль необходимо подключить к диагностическому оборудованию, чтобы точно определить, в чем заключается неисправность. Если он вспыхивает — проверьте свой автомобиль или отвезите его в квалифицированный гараж, который может исследовать проблему. ..

Сигнальная лампа температуры двигателя

Красный термометр, утонувший в волнах, указывает на перегрев охлаждающей жидкости двигателя. Остановитесь и подождите, пока двигатель остынет. Символ бака с охлаждающей жидкостью появится, если система определила, что у вас мало жидкости.

Если вы допустите, чтобы ваш двигатель перегрелся до такой степени, что он вышел из строя, он почти наверняка окажется непоправимым и потребует значительных затрат на замену. Однако будьте осторожны! Оставьте двигатель выключенным как минимум на 20 минут, прежде чем пытаться долить охлаждающую жидкость. В противном случае вы рискуете обжечься выходящим паром или забрызгаться вытекающей жидкостью.

Синий термометр, утопающий в волнах, указывает на то, что моторное масло слишком холодное или просто не имеет оптимальной эффективности. Это не должно беспокоить вас так сильно, как красный. Двигайтесь ровно и не давите на двигатель слишком сильно, пока индикатор не погаснет. На некоторых моделях автомобилей этот индикатор температуры двигателя может быть зеленым.

Сигнальные лампы уровня/давления масла в двигателе

Среди сигнальных ламп на приборной панели BMW вы также найдете красную масленку, которая указывает на неправильное давление моторного масла или недостаточный уровень масла. Если вы видите, что из масляной лампы капает жидкость, это означает, что ваш уровень опасно низок, и вы должны добавить больше как можно скорее. Иногда за ним также следует сообщение «проверьте масло», указывающее на то, что срок службы моторного масла подходит к концу.

Так или иначе, не продолжайте путь, не решив проблему и не долив моторное масло. Помните: регулярная проверка уровня моторного масла и добавление его по мере необходимости необходимы для поддержания работоспособности двигателя.

Сигнальная лампа BMW означает

Есть несколько сигнальных ламп BMW, связанных с вашими тормозами. Кружок с восклицательным знаком в центре обычно загорается, когда вы тянете рычаг ручного тормоза вверх. Однако, если он постоянно виден или если этот сигнал горит красным, у вас слишком низкий уровень тормозной жидкости.

Вы можете продолжить путешествие, но снизьте скорость и будьте осторожны. И как можно скорее проверьте систему! Если он загорается желтым цветом, ваша функция на вершине холма не удалась. Это означает, что автомобиль не будет удерживаться на месте после отпускания тормоза.

Сигнальная лампа тормозной системы

Красное слово «ТОРМОЗ» указывает на потенциально серьезную проблему с тормозной системой. Если этот индикатор загорается, вам следует как можно скорее доставить автомобиль в сервисный центр для проверки. Некоторые распространенные причины этого индикатора включают низкий уровень тормозной жидкости, проблему с тормозными колодками или неисправность компонентов тормозной системы.

Если тормозная жидкость отсутствует, тормозные колодки изношены или в системе имеется утечка, оставление этого без внимания может привести к снижению эффективности торможения и способности автомобиля останавливаться.

Если на автомобилях BMW сигнальная лампа тормозной системы горит желтым цветом, это означает, что функция помощи при подъеме по склону вышла из строя. Эта функция безопасности предотвращает скатывание автомобиля назад, когда вы начинаете движение на уклоне, автоматически удерживая педаль тормоза при первом отпускании стояночного тормоза. Таким образом, в основном информация аналогична той, что передается символом, описанным выше.

Сигнальная лампа системы контроля давления в шинах (TPMS)

Поперечное сечение шины с восклицательным знаком внутри указывает на проблему с давлением в шинах. Снизьте скорость и осторожно остановите автомобиль. Избегайте резких или резких торможений и маневров рулем.

Датчик давления в шинах BMW сработает, если обнаружит, что в шинах мало воздуха или они перекачаны. Если он отображается желтым цветом, в ваших шинах низкое давление. Красный свет указывает на быструю дефляцию, а это означает, что пришло время заменить или отремонтировать шину.

Не игнорировать. TPMS является важной функцией безопасности, поскольку правильное давление в шинах необходимо для поддержания устойчивости и управляемости автомобиля. Это также увеличивает эффективность использования топлива и снижает износ шин.

Вы хотите иметь возможность каждый раз проверять точную информацию PSI в своем BMW? Больше ни слова! С нашим блоком управления RDC Safety вы всегда можете следить за давлением в шинах всего несколькими щелчками мыши в меню iDrive. Посмотрите наше видео на YouTube о том, как круто выглядит блок безопасности RDC!

Сигнальные лампы системы зарядки

Прямоугольная рамка со знаками плюс и минус сигнализирует о проблеме с электрической системой вашего автомобиля, например, о разряженном/неисправном аккумуляторе или неисправности зарядного динамо (генератора). Это может привести к тому, что автомобиль не заведется или даже заглохнет во время поездки.

Всякий раз, когда загорается этот индикатор, это также может означать, что ваш BMW работает исключительно от аккумулятора. Если этот индикатор загорается во время движения, аккумулятор не заряжается. Это может произойти из-за нескольких причин, таких как плохое электрическое соединение или поврежденный кабель.

Если проблема не исчезнет и ваша система зарядки выйдет из строя, аккумулятор не сможет заряжаться и вскоре разрядится, оставив вас без питания. Если лампа аккумуляторной батареи горит при работающем двигателе, обратитесь в ближайшую ремонтную мастерскую.

Стоит отметить, что другой возможной причиной появления этого сообщения является отсутствие надлежащего кодирования после замены батареи. Да, вы определенно можете справиться с заменой самостоятельно, однако в какой-то момент это может быть довольно сложно. Вот почему вот наше подробное руководство, описывающее процедуру регистрации и сброса аккумулятора BMW.

Нет времени на руководства и подход «сделай сам»? Не беспокойся! Если вы не разбираетесь в технологиях, позвольте нам сделать работу за вас. Наши специалисты помогут вам зарегистрировать новую батарею и безопасно закодировать ее менее чем за 30 минут, не выходя из дома.

Световой символ BMW Значение — общие индикаторы

Стояночный тормоз

Буква «P» или знак «PARK», обведенная в кружок, означает, что система либо включена, либо повреждена. При переключении передачи на «паркинг» (в автомобилях с автоматической коробкой передач) рекомендуется вытянуть ручной тормоз и перевести передачу в «нейтральное» положение. Затем потяните ручной тормоз и переключите его в положение «парковка», чтобы снять нагрузку с трансмиссии.

Напоминание о ремне безопасности

Следующим идет человек, пристегнутый ремнем безопасности, или группа людей, сидящих близко друг к другу. Если этот индикатор загорается, это означает, что кому-то нужно пристегнуть ремень безопасности. Если вы видите сидящую фигуру, пристегнутую ремнем безопасности, водитель или передний пассажир должны быть пристегнуты.

Если вы видите сидящего пассажира без ремня безопасности, это означает, что кто-то сзади не пристегнулся. Напоминание о непристегнутом ремне также может срабатывать, если на переднем пассажирском сиденье находятся тяжелые предметы.

А если на значок сигнализатора пассажира смотреть сбоку? Ну а прямо перед ними тоже красный круг? Это указывает на проблему с подушками безопасности или преднатяжителями ремней безопасности.

Динамический контроль тяги (DTC)

Значок автомобиля с видимыми следами шин означает, что система динамического контроля тяги активирована. Этот индикатор должен гореть независимо от того, активна ли в данный момент функция динамического контроля устойчивости или нет. Если он выключен, вы увидите слово «OFF» под символом. Система гарантирует максимальное переднее сцепление с одновременно ограниченной устойчивостью при движении в особых дорожных условиях, например, на заснеженных дорогах.

Traction Control или ESP

Восклицательный знак в треугольнике, обведенном стрелкой, загорается, когда автомобиль находится в режиме контроля тяги/антипробуксовки или когда используется электронная система стабилизации. Это должно сообщить вам, что условия скользкие. Неисправность Traction Control или ESP указывает на проблему с противобуксовочной/противобуксовочной или электронной системой стабилизации автомобиля.

Индикатор анти-тормозной системы (ABS)

Буквы «ABS» в кружках сигнализируют о низком уровне тормозной жидкости. АБС нужна тормозная жидкость для регулирования давления в тормозной магистрали. Если вы видите буквы «ABS», ваша функция Brake Assist может работать со сбоями, поэтому по возможности избегайте резкого торможения. Приготовьтесь к более длинному тормозному пути.

Если лампа горит постоянно, ABS не работает из-за неисправности. Если вы видите, что АБС и стоп-сигнал горят одновременно, скорее всего, у вас низкий уровень жидкости в результате утечки. В этом случае лучше всего провести проверку в специализированной мастерской.

Сервисный свет BMW Значение – Обычные индикаторы

Изношенные тормозные колодки

Янтарный круг, окруженный ломаными скобками, указывает на износ тормозов вашего BMW. Пришло время запланировать обслуживание и заменить их. Это также может означать, что датчик тормозных колодок не менялся, но только в автомобилях с датчиками тормозных колодок.

Заканчивается топливо — требуется дозаправка

Заправочная станция со шлангом — этот символ на приборной панели указывает на низкий уровень топлива. Вы должны посетить ближайшую заправку и заправить бак.

Низкий уровень жидкости омывателя – требуется доливка

Стеклоочиститель и форсунка омывателя – этот символ указывает на низкий уровень жидкости омывателя. Вы должны пополнить его как можно скорее.

Сервисный фонарь

Автомобиль в рамке со словом «ОБСЛУЖИВАНИЕ» рядом с ним предупреждает вас, что вы либо просрочены (желтый), либо просрочены (красный) для обслуживания BMW. Свет подсказывает, когда пришло время для регулярного технического обслуживания, строго исходя из количества миль и времени, прошедшего с момента последнего планового обслуживания.

Лампа досмотровая

Автомобиль на гидравлическом кране – к сожалению (или к счастью, смотря кого спросить), это не значит, что ваша машина вдруг превратилась в лоурайдер. Этот символ указывает на наличие какой-либо проблемы с автомобилем, такой как утечка тормозного масла, проблема с ремнем двигателя или неисправность микросхемы микропроцессора. Подводя итог: когда автомобилю требуется техническое обслуживание и сервис.

Различия в индикаторах приборной панели в некоторых моделях BMW — примеры

Важно отметить, что каждая модель BMW может иметь немного разные сигнальные лампы. Значение каждого может даже варьироваться между конкретными версиями и поколениями BMW. Вот почему всегда полезно свериться с руководством по эксплуатации конкретного автомобиля.

Вот краткий обзор ламп приборной панели некоторых популярных моделей BMW:

• Лампы приборной панели BMW X3 — модели BMW X3 2006 года оснащены рядом стандартных сигнальных ламп приборной панели.
  Более поздние версии BMW X3 2011 года были дополнены дополнительными индикаторами, такими как индикаторы износа тормозных колодок и индикаторы системы контроля давления в шинах.
• Индикаторы BMW E46 на приборной панели имеют все стандартные предупреждения, включая индикатор проверки двигателя, сигнализатор тормозной системы и сигнализатор аккумулятора. E46 также имеет сигнальную лампу температуры, которая указывает, когда двигатель перегревается. Стоит отметить, что в модели M3 E46 вы найдете дополнительные индикаторы.
• Приборные огни BMW E90 включают в себя тот же набор знаков, что и упомянутый выше для моделей E46. Однако к ним присоединилась лампочка системы контроля давления в шинах.
• Контрольные лампы приборной панели BMW F30 включают в себя ряд контрольных ламп, в том числе контрольную лампу двигателя, сигнальную лампу тормоза, сигнальную лампу аккумулятора и сигнальную лампу температуры. BMW F30 был дополнен подсветкой системы контроля давления в шинах, как и E90s.

Как выключить подсветку приборной панели BMW?

Некоторые говорят, что самые простые решения — самые лучшие, так что просто перезапустите двигатель! Это, вероятно, самый интуитивный способ выключить подсветку приборной панели BMW. Шутки в сторону, есть лучшие способы решить эту проблему. Вот несколько вариантов, которые вы можете попробовать, если вам действительно нужно избавиться от индикаторов на приборной панели BMW.

Прежде всего – попытайтесь установить, права система или нет в отношении проблемы. Все, что вам нужно для этого, — это кодирующий кабель и удаленный сеанс с техническим специалистом BimmerTech. Это так просто! Воспользуйтесь одним из наших простых решений для кодирования iDrive — опцией «Диагностика ошибок», чтобы получить полный отчет о вашей системе BMW iDrive.

Индикаторы все еще присутствуют в вашем кластере? Вы всегда можете попробовать сбросить всю систему. «Как мне это сделать?» – спросите вы. Вот ответ. Выполните эти пять простых шагов, описанных ниже, пока все соответствующие сигнальные лампы не будут успешно сброшены:

1. Включите электрическую систему автомобиля, но не запускайте двигатель. Некоторые модели требуют нажатия кнопки зажигания три раза подряд, а другие — только один раз. Вы можете найти конкретные инструкции в руководстве пользователя.
2. Далее найдите кнопку одометра. В большинстве моделей BMW он расположен в левом нижнем углу приборной панели. Нажмите и удерживайте, пока не появится сервисное сообщение.
3. Отпустите кнопку одометра и нажимайте ее, чтобы просмотреть меню, пока не дойдете до сигнальной лампы, которую хотите сбросить. Нажмите и удерживайте ее еще раз, пока не появится сообщение «Сбросить?», а затем отпустите ее еще раз.
4. Теперь снова нажмите и удерживайте кнопку, пока не появится сообщение «Выполняется сброс», пока не появится сообщение «Сброс выполнен успешно».
5. Наконец, выключите автомобиль и заведите его, чтобы убедиться, что свет был успешно сброшен.

Имейте в виду, что сброс сигнальных ламп на приборной панели BMW, таких как индикатор тормозной жидкости или индикатор обслуживания масла, может отличаться в зависимости от каждой модели BMW и ее версии. Если вы не уверены, хотите ли вы пройти этот процесс в одиночку, BimmerTech здесь, чтобы помочь! Наше удаление сообщений об ошибках навсегда удалит тривиальные сообщения об ошибках с ваших экранов BMW.

Сводка

Здесь нет большой тайны. Подсветка приборной панели BMW существует, потому что она является важным элементом безопасности вашего автомобиля. Красные огни имеют решающее значение и требуют немедленного внимания. Желтые в основном информируют вас о рутинных действиях, которые необходимо предпринять. Наконец, синие и зеленые огни будут давать только практическую информацию (например, включены противотуманные фары) — и все!

Конечно, чем моложе модель, на которой вы ездите, тем более широкий спектр датчиков и индикаторов вы, возможно, столкнетесь, однако вы всегда должны обращать внимание на приборную панель вашего BMW. В конце концов, все сводится к тому, чтобы действительно знать свою машину и уделять ей внимание. Ведь предупрежден значит вооружен, не так ли?

Сигнальные лампы Subaru | Что за индикаторы на приборной панели моего Subaru?

Перейти к основному содержанию

14700 Хиндри Авеню

Направления Хоторн, Калифорния

• Отдел продаж: 310-896-2181
• Служба поддержки: 424-631-7745
• Запчасти: 424-631-7767

Дилерский центр LAcarGUY

Скрыть Показать

Что означает этот маленький свет?

Заметили странный или незнакомый свет, появляющийся на приборной панели вашего Subaru? Это может быть обычный световой индикатор или означать потенциальную проблему с вашим автомобилем.

No related posts.
