Регулировка ручного тормоза: настраиваем «ручник» правильно

Одним из элементов тормозной системы является ручной (стояночный) тормоз или, как его называют автомобилисты, ручник. Именно этот элемент удерживает авто в недвижимом состоянии, когда это необходимо.

Автовладельцу точно не известно, когда ему может потребоваться отрегулировать ручной тормоз (а многие не пользуются им вовсе). Но не стоит относиться пренебрежительно к данному элементу тормозной системы, так как от него может зависеть безопасность на дороге (кстати, пройти техосмотр с неисправным ручником не получится).

• 1. Зачем нам нужен исправный ручник
• 2. Когда нужна регулировка ручного тормоза
• Когда же нужно проводить регулировку ручного тормоза?
• 3. Натяжка ручного тормоза – ваши действия

Тем более, что процесс регулировки ручника – один из самых простых процессов самостоятельного ремонта автомобиля. Для его осуществления достаточно обладать базовыми знаниями об устройстве автомобиля.

1. Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

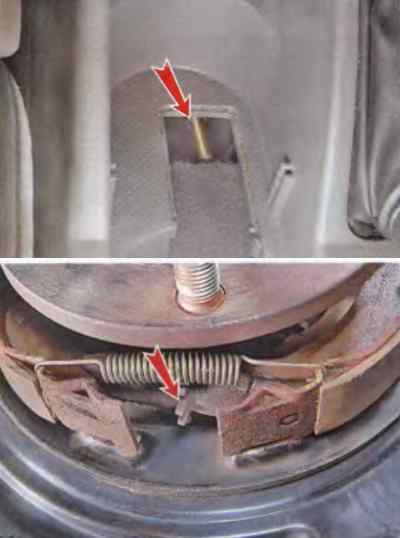

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

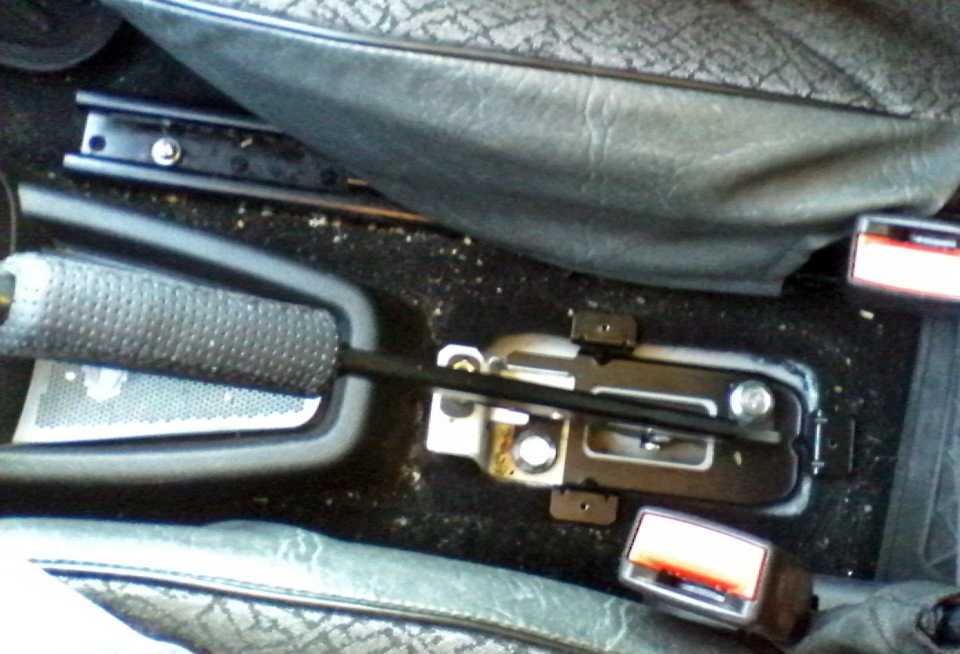

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

2. Когда нужна регулировка ручного тормоза

Диагностику ручника следует проводить примерно один раз на месяц или через каждые 30 тысяч километров пробега. При подозрениях на поломку проводить диагностику ручника можно и чаще, тем более, что она очень проста в выполнении.

Рассмотрим два способа самостоятельной диагностики работоспособности ручного тормоза.

1. Первый способ. Заехать на крутой склон и потуже затянуть рычаг. Если автомобиль устоит на этом склоне, то ручной тормоз в порядке. Если же эксперимент закончился неудачей и автомобиль не остановился, то необходимо полностью натянуть на себя ручник и посмотреть, продолжиться ли движение. Движение продолжилось? Это явный признак необходимости ремонта или регулировки ручного тормоза.

2. Второй способ. Ручной тормоз полностью до отказа натянуть, включить первую передачу, педаль сцепления отпускать плавно. Если ручник исправен, то двигатель заглохнет. Если же ручник неисправен, то автомобиль начнёт медленное движение. Это явный признак необходимости отрегулировать ручник или произвести его ремонт.

Причинами неисправности ручного тормоза могут быть следующие:

1. Сильное ослабления натяга тормозного троса.

2. Изношенность тормозных накладок.

3. Увеличение зазора между тормозными барабанами и колодками.

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

3.

Натяжка ручного тормоза – ваши действия

Ремонт ручного тормоза обычно сводится к замене троса. Но в большинстве случаев для возобновления работы ручника, достаточно просто произвести его натяжку. А это под силу каждому водителю.

Если ручной тормоз отрегулирован верно, количество щелчков во время затяжки рычага должно быть 5-6. Если количество щелчков меньше или больше, значит нужно провести процедуру регулировки.

Регулировка стояночного тормоза, вне зависимости от его конструктивных особенностей, основана на принципе регулировки зазор между тормозными колодками (накладками) и тормозными барабанами (дисками).

Регулируют этот зазор, изменяя длину троса ручного тормоза (его натяжение), который располагается под салонной панелью в нижней части тормозного рычага.

Регулировку натяжения ручного тормоза желательно производить в смотровой яме, на подъёмнике или на эстакаде. На крайний случай можно воспользоваться домкратом и установить под заднюю часть автомобиля опорные козлы. Есть модели автомобилей, в которых регулировка натяга ручника производится прямо в автомобильном салоне (об этом можно уточнить в инструкции об эксплуатации). В таком случае не придётся заморачиваться с поднятием автомобиля.

Натяжка ручного тормоза состоит из таких этапов:

1. Поднять автомобиль и установить его на опору (чтобы иметь доступ к днищу авто).

2. Поднять рычаг ручного тормоза на 1-3 щелчка.

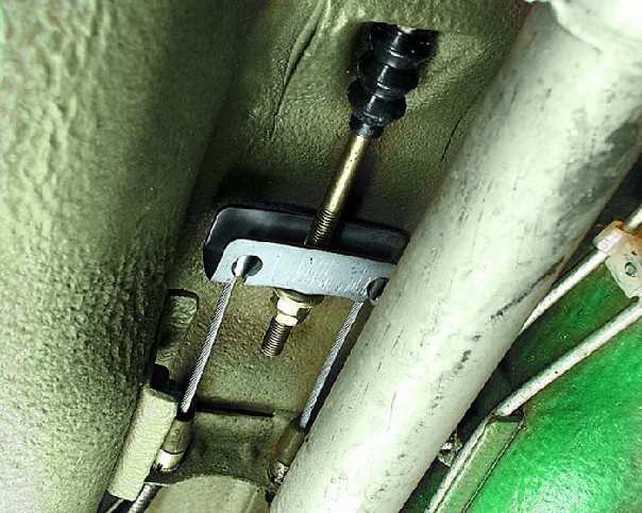

3. Найти и ослабить контргайку от регулировочного устройства через отверстие в тормозном барабане.

4. Завернуть регулировочную гайку и проследить натяжение троса тормозов.

5. Если натяжение троса не осуществилось, то необходим профессиональный ремонт ручного тормоза с заменой его троса. Для этого лучше обратиться к специалистам.

6. Если натяжение прошло удачно, необходимо проверить работу ручника, потянув рычаг «на себя». После этого попробовать покрутить заднее колесо руками. Оно не должно вращаться без усилий. После этого нужно затянуть контргайку, отпустить рычаг ручника и провести ещё один подобный тест. В этом случае колесо должно свободно крутиться.

7. Опустить автомобиль на землю и протестировать работу ручного тормоза в реальных условиях езды. Если что-то происходит не так и есть подозрение, что неисправность не была исправлена, следует ещё раз пройти описанные этапы или обратиться к мастеру-ремонтнику в автосервисе.

Простая регулировка ручного тормоза своими руками: инструкция

Содержание статьи

1. Почему ручник должен быть исправен
2. Конструктивные особенности
3. Когда требуется регулировка
4. Необходимость регулировки ручника
5. Как стучит распредвал: почему так происходит, что делать
6. Как отрегулировать узел
7. Спуск лодки на воду с прицепа: выбираем удобный способ
8. Видеорегистратор с антирадаром: рейтинг лучших, обзоры и отзывы

Всем привет! Думаю, вы все прекрасно знаете, насколько большую роль играет хорошо работающая тормозная система. Помимо торможения и остановки во время движения, в состав узла входит еще и стояночный тормоз. Он же ручник. Потому темой для нашего разговора станет регулировка ручного тормоза, которую вполне можно выполнить своими руками.

Далеко не все автомобилисты могут почувствовать, что ручник ослабил хватку и начал плохо держать машину на неровных участках, склонах и холмах. Есть и те, кто вовсе не пользуется стояночным тормозом, отдавая предпочтение включенной передаче. Но это уже отдельная тема для разговора.

В любой момент ручник может пригодиться. И если он окажется в неисправном состоянии, быть беде. В лучшем случае машина покатится, и вы успеете в нее сесть и остановить движение. В худшем неисправность узла приведет к ДТП, повреждению транспортного средства и многим другим неприятным последствиям.

В действительности настройка стояночного тормоза, который именуется обычно просто ручник, не сложнее, чем настройка зеркал или же регулировка веерных форсунок стеклоомывателя.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

• Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
• Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
• При наличии определенных навыков помогает во входе в контролируемые заносы;
• Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

• Лада Гранта;
• Газель;
• Опель Зафира;
• Лада Калина;
• Рено Логан;
• Лада Веста;
• Шевроле Лачетти;
• Рено Дастер;
• ВАЗ 2110;
• ВАЗ 2107;
• Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

• Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;

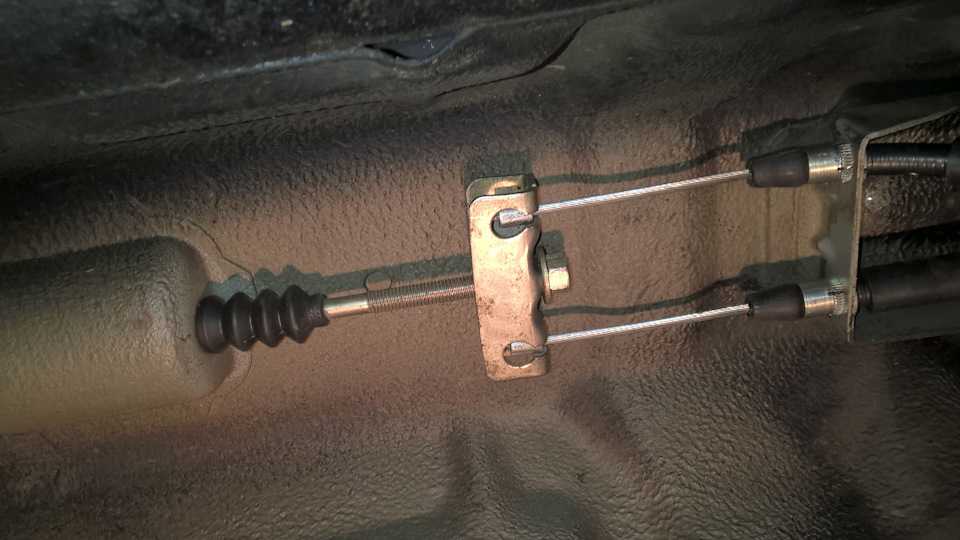

• Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;
• Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Когда требуется регулировка

Бывалые автомобилисты советуют проводить диагностику текущего состояния ручника раз в месяц, либо после каждых 30 тысяч пройденных километров.

Если же есть подозрения на неисправность, откладывать проверку ни в коем случае нельзя. Тем более, провести диагностику довольно легко. Ехать в сервис не нужно.

Предлагаемая инструкция предусматривает 2 способа диагностики ручника, которая проводится своими руками.

• Первый метод. Заедьте на машине на достаточно крутой склон и выжмите ручник не до упора. Если машина стоит и не скатывается, система работает нормально. Если авто начинает движение, затяните трос до конца и наблюдайте за поведение. Если все равно машина едет, ручник нужно регулировать или даже менять;
• Второй метод. Натяните полностью ручник, включите 1 передачу, аккуратно и медленно отпустите педаль сцепления. Тут будет логично вспомнить о принципе работы сцепления на авто. Если с ручником все хорошо, мотор должен заглохнуть. Если же с ручником проблема, авто будет двигаться. Тут нужно ремонтировать или регулировать узел.

Чаще всего стояночный тормоз перестает нормально выполнять свои задачи из-за ослабшего натяжения, износа тормозных колодок или по причине увеличения зазора между колодкой и барабаном.

Необходимость регулировки ручника

Хочется акцентировать внимание на нескольких ситуациях, когда настоятельно рекомендуется самому или даже с помощью специалистов отрегулировать стояночный тормоз.

Также делается в таких случаях:

• менялись тормозные колодки;
• менялись тормозные диски или барабаны;
• регулировались тормозные колодки;
• ремонтировался тросик;
• менялся трос ручника;
• устанавливался регулировочный узел;
• увеличился ход рычага;
• диагностика показала неисправность.

Справиться с регулировкой механического стояночного тормоза может каждый. Это куда легче, нежели самостоятельное выполнение развал-схождения, а также заметно проще на фоне регулировки ближнего света фар на автомобиле.

Как отрегулировать узел

Ремонт обычно предусматривает смену тросика. Но зачастую водители сталкиваются с тем, что натяжение ослабло, и трос следует немного подтянуть.

При правильной настройке во время затяжки ручника должно быть не более 5-6 щелчков. Если их больше или меньше, настройка нужна обязательно. Суть регулировки заключается в том, чтобы поменять зазор между колодками и барабанами (или дисками). Меняется расстояние за счет изменения длины тросика.

Как на видео, так и в предлагаемой мной инструкции работа выполняется в такой последовательности:

• автомобиль поднимается и устанавливается на опоры, если нет эстакады, ямы или подъемника;
• рычаг тормоза выжимается на 1-3 щелчка;

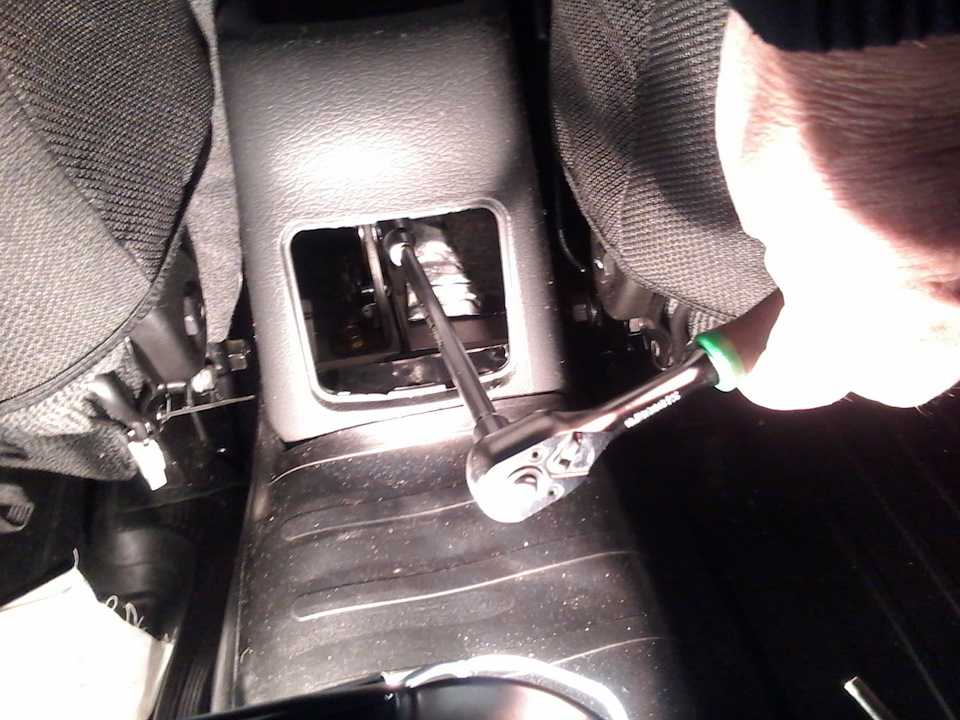

• отыскать контргайку регулировочного узла и ослабить ее;
• прокрутить гайку регулировки и следить за натяжением;
• после этого рычаг полностью вытягивается;
• заднее колесо следует попробовать прокрутить;
• если колесо вращается с большим усилием, натяжка выполнена;
• затягивается контргайка, опускается рычаг;
• проводится повторный тест.

Помимо тестов в момент нахождения автомобиля в подвешенном состоянии, машину обязательно проверяют в реальных условиях. Как это сделать, вы уже знаете.

Сами наглядно видите, что ничего сложного в такой работе нет. Она выполняется буквально за 1 час.

Если у вас есть какие-то замечания, рекомендации или интересные истории, связанные с ручным тормозом, обязательно оставляйте отзывы.

Спасибо всем! Подписывайтесь, пишите комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

Ручной тормоз, регулировка ручного тормоза своими руками. Регулировка стояночного тормоза. как настроить и отрегулировать стояночный тормоз.

Стояночный тормоз в народе именуют ручником, а служит он, что бы удерживать транспортное средство на одном месте длительное время. Применяют его во время стоянки автомашины, остановке на дороге с уклоном и для осуществления в движении резких поворотов на спортивных автомобилях с задним приводом. Стояночная тормозная система также является аварийной или запасной системой, потому что полностью копирует гидравлическую рабочую систему. Использование стояночного тормоза в экстренной ситуации (например, при отказе тормозов) во время движения дает возможность довести автомобиль до полной остановки.

Содержание

• Стояночный тормоз, как проверить его работоспособность
• Выбор рабочего места для регулировки
• Инструменты помощники
• Регулировка ручника, пошаговая инструкция
• Трос ручного тормоза, замена троса, пошаговая инструкция
• Советы профессионалов

Стояночный тормоз, как проверить его работоспособность

В тормозной стояночной системе в основном применяется механический тормозной привод, обеспечивающий передачу тормозного усилия к тормозному механизму от человека. Человек взаимодействует с ножной педалью, тягой или ручным рычагом. Наиболее распространенным механизмом является ручной рычаг, что, как правило, расположен рядом с сиденьем справа от водителя. Ручной рычаг оборудован храповым механизмом, который фиксирует стояночный тормоз в рабочем положении. На этом рычаге находится выключатель контрольной лампы ручника. Сама лампа вмонтирована на приборной панели и включается во время срабатывания стояночного тормоза.

На транспорте с дисковыми тормозами используют следующие конструкции тормозного стояночного механизма — барабанный, кулачковый и винтовой.

Проверять работоспособность стояночного тормоза необходимо регулярно (желательно после каждых тридцать тысяч километров езды), так как ручник может находится в рабочем состоянии, однако очень слабо держать автомобиль, что может привести к скатыванию транспортного средства с уклона и созданию аварийной ситуации. Особенно это касается автомобилей, которые эксплуатируются длительное время.

Для проверки работоспособности ручника необходимо поставить автомобиль на небольшую горку с примерным уклоном в 25 процентов. После этого необходимо остановится, дернуть ручной тормоз вверх до упора, включить нейтральную передачу, отпустив, при этом, педаль тормоза. Если транспортное средство выстоит и не скатится вниз, значит нет необходимости в регулировке стояночного тормоза.

Если поблизости нет подобного уклона, вы можете проверить состояние стояночного тормоза другим способом. Для этого поставьте транспорт на ровную поверхность, после чего необходимо дернуть ручник и поставить в нейтральное положение рукоятку переключения передач. Теперь выйдите из автомобиля и попробуйте самостоятельно толкнуть транспортное средство. Если оно сдвинулось с места, значит стояночный тормоз работает слабо.

Кроме того, существует еще один метод проверки стояночного тормоза. Для этого необходимо затянуть его до отказа, включить первую передачу и медленно отпустить сцепление. Если прибор нормально работает, мотор транспортного средства должен заглохнуть. В ином случае автомобиль начнет очень медленно двигаться, что свидетельствует о необходимости отрегулировать ручник или произвести замену тросика.

Выбор рабочего места для регулировки

Процесс регулировки необходимо проводить на каком-нибудь возвышении — эстакаде, подъемнике или смотровой яме. В крайнем случае можно применить домкрат, а под заднюю часть транспортного средства установить козлы. Обратите внимание на инструкцию по эксплуатации транспортного средства, так как для некоторых систем стояночного тормоза, регулировку следует осуществлять в салоне.

Инструменты помощники

Для регулировки стояночного тормоза вам будут необходимы такие инструменты и материалы:

1. Рожковые ключи на тринадцать.
2. Трещотка.
3. Средний удлинитель.
4. Крайне желательно приобрести смазку WD-40.

Регулировка ручника, пошаговая инструкция

Производить регулировку ручного тормоза необходимо в следующих случаях:

1. Если ход тормозного рычага существенно увеличился.
2. Если вы производили обратную остановку регулировочного приспособления.
3. Если вы производили замену тормозного торса в стояночном тормозе.
4. Если вы производили регулировку положения тормозных колодок.
5. Если вы производили замену тормозных дисков.
6. Если вы производили замену тормозных колодок.
7. Если ручной тормоз вышел из строя.

Для устранения проблем со стояночным тормозом, вы можете прибегнуть к помощи специалистов или отрегулировать ручник самостоятельно, так как сделать это своими силами довольно просто и справится с этим под силу любому водителю, имеющему хотя бы базовое представление об устройстве транспортного средства.

Если стояночный тормоз настроен правильно, количество щелчков при затяжке рычага должно составлять пять или шесть. Если число щелчков больше или меньше, значит необходимо отрегулировать стояночный тормоз.

Регулировка ручного тормоза не зависит от его конструкции и производится по принципу регулировки зазоров между тормозными барабанами (дисками) и тормозными колодками (накладками). Этот зазор необходимо регулировать меняя натяжение троса стояночного тормоза, что расположен в нижней части тормозной рукоятки под салонной панелью.

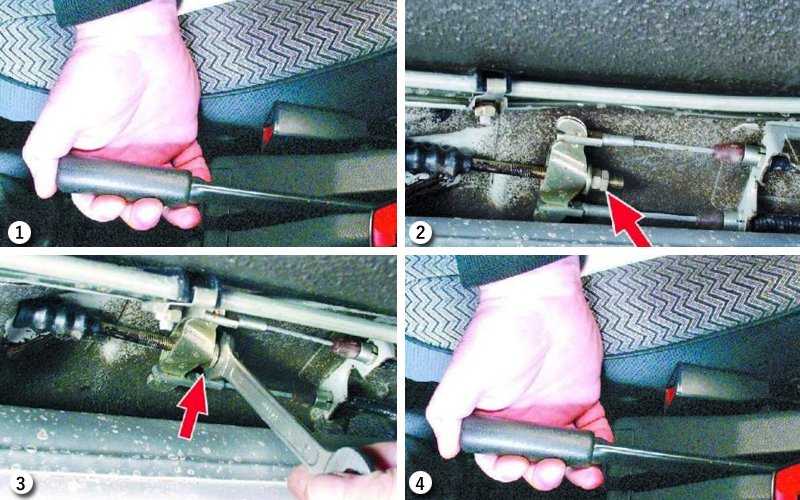

Натягивать ручной тормоз необходимо по следующей технологии:

1. Поднимаем транспортное средство и устанавливаем его на опору для получения доступа к днищу автомобиля.
2. Поднимаем рычаг стояночного тормоза от одного до трех щелчков.
3. Находим и ослабляем контргайку уравнителя через отверстие тормозного барабана.
4. Заворачиваем регулировочную гайку и следим за натяжением троса тормозов.
5. Если натяжения троса не произошло, необходимо как можно быстрее заменить трос стояночного тормоза.
6. Если натяжение прошло нормально, следует проверить работоспособность ручного тормоза, для чего необходимо потянуть рукоятку на себя. После этого пробуем покрутить руками заднее колесо. Оно должно вращаться с трудом. Теперь затягиваем контргайку, отпускаем рычаг стояночного тормоза и снова крутим заднее колесо. В таком случае, оно должно крутиться свободно.
7. На последнем этапе необходимо опустить транспортное средство на землю и проверить работу ручника в оптимальных условиях езды.

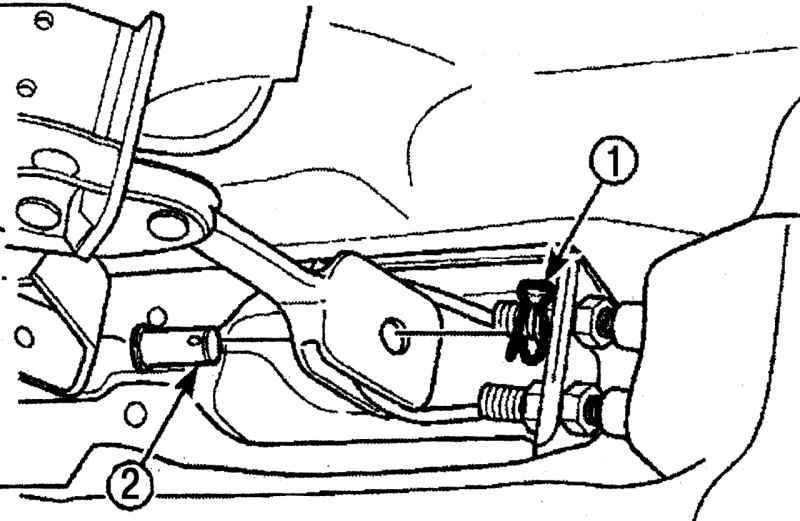

Трос ручного тормоза, замена троса, пошаговая инструкция

Для замены тросика стояночного тормоза вам понадобятся следующие инструменты и материалы:

1. Домкрат.
2. Балонный ключ.
3. Отвертка.
4. Пассатижи.
5. Накидной ключ.

Порядок работы:

1. Для начала необходимо загнать транспортное средство на смотровую яму, эстакаду или подъемник.
2. Затем нужно очистить поверхность гайки и уравнителя.
3. Далее ослабляем контргайку и выкручиваем ее.
4. Так же делаем и с регулировочной гайкой.
5. Подвешиваем заднюю часть транспортного средства — ослабляем колесные болты, поднимаем автомобильным домкратом и подкладываем опоры. Опускаем транспортное средство и снимаем два колеса.
6. Снимаем тормозные барабаны — отворачиваем колесные шпильки и сбиваем их с колодок с помощью молотка.
7. Снимаем заднюю колодку, к которой крепится наконечник стояночного тормоза. После чего снимаем и сам наконечник.
8. Отворачиваем болт, при помощи которого к задней подвеске крепится оболочка тросика.
9. Вытаскиваем из оболочки тросика уплотнительные втулки, после чего из отверстий вытаскиваем и его самого.
10. Достаем из кузовных держателей оболочку и выводим из уравнительной панели кончики  троса.
11. Монтируем новый тросик ручного тормоза.
12. Производим сборку деталей в обратном порядке.

Советы профессионалов

В итоге, хотелось бы отметить, что большинство автолюбителей ошибочно предполагают, что чем реже прикасаться к стояночному тормозу, тем дольше он будет работать. Однако на самом деле это не так. Что бы обеспечить долговечность работы стояночного тормоза, необходимо чаще его использовать. Если его использовать редко, он будет выходить из строя гораздо быстрее в результате скопления пыли, отсутствия смазки, прикипания к оболочке троса и других подобных факторов, которые значительно затруднят перемещение стояночного тормоза, что увеличит предстоящую нагрузку при его использовании. Однако не стоит переусердствовать. Если постоянно тормозить транспортное средство путем использования ручного тормоза, это к добру не приведет, так как основным его предназначением все же является удерживание транспортного средства на месте.

Ручной тормоз: регулировка тросов центральным натяжением — Статьи

Регулировка тросов стояночного тормоза центральным натяжением — важная процедура, без которой сложно представить обслуживания автомобиля. Стояночный тормоз (ручник), позволяет оставаться на месте, без участия водителя даже на крутом склоне. Но к сожалению, ручник со временем теряет свои полезные свойства, и приходится выполнять профилактическую работу.

Особенно полезен ручной тормоз, на сложных участках дороги, где покат назад может привести к аварии. Также, при любой парковке автомобиля — ставить его на ручник, обязательное условие. Исходя из всего, очень важно иметь прочный и надежный фиксирующий элемент.

Кроме стоянки, «ручник» обеспечивает тормоз в нестандартных, и даже экстренных ситуациях. Некоторые опытные водители, с помощью ручного тормоза, могут отправлять машину в контролируемый занос. Ну и самая главная особенность — он служит запасным тормозом, в случае отказа педали.

Работа ручника может быть нарушена из-за ослабленного центрального тросика, натяжение которого ухудшается с каждым годом. И время от времени, необходимо проводить систематическую калибровку стояночного тормоза. Выполняя действия у опытных специалистов, знающих свою работу, можно быть на 100% уверенным в прочном и надежном механизме.

Важно найти опытных специалистов, которые добросовестно, качественно и быстро произведут диагностику и отладку ручника. Для того, чтобы не сомневаться в их профессионализме, и не дать себя обмануть, важно знать, как именно производят регулировку тросиков ручного тормоза.

Итак, важно знать, когда именно заменить или настроить систему стояночного тормоза, и какие признаки указывают на неисправность. Также необходимы теоретические знания по ремонту и отладке, даже если пал выбор на автосервис. В итоге, ваша машина будет крепко стоять, и не сдвигаться с места.

Первые признаки неисправности

Если во время движения машина не снята с ручника, но при этом она движется медленно, но уверено, то с ручником явно есть проблемы. Это запущенный вариант, в основном первые признаки ослабления тросика — это слабое сцепление. Особенно это заметно на крутых склонах. Машина хоть и стоит на тормозе, все равно совершает свое движение, хоть и не заметное с первого взгляда.

Но поломка может иметь скрытный характер, и необходимость регулировки, может казаться ненужной, и не иметь смысла. Поэтому важно проводить регулярную диагностику. Негласное правило требует проверять систему, как минимум раз в месяц при условии, если пробег на месяц составляет менее 30-ти тыс. км.

Есть три причины поломки и некорректной работы системы:

1. Центральный трос перестал держать напряжение.
2. Колодки на дисках или барабане перестали тормозить.
3. Недостаточное сцепление, за счет увеличения зазора.

В случае поломки, существует два простых способа проверки стояночного тормоза. Нужно заехать на дорогу с большим уклоном, и поднять рычаг ручника до упора. Если машина встала замертво и не двигается — повезло, ручник в порядке, можно ехать дальше. Но если машина начинает произвольное движение, то это первый показатель неисправности. Чем быстрей машина продолжает движение, тем больше ослаб тросик. В данном случае, нужно как можно быстрей обратиться за помощью в автосервис.

Вторым способом можно полностью определить неисправность, если в первом случае ничего не понятно. Все что нужно, оттянуть до упора ручку тормоза. Далее включается первая передача, и на малых оборотах нужно двигать машину вперед. Если двигатель сразу глохнет, тормоз работает корректно. Но если машина движется — однозначно требуется ремонт, и натяжка тросика.

Также регулировка стояночного тормоза, обязательна при смене или регулировке колодок. Тросик заметно ослабевает, когда заменяют или ремонтируют тормозной барабан, а также при проточке, замене или установке тормозного диска. Поводом для натяжки, может быть свободный ход рычага, означающий, что тросик сильно растянут. И разумеется, натяжка также нужна при непосредственной замене или ремонте стояночного тормоза.

В случае указанных выше признаках неисправности, не стоит откладывать. Нужно сразу обратиться в автосервис, где высококвалифицированные специалисты, устранят поломку.

Как произвести натяжение троса

Установка тормоза происходит с сопровождением характерных щелчков. Обычно их количество от 5 до 6, но если их становится намного больше или меньше, то это будет означать неисправность и необходимость натянуть, или ослабить трос. Регулировка осуществляется посредством отладки ширины зазора.

Для удобной работы понадобится подъемник, либо смотровая яма. Пользоваться домкратом без специальных подставок, крайне не рекомендуется. В некоторых моделях автомобиля, отладку можно проводить непосредственно изнутри салона. Данное решение очень удобно, и не придется искать подъемник, или яму для осмотра.

Обеспечив доступ к днищу автомобиля, необходимо найти контргайку регулировочного механизма стояночного троса. Подняв рычаг на три щелчка в верх, нужно затянуть контргайку. Если процедура проделана, а результата нет, то придется менять полностью всю систему ручника. В том случае, если натяжение произошло, и колесо зажато, можно опускать машину на землю.

Необходимо произвести проверку на месте, а только потом проводить тестовый заезд в реальных условиях. Процедура проверки исправности стояночного тормоза, описана выше.

От исправности тормозной системы может зависеть жизнь, поэтому лучше доверить ремонт опытному профессионалу. Он произведет быстрый и качественный ремонт, за небольшую плату. Но найти качественное обслуживание крайне трудно, поэтому лучше воспользоваться нашим сервисом Uremont.com. Нужно лишь оставить заявку на регулировку тросов стояночного тормоза центральным натяжением, и выбрать понравившийся автосервис. С нами, вы сможете быстро и надежно починить свой автомобиль!



Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Попробуйте наш сервис по подбору СТО

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

Регулировка ручника

28. 06.2017 Андрей 8 комментариев Греется колесо Лачетти, диски, Лачетти, Ремонт, Ремонт Лачетти, суппорт, Тормозная система, Шевроле

⏰Время чтения: 5 мин.

На этой странице рассмотрим такую тему, как правильная регулировка ручника. А также в конце будет видео на эту тему.

Бороздя просторы интернета я был удивлён тем, как люди регулируют ручник и учат этому других. Ещё больше я удивился, когда решил посмотреть, что поэтому поводу пишут в мурзилках. Как оказалось, там тоже описан довольно странный алгоритм регулировки ручника.

Ладно на Ютубе все друг у друга передирают и вливают в массы одно и тоже, только с разных фотоаппаратов и видеокамер, но мурзилки же вроде должны быть умными книжками, за которые люди платят деньги

Я всегда говорю, что информацию в интернете слушать не нужно, а необходимо только прислушиваться и окончательное решение оставить своим мозгам, а не чужим.

Ну ладно, хватит рассусоливать, поехали…

И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.

Как известно, ручник регулируется в двух местах:

• посредством натяжения троса из салона
• раздвижением колодок в самом механизме

И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.

Но как по мне – это в корне не верно.

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов.

Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.

Тем более постоянно перетянутый трос – это тоже как-то не по Фэншую.

В общем, как по мне правильная регулировка ручника состоит из следующих шагов:

• послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
• разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
• регулируем трос в салоне до необходимых 6-8 щелчков

Важно понять, что трос необходимо не натягивать, а регулировать!

Теперь более детально рассмотрим этот процесс.

Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник

Видим заглушку

Поддеваем ее с правого торца и снимаем

Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника

Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить

Если пыльники порваны, тогда трос также нуждается в замене

В этом месте всё очищаем и также оцениваем целостность троса

Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…

…и один вверху

Снимаем суппорт и подвешиваем его за проволоку

Теперь у нас два пути:

• регулируем ручник
• снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины

Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.

В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)

Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма

Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо. Когда крутим его вверх – колодки разводятся, а когда крутим вниз – отгадайте, что они делают

Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.

Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки – имеет смысл дополнительно зафиксировать диск колёсной гайкой

Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.

В принципе, можно оставить и большее количество щелчков – до 10.

Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.

Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.

Откручиваем болтик крестовой отвёрткой и снимаем диск.

Очищаем все доступные места

и сам диск тоже

Затем я всё обрабатываю преобразователем ржавчины

Ждём пока всё высохнет и почернеет

Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок!!!

Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем

Осталось только отрегулировать ручник по вышеизложенному алгоритму.

Будут вопросы или поправки с дополнениями – милости прошу в комментарии ниже.

Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта

Вот обещанное видео о регулировке ручника

Всем Мира и ровных дорог

По теме:

Как правильно отрегулировать ручной тормоз

Содержание

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

1. Металлической щеткой очистите резьбу регулировочной тяги.
2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

• автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
• действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

• по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
• по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

• Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
• Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
• Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Перед многими автовладельцами часто встает вопрос о правильной регулировке стояночного тормоза. Можно ли это сделать самостоятельно, и если можно, то как? Что такое вообще стояночный тормоз, или в обыденном разговоре, ручник. Для чего он так нужен в любом автомобиле? В данной статье мы попробуем разобраться как же правильно отрегулировать «ручник» не обращаясь за помощью на станцию техобслуживания.

Именно ручник (стояночный тормоз) позволяет удержать автомобиль длительное время на площадках с уклоном, на парковках и тому подобное. Но не только для этих целей он используется. Автогонщики на спортивных авто используют его при достаточно крутых поворотах на большой скорости, потому что именно такой тормоз способен удержать задние колеса. А вот в обыденной жизни он помогает плавно тронуться с места, если вы стоите в пробке и дорога с небольшим (или большим) уклоном, при этом не наехав на стоящего сзади соседа. В общем и целом он очень помогает автовладельцу, но только тогда, когда ручник (стояночный тормоз) отрегулирован правильно.

Устройство стояночного тормоза (ручника).

Его устройство очень простое, но в тоже время надежное. Смысл действия такого тормоза в том, что механический привод (а это либо тяга, либо ножная педаль, либо рычаг) передает усилие, которое идет к механизму блокировки. Такое усилие передается при помощи тросов, а их в разных конструкциях бывает разное количество. Может быть один, есть два, но обычно таких тросов три. Любой трос ручника соединяется с остальными составляющими системы торможения (блокировки) регулируемыми наконечниками. На первый взгляд кажется что это очень сложная система, но это совсем не так, главное понять принцип ее действия и все встанет на свои места.

Основной принцип действия ручника (стояночного тормоза).

Этот принцип прост до невероятности – поднимая рукоять (прижимая педаль), водитель тем самым натягивает трос (или тросы), с ними идет коромысло. Оно уже выравнивает натяжку тросов, затем идет натяжка рычагов блока колес (задних). А уже они раздвигают колодки, которые есть у стояночного тормоза, эти колодки расходятся в стороны и полностью блокируют задние колеса. Тронуться с места становиться невозможно.

Но сегодня есть уже электромеханические тормоза стояночные. Такие механизмы сейчас устанавливаются на современных автомобилях для дисковых тормозов с электроприводом. Здесь дисковый механизм блокировки взаимодействует с двигателем авто. Получается такая картина: после нажатия кнопки и если скорость выше 10 км в час, идет медленное и плавное притормаживание, когда машина остановилась, идет полая блокировка колес.

Такой тормоз действует абсолютно независимо на ходовую часть, ручник же сам автоматом снимается при движении в гору. В принципе эта система очень удобна и надежна, но к сожалению она установлена только на новых (современных автомобилях) на классике или старых авто обычно установлены простые механические «ручники»

Причины, по которым ручник требует регулировки.

Для проверки, требуется ли ручнику вашего авто регулировка, проведите такой тест: Найдите небольшой склон и начинайте съезжать с него, при этом очень плавно поднимайте рычаг. В тот момент, когда Вы ручник поднимите на одну треть – ваша машина должна начинать подтормаживать, а на двух третях полностью остановиться. Когда такой остановки не произошло – необходимо заменять тросы ручника, также причина может быть в тормозных колодках, возможно необходимо заменить их. Если же с тросами ручника и колодками все впорядке — необходимо сделать регулировку ручника.

Если вы своим ручником практически не пользуетесь, есть такое понятие, как закисание троса, что достаточно неприятно и может привести к неприятным последствиям, многие автолюбители пытаются реанимировать такие тросы, но как показывает практика смазка троса ручника wd-40 и прочими жидкостями, не решают проблемы, максимум чего можно ожидать от таких действий – продление работы ручника на пару недель. В итоге всеравно такие тросы придется поменять. Вообще, регулировку ручного тормоза лучше всего проводить хотя бы раз в год.

Регулировка ручника.

Первым делом проверяем трос. Нажмите на него или натягиваем с усилием, если ваш трос не двигается в оболочке – произошло закисание. Если трос ручника Вам удалось натянуть, и при опускании рычага ручника трос не вернулся в исходное положение т.е. пружинки на свели колодки – такой трос тоже является нерабочим. В обоих случаях трос надо срочно менять!

Если трос нормальный, свободно двигается в оболочке, возвращается в исходное положение — делаем регулировку.

Первое что нам нужно сделать – добраться к узлу регулировки, для этого снимаем пластиковую крышку (находится между передними сидушками) сзади

В разных автомобилях доступ к регулировочным гайкам расположен по разному, в некоторых необходимо снимать верхнюю крышку как на фото ниже

Далее, когда доступ к узлу регулировки открыт, опускаем ручку стояночного тормоза строго вниз (до упора), затем прижимаем ключом на «10» гайку натяжки и ослабляем другим ключом на «10» контргайку. Теперь регулировочной гайкой подтягиваем трос и проверяем натяжение тросов ручника. Правильный ход рычага (рабочий) должен действовать только в определенных пределах – это от 2 до 4 щелчков. Если же ручка вытягивается более чем на 4 щелка, стоит подвести (подтянуть) трос еще. Если регулировка сделана и рычаг ручника поднимается на 2-4 щелка, тогда затягиваем гайку уравнителя, при этом гайка регулировки должна плотно удерживаться. Следующим шагом нам необходимо проверить задние колеса, не перетянут ли ручник. Задние колеса должны двигаться без трений и плавно.

А вот если при такой настройке вы увидели недостатки в конструкции ручника, нужен ремонт, причем только мастера! Есть, конечно, специальные наборы для ремонта неполадок стояночного тормоза, но ваша безопасность на дороге стоит намного больше, чем экономия на самостоятельном ремонте!

Вывод

Как видим процесс регулировки ручника не так уж и сложен и справиться с этим может каждый автолюбитель, главное желание и пол часа свободного времени.

Независимо от стажа водителя и уровня его подготовки, практически с каждым периодически случаются глупые нарушения техники безопасности при езде. Одна из наиболее распространенных ситуаций – это начало движения при поднятом ручнике. Казалось бы, прогрел автомобиль, начал ехать на минимальных оборотах, постепенно их увеличиваешь, а машина, хоть убей, не хочет ехать. И примерно на сотом километре замечаешь, что едешь с активированной системой ручного тормоза. Два-три раза повторения данной ситуации, и ручник перестает должным образом выполнять свои функции.

Умом каждый понимает, что сам виноват в данной ситуации. Остается только вовремя исправить положение, иначе ручник попросту будет бесполезен. Потому регулировка тормоза имеет такое большое значение для обеспечения безопасности всех участников движения.

Еще один распространенный случай, когда водитель при экстренном торможении или нет, сначала поднимает ручник, потом уже жмет на педаль тормоза. Опять же, торс ручника растягивается, и тот через некоторое время перестанет должным образом функционировать.

Наиболее опасная ситуация возникает тогда, когда водитель даже не подозревает о неисправности ручного тормоза. В этом случае машина, поставленная под углом на ручник, просто покатится в сторону уклона. А последствия могут быть какими угодно. Потому регулировка ручного тормоза – вид ремонта автомобиля, которому следует уделять особое внимание.

Как проверить исправность ручного тормоза

К сожалению, не многие из водителей знают, что проверять исправность ручника следует каждые 30 000 км. Есть четкие правила, определяющие исправность ручника. Если он в порядке, значит будет удерживать машину на месте при уклоне в 25 градусов. Рычаг тормоза при этом может быть поднят на 2-8 щелчков. Эти условия даже прописаны в Правилах дорожного движения.

Но можно определить исправность ручника даже в том случае, если у вас нет площадки, которая могла бы обеспечить такой уклон. Для проверки работы системы достаточно произвести следующие действия:

• устанавливаем машину на ровной площадке;
• поднимаем рычаг тормозной системы на 2-3 щелчка;
• при помощи домкрата немного приподнимаем одно из задних колес;
• пытаемся провернуть приподнятое колесо, если тормоз исправен – значит, колесо практически не будет поддаваться.

Затем следует проверить рабочий ход самого рычага. Если ход ручника больше восьми щелчков, система не сможет удержать автомобиль на спуске. Если меньше двух, то при движении будет наблюдаться незначительная пробуксовка колес.

Есть еще один способ проверки исправности ручника. Для этого нужно поднять рычаг до упора и включить первую передачу. Затем плавно опускаем педаль сцепления. Если ручник исправен, мотор должен заглохнуть, если нет, то машина медленно начнет движение даже при поднятом рычаге ручного тормоза. В этом случае потребуется либо регулировка, либо замена троса ручника. Но в большинстве случаев достаточно просто подтянуть трос, что сделать довольно просто. Регулировку практически каждый сможет провести самостоятельно.

В среднем тормозные колодки, установленные на задних колесах авто, изнашиваются через каждые 100 000 км пробега. Но этот показатель может изменяться в ту или иную сторону в зависимости от характера вождения. Потому периодически нужно проверять и эту часть тормозной системы. Если колодки изношены неравномерно, значит, следует произвести такую процедуру, как регулировка ручного тормоза.

Как работает ручной тормоз

Отрегулировать ручник достаточно просто, для этого не нужно быть автомехаником. Но все равно, чтобы все действия произвести правильно, следует разобраться в том, как именно работает ручник. Основная его функция заключается в удержании автомобиля на месте, если он стоит под углом. Но помимо этого, без ручника не обойтись при трогании с места во время остановок на подъеме, а также он является страховкой на случай выхода из строя рабочей тормозной системы.

Принцип действия и устройство данной системы просты, потому отрегулировать ее сможет практически каждый. Рычаг тормоза соединяется с тросиком. При резком поднятии ручки тот натягивается, воздействуя либо на задние тормозные колодки, либо на трансмиссию, в зависимости от особенностей устройства системы. Но в большинстве случаев автомобили оснащены упрощенной моделью ручника, где тросик передает усилия непосредственно к тормозным колодкам.

При натягивании троса усилие равномерно передается на колодки обоих задних колес. Уравнивает натяжение коромысло, соединяющее центральный трос с боковыми.

Когда ручник активируется, об этом сигнализирует индикатор, расположенный на приборной панели. Потому не нужно забывать смотреть на лампочку ручника прежде, чем начать движение.

Как отрегулировать стояночный тормоз

В большинстве случаев ручник перестает функционировать должным образом именно по причине растянутого троса. Само понятие регулировки ручника заключается именно в том, чтобы натянуть тросик до максимума. Для этого достаточно подготовить необходимые инструменты и произвести некоторые простые действия. Подробная инструкция, которая поможет натянуть ручной тормоз, предоставлена ниже. Но первое, что нужно сделать – это определить, как именно осуществляется регулировка ручного тормоза для вашей модели автомобиля.

На некоторых авто можно осуществить регулировку непосредственно из салона. Таким удобством оснащены, в основном, новые модели авто. Но в большинстве машин регулятор стояночного тормоза, то есть регулировочная гайка, выносится за пределы салона. В этом случае не обойтись без смотровой ямы, эстакады либо домкрата.

В первом случае нужно снять пластиковый щиток, расположенный над рычагом тормоза. Под ним и находится регулировочная гайка, которую просто нужно будет подтянуть ключом на 10.

Во втором случае контргайка расположена непосредственно на уравнителе. Более подробная инструкция, которая поможет подтянуть ручной тормоз для обеих конструкций ручника, предоставляется ниже:

• поднимаем ручник на один-два щелчка, эта мера необходима только для моделей автомобилей, выпущенных до 1995-го года;
• ключом на 10 ослабляем контргайку уравнителя;
• затем эту же гайку затягиваем до момента максимального натяжения троса;

• если трос не удается затянуть до максимума, его следует полностью заменить;
• после этого следует проверить полный ход ручника. Для автомобилей, выпущенных до 1995-го года, он должен составлять 4-5 щелчков, для более новых моделей – 1-2 щелчка;
• до упора затягиваем контргайку;

• пока автомобиль еще находится на домкрате, следует полностью опустить ручник и провернуть колеса. Они должны вращаться ровно, без рывков.

Отрегулировать ручник? Вот как это делается!

тюнинг блог 3 Февраль 2022 Руководство по ремонту и настройке автомобилей, Советы, продукты, информация и прочее

В следующем посте содержится один Reparaturanleitung для заклинившего или недостаточного тормозного эффекта ручного тормоза. Ручной тормоз также называют стояночным тормозом, и в автомобилях с барабанными тормозами он имеет различные недостатки. Наиболее распространенными признаками являются неравномерное торможение, недостаточное торможение или полное отсутствие торможения, либо ручной тормоз застрял так, что колеса больше не могут свободно вращаться. Чтобы иметь возможность определить реальную проблему вообще, вы должны сделать следующие вещи.

Чтобы колеса могли свободно вращаться, ось или автомобиль должны быть подняты. При отпускании ручного тормоза ( Обязательно зафиксируйте автомобиль от откатывания ) колеса должны свободно вращаться. Однако при включении стояночного тормоза они должны блокироваться. Также необходимо проверить, присутствует ли тепловыделение на задних колесах. Идем дальше Трос ручника проверен на наличие перегибов и повреждений. Даже малейшая трещина в кожухе может привести к его ржавчине внутри и постепенному ухудшению функциональности ручного тормоза. Вы проверяете груз, вытягивая веревку и перемещая ее. И не отпускает одну сторону ручного тормоза должным образом, тогда часто пахнет горелым .

Если видно, что ручник уже не работает должным образом, то необходимо демонтировать колеса и тормозные барабаны. Однако, если тормоз заедает, это может сильно затруднить разборку. Пара ударов молотком и одновременная установка между тормозным барабаном и анкерной пластиной могут помочь ослабить компоненты. Тормозные колодки обычно вылетают вместе с этой кампанией. Следует избегать повреждения анкерной пластины по возможности избегать . Если тормозные барабаны сняты, барабанные тормоза необходимо тщательно осмотреть. Затем включите состояние Реверсивный рычаг и подвижность проверяет, возвращается ли запорное устройство также в упор. Проблема может быть и в автомате регулировки или в другом. Один второй человек теперь должен быть ручным тормозом в автомобиле тянуть и отпускать , в то время как другой проверяет функционирование тормозных колодок/системы. Здесь в основном видно, одинаков ли тормозной трос с обеих сторон тянет и тянет обратно . Если одна сторона не тянет назад, следует снова проверить направляющую и трос. В сложных случаях также имеет смысл сделать это , отцепив трос ручного тормоза , чтобы проверить легкость перемещения компонентов.

Общие инструкции по ремонту: Заменить тормозной трос на переднем рычаге управления / отрегулировать стояночный тормоз

Эти инструкции можно использовать для автомобилей с аналогичной конструкцией. Под кожаной манжетой ручника в салоне можно Отрегулировать рычаг управления . Обычно вы можете просто потянуть манжету вверх , вытянуть . Если посмотреть на видную теперь регулировочную гайку , завинченную (поворачивается вправо), то ход рычага регулируется больше. Но вы должны использовать ручной тормоз не затягивайте слишком туго , потому что тормозной трос застревает еще быстрее, если длина троса короче. Вам нужен только этот набор хода рычага , на этом все.

Для снятия короткого тормозного троса необходимо полностью открутить регулировочную гайку открутить (повернуть налево). Полезно затянуть передние гайки крепления , снять и, возможно, задние , чтобы решить проблему . Часто устанавливаемый длинный резьбовой стержень легче вытаскивается из направляющей. Затем кабельное соединение принадлежит соединительному зажиму между задним и передним тормозным тросом , разделенному . Это легко сделать плоскогубцами и отверткой. Чтобы высвободить его из зажима, трос должен пройти дальше , вдавив его в зажим . Теперь потяните рабочий рычаг до упора и вытолкните резьбовой стержень из направляющей . После снятия резиновой втулки, которая почти всегда установлена, тросик можно снять. Для того, чтобы переустановить новый или сделанный проходным тормозной трос, слив должен быть выполнен в порядке, обратном . Если был заменен только трос переднего тормоза, следует использовать базовую настройку .

Руководство по ремонту, замена обоих задних тросов стояночного тормоза

Эти инструкции можно использовать для многих автомобилей с аналогичной конструкцией. Замена тросов заднего ручника не очень сложная. Спереди сначала необходимо отсоединить соединительный зажим на тросе переднего тормоза. Затем придется снять две клипсы, которые часто устанавливаются справа и слева от колес. Трос часто проходит через направляющие оборвана проволока оборвана и треснула. Затем тормозной трос идет естественным путем после ослабления НЕ наносите песто на этот слой! вернуться в исходное положение. Вот почему вы должны снять направляющие троса после снятия , хорошо очистить, а затем смазать . Если соединительные зажимы тормозных тросов ослаблены со стороны колеса, можно снять весь трос стояночного тормоза, включая распределитель тормозного усилия. Затем можно установить новую веревку. Контактные поверхности также должны быть хорошо очищены и смазаны.

Инструкция по ремонту для базовой настройки барабанного тормоза

Эта инструкция также может быть использована для многих автомобилей с аналогичной конструкцией.

• Отключите автоматическую регулировку барабанного тормоза.
• Автоматическая регулировка должна быть затянута на барабанном тормозе, тормозной барабан должен просто на него насаживаться.
• Рычаг стояночного тормоза необходимо несколько раз сильно потянуть.
• Однако не устанавливайте слишком большой ход ручного тормоза.
• Теперь поверните тормозные барабаны и потяните ручной тормоз зуб за зубом, убедившись, что барабаны затянуты равномерно.
• Автоматическая регулировка должна быть отрегулирована до тех пор, пока она не станет ровной.
• Теперь установите колеса и затяните их с указанным моментом.

Во время пробной поездки несколько раз сильно задействуйте ножной и ручной тормоз. Это может быть полезно на гравийной дороге, чтобы увидеть стабильность тормозного эффекта.

Руководство по ремонту: Регулировка стояночного тормоза

Данное руководство можно использовать также для многих автомобилей с аналогичной конструкцией. Регулировка холостого хода рычага ручного тормоза находится за крышкой на центральной консоли. После раскладывания центральной консоли (при наличии) ее необходимо опорожнить. Обычно спереди есть скрытый клапан, который можно выдвинуть плоской отверткой. Обычно за щитком находится один или несколько винтов Torx, которые можно использовать для регулировки свободного хода ручного тормоза. Но здесь можно не изменение тормозного эффекта на колесах, а только регулировка свободного хода срабатывания ручного тормоза. Тормозной эффект может быть только при регулировке тормозных колодок . Как упоминалось выше, их можно найти в задних тормозных дисках. На некоторых автомобилях подлокотник можно снять или это уже делается, подняв кожаную манжету на ручнике, чтобы можно было добраться до регулировочных винтов.

Совет: Если ручник больше не регулируется из-за неисправности тросов ручника, наша статья «Ремонт троса ручника: обратите на это внимание!» в решении проблемы

Важно следующее примечание:  В целях безопасности tuningblog рекомендует выполнять все работы по ремонту, проверке и техническому обслуживанию исключительно в специализированной мастерской! Хотя наша информация обобщается в меру наших знаний и убеждений, мы не можем нести никакой ответственности за ее содержание. Поэтому вся информация «без гарантии».

Конечно, это еще не все!

В этой категории тюнинг-блога есть руководства и инструкции по распространенным дефектам/ремонту автомобиля и по установке аксессуаров/деталей для тюнинга. В наших статьях просто объясняются распространенные дефекты и соответствующий ремонт, а также объясняется, как становятся заметными первые признаки дефекта. В большинстве случаев у нас также есть начальные подсказки к инструкциям по ремонту в наших инструкциях по ремонту приблизительно Стоимость предстоящего ремонта указана. Цель нашей подкатегории « Руководство по ремонту автомобилей » предназначено для создания форы в знаниях для следующего посещения мастерской с начальными советами. Это может избавить вас от утомительного устранения неполадок, а мелкие вещи, возможно, можно будет сделать самостоятельно. То же самое относится, конечно, к установке аксессуаров/деталей для тюнинга. Здесь тоже хотелось бы помочь с реализацией инструкциями и советами. Об этом есть и много других постов. Ниже выдержка из последней и ЗДЕСЬ есть все предыдущие инструкции:

«tuningblog.eu» — мы держим вас в курсе автотюнинга и стайлинга автомобилей с помощью нашего журнала по тюнингу и каждый день представляем вам последние тюнингованные автомобили со всего мира. Лучше всего подписаться на нашу ленту, и вы будете автоматически проинформированы, как только появится что-то новое об этом сообщении и, конечно же, обо всех других сообщениях.

Регулировка стояночного тормоза Subaru (дисковые тормоза).

Не только для злых салазок! — Блингстром

Мы часто смотрим на ручку стояночного тормоза как на пусковое устройство для дрифта. Хотя он может это сделать, он обычно используется для предотвращения откатывания вашего Subaru от другого Subaru, который вы недавно заметили на стоянке.

Используете ли вы его каждый день или игнорируете…. хорошо иметь исправный рычаг стояночного тормоза.

Со временем и по мере использования ваш трос, вероятно, немного растянется, а колодки стояночного тормоза также изнашиваются по мере использования… особенно при частом использовании. К счастью для нас, Subaru, как и другие производители, сделали их относительно простыми в обслуживании с минимальным набором инструментов. Если это именно та работа, которую вы с нетерпением ждете, продолжайте читать!

Если вы заинтересованы в полной версии этой поделки, вы можете потратить на нее около полутора часов. Если вы просто выполняете регулировку с помощью рычага, вы можете легко сделать это менее чем за 15 минут.

Сняв несколько колес, нам понадобится надежный ударный гайковерт, домкрат и подставки для домкрата. Для наших ручных инструментов нам понадобится пара отверток с плоской головкой, чем больше вариантов, тем лучше. Далее в списке идет крестообразная отвертка и, наконец, пара гаечных ключей на 10 мм, чтобы завершить все необходимые инструменты.

Электрическая отвертка Milwaukee

Отвертка Philips Отвертка Klein Philips Stanley

Эти гаечные ключи с трещоткой Gearwrench — отличный инструмент, который всегда под рукой. Я использую их почти каждый день.

Мы хотим начать с задней части автомобиля, но сначала нам нужно поднять заднюю часть автомобиля над землей. Убедитесь, что вы стоите на ровной поверхности, и используйте надлежащий противооткатный упор (на переднем колесе), чтобы предотвратить скатывание автомобиля. Теперь, когда все в воздухе и закреплено, вы можете снять задние колеса.

3.. 2.. 1.. Взлет! Если вам нужна помощь, чтобы поднять свой Subaru в воздух или правильно установить домкрат, перейдите по этой ссылке, чтобы узнать, как это сделать.

Теперь, когда задние колеса сняты, вы можете найти резиновое уплотнение в крышке ротора, открывающее доступ к регулятору стояночных башмаков. Теперь с помощью регулировочного колеса или отвертки с плоской головкой вы можете отрегулировать положение наружу по направлению к шляпке ротора, чтобы быстрее зафиксировать башмаки. Если ваш парковочный рычаг выдвигается наружу более чем на 7-8 щелчков, это ваш выбор. В противном случае, если ваш рычаг сработает до 7-8 щелчков, вам нужно будет вытащить обувь внутрь от шляпы. Вам нужно будет переместить регулятор, чтобы приблизить его, не выкручивайте колесо регулятора до упора в одну или другую сторону, мы рассмотрим последний шаг ниже.

При снятом колесе можно снять эту резиновую втулку, в ней прячется регулятор.

Довольно сложно его сфотографировать. Но есть верхняя часть кабельной клетки, которая находится внутри.

Если хотите, можете снять весь ротор и сделать регулятор более заметным.

Перед повторной установкой ротора убедитесь, что ваши башмаки отцентрированы. В противном случае это будет плохое время.

После регулировок вам нужно еще раз проверить стояночный рычаг, включив его и отсоединив колодки. Теперь вы можете проверить, не слишком ли сильно отрегулирована обувь. Если это так, вы можете обнаружить, что ротор больше не вращается свободно и застревает в башмаках. Вы захотите повернуть регулятор обратно внутрь, чтобы облегчить это. В противном случае вы можете перегреть свои роторы и колодки, что вызовет множество проблем, одна из которых — настолько сильный перегрев, что колодки разваливаются.

Внутренняя часть шляпки заднего ротора — это место, где стояночный тормоз прижимает колодки, чтобы ваш автомобиль не откатился. Если вы оставите его включенным или отрегулируете слишком туго, это может привести к чрезмерному нагреву и износу, что может привести к деформации ротора и/или повреждению ступичного подшипника.

Далее вам нужно будет отрегулировать только что выполненные регулировки, зайдя внутрь автомобиля, чтобы отрегулировать рычаг и натяжение троса. Со временем при ежедневном использовании ручника тросик может растянуться, для борьбы с этим нужно будет периодически его проверять. К счастью, это немного проще, чем снимать задние тормоза.

Просто стояночный тормоз болтается там, где обычно.

Садясь в машину, вы должны убедиться, что машина включена и колеса заблокированы, прежде чем мы начнем все регулировать. Далее мы отвинтим или снимем ручку переключения передач, это позволит снять кожух переключателя и прикрепить окантовку. После того, как вы сняли обшивку багажника, вы увидите два винта, которые держат центральную консоль, открутите их. Теперь вы можете отстегнуть кнопку на кожаном чехле стояночного тормоза и перейти к центральной консоли. Открыв его, вы можете открутить два верхних винта, которые позволят вам снять верхнюю часть консоли. Если у вас есть подогрев сидений, вы можете отключить соединения с переключателями, чтобы полностью убрать его с дороги. В противном случае вы можете просто отложить его в сторону.

Центральная консоль вот что нам нужно снять, чтобы получить доступ к кабелю. Отстегните кнопку рычага парковки, чтобы снять ее.

Начнем со снятия окантовки переключателя. Вы можете снять ручку переключения передач, чтобы полностью удалить ее.

Я оставил ручку переключения передач включенной и просто отодвинул ее в сторону.

Переместив переключатель в сторону, вы можете добраться до этих винтов, снимите нижние винты с каждой стороны.

Открыв центральную консоль, вы можете удалить эти винты и снять центральную консоль.

Теперь вы увидите то, что искали, трос и регулировочные гайки стояночного тормоза. С двумя гаечными ключами вы захотите удерживать нижний на месте, ослабляя верхнюю гайку. Теперь вы можете вращать нижнюю гайку по часовой стрелке, чтобы натянуть трос и опустить точку зацепления. Если вы обнаружите, что бросок слишком длинный (слишком много кликов) по часовой стрелке, это исправит вас. Закручивание нижней гайки против часовой стрелки ослабит трос, если зацепление будет слишком слабым. Используйте стояночный тормоз, когда вам нужно, пока не найдете свои 7-8 щелчков для полного включения.

Убрав центральную консоль, вы легко сможете найти регулятор стояночного тормоза.

Крепко удерживая нижнюю гайку, можно повернуть верхнюю против часовой стрелки, чтобы начать регулировку. Движение по часовой стрелке натянет трос, а против часовой стрелки ослабит регулировку троса. Не торопитесь и повторите тестирование, чтобы найти золотую середину в 7-8 кликов.

Убедившись, что вы находитесь в безопасной зоне, вы можете проверить удерживающую способность стояночного тормоза. Лучше всего это делать вдвоем, чтобы в машине всегда был кто-то, кто будет удерживать и отпускать тормоза во время проверки. В противном случае вы можете убедиться, что автомобиль находится на передаче, с включенным стояночным тормозом, теперь снимите противооткатный упор и вернитесь в автомобиль. Теперь вы можете удерживать тормоз, переключиться на нейтраль, а затем проверить, что ваш стояночный тормоз крепко держит желаемые 7-8 щелчков!

Крепко держите скалу!

Поздравляем! Вы улучшили удерживающую способность стояночного тормоза, больше не будете сомневаться в себе при парковке на крутой улице или подъездной дорожке. Я бы всегда рекомендовал использовать оба для дополнительной безопасности, никто не хочет быть человеком, который обнаружил, что его машина вкатилась в другую машину или пруд.

Электрическая отвертка Milwaukee

Отвертка Philips Klein

Отвертка Philips Stanley

Шестеренчатый ключ с трещоткой

Дэн Энгстрем 22 октября 2020 г. Комментарий

0 лайков

Ручной тормоз

jpg» border=»0″ align=»center»>           (Также называется «стояночный» тормоз и «аварийный» тормоз.) См. наше краткое обсуждение ручного тормоза. ~~~ В эту статью включены следующие процедуры — Регулировка ручного тормоза. Замена троса ручного тормоза. ~~~ Примечание: Ручной тормоз следует регулировать всякий раз, когда задние тормозные колодки изношены настолько, что вы можете поднять рычаг на пять щелчков без заметного тормозного действия. Важно, чтобы тросы были отрегулированы таким образом, чтобы «компенсирующая» или «балансировочная» штанга (непосредственно под регулировочными гайками на ручном тормозе) была горизонтальной при включении ручного тормоза. Если задние тормозные колодки отрегулированы правильно, но компенсационный рычаг после регулировки тросов ручного тормоза не находится в горизонтальном положении, один трос может быть растянут и, если оставить его в эксплуатации, со временем порвется. Если только один из кабелей оборван или поврежден, вам не нужно заменять другой, но один кабель будет натянут больше, чем другой. Легче отрегулировать два троса одного возраста, поэтому мы рекомендуем заменять оба троса при выходе из строя одного из них. ~~~ Процедура регулировки ручного тормоза Поддомкратьте заднюю часть автомобиля и установите ее на подставки. При необходимости отрегулируйте задние тормоза. Подойдите к передней части автомобиля и снимите резиновый чехол с рукоятки тормоза. Используйте два гаечных ключа на 10 мм, чтобы ослабить верхнюю гайку на верхней части троса. Удерживайте кабель от проворачивания с помощью отвертки в пазу. Ослабьте обе стороны. Потяните рычаг вверх на три щелчка. Заверните нижние гайки на тросах так, чтобы каждое заднее колесо можно было просто провернуть вручную. Тормозное усилие должно быть одинаковым с обеих сторон. Когда у вас четыре метки на ручке, колеса должны быть остановлены, и вы не сможете повернуть колеса вручную. Снова отпустите тормоз и убедитесь, что колеса свободно вращаются и «отбалансированы» — оба останавливаются одновременно. При необходимости отрегулируйте. Когда тормоза натянуты на четыре метки и рычаг и свободны, когда рычаг отпущен, у вас все в порядке. Когда они встанут правильно, наденьте верхние гайки на нижние. Держите нижний одним ключом, пока затягиваете верхний — это зафиксирует регулировку. Установите на место резиновый чехол. Опустите автомобиль на пол. ~~~ Процедура замены троса ручного тормоза Заблокируйте передние колеса, чтобы предотвратить движение. Полностью отпустить ручной тормоз. Слегка отодвиньте регуляторы тормоза. ПРИ ЗАДНИХ КОЛЕСАХ, ОСТАВШИХСЯ НА ЗЕМЛЕ, снимите шплинт с корончатой ​​гайки на оси заднего колеса. Отметьте гайку и конец оси, через который прошел шплинт, чтобы при замене можно было затянуть гайку в том же месте. Ослабьте гайку задней оси с помощью 36-мм (1-7/16-дюймовой) головки на 3/4-дюймовом стержне прерывателя и «читере» — отрезке трубы длиной около четырех футов, чтобы надеть его на стержень прерывателя, чтобы дать больше крутящего момента. uts с обеих сторон имеют нормальные протекторы — левый свободный, правый плотный. Снимите корончатую гайку, затем поднимите автомобиль. ПРЕДУПРЕЖДЕНИЕ — Ослабьте две корончатые гайки (по одной с каждой стороны), когда автомобиль стоит на земле. Крутящий момент корончатой ​​гайки должен составлять не менее 217 футо-фунтов — рычага, необходимого для ее снятия, достаточно, чтобы свалить автомобиль с домкрата. Примечание: Если ваш автомобиль оснащен вращающимися винтами (как у нас), корончатые гайки не будут доступны с колесами автомобиля. После снятия задних колес нам удалось опустить тормозные барабаны на большие деревянные блоки и надежно затянуть стояночный тормоз. Это плюс вес автомобиля на деревянном блоке удержали тормозные барабаны на месте, пока мы снимали и позже заменяли корончатые гайки. Ослабьте колесные болты/гайки, поднимите заднюю часть автомобиля и надежно установите ее на домкраты. Снимите болты/гайки крепления колес и снимите задние колеса. При необходимости отверните регулировочные звездочки тормоза, затем снимите тормозной барабан со шлицов на оси заднего колеса. Теперь у вас есть внутренняя работа задних тормозов. Снимите резиновый чехол с ручки тормоза (внутри автомобиля). С помощью двух гаечных ключей на 10 мм ослабьте и снимите регулировочные гайки в верхней части троса (по две с каждой стороны). Удерживайте кабель от проворачивания с помощью отвертки в пазу. Снимите компенсационный рычаг. Вернитесь к задней части автомобиля и отсоедините болт, которым трос ручного тормоза крепится к опорной пластине (на задней части опорной пластины). Примечание: Если вы заменяете оба кабеля, делайте это по одному кабелю за раз, чтобы у вас был другой кабель в качестве руководства по сборке. Протяните задний конец кабеля и направляющую кабеля и кабель через опорную пластину и вытяните остальную часть кабеля из направляющей трубки. Очистите кабель и направляющую трубку. Примечание: На автомобилях выпуска с 1 августа 1966 года колея задних колес шире. Эти модели имеют более длинные тросы ручного тормоза. Сравните длину нового кабеля и старого кабеля, чтобы убедиться, что у вас есть подходящий запасной кабель. Смажьте весь трос любой универсальной смазкой. Вы можете смазать пальцы и медленно пропустить трос через пальцы — немного грязно, но вам нужно хорошее покрытие смазки по всей длине троса. Пропустите передний конец троса через направляющую трубку, а задний конец троса – через опорную пластину тормоза. Установите тормозные колодки и прикрепите трос ручного тормоза к рычагу на задней колодке. Свободно установите гайку регулировки троса и контргайку на рычаг ручного тормоза. Если вы заменяете оба кабеля, повторите вышеописанное для другого кабеля. Переустановите тормозной барабан. Примечание: Так как в задних тормозных барабанах нет подшипника, установка проста. Просто наденьте новый барабан на шлицы вала заднего колеса. Единственная проблема, с которой вы можете столкнуться, — это установка нового барабана на новые колодки. Полностью отверните регулировочные звездочки тормоза, чтобы обеспечить зазор. Установите колеса на место. Отрегулируйте тормоза в соответствии с процедурой регулировки тормозов. Отрегулируйте трос ручного тормоза в соответствии с описанной выше процедурой. Осторожно опустите заднюю часть автомобиля на землю. Убедитесь, что 36-миллиметровые гайки тормозного барабана затянуты с правильным моментом 217 ftlbs, а также правильно затянуты колесные болты (гайки с проушиной).   * * * * *

ручной тормоз

ручной тормоз Размышления о ручном тормозе Morgan
от Лорна Голдмана в пабе eMOG

…сработал ручной тормоз моего Моргана 4/4 -1989 проблемы. Когда я нажимаю на ручной тормоз, он работает, но не оставаться в этом положении после того, как я отпущу ручку. Юп ван Хага, Харлем. Нидерланды

Привет, Юп!

Это отличная возможность немного поразмыслить о ручной тормоз Morgan до 7/1993. Хотя большинство первых впечатлений от него менее чем звездный, со временем мы, водители LHD, можем полюбить его, потому что он очень гибкое вспомогательное средство для вождения, которое может заставить машину выполнять несколько увлекательных трюков. (которую мудрость подсказывает, что я должен воздержаться от описания). Мое понимание заключается в том, что расположение рычага для водителей с правым рулем немного ограничивает его использование.

Вот ваш ответ. Вы кладете большой палец на руку ручку рычага и потяните назад, пока она не защелкнется. (сногсшибательная сила НЕ нужен..только кабель сломаешь). Все это, как говорится, большинство из нас обнаружили, что угол, под которым вы обращаетесь к рычагу, является главным важность. Например, я обнаружил, что могу легко задействовать ручной тормоз, если сижу на водительском месте, а не с пассажирского без номера неудачных попыток.

Для вашей проблемы я бы сначала проверил саму ручку. Если открутить хромированную кнопку сверху ручного тормоза и потянуть вверх вы обнаружите, что он ввинчивается в стержень с пружиной вокруг него. Убедитесь, что пружина не сломана, а стержень плотно затянут. рабочий штифт. Если все в порядке, кнопка прикручивается плотно, но не слишком (2) плотно.

WATCHPOINT: По вопросу эффективности ручного тормоза, во-первых, он не может работать хорошо или в все БЕЗ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ ЗАДНИХ (с ручной регулировкой) ТОРМОЗОВ. На самом деле, одна из лучших причин его существования заключается в том, что он служит индикатором того, насколько хорошо или плохо отрегулированы задние тормоза или их регулировка требует внимания. (что является регулярным и ОЧЕНЬ важным обслуживанием задание на все до 7/1993 Морганс). Кликните сюда для большего.

А Вторая область, которую нужно проверить, — это задний тормозной узел. Делайте кабели и тяги затягиваются равномерно при нажатии на тормоз? Если нет, это также может создать ваши симптомы. Вы проверяете это, глядя на то, как работает система. на задней оси, когда кто-то включает ручной тормоз. Корректировка для Провисание кабеля на вашей модели связано с гайками на кабеле прямо перед задней частью. ось. Сначала убедитесь, что ваши задние тормоза правильно отрегулированы… это очень важно. (Если вы не знаете, как это сделать… спросите. Это нужно делать раз в несколько тысяча миль). Затем поместите рычаг ручного тормоза в его первую прорезь и отрегулировать люфт на оси.

Последнее, что нужно проверить, — это износ храпового квадранта. и нижняя часть рабочего стержня/штифта. Этот квадрант выглядит как клин пирога с зубцами на краю дуги. Если эти зубы слегка изношены (и они довольно быстро изнашиваются) или стержень / штифт упираются в ручной тормоз немного пожевал, не «цепляет».

Лучшее решение — очистить квадрант и рабочий пин напильником или поменять комплектующие на новые! Первое решение будет нормально работать .. это для меня.

Доступ к этой области не доставляет удовольствия. Он находится под крышка редуктора. Иногда вы можете получить к нему доступ через отверстие перед ним… но скорее всего придется снимать кожаный чехол, откручивать металл кожух коробки передач и поднимите его сзади, пока вы не сможете справиться с рукой рычаг тормоза. Вам не придется полностью снимать металлическую крышку… просто поднимите его и поддержите.

Наконец, вот подарок от удивительного Мориса Оуэна, Дизайнер Моргана 30 лет. Он обнаружил, что если обернуть небольшой расширяющаяся пружина вокруг троса ручного тормоза в этой маленькой 3-дюймовой области между кронштейном заднего моста и Т-образным механизмом сзади.. ручной тормоз эффективность увеличивается минимум на 35%.

Прокладка троса предохранительного тормоза (до 7/1993)

Все тросы ручного тормоза Morgan имеют одинаковую длину. Трос проложен над поперечиной в задней части трансмиссии. затем ПОД левая опора коробки передач затем между корпусом коробки передач и конец монтажного ушка. Кабель должен затем быть более чем достаточно долго, чтобы достичь соединения предохранительного тормоза.
.
Тормозные колодки стягиваются возвратными пружинами колодок находящиеся внутри тормозного барабана при отпущенном ручном тормозе. Там другой возвратной пружины нет и не требуется.

Там должен быть один кабельный зажим, который держит кабель к левому аккумулятору пола, когда он выходит из туннеля приводного вала и до того, как он достигает крепления на задней оси. Трос проходит по всем поперечинам.

Стоп-сигнал
Лорн Голдман

Лампа ручного тормоза служит индикатором низкого уровень в бачке тормозной жидкости. Когда свет мерцает во время движения, это часто может не иметь никакого отношения к ручному тормозу и происходит потому, что резервуар достаточно низок, чтобы уровень изменился достаточно, чтобы активировать свет с перерывами. Чтобы вылечить, проверьте уровень резервуара и проверьте аварийный выключатель, к верхней части которого прикреплен провод. Также проверьте маленький плунжер в колпачковом переключателе.

Ручной тормоз активирует ту же лампочку с выключателем находится на рычаге рядом с коробкой передач. Доступ можно получить, подняв или снятие крышки редуктора.

Отдельный кабель
Жан-Фредерик Фро

На конце припаян бронзовый наконечник. троса со стороны рычага. Нет ничего необычного в том, что он расшатывается… один из худших замыслов Моргана здесь. Чаще всего феррула падает на землю, когда это происходит.

Однако в некоторых случаях кабель будет растянут и предотвратить это. В этом случае феррула скользит до конца троса и удерживается там, но регулировки троса недостаточно так что все, что вы видите, это движение задней навески, пока не будет устранена слабина но не хватает ни хода, ни силы, чтобы натянуть туфли на ударные.

В обоих случаях вы можете посмотреть либо с панель доступа с вращающейся крышкой или снизу автомобиля. Ты можете посмотреть и посмотреть, скользит ли наконечник по кабелю или нет иметь один на всех больше. Если что-то из этого произошло, это место вне туннеля. работу, чтобы получить достаточный доступ к узлу ручного тормоза. Маленький доступ панель просто не достаточно большая. Тщательно обезжирьте кабель, обильно флюса и припаяйте обратно паяльной лампой или паяльником.

ЗАДНЯЯ

Как отрегулировать ручник?

Содержание

• 🚗 Какие бывают регулировки ручника?
• 🔧 Как отрегулировать ручник?
  • Случай 1: Регулировка ручника в салоне
  • Случай 2: Регулировка ручника под шасси
  • Случай 3: Ваш автомобиль оснащен электросистемой
• 🔍 Как проверить тягу ручника?
• 💰 Сколько стоит отрегулировать ручник?

Le ручной тормоз Также называемый стояночным или аварийным тормозом, он является важным элементом безопасности вашего автомобиля. Действительно, код маршрута предусматривает, что все транспортные средства должны иметь стояночный тормоз, способный полностью остановить транспортное средство. Однако со временем ручник может выйти из строя и стать неэффективным. Затем нужно заново отрегулировать ручник.

🚗 Какие бывают регулировки ручника?

Если колодки дискового или барабанного тормоза изношены, ручной тормоз необходимо отрегулировать заново. Действительно, если колодки или тормозные колодки слишком изношены, это увеличит ход рычага ручного тормоза, препятствуя полному движению автомобиля.

Чтобы исправить это, существует два метода регулировки вспомогательной тормозной системы:

• Ручная регулировка: это винтовая система, расположенная на тросах или рычагах, позволяющая регулировать длину органов управления и, следовательно, амплитуда хода рычага ручного тормоза.
• Автоматическая регулировка: это система изменения расстояния между тормозными колодками и колодками в зависимости от износа их накладок.

Знаете ли вы: на барабанных тормозах ручник надо регулировать чаще, чем на дисковых.

🔧 Как отрегулировать ручник?

Ручной тормоз необходимо каждый раз регулировать. редакция , а также если вы заметили слишком большой ход рычага ручного тормоза. Ручной тормоз регулируется в двух местах под шасси автомобиля и в автомобиле. Мы объясним, как это сделать, в этом руководстве по регулировке ручного тормоза.

Требуемый материал:

• Инструментарий
• Защитные перчатки

Корпус 1: Регулировка ручного тормоза в пассажирском компартменте

, чтобы вы понадобились, чтобы выбороть в центре. Используя гаечный ключ, сначала ослабьте гайку на потолочном светильнике, чтобы ослабить кабели. Затем несколько раз нажмите на педаль тормоза. Затем затяните потолочную гайку, пока кабели не будут почти натянуты. Потяните рычаг ручного тормоза несколько раз. Наконец, установите рычаг ручного тормоза во 2-ю прорезь, затем затяните гайку фары до тех пор, пока тормозные колодки не будут слизаны.

При правильной регулировке ручного тормоза ход рычага не должен превышать 8 шагов. Точно так же убедитесь, что колеса свободно вращаются, когда стояночный тормоз не задействован.

Случай 2: регулировка ручного тормоза под шасси

Вам потребуется поднять автомобиль, чтобы получить доступ к днищу автомобиля. Там вы найдете регулировочный механизм, состоящий из регулируемого стержня с резьбой. Нужно лишь отрегулировать натяжение троса, чтобы он был правильно натянут, не мешая вращению колес.

Случай 3: Ваш автомобиль оборудован электрической системой

Все больше и больше автомобилей, особенно с автоматической коробкой передач, используют электрическую систему управления стояночным тормозом. Если это так, вам придется пойти в гараж, чтобы настроить его.

🔍 Как проверить тягу ручника?

Неисправность ручного тормоза также может быть связана с неисправностью сцепления. Рычаг представляет собой набор тросов и стержней, которые соединяют рычаг ручного тормоза с различными компонентами тормоза.

Действительно, в некоторых случаях возможно засорение или коррозия соединения, что мешает его нормальному функционированию.

Чтобы убедиться, что он работает правильно, выполните следующие действия:

• Сначала поднимите автомобиль домкратом и установите его на опоры домкрата, чтобы он оставался устойчивым.
• Затем осмотрите различные детали, из которых состоит рулевая рубка под машиной. Если одна из деталей вышла из строя, ее необходимо заменить.
• Не стесняйтесь наносить проникающее масло на корродированные или заблокированные детали по мере необходимости.
• Проверить фланец или рычаг управления стояночным тормозом. Обычно должен быть небольшой люфт.
• Наконец, проверьте рычаг ручного тормоза. Убедитесь, что выемка, позволяющая заблокировать ручку ручного тормоза, работает исправно. Также убедитесь, что рычаг ручного тормоза надежно удерживается после нажатия.

💰 Сколько стоит отрегулировать ручник?

Регулировка ручного тормоза — это быстрое и недорогое вмешательство, которое обычно должен выполнять профессиональный механик. В среднем на регулировку ручного тормоза в гараже можно рассчитывать от 20 до 50 евро. Время работы по регулировке ручника в среднем составляет 30 минут.

Поэтому не забудьте отрегулировать ручник, если заметили слишком большой люфт при его активации. Напоминаем вам, что все наши доверенные механики в вашем распоряжении, чтобы отрегулировать ваш ручной тормоз. С Vroomly сравните лучшие механики и выберите самую дешевую или наиболее близкую вам по рейтингу. Вы наконец-то реально сэкономите на обслуживании и ремонте своего автомобиля!

Главная » Блог » Советы автомобилистам » Как отрегулировать ручник?

26.05.2022

Процедура регулировки ручного тормоза – Автомобили и моторы онлайн

Резюме:

— Определение ручного тормоза
— Виды регулировки ручного тормоза
— Порядок регулировки ручного тормоза
— Регулировка ручного тормоза в Мельбурне

Немного истории

, От рождения в незапамятные времена у автомобиля ручной тормоз был таким же, как и рабочий тормоз, и представлял собой тормозную колодку велосипедного типа, непосредственно блокирующую колеса.

Вскоре и в соответствии с новым законодательством он был отделен от рабочего тормоза (или ножного тормоза), чтобы быть независимым элементом и действовать как аварийный тормоз в случае возникновения чрезвычайной ситуации.

Ручной, стояночный или аварийный тормоз — это устройство активной безопасности, которое необходимо регулярно проверять. В этом посте даны советы по процедуре регулировки ручного тормоза.

Определение ручного тормоза

Ручной тормоз — это независимое устройство, которое должно приводиться в действие с помощью механических органов управления: оно должно блокировать автомобиль в неподвижном состоянии, позволять трогаться с места на склонах и действовать как аварийный тормоз.

В соответствии с Правилами дорожного движения транспортное средство должно быть оборудовано двумя независимыми тормозными устройствами для остановки и удержания транспортного средства в неподвижном состоянии, оно должно включать устройство аварийного торможения, оснащенное независимыми органами управления, удерживаемое в рабочем положении с помощью исключительно механическое устройство.

Работа ручного тормоза

Ручной тормоз воздействует на оба колеса одной оси (переднее или заднее): он состоит из рычага управления, соединенного с двумя тросами, позволяющими приводить в действие тормозные элементы колес.

Имеет ручное и автоматическое регулировочное устройство и может воздействовать непосредственно на элементы тормоза:

— суппорты;

– колодки и диски;

– тормозные колодки и барабаны (= тормозные элементы, расположенные на колесах).

Полезно знать: Электрические ручные тормоза устанавливаются на многие автомобили последних моделей. Он включает в себя механическую связь, обязательную по законодательству (без которой технически можно обойтись). Кроме того, он, как правило, больше не включает устройство ручной регулировки.

Виды регулировки ручного тормоза

Регулировка ручного тормоза обусловлена ​​износом трущихся частей (колодок или накладок колодок), что увеличивает ход рычага ручного тормоза. Есть два наложенных решения регулировки:

– ручная регулировка: это система с регулировочным винтом, расположенным на тросе или рычажном устройстве, позволяющем регулировать рычаг ручного тормоза.

– автоматическая регулировка:

◦ Для барабанных тормозов обеспечивает постоянный шаг колодок с помощью системы рычагов и собачек.

◦ Для дисковых тормозов это встроенное в тормозной суппорт устройство, компенсирующее ход поршня в соответствии с износом колодок.

Полезно знать: Барабанные тормоза, которые находятся в процессе исчезновения, часто требуют регулировки ручного тормоза, что приводит к удалению барабанов.

Процедура регулировки ручного тормоза

Обычно регулировка ручного тормоза проверяется при каждом сервисе и в случае слишком большого хода рычага ручного тормоза эта проверка проводится в двух местах:

– под шасси: потребуется вмешательство под транспортное средство для доступа к механизму регулировки, состоящему из регулируемой резьбовой тяги, реже регулировка троса каждого колеса.

– в салоне: В этом случае регулировочный винт расположен близко к рычагу ручного тормоза, что часто требует частичной зачистки или снятия центральной консоли.

Способ регулировки может быть специфическим (см. технический журнал автомобиля). Во всех случаях необходимо соблюдать следующие инструкции:

– Убедитесь, что колеса не заблокированы, рычаг стояночного тормоза отпущен, а автомобиль стоит на земле.

– Проверить эффективность включенного ручного тормоза: оба колеса должны быть заблокированы.

– В зависимости от автомобиля отрегулируйте настройку между 3 и 6 стопорными метками на рычаге тормоза.

Регулировка ручного тормоза на суппорте

На автомобилях с устройством, воздействующим на суппорт ручного тормоза, регулировка зазора ручного тормоза осуществляется непосредственно на суппорте, который расположен сверху на тормозном диске, рядом с дифференциалом. Поэтому необходимо выполнить регулировку троса. Эта схема является самой распространенной, и ее можно встретить на многих автомобилях.
