Открытие багажника с брелка сигнализации Томагавк: постоянно показывает

Последние модели противоугонных систем Томагавк оснащаются такой полезной функцией, как отворение пятой двери нажатием на кнопку пульта. Используется пейджер с пятью клавишами. Открытие багажника с брелка Томагавк осуществляется нажатием на клавишу, имеющую пиктограмму «Автобагажник» и удерживанием её три секунды. Багажник должен отщёлкнуться.

Содержание

  1. Что понадобится
  2. Инструкция подключения
  3. Особенности подсоединения
  4. На брелке Tomahawk постоянно показывает открытый багажник


Узнайте, как отключить виброрежим на брелке сигнализации Томагавк.

Что понадобится

Для реализации подключения лёгкого доступа к 5 двери при помощи пульта сигнализации Томагавк (868 mhz, Tomahawk SL 950, CL 700, X5, X3, Z3, Z5, D 900, 434 mhz frequency, CL 500, 10.1, 9.9, 9.7, 7.1, 9.5, 9.3, 7.2) вам понадобятся детали и узлы:

  • концевой выключатель автобагажника Томагавк;
  • электропривод для 5 двери;
  • шесть метров провода;
  • пятиконтактное или четырёхконтактное реле;
  • клеммы и разъёмы «Мама».Открытие багажника: Купить систему бесконтактного открытия крышки багажника

Дополнительно можно установить кнопку открывание багажника из салона автомобиля. Место размещения выбирается на свой вкус.

Инструкция подключения

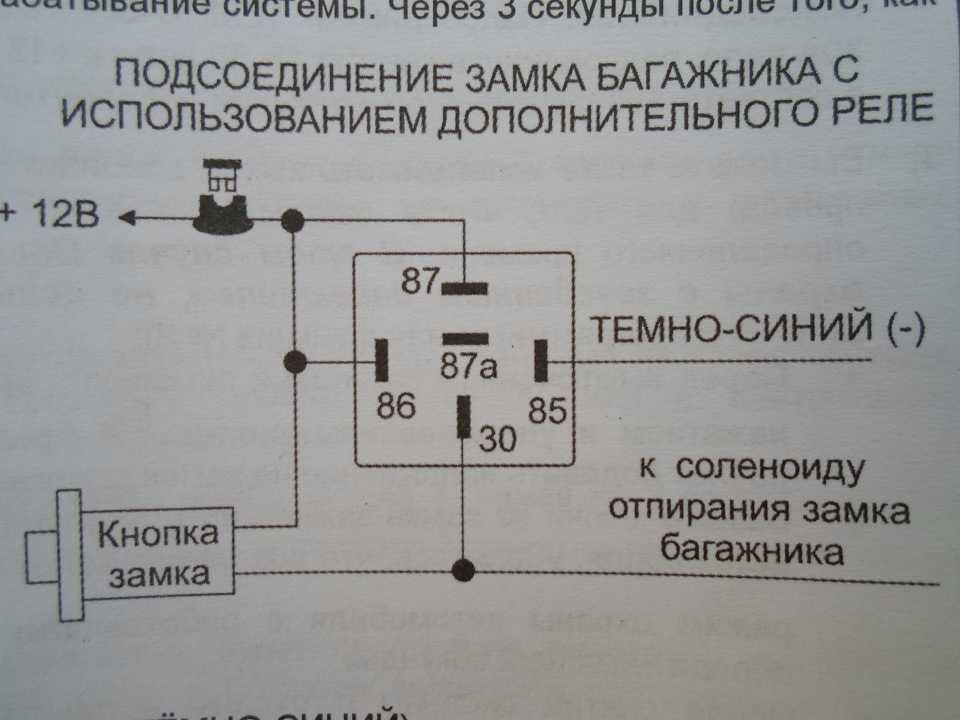

Дистанционное открывание багажника пультом охранной системы Томагавк (TZ 9010, TW 9020, 9030, 9000, 9031, 9100, 7010, 9011, 5000, 4000, 7100) можно осуществить, используя несложную схему. Учтите, что открытие багажника происходит «минусовым» импульсом с 18-ти контактного разъёма блока управления. Сигнал (300 мА) длительностью одна секунда приходит по чёрно-жёлтому проводу. Он подсоединяется параллельно проводу кнопки в салоне (если она имеется). Один контакт клавиши подключается к массе кузова автомобиля.

К первому контакту реле подсоединяется провод от сигнализации и кнопки. Нормально разомкнутый контакт «релюшки» соединяется с плюсовой клеммой аккумулятора. Последний контакт 4-х пинового реле связываем с клеммой электропривода, «ноль» которого идёт на массу.Открытие багажника: Купить систему бесконтактного открытия крышки багажника Проверьте работу дистанционного отщёлкивания 5 двери, нажав соответствующую кнопку пульта.

Особенности подсоединения

Подключение механизмов отщёлкивания пятой двери с брелка охранной системы Томагавк (CL 550, LR 1010 LC, LR 950 LE, Q9, G 9000, S 700, Z1) осуществляется по вышеизложенной инструкции. Только с блока управления нужно использовать провод розового цвета.

Соблюдайте базовые правила проведения электротехнических работ. Тщательно изолируйте контакты во избежание их окисления. Избегайте скруток. Соединяйте провода пайкой или на клеммы. Не допускайте сопряжения с датчиком открытого багажника, сигнализация даст сбой. Автомобиль невозможно будет поставить на охрану, так как «мозги» посчитают, что он открыт. Или, напротив, отворение 5 двери приведёт к срабатыванию противоугонной системы.


На брелке Tomahawk постоянно показывает открытый багажник: что делать

На коммутаторе часто высвечивается информация об незакрытом багажнике, хотя он закрыт.Открытие багажника: Купить систему бесконтактного открытия крышки багажника Как исправить этот глюк?

  1. Первым делом обследуйте концевой выключатель. Откройте багажный отсек и отвёрткой нажмите его. Посмотрите индикацию на пульте.
  2. Отыщите местоположения блока управления. По электрической схеме найдите всю задействованную проводку на открытие багажника. Проверьте соединения проводов.
Новинки авто > Автосигнализации >

как открыть багажник с брелка сигнализации, комбинация кнопок

Многие владельцы современных автомобилей оснащают его продвинутыми охранными системами типа Starline, ведь они позволяют реализовать множество удобных функций. Так, можно установить турботаймер, настроить автозапуск по таймеру или температуре, а также производить открытие багажника с брелка Старлайн А91, А63 или А92.

Содержание

  • 1 Комбинация кнопок для управления багажником
  • 2 Дистанционное открытие багажника Старлайн A91
  • 3 Как открыть и закрыть багажник с брелка сигнализации StarLine A91
  • 4 Что делать, если на Старлайн А91 не открывается багажник
  • 5 Как быть, если на Старлайн А91 постоянно показывает открытый багажник

Последняя опция является дополнительной и для ее реализации потребуется поработать.Открытие багажника: Купить систему бесконтактного открытия крышки багажника Зато после этого на любой модели, включая Hyundai Elantra XD или Лада Калина 2 можно будет открывать багажник дистанционно. Подробнее об особенностях подключения рассказано далее. Как разблокировать пульт сигнализации Starline.

Комбинация кнопок для управления багажником

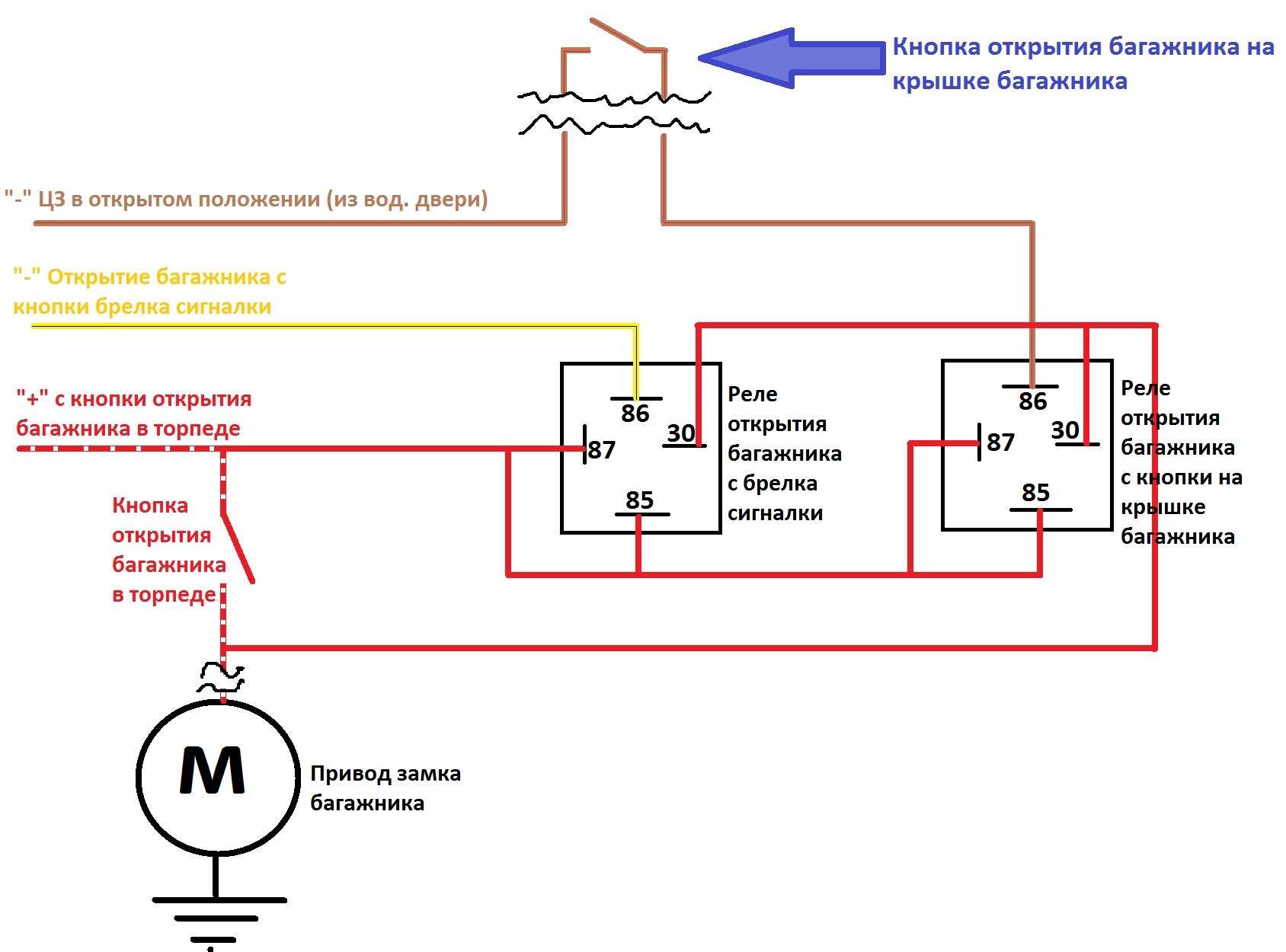

Перед тем, как открывать задний отсек с пульта, необходимо подключить его. Для грамотной реализации нужно приобрести дополнительное реле. Важно, чтобы колодка была со встроенным диодом. Согласно схеме, это позволит не спалить блок самоиндукции. Особенностью установки данного диода является его правильное расположение.

Дело в том, что он пропускает сигнал каждой из полярностей только в одну сторону. Соответственно, его подключение должно быть реализовано следующим образом. Значит, диод необходимо развернуть белой полоской (часто нарисована на корпусе) в сторону сужения треугольника (см. схему), а «минусом» — к желто-черному проводу.


Для корректного подключения необходим желто-черный провод, выходящий из 18-ти контактного разъема (15-й контакт).Открытие багажника: Купить систему бесконтактного открытия крышки багажника Это отрицательный выход дополнительного канала 1, через который реализуется данная функция открытия багажника. Максимальный ток нагрузки составляет 200 мА. Положительный контакт можно взять с 6-ти контактного разъема автозапуска мотора.

Разблокировка кнопок брелка Старлайн

Дистанционное открытие багажника Старлайн A91

Если все работы выполнены верно, то функция отмыкания багажника через дополнительный канал 1 будет подключена автоматически. Открывание отделения происходит автоматически после нажатия определенной комбинации клавиш на брелоке. Сначала длительно нажимается третья кнопка (до сигнала), а затем коротко кликается первая клавиша. В результате пульт издает три коротких звуковых сигнала, а автомобиль трижды моргает габаритными огнями и открывает замок заднего отсека.


Как открыть и закрыть багажник с брелка сигнализации StarLine A91

При отмыкании заднего отделения срабатывает реле, и отсек открывается.Открытие багажника: Купить систему бесконтактного открытия крышки багажника Это очень удобно, ведь можно положить груз, не ставя кладь на землю. Функция дистанционного открытия реализуется посредством гибкого программирования брелока или управлением Starline R. После этого открыть отделение можно с пульта или через мобильное приложение телефона (если оно установлено). При этом закрытие багажника происходит только вручную – в автомобиле нет доводчиков крышки.

Что делать, если на Старлайн А91 не открывается багажник

Иногда система может сбоить и доставлять хлопот своему владельцу. Если отделение не открывается после нажатия третьей клавиши длительно и первой коротко, то следует проверить несколько деталей.

Check на брелке сигнализации Старлайн

Во-первых – батарейку самого пульта. Из-за слабого заряда сигнал может просто не доходить или доходить с искажением к центральному блоку сигнализации. Из-за этого команда попросту выполняется некорректно. Также необходимо протестировать аккумулятор авто.Открытие багажника: Купить систему бесконтактного открытия крышки багажника Возможно, его заряд слишком мал для реализации задачи.


Во-вторых, нужно проинспектировать механизм замка багажника. Есть вероятность, что причина не в электрической, а в механической части и дверь не открывается из-за этого. Также следует проверить исправность датчика положения крышки багажника и при необходимости провести его регулировку.

В-третьих, проверить правильность подключения, которая описана выше. Реле должно обязательно быть с диодом, а сам диод – развернут правильной стороной. Желательно прозвонить провода соединения (желто-черный и красный) чтобы проверить их на разрыв.

В-четвертых, проанализировать состояние прошивки сигнализации. Не всегда последняя версия прошивки корректно взаимодействует с замком багажника и дополнительными функциями. В этом случае помогает откат на более ранние версии.

Отзывы о Pandora DX 50s

Как быть, если на Старлайн А91 постоянно показывает открытый багажник

Некоторые владельцы сигнализации Starline А91 сталкиваются с проблемой, когда значок открытого багажника горит даже после его закрытия.Открытие багажника: Купить систему бесконтактного открытия крышки багажника При отмыкании заднего отсека, сигнализация снимает охрану и дополнительно отключает датчик удара. Соответственно, открытие багажника является событием, заслуживающим индикации. А вот закрытие двери в момент, когда автомобиль не под охраной – нет. Обновление данных происходит автоматически, но сделать это можно и вручную. Чтобы индикация открытия багажника пропала с экрана после закрытия крышки, необходимо нажать кнопку «*».

Оставить отзыв

Переключатель открытия багажника | Автозапчасти O’Reilly

Сравнить

Многоцелевой коммутатор Dorman OE Solutions с 2 терминалами

Сравнить

Переключатель крышки багажника Dorman OE Solutions

Сравнить

Dorman OE Solutions 2 Выключатель крышки багажника терминала

Сравнить

Dorman OE Solutions 2 Терминальный многоцелевой коммутатор

Сравнить

Многоцелевой коммутатор Dorman OE Solutions с 4 терминалами

Сравнить

Переключатель крышки багажника Dorman OE Solutions

Сравнить

Dorman OE Solutions 4 Переключатель открывания крышки багажника

Сравнить

Переключатель крышки багажника Dorman OE Solutions

Сравнить

Стандартный 18-контактный многоцелевой переключатель зажигания

Сравнить

Стандартный 16-контактный многоцелевой переключатель зажигания

Сравнить

Стандартный переключатель замка зажигания 3 на крышке багажника

Сравнить

Стандартный переключатель зажигания 2 на крышке багажника

Сравнить

Стандартный переключатель зажигания 4 клеммы на крышке багажника

Сравнить

Стандартный переключатель замка зажигания 2 на крышке багажника

Сравнить

Стандартный замок зажигания, 4 клеммы, выключатель крышки багажника

Сравнить

Стандартный универсальный разъем зажигания с 4 контактами

Сравнить

Стандартное зажигание 6 Клеммный выключатель фар

Сравнить

Стандартный 6-контактный выключатель фар

Сравнить

Многоцелевой коммутатор ACDelco

Сравнить

Многоцелевой коммутатор ACDelco

Сравнить

Многоцелевой коммутатор ACDelco

Сравнить

Многоцелевой переключатель ACDelco

Сравнить

Многоцелевой коммутатор ACDelco

Как отрегулировать защелку багажника

Как отрегулировать защелку багажника | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены замка багажника

Место обслуживания

241,97 — 791,72 долларов

Диапазон цен для всех автомобилей Кнопка защелки использовалась несколько раз, чтобы открыть багажник.Открытие багажника: Купить систему бесконтактного открытия крышки багажника

Замки багажника состоят из механических компонентов и электроники. Все это может со временем изнашиваться, в результате чего в вашем автомобиле защелка работает плохо, а в некоторых случаях вообще не работает.

Если вы заметили какие-либо признаки неисправности замка багажника, вероятно, вам необходимо заменить или просто отрегулировать замок багажника. Регулировка защелки багажника может быть именно тем, что необходимо, чтобы багажник вашего автомобиля снова работал должным образом. В этой статье мы расскажем, как отрегулировать замок багажника.

  • Примечание : Эта процедура будет работать только в том случае, если узел замка багажника находится в надлежащем рабочем состоянии и не вышел из строя.

  • Предупреждение : Неправильная регулировка замка багажника может привести к преждевременному отказу замка или к тому, что замок не открывается или не закрывается. Будьте осторожны при регулировке замка багажника.Открытие багажника: Купить систему бесконтактного открытия крышки багажника

Часть 1 из 2: Подготовка к регулировке замка багажника

Прежде чем приступить к регулировке замка багажника, вам необходимо определить компоненты, с которыми вы будете работать, и убедиться, что у вас есть необходимые инструменты под рукой.

Необходимые материалы

  • Защита глаз
  • Перчатки
  • Отвертка
  • Набор головок и храповиков
  • Набор головок Torx

Шаг 1: Найдите замок багажника . Первым делом нужно открыть багажник и осмотреться.

В верхней части крышки багажника или люка будет металлическая защелка, как на изображении выше.

В некоторых случаях этот узел закрывается пластиковой крышкой. Эту крышку необходимо снять, если крепежные болты узла защелки не видны.

Шаг 2: Найдите защелку . Ответная планка защелки — это то, что улавливает защелку в сборе и позволяет ей за что-то зацепиться.Открытие багажника: Купить систему бесконтактного открытия крышки багажника

Шаг 3: Осмотрите компоненты на наличие износа . Теперь, когда у вас есть доступ как к узлу защелки, так и к узлу фиксатора, проверьте износ обоих. На бойке могут быть следы износа и потертости.

Проверьте наличие износа вокруг болтов, указывающего на то, что узел защелки сместился, или наличие ослабленных болтов. Если какие-либо болты ослаблены, пока не затягивайте их.

Часть 2 из 2: Регулировка замка багажника

Шаг 1: Определите, в каком направлении нужно отрегулировать замок багажника . Узел замка багажника может иметь метки вокруг отверстий под болты.

Это индикатор того, что повторное закрывание багажника привело к смещению узла защелки.

Следы износа покажут, в каком направлении нужно сдвинуть замок багажника. Защелку следует переместить в места исходных следов износа.

Узлы ответных планок также могут иметь признаки износа, но обычно они не нуждаются в регулировке.

  • Примечание Если требуется регулировка фиксатора и узла защелки, не регулируйте их одновременно.Открытие багажника: Купить систему бесконтактного открытия крышки багажника Вносите небольшие коррективы только в один компонент за раз.

Шаг 2: Регулировка замка багажника . Ослабьте болты на замке багажника в сборе. Затем аккуратно сдвиньте узел защелки в исходное положение.

Как только замок багажника окажется там, где он должен быть, затяните болты. Не затягивайте их слишком сильно.

Шаг 3: Проверьте работу замка багажника . Закройте багажник и убедитесь, что узел защелки работает правильно и не заедает.

Может потребоваться несколько раз открывать и закрывать багажник, чтобы он заработал должным образом.

При необходимости повторите процедуру регулировки замка багажника, пока замок не закроется должным образом.

Шаг 4. Установите на место все снятые панели . После того, как защелка будет правильно отрегулирована и полностью протестирована, установите на место крышку защелки и крышку фиксатора, если она была снята.

Самостоятельная регулировка замка багажника может быть простым способом восстановить нормальное функционирование крышки багажника.Открытие багажника: Купить систему бесконтактного открытия крышки багажника Однако в тех случаях, когда узел замка вышел из строя или застрял в закрытом состоянии, лучше всего обратиться к сертифицированному механику, например, из YourMechanic, который заменит вам защелку.


Следующий шаг

График замены защелки багажника
