Маркировка АКБ

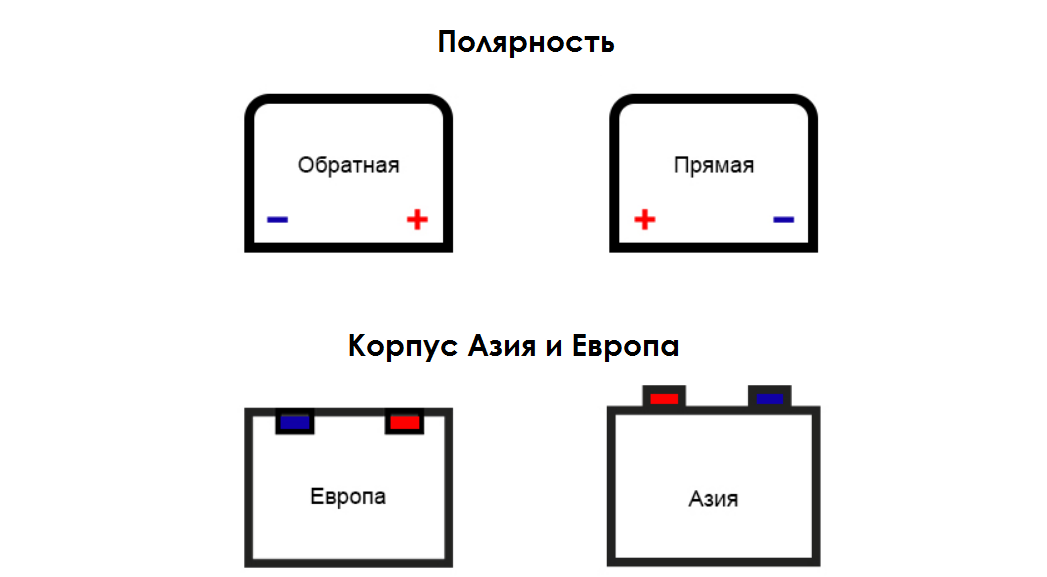

1. Полярность. Бывает «Прямая» (иногда обозначается «1») и «Обратная» (иногда обозначается «0»), означает расположение клем аккумулятора, (см.Рисунок).
2. Тип аккумуляторной батареи. Наиболее часто встречаются два типа — «Азиатский» и «Европейский», отличия (см.Рисунок).
3. Емкость (А/ч — Ампер / часов). Показывает количество тока, которое аккумулятор способен отдать за определенный промежуток времени. Чаще всего определяется заводами-изготовителями методом 20-часового разряда аккумулятора. Например, аккумулятор емкостью 60 А/ч должен давать ток 3А в течении 20 часов, 90 А/ч — соответственно 4,5А в течении 20 часов и тд.
4. Пусковой ток (А — Ампер). Означает «мощность аккумулятора», его максимальную способность отдачи тока при пуске двигателя. Т.е. чем больше величина, тем более активно аккумулятор отдает свою энергию на запуск мотора. Показатель наиболее актуален в холодное врямя года, когда в моторе и коробке передач масло «застывает», и на запуск требуется больше усилий.
Существует несколько стандартов (способов) измерения «Пускового тока»:
- Немецкий DIN (Deutsche Industrie Norm) — во время испытаний аккумулятор разряжают при минус 18 °С в течение 30 секунд до напряжения не ниже 9,0 В.
- Международный IEC (International Electrotechnical Commission) — обычно используется в Европе, аккумулятор разряжают при минус 18 °С в течение 60 секунд до напряжения не ниже 8,4 В.
- Американский SAE — аккумулятор разряжают при минус 18 °С в течение 30 секунд до напряжения не ниже 7,2В.
- Европейский EN (Europa Norm) — аккумулятор разряжают при температуре минус 18 °С в течение 10 секунд до напряжения не ниже 7,5В.
Как видно, измерения ведутся по-разному, поэтому «Пусковой ток» одного и того же аккумулятора по разным стандартам может отличаться. Ниже представлена примерная таблица соответствий для разных стандартов:
| DIN 43559, ГОСТ 959-91 | EN 60095-1, ГОСТ 959-2002 | SAE J537 |
| 170 | 280 | 300 |
| 220 | 330 | 350 |
| 225 | 360 | 400 |
| 255 | 420 | 450 |
| 280 | 480 | 500 |
| 310 | 520 | 550 |
| 335 | 540 | 600 |
| 365 | 600 | 650 |
| 395 | 640 | 700 |
| 420 | 680 | 750 |
Полярность аккумулятора — что означает и как правильно определить полярность?
Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами.
Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.
Что означает прямая и обратная полярность аккумулятора
Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.
Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.
Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.
Расположение токовыводящих элементов
Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:
- Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
- Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же.
Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.
Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.Вот и вся классификация полярности аккумуляторов для легковых машин. Разобраться с этим сможет даже школьник, но бывают случаи, когда маркировка на АКБ отсутствует, и тогда приходится прибегать к подручным способам определения прямой и обратной полярности.
Как отличить аккумуляторы
Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Сравнение аккумуляторов из топа АКБ для авто
Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1).
В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.
АКБ для грузовых автомобилей
Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:
- Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
- Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.
Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2.
В таком случае клеммы располагаются на верхней панели по диагонали.
Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:
- Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
- Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
- Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».
Рекомендуем: Как правильно долить в аккумулятор дистиллированную воду
Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1».
Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».
Нераспространенные типы батарей
Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.
Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
Как определить – полярность аккумулятора прямая или обратная
У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками.
Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.
«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная
«Обратная» полярность в классификациях о. Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.
Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.
Определение полюсов при отсутствии маркировки
Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике.
Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:
- Измерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
- Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.
- Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
- Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.
Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ. Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.
Что означает обратная полярность аккумулятора
Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным.
Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.
Смена полярности аккумулятора
Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.
Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.
Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.
Последствия неправильного подключения
Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.
К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:
- Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
- Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
- Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
- Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
- Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
- Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
- Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.
Современные автомобили оснащены надежной системой защиты от неверного подключения и воздействия обратного тока. Если присутствует защитная система, то неудачный опыт может обернуться заменой нескольких предохранителей, поэтому не стоит сильно волноваться по этому поводу.
В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения.
Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.
