как пользоваться и особенности OBD 2 адаптера

Как известно, до недавнего времени компьютерная диагностика двигателя и других систем автомобиля могла быть выполнена исключительно в автосервисе. Дело в том, что специальное диагностическое оборудование, а также переходники, разъемы и ПО (программа для диагностики) стоили достаточно дорого и могли работать только с авто определенных марок.

Само собой, для личного пользования приобретать такое профессиональное оборудование получалось попросту нецелесообразно. Позже появились «универсальные» программы в свободном доступе, которые можно было установить на ноутбук  бесплатно или за вполне умеренную плату. Также на рынок было выпущено большое количество разъемов для диагностических колодок разных авто, позволяя работать с разными автомобилями.

В дальнейшем появились простые в использовании, а также доступные по цене мобильные автосканеры, среди которых огромную популярность получил сканер ELM327.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

Далее мы рассмотрим, что такое елм 327, как пользоваться устройством, какие программы для elm327 необходимо использовать и т.д.

Содержание статьи

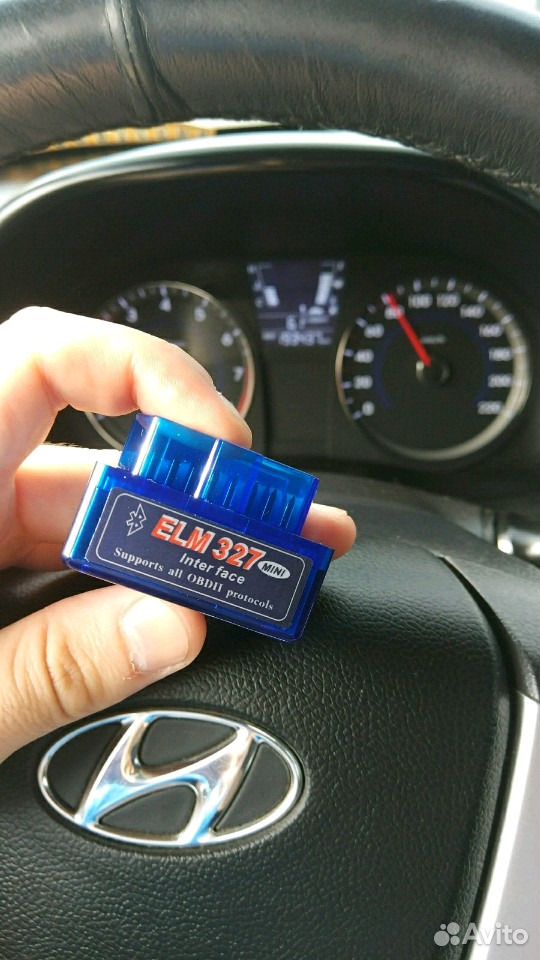

Автосканер ELM327: что это такое и как работает

Итак, если в машине есть диагностический разъем OBD2, ELM327 в таком случае вполне можно использовать на авто. Фактически, это сканер-адаптер, устройство подключается к бортовому компьютеру автомобиля через разъем OBD-II. Данное решение позволяет  проводить диагностику неисправностей, считывать показатели работы ДВС и систем авто, сбрасывать ошибки в памяти ЭБУ.

В двух словах, подключить устройство к машине очень просто. Указанный elm адаптер (иногда ошибочно называют eml 327), просто вставляется в диагностический разъем автомобиля (напрямую или через переходник), после чего соединяется со смартфоном, планшетом или ноутбуком-ПК. Как правило, сегодня активно используют беспроводное соединение (например, elm327 bluetooth), что позволяет быстро подключить смартфон или планшет к сканеру.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

  • Название прибор получил благодаря контроллеру, который связывает диагностическую шину автомобиля с ноутбуком, планшетом или смартфоном. Изначально контроллер разработали в Канаде, однако позже чип попал к китайским производителям. В свою очередь, там его удачно скопировали. В результате устройство получилось доступным, с низкой себестоимостью и по ряду причин востребованным и широко распространенным.

Функционал адаптера елм 327 в процессе модернизации был расширен. Однако ряд функций, то есть возможность их использования, будет зависеть от версии адаптера, ЭБУ конкретного авто, а также от того, какая именно программа для elm327 используется.

Дело в том что для диагностики кроме устройства еще нужны елм 327 программы. Среди базовых функций сканера, доступных с простыми версиями программ, следует отметить возможность отображать в реальном времени обороты двигателя, скорость автомобиля, температуру ОЖ, моментальный расход топлива, расход воздуха, положение дроссельной заслонки, давление в системе подачи топлива и т.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

д.

Также, в зависимости от ПО, доступны функции чтения и расшифровки ошибок, а также функции очистки диагностических кодов ошибок. Еще на некоторых автомобилях при помощи адаптера ELM327 можно настраивать некоторые полезные функции (например, автоматическое закрытие замков, складывание зеркал, отклик на нажатие педали газа, показания на панели приборов и т.п.).

Как подобрать адаптер ELM327

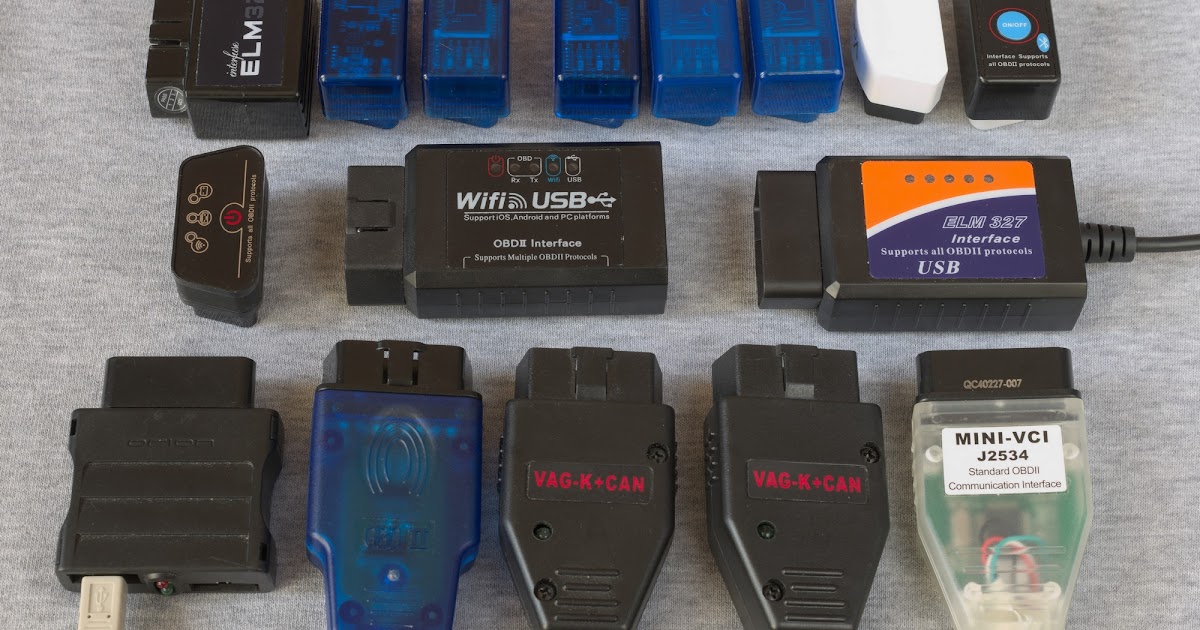

Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.

Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д. По этой причине перед покупкой важно обращать внимание на ряд нюансов.

  • Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.

При этом версия Bluetooth  является самой дешевой, а сами сканеры  работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и  iOS, а еще с ноутбуками и ПК. Версия сканера USB дешевле аналогов с Wi-Fi, но данное решение рассчитано только на работу с компьютерами. Кстати, у последнего варианта качество связи самое высокое, соединение стабильное.

  • Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой. Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.

Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.

  • Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки  от современных стандартов.

Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой  будет иметь стандартный разъем OBD-II для подключения адаптера. Фактически, перед приобретением сканера нужно сначала уточнить, какой стандарт разъема использован на автомобиле. Если разъем отличается от стандартного, нужно заранее искать переходник.

  • После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус. Если такой возможности нет, нужно проверять адаптер специальным ПО.

Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д.

Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.

  • В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.

Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).

Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.

Как пользоваться сканером и какие программы использовать

Теперь перейдем к диагностике машины, то есть к соединению сканера непосредственно с ЭБУ авто. Для этого следует использовать отдельные программы. Они могут быть платными, есть и бесплатные версии для Android, iOS, ОС Windows. Кстати, часто вместе со сканером уже идет необходимое ПО.

Если по той или иной причине  программа из комплекта не подходит, тогда можно установить Torque Pro OpenDiag Mobile, inCarDoc PRO|ELM327 OBD2, Car Scanner ELM OBD2, EOBD Facile – Автодиагностика и т.д.

  • Установив ПО, выполняется подключение ELM327, включается зажигание, после осуществляется сопряжение устройств (например, смартфона и сканера). Кстати, если адаптер оснащен кнопкой типа «старт», ее нужно нажать для начала синхронизации и работы устройства.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

При поиске устройства при подключении по Блютус или WI-FI, из списка следует выбрать ELM327, который часто называется просто OBDII и подключиться к нему. Необходимы код для сопряжения по умолчанию: 0000 или 1234.

Рекомендуем также прочитать статью о том, почему загорается значок ABS на панели приборов. Из этой статьи вы узнаете о причинах, по которым АБС в автомобиле не работает или горит значок ABS на приборной панели, а также о доступных способах проверки и диагностики антиблокировочной системы ABS автомобиля.

Когда устройства сопряжены, можно запускать установленное приложение для диагностики. Обычно приложение определяет тип адаптера, но если программа не определила сканер, тогда в настройках приложения следует указать тип подключения (по USB, Bluetooth или Wi-Fi), а также в списке устройств выбрать тот сканер, который доступен.

Завершающим этапом становится необходимость разобраться с тем, как пользоваться сканером ELM327. В случае, когда все успешно подключено, на экран смартфона, планшета или ноутбука будет выедена информация об автомобиле.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

При этом начнут работать датчики, различные индикаторы. Также программа (в зависимости от типа и версии ПО) может потребовать создать профиль автомобиля (нужно выбрать модель и точно указать отдельные характеристики). Так или иначе, при успешном подключении появляется возможность просматривать параметры работы ДВС и систем автомобиля, сканировать ошибки, записанные в память ЭБУ, сбрасывать ошибки и т.д.

Подведем итоги

Как видно, диагностический адаптер ELM327 является не просто полезной, но и даже необходимой вещью, которая должна быть под рукой у каждого ответственного автолюбителя. Такой сканер позволяет быстро, регулярно и своевременно осуществлять диагностику автомобиля.

При этом сканер ELM327 обеспечивает возможность считывать ошибки и расшифровывать их, что часто дает возможность точно определить неисправность и принять соответствующие меры в рамках поиска и устранения неполадок.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

Напоследок отметим, что  купить ELM327 сегодня можно по вполне доступной цене. Главное, не стоит покупать слишком дешевые решения у малоизвестных продавцов, так как в этом случае можно приобрести не просто клон, а копию изначально не самой удачной копии. Естественно, такое устройство или не будет работать совсем, или же функционал будет урезан до предела.

Чтобы избежать подобных ошибок, необходимо покупать автосканеры, бортовые компьютеры и другую автоэлектронику, автотовары и всевозможные аксессуары  для автомобиля только у проверенных продавцов, которые предоставляют  расширенные гарантии на свой товар.



Диагностический сканер V310 OBDII 2 для считывания кода для проверки неисправности светового кода двигателя

Поделиться в:

  • Склад:
  • Отправка: БЕСПЛАТНАЯ ДОСТАВКА COD Этот продукт поддерживает наложенный платеж при доставке.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Совет: не размещайте заказы на товары не наложенным платежом, иначе Вы не сможете выбрать способ оплаты наложенным платежом. Отправка между: Nov 11 — Nov 13, Расчетное время доставки: рабочих дней Время обработки заказа может занять несколько дней. После отправки со склада время доставки (или доставки) зависит от способа доставки.
  • Цвет:
  • Количество

    - +

  • Рассрочка: Беспроцентный Вы можете наслаждаться максимальной 0 беспроцентной рассрочкой, и может не пользоваться этим предложением при размещении заказов с другими товарами »

Распродажа

Рекомендуемые для вас

Описания

Информация о продукте:
1.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Сканер V310 OBD2 поддерживает только автомобили с рабочим напряжением 12 В.
2. Средство диагностики автомобиля не поддерживает тестирование и обновление датчика O2.
3. Он может прочитать и очистить код передачи (A / T), ABS и подушки безопасности (SRS)
Особенности:
1. Считайте и отобразите DTC
2. Удалить DTC
3. Прочитайте и отобразите статус монитора I / M
4. Просмотр данных замороженного кадра
5. Чтение и отображение VIN
6.Запускает и закрывает MIL
7. Легко использовать плагин
8. Прочитайте общее определение DTC во встроенных данных
Характеристики:
Рабочая температура: от 0 до 50 ° С
Температура хранения: от -20 до 70 ° С
Мощность: от 10,0 до 15,5 вольт через автомобиль

Спецификация

Размер и вес

Вес продукта: 0,1200 кг
Вес упаковки: 0,1300 кг
Размер упаковки (Д x Ш x В): 16,00 х 10,00 х 3,00 см / 6,3 х 3,94 х 1,18 дюйма

Комплектация

Комплектация: 1 х тестер

Предлагаемые продукты

Отзывы клиентов

  • Claudiney Bastos

    máquina obdii

    chegou no prazo ótimo produto recomendo o vendedor

    Aug 12,2019

FAQ для Диагностический сканер V310 OBDII 2 для считывания кода для проверки неисправности светового кода двигателя

  • Как соединить OBDII диагностический сканер автомобиля с Windows ПК через Bluetooth? Это сообщение имеет целью направлять пользователей USB OBDII автомобиля сканера к Bluetooth подключать свои устройства к ПК с Windows через ScanMaster-ELM программного обеспечения:Pair OBDII diagnostic car scanner with Windows PC through Bluetooth
  • Почему OBD автомобиля GPS трекер не может найти место назначения?

    Это легко управлять трекер OBD GPS, просто отправить сообщение привязки SIM-карты, установленной в автомобиле трекер, чтобы управлять устройством и найти свой автомобиль.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Если у вас есть проблемы в поиске автомобиля, продолжайте читать это руководство:

  • Где скачать OBD программного обеспечения ScanMaster-ELM прошивки?
  • Может этот деталь быть отправлены в моей стране?

Вопросы клиентов

  • Все
  • Информация о товаре
  • Состояние запасов
  • Оплата
  • О доставке
  • Другие

Будьте первым, кто задаст вопрос. Хотите G баллы? Просто напишите отзыв!

Хотите купить оптом ? Пожалуйста, отправьте ваш оптовый запрос ниже. Обратите внимание, что мы обычно не предоставляем бесплатную доставку при оптовых заказах , но оптовая цена будет большой сделкой.

Ваши недавно просмотренные товары

Инструкция по подключению ELM327 Bluetooth к смартфону под управлением ОС Android

В статье выберем лучшее приложение obd2 на андроид.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера OBD2 – популярный адаптер, подключаемый напрямую к автомобилю. Он позволяет провести диагностику поломок автотранспортного средства без выезда в сервис. OBD расшифровывается как «On-Board Diagnostic», диагностика на борту, если переводить калькой. Вы сможете диагностировать проблемы автомобиля, находясь прямо в нем. Цифра 2 в шифре означает поколение или уровень. Первый уровень (OBD1 соответственно) был выпущен еще в 90-х годах в Соединенных Штатах Америки. Он создавался по указу местных властей Калифорнии и носил задачу по улучшению экологии.

Содержание

Подключение адаптера OBDII

В Европе этот разъем появился только в начале двухтысячных годов. Сегодня вы уже не встретите автомобиля без «On-board Diagnostic 2»-системы, разве только на японских автомобилях 90-х годов выпуска. Для СНГ-автосегмента этот разъем стал обязательным в 2008 году.

OBD2 – простой и за счет этого довольно мощный инструмент исправления настроек и сброса ошибок, а также диагностики неисправности в автомобиле.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Что самое интересное – он позволяет провести диагностику или сброс ошибок самостоятельно, не прибегая к помощи мастеров сервисов.

Как подключить (схема):

Шаг 1. Для того, чтобы начать подключение адаптера, убедитесь в том, что у вас именно тот сканер, про который мы говорим. Его полное название OBD2 ELM327, а самый распространенный тип подключения к нашему переносному электронному устройству на базе Android (смартфону или планшету) – Bluetooth.

Шаг 2. Далее находим в автомобиле разъем OBD2. Если вам не удается его найти, то откройте техническую инструкцию по эксплуатации автомобиля или просто «загуглите» местонахождение разъема в вашей модели автомобиля.

Шаг 3. Вставьте адаптер в разъем. Его форма имеет фигуру закругленной трапеции. Если у адаптера есть кнопка включения – смело нажимайте ее. Далее необходимо включить зажигание или осуществить пуск двигателя автомобиля.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

Установка Bluetooth-соединения мультимедийного устройства и адаптера.

Важно! В зависимости от используемой версии Android и модели планшета или смартфона порядок действий будет отличаться, однако совсем незначительно – общий план действий одинаков для любого из устройств.

Шаг 4. Откройте настройки телефона и найдите раздел Bluetooth. В некоторых моделях мультимедийных устройств поиск новых подключений начнется автоматически, а где-то необходимо будет начать его вручную, нажав на «Поиск» или «Поиск новых устройств».

Шаг 5. В списке, который будет показан вам по результатам поиска, найдите Ваш адаптер OBD2. Название может быть моделью адаптера, а может носить «имя» фирмы-производителя. В любом случае, не спутаете. Главное не перепутать его с мультимедийной системой автомобиля и не выбрать MY CAR или название модели авто.

Шаг 6. Нажмите на адаптер. Если потребуется, то отыщите его в документации к адаптеру.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера Обычно это 4 повторяющиеся цифры: «0000» или «1111».

Одно из самых популярных приложений, предназначенных для проведения самостоятельной диагностики.

  • Сразу же после подключения Carista автоматически запускает поиск ошибок.
  • После непродолжительного поиска приложение предложит провести тесты в указанных роботом областях, удалить ошибки или предложить варианты их исправления.

Интерфейс в программе на любителя. Пригодится знание английского и определенные знания в области внутреннего устройства автомобиля. Разработчик продает собственные OBD2 адаптеры по 25.99 долларов за штуку, однако в России и странах СНГ их найти тяжеловато.

Преимуществом приложения можно назвать высокую точность показателей, а также возможность убирать загоревшийся «Check».

К тому же, на некоторых моделях автомобилей Carista предоставляет пользователю функционал в области настройки функций авто (фары, блокировка дверей и прочее). Список моделей есть на официальном сайте.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

2. InCarDoc

Приложение, в котором чувствуется оригинальный подход разработчиков.

Помимо интерфейса в зеленых тонах, наше внимание привлекают сразу виртуальная приборная панель с датчиками и графиками. Все они работают в режиме реального времени, показывая:

  • скорость
  • температуру
  • давление
  • -угол поворота колес автомобиля.

Также InCarDoc позволяет сохранить все данные об ошибках, их коды и сопутствующие показатели датчиков. Это может пригодиться в том случае, если для исправления последних вы решили поехать в сервис.

Важно! Пользователи в отзывах выделяют временные проблемы при подключении к дешевым адаптерам OBD2.

3. Toad PRO

Приложение не самое просто в использовании, однако обладает двумя существенными преимуществами: оно совместимо с огромным количеством автомобилей, и оно может распознавать больше 15 000 ошибок. Если собираетесь отправлять данные мастеру, то Toad PRO – лучший выбор.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

Измеряет:

  • ошибки двигателя;
  • ошибки электроники;
  • ошибки прочих систем автомобиля.

    Самое распространенное приложение для самостоятельного анализа работы двигателя. Да, Torque Pro специализируется на диагностике только двигателя автомобиля. Однако это совсем не значит, что у вас его не должно быть на телефоне!

    Удобный красочный интерфейс, понятные обозначения делают использование очень удобным.

    Torque Pro умеет:

    • Определять и отслеживать расход топлива;
    • Предоставлять информацию о нагрузках;
    • Выводить данные по количеству оборотов;
    • Локально диагностировать топливную систему;
    • Определять и анализировать расход.

    У приложения еще очень много функций, и оно способно стать отличным дополнением к основному диагностическому софту для Android.

    5. ScanTool AutoEnginuite

    Не обошли мы стороной и пользователей iOS – ScanTool AutoEnginuite совместима и с ними! Отличное приложение с множеством датчиков и широкой базой определяемых неисправностей на самых разных моделях автомобилей.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

    Составляет:

    • графики с ошибками двигателя;
    • графики с ошибками электросистемы;
    • графики с ошибками прочих систем.
    • удобные таблицы для обработки.

    6. OBD II Auto Doctor

    По отзывам не только пользователей, но и автомастеров со всего мира, OBD II Auto Doctor – лучшее приложение для диагностики и удаления ошибок, ведь оно определяет до 14 000 неисправностей! Однако для неопытного пользователя может быть местами сложным.

    Определяет:

    • скорость;
    • температуру двигателя;
    • давление в двигателе.

    Бесплатная версия диагностирует большинство ошибок, платная же способна их устранить. Очень простой интерфейс и высокая точность показателей – несомненные преимущества программы. Однако цена заставляет задуматься над конкурентоспособностью проекта. Для начала попробуйте бесплатную Movi.

    Определяет уровни:

    • разгона;
    • разогрева;
    • подъема температуры.Obd2 сканер как пользоваться: как пользоваться и особенности OBD 2 адаптера

    Провести самостоятельную диагностику ошибок и неисправностей своего автомобиля может каждый владелец. Для этого существует незаменимый помощник – адаптер OBD2. Выбирайте приложение для работы с ним и вперед – убирать ошибки системы.

Сегодня у нас на обзоре недорогой и интересный адаптер HH Advanced OBD2 ELM327. Данное устройство предназначено для преобразования диагностических данных автомобилей в протокол RS-232 с помощью микросхемы ELM327. В итоге мы получаем полные данные о состоянии машины, которые посредством Bluetooth отправляются на смартфон на базе Android или компьютер на базе Windows.

Почему так много китайских клонов ELM327 и почему они не все работают как надо?

HH Advanced OBD ELM327 — это один из китайских клонов фирменного устройства канадской компании Elm Electronics. На счастье миллионов автомобилистов и на несчастье самой фирмы, когда она выпустила свой сканер, то забыла внедрить защиту от копирования. В итоге китайские умельцы клонировали микропрограмму сканера и начали выпускать дешевые аналоги.

Так как потом компания закрыла доступ к своим прошивкам, то все китайские клоны-сканеры просто копируют доступную первую микропрограмму и по возможности сами ее адаптируют под новые версии оригинальной. В связи с этим китайские аналоги могут только в большей или меньшей степени соответствовать стандарту, а еще могут глючить. Как обстоят дела с HH Advanced OBD ELM327 читайте дальше. А мы еще чуть-чуть расскажем, что можно прочитать такими сканерами и к каким автомобилям подходят.

Для каких машин подходит сканер ELM327  и почему столько буков: OBD, ELM327, ЭБУ и CAN

Все данные, которые собирает ваш автомобиль, обрабатываются устройством OBD (On-board diagnostics) — по-нашему ЭБУ (электронный блок управления). В свою очередь, ЭБУ должна понимать, что ей говорит машина, а потому разработан стандарт передачи диагностических данных. Сами машины и их датчики могут работать в соответствии с разными протоколами передачи данных.

Все такие протоколы объединены общим стандартом соответствия. На данный момент и с 1996 года действует стандарт OBD-2, который предполагает полный доступ к данным двигателя и других датчиков.

Оригинальный сканер ELM327 и его китайские клоны поддерживают несколько протоколов диагностических данных автомобилей и их шин, совместимых с OBD-2:

  • ISO 9141-2
  • ISO 14230-4 KWP
  • ISO 14230-4 KWP
  • ISO 15765-4 CAN
  • ISO 15765-4 CAN
  • ISO 15765-4 CAN
  • ISO 15765-4 CAN
  • SAE J1939
  • SAE J1850 PWM
  • SAE J1850 VPW

Если вы не уверены, подойдет ли вам сканер HH Advanced OBD ELM327 — проверьте в инструкции, погуглите в интернете какую шину поддерживает ваш автомобиль.

Характеристики и реальная версия

HH OBD ELM327 Bluetooth V1.5 OBD26-8$Купить на AliExpress
  • Поддержка стандартов и программного обеспечения: elm327 V2.1 obd2
  • Версия аппаратного обеспечения: ELM327 1.5 bluetooth obd2
  • Тип беспроводной связи: Bluetooth
  • Проверена совместимость с приложениями: Torque Pro и InCarDoc
  • С iPhone не совместим.

Подключение китайского сканера HH Advanced OBD ELM327 к японской машине

Для теста сканера HH Advanced OBD ELM327 был выбран один из народных авто — Nissan Almera G15 2014 года выпуска. Разъем OBD-2 у нее спрятан в бардачке. Так что можно было подключить сканер и забыть. Что и было сделано.

На сканере есть три светодиода, которые сигнализирует о работоспособности.

  • Power — светится, если поступает питание,
  • ODB — светится, если распознан протокол,
  • PC — светится, если есть подключение к смартфону или компьютеру.

Но в бардачке просто невозможно было понять, все ли действует как надо. А потому, долго не мучаясь, сразу перешли к попытке подключения к смартфону.

Синхронизация по Bluetooth со смартфоном и приложениями Torque Pro, InCarDoc

Включив на смартфоне Bluetooth, быстро было обнаружен доступное устройство под названием OBDII. Чтобы “спариться” с ним, пришлось еще ввести пароль 1234. Все прошло как и положено. Наступил черед приложения.

Для тестирования были выбраны три программы для Андроид:

  • Torque Pro,
  • InCarDoc
  • и ELM327 Identifier.

Последняя программа была необходима, чтобы понять, какую все-таки версию прошивки поддерживает китайский сканер HH Advanced OBD ELM327 в реальности. А так-то они все горазды писать, что дружат с версией 1.5. ELM327 Identifier последовательно отправляет команды сканеру и исходя из ответов делает вывод, какая прошивка стоит на сканере в реальности. Кстати, такой версии прошивки в реальности нет. А есть 1,4b. Но китайцы любят красивые цифры, так и появилась прошивка 1.5.

Итак, вывод ELM327 Identifier:

Ничего не понятно в этом выводе. Вроде как поддерживает и 1.4b. В то же время, не поддерживает 1.2. Кому интересно, выкладываем полный лог. Можете скачать и сами посмотреть.

Скачать лог проверки программы ELM327 Identifier

А вот программа Torque Pro показала, что сканер HH Advanced OBD ELM327 поддерживает версию 1.5. На том и закончим проверку.

Стабильность работы сканера ELM327

Начнем со стабильности. Когда сканер с первого раза подключился к машине и потом к смартфону, показалось что все и дальше будет без глюков.

Однако на протяжении нескольких дней тестирования была выявлена такая особенность. Если сканер HH Advanced OBD ELM327 не вынимать из диагностического порта после поездки, то при следующем заводе машине его bluetooth перестает работать. Помогает только, если вынуть и вставить заново в диагностический порт.

Поэтому, если вы планируете купить такое устройство, чтобы раз и навсегда подключить и смотреть данные на планшете, смартфоне, Андроид магнитоле или HUD, идея не очень.

А вот в качестве диагностического средства, которое необходимо подключать раз в пару месяцев, чтобы считать ошибки, посмотреть показания датчиков давления, температуры, самое то.

С каким приложением лучше использовать: Torque Pro или InCarDoc?

Сканер успешно работал с обеими программами. Функционал их примерно одинаков.

Нам больше понравилась InCarDoc Pro. Удобнее смотреть ошибки, очень интересный режим Экономайзер. Он позволяет отображать как параметры реального времени (мгновенный и средний расход) так и суммарные данные за поездку, за день.

В Torque Pro в свою очередь больший набор виджетов и что-то типа рабочего стола, где их можно компоновать по своему желанию. Думается, Torque Pro лучше подойдет для экрана Андроид магнитолы 2din. На большом экране можно разместить много красивых виджетов и циферблатов.

Обе программы справились с задачей прочитать ошибки. Одну даже выявили — надо менять свечу. Обе программы предлагали стереть ошибки в памяти автомобиля. Но мы на это не решились ради теста пятидолларового устройства.

А вот основные параметры, которые вы можете посмотреть в реальном времени на экране смартфона, подключенного к HH Advanced OBD ELM327 с помощью как Torque Pro, так и InCarDoc:

  • Обороты двигателя
  • Расчетное значение нагрузки на двигатель
  • Температура охлаждающей жидкости
  • Статус топливной системы
  • Скорость автомобиля
  • Расход топлива (краткосрочный — обновление каждые 10 секунд)
  • Средний расход топлива за поездку
  • Давление во впускном коллекторе
  • Опережения зажигания
  • Температура воздуха на входе
  • Абсолютное положение дроссельной заслонки.

И это еще не все. Обе программы поддерживают журналирование, GPS-трекинг. Таким образом вы всегда сможете посмотреть сохраненные данные, расход топлива и т.п. после поездки. Все это в виде графиков, таблиц и сводных данных в виде логов.

Кстати, для Windows тоже есть программа Scanmaster. Особо ее не тестировали. Но люди хвалят.

Вывод
HH OBD ELM327 Bluetooth V1.5 OBD26-8$Купить на AliExpress

Стоимостью около 5-7 долларов HH Advanced OBD ELM327 со своей непосредственной задачей — сканировать данные OBD2 вашей машины — справляется. А вот в качестве постоянного Bluetooth-адаптера для подключения и передачи на экраны смартфонов или Андроид-магнитолы всех данных ЭБУ подойдет навряд ли.

Дата публикации: 27 июня 2021. Категория: Автотехника.

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

Однако прежде чем приступить к эксплуатации устройства, необходимо уточнить совместимость сканера для диагностики с вашим автомобилем.

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

  • Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
  • Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Читайте также:  Замена лобового стекла ваз 2106, 21061 жигули

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

  • SAE J1850 PWM/VPW;
  • ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
  • SAE J1939.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / aliexpress.com

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

  1. Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
  2. Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
  3. Установите приложение для проверки и нажмите кнопку «Соединение».
  4. Дождитесь окончания сканирования и проверьте результаты.
  5. Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

Как подключить на Android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

  • Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

  • Подключить ELM327 в соответствующий разъем.
  • Завести двигатель авто.
  • Активировать блютуз на мобильном устройстве.
  • Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
  • Нажать на «Поиск нового оборудования».
  • Дождаться, пока на экране телефона не отобразится список доступных устройств.
  • Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
  • Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
  • Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

Читайте также:  Датчик абсолютного давления: проверка, признаки неисправности

Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

  • Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
  • Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
  • USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

  • ELM327 1.5 — старая, но оригинальная прошивка;
  • ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
  • ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

  • OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
  • Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».

  • Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Этап 2: Использование приложений для ELM327

Программ для работы с приборами-сканерами на рассматриваемом чипе существует немало, но в качестве примера мы рассмотрим пару самых популярных решений.

Torque

Приложение Torque было и остаётся универсальным софтом для работы с OBD2-сканерами, поэтому начать хотим именно с него.

Читайте также:  Замена помпы lada 2121 4×4 21218 (ваз нива) своими руками

  1. Запустите программу и подождите, пока она считает данные с бортового компьютера.

Показатели датчиков отображаются в виде виджетов. По умолчанию программа показывает только один, но можно добавить несколько – для этого сделайте долгий тап по экрану и в контекстном меню выберите требуемый.</li>

Для доступа к остальным функциям вызовите меню нажатием на кнопку с шестерёнкой слева внизу.</li>

Если вам требуется просмотреть ошибки, которые выдаёт электронный блок управления (ЭБУ), выберите в меню пункты «Fault Codes» – «Show logged faults». В случае обнаружения ошибок приложение отобразит коды.

Из меню можно просмотреть и старые, уже исправленные ошибки – для этого выберите опцию «Показывать исторические ошибки».

</li>

В полной версии Torque Pro доступны расширенные возможности вроде включения экономайзера, но ответ на вопрос «стоит ли за них платить?» оставим на усмотрение пользователя.

</ol>

InCarDoc

Ранее известное как OBD Car Doctor, это решение наиболее совместимо с автомобилями, произведенными в постсоветских странах, поэтому является хорошей альтернативой вышеупомянутому Торк Лайт для их владельцев.

  1. После запуска понадобится выбрать режим подключения. В нашем случае это будет Bluetooth, поэтому отметьте соответствующую опцию и нажмите «ОК».

После установки соединения появится главный рабочий экран ИнКарДок. Управление функциями приложения происходит через меню, открыть которое можно нажатием на кнопку с тремя полосками.</li>

Доступны несколько опций, но мы остановимся на самых востребованных, а именно, «Динамические параметры» и «Диагностика».</li>

Под динамическими параметрами подразумеваются несколько характеристик двигателя, таких как обороты в минуту, режимы работы топливной системы, температура и расход воздуха, и прочее. Конкретный набор отображаемых параметров и возможность управления ими зависит от автомобиля и его ЭБУ.</li>

Диагностический режим позволяет просмотреть возникающие ошибки, и, что самое главное, показывает их описания. Плюс полученные данные можно отправить в социальные сети или по электронной почте – например, для связи с сервисным центром или знакомым автомастером.</li></ol>

InCarDoc имеет немало преимуществ, но есть и недостатки – часть функциональности доступна только в платной версии, плюс в свободно распространяемом варианте отображается реклама.

Мы рады, что смогли помочь Вам в решении проблемы. Добавьте сайт Lumpics.ru в закладки и мы еще пригодимся вам. Отблагодарите автора, поделитесь статьей в социальных сетях.

Опишите, что у вас не получилось. Наши специалисты постараются ответить максимально быстро.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

  • Подключить сканер в разъем в автомобиле.
  • Завести двигатель машины.
  • Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
  • Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
  • Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
  • Повторно нажать «Далее».
  • В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
  • Снова нажать «Далее».
  • Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

  • Подключить сканер к разъему в авто.
  • Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
  • Справа будет синяя стрелка, на которую необходимо нажать.
  • В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
  • Чуть ниже необходимо указать порт 35000.

Читайте также:  Подтягиваем рулевую рейку на Рено Логан своими руками (+видео)

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

  • Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
  • ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
  • Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Используемые источники:

  • https://remontautomobilya.ru/top-7-luchshih-prilozheniy-dlya-obd2-na-android.html
  • https://smartbobr.ru/avtogadgety/elm327/
  • https://avtostandart-m24.ru/avtomobili-drugoe/elm-327-kak-polzovatsya.html

Часть 2. Как подключить смартфон к авто — приступаем к практике / Хабр

После того как мы подковались теоретически (см.

Часть 1

) и уже представляем, что стоит, а чего и не стоит ожидать от подключения смартфона к вашему авто, можем переходить к практике.



Начнем с того, что для успешной авто диагностики важно наличие 3 устройств:


1. Автомобиль
2. Адаптер
3. Мобильное устройство (ноутбук, ПК, смартфон)
Автомобиль

Итак, у вас есть машина и вы хотите знать можно ли, и если можно, то с помощью чего подключаться к вашему автомобилю.

Наличие

диагностического разъема (DLC)

, основная функция которого — обеспечить связь диагностического сканера с блоками управления, автоматически предполагает возможность подключиться к бортовому компьютеру автомобиля извне, в том числе и со смартфона используя соответствующий адаптер. Но как уже говорилось в предыдущей части из множества различных DLC разъемов и проприетарных протоколов мы рассмотрим только соответствующие своду

стандартов OBD-II

, тем более что данному стандарту соответствует большинство современных автомобилей.

И так, первый вопрос: Соответствует ли мой автомобиль стандарту OBD-II?

Предпосылками может быть:

  • машина выпускалась для рынка США (OBD-II) после 1996 г.
  • машина выпускалась для рынка Евросоюза (EOBD), бензиновые после 2001 г., дизельные после 2004 г.
  • машина выпускалась для рынка Японии (JOBD) после 2004 г.

Если машины выпускались для других рынков: СНГ, Азии, Африки и т.д., то четкую дату и гарантии поддержки OBD-II установить сложнее. Также нужно помнить, что некоторые производители могли поддержать стандарт и в более ранних моделях своих автомобилей.

Следующим шагом может быть поиск соответствующей наклейки под капотом авто.
Наклейка должна содержать информацию о соответствии стандарту и может содержать аббревиатуры OBD-II, EOBD или JOBD. Выглядеть она может по-разному, вот некоторые из возможных вариантов.

Независимо от успешности поиска на предыдущих шагах, настало время отыскать сам диагностический разъем. Если машина соответствует OBD-II, то разъем обязательно найдется и к нему можно будет подключиться для дальнейших исследований. Если уверенности в совместимости еще нет, то наличие и форма разъема могут послужить дополнительным ключом к разгадке тайны DLC.

Мы ищем 16-контактный диагностический разъем трапециевидной формы, такой как на рисунке. Разъем DLC должен соответствовать стандартам SAE J1962. Согласно этим стандартам, разъем DLC обязан занимать определенное центральное положение в автомобиле. Он должен находиться в пределах 16 дюймов (40 см) от рулевого колеса. Производитель может разместить DLC в одном из восьми мест, определённых EPA. Каждый контакт разъема имеет свое назначение.

В соответствии со стандартом диагностический разъем должен располагаться недалеко от рулевой колонки, чаще всего внизу под торпедой левее, правее или непосредственно под рулевой колонкой. Однако встречаются и экзотические случаи:
за панелью на передней стороне торпеды, за откидным ящичком возле водительской двери и т.д., всего возможных мест расположения 8, мы попытались проиллюстрировать картинками со стрелочками и подсказками где можно искать разъем.

1. На стороне водителя, под щитком приборов, в области под рулевой колонкой: Skoda Octavia Tour, 2008 г., Volkswagen Transporter 2002 г.
2. На стороне водителя, под щитком приборов, в области между дверью водителя и рулевой колонкой — Ford Focus C-Max, 2006; Ford Focus (USA) 2001 г., Fiat Linea, 2008; Subaru, Impreza WRX, 2005.

3. На стороне водителя, под щитком приборов, между рулевой колонкой и центральной консолью. Также разъем может находиться на самой консоли со стороны водителя. Honda Civic 2009 г.

4. На стороне водителя, в области щитка приборов, между рулевой колонкой и центральной консолью Volkswagen Passat 1996 г…

5. На стороне водителя, в области щитка приборов, между дверью водителя и центральной консолью BWM X5 2001г.

6. Центральная консоль, на вертикальной поверхности (радио, пульт управления отоплением и т.д.). Доступ к диагностическому разъему может быть закрыт пепельницей, монетницей, держателем стакана и т.д. Honda Accord (США) 1997г.

7. На стороне пассажира, на центральной консоли Honda Shuttle 1996 г.в…

8. Центральная консоль, на горизонтальной поверхности Volvo 850 95-97г.в..

Возможные результаты поиска:

  • разъем нашелся, но он не похож на изображенный на картинке: прямоугольный/квадратный/круглый, у него не 16 контактов и т.п. Шансы подключиться достаточно малы, даже если вы узнаете соответствие контактов распайке OBD-II и сможете спаять (купить) переходник, вероятность что будет полная совместимость протоколов мала. В этом случае стоит продолжать, только если вы достаточно хорошо подготовитесь в плане совместимостей сигнальных и логических протоколов и их «диалектов».
  • разъем есть и он полностью соответствует описанию OBD-II. Шансы на успешное подключение значительно увеличиваются. Дополнительно можно спросить на автомобильных форумах, где делятся опытом автовладельцы аналогичных моделей.
Адаптер

Следующим пунктом идет выбор адаптера, которые также могут отличаться как по типу соединения с компьютером/смартфоном (USB, Bluetooth, Wi-Fi) так и по схемотехнике, и, как результат, по командному интерфейсу. Как таковые команды OBD-II унифицированы, но поскольку OBD-II объединяет несколько различных сигнальных протоколов, полного единообразия не получается.

  • Во-первых, для передачи информации могут использоваться различные физические линии (контакты), K-Line, L-Line…
  • Во-вторых, могут значительно отличаться частоты передачи от 4,8 до 500 Кбод.
  • В-третьих, могут отличаться правила формирования вспомогательной информации: заголовков и окончаний пакетов.

Собственно адаптер предоставляет возможности автоматического или программного управления типом и параметрами соединения. Смартфон или компьютер подключается к адаптеру по проводному или беспроводному соединению и получает команды высокого уровня. Исполнение соответствующих команд предполагает либо изменение настроек самого адаптера, либо ретрансляцию OBD-II команд на бортовой компьютер автомобиля в соответствии с настройками адаптера.

Подавляющее большинство современных адаптеров базируется на микроконтроллере ELM327, пиратских копиях ранней версии ELM327, либо на микроконтроллере STN1110 (совместимом с ELM327 на командном уровне). Как уже упоминалось выше для связи с компьютером или смартфоном может использоваться беспроводное (Bluetooth, Wi-Fi Direct) или проводное (USB, RS232). Во всех случаях речь идет о последовательном соединении поверх перечисленных интерфейсов. Выбор конкретного типа интерфейса зависит от возможностей поддержки данного интерфейса вашим компьютером или смартфоном.

Мобильное устройство

(ноутбук, ПК, смартфон и т.д.)

Рассмотрим типы устройств по порядку:
Компьютеры. В ноутбуке, как правило, есть все интерфейсы и выбор определяется ценой, удобством подключения, возможностями использования адаптера с другими устройствами, а также поддержкой со стороны ПО данного типа интерфейса.

iPhone & iPad. Единственный доступный вариант подключения (не считая экзотики в виде специализированного кабеля или сертифицированных Bluetooth адаптеров) это Wi-Fi Direct соединение, поскольку доступ к Bluetooth соединению средствами стандартного API ограничен и не позволяет установить необходимый тип соединения с адаптером.

Android. Наиболее распространенный вариант — Bluetooth адаптер. Wi-Fi Direct может поддерживаться либо на «рутированных» устройствах, либо на версиях Android 4.x, также на некоторых устройствах могут быть нюансы с аппаратной поддержкой Wi-Fi Direct. Если ваше мобильное устройство поддерживает USB-host порт, то есть вариант подключения и USB адаптера.

Windows CE, Windows Mobile, Windows Phone. Windows CE и Windows Mobile устройства достаточно открыты в плане низкоуровневых аппаратных интерфейсов, соответственно при наличии физического интерфейса в устройстве подключиться к нему будет возможно. Чаще всего используется Bluetooth адаптер.
Windows Phone устройства версий 7.x не имеют необходимого доступа к Bluetooth и Wi-Fi на уровне стандартного API. Реализация взаимодействия с адаптером на этих устройствах проблематична.
Windows Phone 8.x получил необходимый уровень поддержки для работы с Bluetooth адаптерами.

BlackBerry. Возможна реализация взаимодействия с Bluetooth адаптерами.

Symbian. Возможна реализация взаимодействия с Bluetooth адаптерами.

Из вышесказанного можно сделать вывод: более универсальны, с точки зрения поддерживаемых устройств Bluetooth адаптеры, но если вам необходимо подключаться с устройств компании Apple то нужно искать Wi-Fi Direct адаптеры.

С интерфейсами боле менее разобрались. Теперь, думаю, многих может заинтересовать вопрос выбора микроконтроллера (ELM327, ELM327 клон, STN1110), поскольку цены могут отличаться более чем на порядок от $5-7 до $100 и более за устройство.

ELM327 – оригинальная разработка и продукт компании ELM Electronics. Актуальные версии 1.3a, 1.4b и совсем новая 2.0. Стоимость решений на базе оригинального ELM327 обычно в районе $100, поскольку стоимость самих микроконтролеров $15-$25.

Клоны ELM327 – чаще всего китайские микроконтроллеры копирующие один из ранних «не защищенных» вариантов ELM327. Могут обозначаться как версиями оригинальных контроллеров 1.3a, 1.4b, так и не существующими 1.4a, 1.5, 1.5a или v2.1. Стоимость таких адаптеров стартует приблизительно с $5 для bluetooth и USB решений, и с $15 для Wi-Fi.

STN1110 – разработка компании OBD Solutions . Независимая разработка совместима на уровне команд с ELM327. Обладает некоторыми расширенными возможностями, в частности декларируется наличие больших возможностей (по сравнению с ELM327) при работе с не OBD-II командами. Также заметно выше (2-4 раза) скорость считывания данных по сравнению с ELM327 версий 1.x. Сравнить с версией ELM327 2.0 возможность еще не представилась. Стоимость такого адаптера (нам известен только один OBDLink MX) $150.

И наконец, Выводы! С нашей точки зрения в 90% случаев возможностей дешевых клонов ELM327 вполне достаточно для подключения к автомобилю и решения простых задач: диагностики автомобиля, считывания и анализа динамических параметров и их соотношений, сброса ошибок и т.п. Использование более дорогих адаптеров оправдано в тех случаях, когда вы точно представляете, что вам нужно от адаптера и каких возможностей вам не хватает в клонах.

Открытым остается вопрос приобретения выбранного адаптера. В зависимости от вашего выбора интерфейса Bluetooth, Wi-Fi, USB, — вводите в строке поиска любимого поисковика одну из фраз “ELM327 Bluetooth”, “ELM327 Wi-Fi” или “ELM327 USB” и выберите подходящий вам вариант поставки – местные продавцы или глобальные интернет площадки вроде eBay или AliExpress.

Желаем успехов в поисках диагностического разъема и выборе оптимального варианта адаптера! А пока вы заняты поиском, мы готовим следующую статью, в которой познакомим вас с доступными программными решениями и покажем как на практике считывать данные с бортового компьютера автомобиля.

П.С.
Ура! Доступно продолжение — Часть 3. Как подключить смартфон к авто — читаем данные

Как использовать сканер OBD2 — пошаговое руководство — новый путь вперед

OBD2 — это устройство, используемое в наши дни в автомобилях, которое сообщает нам об общем состоянии автомобиля.

Это стандартизированная система, которая отправляет команды различным системам в автомобиле для поддержания его работоспособности, чтобы понять данные, собранные механиками OBD2, с помощью сканера OBD2.

использовать сканер OBD2

Устройство содержит данные о охлаждающей жидкости автомобиля, оборотах, температуре воздуха и скорости движения.

Существуют разные типы сканеров obd2

1.Считыватели кодов

Считыватели кодов Obd2 не такие уж дорогие гаджеты и легко доступны на рынке.

Это устройство позволяет легко считывать коды с вашего автомобиля, но оно также имеет некоторые ограничения, связанные с отсутствием знаний о кодах производителя.

Он также не имеет возможности доступа к определенным типам данных из-за цены, которую производитель хочет, чтобы люди покупали другое устройство для получения и чтения всех данных.

2. Инструменты сканирования

Это устройство дороже, чем считыватель кода, и имеет гораздо больше функций, чем считыватели кода.Это предоставит вам дополнительный доступ к записанным и живым данным.

Он также имеет возможность считывать коды производителя, которых нет у считывателя кодов, и может также способствовать расширенному поиску и устранению неисправностей.

Как это работает

Все зависит от типа купленного вами сканера, у вас может не быть полного доступа, если вы выберете дешевые варианты.

Если вы купите считыватель кодов, он позволит вам только очищать коды и считывать коды, в то время как диагностический прибор будет иметь множество других функций, а также возможность просмотра текущих и сохраненных данных.

очистить коды и прочитать коды

Все сканеры OBD2 предлагают некоторые основные функции, но на рынке есть несколько сканеров, которые также предназначены для проверки ожидающих кодов, предоставления дополнительной информации, настройки pid, а также предоставления настраиваемого списка параметров.

Некоторые владельцы автомобилей в настоящее время пользуются считывателем кода, не зная его функций, и он действительно работает.

У них есть серьезные ожидания, что система решит все проблемы с автомобилем без какого-либо физического вмешательства, хотя эта система имеет множество дополнительных функций.

Он не может решить все проблемы сам по себе, поэтому технические специалисты также рекомендуют сканер, который немного дороже, но поможет вам проанализировать, что не так с вашим автомобилем.

Есть индикатор фар двигателя, также называемый индикатором неисправности, который появляется на вашем автомобильном счетчике, и это стандарт языка obd2.

Когда этот индикатор мигает, это означает, что PCM, который является модулем управления трансмиссией, не может декодировать сообщение, отправленное каким-либо автомобильным датчиком.

Затем PCM выдает предупреждение о том, что с вашим автомобилем что-то не так, будь то потеря мощности или увеличение расхода топлива, сканер сможет расшифровать код.

PCM сохраняет сообщения об ошибках, отправленные датчиками автомобиля, а затем сканер показывает вам сообщение об ошибке.

Как использовать сканер OBD2

Это очень удобное устройство, и люди могут легко изучить его, это правда, что оба устройства предлагают разные функции и функционируют совершенно по-разному.

Процесс использования этого устройства очень прост, и все, что вам нужно сделать, это выполнить следующие простые шаги.

  1. Под панелью управления вашего автомобиля находится разъем для передачи данных, который необходимо подключить к сканеру после выключения автомобиля.

    Поскольку вы уже знаете, что obd2 является стандартизированной системой, все устройства используют один и тот же разъем, который называется SAE J 1962.

    Сканер начнет работать после того, как вы подключите вилку к автомобильной системе obd2.

    автомобильная система obd2
    Есть некоторые сканирующие приборы, которые также имеют функции модуля и ключ, который усиливает универсальный разъем для доступа к некоторым конкретным данным.

  2. После подключения штепсельной вилки к системе obd2, вам необходимо после этого включить машину, дождаться загрузки сканера и немного подождать автоматически.

    Если он не загружается сам по себе, вы можете нажать кнопку питания, чтобы запустить процесс.

  3. После вышеуказанного процесса подождите, пока сканер будет готов, а затем он попросит вас ввести некоторые детали, затем вы должны указать все детали, связанные с вашим автомобилем, такие как его модель, тип, двигатель и т. Д.
  4. Во всем нужно запастись терпением; после получения всей информации система проанализирует ее и просканирует диагностическую систему автомобиля. Выполнить этот процесс не так уж и сложно, но если вы забудете или не пользуетесь устройством, вы можете просмотреть руководство к устройству, которое подскажет вам кнопку, с которой начнется процесс.
  5. После сканирования всех систем вашего автомобиля сканер obd2 предоставит несколько кодов или одно сообщение об ошибке, которое вы можете записать или передать на свой мобильный телефон или любое другое устройство, которое вы сочтете подходящим, через Bluetooth.
  6. Вам нужно снова вернуться к руководству по сканеру, чтобы найти еще несколько ответов. После передачи всех данных вам необходимо проверить руководство и увидеть, что означает каждый код.

    Поскольку большинство руководств предоставляют информацию только об основных кодах, если вы не можете найти там информацию, вам нужно будет зайти в Интернет и найти то, что вы ищете.

    Поскольку существуют разные модели и компании автомобилей, коды могут отличаться друг от друга, и в Интернете доступно множество дополнительных кодов, предназначенных для вашего автомобиля.

  7. После того, как вы закончите запись кодов, вам необходимо выключить автомобиль и отключить сканер от системы obd2.

    Этот процесс так же прост, как и любое другое удобное устройство, если у вас возникнут проблемы, вы всегда можете использовать руководство или, в худшем случае, обратиться к механику, который вам может понадобиться в любом случае взломать код сканера obd2.

Правила, которым необходимо следовать

Это не хрупкое устройство, и некоторые из этих сканеров также долговечны, но если вы не обладаете знаниями, как использовать устройство, и вы недостаточно осторожны при его использовании, есть высока вероятность неисправности устройства.

Вот несколько основных правил, которым следует следовать при использовании устройства.

  1. Изложенная выше процедура является исчерпывающим руководством по использованию любого сканера obd2, представленного на рынке. Но лучше прочитать инструкцию к устройству, которая идет в комплекте, и следовать ей.
  2. При подключении вилки к системе obd2 вашего автомобиля нужно быть очень осторожным и осторожным, поскольку вилка содержит 16 маленьких контактов, и это очень хрупко.

    Штыри могут погнуться, если вы попытаетесь подсоединить его грубо, не уделяя должного внимания.

  3. Всегда заводите автомобиль после подключения сканера, чтобы избежать повреждения программного обеспечения obd2.

    После повреждения высока вероятность того, что вам потребуется заменить устройство.

    Есть много сканеров obd2 и считывателей кода, доступных на рынке и в Интернете.

    сканеры obd2 и считывание кода
    Во всех из них есть разница в цене, так как в дорогих есть технология Bluetooth, а в дешевых — нет.

    Итак, вам нужно определиться, что лучше для ваших нужд и вашего автомобиля.

    Когда вы идете к своему механику или в любой дилерский центр, чтобы отремонтировать свою машину, это тоже ложится тяжелым бременем на ваш карман, так как ходить к ним время от времени и по каждой мелочи становится очень дорого.

    Некоторые из проблем, с которыми вы сталкиваетесь, не настолько велики, что вам нужно постоянно посещать гараж, а такие устройства, как сканеры obd2, могут не решить все проблемы, с которыми вы сталкиваетесь.

    Но владение устройством определенно избавит вас от больших затрат на повторное обращение к механику, когда вы сможете самостоятельно устранять неполадки в системе.

    Вы также можете научиться ремонтировать некоторые вещи самостоятельно, если хотите сэкономить на дополнительных затратах на механика, и купить продукт прямо на рынке, который вы хотите отремонтировать или заменить, и вы можете найти его дешевле, чем то, что ваш механик вам скажет.

    Итак, нет никакого вреда в использовании сканера obd2 и определенно нет вреда в его владении, и если вам нужно научиться использовать устройство, в Интернете есть множество видео, обучающих людей его использованию. без каких-либо проблем.

Новый путь вперед | Автомобильные и домашние советы и обзоры —

Лучшее покрытие тонны. У владения грузовиком есть свои преимущества. Помимо… [Продолжить->]

Как работают топливные форсунки, Зависимость сегодняшней жизни человека от… [Продолжить->]

Лучшие противотуманные фары, Туманная погода создает прекрасные иллюзии и играет… [Продолжить->]

Когда я обзавелся собственной машиной в возрасте 18 лет, я понял, насколько она утешительна… [Продолжить->]

Когда вы идете ехать на джипе, можете ли вы гарантировать 100% безопасный въезд и… [Продолжить->]

В наши дни несколько автотранспортных компаний и водители по-прежнему предпочитают… [Продолжить->]

В детстве меня всегда восхищали домкраты для бутылок.Как можно… [Продолжить->]

Еще с детства у меня была неугасающая страсть к автомобилям. Пока я держал… [Продолжить->]

Когда я был ребенком, мой отец водил старую Тойоту, которая была… [Продолжить->]

Для того, чтобы правильно хранить инструменты, вам понадобится ящик для инструментов грузовика. Ваш… [Продолжить->]

Вы когда-нибудь застревали посреди дороги из-за того, что ваш грузовик… [Продолжить->]

Что такое VSC, это расширение ремонтных услуг, а не автомобилей… [Продолжить- >]

Если вы когда-нибудь видели, как машину вытаскивают из канавы, то вы… [Продолжить->]

В настоящее время каждый житель дома очень хочет найти лучшего… [Продолжить- >]

Какие тормозные колодки лучше всего подходят для вашего автомобиля, запутались? Мы сравнили… [Продолжить->]

Хотите настроить свой грузовик? Тогда вам нужно выбрать лучший подъемник… [Продолжить->]

Ищете лучшего сварочного аппарата MIG до 500? вы пришли к… [Продолжить->]

Повреждение шины боковины — это то, что люди обычно не считают большим… [Продолжить->]

Устали от проблем с дроссельной заслонкой, и вы не можете … [Продолжить->]

Чтобы контролировать воздухозаборник двигателя вашего автомобиля, датчик положения дроссельной заслонки… [Продолжить->]

Гаечный ключ с храповым механизмом, возможно, является одним из наиболее распространенных инструментов, которые вы найдете… [Продолжить->]

Самостоятельность — это привычка, которая хорошо окупается в жизни.Если вы… [Продолжить->]

Ответственный за подачу воздуха и ускорение, корпус дроссельной заслонки — это… [Продолжить->]

Если вы хотите узнать, какова средняя длина автомобиля, то у вас есть… [Продолжить->]

В нормальных условиях идея иметь треснувшую крышку бензобака может… [Продолжить->]

Хорошая тормозная система является обязательным условием для вашего автомобиля. Удерживая вас и… [Продолжить->]

Ускорение автомобиля происходит, когда задние колеса оказывают такое усилие… [Продолжить->]

Очень важным компонентом тормозной системы автомобиля является тормоз… [Продолжить->]

Вы устали каждый раз смущаться, когда ваши друзья… [Продолжить->]

Если вы планируете приобрести новый аккумулятор для своего автомобиля, вы… [Продолжить->]

Если у вас есть джип Wrangler JK, вы, должно быть, тоже подумали о… [Продолжить->]

Даже если у вас приличный рост, высока вероятность, что вы почувствуете… [Продолжить->]

Принятие решения: (Обернуть vs.Paint) Выбор пути… [Продолжить->]

Сделай сам — лучший способ стать более устойчивым и самодостаточным. Как… [Продолжить->]

Водитель автомобиля должен быть эффективным и бдительным в случае, если он столкнется с… [Продолжить->]

Включение лампы проверки двигателя (CEL) является одним из самых… [ Продолжить->]

Первое и самое важное, что вам нужно знать, прежде чем мы… [Продолжить->]

С отходами и мусором из вашего дома на колесах необходимо обращаться надлежащим образом.… [Продолжить->]

Затишье перед бурей: Никому не нравится глохнувший двигатель или плохой… [Продолжить->]

Вы купили новую машину прошлым летом, и всем она понравилась… [Продолжить-> ]

fuЛучшие автомобили — это не те, которые были куплены недавно,… [Продолжить->]

Обслуживание автомобилей — действительно главный разговор большинства людей… [Продолжить->]

Беспокойство об электричестве, когда вы в дороге это жужжание? Кто… [Продолжить->]

Если вы устали застрять в дороге, потому что ваша машина… [Продолжить->]

Автомобили стали неотъемлемой частью нашей повседневной жизни в мире; … [Продолжить->]

Время от времени нашу машину нужно проверять и обслуживать.… [Продолжить->]

Эффективная выхлопная система всегда улучшает характеристики… [Продолжить->]

Одна из лучших особенностей пикапа — это кровать. С… [Продолжить->]

Предупреждающие огни Volkswagen EPC означают электронный контроль мощности… [Продолжить->]

Когда дело доходит до выполнения работы, мыло для автомойки очень высоко… [Продолжить->]

ABS означает антиблокировочную тормозную систему. Работа этой системы… [Продолжить->]

Нет ничего более непривлекательного, чем поврежденная краска на переднем капоте.… [Продолжить->]

Влажная почва, насекомые, жуки и еноты — вот что делает кемпинг… [Продолжить->]

Сколько времени потребуется для зарядки аккумулятора автомобиля, не вопрос… [Продолжить ->]

Согласно обычному пониманию, умные автомобили — это автомобили, в которых используются новейшие и… [Продолжить->]

Шлифовка автомобиля — это не что иное, как подготовка поверхности этого конкретного… [Продолжить->]

Коррозия — это ничего но реакция газообразного водорода, которая… [Продолжить->]

Если вы не знаете, что означает TPMS, то вы должны знать, что это… [Продолжить->]

Seafoam — не что иное, как такой тип услуга — присадка к топливу… [Продолжить->]

Керамическое покрытие может стать отличным дополнением к краске вашего автомобиля.Если вы хотите… [Продолжить->]

Единственные механические различия между системой R12 и R134a… [Продолжить->]

Есть много обстоятельств, которые приходят в голову автовладельцу… [Продолжить->]

В настоящее время автомобили имеют множество кодов, каждый из которых… [Продолжить->]

Бывают случаи, когда вы замечаете, что у вашего моторного масла сильный… [Продолжить->]

Вы знаете, что что-то не так, когда ваш машина начинает производить необычное… [Продолжить->]

Последнее, что нравится любому владельцу грузовика чистить, — это пыль с… [Продолжить->]

Если вы мой тип человека и ненавидите установку буксировки, тогда это… [Продолжить->]

Обе трансмиссии автомобильные, но в некоторых они сильно отличаются… [Продолжить->]

Если вы являетесь счастливым владельцем Toyota Tacoma и хотите увеличить бензин… [Продолжить ->]

Ничто не сравнится с острыми ощущениями от хорошего внедорожного приключения.Тем не менее, собираемся… [Продолжить->]

Автомобильные накладки — это довольно новая концепция. Раньше виниловые листы были… [Продолжить->]

Собираетесь купить новую машину? Ждать! Есть кое-что, что вам нужно… [Продолжить->]

Если у вас есть старая машина, или если вы часто ее используете и подвергаете воздействию тепла… [Продолжить->]

Хороший водитель — это тот, у кого врожденный инстинкты настолько отточены, что… [Продолжить->]

Работа с шестернями и подшипниками может стать ужасно утомительной, если вы не будете… [Продолжить->]

Когда вы владеете автомобилем, вам необходимо овладеть определенными навыками.… [Продолжить->]

Toyota Tundra — прекрасный автомобиль, который источает силу, класс и… [Продолжить->]

Со временем грузовики могут стать немного неровными. Если вы похожи на меня и любите… [Продолжить->]

Если вы часто участвуете в деятельности по замене автомобиля… [Продолжить->]

Хорошая тормозная система может буквально быть разницей между жизнью и… [ Продолжить->]

Оверспрей — это в основном вещество, которое находится поверх прозрачного покрытия… [Продолжить->]

Хорошая подножка для джипа отделит вас от других владельцев джипов.Если… [Продолжить->]

Так как джип — это прочный автомобиль для экстремальных условий, зеркала джипа… [Продолжить->]

Замена моторного масла относится к процедуре, при которой вы исчерпаете… [Продолжить->]

Всем автолюбителям я уверен, что вы знаете о… [Продолжить->]

Вердикт Шайнер — не самый любимый инструмент в наборе. … [Продолжить->]

Вердикт Ценник не соответствует тому, сколько лет они… [Продолжить->]

Фары выполняют важную функцию освещения дороги… [Продолжить->]

Вердикт Это действительно отличная альтернатива другим конкурентам, которые… [Продолжить->]

Вердикт Если вы не против глянцевой машины, это абсолютно… [Продолжить->]

Если ваш инструмент для формирования тормозной магистрали приносит больше вреда, чем пользы, то это… [Продолжить->]

Автомобили с батарейным питанием — это новинка в автомобилестроении… [Продолжить->]

Вердикт Если вы хотите подарить кому-то рукоделие, это… [Продолжить->]

Вердикт Тот факт, что он не включает в себя все профессиональные инструменты… [Продолжить->]

Вердикт Может, у него не самая шикарная упаковка, а может и не очень… [Продолжить->]

Хорошая обивка — единственная линия защиты внешнего вида вашего грузовика.… [Продолжить->]

Устали каждый день видеть новую царапину на своей машине? Выцветшая краска… [Продолжить->]

Вердикт Если бы нам пришлось дать вам честный обзор, мы бы выбрали… [Продолжить->]

Неудивительно, что владелец Jeep JK застрял в шторме в… [Продолжить->]

Если вы когда-либо выезжал на бездорожье, тогда вы, вероятно, понимаете… [Продолжить->]

Tesla только что запустила кибер-грузовик, и миллениалы издеваются над ним… [Продолжить->]

Давайте будем реальными; Самое лучшее в вождении — это острые ощущения, которые вы можете… [Продолжить->]

Если вы очень щепетильно относитесь к своим автомобильным чистящим средствам,… [Продолжить->]

Датчики кислорода, также известные как датчики O2, являются одними из них. из самых… [Продолжить->]

Поскольку вы здесь, мы уверены, что вы искали… [Продолжить->]

Разве это не сумасшествие, что то, что весит менее 20 фунтов, может легко… [Продолжить ->]

Эти два термина очень сбивают с толку, если вы работаете на автомобильном рынке… [Продолжить->]

Купить автомобиль легко; поддерживать это сложно.Есть некоторые… [Продолжить->]

Брелок или брелок — это небольшое устройство безопасности, которое… [Продолжить->]

Том Огл — человек, который изобрел устройство, которое заменило… [Продолжить- >]

Toyota GT86 и Subaru BRZ — японские автомобили, и обе они были выпущены на рынок… [Продолжить->]

Вот вам два сценария. Вы байкер, который любит кататься… [Продолжить->]

Вы только что обратили внимание на мигающий индикатор «Проверьте систему VSC»… [Продолжить->]

Индикатор «Проверьте двигатель» или, в некоторых случаях, также известный как Сервис… [Продолжить->]

Ах, сладкий запах выходных! Вы собрали рюкзак и… [Продолжить->]

Люди, у которых есть джип, — чистые автолюбители.Они покупают джипы, потому что… [Продолжить->]

Сцепное устройство для распределения веса — это система, специально разработанная… [Продолжить->]

Когда вы заводите автомобиль, электрическая энергия преобразуется в… [Продолжить->]

Прицепное устройство или, можно сказать, прицепное устройство — это устройство, прикрепленное к… [Продолжить->]

Соленоид стартера работает на нескольких очень основных принципах. Его… [Продолжить->]

Обычно краски представляют собой испаряющиеся растворители, однако порошковое покрытие… [Продолжить->]

Иногда мы забываем наши ключи в машине и запираем дверь без… [Продолжить->]

Ржавчина в основном называется окислением с научной точки зрения.Поскольку это… [Продолжить->]

Мы часто находим небольшие царапины на лобовом стекле и других стеклах. … [Продолжить->]

Если вы автовладелец. Вы должны знать, что красота автомобиля в его… [Продолжить->]

Автомобиль — это лучшее, что нужно иметь после дома. Это дает вам… [Продолжить->]

Если у вас есть автомобиль и вы регулярно заботитесь о его техническом обслуживании, вы… [Продолжить->]

Запасная шина, также обычно называемая резервной шиной, является … [Продолжить->]

Если у вас возникли проблемы с шинами, вам понадобится руководство по… [Продолжить->]

Купирование шин определяется как износ рисунков шин в… [Продолжить-> ]

Неважно, насколько вы большой автолюбитель и сколько времени вы… [Продолжить->]

Размер шины означает не только ее ширину или высоту.Он состоит из множества… [Продолжить->]

Регулярный осмотр вашего автомобиля чрезвычайно важен, поскольку он гарантирует, что… [Продолжить->]

Каталитические нейтрализаторы — это устройство, которое используется как вещество, которое может… [ Продолжить->]

Покупка автомобиля — одна из самых важных вещей, которую человек делает в своем… [Продолжить->]

Если вы учитесь красить свою машину с помощью воздушного компрессора,… [Продолжить->]

Service Engine Soon Light или в некоторых случаях известный как Check Engine… [Продолжить->]

Когда вы просыпаетесь утром, вы уже в плохом настроении, потому что… [Продолжить->]

Давайте будем реальными; не каждый может позволить себе модный апгрейд своего… [Продолжить->]

Владение трейлером вызывает чувство удовлетворения.Это не делает… [Продолжить->]

Представьте себе сценарий, в котором вы убиваете свою вторую половинку на красивом… [Продолжить->]

После месяцев планирования вы, наконец, готовы отправиться к некоторым… [Продолжить ->]

Представьте, что вы покупаете фантастически выглядящий фургон, о котором вы мечтали… [Продолжить->]

От могущественного молота Тора, волшебной палочки до микрофонов и простого… [Продолжить->]

Представьте себе, что вы чувствуете себя предприимчивый и желающий вытащить свой квадроцикл… [Продолжить->]

Вы помните, как вы раньше приклеивали цветной карандаш к кузову… [Продолжить->]

Царапины, сколы и дефекты автомобиля не избежать.Но это… [Продолжить->]

Вы когда-нибудь устали посещать дорогие мастерские то и дело… [Продолжить->]

Вы когда-нибудь устали смотреть на свою старую машину и просто чего-то хотеть… [Продолжить- >]

То, что вы наткнулись на эту страницу, может означать только одно; вы ищете… [Продолжить->]

Как использовать сканер OBD2, как он работает

Автомобили — это не только транспортные средства, которые могут доставить вас туда, куда вы хотите, но они также считаются компьютерами на четырех колесах.

OBD2 — это система, которая должна быть встроена во все модели автомобилей.

Сегодня эта система есть во всех автомобилях. Он имеет множество функций и позволяет узнать общее состояние вашего автомобиля по с помощью сканера OBD2 .

Бортовая диагностика 2 или OBD2 — это стандартизированная система для грузовых и легковых автомобилей. В основном используется для самодиагностики. Программное обеспечение OBD2 регулирует и контролирует основные функции вашего автомобиля. Он может отправлять команды в разные системы для поддержания общего состояния вашего автомобиля.Он также может самостоятельно исправлять любые аномалии в топливной смеси и зажигании автомобиля.

Чтобы понять данные, собранные OBD2, владельцы автомобилей и технические специалисты используют сканер OBD2. Это устройство может отображать данные об оборотах двигателя транспортного средства, температуре охлаждающей жидкости и воздуха, положении распределительного и коленчатого валов, дроссельной заслонке и скорости движения.

Сканеры ODB2 на рынке.

На рынке представлено огромное количество сканеров OBD 2. В этом посте вы найдете обзоры сканеров obd2 с самым высоким рейтингом и самые продвинутые модели.

ВИДЫ СКАНЕРОВ OBD2

Есть два типа сканеров OBD2, которые вы можете найти на рынке.

1.) Считыватели кодов

Считыватели кодов OBD2 — это простые и недорогие устройства, которые могут очищать и считывать коды с вашего автомобиля. Это действительно дешево, но имеет некоторые ограничения. В частности, в нем отсутствует информация о кодах определенных производителей, и он не может получить доступ к некоторым типам данных.

2.) Инструменты сканирования

Инструменты сканирования дороже, чем считыватели кода, но это устройство имеет различные функции, которые не встроены в считыватели.Он может обеспечить расширенный доступ к записанным и оперативным данным. Он также может считывать коды производителя и включать расширенные возможности устранения неполадок.

КАК РАБОТАЕТ СКАНЕР OBD2?

Способ работы сканера OBD2 зависит от его типа. Если ваш сканер является считывателем кодов, то он может только очищать и считывать коды. Если вы купили сканирующий прибор, он может просматривать текущие и сохраненные данные, а также выполнять множество других функций.

Все сканеры OBD2 обладают основными функциями.Но некоторые сканеры также предназначены для проверки ожидающих кодов, предоставления доступа к дополнительной информации, настройки PID и настройки списка параметров.

Большинству владельцев автомобилей нравится использовать считыватель кода OBD2, даже если они не знают, что с ним делать. Они ожидают, что система OBD2 сможет справиться со всеми аномалиями без их физического вмешательства.

Несмотря на то, что эта исключительная автомобильная система имеет функции самокоррекции, она все равно не может решить все проблемы с вашим автомобилем. Это когда приходит сканер OBD2.Это устройство позволяет узнать, что с вашим автомобилем что-то не так.

Стандартным языком OBD2 является так называемая контрольная лампа фар двигателя или индикатор неисправности (MIL). Когда этот индикатор горит, это означает, что модуль управления трансмиссией (PCM) не может декодировать сообщение об ошибке, отправленное определенным автомобильным датчиком.

Щелкните здесь, чтобы узнать, как исправить неисправный датчик скорости.

PCM предупреждает вас о неисправности вашего автомобиля. Независимо от того, является ли код сигналом потери мощности или увеличения расхода топлива, сканер OBD2 может его прочитать.PCM сохраняет сообщение об ошибке, а затем сканер представляет вам код неисправности.

Подробнее о кодах OBD2

Спасибо, что заглянули. Для получения дополнительной информации о кодах OBD2 и о том, как их читать, ознакомьтесь с нашим руководством по считыванию кодов OBD2.

КАК ПОЛЬЗОВАТЬСЯ СКАНЕРОМ OBD2?

Этим устройством легко пользоваться. Верно, что разные модели предлагают разные функции; однако общий процесс использования сканера OBD2 прост.Все, что вам нужно сделать, это выполнить описанную ниже процедуру.

  1. Во-первых, вы должны выключить питание вашего автомобиля и подключить сканер к разъему передачи данных OBD2, расположенному под панелью управления вашего автомобиля . Поскольку OBD2 является стандартизированной системой, все сканеры OBD2 используют один тип разъема, называемый SAE J1962. Сканер работает после того, как вы вставите вилку в систему OBD2 вашего автомобиля. Некоторые инструменты сканирования включают в себя модули или ключи, которые усиливают универсальный разъем для взаимодействия или доступа к элементам управления и данным, специфичным для OEM-производителей.
  2. Во-вторых, включите машину и дождитесь загрузки сканера OBD2. Если он не инициализируется автоматически, нажмите кнопку питания.
  3. Когда сканер будет готов, введите все необходимые данные. Сюда входит информация о модели вашего автомобиля, типе, двигателе, информационном номере автомобиля (VIN) и т. Д.
  4. После этого вы должны разрешить устройству сканировать или считывать данные диагностической системы вашего автомобиля. Если вы не знаете, как это сделать, просмотрите руководство к сканеру и найдите кнопку, которая может запустить этот процесс.
  5. После сканирования всех систем вашего автомобиля сканер OBD2 выдаст несколько кодов или один код неисправности. Вы можете записать эти коды или передать все данные на свой ноутбук или мобильный телефон с помощью Bluetooth.
  6. Проверьте эти коды неисправностей в руководстве к сканеру, чтобы узнать, что они означают. Большинство руководств содержат только базовые коды. Если вы не можете найти данный код DTC, проверьте его в Интернете. В сети есть множество дополнительных кодов для различных моделей автомобилей.
  7. Когда вы закончите запись кодов, выключите автомобиль и осторожно отключите сканер OBD2.

СЛЕДУЮЩИЕ ПРАВИЛА

Сканеры OBD2 не хрупкие, а некоторые модели чрезвычайно долговечны. Но, если вы не будете использовать его с осторожностью, ваша система OBD2 или сканер OBD2 могут выйти из строя. Вот что можно и чего нельзя делать при использовании этого устройства.

  • Приведенная выше процедура является исчерпывающим руководством по использованию любого сканера OBD2.Однако рекомендуется прочитать руководство, прилагаемое к вашему диагностическому прибору.
  • При подключении универсального разъема к системе OBD2 всегда будьте осторожны. 16-контактный штекер очень хрупкий. При неосторожном подключении контакты могут погнуться.
  • Всегда включайте автомобиль при использовании сканера, чтобы избежать повреждения программного обеспечения OBD2.

Заключение

Ремонт или проверка вашего автомобиля в автомастерских обходятся дороже, чем делать техосмотр или ремонт самостоятельно.Не все проблемы с автомобилем настолько серьезны, чтобы вы могли доставить его в гараж, а система OBD2 не может решить все мелкие проблемы.

Таким образом, если вы немного разбираетесь в поиске неисправностей в автомобилях или обладаете навыками ремонта автомобилей, владение сканером OBD2 поможет вам сэкономить деньги и время.

Как использовать сканер OBD2

Отвозить свой личный автомобиль в гараж для ежегодной настройки в настоящее время становится устаревшим. Это связано с внедрением сложной высокоскоростной компьютеризированной системы, известной как сканер OBD2 (бортовая диагностика, версия 2).Система имеет возможность самокоррекции топливной смеси и зажигания при каждом обороте коленчатого вала. Это сделало вещи намного лучше, чем они были несколько лет назад. Но вопрос в том, как можно использовать этот сканер OBD2 после приобретения? Приведенные ниже советы дадут вам правильные ответы на ваш вопрос.

Лучшие диагностические сканеры автомобилей OBD2

Подключите сканер OBD2

Для начала подключите сканирующее устройство к разъему OBD II под приборной панелью со стороны водителя. Включите автомобиль ключом, но не запускайте двигатель.Включите сканер и дайте ему инициализироваться. В процессе инициализации настройте свое устройство так, чтобы оно получало как коды, так и коды производителей. Запустите двигатель вашего автомобиля, чтобы вы могли обновить свой компьютер. На этом этапе вы можете просматривать данные о двигателе в режиме реального времени во время движения автомобиля.

Проверка кодов сканера

После того, как диагностический прибор подключен к разъему OBD 2 и ключ автомобиля включен, инструмент запросит ряд вещей.Такие вещи могут включать в себя марку, модель автомобиля, тип двигателя и другие. Следуя инструкциям на экране, вы найдете параметр, который позволит вам проверять коды среди других вариантов меню. В зависимости от производителя вам могут дать компакт-диск или бумажную брошюру со списком значений каждого кода. Кроме того, вы можете поискать в Интернете список кодов неисправностей, более конкретно на сайте, посвященном вашему автомобилю, чтобы найти более полезную информацию.Однако стоит записать коды, прежде чем пытаться сбросить контрольную лампу неисправности (MIL).

Проверка и обслуживание (I / M) Готовность

Это еще одно важное меню, которое нельзя игнорировать. Хотя разные производители автомобилей имеют разные представления о готовности к I / M, несколько дней нормального вождения могут пройти испытание. Готовность к I / M предназначена для удержания людей от проникновения в плохо разрушающийся автомобиль с помощью проверки на выбросы путем очистки кодов перед отправкой на независимую станцию ​​для проверки.

Просмотр данных

Лучший сканер OBD2 обычно предоставляет пункт меню для просмотра данных. Это меню позволяет вам проверить возможные области неисправности, такие как функциональность кислородного датчика, нагрузка на двигатель, температура воды и воздуха и другие. Кроме того, есть функция стоп-кадра, которая позволяет захватывать данные при возникновении технических проблем в дороге. Например, время зажигания и длительность импульса форсунки, доступные в момент зацепа, могут позволить вашему механику выяснить, что произошло на самом деле.Это дает ему достаточно времени для работы над проблемой.

Графические функции

При использовании высокопроизводительных инструментов сканирования они имеют графические функции, которые позволяют вашему техническому специалисту наблюдать за некоторыми параметрами на экране при работающем двигателе автомобиля. В большинстве случаев эти инструменты имеют интерфейс, позволяющий подключаться к компьютеру. Кроме того, у инструментов достаточно памяти и времени автономной работы, что позволяет подключать их в помещении, когда кабель вашего автомобиля отключен. В заключение, сканеры OBD2 значительно упростили процесс диагностики транспортных средств.Пользоваться устройством просто, нужно только подключить его к разъему OBD2 и все сделать. Однако вам следует убедиться, что вы четко понимаете все коды для эффективной работы с инструментом.

Что такое сканер OBD и зачем он нужен

Каждый раз, когда вы видите, что на приборной панели мигает индикатор «Check Engine», пора отправиться на СТО. Иногда бывает неприятно узнать, что свет загорелся из-за неплотной крышки топливного бака, которую можно было легко исправить.Жизнь была бы намного проще, если бы мы могли точно выяснить, что не так с автомобилем, прежде чем мы поедем в сервисный центр.

Автомеханики могут определить проблемы с вашим автомобилем с помощью сканеров OBD. Это устройства, которые подключаются к порту OBD вашего автомобиля и считывают сохраненные данные. Эти данные анализируются для выявления конкретной проблемы; будь то пропуск зажигания в двигателе, ослабление проводов или изменение уровня кислорода.

Если бы у вас был один из этих сканеров OBD, вы также могли бы быстро проверить свою машину, верно?

Да, но вам нужно гораздо больше узнать о сканерах OBD ​​и кодах ошибок, прежде чем вы сможете разобраться в данных.

Итак, вот все, что вам нужно знать о сканерах OBD:

  • Что такое OBD и чем он помогает?
  • Какие проблемы обнаруживает система OBD?
  • Зачем мне сканер OBD?

Что такое OBD и как оно помогает?

OBD — бортовая диагностика. Это встроенная в ваш автомобиль система, которая отслеживает и записывает данные с электронных блоков управления (ЭБУ) — небольших компьютеров, которые управляют микро-функциями различных частей автомобиля.Большинство моделей автомобилей, произведенных в Индии после 2010 года, поставляются с портом OBD 2.

Как только вы заводите автомобиль, система OBD начинает процесс сканирования, чтобы проверить, все ли компоненты вашего двигателя работают должным образом. Если система обнаруживает серьезную ошибку, она также может включить световой индикатор «Индикатор неисправности» или «Проверьте двигатель». Это дает водителям предупреждение о том, что что-то не так, и это необходимо проверить и исправить.

Однако горящий индикатор Check Engine в большинстве случаев не является поводом для паники.Это предварительное предупреждение, и вы можете безопасно водить машину, пока не найдете время, чтобы ее проверить. Мигающий индикатор Check Engine может указывать на серьезную ошибку двигателя, и в таких случаях рекомендуется проверить его как можно скорее.

Какие проблемы обнаруживает система OBD?

Система OBD контролирует и может обнаруживать ошибки по всем аспектам, влияющим на работу двигателя. Некоторые из затронутых ключевых аспектов:

  • Топливные системы
  • пропуски зажигания в двигателе
  • Системы контроля выбросов
  • Органы управления автомобилем / холостым ходом
  • Компьютерные системы
  • Системы передачи
  • Прочее, относящееся к кузову и шасси транспортного средства и т. Д., Например, ремни безопасности, подушки безопасности и т. Д.

Если вы любопытный тип, вы можете проверить полный диапазон параметров OBD.

Каждой ошибке присваивается определенный код, и она сохраняется в системе OBD. Когда автомеханики подключают сканер OBD к вашей машине, он считывает эти коды ошибок, и именно так они узнают, что с вашей машиной.

Зачем мне сканер OBD?

В то время как ваш автомобиль оснащен системой OBD, и индикатор Check Engine предупреждает вас, когда есть проблема с вашим двигателем, вам все равно будет полезен сканер OBD, потому что:

Сканирующее устройство OBD может сэкономить ваше время и деньги

Автовладельцы часто проводят много времени и денег в сервисных центрах.Индикатор Check Engine сообщает о том, что что-то не работает. Но вы не знаете точную проблему, поэтому вы не можете определить, можно ли ее легко исправить или для этого нужна помощь специалиста. Вы также не сможете определить, сколько это будет стоить, пока сервисный центр не выставит вам огромный счет.

Устройства

OBD работают очень похоже на те, которые используют автомеханики. Подключите их к порту OBD, и вы точно узнаете, что влияет на работу вашего двигателя. Затем вы можете решить, насколько серьезна проблема, сколько времени потребуется на ее устранение, и какое-то представление о том, сколько это должно стоить.

OBD-устройства имеют решающее значение для обеспечения безопасности автомобиля

Когда у вас плотный график, легко не обращать внимания на горящую лампочку Check Engine или сказать себе: « Я займусь этим на выходных, ».

Однако сканер OBD может сразу сказать вам о серьезности проблемы и убедиться, что вы не ведете машину с серьезными проблемами, которые могут привести к аварии.

Однако, чтобы воспользоваться сканером OBD, в идеале вам необходимо знать все коды ошибок, и только тогда вы сможете определить проблемы.Но не все из нас действительно были бы заинтересованы в этом.

Итак, лучший способ действий — получить сканирующие устройства OBD, которые могут преобразовывать коды ошибок в простые для понимания проблемы и действия. Rollr Mini, который подключается к порту OBD 2, может выполнять полную диагностику автомобиля и отправлять предупреждения о состоянии автомобиля на ваш телефон. Один беглый взгляд на свои уведомления, и вы легко поймете, почему горит индикатор Check Engine и что с этим делать.

Теперь, когда вы знаете все о системе OBD вашего автомобиля и о том, как работают сканеры OBD, как насчет быстрого знакомства с Rollr Mini?

Как использовать считыватель диагностического кода

Привет, я Винс, и сегодня мы поговорим о том, как использовать считыватель диагностического кода.

Процесс можно объяснить в одном абзаце. На самом деле это не что иное, как подключение сканера для отображения кодов неисправностей. Это так просто.

Но держитесь там турбо, работа еще не сделана! После определения кодов неисправностей (или DTC) вам все равно необходимо определить значение кодов. Для этого вы можете либо зайти в Интернет на такой сайт, как https://www.obd-codes.com, либо обратиться к руководству по обслуживанию конкретного автомобиля.Эта работа может быть утомительной, поскольку коды неисправностей могут означать разные вещи. В большинстве случаев коды ошибок указывают только на определенную неисправность в системе, а не на источник неисправности полностью.

И есть тысячи обычных кодов неисправности! Это даже не считая коды производителя или коды улучшения!

Для интерпретации и диагностики кода OBD2 требуется много данных! Диагностика

OBD2 требует достаточных знаний автомобиля!

Даже если он оснащен современным сканером OBD2, все равно может быть сложно диагностировать причину кода неисправности

Однажды у меня был код ошибки в моем Митсубиси Мираж.У него были симптомы неисправного топливного насоса. Двигатель плохо работал на холостом ходу, ускорение было плохим, и я слышал стук каждый раз, когда стрелка тахометра пробивает 2000 оборотов в минуту и ​​выше.

У меня был старый считыватель диагностических кодов, который не смог получить код неисправности DTC. Индикатор проверки двигателя останется включенным, даже если я стер код неисправности, отсоединив аккумулятор и слей конденсатор ЭБУ ( Связано: Как очистить MIL без сканера ). К счастью для меня, мой близкий приятель позволил мне одолжить его Autel AL319.

После подключения кабеля к порту OBD2 в моем автомобиле определение кода неисправности заняло менее 5 секунд: P0261

Это был общий код неисправности , который указывает на низкое напряжение в цепи форсунки цилиндра 1. Так это проблема с топливной форсункой в ​​цилиндре 1?

Как я выглядел, пытаясь починить свой Mitsubishi

Неправильно . Я снял все форсунки и проверил каждую, используя пару незакрепленных проводов и автомобильный аккумулятор.Форсунка в цилиндре 1 тикает, когда на агрегат подается питание. Это явно случайность. Думал, сканер не тот.

Далее я проверил топливную рампу и топливопроводы. Собрав все вместе, я завел машину и столкнулся с теми же проблемами на холостом ходу. Индикатор проверки двигателя все еще горит.

Я позвонил своему приятелю и объяснил ему, что случилось. Он сказал мне проверить электрические разъемы в топливных форсунках. Правда, я развернул упакованную проводку в инжекторе и обнаружил единственный незакрепленный провод! Это всегда было источником проблемы!

Так почему я это говорю? Считыватель кода OBD2 дал мне код и значение кода.Однако он не совсем сказал мне о проблеме с проводкой.

Как выбрать считыватель диагностического кода

Основная причина, по которой мой старый считыватель кода не работал, — это совместимость с OBD2. Mirage может быть дешевым автомобилем, но процессор использует протокол CAN-BUS OBD2. Autel MaxiScan может извлекать коды неисправностей и очищать контрольную лампу двигателя во всех пяти известных протоколах OBD2. Это также проводная разновидность, поэтому мне не понадобилось отдельное смарт-устройство.

Это наши 3 любимых сканера

При выборе считывателя кода OBD2 обязательно запомните следующее:

  • Выбор между проводной или беспроводной связью полностью зависит от вас. Проводные сканеры лучше, если вы ищете простое решение plug and play. С другой стороны, для беспроводных сканеров потребуется совместимое устройство Apple или Android, а также бесплатное или платное приложение OBD2. Беспроводные сканеры также бывают двух видов: Bluetooth и Wi-Fi. Первое применимо к устройствам Android и Windows, а второе — к Apple и iOS. Узнайте больше о лучших адаптерах Bluetooth.
  • Проверить совместимость с протоколами OBD2 . Новые автомобили оснащены диагностическим портом CAN-BUS OBD2.Хотя почти все сканеры OBD2 будут работать с CAN-BUS и другими протоколами, все еще есть небольшое количество продуктов, которые работают только с ограниченным числом протоколов.
  • Цена будет зависеть от качества и возможностей товара . В большинстве случаев более дешевые версии считывателя кодов OBD2 могут считывать только коды неисправностей двигателя. Но что, если индикатор проверки двигателя срабатывает из-за проблемы с АБС, подушками безопасности или трансмиссией? Да, почти все компоненты в современном автомобиле управляются отдельным ЦП меньшего размера.Это означает, что у него есть собственный набор кодов неисправностей. Они называются расширенными кодами или кодами производства . Убедитесь, что считыватель диагностических кодов может считывать как общие коды неисправностей, так и коды неисправностей производителя во всех аспектах автомобиля.
Сначала найдите порт OBD2… обычно под приборной панелью со стороны водителя. Изображение Endolith

Как использовать считыватель диагностических кодов

При первых признаках загорающейся лампочки двигателя важно помнить о том, чтобы сохранять спокойствие.Наличие контрольной лампы неисправности или контрольной лампы неисправности не означает, что автомобиль разнесется вдребезги. Насколько вам известно, автомобиль все еще управляем, несмотря на то, что загорелся индикатор двигателя.

Но для уверенности возьмите свой считыватель диагностического кода и выполните следующие действия.

  1. Припаркуйте автомобиль на безопасном и ровном месте. Вам необходимо выключить двигатель перед подключением сканера OBD2.
  2. Найдите диагностический порт OBD2 в вашем автомобиле. Обычно находится под колонкой рулевого колеса.
  3. Подключите считыватель кодов OBD2. Если у вас есть беспроводной сканер OBD2, подключите устройство, включите зажигание и выполните сопряжение устройства со смартфоном или планшетом. Запустите приложение OBD2, например Torque Pro, и вы готовы сканировать процессор. Если у вас есть проводной считыватель кода OBD2, просто подключите кабель к диагностическому порту и включите зажигание. В большинстве случаев сканер автоматически выполняет поиск кодов неисправностей без нажатия кнопки.
  4. Если сканер обнаруживает код неисправности, нажмите OK, чтобы показать код. В зависимости от используемого сканера он также может отображать значение кода неисправности или определение кода без обращения к базе данных.
  5. Теперь вы знаете код неисправности и значение кода. Вы должны определить источник кода неисправности и соответствующий ремонт, необходимый для устранения проблемы.
  6. Удалите код неисправности . Прежде чем стирать код неисправности, убедитесь, что проблема устранена.В противном случае контрольная лампа двигателя будет постоянно гореть снова, даже если вы неоднократно стираете код неисправности.
  7. Наконец, , выключите зажигание и отсоедините сканер OBD2 от диагностического порта.

Если у вас есть современный сканер OBD2, вы можете сделать гораздо больше, чем просто сканировать и стирать коды неисправностей. Вы можете получить доступ к данным в реальном времени от определенных датчиков двигателя во время работы двигателя. Вы даже можете получить информацию об автомобиле, такую ​​как VIN или CVN, с помощью сканера.

Беспроводные сканеры

также могут предоставить большой объем информации. В зависимости от приложения OBD2 вы можете просматривать данные датчиков с помощью графиков или измерителей. Это отлично подходит для модифицированных или тюнингованных автомобилей. Графики позволят вам определять данные в реальном времени, чтобы определить преимущества каждого мода двигателя в реальном времени. Но в случае беспроводных сканеров вам нужно будет приобрести платную версию приложения OBD2, чтобы разблокировать все расширенные функции.

Поздравляю, у вас получилось!

Заключение

Считыватели диагностических кодов

— находка для мужчин и женщин, любящих автомобили.Это не только позволит вам увидеть внутреннее устройство вашего автомобиля с высоты птичьего полета, но и наличие собственного сканера OBD2 также сэкономит вам кучу денег на ремонте автомобиля.

Конечно, не каждый ремонт можно сделать самостоятельно. В случае сомнений лучше проконсультироваться с профессиональным механиком. У механика, скорее всего, будет свой собственный набор предпочтительных инструментов сканирования в зависимости от марки и модели вашего автомобиля.

Мой совет: не усугубляйте проблему, возясь с тем, чего вы не понимаете.Считыватель диагностического кода — это инструмент, а не волшебное заклинание. Всегда имейте это в виду, когда в следующий раз загорится индикатор проверки двигателя.

Винс

На что обращать внимание при использовании сканера OBD2

Коды неисправностей двигателя, DTC, PID и многое другое!

Сканеры OBD2 включают в себя широкий спектр функций, зависящих от его статуса в качестве базового считывателя кода или расширенного инструмента сканирования. Хотя обе модели OBD2 оказываются чрезвычайно ценными для владельцев транспортных средств, между ними существует ряд расхождений.

Более простые считыватели кода ограничены только чтением и очисткой DTC (диагностических кодов неисправностей), в то время как более продвинутые инструменты сканирования OBD2 имеют возможность записывать данные и просматривать их в режиме реального времени, в дополнение к предоставлению набора строго определенных знаний. Усовершенствованные инструменты сканирования OBD2 также имеют возможность предоставить владельцам транспортных средств четкий доступ к двунаправленным тестам и элементам управления наряду с другими расширенными функциями.

В то время как усовершенствованный инструмент сканирования OBDII, несомненно, важен для владельцев автомобилей, более простые сканеры OBD-2 предлагают элементарную и важную функциональность для владельцев транспортных средств без излишеств и без излишеств.Базовый сканер OBD2, обладающий способностью считывать и очищать коды и получать доступ к данным по широкому спектру марок и моделей автомобилей, выпущенных после 1996 года, представляет собой доступное устройство, которое предлагает владельцам автомобилей критически важную возможность самодиагностировать общие проблемы автомобильных систем. без необходимости обращаться к дорогостоящим механикам или в автомастерские.

Подключение к порту бортовой диагностики

Стандартизированный универсальный характер

OBDII делает их очень простыми в использовании.Управляется общим разъемом, определенным SAE J1962, операция требует только простой вставки универсального разъема в диагностический разъем OBD-2 транспортного средства.

Беглое сканирование OBD2 дает огромное количество чрезвычайно ценной информации. Результаты данных OBD2 напрямую укажут владельцам автомобилей на определенные системы или компоненты в их транспортных средствах, которые вышли из строя или требуют основного внимания. Всего за несколько секунд владельцы автомобилей могут определить конкретные проблемы автомобиля и значительно сэкономить время, деньги и ненужные неудобства при определении причины проверки индикаторов двигателя и других проблем.

Использование диагностического прибора сканера OBD

При использовании беспроводного сканера OBDII необходимо обратить внимание на ряд вещей, чтобы обеспечить успешное и эффективное испытание вашего автомобиля. Просто следуйте простым инструкциям ниже, чтобы обеспечить успешный диагностический запуск вашего автомобиля

.

  • Убедитесь, что вы подключили соответствующий базовый диагностический прибор к разъему OBD II под приборной панелью
  • Вставьте ключ в замок зажигания и поверните ключ, чтобы включить и инициализировать OBD2.Убедитесь, что вы делаете это без фактического запуска двигателя автомобиля
  • Затем запустите автомобиль и следуйте инструкциям по считыванию кода, приведенным в руководстве по эксплуатации.
  • Диагностический прибор запросит у вас различную информацию, включая VIN автомобиля, марку и модель автомобиля, а также тип двигателя.
  • Следуя инструкциям на экране, введите правильные ответы на вопросы
  • Следуя указаниям на экране, просто нажмите «Сканировать» и дождитесь, пока вернутся результаты диагностики и сообщат вам, какие проблемы испытывает автомобиль.
  • На этом этапе вам будет предоставлена ​​возможность считывать и стирать диагностические коды неисправностей, проверять полноту мониторов готовности и просматривать данные двигателя в режиме реального времени для углубленного и всестороннего анализа функциональности систем автомобиля.
  • Полный список универсальных кодов неисправности (диагностических кодов неисправностей) представлен в конце этой статьи.Также включен удобный для чтения график, в котором перечислены общие акронимы и их соответствующие значения.
  • Если вам нужна дополнительная информация об отдельных кодах неисправности, дважды проверьте руководство по эксплуатации или компакт-диск, поставляемый со сканером OBD2. Кроме того, вы также можете выполнить простой поиск в Интернете, введя код и получив простое объяснение в Интернете
  • После установления диагностических кодов неисправностей для вашего автомобиля вы можете использовать информацию, чтобы делать осознанные покупки основных деталей для ремонта вашего автомобиля, или вы можете поделиться информацией с механиком, ремонтирующим ваш автомобиль, как способ подтвердить его собственные независимые диагностические выводы
  • Коды ошибок также известны как коды неисправностей и DTC (диагностические коды неисправностей).Эти коды хранятся в бортовой диагностической компьютерной системе. Эти коды, хранящиеся в бортовой компьютеризированной диагностической системе в ответ на проблемы, обнаруженные в системах автомобиля, возникают в результате обнаружения системой конкретных проблем автомобиля, требующих решения.

Подробное резюме и объяснение всей необходимой информации, необходимой для успешного завершения сканирования транспортного средства OBD2, представлено ниже в виде удобных для просмотра диаграмм и изображений.

Типы кодов ошибок / неисправностей / неисправностей

Код неисправности — это буквенно-цифровое значение, относящееся к определенному типу неисправности, обнаруженной в системе транспортного средства.Список кодов неисправностей был создан Обществом автомобильных инженеров, также известным как SAE, для всех автомобилей, выпущенных после 1996 года, которые должны соответствовать спецификациям OBD2.

Коды неисправностей

, определенные SAE, разбиты на 4 категории следующим образом:

  • Коды трансмиссии (P), относящиеся к выбросам, двигателям и системам трансмиссии
  • Коды кузова (B), касающиеся освещения, подушек безопасности и систем климат-контроля
  • Коды шасси (C), относящиеся к электронной подвеске, антиблокировочным тормозам и системам рулевого управления
  • Коды сетевой связи (U), относящиеся к модулям сети контроллера

Коды неисправностей из этих 4 конкретных категорий далее разбиты на следующие две основные группы кодов неисправностей:

  • Общие / общие коды: необходимы для базовой диагностики неисправностей, связанных с выбросами, эти коды идентифицируются числовым значением 0 в качестве второй цифры, что указывает на универсальную общность для всех марок и моделей транспортных средств.
  • Расширенные / специфические для производителя коды: обозначенные числовым значением 1 в качестве вторичной цифры, эти коды указывают на уникальную связь с конкретными марками и моделями автомобилей.

Коды наиболее распространенных неисправностей двигателя

P0420 Низкая эффективность Catalyst System
P0171 Система корректировки топливоподачи Lean-Bank One
P0401 Недостаточный поток в систему рециркуляции отработавших газов (EGR)
P0174 Система корректировки топливоподачи Lean-Bank Two
P0442 Обнаружение меньших утечек в системе контроля выбросов парниковых газов (EVAP)
P0300 Обнаружение случайных пропусков зажигания в двигателе
P0455 Обнаружение более крупных утечек в системе контроля выбросов парниковых газов (EVAP)
P0440 Система улавливания паров топлива EVAP
P0141 H02S (датчик подогревателя кислорода)

Performance Bank One, Sensor Two

P0430 Система катализаторов: банк 2 с низким КПД
P0135 (H02S) Датчики кислорода: Performance Bank One, Sensor One
P0446 EVAP (Система улавливания паров топлива)

«Электромагнитный» клапан-управляющий

P0128 Термостат для регулирования охлаждающей жидкости
P0301 Обнаружен пропуск воспламенения в цилиндре 1
P0411 Ошибочный поток продувки в системе контроля за выбросами паров топлива (EVAP)
P0133 Медленный отклик датчика кислорода: банк 1, датчик 1
P0303 Обнаружен пропуск воспламенения в цилиндре 3
P0304 Обнаружен пропуск воспламенения в цилиндре 4
P0302 Обнаружен пропуск воспламенения в цилиндре 2
P0325 Цепь «датчика детонации» модуля управления трансмиссией

Коды трансмиссии
P0xxx: Общий
P1xxx: зависит от производителя
P2xxx: общий
P30xx — P33xx: зависит от производителя
P34xx toP39xx: общий

Коды шасси
C0xxx: Общий
C1xxx: зависит от производителя
C2xxx: зависит от производителя
C3xxx: Общий

Коды тела
B0xxx: общий
B1xxx: зависит от производителя
B2xxx: зависит от производителя
B3xxx: общий

Коды сетевой связи
U0xxx: общий
U1xxx: зависит от производителя
U2xxx: зависит от производителя
U3xxx: общий

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
