Что такое OBD2 разъем и как пользоваться адаптером системы диагностики автомобилей — Autodromo

Понятие интерфейса между объектом, управляемым при помощи компьютеризированного оборудования, и устройством, выполняющим функции контроля и диагностики, подразумевает жёсткую стандартизацию протокола обмена информацией. В случае автомобиля необходимость в этом присутствует, но в единообразии не очень заинтересованы производители.

• 1 История диагностики с OBD II
  • 1.1 Что такое EOBD
• 2 Основная функция диагностического разъема
  • 2.1 Где находится
  • 2.2 Распиновка разъема ОБД 2
• 3 Классификация протоколов
  • 3.1 A
  • 3.2 B
  • 3.3 C
  • 3.4 Протокол ISO9141
  • 3.5 J1850 VPW
• 4 Расшифровка ошибок по системе OBD2
  • 4.1 Первый знак
  • 4.2 Второй знак
  • 4.3 Третий знак
  • 4.4 Четвертый и пятый символы
• 5 OBD2 и ELM327

Однако на законодательном уровне всё же удалось создать нечто стандартное, удобное для проверяющих организаций и частных предприятий по диагностике и ремонту. Это интерфейсный диагностический разъём OBD II, которым сейчас снабжены практически все автомобили.

Содержание

История диагностики с OBD II

Изначально мало кто заботился об удобстве автомобильных диагностов. Микрокомпьютеры, управляющие агрегатами машины, могли быть проверены дилерскими средствами, в свободную продажу не поступающими и открытыми кодами не обеспеченными. Поэтому первый шаг был сделан государственными организациями, призванными следить за экологической чистотой транспорта.

Появился контрольный стандарт в США, где Калифорния всегда славилась, как самый требовательный к ограничению загрязнений окружающей среды двигателями внутреннего сгорания штат.

По теме: Что такое CAN-шина в автомобиле (устройство и схема подключения)

К середине 90х годов описание разъёма окончательно сформировалось в виде OBD II, то есть второго финального варианта исполнения. On-Board Diagnostics II стал обязателен к применению на всех автомобилях в США после 1996 года.

Что такое EOBD

Встречающаяся аббревиатура EOBD особого смысла в понятие OBD не добавляет, и даже нет точной определённости, что значит дополнительная буква в начале.

Это может быть сокращение от European, намёк на дополнительные способности Enhanced или просто бессмысленная приставка Electronic (других просто не существует).

Но чаще склоняются к началу внедрения позитивного американского стандарта в производство европейских автомобилей. Тем более, что рынок США всегда считался самым важным.

В результате параллельно с американскими стандартами на диагностический интерфейс SAE образовались и общемировые ISO.

В большинстве случаев идентичные, но с другими цифробуквенными обозначениями, а чаще применяется тот, который раньше появился. Это относится к протоколам физического и логического уровней.

Основная функция диагностического разъема

Диагностический разъём необходим для возможности организации связи внешнего контрольного компьютера с внутренними вычислительными ресурсами автомобиля. Через него информация визуализируется на мониторах и может быть считана и проанализирована специалистами автосервисов.

Это позволяет своевременно и быстро найти неисправность, тем самым, с точки зрения законодателей, оперативно предотвратить экологическое нарушение, а мастера получили инструмент, с помощью которого постепенно смогли выполнять те же сервисные процедуры, что и официальные дилеры.

Где находится

Расположение разъёма также стандартизировано, расстояние от руля не должно превышать 16 дюймов, более того, указаны совершенно точные места в нескольких вариантах для монтажа разъёма.

Обычно он прикрыт от загрязнений, но точное расположение в конкретном автомобиле и способ доступа хорошо известен ремонтникам.

Распиновка разъема ОБД 2

Очевидно, что назначение всех контактов в подобной системе должно быть чётко прописано. Использован стандартный 16-контактный разъём. а наиболее важные соединения однозначно привязаны к номерам контактов (пинам):

• положительная и отрицательная линии интерфейса типа SAE J1850 разведены на 2 и 10 контакты соответственно;
• аналогично линии High и Low CAN-шины (ISO 15765-4, SAE J2284) задействуют 6 и 14 контакты;
• на свободные контакты может быть выведена и низкоскоростная CAN-шина;
• 7 и 15 контакты используются для интерфейсов K-line и L-line ISO 9141-2 и ISO 14230;
• контакты 4 и 5 отведены под силовое и сигнальное заземление, могут быть просто соединены вместе перемычкой;
• постоянное питание 12 Вольт вне зависимости от включения зажигания подаётся на 16 контакт;
• остальные контакты жёстко не стандартизированы, производители часто используют их на своё усмотрение, например, для подачи напряжения питания после замка зажигания или главного реле, вывода питающего провода бензонасоса или коммутации цепей иммобилайзера.

Использование тех или иных контактов можно определить визуально, обычно если цепь не применяется, то пин в гнезде отсутствует полностью.

Классификация протоколов

Привести всё к единому протоколу обмена не удалось, поскольку система разрабатывалась и внедрялась сразу многими производителями, а затем непрерывно совершенствовалась, что продолжается и сейчас.

Удивительно ещё, что протоколов относительно немного. Укрупнённо их можно насчитать примерно девять, хотя если замечать все различия, то гораздо больше. Но особых проблем с совместимостью не возникает, сканеры включают в себя все интерфейсы, от первых, до самых совершенных.

A

Протоколы класса A самые низкоскоростные, но одновременно и простые, базируются на традиционных компьютерных последовательных интерфейсах, то есть не требуют значительных мощностей в виде преобразующих микроконтроллеров. Скорость до 10 кбит в секунду. Это то, что называют K-line.

B

Чуть более быстрые и сложные интерфейсные последовательные протоколы, лучше защищены от помех, используют различные виды модуляции цифрового сигнала. Скорость примерно в 5-10 раз выше.

C

Пока самые современные протоколы, к ним относится CAN-шина, то есть скорость порядка 500 кбит/c, увеличена разрядность кодовых посылок и усложнены прочие алгоритмы. Хорошая помехозащищённость дифференциального сигнала с витой пары.

Протокол ISO9141

Содержит два провода K и L, хотя обмен вполне возможен и по двунаправленной K-линии, без контроля по L. Раньше широко использовались «шнурки» — универсальные K-line адаптеры. Работает вполне надёжно, но очень медленно.

J1850 VPW

Относится к группе протоколов американского стандарта J1850. Применяется на машинах GM. Работает впятеро медленнее, чем полностью аналогичный по логике J1850 PWM, используемый Ford.

Различаются интерфейсы по физической реализации, одно- или двухпроводные линии, модуляция по широте или по скважности. Описаны в одном стандарте.

Расшифровка ошибок по системе OBD2

Общим для всех производителей являются коды ошибок DTC (Diagnostic Trouble Code), не всегда и всеми соблюдаемые, но к этому стремятся. Обычно каждый код содержит четыре или пять знаков.

Первый знак

Им может быть одна из четырёх букв:

• B – кузов, то есть код относится к кузовному оборудования, салону и прочему;
• P – силовой агрегат;
• C – шасси;
• U – сетевое обеспечение.

Подобная локализация задумана для удобства работы с кодами на ранних этапах, без расшифровок.

Второй знак

Второй знак примерно относит кодировку к стандартной на уровне ISO или используемой производителем. Здесь пока единства нет. «0» — это кодовая страница ISO или SAE.

Третий знак

Конкретизирует подсистему, где произошла неисправность. Согласно таблицам, где приводятся все коды, это может быть зажигание, питание, электронное обеспечение, элементы трансмиссии и прочие группы устройств.

Четвертый и пятый символы

Данные знаки выступают в роли двузначного кода, конкретизирующего произошедшую ошибку. Например, обрыв, замыкание, пропуск, выход значений из допустимых рамок. Выглядят хорошей подсказкой диагносту, хотя и не всегда.

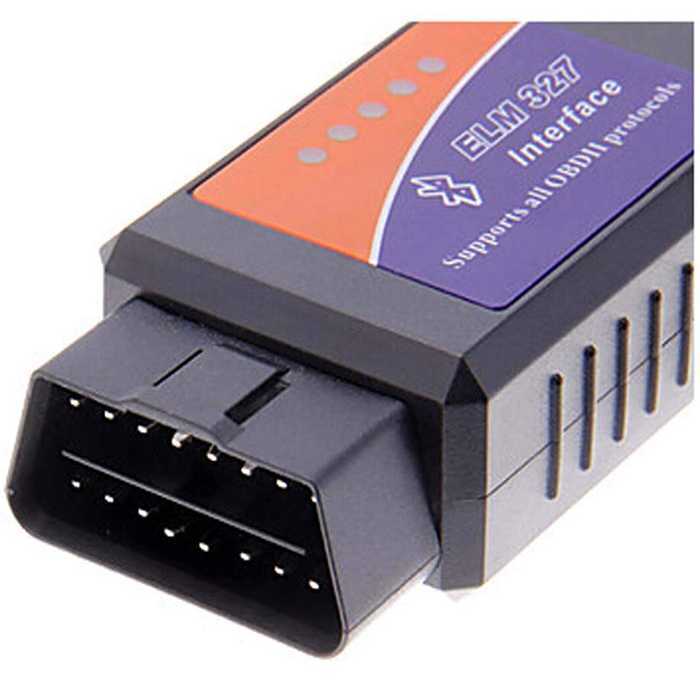

OBD2 и ELM327

Считывать информацию и организовывать обмен через OBD можно самыми разнообразными профессиональными и любительскими устройствами. Но одна из фирм сделала удачный ход, создав прошивку универсального микроконтроллера, превратившего его в инструмент, преобразующий сигналы диагностического разъёма в типовой код для стандартного интерфейса бытовых компьютеров.

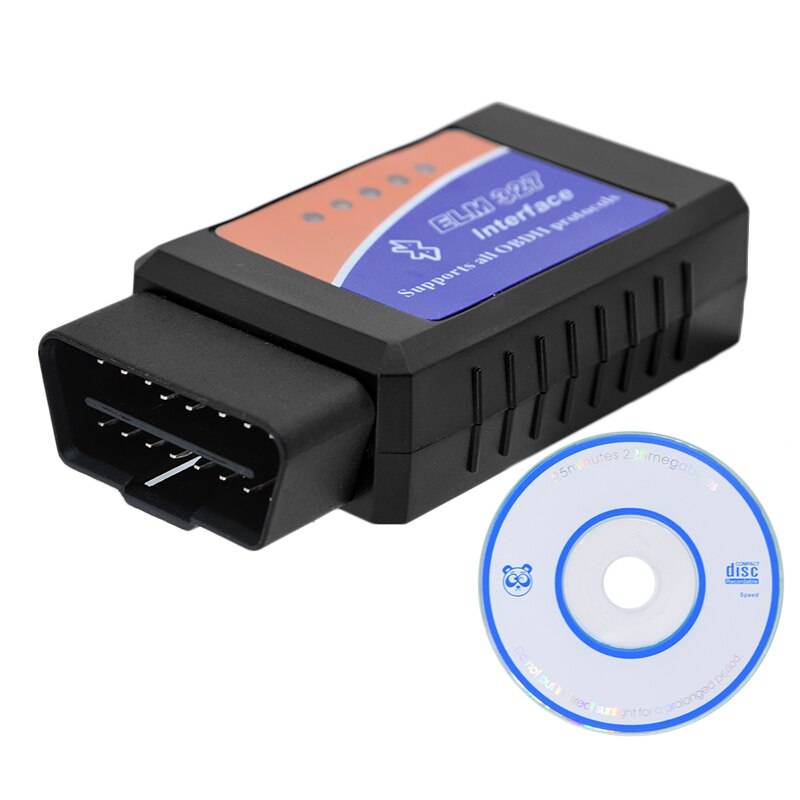

Небольшой приборчик, содержащий в типовом случае программируемый контроллер, микросхемы питания, электрически перезаписываемой памяти и связи по типовым интерфейсам (трансмиттеры), по габаритам ненамного крупнее разъёма.

Он устанавливается в розетку OBD2 и выдаёт сигнал стандартного последовательного интерфейса UART, известного ещё с первых персональных компьютеров. Физически его можно передавать в ноутбук, компьютер или планшет через распространённые интерфейсы USB, Bluetooth или Wi-Fi.

Это интересно: Расшифровка всех значков на приборной панели автомобиля

Информация обрабатывается и преобразуется в визуально удобную программным обеспечением персонального компьютера или смартфона. Приложения могут быть разного уровня сложности, платные и бесплатные, вплоть до наличия дилерских алгоритмов, если их уже написали для конкретной машины.

При этом сам адаптер остаётся простым, универсальным и дешёвым. Надо только проследить за наличием в нём всех рекламируемых возможностей по реализуемым функциям и протоколам. Это ещё не профессиональный уровень, но уже очень удобно во многих практических применениях.

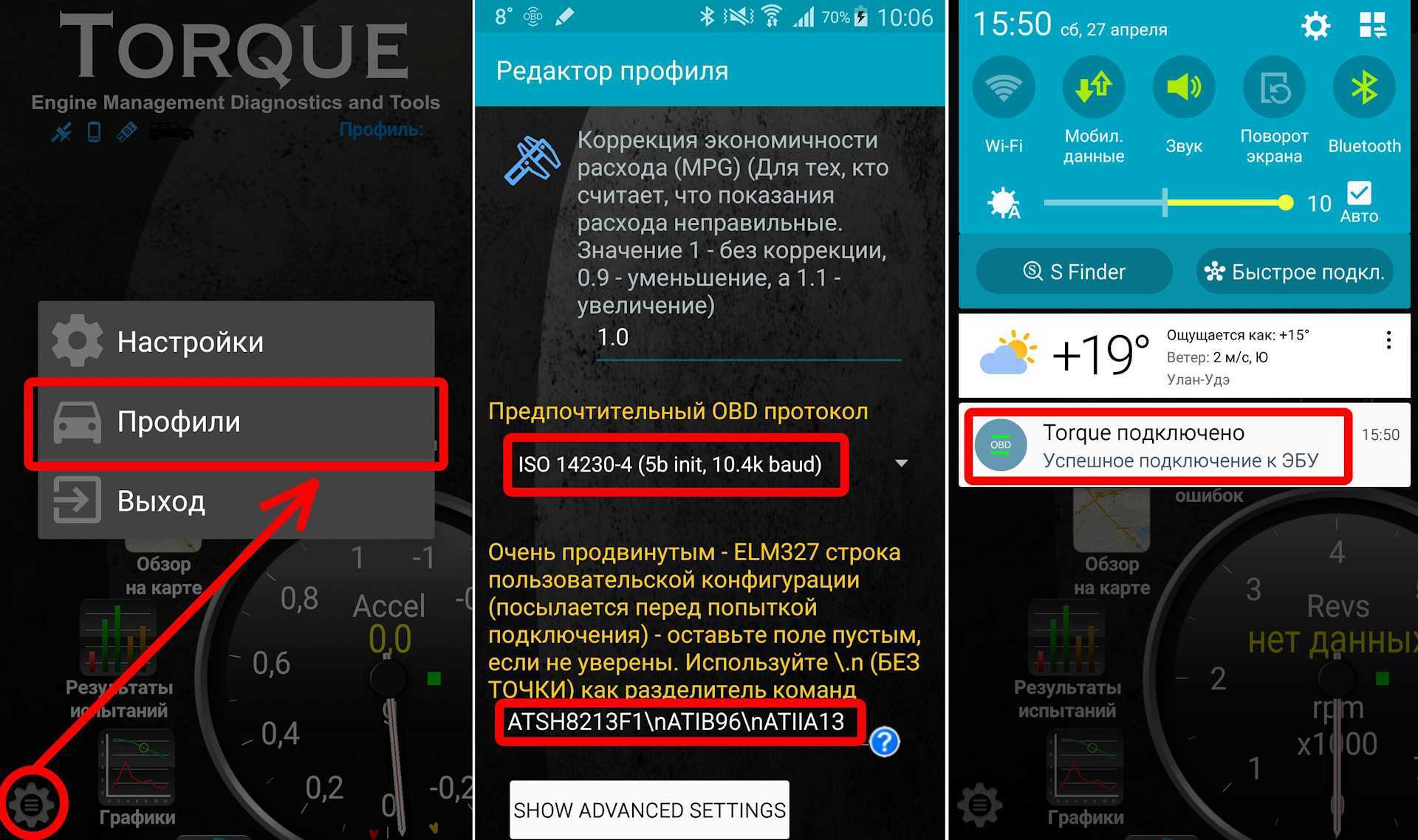

Подключение авто сканера

Подключение сканера OBD2 посредством Bluetooth к устройствам на ОС Android

Необходимо скачать и установить на телефон одну из нескольких программ: Torque Pro, OBD Car Doctor, DashCommand, Mini OBD2 (данные указаны на обратной стороне упаковки сканера). Либо установить все программы, а затем выбрать на свой вкус понравившуюся. Все программы, примерно, имеют один набор функциональных возможностей и основное отличие — в визуализации отображения информации. Программы диагностируют только двигатель.

Программа Car Scanner из Google Play будет иметь большие функциональные возможности.

Для полной диагностики всех имеющихся электронных блоков — двигатель, автоматическая коробка передач, тормозная система ABS, система стабилизации на дороге ASC/DSC, подушки безопасности Airbag, мультимедийная система и так далее, необходимо установить платную программу Carista (не входит в стоимость) из Google Play.

Для подключения сканера по Bluetooth на устройстве необходимо активировать блютусное соединение и начать поиск. После появления в списке доступных устройств нажать на OBD2 и ввести пароль 1234 для подключения. После соединения зайти в одну из программ диагностики и начать работу.

Для подключения сканера к автомобилю по WiFi на устройстве Android необходимо зайти в список доступных беспроводных сетей. После появления в списке сети с именем OBD2 провести соединение для подключения. Далее отклонить сообщение о том, что интернет в данной сети недоступен. После соединения зайти в одну из программ диагностики и начать работу.

---

Подключение сканера OBD2 посредством WiFi к устройствам на ОС iOS Apple (iPhone, iPad)

Необходимо скачать и установить на телефон одну из нескольких программ с iTunes: Torque Pro, WiFi OBDII Connection IOS, OBD Car Doctor, DashCommand, Mini OBD2. Либо установить все программы, а затем выбрать на свой вкус понравившуюся. Все программы, примерно, имеют один набор функциональных возможностей и основное отличие — в визуализации отображения информации.

Программы диагностируют только двигатель. Для полной диагностики всех имеющихся электронных блоков — двигатель, автоматическая коробка передач, тормозная система ABS, система стабилизации на дороге ASC/DSC, подушки безопасности Airbag, мультимедийная система и так далее, необходимо установить платную программу Carista (не входит в стоимость).

Для подключения сканера к автомобилю по WiFi на устройстве Apple необходимо зайти в список доступных беспроводных сетей. После появления в списке сети с именем OBD2 провести соединение для подключения (пароля на сеть не установлено). После соединения зайти в одну из программ диагностики и начать работу.

---

Подключение сканера OBD2 посредством Bluetooth или WiFi к устройствам на ОС Windows

В зависимости от комплектации ноутбука, планшета или настольного компьютера, какой модуль доступен, Bluetooth или WiFi, и, соответственно, модели сканера, следует провести следующие действия:

Необходимо скачать и установить вместе с предлагаемыми драйверами на устройство одну из нескольких программ. Либо установить все программы, а затем выбрать на свой вкус понравившуюся. Все программы, примерно, имеют один набор функциональных возможностей и основное отличие — в визуализации отображения информации.

Для подключения сканера по Bluetooth на устройстве необходимо активировать блютусное соединение и начать поиск. После появления в списке доступных устройств нажать на OBD2 и ввести пароль 1234 для подключения. После соединения зайти в одну из программ диагностики и начать работу.

Для подключения сканера к автомобилю по WiFi на устройстве Windows необходимо зайти в список доступных беспроводных сетей. После появления в списке сети с именем OBD2 провести соединение для подключения (пароля на сеть не установлено). После соединения зайти в одну из программ диагностики и начать работу.

---

Подготовка к использованию профессионального диагностико — кодировочного адаптера

Для профессионального адаптера используется набор программ для Android Carly и для iOS Carly.  Необходимо выбрать интересующую марку из списка: BMW, Mini, Mercedes, Audi, Volkswagen, Skoda, Seat, Toyota, Lexus, Renault, Porsche.

Как использовать сканер OBD-II для диагностики автомобиля

Тим Миллер / 23 июня 2022 г. / Оставить комментарий

Прочитав эту пошаговую инструкцию, вы узнаете, как использовать сканер OBD-II для тестирования систем вашего автомобиля.

Загорается индикатор проверки двигателя?

Это не означает, что вы должны полностью прекратить вождение автомобиля.

Со всеми сложностями современных автомобилей хорошо, что у вас есть сканер OBD-II, который поможет вам диагностируйте и устраняйте проблему, что также сэкономит вам много денег на ремонте в долгосрочной перспективе.

Никогда раньше не пользовались?

Нет проблем.

Мы расскажем вам обо всех шагах, которые необходимо предпринять, чтобы вернуть вашему автомобилю форму!

Читать дальше : Честный обзор механика BlueDriver Bluetooth Pro OBDII Scan ToolВ этой статье вы узнаете, как использовать сканер OBD-II

Как использовать сканер OBD-II: руководство из 7 шагов 7-шаговое руководство по использованию сканера obd2 для диагностики вашего автомобиля

Шаг 1: Найдите диагностический разъем (DLC) на вашем автомобиле.

Обычно это разъем треугольной формы, который находится под рулевой колонкой.

Если вы не можете найти его по какой-либо причине, обратитесь к руководству пользователя или выполните быстрый поиск в Интернете, чтобы узнать, что вы ищете.

Шаг 2: Подключите инструмент OBD-II к DLC.

Когда он полностью вставлен, поверните ключ зажигания.

Но не запускайте двигатель.

Сканер начнет обмениваться данными с внутренними компьютерами вашего автомобиля, и вы увидите несколько сообщений на экране дисплея.

Если по какой-то причине вы ничего не видите на экране, то убедитесь, что он полностью вставлен в разъем OBD2.

Шаг 3: Введите требуемую информацию на экране сканера.

Это может включать идентификационный номер автомобиля (VIN) и другую основную информацию о вашем автомобиле.

Каждый сканер OBD-II отличается объемом информации, которую необходимо ввести.

Этот шаг зависит от типа сканера.

Некоторые будут отображать только проблемные коды, в то время как другие позволят вам выбрать, какие коды вы хотите видеть.

Шаг 5: Выясните, что означают коды.

Несмотря на то, что дисплеи могут быть разными, коды должны быть практически одинаковыми. Обычно они начинаются с букв P, B, C или U (Powertrain, Body, Chassis и Undefined).

• Первая цифра после буквы соответствует марке автомобиля.
• Вторая цифра относится к конкретной части автомобиля, например к трансмиссии.
• Последние два числа обозначают конкретную проблему.

Чтобы получить эту информацию, вам нужно проверить онлайн-таблицу кодов.

Шаг 6: Продолжить диагностику.

Вы должны быть достаточно опытным человеком, когда дело доходит до понимания транспортных средств, чтобы диагностировать, что не так. Код скажет вам, что не так, но не обязательно, что вам нужно сделать, чтобы решить проблему.

На этом этапе вы можете либо доставить свой автомобиль в мастерскую сертифицированного механика, чтобы решить проблему, либо провести самостоятельное исследование, чтобы выяснить, можете ли вы сделать это самостоятельно.

Иногда это просто предохранитель, который легко заменить.

В других случаях это может быть немного более серьезно, что требует опыта того, кто точно знает, что делать.

Шаг 7: Сбросьте индикатор проверки двигателя.

После того, как ваш автомобиль будет отремонтирован, индикатор проверки двигателя должен погаснуть после того, как он проедет некоторое время. Но если вы хотите избавиться от него сразу, вы можете использовать сканер OBD-II, чтобы позаботиться об этом.

Просто зайдите в главное меню, найдите опцию проверки двигателя и нажмите кнопку сброса.

Через несколько секунд или минут свет должен погаснуть, и вы уже в пути! Как использовать сканер OBD2

Как видите, использовать сканер OBD-II не очень сложно инструмент.

Если вы будете следовать этим простым шагам, у вас не возникнет проблем с диагностикой проблемы с вашим автомобилем.

Однако, если у вас возникнут какие-либо проблемы, вы можете отнести свой автомобиль и сканер в большинство магазинов автозапчастей, и там вам помогут.

Сканер сам по себе представляет собой сложное устройство, но, к счастью, обычному человеку с ним несложно работать!

Бонус: Подробное руководство по покупке лучших сканеров OBD2 2021

Как использовать сканер OBD2 для вашего бизнеса

Если вы похожи на большинство людей, вы, вероятно, не знаете, что такое сканер OBD2. Но если вы используете автомобиль для работы или управляете парком корпоративных автомобилей, вам, возможно, придется учиться. Сканер OBD2 может помочь вашему бизнесу сэкономить время, деньги и ресурсы.

Читайте дальше, чтобы узнать, что такое сканер OBD2 и как он может помочь вашему бизнесу.

Что такое сканер OBD2?

Сканер OBD2 позволяет вам или вашему механику получать доступ к данным автомобиля. Устройство часто достаточно маленькое, чтобы поместиться в руке. После подключения к вашему автомобилю он может отображать важную информацию, такую ​​как:

• VIN-номер вашего автомобиля
• Скорость вашего автомобиля, эффективность использования топлива и обороты двигателя
• Общие и специфичные для производителя диагностические коды

Эта информация может помочь вам во многих отношениях.

Например, на вашем автомобиле может загореться индикатор «Проверить двигатель». Со сканером OBD2 вам не нужно идти прямо к механику. Просто подключите сканер, найдите диагностический код и найдите кодовый номер. После этого вы сможете решить, нужно ли вам обращаться к профессионалу. Иногда код будет относиться к проблеме, которую вы можете исправить. В этих случаях вы можете использовать сканер, чтобы выключить индикатор «Проверить двигатель».

В качестве альтернативы вы можете увидеть сканеры OBD2, называемые сканерами OBD-II.

Как работает сканер OBD2?

Большинство современных автомобилей оснащены программным обеспечением, которое формирует данные бортовой диагностики (OBD). Автомобили используют данные OBD с начала 1980-х годов.

Владельцы автомобилей могут легко интерпретировать текущие данные OBD. Даже если вы не распознаете диагностические коды, вы можете рассчитывать на помощь поисковой системы.

Данные OBD доступны через порт OBD2. Обычно вы можете найти порт, расположенный под рулевым колесом. После подключения сканера OBD2 к порту вы можете получить доступ к данным OBD. Вы также можете использовать ключ, совместимый с OBD2, чтобы предоставить смартфону доступ к данным OBD через Wi-Fi.

Загрузите MileIQ, чтобы начать отслеживать ваши поездки

Автоматические, точные отчеты о пробеге.

Как вы можете использовать сканер OBD2 для своего бизнеса?

Сканеры OBD2 могут быть удобны для малого бизнеса. Они полезны, если вы используете личный автомобиль для работы. Они также полезны, если вы управляете автопарком.

Вы можете вычесть фактические расходы на ваш личный автомобиль. IRS требует строгого ведения учета, чтобы сделать этот вычет. Сканер OBD2 предоставляет подробные записи, которые могут помочь. Например, вы можете использовать сканер OBD2 для отслеживания состояния автомобиля. Данные OBD, такие как число оборотов в минуту и ​​эффективность использования топлива, могут помочь вам измерить амортизацию. Вы также можете использовать сканер OBD2 для контроля износа транспортных средств.

Возможно, вы захотите использовать сканер OBD2, потому что он предлагает альтернативу механике и экономит время. Сканер OBD2 позволяет вам проверять диагностические коды. Наличие этого удобного инструмента означает, что вам не нужно нанимать профессионала каждый раз, когда загорается индикатор двигателя. Чтение диагностических кодов с помощью сканера OBD2 может сэкономить вашему бизнесу много денег в долгосрочной перспективе. Сканеры

OBD2 также могут обеспечить точные показания пробега. Эта информация имеет решающее значение для владельцев бизнеса, которые вычитают пробег вместо фактических расходов.

На что следует обратить внимание при выборе сканера OBD2?

Когда вы начнете искать сканер OBD2, подумайте, как вы будете его использовать. Купите простой сканер OBD2, если вы планируете использовать его для управления индикатором «Check Engine». Купите продвинутый сканер OBD2, если вы планируете использовать его для измерения износа автомобиля.

Выбранный вами сканер OBD2 должен как минимум предлагать:

• Быструю передачу данных
• Совместимость с вашим автомобилем
• Возможности хранения данных

Более продвинутый сканер OBD2 должен обеспечивать:

• Удобные приборные панели и экраны
• Возможность обновления программного обеспечения
• Беспроводное подключение

Какие существуют альтернативы сканеру OBD2 для определения пробега?

Если вы хотите отслеживать пробег для уплаты налогов, у вас есть несколько вариантов:

• Ручка и бумага. Записывайте каждую поездку, пробег и деловую цель. Этот метод очень дешев, но его трудно запомнить в каждой поездке.
• Электронная таблица: Вы можете записать свой пробег в электронную таблицу, например Excel. Цифровая версия с облачным резервным копированием означает, что вам никогда не придется беспокоиться о потере журнала пробега. Вам все равно придется вводить пробег вручную.
