Устройство рулевой рейки ВАЗ 2110

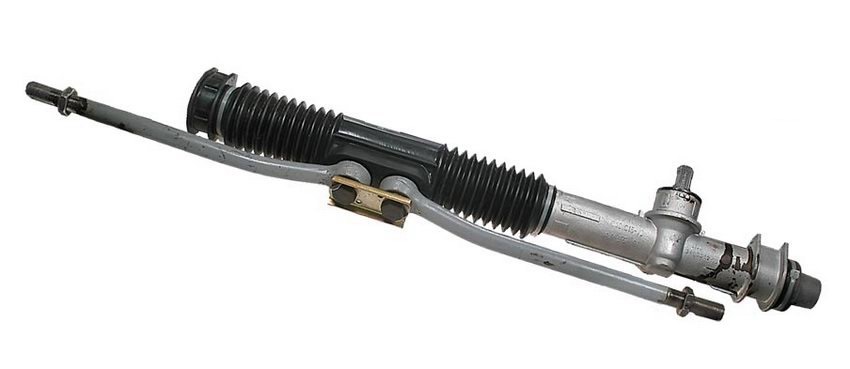

Рулевой узел десятки механический. Он состоит из зубчатой рейки, приводимой в движение шестернёй, которая, в свою очередь, соединена с рулевым колесом. Вся конструкция заключена в алюминиевый корпус. Выходным концом с шаровыми шарнирами она непосредственно соединяется с поворотными кулаками колёсной пары.

На рисунке: 1 — уплотнительное кольцо; 2 — защитный чехол наконечника рулевой тяги; 3 — пружинное кольцо; 4 — шаровой палец; 5 — наконечник рулевой тяги; 6 — резьбовая вставка; 7 — левая рулевая тяга; 8, 10 — скобы крепления рулевого механизма; 9 — правая рулевая тяга; 11 — правая опора рулевого механизма; 12 — распорное кольцо; 13 — защитный чехол рулевого механизма; 14 — рулевой механизм; 15 — уплотнитель; 16 — упорная пластина; 17 — прокладка; 18 — пружинная шайба; 19 — болт; 20 — болт стяжной; 21 — распорная втулка; 22 — карданный шарнир; 23 — верхний рулевой вал; 24 — рулевое колесо; 25 — гайка крепления рулевого колеса; 26 — накладка рулевого колеса; 27 — декоративная накладка; 28 — саморез, 29, 40 — подшипники; 30 — кронштейн крепления верхнего рулевого вала; 31 — стопорное кольцо; 32 — рычаг регулировки положения рулевой колонки; 33 — регулировочная втулка; 34, 35 — шайбы; 36 — гайка самоконтрящаяся; 37 — фиксирующая пластина; 38 — пружинная шайба, 39 — специальный болт с отрывной головкой; 41 — промежуточный рулевой вал; 42 — резиновая эластичная муфта; 43 — левая опора рулевого механизма.

Простота механизма относится к преимуществу этой конструкции. Минимальное количество деталей узла обеспечивает высокий КПД изделия, позволяет быстро произвести требуемый ремонт. К минусам — повышенная требовательность к качеству дорог. Механизм, подвергаясь воздействию элементов подвески, нередко выходит из строя по причине сильного биения, провоцируемого неровностями проезжего полотна.

Для предупреждения поломок этого механизма желательно следовать следующим правилам:

• периодически проверять состояние пыльников и уплотнителей с целью предупреждения вытечки масла;
• избегать при вождении резких поворотов, не выворачивать руль до упора;
• использовать для рулевой рейки качественное масло с высоким уровнем стойкости к действию низких температур, так как отвердевшая в холодное время смазка ухудшает рабочие качества механизма.

Диагностика неисправности

Распространенными признаками того, что автомобилю требуется ремонт рулевой рейки, служат следующие симптомы:

• наличие при езде стука в области расположения узла;
• руль, по сравнению с привычным усилием, тяжело проворачивается;
• при ручном управлении авто ощущается люфт.

При обнаружении подобных проблем автомобилист должен осмотреть узел и в случае подтверждения его неисправности принять меры по их устранению неисправности. Решить проблему можно несколькими способами.

Подтяжка

Иногда стучащую рейку достаточно просто подтянуть. Устранить незначительный люфт в ней можно с помощью регулировочного механизма, который находится в корпусе, на условной оси первичного вала.

Механизм может быть защищен от грязи пластиковой крышкой. Регулировка проводиться восьмигранным ключом на 17. Не следует затягивать гайку до упора! Постепенно поворачивая гайку на 10–15 градусов против часовой стрелки, надо отслеживать изменения в работе рейки и проверять тугость проворачивания руля. При необходимости гайка отпускается. После окончания регулировки гайка кернится: фиксируется ударом тупым зубилом по корпусу рулевого механизма.

Ремонт

Восстановить работоспособность элемента можно в случае, если при диагностике обнаружится одна из нижеперечисленных проблем:

• износился игольчатый подшипник, расположенный в месте соединения рейки и рулевого вала;
• ослабел контакт между втулкой и шестерней.

В таком случае проблема устраняется заменой поврежденной детали или дополнительным затягиванием соединений. Узнать о том, что именно эти факторы послужили причиной неисправности, можно, если вручную провернуть подшипник или попробовать раскачать рулевой вал.

Полная замена механизма

Детали, входящие в него, за исключением стандартизированного крепежа и подшипников, в свободной продаже отсутствуют. Изготовители предлагают приобрести изделие в сборе. Оно состоит из комплектующих, которые могут понадобиться автолюбителю при ремонте. Различают следующие виды ремкомплектов, используемых для данного типа поломок:

• Полный набор. Включают в себя рулевой вал и рейку в сборе, необходимые для восстановления работоспособности механизма втулки, уплотнители, метизы.
• Минимальный набор. Состоит из гаек, подшипников, иногда — реек, а также шайб и иных мелких деталей.

Совет: Если позволяет бюджет, желательно отдавать предпочтение варианту с полной заменой узла. Неидеальные дороги, по которым перемещается авто, способствуют быстрому износу деталей, из которых состоит механизм. Делая выборочную переустановку отдельных компонентов, автомобилист рискует в ближайшем времени снова производить подобный ремонт, так как неисправности комплектующих, установленных в корпусе, зачастую идентифицировать затруднительно.

Необходимые инструменты

Для диагностики неисправности, а также последующего ремонта вам понадобится следующий набор инструментов:

• набор гаечных ключей, в том числе и 8-гранный на 17;
• щипцы для установки стопорных колец;
• съёмник подшипника;
• зубило, молоток, тиски;
• домкрат.

Операцию предпочтительно выполнять над смотровой ямой или эстакадой.

Как снять старую рулевую рейку

Прежде чем приступить к демонтажу узла, необходимо снять передние колеса. Без выполнения этой процедуры вы не сможете снять рулевую рейку. Затем следует проследовать в салон и под педалями авто открутить крепеж карданного шарнира.

Для демонтажа рейки автолюбителю в подкапотном пространстве необходимо выполнить ряд действий, осуществляемых в следующей последовательности:

1. Расшплинтовать гаечное соединение в районе «пальцев». Выпрессовать метиз из крепления.
2. Взять ключ на 13 и демонтировать гайки в точках присоединения механизма. Операция производится с одновременным удалением фиксирующих скоб.
3. Отсоединить приводную шестерню механизма от вала.Рейка подается вперед до момента, пока шлицевая шестерня не выйдет из зацепления
4. Через колесную нишу в районе правого крыла извлечь рулевую рейку в сборе.

Ремонт или замена механизма своими руками

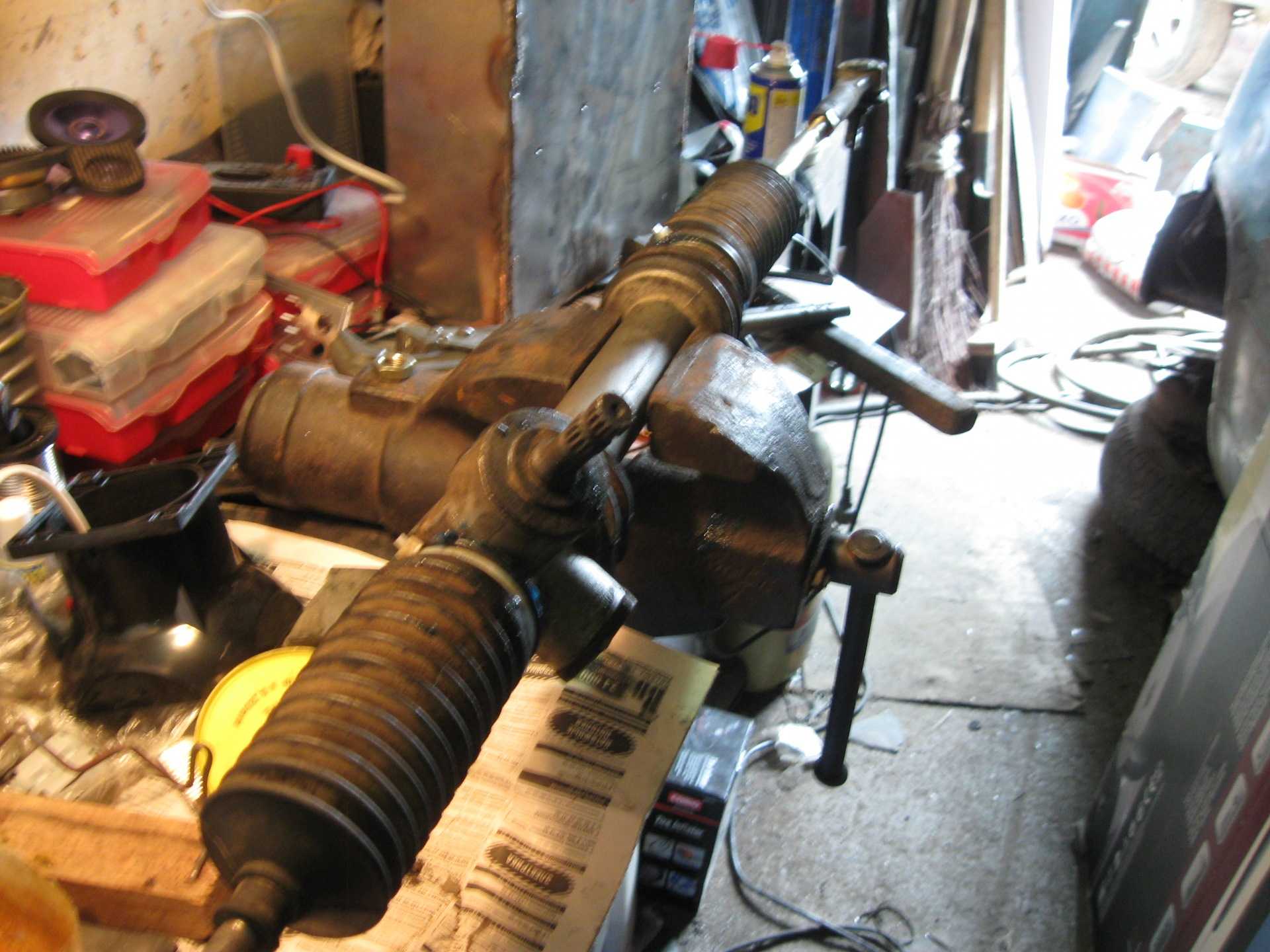

Дальнейшие после снятия работы могут осуществляться на слесарном верстаке или другом удобном для водителя месте:

1. Демонтировать весь находящийся на корпусе крепеж, стопорные и соединительные пластины.
2. Отвести в сторону тягу руля.
3. Отсоединить опору из резины, снять защитный кожух, вытащить саму рейку.
4. В случае если вы намерены попробовать восстановить изделие без узловой замены, следует составляющие демонтированного элемента очистить от пыли и грязи. Также необходимо произвести его полную разборку, для чего необходимо извлечь пыльники, снять контргайку, прижимной стакан, вал с подшипниками и заменить или восстановить поврежденные детали. После этого необходимо осуществить сборку в обратном порядке.

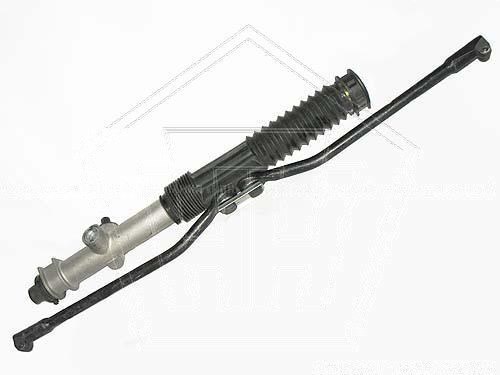

5. Если вы приобретаете рулевую рейку в сборе, после демонтажа вышедшего из строя узла можно производить ее установку на автомобиль. Для этого через нишу колеса конструкцию следует подать в подкапотное пространство и произвести ее установку. В завершение требуется отрегулировать зазоры. Размер между крепежной гайкой и упором не должен превышать 0,12 мм. Проверить его можно соответствующим шаблоном.

Видео по снятию и монтажу

При планировании работ следует учесть их продолжительность. Опытный, разбирающийся в устройстве машины автолюбитель сможет поменять узел за 2-3 часов, в зависимости от степени разборки. Впервые приступая к подобному виду ремонта, желательно привлечь на время выполнения демонтажа и сборки помощника.

Возможные неисправности рулевого управления ВАЗ 2110 2111 2112

Рулевая рейка ВАЗ 2110 и ее неисправности

Владельцы отечественных «десяток» часто сталкиваются с проблемой выхода из строя рулевой рейки. Машина очень плохо управляется, а при наезде на яму или еще какую-нибудь неровность возникает люфт и сильная обратная связь на руле. К тому же выход из строя этой детали сопровождается постоянным стуком переднего моста, от которого не избавиться ни одной шумоизоляцией. Все эти факторы говорят об одном – рулевая рейка ВАЗ 2110 нуждается в ремонте или замене.Выходов из этой ситуации несколько, и в этой статье мы рассмотрим каждый из них.

Что лучше — довериться профессиональным механикам в СТО или сделать все своими руками?

Этим вопросом задаются практически все владельцы отечественного седана ВАЗ 2110. Рулевая рейка может быть отремонтирована как своими руками, так и профессиональными. Но тут есть определенные нюансы. В том случае, если эта деталь имеет значительные поломки, то необходимо в обязательном порядке обратиться на СТО.Серьезные неисправности могут быть устранены только опытными мастерами с использованием специального оборудования. Ну а если немного сломана рулевая рейка ВАЗ 2110, у вас два выхода. Первый – отремонтировать старую деталь самостоятельно. Второй – приобрести новую запчасть и заменить ее своими руками. В любом случае вы сэкономите кучу денег, а на выходе получите рабочую рулевую рейку ВАЗ 2110. Цена, кстати, довольно демократичная (от двух до четырех тысяч рублей в зависимости от производителя) по сравнению с импортными автомобилями (у них такая же деталь может достигать отметки в 50 тысяч рублей).

Также стоит отметить, что выход из строя этой детали не всегда требует ремонта и обращения в сервисный центр. Иногда для корректной работы стойки достаточно лишь отрегулировать ее в нужном диапазоне. И сделать это можно на автомобиле, не разбирая эту деталь. Ну а если регулировка не помогла, то однозначно нужно разбирать или вообще ехать в сервисный центр.

Причины неисправностей

Как известно, в России две беды — дураки и дороги.Итак, последняя характеристика напрямую влияет на состояние этой детали. Именно от плохих дорог часто ломается рулевая рейка ВАЗ 2110 раньше указанного производителем срока. А если вы часто ездите по ямам и вашу машину постоянно трясет, не удивляйтесь тому, что срок службы рейки сократился в несколько раз.

Как продлить жизнь этой детали на ВАЗ 2110?

Рулевая рейка может прослужить больше своего времени, но для этого необходимо соблюдать определенные правила.Во-первых, не держите руль дольше 5-6 секунд в самом перевернутом положении. При этом повороты руля не должны быть резкими. Во-вторых, внимательно следите за состоянием пыльников. В-третьих, не оставляйте на зиму своего железного друга с вывернутыми колесами — это тоже влияет на срок службы рейки. И еще – своевременно производите замену гидравлических жидкостей. При соблюдении этих правил эта запчасть точно прослужит дольше указанного срока.

Снятие и ремонт рулевой рейки ВАЗ 2110 своими руками

Каждый автолюбитель в штате, владеющий десятой моделью «Жигулей», сталкивается с вопросом неисправности рулевой рейки.При появлении такого дефекта автомобиль «не слушается» во время движения, особенно при движении по неровному дорожному покрытию. На руле появляется сильный люфт.

Кроме того, эта неисправность влияет на работу переднего моста. Он создает звук, который не защищен звукоизоляцией. Перечисленные факторы говорят о том, что необходимо произвести ремонт рулевой рейки на ВАЗ 2110 или заменить механический узел.

Конструкция рулевой рейки

Перед восстановлением работы рулевой рейки или ее заменой требуется подробно изучить устройство этого механического элемента, устанавливаемого на «десятку».Производители выпускают стойки двух видов – механические и с гидравлическим устройством.

Механический тип наиболее распространен на автомобилях, сошедших с отечественных конвейеров. Этот агрегат устанавливается на автомобили с передним и задним приводом. Рейка служит усилителем, облегчающим поворот руля за счет передаточного числа — зубья рейки меняют шаг от центральной оси к кромке. Эта функция позволяет автоматически возвращать руль в исходное положение после совершения маневра.Все первые модели ВАЗ 2110 оснащались рулевой рейкой механического типа.

На новых машинах рейка монтируется вместе с гидроусилителем руля. Гидравлический блок позволяет водителю легко поворачивать колеса и без усилий совершать маневры при управлении автомобилем с помощью руля. Рельсовая конструкция состоит из следующих элементов и узлов:

• 1. вход;
• 2. втулка катушки;
• 3. пылезащитный чехол;
• 4.стопорное кольцо;
• 5. Сальник золотника;
• 6. золотник;
• 7. подшипник;
• 8. Сальник штока;
• 9.задняя часть;
• 10. шток;
• 11. стопорное кольцо;
• 12. заднее уплотнение;
• 13. шток поршневой;
• 14. Гайки зажимные;
• 15. гайки для катушек;
• 16. заглушка золотников;
• 17. золотниковый червяк;
• 18. втулки штока;
• 19. перепускные трубы;
• 20.выход.

Как проверить рулевую рейку на ВАЗ 2110

Признаками неисправности рулевой рейки являются следующие индикаторы:

• треск или стук при движении автомобиля по неровностям и другим неровностям дорожного покрытия;
• щелчки при повороте руля в обе стороны на неподвижном автомобиле;
• руль подтормаживает при повороте.

Для диагностики этого механизма нужно взяться за вал, в месте его соединения с рейкой.

Узел в этом месте нужно потянуть вверх-вниз.

Здесь важно понимать! Стук в этой чеке говорит о том, что требуется срочный ремонт рулевой рейки, либо следует заполнить смазкой игольчатый подшипник.

Следующим этапом проверки технического состояния является проверка вала на биение, а также проверка жесткости соединения рейки с рулевым механизмом.Для этого нужно ухватиться за тяги в подкапотном пространстве и попытаться сдвинуть вал в сборе. Это проверяет отсутствие удержания деталей, которые затянуты во время технического обслуживания. Но если стук повторится снова, то придется ремонтировать рейку или заменять ее.

Идеальный вариант – приобрести новый элемент системы управления. Но можно попробовать отремонтировать рейку самостоятельно. В любом случае без удаления этого узла не обойтись. Главное соблюдать определенную последовательность и правила.

Процесс снятия рулевой рейки ВАЗ 2110

Разборка может производиться двумя способами — это снимать механизм вместе с тягами или демонтировать без них. Первый вариант потребует выбивания тяг из поворотных рычагов.

Второй способ — отвинчивание концов внутренних тяг руля от стойки.

Для снятия механизма необходимо открутить эластичную муфту, установленную на рулевой колонке в салоне. Затем под капотом с помощью ключа «на 13» откручиваем гайки, фиксирующие кронштейны рулевого узла, крепящиеся к кузову автомобиля.

Поэтапная разборка и ремонт

Рулевую рейку автомобиля ВАЗ 2110 необходимо разобрать, соблюдая определенную последовательность действий.

Шаг №1:

• закрепить блок-картер в тисах с нежесткими губками;
• стянуть упор и распорное кольцо, расположенные с правой стороны картера;
• снимаем хомуты удерживающие защитный кожух и снимаем саму защиту;
• снять опору, расположенную с левой стороны блока картера, снять защиту в виде колпачка;
• ключом «на 17» с шестигранным основанием отвернуть упорную гайку и снять рейку;
• достать пружину и стопорное кольцо;
• ударить картером по деревянному основанию и попытаться выбить упорный элемент из паза;
• снимите уплотнитель моторного отсека и с помощью отвертки снимите пыльник шестерни;
• открутить специальным восьмигранным ключом на «24» гайку крепления подшипника, не забыв перед этим снять стопорную шайбу;
• с помощью ключа на «14», упирающегося в специальный выступ, вытянуть шестерню из картера вместе с подшипниковым узлом, после чего снять рейку;
• с помощью отвертки снимите втулку упора, повернув ее так, чтобы выступы совпали с пазами в картере.

Для того, чтобы поставить новую втулку в картер, необходимо надеть демпферные кольца. Здесь тонкая сторона должна располагаться напротив разреза. Далее требуется вернуть опорную втулку обратно на посадочное место в картере так, чтобы выступы строго вошли в паз. Затем нужно отрезать резиновое кольцо и удалить лишние резиновые детали.

Шаг №2:

• снятие стопорного кольца с вала, на котором сидит шестерня;
• снятие подшипника с помощью специального съемника.

Полезно знать! При отсутствии съемника для затяжки игольчатого подшипника используют дрель, которой делают два отверстия в торце блока картера в сборе так, чтобы они были направлены на снимаемый подшипник. Через них осуществляется выбивание сиденья.

Исправная система рулевого управления даст водителю, помимо ощущения комфорта, еще и гарантию безопасности на трассе. Необходимо постоянно следить за исправностью этого механизма, и при первых признаках поломки срочно применять меры.

Видео по ремонту рулевой рейки на ВАЗ 2110

Вопросы и ответы:

Как правильно поменять рулевую рейку на ВАЗ 2110? Автомобиль поддомкрачивают, откручивают переднее колесо, снимают наружный и внутренний конец рулевой тяги, делают метку на канавке вала рулевой рейки, откручивают крепления рейки, меняют пыльники.

Можно ли на ВАЗ 2114 поставить рулевую рейку от ВАЗ 2110? Установить рулевую рейку на ВАЗ 2110 можно от 2114.Из доработок его вал нужно немного укоротить. Также нужно немного сместить одно из креплений (кромка снимается болгаркой).
