Неисправности автономки вебасто – Характерные неисправности подогревателей и отопителей Webasto

Содержание

коды неисправностей для автономки Webasto - статьи по ремонту автомобилей - статьи полезные о автоэлектрике





Если автономный отопитель Webasto (Вебасто) оборудован стандартным или комби-таймером, то после аварийной блокировки на дисплей таймера выдаётся код неисправности:



Воздушный отопитель Webasto (Вебасто) нельзя включать (в том числе и с программируемого таймера или дистанционного управления «Телестарт») в закрытых помещениях (например, в гаражах), если в них нет вытяжки.

Автономный отопитель Webasto (Вебасто) нельзя чистить водой, другими жидкостями, а также сжатым воздухом и т.п.

Воздушный отопитель Webasto (Вебасто) нужно запускать как минимум на 10 мин каждые 4 недели.

При необычном шуме во время работы автономного отопителя Webasto (Вебасто), появлении в выхлопе сильного дыма в течение длительного времени, запаха топлива и необычных запахов в нагреваемом воздухе отопитель необходимо заблокировать, удалив

предохранитель, и проверить на авторизованной сервисной станции «Вебасто».

Между воздушным отопителем Webasto (Вебасто) и плоскостью, на которой он крепится, обязательно должна устанавливаться изолирующая прокладка, в противном случае вредные для здоровья выхлопные газы могут проникнуть в автомобиль. При демонтаже автономного отопителя Webasto (Вебасто) эту прокладку всякий раз необходимо заменять.

Срок службы теплообменника воздушного отопителя Webasto (Вебасто) составляет 10 лет, по истечении которых на авторизованной сервисной станции «Вебасто» он должен быть заменён на новый производства «Вебасто». При замене теплообменника обязательно заменять установленный на нём ограничитель температуры. Если выхлопные трубы проложены через помещения, в которых находятся люди, их тоже необходимо заменять через 10 лет новый производства «Вебасто».

Воздушный отопитель Webasto (Вебасто) работает на топливе, используемом в автомобиле, в котором он установлен, при условии, что оно соответствует типу автономного отопителя, указанному на заводской табличке (этилированный или неэтилированный бензин для бензиновых воздушных отопителей отопителей Webasto (Вебасто)–тип В, дизельное топливо для дизельных – тип D).

Все топливопроводы должны быть герметично соединены и не должны иметь повреждений. Если обнаружатся повреждения топливопроводов или негерметичное соединение, воздушный отопитель Webasto (Вебасто) необходимо заблокировать, удалив предохранитель, и устранить неисправности на сервисной станции «Вебасто». Пластиковые топливопроводы (меканиловые шланги) ни в коем случае не должны прилегать к выхлопным трубам из-за опасности возгорания; при необходимости следует защитить их термоизоляцией.

Запрещается наступать на автономный отопитель Webasto (Вебасто) и класть на него предметы. Запрещается накрывать отопитель Webasto (Вебасто) предметами одежды, кусками ткани и т.п., а также помещать их перед его воздухозаборником или выходом нагретого воздуха.

Необходимо следить, чтобы воздухозаборник и выход нагретого воздуха были свободны от грязи и посторонних предметов – в противном случае может произойти перегрев и сработать ограничитель нагрева. Если это произошло, необходимо проверить воздуховоды и удалить все предметы, препятствующие свободному току воздуха, либо отремонтировать воздуховоды на сервисе «Вебасто». Только после этого ограничитель нагрева можно разблокировать, переведя его в исходное положение. Если перегрев повторяется, нужно тщательно проверить воздушный отопитель Webasto (Вебасто) на сервисе «Вебасто».



Если воздушный отопитель Webasto (Вебасто) в качестве органа управления оснащён переключателем, то код неисправности выдаётся после отключения отопителя в виде мигания лампочки индикатора работы на



переключателе (блинк-код). После 5 коротких сигналов выдаются длинные импульсы – количество этих импульсов при различных неисправностях со-ответствует числу после буквы F.





F 00

неисправен блок управления.Мозги иногда ремонтнопригодны.



F 01

2 неудачных попытки пуска или не образуется пламя



F 02

обрыв пламени (повторяется более 3 раз)



F 03

падение напряжения ниже допустимого или повышение выше допустимого



F 04



преждевременное распознавание пламени



F 05

обрыв цепи или замыкание датчика пламени (только АТ 2000 SТ бензин!)



F 06

обрыв цепи или короткое замыкание датчика температуры



F 07

обрыв цепи или короткое замыкание дозирующего насоса



F 08

обрыв цепи или короткое замыкание мотора нагнетателя воздуха, перегрузка или блокировка крыльчатки нагнетателя воздуха



F 09

обрыв цепи или короткое замыкание штифта накаливания



F 10

перегрев



F 11

обрыв цепи или короткое замыкание ограничителя нагрева



F 12

блокировка воздушного отопителя Webasto (Вебасто): вынуть предохранитель и вставить его обратно



F 14

неправильное положение датчика перегрева

Температура вокруг воздушного отопителя Webasto (Вебасто) не должна превышать 85 С.



F 15

обрыв цепи или короткое замыкание потенциометра на органе управления.





 Автономные отопители







1.Определите тип  вашего отопителя. Воздушный(сухой) или водяной(мокрый)



2. Название фирмы производителя. EBERSPACHER,TRUMA,ПЛАНАР, WEBASTO.



 И модель отопителя:



   — Из воздушных чаще встречаются:



 EBERSPACHER (Эберспехер) D1L,D1LC,D1LCcompact, D3L,D3LC,D3LC compact и свеженькие AIRTRONIK D2,AIRTRONIK D4.



-TRUMA(Труматик) E-1800,E-2400,E-2800,E-4000,



-ПЛАНАР,4Д,8Д



WEBASTO(вебасто) HL-18D(B),HL-24,HL-32,AT-18,AT-24,AT-32D(B)–старьё. Свежее AT-2000D(B),AT-3500



Популярные водяные:



— EBERSPACHER старые D5W, D7W, новее D9W и те что продолжают производится ГИДРОНИКи D3(4,5)W с буквами S или Z, D10W



 -ПЛАНАР ТС-14,20ТС.



— WEBASTO легковые старые DBW-46, BBW-46 и различные Thermo Top. Грузовые DBW-2010,-2020,-2012,-80 и Thermo-90.Автобусные DBW-300,-350, Thermo-300,-350.



Менее употребляемые фирмы:



 -MIKUNI(Япония) чаще ставятся в Голландии. Воздушные MY-16, MY-32.



-ARDIK(Швеция).



Печки интересные – мелкий ремонт возможен, но лучше побыстрее избавится.



Определимся с терминами:



ВКЛЮЧАЕТСЯ – подаёт признаки жизни (жужжание, щелкание, притухание света в салоне, характерный запах(горевшей проводки) с дымом), иногда мигание индикаторного светодиода(лам почки) зелёного цвета.



ИДЁТ НА ЗАПУСК – жужжит сразу или с паузой, компрессор(нагнетатель, вентилятор, двигатель или МОТОРЧИК) работает, есть движение воздуха иногда с характерным дымом(не сгоревшей солярки-бензина).Топливо-дозирующий насос  (ТДН  он же пульсатор, он же помпочка, он же МОТОРЧИК и др.) щёлкает сразу или с паузой.



ЗАПУСКАЕТСЯ — после  «ИДЁТ НА ЗАПУСК” характерный дым исчезает, появляется характерный «приятный звук”



Во всех современных и не очень, отопителях имеется система самодиагностики, которая при включении проверяет электросхему на наличие обрывов и коротких замыканий. В процессе работы так же всё находится под контролем. При обнаружении неисправности:



EBERSPACHER не подаёт признаков жизни(но иногда мигает зелёненьким).



Мигания  EBERSPACHERа Д-длинный, К-короткий и большая пауза перед повтором кода.

Мигания  WEBASTO длинные мигания и пять коротких перед повтором кода. О ПЯТИ коротких сам не так давно узнал, посчитать не получалось, но что интересно – те кто считал выдавали и 3, и 4, и 6, и даже 7,



При этих неисправностях я рекомендую (да и не только я) постучать по колесу и ехать к сервисменам типа меня.



Если заметили пропущены первые три кода.



01 мигание 52 Д-К-К-К– еудачный запуск. Большое разнообразие причин:



-если Запускается но выдаёт единицу(52) значит плохой датчик пламени.



-Проверить подачу топлива желательно на входе в отопитель, дальше искать по цепочке. В топл-доз насосе EBERSPACHERа при помощи ключей 12,17 посмотреть фильтр, ключи 14, 10 и 8 ни в коем случае не прикладывать к ТДН.



-При наличии топлива проверить возможность его проникновения в печку(закупорка испарительной сеточки).



-Проверить подачу воздуха и его выход (выхлоп или умное слово АБГАЗ).

02 мигания 53,54(К-К,К-К-К) — срыв пламени примерно то же что и 01 и действия такие же.



WEBASTO число миганий или F-0*

EBERSPACHER мигающий код или F-**

Неисправность и действия



3 Напряжение в сети больше нормы на заведенной машине, к электрику или поменять реле-регулятор(шоколадку)



меньше нормы, завести машину и зарядить аккумулятор,при уверенности в  аккумуляторе проверить контакты лучше у спеца



Для водяных отопителей — 11 код (41,42) неисправность электрическая водяной помпы.





Остальной материал по ремонту автономных отопителей





остальной материал по ремонту автономных отопителей WEBASTO

remontgruzovik.ru

инструкция по эксплуатации, неисправности и настройка


коды неисправностей для автономки Webasto - статьи по ремонту автомобилей - статьи полезные о автоэлектрике





Если автономный отопитель Webasto (Вебасто) оборудован стандартным или комби-таймером, то после аварийной блокировки на дисплей таймера выдаётся код неисправности:



Воздушный отопитель Webasto (Вебасто) нельзя включать (в том числе и с программируемого таймера или дистанционного управления «Телестарт») в закрытых помещениях (например, в гаражах), если в них нет вытяжки.

Автономный отопитель Webasto (Вебасто) нельзя чистить водой, другими жидкостями, а также сжатым воздухом и т.п.

Воздушный отопитель Webasto (Вебасто) нужно запускать как минимум на 10 мин каждые 4 недели.

При необычном шуме во время работы автономного отопителя Webasto (Вебасто), появлении в выхлопе сильного дыма в течение длительного времени, запаха топлива и необычных запахов в нагреваемом воздухе отопитель необходимо заблокировать, удалив

предохранитель, и проверить на авторизованной сервисной станции «Вебасто».

Между воздушным отопителем Webasto (Вебасто) и плоскостью, на которой он крепится, обязательно должна устанавливаться изолирующая прокладка, в противном случае вредные для здоровья выхлопные газы могут проникнуть в автомобиль. При демонтаже автономного отопителя Webasto (Вебасто) эту прокладку всякий раз необходимо заменять.

Срок службы теплообменника воздушного отопителя Webasto (Вебасто) составляет 10 лет, по истечении которых на авторизованной сервисной станции «Вебасто» он должен быть заменён на новый производства «Вебасто». При замене теплообменника обязательно заменять установленный на нём ограничитель температуры. Если выхлопные трубы проложены через помещения, в которых находятся люди, их тоже необходимо заменять через 10 лет новый производства «Вебасто».

Воздушный отопитель Webasto (Вебасто) работает на топливе, используемом в автомобиле, в котором он установлен, при условии, что оно соответствует типу автономного отопителя, указанному на заводской табличке (этилированный или неэтилированный бензин для бензиновых воздушных отопителей отопителей Webasto (Вебасто)–тип В, дизельное топливо для дизельных – тип D).

Все топливопроводы должны быть герметично соединены и не должны иметь повреждений. Если обнаружатся повреждения топливопроводов или негерметичное соединение, воздушный отопитель Webasto (Вебасто) необходимо заблокировать, удалив предохранитель, и устранить неисправности на сервисной станции «Вебасто». Пластиковые топливопроводы (меканиловые шланги) ни в коем случае не должны прилегать к выхлопным трубам из-за опасности возгорания; при необходимости следует защитить их термоизоляцией.

Запрещается наступать на автономный отопитель Webasto (Вебасто) и класть на него предметы. Запрещается накрывать отопитель Webasto (Вебасто) предметами одежды, кусками ткани и т.п., а также помещать их перед его воздухозаборником или выходом нагретого воздуха.

Необходимо следить, чтобы воздухозаборник и выход нагретого воздуха были свободны от грязи и посторонних предметов – в противном случае может произойти перегрев и сработать ограничитель нагрева. Если это произошло, необходимо проверить воздуховоды и удалить все предметы, препятствующие свободному току воздуха, либо отремонтировать воздуховоды на сервисе «Вебасто». Только после этого ограничитель нагрева можно разблокировать, переведя его в исходное положение. Если перегрев повторяется, нужно тщательно проверить воздушный отопитель Webasto (Вебасто) на сервисе «Вебасто».



Если воздушный отопитель Webasto (Вебасто) в качестве органа управления оснащён переключателем, то код неисправности выдаётся после отключения отопителя в виде мигания лампочки индикатора работы на



переключателе (блинк-код). После 5 коротких сигналов выдаются длинные импульсы – количество этих импульсов при различных неисправностях со-ответствует числу после буквы F.





F 00

неисправен блок управления.Мозги иногда ремонтнопригодны.



F 01

2 неудачных попытки пуска или не образуется пламя



F 02

обрыв пламени (повторяется более 3 раз)



F 03

падение напряжения ниже допустимого или повышение выше допустимого



F 04



преждевременное распознавание пламени



F 05

обрыв цепи или замыкание датчика пламени (только АТ 2000 SТ бензин!)



F 06

обрыв цепи или короткое замыкание датчика температуры



F 07

обрыв цепи или короткое замыкание дозирующего насоса



F 08

обрыв цепи или короткое замыкание мотора нагнетателя воздуха, перегрузка или блокировка крыльчатки нагнетателя воздуха



F 09

обрыв цепи или короткое замыкание штифта накаливания



F 10

перегрев



F 11

обрыв цепи или короткое замыкание ограничителя нагрева



F 12

блокировка воздушного отопителя Webasto (Вебасто): вынуть предохранитель и вставить его обратно



F 14

неправильное положение датчика перегрева

Температура вокруг воздушного отопителя Webasto (Вебасто) не долж

avtomotostyle.ru

причины. Коды неисправностей для автономки Webasto

На чтение 8 мин.

«Вебасто» стала практически незаменимой вещью в современном автомобильном мире. Все те счастливцы, у которых есть этот предпусковой обогреватель, зимой могут избежать массы серьезных проблем. Но иногда они все же случаются. Водитель пытается включать систему и видит, что не запускается «Вебасто».

Причины такого поведения могут быть самые различные, а инструкцию к этой установке мало кто читает. Давайте разберемся, что такое «Вебасто», как правильно эксплуатировать эту систему, разберем причины ее поломок, а также коды ошибок.

«Вебасто»: что это?

Данное устройство представляет собой предпусковой подогреватель для двигателя автомобиля. Он обеспечивает мотору легкий запуск в холодные зимние месяцы. Одно из отличий этого немецкого предпускового отопителя в том, что работает он автономно.

Устройство «Вебасто»

Данный предпусковой элемент состоит из пяти частей. Это электронный блок управления системой, камера сгорания, теплообменник, насос для циркуляции охлаждающей жидкости, а также насос для подкачки топлива.

Принцип действия

Когда водитель включает агрегат, в него подается топливно-воздушная смесь, которая затем воспламеняется и горит. За счет этого разогревается охлаждающая жидкость в теплообменнике. Насос, отвечающий за циркуляцию в отопителе, качает тосол по всей системе через радиатор-теплообменник, тем самым согревая двигатель. Агрегат также подключается к штатной системе отопления салона и управляет запуском вентилятора. Так, зимой водитель может не дожидаться прогрева силового агрегата. Двигатель быстро войдет в рабочий температурный режим с одного нажатия клавиши на пульте.

Преимущества и особенности

Одно из преимуществ данного устройства в том, что для запуска системы не требуется даже подходить к автомобилю. Старт можно осуществить из окна собственной квартиры. «Вебасто» многие любят за ее автономность, а также за то, что для подогрева почти не тратится драгоценная энергия из аккумулятора. Из серьезных недостатков можно отметить то, что срок службы аккумуляторной батареи снижается примерно на год. Но за комфорт всегда нужно платить. Когда температура достигнет определенного порога, а по умолчанию этот уровень составляет 81°, тогда блок управления просто отключит установку. Машина будет ждать своего хозяина, будучи уже полностью готовой к движению. Однако если никакой активность в течение длительного срока не будет и температура начнет падать, то при достижении 64 градусов «Вебасто» запустится и начнет свою работу заново.

Самостоятельный ремонт

Летом никто не пользуется этим устройством, ведь особой надобности в нем нет. Но вот приходят первые холода, водитель нажимает кнопку, а результата нет. И начинается самостоятельная диагностика. Водитель пытается обнаружить проблему, и зачастую у него ничего не получается. Но все-таки самостоятельный ремонт «Вебасто» возможен, хотя производитель рекомендует со всеми поломками обращаться в диагностический центр компании. При понимании принципа работы системы и при наличии необходимых знаний устройство можно отремонтировать самостоятельно.

Возможные неисправности

Все сбои работы в системе можно разделить на несколько видов. Это ошибки «Вебасто» во внутренней памяти устройства, но они зачастую никак не влияют на режимы работы. Также выделяют сбои, возникающие спонтанно. Это автоматический запуск или же вторичные включения. Причиной такому поведению может служить неисправность в схеме подогревателя. «Вебасто» также самостоятельно выключается по причине ошибок. Подобные сбои могут возникать в электронном блоке управления или в системе электроснабжения. Подогреватель просто сам выключается, при этом ошибки «Вебасто» в памяти сохранены не будут. Второй вариант – когда ошибка сохраняется, а в случае повторного пуска система предлагает выключить ее и затем включить еще раз. Блокировка возникает из-за некоторого количества повторяющихся кодов. Если устройство будет сбоить от 4 до 6 раз, тогда система заблокируется и сохранит отчет об ошибках. Самостоятельно разблокировать подогреватель не выйдет. Необходимо обращаться в сервисно-диагностический центр компании.

Также блокировка может случиться вследствие перегрева. Если не запускается «Вебасто», причины могут быть как раз в одной из таких блокировок.

Еще одна причина — ошибка и выключение вследствие низкого либо высокого напряжения. Когда напряжение растет и в результате достигает 11,5 В, то устройство выключается. Затем запускается автоматическая продувка. Можно выполнить замер напряжения с помощью блока управления. В случае завышенных напряжений (обычно при 16 В) агрегат приостанавливает свою работу. Когда проблема решится, автономный отопитель вновь заработает.

Когда не запускается «Вебасто», причины другого типа можно определить при помощи специальной диагностической программы для ПК Thermo Test.

Ошибки и их устранение

Все причины, по которым возникают сбои в работе предпускового подогревателя «Вебасто», можно разделить на четыре типа. Коды, которые электронный блок управления не смог сохранить, можно устранить проверкой топливного обеспечения. Затем только заменяют отдельные узлы или сам подогреватель. Если есть зафиксированные сбои, тогда необходимо смотреть на тип проблемы в памяти. В электронном блоке управления можно по коду ошибки выявить, почему не запускается «Вебасто» и заменить проблемные узлы.

Список кодов ошибок можно найти в инструкции. Например, 010 – это слишком низкое напряжение. А 047 – это короткое замыкание в топливном насосе автономки. Если встроенная система диагностики «Вебасто» не смогла определить вышедший из строя узел, необходимо проверить периферийные узлы механизма.

Подробную информацию, почему не запускается «Вебасто», можно выяснить при помощи диагностики с применением компьютера. С помощью программы мы точно узнаем все об ошибке и получим подробную информацию о том, как ее исправить. После устранения неисправности код обязательно нужно сбросить при помощи диагностического программного обеспечения. В противном случае агрегат не запустится.

«Вебасто» и проблемы с дизелем

Низкокачественное горючее быстро засоряет сетку фильтра в насосе. Как результат – плохая дозировка топлива, а затем и прекращение подачи. «Вебасто» запускается и глохнет. Низкокачественное горючее негативно влияет на свечу, которая закоксовывается и больше не нагревается до необходимых температур. Если установленный «Вебасто» на дизель не запускается, то проблемы полностью аналогичны бензиновым ДВС. Так, на дизельных двигателях система может не работать из-за топлива, в котором содержится больше серы. Она еще больше закоксовывает свечу, нежели бензин. Поэтому дизельный «Вебасто» выйдет из строя быстрее, чем бензиновый. Кроме того, нередки случаи, когда «Вебасто» не запускается в мороз. Дело в том, что зимой дизельное топливо густеет и не может нормально прокачиваться по топливопроводу к камере сгорания отопителя. Это распространенная проблема, и с ней ничего не сделаешь. Необходимо только очищать систему и заливать в бак зимнее топливо.

Решение проблем и поиск неисправности

Часто, когда не запускается «Вебасто», причины могут скрываться в подаче горючего. Это случается зимой на дизельных двигателях в том случае, если владелец забыл сменить летнее топливо на зимнее. Отопитель может быть и вполне исправным – он может заработать потом в обычном режиме в теплом гараже. Когда устройство в тепле начало работать нормально, необходимо сменить дизель, затем продуть систему, тщательно ее вычистить, сменить фильтры и залить новое топливо.

Существует и другая причина – это непоступление топлива в камеры сгорания отопителя. Если установленный «Вебасто» на дизель не запускается, и проблема не в качестве солярки, тогда горючее не доходит до насоса. При этом звучание элемента будет вполне громким и четким. Еще причина может быть в подсосе воздуха при повреждении топливопровода. Рекомендуется также проверить соленоидный клапан – в нем часто скапливаются пробки. Для проверки давления воздуха можно воспользоваться омметром. Нормальные цифры – 134-154 Ом. При проведении диагностики в трубку подают любую промывочную жидкость. После того как топливная система проверена, ремонт «Вебасто» продолжается диагностикой электроники. Необходимо проверить состояние предохранителей с F1 по F3. Перегоревшие требуется заменить. После этого следует проверить, заработает ли агрегат. Затем проверяют работу таймера. Для этого измеряют силу тока в его разъеме. Если напряжение не проходит, тогда таймер должен быть полностью заменен. Затем проверяется печка, и смотрят на состояние клемм. Они могут быть окислены, из-за чего блокируется подача тока. Также проверяют на целостность все провода. Разгерметизацию можно заметить на штекере. Далее снимают блоки.

Если не запускается «Вебасто» («ГАЗель» – не исключение), то агрегат может блокироваться по причине того, что все ошибки исправлены, но данные об этом еще не поступили в память. С блока управления на три секунды убирают питание. Это делается через демонтаж предохранителей. Затем элемент необходимо вернуть на место. После этого можно включать прибор. Далее первые два шага повторяют. Если все получилось, тогда система заработает в штатном режиме. Так можно решить проблему, когда «Вебасто» запускается и глохнет, поработав пару минут. Такое поведение происходит из-за блоков в электронном управлении. Сброс и снятие ошибок помогут решить эту проблему.

Заключение

Как видно, это полезное устройство, которое помогает автолюбителю решить массу проблем. Имея опыт по устранению неисправностей, которые возникают с агрегатом, можно успешно его использовать.

hochyvseznat.ru

Типовые неисправности отопителей Вебасто - Webastosale

Автономный отопитель Вебасто является очень надежным прибором, однако поломка все равно может случиться. В большинстве случаев поломка происходит из-за неправильной установки, неправильной эксплуатации или отсутствия технического обслуживания.

Чаще всего автономный отопитель вебасто просто не включается при неисправности, однако при некоторых неисправностях просто наблюдается нештатная работа устройства.

Автономка вебасто имеет следующие типичные неисправности:

  • обрывы пламени;
  • перегрев;
  • нестабильная работа (например, трудности при запуске).

В случае поломки отопитель просигнализирует о своей неисправности, показав код ошибки (таблица с кодами представлена в конце статьи).

На дисплее таймера появится надпись в виде буквы F и двух цифр (это и есть код ошибки).

Ели же таймер отсутствует и есть только переключатель, то лампочка переключателя подаст определенный сигнал (блинк-код). Лампочка подаст 5 коротких сигналов и некоторое количество длинных. Количество длинных сигналов является кодом ошибки. Если код ошибки 0, то лампочка просто подаст 5 коротких сигналов.

Также о нештатной работе отопителя могут свидетельствовать посторонние шумы при работе устройства.

Самостоятельно автовладелец может только проверить состояние предохранителей, а также визуально оценить состояние отопителя.

Поэтому если визуально все предохранители целы и все штекеры на местах, то необходимо незамедлительно обратиться в специализированный сервисный центр. Для полной диагностики и прочтения ошибок необходимо наличие специального ПО Webasto Thermo Test, а такженаличие специального программатора и штекер-адаптера. Все это есть только в специализированном сервисном центре.

Самостоятельный ремонт может привести к повреждению отопителя или автомобиля!!!

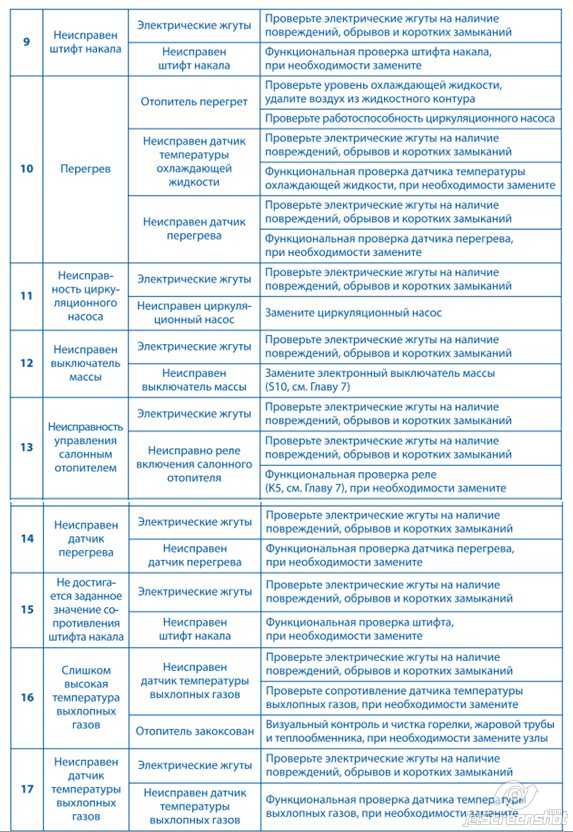

Автономка вебасто может показать нижеприведенные коды ошибок:






Рекомендуем посмотреть:

webastosale.ru

Ремонт Webasto своими руками! — Сообщество «Кулибин Club» на DRIVE2

Так случилось, что осеннее нездоровье вынудило отодвинуть завершающие этапы шумоизоляции на неделю-другую… Но нет худа без добра — на днях я сделал большое дело!
Очень советую эту запись к прочтению, т.к. она поможет сэкономить не одну сотню евро!

Вот уже почти как год являясь владельцем кушки, прошлую зиму я провел как рядовой владелец дизельной машины — в ожидании прогрева двигателя, чтобы отопить салон. Вообщем, штатная Вебасто не работала, более того, она вовсе была снята еще у предыдущего владельца. Прогнозы его были неутишительные и мне не сильно хотелось вкладываться на круглую сумму в первые месяцы владения авто.

Тем не менее, отопитель был успешно отремонтирован и теперь тепло гарантировано!

А проблема заключалась в следующем. Исходя из результатов диагностики, Вебасто выдавала ошибку:

01414 — Combustion-Air Blower (V6)
007 — Short to Ground

Или, как это отображается в спец. прогремме Webasto Thermo Test V2.12:

Исходя из вышеописанного следует закономерный вывод — не дует нагнетатель в камеру сгорания.
Симптомом может быть срабатывание вебасты через раз или вовсе ноль эмоций со стороны отопителя.

ОД, разумеется, пошлет на замену камеры вкупе с мозгами и вентилятором разом, это 600-1000 евро у нас, плюс работа и прошивка на машине.

Более продвинутые конторы, занимающиеся вебастами, посоветуют для начала махнуть вентилятор (код W1322649A — у нас 125 евро), а после, если не поможет (а оно вряд ли поможет), менять мозги (~300евро + прошивка) и надеяться на чудо.

Но не найдется той конторы, которая выдаст то, что написано ниже.

Как успел выяснить за один из вечеров, болячка это распространенная у отопителей, прослуживших 5+ лет. Большая часть меняют все по очереди, выкладывая немалые суммы за комплектующие и работу. В единичных случаях у русского пытливого ума срабатывает мысль проверить вентилятор и сделать закономерные выводы…

Далее процесс.

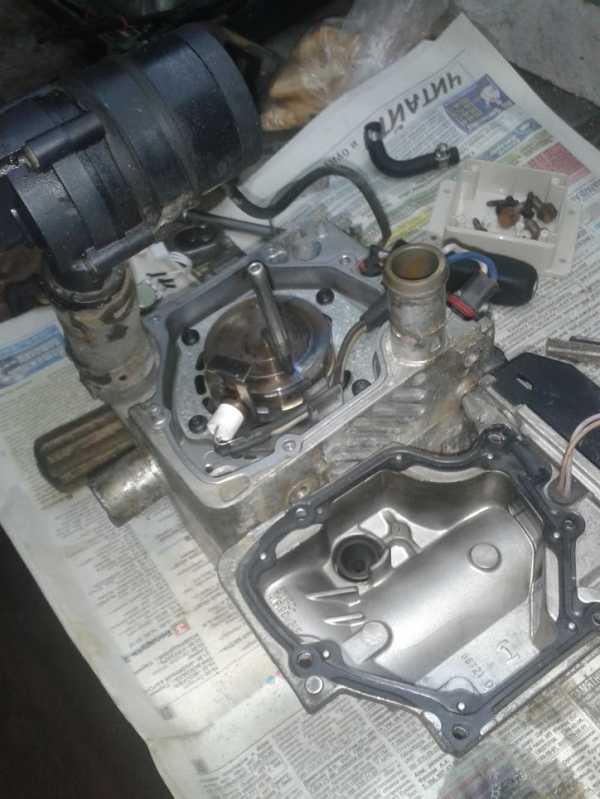

Снятый подопытный:

Мозги (плата управления) находится со стороны разъемов.

Там же, под трубками, под кожухом прячется злосчастный нагнетатель воздуха:

Питание его — тонкие коричневые провода, уходящие в корпус. Второй разъем с более толстыми — керамический элемент накала.

Сопротивление мотора должно быть в пределах 1 Ома. Это значит, что либо он рабочий, либо замкнули щетки. Но контакт есть, и это уже хорошо!

При подключении 12В нагнетатель бодро оживает, издавая знакомые звуки…

Отлично! Значит, черед лезть в мозги!

Плата управления снята. Вся в лаке, чтобы не окислялась. Долго мучить не буду, и скажу прямо.
Основная болячка Webasto Thermo Top C/D/E в том, что при частых перепадах температур от -30 до +100гр отваливается пайка на круглых резисторах.

При активном ковырянии пальцами или пинцетом можно определить виновника торжества:

Визуально это практически невозможно разглядеть — на площадках со временем появляются кольцевые трещины, видимые только при хорошем увеличении:

Берем в руки паяльник, 5 минут работы и собираем все обратно!
ВСЁ! На этом весь ремонт, альтернатива которому — новый блок отопителя за 600-1000евро!

Еще одна хорошая новость — при определенной сноровке можно снять-поставить плату управления, не снимая вебасто с машины! Находится это все в недрах левого крыла. Снимаем колесо, локер (подкрылок) и видим доступ:

Поскольку у меня отопитель был на руках и его надо было грамотно установить, за эту работу я решил не браться, и поехал к более опытным установщикам.

www.drive2.ru

Не запускается, обрыв пламени, погасание пламени. — Peugeot 307 SW, 2.0 л., 2002 года на DRIVE2

Хочу поделиться отчетом о ремонте автономного отопителя Webasto Thermo Top С, Который я внедрил в свой автомобиль осенью прошлого года. Эта запись будет полезна для владельцев Webasto Thermo Top E, Z, C/Z, так как их конструкция полностью идентична.

Проблемы появились в момент наступления новогодних морозов, когда ночная температура в Минске опускалась до -20 градусов. Усаживаясь в автомобиль, я замечал, что салон холодный и двигатель тоже не прогрет. При запуске Webasto начинал испускать негустой сизый дым и, поработав 2 минуты, становился на продувку и выключался. Сделав 2 безуспешные попытки запуска отопитель блокировался и не реагировал на попытки включения. Мысленно я уже был готов к изучению конструкции отопителя.
При установке я не поленился и завёл диагностическую линию отопителя на родной разъём диагностики автомобиля и это избавило от необходимости плясать с ноутбуком под капотом. Используя K-Line адаптер и WebastoThermo Test 2.16 я получил протокол с описанием ошибок.

С момента установки, Webasto отработал уже 50 часов.


Ошибки были такие: Не запускается, обрыв пламени, погасание пламени.
В эти длинные рождественские выходные я решил вернуть утраченную теплоту наших отношений. Честно признаюсь, я очень привык попадать в тёплые объятия автомобиля по утрам.
Пускай мороз сейчас уже не такой скрипучий, но гараж встретил меня замерзшим замком.
Сперва я скинул бампер и убедился, что во впуске и в глушителе Webasto нет льда и посторонних предметов.

Вот ты где спрятался, негодник!

Визуально всё в порядке. Глушитель из нержавейки для наших солёных дорог оказался не таким уж и нержавеющим.

Снимаем впуск, выпуск отсоединяем проводку, пережимаем шланги с охлаждающей жидкостью и снимаем их с отопителя, теперь можно откручивать кронштейн. Отопитель у нас в руках.


Разборка.

Для удобства снимаем циркуляционный насос системы охлаждения.
Откручиваем деталь №1, она держится на 4-х винтах torx 20
Как хорошо, что все крепежные винты из нержавейки.

Далее на очереди камера сгорания.

www.drive2.ru

Неисправности автономных отопителей и предпусковых подогревателей: признаки, причины, способы устранения

Предпусковые подогреватели двигателя и воздушные отопители созданы для работы в сложных условиях, поэтому отличаются высокой надежностью и долговечностью. Однако и эти устройства иногда выходят из строя, доставляя неприятности автовладельцам.

Основные неисправности предпусковых подогревателей

В представленных ниже таблицах собраны наиболее частые поломки жидкостных автономных предпусковых подогревателей, работающих на бензине и дизельном топливе, их признаки и способы устранения.

Подогреватель не запускается

Возможная причина Способы решения проблемы
Обрывы или иные неисправности цепи питания подогревателя Проверить исправность предохранителей и целостность проводки
Обрывы или иные неисправности в управляющей цепи (нет связи между салонной панелью управления/таймером и электронным блоком управления подогревателя) Проверить исправность предохранителей и проводку, прочистить контакты. Проверить блок управления и панель управления, при необходимости – произвести их замену
Обрывы в цепи питания жидкостного насоса Проверить целостность проводки. Для проверки подключить насос напрямую к аккумулятору
Поломка электродвигателя нагнетателя воздуха (выход из строя щеток или коллектора) Проверить электродвигатель, заменить неисправные детали

Отсутствует розжиг, устройство автоматически отключается после двух попыток запуска

Возможная причина Способы решения проблемы
В баке недостаточно топлива Пополнить запас топлива в баке
Не работает топливный насос Проверить насос, при необходимости – отремонтировать или установить новый
Замерзание топлива в магистралях Продуть топливопроводы, прочистить фильтр
Не срабатывает электромагнитный клапан Провести диагностику цепей питания и управления клапана, произвести замену неисправной детали
На свечу/штифт накалиания не подается напряжение Провести диагностику цепи питания свечи и блок управления, произвести ремонт проводки или заменить неисправные детали
Засорение форсунки (горелки) Провести диагностику форсунки, в случае необходимости заменить распылитель. Также выполнить очистку топливный фильтр
При электроискровом зажигании – неправильная установка электродов Отрегулировать рабочие зазоры между горелкой и электродами
Подсос воздуха в топливной системе Проверить соединение топливопроводов, устранить негерметичность
Чрезмерная подача воздуха в горелку Проверить и отрегулировать подачу воздуха с помощью заслонки

Неравномерное горение

Возможная причина Способы решения проблемы
Неравномерное распыление топлива форсункой Проверить, при необходимости заменить распылитель или всю форсунку
Засорение форсунки Проверить и прочистить форсунку
Чрезмерная подача топлива Отрегулировать подачу топлива, проверить работу ЭБУ и при необходимости произвести ремонт
Неисправен датчик пламени, короткое замыкание или обрыв в цепи датчика пламени Проверить датчик и проводку, при необходимости выполнить замену детали

Подогреватель работает неэффективно (слишком слабо)

Возможная причина Способы решения проблемы
Образование накипи в теплообменнике Проверить и удалить накипь
Отложение сажи на стенках камеры сгорания Произвести очистку камеры сгорания, а также теплообменника

Отключение подогревателя термопредохранителем (перегрев)

Возможная причина Способы решения проблемы
Вышел из строя термостат Проверить и заменить термостат
Плохое охлаждение вследствие недостатка антифриза в системе двигателя. Воздушные пробки в системе Удалить воздушные пробки в системе, довести жидкость до нормального уровня
Сужение впускных и выпускных патрубков вследствие засорения или накипи Проверить патрубки, устранить засоры и накипь
Разница между показаниями датчиков температуры и перегрева превышает 20 °С (в случае, если датчик температуры показывает свыше 70 °С или датчик перегрева показывает свыше 85 °С) Проверить работу данных датчиков, при их неисправности произвести замену

Посторонний шум во время работы

Возможная причина Способы решения проблемы
Поломка топливного насоса Проверить и отремонтировать/заменить неисправный узел
Вентилятор деформирован и лопастями задевает внутренние стенки корпуса Выполнить ремонт или замену неисправной детали

Черный выхлоп подогревателя

Возможная причина Способы решения проблемы
Недостаточная подача воздуха в горелку Осмотреть и прочистить входной воздушный патрубок и воздухозаборник, проверить работу нагнетателя
Забит, смещен или деформирован выпускной патрубок Прочистить или заменить патрубок
Неисправен или плохо работает электродвигатель нагнетателя воздуха Отремонтировать или заменить мотор

Сизый выхлоп подогревателя

Возможная причина Способы решения проблемы
Чрезмерная подача воздуха в горелку Произвести регулировку заслонки в воздухозаборнике (если это предусмотрено)
Недостаточная подача топлива в форсунку вследствие ее засорения или засорения фильтра Прочистить форсунку и фильтр

Неисправности автономных отопителей салона

Для автономных воздушных отопителей характерны указанные выше неисправности. Также существуют специфические поломки, информация о которых представлена в таблице.

Не работает двигатель нагнетателя воздуха

Возможная причина Способы решения проблемы
Обрывы в цепи питания электродвигателя Проверить проводку, предохранители и разъемы
Попадание постороннего предмета между крыльчаткой и корпусом Проверить и удалить посторонний предмет
Заклинивание двигателя вследствие разрушения подшипника или других деталей Заменить двигатель или нагнетатель в сборе

Двигатель нагнетателя работает на малой скорости (не набирает обороты)

Возможная причина Способы решения проблемы
Крыльчатка задевает корпус улитки Проверить геометрию крыльчатки, устранить деформации, при невозможности выполнить ремонт – заменить нагнетатель
Неисправность электромотора Заменить двигатель или нагнетатель в сборе

Двигатель не изменяет скорость вращения при изменении режима работы отопителя

Возможная причина Способы решения проблемы
Неисправность платы управления электромотором или блока управления отопителем Отсоединить цифровую шину в блоке управления отопителем – если двигатель продолжит вращение, то вышла из строя плата управления двигателя; если он остановится, то проблема в блоке управления отопителем

Датчик температуры показывает температуру свыше 55 °С, или показывает перегрев

Возможная причина Способы решения проблемы
Недостаточная пропускная способность отопителя Осмотреть входной и выходной патрубки устройства, при необходимости очистить их от засорений

Основные неисправности предпускового подогревателя двигателя и автономных отопителей имеют свои коды ошибок, которые отображаются на пульте управления. Код ошибки устройств Webasto отображается в формате Fxx, где хх – две цифры, устройств Eberspacher – в формате 0хх, где хх – две цифры. На воздушных отопителях «Планар» (производство «Теплостар») и на отечественных подогревателях грузовых автомобилей неисправности отображаются миганием светодиода на салонном органе управления.

Что нужно знать о гарантиях и неисправностях автономных подогревателей и отопителей

Каждое из устройств имеет гарантийный срок, в течение которого можно получить бесплатное обслуживание и ремонт. Наиболее известные производители устанавливают на свою продукцию следующие гарантийные сроки:

  • Webasto и Eberspacher – 2 года со дня установки устройства на автомобиль (но не более 3-х лет со дня производства).
  • «Теплостар» - 18 месяцев со дня установки устройства, либо 500 часов работы предпускового подогревателя или 1000 часов работы воздушного отопителя, либо 50 тысяч км пробега со дня установки устройства (в зависимости от того, что наступит раньше).

Устанавливаете ли вы на свой автомобиль новейший подогреватель Webasto Thermo Top Evo 5, не новый, но все еще самый популярный отопитель Webasto Air Top 2000 ST, или компактный подогреватель двигателя Eberspacher Hydronic D4W SC – вы в следующие два года можете получить бесплатное обслуживание этих устройств в сертифицированных центрах. А если вы выбираете отопитель «Теплостар» модельного ряда Планар 4ДМ2 или ему подобные, то гарантия может завершиться и через год (в зависимости от активности эксплуатации). Поэтому выбирать нужно мудро, сообразно активности использования транспортного средства и условий эксплуатации.

Все производители во время действия гарантии предлагают бесплатный ремонт, однако только в том случае, если будет установлено, что неисправность не стала причиной вмешательства со стороны автовладельца или третьих лиц. В противном случае можно, как говорят, «слететь» с гарантии, то есть – потерять возможность бесплатного ремонта. Так что, если ваш отопитель еще на гарантии – не торопитесь ремонтировать его самостоятельно, лучше обратитесь в сервисный или установочный центр. Также следите за качеством запчастей – они должны быть оригинальными и сертифицированными, при установке неоригинальных запчастей опять же можно потерять гарантию.

Лишиться гарантии можно и по другой причине – при самостоятельной установке подогревателя, или при установке оборудования в не имеющем соответствующих сертификатов центре. Каждый мастер-установщик или установочный центр обязательно должны иметь действующие сертификаты, подтвержденные производителем. Если же установка произведена без разрешительных документов – бесплатное гарантийное обслуживание получить будет невозможно.

Кстати, здесь есть важный момент: компания Eberspacher в России не предлагает гарантии на камеры сгорания и штифты накала. Такое решение обосновывается низким качеством отечественного топлива. Так что при выходе данных деталей из строя даже во время действия гарантии придется раскошелиться.

После завершения гарантийного срока за все услуги по ремонту и запасные части приходится платить полную сумму.

autodoping.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
