Как крышка расширительного бачка может погубить мотор авто — K-News

Крышка расширительного бачка системы охлаждения двигателя стоит копейки и, вроде бы, ничего важного в ней нет. На самом деле, неисправность детали может привести к серьезным проблемам. Портал «АвтоВзгляд» рассказывает, как избежать неприятностей. И о том, как крышка расширительного бачка может погубить мотор авто.

Крышка эта — не просто пластиковая деталь, используемая для того, чтобы антифриз не выливался из бачка омывателя. В конструкции крышки есть два клапана — предохранительный и впускной (вакуумный).

Первый предназначен для сброса избыточного давления. То есть, когда мотор холодный, он закрыт. Это делает систему герметичной, позволяет двигателю прогреваться и создавать необходимое давление в системе охлаждения. Впускной клапан действует наоборот: он «всасывает» воздух из атмосферы. Дело в том, что при остывании антифриза (когда двигатель заглушен), объем жидкости уменьшается.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Падает и давление, а этот клапан препятствует появлению эффекта вакуума в системе.

Если вакуумный клапан неисправен, атмосферное давление начнет давить на систему и воздух станет просачиваться через соединения патрубков в антифриз. Это создаст в системе охлаждения воздушную пробку, а так же может привести к разрыву или трещинам патрубков, которые давно не меняли. Возможно, что лопнет расширительный бачок или появиться течь в основном радиаторе или радиаторе отопителя. А так и до перегрева двигателя недалеко.

Закипание антифриза из-за неисправной крышки — так же довольно частое явление. Такое происходит, когда крышка не может держать необходимое давление в системе или не может его стравить. Самое серьезное, что может грозить двигателю в этом случае — прогар прокладки между блоком цилиндров и головкой блока. Подобное приведет к капитальному ремонту мотора.

КАК ПРОВЕРИТЬ КРЫШКУ

Сделать это довольно просто. Для этого нужно с утра, когда мотор еще холодный, открыть капот и осмотреть все патрубки.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Если они деформированы, или выглядят сдавленными, значит вакуумный клапан неисправен и крышку надо заменить на новую.

Предохранительный клапан проверяем следующим образом. Заводим мотор и ждем, пока он не нагреется до рабочей температуры. После, очень аккуратно, начинаем откручивать крышку расширительного бачка. Если услышите шипящий звук выходящего воздуха — значит с клапаном всё в порядке.



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Зачем опытные водители откручивают крышку расширительного бачка в авто

Крышка расширительного бачка  — вещь  недорогая, и ничего важного в себе не имеющая.

В реальности же, поломка этой детали может вызвать серьезные неприятности. Она представляет собой не просто деталь из пластика, назначением которой становится предотвращение выливания антифриза из бачка. В ее конструкцию входят два клапана – предохранительный, и впускной или вакуумный.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Назначение клапанов

Задачей первого клапана становится сброс избыточного давления, при его возникновении. Когда двигатель находится в холодном состоянии, он закрыт. Это обеспечивает герметичность все системы, дает возможность прогрева двигателя, и создания требуемого давления в системе охлаждения.

Причина в том, что  в процессе охлаждения антифриза (при неработающем моторе), происходит уменьшение объема жидкости. Также происходит и падение давления, в связи с чем, задачей клапана становится препятствование появлению вакуума в системе.

При поломке вакуумного клапана, происходит давление воздуха из атмосферы на систему, следствием чего станет просачивание воздуха через патрубковые соединения в систему. Результатом станет возникновение в ней пробки воздуха, а если в патрубках имеются трещины, или они давно не подвергались замене, то их может просто разорвать. Может лопнуть и сам расширительный бачок, или начать протекать один из радиаторов: основной или сети отопления.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Все это может привести к перегреву мотора.

Нередким явлением также будет и закипание антифриза, при неисправной крышке. Это случается, когда крышка не может удержать требуемый уровень давления, или же не может его стравить. Самым серьезным последствием становится прогар прокладки, расположенной между блоком цилиндров и его головкой. В результате, мотор будет необходимо отправлять на капитальный ремонт.

Проверка крышки

Это делается очень просто. С утра, пока мотор еще не успел прогреться, открывается капот, и производится осмотр всех патрубков. Если они деформированы, или имеют сдавленный вид, то имеет место неисправность вакуумного клапана, а крышку следует заменить на новую.

Проверка предохранительного клапана выполняется следующим образом. Нужно запустить мотор, и дождаться, пока он нагреется до рабочей температуры. После этого, с предельной осторожностью откручивается крышка расширительного бачка.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Если раздастся шипение выходящего воздуха – клапан исправен.

Езда с открытой крышкой

Многие водители не считают нужным заморачиваться с проведением доработки собственного автомобиля, и попросту снимают крышку. На практике многими водителями доказано, что ни к каким страшным последствиям такие действия не приводят. Если использование происходит в обычных условиях, без длительных пробуксовок и динамичной езды, закипать антифриз не будет.

Если крышка все же вышла из строя, то несколько дней можно поездить и без нее, до приобретения новой. Но в полной мере отказываться от ее использования не стоит, так как ее функцией является защита бачка от попадания пыли и грязи.  Ее наличие предотвратит преждевременное ухудшение качества жидкости для охлаждения.

почему может выбрасывать охлаждающую жидкость, причины выброса через крышку

В процессе эксплуатации транспортного средства водителям приходится сталкиваться с самыми разными неисправностями узлов и механизмов автомобиля.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Многих поломок удается избежать с помощью своевременного прохождения ТО, аккуратной эксплуатации, соблюдения предписаний завода-изготовителя. Но любая техника имеет свой ресурс и, пробежав несколько десятков тысяч километров, машина может потребовать дополнительного к себе внимания.

Содержание:

Одна из наиболее частых проблем, с которыми сталкиваются владельцы отечественных и импортных авто, – вытекание или выплескивание антифриза из расширительного бачка. Антифриз – международное название охлаждающей жидкости, в состав которой входят этиленгликоль, дистиллированная вода, присадки и краситель. Что может быть причиной выброса жидкости из расширительного бачка, как не допустить такой поломки и что делать, если хладагент выливается из системы охлаждения?

Общие сведения

Система охлаждения двигателя автомобиля представляет собой комплект устройств, которые отвечают за подвод хладагента к разогретым элементам силового агрегата и отвод от них избыточного тепла в атмосферу.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна При сгорании топливной смеси температура в цилиндрах поднимается до отметки 2000 °С. Задача системы охлаждения – обеспечить температуру двигателя, равную 80–90 °С. Ключевую роль в отводе тепла играет специальная жидкость – антифриз, главная особенность которой – низкая температура замерзания. С этой же ролью могла бы справляться и обычная вода, но при температуре атмосферного воздуха ниже 0°С она замерзает, расширяется в объеме и становится причиной выхода из строя емкостей и патрубков системы охлаждения. Кроме того, антифриз, в отличие от воды, наделен защитными свойствами: он предохраняет омываемые поверхности от коррозии и вредного воздействия химических реакций, сопровождающих рабочий процесс.

Особенности эксплуатации системы охлаждения

Система охлаждения дизельного или бензинового двигателя, как и любая другая совокупность узлов и механизмов, нуждается в регулярных осмотрах и техническом обслуживании. Особенно внимательно нужно следить за уровнем охлаждающей жидкости в расширительном бачке.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Изменение уровня антифриза может быть вызвано целым рядом причин, определить которые бывает достаточно непросто. Высота столба охлаждающей жидкости должна находиться между двумя отметками, указывающими минимальное и максимальное его значение. Если при осмотре было обнаружено, что хладагент не достигает нижней отметки, это должно быть сигналом к проведению диагностики. Т. е. двигателю пока ничего не грозит, но, если не принять меры, уровень может упасть до критической отметки, а это грозит длительным и дорогостоящим ремонтом. Количество антифриза в системе может уменьшаться по естественным причинам, или же система охлаждения где-то течет.

Прогорание прокладки ГБЦ

Самая типичная причина, по которой антифриз выдавливает из бачка, – прогорание прокладки между блоком двигателя и головкой блока. Такое может случиться, например, из-за перегрева силового агрегата. Убедиться, что жидкость выгоняет вследствие выхода из строя уплотнителя, можно, выполнив следующее:

  • заводим мотор и выкручиваем крышку бачка;
  • о проблемах с прокладкой будут свидетельствовать пузырьки, которые идут из основного шланга при работе на холостом ходу.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Пробой прокладки может быть внутренним или наружным. В первом случае из выхлопной трубы идет белый дым. Во втором – антифриз будет выгонять наружу, что станет заметным по подтекам на блоке цилиндров. Внутреннее повреждение случается гораздо чаще. Жидкость при этом попадает внутрь цилиндра, что может привести к перегреву и заклиниванию двигателя, а также гидроудару в головке и возникновению трещин в корпусе агрегата.

Воздушная пробка

Нередко причиной выкидывания антифриза в расширительный бачок становится завоздушивание системы охлаждения. Заливая новый хладагент, водители иногда допускают образование воздушных пробок (такое может случиться и при разгерметизации системы). Как следствие, не работает печка, двигатель перегревается, охлаждающую жидкость выбивает из бачка. Определить, что антифриз выплевывает именно по причине завоздушивания, можно прогазовкой. Для этого нужно включить мотор и дать ему поработать некоторое время на высоких оборотах. Если в емкости появились пузыри, а уровень антифриза уменьшился, значит в системе была воздушная пробка.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Проблемы с расширительным бачком

Давить охлаждающую жидкость может из-за проблем с расширительным бачком. В числе возможных причин таких неполадок:

  • неплотное закрытие горловины резервуара крышкой. В результате антифриз под давлением выливается наружу;
  • использование расширительной емкости низкого качества. После определенного периода эксплуатации на корпусе такого бачка появляются трещины, через которые может выливаться охлаждающая жидкость;
  • неисправный перепускной клапан. Это наиболее частая поломка расширительного резервуара. Распознать ее можно по характерным признакам: на холостых оборотах протекания нет, течь появляется при возрастании нагрузки на мотор. Перепускной клапан встроен в крышку бачка. С его помощью избыточное давление, которое возникает в системе при нагреве антифриза, стравливается наружу. Когда клапан выходит из строя, охлаждающая жидкость под высоким давлением начинает искать «слабые места» и в результате вытекает через стыки патрубков, резьбу пробки и пр.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Низкий уровень антифриза

Если уровень охлаждающей жидкости в резервуаре упал ниже допустимой нормы, в какой-то момент хладагент может выплеснуться наружу. Это происходит из-за слишком быстрого нагрева антифриза, его интенсивного испарения и повышения давления в системе. Уменьшение количества хладагента может быть связано:

  • с естественным износом шлангов, трубок, патрубков. Часто трескается соединительный шланг на расширительном бачке. Если заменить изношенную деталь нечем, можно временно использовать хомуты;
  • повреждениями радиатора. Соты теплообменника нередко страдают от камней, вылетающих из-под колес, а также подвергаются коррозии. После длительной эксплуатации могут появиться трещины на боковых бачках радиатора;
  • неисправностью помпы, например, с износом манжеты или выходом из строя прокладки между помпой и блоком цилиндров;
  • поломкой термостата. Нарушение герметичности этого прибора чаще всего случается в результате износа прокладок.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Другие причины

В числе других причин выдавливания антифриза:

  • выход из строя вентилятора, который одновременно с жидкостью охлаждает и остальные элементы системы. Если вентилятор не включается, температура достаточно быстро поднимается до критического значения, особенно в жаркую погоду;
  • поломка температурного датчика. Исправный прибор должен передавать соответствующие команды на термостат и вентилятор. Если сигналов нет, эти устройства не работают и хладагент закипает;
  • использование антифриза низкого качества. Жидкость сомнительного производства может иметь более низкую температуру закипания, чем указано на канистре;
  • смешивание несовместимых антифризов. Если добавить, например, в жидкость класса G11 продукт категории G12, полученный состав может вспениваться при работе и в итоге закипеть.

Естественные факторы

Неисправности системы охлаждения, как правило, ведут к резкому снижению уровня антифриза, что проявляется какими-то внешними признаками довольно быстро.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Но количество хладагента может уменьшаться и постепенно, когда очевидных поломок нет, а уровень жидкости изменяется по естественным причинам. Такое может происходить в результате:

  • перепадов температур. Как и большинство других веществ, антифриз может менять объем под воздействием высоких и низких температур. Разумеется, такие изменения не должны быть поводом для беспокойства;
  • длительного срока эксплуатации. Даже если утечек нет и система работает без перебоев, некоторое падение высоты столба охлаждающей жидкости с течением времени неизбежно. Причина этому – банальное испарение, которое происходит вследствие того, что абсолютно герметичных систем охлаждения не существует. Убедиться в том, что уровень снизился именно из-за испарения, можно, сверившись с допустимыми нормами расхода.

Как определить проблему

Прежде чем переходить к устранению неисправностей, связанных с протеканием или выбросом антифриза, нужно разобраться, почему возникла подобная проблема.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Если, например, по характерным признакам было установлено, что прокладка головки блока цилиндров пробита, то ездить на такой машине нельзя. Чтобы восстановить работоспособность силового агрегата, в этом случае нужны определенные навыки. Лучше доверить замену прокладки мастерам сервисного центра.

Если причина выброса антифриза – воздушная пробка, то для развоздушивания системы нужно поднять домкратом переднюю часть авто, долить хладагент до необходимого уровня и понажимать на педаль газа для вывода воздуха наружу. Радиатор с поврежденными сотами демонтируют и определяют степень его пригодности к дальнейшей эксплуатации. Если ремонт невозможен, покупают и устанавливают новый. То же самое с перепускным клапаном: если ревизия не дает желаемых результатов, устанавливают новую деталь.

Способы устранения

Большинство неисправностей, которые становятся причиной выдавливания антифриза из бачка или протекания хладагента, можно устранить собственными силами. Если утечка или выброс жидкости случились в дороге, обычно бывает достаточно долить аналогичный продукт или дистиллированную воду в систему.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна После этого нужно добраться до ближайшей СТО и разобраться с проблемой более детально. Исключение составляет пробой прокладки ГБЦ. В этом случае нужно вызывать эвакуатор: к самостоятельному передвижению такая машина не пригодна.

Если во время движения выхлопные газы пошли из-под капота, нужно аккуратно открутить крышку расширительного бачка и проверить, не кипит ли антифриз. Убедившись в том, что прокладка пробита, следует не откладывая обращаться в автосервис (или менять деталь своими силами). Об этой же неисправности может свидетельствовать белый нагар на свечах и резкое увеличение температуры двигателя.

Правила техники безопасности

Важно помнить, что любые работы, связанные с ремонтом системы охлаждения, можно начинать после полного остывания двигателя. Прежде всего нельзя открывать крышку расширительного бачка до тех пор, пока силовой агрегат остается горячим. Это может привести к ожогам. Кроме того, нельзя прикасаться к перегретым деталям подкапотного пространства и поливать двигатель холодной водой.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Ремонт крышки расширительного бачка


Как проверить крышку расширительного бачка на работоспособность

Всем привет! Темой нашего сегодняшнего разговора станет ответ на вопрос о том, как проверить крышку расширительного бачка своими руками. Хотя некоторые делают это ртом, все же не рекомендую ставить эксперименты над собственным здоровьем. Есть куда более простые и безопасные способы.

Как известно, расширительный бачок служит для хранения жидкости охлаждения. Только не путать с бачком для незамерзайки, которая используется в составе системы стеклоомывателя. Без антифриза или ОЖ (жидкости охлаждения) ваш ДВС долго не протянет.

Именно на этом бачке располагается специальная крышка. Ее правильнее называть именно клапанной крышкой. Устройство кажется простым, но в действительно на крышку возлагается большая ответственность.

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

[adv1]

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

  • Лада Калина;
  • Форд Фокус;
  • Газель Некст;
  • Дэу Ланос;
  • Фольксваген Пассат;
  • Лада Приора;
  • ВАЗ 2110;
  • Рено Логан;
  • Опель Астра;
  • ВАЗ 2114;
  • Шевроле Лачетти и пр.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

[adv2]

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Признаки неисправностей

Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

  • из-под капота валит густой белый дым;
  • двигатель перегревается, но печка остается холодной;
  • срывает хомуты;
  • разрывает трубки системы охлаждения;
  • нарушается герметичность радиатора;
  • разрывает бачок с жидкостью охлаждения;
  • трубки сжимаются и не пропускают ОЖ;
  • нарушается циркуляция антифриза по системе и пр.

Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Я оставлю ссылку на него. Переходите и читайте.

Инструкции по проверке

Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.

Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.

Но многих интересует именно самостоятельная проверка. Она также возможна.

Тут нужно действовать по определенному алгоритму.

  • Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
  • При отсутствии механических повреждений еще нет гарантии, что элемент исправен.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Закрутите пробку на место, включите мотор на холостых оборотах;
  • Подождите, пока температура двигателя дойдет до рабочих параметров;
  • Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
  • Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
  • При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
  • Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.

Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.

Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.

Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.

Спасибо всем, кто нас читает и оставляет комментарии!  Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!

pricep-vlg.ru

Как починить и настроить крышку расширительного бачка

В материале, посвященном крышке расширительного бачка, мы рассказывали, почему исправность этой, казалось бы, небольшой детали так важна для правильного теплового режима двигателя, и почему она оказывает прямое влияние на ресурс многих элементов системы охлаждения.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Но порой автовладельцы сталкиваются с другой неожиданной проблемой: они не могут найти качественную новую крышку на замену неисправной. Для некоторых рукастых водителей лучшим решением в этом случае становится самостоятельная переборка нужной крышки с применением качественных деталей. Как самому собрать гарантированно качественную крышку – рассказываем сегодня.

На самом деле, для владельцев отечественных автомобилей, а зачастую и бюджетных иномарок – сложность выбора при покупке новой крышки – это реально существующая проблема. Ведь определить правильность настроек клапанов визуально невозможно, а описанный нами в предыдущей статье способ визуального наблюдения за бачком и шлангами системы охлаждения не идеально точен. Для более тонкого и однозначного «диагноза» нужен пусть и несложный, но специальный стенд с манометром, на который накручивается крышка. В установке создаётся сначала избыточное давление, а затем разрежение. Полученные цифры сравнивают с заводскими параметрами в таблице.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Но это – опять же, из области красивой, но почти бесполезной в обычной жизни теории, а мы переходим к практике.

Ремонтировать нельзя выбросить

Крышка расширительного бачка считается неразборной и неремонтопригодной – по крайней мере, заводская деталь практически любой современной машины относится к разряду «одноразовых» изделий.

Однако многие автовладельцы Лад, столкнувшись на практике с этой проблемой и поменяв не одну деталь без особого успеха, не от хорошей жизни задумываются о том, чтобы заменить крышку своей Самары (Гранты, Калины и т.д.) на более качественную от иномарки. Тем более, что некоторые «фольксвагеновские» крышки «как родные» подходят по диаметру и имеют ту же конструкцию с парой клапанов внутри.

Нержавейка, сэр: иностранные крышки зачастую выполнены весьма добротно даже при скромной цене

Однако просто так накрутить импортное изделие не получится из-за отличающегося шага резьбы. Затянуть крышку «как есть» силой тоже не выйдет – и резьба будет повреждена, и герметичности добиться не удастся.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Но и это не останавливает рукастых автомобилистов от несложной рационализации – имплантации клапанов от «чужой» крышки в корпус нужной детали с последующей их настройкой «по мануалу». С одной стороны, «домашнее» вмешательство в штатную конструкцию – это не очень хорошо, но…у многих умельцев модернизированная крышка на практике работает как надо — в отличие от тех, которые встречаются в продаже в автомагазинах. Не в последнюю очередь здесь играет роль «прямота рук» и опыт того, кто будет выполнять подобную доработку.

Обычно для того, чтобы установить другие внутренности в штатную крышку, их аккуратно извлекают.

Слева – российский корпус, справа – немецкий «донор» Соединив всё это, можно получить надёжную и правильно работающую крышку. Правда, лишь после точной настройки выпускного клапана

«Чужой» блок клапанов со снятой крышкой и в собранном виде​

 Как правило, для этого «донорскую» крышку распиливают, не допуская повреждения клапанов и уплотнения.

Главное при подобной «хирургии» – не повредить сами клапаны!​

Затем крышку собирают с новыми внутренностями и проверяют, поскольку они настроены на иное избыточное давление, и выпускной клапан будет открываться при 1,3-1,5 кгс/см2, что для вазовских двигателей откровенно много.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Для проверки созданного «гибрида» придётся в домашних условиях изготовить простейший стенд, состоящий из герметично соединенного расширительного бачка и насоса с манометром. Он позволит проверить только клапан, отвечающий за избыточное давление, но этого будет вполне достаточно.

Готовая крышка для Лады Самары с иностранными «потрохами»Импровизированный стенд может выглядеть вот такВнешне модернизированная крышка никак не отличается от обычнойПодпиливая пружинку, можно добиться требуемого порога срабатывания выпускного клапана

Накрутив пробку на резьбу, можно не только измерить давление, но и путём дальнейших несложных манипуляций с пружинками добиться срабатывания клапана на нужном давлении – 1,1 атмосферы. Интересно, что некоторые владельцы при подобном «тюнинге» во избежание проблем с бачками и патрубками даже немного занижают порог открытия клапана (до 0,9-1,0 атм).

Стандартный для вазовской пробки параметр – 1,1-1,2 атм1,0 атм – вполне достаточно для правильной работы системы охлаждения

И если переделка крышки доступна далеко не всем «гуманитариям», то сделать стенд и проверить на нём подозрительное (или просто только что приобретённое) изделие мы смело советуем!

Еще один вид «приспособления-стенда» для проверки крышек – без расширительного бачка, но со специально изготовленным резьбовым соединением и обратным клапаном​

Правда, при этом нужно помнить о том, что манометр обычного ножного или ручного насоса не является прецизионно точным прибором.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Однако его погрешность вполне позволяет оценить, когда именно срабатывает выпускной клапан. А это – уже полдела.

Опрос

Ваше отношение к такой переделке?

Всего голосов:

www.kolesa.ru

принцип работы, неисправности и ремонт

Система охлаждения двигателя автомобиля фактически состоит из двух объединенных решений – жидкостная система охлаждения закрытого типа и воздушное охлаждение (вентилятор охлаждения двигателя). В комплексе эти две системы позволяют поддерживать рабочую температуру ДВС строго в заданных рамках.

При этом жидкостная система является основной, тогда как воздушное охлаждение необходимо для того, чтобы избежать критического нагрева силовой установки. Что касается жидкостной системы, кроме радиатора и патрубков необходимо отдельно выделить расширительный бачок и, в особенности, его крышку.

Отметим, что многие проблемы возникают именно по причине того, что крышка бачка выходит из строя (например, крышка расширительного бачка течет, кипит антифриз в бачке и т.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна д.). При этом далеко не все владельцы знают, что данная крышка выполняет ряд важных функций и задач. Давайте разбираться.

Содержание статьи

Назначение крышки бачка системы охлаждения

Итак, многие автолюбители полагают, что данная крышка просто закрывает бачок, чтобы ТОСОЛ или антифриз не выливался наружу. На самом деле это вовсе не так. Данная крышка является не просто пробкой, а отдельным устройством.

Крышка расширительного бачка — это элемент, который имеет в своей конструкции клапаны высокого и низкого давления. Так вот, крышка бачка фактически регулирует давление в закрытой системе. Как известно, при нагреве антифриз расширяется, растет давление.

Более того, если на старых авто антифриз не нагревался больше 95 градусов, на новых ДВС температура термостатирования составляет уже 100 или даже 110 градусов и более. При таком нагреве охлаждающая жидкость  расширяется на четверть, то есть давление в системе значительно увеличивается.

В норме, давление на «горячую» не должно быть выше 1.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна 5 бара. Повышение давления несет серьезные риски.  Естественно, его надо «стравить», иначе начнет попросту выдавливать ОЖ или разорвет патрубки, радиатор и т.д. Именно для этого в крышке стоит клапан для сброса давления.

Если просто, крышка расширительного бачка отвечает за сброс давления с повышенного до определенной нормы (например, с 1.5 до 1.1 атмосферы). Это позволяет защитить систему от повреждений и утечки ОЖ, а также сам двигатель от перегрева.

  • Идем далее. С высоким давлением разобрались. Однако это еще не все. Дело в том, что понижение давления также опасно для системы. Если просто, после того, как двигатель автомобиля заглушен после поездки, антифриз охлаждается, объем его уменьшается по мере остывания.

В процессе понижения температуры и уменьшения в объеме давление также снижается. Так вот, с учетом того, что система охлаждения закрыта и не сообщается с атмосферой, начинает образовываться вакуум. В этом случае патрубки сжимаются вовнутрь. Это также приведет к поломкам, если давление не выровнять до атмосферного.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Чтобы выровнять давление, крышка расширительного бачка имеет второй клапан (клапан понижения давления). В момент, когда образуется вакуум, клапан открывается, в систему проникает воздух и давление выравнивается.

Получается, клапан в крышке расширительного бачка сбрасывает высокое давление при  нагреве, а также выравнивает давление при остывании ОЖ. Это позволяет сохранить все элементы системы в целостности, избежать разрыва радиатора, патрубков, образования трещин и т.д.

Устройство крышки бачка расширительного

Начнем с того, что крышка  должна быть плотно закреплена на бачке. Для этого горловина бачка и крышка имеют резьбу. Однако важно понимать, что давление в системе она не держит. Получается, фактически крышка выступает основой для клапана высокого, а также низкого давления. Именно они отвечают за то, чтобы давление поддерживалось в допустимых пределах.

Также отметим, что  если внимательно рассмотреть крышку с внутренней стороны, можно заметить сам клапаны и специальные прокладки из резины в местах их установки.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Эти прокладки выполняют функцию сальников.

Обратите внимание, на многих иномарках крышка имеет только один клапан, а не два. Так вот, этот клапан может работать в две стороны, сбрасывая излишки давления и пропуская воздух снаружи.

В то же время крышка расширительного бачка ВАЗ имеет два клапана. Эти клапаны называют: предохранительный (сброс давления)  и вакуумный клапан для выравнивания давления в случае его понижения. При этом оба клапана закрыты тогда, когда давление в системе в норме.

Отметим, что если с системой охлаждения начались проблемы, следует в рамках диагностики в обязательном порядке проверять работоспособность клапанов в крышке. Также на выход клапанов из строя укажут определенные признаки, которые должен знать каждый автовладелец.

Неисправности крышки расширительного бачка: признаки и проверка

Как показывает практика, обычно первым из строя выходит клапан высокого давления. На деле ТОСОЛ или антифриз выбрасывается через клапан даже тогда, когда давление в норме.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Еще бывает так, что клапан не сбрасывает давление, крышку срывает, ОЖ течет в области стыков и соединений и т.д.

В отдельных случаях выброс антифриза слишком сильный, в этом случае в подкапотном пространстве видны потеки охлаждающей жидкости, может пойти пар при прогреве ДВС и т.д.  Если это происходит тогда, когда по приборам температура мотора в норме, обычно это указывает на проблемы с крышкой.

Если же из строя выходит вакуумный клапан,  тогда основными признаками будет завоздушивание системы охлаждения, перегрев мотора, холодный воздух из печки при прогретом моторе и т.п.

Еще бывает, что повреждаются патрубки, срывает хомуты. В отдельных случаях можно заметить, что треснул сам расширительный бачок системы охлаждения. В худшем случае могут возникнуть повреждения основного радиатора, радиатора печки и т.д.

  • Чтобы определить причину, система нуждается в диагностике. В свою очередь, проверить крышку можно, однако это не так просто. Необходимо создавать как повышенное, так и пониженное давление.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Обычно для этого нужен расширительный бачок, в который можно подать воздух под давлением из компрессора. Давление определяется по манометру.

Само собой, отдельный бачок есть не у всех, а снимать бачок с машины проблематично. По этой причине лучше сначала осмотреть крышку визуально. Не допускается наличие трещин,  повреждение прокладок в области клапанов и другие дефекты. Также неисправным может быть и сам клапан в крышке.

Чтобы проверить на месте, нужно выполнить следующие действия:

  • Заведите мотор, прогрейте ДВС, после выхода на рабочие температуры аккуратно следует открутить крышку бачка. Если будет слышен характерный звук вырывающегося воздуха при откручивании, значит, крышка держит давление. Это указывает на то, что клапан сброса не «просел».
  • Далее нужно дать мотору остыть. После остывания осматриваются толстые резиновые патрубки системы охлаждения. Если они «сжаты» и стянуты, высока вероятность того, что вакуумный клапан не работает.
  • Также можно открутить крышку бачка, сдавить один толстый шланг и удерживать его, одновременно закручивая пробку.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Если шланг начнет принимать свою форму, тогда это укажет на то, что вакуумный клапан в норме.

Недостаток последнего способа заключается в том, что на многих современных авто доступ к патрубкам и шлангам сильно затруднен и такую проверку произвести не удается.

Кстати, если при откручивании крышка сломалась, это часто говорит о том, что  в системе вакуум. Более того, клапан может выпасть из крышки и упасть в расширительный бачок. В этом случае нужно извлечь из бачка все остатки, а саму крышку заменить.

Напоследок отметим, что на деле регулярная замена крышки расширительного бачка системы охлаждения позволяет избежать указанных выше проблем. Специалисты рекомендуют менять эту крышку каждые 2-3 года, так как клапаны обычно срабатываются именно к этому времени.

При этом лучше приобретать более дорогой оригинал, а не дешевые аналоги. Например, фирменные крышки VAG или GM служат дольше и лучше, плотно садятся по резьбе, ставятся без перекосов и т.п. по сравнению со многими  аналогами.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Подведем итоги

Как видно, крышка расширительного бачка автомобиля является важным элементом в устройстве системы охлаждения. С учетом того, что в ней установлены специальные клапаны, давление в системе охлаждения будет напрямую зависеть от их исправной и качественной работы.

Также в процессе эксплуатации автомобиля важно своевременно отмечать характерные признаки, указывающие на то, что крышка расширительного бачка вышла из строя. В подобной ситуации специалисты рекомендуют сразу менять крышку, так как диагностика клапанов бывает затруднена.

krutimotor.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна ru

Лада 2114 =KUZBASS= › Бортжурнал › Модернизация расширительного бачка+ настройка клапанов крышки.

В очередной раз засопливил антифриз из под всех патрубков. Типичная ситуация- пробка перестала срабатывать на сброс давление, но покупать уже четвёртую менее чем за 2 года это перебор!
В этот раз к решению проблемы подошел кардинально, а именно: вспомнил что первая пробка (заводская, на вид качественнее всех остальных) была поменяна напрасно, т.к. дело было не в ней. Решил поставить её, предварительно убедившись в исправности.
Дабы не изобретать чудных приспособлений, сделал простейшую конструкцию, состоящую из простого бескамерного соска.
Функции данной системы:
1. Возможность с помощью компрессора либо насоса с манометром убедиться, по характерному шипению, в исправности крышки (допустимое давление в системе охлаждения 0,9-1,1 МПа).
2. Возможность в любой момент проверить шинным манометром рабочее давление в системе.
3. Пожалуй самое основное.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Этому меня научили ещё в армии. Возможность с помощью "глухой" крышки и компрессора очень быстро находить места утечек ОЖ !
4. Наилучший способ для слива ОЖ! Патрубок подогрева дросселя в ведро, и компрессор к бочку!
Итак, сосок вставлен. Закручиваю пробку, подключаю компрессор, жду… Давление 0,9 — ничего, 1.3 — ничего, 1,5 — раздуло как шарик, пробка молчит, 1,7 — щелчок, шипение! Да, многовато, надо настраивать. Принцип настройки прост и примитивен- разбираем пробку, там 2 пружины: большая- на сброс давления, малая- на подсос воздуха (при похолодании например). Положившись на интуицию срезаю на большой пружине 1 виток Проверка: 0,9 — ничего, 1,0 — щелчок, шипение. Замечательно! Входной клапан проверяем своими легкими на вдохе, воздух должен с усилием, но проходить. Проверил, так оно и есть! Просто прекрасно!
Выкладываю фотоотчет, обращаю особое внимание на просовывание соска в отверстие! Делается это только изнутри, поэтому самый простой способ- провести его по проволоке.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

www.drive2.ru

как разобрать, как почистить и отремонтировать

В конструкции автомобиля нет ни одной лишней детали. Каждый элемент выполняет свою функцию, даже такая маленькая деталь, как крышка расширительного бачка. Большинство автовладельцев даже и не подозревает о том, что крышка используется не только для закрытия бака, но ещё и для стабилизации давления в нём. Поэтому ремонт крышки бачка для охлаждающей жидкости представляется одной из тех процедур, которую в случае необходимости придётся проводить своими руками.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

  1. Разборка.

  2. Чистка.

  3. Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

  1. Выкрутить крышку из бака.

  2. Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.

  3. В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.

  4. После чего снять пружинку, которая кроется под резиной.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

  5. Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки
Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Грязь, оседая на клапанах, значительно сокращает возможности их работы, поэтому периодически нужно осуществлять прочистку и промывку крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Что делать, если не открывается крышка расширительного бачка

Если автовладелец давно не заливал охлаждающую жидкость в расширительный бачок, не интересовался состоянием крышки и в целом легкомысленно относится к работе системе охлаждения, то рано или поздно с ним может случиться следующая ситуация:

В большинстве случаев крышка расширительного бачка «залипает» из-за стравливания давления в системе. Вакуумный клапан как бы втягивает в себя воздух, из-за чего и сама крышка «втягивается» в бак и не может быть открыта.

Если крышка не откручивается, силу применять нельзя — можно повредить как элементы самой крышки, так и горловину бачка

Умельцы предлагают простой способ открытия такой «залипшей» крышки:

  1. Дождаться, пока мотор остынет.

  2. Закрыть крышку до упора.

  3. Открутить её хотя бы на 90 градусов.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

  4. С силой потянуть вверх.

Это единственный способ снять крышку, так как при разреженном давлении в системе её нужно не откручивать, а вытягивать перпендикулярно вверх.

Если нет возможности сразу же заменить вышедшую из строя крышку расширительного бачка, можно быстро подручными средствами провести ремонт изделия. Вся процедура займёт не более 15–20 минут, что очень удобно в дороге, когда необходимо ехать дальше, а новой крышки с работоспособными клапанами под рукой нет.

autozam.ru

Решаем проблемы с крышкой расширительного бачка

Роль системы охлаждения мотора переоценить трудно. При этом считается, что самыми важными частями этой системы являются помпа и радиатор. Но так ли это на самом деле? К примеру, какие тайны скрывает обычная маленькая крышечка на горловине расширительного бачка?

Содержание статьи

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна 90% владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.

Крышка бачка действительно является запорным устройством, но это не единственная её функция. Внутри крышки располагаются два клапана, которые стабилизируют показатели давления в системе охлаждения и берегут двигатель от воздействия высоких температур.

Крышка плотно прилегает к краю бачка, засчёт чего создаются условия для полной герметизации системы охлаждения
Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

  • корпус, выполненный из твёрдых сплавов пластика;

  • прорезиненую прокладку, выполняющую роль уплотнителя;

  • два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

В составе крышек разных моделей автомобилей может входить от одной до трёх пружинок

По сути, крышка расширительного бачка представляет собой датчик регулировки давления.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%. Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Второй клапан носит название вакуумного, так как его основная задача — повышать давление в системе. Он работает преимущественно в зимнее время года, когда автомобиль паркуется на ночь на открытых площадках. За время стоянки охлаждающая жидкость быстро остывает и начинает уменьшаться в объёме. Соответственно, и давление в системе быстро падает. Когда водитель запускает мотор, антифриз не может качественно его охлаждать. Чтобы стабилизировать давление охлаждающей жидкости, в крышку бачка устанавливается вакуумный клапанный механизм.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Клапаны в крышке поддерживают необходимое давление в системе

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

  1. На холодном двигателе выкрутить крышку из горловины бачка.

  2. Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.

  3. Если механических повреждений нет, то крышку закрутить обратно.

  4. Далее завести двигатель и прогреть его до рабочей температуры.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

  5. На заведённом моторе аккуратно открутить крышку.

  6. В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.

  7. Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлением

Выполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет.

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка
Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

  1. Выкрутить крышку из горловины бачка.

  2. Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.

  3. Далее снять пружину.

  4. Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.

  5. После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.

  6. Далее, если клапаны, пружинка и резиновый уплотнитель находятся в нормальном состоянии, последовательно установить их на место.

  7. Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме
Каковы последствия неисправности крышки

Как уже было сказано выше, крышка на бачке расширения призвана стабилизировать давление охлаждающей жидкости в системе.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Соответственно, если не будет работать клапанный механизм, стравливание излишков давления происходить не будет — это грозит разрывом как шлангов, так и радиатора. В редких случаях из-за высокого давления тосола трещину даёт сам бачок.

Низкое давление в системе опасно тем, что образуются воздушные пробки. Из-за них мотор не охлаждается в нужной мере и может закипеть.

Поэтому состояние крышки расширительного бачка нужно периодически проверять. Практика вождения показывает, что смена крышки раз в два или три года полностью исключает возникновение проблем с клапанами.

Самое серьёзное последствие поломки крышки бачка — это перегрев двигателя

Водителю любого автомобиля необходимо знать о назначении и функциях такого маленького элемента системы охлаждения, как крышечка расширительного бачка. Шутки с охлаждением двигателя никогда не заканчиваются хорошо, поэтому лучше раз в два года покупать новую крышку, чем проводить установку радиатора или новых патрубков из-за разрывов.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Копирайтер, рукодельница, путешественник (4 голоса, среднее: 2.5 из 5)

auto-gl.ru

Как отремонтировать крышку расширительного бачка автомобиля

В конструкции автомобиля нет ни одной лишней детали. Каждый элемент выполняет свою функцию, даже такая маленькая деталь, как крышка расширительного бачка. Большинство автовладельцев даже и не подозревает о том, что крышка используется не только для закрытия бака, но ещё и для стабилизации давления в нём. Поэтому ремонт крышки бачка для охлаждающей жидкости представляется одной из тех процедур, которую в случае необходимости придётся проводить своими руками.

Содержание статьи

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

  1. Разборка.

  2. Чистка.

  3. Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

  1. Выкрутить крышку из бака.

  2. Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.

  3. В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.

  4. После чего снять пружинку, которая кроется под резиной.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

  5. Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки
Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку
Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения
Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии
Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Грязь, оседая на клапанах, значительно сокращает возможности их работы, поэтому периодически нужно осуществлять прочистку и промывку крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Что делать, если не открывается крышка расширительного бачка

Если автовладелец давно не заливал охлаждающую жидкость в расширительный бачок, не интересовался состоянием крышки и в целом легкомысленно относится к работе системе охлаждения, то рано или поздно с ним может случиться следующая ситуация:

Звучит, может, и смешно, но случилась вчера такая оказия.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Завёлся, загорелась лампочка уровня охлаждающей жидкости — заглушился, достал из багажника бутылку с оным, полез под капот, а крышку открыть не могу! Она поворачивается где-то на четверть оборота, а потом там уступ сбоку крышки упирается в уступ на самом бачке (где тоненькая трубка уходит в сторону), т. е. я уверен, что это не в так называемое положение предварительной фиксации она упирается. Вот такая вот ерунда. Перед этим какое-то время назад открывал крышку для доливки антифриза — проблем никаких не было. Подскажите, пожалуйста, как крышку-то открыть?

Робин Бэд

https://forum.auto.ru/mark/mercedes/826352/

В большинстве случаев крышка расширительного бачка «залипает» из-за стравливания давления в системе. Вакуумный клапан как бы втягивает в себя воздух, из-за чего и сама крышка «втягивается» в бак и не может быть открыта.

Если крышка не откручивается, силу применять нельзя — можно повредить как элементы самой крышки, так и горловину бачка

Умельцы предлагают простой способ открытия такой «залипшей» крышки:

  1. Дождаться, пока мотор остынет.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

  2. Закрыть крышку до упора.

  3. Открутить её хотя бы на 90 градусов.

  4. С силой потянуть вверх.

Это единственный способ снять крышку, так как при разреженном давлении в системе её нужно не откручивать, а вытягивать перпендикулярно вверх.

Если нет возможности сразу же заменить вышедшую из строя крышку расширительного бачка, можно быстро подручными средствами провести ремонт изделия. Вся процедура займёт не более 15–20 минут, что очень удобно в дороге, когда необходимо ехать дальше, а новой крышки с работоспособными клапанами под рукой нет.

Копирайтер, рукодельница, путешественник

auto-gl.ru

устройство и принцип работы и признаки неисправности

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части

Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.


Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.


Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

  • первый стравливает лишнее давление в бачке;
  • второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.


Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения

Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

  • появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
  • из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
  • срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.


Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Признаки неисправности

В случае перегрева ДВС водители стараются найти проблему под капотом, в частности проверяют крышку бачка охлаждающей системы, которая держит давление в охлаждающем контуре. Печальным результатом перегрева может стать антифриз (тосол), который может попасть в сам двигатель.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Главной и основной проблемой является нарушение работы внутреннего клапана. При нарушении его работоспособности в систему попадает воздух, вследствие чего образовывается воздушная пробка. Она не дает правильно циркулировать антифризу (тосолу) внутри герметичной охлаждающего контура.

Если крышка неисправна или сам впускной клапан, может произойти следующее:

  • Нарушение целостности шлангов из-за превышения срока эксплуатации или некачественных материалов;
  • Расплавление оболочки термостата;
  • Образование течи в радиаторе;
  • Нарушение целостности бачка, в котором находится охлаждающая жидкость.

Важно! Чтобы предотвратить проблемы в ДВС, которые могут возникнуть стоит:

  1. Заменять неисправную деталь 1 раз в 2-3 года;
  2. Постоянно следить за уровнем и качеством антифриза, который залит в бачок системы.

Почему давит антифриз из-под пробки бачка ОЖ

Основной причиной выхода антифриза из расширительного бачка является неисправность пробки.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Помимо самого запирающего элемента есть ряд других причин, из-за которых может выйти охлаждающая жидкость:

  • Трещина в корпусе бачка, в котором находится антифриз;
  • Разгерметизация охлаждающего контура, в результате прогара прокладки головки блока двигателя;
  • Плохая работоспособность помпы. Из-за нее циркуляция в охлаждающем контуре не позволяет внутренностям охладиться до приемлемой температуры;
  • Поломка термостата;
  • Трещины на радиаторе;
  • Трещины на соединениях шлангов и патрубков.

Новые движки и крышка

Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ

(все зависит от производителя).

Как это работает?

Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ

Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.

НО ЗАЧЕМ ТАК МНОГО?

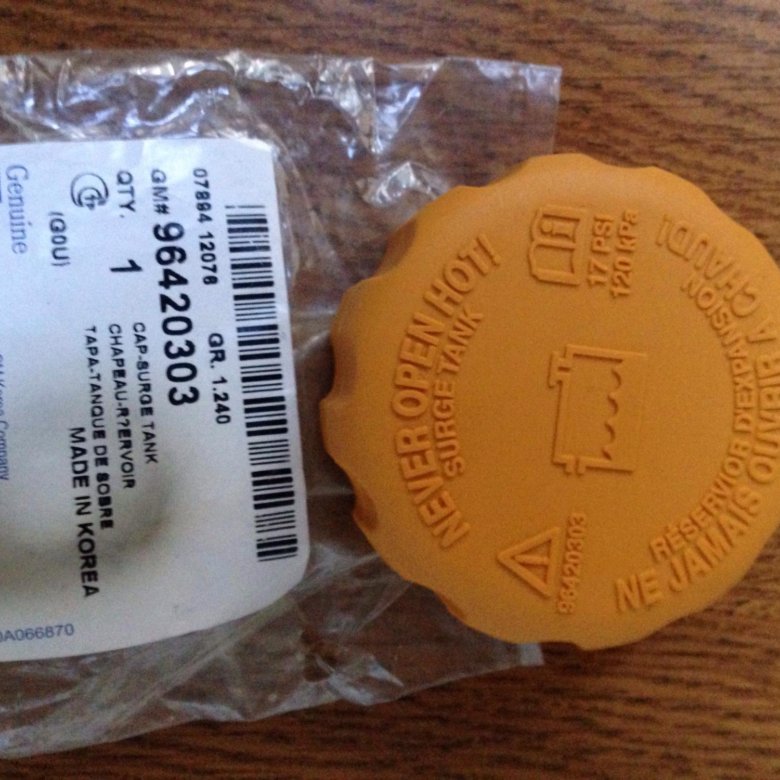

И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!

Их называют – «горячими двигателями»

, этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.

НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее

Старые моторы и пробка

Пару слов хочется сказать о старых моторах, и почему НЕ крышка расширительного бачка.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Просто раньше она была на радиаторе (не на бачке) — носила номинальный характер (то есть от нее мало что зависело). Зачастую моторы работали при атмосферном давлении, то есть система охлаждения двигателя (СОД), не нуждалась ни в каком давлении и герметизации (нет, может быть давление и было, но не такое большое), да и заливали раньше в систему зачастую воду, а не .

Происходило это потому что, силовые агрегаты раньше были с толстыми стенками (зачастую чугунными), работали при относительно небольших оборотах, да и если при каком-то подъеме (скажем в горах) у вас начинал парить радиатор, то можно было просто остановиться подождать пока машина остынет и двигаться дальше. Запас прочности был огромным.

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

  • Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
  • Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
  • Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

Похожие новости

  • Можно ли залить воду в систему охлаждения двигателя. Летом или з…
  • Антифриз или Тосол что лучше. Использовать — залить в ради…
  • Защитная сетка на решетку радиатора. Ставить или нет?

Добавить комментарий Отменить ответ

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.


Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

  1. Разборка.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна
  2. Чистка.
  3. Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

  1. Выкрутить крышку из бака.
  2. Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.
  3. В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.
  4. После чего снять пружинку, которая кроется под резиной.
  5. Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.


Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

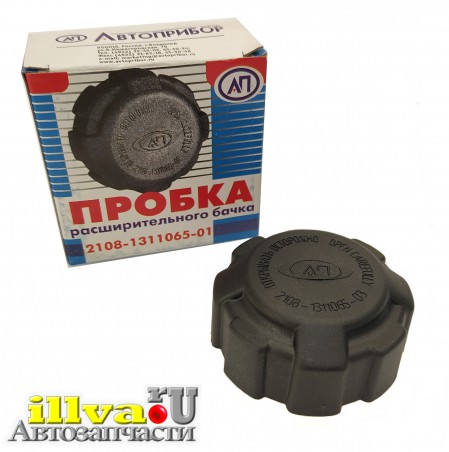

Проверка крышки на моделях ВАЗ 2108 – 2116

У каждого поколения автомобилей, начиная с «восьмерки», технология обследования пробки бачка системы не особо различается. Разберемся по порядку.

Осмотр элемента на ВАЗ 2108/2109

Строение «восьмерок» и «девяток» позволяет произвести проверку готовность работы клапанов крышки всего за 60 секунд.

Порядок действий такой:

  1. Открыть капот ВАЗа. Подождать пару минут, чтобы ДВС немного постоял после эксплуатации.
  2. Ослабить крышку бачка охлаждающего контура.
  3. Сжать подводящий патрубок, что есть силы.
  4. Одновременно со сжатием шланга затянуть пробку на горловине.
  5. Потом отпустить патрубок.

Выпрямляется после сжатия, с клапанами все в порядке и вам нечего бояться.

Диагностика пробки на ВАЗ 2110—2112

Технология проверки данной детали в точности такая же, как и всех моделях автомобилей марки ВАЗ.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Главное, чем отличается: при открытии крышечки механизм, который установлен в ней, может выпадать.

К сведению: Признаки неисправностей датчика коленвала и его проверка

Это не признак неисправности, просто заводской дефект. Если его правильно не установить, то данный элемент контура, увы, недолго проработает.

Проверка детали для охлаждающего контура на ВАЗ 2113—2116

Все просто, товарищи автомобилисты:

  1. Запустить двигатель.
  2. Приоткрыть капот и начинать откручивать крышку бачка системы.
  3. Если при первых же манипуляциях из-под крышки доносится звук газов, все в порядке и не о чем волноваться.

Разработчики новых моделей русской марки создают более новые и сложные механизмы. Поэтому проверка работоспособности клапанов в кустарных условиях может не принести результатов. Придется в таком случае обращаться к специалистам в сервис. Там вам смогут продиагностировать крышку бачка охлаждающей системы при помощи специального оборудования.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Перегрев двигателя. Некоторые причины

ПЕРЕГРЕВ ДВИГАТЕЛЯ АВТОМОБИЛЯ

Эта короткая техническая заметка посвящена вопросу перегрева двигателя автомобиля, внимание заостряем на «мелочах», на которые мало кто обращает внимание - пока «жареный петух не клюнет»…

ПРОБКА РАДИАТОРА

Клапан пробки радиатора допускает повышение давления в системе охлаждения выше атмосферного, в результате чего уменьшаются потери охлаждающей жидкости от испарения, а температура кипения охлаждающей жидкости повышается.

Если на пробке (крышке) радиатора не работает правильным образом обратный клапан (нарушена его герметичность, посадочное место и т.д.), то в этом случае (если расширительный бачок находится ниже уровня пробки радиатора) происходит следующее:

1. После того, как двигатель прогрелся, и лишний антифриз выдавило в расширительный бачок - радиатор должен оставаться полным.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

2. После остывания двигателя и системы охлаждения, в ней должен создаваться вакуум, который открывает (втягивая на себя клапан пробки радиатора).

3. При исправной системе (герметичной) жидкость вакуумом из расширительного бачка втягивается в радиатор, соответственно тот всегда остается полным.

4. При неисправности пробки происходит подсос воздуха и система завоздушивается. На момент старта двигателя - антифриз в радиаторе уже частично отсутствует.

5. Далее добавим естественные испарения, утечки и т.д. Дело времени, отсутствие контроля за уровнем приведут к перегреву двигателя со всеми вытекающими последствиями...

Фактически перегрев происходит из-за отсутствия охлаждающей жидкости в системе.

Крышка радиатора - одна из причин.

На том же TOYOTA-SURF с мотором 2LT некоторые владельцы устанавливают нештатный расширительный бачок, который поднимают немного выше пробки радиатора.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

В этом случае негерметичность уже не страшна.

Пробка радиатора имеет 2 клапана. Один клапан предохранительный (от избыточного давления превышающее расчетное).

Обычно клапан настроен на давление 0.8-1.0 кг/см2 выше атмосферного. При повышении давления в системе охлаждения выше расчетного, клапан автоматически открывается и происходит сброс давления и лишней охлаждающей жидкости в расширительный бачок, в результате чего уменьшаются потери охлаждающей жидкости от испарения, а температура кипения охлаждающей жидкости повышается, что в свою очередь повышает надежность эксплуатации двигателя.

После охлаждения нагретого двигателя, в системе охлаждения возникает разряжение и возникает опасность сдавливания трубок радиатора и выхода его из строя.

Чтобы этого не происходило, в конструкции пробки предусмотрен еще один клапан, который открывается при разряжении в системе охлаждения и в момент его открытия происходит переток охлаждающей жидкости из расширительного бачка в радиатор.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Радиатор после остывания, если открыть пробку, должен быть полным.

Проверить герметичность системы просто: достаточно пощупать шланги от радиатора.

Если они «тугие» - все нормально. Если «вялые» или «мягкие», то надо обратить на это внимание и поискать причину негерметичности.

Суслин Олег Владимирович, г. Южно-Сахалинск

Диагностика и ремонт дизельных и бензиновых двигателей.,

Телефон: 8 962 580 97 23

«Ник» на форуме «Легион-Автодата» - SUS

СОЮЗ автомобильных Диагностов

Из мануалов:

Применительно для TOYOTA существует несколько разновидностей пробок радиаторов:

И у каждой есть свои характеристики, заданные техническими условиями при разработке автомобиля (его силовой установки привязанной к остальным параметрам).Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Пробка радиатора является одним из элементов системы охлаждения.

Сама система охлаждения предназначена для принудительного отвода тепла от деталей двигателя и созданию благоприятного и выгодного температурного режима для его работы.

Давайте посмотрим, на что надо обращать внимание и как проверять этот элемент системы охлаждения.

VALVE OPENING PRESSURE SPECIFIED CONDITION
Standard value (for brand-new cap) 93.3 to 122.7 kPa (0.95 to 1.25 kgf/cm2, 13.5 to 17.8 psi)
Minimum standard value (for in-service cap) 78.5 kPa (0.80 kgf/cm2,11.38 psi)

Снимаем крышку и осматриваем плоскость А на предмет посторонних отложений (ржавчина, песок и т.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна п.)

Проверяем целостность прокладки В (трещины, порывы и т.п.)

Проверяем не склеены ли плоскости С и D

VALVE OPENING PRESSURE SPECIFIED CONDITION
Standard value (for brand-new cap) 74.0 to 103.0 kPa (0.75 to 1.05 kg1/cm2, 10.7 to 14.9 psi)
Minimum standard value (for in-service cap) 59 kPa (0.60 kgf/cm2, 8.53 psi)
VALVE OPENING CONDITION SPECIFIED PRESSURE
Standard value (for brand-new cap) 93.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна 3 to 122.7 kPa (0.95 to 1.25 kgf/cm2,13.5 to 17.8 psi)
Minimum standard value (for in-service cap) 78.5 kPa (0.80 kgf/cm2, 11.38 psi)
VALVE OPENING PRESSURE SPECIFIED CONDITION
Standard value (for brand-new cap) 93.3 to 122.7 kPa (0.95 to 1.25 kgf/cm2, 13.5 to 17.8 psi)
Minimum standard value (for in-service cap) 78.5 kPa (0.80 kgf/cm2,11.38 psi)

Устройство для проверки работоспособности крышки радиаторов рис. посередине

На автомобилях, выпущенных вне территории Японии, на крышках радиаторов тоже указывается рекомендуемое давление (фото слева) крышка радиатора Фото справа: «родная» японская

АКПП – ещё одна причина перегрева

Говорит Иркутск:

Одной из многих причин перегрева охлаждающей жидкости (и далее всего мотора) может служить неисправность крышки пробки радиатора.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна И вот как она может повлиять на автоматическую коробку передач в том случае, когда для охлаждения жидкости АКПП используется радиатор, совмещенный со штатным радиатором автомобиля и расположенный внизу него (как вариант):

«Такая вещь встречается периодически. На некоторых автомобилях сказывается на работе автомата. Проявляется в виде тычков, ударов при переключениях и т.д. Жидкость в автомате, как правило, в этом случае быстрее приобретает темный цвет, соответственно, быстрее выходит из строя. Недостаточное охлаждение механизмов автоматической коробки передач может привести к механической неисправности автомата, гидротрансформатора. В конечном итоге всё может вылиться в дорогостоящий ремонт».

Иркутск, ООО "АТЕ Студио", - ул. Ширямова-10.

тел.(3952)266-317, 266-331, 89148993896

Ремонт АКПП, Ремонт Автомагнитол,

Михайлов Андрей Васильевич,

"Ник" на Форуме «Легион-Автодата»: PROTON

СОЮЗ автомобильных Диагностов

Говорит Магадан:

…на практике не раз встречал ещё одну причину перегрева двигателя.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Пример: а\м Тойота Прадо, двигатель 2LT.

Теплообменик АКПП встроен в нижний бачок радиатора.

(Данная конструкция используется довольно часто у многих производителей)

Условия перегрева двигателя:

- при движении в подъём (при повышенной нагрузке на двигатель), происходит опасное повышение температуры ОЖ.

Причина:

- из-за особенностей работы Гт (гидротрансформатора) происходит выделение большого количества тепла в ATF, далее это тепло через теплообменник попадает в нижний бачок, где отдаётся ОЖ, которое при этом (по идее), там охлажденное, должно попасть в двигатель, но... ОЖ опять нагревается (температура ATF может быть выше 100С), т.е. система охлаждения двигателя не справляется со своими функциями.

При такой температуре в двигателе могут произойти необратимые процессы (например, изменение геометрических размеров ГБЦ, затвердевание уплотнений возле камеры сгорания и т.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна п.).

Для АКПП эта температура не критична, + сброс ATF после радиатора происходит в Поддон (AISIN) или на детали АКПП (JATCO, MMC), которым такая температура не страшна.

Если допустить, что движок «закипел», а при такой ситуации это обычно длительное движение "в нагрузку" (вариант отсутствия ОЖ не рассматриваем).

В такой ситуации происходит сильное выделение тепла из Гт, а поскольку охлаждаться ATF негде (температура нижнего бачка около 100С), то возможно повышение температуры ATF до критических значений.

Но это полное издевательство над АКПП... да и такой «жёстко закипевший» движок долго не протянет.

Предохранить систему охлаждения от сильно нагретого ATF можно установив дополнительный теплообменник до теплообменника, встроеного в штатный радиатор автомобиля, либо вообще сделать системы охлаждения АКПП и двигателя независимыми.

Яковлев Владимир Николаевич г.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Магадан, ул. Речная 25

89148518464, 89644555552 с.т.

Ник на форуме «Легион-Автодата» - MagadanAT

СОЮЗ автомобильных Диагностов

А вот еще некоторые дополнения, которые высказали участники

СОЮЗА автомобильных Диагностов

Пробка действительно важна, но смею заметить, проверить можно и не по давлению в шлангах. При неисправности одного клапана, шланги после остывания сжимаются и становятся плоскими, при неисправности второго - антифриз давит на холодную изо всех щелей ...По этой причине на Субару разрывает радиаторы на турбо, так что пробка очень важна... после 2005 года на "турбосубару" добавили вторую пробку на 1,3 кг (аварийную) и проблемы с радиаторами закончились. Также заменой пробки «лечил» подтекание антифриза на Хондах.

..............Беда в следующем, при более высоком давлении по пробке, жидкость кипит при более высокой температуре, но если ее просто нет??? Во всех мануалах антифриз меняется раз - в год ,раз в два года, кто реально выполнял ???

Бабабеков Эдельвейс Уктамович

Петропавловск-Камчатский ул.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Пограничная В/Г 1

Диагностика электронных систем и ремонт карбюраторов

тел 89024621178

"Ник" на Форуме

[email protected]

Вообще причиной перегрева двигателя, более коварной и медленно "подкрадывающейся", мне кажется утечка из системы охлаждения. Причем незаметная. Ни капель тебе, ни тем более потеков. Одна причина в пробке, когда она действительно установлена на более высокое давление, чем необходимо. В этом случае на хомутах, шланговых соединений, при нагреве двигателя антифриз находит места для утечки, ибо для попадание в расширительный бак, ему требуется большее усилие. Такие утечки не заметны еще и потому, что они происходят на ходу. Иногда "везет" и водитель просто по запаху в салоне понимает, что есть утечка. Но это если антифриз попадает на разогретые части мотора (коллектор например). А если нет, то через некоторое время имеем "закипевший мотор".Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна И пробка уже открывается не давлением жидкости, а паром. При этом владелец авто говорит: - «я всегда смотрю уровень в расширительном бачке. Всегда была норма". А с чего бы ей не быть, жидкость-то в этом случае из бачка просто не забирается для заполнения системы при остывании. Особенно коварны утечки в районе помпы. Если помпа имеет конструкцию, когда в нее вставлен патрубок системы на уплотнительных резиновых кольцах: в этом случае капли жидкости обнаружить не удается. Антифриз попадает на блок двигателя в том месте, где скапливается грязь, которая сначала его впитывает. Кроме того, мне кажется, что при проверке шлангов на "ощупь", нужно все же учитывать, кто "щупает". Человек, который занимается ремонтом и знает, что давление, как в случае мною описанном, может в системе поддерживаться и за счет испарения антифриза в системе, и даже при незаполненной системе. И что не каждый водитель может это определить. А в движении, когда еще идет дополнительный обдув воздухом - вообще все нормально.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Есть признак, по которому может водитель сориентироваться - чаще, чем обычно включается вентилятор. На ХХ при стоянке, просто нужно подождать несколько минут.

Такие утечки нужно уже искать с помощью либо пневмотестера, контролируя давление. Или есть аппарат для замены антифриза. Он вообще прекрасно их выявляет. Аппарат вкл. в систему, он имеет свою емкость, и свой насос. Накачиваешь в систему, давление жидкости смотришь по манометру, можно шланг, который идет из радиатора в расширительный бачок свечой старой заткнуть... только не увлекаться. Ну а дальше смотреть где. Эту процедуру всего один человек делает, да и мотор не обязательно запускать. Однажды так на Suzuki, "придавили» - потекло. Хотя помпа закрыта коллектором и турбиной, и реально что-то увидеть не разобрав - не получится.

МАРКИН Александр Васильевич

г. Белгород

Таврово мкр 2, пер. Парковый 29Б

(4722) 300-709

АвтоВАЗ и здесь впереди планеты всей.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Имею ввиду систему охлаждения. Дело в том, что большинство блоков управления ВАЗов включают вентилятор при температуре 107 градусов. Включают чётко, не буду наговаривать, только частенько к этому времени антифриз уже кипит. А виной тому в 99-ти случаях из 100 – неплотно закрытая пробка расширительного бачка. Между нами - литьё бачков ужасного качества.

Валамин Вячеслав Геннадьевич

г. Одесса Днепропетровская дорога,

угол ул. Паустовского,

Диагностика и ремонт электронных систем.

Раб. - 716-03-80

Моб. - 8 067 980 47 06 "Ник" на Форуме: slavik33

А какие еще бывают причины перегрева двигателя?

Если говорить «в общем», то их можно подразделить на «руковотворные», то есть, зависящие от «человеческого фактора», и не зависящие от человека.

Ну, например:

- купил человек машину.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Зимой купил. Человек как человек, машина как машина: он ездит, она катает. Потом весна, потом лето и…начала греться. Съездил в одну мастерскую к «спецам», потом во вторую…ну и так далее, понимаете. И везде оставлял свою «денюшку». А толку нет. Последний «приговор» был таким: «Машинка у тебя старая, дед. Так что смирись». Он и смирился.

Но самое смешное и горькое в другом: причину неисправности нашел его пятилетний внук! Игрался он на даче около машины, а потом к деду подбежал: «Деда, а что там у тебя торчит?». Подошли к машине. Посмотрели. Открутил человек верхнее крепление радиатора, отодвинул его немного в сторону и в самом низу радиатора обнаружилась…картонка. Которую, видно, ещё старый хозяин машины поставил перед радиатором (как Вы понимаете, найти и убрать картонку – это не «лечение» болезни перегрева двигателя. А для чего она была поставлена, как Вы думаете?,- прим. ред)

Вот такую историю поведал нам один из наших читателей.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

А вот еще «рукотворная» причина перегрева двигателя:

- есть еще любители добавлять разные там химические добавки в свой автомобиль.

Ну и добавил один водитель т.н «антитечь». Вроде как «по совету знакомого», типа,

«кашу маслом не испортишь, а если и потечет радиатор, то эта добавка не даст ему протечь». Типа, «мы на Северах так всегда делали». Далее водочка, огурчики, воспоминания…а наутро в магазин, купить этой «антитечи». Да побольше, побольше! – и залить.

Ну что поделаешь, разные люди, разные мнения, разные поступки…

А что дальше по этой теме – сами понимаете…

Еще, какие причины перегрева? Ну вот, навскидку, самые простые:

- грязь в сотах радиатора. Например, тополиный пух

- старый антифриз, потерявший свои свойства и…что еще? А тут надо уже подумать,-☺

- термостат.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Ну, это просто…

- неисправности в системе зажигания

- использование некачественного топлива. Ага, не может быть? А может, чего тут удивляться. Отчего конкретно? А сами подумайте, составьте цепочку: некачественное топливо, множественные и «толстые» отложения на…где именно? И что далее? Думаем, думаем, думаем, -☺

- особенности заполнения системы охлаждения на некоторых моделях автомобилей

В этом небольшом материале мы затронули только некоторые «мелочи». Но участники нашего форума наверняка смогут добавить что-то своё, какие-то свои наблюдения за причинами перегрева двигателя автомобиля.

Говорите. Пригодится всем.

Обсуждение материала будет идти в разделе: «Практические заметки автоДиагностов» - «Авторские материалы» - название статьи

Владимир Петрович

© 1999 – 2010 Легион-Автодата

с Уважением к нашим читателям

ДОПОЛНЕНИЕ

к статье из нашего форума

-- sdelanovrf написал 6 декабря 2009 0:27

Один из моих клиентов купил антифриз концентрат, который как потом выяснилось, оказался махровой подделкой.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Отстояв ночь на морозе, эта чудо-жидкость каким-то образом отделилась от дистиллированной воды и всплыла наверх, в итоге напрочь заморозило нижнюю часть радиатора. Благо что на Nissan Primera 2002г.в. ECU продвинутый, предусмотрено снижение мощности при перегреве, и прочие защиты. Правда, одной беды не удалось избежать - при разморозке в теплом гараже угробился сам радиатор, видимо не выдержав давления.

-- MTM38 написал 6 декабря 2009 20:06

Я бы как рекомендацию к действию добавил в статью "ни в коем случае НЕЛЬЗЯ использовать при появлениях течей по системе охлаждения присадки в ОЖ из разряда СТОП ТЕЧЬ. Забивка сот радиатора (а особенно нижней его части) ведет к уменьшению эффективной площади радиатора и соответственно перегреву. И отдельно замечу - тополиный пух с грязью на передней стенке радиатора в итоге скатывается в "валенок". Раз в год всем советую осматривать переднюю стенку радиатора. Особенно на машинах, которые оснащены не электрическими вентиляторами"

-- ась написал 6 декабря 2009 21:00

Хм.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна ...что бы значила фраза ****(как Вы понимаете, найти и убрать картонку – это не «лечение» болезни перегрева двигателя. А для чего она была поставлена, как Вы думаете?,- прим. ред)*****

-- Tundra написал 9 января 2010 12:23

Могу добавить еще варианты причин перегрева. Многие проверяют пробку радиатора, заменяют на новую, но проблема остается или уходит не полностью. Дело в том, что пользуем авто нередко весьма Б/у, от коррозии плоскость горловины(куда ложится прокладка крышки радиатора) становится далеко не идеальной. Этот момент не всегда заметен. Достаточно слегка шлифануть плоскость горловины, допустим, разверткой для клапанов и проблема уходит даже со старой крышкой. Такую проблему встречал и решал результативно около десятка раз.

Еще один интересный нюанс. Тойота Камри, 1S-CI, старенький, частенько кипит. Два СТО занимались заменой прокладки ГБЦ (вынесли диагноз "газы"), эффекта ноль, деньги, правда вернули.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна С "голодухи" взял эту машину в ремонт. После замены прокладки, шлифовки и проверки головки с "пристрастием" результат - кипение!!! На прорыв газов не похоже, проявляется только при хорошем прогреве. Снял головку, сижу, мидитирую на блок цилиндров:))) Сунул в канал ОЖ отвертку, а она не проваливается!!! В районе гильзы. Взял суровую отвертку и за полчаса наковырял полтора стакана ржаво - тинообразной массы прямо вокруг гильз. Проблема ушла, горд был чрезмерно, уже после хозяйка авто рассказала, что систему охлаждения пытались промыть всякими народными средствами. Физика процесса до конца не ясна:))), но понятно, что эта куча шлама не допускала нормальный проток ОЖ вокруг цилиндров, но эффективно кипела, т.к. содержала ОЖ.

Если перегрев вызван износом АКПП и повышением температуры масла, не стоит решать эту проблему установкой доп. радиатора для коробки:))) Лучше отремонтировать коробку, так как охлаждение масла в радиаторе ОЖ только пол дела. ОЖ и подогревает масло в условиях сильных морозов.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна В общем, температурная стабилизация.

Ну и просто наблюдение водителя. Популярное место отдыха, затяжной подъем на перевал. Многие водители пытаются "щадить" свои двигателя и едут потихоньку, в натяг. На перевале всегда можно наблюдать две-три парящие машины:)) Гораздо безопасней ехать в тяжелых условиях на повышенных оборотах, когда и "лошадей" больше реализовано и вязкостная муфта и помпа вращаются со скоростью, достаточной для хорошего охлаждения.

Да, и самое главное! После суровой зимы, или когда наконец поставили новый термостат, не забыть вытащить из под решетки радиатора дощечки, фанерки и картонки:)))

Обсуждения, дополнения на форуме: http://forum.autodata.ru/205/15175/

Как отремонтировать крышку расширительного бачка

АвтоНовости / Обзоры / Тесты

Как Разобрать Крышку Расширительного Бачка Пассат Б3

Как разобрать крышку расширительного бачка? Пошаговый метод

Не все автомобилисты знают, как снять крышку расширительного бачка.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна И многие даже не подозревают, что это нужно сделать. Для некоторых даже запутанная задача вызовет: почему? Корк и пробка, там нечего ломать, поэтому зачем ползать, пока все работает. Однако факт заключается в том, что он обычно работает плохо или полностью перестает функционировать.

Несмотря на простоту и элементарность конструкции, эта крышка очень важна для нормальной работы всей системы охлаждения. В то же время он получает значительные нагрузки, в том числе из окружающей среды. И если вы помните, как хорошо работают некоторые производители, то вы начинаете понимать, что шанс купить изначально неподходящую крышку достаточно велик. Владельцы смарт-автомобилей не только проверяют свою покупку, но и часто меняют ее.

Как демонтировать крышку расширительного бачка, чтобы немного узнать, Также необходимо представить себе, как проверить его эффективность и быть в состоянии привести пробки в жизнь.

Вся система охлаждения чрезвычайно проста: термостат, зажимы и бак с крышкой.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Термостат. отдельный разговор; о зажимах можно сказать только, что они должны быть целыми и плотно затянутыми. Но пробка на баке. важная вещь, хотя ее нетрудно увидеть. Принцип его работы заключается в том, что если давление внутри бака превышено (обычно, когда оно поднимается выше 1,5 атмосфер), крышка высвобождает избыток.

Когда двигатель остывает, давление внутри резервуара падает, и для его выравнивания крышка должна пропускать воздух снаружи. И в то же время он должен быть затянут и оставаться герметичным.

Регулируя работу впускного отверстия, пружина быстро разъедает. В конце концов, высвобожденный воздух горячий, а входящий воздух не сух. В результате образуется конденсат, оседающий внутри вилки и питающийся пружинами. Еще хуже ситуация зимой. Тот же самый конденсат быстро становится льдом, и клапаны перестают работать до тех пор, пока крышка не будет разморожена.

Крышка РБ 2

Ремонт крышки расширительного бачка и проверка системы охлаждения vw passat b3 1.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна 8 RP.

Крышка-клапан бачка охлаждающей жидкости

При установке альтернативных бачков необходимо настраивать давление клапана сброса на величину, соответс.

Поскольку у него нет времени на то, чтобы разогреться, тогда в скором времени потребуется отремонтировать радиатор, сам резервуар, печь и так далее. Так что проверить крышку цистерны зимой никогда не будет лишним.

Сам процесс не требует даже сопутствующих фотографий, поскольку, как уже говорилось, в структурном смысле эта деталь не представляет собой ничего сложного.

Если пробка не нова, но уже стоит на баке, чтобы проверить это, первое, что нужно сделать, это отвинтить ее. Это лучше, когда двигатель и система охлаждения полностью остынут.

  • Маленькая плоская отвертка зажимается, затем резиновое уплотнение удаляется в виде кольца;
  • Аналогично, корпус внутри забивается и удаляется.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Сделайте это осторожно, удерживая его так, чтобы корпус не выстрелил вам в глаза, когда пружина работает;
  • Изучают кишечник. Если сама пружина живая, то и она, и маленький клапан удаляются, после чего вся грязь, накопленная в крышке, очищается. Народные ремесленники советуют с этой целью использовать простую мыльную воду и хлопковые бутоны для ушей;
  • Как очищенный, так и совершенно новый штекер необходимо проверить на работоспособность, так как даже с завода, возможно, потребуется уточнить покрытия.

Поскольку такие процедуры должны быть регулярными, лучше сделать ошибку один раз и построить тестовое устройство. Для него самый простой насос с манометром и расширительным баком (один раз можно потратить, чтобы не изобретать велосипед из импровизированных материалов) объединяются в единое целое. Необходимо проверить оба клапана. как выпускной, так и впускной. Для первого с завинченной крышкой воздух закачивается в бак до тех пор, пока не будет выдано характерное шипение.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Если бы его услышали при давлении не выше 1,2 атмосферы. клапан уже наполовину жив. Чтобы убедиться в его второй половине, дождитесь окончания его и измерить оставшееся давление. Необходимо сохранить 0,8. При первом давлении, превышающем указанный показатель, немного режется. и каждый раз проверяется. пружиной. Когда кровотечение меньше 0,8, пружина растягивается или толкается под ним.

Проверить впускной клапан, одно сопло на резервуаре перекрывается, а в другом. сильно ударяться. Если категорически это невозможно. значит, клапан не работает. Немного, буквально полмиллиметра режет небольшую пружину. После нашей истории, как разобрать крышку расширительного бака и насколько важно периодически это делать, есть надежда, что вы не упустите из виду этот процесс.

Такая маленькая деталь, как крышка расширительного бачка, к сожалению, почти всегда вызывает меньше всего подозрений при возникновении какой-либо неисправности системы охлаждения.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Крышка расширительного бачка играет далеко не последнюю роль в охлаждении двигателя. Ее конструкция позволяет регулировать давление в системе охлаждения и поддерживать правильную температуру. Ее неисправность может привести к утечке охлаждающей жидкости или какой-либо поломке двигателя.

Какие функции выполняет крышка расширительного бачка?

Если разобраться в работе системы охлаждения, то можно увидеть, что в процессе ее работы, внутри создается определенное давление. Дело в том, что при нагревании любая жидкость расширяется, что и создает давление внутри системы.

Ни один автомобильный производитель не борется с этой проблемой. Дело в том, что давление позволяет повысить температуру кипения охлаждающей жидкости, а значит, уменьшить риск ее утечки вследствие закипания.

Разность давлений внутри системы и в обычной атмосферной среде заключается в герметичности системы, куда расширяющейся жидкости деться просто некуда. Однако есть обратная сторона медали. Повышенное давление может разорвать бачок или патрубки системы охлаждения.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Что приведет к мгновенному перегреву двигателя и выходу его из строя. Чтобы этого не случилось, избыточное давление системы охлаждения необходимо периодически сбрасывать. Именно для этих целей была разработана крышка расширительного бачка.

Устройство и принцип работы крышки

Для обеспечения требуемого давления, любая крышка расширительного бачка должна создавать герметично закрытую систему. Для сброса избыточного давления в ней предусмотрен специальный клапан, который открывается при повышении давления выше номинального значения. Как только давление будет сброшено, клапан закрывается и цикл повторяется до остановки двигателя.

После остановки мотора клапан сброса закрывается и открывается впускной клапан. Дело в том, что в процессе остывания, жидкость начинает снова сужаться, а значит и давление внутри системы должно прийти в норму. Для этого впускной клапан засасывает воздух и заполняет им пространство, которое было освобождено водой или антифризом. Таким образом, давление внутри системы охлаждения нормализуется и становится соответствующим атмосферному давлению.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Неисправности крышек бачка и их последствия

Негерметичная крышка расширительного бачка может стать причиной дополнительного и «не нужного» подсоса воздуха в систему. Дело в том, что если давление внутри системы станет соответствовать атмосферному, то жидкость начнет закипать при тех значениях температуры, при которых это должно происходить. Таким образом, произойдет утечка охлаждающей жидкости и последующий перегрев мотора. Последний может запросто выйти из строя.

Другая сторона проблемы – это образование воздушной пробки. Воздушная пробка передвигается наравне с охлаждающей жидкостью и мешает ей выполнять свои функции. Жидкость греется и закипает, что приводит к ее утечке, а зимой из-за воздушной пробки возможна плохая работа радиатора отопителя салона.

Самое страшное – когда крышка герметично закрыта, но перестала отдавать давление в атмосферу. При увеличении давления, ОЖ начинает выталкивать через соединения патрубков и прочие «дырки в системы». В лучшем случае все обойдется и вам придется лишь поменять крышку.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна В худшем – может запросто разорвать расширительный бачок и тогда ремонт обойдется намного дороже.

Видео — Течет крышка, что делать?

Как проверить крышку расширительного бачка

Перед выполнением диагностики неисправностей крышки расширительного бачка, необходимо вначале убедиться в отсутствии на ней видимых механических повреждений. Таковыми могут являться трещины, царапины или сильный износ. Кроме того, недопустимы на ее поверхности или с внутренней стороны всевозможные грязь, пыль и прочие инородные частицы. Лишь только после этого, можно производить диагностику неисправностей клапанов.

Пока двигатель работает выкрутите крышку. Если будет слышен шипящий звук – значит, клапан удерживает давление в системе.

Однако замерить это давление невозможно, а у него есть определенные нормы.

Для более детальной проверки можно использовать манометр. Для этого используйте пустой расширительный бачок и закрутите на него крышку.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна К одному из штуцеров присоедините шланг манометра и закрепите. Все остальные отверстия надежно и герметично закрываются. С помощью компрессора создаем давление внутри системы и выжидаем момента, когда произойдет сброс давления. Полученное явление фиксируем в виде показания манометра и сравниваем с нормируемыми значениями.

Как доработать неисправную крышку бачка на ВАЗ 2109?

Многие владельцы автомобилей ВАЗ 2109 сталкиваются с такой проблемой, как неправильная работа крышки расширительного бачка. Ее клапан либо не может удержать давление, либо попросту не сбрасывает. В этом случае, виновата пружина, жесткость которой завод-изготовитель учел не правильно.

Вначале, крышку необходимо разобрать. Для этого лучше использовать плоскую отвертку и любые плоскогубции. Когда все детали будут на столе, необходимо снизить упругость предохранительной пружины. Для этого число ее витков уменьшается при помощи плоскогубций.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Как правило, предохранительный клапан укорачивается на 1 виток, а все остальные на 2. После этого, упругость пружины снижается и крышка расширительного бачка снова готова к работе.

Вот так происходит ее доработка, как вы заметили, данную процедуру можно выполнить без помощи автомехаников и значительно сэкономит деньги на проведении ремонта

Расширительный бачок является важным элементом системы охлаждения двигателя. Его выход из строя чаще всего связан с износом и механическими повреждениями. Все неисправности можно довольно легко устранить самостоятельно.

Основные неисправности расширительного бачка

В процессе работы двигателя охлаждающая жидкость (ОЖ) нагревается и расширяется. Образовавшийся избыток ОЖ удаляется из системы через предохранительный клапан радиатора. При этом сам антифриз обладает повышенной устойчивостью к тепловому расширению по сравнению с водой. После остановки двигателя ОЖ постепенно остывает с уменьшением объёма, давление в системе падает.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна При нарушении герметичности расширительного бачка (РБ) в радиатор начинает поступать воздух, снижая качество охлаждения двигателя и увеличивая риск его перегрева.

Антифриз обладает повышенной устойчивостью к тепловому расширению

С другой стороны, РБ достаточно редко является причиной некорректной работы системы охлаждения. Основные причины его выхода из строя:

  • неисправность крышки бачка;
  • залипание и износ клапана;
  • деформация резинового уплотнителя в результате износа;
  • механические повреждения и износ самого РБ.

В любой из этих ситуаций в системе могут образовываться воздушные пробки, приводящие к критическому росту давления и разрыву самого бачка.

Диагностика неисправностей расширительного бачка

Наиболее очевидными симптомами выхода из строя РБ являются следующие ситуации.

  1. Во время движения из-под капота появляются густые клубы пара из-за попадания ОЖ на горячий впускной коллектор. При этом температура двигателя нормальная.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Причиной этого является неисправность впускного клапана, вследствие чего излишки антифриза выходят из системы раньше времени.
  2. Из печки в салон поступает холодный воздух при повышенной температуре двигателя. Такая ситуация возникает при образовании воздушных пробок вследствие неисправного клапана давления.
  3. В местах соединений шлангов и патрубков с бачком появляются следы ОЖ. Причиной этого является разрыв соединительных хомутов, трубок, шлангов или самого радиатора из-за повышенного давления или износа.

Диагностика РБ сводится к двум этапам — проверке давления и поиску механических повреждений.

Проверка давления

Сначала проверяют давление в крышке. Неисправность крышки проявляется лишь при повышенном давлении, которое создать искусственно довольно сложно. В автосервисах для этого используют специальный насос, с помощью которого проверяют, срабатывает клапан или нет.

Проверить давление в крышке бачка довольно сложно

Без такого насоса диагностика крышки проводится следующим образом.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

  1. На прогретом работающем двигателе рукой аккуратно отворачивается крышка РБ. Если появится шипящий звук, свидетельствующий о наличии в системе давления, крышка работоспособна.
  2. Осматриваются трубки и шланги. Если они сдавлены, то либо крышка не держит давление, либо оно чересчур низкое.

Можно использовать и старый дедовский метод. Однако для его реализации необходимо наличие под капотом достаточного свободного пространства, чтобы одной рукой сжать основной подающий шланг, а другой открутить крышку. Затем крышка закручивается на место, а шланг отпускается. Если шланг приобретает начальную форму, клапан крышки работает нормально. Это не всегда осуществимо по причине заполненности подкапотного пространства в современных авто.

Многие используют насос с манометром и дополнительный бачок. В этом случае получаются более точные результаты. Порядок действий следующий.

  1. К одному из штуцеров дополнительного пустого РБ подсоединяется и фиксируется хомутом шланг насоса.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна
  2. Все остальные патрубки РБ закрываются заглушками.
  3. На дополнительный бачок закручивается проверяемая крышка.
  4. Насосом в бачок нагнетается воздух. При этом следят за показаниями манометра. В определённый момент послышится щелчок, а через некоторое время — свист уходящего через заглушку воздуха. Если в этот момент манометр показывает 1,1–1,5 кгс/см 2 , а дальнейшее нагнетание воздуха лишь усиливает звук при неизменном давлении, крышка исправна.

Такая проверка возможна и на рабочем бачке, без слива тосола. От РБ отсоединяется и закрывается заглушкой трубка, отводящая пар, а на её место подключается шланг насоса.

Насос с манометром используется для проверки давления тосола

Проверка механических повреждений

При поиске механических повреждений прежде всего нужно на холодном двигателе снять и внимательно осмотреть крышку РБ на предмет появления трещин, сколов, разрывов уплотнительных манжет и других механических повреждений.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Затем следует оценить состояние корпуса самого бачка, предварительно очистив его от грязи, накипи и ржавчины.

Не открывается клапан

Температура ОЖ зависит от режима работы двигателя. Система охлаждения полностью герметична. Внутри неё создаётся высокое давление, приводящее к расширению всех элементов до определённого уровня. Для сброса давления в системе предусмотрен клапан. Кроме этого, клапан засасывает в систему воздух на остывшем двигателе. Это необходимо из-за риска декомпенсации при резком снижении давления. Воздуха должно быть достаточно для уравновешивания внутренней атмосферы системы.

Клапаны в современном авто выполняют чрезвычайно важную роль. Поэтому необходимо периодически проверять их состояние. Клапан может заржаветь, забиться, износиться и просто разрушиться. Всё это не позволит системе нормально функционировать. Увеличится риск разгерметизации и появления воздушных пробок. В результате могут выйти из строя мелкие узлы и детали системы и, как следствие, произойдёт перегрев двигателя.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Основной признак неисправности клапанов — неработающая печка.

Клапаны крышки РБ являются важными элементами системы охлаждения

Всё это возможно и при исправном, но засорённом клапане. Повышение давления ОЖ может привести к разрыву бачка и шлангов. В результате двигатель закипит, горячий антифриз зальёт всё подкапотное пространство и т. д. Поэтому крайне важно следить за исправностью клапана. Для проверки его работоспособности следует нажать на него пальцем и одновременно поднести ухо к крышке. При нажатии на клапан должно доноситься шипение, а при ослаблении — звук всасывания.

Масло в расширительном бачке

В РБ может попасть масло. Эта проблема особенно актуальна для американских авто, но иногда встречается и на отечественных. Обнаруживают масло обычно лишь при проверке уровня ОЖ в виде масляных следов на внутренней поверхности горловины бачка. Кроме этого, меняется цвет, консистенция и запах антифриза.

Масло в тосоле крайне досадный сигнал для автовладельца

Масло и ОЖ циркулируют по разным закрытым друг от друга герметичным контурам.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Поэтому попадание масла в бачок является довольно неприятным сигналом, свидетельствующим о его утечке. Причиной этого чаще всего является:

  • износ радиатора или охладителя масла;
  • износ манжеты теплообменника;
  • повреждение прокладки ГБЦ.

Теплообменник или маслоохладитель устанавливается на ряд мощных автомобильных моторов с целью охлаждать смазывающее вещество.

Именно в этих трёх точках есть риск соприкосновения ОЖ и масла. Так, в теплообменнике возможность их соприкосновения объясняется назначением самого устройства. Другой распространённой причиной смешивания антифриза с маслом может стать химический состав ОЖ. Если бачок заполняется антифризом с различными присадками, структура которых несовместима со структурой масла, жидкости могут войти в реакцию, приводящую к их смешению.

Попадание масла в тосол определяется по следующим признакам.

  1. В сливаемом до конца тосоле появляются следы масла.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Так как масло по консистенции отличается от антифриза, их полное смешивание исключается. Остатки сливаемой ОЖ будут более тёмного цвета. Кроме этого, антифриз станет гуще и будет с трудом вытекать из бачка.
  2. ОЖ станет горючей. Для выявления этого следует намочить бумажную салфетку антифризом и на достаточном расстоянии от машины поджечь её.
  3. Закупорится масляный фильтр. Внутри появятся твёрдые отложения, не прошедшие сквозь фильтрующую сеточку. Фильтр быстро загрязнится, и масло будет медленнее циркулировать по системе.

Примечательно, что не только масло попадает в бачок, но и, наоборот, остатки тосола затекают в картер. Антифриз ухудшает качество смазки, а попадая в двигатель, ускоряет процесс коррозии.

Большой проблемой, с которой сталкиваются автомобилисты, является утечка ОЖ. Это особенно актуально в холодное время года. Часто уровень антифриза в бачке снижается, а видимых причин утечки обнаружить не удаётся. В этом случае следует проверить масло на предмет попадания в него ОЖ.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Если на щупе уровня смазки обнаружатся светлые следы пены, значит в масле присутствует антифриз. Если же, наоборот, в ОЖ обнаружатся следы масла, она может закипеть.

При обнаружении проблемы на автомобилях с маслоохладителем сначала меняют прокладку теплообменника. Порядок дальнейших действий следующий.

  1. Специальным раствором промывается вся система охлаждения, по которой циркулирует антифриз. Раствор продаётся в специализированных магазинах и заливается в бачок вместе с ОЖ. Затем запускается двигатель и работает 5–10 минут. Этого достаточно для достижения мотором рабочей температуры. Промывка останавливается при включении вентилятора системы охлаждения.
  2. Из системы охлаждения полностью сливается тосол. Откручивается сливная пробка и вся ОЖ вытекает из системы в специально подготовленную ёмкость.

Из системы охлаждения в специально подготовленную ёмкость полностью сливается тосол

При разборке маслоохладителя заменяются все прокладки

Промывка системы охлаждения осуществляется дистиллированной водой

Для более быстрого достижения рабочей температуры отключается печка, но включаются все остальные потребители энергии в салоне.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Когда двигатель нагреется, напротив, отопитель салона включается, а другие приборы отключаются. Мотор должен проработать не менее 10 мин. После этого, дождавшись срабатывания вентилятора системы охлаждения, в момент отключения последнего глушится и двигатель. Через 20 мин отработанная вода сливается.

Бачок заполняется новой, рекомендованной автопроизводителем, ОЖ. Затем удаляется воздух, попавший в систему охлаждения при промывке. Для этого потребуется помощник. Порядок действий следующий.

  1. Водитель садится за руль, запускает двигатель и 3–4 раза нажимает на педаль акселератора.
  2. В это время помощник при закрытом РБ сжимает патрубок системы охлаждения.
  3. Открывается крышка бачка, выпуская лишний воздух.

Такую процедуру следует проделать несколько раз.

Ремонт расширительного бачка

Если обнаружатся небольшие трещины и сколы, засохнет штатный уплотнитель или разболтается крышка, может потребоваться ремонт бачка.

Устранение трещин

Трещины на расширительном бачке появляются, как правило, в результате механических повреждений.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна При интенсивной эксплуатации машины это неудивительно, так как пластмассовый резервуар не отличается высокой прочностью.

Трещина на расширительном бачке может появиться в результате механических повреждений

Обычно трещины возникают из-за некачественного пластика. Поэтому при выборе нового бачка следует обращать внимание на качество материала, из которого изготовлен РБ и избегать дешёвой китайской продукции. К появлению трещин приводит недостаточная толщина корпуса бачка, усугубляемая кипением ОЖ. Из-за разницы температур пластмасса постоянно подвергается механическим деформациям, что, в свою очередь, приводит к снижению ресурса РБ.

Качественно заклеить трещину общепринятыми способами, как правило, невозможно. Инертность материала, из которого изготовлен бачок, не позволяет клеящему составу обеспечить прочное соединение. Поэтому для устранения трещин применяют:

  • пайку с использованием металлической сетки;
  • заливку эпоксидной смолой, холодной сваркой или специальным герметиком.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Использование эпоксидной смолы или холодной сварки для устранения трещин поможет лишь на непродолжительное время. Однако этого хватит для того, чтобы доехать до гаража или автосервиса.

Для пайки потребуется мощный (не менее 40 Вт) паяльник с плоским наконечником. Процесс выглядит следующим образом.

  1. С помощью обычной салфетки корпус бачка очищается от остатков ОЖ.
  2. Рабочая область обезжиривается с помощью ацетона или растворителя и высушивается.
  3. Из латунной сетки в зависимости от размера трещины вырезается заплата в форме полосы. В любом случае её ширина не должна быть менее 10 мм.

Для заделки трещины из латунной сетки вырезается полоса

Трещина должна быть полностью закрыта армированным слоем

В качестве герметика при заделке трещин обычно используется красный полиадгезив, предназначенный специально для пластмассы и устойчивый к воздействию масляных жидкостей. Перед нанесением герметика рабочая поверхность готовится аналогично — очищается, промывается, сушится и обезжиривается.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Видео: ремонт расширительного бачка

Ремонт пластмассового бачка радиатора

Верхняя часть (бачок) радиатора изготовлена из пластмассы. В результате механических воздействий на ней могут образовываться трещины и сколы, из которых будет вытекать ОЖ. Это может стать причиной попадания воздуха в систему охлаждения. Устранить такие повреждения можно, как и в случае с РБ, пайкой, но чаще используют холодную сварку. В этом случае она обеспечит более прочное соединение, чем на РБ, так как давление ОД в бачке радиатора намного ниже. Приобретать следует состав, предназначенный специально для ремонта бензобаков и радиаторов.

Пластмассовый бачок радиатора тоже может пропускать тосол

Заделка трещин осуществляется по следующему алгоритму.

  1. Радиатор снимается с автомобиля.
  2. Радиатор чистится и промывается снаружи и внутри. Можно использовать большую ёмкость типа ванны и стиральный порошок.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна
  3. Разогнув усики, с радиатора снимается верхняя часть. Резиновую прокладку, если она в нормальном состоянии, можно оставить.
  4. Трещина по всей длине зачищается отвёрткой с плоским лезвием. Если пробоина большая, но скрыта пластмассовыми наслоениями, это покажет повреждённое место целиком.
  5. Рабочая область зачищается и обезжиривается.
  6. Повреждённое место снаружи заливается холодной сваркой, а изнутри герметиком.

При устранении трещин бачка радиатора используют холодную сварку

Перед установкой бачок рекомендуется проверить в ёмкости с водой на герметичность. Он погружается в воду и накачивается воздухом. Появление пузырей покажет, что работа выполнена некачественно. Придётся переделать или использовать другие способы ремонта. В крайнем случае бачок можно заменить.

Видео: ремонт пластиковых частей радиатора

Ремонт крышки расширительного бачка

Если бачок не держит повышенное давление, причиной этого является не клапан, а пружина крышки.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Специалисты рекомендуют аккуратно разобрать крышку, укоротить пружину на один виток, заново собрать и проверить в рабочем режиме.

Некоторые модели крышек могут иметь две пружины — короткую и длинную. В этом случае сначала обрезается на один виток большая пружина, и крышка проверяется. Если не помогло, маленькая пружина укорачивается на два витка, и тест повторяется.

Конструкция некоторых крышек РБ предполагает наличие двух пружин

Средства для чистки расширительного бачка

Для очистки и промывки РБ автолюбители используют различные средства — очистители, растворители, лимонная кислота, стиральный порошок и т. п. Если уровень загрязнённости настолько большой, что ничего не помогает, можно попробовать следующее.

  1. Заполнить бачок на 15% мелкой щебёнкой.
  2. Налить в бачок до половины тёплой воды и засыпать моющий порошок для посуды.
  3. Потрясти бачок двумя руками.
  4. Освободить бачок и промыть его водой.

Бачок должен очиститься.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Можно использовать готовые средства, например, концентрат для мойки DIMER. В этом случае очистка осуществляется следующим образом.

  1. Заполнить бачок на 15% концентратом DIMER.
  2. Потрясти бачок, постукивая руками по его корпусу, и оставить на 10 мин.
  3. Заполнить бачок наполовину тёплой водой.
  4. Щёткой с длинной ручкой очистить внутренние стенки бачка.
  5. Вылить раствор и промыть бачок тёплой водой.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Концентрат DIMER довольно эффективен при чистке расширительного бачка

Существует много других способов очистки РБ.

Видео: промывка и очистка расширительного бачка

Исправный и чистый расширительный бачок — важный элемент системы охлаждения двигателя. Любые его неисправности могут быть легко диагностированы и устранены своими руками. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

5 общих признаков неисправной крышки радиатора | Автор: Autolady Synergy Coy Ltd

Крышка радиатора важнее, чем думает большинство людей.

Пробка радиатора часто не рассматривается как причина перегрева двигателя.

Крышка радиатора выглядит просто, но имеет решающее значение для правильно работающей системы охлаждения.

Неисправная крышка радиатора может привести к перегреву двигателя, потере охлаждающей жидкости или серьезному повреждению двигателя.
Итак, системы охлаждения под давлением помогают предотвратить перегрев и потерю охлаждающей жидкости.

Кроме того, он повышает температуру кипения охлаждающей жидкости примерно на 3 градуса по Фаренгейту на каждый дополнительный фунт на квадратный дюйм выше атмосферного.

По мере того, как двигатель нагревается и охлаждающая жидкость расширяется, в нем повышается давление. Крышка предохранительного клапана позволяет давлению подняться до заданного уровня, а затем позволяет сбросить избыточное давление.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Крышка радиатора высокого давления

Крышки радиатора также служат в качестве предохранительных клапанов. Они предотвратят чрезмерное давление. Неконтролируемое высокое давление может вызвать повреждение радиатора, сердечника нагревателя, шлангов или уплотнения водяного насоса.Герметичная крышка также предотвращает разрушение шлангов и баков радиатора. По мере того как двигатель охлаждается, в системе охлаждения возникает разрежение. Этот вакуум втягивает охлаждающую жидкость обратно в систему вместо воздуха.

Всегда проверяйте крышку во время планового обслуживания. Никогда не снимайте крышку на горячем двигателе. При выключенном двигателе накройте крышку тряпкой и снимите ее. Поверните его против часовой стрелки примерно на 1/4 оборота до упора. Прежде чем снимать крышку, дайте стечь всему давлению, нажав и повернув ее против часовой стрелки.

5 Распространенных признаков неисправной крышки радиатора

Есть несколько признаков, которые позволят вам узнать, если у вас неисправная крышка:

1) Утечка охлаждающей жидкости

Если крышка радиатора застряла, жидкость не может выйти.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Это вызовет повышение давления внутри радиатора, что приведет к утечке или разрыву шланга. Если вы заметили охлаждающую жидкость возле радиатора или крышки радиатора, значит, охлаждающая жидкость явно протекает. Проверьте, есть ли в радиаторе отверстия, а крышка выглядит изношенной или поврежденной.Если да, то замените колпачок.

2) Перелив резервуара

Охлаждающая жидкость попадает в резервуар резервуара по мере его расширения. Колпачок снимается под давлением, и охлаждающая жидкость направляется в сливной бачок. Если у вас плохая крышка, охлаждающая жидкость выйдет слишком быстро, что приведет к выкипанию резервуара.

3) Шланг радиатора разрушается

У вас может быть плохая крышка, если шланг радиатора разрушается. Вакуум не будет выпущен должным образом, что приведет к разрушению шланга радиатора во время периода охлаждения.В этом случае осмотрите крышку, чтобы убедиться, что нет повреждений. Если есть, немедленно замените его.

4) Воздух внутри системы охлаждения

Если крышка не закрывается должным образом, воздух попадет внутрь системы охлаждения.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Это приведет к попаданию воздушных карманов внутрь сердечника нагревателя, термостата и шлангов радиатора. В результате двигатель начнет перегреваться, потому что не сможет поддерживать постоянную температуру.

5) Перегретый двигатель

Утечка охлаждающей жидкости или воздуха в системе охлаждения может привести к перегреву двигателя.Если вы заметили, что ваш двигатель становится слишком горячим, не заглядывайте под капот, пока не заглушите двигатель. Таким образом, двигатель может оставаться холодным, пока вы его проверяете. Если рядом с крышкой радиатора есть охлаждающая жидкость, возможно повреждение герметичной крышки. Проверьте это и при необходимости замените.
.
.
.
AutoLady Synergy Coy Ltd.

Мы делаем все возможное, чтобы ваш автомобиль оставался в хорошем состоянии.

Плохая герметичная крышка охлаждающей жидкости или плохая прокладка головки блока цилиндров?

.

Движение по охлаждающей жидкости на приборной панели начинает мигать, остановитесь и проверьте напорный бак в моторном отсеке.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Видно, что он сильно опущен, а запасной бак за дверцей номерного знака переполнен. Оставил на ночь остыть. На следующий день уровня напорного бака не поднялся. Слил немного охлаждающей жидкости из резервного бака, потому что он был переполнен, и снова залил в бак высокого давления.

.

Эта же последовательность повторяется снова и снова, когда я еду на ней какое-то время. Проверили систему охлаждения под давлением, испытательное давление ни разу не упало. Никаких внешних утечек не обнаружено.

.

Когда охлаждающая жидкость продолжает поступать в резервный резервуар, две простые проверки позволят отличить герметичную крышку, не способную удерживать давление, от раннего образования очага возгорания * утечки:

.

1. Если после работы на полной рабочей температуре и до охлаждения уровень в резервном баке существенно повысился, но напорный бак все еще полон жидкостью, это означает, что герметичная крышка не поддерживает работу системы.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна давление. Он должен выдерживать давление до 1 бара или 14.5psi. При нормальной температуре давление в системе будет около 10 фунтов на квадратный дюйм, но могут возникать переходные процессы, когда высокая нагрузка двигателя вызывает кратковременное повышение температуры охлаждающей жидкости и, следовательно, давления. В этом случае у вас не будет предупреждения о низком уровне охлаждающей жидкости, пока двигатель еще горячий, потому что уровень жидкости в баке высок. В этом случае охлаждающая жидкость вытекает исключительно из-за расширения, система все еще полностью заполнена жидкостью, но часть, которая не могла поместиться, была слита в резервный бак.

.

Если обратный клапан герметичной крышки работает должным образом, и линия перелив в резервном бак герметична, заказчик охлаждающей жидкости, как это остывает следует обратить почти весь объем обратно в резервуар высокого давления. В этом случае, если вы не видите, что резервный бак заполнен, пока двигатель еще горячий, вы можете не заметить признаков того, что герметичная крышка не удерживает заданное давление.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

.

Вы также можете не заметить указанное повышение температуры, потому что более низкое давление в системе означает более низкую температуру кипения охлаждающей жидкости, и она не станет горячее, чем ее температура точки кипения; добавление большего количества тепла только заставляет его закипать сильнее, но температура не повышается.Слишком низкое или полное отсутствие давления в системе охлаждающей жидкости может привести к ситуации, когда указанная температура выглядит нормально, даже немного ниже нормальной, в то время как головки цилиндров могут перегреваться из-за кипения охлаждающей жидкости, контактирующей с ними. Для эффективного поглощения тепла жидкость, а не пар, должна находиться в непосредственном контакте с горячими металлическими поверхностями. Это опровергает людей, утверждающих, что они намеренно запускают свою систему охлаждения при нулевом давлении, чтобы снизить нагрузку на систему, и все в порядке, потому что датчик температуры по-прежнему показывает нормальные значения.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Они забывают, что датчик температуры определяет температуру охлаждающей жидкости, а не температуру головки цилиндров.

.

При плохой герметичности крышки нередко на холостом ходу можно увидеть пузырьки, поднимающиеся в резервуаре высокого давления; Не дайте себя обмануть, это не обязательно пузырьки горючего газа. Если крышка неисправна, это, скорее всего, пузырьки пара из-за точечного кипения охлаждающей жидкости в головках цилиндров, поскольку кипение не подавляется поддержанием высокого давления в системе, за которое отвечает крышка.Большинство пузырьков повторно конденсируются в жидкость, когда они отделяются от горячих поверхностей и переходят в поток охлаждающей жидкости, но некоторые из них могут выжить достаточно долго, чтобы попасть в резервуар высокого давления, где они видны. Пузырьки пара, увлекаемые к радиатору, вскоре снова конденсируются в жидкий хладагент, поэтому одна только плохая герметичная крышка не приводит к скоплению там газов.

.

Крышка давления не должна быть полностью открыта, чтобы это явление произошло, я видел пузырьки, поднимающиеся в баке давления на горячем холостом ходу с крышкой, которая все еще держала 6-7 фунтов на квадратный дюйм.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Установка крышки, которая тестировалась на стенде как удерживающая указанную 1 полоску, заставила пузыри остановиться. Тот же самый двигатель был протестирован на герметичность и имел отличную сдерживающую способность сгорания. Если бы это была утечка из огнестойкого кольца и она могла бы образовывать пузырьки газа при очень низком давлении в цилиндре на холостом ходу, утечка должна была бы быть большой. Такая утечка будет очевидна при испытании на герметичность и будет достаточно большой, чтобы позволить охлаждающей жидкости попасть в цилиндр после выключения, что приведет к тому, что свеча зажигания будет выглядеть очень чистой, если посмотреть, или даже можно было бы толкнуть достаточно жидкость, чтобы вызвать гидрозатвор при следующей попытке запуска.Но такая большая утечка почти никогда не будет заметна в реальной жизни, потому что задолго до того, как она достигнет такого состояния, двигатель станет практически непригодным для использования из-за динамики, описанной в следующем разделе.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

.

2. Если после вождения на некоторое время при полной рабочей температуре и до охлаждения, уровень резервный бак был замечен существенно возрастет и уровень бака давление жидкости заметно низкое (это то, что вызывает предупреждение о низком охлаждающей жидкости Vanagon мигающий светодиод, а на более ранних фургонах временная игла также будет заедать высоко), затем снимите переднюю решетку и приоткройте спускной болт радиатора, пока двигатель еще теплый.Если улетучивается много газа до того, как он выходит в виде устойчивой жидкости, это явный признак утечки из кольца пламени под высоким давлением. В этом случае избыток теплоносителя изначально был выпущен из резервуара высокого давления не только за счет расширения, но и за счет смещения. Горючие газы проходили через огневое кольцо при высоком давлении в цилиндре (большие дроссельные отверстия). Общее давление в системе возрастает из-за нагнетания газов под давлением, поэтому, когда напорный бак заполнен жидкостью, он выпускается с помощью регулирующего клапана герметичной крышки.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна в резервный бак.Некоторые из пузырьков газа были увлечены потоком охлаждающей жидкости в радиатор, где они накапливались в верхней части и вытесняли жидкость в резервуар высокого давления, в результате чего выделялось больше. Часть газов также попадает в резервуар высокого давления. Как только скопление жидкости высвобождается и больше газов накапливается в резервуаре высокого давления и в верхней части радиатора, уровень жидкости в резервуаре высокого давления будет снижаться, поскольку он подвергается понижению из-за скопившихся газов сверху, в то время как объем захваченного газа в другом месте сжимается для его размещения.

.

Именно в этот момент датчик уровня охлаждающей жидкости определяет падение уровня жидкости и включает мигающий светодиод. Указатель температуры двигателя уже будет повышаться, потому что к тому времени, когда все станет так плохо, захваченные газы в радиаторе прервали насосный контур радиатора, который должен быть заполнен жидкостью, чтобы водяной насос стимулировал поток, но это можно не заметить, пока Светодиод предупреждения о низком уровне охлаждающей жидкости привлекает внимание водителя.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна В этот момент он увидит, что температура заметно выше и быстро растет на фургоне 1986 года и позже; на более раннем фургоне датчик температуры уже достиг бы вершины шкалы вместе с предупреждением светодиода.

.

При остановке и обратите внимание на низкий уровень жидкости в резервуаре высокого давления и Переполненный резервный бак, если вы должны были открыть герметичную крышку, пока двигатель еще не остыли жидкость в напорном резервуаре будет расти немедленно и может даже всплеск из верхних . Это происходит из-за того, что два захваченных объема газа на противоположных концах системы находятся под давлением и находятся в равновесии, и когда вы сбрасываете давление на одном конце, газы в радиаторе могут расширяться и вытеснять жидкость обратно в резервуар высокого давления.Это верный признак того, что вы обнаружите значительное количество газов в радиаторе. Но лучше не открывать герметичную крышку, вместо этого используйте существующее давление в системе, чтобы вытеснить газ через штуцер для выпуска воздуха из радиатора, и если вы видите много газа, выходящего до того, как вытечет жидкость, вы знаете, что у вас есть утечка через кольцо пламени.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

.

Ранняя утечка из кольца пожара не будет обнаружена ни при испытании компрессии, утечки цилиндра или давления в системе охлаждения по простым причинам. Кольцо пожара протекает только тогда, когда давление сгорания в цилиндре очень высокое.Такое высокое давление возникает только при больших отверстиях дроссельной заслонки (когда вы изменяете открытие дроссельной заслонки с помощью педали акселератора, вы регулируете массу топлива / воздуха, которая может поступать в цилиндры, что изменяет давление в конце сгорания и, следовательно, количество крутящего момента, который производит двигатель). Давление в цилиндре при полной нагрузке составляет 800 фунтов на квадратный дюйм и выше, в то время как давление в цилиндре при низкой нагрузке (частичное дросселирование) может составлять всего несколько сотен фунтов на квадратный дюйм. Таким образом, когда утечка из огнестойкого кольца только начинает развиваться, газы выходят только при высоких нагрузках двигателя, когда более 6 тонн силы пытаются поднять головку блока цилиндров, и очень горячий газ под давлением более 800 фунтов на квадратный дюйм пытается найти выход.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

.

При испытании на сжатие будет развиваться самое большее 190 фунтов на квадратный дюйм. При испытании на утечку обычно используется только испытательное давление 100 фунтов на квадратный дюйм. Испытание системы охлаждения под давлением - это попытка заставить довольно вязкую жидкость (охлаждающую жидкость) под давлением всего 15 фунтов на квадратный дюйм пройти через зазор, которого, вероятно, даже не существует в данный момент. Но горячие горящие газы при давлении 800 фунтов на квадратный дюйм могут выбиться наружу.

.

Горячие газы сжигают материал по мере того, как они выходят, поэтому, как только начинает развиваться утечка из огнестойкого кольца, она будет постепенно ухудшаться до тех пор, пока тест на утечку в конечном итоге покажет это, но к тому времени автомобиль пришел в негодность, потому что время это может быть управляемый до того, как поток охлаждающей жидкости прервется из-за скопления газа в верхней части радиатора, становится все короче и короче.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Прежде чем приступить к тестированию, вы уже хорошо знаете, в чем проблема. Но вы можете диагностировать это очень рано, наблюдая за простыми проверками, с которых я начал здесь.

.

.

Итак, теперь, когда вы понимаете задействованную физику, вкратце:

.

При плохой крышке давления, после некоторой поездки и пока двигатель еще горячий, вы увидите, что уровень в резервном баке повышается, а бак высокого давления кажется все еще полным. Вы можете увидеть пузыри, поднимающиеся в баке высокого давления.В радиаторе не будет газов.

.

С развивающейся течей огонь кольца, после езды на некоторое время и, пока двигатель еще горячи вы будете видеть уровень жидкости в капле бака под давлением и соразмерный рост бачка. Вы можете увидеть пузыри, поднимающиеся в баке высокого давления. Вы найдете газы в радиаторе. Это также часто можно увидеть липкий черный остаток на внутренней стороне верхней части резервуара под давлением.

.

.

.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

* «Огнезащитное кольцо» - распространенное название уплотнений сгорания, обычно из многослойной стали (MLS), хотя некоторые из них медные или алюминиевые.Они интегрированы с многослойными прокладками головки на большинстве двигателей, каждый цилиндр будет иметь собственное огневое кольцо, встроенное в общую прокладку. Остальной прокладочный материал закрывает все остальные отверстия, которые проходят между поверхностью деки двигателя и головкой цилиндров, для циркуляции охлаждающей жидкости и для подачи масла к кулачку и / или коромыслам и слива обратно в поддон. У водобокса есть отдельные отдельные кольца MLS, которые соединяют верх каждого цилиндра с головкой цилиндра. Уплотнение водяной рубашки, часто называемое «прокладкой головки», представляет собой отдельное уплотнение, которое просто закрывает зазор между верхней частью водяных рубашек картера и нижней поверхностью головок цилиндров.На WBX одно из них может протекать, не затрагивая другого, хотя, если утечка из огнестойкого кольца становится чрезмерной, давление в водяной рубашке может увеличиваться настолько быстро, что уплотнение рубашки разрывается.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

5 Распространенные причины утечек охлаждающей жидкости и их симптомы

Утечки охлаждающей жидкости могут показаться несущественными, но они могут создать опасную ситуацию для двигателя вашего автомобиля. Без надлежащего количества антифриза ваш двигатель может перегреться (или замерзнуть в зимние месяцы). Поскольку охлаждающая жидкость играет такую ​​важную роль в том, насколько хорошо работает ваш двигатель, охлаждающую жидкость следует проверять регулярно.Это особенно актуально для старых автомобилей, которые могут работать не так эффективно, как новые модели.

Самый очевидный признак утечки охлаждающей жидкости - это видимая жидкость на полу вашего гаража (или где бы вы ни припарковали машину). Поскольку это не единственная жидкость, которая может вытечь из вашего двигателя, важно знать, на что обращать внимание, чтобы определить, какой это тип жидкости. Охлаждающая жидкость обычно бывает ярко-зеленого, оранжевого или розового цвета и может иметь сладкий запах.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Если вы обнаружите утечку охлаждающей жидкости, всегда быстро устраняйте ее, поскольку она чрезвычайно токсична как для людей, так и для домашних животных.

Другой способ заметить утечку охлаждающей жидкости - это посмотреть на датчик температуры. Хотя некоторые колебания показаний датчика температуры являются нормальным явлением, быстрое или значительное изменение температуры обычно является признаком проблемы, которую следует устранить, прежде чем она приведет к повреждению.

Чтобы узнать, есть ли в вашем двигателе утечка охлаждающей жидкости, проверьте уровень охлаждающей жидкости в расширительном бачке и залейте его, затем следите за уровнем, чтобы узнать, не теряется ли жидкость.

Убедившись, что утечка связана с охлаждающей жидкостью, можно начинать определять ее происхождение.Утечка охлаждающей жидкости может начаться по разным причинам, поэтому давайте рассмотрим пять наиболее распространенных причин утечки охлаждающей жидкости.

№ 1: В радиаторе есть отверстие

Все детали двигателя вашего автомобиля должны выдерживать значительный износ и экстремальные температуры, и это сказывается по-разному.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Коррозия внутри радиатора - одна из основных причин утечки охлаждающей жидкости. По мере того, как трубки становятся старше и слабее, вы можете попасть внутрь осадка или мусора, что приведет к утечке. Уплотнительная прокладка между бачком и радиатором также может изнашиваться, что может привести к утечке.

Шланги, подсоединенные к радиатору, тоже могут быть виноваты; по мере взросления ваши шланги становятся жесткими и ломкими, а это значит, что они также не будут запечатываться. В результате все места, где они соединяются с радиатором, водяным насосом и сердечником нагревателя, становятся уязвимыми для протечек.

№ 2: у вас протекает крышка радиатора

Крышка радиатора может быть маленькой, но она выполняет большую работу. Радиатор находится под очень высоким давлением, а крышка обеспечивает герметичное уплотнение, которое поддерживает необходимое давление в системе охлаждения.Однако со временем его уплотнение может ухудшиться или пружина может начать изнашиваться, что может привести к утечке охлаждающей жидкости.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

№ 3: Прокладка головки повреждена

Прокладка головки блока цилиндров вашего автомобиля играет огромную роль в том, насколько хорошо работает ваш двигатель. Когда прокладка головки цилиндров взрывается, вы можете не знать об этом довольно долгое время. Вы можете проехать несколько миль, прежде чем заметите проблему. Прокладка головки блока цилиндров должна выдерживать широкий диапазон температур, а также выдерживать как чрезвычайно высокое, так и очень низкое давление в двигателе.Он находится между головкой блока цилиндров и блоком двигателя, и когда в нем возникает утечка, его называют «взорванным».

Когда это происходит, моторное масло и охлаждающая жидкость больше не разделяются, что чрезвычайно опасно и может привести к отказу двигателя. Это также может привести к утечке охлаждающей жидкости за пределы двигателя, а по мере падения уровня охлаждающей жидкости снижается и способность вашего автомобиля остывать.

№ 4: Ваш водяной насос вышел из строя

Водяной насос играет решающую роль в обеспечении циркуляции охлаждающей жидкости по всей системе охлаждения.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Обычно он приводится в движение ремнем и расположен в нижней части двигателя, рядом с приводными ремнями. Он подключается к нижнему шлангу радиатора, но иногда это соединение шланга может ослабнуть или вызвать коррозию. Он также может получить какое-то внешнее повреждение, которое вызовет утечку.

Независимо от причины, когда водяной насос не может перемещать охлаждающую жидкость по системе, ваш двигатель в конечном итоге перегреется.

№ 5: У вас проблема с расширительным баком

Для подачи охлаждающей жидкости к радиатору в автомобилях есть расширительный бачок, который представляет собой пластиковую емкость рядом с двигателем.Обычно он соединяется с радиатором с помощью резинового шланга и подает или получает охлаждающую жидкость к радиатору и от него по мере того, как двигатель нагревается или охлаждается.

Со временем и под воздействием температурных изменений этот пластик может ослабнуть, как и прикрепленные к нему детали. Емкость может треснуть или крышка может протечь, что приведет к утечке охлаждающей жидкости.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Или может случиться так, что шланг, идущий к радиатору, изнашивается, что приводит к неплотному соединению, которое позволяет жидкости протекать.

Избегайте утечек охлаждающей жидкости до того, как они произойдут

Один из способов предотвратить утечку охлаждающей жидкости - это соблюдать график регулярного профилактического обслуживания, который включает замену охлаждающей жидкости в радиаторе.Старая охлаждающая жидкость может закиснуть, и, когда это произойдет, она станет кислой и начнет разъедать алюминий в вашем радиаторе.

Регулярное техническое обслуживание также позволяет обнаружить ослабленные и изношенные шланги или другие проблемы, которые могут привести к утечке радиатора.

Если вы заметили признаки утечки охлаждающей жидкости, лучше всего передать машину профессионалу, который найдет и устранит проблему. Этим летом очень важно, чтобы ваша машина оставалась прохладной, чтобы не остаться с перегретым двигателем - или того хуже.

Почему в радиаторе пузыри? в leehillautoservice.

Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна net

Почти все автомобили Фредериксбурга используют замкнутую систему жидкостного охлаждения. Водяной насос обеспечивает циркуляцию охлаждающей жидкости по охлаждающим трубкам радиатора, где она охлаждается и проходит через каналы двигателя и шланги. Охлаждающая жидкость, или антифриз, предназначена для плавного протекания через все охлаждающие каналы без закупорки воздуха.Термостат открывается и закрывается для регулирования потока охлаждающей жидкости для прогрева и циркуляции двигателя. Пузырьки воздуха в охлаждающей жидкости на радиаторе или расширительном бачке означают, что в какой-то момент в систему попал воздух. Это может привести к перегреву или к худшему.

Крышка радиатора выполняет функцию герметичного уплотнения и поддерживает повышенное давление в системе охлаждения. Это также позволяет сбросить давление и охлаждающую жидкость обратно в расширительный / переливной резервуар. Неисправное уплотнение крышки радиатора может привести к попаданию воздуха в систему, часто вызывая пузырьки в расширительном бачке.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Воздушные карманы в системе охлаждения обычно возникают из-за неправильной процедуры промывки или частичного или неполного заполнения радиатора. Воздушные карманы вызывают меньший объем охлаждающей жидкости, что часто приводит к более высоким, чем обычно, рабочим температурам. Будет видно, как из впускной горловины радиатора или внутри расширительного бачка будет пузыриться воздух.

Lee Hill Auto Service часто видит, что взорванные или изношенные прокладки головки блока цилиндров являются одной из наиболее распространенных и очевидных причин пузырей охлаждающей жидкости.Если прокладка головки проходит между водяной рубашкой и внутренней областью рядом с цилиндром, сжатые газы попадут в водяную рубашку и направят воздух через головку в систему охлаждения. Выдутые прокладки головки блока цилиндров создают обильное образование пузырьков внутри радиатора и расширительного бачка. Быстрый перегрев.

Радиаторы ржавеют с возрастом, особенно если они не были промыты и поставлены с надлежащим соотношением антифриза и воды.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Частицы ржавчины, шлама и мусора забивают трубы сердечника радиатора и ухудшают работу термостата и рабочего колеса водяного насоса.Сильный нагрев и ржавчина вызовут кипение охлаждающей жидкости с образованием мелких пузырьков в горловине радиатора или расширительном бачке. Механики автосервиса Lee Hill проведут бесплатный визуальный осмотр и проверку ареометра на незамерзание или предложат простую диагностику, чтобы определить, почему в вашей системе охлаждения есть пузырьки.

Неисправные крышки радиатора - Радиаторы для грузовиков

Плохая крышка радиатора может вызвать множество проблем с системой охлаждения. Вы можете подумать, что единственная цель крышки радиатора вашего грузовика - это добавление охлаждающей жидкости в радиатор, но это не так.Ваша крышка радиатора намного важнее, чем думает большинство людей, и хотя добавление охлаждающей жидкости для предотвращения перегрева важно, это не истинная картина всего, что ваша крышка радиатора делает для вас.

Крышка радиатора является ключом к правильному функционированию вашей системы охлаждения.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Каждому водителю важно знать, как устроена крышка радиатора.

КРЫШКА ДЛЯ ВАШЕГО РАДИАТОРА
  • Позволяет добавлять жидкость
  • Герметизирует вашу систему охлаждения
  • Позволяет повысить давление в системе охлаждения до определенной точки
  • Повышает температуру кипения системы охлаждения для предотвращения перегрева
  • Сброс избыточного давления для защиты компонентов системы охлаждения от повреждений
  • Перекачивает перегретую охлаждающую жидкость в расширительный бачок для предотвращения утечки жидкости и образования воздушных карманов
  • Создает вакуум для повторного улавливания выпущенной охлаждающей жидкости по мере охлаждения вашей системы

Уплотнения крышки радиатора

Крышки радиатора имеют несколько уплотнений, необходимых для контроля охлаждающей жидкости.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Основное уплотнение находится на внутренней стороне крышки и работает с подпружиненным плунжером. По мере того как ваш автомобиль нагревается, охлаждающая жидкость расширяется, и давление возрастает. Если давление продолжает расти и превышает предел, удерживаемый уплотнением крышки радиатора, внутренняя пружина и плунжер начнут двигаться. Затем уплотнение позволяет нагретой охлаждающей жидкости проходить в резервуар перелива. Когда давление будет достаточно сброшено, пружина крышки радиатора позволит плунжеру закрываться, останавливая вентиляцию.Второе уплотнение используется для создания вакуума. Когда ваш грузовик остынет, это уплотнение позволит стравливать охлаждающую жидкость из перепускного бачка в радиатор, помогая поддерживать надлежащий уровень охлаждающей жидкости.

Давление крышки радиатора

Крышка радиатора должна удерживать и сбрасывать давление для правильной работы. Для вашей системы охлаждения важно иметь рекомендованную герметичную крышку, не слишком высокое и не слишком низкое давление.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Вы также должны знать, как опрессовать крышку радиатора, чтобы убедиться, что она удерживает и сбрасывает давление должным образом.Неисправная крышка радиатора может вызвать множество проблем с системой охлаждения, включая лопнувшие шланги.

Крышка радиатора Вакуумный

Если вы посмотрите в центр нижней части крышки радиатора, вы увидите пластину из латуни или нержавеющей стали. Эта тарелочка всегда должна свисать и казаться незакрепленной. Эта круглая пластина действует как обратный клапан, который работает только в одном направлении. Когда температура в вашем двигателе начинает снижаться, охлаждающая жидкость сжимается в объеме. Когда объем охлаждающей жидкости сокращается, давление в радиаторе создает вакуум, который заставляет круглую пластину опускаться вниз и открывает обратный клапан.

Как только обратный клапан на крышке радиатора открывается, охлаждающая жидкость всасывается через трубку, ведущую к резервуару радиатора, и заполняет радиатор автомобиля.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Это очень эффективная система, поскольку она выталкивает и вытягивает жидкость при каждом температурном цикле. Он выталкивает жидкость в резервуар, когда радиатор слишком горячий, и вытягивает жидкость из резервуара радиатора обратно в радиатор, когда двигатель охлаждается. Важно, чтобы вакуум работал, поскольку вам нужно вернуть всю выпущенную охлаждающую жидкость обратно в радиатор, чтобы предотвратить образование воздушных карманов или пузырьков воздуха.

Диагностика проблемы системы охлаждения
  1. Крышка радиатора, застрявшая в закрытом состоянии и не выпускающая жидкость или давление, может привести к повышению давления до недопустимого уровня. Это высокое давление может вызвать утечку в радиаторе или разрыв шланга.
  2. Если крышка радиатора застряла открытой, это не позволит вашей системе охлаждения достичь необходимого давления. Ваша точка кипения будет ниже, и в системе охлаждения не будет должного давления.
  3. Если у вас сломался шланг радиатора, это может быть из-за крышки радиатора.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Неисправная крышка радиатора, которая не выпускает вакуум должным образом и не забирает охлаждающую жидкость из переливного бачка, может привести к разрушению шлангов радиатора при охлаждении системы.
  4. Стандартная крышка радиатора обычно выдерживает давление от 14 до 16 фунтов на квадратный дюйм. Дополнительное давление, создаваемое специальными крышками или крышками с более высокими характеристиками, обычно не требуется, а дополнительное давление, создаваемое этими типами крышек, может вызвать отказ радиатора или другие сбои системы охлаждения. Если ваша система охлаждения слабая, и у вас есть небольшие утечки в радиаторе, прокладке головки или шлангах, вы можете уменьшить давление, которое будет удерживать ваша крышка.Может быть, крышка в 7 фунтов будет лучше, но только до тех пор, пока вы не почините свою систему. Из соображений безопасности мы рекомендуем использовать на вашем автомобиле только рекомендованные заводом-изготовителем детали и настройки.

Во время любой проверки системы охлаждения грузовика будет разумно проверить крышку радиатора.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Посмотрите на резиновые уплотнения и пружину и убедитесь, что все в порядке. Также рекомендуется провести испытание крышки под давлением, чтобы убедиться, что она держится, а затем сбрасывает давление при правильных настройках для вашего автомобиля.

Если у вас есть протечка крышки радиатора или проблема с крышкой радиатора, просто замените крышку. Большинство цен на замену крышки радиатора ниже 10 долларов, и не стоит рисковать, не меняя крышку. Если вы не уверены, что крышка радиатора плохая, все равно замените ее. При цене 10 долларов нет абсолютно никаких причин, по которым замена крышки радиатора когда-либо будет плохой идеей.

Также во время осмотра системы охлаждения вашего автомобиля убедитесь, что в переливной бачке есть жидкость. Треснувшая переливная бутылка снимет защитную сетку и может привести к перегреву.Есть крутая линия заливки. Убедитесь, что на этой линии есть охлаждающая жидкость, когда автомобиль остынет.

Настройка вашей системы охлаждения

Системы охлаждения - одна из самых важных систем в двигателе.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Работа слишком горячего двигателя может привести к поломке жидкостей и деталей, что в конечном итоге может привести к катастрофической поломке. В то же время слишком холодный двигатель может быть неэффективным и плохо работать.

Двигатели традиционно охлаждались двумя способами: воздушным и водяным.Многие старые автомобили и даже некоторые новые мотоциклы оснащены двигателями с воздушным охлаждением. Однако для большинства современных автомобилей требуются системы с жидкостным охлаждением.

Система с жидкостным охлаждением обычно включает радиатор, вентилятор, термостат, водяной насос, резервуар для охлаждающей жидкости и точку заправки. Тип бака с охлаждающей жидкостью и расположение точки заправки могут различаться в зависимости от системы. Во многих современных автомобилях радиатор устанавливается ниже двигателя. Так как радиатор расположен ниже двигателя, требуется точка сброса давления и заполнения выше, чем у двигателя.Это достигается с помощью расширительного бачка.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Когда радиатор достаточно высокий, чтобы действовать как точка наполнения и сброс давления, расширительный бак не обязательно. В этих случаях вместо этого может использоваться резервуар для восстановления.

В системах с жидкостным охлаждением создается повышенное давление для повышения температуры кипения охлаждающей жидкости. Температура кипения смеси охлаждающей жидкости 50/50 составляет 226 градусов по Фаренгейту при 0 фунтах на квадратный дюйм. При 16 фунтах на квадратный дюйм точка кипения смеси 50/50 составляет 267 градусов по Фаренгейту. Один из самых простых способов отличить расширительный бак от резервуара утилизации - это то, является ли резервуар частью находящейся под давлением части системы охлаждающей жидкости или нет.

Установка расширительного бачка:
Расширительный бачок является частью секции охлаждающей жидкости, находящейся под давлением. Расширительный бачок легко узнать по горловине и крышке. Поскольку резервуар находится под давлением, потребуются крышка и горловина с номинальным давлением (показано справа).Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Сброс давления в расширительном бачке должен быть наивысшей точкой в ​​вашей системе охлаждения.


Расширительный бачок сконструирован таким образом, чтобы в баке оставалось место для расширения охлаждающей жидкости.Если расширительный бачок переполнен, из него будет сливаться охлаждающая жидкость, когда система достигнет рабочей температуры.

Расширительный бак также может использоваться как точка наполнения системы. При использовании расширительного бачка радиатор не требует крышки для сброса давления. Крышка расширительного бачка будет выполнять те обязанности, которые традиционно выполняла крышка на радиаторе. Увеличение емкости системы и обеспечение более удобной точки заправки - одно из преимуществ расширительного бака.

Сборка / установка резервуара-резервуара:

Напротив, резервуар для сбора / резервуара обычно имеет вентилируемую крышку и не обязательно должен быть выше головок цилиндров. Задача резервуара для сбора / накопления - удерживать хладагент, который выходит из системы сброса давления, когда хладагент горячий и расширяется.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна Когда система охлаждается, эффект охлаждения создает вакуум, который втягивает эту охлаждающую жидкость обратно в систему.

Резервуар для регенерации охлаждающей жидкости / резервуар дает системе возможность слить и заправить охлаждающую жидкость, когда это необходимо для поддержания необходимого давления.Это позволяет системе постоянно поддерживать полную емкость охлаждающей жидкости.

Резервуар рекуперации / накопительный бак может использоваться вместе с расширительным баком или может быть подсоединен к радиатору, имеющему сброс давления.

Однако резервуар для сбора / накопления не следует путать с уловителем. Резервуар для сбора / накопления будет либо подсоединен к дну резервуара, либо будет иметь внутренний шланг, ведущий к дну, так что хладагент может быть втянут обратно в систему. С другой стороны, улавливающий бак обычно имеет водопровод в верхней части бака и не имеет шланга, идущего вниз.Улавливающий бак служит для сбора вытесненной охлаждающей жидкости, которая впоследствии сливается из этого бака.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна В то время как и резервуар для утилизации / резервуара, и резервуар-уловитель содержат излишки охлаждающей жидкости, резервуар для восстановления / резервуар автоматически вернет охлаждающую жидкость обратно в систему, где в качестве резервуара-уловителя будет удерживаться охлаждающая жидкость до тех пор, пока она не будет опорожнена.

Если вы хотите узнать больше об особенностях, которые следует учитывать при выборе резервуара, откройте Руководство разработчика алюминиевых резервуаров, нажав кнопку ниже.

Подпишитесь на кантонский блог вверху страницы, чтобы получать новые сообщения.

.Неисправность крышки расширительного бачка: Крышка расширительного бачка: зачем она нужна

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
