Назначение, специфические особенности устройства и принцип работы стартера автомобиля

Как известно, для запуска двигателя автомобиля нужно несколько раз провернуть коленчатый вал. На первых машинах этим занимались вручную. Но сейчас все автомобили оснащены стартерами, которые позволяют вращать вал без каких-либо усилий. Водителю требуется лишь вставить ключ в замок и провернуть его в третье положение. Далее мотор без проблем запустится. Что являет собой данный элемент, каково назначение и принцип работы стартера? Об этом мы поговорим в нашей сегодняшней статье.

Назначение

За счет оборотов коленвала двигатель вырабатывает энергию, необходимую для движения автомобиля. Но проблема в том, что в неподвижном состоянии мотор не может выдавать какой-либо энергии.

Отсюда возникает вопрос о его запуске. С этой целью и был придуман стартер. Принцип работы его рассмотрим немного позже. Данный элемент способен раскрутить вал при помощи электродвигателя и внешнего источника питания. В качестве последнего используется аккумуляторная батарея. В зависимости от модели и типа автомобиля мощность стартера может быть разной. Но для большинства легковых машин достаточно 3-киловатного электродвигателя.

Устройство

В конструкцию данного элемента входит несколько деталей:

• Якорь стартера. Изготавливается из легированной стали. На нем запрессовываются коллекторные пластины, а также сердечник.
• Втягивающее реле стартера. Принцип работы его предельно прост. Реле служит для подачи питания на электрический двигатель в случае поворота ключа зажигания. Также реле выталкивает обгонную муфту. В конструкции элемента присутствует подвижная перемычка и силовые контакты.
• Обгонная муфта (в простонародье – «бендикс»). Являет собой роликовый механизм, что передает через шестерню зацепления крутящий момент на венец маховика.
• Щетки. Служат для подачи тока на пластины якоря стартера. Благодаря щеткам возрастает мощность электрического двигателя в момент его зацепления с маховиком.
• Корпус. Именно в нем объединены все вышеперечисленные элементы. Обычно корпус имеет цилиндрическую форму. Внутри его также находится сердечник и обмотка возбуждения.

Подобную конструкцию имеют все современные стартеры. Отличия могут быть лишь минимальными. Так, на автомобилях с автоматической коробкой стартер оснащается удерживающими обмотками. Они служат для того, чтобы машина не завелась на «драйве» и других режимах, кроме «нейтрали».

Типы

Различают несколько типов механизмов:

• С редуктором.
• Без него.

Принцип работы стартера последнего типа заключается в непосредственном контакте с вращающейся шестерней. Основной плюс такой конструкции – высокая ремонтопригодность и стойкость к повышенным нагрузкам.

Но на большинстве автомобилей устанавливается элемент с редуктором. Принцип работы стартера такого типа будет рассмотрен далее. По сравнению со своим аналогом, редукторный элемент имеет более высокий КПД, потребляет меньше тока, обладает малыми размерами и сохраняет высокие эксплуатационные характеристики на протяжении всего периода работы.

Принцип работы

Поскольку данный элемент работает от аккумулятора, обязательным условием для его запуска является наличие в сети напряжения 12В и выше. Как правило, при запуске стартера напряжение «проседает» на 1-1,5В, что весьма существенно. В связи с этим не рекомендуется долго крутить стартер (более пяти секунд), поскольку можно запросто разрядить аккумулятор. Принцип работы стартера автомобиля довольно простой. Сперва водитель помещает ключ в замок и проворачивает его в крайнее положение. Так он запустит систему зажигания. Для запуска стартера требуется провернуть ключ еще раз. В это время контакты замкнутся, и напряжение перейдет через реле на втягивающую обмотку. Само реле может издавать характерный щелчок. Это говорит о том, что контакты замкнулись.

Далее якорь втягивающего элемента передвигается внутри корпуса, тем самым выдвигая бендикс и вводя его в зацепление с венцом маховика. Когда якорь достигает конечной точки, происходит замыкание контактов. Напряжение поступает на обмотку электромотора стартера. Все это приводит к вращению маховика двигателя. Одновременно с ним вращается и сам коленчатый вал мотора. В сами цилиндры начинает поступать горючая смесь, и загораются свечи. Таким образом мотор приводится в действие.

После того как скорость вращения маховика превысила частоту вращения вала стартера, из зацепления выходит бендикс. Он, благодаря возвратной пружине, устанавливается в исходное положение. Одновременно с этим ключ в замке возвращается в исходное положение. Прекращается подача электроэнергии на стартер.

Таким образом, принцип работы стартера (ВАЗа в том числе) направлен на кратковременное вращение маховика, благодаря чему производится запуск ДВС. Элемент прекращает свою работу, как только мотор успешно завелся.

Что будет, если не выключить стартер на работающем двигателе?

Зачастую такие проблемы наблюдаются при вышедшей из строя возвратной пружине. Если стартер будет продолжать вращаться с маховиком, вы услышите характерный громкий скрежет. Он происходит потому, что скорость вращения венца не совпадает с той, что выдает шестерня стартера (разница в 2 и более раза). Такое может случаться и из-за сломанного замка зажигания.

Отметим, что подобный процесс очень вреден для шестерен и для стартера в целом. Даже кратковременный хруст может повлечь серьёзные проблемы с электродвигателем.

Требования к стартеру

Данный механизм должен соответствовать нескольким требованиям:

• Надежность. Подразумевается отсутствие поломок в ближайшие 60-80 тысяч километров пробега).
• Возможность запуска в условиях низких температур. Очень часто стартер плохо крутит при температуре -20 и ниже. Но обычно виной тому является холодный электролит в АКБ. Чтобы его разогреть, перед запуском рекомендуется пару раз «поморгать» дальним светом.
• Способность механизма к многоразовому запуску в течение короткого периода времени.

Заключение

Итак, мы выяснили, что собой являет стартер, его принцип работы. Как видите, это неотъемлемый элемент любого современного автомобиля. Если он выйдет из строя, запустить мотор можно будет лишь «с толкача» (а на машинах с АКПП – и вовсе невозможно). Поэтому нужно следить за его состоянием и не игнорировать поломки.

Стартер — назначение, устройство и принцип работы

Подготовил студент группы 121-с
Бабушкин Юрий
Современные пусковые устройства легко запускаются одним поворотом ключа в замке зажигания. Но за
каждым элементом процесса пуска скрывается целый ряд сложных технических операций – от запуска
стартера, контроля зацепления шестерни привода стартера и зубчатого венца маховика и до схемы
блокировки, служащей для того, чтобы стартер не запускался при работающем двигателе.
Все компоненты стартера должны быть тщательно подобраны, чтобы слаженно и долговремено работать и
выдерживать огромное число запусков двигателя. У легкового автомобиля при движении по городу и пробеге
около 15000 км это около 2000 запусков двигателя в год.
Принцип действия
Двигатель внутреннего сгорания начинает самостоятельно работать при условии, что его коленчатый вал
вращается с определенной (пусковой) частотой, при которой обеспечивается нормальное протекание
процессов смесеобразования, воспламенения и сгорания топлива.
Пусковая частота вращения бензиновых двигателей составляет 40-50 об / мин. У дизелей необходимо вращать
коленчатый вал с большей частотой (100-250 об / мин), так как при медленном вращении сжимаемый воздух
не нагревается до необходимой температуры и топливо, впрыснутое в камеру сгорания, не воспламеняется.
Эти частоты вращения взяты для примера при плюсовой температуре окружающего воздуха. При минусовых
температурах скорость вращения необходима большая.
Стартер – устройство, обеспечивающее вращение коленчатого вала с пусковой частотой. При прокручивании
двигателя стартер должен преодолеть момент сопротивления, создаваемый силами трения и компрессией, а
при включении – и момент инерции вращающихся частей двигателя. Составляющие, которые определяют
развиваемый стартером крутящий момент, зависят от объема и конструкций двигателя, числа цилиндров,
степени сжатия, вязкости масла и частоты вращения.

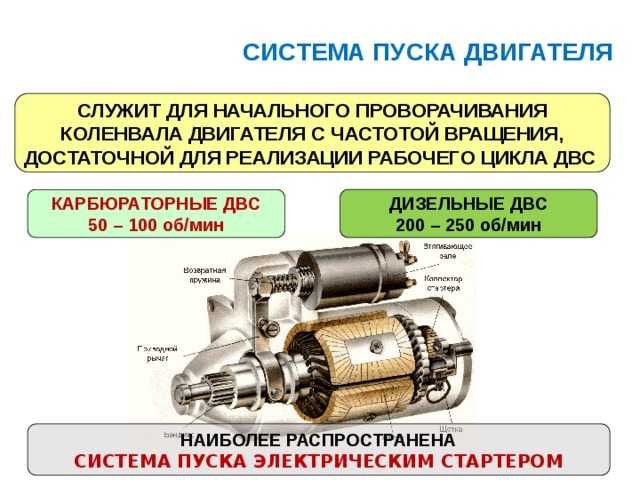

Стартер состоит из электродвигателя постоянного тока, механизма привода и механизма управления.
Конструкция электродвигателей почти одинакова у всех стартеров. Статоры стартеров изготовляются либо из
постоянных магнитов четырех или шестиполюсными (нового образца), либо последовательного возбуждения
четырехполюсными обмотками.
Для уменьшения частоты вращения якоря в режиме холостого хода применяют электродвигатели смешанного
возбуждения. Передача крутящего момента от стартера к коленчатому валу осуществляется через шестерню,
находящуюся в зацеплении с зубчатым венцом маховика. Для увеличения крутящего момента на коленчатом
валу применяется понижающая передача с передаточным числом 10-15. Шестерня стартера должна находиться
в зацеплении с зубчатым венцом только во время пуска двигателя. Для этого шестерня и вал электродвигателя
снабжены шлицами, которые допускают осевое перемещение шестерни по валу для сцепления и расцепления
ее с зубчатым венцом маховика. Перемещение шестерни в современных стартерах осуществляется
электромагнитным реле, подвижной сердечник которого через рычаг передает на шестерню осевое усилие.
Работой электромагнитного реле управляет водитель через замок зажигания и разгрузочное реле. После пуска
частота вращения коленчатого вала достигает 1000 об / мин. Если при этом вращение будет передаваться на
якорь стартера, его частота вращения повысится до 10000-15000 об / мин.
Даже при кратковременном увеличении частоты вращения якоря до такой величины (пока водитель не
отключит стартер) возможен разнос якоря. Для предохранения якоря стартера от разноса усилие от вала якоря
к шестерне привода у большинства стартеров передается через муфту свободного хода (бендикс). Муфта
обеспечивает передачу крутящего момента только в одном направлении – от вала якоря к маховику.
На автомобилях применяют стартеры с электромагнитным включением и дистанционным управлением.

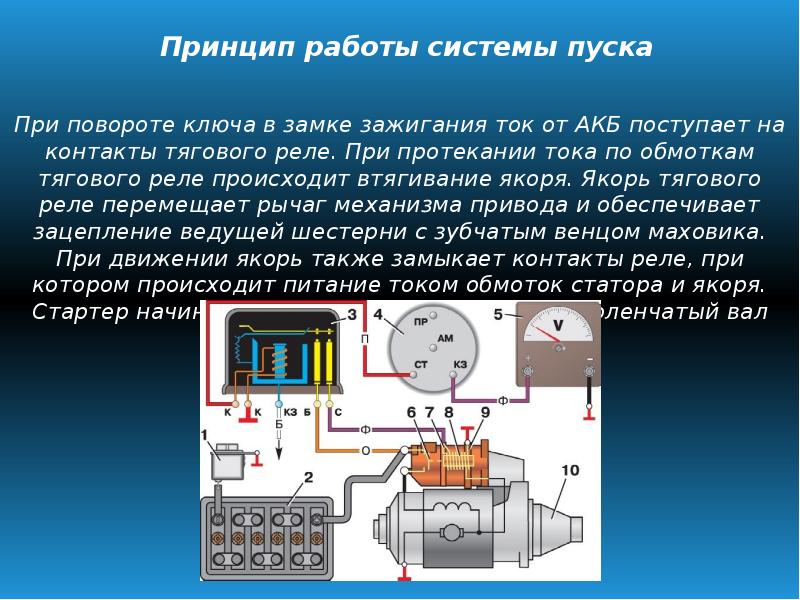

Принцип работы стартера заключается в следующем: При замыкании контактов замка зажигания по
втягивающей обмотке электромагнита протекает ток, плунжер электромагнита втягивается и включается
удерживающая обмотка электромагнита. Плунжер электромагнита и соединенный с ним рычаг (вилка)
перемещает шестерню бендикса. Одновременно плунжер давит на пластину, которая в момент ввода шестерни
в зацепление с венцом маховика замыкает контакты. Ток через замкнутые контакты поступает в обмотку
электродвигателя, и якорь начинает вращаться.

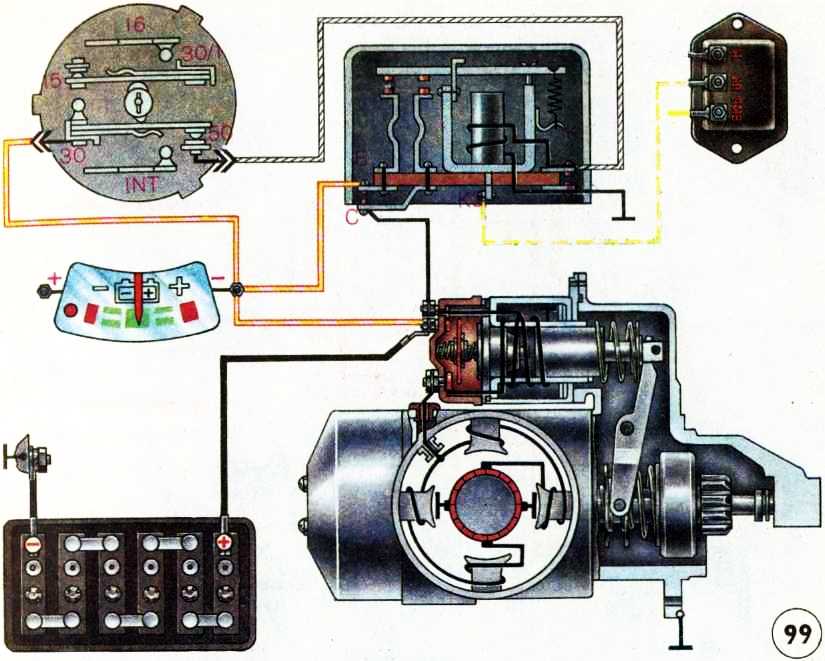

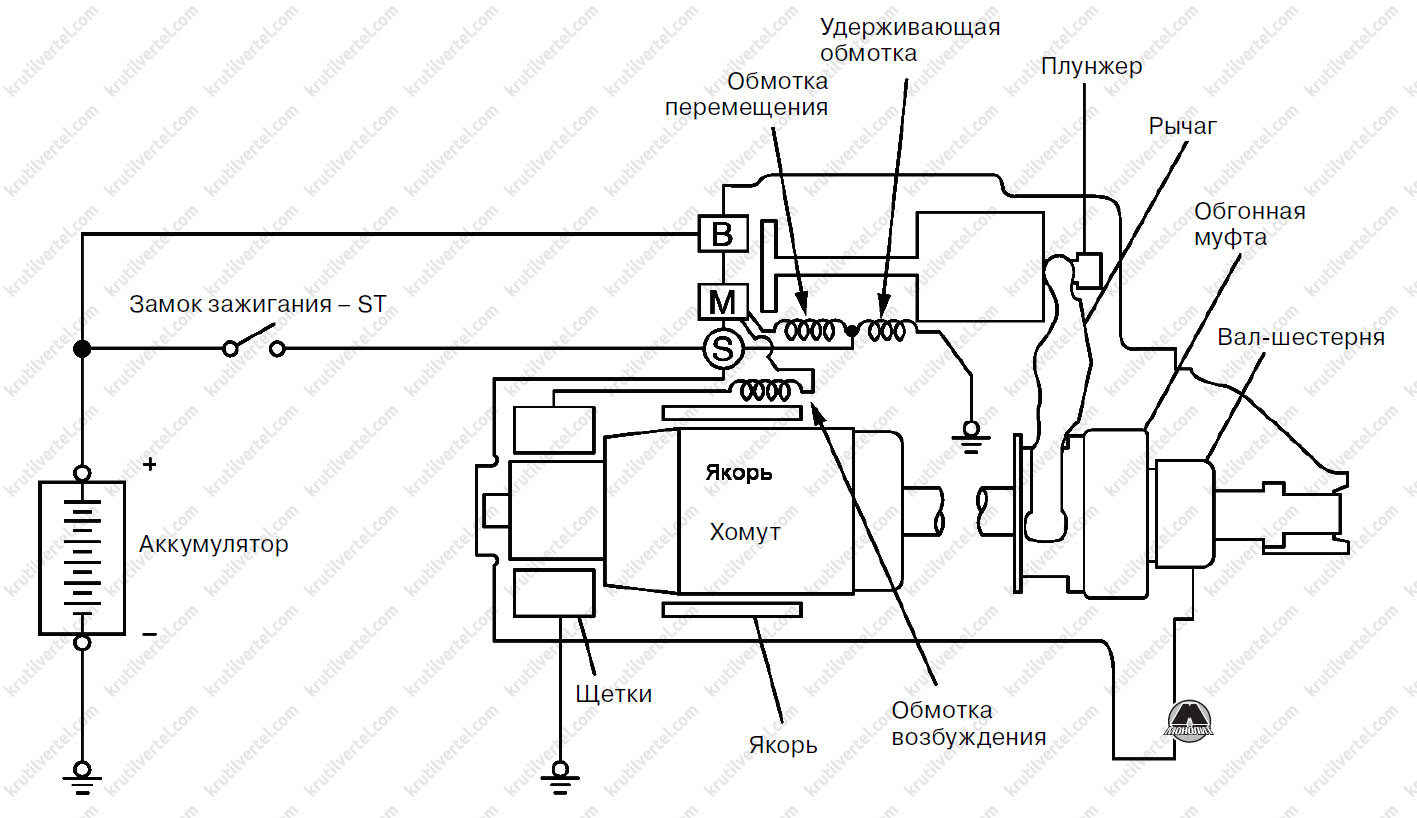

Рисунок – Схема включения стартера
После пуска двигателя водитель с помощью замка зажигания
разрывает цепь 50 обмотки электромагнита.
Под действием пружины размыкаются контакты
электромагнита, и шестерня бендикса возвращается в
исходное положение.

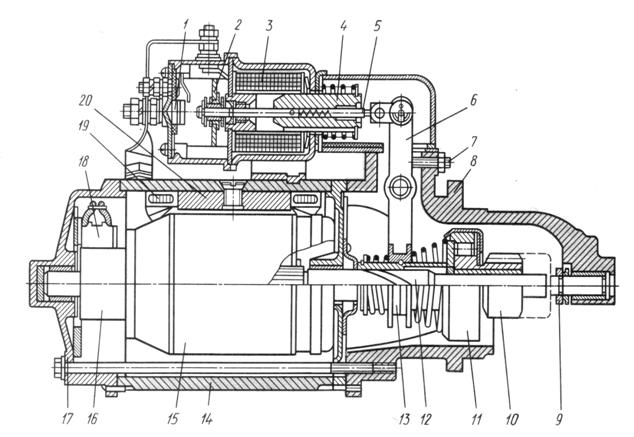

Рисунок – Устройство стартера
Спасибо за просмотр!
