Правильная настройка сабвуфера в машине
Для того, кто во время поездок за рулем любит послушать качественную музыку, а не просто «бубнение» радио на автомобильной магнитоле, важно иметь хорошую акустическую систему в салоне транспортного средства. Важной частью этой системы является сабвуфер. Именно эта часть дает возможность почувствовать глубину звучания музыки. Это касается не только молодых людей, которые обожают реп или рок, так как низкие частоты присутствуют во всех типах музыки. Почувствовать полный диапазон даже классической музыки возможно только при наличии данного устройства, ведь колонки, помещённые в двери авто, не позволяют услышать низкие басы. Но установка сабвуфера должна проходить по определённым правилам, чтобы звучание было максимально приятным и доставляло удовольствие на протяжении всей поездки. В данной статье мы рассмотрим, как настроить сабвуфер в машине. Сегодня существует довольно большое количество различных программ, которые могут самостоятельно настроить звучание низов, но получаемый результат после такой настройки «саба» редко устраивает меломанов, и они предпочитают всё делать вручную.
Какой должна быть правильная настройка сабвуфера в машине?
Настройкой сабвуфера нужно заниматься ещё на этапе проектировки короба для динамика. Во время этого учитывается множество различных параметров: музыка, которую чаще всего будет слушать владелец, усилитель, который будет работать с динамиком и автомобиль, в котором будет стоять сабвуферный корпус.
При проектировании короба важную роль играют и параметры динамика, которые определяют, в каком акустическом оформлении он сможет работать. Например, если динамик способен хорошо играть в фазоинверторном корпусе, его порт можно настраивать как выше, так и ниже, в зависимости от предпочитаемой музыки.
Конечно, если вам достался сабвуфер в заводском корпусе, возможности его настройки ограничены. Но при грамотном подходе добиться приемлемого звучания вполне реально. С чего начать настройку сабвуфера?
Рекомендации экспертов
Прежде чем приступить к настройкам, рекомендуется прослушать несколько знакомых композиций, запустить тестовый диск.
Только убедившись, что музыка звучит неправильно, можно вооружаться отверткой и начинать активные действия по регулировке.
Настраивая звучание, не стоит торопиться. Экспериментируйте с настройками, чтобы добиться звучания музыки, которое будет доставлять вам удовольствие. Правильно настроенный усилитель сабвуфера даст возможность наслаждаться мощным звуком.
Настройка LPF (low pass filter) фильтра
Естественно, динамик должен быть правильно подключён к усилителю. Для начала на сабвуферном усилителе или на головном устройстве надо включить фильтр, который обычно обозначается, как LPF (low pass filter). То есть, этот фильтр позволяет попадать на динамик низким частотам и отрезает при этом высокие. Например, популярная частота среза для сабвуферов — от 50 до 63 Гц.
Первый этап настройки — установить фильтр примерно на такую частоту. Потом это значение нужно будет немного подкорректировать. Причём, если есть возможность использовать LPF на головном устройстве, следует включить его именно там.
В противном случае можно регулировать срез «крутилкой» на усилителе. Включать фильтр на ГУ и усилителе одновременно не нужно.
Бас и сабвуфер, как основа любой человеческой музыки
Даже, извините, блатные песни, которые скрашивают наши минуты поездок в маршрутках и почему-то называются шансоном, даже этот мусор не может отказаться от законов естественного звучания. А нормально воспринимается музыка только в полном, слышимом нашим ухом в меру дара природы, спектре частот. Ручек и переключателей мы установили много. Слишком много, чтобы без определенной базы знаний взять, и быстренько настроить сабвуфер идеально.
Наше ухо может улавливать частоты от 25 до 18 000 Гц. Это огромный диапазон и задача у всей аудиосистемы довольно сложная. За низкие частоты отвечает сабвуфер, его работа — это диапазон от 25 до 160 Гц. Дальше — пока не наше дело. Средние и верхние частоты пролезут везде, только отбавляй, особенно противная нижняя середина — это 950 — 1200 Гц.
На этой частоте водитель объявляет остановки в троллейбусе. Отдельно от музыкального контекста сабвуфер настроить невозможно. Если оставить включенным только его, мы услышим невнятный бубнеж, совсем не напоминающий музыку, а вызывающий ассоциации с фильмом про звездные войны.
Настройка «сабсоника»
После необходимо задействовать фильтр, который называют «сабсоник». По-сути, это фильтр высоких частот, работающий в суббасовой области. Проще говоря, он отрезает от сигнала инфранизкие частоты и пропускает все, что выше. Сабсоник есть не на всех усилителях. Но если ваш динамик работает в акустическом оформлении ФИ или ЧВ, то и усилитель надо выбрать такой, в котором есть такой фильтр.
Зачем он нужен «сабсоник»? Дело в том, что сабвуферный динамик будет пытаться воспроизвести и частоты, лежащие за пределами слышимого диапазона, например 20-25 Гц и ниже. На таких частотах ход диффузора увеличивается, что может привести к выходу катушки из зазора и её повреждению. Сабсоник отрезает всю «инфру» и не позволяет динамику превысить ход.
К тому же, качество воспроизведения нужного басового диапазона только улучшается, а громкость увеличивается.
Настраивать «сабсоник» следует примерно на 5 Гц ниже частоты настройки порта фазоинвертора. Например, если частота его настройки 35 Гц, то настраивать сабсоник надо на 30 Гц. Чтобы сделать это, нужно включить переключатель и вращать «крутилку» до требуемых цифр.

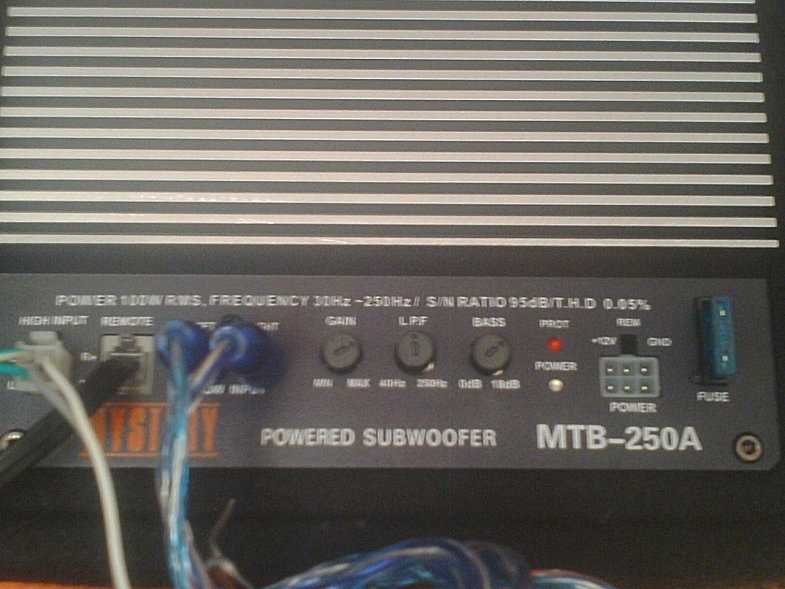

Как настроить усилитель (моноблок) для сабвуфера своими руками.
Всем привет, в этой статье речь пойдет о грамотной настройке моноблока или усилителя , который воcпроизводит ваш сабвуфер. Настройка не так сложна, как кажется на первый взгляд. На каждом усилителе есть несколько «Крутилок». Это и есть основные настройки . О них и пойдет речь.
1) Параметр который есть на всехусилителях называется GAIN или он же Level. На простом языке это громкость вашего сабвуфера. В некоторых усилителях комплектуется отдельный регулятор громкости.
2) Фильтр LPF.
Этот фильтр отвечает за срез ВЫСОКИХ частот например от 50 Гц до 40000 Гц Часто этот параметр выставляют на 70-90 Гц.
(То есть если выставить на 70 Гц, то ваш сабвуфер не будет забираться выше 70 Гц)
3) Фильтр SUBSONIC .
Этот фильтр Срезает все низкие частоты. Ваш сабвуфер не играет ниже 15 Гц. Вернее он играет(без сабсоника) , но человек этих частот просто не слышит, а Моноблок забирает энергию на воспроизведение этих не эффективных в нашем случае частот. Да и не каждый сабвуфер готов воспроизводить частоты ниже 20гц без последствий.
Например наш сабвуфер запилен в короб с настройкой 35 Гц. Я бы сделал срез на 10 Гц ниже. Выставил параметр на 25 Гц. Получается что мы срезали все частоты от 0 до 25 Гц ( сабвуфер не будет их воспроизводить , а Моноблок перестает тратить бесполезную энергию) В отдельном случае сабсоник режут на 10 а то и 15 Гц, Это любители мощных аудиосистем, и с ураганом в салоне.
4)Phase — это параметр переключения фаз.
Предположим Сабвуфер начинает свою работу с первого движения вверх или вниз. Phase переключает первое движение ВВЕРХ или ВНИЗ.
Нужен он для подключения сабвуферов в мостовом режиме через несколько моноблоков. (в одном коробе 2 сабвуфера, каждый подключен к своему моноблоку. Параметр фаз выставляем на двух моноблоках так, чтобы сабвуферы начинали свое движение в ТАКТ друг с другом.
5) Параметр BASS BOOST.
Самая любимая «крутилка» неопытных любителей громкого басса. Они выставляют ее на MAX и радуются «Искаженному» пердежу (Прошу прощения, но по другому я это назвать не смогу)
Bass boost это усилитель басса, но мало кто знает что при повышении низких частот усилитель теряет свой КПД и начинает воспроизводить грубые искажения .
Сабвуфер принимает эти искажения в виде хрипа и залипания, и получается КЛИП сабвуфера. А КЛИП разрушает сабвуфер. То же самое касается любых усилителей баса этого параметра на различных магнитолах, и других устройств типа смартфонов , планшетов и тд.
BASS BOOST это вред вашим динамикам! Всегда выставляем этот параметр на MIN
Что нужно знать о фильтрах
Ещё одна вещь, которую надо помнить о фильтрах — ни один из них не отрезает сигнал резко, как ножом.
То есть, не бывает такого, чтобы LPF был настроен на 63 Гц, а на 64 Гц звука уже не было. Все частоты, что выше, будут ослабляться, с плавным спадом. И плавность этого спада будет зависеть от так называемого порядка фильтра.
Фильтр 4-го порядка даст более пологий спад, а фильтр 1-го — более крутой. Некоторые головные устройства позволяют выбирать порядок фильтра. Это имеет значение для настройки «стыка» области работы сабвуфера и мидбасов.
Регулировка уровня входной чувствительности сабвуфера «GAIN» или «LEVEL»
Ещё одним важным этапом в настройке сабвуфера является регулировка уровня входной чувствительности сабвуфера. Он находится на сабвуферном усилителе и обозначается словом «GAIN» или «LEVEL».
Выглядит, как «крутилка» с цифрами, например, от 0,3 до 5 В. Это не уровень громкости, как некоторые ошибочно думают, хотя при установке на максимальные значения громкость действительно увеличивается. Эта функция нужна, чтобы согласовать уровень головного устройства и усилителя.
Настраивают «GAIN» по разным методикам. Но суть их примерно такая: на сабвуфер подаётся музыкальный сигнал в виде синусов с определённой частотой. Уровень входной чувствительности при этом минимальный.
Постепенно увеличивают громкость на головном устройстве, до появления слышимых искажений. После этого ручку громкости поворачивают назад, чтобы звук снова стал чистым. Потом так же настраивают «GAIN», вращая «крутилку» до того, как появятся искажения сигнала. После снова возвращают её немного назад. Более точной будет настройка сабвуфера в машине, если применять в процессе осциллограф.
Настройка акустической фазы сабвуфера
Также важна настройка акустической фазы сабвуфера. Не вдаваясь в нюансы терминологии, следует сказать, что правильная фазировка позволяет обеспечить звучание «саба» спереди, вместе с фронтальными динамиками. Если сабвуфер слышно сзади, из багажника, значит что-то сделано неправильно.
На многих усилителях есть «крутилка» фазовращателя, позволяющая плавно поворачивать фазу.
Поэтому желательно приобретать именно такие усилители. Если такой возможности нет, повернуть фазу можно на ГУ, если у него есть такая функция. Или же можно просто поменять местами плюсовой и минусовой провод на динамике.
Выставление задержек
Следующим этапом настройки сабвуфера в машине есть выставление задержек. Но такое возможно только на процессорном головном устройстве или при наличии внешнего процессора. В некоторых акустических оформлениях, например ФИ, не всегда хорошие импульсные характеристики, поэтому бас может немного запаздывать. Это не всегда приятно на слух.
Например, фронтальные динамики сыграли ноту, а через доли секунды отыграл «саб». Чтобы такого не допустить, корректируют задержки, что позволяет «фронтальной акустике и сабвуферу играть одновременно.
Зачем нужно настраивать сабвуфер в салоне автомобиля
В комплектацию качественных аудиосистем входят сабвуферы, которые могут самостоятельно подстраиваться под магнитолу в автомобиле.
Но существуют так называемые «пассивные» сабы, которые требуют индивидуальной настройки.
Необходимость правильной настройки можно почувствовать, оказавшись в салоне с некорректно работающим низкочастотным динамиком — в машине будет явно ощущаться слишком большой диапазон музыкальных частот, который приводит к резонированию обшивки и дребезжанию всех пластиковых деталей салона. Поездка при громко включенной музыке будет не доставлять удовольствие, а только обеспечит дискомфорт. Чтобы избежать такой ситуации, сабвуфер необходимо настроить индивидуально.
Настройка сабвуфера в авто
01.08.2018
Как настроить сабвуфер в автомобиле? Для того, чтобы разобраться в данном вопросе, нам нужно понимать саму суть настройки сабвуфера. Двумя главными факторами, на которые нам необходимо обращать внимание при настройке, являются диапазон частот воспроизведения и уровень громкости динамика.
Диапазон частот.
Фильтр PLF. В зависимости от стилей музыкальных композиции, прослушиваемых пользователем, мы можем условно выделить диапазон частот от 25-35 Гц до 50-60 Гц (за редким исключением, выше).
Также мы бы рекомендовали обращать внимание на диаметр сабвуферного динамика т.к. чем он меньше, тем выше будет нижняя частота воспроизводимого частотного диапазона. Итак, поехали. Для начала нам необходимо ограничить диапазон сверху, тем самым отсекая те частоты, которые предназначены для мидбасов, и поможет нам в этом фильтр LPF. Для получения желаемого результата необходимо установить значение данного фильтра в районе 50-60 Гц.
Subsonic. Оставлять без внимания нижний частотный диапазон не стоит, ибо зачастую именно он несет разрушительные последствия для сабвуферных динамиков. Всё дело в том, что сабвуфер далеко не всегда способен играть инфранизкие частоты в диапазоне 20-30 Гц, но неопытные пользователи пытаются получить максимум от динамика, добавляют громкости вместо того, чтобы специально спроектировать систему таким образом, чтобы она имела максимальную отдачу в данном диапазоне, что приводит к необратимым механическим разрушениям динамика. Для тог, чтобы защитить сабвуфер от данного явления и существует фильтр Subsonic.
Уровень громкости сабвуфера.
На самом деле, регулировки громкости сабвуфера на усилителе, как таковой, не существует. Зато есть регулировка уровня входной чувствительности (Gain или Level), которая самым прямым образом и влияет на выходную мощность, и, соответственно, громкость. Для правильного согласования уровней нам необходимо запомнить несколько простых шагов:- Делаем громкость на магнитоле на минимум. Уровень входной чувствительности на усилителе тоже устанавливаем в минимальное положение (крутим против часовой стрелки до упора).
- На магнитоле начинаем увеличивать громкость до тех пор, пока не услышим искажения сигнала.
- Теперь, зная порог появления искажений на магнитоле и выкрутив уровень громкости на пару значений ниже данного порога, начинаем крутить регулятор уровня входной чувствительности (по часовой стрелке) до тех пор, пока снова не начнут быть слышны искажения. Снова немного откручиваем регулятор назад и вуаля, готово!
Рассказать друзьям:
Другие посты:
Mitsubishi Outlander GT 2018. Замена акустики
18.06.2019
Nissan X-Trail T32.
Замена штатной акустики11.06.2019
Замена штатной акустики на шкода октавия А7
22.05.2019
Замена штатной акустики на рено дастер
14.05.2019
Замена акустики на шкода октавия тур
28.04.2019
Замена штатной акустики на Киа Соренто
23.04.2019
11.04.2019
Замена штатной акустики в опель корса Д
05.04.2019
3 совета по размещению сабвуфера
УЗНАЙТЕ О ЛУЧШИХ КОЛОНКАХ ДЛЯ ДОМАШНЕГО КИНОТЕАТРА>
Добавление сабвуфера к любой аудиосистеме может улучшить качество прослушивания музыки и фильмов.
Но найти правильное место для сабвуфера очень важно, особенно в системе домашнего кинотеатра.
Вот три совета, которые помогут найти идеальное место для сабвуфера:
1. Обратите внимание на шнуры
спрячьте провода, где бы вы ни разместили сабвуфер. На провода, лежащие на полу, легко наступить, и со временем они могут повредить проводное соединение между сабвуфером и ресивером. Кроме того, провода на открытом воздухе могут стать причиной того, что ваш питомец может споткнуться или стать игрушкой для жевания. (Помните Рождественские каникулы National Lampoon? )
2. Углы и стены
Сабвуфер, размещенный в углу комнаты, может увеличить мощность сабвуфера, в результате чего сабвуфер будет звучать громче. Попробуйте поставить сабвуфер в угол и посмотреть, как он звучит. Однако, в зависимости от вашей площади, угол может оказаться неподходящим вариантом для вашего сабвуфера, если он находится слишком далеко от вашей зоны прослушивания.
Кроме того, непосредственная близость сабвуфера к плоской стене может вызвать резкий, грохочущий, неприятный звук. И если ваш сабвуфер имеет портированную конструкцию (сабвуфер с отверстием для воздушного потока), вы должны держать его в два раза больше диаметра порта (обычно 6-12 дюймов) на расстоянии от стены, чтобы воздух мог выходить из порта. .
3. Метод поиска оптимального места
Размещение сабвуфера в углу комнаты может увеличить его выходную мощность и сделать его звучание громче.
Преимущество сабвуфера (особенно беспроводного сабвуфера) в том, что его можно разместить практически в любом месте на вашей площади. Не существует формулы для определения лучшего места. И это действительно ваши личные предпочтения.
Чтобы найти удовлетворительное звучание сабвуфера, начните с подключения сабвуфера и включения музыки или фильма с большим количеством басов.
Затем сядьте в том месте, где, по вашему мнению, вы будете слушать музыку и фильмы чаще всего. Перемещайте сабвуфер, пока сабвуфер не зазвучит идеально. Если у вас есть семья, соседи по комнате или вы часто развлекаете других, убедитесь, что вы видите, как звучит сабвуфер в других местах, где будут сидеть ваши слушатели.
Если у вас есть большое пространство, которое вы пытаетесь покрыть ровным, объемным басом, и не можете найти подходящее место для идеального звучания, вы всегда можете добавить второй сабвуфер, чтобы выровнять звук. (И больше басов всегда приветствуется в нашей книге!)
Время отключения звука: где бы ВЫ разместили сабвуфер для оптимальной работы?Подпишитесь на информационный бюллетень Klipsch и получайте последнюю информацию о выпусках продуктов, обновлениях прошивки и многом другом!
Как настроить сабвуфер: наше экспертное руководство по размещению в помещении и средствам управления
При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию.
Вот как это работает.
Сабвуфер — очень важное оружие в арсенале меломана, стремящегося к идеальному звуку. Несмотря на то, что могут говорить их спецификации и заявления их производителей, очень немногие громкоговорители Hi-Fi — даже самые большие напольные модели — могут воспроизводить самые низкие музыкальные частоты при соответствующих уровнях громкости.
Для этого требуется правильно настроенный сабвуфер: громкость, частота кроссовера и фаза которого настроены таким образом, что выходной сигнал сабвуфера идеально интегрируется с выходным сигналом основного стерео или фронтальных/основных громкоговорителей… в этом и заключается проблема . Очень немногие люди — даже специалисты — способны сделать это на слух, и до недавнего времени измерительное оборудование, необходимое для правильной настройки сабвуфера, было непомерно дорогим. Теперь, благодаря вычислительной мощности любого смартфона, можно точно откалибровать сабвуфер с помощью смартфона с установленным приложением за 10 австралийских долларов и недорогим компакт-диском с соответствующими тестовыми звуками.
Но прежде чем вы начнете калибровку, давайте посмотрим, как правильно расположить сабвуфер в вашей комнате.
Расположение
О размещении сабвуфера опубликовано много чепухи, самой вопиющей из которых является совет не ставить сабвуфер в угол. Этот совет неправильный… очень неправильный, потому что иногда угол — одно из самых лучших мест для установки сабвуфера! Тем не менее, вам определенно не следует размещать полнодиапазонные громкоговорители в углах (будь то динамики левого или правого канала в системе Hi-Fi или передние левый и передний правый динамики, если это многоканальная акустическая система домашнего кинотеатра). если только этот динамик не был специально разработан для установки в углу (некоторые широкополосные громкоговорители производства Klipsch и Allison были специально разработаны для установки в углу).
Лучший способ найти идеальное положение для сабвуфера — расположить сабвуфер там, где обычно находится ваша голова, когда вы слушаете музыку (и/или смотрите на экран).
Я понимаю, что это может означать некоторое творческое использование сложенных друг на друга ящиков из-под молока и/или предметов мебели, а также временное отодвигание сиденья или дивана, на котором вы обычно сидите, но оно того стоит.
После того, как сабвуфер будет установлен именно в этом положении, подключите его к вашей системе (вам понадобится длинный кабель RCA-RCA, который вы можете купить или одолжить в ближайшем магазине аудиотехники), после чего вы должны начать воспроизведение музыкального трека с большим количеством низких басов. Увеличьте громкость сабвуфера немного выше, чем обычно, чтобы быть готовым к следующему шагу.
Следующий шаг — начать ползать по полу (и нет, я не шучу) с белой изолентой в руке. Когда вы будете ползать, вы услышите, как басы то усиливаются, то слабеют… на самом деле, в некоторых точках комнаты басы могут быть настолько слабыми, что вы едва сможете их услышать. Отметьте все места, где слышен сильный звук, приклеив на ковер белую ленту.
После того, как вы покрыли всю площадь пола, ваш ковер должен быть усеян кусочками белой ленты.
Если вы когда-либо слушали свою систему только сами, теперь вы можете переместить сабвуфер в любое место, где есть кусок ленты, и это будет идеальное положение для комнаты и места для прослушивания. Поскольку у вас обычно есть несколько мест на выбор, выберите наиболее удобное место, где сабвуфер будет наименее заметным и наиболее удаленным. Близость к точке питания будет еще одним соображением. Однако, пока сабвуфер расположен на куске белой ленты, он будет звучать нормально. Однако, если вы регулярно слушаете с другим человеком, вам предстоит сделать еще больше.
Если кто-то обычно слушает с вами музыку или смотрит с вами фильмы, вам теперь придется физически переместить сабвуфер туда, где обычно находится его голова, и повторить весь процесс «ползания по полу», но на этот раз будет идти намного быстрее, потому что вам нужно будет слушать только те места, которые вы уже записали.
Если в какой-то момент бас все еще силен, оставьте ленту на полу. Если в этот момент бас стал слабым, снимите ленту.
Когда вы закончите этот второй процесс «ползания вокруг», на этот раз вы обнаружите, что можете поставить сабвуфер в любое место, где есть лента, и быть уверенным в получении хороших басов в месте прослушивания. Теоретически вы можете продолжить этот процесс для каждого человека, который потенциально может слушать, но количество «хороших» мест сузится, как только вы оставите трех человек. НЕ ПЫТАЙТЕСЬ идти на компромисс, помещая сабвуфер в места, где нет куска белой изоленты!
Дальнейшая подготовка
Вы всегда должны располагать сабвуфер в комнате в том месте, где он лучше всего работает с акустикой, но, если по другим причинам вы уже решили разместить сабвуфер в другом месте (например, там, где он выглядит лучше всего), следующая процедура калибровки по-прежнему обеспечит правильную интеграцию его выходного сигнала с выходом ваших основных динамиков.
Однако, прежде чем начать процесс калибровки, вам сначала необходимо приобрести подходящий тестовый компакт-диск, такой как Stereophile Test CD2 (более подробная информация ниже), смартфон iOS или Android и подходящее приложение Real Time Analyzer (подробности ниже). Когда они у вас есть и вы загрузили приложение на свой телефон, вы готовы к работе.
Что бы вы ни делали, НЕ ПОКУПАЙТЕ одно из многих доступных бесплатных приложений для измерения уровня звукового давления или одно из (менее доступных) бесплатных приложений Real Time Analyzer. Все бесплатные приложения, которые я пробовал, содержали навязчивую рекламу, а некоторые из них будут взимать плату за большие объемы данных (или того хуже!) на вашем счету, даже если они не используются. Укусите пулю и заплатите 10 австралийских долларов!
Sourcing Stereophile Test CD2
(Изображение предоставлено Stereophile) Stereophile’s Test CD2 можно приобрести за 12,9 долларов США.9 (плюс почтовые расходы) от Music Direct.
Если вы не живете в США, почтовые расходы составят несоразмерную часть стоимости, поэтому подумайте о покупке нескольких дополнительных музыкальных компакт-дисков, чтобы компенсировать расходы. Кроме того, вы можете купить Test CD2 непосредственно у самой Stereophile за 9,99 долларов США (плюс почтовые расходы) или вы можете купить набор из всех трех тестовых дисков Stereophile (Test CD1, Test CD2 и Test CD3) в комплекте за 24 доллара США.
Чтобы купить напрямую у Stereophile, подробная информация ЗДЕСЬ:
ПРЕДУПРЕЖДЕНИЕ: Если вы собираетесь купить только один компакт-диск, вы НЕОБХОДИМО купить компакт-диск с тестом Stereophile Test CD2, поскольку последний тестовый компакт-диск Stereophile (CD3 с тестом стереофила) НЕТ имеет тестовую дорожку розового шума, которая потребуется для успешного завершения калибровки.
Есть несколько других тестовых компакт-дисков, которые содержат как низкочастотный трель 100 Гц, так и дорожку розового шума, но тестовый компакт-диск Stereophile Test CD2 имеет тройное достоинство: он
(а) наиболее полный (б) самый простой для получения и в) немного дешевле!
Поиск приложения для анализа в реальном времени
Когда-то анализатор в реальном времени стоил бы вам тысячи долларов, что делало его покупку совершенно нецелесообразной для калибровки одного домашнего сабвуфера.
Для Android лучшее доступное приложение RTA стоит 7,49 австралийских долларов и является частью AudioTool, доступного ЗДЕСЬ. поэтому измерения, которые вы делаете, могут быть неверными. Однако частотные характеристики микрофонов смартфонов, с которыми я экспериментировал при подготовке этой статьи, были достаточно плоскими, чтобы можно было провести точную калибровку. Если вы особенно суетливы и хотите использовать откалиброванный микрофон, оба этих приложения позволяют использовать внешний микрофон. Однако для успеха вам понадобится хороший откалиброванный внешний микрофон, для чего я бы рекомендовал Dayton imm-6 от Dayton Audio.
Любой, кто регулярно устанавливает и калибрует сабвуферы, должен использовать портативный RTA профессионального стандарта, такой как NTI XL2 с микрофоном M4260, информацию о котором можно найти ЗДЕСЬ в месте прослушивания, в точке, где была бы ваша голова.
Расположение микрофона на самом деле не имеет значения — главное, чтобы он не был заблокирован — поэтому телефон следует расположить так, чтобы вы могли легко видеть экран и вносить коррективы в параметры измерения (используя экранные «программные» клавиши). После установки оставьте телефон в этом же положении на время процесса калибровки.
Шаг 2: Установите приложение RTA на телефоне в режим SPL, затем установите для «Meter Response» значение «Medium»; и «Взвешивание» на «Плоский» или «Без взвешивания». (Если приложение RTA, которое вы используете, не предлагает ни одну из этих опций, вместо этого выберите «C-взвешивание».) Тон трели 100 Гц на Stereophile Test CD2 (дорожка 16, индекс 4). Во время воспроизведения трели постепенно увеличивайте уровень громкости усилителя/ресивера до тех пор, пока измеритель звукового давления не покажет цифру где-то между 70 дБ BSPL и 80 дБ BSPL, в зависимости от уровня фонового шума в вашей комнате. (См. следующие параграфы.)
Уровень звукового давления (SPL), который вы используете во время калибровки, будет зависеть от уровня фонового шума в вашей комнате, потому что вы не хотите, чтобы окружающий шум мешал измерениям, которые вы делаете во время процедуры калибровки.
Чтобы установить правильный уровень dBSPL, который вы должны использовать, закройте все окна и двери в комнату, в которой вы будете проводить измерения, и выключите кондиционер.
Используя функцию измерения звукового давления, измерьте фоновый уровень шума в вашей комнате. Если он меньше 60 дБ УЗД, используйте уровень калибровки 70 дБ УЗД. Если уровень фонового шума превышает 60 дБ УЗД, необходимо увеличить уровень калибровки на 1 дБ на каждый дБ выше 60 дБ УЗД, поэтому, если уровень фонового шума составляет 63 дБ УЗД, используйте уровень калибровки 73 дБ УЗД. Если фоновый уровень равен 68 дБ УЗЛ, используйте уровень калибровки 78 дБ УЗЛ и т. д….
Фактический уровень, который вы в конечном итоге используете, не важен, но вы должны его записать.
(Изображение предоставлено Future) На приведенном выше рисунке показана версия приложения Audio Tool RTA для Android [http://tinyurl.com/audiotool-app], работающая в режиме SPL на смартфоне Samsung GT-S7562, измеряющая трель 100 Гц (из Stereophile Test CD2, дорожка 16, индекс 4) при 70 дБ УЗД.
Шаг 4: Теперь выключите основные динамики с помощью кнопки «Speakers On/Off» или «Speakers A/B» или, если это невозможно, отсоедините провода динамиков, а затем снова подключите сабвуфер с громкостью сабвуфера. ручка установлена на ноль, ее регулятор фазы установлен на 0 градусов, а регулятор кроссовера сабвуфера установлен на максимально возможную частоту. Теперь снова воспроизведите трель 100 Гц, медленно увеличивая уровень громкости сабвуфера до тех пор, пока уровень звукового давления на вашем телефоне не станет таким же, как в шаге 3.
Оставьте ручку регулировки громкости сабвуфера в этом положении.
Шаг 5 : Теперь измените функцию вашего приложения для смартфона с «SPL» на «RTA» и примените следующие настройки.
- Спектр отображения: 1/3 октавы
- Усреднение: Выкл.
- Пиковый отклик: Выкл. Средний
- Взвешивание: Flat or None
- Диапазон частот: от 20 Гц до 200 Гц
Вы обнаружите, что можете изменять отображаемый диапазон частот на экране, «сжимая» и «разжимая» пальцы по горизонтали экрана.
Шаг 6: Подключите основные динамики! Теперь воспроизведите дорожку 15 (Pink Noise at –20dBFS) на Stereophile Test CD2 и во время воспроизведения регулируйте разрешение экрана по вертикали (сжимая или разводя пальцы), пока каждая горизонтальная калибровка не будет равна 6 дБ, а все вертикальные полосы не загорятся. экран.
Общий указанный уровень SPL не будет таким же, как тот, который вы отметили в шаге 3, но это нормально и не имеет значения. НЕ настраивайте никакие регуляторы громкости, чтобы попытаться получить такое же значение SPL!
Шаг 7: Теперь посмотрите на спектр анализатора третьей октавы на своем телефоне, чтобы увидеть, все ли вертикальные полосы относительно плоские и гладкие на экране. (Как на Фото 2 ниже.)
Не беспокойтесь о том, что все вертикальные полосы немного прыгают вверх и вниз. Это нормально, и вы должны игнорировать это. Хотя измеритель будет выполнять некоторое усреднение, вам также придется использовать свои глаза для «усреднения» вертикальных перемещений. Если все вертикальные полосы на частоте 31,5 Гц и выше имеют одинаковый уровень (в пределах ±3 дБ), все готово: максимальная настройка кроссовера — это наилучшая настройка для вашего сабвуфера для перехода к основным динамикам. Если отклик не находится в пределах ±3 дБ, перейдите к шагу 8. [Не обращайте внимания на уровень самой левой (25 Гц) вертикальной полосы, поскольку его нельзя отрегулировать.
]
На фотографии выше показана частотная характеристика комбинации сабвуфер/сателлитный динамик после калибровки с использованием описанного метода. Результирующая частотная характеристика простирается от 25 Гц до 200 Гц ± 3 дБ, что вы можете видеть, потому что все полосы третьей октавы находятся между калибровками 54 дБ BSPL и 60 дБ BSPL (шкала находится слева на экране). Отклик немного «высокий» для трех третьоктавных полос выше 63 Гц (фактические центральные частоты составляют 80 Гц, 100 Гц и 125 Гц). Некоторая дополнительная настройка могла бы уменьшить уровень здесь на дБ или около того, но я предпочитал звук легкой прямолинейности в этой области, а также хотел показать, что вам не нужно добиваться абсолютной ровности. Получение всех тактов третьей октавы в пределах ±3 дБ в обычном акустически необработанном помещении является хорошим результатом.
Шаг 8: Наблюдая за дисплеем спектра RTA, медленно перемещайте регулятор кроссовера сабвуфера против часовой стрелки из его максимального положения, пока не получите максимально плоскую характеристику.
Если АЧХ относительно ровная, все готово: эта настройка кроссовера — лучшая настройка для вашего сабвуфера для перехода к основным динамикам. Если вы не можете добиться относительно ровной характеристики, перейдите к шагу 9.
Шаг 9: Настройте кроссовер сабвуфера так, чтобы характеристика была наиболее плоской, а затем медленно отрегулируйте фазу, глядя на спектр RTA. . Когда вы настраиваете регулятор фазы, вы должны видеть изменение уровней различных вертикальных полос. После того, как вы испробовали ВСЕ настройки регулятора фазы, верните его в положение, которое дало вам самый плоский отклик, и оставьте его там: все готово. Вы правильно установили регуляторы громкости и фазы вашего сабвуфера в положения, которые позволяют выходу вашего сабвуфера лучше всего интегрироваться с выходом ваших передних левого и правого громкоговорителей.
Шаг 10: Если вы недовольны ровностью АЧХ после выполнения Шага 9, верните регулятор фазы в положение 0°, затем установите регулятор кроссовера сабвуфера в положение, обеспечивающее вторую по величине АЧХ.
, и повторите шаг 9 снова. Если вы все еще недовольны, отрегулируйте кроссовер сабвуфера в положение, которое дало третью самую плоскую характеристику, и повторите шаг 9 снова. Если вы все еще недовольны, продолжайте эту итерацию до тех пор, пока не будете счастливы. Однако, что бы вы ни делали, НЕ изменяйте положение регулятора громкости вашего сабвуфера или громкости вашего усилителя/ресивера, чтобы попытаться «исправить» отклик. Вы только испортите всю проделанную работу. Вы должны ТОЛЬКО регулировать кроссовер и фазу на сабвуфере.
Шаг 11: Теперь, когда вы закончили, воспроизведите трек с глубокими басами (подойдет трек 1 Dark Side of the Moon группы Pink Floyd), чтобы услышать баланс сабвуфера с динамиками. НЕ пытайтесь отрегулировать уровень сабвуфера, чтобы увеличить уровень глубоких басов. Большая часть музыки содержит глубокие басы только на очень низких уровнях громкости, поэтому она должна воспроизводиться на таких же очень низких уровнях громкости.
