Измерение мультиметром — 10 глупых ошибок при замерах напряжения, тока, сопротивления.

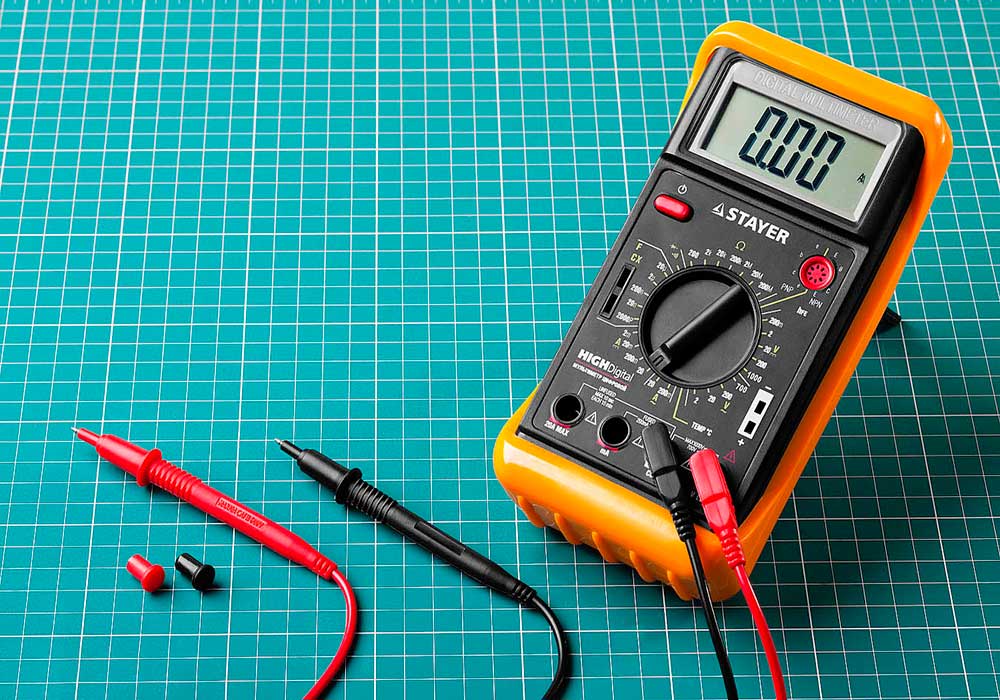

Портативный цифровой комбинированный измерительный прибор или коротко – мультиметр, на сегодняшний день имеется практически в каждом доме.
Благо цена на простейшие модели (350р-1000р), которых за глаза хватает для бытового использования, позволяет приобрести его без серьезного урезания семейного бюджета.
Порой фантазии людей по использованию мультиметра выходят далеко за рамки простого измерения тока или напряжения 😊
При этом вовсе не обязательно быть радиолюбителем, чтобы научиться пользоваться данной коробочкой.
Однако любители в отличие от радиомастеров зачастую совершают такие глупые ошибки, которые могут привести не только к выходу из строя девайса, но и закончиться возгоранием этой маленькой штучки.
Как избежать этого, давайте разбираться в данной статье.
Ошибка №1 – Измерение тока в розетке
Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.
Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

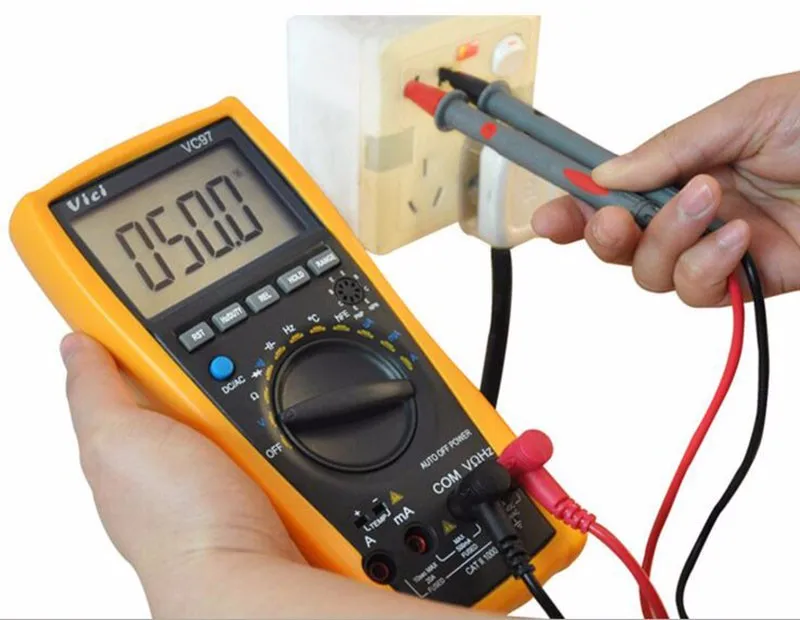

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!
Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.
Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.
Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.
Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока.
А это последствия внутри самого мультиметра.
Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе.

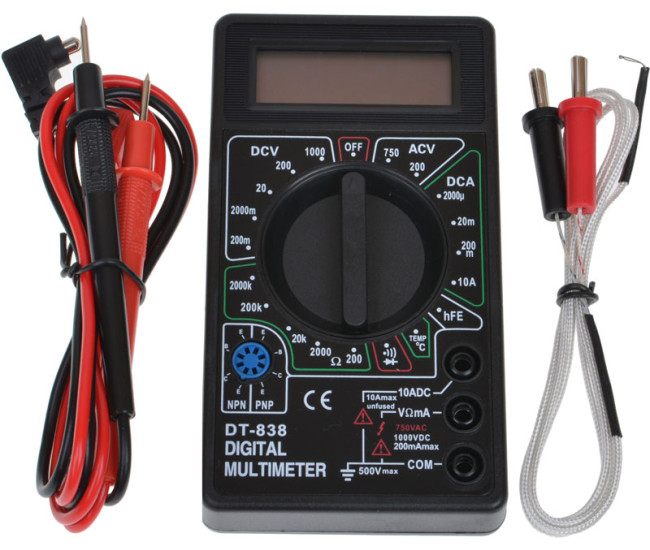

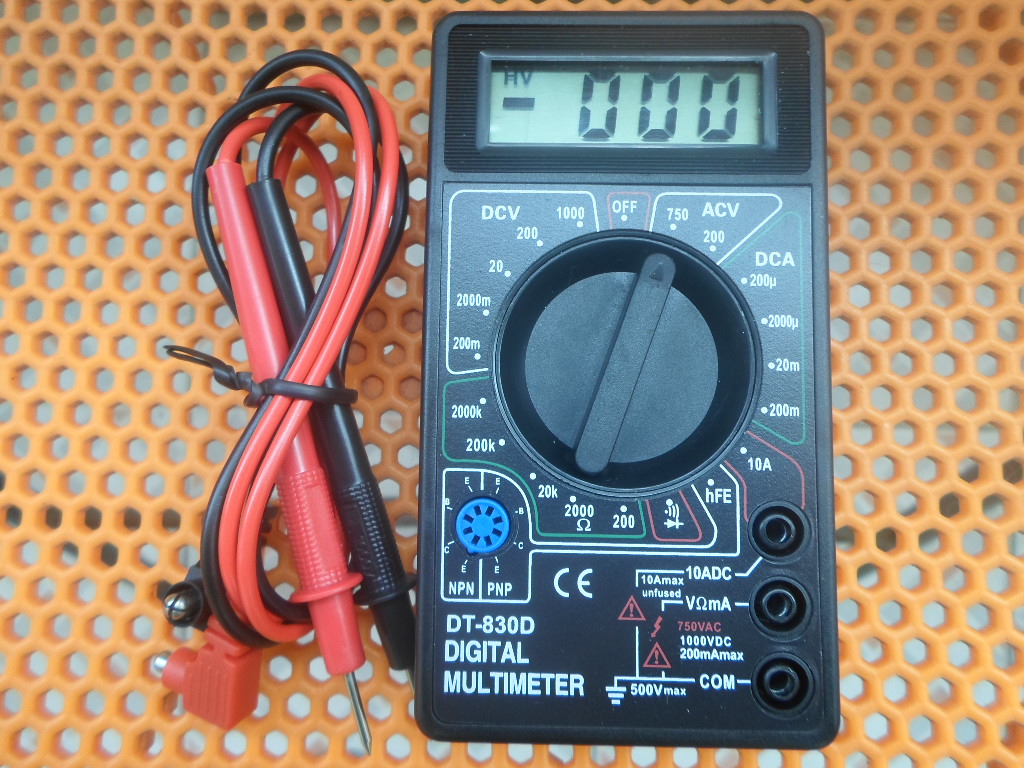

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)
О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).
Ошибка №2 – Заряд батарейки
Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”.
Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону.
Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.
Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

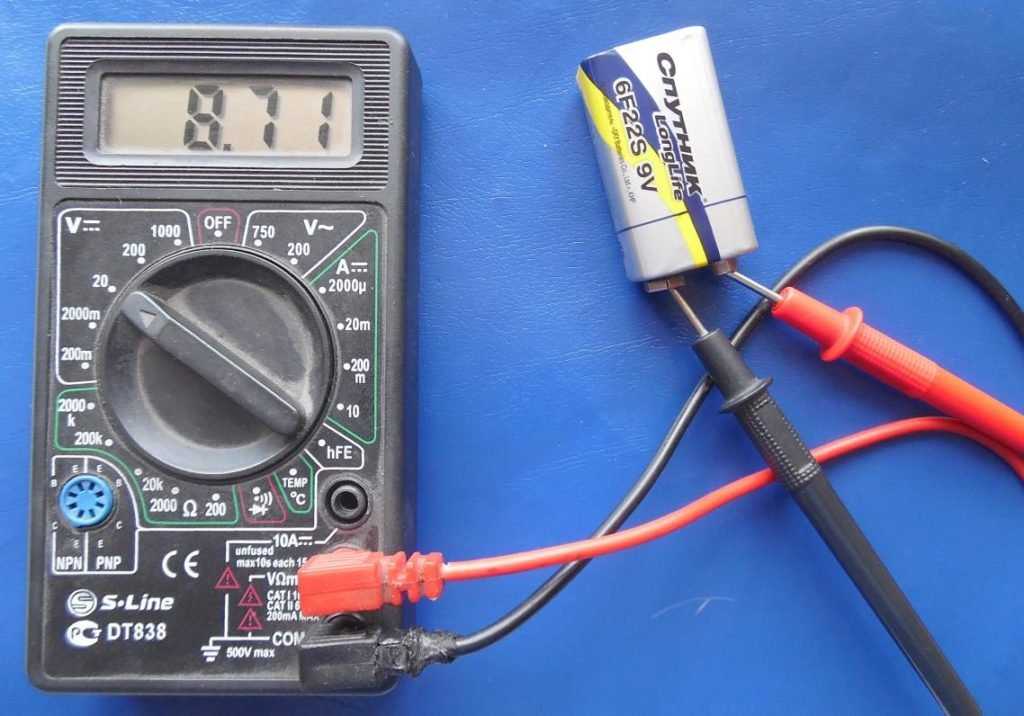

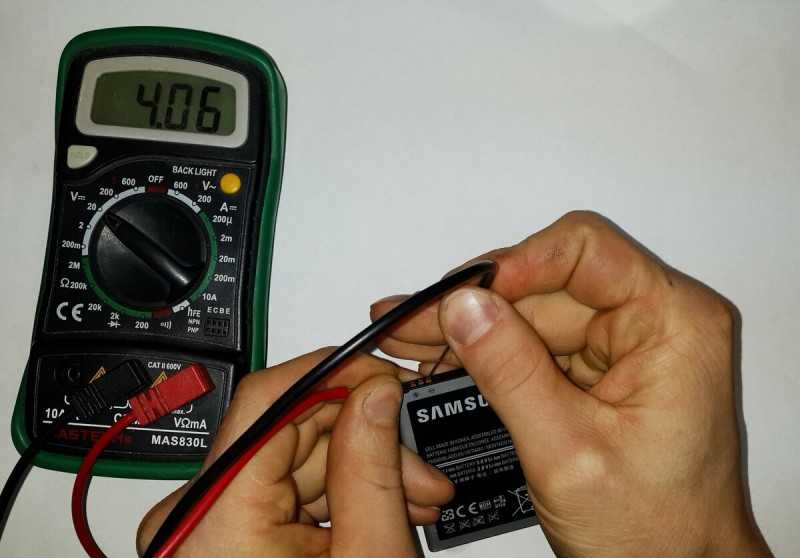

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.
Круглые таблетки проверяются светодиодами.
А вот для кроны понадобится уже другой мультиметр.
Ошибка №3 – Измерение без отключения из розетки
Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).
То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют 😎
Однако здесь есть один подвох. Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе.
Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один.
Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.
И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!
Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.
Ошибка №4 – Выбор неправильного диапазона
Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.
Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.
Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.
На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.
Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.
Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.
Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.
А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!
Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).
После чего суют щупы в розетку.
Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.
А еще распространенная ошибка новичков — колесико ставится вроде бы правильно, но в итоге, из-за плохо различимой риски на переключателе, оказывается развернутым на 180 градусов.
Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.
Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.
Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.
В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.
Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака).
Подробнее
Ошибка №5 – Замер силы тока двигателя
Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.
Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.
Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.
Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.
Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).
Это означает превышение предела. В худших ситуациях прибор может выйти из строя.
Что же делать?
Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз.
В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).
Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.
Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.
Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее
Как переменного, так и постоянного.
Ошибка №6 – Измерение больших токов
На всех мультиметрах для измерения тока есть два положения щупов:
- замер до 200мА
- замер от 200мА до 10А
Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.
Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.
Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED.
Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления).
Вы его увидите, если разберете мультиметр с обратной стороны.
Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.
То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.
В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.
Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).
И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.
Ошибка №7 – Продолжительность замеров
Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.
Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.
Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.
И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.
Приложил щупы, увидел показания, убрал.
Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.
В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.
Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.
Ошибка №8 – Переключения в момент замера
Переключать колесико пределов измерений прямо во время замеров категорически запрещено.
Именно из-за таких коммутаций чаще всего и горят дорожки в районе переключателя.
Чтобы прибор перевести в другое положение, щупы (или по крайней мере один щуп) нужно отсоединить от измеряемого объекта.
Чаще всего такая ошибка наблюдается, когда на щупах одеты “крокодильчики”.
Руки у вас при этом освобождаются и автоматически тянутся к переключалке.
Ошибка №9 – Замер сопротивления
Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор.
Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).
При таком замере никогда не касайтесь кончиков щупов голыми руками!
Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.
То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.
Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.
Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.
А вот это результат того же сопротивления на дешевом DT830B.
Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.
Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.
Ошибка №10 – Тестирование светодиодов
К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.
С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.
У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.
Загорится светодиод или нет, дело случая и качества прибора.
Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.
Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.
Инструкция по работе с мультиметрами
Так как же правильно измерять мультиметром спросите вы? А вот так.
Данный видеоролик с отличной подачей информацией и визуальным рядом, является одной из лучших инструкцией на ютубе по работе с этими маленькими умными коробочками.
Посмотрите, не пожалеете.
Как пользоваться мультиметром: измеряем напряжение, ток, сопротивление
Ни один электрик — профессионал или начинающий — не обходится без измерительного прибора — мультиметра. С его помощью можно измерить напряжение в сети, проверить целостность проводов и другие параметры и характеристики электрических цепей и их элементов. В этой статье будем говорить о том, как пользоваться мультиметром.
Содержание статьи
- 1 Назначение и функции
- 2 Внешнее устройство
- 2.1 Общее строение и назначение разъемов
- 2.2 Режимы и пределы измерений
- 3 Как проводить измерения электрических параметров
- 3.1 Измеряем напряжение
- 3.2 Как пользоваться мультиметром для измерения тока
- 3.3 Режим измерения сопротивления
- 4 Прозвонка проводов мультиметром
Назначение и функции

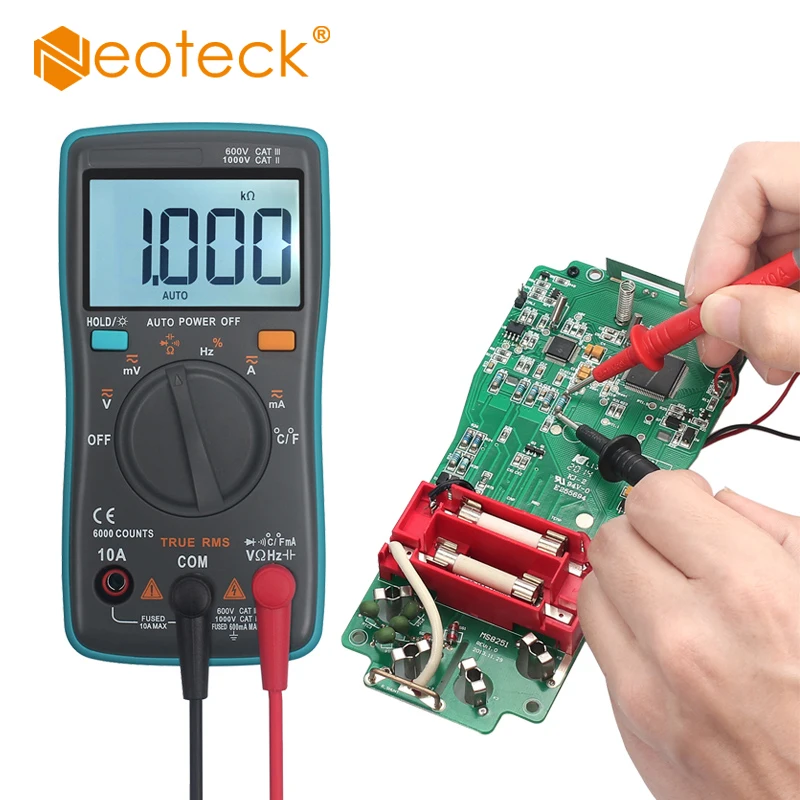

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин.
Перечень измерений зависит от модели и может значительно отличаться. Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

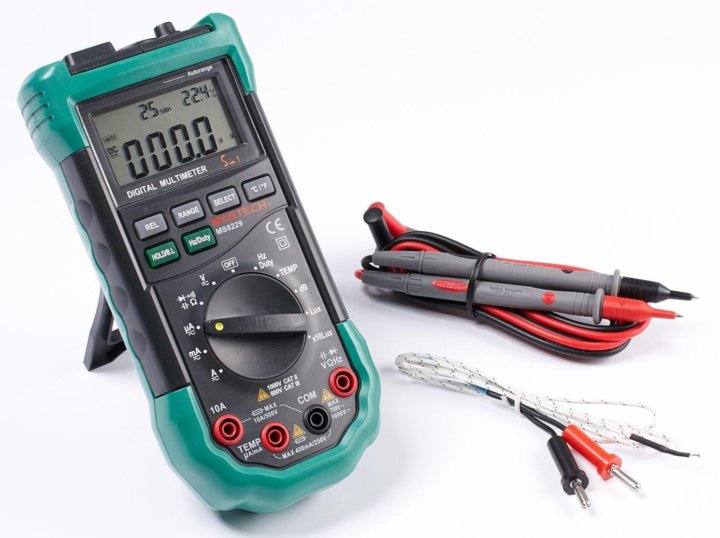

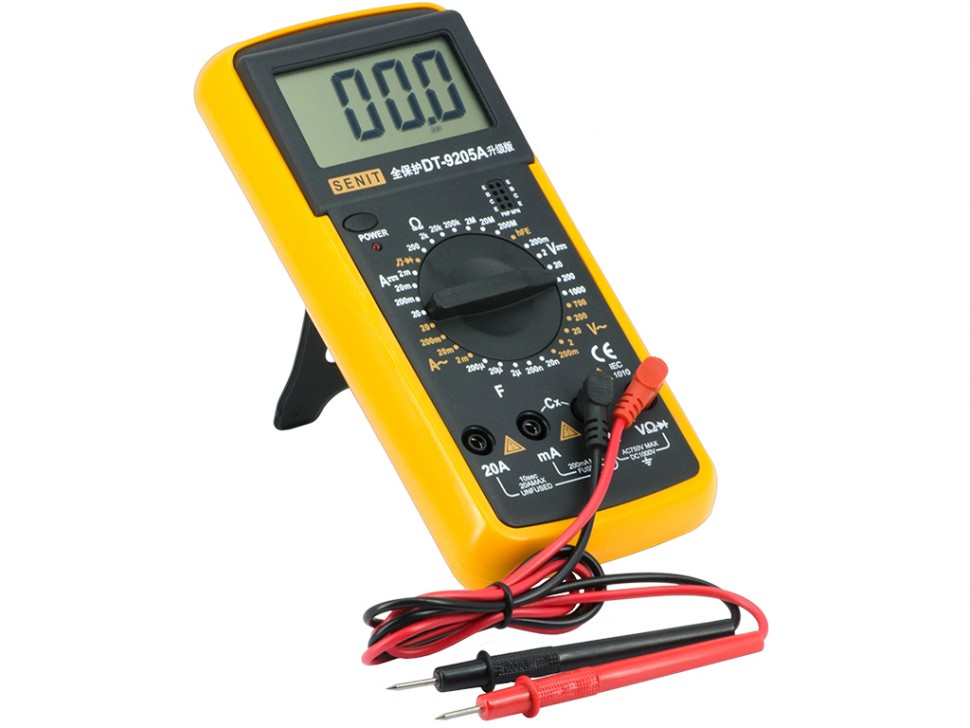

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.
Мультиметры бывают стрелочными и электронными

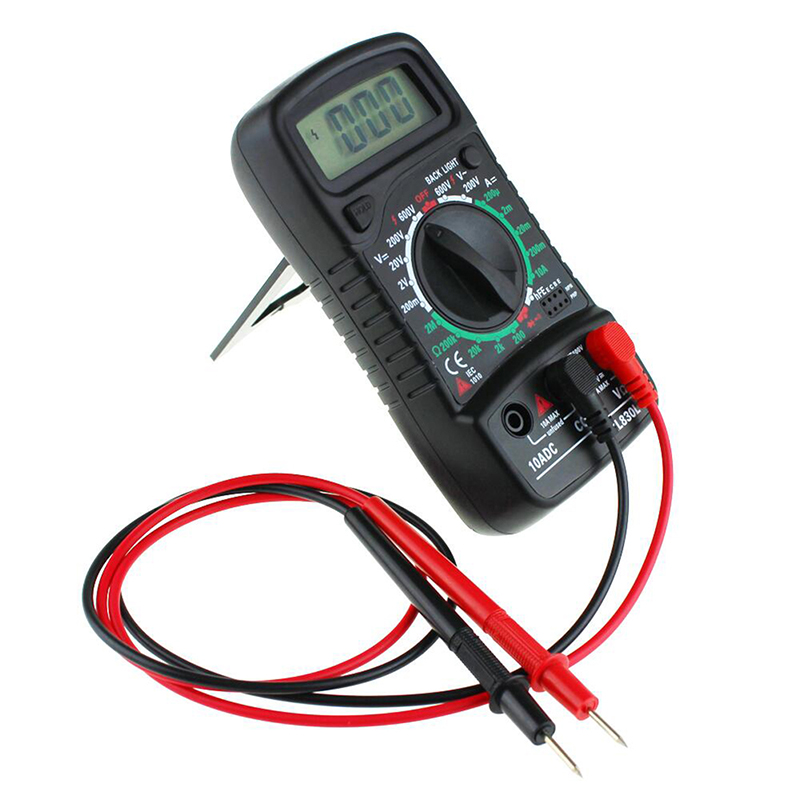

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.
Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.
Внешнее устройство
Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик.
Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.
Просто посмотреть на экран проще чем высчитывать показания по шкале
При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.
Общее строение и назначение разъемов
Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов.
Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

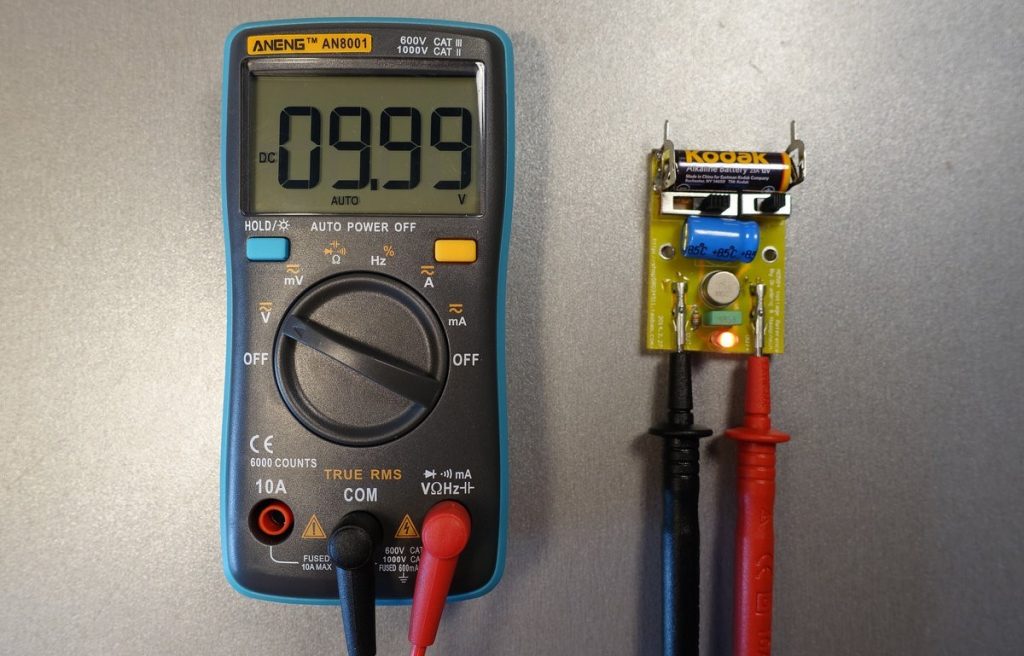

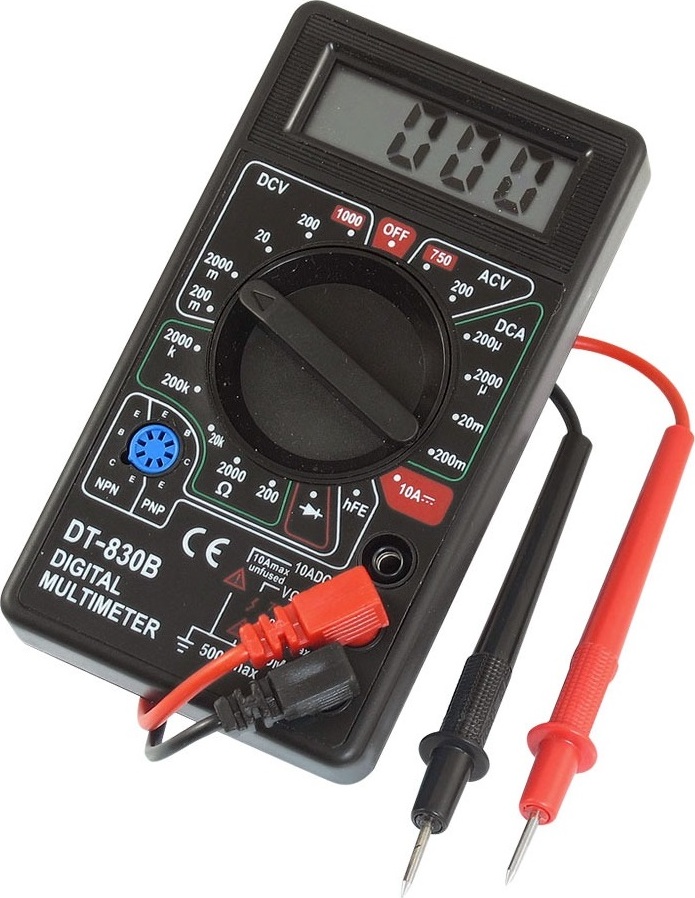

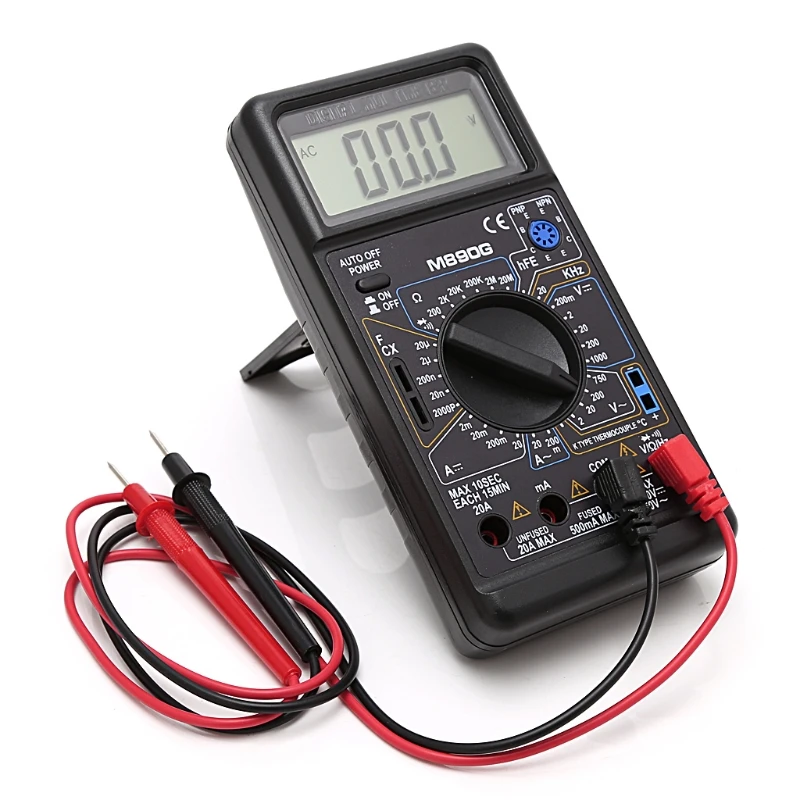

Внешний вид мультиметра

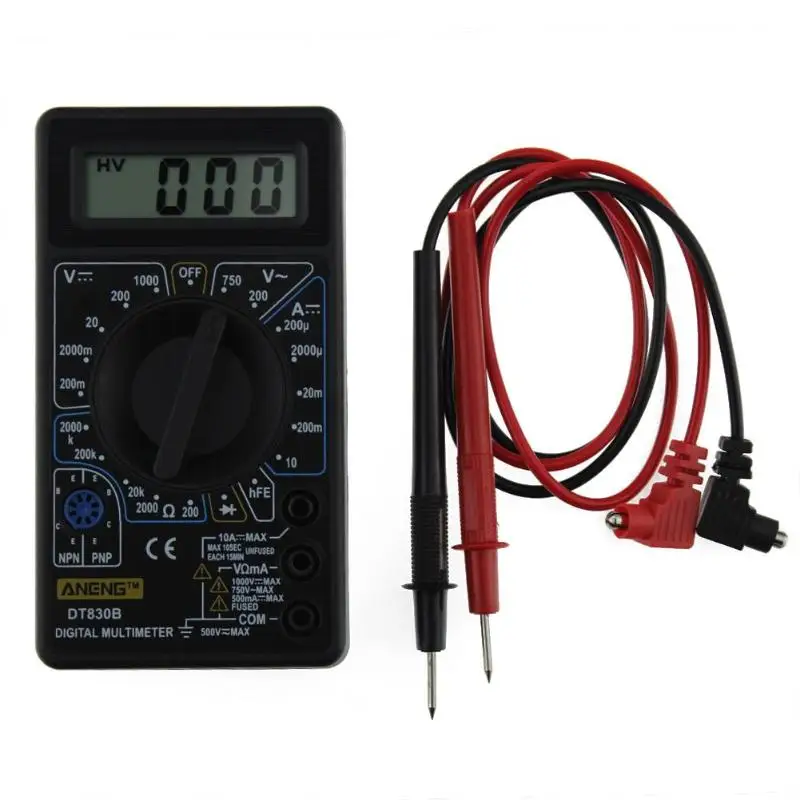

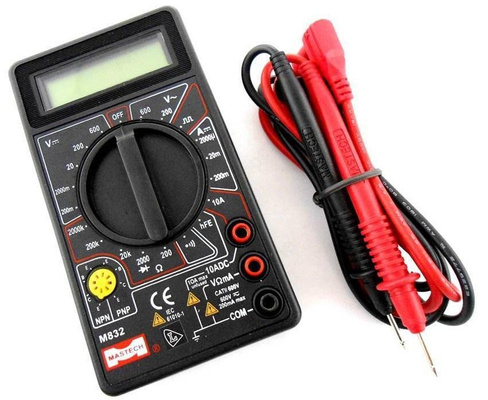

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.
Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.
Режимы и пределы измерений
Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

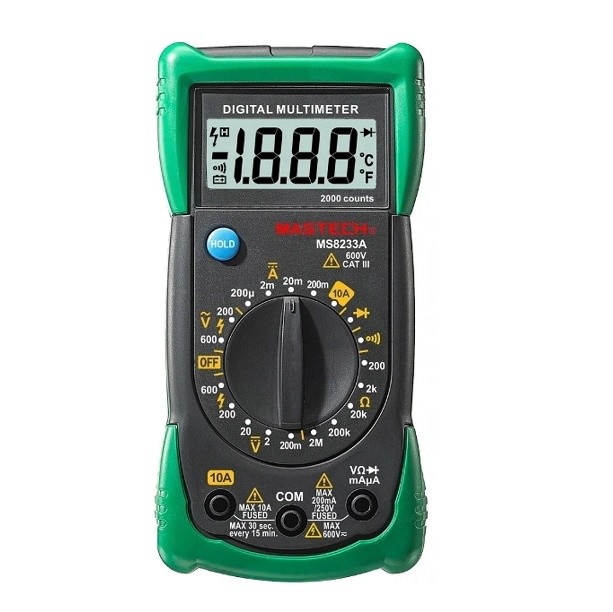

Переключатель режимов работы мультиметра
Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:
- Положение OFF — выключение прибора.
- ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
- DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
- 10 А — для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
- HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
- Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
- Ω — измерение сопротивлений.
- DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.
Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.
Как проводить измерения электрических параметров
До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.
Измеряем напряжение
Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.
Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.
Схемы подключения мультиметра для измерения разных электрических величин
Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.
Определившись с пределами изменения, подключаем щупы:
- черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
- красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.
На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.
Чтобы измерить напряжение, надо перевести переключатель в нужное положение
Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.
Как пользоваться мультиметром для измерения тока
Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.
Для измерения постоянного тока мультиметром порядок действий стандартный:
- Выставляем переключатель в соответствующее положение.
- Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
- Устанавливаем измерительные щупы:
- Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
- Снимаем показания с дисплея.
Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.
Режим измерения сопротивления
Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.
Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу.
После измерения ее можно будет изменить на более подходящую.
Как измерить мультиметром сопротивление
Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.
Прозвонка проводов мультиметром
В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.
Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.
Прозвонка проводов мультиметром
Теперь непосредственно о само процедуре.
Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.
Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.
Arduino: Мультиметр
Статья проплачена кошками — всемирно известными производителями котят.
Если статья вам понравилась, то можете поддержать проект.
Для измерения силы ток, напряжения, сопротивления и прочих действий используется универсальный прибор — мультиметр.
Основные приёмы работы с мультиметром совпадают у всех моделей. Я буду рассказывать на примере очень распространённой модели среди начинающих — DT838. Рассматривать его будем в качестве ардуинщика.

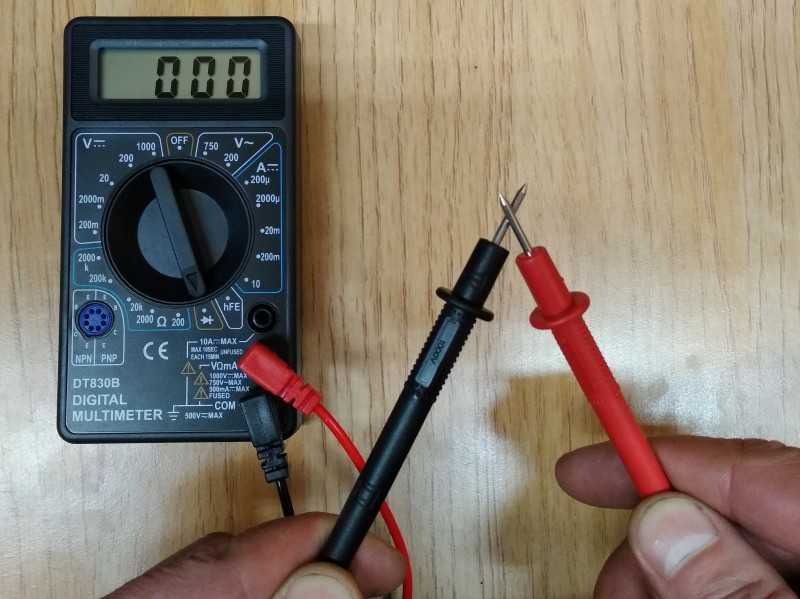

К мультиметру прилагаются два щупа с красным и чёрным проводом. Чёрный провод всегда вставляется в гнездо COM, а красный в один из двух (или трёх) гнёзд. Как правило, одно из таких гнёзд служит для измерения больших токов и имеет обозначение 10A и нам вряд ли пригодится. Второе гнездо по соседству с COM позволяет измерять сопротивление, малый ток, напряжение. Поэтому используем два соседних гнезда в своих экспериментах.
Для выбора диапазона измерений используется дисковый переключатель. Каждая позиция переключателя соответствует определённому числу, которое означает «не больше чем». Смотри описание измерения напряжения. Если вы выбрали неправильный диапазон, то тестер отобразит сообщение об ошибке. Измените положение переключателя и выполните измерение снова.
Прозвонка
Для прозвонки или простой проверки работы мультиметра достаточно установить режим прозвонки и соединить два щупа. При этом раздаётся звук на некоторых моделях. У меня никаких звуков не было из-за слабых значений. Второй вариант — установите на макетной плате светодиод с резистором и соедините его с батареей. Теперь уберите провода от батареи и приставьте красный щуп к ножке резистора, а чёрный щуп к ножке светодиода — светодиод должен загореться, так как мультиметр работает как источник тока.
Измеряем напряжение
Измерять можно напряжение постоянного и переменного тока. Не путайте эти настройки. Для переменного тока обычно доступны значения 200 и 750 В. У постоянного тока значений больше: 200m (0.2В), 2000m (2В), 20, 200, 1000. Для Arduino как правило достаточно значения 20В.
Измерим напряжение у батарейки. Установите регулятор в значение 20 В (наиболее близкое значение к стандартным 9-вольтовым батарейкам типа Крона) и присоедините щупы к полюсам в любом порядке.
Если вы присоедините неправильно, то перед показаниями будет стоять знак минуса. Так вы можете быстро определить полярность у батареек.
Попробуем измерить напряжение в собранной схеме. Сделаем простую схему со светодиодом и резистором, питание будем подавать из вывода 5 V. В этом случае нам не придётся писать скетч, светодиод загорится и так из-за наличия тока.
Установите регулятор снова на положение 20 В и щупы вставьте в отверстия макетной платы (на рисунке показаны красной и чёрной точками). Должно показать 5 В. Переставьте провод на 3.3 В и снова измерьте напряжение. Возможны небольшие погрешности, но в целом должно показывать правильно.
Мы измерили общее напряжение цепи. Теперь приставьте щупы к разным ножкам резистора и снимите показания. Затем присоедините щупы к ножкам светодиода и снова снимите показания. Значения будут отличаться на разных участках цепи. У меня показало 2.15 и 2.85 соответственно, что в сумме даёт тоже 5 Вольт.
Измеряем сопротивление
Для измерения сопротивления у резисторов установите подходящее значение, например, 20К и приложите щупы к концам резистора.
Проверьте, совпадает ли значение с вашими показаниями.
После всех измерений не забывайте выключать его, чтобы не разряжать батарею.
Измеряем силу тока
Ардуинщикам почти не приходится измерять силу тока. Но если придётся, то используйте значок A. Подключается в разрыв цепи.
Отрицательный кабель чёрного цвета остаётся всегда в гнезде с подписью «COM». Кабель красного цвета вставляется в гнездо, предназначенное для измерения тока. Как правило, для измерения тока есть два гнезда, одно обозначено «10 А» (или «20 А»), другое обозначено «мА» (или «мА/μA»). Вначале необходимо решить, какой диапазон измерений выбрать. Каким будет ток в цепи? Начинают с самого высокого диапазона измерений и после этого, по возможности, переходят к меньшим (и более точным) диапазонам.
Как правило, максимально допустимая сила тока для бытового мультиметра составляет 10 ампер (реже – 20 А), и для измерения тока силой до 10 А есть гнездо с обозначением «10 A». Вставьте в него красный кабель.
Выберите диапазон измерения постоянного тока до 10 А. Если позднее понадобится измерить более низкие диапазоны измерений, то необходимо ещё раз переключить провод и вставить его в гнездо «мА/μA».
Даже опытные электронщики иногда забывают переключать провода, когда переходят от измерения напряжения к измерению силы тока (или наоборот). Если число на дисплее выглядит бессмыслицей, то это сразу бросается в глаза. Как правило, мультиметр не выходит из строя. Гораздо хуже измерять на диапазоне мА и через разъём мА силу тока, существенно большую. В этом случае зачастую перегорает внутренний плавкий предохранитель мультиметра.
Инструкция
1.Общие положения
Данный инструмент является портативным, с батарейным питанием цифровым мультиметром с 3 1/2 — разрядным индикатором для измерения постоянного и переменного напряжения, температуры, проверки диодов, транзисторов и прозвонки цепей.
2.Технические характеристики
Постоянное напряжение
| ПРЕДЕЛ | РАЗРЕШЕНИЕ | ТОЧНОСТЬ |
|---|---|---|
| 200 мВ | 100 мкВ | ±0,25%±2 ед счета |
| 2000 мВ | 1 мВ | ±0,5%±2 ед счета |
| 20 В | 10 мВ | ±0,5%±2 ед счета |
| 200 В | 100 мВ | ±0,5%±2 ед счета |
| 1000 В | 1 В | ±0,5%±2 ед счета |
ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 В эфф.
на пределе 200 мВ и 1000 В
пост. или 750 В эфф. переменного тока на остальных пределах.
Переменное напряжение
| ПРЕДЕЛ | РАЗРЕШЕНИЕ | ТОЧНОСТЬ |
|---|---|---|
| 200 В | 100 мВ | ±1,2%±10 ед счета |
| 750 В | 1 В | ±1,2%±10 ед счета |
ЗАЩИТА ОТ ПЕРЕГРУЗОК: 1000 В пост. или 750 В эфф. переменного тока на всех пределах.
КАЛИБРОВКА: Среднее, калиброванное в эфф. значениях синусоидального сигнала.
ДИАПАЗОН: 45 Гц — 450 Гц.
Постоянный ток
| ПРЕДЕЛ | РАЗРЕШЕНИЕ | ТОЧНОСТЬ |
|---|---|---|
| 2 мА | 1 мкА | ±1%±2 ед счета |
| 20 мА | 10 мкА | ±1%±2 ед счета |
| 200 мА | 100 мкА | ±1,2%±2 ед счета |
| 10 А | 10 мА | ±2%±2 ед счета |
ЗАЩИТА ОТ ПЕРЕГРУЗОК: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя.
ПАДЕНИЕ НАПРЯЖЕНИЯ :200 мВ
Сопротивление
| ПРЕДЕЛ | РАЗРЕШЕНИЕ | ТОЧНОСТЬ |
|---|---|---|
| 200 Ом | 0,1 Ом | ±0,8%±2 ед счета |
| 2000Ом | 1 Ом | ±0,8%±2 ед счета |
| 20 КОм | 10 Ом | ±0,8%±2 ед счета |
| 200 КОм | 100 Ом | ±0,8%±2 ед счета |
| 2000 КОм | 1 КОм | ±1%±2 ед счета |
МАКС. НАПРЯЖ. НА РАЗОМКН. ЩУПАХ: 2,8 В.
ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек. максимум 220В на всех пределах.
Звуковая прозвонка
| ПРЕДЕЛ | ОПИСАНИЕ |
| o))) | Встроенный зуммер звучит, если сопротивление менее 1кОм |
ЗАЩИТА ОТ ПЕРЕГРУЗОК: 15 сек.
220В максимум, звучит сигнал./p>
Измерение температуры
| ПРЕДЕЛ | РАЗРЕШЕНИЕ | ТОЧНОСТЬ |
|---|---|---|
| от -20 | 1°С | ±3°С±2 ед сч (до150°С) |
| до +1370°С | ±3% (выше 150°С) |
Тестовый сигнал частотой 50 Герц и амплитудой 5 вольт
2. Комплектация
- Измерительные щупы
- Коробка
- Термопара типа К
3. Руководство по работе с мультиметром
1. Проверьте 9В батарею путем включения прибора. Если батарея разряжена, на дисплее возникнет знак [- +]. Если необходимо заменить батарею смотрите раздел «Уход за прибором»
2. Знак ! Рядом с гнездами прибора предупреждает о том, что входные токи и напряжения не должны превышать указанных величин.
Это сделано для предотвращения повреждения схемы прибора.
3. Перед измерением необходимо переключатель установить на требуемый диапазон измерений.
4. Если предел измеряемого тока или напряжения заранее неизвестен , установите переключатель пределов на максимум и затем переключайте вниз по мере необходимости.
5. При возникновении на дисплее «1»(перегрузка) необходимо переключиться на верхний предел измерений.
3.1 Измерение постоянного напряжения
1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»
2.Установите переключатель в положение V= и подсоедините концы щупов к измеряемому источнику напряжений. Полярность напряжения на дисплее при этом будет соответствовать полярности напряжения на красном щупе.
Замечание! Не подключайте прибор к напряжению более 1000В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.
3.2 Измерение переменного напряжения
1.Вставьте красный щуп в гнездо «V,W,A» черный — в гнездо «СОМ»
2.
Установите переключатель в положение V= и подсоедините концы щупов к измеряемому источнику напряжений.
Замечание! Не подключайте прибор к напряжению более 700В. Индикация возможна и на больших напряжениях, но при этом есть опасность повреждения схемы прибора.
3.3 Измерение постоянного тока
1.Подключите черный провод к разъему CОМ, а красный к разъему mA для токов до 200мА. Для токов максимум до 20А подключить красный щуп к гнезду 20А
2.Установите переключатель пределов в положение А= и подсоедините концы щупов последовательно с нагрузкой. Полярность тока на дисплее при этом будет соответствовать полярности на красном щупе.
Замечание! Максимальный входной ток равен 200mA или 20А в зависимости от используемого гнезда. Превышение предельных значений вызовет выгорание предохранителя, что потребует его замены. Заменять предохранитель следует аналогичным на ток не более 200мА. Несоблюдение этих требований может привести к повреждению схемы. Вход 20А не защищен.
Максимальное падение напряжения 200мВ.
3.4 Измерение сопротивлений
1.Вставьте красный щуп в гнездо «V, W,A» черный — в гнездо «СОМ».
2. Установите переключатель на требуемый диапазон и подсоедините концы щупов к измеряемому сопротивлению.
Замечание
1. Если величина измеряемого сопротивления превышает максимальное значение диапазонов, на котором производиться измерение, индикатор высветит «1». Выберите больший предел измерений. Для сопротивлений 1МОм и выше время установления показаний составляет несколько секунд. Это нормально для измерения больших сопротивлений.
2. Когда цепь разомкнута, на дисплее будет выводиться «1»
3. При изменении сопротивлений в схеме убедитесь, что схема обесточена и все конденсаторы полностью разряжены.
4. Напряжение разомкнутой цепи на пределе 200М равно 3В. При замкнутых накоротко, концах на этом пределе дисплей показывает 1,0+-0,1МОм, это нормально. При измерении сопротивления в 10МОм дисплей будет показывать 11Мом, при изменении сопротивления в 100МОм дисплей будет показывать 101МОм.
1,0 (+-0,1) является константой, которая должна вычитаться из показаний.
3.5 Проверка диодов и звуковая прозвонка
1.Подключите красный провод к разъему «V, W» черный — к разъему «СОМ». (Полярность красного при этом будет «+».
2. Установите переключатель на предел«—|>|—» и подсоедините щупы к измеряемому диоду, дисплей покажет прямое падение напряжения на диоде.
3. Подсоедините щупы к двум точкам исследуемой цепи. Если сопротивление будет менее 5Ом зазвучит сигнал.
3.6 Измерение транзистора
1.Установите переключатель функций на диапазонh FE.
2. Определите тип транзистора: «NPN» или «PNP» и найти выводы эмиттера, базы и коллектора.
Вставьте выводы в соответствующие отверстия на передней панели.
3. На дисплее будет значение h FE при токе базы 10 мкА и напряжении коллектор-эмиттер 2,8В.
3.7 Измерение температуры
1.Установите переключатель функций на диапазон ТЕМР и воткните вилку термопары в разъем прибора.
2.
Измерение внутренней температуры без термопары: установите переключатель функций на диапазон ТЕМП и считайте показания дисплея.
4.Уход за прибором
Замена батареи и предохранителя производится при выключенном питании и отсоединении концов от прибора.
4.1 Замена батареи
При необходимости замены батареи откройте заднюю крышку, выньте старую и поставьте аналогичную новую батарею.
4.2 Замена предохранителя
Если необходимо заменить предохранитель, используйте только предохранитель на 200мА, идентичных размеров.
Работаем с мультиметром
В комплект к мультиметру входят два щупа — с красным и чёрным проводом. Вилка чёрного щупа вставляется в гнездо с отметкой «COM» (от Common, общий). Вилка красного провода вставляется в соседнее гнездо с отметкой «V». Рядом может находиться ещё одно гнездо, которое тоже предназначено для красного щупа, но для измерения больших токов.
Щуп имеет острую иглу-наконечник, которым нужно касаться компонентов при выполнении электрических измерений.
Наконечники не являются источником большого заряда, и не могут нанести вам травму (только не пораньтесь острым концом).
Каждая позиция переключателя соответствует определённому числу, которое означает «не больше чем». Например, при измерении напряжения батарейки номиналом 6 В, нужно использовать позицию 20, а не 2. Если вы выберете неправильную позицию, то мультиметр покажет ошибку, например, «E» (error), «L» (lapse), «1» (изучите документацию к вашему устройству). Измените положение переключателя и выполните измерение снова.
Сопротивление
Международным обозначением сопротивления является греческая буква Омега — Ω, в России используется «Ом». Соотвественно, таблица различных значений выглядит следующим образом.
| Количество | Произносится | Международное | Русское |
|---|---|---|---|
| 1000 ом | 1 килоом | 1KΩ или 1K | 1 кОм |
| 10 000 ом | 10 килоом | 10KΩ или 10K | 10 кОм |
| 100 000 ом | 100 килоом | 100KΩ или 100K | 100 кОм |
| 1 000 000 ом | 1 мегаом | 1MΩ или 1М | 1 МОм |
| 10 000 000 | 10 мегаом | 10MΩ или 10М | 10 Мом |
Для измерения сопротивления нужно установить переключатель в позицию не меньше 100 КОм.
А затем переключать в меньшие значения.
Напряжение
Международным обозначением напряжения является буква V, в России используется «В». Соотвественно, таблица различных значений выглядит следующим образом.
| Количество | Произносится | Международное | Русское |
|---|---|---|---|
| 0.001 вольта | 1 милливольт | 1 mV | 1 мВ |
| 0.01 вольта | 10 милливольт | 10 mV | 10 мВ |
| 0.1 вольта | 100 милливольт | 100 mV | 100 мВ |
| 1 вольт | 1000 милливольт | 1 V | 1 В |
Сила тока
Международным обозначением силы тока является буква A, в России используется также «А». Соотвественно, таблица различных значений выглядит следующим образом.
| Количество | Произносится | Международное | Русское |
|---|---|---|---|
| 0.001 ампера | 1 миллиампер | 1 mA | 1 мА |
| 0.01 ампера | 10 миллиампер | 10 mA | 10 мА |
0. 1 ампера | 100 миллиампер | 100 mA | 100 мА |
| 1 ампер | 1000 миллиампер | 1 A | 1 А |
Электрический ток в батарейках называется постоянным током (DC, direct current).
В домах в розетках переменный ток (AC, alternating current).
Реклама
Лучший мультиметр 2022 года — CNET
О нет! Катушка вашего автомобиля не получает питания, один из автоматических выключателей в вашем доме продолжает срабатывать, или вы не понимаете, почему мигает лампа на ночном столике. Подобные проблемы с электричеством, безусловно, раздражают и, несомненно, доставляют неудобства, но они не обязательно являются концом света. С помощью оригинального маленького инструмента, называемого мультиметром, вы можете безопасно диагностировать таких гремлинов, как и многих других. Как только вы узнаете, что не так с электрической системой вашего автомобиля или неисправным кухонным прибором, вы сможете сделать необходимый ремонт и перестанете в отчаянии рвать на себе волосы.
Мультиметры измеряют самые разные параметры, в том числе непрерывность, ток, сопротивление и напряжение (хотя некоторые измеряют гораздо больше). Из-за своей гибкости эти инструменты невероятно универсальны, но они также пугают. Серьезно, какие настройки вы используете для проверки провода свечи зажигания? К каким портам подключаются датчики? Как измерить напряжение переменного тока? К счастью, при наличии небольшой справочной информации мультиметры представляют собой довольно простые инструменты, которые на удивление просты в использовании.
В этой статье мы ответим на эти (и многие другие) вопросы и объясним почти все, что вам нужно знать о мультиметрах. Мы также собрали несколько рекомендаций, мультиметры, которые вам следует рассмотреть, если вы хотите решить свои проблемы с электричеством, а не платить за это кому-то другому. Выделенные здесь продукты основаны на реальном опыте и отзывах пользователей, поэтому вы знаете, что они хороши. Мультиметры — отличное дополнение к любому гаражу или ящику для инструментов.
Если у вас его еще нет, надеюсь, вы решите приобрести его после прочтения этой статьи.
Кляйн Инструменты
Мультиметр Klein Tools MM400
Лучший мультиметр в целом
Мультиметр Klein Tools MM400 предлагает отличное сочетание функций по привлекательной цене. Этот инструмент может измерять сопротивление, а также мощность переменного и постоянного напряжения при максимальном напряжении 600 вольт и до 10 ампер. Помимо базовых функций, MM400 также может измерять температуру, емкость и частоту. Для дополнительного удобства этот мультиметр оснащен функцией автоматического выбора диапазона (подробнее об этом ниже) и поставляется с измерительными проводами и термопарой с необходимым адаптером. Также предусмотрены индикатор низкого заряда батареи и легкодоступный батарейный отсек для быстрой замены. Если вам интересно, этот цифровой мультиметр работает от пары батареек типа АА, которые дешевы и легко доступны.
Надежный мультиметр Klein Tools MM400 выдерживает падение с высоты 3,3 фута (1 метр). Этот инструмент делает многое, и все же он стоит совершенно разумные 50 долларов. MM400 также высоко ценится, это один из лучших мультиметров, которые вы можете купить. Клиенты дали этому продукту Klein Tools оценку 4,7 звезды, что является превосходным.
55 долларов на Amazon
АстроИИ
Цифровой мультиметр AstroAI AM33D
Лучший мультиметр, занявший второе место в общем зачете. Фактически, это наш выбор лучшего универсального мультиметра. Это серьезное устройство может измерять переменное и постоянное напряжение, постоянный ток, электрическое сопротивление и даже имеет измеритель непрерывности. Цифровой дисплей с подсветкой четкий и оснащен функцией хранения данных, а также индикатором заряда батареи, чтобы вы знали, когда пришло время заменить включенный 9-вольтовая батарея.
Это не самый модный мультиметр в нашем списке, но это чертовски хороший продукт, особенно по цене. Вы можете получить одну из этих единиц за ничтожные 13 долларов, что является кражей. Мало того, что этот инструмент очень доступен по цене, клиенты его обожают. В настоящее время цифровой мультиметр AstroAI AM33D имеет рейтинг 4,6 звезды после более чем 24 500 отзывов клиентов… 24 500. 13 долларов на Amazon
Милуоки
Цифровой мультиметр Milwaukee 2216-20
Лучший мультиметр профессионального уровня
Мы выбрали Milwaukee 2216-20 как лучший мультиметр профессионального уровня. Помимо того, что это измерительное устройство предлагается ведущей торговой маркой инструментов, оно великолепно выглядит и предлагает множество функций. Этот мультиметр Milwaukee оснащен цифровым ЖК-дисплеем с подсветкой, который легко читается, он имеет автоматический диапазон до милливольт, что объясняется ниже, и этот мультиметр работает до 600 вольт для переменного или постоянного напряжения.
Помимо измерения сопротивления и непрерывности, он также может измерять емкость и частоту. Добавьте к этому эргономичный дизайн и прочную конструкцию, и этот инструмент станет лучшим выбором для профессиональных электриков. При цене около 150 долларов этот мультиметр определенно дорогой, но покупателям он нравится. Цифровой мультиметр Milwaukee 2216-20 в настоящее время имеет звездный рейтинг 4,8 из возможных 5,9.0003
$170 в Home Depot
Белый олень

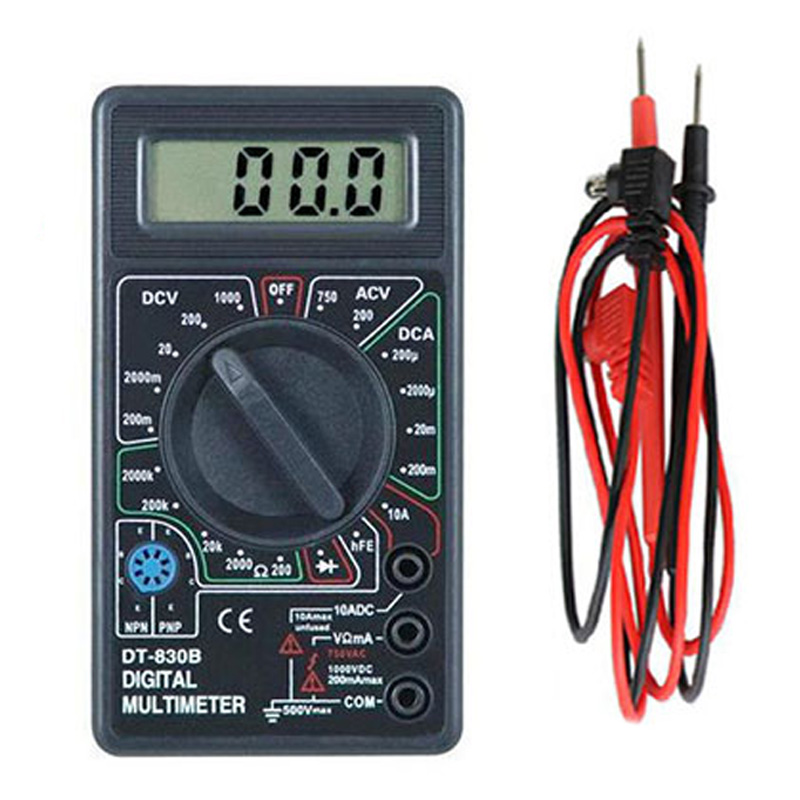

Мультиметр White Deer DT-830B
Мультиметр по самым выгодным ценам
Конечно, если 150 долларов слишком дорого для вашей крови, вы можете сэкономить несколько долларов на этом устройстве. White Deer DT-830B — наш любимый недорогой цифровой мультиметр. Он делает почти все, что вам может понадобиться, и стоит менее 8 долларов. Он оснащен 0,5-дюймовым семисегментным ЖК-дисплеем, имеет компактный дизайн, оснащен защитой от перегрузки во всех диапазонах и может выполнять отсчеты от двух до трех раз в секунду.
Конечно, этот мультиметр обеспечивает точное измерение всех обычных параметров, таких как сопротивление, потребляемый ток и напряжение как для переменного, так и для постоянного тока. Если у вас не так много денег или вы просто хотите держать запасной мультиметр в багажнике, транспортном средстве для отдыха или дорожном ящике с инструментами, этот лучший дешевый мультиметр — очевидная вещь для покупки.
7 долларов на Amazon
Коммерческий электрический
Коммерческий электрический карманный мультиметр с автоматическим выбором диапазона MMB-8332R
Лучший карманный мультиметр
Если вам нужен мультиметр, но у вас мало места, подумайте о покупке MMB-8332R от Commercial Electric, наш выбор за лучший карманный мультиметр. Как и более крупные устройства в нашем списке лучших мультиметров, этот измеряет ток, напряжение (до 600), сопротивление, емкость и даже частоту.
Он имеет автоматический выбор диапазона и оснащен дисплеем с подсветкой. Благодаря тому, что этот цифровой мультиметр легко помещается в карман, размеры этого цифрового мультиметра впечатляюще малы: его высота составляет менее 5 дюймов, ширина — 2,5 дюйма, а толщина — 1,5 дюйма. Тестовые провода являются неотъемлемой частью конструкции, поэтому вам никогда не придется беспокоиться о их потере. Этот инструмент поставляется с двумя батареями AAA и даже ремешком для хранения на липучке. По удобству использования в дороге трудно превзойти мультиметр Commercial Electric MMB-8332R, цена которого составляет всего 49 долларов..
49 долларов США в Home Depot
Гарднер Бендер
14-диапазонный аналоговый мультиметр Gardner Bender GMT-318
Лучший аналоговый мультиметр
До сих пор все мультиметры, выделенные в этом списке лучших мультиметров, были цифровыми.
Если вы приверженец старой школы и предпочитаете аналоговый индикатор, этот мультиметр для вас. Gardner Bender GMT-318 стоит всего 19 долларов, но он делает практически все, что вам когда-либо может понадобиться, и отлично выглядит благодаря традиционному считыванию данных, включающему широкую стрелку индикатора на дисплее с цветовой кодировкой. Этот инструмент оснащен 15-позиционным поворотным переключателем и может измерять переменный ток и постоянный ток, постоянный ток, сопротивление и коэффициент усиления транзистора. Он поставляется с предохранителем от перегрузки и даже запасным предохранителем, если вы непреднамеренно немного увлеклись. Что касается недостатков, этот мультиметр имеет ручной выбор диапазона, который некоторые пользователи могут не предпочесть, плюс аналоговые мультиметры могут быть труднее считывать показания, чем их цифровые аналоги, и они, вероятно, более хрупкие, но это все же качественный прибор, который очень доступен. Покупателям это устройство тоже нравится.
Некоторые 90% из них рекомендуют его, и они дали ему оценку 4,6 звезды из 5.
19 долларов на Amazon
Случайность
Мультиметр Fluke 117 Electricians True RMS
Лучший мультиметр «деньги не имеют значения»
Работающие профессиональные электрики обязательно оценят этот мультиметр Fluke. Fluke 117 готов, хочет и может работать сверхурочно, диагностируя проблемы с электричеством и тестируя цепи. Измеритель Fluke предлагает возможность измерения сопротивления, непрерывности, частоты, емкости и многого другого. Естественно, он работает как с переменным, так и с постоянным током и имеет максимальное разрешение 1 миллиампер. Он может даже автоматически обнаруживать любой из этих токов. Защищая пользователя, этот инструмент имеет встроенное бесконтактное определение напряжения, поэтому вы знаете, горячая ли цепь, что является отличной функцией безопасности.
С дисплеем с подсветкой и продуманным интерфейсом этот цифровой мультиметр также должен доставлять удовольствие в использовании.
Мультиметр Fluke 117 с включенным набором измерительных проводов стоит 237 долларов США, что недешево, но этот инструмент оснащен множеством функций и должен работать в течение многих лет, даже в сложных условиях. Подчеркивая добросовестность профессионального уровня этого мультиметра, он получил звездный рейтинг 4,9 звезды после более чем 3140 реальных отзывов клиентов. И если это не убедит вас в выборе этого лучшего мультиметра, ничего не поможет.
284 доллара на Amazon
Cen-Tech
Цифровой мультиметр Cen-Tech 98674
Лучший универсальный мультиметр для автомехаников
Помимо множества других функций, цифровой мультиметр Cen-Tech 98674 оснащен встроенной подставкой, которая облегчает считывание показаний с экрана.
, особенно при работе в труднодоступных местах. Вот почему мы выбрали этот инструмент как лучший мультиметр для механиков. Как и другие устройства, представленные здесь, этот автомобильный мультиметр может измерять напряжение, ток, частоту, емкость и сопротивление, но это еще не все. Он также может измерять уровень звука и влажности, температуру и даже освещенность, всего 14 функций. Разговор о полнофункциональном устройстве. Этот мультиметр Cen-Tech имеет большой 3,75-дюймовый ЖК-дисплей, который должен легко считываться, он поставляется с прочными 24-дюймовыми выводами и имеет мягкую литой крышку для удобного захвата. Автоматический выбор диапазона — еще одно перо в его шапке.
При цене 80 долларов это устройство недешево, но и не возмутительно со всеми функциями, которыми оно обладает. На самом деле, единственным недостатком здесь является то, что этот лучший автомобильный мультиметр требует трех батареек AAA, которые входят в комплект , а не . Клиенты ценят возможности этого инструмента и справедливую цену.
Заявлено, что 95% покупателей рекомендуют его, и этот мультиметр имеет рейтинг 4,6 звезды, что еще больше укрепляет его место среди лучших доступных мультиметров.
80 долларов в Harbour Freight
Сравнение лучших мультиметров на 2022 год
| | Продукт | Цена | Характеристики |
|---|---|---|---|
| Лучший мультиметр в целом | Мультиметр Klein Tools MM400 | 55 долларов | автоматическое ранжирование; может измерять температуру, емкость и частоту; высоко оцененный |
| Лучший мультиметр, занявший второе место в общем зачете | Цифровой мультиметр AstroAI AM33D | 13 долларов | Доступная цена, есть счетчик заряда батареи и функция удержания данных, высокая оценка |
| Лучший мультиметр профессионального уровня | Цифровой мультиметр Milwaukee 2216-20 | 170 долларов | Профессиональное качество, легко читаемый ЖК-экран с подсветкой, автоматический выбор диапазона, прочная конструкция, очень высокие оценки |

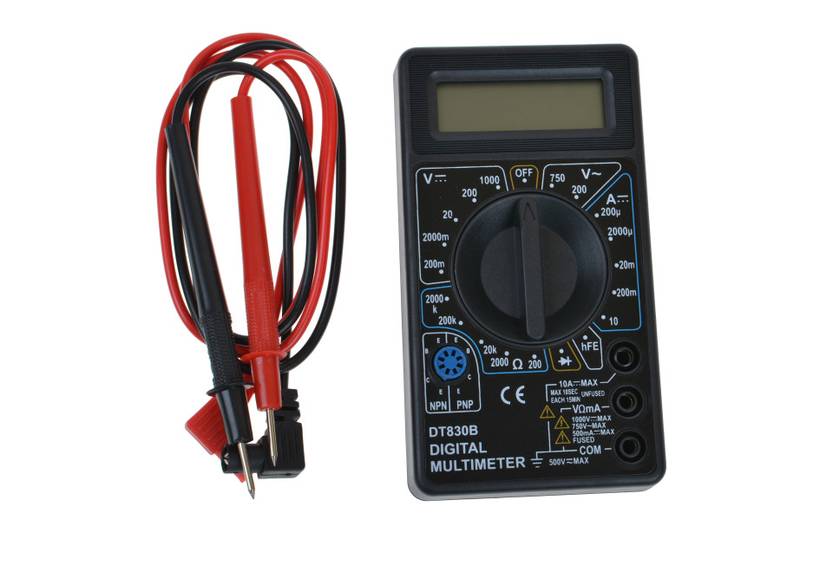

| Лучший недорогой мультиметр | Мультиметр White Deer DT-830B | $7 | Сверхнизкая цена, ЖК-экран, компактный дизайн |
| Лучший карманный мультиметр | Коммерческий электрический карманный мультиметр с автоматическим выбором диапазона MMB-8332R | 49 долларов | Сверхкомпактный дизайн, возможность измерения емкости и частоты, встроенные электрические провода |
| Лучший аналоговый мультиметр | Садовник Бендер 14-диапазонный аналоговый измеритель GMT-318 | 19 долларов | Аналоговое считывание, доступная цена, в комплекте запасной предохранитель, высокая оценка |
| Лучший мультиметр «деньги не проблема» | Fluke 117 Electricians Мультиметр True RMS | 284 доллара | Профессиональное качество; измеряет сопротивление, непрерывность, частоту, емкость и многое другое; встроенный бесконтактный измеритель напряжения; удобный в использовании дизайн; очень высокая оценка |
| Лучший универсальный мультиметр для автомехаников | Цифровой мультиметр Cen-Tech 98674 | 80 долларов | встроенная подножка; измеряет ток, частоту, емкость, сопротивление, звук, влажность, температуру и яркость; автоматическое ранжирование; высоко оцененный |
Мультиметры 101
Мультиметры измеряют множество параметров, в основном ток, непрерывность, сопротивление и напряжение.
Каждый из этих аспектов электричества отличается, и знание того, что они делают и как они функционируют, может помочь вам диагностировать и, в конечном итоге, устранить проблемы.
Потребляемый ток измеряется в амперах или амперах, если вы считаете себя педантичным. Чтобы определить мощность, которую потребляет электрическое устройство или цепь, вы должны разомкнуть ее, либо перерезав провод, либо отключив часть цепи. Это необходимо, потому что вам нужно подключить мультиметр последовательно, чтобы мощность поступала на один из выводов устройства и вытекала из другого. Так мультиметры измеряют ток, потребляемый, скажем, лампочкой, электродвигателем или резистивным нагревателем.
Мультиметры также измеряют непрерывность цепи, т. е. они могут проверить, не разомкнута ли цепь, то есть нет ли обрыва в проводке или хорошее ли соединение между двумя точками. Режим непрерывности мультиметра обычно обозначается символом звуковой волны. В этом режиме, когда датчики подключены к обоим концам цепи, которая не разорвана, устройство будет издавать звуковой сигнал.
Это полезно, потому что вы можете сказать, исправна ли схема, не глядя на экран, что позволяет вам сосредоточиться на том, чтобы удерживать пробники как можно неподвижнее и там, где они должны быть. При разрыве цепи, например, при выключении выключателя или перерезании провода, звуковой сигнал не подается.
Параметр проверки целостности мультиметра также может измерять плохую проводимость в цепи. Если контакты переключателя, например, грязные, электричество все еще может проходить через него, хотя и с меньшей скоростью. В подобных случаях мультиметр может не гудеть, но он будет отображать электрическое сопротивление, присутствующее в переключателе, что является полезной диагностической точкой.
Электрическое сопротивление — это следующий важный параметр, который могут измерять мультиметры. Сопротивление измеряется в омах, которые обозначаются подковообразным символом Ω, греческой буквой омега.
Все проводники, будь то вода, ваше тело или жила медной проволоки, также в той или иной степени сопротивляются потоку электричества. Возможность измерения сопротивления особенно удобна при проверке проводов свечей зажигания, катушек зажигания или множества других автомобильных компонентов. Вы также можете проверить наличие обрыва или разрыва цепи, измерив сопротивление. Если сопротивление равно нулю, цепь может быть повреждена.
Далее, мультиметры также можно использовать для проверки напряжения в цепях постоянного или переменного тока. Большинство автомобильных электрических компонентов работают от постоянного напряжения и, как правило, от 12 вольт, хотя в вашем доме, офисе или гараже используется переменный ток. На мультиметре настройки напряжения обычно обозначаются буквой V, а постоянное напряжение обозначается буквами DC или символом, состоящим из прямой линии над пунктирной линией. AC обозначается буквой AC или небольшой волнистой линией.
Увеличить изображение Случайность Помимо измерения силы тока, целостности цепи, сопротивления и напряжения, некоторые мультиметры могут измерять электрическую емкость, децибелы и даже температуру, но это немного выходит за рамки данной статьи.
Как пользоваться мультиметром
При измерении с помощью мультиметра важно убедиться, что электрические провода подключены к правильным портам. Если применимо, черный всегда должен подключаться к разъему с надписью «com». В зависимости от устройства красный провод затем подключается к разным портам в зависимости от того, что вы измеряете. Внимательно прочитайте устройство и следуйте инструкциям производителя, чтобы не перепутать и не повредить мультиметр.
Говоря о повреждениях, некоторые мультиметры имеют плавкий предохранитель, поэтому, если вы подключите их к слишком сильному источнику питания, предохранитель перегорает, защищая нежные внутренности устройства. Эти предохранители легко заменить, сняв заднюю крышку.
Вы должны быть осторожны при подключении проводов к самому мультиметру, но нет никаких проблем с подключением этих проводов в обратном направлении при тестировании электрического устройства. Если вы, например, измеряете напряжение и прикасаетесь положительным щупом к отрицательному проводу и наоборот, вы все равно получите совершенно точное показание, просто перед ним будет отрицательный.
Таким образом, 115 вольт в розетке в вашем офисе будет просто читать -115. Эта функция на самом деле удобна для определения полярности цепи, то есть, какая сторона положительная, а какая отрицательная.
Большинство мультиметров имеют удобный поворотный переключатель для выбора нужной настройки, но некоторые из них имеют гораздо больше настроек, чем другие. На первый взгляд ранжирование — запутанная тема, но разобраться в ней несложно. Если вы измеряете сопротивление вторичной обмотки катушки зажигания, и предполагается, что оно составляет, скажем, 8000 Ом, вам нужно установить мультиметр на число на одну ступень выше этого значения. В зависимости от модели это будет около 10 000. Это в основном перемещает десятичную точку на экране, но выбор правильной настройки дает вам максимально точное чтение. Новые мультиметры, как правило, имеют автоматический выбор диапазона, что очень удобно.
Это означает, что вы просто устанавливаете селектор на омы (или вольты, или амперы, или что-то еще), и инструмент решает, как показывать число, удобное новшество.
Наконец, несколько слов о безопасности. Вышеприведенные параграфы охватывают основы того, что делают мультиметры и как ими пользоваться. Эти инструменты, безусловно, могут сбивать с толку, но как только вы все разберете, их не так уж сложно понять. Но прежде чем вы начнете возиться с электричеством, убедитесь, что вы в безопасности. Не прикасайтесь голыми руками к оголенным проводам, при необходимости надевайте защитное снаряжение, убедитесь, что вы находитесь в пределах предполагаемого рабочего диапазона инструмента, и дважды проверьте, что мультиметр находится в хорошем рабочем состоянии, прежде чем использовать его. Наконец, всегда предполагайте, что все электрические компоненты горячие, чтобы вас не ударило током, что может привести к серьезным травмам… или еще хуже.
Увеличить изображение Кляйн ИнструментыУбедитесь, что мультиметр есть в вашем арсенале инструментов
Загадочный мультиметр — это сверхуниверсальный инструмент, который должен иметь в своем гараже каждый ремесленник и механик по тенистым деревьям.
Мультиметры позволяют измерять напряжение, а также электрическое сопротивление, силу тока и непрерывность цепей, хотя более совершенные модели могут делать еще больше. На самом деле, один инструмент, включенный в это краткое изложение, может измерять 14 разных вещей. Четырнадцать! Если вы новичок в мультиметрах, рассмотрите возможность приобретения одного из них с автоматическим выбором диапазона и цифровым считыванием. Эти примеры будут наиболее интуитивными. Но независимо от того, какой мультиметр вы выберете, все они являются незаменимыми инструментами для диагностики и, в конечном итоге, устранения проблем с электричеством, будь то в вашем автомобиле, дома или в любимых гаджетах.
Часто задаваемые вопросы по мультиметру
Для чего используется мультиметр?
Мультиметры используются для самых разных целей, от тестирования электрических компонентов, чтобы убедиться, что они исправны, до диагностики сопутствующих проблем, но это еще не все. Помимо измерения тока, непрерывности, сопротивления и напряжения, более сложные модели также могут определять такие параметры, как частота, емкость, звук, влажность, температура и даже яркость.
Действительно, эти инструменты очень универсальны.
Какой мультиметр лучше для новичка?
Ни один мультиметр не подходит для начинающих. Даже самые простые примеры — довольно сложные инструменты, по крайней мере, на первый взгляд. Хорошая новость заключается в том, что нетрудно понять, как работают мультиметры и для чего они используются. При небольшом изучении их функциональность легко понять. Даже если вы просто понимаете основы работы цепей, а также то, что такое напряжение, сила тока и сопротивление, вы сможете использовать мультиметр для простых задач, связанных с диагностикой и ремонтом. Тем не менее, если есть одна функция, на которую должны обратить внимание новички, это автоматический выбор диапазона, который устраняет необходимость устанавливать мультиметр в правильных настройках для правильного отображения информации.
Мультиметр какой марки лучше?
Многие компании производят хорошие мультиметры, но если вам нужен один из лучших, выбирайте известные компании.
У таких фирм, как Fluke и Klein Tools, есть отличные предложения, как и у Milwaukee, всемирно известного бренда, который продает все, от гаечных ключей до аккумуляторных дрелей и ящиков для инструментов.
Аналоговый или цифровой мультиметр более точен?
Цифровые мультиметры, вероятно, более точны, чем их аналоговые аналоги, потому что они показывают точное число на своих дисплеях. Аналоговые модели, несомненно, крутые, с их эстетикой старой школы, но их физические стрелки могут затруднить чтение, особенно в условиях низкой освещенности или при наличии бликов. Это не означает, что аналоговые единицы измерения неточны, просто для большинства пользователей цифровые, вероятно, являются лучшим выбором.
В чем разница между мультиметром и омметром?
Мультиметры и омметры одинаковы… но разные! Как следует из названия, омметры предназначены для измерения сопротивления в омах. С другой стороны, мультиметры могут измерять массу других вещей, включая, как вы уже догадались, сопротивление.
Если у вас нет какого-то сверхспецифического приложения, где вам нужен омметр, вместо этого приобретите мультиметр, поскольку они измеряют то же самое, но гораздо более универсальны.
Что произойдет, если мультиметр повернут в неправильное положение?
Ответ на этот вопрос может быть разным. Если вы перепутали электрические провода, прибор может просто показать -120 вольт вместо 120, что вообще не проблема. Если вы пытаетесь измерить потребляемый ток, а мультиметр настроен на отслеживание сопротивлений, он, вероятно, не даст вам никакой полезной информации. Наконец, если вы пытаетесь измерить большее количество ампер, чем рассчитан инструмент, вы можете перегореть внутренний предохранитель (это то, что должно произойти для защиты мультиметра) или даже повредить мультиметр. Как всегда, будьте осторожны там.
Мультиметр Fluke |
Цифровой мультиметр Fluke Type 73
Введение
Мультиметр — это небольшое портативное устройство, которое можно использовать для измерения напряжения, сопротивления тока или проверки диодов.
В инженерном отделе компании Humboldt имеется набор ручных цифровых мультиметров Type 73-III Series III производства Fluke. Эти измерители защищены от перенапряжения от скачков переходного напряжения и соответствуют стандарту безопасности IEC 61010 Международной электротехнической комиссии. Счетчики имеют функцию автоматического удержания для сохранения показаний, звуковой сигнал непрерывности и могут тестировать диоды. Портативный ручной мультиметр можно использовать везде, где требуются быстрые и точные показания напряжения, силы тока или сопротивления. Конкретные области применения этого устройства многочисленны.
Рис. 1. Мультиметр Fluke Type 73
Измерительный прибор можно использовать для всех следующих и многих других целей.
- Проверка выхода солнечной батареи
- Измерение потребляемого тока небольшим оборудованием переменного или постоянного тока
- Проверка подачи питания на неработающее оборудование
- Испытание лампы накаливания
- Считывание сигнала напряжения с пиранометра
- Диагностика системы зажигания вашего автомобиля, если он не заводится после того, как вы провели день в полевых условиях в отдаленном месте.
При использовании мультиметра и интерпретации полученных результатов часто полезно иметь представление о законе Ома.
Эксплуатация
Защищенный предохранителем мультиметр Fluke 73 имеет следующие функции: напряжение постоянного тока, напряжение переменного тока, переменный или постоянный ток, сопротивление, звуковая проверка непрерывности и проверка диодов. Мультиметр имеет многопозиционный переключатель для выбора нужной функции (см. рис. 2). Измеритель Fluke автоматически выбирает диапазон. На многих мультиметрах каждая функция также имеет несколько диапазонов для измерения различных величин. В измерителе Fluke для большинства измерений автоматически выбирается правильный диапазон. Это означает, что приблизительная величина сигнала не обязательно должна быть известна или определена для получения точных показаний. Для снятия показаний электроды должны быть перемещены в соответствующий порт для желаемого измерения. Счетчик защищен плавким предохранителем, чтобы предотвратить повреждение устройства, если выбрана неправильная функция или если провода подключены к неправильному порту для проведения измерения.
В литературе по мультиметру указана точность счетчика для функций счетчика. Эти значения представлены с максимальной процентной ошибкой, возможной для определенных температурных диапазонов. Чтобы показания были значимыми, необходимо помнить о точности счетчика.
Использование измерителя
Черный (общий) провод всегда подключается к порту COM (см. рис. 1). Красный провод помещается в один из трех других портов в зависимости от того, какая функция счетчика используется. Единицы измерения всегда указываются в верхнем правом углу экрана дисплея (см. рис. 1).
Рис. 2: Выбор функции на мультиметре Fluke.
Измерение напряжения
Для всех измерений напряжения красный щуп должен быть помещен в порт напряжения, который на измерителе отмечен красным цветом (см. рис. 1). Можно измерить напряжение переменного или постоянного тока. Единицами напряжения являются вольты (В) или милливольты (мВ). Напряжение переменного тока и напряжение постоянного тока являются отдельными функциями измерителя, каждая из которых имеет собственную настройку на диске выбора, как показано на рис.
2. При измерении напряжения, известное как менее 300 мВ, измеритель должен быть установлен на настройку 300 мВ (см. Фигура 2). Функция напряжения переменного тока считывает среднеквадратичное значение напряжения цепи переменного тока. Также можно определить полярность постоянного напряжения. Если красный провод находится на положительной стороне источника напряжения, измеритель покажет положительное напряжение. Однако, если красный провод находится на отрицательной стороне источника, на дисплее появится отрицательный знак, указывающий на то, что полярность напряжения противоположна способу подключения проводов.
Измерение тока
Измерительный прибор Fluke может измерять переменный или постоянный ток силой до 10 ампер. Для считывания переменного или постоянного тока необходимо выбрать правильную функцию на диске выбора функций (см. рис. 2). Единицами тока являются ампер (А) или миллиампер (мА). Для считывания тока красный щуп должен быть перемещен в один из двух портов для тока.
Чтобы снять показания, которые заведомо меньше 300 мА, поместите красный щуп в порт с маркировкой 300 мА (см. рис. 1). Для считывания токов более 300 мА или если ток неизвестен, поместите красный провод в порт с маркировкой 10 А (см. рис. 1). Для показаний постоянного тока, как и для показаний напряжения постоянного тока, появится отрицательный знак, если ток отрицательный. Положительный ток указывает на то, что ток течет в красный щуп и выходит из черного щупа измерителя, или что электроны втекают в черный щуп и выходят из красного щупа, как показано на рис. 3.
Рисунок 3: Диаграммы тока
Счетчик фактически измеряет поток электронов, когда измеряется ток. Однако принято говорить о токе, протекающем в виде положительно заряженных частиц, которых на самом деле не существует.
Это соглашение восходит к временам Томаса Эдисона, который произвольно выбрал положительный ток как поток положительно заряженных частиц, еще до того, как был открыт электрон. Теперь понятно, что электроны текут с током, однако соглашение Эдисона застряло.
Мы, вероятно, будем говорить о потоке «электронных дырок» еще много лет.
Измерение сопротивления
Сопротивление любой цепи можно измерить в омах (Вт), миллиомах (мВт) или мегаомах (МВт). Диапазон сопротивления на мультиметре Fluke полностью автоматический. Красный щуп должен быть помещен в тот же порт, что и для считывания напряжения, то есть в красный порт, помеченный как ом (Ом) (см. рис. 1). Селектор функций должен быть установлен на сопротивление (см. рис. 2).
Проверка диода и звуковая проверка целостности цепи
Проверка состояния или полярности диода и звуковая проверка целостности цепи — это одна и та же функция селектора (см. рис. 2). Измеритель подает звуковой сигнал всякий раз, когда измерительные провода подключены к цепи с сопротивлением ниже минимального. Этот звуковой сигнал указывает на то, что цепь замкнута. При проверке диода измеритель подключается сначала в одну сторону, а затем в другую. Если диод исправен, звуковой сигнал будет слышен при подключении диода в одну сторону, но не при подключении в другую сторону.
Техническое обслуживание и хранение
Когда устройство не используется, селекторный переключатель следует перевести в положение «Выкл.», чтобы продлить срок службы батареи. Если для устройства требуется новая батарея, следует использовать батарею стандартного размера 9 В, которая может быть щелочной, никель-кадмиевой или никель-металлогидридной. Если устройство будет подвергаться воздействию суровых условий во время транспортировки, провода должны быть удалены из портов, чтобы избежать их панировки, и свернуты в спираль, чтобы они не спутывались.
Каталожные номера
http://www.fluke.com/
Что такое цифровой мультиметр?
Что такое цифровой мультиметр? Основная информация и пояснение, чем цифровые мультиметры отличаются от аналоговых тестеров
Обзор
Измерительные приборы необходимы для проверки состояния электронных устройств. Цифровые мультиметры рекомендуются, когда вам нужно проверить состояние электронного устройства, потому что такая информация не видна. На этой странице даны ответы на вопросы о цифровых мультиметрах, которые вам может быть стыдно задавать (например, что такое цифровые мультиметры и чем они отличаются от аналоговых тестеров), предлагается вводная информация о доступных типах и объясняется, как выбрать подходящую модель. для тебя.

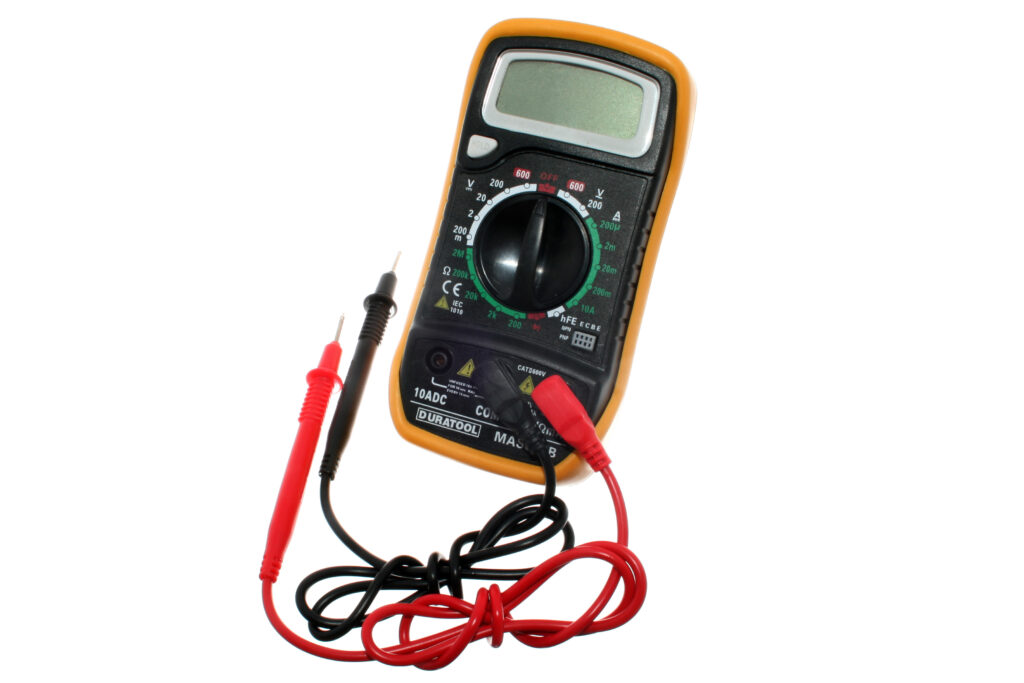

Цифровой мультиметр, которым легко пользоваться даже новичкам.
Цифровые мультиметры — это измерительные приборы, которые могут измерять такие величины, как напряжение, ток и сопротивление. Измеряемые значения отображаются на цифровом дисплее, что позволяет легко и быстро их считывать даже новичкам.
Некоторые цифровые мультиметры выбирают диапазон измерения автоматически, избавляя от необходимости выбирать его вручную. Следовательно, эти инструменты сравнительно просты в использовании даже для новичков. Естественно, аналоговые тестеры также имеют преимущества, например, с точки зрения простоты считывания изменений измеренного значения во время измерения и интуитивной простоты, с которой можно увидеть иглу в местах, где цифровое показание может быть трудно увидеть.
Поскольку как цифровые мультиметры, так и аналоговые тестеры имеют свои преимущества, вы можете выбрать прибор, который лучше всего подходит для вашего приложения, уточнив, что вы хотите измерить.
Высокоточные цифровые мультиметры
Цифровые мультиметры часто характеризуют как высокоточные, но точность самих результатов измерений существенно не отличается от аналоговых тестеров. Однако в этом контексте «высокая точность» относится к способности приборов работать с более высоким разрешением, поскольку их цифровые дисплеи могут отображать больше цифр. Поскольку аналоговые тестеры показывают значения с помощью иглы, существует вероятность того, что человек, использующий прибор, сделает ошибку при считывании значения. Такие ошибки известны как ошибки чтения.
Преимущество цифровых мультиметров в том, что они менее подвержены ошибкам считывания, поскольку в них используется цифровой дисплей. Многие пользователи считают, что легко читаемый цифровой дисплей предпочтительнее, так как человеческая ошибка может произойти, независимо от того, насколько тщательно.
В отличие от аналоговых тестеров, измеренные значения с цифровых мультиметров можно считывать напрямую, без необходимости интерпретировать мелкие деления, а показания приборов легко считываются в темных местах. Таким образом, цифровые мультиметры отличаются простотой считывания их значений*. Некоторые цифровые мультиметры могут отправлять данные на компьютер, что еще больше снижает вероятность ошибки.
- *При измерении явления, характеризующегося высокой степенью изменчивости, значение минимальной цифры на цифровых приборах может быстро меняться, что затрудняет чтение результата. В таких ситуациях может быть проще прочитать результат как среднее значение на аналоговом тестере, поскольку стрелка не способна механически отслеживать колебания.
Типы цифровых мультиметров
Цифровые мультиметры можно разделить на два основных типа.
Ручной тип
Настольный тип
Портативные модели имеют компактную конструкцию, поэтому их можно держать во время использования. Поскольку их легко носить с собой, их можно использовать в самых разных областях, от лабораторий до работы на месте. То, что они компактны, не означает, что им не хватает функциональности. Доступны модели высокого класса, поэтому вы можете выбрать прибор, который подходит для вашего приложения. Портативные модели доступны в различных форм-факторах, включая компактные, в форме карты и в форме ручки.
Напротив, настольные модели предназначены для размещения на горизонтальной поверхности во время использования. Они часто встраиваются в рабочие места, системы и производственные линии, и многие из них имеют большое количество отображаемых цифр. Существует тенденция к высокой добавленной стоимости в виде возможностей, предоставляемых прибором отдельно или в сочетании с компьютером, включая передачу данных, усреднение и расширенные вычисления.
При выборе цифрового мультиметра полезно задаться вопросом, должна ли выбранная вами модель быть портативной или необходимые вам возможности доступны только в настольных моделях.
Как выбрать цифровой мультиметр
Многих покупателей, впервые приобретающих прибор, может испугать широкий спектр функций, предлагаемых цифровыми мультиметрами. Как можно выбрать лучший инструмент для данного приложения? Первый шаг — определить, обладает ли модель-кандидат необходимой функциональностью, и проверить такие характеристики, как диапазон и разрешение. Если вы планируете использовать инструмент на открытом воздухе, например, на рабочем месте, рекомендуется выбрать модель, рассчитанную на такое использование.
Если вам нужно часто брать инструмент с собой, большую модель, вероятно, будет сложно использовать. Компактные продукты включают в себя широкий спектр вариантов, от простых моделей в форме карты до функциональных портативных устройств, поэтому тщательное рассмотрение среды, в которой вы будете использовать инструмент, — это хороший способ обрести душевное спокойствие. Также важно выбрать цифровой мультиметр с правильным уровнем точности для приложения.
Преимущество многофункциональных цифровых мультиметров заключается в том, что их можно использовать в самых разных ситуациях. Конечно, если вы в основном будете использовать инструмент в условиях, не требующих большой точности, нет необходимости выбирать дорогую модель. Постарайтесь выбрать модель с той точностью и функциональностью, которая вам нужна.
Наконец, также важно выбрать цифровой мультиметр, который обеспечит безопасность на рабочем месте.
Выбор цифрового мультиметра, который подходит именно вам
Цифровые мультиметры отображают значения в легко читаемом формате, и наблюдается тенденция к созданию многофункциональных моделей с высокой точностью и разрешением. Поскольку доступно так много типов, покупатели нередко путаются в том, какая модель лучше всего соответствует их потребностям. При выборе цифрового мультиметра первым делом нужно спросить, какие функции вы хотите использовать.
Затем примите во внимание такие факторы, как безопасность и условия эксплуатации, и вы сможете выбрать цифровой мультиметр, который наилучшим образом соответствует вашим потребностям.
