Измерение мультиметром — 10 глупых ошибок при замерах напряжения, тока, сопротивления.

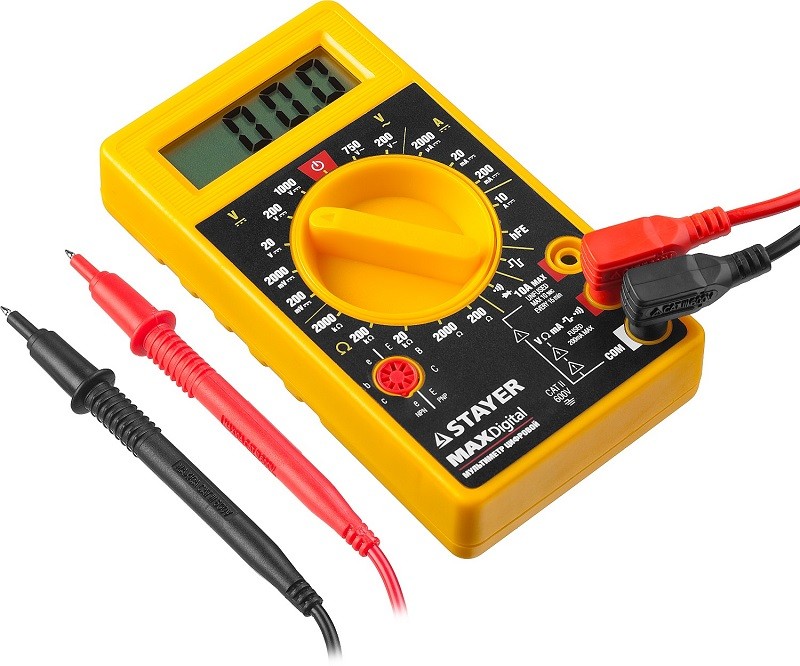

Портативный цифровой комбинированный измерительный прибор или коротко – мультиметр, на сегодняшний день имеется практически в каждом доме.

Благо цена на простейшие модели (350р-1000р), которых за глаза хватает для бытового использования, позволяет приобрести его без серьезного урезания семейного бюджета.

Порой фантазии людей по использованию мультиметра выходят далеко за рамки простого измерения тока или напряжения 😊

При этом вовсе не обязательно быть радиолюбителем, чтобы научиться пользоваться данной коробочкой.

Однако любители в отличие от радиомастеров зачастую совершают такие глупые ошибки, которые могут привести не только к выходу из строя девайса, но и закончиться возгоранием этой маленькой штучки.

Как избежать этого, давайте разбираться в данной статье.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока.

Ток оказался сильнее 😊

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе.

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Ошибка №2 – Заряд батарейки

Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”.

Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону.

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.

Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.

Круглые таблетки проверяются светодиодами.

А вот для кроны понадобится уже другой мультиметр.

Ошибка №3 – Измерение без отключения из розетки

Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).

То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют 😎

Однако здесь есть один подвох. Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе.

Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.

И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!

Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

А еще распространенная ошибка новичков — колесико ставится вроде бы правильно, но в итоге, из-за плохо различимой риски на переключателе, оказывается развернутым на 180 градусов.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

• замер до 200мА

• замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED.

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления).

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Ошибка №7 – Продолжительность замеров

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Ошибка №8 – Переключения в момент замера

Переключать колесико пределов измерений прямо во время замеров категорически запрещено.

Именно из-за таких коммутаций чаще всего и горят дорожки в районе переключателя.

Чтобы прибор перевести в другое положение, щупы (или по крайней мере один щуп) нужно отсоединить от измеряемого объекта.

Чаще всего такая ошибка наблюдается, когда на щупах одеты “крокодильчики”.

Руки у вас при этом освобождаются и автоматически тянутся к переключалке.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.

Инструкция по работе с мультиметрами

Так как же правильно измерять мультиметром спросите вы? А вот так.

Данный видеоролик с отличной подачей информацией и визуальным рядом, является одной из лучших инструкцией на ютубе по работе с этими маленькими умными коробочками.

Посмотрите, не пожалеете.

Как пользоваться мультиметром

Вы решили купить свой первый мультиметр, но не уверены, что умеете правильно им пользоваться? Не важно, нужен ли прибор раз в полгода или будет эксплуатироваться регулярно, необходимо придерживаться элементарных правил работы с подобной техникой.

Давайте разберемся, как правильно использовать прибор, не превратив его в кучу хлама в первый же день. Есть несколько основных правил и рекомендаций, которые дадут возможность полностью раскрыть функционал, сохранить прибор и исключить его поломку.

Начнем с разъемов на корпусе прибора – их 2-4, каждое предназначено для отдельных типов измерений. Поэтому перед началом эксплуатации необходимо обратить внимание на знаки около каждого гнезда. Это даст возможность правильно подключать щупы, избежав ошибок.

Во время измерений неизвестных величин рекомендуется выставлять диапазон на максимальное значение, так как различные устройства могут иметь разные пределы. Например, при необходимости измерения напряжения, надо сразу ставить максимальный предел до 1 000 вольт, причем это справедливо и для постоянного, и для переменного тока. Это же правило необходимо применять и для изменения силы тока – если она неизвестна, выбирается режим до 10 Ампер. При этом второй щуп подключается в гнездо «10 Ампер». Если же сила тока меньше, следует использовать режим с меньшими значениями.

Необходимо учитывать, что измерения напряжения и тока требуют различных конфигураций и подключений. Так, во время измерения напряжения необходимо мультиметр подключать к сети параллельно, последовательное подключение используется только при измерении силы тока. Но делать это надо после того участка цепи, где проводятся замеры.

Измеряя уровень сопротивления, выбирать максимальный предел не обязательно, но во время работы стоит следить, чтобы элемент цепи, с которым проводится работа, не находился под напряжением. Также не рекомендуется проводить прозвонку цепи, которая находится под напряжением.

Ни в коем случае нельзя вставлять щупы в розетку, измеряя постоянный или переменный ток.

Такая ошибка является довольно распространенной среди новичков, но она может привести к самым плачевным последствиям. В лучшем случае на щитке просто выбьет пробки, в худшем может произойти возгорание. Почему происходит такая ситуация? Дело в том, что во время измерения тока в розетке при помощи щупов создается короткое замыкание в сети.

Нельзя измерять уровень емкости для заряжаемого или подключенного конденсатора. Перед тем, как приступить к выполнению замеров, необходимо полностью разрядить конденсатор, делается это в целях обеспечения безопасности.

К основным рекомендациям также можно отнести совет не ронять прибор, стараться избегать механических и прочих повреждений, воздействий влажности. В остальном, соблюдение элементарных предосторожностей по работе с электротехническими приборами дает возможность продлить эксплуатационные сроки мультиметра, предотвратить поломки и аварийные ситуации.

Необходимо соблюдать элементарные правила по работе с радиоэлектроникой, не лишним будет внимательно ознакомиться с инструкцией перед началом измерений, сразу определиться с тем, для чего именно требуется прибор и в каких условиях придется его эксплуатировать.

Соблюдайте правила и рекомендации – и мультиметр прослужит вам долго и надежно.

Лучший мультиметр на 2022 год — CNET

Хотя часто лучше вызвать электрика, если вы подозреваете, что у вас опасная проблема с электричеством, вы также можете безопасно диагностировать многие из этих проблем самостоятельно с помощью мультиметра, поэтому важно иметь мультиметр в твоем доме. Как только вы диагностируете проблему, вы уже будете на пути к ее устранению. В конце концов, знать — это полдела.

Мультиметры измеряют самые разные параметры, в том числе непрерывность, ток, сопротивление и напряжение (хотя некоторые измеряют гораздо больше). Из-за своей гибкости эти инструменты невероятно универсальны, но они также пугают. Серьезно, какие настройки вы используете для проверки провода свечи зажигания? К каким портам подключаются датчики? Как измерить напряжение переменного тока? К счастью, при наличии небольшой справочной информации мультиметры представляют собой довольно простые инструменты, которые на удивление просты в использовании.

В этой статье мы ответим на эти (и многие другие) вопросы и объясним почти все, что вам нужно знать о мультиметрах. Мы также собрали несколько рекомендаций, мультиметры, которые вам следует рассмотреть, если вы хотите решить свои проблемы с электричеством, а не платить за это кому-то другому. Выделенные здесь продукты основаны на реальном опыте и отзывах пользователей, поэтому вы знаете, что они хороши. Мультиметры — отличное дополнение к любому гаражу или ящику для инструментов. Если у вас его еще нет, надеюсь, вы решите приобрести его после прочтения этой статьи.

Comparison of the best multimeters for 2022

	Product	Price	Features
Best multimeter overall	Klein Tools Multimeter MM400	48 $	Автоматическое определение диапазона; может измерять температуру, емкость и частоту; с высоким рейтингом
Лучший мультиметр, занявший второе место в общем зачете	Astroai Digital Multimeter AM33D	$ 13	Доступная цена, оснащена батареей и функцией сдержки с данных, высоко оцененный
Лучший профессиональный класс Multimet	Профессиональное качество, легко читаемый ЖК-экран с подсветкой, автоматический выбор диапазона, прочная конструкция, очень высокая оценка
Лучший мультиметр по низкой цене0022	Multimeter DT-830B	$	Ультра-низкая цена, ЖК-экран, компактный дизайн
Лучший карманный мультиметр	Коммерческий размер электроэнергии. Сверхкомпактный дизайн, возможность измерения емкости и частоты, встроенные электрические провода
Лучший аналоговый мультиметр	14-диапазонный аналоговый мультиметр Gardener Bender GMT-318	19 $	Аналоговый считыватель, доступная цена, включая запасной предохранитель, высокая оценка
Лучший мультиметр, не требующий больших затрат	Fluke 117 Мультиметр True RMS Professional	20 $ 28090; измеряет сопротивление, непрерывность, частоту, емкость и многое другое; встроенный бесконтактный измеритель напряжения; удобный в использовании дизайн; очень высокая оценка
Лучший универсальный мультиметр для автомехаников	Цифровой мультиметр Cen-Tech 98674	80 $	Встроенная подставка; измеряет ток, частоту, емкость, сопротивление, звук, влажность, температуру и яркость; автоматическое ранжирование; высокий рейтинг

Увеличить изображение

Craig Cole/CNET

Мультиметры 101

Мультиметры измеряют различные параметры, в основном ток, непрерывность, сопротивление и напряжение. Каждый из этих аспектов электричества отличается, и знание того, что они делают и как они функционируют, может помочь вам диагностировать и, в конечном итоге, устранить проблемы.

Потребляемый ток измеряется в амперах или амперах, если вы считаете себя педантичным. Чтобы определить мощность, которую потребляет электрическое устройство или цепь, вы должны разомкнуть ее, либо перерезав провод, либо отключив часть цепи. Это необходимо, потому что вам нужно подключить мультиметр последовательно, чтобы мощность поступала на один из выводов устройства и вытекала из другого. Так мультиметры измеряют ток, потребляемый, скажем, лампочкой, электродвигателем или резистивным нагревателем.

Мультиметры также измеряют непрерывность, то есть они могут проверить, не разомкнута ли цепь, то есть нет ли обрыва в проводке или хорошее ли соединение между двумя точками. Режим непрерывности мультиметра обычно обозначается символом звуковой волны. В этом режиме, когда датчики подключены к обоим концам цепи, которая не разорвана, устройство будет издавать звуковой сигнал. Это полезно, потому что вы можете сказать, исправна ли схема, не глядя на экран, что позволяет вам сосредоточиться на том, чтобы удерживать пробники как можно неподвижнее и там, где они должны быть. При разрыве цепи, например, при выключении выключателя или перерезании провода, звуковой сигнал не подается.

Увеличить изображение

Klein Tools

Настройка непрерывности на мультиметре также может измерять плохую проводимость в цепи. Если контакты переключателя, например, грязные, электричество все еще может проходить через него, хотя и с меньшей скоростью. В подобных случаях мультиметр может не гудеть, но он будет отображать электрическое сопротивление, присутствующее в переключателе, что является полезной диагностической точкой.

Электрическое сопротивление — это следующий важный параметр, который могут измерять мультиметры. Сопротивление измеряется в омах, которые обозначаются подковообразным символом Ω, греческой буквой омега. Все проводники, будь то вода, ваше тело или жила медной проволоки, также в той или иной степени сопротивляются потоку электричества. Возможность измерения сопротивления особенно удобна при проверке проводов свечей зажигания, катушек зажигания или множества других автомобильных компонентов. Вы также можете проверить наличие обрыва или разрыва цепи, измерив сопротивление. Если сопротивление равно нулю, цепь может быть повреждена.

Далее, мультиметры также можно использовать для проверки напряжения в цепях постоянного или переменного тока. Большинство автомобильных электрических компонентов работают от постоянного напряжения и, как правило, от 12 вольт, хотя в вашем доме, офисе или гараже используется переменный ток. На мультиметре настройки напряжения обычно обозначаются буквой V, а постоянное напряжение обозначается буквами DC или символом, состоящим из прямой линии над пунктирной линией. AC обозначается буквой AC или небольшой волнистой линией.

Увеличить изображение

Fluke

Помимо измерения силы тока, непрерывности, сопротивления и напряжения, некоторые мультиметры могут измерять электрическую емкость, децибелы и даже температуру, но это немного выходит за рамки данной статьи.

Как пользоваться мультиметром

При измерении с помощью мультиметра важно убедиться, что электрические провода подключены к правильным портам. Если применимо, черный всегда должен подключаться к разъему с надписью «com». В зависимости от устройства красный провод затем подключается к разным портам в зависимости от того, что вы измеряете. Внимательно прочитайте устройство и следуйте инструкциям производителя, чтобы не перепутать и не повредить мультиметр.

Говоря о повреждениях, некоторые мультиметры имеют плавкий предохранитель, поэтому, если вы подключите их к слишком сильному источнику питания, предохранитель перегорает, защищая нежные внутренности устройства. Эти предохранители легко заменить, сняв заднюю крышку.

Вы должны быть осторожны при подключении проводов к самому мультиметру, но нет никаких проблем с подключением этих проводов в обратном направлении при тестировании электрического устройства. Если вы, например, измеряете напряжение и прикасаетесь положительным щупом к отрицательному проводу и наоборот, вы все равно получите совершенно точное показание, просто перед ним будет отрицательный. Таким образом, 115 вольт в розетке в вашем офисе будет просто читать -115. Эта функция на самом деле удобна для определения полярности цепи, то есть, какая сторона положительная, а какая отрицательная.

Увеличить изображение

AstroAI

Большинство мультиметров имеют удобный поворотный переключатель для выбора нужной настройки, но некоторые из них имеют гораздо больше настроек, чем другие. На первый взгляд ранжирование — запутанная тема, но разобраться в ней несложно. Если вы измеряете сопротивление вторичной обмотки катушки зажигания, и предполагается, что оно составляет, скажем, 8000 Ом, вам нужно установить мультиметр на число на одну ступень выше этого значения. В зависимости от модели это будет около 10 000. Это в основном перемещает десятичную точку на экране, но выбор правильной настройки дает вам максимально точное чтение. Новые мультиметры, как правило, имеют автоматический выбор диапазона, что очень удобно. Это означает, что вы просто устанавливаете селектор на омы (или вольты, или амперы, или что-то еще), и инструмент решает, как показывать число, удобное новшество.

Наконец, несколько слов о безопасности. Вышеприведенные параграфы охватывают основы того, что делают мультиметры и как ими пользоваться. Эти инструменты, безусловно, могут сбивать с толку, но как только вы все разберете, их не так уж сложно понять. Но прежде чем вы начнете возиться с электричеством, убедитесь, что вы в безопасности. Не прикасайтесь голыми руками к оголенным проводам, при необходимости надевайте защитное снаряжение, убедитесь, что вы находитесь в пределах предполагаемого рабочего диапазона инструмента, и дважды проверьте, что мультиметр находится в хорошем рабочем состоянии, прежде чем использовать его. Наконец, всегда предполагайте, что все электрические компоненты горячие, чтобы вас не ударило током, что может привести к серьезным травмам… или еще хуже.

Увеличить изображение

Инструменты Кляйна

Убедитесь, что мультиметр есть в вашем арсенале инструментов

Загадочный мультиметр — это сверхуниверсальный инструмент, который должен иметь в своем гараже каждый ремесленник и механик по тенистым деревьям. Мультиметры позволяют измерять напряжение, а также электрическое сопротивление, силу тока и непрерывность цепей, хотя более совершенные модели могут делать еще больше. На самом деле, один инструмент, включенный в это краткое изложение, может измерять 14 разных вещей. Четырнадцать! Если вы новичок в мультиметрах, рассмотрите возможность приобретения одного из них с автоматическим выбором диапазона и цифровым считыванием. Эти примеры будут наиболее интуитивными. Но независимо от того, какой мультиметр вы выберете, все они являются незаменимыми инструментами для диагностики и, в конечном итоге, устранения проблем с электричеством, будь то в вашем автомобиле, дома или в любимых гаджетах.

Часто задаваемые вопросы по мультиметрам

Мультиметры | Ручные мультиметры | Тестеры напряжения

Мультиметры | Ручные мультиметры | Тестеры напряжения | Специалисты по цепям перейти к содержанию

Сортировать по

Circuit Specialists предлагает широкий выбор портативных цифровых мультиметров (DMM), адаптированных к вашим потребностям и бюджету. У нас есть все: от недорогих мультиметров для самостоятельной сборки до мультиметров профессионального уровня с истинным среднеквадратичным значением и цифровых мультиметров с функцией автоматического выбора диапазона для более требовательных приложений.

Наши настольные мультиметры поразительно точны и быстро реагируют, а также обладают множеством измерительных функций, которые вы не найдете в цифровых мультиметрах аналогичной стоимости. У нас также есть цифровые запоминающие осциллографы с функциями мультиметра.

Что такое мультиметр?

Мультиметр — это тип контрольно-измерительного оборудования, которое измеряет два или более электрических значения, обычно напряжение (вольт), ток (ампер) и сопротивление (Ом). Он называется мультиметром, потому что он объединяет эти 3 популярных измерителя (вольтметр, омметр и амперметр) в одном устройстве и может предлагать дополнительные измерения, например следующие:

• Емкость
• Проводимость
• Десятичные дроби
• Рабочий цикл
• Частота
• Индуктивность
• Температура
• Непрерывность
• Диоды
• Транзисторы
• Тест батареи

Типичный мультиметр включает в себя дисплей для измерений, входные разъемы для измерительных проводов или пробников, циферблат или поворотный переключатель для выбора того, что вы собираетесь измерять, и различные 9Кнопки 0021 для настройки других параметров или выполнения дополнительных тестов в зависимости от модели.

Мультиметры также могут называться мультитестерами или цифровыми мультиметрами (что означает цифровой мультиметр).

Для чего используется мультиметр?

На самом базовом уровне мультиметры измеряют напряжение, ток и сопротивление. Эти измерения полезны для различных приложений, поэтому все, от домовладельцев до электриков, любителей электроники и автомехаников, используют мультиметры для проведения электрических испытаний.

Домовладелец может использовать мультиметр, чтобы увидеть, какие батареи или лампочки все еще работают, или проверить настенные розетки, в то время как любитель электроники («производитель») может использовать его для проверки непрерывности цепи или измерения выходного напряжения неисправной электроники, которую они ремонт. Люди, которым нравится возиться со своими автомобилями, могут использовать мультиметр для проверки автомобильного аккумулятора или генератора.

И, конечно же, электрики и другие технические специалисты постоянно используют мультиметры для оценки неисправного оборудования и электроустановок.

Аналоговый и цифровой мультиметр

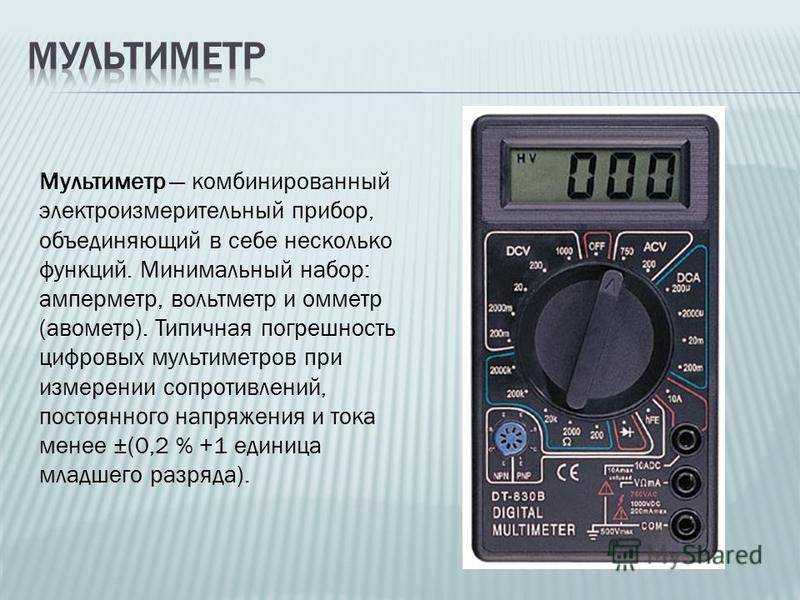

Основное различие между аналоговым и цифровым мультиметром заключается в дисплее. Цифровые мультиметры обычно отображают показания на встроенном цифровом ЖК-экране. Аналоговые мультиметры обеспечивают показания измерений с помощью стрелки и шкалы. Цифровые счетчики постепенно завоевывают рынок мультиметров благодаря своей способности обеспечивать высокий уровень точности.

Аналоговые мультиметры обычно не требуют батарей или внешнего источника питания и, как правило, дешевле цифровых мультиметров. Однако цифровые мультиметры часто более точны и долговечны, чем аналоговые версии.

Интересный факт: знаете ли вы, что существуют Bluetooth-мультиметры? Сравните OWON OW18B Smart Digital Multimeter с Bluetooth

Настольный мультиметр и ручной мультиметр

Ваш типичный универсальный мультиметр, скорее всего, будет компактным и портативным. Эти портативные мультиметры по-прежнему могут быть невероятно точными и мощными. Однако, если вы ищете универсальный, мощный мультиметр с первоклассной точностью и аккуратностью, то вам может подойти настольный мультиметр.

Настольные мультиметры, как правило, дороже ручных мультиметров. Они также гораздо менее портативны и называются «настольными», потому что настольные мультиметры предназначены для того, чтобы оставаться на вашей рабочей станции, а не перемещаться с места на место.

Если вы не планируете брать мультиметр с собой в поле (т. е. вы не планируете перемещать мультиметр в другое место) и вам нужен мультиметр с большей точностью и возможностями регистрации данных, тогда стоимость настольного мультиметра вполне оправдывает вложенные средства.

Компания Siglent, в частности, предлагает линейку невероятно мощных многофункциональных настольных мультиметров.

Осциллограф в сравнении с мультиметром

Осциллографы в основном измеряют волны напряжения, которые отображаются в графической форме. В то время как мультиметры обеспечивают различные измерения и предоставляют только точные дискретные значения, осциллографы отображают информацию в виде сигналов. Другими словами, осциллографы отображают показания напряжения в «картинках», а мультиметры — в «цифрах». Кроме того, осциллографы не часто предлагают такое же количество измерений (например, ток, сопротивление и т. д.), как мультиметры.

Однако вы можете приобрести осциллографы-мультиметры, сочетающие в себе и то, и другое! Например, Hantek 2D72 — популярный портативный осциллограф-мультиметр.

Часто задаваемые вопросы по мультиметру

Мультиметр какой марки лучше?

Марка или производитель любого электрического испытательного оборудования может быть ключевым показателем качества. Fluke, Hantek, Siglent, Pro’s Kit (Eclipse Tools), Circuit Specialists и Owon уже давно пользуются доверием брендов в электронной промышленности.

Некоторые компании, такие как Fluke и Hantek, специализируются на электронном испытательном оборудовании. Оборудование Siglent и Fluke часто больше ориентировано на электриков или профессионалов, тогда как Hantek, Pro’s Kit и Owon предлагают более недорогие мультиметры общего назначения и испытательное оборудование, которые хорошо подходят для создания прототипов электроники или использования в домашних условиях.

Circuit Specialists предлагает качественные, недорогие мультиметры, а также высокотехнологичные сложные блоки питания и другое электронное оборудование, которое могут оценить профессионалы, студенты, любители электроники и преданные своему делу домашние мастера.

Сколько я должен потратить на мультиметр?

Хороший универсальный мультиметр обычно стоит от 20 до 70 долларов. Будьте осторожны с любыми мультиметрами стоимостью менее 20 долларов; хотя они могут выглядеть так же, как и более дорогие счетчики, это, вероятно, потому, что производитель экономит на безопасности, точности и долговечности.

Если вы любитель электроники и вам нужен мультиметр, способный точно измерять и определять малейшие изменения напряжения, силы тока, сопротивления и других выходных сигналов, то вы, скорее всего, потратите более 50 долларов на приличный мультиметр (и на в этой ценовой категории, возможно, стоит инвестировать в осциллограф-мультиметр, такой как Hantek 2D72 или Owon HDS272).

Электрик может потратить от 60 до 400 долларов на мультиметр, который имеет функции безопасности, диапазон напряжения и класс CAT, необходимые для безопасного и точного выполнения тестов.

Точно так же профессиональный исследователь или энтузиаст электроники может инвестировать в современные мультиметры стоимостью более 200 долларов США, включая настольные мультиметры-осциллографы для проведения более точных тестов и экспериментов.

Можно ли купить дешевый мультиметр?

Вы можете найти дешевые мультиметры по цене от 5 долларов, и вам может сойти с рук приличный мультиметр по цене от 10 до 15 долларов. Но кто-то может сказать: «Мультиметры в основном одинаковы, просто берите самый дешевый!» правда это ты , сделайте , получите то, за что платите, а приобретение дешевого мультиметра — это больше, чем просто плохая инвестиция: это потенциально опасно для жизни.

Вы по-прежнему можете приобрести безопасный и эффективный мультиметр по низкой цене — просто нужно знать, что искать. Придерживайтесь качественных брендов и обратите внимание на функции безопасности.

Не увлекайтесь дополнительными функциями, такими как проверка транзисторов или функция Bluetooth. Вместо этого убедитесь, что диапазоны соответствуют тому, что вы хотите измерить, и что ваша точность составляет не менее 0,5% или меньше для наименьших значений, которые вы измеряете (например, милливольты или мВ).

С другой стороны, если вы просто ищете устройство, которое считывает напряжение и силу тока для контроля энергопотребления домашней электроники, вам может пригодиться недорогая альтернатива мультиметру, такая как Kill A. Ваттметр. Этот измеритель мощности легко подключается к настенным розеткам и считывает потребляемую мощность любых приборов, подключенных к измерителю.

Какие мультиметры используют электрики?

Электрики часто подключаются к мощному электрическому оборудованию, для которого обычно требуется мультиметр, способный , по крайней мере, измеряют 600 вольт и относятся к CAT III или CAT IV (все, что меньше, может быть невероятно небезопасным, если вы подключаетесь к электросети).

Кроме того, электрики часто используют портативные прочные мультиметры с прочными резиновыми корпусами и ударопрочностью. Для наилучшей точности электрики обычно ищут мультиметры TRMS с низким импедансом (Low-Z). Для некоторых измерений они могут использовать бесконтактный мультиметр.

Как выбрать мультиметр для дома?

Если вы не знакомы с мультиметрами, вам может быть сложно разобраться со всеми характеристиками и функциями, особенно если вы ищете стандартный мультиметр общего назначения для домашнего использования.

Простой подход для среднего домовладельца — начать с рейтинга CAT: мультиметр CAT III или CAT IV будет безопасным и достаточно точным, чтобы работать с измеряемыми вами высокими напряжениями. Выбирайте мультиметры с автоматическим диапазоном (таким образом вам не нужно каждый раз регулировать ручку) и со сроком службы батареи более 300 часов для удобства.

Чего следует избегать при использовании мультиметра?

Хотя при выборе мультиметра не существует определенного списка того, что можно и чего нельзя делать, мы обнаружили, что следующие советы могут помочь вам избежать проблемных мультиметров:

• Избегайте мультиметров, которые сочетают показания напряжения и силы тока на том же входе измерительного провода (намного проще закоротить или перегореть предохранитель).
• Избегайте аналоговых мультиметров, если вы уже не знакомы с тем, как использовать мультиметры и считывать показания с них, или если вы приобретаете аналоговый мультиметр для образовательных целей.
• Избегайте мультиметров со стеклянными предохранителями, ЕСЛИ мультиметр предназначен для измерения высоких напряжений 600 В и выше (для этих целей вам понадобится мультиметр с гораздо более безопасными керамическими предохранителями или предохранителями HRC).
• Избегайте мультиметров со сроком службы батареи менее 100 часов — разобрать один из них только для того, чтобы заменить батарею, очень сложно.
• Избегайте (или, по крайней мере, относитесь к ним очень скептически) мультиметров стоимостью менее 20 долларов, особенно если они от менее известного производителя.
• Избегайте мультиметров CAT I или CAT II, ​​ЕСЛИ вы не планируете измерять только небольшие электрические выходы и электронные компоненты.

Как определить точность мультиметра?

Зачастую лучшим способом проверить точность мультиметра является его перекрестная проверка с помощью другого мультиметра или осциллографа.
