Мультиметр стрелочный как пользоваться: Статья «Как пользоваться стрелочным тестером» – Измерительный центр «МЕРАТЕСТ»

измерить напряжение, сопротивление и силу тока

Мультиметр – это комбинированный прибор, совмещающий ряд функций для произведения измерений параметров электрической сети.

О том, как правильно пользоваться мультиметром, пойдет речь в данной статье.

Содержание

• 1 Устройство мультиметра
• 2 Произведение измерений посредством мультиметра
  • 2.1 Как померить сопротивление мультиметром
  • 2.2 Как измерить напряжение мультиметром
  • 2.3 Как замерить силу тока мультиметром
  • 2.4 Прозвонка электрической сети тестером
• 3 Как проверить аккумулятор мультиметром
  • 3.1 Проверка напряжения
  • 3.2 Проверка емкости

Устройство мультиметра

В минимальном наборе мультиметр, также зачастую называемый тестером, сочетает в себе возможности вольтметра, амперметра, а также омметра.

Тестеры бывают электронными и аналоговыми. Как бы не казались аналоговые приборы пережитком прошлого, но порой их применение оправдано и в наши дни. В частности, они выигрывают при следующих обстоятельствах:

• при измерении переменных параметров стрелка устройства в режиме реального времени будет показывать амплитуду колебаний сигнала;
• стрелочный тестер способен выявить паразитные пульсации силы тока и напряжения;
• для работы цифрового прибора требуется источник питания, аналоговый же требует его только при режиме омметра;
• аналоговый тестер может работать при условиях сильных высокочастотных помех, где его электронный собрат не сможет функционировать без должной защиты.

Противовесом вышеизложенному будут служить следующие достоинства цифровых тестеров:

• простота конструкции и процесса изготовления;
• устойчивость к вибрациям;
• легкость эксплуатации и снятия показаний;
• самокалибровка.

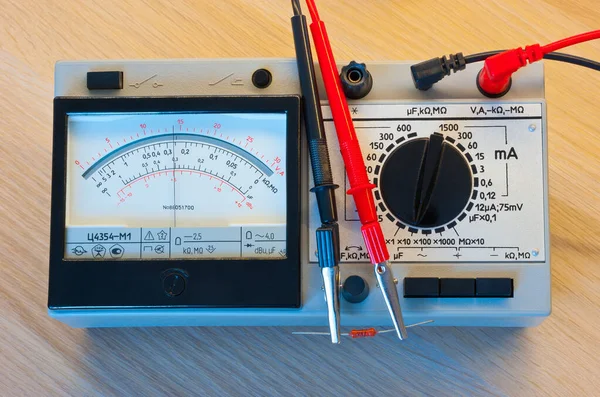

Стрелочный мультиметр

Итак, самый обычный мультиметр имеет на передней панели экран (жидкокристаллический или стрелочный), ниже которого расположен переключатель диапазонов. Данный переключатель можно установить на один из режимов работы прибора:

• OFF– выключенный мультиметр;
• AVC – измерение переменного напряжения;
• DCV – измерение постоянного напряжения;
• DCA– измерение силы постоянного тока;
• Ω — измерение сопротивления;
• прозвонка сети.

Важно! Некоторые тестеры также оснащены функцией измерения силы переменного тока и иными полезными функциями.

Еще ниже располагаются гнезда для подключения щупов. Последних у прибораимеется два: красный – положительный и черный – отрицательный. Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А.

Помимо вышеописанной конфигурации на рынке электротехники можно встретить модели тестеров с горизонтальным расположением гнезд, а также с различным их количеством – от двух до четырех. Четвертое гнездо предназначается для измерения микротоков (менее 200мА).

Произведение измерений посредством мультиметра

Как померить сопротивление мультиметром

Чтобы измерить сопротивление каких-либо элементов электрической цепи, необходимо переключатель мультиметра установить в одно из положений, находящихся в зоне, обозначенной буквой Ω (диапазон измерений изначально может быть любым). После этого щупами одновременно касаемся входов.

Проверка резистора

Если в ходе измерений на табло мультиметра высвечивается «1», «OL» или «OVER», то перемещением переключателя повышаем диапазон измерений; при показаниях прибора «0» требуется понизить диапазон. Точно также можно подобрать требуемую точность производимых измерений.

Как измерить напряжение мультиметром

Учитывая тот факт, что измеряемое напряжение может быть постоянным либо переменным, выставляем переключатель мультиметра в соответствующее положение. Следующим этапом должен быть выбор диапазона измерений. Если с этим возникают трудности, целесообразно установить переключатель на максимальное значение, а затем, исходя из показаний прибора, понизить его до приемлемого уровня.При измерении напряжения щупы тестера подключаются к цепи параллельно.

В частном порядке рассмотрим, как померить напряжение в розетке мультиметром. Для этого выставляем переключатель прибора в положение «750В» зоны AVC и вставляем щупы в отверстия розетки.

Важно! Перед началом обязательно проверьте состояние изоляции щупов и не прикасайтесь при работе к их оголенным частям. В противном случае вы рискуете получить поражение электрическим током.

Маловероятно, что на дисплее прибора вы увидите заветные 220 вольт, в соответствии с ГОСТом, допускается отклонение 10%от номинальной величины в ту или иную сторону.

Теперь вам известно, как мультиметром проверить напряжение в сети 220В.

Как замерить силу тока мультиметром

При отсутствии представления о том, сила тока какого порядка подлежит измерению, рекомендуется установить красный щуп тестера в гнездо для измерения больших токов, чтобы не привести прибор к негодности.

Замер потребляемого тока

Если величина, получаемая в результате измерений, меньше 200 мА, можете смело поменять гнездо для красного щупа с целью получения более точного результата. Из таких же соображений переключатель мультиметра устанавливаем на максимальное значение диапазона, а затем при необходимости идем от большего к меньшему.

Измерение силы тока мультиметром осуществляется при приборе, подключенном последовательное, то есть в разрыв цепи.

Прозвонка электрической сети тестером

Данный режим помогает проверить целостность проводников. Если при касании щупами в данном режиме концов провода, прибор издает звуковой сигнал, значит обрыва на данном участке электрической цепи не имеется.

Кроме того, тестером при режиме прозвонки сети можно определять функциональное назначение жил кабеля, иными словами, отличать, где находятся фазный, нулевой и защитный заземляющий проводники.

Как проверить аккумулятор мультиметром

При помощи тестера можно проверить параметры различных аккумуляторных устройств – от автомобильных до телефонных.

Проверка напряжения

Проверка напряжения аккумулятора посредством тестера позволяет определить уровень его заряда. В частности, для проверки автомобильного аккумуляторного устройства необходимо отсоединить его от электропроводки автомобиля, и, выставив на тестере диапазон работы от 0 до 20 вольт зоны DCV, подсоединить его красный и черный щупы к положительному и отрицательному контакту аккумулятора соответственно.

Проверка аккумулятора

Если последний полностью заряжен, на дисплее тестера вы увидите значение, максимально приближенное к 13 вольтам. При меньших показаниях аккумулятор нуждается в дозарядке, если же тестер показывает напряжение 12 вольт, то аккумулятор практически полностью разряжен и вам необходимо срочно зарядить его. Если вдруг напряжение автомобильного аккумулятора оказалось меньше 11 вольт, значит, данное устройство подлежит замене.

Важно! Для получения достоверных данных необходимо выждать пять-шесть часов после отключения аккумулятора от электропроводки автомобиля и только после истечения этого времени браться за проверку его зарядка тестером.

Проверка емкости

Емкость аккумулятора – важная характеристика, дающая информацию о том, какое количество заряда отдается устройством за определенный промежуток времени при определенном напряжении. Единицы измерения данного параметра – ампер-часы (А*ч). Проверку емкости аккумулятора можно проводить следующими методами:

• под нагрузкой;
• контрольным разрядом.

При использовании обоих методов аккумулятор должен быть предварительно полностью заряжен.

Нагрузкой для проверки емкости аккумулятора может выступать обыкновенная лампочка накаливания, берущая на себя половину всего его тока. Заметим, что если при подключении она начинает постепенно затухать, то проводить проверку не имеет смысла – аккумулятор неработоспособен.

Итак, к отключенному от генератора аккумулятору подключается нагрузка, под которой прибор должен профункционировать пару минут. Далее нагрузка снимается и к контактам аккумулятора подсоединяются щупы тестера, включенного на режим измерения напряжения.

Исправный автомобильный аккумулятор в результате такого эксперимента должен иметь напряжение более 12,4 вольт, в противном случае срок службы его будет недолгим, вскоре потребуется замена.

Для проверки емкости аккумуляторной батареи таким способом, как метод контрольного разряда, потребуется измерить силу тока мультиметром на аккумуляторе. Предварительно заряженный аккумулятор нагружается таким образом, чтобы сила тока разрядки соответствовала паспортной. В полученную цепь включается тестер при режиме работы амперметра.

Необходимо зафиксировать время, через которое сила тока уменьшится вдвое, и сравнить полученные результаты с данными из паспорта аккумуляторной батареи. Новые устройства достигают указанного момента вскоре после паспортного времени. Если этот момент наступил раньше, ваш аккумулятор теряет свою емкость, а если значительно раньше (например, вдвое быстрее), стоит начать задумываться о замене батареи.

Теперь вы осведомлены не только о том, как работает мультиметр и о расшифровке обозначений на нем, но и разбираетесь в тонкостях того, как пользоваться тестером для измерения напряжения, силы тока, сопротивления, а также как проверить напряжение, емкость и ампераж аккумулятора мультиметром.

Как пользоваться мультиметром — РИНКОМ

23 сентября 2022

Гирин Кирилл

Мультиметр – это универсальный измерительный прибор, востребованный при диагностике электрических цепей и смежного оборудования. Устройство подходит для бытового и профессионального использования, позволяет выполнить прозвонку, определить напряжение, сопротивление и силу тока. Техника обладает множеством дополнительных функций, обеспечивающих качественное проведение монтажных и ремонтных работ.

В материале:

• Знакомство с устройством
• Особенности проведения замеров
• Как проверить напряжение мультиметром?
• Как проверить ток мультиметром?
• Как измерить сопротивление мультиметром?
• Прозвонка
• Часто задаваемые вопросы
• Как приобрести мультиметр?

Знакомство с устройством

Перед тем как пользоваться мультиметром, стоит изучить его элементы. В верхней части устройства расположен жидкокристаллический дисплей. На нем отображаются результаты измерений и режимы работы. Количество числовых элементов и обозначений зависит от модели.

Рис. 1 Дисплей мультиметра

В центре мультиметра расположен переключатель. Он позволяет выбрать режим работы и диапазон измерений. Для выключения прибора переключатель переводится в вертикальное положение.

Рис. 2 Переключатель функций

В нижнем правом углу находится разъем для проверки транзисторов, активируемый в режим hFE.

Рис. 3 Разъем для проверки транзисторов

Разъемы для подключения щупов присутствуют в нижней правой части прибора. В верхний устанавливается красный (положительный) щуп при измерениях в диапазоне до 10 А. Средний также предназначен для положительного щупа. Его используют при работе с любыми токами, кроме 10 А. В последнем разъеме размещается отрицательный (черный) щуп.

Рис. 4 Разъемы для подключения щупов

Чтобы подробнее узнать о том, как измерять мультиметром, необходимо познакомиться со всеми доступными режимами.

Обозначение	Расшифровка	ИзображениеDCV
DCV	Работа с постоянным напряжением
ACV	Работа с переменным напряжением
DCA	Работа с постоянным током
Ω	Работа с сопротивлением
Изображение диода	Работа в режиме прозвонки

Щупы, необходимые для проведения манипуляций, входят в комплект поставки. Они имеют заостренные концы и специальные разъемы для подключения к прибору.

Обратите внимание. Некоторые производители предлагают стрелочные мультиметры. Они обладают аналогичным функционалом, но измерения выполняются с использованием различных шкал.

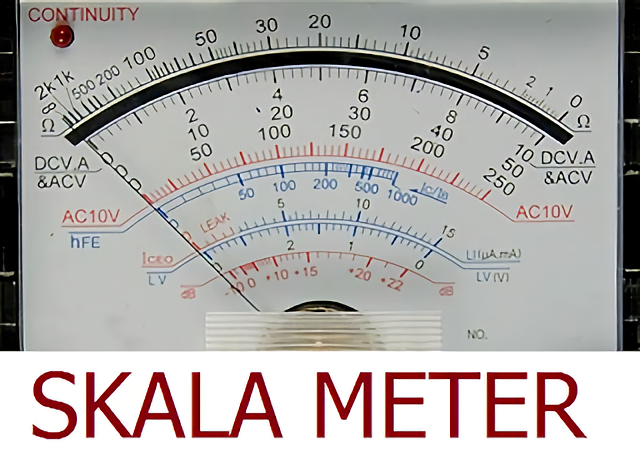

Рис. 5 Стрелочный мультиметр

Особенности проведения замеров

Посредством мультиметра измеряется широкий спектр параметров. Малые размеры и высокая мобильность позволяют с комфортом использовать устройство на высоте и в ограниченных пространствах.

Перед началом операций важно убедиться в исправности оборудования. В этом поможет пошаговая инструкция «Как проверить мультиметр».

• Подключите щупы в средний и нижний разъем.
• Включите режим «Прозвонка».
• Сомкните токоведущие концы щупов.

Если прибор исправен, раздастся звуковой сигнал, а показатели на дисплее претерпят изменение. Устройства, не поддерживающие звуковую индикацию, просто изменяют числа на экране.

Рис. 6 Как проверить мультиметр на работоспособность

Как проверить напряжение мультиметром?

Знать, как проверить напряжение мультиметром, должен каждый мастер. Это одна из наиболее распространенных операций при использовании прибора.

Инструкция, как измерить напряжение мультиметром.

1. Выбрать подходящую функцию: переменное или постоянное напряжение. При работе с бытовой розеткой это ACV.
2. Установить диапазон измерений.
3. Подключить щупы в средний и нижний разъем.
4. Разместить контактные элементы щупов в отверстиях розетки.

Если все выполнено верно, на экране появится напряжение в сети.

Рис. 7 Как проверить розетку мультиметром

Допускается работа с мобильными источниками питания. Перед тем как проверить батарейку мультиметром

, необходимо переключиться в режим DCV. Щупы присоединяются к контактной группе, обозначенной «+» и «-». Как и в случае с розеткой, на экране появятся данные о вольтаже.

Рис. 8 Проверка батарейки мультиметром

Аналогичные рекомендации можно дать тем, кто не знает, как проверить аккумулятор мультиметром. Операция похожа на работу с батарейкой. После выбора режима DCV необходимо установить щупы на клеммы. Если выдаваемое значение меньше 11,5 В, батарея требует зарядки.

Рис. 9 Проверка аккумулятора мультиметром

Как проверить ток мультиметром?

Узнать, как проверить ток мультиметром, поможет пошаговая инструкция.

1. Выберите режим DCA при помощи регулятора.
2. Установите щупы в соответствующие разъемы. При этом важно помнить о 10-амперном диапазоне.
3. Последовательно подключите мультиметр к цепи.

Параллельное подключение устройства не позволит произвести замеры. При сборке тестовой цепи нужно проявить должную внимательность.

Рис. 10 Схема подключения амперметра при измерении силы тока

Как измерить сопротивление мультиметром?

Перед тем как измерить сопротивление мультиметром, необходимо выбрать подходящий режим — Ω, а также соответствующий диапазон. В дальнейшем стоит выполнить ряд действий:

• отключить питание в цепи;
• подключите щупы в нижний и средний разъем;
• установите щупы на целевые участки цепи.

При измерении сопротивления на табло могут появиться значения OL, OVER или 1. Это свидетельствует о неправильном выборе диапазона измерений. Чтобы продолжить работу, необходимо сменить диапазон.

Рис. 11 Как проверить сопротивление мультиметром

Если Вы не знаете, как проверить ТЭН мультиметром, воспользуйтесь методикой измерения сопротивления. Для этого выберите соответствующий режим и подключите щупы к токоведущим частям элемента. Если сопротивление близко или равно 0, значит, ТЭН неисправен.

Рис. 12 Проверка ТЭНа мультиметром

Прозвонка

Узнать, как проверить провод мультиметром, а также как мультиметром найти разрыв цепи поможет обычная прозвонка.

Как с помощью мультиметра определить целостность кабеля: пошаговая инструкция.

1. Токоведущие щупы подключаются к соответствующим разъемам.
2. На мультиметре устанавливается режим «Прозвонка».
3. Щупы присоединяются к противоположным концам провода.

Если с кабелем все в порядке, раздастся соответствующий сигнал. При обрыве мультиметр не произведет каких-либо действий.

Рис. 13 Прозвонка при целом кабеле

Рис. 14 Прозвонка при разрыве цепи

Часто задаваемые вопросы

Как проверить катушку зажигания мультиметром?

Для проверки катушки зажигания необходимо перевести прибор в режим измерения сопротивления, после чего подключить щупы к контактам катушки. Показатель сопротивления в пределах 6 – 8 кОм свидетельствует об исправности узла.

Рис. 15 Проверка катушки зажигания мультиметром

Как проверить транзистор мультиметром?

Для проверки транзистора мультиметром необходимо:

• выбрать режим проверки сопротивления;
• установить красный щуп на центральный контакт, а черным поочередно коснуться остальных;
• если прибор демонстрирует равномерное снижение показателей, значит, элемент исправен.

Также можно использовать соответствующий разъем для проверки транзисторов. Он повышает удобство процедуры, позволяет подключать контактные элементы в специальные пазы.

Рис. 16 Проверка транзистора мультиметром

Как проверить генератор мультиметром?

Проверочная процедура представлена многоуровневым процессом, требующим высокой слаженности действий от мастера. Для проведения работ необходимо.

• Установить автомобиль в неподвижном положении. Обеспечить доступ к генератору.
• Выбрать режим работы с напряжением, указав диапазон измерений.
• Подключить щупы к соответствующим клеммам на АКБ. Надежно зафиксировать прибор.
• Запустить двигатель автомобиля. После прогрева увеличить нагрузку на силовой агрегат.
• Включить потребителей электроэнергии: фары, печку, магнитолу и т. д.
• Ознакомиться с показателями мультиметра.

Если прибор выдает более 14 В на работающем двигателе и более 13,5 В при включенных потребителях, значит, генератор исправен. Более низкие значения свидетельствуют об износе щеток, повреждении генератора или проблемах в сети.

Как приобрести мультиметр?

Приобрести мультиметры поможет магазин «РИНКОМ». Мы предлагаем функциональную продукцию от ведущих производителей. Изделия соответствуют требованиям отраслевых нормативов, обладают значительным эксплуатационным ресурсом. Ознакомиться с полным спектром товаров поможет соответствующий раздел каталога.

Как проверить различные типы резисторов с помощью стрелочного мультиметра

Резисторы являются одним из основных компонентов электронных схем. Тестирование резисторов — это базовый навык для освоения и изучения электронных технологий. Ниже представлены методы испытаний и опыт использования обычных резисторов.

A Стрелочный мультиметр

---

Каталог

I Постоянные резисторы

II Fuse resistors

III Potentiometers

IV Positive Temperature Coefficient (PTC) Thermistors

V Negative Temperature Coefficient (NTC) Thermistors

VI Varistors

VII Фоторезисторы

---

I Постоянные резисторы

1.1 Метод тестирования

Фактическое значение сопротивления можно измерить, подключив два измерительных провода (без различия между положительным и отрицательным выводами) к двум выводам резистора. Для повышения точности измерений; диапазон следует выбирать в соответствии с номинальным значением сопротивления.

1.2 Опыт испытаний

(1)  Из-за нелинейной зависимости шкалы сопротивления шестерни; его средняя часть распределена более тонко, поэтому указанное значение указателя должно падать как можно ближе к среднему положению шкалы, которое находится в диапазоне 20%-80% радиан полной шкалы, чтобы сделать измерение более точным. точный. В зависимости от уровня погрешности сопротивления допустима погрешность 5 %, ±10 % или ±20 % между показаниями и номинальным сопротивлением. Если число показаний превышает диапазон ошибок, это указывает на то, что значение сопротивления изменилось.

(2)  При проверке, особенно при измерении резисторов сопротивлением выше десятков кОм, не прикасайтесь к токопроводящей части измерительных проводов и резистора. А когда резистор приваривается к цепи, должен быть приварен хотя бы один конец, чтобы избежать влияния других компонентов цепи на тест, что приводит к погрешности измерения. Хотя сопротивление цветного кольцевого резистора можно определить по отметке цветового круга, лучше использовать мультиметр для измерения его фактического значения сопротивления. А для обнаружения цементных резисторов, поскольку они также являются разновидностью постоянных резисторов, метод измерения точно такой же, как и для обычных постоянных резисторов.

Фиксированные резисторы

---

II Резисторы предохранителей

2.1 Метод испытаний

(1) в схеме, когда резистор предохраните оценить по личному опыту; если поверхность предохранителя-резистора окажется черной или обгоревшей, можно сделать вывод, что он перегружен, а значит, ток, проходящий через него, во много раз превышает номинальное значение. если поверхность чистая без следов , это означает, что ток, протекающий через него, равен или немного превышает его номинальное значение плавления.0003

(2) Шестеренку «Rxl» на мультиметре можно использовать для измерения значения сопротивления резисторов-предохранителей без следов на поверхности. Чтобы обеспечить точность измерения, один конец плавкого резистора следует отпаять от цепи. Если измеренное сопротивление имеет бесконечное значение, это означает, что плавкий резистор не смог разомкнуть цепь. Если измеренное значение сопротивления далеко от номинального значения, это означает, что значение сопротивления изменено и резистор не подходит для повторного использования.

2.2 Опыт испытаний

На практике также мало ситуаций, когда резисторы-предохранители пробиты или закорочены в цепи.

Резисторы предохранителей

---

III потенциометры

3.1 Метод тестирования

(1) При инспекции потенциометра, сначала поворота и попытка увидеть, что ручка гладкая переключатель гибкий. Кроме того, попробуйте послушать звук, когда переключатель включен или выключен, чтобы убедиться, что звук «щелчка» четкий. А также послушайте звук трения между внутренними контактными точками и корпусом резистора. Шуршащий звук обычно указывает на низкое качество резистора.

(2) При тестировании с помощью мультиметра сначала выберите соответствующую шестерню сопротивления в соответствии с сопротивлением тестируемого потенциометра, а затем выполните следующие шаги обнаружения:

1)  Используйте шестерню мультиметра измерить значение сопротивления на концах «1» и «3». Число показаний должно быть номинальным сопротивлением потенциометра. Если стрелка мультиметра не двигается или два показания сильно различаются, это указывает на то, что потенциометр поврежден.

2) Убедитесь, что подвижный рычаг потенциометра находится в хорошем контакте с диском резистора.

3)  Шестерней мультиметра измерьте значение сопротивления на концах «1» и «2» и поверните ротор 2 потенциометра против часовой стрелки в положение, близкое к «выключено». В это время, чем меньше значение сопротивления, тем лучше.

4)  Медленно поверните ротор по часовой стрелке, при этом значение сопротивления должно постепенно увеличиваться , а стрелка в измерителе должна двигаться плавно.

5)  При повороте ротора в крайнее положение «3» значение сопротивления должно быть близко к номинальному значению потенциометра, что аналогично результату при измерении значения сопротивления на концах «2» и «3».

3.2 Опыт испытаний

Если стрелка мультиметра имеет явление подпрыгивания при вращении рукоятки вала, это свидетельствует о неисправности подвижного контакта плохой контакт.

Что такое потенциометр?

---

Термисторы IV с положительным температурным коэффициентом (PTC)

(1) Обнаружение нормальной температуры (температура в помещении близка к 25°C)

Подсоедините два измерительных провода к двум контактам термистора PTC, чтобы измерить его фактическое сопротивление, и сравните измеренное значение с номинальным значением сопротивления . Разница между двумя значениями в пределах ±2 Ом является относительно нормальной. Если фактическое значение сопротивления далеко от номинального значения сопротивления, это указывает на то, что резистор поврежден или плохо работает.

(2) Обнаружение нагрева

Поместите источник тепла (например, электрический паяльник) рядом с термистором PTC и одновременно контролируйте значение его сопротивления с помощью мультиметра. Если его значение увеличивается с повышением температуры, термистор работает нормально. Если значение сопротивления не меняется, это означает, что его характеристики ухудшились и его больше нельзя использовать.

4.2 Опыт испытаний

Не размещайте источник тепла слишком близко к термистору PTC и не прикасайтесь к термистору напрямую, иначе он сгорит.

Термисторы PTC против NTC Thermistors

---

V Отрицательный температурный коэффициент (NTC) Thermistors

5. 1 Метод тестирования

(1).

Метод измерения термистора NTC с помощью мультиметра такой же, как и метод измерения обычных постоянных резисторов. То есть выбрать соответствующую резистивную передачу в соответствии с номинальным сопротивлением термистора NTC, и можно напрямую измерить фактическое значение Rt.

(2) Оценка температурного коэффициента

Сначала измерьте значение сопротивления Rtl при комнатной температуре T1, а затем используйте электрический паяльник в качестве источника тепла. Поместите источник тепла рядом с термистором Rt и измерьте значение его сопротивления RT2. В то же время проверьте среднюю температуру t2 поверхности термистора RT с помощью термометра.

5.2 Опыт тестирования

Поскольку термисторы NTC чувствительны к температуре, во время тестирования следует учитывать следующие моменты:

(1) Rt измеряется производителем при температуре окружающей среды 25°C. Поэтому, когда для измерения Rt используется мультиметр, температура окружающей среды, в которой проводится испытание, также должна быть близкой к 25 °C, чтобы обеспечить надежность теста.

(2) Проверяемая мощность не должна превышать указанное значение, что позволит избежать ошибки измерения, вызванной нагревательным действием тока. Во время тестирования не держите корпус термистора руками, иначе температура тела повлияет на тест.

NTC Thermistors

---

VI Varistors

6.1 Метод испытаний

Используйте передачу «rxlk» мультиметра для измерения и сопротивления обратной изоляции между двумя ящиками, и сопоставление с обратной изоляцией между двумя писателями и сопоставлением с обратной изоляцией и сопротивлением измеренное значение обычно бесконечно.

6.2 Опыт испытаний

Если измеренное значение сопротивления не бесконечно, это указывает на наличие тока утечки. Если измеренное значение сопротивления слишком мало, это означает, что варистор поврежден и не может использоваться.

Varistors

---

VII Photoresistors

7.1 Метод испытаний

(1) Используйте черный бумажный бумаж В это время стрелка мультиметра будет неподвижна, а значение сопротивления близко к бесконечности.

(2)  Наведите источник света на светопропускающее окно фоторезистора. В это время стрелка мультиметра будет колебаться с большой амплитудой, а значение сопротивления значительно уменьшится.

(3)  Направьте светоприемное окно фоторезистора на падающий свет и встряхните маленькую черную бумагу в верхней части светозащитного окна, чтобы оно периодически принимало свет. В это время стрелка мультиметра должна качаться влево и вправо при встряхивании черной бумаги. Если стрелка мультиметра всегда останавливается в определенном положении и не колеблется при сотрясении, это свидетельствует о повреждении светочувствительного материала фоторезистора.

7.2 Опыт испытаний

Для метода (1) чем больше измеренное значение, тем лучше характеристики фоторезистора. Если значение слишком мало или близко к нулю, возможно, фоторезистор сгорел и больше не может использоваться.

Для метода (2): чем меньше измеренное значение , тем лучше характеристики фоторезистора. Если это значение слишком велико, это указывает на то, что разомкнутая цепь внутри фоторезистора повреждена и не может быть использована снова.

Потенциометр

---

Вам также могут понравиться:

Каковы функции и области применения варистора?

Как проверить сопротивление заземления?

Что такое гигантское магнитосопротивление (ГМС)?

Подтягивающий резистор и подтягивающий резистор

Фото

Произв. Деталь №

Компания

Описание

Пакет

ПДФ

Кол-во

MCF52256AG80

Компания: NXP / Freescale

Примечание: IC MCU 32BIT 256KB FLASH 144LQFP

Пакет: 144-LQFP

MCF52256AG80 Техническое описание

В наличии:2345 Запрос

Запрос

ФЛК10-200Х

Компания:STMicroelectronics

Примечание:IC ЦЕПЬ ЗАЖИГАЛКИ I-PAK

Комплект: TO-251-3 Длинные выводы, IPak, TO-251AB

FLC10-200H Техническое описание

В наличии:5153 Запрос

Запрос

МР301-24

Компания:NEC

Примечание:

Пакет:DIP

MR301-24 Техническое описание

В наличии:121 Запрос

Запрос

МАКС6315УС45Д3+Т

Компания:Maxim Integrated

Примечание: ЦЕПЬ СБРОСА ИС 4,50 В SOT143-4

Пакет: ТО-253-4, ТО-253АА

MAX6315US45D3+T Техническое описание

В наличии:23310 Запрос

Запрос

LM3S9B90-IQC80-C5

Компания: Texas Instruments

Примечание: IC MCU 32BIT 256KB FLASH 100LQFP

Пакет:LQFP-100

LM3S9B90-IQC80-C5 Техническое описание

В наличии:2320 Запрос

Запрос

МС908LJ12CFUE

Компания:NXP

Примечание: IC MCU 8BIT 12KB FLASH 64QFP

Пакет: 64-QFP

MC908LJ12CFUE Техническое описание

В наличии:457 Запрос

Запрос

MC68CK16Z1CAG16

Компания:NXP

Примечание: IC MCU 16BIT 144LQFP

Пакет: 144-LQFP

MC68CK16Z1CAG16 Техническое описание

В наличии:18655 Запрос

Запрос

ММБ02070С2201ФБ200

Компания:VISHAY

Примечание: RES SMD 2. 2K OHM 1% 1W 0207

Пакет:SMD

MMB02070C2201FB200 Техническое описание

В наличии:63360 Запрос

Запрос

CAP017DG

Компания: Power Integrations

Примечание: IC CAP DISCHRG 1000V 2500NF 8SO

Упаковка: 8-SOIC (0,154″, ширина 3,90 мм)

CAP017DG Техническое описание

В наличии:7450 Запрос

Запрос

MAX491EESD+

Компания:Maxim Integrated

Примечание: IC TXRX RS485/RS422 14-SOIC

Пакет:14-СОИК

MAX491EESD+  Техническое описание

В наличии:4906 Запрос

Запрос

SVOJAS Аналоговый мультиметровый указатель многометральный непрерывность для непрерывности.

тестер Зуммер для проверки целостности цепи Вольтметр Амперметр Аналоговый мультиметр (черный 20000 отсчетов)

Будьте первым, кто оставит отзыв об этом товаре

599 ₹

999 ₹

Скидка 40%

Доступные предложения

Предложение от партнераЗарегистрируйтесь на Flipkart Оплатите позже и получите подарочную карту Flipkart на сумму до 00 20090 ₹1

Партнерское предложениеКупите этот продукт и получите скидку до 250 фунтов стерлингов

Узнайте больше

Банковское предложение10% скидка на транзакции ICICI Bank по кредитной карте EMI ​​до 1250 фунтов стерлингов при заказе на сумму 5000 фунтов стерлингов и более

T&C

1 Банковское предложение Дополнительно Скидка % на предоплаченные транзакции

T&C

Delivery

Check

Enter pincode

View Details

Highlights

• Material: Plastic
• DC Voltage: 1000

Services

Seller

VERMAJIONLINE

4. 2

See other продавцы

Спецификации

Общие

Бренд	Svojas
Model Number	Analogue Multimeter Pointer Multi-tester Continuity Buzzer Voltmeter Amperemeter
Type	Analog
Display Type	NA
Color	Черный
Материал	Пластик
Основные функции	Current & Voltage
Number of Counts	20000
Model Name	YX-360TR
Brand Color	Black
Светодиодные индикаторы	Нет
Звуковой тест непрерывности	Да
0592

Power Features

Battery Type

AA BATTERY

Functions

DC Current	0. 25
AC Voltage	1000
Напряжение постоянного тока	1000
Другие функции0019	Это высокоточный нивелирный мультиметр. Высокочувствительная индукционная катушка позволяет индуцировать слабый ток. Показания очень точные. Это очень практичный инструмент для электриков и хороший учебный инструмент для студентов. Измерьте переменное и постоянное напряжение, постоянный ток, сопротивление, задний уровень, параметры транзистора, ток нагрузки, напряжение нагрузки, емкость и индуктивность. Превосходный коэффициент разрешения по постоянному току 2 мВ и расширенное измерение сопротивления от 0,2 Ом. до 20м?. Клемма последовательного конденсатора (выход) блокирует постоянную составляющую, позволяя измерять только компоненты переменного тока. Большой и яркий прибор с длиной шкалы 80мм и чувствительностью 44мкм по полной шкале с предохранителем и диодной защитой. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
