Моторчик омывателя лобового стекла на Пежо 308 и 408

Главная » 308, 408, 3008 Ремонт » Моторчик омывателя лобового стекла на Пежо 308 и 408 — замена и ремонт

просмотров 6 204

Проверка неисправности моторчика омывателя

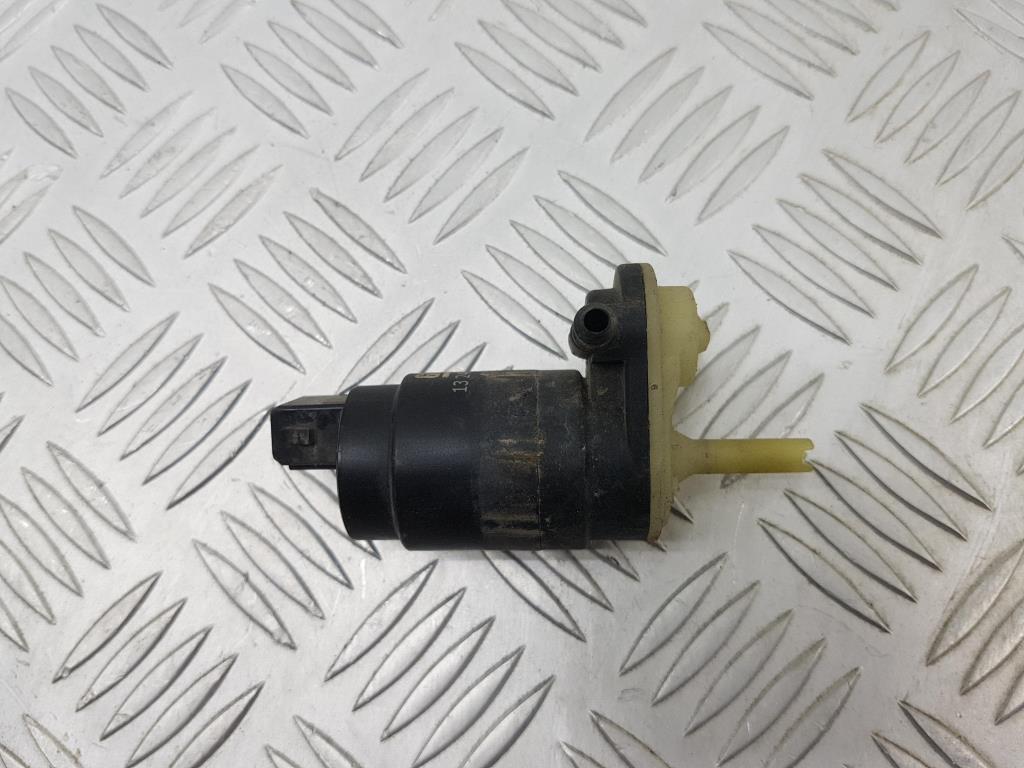

Мотор омывателя лобового стекла

Случаются неисправности которые приводят к тому, что приходиться менять моторчик омывателя на Пежо, но бывают и другие неприятности связанные с поломкой данного функционала такие как :

• Замерзание омывающей жидкости,
• перегорает предохранитель,
• неисправность электрической цепи питания моторчика омывателя,
• перетирание или обрыв трубки
• забились веерные форсунки как и обыкновенные
• течь бачка с омывающей жидкостью и так далее

Если есть возможность желательно проверить, приходит ли питание 12v на разъем моторчика омывателя.

В случае если все выше написанные пункты исправны, то скорее всего у вас сгорел или как то по иному вышел из строя моторчик омывателя лобового стекла

На разных моделях автомобиля Пежо он меняется по разному, но в каждом из случаев необходимо сливать омывающую жидкость, ну или воду, смотря у кого, что залито.

Для замены вам потребуется небольшой набор инструмента:

• Отвертка торекс на 20,
• шлицевая отвертка

При замене моторчика в 308 и 408 Пежо можно обойтись без снятия правого переднего колеса. Локер все же придется частично открутить в передней части.

Снятие моторчика омывателя

• Снизу переднего бампера с правой стороны ближе к колесу необходимо открутить 3 самореза с торексом на 20, они крепят переднюю часть локера правого колеса.
• Выкручиваем колесо в удобную для вас сторону.
• Если установлена защита картера, то локер необходимо открутить и от нее.
• Отгибаем локер от бампера и получаем частичный доступ к бочку омывателя.
• Так же эти саморезы удерживают нижний пыльник бампера, который так же нужно отогнуть и получить снизу доступ к моторчику

В Пежо 308 моторчик омывателя находится ближе к локеру и его более удобно менять нежели, чем у Пежо 408, так же у этих автомобилей существуют разные комплектации и модификации, а соответственно и бачки под омывающую жидкость у них разные, так же бывают с омывателями фар и без них.

В Пежо 408 моторчик в бачке установлен ближе к передней противотуманной фаре и удобнее при снятии этот автомобиль поднять на подъемнике и снимать его снизу, ну или воспользоваться ямой, так как через локер будет мешать датчик уровня омывающей жидкости, то придется отгибать правую часть нижнего пыльника бампера.

Если с 308 Пежо довольно все просто и снятие моторчика омывателя не доставит много проблем, то вот с 408 моделью придется немного повозиться.

В 408 желательно отверткой отжать и вынуть моторчик из бачка и вытянуть его через низ бампера со шлагом и проводом и отключить это все уже снаружи.

Установка моторчика омывателя

• Подключаем все шланги и разъемы к моторчику,
• просим друга послушать работоспособность моторчика перед установкой его в бачек, сами из салона автомобиля, вы его без жидкости не услышите,
• смазываем уплотнительную резинку силиконом,
• устанавливаем уплотнительную резинку в бачек,
• крепим на свое место моторчик омывателя,
• если есть возможность, укладываем шланги и проводку на свои монтажные места во избежания повторной поломки и перетирания.



Далее соответственно собираем все на свои места согласно обратной последовательности.



Проголосуйте, понравилась ли вам статья? Загрузка…

основные неисправности и их устранение

Вождение автомобиля превращается в пытку, если лобовое стекло покрыто разводами грязи. Пытаясь рассмотреть, что же происходит впереди, водитель устаёт и хуже контролирует ситуацию на дороге. Да и “дворники”, царапают стекло, размазывая по нему абразивную грязь.
Рассмотрим наиболее распространённые неисправности.
Возможно, прочитав эту статью, Вы сможете самостоятельно справиться с диагностикой и ремонтом прямо во дворе своего дома.
Оговорим сразу несколько пунктов, чтобы в дальнейшем не повторяться многократно:

• описание методики поиска причины неисправности будет изложено непрерывно. То есть, будем предполагать, что поломка ещё не устранена. Если же у Вас “всё заработало” – завершайте ремонт
• если какие-то действия будут вне Вашей компетенции или не окажется необходимых инструментов и запчастей – езжайте в магазин или автосервис.

Содержание статьи

Не работает насос омывателя лобового стекла

Насос омывателя, как правило, выполнен в едином корпусе с электромотором и установлен в бачке для жидкости, поэтому его работа сопровождается характерным жужжанием, слышным из салона. Включите зажигание, не запуская двигатель, и нажмите на рычаг подрулевого переключателя. Если “в ответ- тишина”, значит не включился мотор омывателя лобового стекла.

Последовательность поиска неисправности:

• проверка (замена) предохранителя насоса омывателя лобового стекла
• проверка подачи напряжения предохранитель пробником
• проверка реле. Если оно исправно, то при его срабатывании слышен лёгкий щелчок
• проверка подачи напряжения на реле
• замена реле
• “прозвонка” проводки от подрулевого переключателя
• проверка подачи напряжения на насос
• поиск обрыва проводки
• замена насоса

Как снять насос омывателя лобового стекла

Рассмотрим, как снять насос омывателя лобового стекла.

Прежде всего нужно обеспечить к нему доступ. На отечественных авто бачок с насосом установлен в подкапотном пространстве. Владельцам иномарок для того, чтобы добраться до него, приходится снимать подкрылок, хотя бы частично. Но есть и такие машины, у которых мотор доступен лишь при снятом переднем бампере. На некоторых автомобилях достаточно снять пластмассовый пыльник между бампером и подкрылком. Иногда в подкрылке предусмотрен съёмный лючок, что значительно упрощает ремонт.

Насос вставляется в бачок всасывающим штуцером через резиновый уплотнитель. Если проверили подачу питания на электромоторчик, вытаскивайте насос.

Снимите трубку перед тем, как будете снимать насос – есть риск обломить выходной штуцер.

Только убедитесь, что снимаете не моторчик омывателя заднего стекла. Омыватель фар отличают шланги заметно большего диаметра с быстросъёмными штуцерами.

Если моторчик не подаёт признаков жизни – поменяйте, так как его ремонт – дело неблагодарное, разве что Вы обладаете способностями Левши.

Омыватель лобового стекла работает плохо

“Плохо” – это значит, что насос гудит, но жидкость почти не долетает до стекла или брызжет в разные стороны.
Причины:

• засорены форсунки, трубки, фильтр, обратный клапан
• трубки могли соскочить с форсунок или соединителей
• поломка штуцеров насоса, соединителей, форсунок

Поиск неисправности начните, отсоединив трубку, ведущую от насоса к форсункам. Если давление струи будет хорошим, то обследуйте форсунки и соединения трубок. В противном случае – “спускайтесь вниз”, т.е. к бачку, и проверьте состояние выходного штуцера насоса и трубки, а также включите омыватель и оцените на глаз его производительность. Если сломан штуцер, сопоставьте свои навыки и стоимость детали. Временами ремонт штуцера небесполезен и даёт неплохую экономию средств и времени – хотя иногда ждать заказанную запчасть приходится довольно долго.

Форсунка омывателя лобового стекла

Коротко о том, как снять форсунки омывателя лобового стекла, чтобы их прочистить. Если предмет (соринка) больше диаметра жиклёра, то снаружи помеху можно затолкать вглубь, и она “вернётся”.
Форсунки обычно фиксируются упругими защёлками, которые нужно сдавить. Удобно, когда форсунки установлены на капоте – защёлки можно сжать с внутренней стороны.

Чтобы вытащить форсунку из накладки механизма стеклоочистителей, нужно воспользоваться инструментом вроде тонкой плоской широкой отвёртки.

Поочерёдно поддевая форсунку с обеих сторон, вытащите её вместе с трубкой.

Если не уверены, что получится, снимите накладку (“жабо”). Совсем необязательно снимать поводки “дворников” – достаточно отогнуть накладку.

Сняв форсунку, булавкой или чем-то подобным удалите засор и продуйте (промойте) форсунку в обратном направлении. Точно также можно прочистить и промыть веерные форсунки омывателя лобового стекла, только старайтесь удалить грязь из всех жиклёров. Можно их замочить в растворе мыла, а ещё лучше – кальцинированной соды.
Если корпус форсунки разъёмный – разберите, но будьте осторожны – там может быть обратный клапан с шариком и пружинкой. Клапан удерживает воду в трубках, благодаря чему при включении омывателя жидкость сразу подаётся на стекло и “дворники” не скребут сухую грязь.
Когда поставите форсунки на место, отрегулируйте булавкой направление струи, только не повредите отверстие.

Если не работает омыватель лобового стекла зимой

Не работает омыватель лобового стекла зимой

Зимой причины отказа омывателя могут быть те же, что и летом, но к ним добавляются те, что связаны с замерзанием жидкости. На современных авто бачки омывателя расположены вне тёплого подкапотного пространства разбавленная “незамерзайка” может превратиться в кашу из кристаллов льда. Не разбавляйте её, если теплее 5 градусов мороза не предскажут метеорологи.

Не используйте зимой разбавленную жидкость для стеклоомывателя

Если жидкость замёрзла в трубках, то никакой подогрев форсунок не поможет. Самый действенный способ – снять все трубки с форсунками и отогреть их.
Но лучше найти друга с тёплым гаражом и после “оттаивания” прокачать систему неразбавленной зимней жидкостью стеклоомывателя.

Здоровье – дороже, да и “дров наломать” можно, работая закоченевшими пальцами.

Возможно, не всё предусмотрено в этой статье, но она может послужить катализатором и Вы сами найдёте своё креативное решение проблемы.

Замена насоса омывателя лобового стекла на ВАЗ 2110: его характеристики, самостоятельная доработка форсунок

Содержание:

1. Основные функции
2. Основные неисправности
3. Параметры насоса
4. Замена
5. Доработка форсунок

Изобретение омывателя стекла позволило обеспечить дополнительный комфорт и безопасность автомобилистам, пассажирам и всем участникам дорожного движения.

Когда омыватель работает хорошо, четко выполняет поставленные перед ним задачи, мало кто обращает на него внимание. До тех самых пор, пока устройство не начнет «барахлить» и подавать первые признаки неисправности.

Зачем он нужен?

Что делает водитель, если на улице слой пыли или какой-то грязи вдруг загрязнил лобовое стекло? Правильно, нажимает специальный рычаг под рулем своего ВАЗ 2110, включает в работу насос омывателя, который, в свою очередь,

взаимодействует с дворниками и убирает весь этот мусор. А если насос вышел из строя? Тогда варианта два:

1. Ехать дальше, не останавливаться, проглядывая сквозь загрязненное лобовое стекло, либо вовсе смотреть на дорогу, высунувшись через боковое стекло;
2. Остановиться, протереть лобовое стекло вручную и продолжить движение.

Второй вариант более привлекателен. Но это временная мера, которая позволит добраться до гаража, где вы отремонтируете свой омыватель.

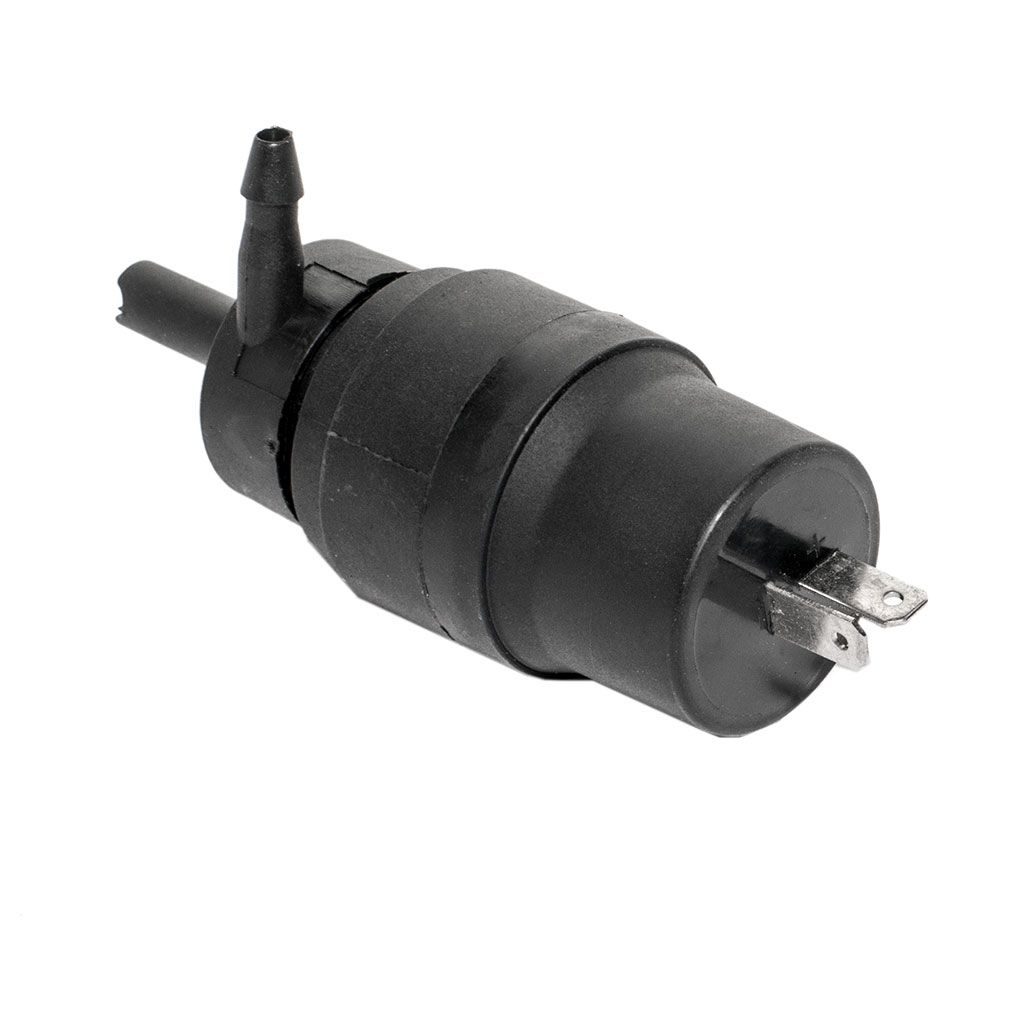

Помпа омывателя

Главные проблемы

У омывателя лобовушки все существующие неисправности можно разделить на два основных типа, у которых есть свои подпроблемы, скажем так. Предлагаем вам ознакомиться с ними в таблице.

Тип неисправности	Варианты поломок
Механические неисправности	Опустел бачок с омывающей жидкостью
	Слетел шланг с насоса
	Забились форсунки
Электрические неисправности	Сгорел предохранитель
	Зажимы окислились
	Сломался выключатель

Но каждая из этих неисправностей заслуживает более детального рассмотрения.

Механические поломки

Именно с механическими неисправностями омывателя чаще всего сталкиваются владельцы ВАЗ 2110. Это если сравнивать с регулярностью возникновения проблем электрического характера.

1. Опустел бак с омывающим веществом. Неопытные водители часто начинают грешить на неисправный насос, хотя на практике просто забывают проверить уровень незамерзайки в бачке. Отсюда и неоправданные затраты на услуги станций технического обслуживания. Не забывайте проверять уровень жидкости, а в зимний период обязательно сливайте обычное омывающее вещество, а на его место заливайте незамерзайку. Обычная вода при отрицательных температурах превратится в лед, а потому принимать участие в очищении лобового стекла не сможет. Если вы все же забыли слить, и вода замерла, прогрейте машину некоторое время, чтобы лед растаял, после чего сливайте и заливайте подходящую жидкость.
2. Слетел шланг. От бачка к лобовому стеклу незамерзайка поступает с помощью насоса и специальных шлангов. Если эти самые шланги начнут соскакивать со своих мест, жидкость не сможет поступать к форсункам. Как результат, омыватель не функционирует. Постарайтесь лучше закрепить их. А если они износились, просто замените старые шланга на новые. При нормальном креплении вода все равно может не поступать к форсункам. В данном случае проверьте, не пережаты ли шланги.
3. Забиты форсунки. Незамерзайка, подаваемая насосом и идущая по шлангам, далее выходит на лобовое стекло с помощью форсунок. Это те самые маленькие девайсы, из которых поступают струйки воды. Если они загрязнили, отключите шланги от форсунок, проверьте их состояние. Не редко проблема заключается в жиклерах. Они легко очищаются, но в некоторых ситуациях может потребоваться их замена.

Насос и бачок

Электрические поломки

Хотя механические неисправности случаются чаще, про электрические проблемы забывать не стоит.

1. Сгорел предохранитель. Если при включении устройства для очищения лобовушки насос не подает признаков функционирования, существует достаточно большая вероятность того, что причина заключается в вышедшем из строя предохранителе. Проверьте его состояние. Если девайс действительно перегорел, его достаточно просто заменить на новый.
2. Не работает выключатель. Если насос перестал работать, но предохранитель целый, тогда проблема может заключаться в неисправном подрулевом выключателе. Чтобы проверить это, проведите небольшое тестирование системы. Но для этого вам потребуется помощник. Включите зажигание и попросите товарища включать омыватель. Сами при этом идите к насосу и проверяйте наличие в нем напряжения. При наличии напряжения, но отсутствии функциональности, вам придется поменять моторчик, то есть насос. Если напряжения нет, тогда виновником выступает переключатель, реле или проводка. Все проверьте. Что необходимо — замените.
3. Зажимы окислились. Обязательно проверьте состояние клемм насосика. Не редко проводка окисляется из-за влаги, буквально разваливается с течением времени. Если это произошло с вашим омывателем, постарайтесь качественно заменить испорченную проводку.

Параметры насоса

При замене насосика омывателя для лобового стекла, необходимо подобрать аналогичное установленному ранее устройству.

Для автомобиля ВАЗ 2110 подходит определенный девайс с заводским обозначением 2010-5208009.

Приведем в таблице основные показатели и характеристики устройства.



Параметр	Показатель
Диапазон рабочих температур	От -40 до +125 градусов по Цельсию
Номинальное напряжение	12В
Габариты	108х45х37 миллиметров
Вес	Не более 120 грамм
Потребляемое количество тока	Не более 4,5 А
Развиваемое давление	Минимум 0,25 Мпа
Расход жидкости	Не меньше 30 мл/сек

Замена

Подобрав подходящий по характеристикам насосик, можно приступать к его замене на вашем автомобиле ВАЗ 2114.

Проверка показала, что причина не работающего омывателя заключается именно в помпе (насос). Следовательно, самое оптимальное решение в такой ситуации — полностью заменить этот самый насосик.



На работу вы потратите не более 30 минут. Ну, если вы совсем новичок в этом деле, тогда придется уделить данному вопросу примерно час своего времени. В данной ситуации нет никакой необходимости обращаться на станцию технического обслуживания. Вся работа легко выполняется своими руками.

1. Снимите минусовую клемму с вашей аккумуляторной батареи.
2. Открутите крепежные гайки на бачке омывателя, что позволит без труда его снять.
3. Отключите клеммы и протяните их вверх, после чего извлеките со своего посадочного места насос и электромоторчик.
4. Изучите состояние резинки на предмет следов износа, разрыва. Но даже если она целая, с целью профилактики лучше сразу заменить ее на новую.
5. Поставьте на место уже новый насосик.
6. Верните обратно бачок с омывающей жидкостью, выполните подключение клемм.
7. Проверьте количество жидкости, залитой в бачок. При необходимости добавьте или полностью ее замените, если она находится там не первый сезон.
8. Подключите минусовую клемму аккумулятора.
9. Проверьте работоспособность вашего омывателя уже с новым насосом.

Доработка форсунок

Если новый моторчик приступил к своей работе, жидкость без проблем поступает через трубки на форсунки, тогда вы все сделали совершенно верно. Но порой распылители не позволяют полноценно насладиться работой отремонтированного омывателя. Они распыляют незамерзайку недостаточно эффективно, потому требуют вмешательства.

Есть несколько вариантов справиться с данной ситуацией:

1. Поставить новые, не изношенные штатные форсунки. Серьезных изменений не ждите, но в первое время омыватель точно будет работать лучше.
2. Использовать веерные или двойные жиклеры, устройства от иномарки. Здесь главное подобрать все точно под разъемы. Подобные жиклеры качественнее распыляют воду, обеспечивают лучшее омывание лобовушки.
3. Поставить дополнительную форсунку. Работа не самая простая, но позволяет получить определенные плюсы от этого.
4. Заменить заводские трубки на более современные и качественные. Так вы сможете избежать замерзания жидкости в зимний период времени. Примечательно, но в данной ситуации великолепно демонстрируют свою эффективность трубки, используемые в аквариумах.

За омывателем и состоянием насоса следить необходимо регулярно. Вы ведь не хотите, чтобы этот девайс на вашем ВАЗ 2110 подвел вас в самый неподходящий момент?!

Форсунки омывателя

 Загрузка …

---

Лобовое стекло:профессиональная замена моторчика омывателя Форд Фокус 3

Омывающая система предназначена для обеспечения очистки лобового и заднего стекла от различных загрязнений, возникающих в процессе эксплуатации при разных погодных и дорожных условиях. Главной составляющей частью данного механизма является электрический мотор малых размеров. Его назначение заключается в заборе моющего вещества из накопительного бачка и нагнетания его к исполнительным органам. С помощью данного комплекса производится поддержание ветрового стекла в чистом состоянии. Работа этого механизма осуществляется эффективно независимо от времени года и характера погоды.

Строение омывательного узла

Эта система обеспечивает комфортное и безопасное вождение транспортного средства, посредством улучшения обзорности фронтового стекла. Система обмывки содержит в своем составе такие комплектующие компоненты:

• бак хранения омывающей жидкости;
• приводной моторчик;
• функциональные распылители;
• соединительные трубопроводы.

Структура сервопривода

Данная составная единица отвечает за работоспособность всей системы и заключает в своем составе следующие элементы:

• пластиковый корпус;
• порт подключения электрического питания;
• щетки;
• статор с обмоткой;
• заборный и напорный патрубок.

Принцип работы

В процессе эксплуатации машины Форд Фокус 3 происходит интенсивное загрязнение лобового и заднего стекол. Характер засорений может быть разным и зависит от дорожной обстановки и погодных условий.

В случае обнаружения водителем некорректного состояния лобового стекла, он воздействует на кнопку включения омывающего механизма. При этом осуществляется подача управляющего напряжения моторчику. Далее путем периодичного изменения полюсов магнитных полей обмотки осуществляется вращение якоря и привод насоса, производящего привод насосного устройства. Оно смонтировано в одном корпусе корпусной частью. Затем насосный узел закачивает из бака жидкость и нагнетает ее по трубопроводам, к распылительным элементам, совершающим подачу омывающего средства. В качестве него используется специальное средство, способное устранять различные загрязнения. Воду в качестве очищающего средства применять нецелесообразно по причине малой эффективности в очистке большинства загрязнений. После попадания жидкости на стекло щетки дворников осуществляют очищение поверхности ветрового стекла.

Замена моторчика омывателя Форд Фокус 3: предпосылки

Признаки возможных неполадок, указывающих на необходимость замены электромотора омывателя Ford Focus 3, бывают следующие:

• отсутствие подачи омывающего средства;
• при включении механизма наблюдается неравномерный выход рабочей жидкости;
• образование течей в месте расположения бачка и соединительных магистралей;
• запуск системы не сопровождается соответствующим звуком работы моторчика.

Причины неполадок моторчика омывательного узла Форд Фокус 3 обычно таковы:

• не подается электрическое питание к сервоприводу;
• в бачке закончилось моющее средство;
• выход из строя сальника электромотора, отделяющего его от насосной камеры;
• попытки самовольного любительского ремонта;
• коррозия втулок и щеток моторчика;
• заклинивание вала якоря приводного устройства;
• отказ либо несвоевременное проведение предупредительных обслуживаний.

Диагностические мероприятия

Такого рода манипуляции следует проделывать при помощи профессионалов авторизованных технических центров с использованием необходимого оборудования и приборов. Это дает возможность определить присутствующие технические недочеты.

Совершение проверочных процедур начинается с выполнения наружного контроля состояния бачка, магистралей и кабелей питания для выявления физических повреждений деталей и соединений.

Далее производится проверка параметров работоспособности моторчика омывателя. С этой целью сервисные мастера осуществляют освобождение штекера питания, и подсоединяют специализированное диагностическое устройство. Проделывание этих действий позволяет определить вероятные дефекты либо некорректные функциональные показатели.

Затем квалифицированные техники выполняют демонтаж моторчика с насосом омывающего узла и монтируют его на специальную стендовую установку. Потом производится подключение к входному и напорному патрубкам проверочных трубопроводов для совершения имитации рабочего цикла. Эти действия дают возможность выяснить производительность накачивающего органа и правильность его функционирования.

После этого опытные электрики производят проверку блока предохранителей и пользовательского интерфейса запуска омывающей установки. Также технический персонал осуществляет обследование остальных комплектующих элементов на соответствие рекомендуемым параметрам.

Замена омывателя лобового стекла Фокус 3

Данные восстановительные операции нужно выполнять путем обращения к профильным механикам сервисных станций. Эти заведения характеризуются хорошим техническим обеспечением, позволяющим выполнять процедуры должного качества.

В случае наличия технических проблем с работой моторчика омывателя, профильные техники производят размещение автомобиля Форд Фокус 3, и осуществляется снятие колеса и подкрыльного защитного кожуха. Далее выполняется слив омывающего средства, и отсоединение от насоса провода питания. Потом совершается освобождения фиксатора и извлечение сервопривода. Насосное устройство с моторчиком помещены в один корпус, и закреплены внутри композитным литым материалом. При присутствии проблем с питанием сервисные электрики могут провести замену провода подачи энергии.

Также опытные электронщики обследуют контролирующее устройство БСМ, представляющее собой плату с микросхемой и электронной аппаратурой. Данное устройство функционирует отдельно от ЭБУ и отвечает за работу омывателя, магнитолы и другого периферийного оборудования. При следах окисления либо замыкания выполняется замена необходимых элементов.

Приводной моторчик и насосный компонент выполнен в виде неразборной конструкции, и не могут быть подвергнуты традиционной разборке. Для осуществления восстановительных мероприятий опытные сервисные механики совершают работы по замене сервопривода. С этой целью проводится очистка посадочного отверстия и замена уплотнительной манжеты и монтирование нового устройства.

Рекомендуется осуществлять монтаж оригинального моторчика омывателя для исключения вероятных проблем и нормальной работы омывающей системы. В качестве временного решения проблем с сервоприводом могут устанавливаться альтернативные элементы с последующей их заменой оригинальными частями.

Купить нужную деталь можно посредством посещения специализированных сервисных центров. Имеющиеся здесь квалифицированные сотрудники проведут консультативную поддержку по возникающим вопросам, и окажут помощь в подборе требующегося моторчика омывателя. Все реализующиеся детали имеют оригинальное происхождение. Поставки запчастей производятся официальными представителями производителя.

почему не брызгают форсунки, где находится и как снять насос; замена предохранителя, моторчика

Проверить уровень омывающей жидкости в бачке – первое, что приходит на ум, когда перестали брызгать форсунки омывателя лобового стекла. Убедившись в наличие омывайки, можно переходить к поиску причины, из-за которой не работает омыватель ветрового либо заднего стекла.

Почему форсунка не брызгает

• Перегорел предохранитель насоса омывателя. Месторасположение плавкой вставки, защищающей цепь электродвигателя, вы можете узнать из руководства по ремонту и эксплуатации. Очень часто на заглушке, прикрывающей монтажный блок предохранителей, производитель с помощью графических символов указывает номер плавкой вставки и потребитель, цепь которого она в случае короткого замыкания разрывает. Если для работы омывателя вам приходится часто менять предохранитель, в цепи присутствует короткое замыкание.

Взамен сгоревшей вставки устанавливайте только предохранитель соответствующего номинала. Установка предохранителей, рассчитанных на большую силу тока, чревата возгоранием автомобиля.

• Вышел из строя насос. Спровоцировать поломку может блокировка вращения лопастного колеса грязью, коррозией. Мощности электродвигателя недостаточно, чтобы провернуть вал якоря электродвигателя. В некоторых видах конструкции коррозия, грязь блокирует вращение якоря моторчика.
• Форсунка омывателя плохо либо и вовсе не брызгает, так как забит канал распылителя. Причиной неисправности становится корродирование каналов внутри форсунки, попадание в бачок мусора.
• Неисправность цепи электродвигателя. Выход из строя подрулевого переключателя, обрыв цепи по причине повреждения проводов, образования окислов на клеммах – наиболее вероятные причины, из-за которых не работает омыватель лобового стекла.
• Шланг порвался, переломился либо соскочил со штуцера насоса. Осмотрите внимательно место перехода шланга из моторного отсека в капот, надежность посадки шлангов на штуцеры форсунок, насоса омывателя.
• Замерзла омывающая жидкость в бачке.

Принцип работы

В основе системы очистки лобового, заднего стекла лежит помпа с электрическим приводом. Вал якоря моторчика соединен с лопастным колесом, которое при вращении подает омывающую жидкость по шлангам к форсункам омывателя стекла. Уплотнительный манжет препятствует попаданию омывающей жидкости к электродвигателю. Именно нарушение герметичности становится основной причиной, из-за которой не работает насос омывателя лобового стекла. Попадающая внутрь вода, жидкость для омывания стекол, запускают процесс корродирования, ухудшая качество контактов и повышая сопротивление вращению якоря помпы.

В качестве моторчика используется двигатель постоянного тока. Существует как минимум 2 разновидности конструкции:

• корпус помпы одновременно является и корпусом электродвигателя, поэтому к нему прикреплены постоянные магниты;
• используется отдельный моторчик, который в сборе устанавливается в корпус омывателя ветрового стекла.

В большинстве систем для разных контуров устанавливаются отдельные помпы. Но в некоторых автомобилях один электродвигатель может омывать и заднее, и лобовое стекло. В таком случае направление подачи жидкости зависит от полярности подаваемого на электродвигатель напряжения. Для переменной подачи жидкости в разных направлениях в конструкции используется обратный клапан.

Поиск причины поломки

Чтобы определить поломку, из-за которой перестал работать омыватель стекла, действуйте методом исключения.

1. Включите омыватель стекла (двигатель запускать не нужно, достаточно включить зажигание). Прислушайтесь, исходит ли от места установки бачка жужжание, свидетельствующее о включении электродвигателя. Если моторчик жужжит, ищите причину выхода из строя в шлангах, форсунках.
2. Электродвигатель не включается. Отсоедините разъем помпы. Если вокруг бачка достаточно места, насос можно проверить без снятия. Чтобы проверить, почему не работает моторчик, достаточно подать напрямую питание на его контакты от АКБ. Для этого вам потребуется два отрезка проводов, один конец которых закрепите на плюсовом и минусовом выводе АКБ. Ответными частями проводов кратковременно дотроньтесь до выводов моторчика омывателя стекла. Если сразу реакции не последует, подайте напряжение зеркальным образом (избежать ошибки можно, если предварительно изучить принципиальную схему включения насоса на вашем автомобиле). Если моторчик сработает, омыватель не работает из-за проблем в цепи управления. В обратном случае причина в самом насосе.

Диагностика цепи

Проверка напряжения осуществляется контролькой. Для прозвонки цепи на предмет обрыва потребуется знание правил использования мультиметра и сам универсальный измеритель.

1. Включите зажигание.
2. Один вывод контрольки прикрепите к детали, контактирующей с неокрашенной частью кузова.
3. Попросите помощника включить омыватель либо зафиксируйте подрулевой переключатель в соответствующем положении.
4. Вторым контактом контрольки прикоснитесь к пину разъема питания насоса, на котором при работающем омывателе стекла должно быть +12 В. Аналогичным способом проверяется масса, только нужно переставить контакт контрольки с металлической детали на плюсовой вывод АКБ.

ВАЗ 2110

Если моторчик исправен, а омыватель не работает, то вы обязательно обнаружите отсутствие питания или массы. Далее, необходимо изучить электрическую схему и выделить все элементы, влияющие на работу омывателя лобового, заднего стекла. Используйте мультиметр в режиме измерения сопротивления для проверки проводки. Начинайте диагностику с наиболее доступных для диагностики участков цепи. Рассоединяя разъемы, обращайте внимание на наличие окислов, которые негативно влияют на работу омывателя лобового и заднего стекол.

Ремонт или замена насоса?

Целесообразность ремонта обуславливается стоимостью нового насоса. Большое количество помп неразборные, поэтому их для ремонта придется разрезать, а затем склеивать пластиковый корпус. Для ремонта своими руками достаточно полностью разобрать моторчик, очистить его внутренности от грязи, коррозии и наростов.

Разумеется, запчастей к насосу омывателя вы не найдете, поэтому уплотнительный манжет останется старым. Если именно он стал причиной заклинивания, то уже через год омыватель лобового стекла, скорее всего, опять не будет работать.

Как снять и промыть инжекторы

Форсунки омывателя лобового стекла удерживаются за счет пластиковых фиксаторов. Чтобы без повреждений корпуса снять форсунку, пробейте по каталогу оригинальных запчастей ее номер. Отыскав по номеру фотографию инжектора, вы увидите, где именно располагаются защелки. Снять форсунку можно тонкой шлицевой отверткой.

Для прочистки можно использовать иголку, меньшую за диаметр отверстия распылителя. Рекомендуем предварительно оставить на некоторое время засоренные форсунки в растворе лимонной кислоты. После отмачивания налет можно будет удалить с помощью очистителя карбюратора либо сжатого воздуха.

Вертикальный омыватель стекла, 1/3 л.с., 110 В, закрытый двигатель, барная горничная A-200

Политика доставки и возврата

Нашему отделу эквайринга нет аналогов на рынке. Наши системы регулируют обратные заказы и сводят их к минимуму для вашего удобства. Удовлетворение потребностей клиентов — наша главная цель. Если приобретенный вами товар будет заказан обратно, мы свяжемся с вами и предоставим дальнейшие инструкции.

В случаях, когда товар не указан должным образом или товар был отправлен с ошибкой, все расходы по доставке будут покрыты Standard Restaurant Supply, во всех остальных случаях Клиент несет ответственность за расходы по доставке.Мы хотели бы, чтобы вы пришли и снова увидели нас в качестве довольных клиентов, зная, что если вам не нравится то, что вы покупаете у нас, вы можете вернуть это и получить свои деньги обратно. Пожалуйста, позвоните нам, чтобы получить подробную информацию о возврате товара перед этим.

Многие продукты обязательно будут доставлены в течение 2–10 рабочих дней. Праздничные сезоны, крупные заказы, нестандартные продукты, специальные заказы и товары, отсутствующие на складе, могут занять больше времени.

Мы отправляем только жителям 48 смежных штатов Соединенных Штатов Америки.

Сумма, взимаемая за доставку, зависит от полного количества в вашей корзине. Выбор способа доставки, отличного от стандартной доставки, безусловно, увеличит эту сумму.

Если какой-либо исправный продукт был возвращен в Standard Restaurant Supply из-за любого фактора, помимо неправильной доставки продукта, будет взиматься плата за возврат в размере 15%. Товар должен быть получен нами в исходном состоянии, в оригинальной упаковке, в течение 1 месяца с даты отправки, иначе он не может быть принят к возврату.

Свяжитесь с перевозчиком по тарифному плану (UPS) и подайте претензию, используя номер для отслеживания посылок.Показать еще: которыми Все претензии следует подавать перевозчику.

Местные поставки следуют графику доставки. Доставляем в сельскую местность каждый вторник и четверг.

Если товар, приобретенный для местного самовывоза, не будет забран в течение четырнадцати дней, этот товар будет возвращен на наш склад. Покупка будет возвращена после уплаты комиссии за возврат в размере 15%.

Детали для стеклоомывателя

Glastender | Parts Town

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с NDCP, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет!

RSCS и Parts Town объединили свои усилия, объединив знакомую команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт.Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного иначе, это правда, но вы действительно находитесь в нужном месте.

Что вы можете ожидать:

• Больше всего запчастей на планете — все OEM, всегда
• Отличная технология, которая упрощает поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и интеллектуальные руководства, найдено в партстауне.com и наше ведущее в отрасли мобильное приложение
• Исключительный опыт работы с клиентами от команды, которую вы знаете и которой доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
• Более поздние часы, чем кто-либо другой — предлагает поддержку и отправка всех имеющихся на складе заказов до 9 вечера по восточному времени

Чего можно ожидать:

Готовы начать? Погнали!

Продолжайте движение в Parts Town

Ищете запчасти для оборудования для напитков?

Marmon Link — это новый источник оригинальных запчастей для производителей оборудования Marmon. Найдите детали и аксессуары для розлива напитков, а также детали для Корнелиуса, Замка принца, Серебряного короля, Анджело По и короля Сэйбер.

Bar Maid

Bar Maid Glass Washer Модели A-200, SP-100, SP-100, SS100, SS-101, SS400 Нажмите на изображение, чтобы увидеть детали Используйте вперед и назад стрелки для навигации в браузере * части 1,2 и 3 предназначены только для модели A200 Fixitshop — это онлайн-каталог запчастей для большинства потребностей вашего ресторана с более чем 7000 наименований товаров для немедленной доставки ВЫКЛЮЧАТЕЛЬ (TGL, SPST, ON-OFF, 20A) ПЕРЕКЛЮЧАТЕЛЬ (TGL, SPST, ON-OFF, 20A) Проверить последнюю цену Тумблер • Для витрин Alto Shaam, столов для разделки, столов для горячих блюд и моделей салат-баров 100-HSL, 100-HSL / CB , 200-SWL, 300-HFT, 300-SB • 2 винтовых зажима • Alto Shaam нет. SW3041 • Для стеклоомывателей Bar Maid моделей A-200, SS-100, SS-101, SS-400, SP-100, SP-101 • Для Cres … МУФТА, ДВИГАТЕЛЬ (СТЕКЛЯННАЯ ШАЙБА) МУФТА, ДВИГАТЕЛЬ (СТЕКЛЯННАЯ ШАЙБА) Проверить последнюю цену Муфта двигателя • Для использования на стеклоомывателях Bar Maid модели A-200 • Bar Maid no. CPL285 • Для использования на моделях омывателя стекла серии Briteway Power Seal PS-01 • Briteway no. B-11 • Для использования со скрабами для паба Doll Flynn от Hamilton Beach • Модель Hamilton Beach No.97000 • Гамильтон Бич, п … НОЖКА, РЕЗИНОВАЯ (СТЕКЛЯННАЯ ШАЙБА) ЛАПКА, РЕЗИНОВАЯ (СТЕКЛОМАЙБА) Проверить последнюю цену Лапка • Для использования на моделях стеклоомывателей Bar Maid A-200, SS-100, SS-101, SS-400, SP-100, SP-101 • Бар Maid no. FET850 • Для стеклоомывателей Waring моделей BGW-10, BGW-20S, BW-10X, BW-20SX … ПОДШИПНИК, КОМПЛЕКТ (НИЖНИЙ И ВЕРХНИЙ) ПОДШИПНИК, КОМПЛЕКТ (НИЖНИЙ И ВЕРХНИЙ) Проверить последнюю цену Комплект втулок • Для использования на модели Bar Maid №.A-200 • Бар Maid no. BER3540S • Для использования на моделях омывателя стекла серии Briteway Power Seal PS-01 • Briteway no.B-6 … ВТУЛКА, БРОНЗА (СТЕКЛЯННАЯ ШАЙБА) ВТУЛКА, БРОНЗОВАЯ (СТЕКЛЯННАЯ ШАЙБА) Проверить последнюю цену Бронзовая втулка • Для использования на моделях омывателей стекла Bar Maid моделей A-200, SS-100, SS-101, SS-400, SP-100, SP- 101 • Бар Maid no. BER860 • Для использования на моделях омывателя стекла серии Briteway Power Seal PS-01 • Briteway no. Б-5 … ЩЕТКА, СТЕКЛЯННАЯ ШАЙБА (7-3 / 4L) ЩЕТКА, ШАЙБА ДЛЯ СТЕКЛА (7-3 / 4L) Проверить последнюю цену Щетка • Общая высота 7-3 / 4 ”(19,7 см) • Для использования на моделях омывателя стекла Bar Maid A-200, SS- 100, SS-101, SS-400, SP-100, SP-101 • Бар горничной нет. BRS920 … ШЕСТЕРНЯ, ПРИВОД (СТЕКЛЯННАЯ ШАЙБА) ШЕСТЕРНЯ, ПРИВОД (СТЕКЛЯННАЯ ШАЙБА) Проверить последнюю цену Приводной механизм — Щетка • Для использования на моделях омывателей стекла Bar Maid A-200, SS-100, SS-101, SS-400, SP-100, SP-101 • Бар горничной нет.GER905 • Для использования на моделях омывателя стекла серии Briteway Power Seal PS-01 • Briteway no. В-3 … ШЕСТЕРНЯ, ХОЛОСТОЙ (СТЕКЛЯННАЯ ШАЙБА) ШЕСТЕРНЯ, ХОЛОДНАЯ ШАЙБА (СТЕКЛЯННАЯ ШАЙБА) Проверить последнюю цену Промежуточная шестерня — вал • Для использования на моделях стеклоомывателей Bar Maid A-200, SS-100, SS-101, SS-400, SP-100, SP-101 • Бар горничной нет. GER906 … ПРИВОДНОЙ ВАЛ (СТЕКЛЯННАЯ ШАЙБА) ПРИВОДНОЙ ВАЛ (СТЕКЛЯННАЯ ШАЙБА) Проверить последнюю цену Приводной вал • Для стеклоомывателя Bar Maid модель A-200 • Bar Maid no.SHF245 … РАСПОРКА, ПЛАСТИНА (СТЕКЛЯННАЯ ШАЙБА) РАСПОРКА, ПЛАСТИНА (СТЕКЛЯННАЯ ШАЙБА) Проверить последнюю цену Распорка для плиты • Для использования на моделях стеклоомывателей Bar Maid A-200, SS-100, SS-101, SS-400, SP-100, SP- 101 • Бар Maid no. SPA885 • Для использования на моделях омывателя стекла Briteway Power Seal серии PS-01 • Briteway no. Б-12 … ЩЕТКА, СТЕКЛОМАЙБА (7L) ЩЕТКА, СТЕКЛОМАЙБА (7L) Проверить последнюю цену Щетка • 7 дюймов (17. 8 см) общая высота • Для использования на моделях омывателя стекла Bar Maid A-200, SS-100, SS-101, SS-400, SP-100, SP101 • Bar Maid № BRS917 … ЩЕТКА, СТЕКЛООМЫВАТЕЛЬ (8-1 / 4L) ЩЕТКА, ШАЙБА ДЛЯ СТЕКЛА (8-1 / 4 л) Проверить последнюю цену Щетка • Общая высота 8-1 / 4 дюйма (20,9 см) • Для использования на моделях омывателя стекла Bar Maid A-200, SS-100 , SS-101, SS-400, SP-100, SP101 • Барная горничная нет. BRS922 … ШАЙБА, СТЕКЛО (A200, BAR MAID) ШАЙБА, СТЕКЛО (A200, BAR MAID) Проверить последнюю цену Мойка стекла Bar Maid® • Мощный двигатель мощностью 1/3 лошадиных сил • Подходит ко всем стандартным мойкам для прутка • Самосмазывающиеся бронзовые втулки • Прочная конструкция из нержавеющей стали • Модель Bar Maid №А-200 . .. ШАЙБА, СТЕКЛЯННАЯ (ПОГРУЖНАЯ, SS100 ШАЙБА, СТЕКЛО (ПОГРУЖНАЯ, SS100 Проверить последнюю цену Погружная машина для мойки стекла от Bar Maid • Мощный погружной двигатель мощностью 1/3 лошадиных сил (защита 115 вольт GFCI) • Подходит для всех стандартных моек • Самосмазывающиеся бронзовые втулки • Прочная конструкция из нержавеющей стали • Барная стойка № SS100 …

насос омывателя автомобильных стекол, насос омывателя автомобильных стекол Поставщики и производители в Alibaba.com

О продуктах и ​​поставщиках:

 На Alibaba.com представлены самые передовые, эффективные и высокопроизводительные.   Насос омывателя автомобильных стекол  для различных моделей автомобилей и промышленного оборудования. Эти машины и аксессуары, оснащенные модернизированными операционными системами и новейшими функциями, стоят каждой копейки и повышают уровень производительности машинного оборудования вашего автомобиля. Благодаря надежным аппаратным компонентам.  насос омывателя автомобильных стекол  детали, представленные на объекте, долговечны и устойчивы к экстремальным ударам и внешним воздействиям.Надежный.  насос омывателя автомобильных стекол Поставщики  предлагают эти невероятные продукты по разумным ценам и по разовым сделкам, которые нельзя пропустить.
 Покупка надежная и качественная.  насос для омывателя автомобильных стекол  деталей и инструментов на Alibaba.com необходимы для решения сложных задач, для выполнения которых требуются опыт и должная осмотрительность нового уровня. От их качества зависят такие факторы, как вождение и производительность.   насос омывателя автомобильных стекол , и любая небольшая ошибка может привести к изнурительному опыту.Эти машины должны быть сертифицированы и экологически безопасны, чтобы гарантировать отсутствие выбросов. Оптимальное качество.  Насос для омывателя автомобильных стекол , который вы можете найти на сайте, соответствует всем стандартам и повысит ваши впечатления от путешествия в любых условиях.

 Независимо от того, хотите ли вы.  насос омывателя автомобильных стекол  деталей для коробок передач, щеток дворников, электронных дверей, фар, выхлопной системы или чего-либо еще, вы можете найти детали гарантированного качества от ведущих поставщиков. Эти.  Насос омывателя автомобильных стекол  также включает в себя более интересные особенности, такие как взрывозащищенность, автоматическая смазка маслом, защита от коррозии, термостойкость, а также изготовлены из постоянных магнитов.Эти.  Насос для омывателя автомобильных стекол  представляет собой компактную конструкцию, которая автоматически работает с более высокими крутящими моментами, обеспечивая непревзойденную производительность.

 Выберите из разнообразного диапазона.  насос омывателя автомобильных стекол  на Alibaba.com и улучшите производительность вашего автомобиля и машины в рамках вашего бюджета. Перед покупкой убедитесь, что вы проверили сертификаты ISO на надежность и уверенность. Доступны варианты настройки, и вы можете наслаждаться предложениями от доверенных лиц.  насос омывателя автомобильных стекол  на сайте оптовиков.


Омыватель стекла для горничной, Промышленный очиститель стекла, Промышленный очиститель стекла

Щетки для очистки стекла и промышленные устройства для мытья стекла для баров, пабов, таверн и ресторанов

С помощью качественных и надежных электрических щеток для стекол вы можете быть в курсе самых загруженных часов вашего заведения, не исчерпывая чистых стаканов. Если у вас очень загруженный ресторан, бар, паб или таверна, то хорошее средство для мытья стекол просто необходимо. Людям, работающим в оживленном заведении, нельзя недооценивать потребность в чистых очках, а эффективный омыватель стекла поможет удовлетворить высокий спрос.

Bar Maid Glass Washer & Other Industrial Glass Washers from Rapids Оптовые продажи

Мойки стекла Bar Maid

отличаются простотой установки и гарантируют кристально чистые стаканы, качество / надежность и безопасность / гигиену. Bar Maid имеет более чем сорокалетний опыт работы в этой отрасли и является выбором крупных отелей, ресторанов, баров и пабов для удовлетворения своих потребностей в мытье стеклянной посуды. В зависимости от того, что вам нужно, мы предлагаем как электрические, так и двух- или трехщеточные ручные стеклоомыватели.

Электрическая мойка стекла

Bar Maid Upright — Очищайте стаканы прямо в баре, минимизируйте поломку и экономьте время и деньги. Эта электрическая щетка для чистки стекол оснащена мощным полностью закрытым двигателем, который быстро удаляет даже самые стойкие пятна с помощью пяти легко заменяемых вращающихся щеток. Он также оснащен брызговиком, который обеспечивает долгую и надежную жизнь. Эта мойка для стеклянных стержней изготовлена ​​из сверхтяжелых бронзовых подшипников и полированного основания из нержавеющей стали одиннадцатого калибра, что обеспечивает долгий и безотказный срок службы. Он компактен, чтобы поместиться в труднодоступных местах с частично погруженным герметичным двигателем. В этой машине для мытья стекла используются дополнительные щетки для мытья посуды практически любого размера и формы.

Погружная мойка для стекла Bar Maid — с этой надежной и универсальной мойкой для стекла не нужно бегать из бара на кухню и обратно. Мойте стаканы прямо в баре и не разбивайте стеклянную посуду, чтобы сэкономить время и, что более важно, деньги. Эта электрическая щетка для стекла оснащена мощным, полностью закрытым и частично погруженным мотором, который не только помогает поддерживать температуру теплой воды, но и эффективно удаляет даже самые трудно поддающиеся очистке пятна с помощью пяти легко заменяемых вращающихся щеток.Сделанная из сверхтяжелых бронзовых подшипников и полированного основания из нержавеющей стали одиннадцатого калибра, эта мойка для стеклянных стержней рассчитана на долгую и безотказную жизнь. Он компактен, чтобы поместиться в труднодоступных местах с частично погруженным герметичным двигателем. В этой машине для мытья стекла используются дополнительные щетки для мытья посуды практически любого размера и формы.

Нужна помощь в поиске подходящего раствора для очистки стекол?

Многие из наших опытных торговых представителей, прежде чем присоединиться к нам, имеют многолетний опыт работы в сфере общественного питания и пивоварения.Если вы не можете найти то, что ищете здесь, на нашем веб-сайте, в одном из наших удобных мест или даже в наших каталогах, которые часто рассылаются по почте, свяжитесь с нами, и один из наших компетентных представителей оптовых продаж Rapids немедленно свяжется с нами. поможет вам найти необходимые средства для чистки стекла.

Машина для мойки стекла с конвейером и регулировкой скорости щетки

Настоящее изобретение в целом относится к оборудованию для обработки стекла и, в частности, к машине для промывки листового стекла с согласованными скоростями конвейера и щетки.

Стеклянные листы или пластины используются в строительстве самых разных предметов, включая двери, окна, мебель, зеркала и стеклопакеты. Обычно стеклянный лист или пластину крепят с помощью клея и / или герметика. Чтобы клей и / или герметик должным образом прилипали к стеклянному листу или пластине, стеклянный лист или пластина должны быть чистыми. В результате были разработаны машины для мытья листового стекла.

Известные моечные машины для листового стекла включают в себя верхний ряд вращающихся щеточных валиков, расположенных на расстоянии от нижнего ряда вращающихся щеточных валиков.Распылители распыляют жидкость для стирки или ополаскивания на каждый вращающийся валик щетки. Конвейер включает приводные ролики, расположенные рядом с вращающимися щеточными роликами каждого ряда, которые перемещают листы стекла через стиральную машину с контролируемой скоростью. Стеклянные листы проходят через конвейер одной большой стороной вверх и одной большой стороной вниз. Верхний ряд вращающихся щеточных валиков воздействует на одну большую поверхность стекла, а нижний ряд — на другую большую поверхность.

В последнее время рынок стеклянных окон и дверей был обусловлен использованием стекла с низким коэффициентом излучения («low-e») и другого энергоэффективного стекла с покрытием. Многие из этих покрытий могут быть поцарапаны или иным образом повреждены машинами для мойки стекла предшествующего уровня техники, в которых используется одна скорость щетки. Некоторые стиральные машины предшествующего уровня техники пытались решить эту проблему с помощью двухскоростной щетки, имеющей низкую и высокую скорость. Другие машины для мытья стекла предшествующего уровня техники поднимают щетки, чтобы уменьшить контакт со стеклом, или используют специальные щетки, чтобы устранить проблему царапин. Однако эти методы могут либо снизить эффективность стиральной машины, либо потребовать изменения положения или замены щеток.

Существует потребность в машине для мытья стекла, в которой линейная скорость листа стекла по пути прохождения через машину для мойки стекла и скорость вращения щеток зависят друг от друга, так что изменение одной из них автоматически приводит к соответствующее изменение в другом.

Настоящее изобретение касается стиральной машины для листового стекла или тарелок. Раскрываемая стиральная машина включает в себя конвейер для перемещения листов стекла по пути движения с регулируемой линейной скоростью.Одна или несколько вращающихся щеток, расположенных вдоль пути движения, контактируют со стеклянным листом, когда он движется через машину. Как линейная скорость конвейера, так и скорость вращения щетки являются переменными. Линейная скорость конвейера или скорость вращения щетки зависит от другого: линейной скорости конвейера или скорости вращения щетки.

В одном варианте осуществления приводной двигатель конвейера и один или несколько щеточных двигателей связаны электронно. В этом варианте осуществления линейной скоростью конвейера можно управлять, управляя напряжением, подаваемым на приводной двигатель конвейера, а скорость вращения щетки регулируется путем управления напряжением, прикладываемым к приводному двигателю щетки.Устройство пользовательского ввода может использоваться для регулировки линейной скорости конвейера, а скорость вращения щетки зависит от линейной скорости. Линейная скорость и скорость вращения могут плавно изменяться, и ими можно управлять для поддержания постоянного отношения линейной скорости конвейера к скорости вращения щетки в одном варианте осуществления.

В одном варианте отношение напряжения, приложенного к приводному двигателю конвейера, к напряжению, приложенному к приводному двигателю щетки, составляет примерно 2: 1. В одном варианте линейная скорость конвейера составляет примерно от 1 до 30 футов в минуту, а скорость вращения щетки составляет примерно от 90 до 644 оборотов в минуту.В альтернативном варианте осуществления приводной двигатель конвейера и щеточный двигатель механически соединены.

В альтернативном варианте осуществления изобретения, если скорость конвейера падает ниже порогового значения, скорость щеточного валика поддерживается на минимальной скорости независимо от скорости конвейера. В качестве иллюстрации было обнаружено, что для некоторых щеток, если скорость щетки падает ниже порогового значения, эффективность очистки страдает. В этом варианте осуществления, если скорость конвейера падает ниже 10 футов в минуту, скорость щетки поддерживается на уровне 300 об / мин.Выше этой скорости конвейера линейная зависимость между скоростью щетки и конвейера сохраняется до тех пор, пока не будет достигнута максимальная скорость 30 футов в минуту и ​​644 об / мин.

Раскрытая стиральная машина может использоваться для практического применения способа мытья стеклянных листов. В этом способе стеклянный лист перемещается по траектории движения с контролируемой линейной скоростью, и стеклянный лист контактирует с одной или несколькими вращающимися щетками, когда он движется по траектории движения. Как линейная скорость листа, так и скорость вращения щеток являются переменными, а линейная скорость или скорость вращения зависят от другого: линейной скорости или скорости вращения.

РИС. 1 — блок-схема, изображающая согласование скорости конвейера и скорости щетки с вводом контроллера;

РИС. 2 — вид сбоку машины для мойки стекла с конвейером и регулировкой скорости щетки;

РИС. 3 — схематическое изображение одной станции машины для мойки стекла с конвейером и регулировкой скорости щетки;

РИС. 4 — схематическая иллюстрация конвейера в машине для мойки стекла с конвейером и управлением скоростью щетки;

РИС.5 — схематическая иллюстрация приводных щеток в машине для мойки стекла, имеющей регулировку скорости вращения щеток;

РИС. 6 — двигатели, приводящие в движение щетки и трубопроводы к распылителям машины для мойки стекла; и

ФИГ. 7 — схематическая иллюстрация щетки, механически соединенной с конвейером в машине для мойки стекла.

Настоящее изобретение направлено на машину для промывки стеклянных листов 10 , имеющую конвейер и регулятор скорости вращения щетки 100 для очистки стеклянных листов 12 или пластин.Машина для мойки стекла 10 имеет конвейер 38 (фиг. 2 и 3), который перемещает листы стекла по траектории движения с переменной линейной скоростью, одну или несколько вращающихся щеток 74 a , 74 b , которые вращаются с переменной скоростью вращения, и контроллер 101 . В проиллюстрированном варианте осуществления конвейер 38 и вращающиеся щетки 74 a и 74 b электронно связаны с контроллером 101 .Скорость конвейера и / или скорость щеток может вводиться в контроллер пользователем. Линейная скорость конвейера 38 и скорость вращения щеток 74 a 74 b взаимозависимы, так что изменение скорости на единицу автоматически приводит к соответствующему изменению скорость другого.

Ссылаясь на фиг. 2, проиллюстрированная моечная машина для стекла 10 включает в себя станцию ​​предварительной мойки 30 , станцию ​​стирки 32 , станцию ​​первой полоскания 34 и станцию ​​окончательного ополаскивания 36 .Обращаясь к фиг. 2-5, в показанном варианте осуществления каждая станция 30 , 32 , 34 , 36 включает конвейер 38 , верхнюю вращающуюся щетку 74 a , нижнюю вращающуюся щетку 74 b , резервуар 16 , насос 18 , аппликатор жидкости 20 и мотор щетки 78 . Дополнительную информацию о моечных станциях 30 , 32 , 34 , 36 можно найти в приложении Ser.№ 10 / 375,557, озаглавленный «Машина для мойки стекла с удалением битого стекла», поданный 26 февраля 2003 г., который переуступается правопреемнику настоящего изобретения и полностью включен в настоящий документ посредством ссылки.

Ссылаясь на фиг. 2-5, изображенный конвейер 38 включает в себя верхний набор роликов 40 и нижний набор роликов 42 . Ролики 40 , 42 перемещают стеклянный лист 12 через стиральную машину 10 с линейной скоростью, которая регулируется в диапазоне линейных скоростей и контролируется контроллером.

Ссылаясь на фиг. 4, ролики 40 , 42 для всех четырех станций 30 , 32 , 34 , 36 приводятся в движение одной цепью 44 и одним двигателем конвейера 46 в проиллюстрированном воплощение. Цепь 44 входит в зацепление со звездочкой 48 , которая установлена ​​на валу 49 , который поддерживает нижние ролики 42 (см. Фиг. 2 и 4). Цепь 44 удерживается в зацеплении со звездочками 48 для вращения нижних роликов 42 с помощью промежуточных шестерен 50 a , 50 b и направляющих натяжения 52 .Каждый из валов , 49, также поддерживает шестерню , 54, , расположенную внутрь (в направлении z) звездочки 48 . Каждый из верхних роликов 40 вращается шестерней 56 , которая входит в зацепление с соответствующей шестерней 54 , соединенной с валом 49 . Двигатель конвейера , 46, перемещает цепь , 44, по пути, показанному на фиг. 4 для вращения каждого из нижних роликов 42 . Шестерня 54 входит в зацепление с шестерней 56 , тем самым вызывая вращение верхнего ролика 40 .Стекло, помещенное в конвейер 38 , перемещается через стиральную машину 10 роликами 40 , 42 . Чтобы приспособить стекло разной толщины, верхний ролик , 40, установлен с возможностью движения вверх и вниз в направлении y, как показано на исходной оси на фиг. 2 и 4.

Ссылаясь на фиг. 2-4, каждая станция 30 , 32 , 34 , 36 включает собственный резервуар 16 . Каждый резервуар , 16, содержит чистящую жидкость 24 .В проиллюстрированном варианте осуществления резервуары 16 станции предварительной стирки 30 , первой станции ополаскивания 34 и последней станции 36 полоскания содержат воду. Резервуар , 16, в моечной станции 32, содержит раствор воды и моющее средство. Каждый резервуар , 16, включает впускное отверстие 60 и выпускное отверстие 62 (фиг. 3). Вход 60 подает очищающую жидкость 24 в резервуар 16 .Выход 62 из резервуара 16 соединен с насосом 18 , который забирает очищающую жидкость 24 из резервуара и направляет ее к аппликатору жидкости 20 .

Ссылаясь на фиг. 3, насос 18 соединен с резервуаром 16 на каждой станции 32 , 34 , 36 . В проиллюстрированном варианте осуществления аппликатор жидкости 20 содержит верхнюю вращающуюся щетку 74 a , нижнюю вращающуюся щетку 74 b и форсунки 76 .Вращающиеся щетки 74 a , 74 b расположены вдоль траектории движения, определяемой конвейером 38 . Вращающиеся щетки 74 a , 74 b контактируют со стеклянными листами, когда они перемещаются через стиральную машину 10 конвейером 38 . Насос 18 подает очищающую жидкость 24 к распылительным форсункам 76 на каждой станции. Распылительные форсунки 76 распыляют чистящую жидкость 24 на вращающиеся щетки 74 a , 74 b.

Ссылаясь на фиг. 3 и 5, первое множество распылительных форсунок , 76, расположены для распыления очищающей жидкости 24 , по существу, по всей длине верхней вращающейся щетки , 74, , , . Аналогичным образом, набор распылительных форсунок 76 расположен для распыления очищающей жидкости 24 на нижнюю щетку 74 b по существу по всей длине нижней вращающейся щетки 74 b.

РИС. 6 иллюстрирует один способ приведения в действие вращающихся щеток 74 a , 74 b . В варианте осуществления, показанном на фиг. 6, электродвигатель 78 щетки, расположенный вне стиральной машины 10 , приводит в движение каждую пару щеток 74 a , 74 b с регулируемой скоростью вращения, изменяемой в диапазоне скоростей вращения. На каждой станции ремень 80 расположен вокруг шкива 82 двигателя щетки 78 и вокруг шкива 84 на верхней щетке 74 a .Ремень входит в зацепление со стороны шкива 86 на нижней щетке 74 b . В этой конфигурации вращение шкива 82 мотором щетки 78 по часовой стрелке будет вращать верхнюю щетку 74 a по часовой стрелке и вращать нижнюю щетку 74 b в против часовой стрелки. Аналогичным образом, если шкив 82 приводится в движение двигателем 78 против часовой стрелки, верхняя щетка 74 a приводится в движение против часовой стрелки, а нижняя щетка 74 b приводится в движение по часовой стрелке.

В примерном варианте осуществления конвейерный двигатель , 46, и щеточные двигатели , 78, электрически связаны с контроллером 101 . В варианте осуществления, показанном на фиг. 1, контроллер 101 электрически соединен с приводом двигателя 102 конвейера с регулируемой скоростью, который электрически соединен с двигателем конвейера , 46, , и приводом электродвигателя с регулируемой скоростью , 103, . Привод щеточного двигателя с регулируемой скоростью электрически соединен с четырьмя щеточными двигателями 78 .Контроллер , 101, может быть любым устройством, способным управлять скоростью конвейерного двигателя 46 и / или щеточного двигателя 78 . В примерном варианте осуществления контроллер 101 соединен с устройством ввода пользователя , 150, , что позволяет пользователю выбирать скорость конвейерного двигателя , 46, и / или щеточного двигателя , 78, .

В варианте осуществления, показанном на фиг. 1, контроллер 101 подает сигнал 122 на привод конвейера 102 .Привод конвейера , 102, устанавливает скорость двигателя конвейера , 46, на основе значения сигнала , 122, . Привод конвейера 102 также подает сигнал 124 на привод мотора щетки 103 . Значение сигнала 124 зависит от значения сигнала 122 . Моторный привод 103 устанавливает скорость щеточных двигателей 78 на основе значения сигнала 124 .

Опорный сигнал 122 , отправляемый контроллером, может быть в виде сигнала постоянного напряжения 0-10 вольт постоянного тока. Сигнал напряжения (0-10 В) , 122, , подаваемый на привод двигателя конвейера с регулируемой скоростью 102 , управляет скоростью вращения двигателя конвейера , 46, . Например, скорость конвейерного двигателя , 46, может варьироваться от 0 об / мин (0 Гц), когда сигнал составляет 0 вольт постоянного тока, до 1920 об / мин (64 Гц), когда сигнал составляет 10 вольт постоянного тока. Это соответствует линейному диапазону скорости конвейера от 0 до 30 футов в минуту.По мере того как опорный сигнал, передаваемый контроллер 101 к скорости конвейера с переменным приводом двигателем 102 увеличиваются или уменьшаются, соответствующая скорость конвейера двигателя 46 увеличивается или уменьшается соответственно.

Помимо приведения в действие электродвигателя конвейера 38 , привод электродвигателя конвейера с регулируемой скоростью 102 отправляет электрический сигнал 124 на привод электродвигателя щетки 103 . Например, второй опорный сигнал , 124, может быть первым сигналом , 122, , деленным на константу, например «2.В этом примере второй опорный сигнал имеет форму сигнала постоянного напряжения (0-5 вольт постоянного тока), подаваемого на щеточный привод с регулируемой скоростью 103 . Опорный сигнал , 124, , подаваемый приводом электродвигателя конвейера с регулируемой скоростью , 102, , на привод щеток с регулируемой скоростью , 103, , управляет скоростью вращения четырех электродвигателей щеток , 78, . Например, частота вращения щеточных двигателей 78 может варьироваться от 0 об / мин (0 Гц), когда сигнал 124 составляет 0 вольт постоянного тока, до 928 об / мин (32 Гц), когда сигнал 124 составляет 5 вольт постоянного тока.Это соответствует диапазону скорости вращения щетки от 0 до 644 об / мин.

В показанном варианте осуществления, величина опорного сигнала 124 , посланных привода двигателя переменной скорости конвейера 102 к переменной скорости привода щетки 103 составляет примерно одну половину величины опорного сигнала 122 получали приводом электродвигателя транспортера с регулируемой скоростью 102 от контроллера 101 . Тем не менее, следует отметить, что отношение величины опорного сигнала 122 , предоставленной переменной скорости конвейера привода двигателя 101 опорного сигнала 124 предоставленной щетки привода с переменной скоростью не 103 потребность быть 2 : 1, но может быть любым соотношением, которое обеспечивает желаемое соотношение линейной скорости конвейера к скорости щетки для размещения различных типов стеклянных пластин, низкоэмиссионных покрытий, конвейера, двигателей, щеток, роликов, чистящей жидкости и используемых допусков на чистку. .

Было обнаружено, что для некоторых щеток, если скорость вращения щеток падает ниже порогового значения, эффективность очистки страдает. Следовательно, в альтернативном варианте осуществления, если скорость конвейера падает ниже 10 футов в минуту, скорость щетки поддерживается на уровне 300 об / мин. Выше этой скорости конвейера линейная зависимость между скоростью щетки и конвейера сохраняется до тех пор, пока не будет достигнута максимальная скорость 30 футов в минуту и ​​644 об / мин.

В варианте осуществления, показанном на фиг. 1, привод двигателя конвейера с регулируемой скоростью , 102, представляет собой привод переменного тока с регулируемой частотой.Однако понятно, что привод двигателя конвейера с регулируемой скоростью , 102, может быть любым приводом, способным принимать опорный сигнал от контроллера , 101, и отправлять сигнал на двигатель конвейера , 46, , который заставляет двигатель конвейера вращаться. со скоростью, которая изменяется с опорным сигналом. В варианте осуществления, показанном на фиг. 1, щеточный привод с регулируемой скоростью , 103, представляет собой привод переменного тока с регулируемой частотой вращения. Однако понятно, что щеточный привод с регулируемой скоростью , 103, может быть любым приводом, способным принимать опорный сигнал от контроллера 101 и отправлять сигнал на щеточный двигатель , 78, , который заставляет щеточный двигатель вращаться на скорость, которая изменяется в зависимости от опорного сигнала.

В машине для мойки стекла, показанной на фиг. 1, существует постоянное соотношение линейной скорости стеклянной пластины 12 , движущейся вдоль конвейера 38 и контактирующей с вращающимися щетками 74 a , 74 b , и скорости вращения вращающиеся щетки. Соответственно, в проиллюстрированном варианте осуществления стеклянные пластины , 12, будут получать приблизительно одинаковое количество мазков за один проход через стиральную машину 10 , независимо от линейной скорости конвейера , 38, .

Должно быть очевидно, что не отношение опорного сигнала 122 124 до необходимости быть постоянным, то есть сигнал 124 = константа (сигнал 124 ) не является обязательным требованием. Соотношение может быть установлено любой заданной функцией или поисковой таблицей, хранящейся в памяти контроллера. Например, значение сигнала , 124, может быть установлено как функция сигнала , 122, .

Пример⁢⁢1⁢: Сигнал⁢⁢124 = Сигнал⁢⁢122Сигнал⁢⁢122 + ConstantExample⁢⁢2⁢: ⁢⁢Сигнал⁢⁢124 = 10 (Сигнал⁢⁢122) 2Пример⁢⁢3⁢: ⁢ ⁢Signal⁢⁢124 = постоянный, signal⁢⁢122 = threshold

Может использоваться любая подходящая функция.

В следующих таблицах показана таблица поиска, которую можно использовать для установки значения сигнала 124 на основе сигнала 122 .

	Сигнал 122	Сигнал 124
	0	0
	1	11091	2
	3	2. 5
	4	3
	5	3,5
	6	4,0
	7	4,2
	8	4,6
	9	4,8
	10	5

Или найдите таблицу, которая реализует пороговое значение для различной скорости щетки.

	Сигнал 122	Сигнал 124
	0	2.0
	1	2.0
	1	2.01091
2. 01091	900	2,0
	3	2,5
	4	3
	5	3,5
	6	4.0
	7	4,2
	8	4,6
	9	4,8
	10	5

любой соответствующий отношение ценностей может быть использовано.

Должно быть очевидно, что щетки и конвейер могут быть электрически соединены с контроллером способами, отличными от показанных на фиг.1. Например, контроллер 101 может быть напрямую связан как с двигателем конвейера , 46, , так и с двигателем щетки 78 . В этом варианте осуществления опорные сигналы, отправленные на двигатель конвейера и двигатель щетки, рассчитываются контроллером для заданного значения, введенного пользователем. Значение, вводимое пользователем, может быть скоростью конвейера или скоростью щетки, как описано выше. Также должно быть очевидно, что пользовательский ввод может относиться к типу стекла, а скорость конвейера и щетки автоматически устанавливается контроллером для выбранного типа стекла.

В альтернативном варианте осуществления, показанном на фиг. 7 вращающиеся щетки 74 a 74 b механически связаны с конвейером 38 , так что скорость вращения щеток зависит от линейной скорости конвейера 38 . На фиг. 7, вращающаяся щетка 74 механически связана с конвейером 38 посредством ремня 109 , проходящего между шкивом 110 , прикрепленным к вращающейся щетке 74 , и шкивом 111 , прикрепленным к конвейерный роликовый 40 , 42 .В этом варианте щеточные двигатели , 78, не понадобятся. Очевидно, что конвейер и щетки могут быть механически соединены любым подходящим способом. Например, вращающиеся щетки 74 и 74 b могут быть механически связаны с конвейером 38 с помощью одной или нескольких шестерен и / или цепей.

Раскрытая машина для мойки стекла имеет много преимуществ по сравнению с машинами для мойки стекла предшествующего уровня техники, в которых линейная скорость конвейера 38 не связана со скоростью вращения вращающихся щеток 74 a , 74 b .Настоящее изобретение снижает степень износа щеток, уменьшает царапины на стеклянных пластинах, обеспечивает более стабильное качество очистки и удерживает больше чистящей жидкости в щетках в режимах холостого хода.

Все эти преимущества также достигаются, если в альтернативном варианте выполнения роли конвейерного двигателя , 38, и щеточного двигателя поменяны местами. То есть скорость щеток выбирается пользователем, а скорость конвейера , 78, зависит от выбранной скорости щеток.

Хотя настоящее изобретение было описано со степенью детализации, предполагается, что изобретение включает в себя все модификации и изменения, подпадающие под сущность и объем прилагаемой формулы изобретения.

Запчасти для посудомоечных машин и стеклоомывателей Norris

Norris занимается производством и снабжением предприятий и предпринимателей в сфере гостеприимства нашим исключительно высококачественным ассортиментом коммерческих посудомоечных машин для посуды и стеклоомывателей с 1954 года. Подробнее…

Знаете ли вы, что наш первопроходец Винс Норрис спроектировал и произвел первую в Австралии коммерческую машину для мытья стекла в сарае на заднем дворе? Мы настоящие пионеры индустрии посудомоечных машин. По сей день посудомоечные машины Norris по-прежнему являются самым популярным выбором среди предприятий пищевой промышленности.

Запасные части для посуды Norris Australia

Вам нужны запчасти для посудомоечной машины Norris? Не переживайте; у нас есть интернет-магазин, посвященный тому, чтобы предоставить всем нашим клиентам доступ к высококачественным деталям для посудомоечных машин Norris и частям Norris Glasswasher Parts .

У нас есть большой постоянный склад из запасных частей Norris , и мы отправляем их по стране с понедельника по пятницу. Если ваша машина изнашивается, вы можете быстро и легко приобрести запасные части Norris Parts и как можно скорее вернуть ее в нормальное состояние.

Ассортимент из запасных частей Norris Spares , доступных для покупки через Интернет, включает:

Требуется ли вам замена промывочного насоса Norris для вашей машины Glassmate, сменный промывочный насос, таймер или даже сменный элемент, который может появиться после нескольких лет использования, мы поможем вам.Вы можете легко приобрести оригинальные высококачественные запасные части для вашей машины Glassmate на нашем веб-сайте.

• Части и запчасти для промышленных стеклоомывателей

У вас есть промышленная посудомоечная машина Norris BT160GD? Что-то работает не так, как раньше? Нет необходимости заменять всю машину — у нас есть множество запасных частей и запасных частей, доступных для вашей машины через Интернет.

• Запасные части Cafemate & Cafemaster

Машины Cafemate и Cafemaster невероятно популярны в посудомоечных машинах, устанавливаемых под прилавком, для коммерческих кухонь.Если после долгого использования вы обнаружите, что какая-либо из этих машин не работает в соответствии со стандартами, которыми известны машины Norris, возможно, пришло время поискать запасные части. У нас есть все запасные части, необходимые для вашего Cafemate или Cafemaster, независимо от того, нужны ли вам просто подшипники или реле давления или требуется замена Norris Drain Pump .

• Другие запчасти для посудомоечной машины Norris

Мы также предлагаем ряд запасных частей и запасных частей для нескольких других моделей посудомоечных машин Norris через Интернет, включая BT500, BT600, BT700 и BT2000.От запасных подшипников и моющих рычагов до направляющих капота и элементов до более важных деталей, таких как сменный блок таймера, шпиндель или запасной насос Norris Rinse Pump , у нас есть обширный запас запасных частей для посудомоечных машин Norris, которые можно легко купить через Интернет.
