Диагностика давления топлива. Способы промывки инжектора.
Когда бензиновый двигатель, при работе на холостом ходу “тупит” или “подтраивает”, скачет стрелка тахометра, то сразу трудно определить в чем проблема. Самые вероятные причины: неисправность в топливной аппаратуре или сильный износ ЦПГ двигателя (падение компрессии). Эти два параметра обычно и диагностируют друг за другом. Для оценки компрессии в двигателе у нас есть своя статья, эта же рассказывает о том, как диагностика давления топлива позволяет выявить неисправность топливного насоса (бензонасоса), регулятора давления, проверить работу инжектора. А также видам и способам проведения промывки инжектора при его загрязнении.
Любая топливная система автомобиля представляет из себя замкнутый круг. Бензин под давлением, нагнетаемым насосом, поступает из бака через топливный фильтр в топливную рампу: к инжекторам и регулятору давления топлива, а неиспользованное топливо возвращается обратно в бак (на современных моделях топливной аппаратуры «обратка» отсутствует).
На каждом из элементов, связанным с прохождением через него бензина возможно изменение давления в ту или иную сторону.
Количество впрыскиваемого бензина зависит от времени работы инжектора, от давления внутри топливной рампы и давления (разряжения) внутри впускного коллектора. Для того чтобы учесть три этих фактора и точнее рассчитать количество впрыскиваемого топлива, в топливной рампе устанавливается регулятор давления топлива. Он поддерживает разницу давлений: давление бензина на форсунке и давление воздуха во впускном коллекторе, излишки бензина направляются обратно в бак по обратной магистрали.
Из-за износа или неправильной работы регулятор может уменьшать или увеличивать давление в топливной рампе. В итоге имеем: недостаток или перелив топлива и потеря мощности в двигателе. Также может происходить подклинивание клапана, в этом случае давление в топливной рампе будет меняться не закономерно, вследствие чего может наблюдаться не устойчивая работа двигателя, дерганье при разгоне.
Диагностика давления топлива в рампе важный параметр в диагностике неисправностей топливной аппаратуры двигателя. Ведь от него зависит состав топливной смеси, соответственно и поведение автомобиля в различных режимах эксплуатации. Поэтому диагностика системы впрыска бензинового двигателя важная составляющая в общей диагностике двигателя.
Виды манометров давления топлива

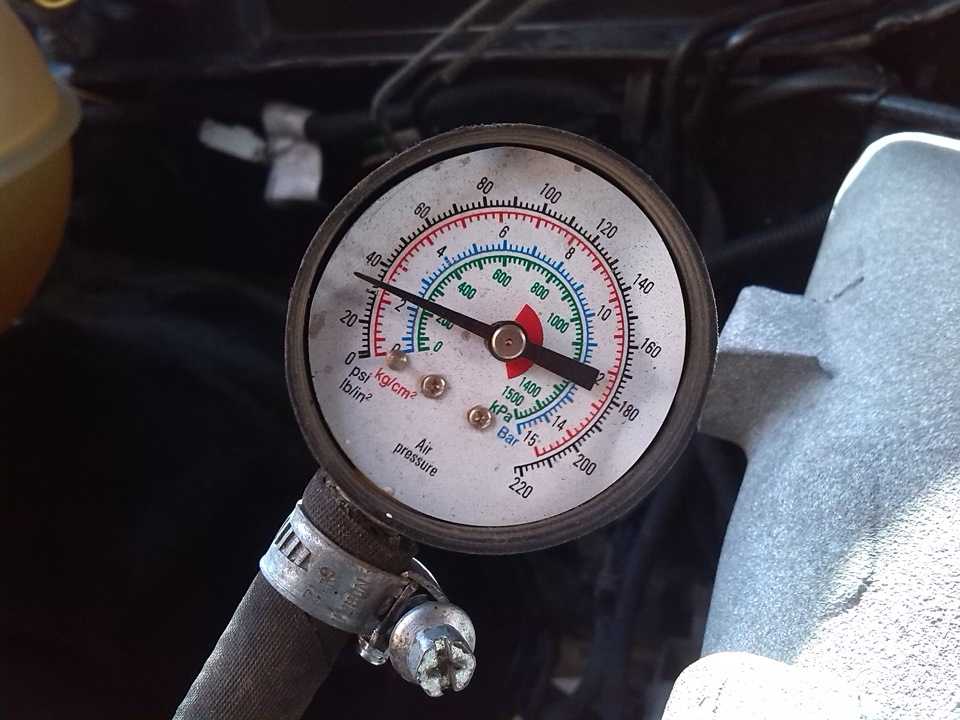

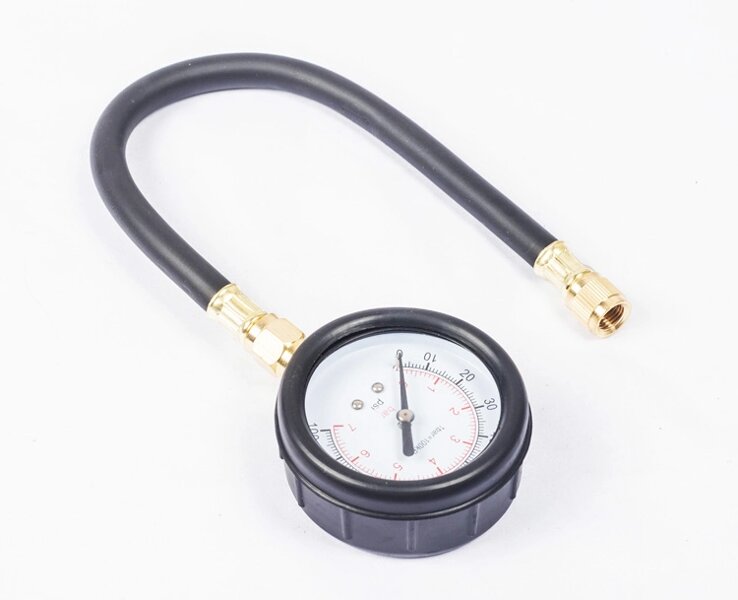

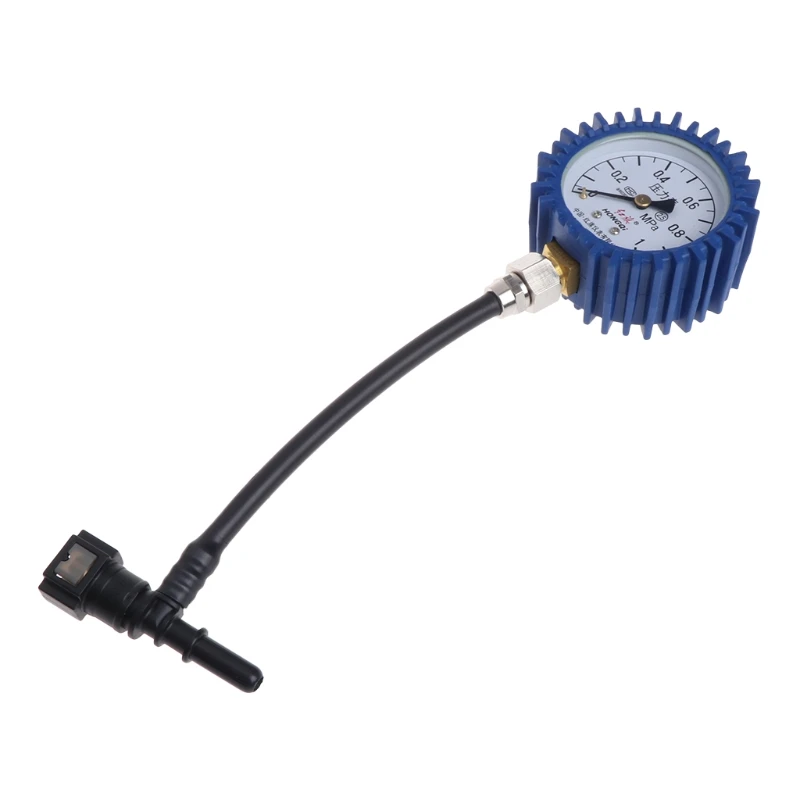

Для диагностики давления в топливной рампе потребуется манометр давления топлива. Шкала у манометра должна быть не менее 7 бар. Самый лучший вариант по цене и качеству подходящий для личного применения или небольшого автосервиса прибор HS-1013 (TU-113).
манометр давления топливаОн позволяет оценить состояние следующих систем: давление насоса, производительность насоса, утечки, засоренность топливного фильтра, проверить работоспособность регулятора давления. Набор адаптеров входящий в комплект позволяет производить измерение давления в топливной системе на всех автомобилях отечественного и многих импортных авто.
Диагностика им довольно проста, ее можно сделать самостоятельно.
В автосервисе для измерения давления топлива используют уже более профессиональные наборы

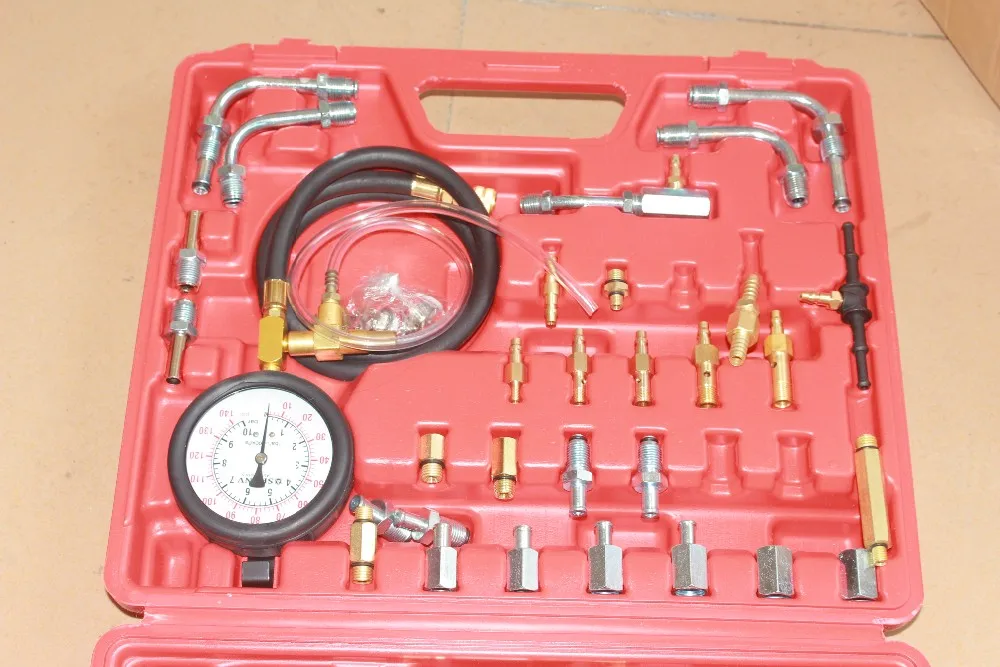

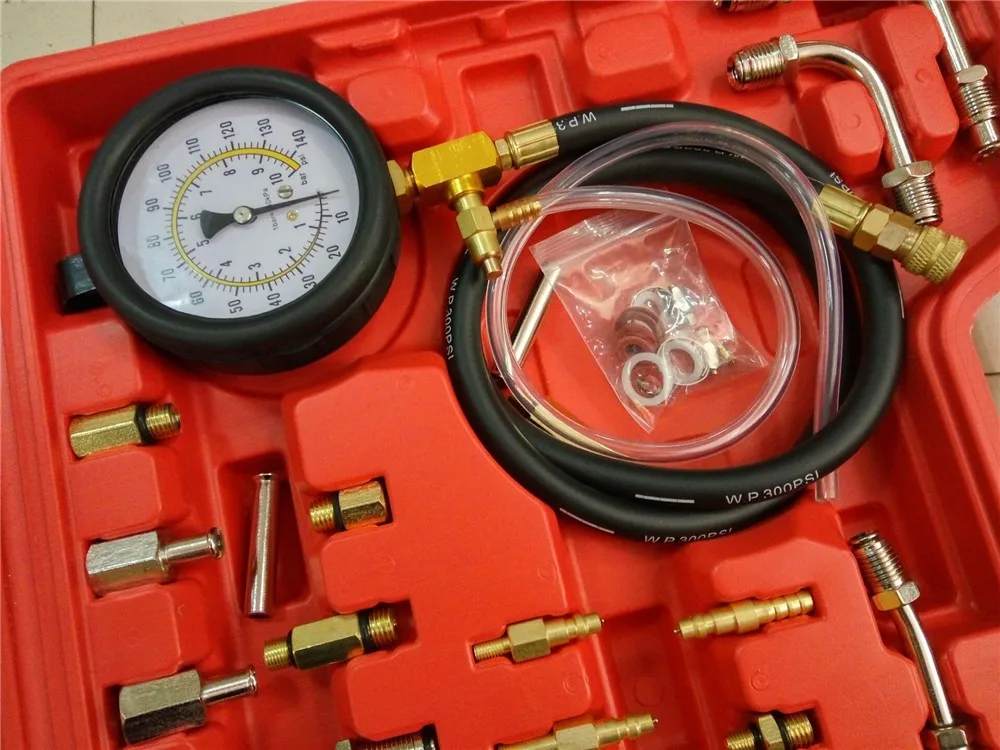

Тестер давления топливатипа: Манометр давления топлива TU-114 (HS-0020), ATZ-602 или TU-443 (HS-1011) и ATZ-600, набор адаптеров в которых, позволяет подключиться в различных точках к системе питания авто на большинстве марок автомобилей.
Перед диагностикой необходимо тщательно осмотреть всю топливную магистраль, убедится в ее целостности, отсутствию подтеков и коррозии. Необходимо также проверить работоспособность электрических элементов топливной аппаратуры.
На заведенном двигателе давление в топливной рампе должно соответствовать паспортным данным для соответствующей марки автомобиля. Для примера: нормальное давление топлива для ВАЗ, ГАЗ, УАЗ составляет 2,8-3,2 бар. Причина низкого давления, как правило, связана с проблемами в подающей магистрали, а причина высокого давления – с проблемами в обратной.
Инжектор — электромагнитный клапан, созданный для точного дозирования подачи бензина и его распыления в камере сгорания. В процессе эксплуатации автомобиля из топлива выделяются компоненты, напоминающие битумы и лаки. Чем менее качественно топливо, тем больше этих примесей. Они накапливаются внутри инжектора (на сетке фильтра), так и в топливной рампе.
К топливным отложениям тут добавляются отложения от моторного масла, попадающего во впускную систему двигателя через систему вентиляции картера, особенно сильно у изношенного двигателя. За счет этих отложений происходит уменьшение проходных сечений и уменьшается регулировка топливо-воздушной смеси в сторону ее обеднения.
Чтобы вывести инжектор из нормального рабочего состояния нужно не много. Использование некачественного топлива, движение в городском цикле или на короткие дистанции с недостаточно прогретым двигателем приводит к тому, что отложения в инжекторах формируются быстрее, чем растворяются моющими присадками, содержащимися в бензине.
Снижение пропускной способности одного инжектора на 8-10% вполне достаточно для начала пропусков в зажигании. Если это происходит, не сгоревший кислород попадает в выхлопную систему и выводит из строя датчик кислорода.
Ещё одним компонентом, на который в обязательном порядке необходимо обращать внимание является дроссель. Пары топлива поднимающиеся из впускного коллектора обычно оседают на дроссельной заслонке и прилегающих к ней деталях. Результат – изменение пропорций воздушно-топливной смеси. Обнаружить это загрязнение довольно сложно. Для чистки дроссельной заслонки очень хорошо подходит аэрозольный растворитель.
Проверка работоспособности инжектора
Для диагностики инжектора применяют тестеры и мотор-тестеры. Простой и удобный прибор для тестирования инжектора — Тестер топливных форсунок ADD260. Он предназначен для проверки работоспособности форсунок бензиновых автомобилей.
Тестер позволяет проверить производительность и состояние инжекторов, а затем и помочь почистить их в ультразвуковой ванне благодаря специальному программному обеспечению, которое позволяет создавать различную пульсацию, имитируя работу форсунки.
Тестер инжектора ADD260 подключается к форсунке и проверяет ее работоспособность на различных режимах пульсации. Его используют совместно с манометром топливной рампы, например HS-0020, TU-443 или ATZ603 и ATZ-600.
Сначала создают номинальное давление в топливной рампе, выключают двигатель и включая тестер инжекторов на различных режимах пульсации засекают падение давления в топливной рампе. Такую операцию проводят на каждом инжекторе и каждом режиме пульсации. Диагностика инжектора тестером позволяет определить работоспособность форсунки на различных режимах, что позволяет сделать вывод о состоянии инжектора (чистый инжектор, засоренный, нерабочий инжектор).
Если тестер показал, что форсунка засорена, то необходимо ее промыть. Сейчас применяются 2 основных способа очистки форсунок:
1. Промывка инжектора жидкостью без снятия форсунок с двигателя.
2. Промывка снятых форсунок на стенде с очисткой инжектора в ультразвуковой ванне.
Это наиболее простой вариант, так как демонтаж их особенно в последних моделях двигателей может представлять собой существенную проблему. Ее обычно проводят периодически с интервалом в 15-25 тыс. км пробега автомобиля. Прохождение растворителя сквозь инжектор также вполне эффективно очищает клапаны и внутренние поверхности камеры сгорания. Сама процедура занимает в этом случае от 30 минут до 1 часа.

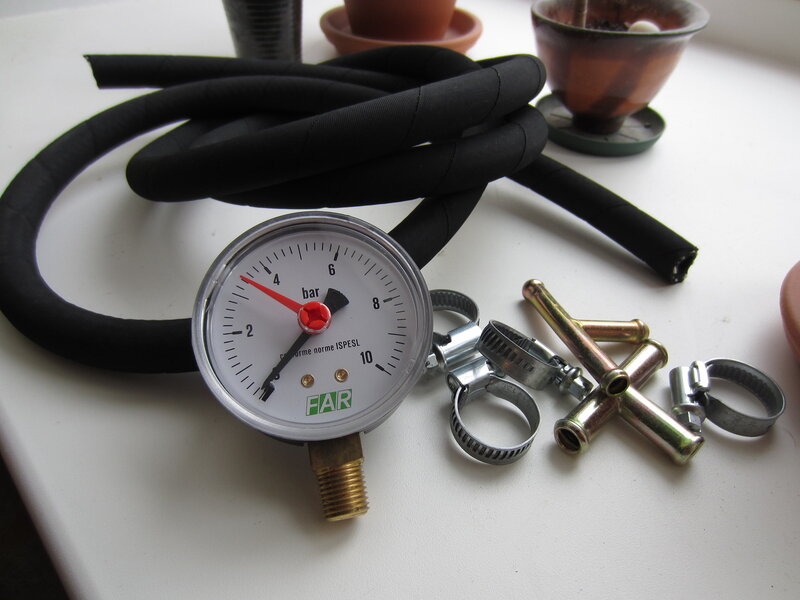

Для проведения промывки можно воспользоваться профессиональным оборудованием, а можно изготовить самому (в интернете довольно много статей и роликов на тему “как самостоятельно произвести промывку инжектора”).
При такой промывке инжекторов следует знать: сильно засоренные инжекторы препятствуют проникновению достаточного количества растворителя, то же касается и спекшихся отложений. В этих случаях время промывки увеличивается. Если даже после нескольких десятков минут промывки двигатель не начинает работать лучше, инжекторы следует извлечь из двигателя и промыть более радикальным способом.
Рекомендуем заменить или по крайней мере выкрутить и почистить свечи зажигания после процедуры промывки инжекторов. Т.к. в процессе чистки образуется большое количество несвязанных частиц сажи, которая оседает на свечах и существенно ухудшает их качество. Можно также произвести замену масла и фильтров, так как растворитель может попасть через кольца в масло и снизить его качества.
оборудование для промывки форсунок C-100Из большого разнообразия установок мы выбрали ПНЕВМАТИЧЕСКУЮ СТАНЦИЮ ДЛЯ ПРОМЫВКИ ИНЖЕКТОРА: С-100. По своим техническим характеристикам и входящим в их комплектацию адаптерам для подключения к топливным магистралям разных марок автомобилей и приспособлений для удобства работы она лучше всех имеющихся на рынке по качеству и дешевле по стоимости.
Установка работает от стационарного компрессора, пневмолинии в автосервисе, или обычного автомобильного компрессора для подкачки шин. Давление регулируется с помощью входящего в комплект регулятора с манометром.
Этот способ промывки инжекторов начали рекомендовать и производители топливной аппаратуры. Т.к. в последнее время форсунки стали производить с керамическими корпусами и этот вариант промывки для них самый безопасный по сравнению с ультразвуком.
Промывка инжектора со снятием с двигателяБолее качественный способ промыть инжектор, применяется при сильном загрязнении форсунок. Форсунки снимают, устанавливают на стенд (его можно изготовить самостоятельно используя б/у топливную рампу и тестер для управления впрыском инжекторов типа ADD260 или мотор-тестер), для проверки распыла и производительности инжектора.
Задавая различные режимы работы форсунки (частоту и длительность импульсов) с применением чистящего раствора можно хорошо почистить каждый инжектор. Рекомендуем после окончания промывки перевернуть форсунку на 180 градусов, соплом распылителя установив ее в топливную рампу и заново произвести промывку на различных режимах. Таким способом чистящий раствор будет прокачиваться в обратном направлении, что намного эффективнее промывает сетчатый фильтр в инжекторе.
Через 5-10 мин форсунка полностью очищается.
Для усиления чистящего эффекта форсунку нужно поместить на некоторое время в ультразвуковую ванну, наполненную слабым щелочным раствором. Можно опять подключить тестер инжекторов ADD260 для имитации работы электромагнитного клапана форсунки. В динамике он лучше очищается от углеродистых отложений.
Какую жидкость использовать для промывки инжектора
На данный момент производителей жидкости для промывки инжектора очень много. Самые распространенные бренды: Wynn’s (Винс) (обычно применяется для сильно загрязненных инжекторов, когда форсунки не мыли не менее 30 т. км пробега), LIQUI MOLY (Ликви Моли), Лавр (средние по эффективности и очистке реагенты), Carbon Clean (предназначен больше для профилактической промывки каждые 15-20 км пробега). Для экономии средств можно воспользоваться нашей АКТИВНОЙ ПРОМЫВКОЙ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для бензиновых двигателей.
Как проверить давление в топливной рампе?
Материал с сайта: www.
chiptuner.ru
Проверка давления топлива в рампе должна производиться манометром со специальным переходником. Перед установкой и снятием манометра давление топлива в рампе должно быть снято. При работе на ХХ давление топлива должно находиться в пределах 2,2 — 2,4 атм. и должно повышаться при перегазовках, снятии трубки РДТ с ресивера и если пережать шланг «обратки». Если давление на ХХ ниже нормы (2,2 — 2,4 атм.), но повышается при наборе оборотов, «виноват» топливный фильтр, если при «перегазовке» давление падает — пора в магазин за новым насосом. При постоянстве показаний на разных режимах стоит проверить регулятор давления топлива.
Диагностика по давлению топлива
Давление топлива — один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.
Естественно, для работы потребуется топливный манометр.

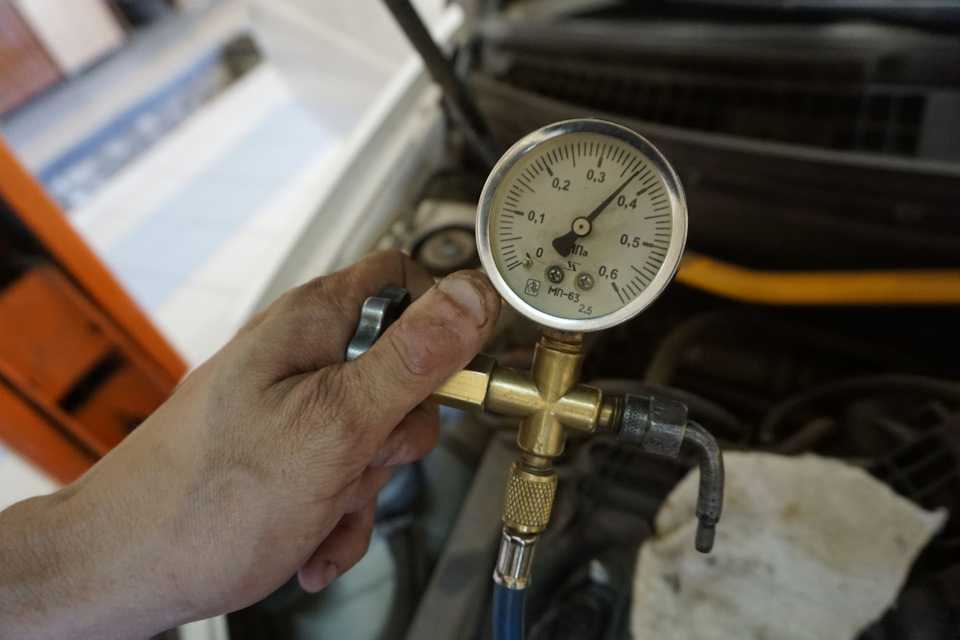

Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения — 5-6 кгс/см2. Например, такой, как на фото. Использование манометров с пределом до 10-12 кгс/см2, применяемых при диагностике иномарок, вряд ли целесообразно из-за относительной неточности в диапазоне 2-3 кгс/см2.
Итак, подключаем манометр и диагностический сканер.
1. Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3.0+/-0.2 кгс/см2. Если давление ниже 2.8 кгс/см2, лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.
2. Далее проверяем давление нулевой подачи. Название параметра говорит само за себя — это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.
Итак, берем круглогубцы и пережимаем «обратку».
Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5-6 кгс/см2, а на насосах производства Чехии — до 7 кгс/см2. В любом случае, если давление превысило 5 кгс/см2, то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см2, ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».
3. Выключаем насос. Давление должно упасть примерно на 0.7 кгс/см2 и остаться на этом
уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки».
Если выяснится, что «виноват» РДТ, его можно заменить, но менять из-за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.
4. Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь-то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации — тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0.3 кгс/см2), то наверняка забита сеточка бензоприемника. Например, так на фото.
5. На заведенном двигателе давление будет около 2.3 кгс/см2. Если снять с РДТ вакуумный шланг, резко поднимется до 3 кгс/см2 (либо до того значения, которое получили в п.1). Надеваем шланг обратно. Плавно поднимаем обороты примерно до 3000. Если при этом давление будет постепенно падать, то это еще один признак «мертвого» насоса.
6. Можно еще проверить производительность, открутив подающий топливопровод и подав питание на бензонасос.
За минуту должно набежать около 1.5 литра. Честно говоря, за всю свою практику никогда этого не делал, как-то обходился показаниями манометра.
7. Самый экстремальный вариант — давление около 1 «очка» и неровный звук работы насоса. Причина — нет бензина в баке. Не смешно. Раз в месяц регулярно отправляю машины на заправку.
Вот и вся нехитрая наука. Если бензобак пришлось-таки разбирать, есть смысл заглянуть в него с фонариком. На дне обнаружится вода, лохмотья грязи, песок и прочие лишние субстанции. Их нужно удалить грушей. А лучше, если есть, вакуумной установкой для замены масла. Раз уж вспомнили о баке — еще один совет. Чтобы зимой бензобак не превращался в лепешку, просверлите его крышку с обратной стороны. Метод тупой и не всеми специалистами признаваемый, но радикально действенный.
По многочисленным просьбам помещаем чертеж штуцера для подключения манометра к рампе.
Резьба 7/16-20 UNF (20 ниток на дюйм — шаг 1,27 мм)
Профиль резьбы, применяемый в ГСТ90
Класс 2А — наружная резьба (размеры в мм)
d 11,079 — 10,873
d2 10,254 — 10,147
d1 9,522
Класс 2В — внутренняя резьба (размеры в мм)
D1 9,738 — 10,030
D2 10,287 — 10,424
D 11,112
Для уплотнения используется любая подходящая резиновая трубка наружным диаметром 8 и длиной 6 мм.
Резьба 7/16-20 UNF. Профиль резьбы, применяемый в ГСТ90
Класс 2А d 11,079 — 10,873 d2 10,254 — 10,147 d1 9,522
Класс 2В D1 9,738 — 10,030 D2 10,287 — 10,424 D 11,112
