Итак, маховик – это это колесо, которое вращается, и накапливает кинетическую энергию. Спешим заметить, что маховики используются не только в изготовлении автомобиля, но и во многих других отраслях промышленного производства. К примеру, был использован ранее принцип работы в изготовлении ветряной мельницы и гончарного круга.

 Строение маховика в машине можно найти на той же стороне, где находится коленвал

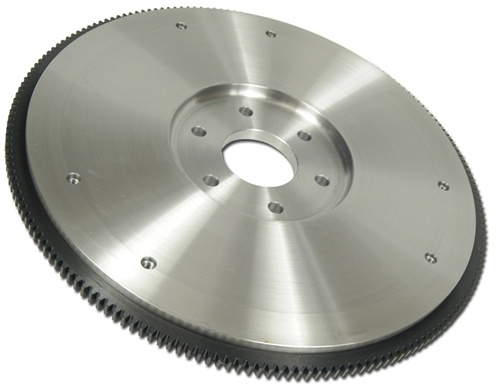

(коленчатого вала) в моторе, укреплен он весьма прочно, несколькими болтами. Внешне это большой металлический круг с «венцом» сверху. «Венец маховика» — это особое зубчатое колесо, которое устанавливается на маховик в спеуиально разогретом для этого состоянии. Затем, маховик должен остыть после и в результате у нас будут 2 детали почти неотделяемые. Своими словами, маховик становится схож на одну большую металлическую шестерню.

 Изготавливают маховик из весьма прочного, но не ломкого металла, который способен выдержать значительные нагрузки. Существует две цели, которые выполняет маховик:



Первое. После того как вы завели машину, стартер начнет своей малой шестерней раскручивать большую шестерню маховика. Маховик соединен к коленчатому валу, который приводит в движение поршни двигателя. Поршни будут сдавливать топливо, будет подаваться искра и ваша машина заведется. Таким образом, маховик — это важнейшая часть п

ри запуске двигателя. Без него пришлось бы прокручивать двигатель вручную как в далекие былые времена, «кривым стартером», как называли его водители прошлого века, загнутый ключ который вставлялся в двигатель и выполнял функцию маховика. Но существует еще одна функция маховика.

 Второе. Маховик, должен бороться с сторонней энергией двигателя, то есть он гасит колебания двигателя, которые пошли бы в кузов. В результате, наш с вами двигатель функционирует нормально, без излишних детонации (колебаний двигателя). Вообще то колебания двигателя существуют, но они не такие значительные. А если это современный импортный автомобиль, то его может быть вовсе не слышно. О его работе можно судить только по некоторым приборам, что говорит о сбалансированной работе деталей.

 Маховик можно купить в сети магазинов «АВТОмаркет Интерком» или заказать через интернет-магазин на нашем сайте. Также у нас функционируют в некоторых городах пункты выдачи товара.

+7 (351) 240-85-85 Многоканальный

+7 (351) 220-18-88 Интернет-магазин

что это такое, для чего нужен, где находится, виды, устройство, принцип работы

Автор Proavtomaster На чтение 7 мин Просмотров 5к. Опубликовано 10 сентября, 2022

Маховик – деталь, которая входит в конструкцию современных ДВС, как бензиновых, так и дизельных. Стабильная работа силовой установки невозможна, если данная деталь выходит из строя или вовсе отсутствует. Несмотря на важность, она имеет довольно-таки простую конструкцию, поэтому с принципами ее работы разобраться достаточно просто.

Зачем нужен и где находится маховик в современном автомобиле

Маховик располагается на торцевой стороне коленчатого вала, рядом с задними подшипниками. Он требуется для того, чтобы двигатели внутреннего сгорания работали равномерно. Дело в том, что каждый такт двигателя осуществляется с небольшим промежутком. Поскольку этот промежуток минимальный, люди его просто не замечают. Также они не замечают этого, поскольку в конструкцию встроен маховик. Если бы не он, то движение было бы прерывистым. Соответственно, маховик требуется для того, чтобы стабилизировать крутящий момент.

Кстати, маховики используются не только в машине. Они устанавливаются на любое устройство, в котором имеется вращательный момент, и выполняет функцию стабилизации.

Что такое маховик в автомобиле

Маховик внешне напоминает достаточно широкий диск. Он закрепляется к коленвалу. У маховика большая масса. Чем больше и мощнее транспортное средство, тем больше должна быть масса этого устройства для нормальной стабилизации.

Также вес маховика зависит от того, сколько именно цилиндров используется в конструкции транспортного средства. Если их много, то собственный крутящий момент будет сравнительно равномерным. Но если их немного, тогда на маховик направлена более высокая нагрузка. Соответственно, чтобы ее выдерживать, он должен быть больше и прочнее.

Назначение маховика

Маховик в автомобиле отвечает за выполнение одновременно нескольких функций:

1. Равномерное распределение кинетической энергии, что гарантирует плавный ход транспортного средства.
2. Обеспечение стабильной работы сцепления. Маховик соединен с педалью, и когда водитель переключает передачи, на него передается сигнал. Он подстраивается под нужную скорость и количество оборотов, согласно выставленной передаче КПП.
3. Передача первичного крутящего момента от стартера, который требуется для запуска силовой установки.

Где находится маховик

Несмотря на то, что в современных двигателях маховики используются разные, у них имеются конструкционные и некоторые технические нюансы, они имеют одинаковое назначение и расположение. Деталь находится на задней части коленвала. Относительно силовой установки рассматриваемое устройство располагается снаружи. Его монтируют между КПП и двигателем.

Устройство маховика

Устройство маховика формируется в зависимости от вида, который используется на конкретном транспортном средстве. Самая простая модель комплектуется всего двумя деталями:

1. Диск.
2. Венец.

Но более сложные модели, которые в подавляющем большинстве используются на современных машинах, состоят уже из большего количества компонентов:

• Первичный диск.
• Ступица.
• Подшипник.
• Дуговая пружина.
• Венец.
• Фланец.
• Мембрана для уплотнения.
• Вторичный диск.
• Вентиляционные отверстия.
• Камера со смазочными материалами для нормальной работы всех перечисленных деталей конструкции.

Принцип работы маховика

Независимо от типа или разновидности маховика, принцип работы этого устройства достаточно простой. Формируется из нескольких этапов:

1. Сбор кинетической энергии.
2. Равномерное распределение.
3. Передача кинетической энергии на трансмиссию.

Колесо маховика крутится равномерно и без торможений, чего нельзя сказать о двигателе. Как сообщалось, он работает тактами, между которыми проходит несколько миллисекунд. Но эти рывки бы сильно ощущались, если бы крутящий момент не проходил стабилизацию маховиком, а направлялся сразу на колеса.

Как работает маховик

Работа маховика достаточно простая. Когда мотор запускается, начинает работать его поршневая система. Если поршень двигается, то маховик накапливает энергию. Когда создается новая горючая смесь, некоторое время поршень не находится в движении. В этот момент маховик передает энергию остальным узлам автомобиля. Таким образом, двигатель внутреннего сгорания передает кинетическую энергию на маховик, тот ее собирает, после чего равномерно передает остальным узлам машины, обеспечивая плавный ход.

Виды маховиков и особенности конструкции

На данный момент в современных автомобилях производители используют три вида маховиков:

1. Одномассовый.
2. Двухмассовый.
3. Облегченный.

Все они располагаются на задней стороне коленвала, и принцип работы у них одинаковый, но есть некоторые нюансы.

Одномассовый маховик

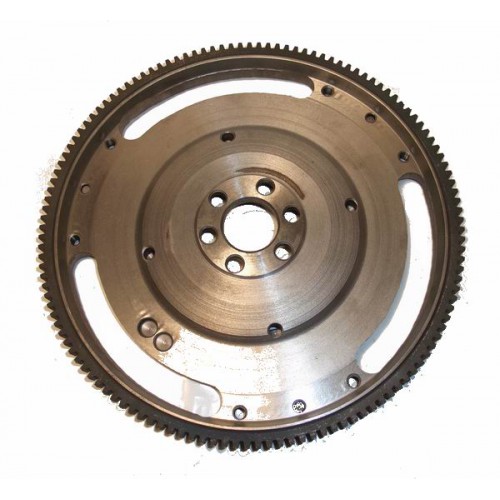

Маховик одномассовый является наиболее распространенным в современном автомобилестроении. Его изготавливают преимущественно из чугуна. Внешне он представляет собой металлический диск с диаметром около 40-ка см.

Внешняя сторона от коленчатого вала комплектуется венцом из стали. Он закрепляется по технологии напрессовки, поэтому устанавливается достаточно прочно для стабильной продолжительной работы. С внутренней стороны крепится к коленвалу посредством ступицы.

Благодаря надежной и простой конструкции передача крутящего момента выполняется плавно и стабильно. Но с колебаниями такое устройство справляется хуже двухмассового. Поэтому на крупных автомобилях, которые планируется эксплуатировать на бездорожье, такие обычно не устанавливаются.

Двухмассовый маховик с маятниковым гасителем колебаний

Это улучшенная модель демпферного маховика. Конструкция вмещает в себя не только основные элементы, как венец маховика, диски и прочие, но и специальный маятник. Главное достоинство такой системы заключается в том, что если диск сцепления не используется, автомобиль движется или просто греется на низких оборотах двигателя, вибрации и колебания будут гарантированно погашены. При этом снижается масса мотора, но сохраняется его уровень мощности.

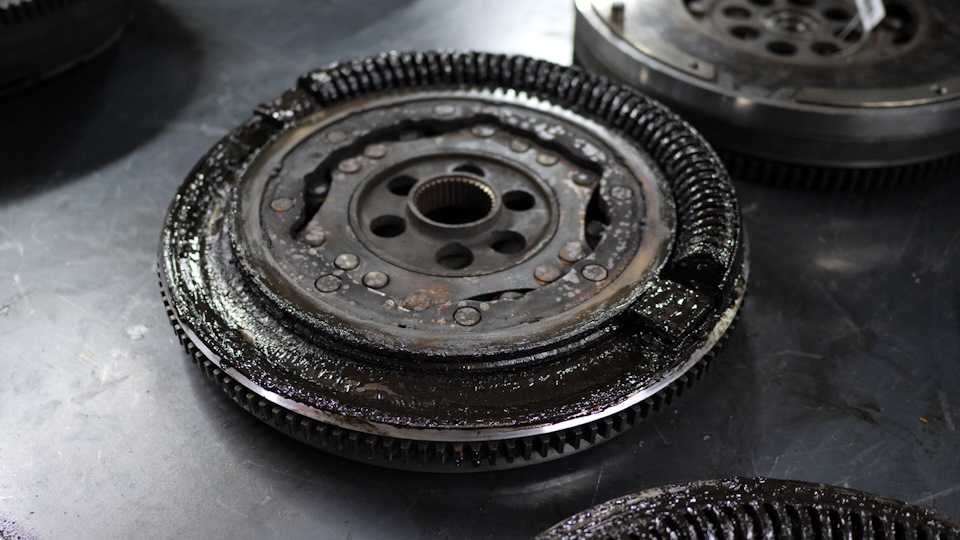

Двухмассовый демпферный маховик

Устройство двухмассового демпферного маховика намного сложнее. Но он также располагается между сцеплением и двигателем. Его характерные достоинства:

1. Снижение вибраций, которые всегда передаются от двигателя к трансмиссии. Благодаря этому система трансмиссии служит дольше, поскольку ее износ снижается.
2. Минимизация шума.
3. Быстрое и облегченное переключение передач.
4. Защита системы трансмиссии от чрезмерной нагрузки.

Неисправности маховика и их признаки

Чтобы машина долго служила своему владельцу, ему необходимо учиться распознавать неисправности. Когда случаются поломки, автомобиль ведет себя нестабильно. Он подает сигналы водителю, и если вовремя их распознать, устранить неисправность можно будет с минимальными расходами.

Если ломается маховик, то наблюдаются следующие признаки:

1. Увеличивается вибрация, что сильнее ощущается на малых оборотах.
2. Плохая работа сцепления.
3. Двигатель запускается с большим трудом, а то и вовсе не запускается без посторонней помощи.
4. Наблюдаются рывки, когда переключаются скорости.
5. Появились посторонние шумы, которые, как и вибрация, становятся сильнее при движении или стоянке с заведенным двигателем на малых оборотах.

Однако проблема в том, что представленные симптомы могут проявляться и при других неисправностях. Поэтому самостоятельно и без нормальной диагностики крайне сложно локализовать неисправность. Поэтому не спешите менять маховик, лучше заехать на СТО, чтобы убедиться в наличии проблемы, а уже потом рассматривать варианты ее решения.

Краткое описание маховика

Автор Меган МакКойг

Опубликовано 19 октября 2021 г.

Делиться Твитнуть Делиться Делиться Делиться Электронная почта

Маховик автомобиля является ключевым компонентом двигателя автомобиля. Давайте подробнее рассмотрим, как он работает и какие функции он выполняет.

Через: Викимедиа

Многие люди предполагают, что они точно знают, как работает двигатель автомобиля. Все, конечно, знают, что он заставляет автомобиль двигаться, но знаете ли вы каждую часть трансмиссии? Более того, знаете ли вы, как двигатель поддерживает свое движение?

Маховик транспортного средства является ключевым компонентом, определяющим, как двигатель поддерживает движение, а также как он запускается. Без маховика большинство транспортных средств не смогли бы набрать скорость или продолжить движение. Он предлагает больше целей, чем поддержание импульса, о котором пойдет речь в этом кратком объяснении.

Давайте подробнее рассмотрим, что такое маховик и что он делает для автомобиля.

СВЯЗАННЫЙ: Лети со мной: мы можем накапливать энергию во вращающихся маховиках, чтобы наши автомобили двигались дальше

Что такое маховик?

Через: Flickr

Маховики являются ключевым компонентом двигателей большинства автомобилей. Обычно они используются в автомобилях, а не в самолетах и ​​мотоциклах. Таким образом, вы обычно найдете их в автобусах, автомобилях и поездах. Маховик — это механическое устройство для транспортных средств, которое предназначено для придания массы инерции вращения транспортного средства. Когда он обеспечивает массу, он помогает поддерживать работу двигателя. Таким образом, маховик обеспечивает движение и импульс для поддержания движения транспортного средства.

Маховик работает, сохраняя энергию вращения от изменений скорости, которая позже используется, когда источник энергии становится прерывистым. Например, маховик присутствует в поршневых двигателях, потому что источник энергии, крутящий момент от двигателя, прерывается или останавливается. Таким образом, транспортное средство может продолжать поддерживать движение благодаря маховику.

СВЯЗАННЫЕ: Краткая история двигателя W12

Маховик выполняет несколько функций

Источник: Википедия

В большинстве автомобилей маховик служит четырем основным целям. Во-первых, теперь мы знаем, что маховик используется для обеспечения массы для инерции вращения, чтобы двигатель мог поддерживать движение. Во-вторых, это важный компонент для запуска стартера. Без маховика транспортное средство может с трудом набирать эффективную скорость.

Третье его предназначение — балансировка коленчатого вала. Маховик обычно крепится к задней части коленчатого вала и помогает ему поддерживать баланс, чтобы автомобиль мог преодолевать проблемы при запуске и во время движения. Баланс коленчатого вала позволит водителю поддерживать плавную скорость и движение.

Точно так же четвертая цель маховика — обеспечить плавное соединение между двигателем и трансмиссией. Опять же, маховик обеспечивает плавность и баланс, так что транспортное средство может работать без перерывов в потоке мощности. Без маховика транспортное средство может заметить перебои в потоке мощности, что может нарушить вождение и снизить его мощность. Таким образом, маховик является важным компонентом для обеспечения мощности и движения транспортного средства.

Таким образом, это краткое объяснение должно помочь вам понять, что такое маховик и почему он важен в большинстве автомобилей. Без маховика ваш автомобиль или автобус не сможет набирать скорость или поддерживать движение. Теперь вы можете оценить их и понять, насколько они необходимы для плавности и баланса вашего двигателя.

Маховики — Кинетическая энергия

Маховик можно использовать для сглаживания колебаний энергии и обеспечения более равномерного потока энергии в прерывистой рабочей машине. Маховики используются в большинстве поршневых двигателей внутреннего сгорания.

Энергия механически сохраняется в маховике в виде кинетической энергии.

Кинетическая энергия

Кинетическая энергия в маховике может быть выражена как

E _F = 1/2 I ω ² (1)

, где

, где

Whas

WHAK0057

. кинетическая энергия (Нм, Джоуль, фут фунт)

I = момент инерции (кг м ² , фунт фут ² )

ω = angular velocity (rad/s)

Angular Velocity — Convert Units

• 1 rad = 360 ^o / 2 π =~ 57.29578 ^o
• 1 rad/s = 9,55 об/мин (об/мин) = 0,159 об/с (об/с)

Момент инерции

Момент инерции количественно определяет инерцию вращения твердого тела и может быть выражен как

I = k м 5 r 9                                 (2)

где

k = инерционная постоянная — зависит от формы маховика

Инерционные постоянные некоторых распространенных типов маховиков

• колесо, нагруженное на обод как велосипедная шина — k =1
• сплошной плоский диск одинаковой толщины — k = 0,606
• 4 9 плоский диск с отверстием в центре — k = ~0,3
• сплошная сфера — k = 2/5
• тонкий ободок — k = 0,5
• радиальный стержень — k = 1/3 / -9 круговая щетка 3
• Тонкостенная полой сферы — K = 2/3
• Тонкий прямоугольный стержень — K = 1/2

Moment of Inerti = 10000 кг см ² = 54675 унций в ² = 3417. 2 lb in ² = 23.73 lb ft ²

Flywheel Rotor Materials

Material	Density (kg/m 3 )	Design Stress ( MPa)	Specific Energy ( kWh/kg )
Aluminum alloy	2700
Birch plywood	700	30
Composite carbon fiber — 40% epoxy	1550	750	0.052
E-glass fiber — 40% epoxy	1900	250	0.014
Kevlar fiber — 40% epoxy	1400	1000	0.076
Maraging steel	8000	900	0.024
Titanium Alloy	4500	650	0. 031
«Super paper»	1100
S-glass fiber/epoxy	1900	350	0.020

• 1 МПа = 10 ⁶ PA = 10 ⁶ N/M ² = 145 PSI
• Манерные стаи без углерода с добавками с добавлением кобальтовой, молесиины, коболаммиины, коболаммиины, коболаммиины, коболаммиины, коболаммы, кобола, и пало. . Термин старение происходит от механизма упрочнения, который превращает сплав в мартенсит с последующим старением.

Пример. Энергия вращающегося велосипедного колеса

Типичный 26-дюймовый обод велосипедного колеса имеет диаметр 559 мм (22,0 дюйма) и внешний диаметр шины около 26,2 дюйма (665 мм) . Для нашего расчета мы приблизим радиус — r — колеса к

r = ((665 мм) + (559 мм) / 2) / 2

  =  306 мм =

6 900,3 0 м

Масса колеса с шиной 9 г.
