как сделать ручную, фото, видео
Настоящие рыбаки выбираются на отдых в любое время года. Поздней осенью и ранней весной холодно вынимать якорь со дна реки. Проблему решает изготовленная якорная лебедка для лодки своими руками.
Существуют переносные и автономные конструкции
Содержание
- Из чего можно сделать лебедку для ПВХ лодки
- Как сделать ручную якорную лебедку для лодки ПВХ своими руками
- Как сделать лебедку для перемещения лодки
- Как сделать лебедку для прицепа на лодку своими руками
- Заключение
Из чего можно сделать лебедку для ПВХ лодки
Рыбаки часто проезжают подтопленные участки. Машина вязнет в грязи, и вытянуть ее без помощи затруднительно. Якорная лебедка может спасти ситуацию. Изготовить ее легко своими руками.
Мастера используют следующие инструменты и материалы:
- металлический трос и карабины;
- профильная труба с прямоугольным сечением толщиной 2-3 мм;
- вал;
- лом или обрезок трубы диаметром 2-3 см;
- шпильки и гайки к ним в размер;
- звездочки;
- болгарка;
- цепь;
- рычаг для привода;
- ступица для крепления;
- сварочный аппарат;
- электроды.
Трубки для вала и шпилек специалисты рекомендуют приобретать новые
Многие мастера переделывают использованные детали от старых механизмов. Поэтому изготовление якорной лебедки своими руками – мероприятие бюджетное.
Чтобы трос не лопнул в процессе вытягивания, подбирают прочные материалы. В специализированных магазинах представлен широкий выбор оборудования.

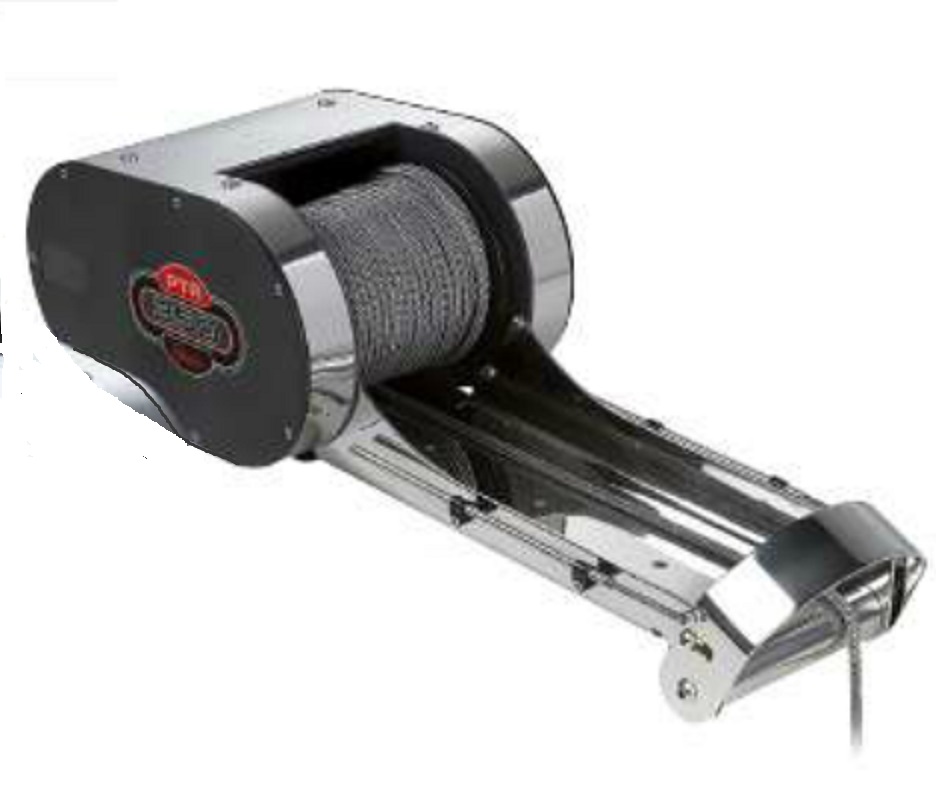

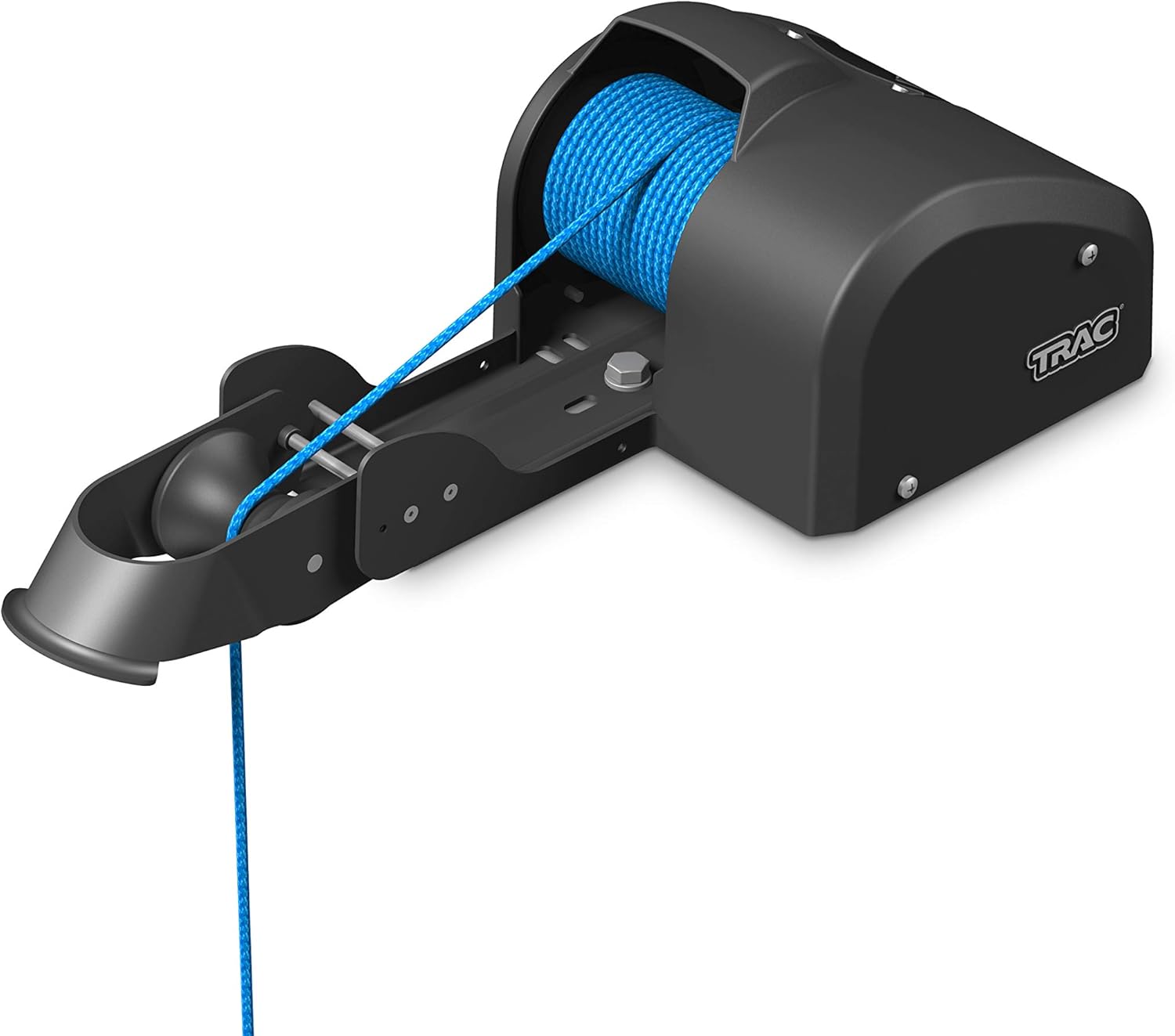

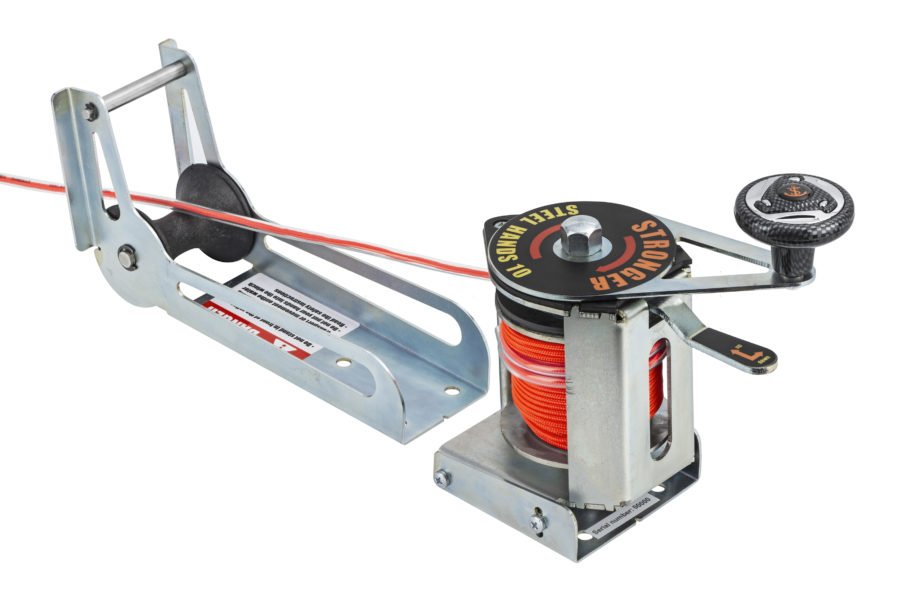

Как сделать ручную якорную лебедку для лодки ПВХ своими руками
При ловле рыбы спиннингом рыбаки перемещаются по водоему на лодке. Чтобы не вытягивать якорь руками, изготавливают удобную конструкцию. Лебедки состоят из следующих элементов:
- крепления;
- направляющих;
- привода или рукоятки;
- катушки.

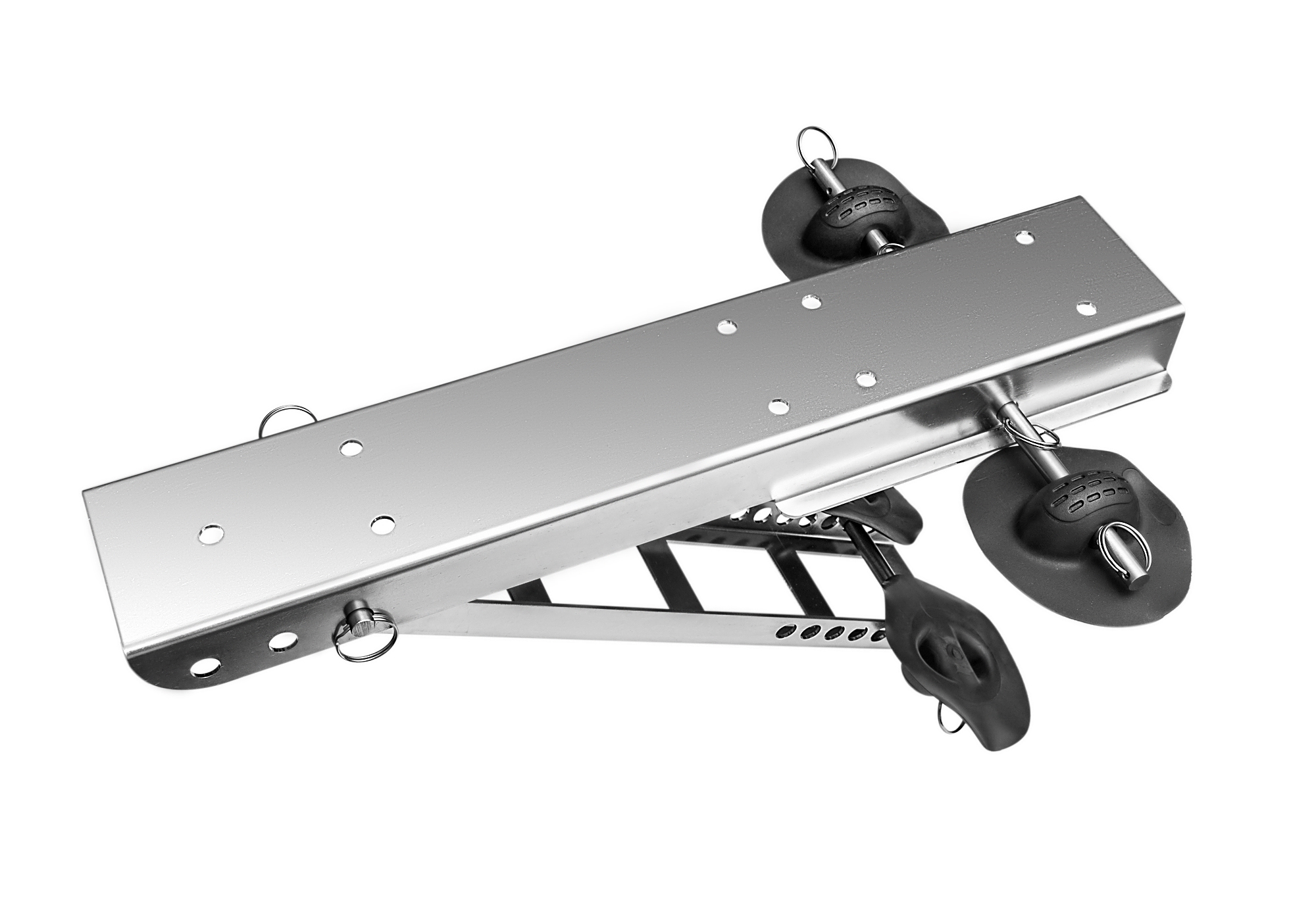

Якорную лебедку монтируют на ПВХ-лодку при помощи блоков крепления. Специалисты отмечают надежность установки на транец. На некоторые модели лодок ПВХ его нет, поэтому крепеж осуществляют на резиновые накладки. Выбрав способ крепления и конструкцию устройства, переходят к заготовке инструментов и материалов.
Работы по изготовлению якорной лебедки для лодки ПВХ выполняют в следующем порядке:
- Катушку шириной 30 см крепят к направляющим из профиля.
- Выступающие захваты монтируют к баллону.
- На конце устанавливают дополнительный ролик, чтобы снизит силу трения и предотвратить обрыв тросика.
Чтобы во время рыбалки веревка не разматывалась, устанавливают блокиратор - Ручная якорная лебедка проста в изготовлении. Если нет желания работать руками, устанавливают электрический привод и подбирают моторчик. Чтобы закрепить накладку на бортик ПВХ-лодки, участок обезжиривают спиртом или растворителем. Наносят на поверхность полиуретановый клей и закрепляют детали при помощи строительного фена. Температуру устанавливают на минимальную отметку.
Аккумуляторную батарею для электрической лебедки устанавливают в подготовленный короб во избежание короткого замыкания
Как сделать лебедку для перемещения лодки
Чтобы спустить лодку на воду и вернуть на берег, потребуется от рыбака немало усилий.
Поэтому любители механизмов, облегчающих работу, делают простейшую якорную лебедку своими руками. Это устройство значительно упростить процедуру разгрузки и погрузки ПВХ-лодки.
Прежде чем приступить к изготовлению прибора, изучают типы устройства. Классификация по виду привода следующая:

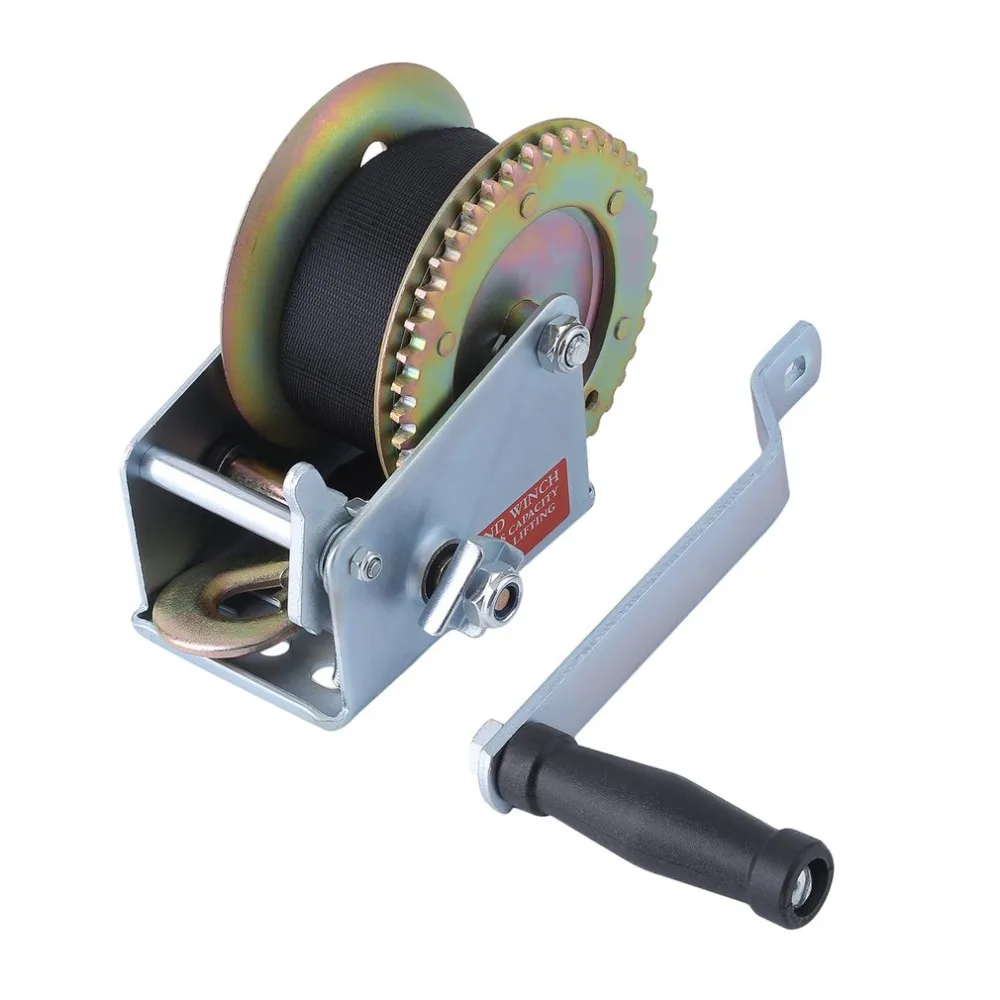

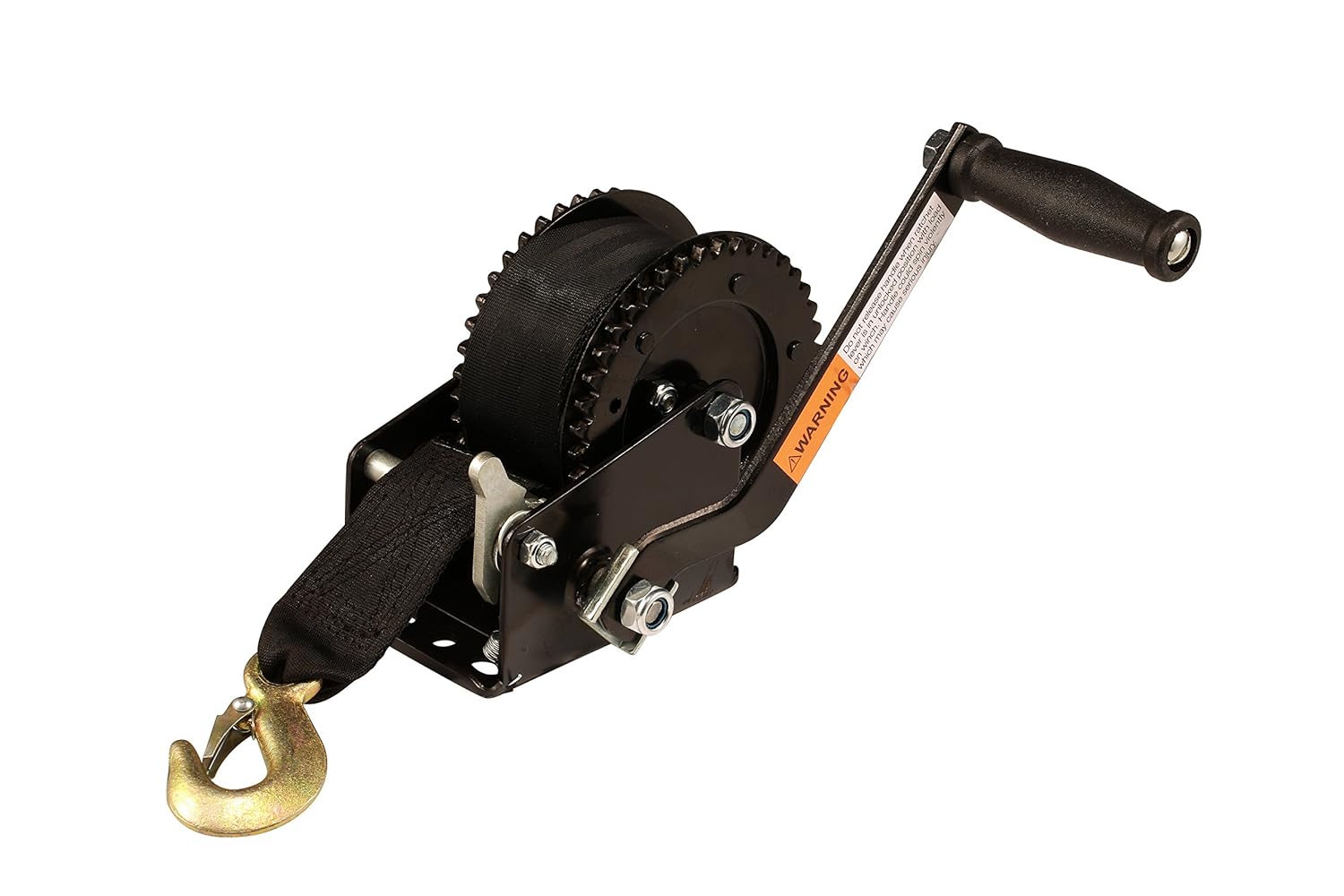

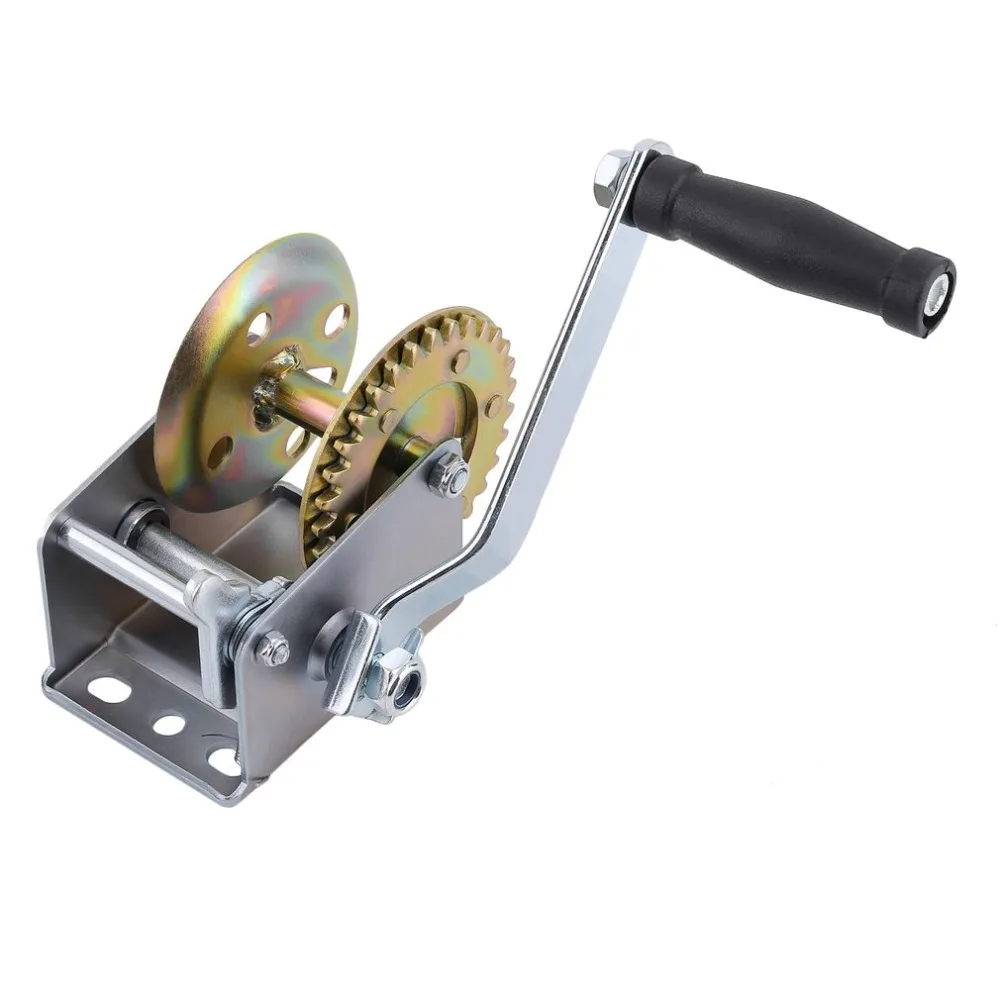

- ручной – наиболее прост в изготовлении своими руками, состоит из катушки и ручки;
- механический – конструкция включает барабан, который приводит в движение автомобиль;

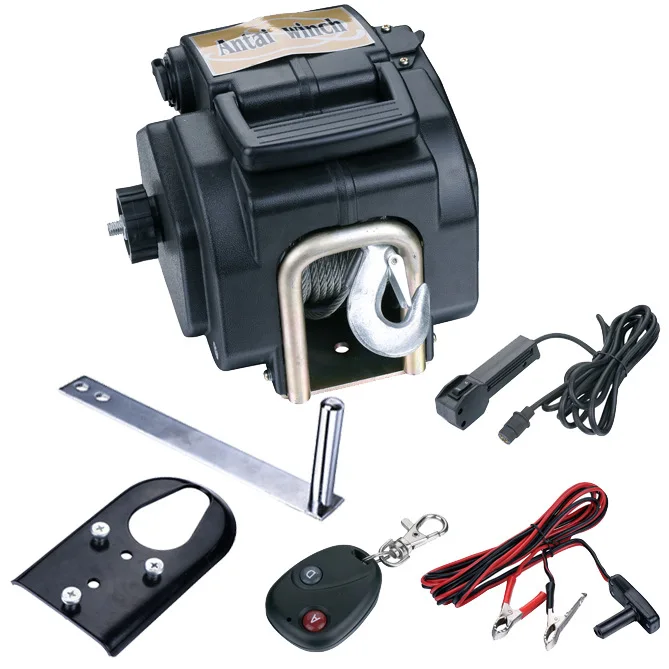

- электрический – в движение барабан приводит электродвигатель, точнее аккумуляторная батарея;
- гидравлический – наиболее сложный и мощный, изготавливают на специализированных предприятиях.
Выбрав тип привода, приступают к изготовлению якорной лебедки своими руками. Работы производят по следующим пошаговым рекомендациям:
- Лом или металлическую трубу забивают в земли и сгибают, пока не получится ось.
- На полученную деталь вставляют отрезок трубы большего диаметра и крепят трос.
- К концу веревки крепят рычаг. Его делают из черенка, профильной трубы или арматуры.
Лебедку устанавливают на автомобиль, барабан приводится в движение рукояткой или двигателем

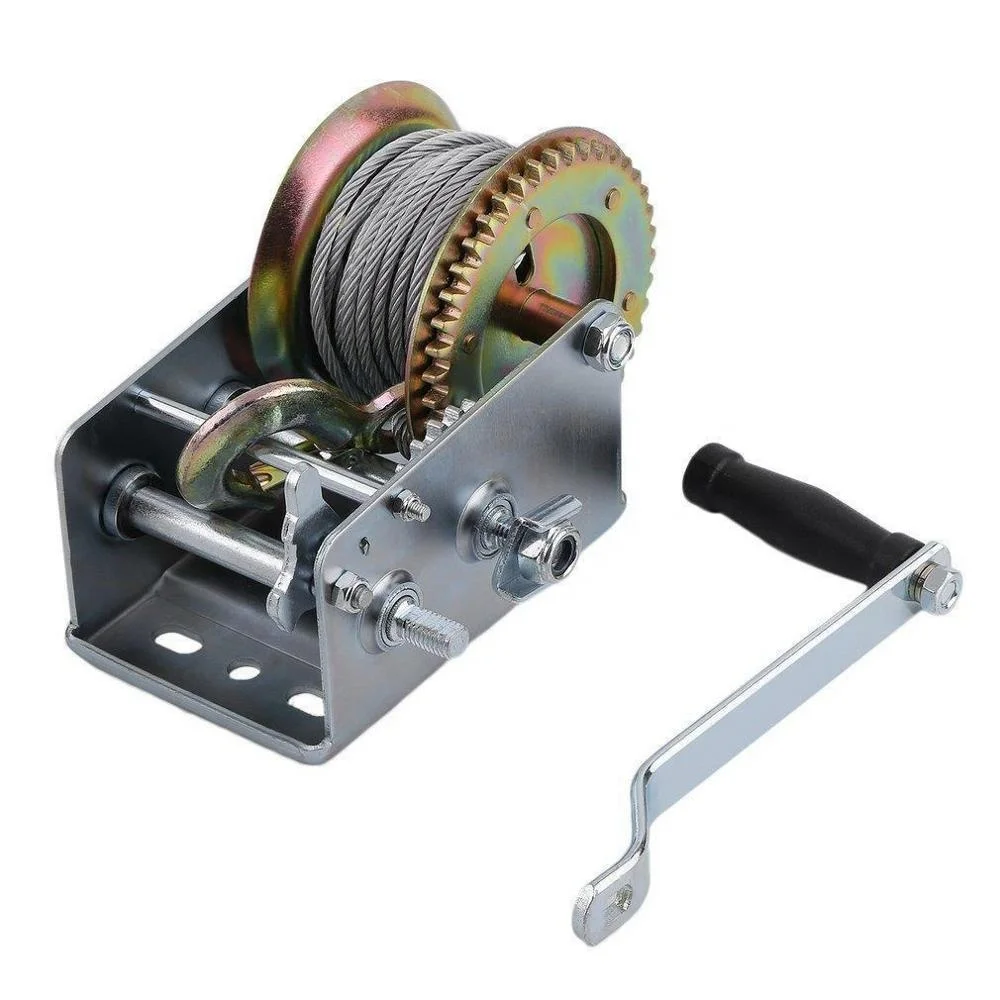

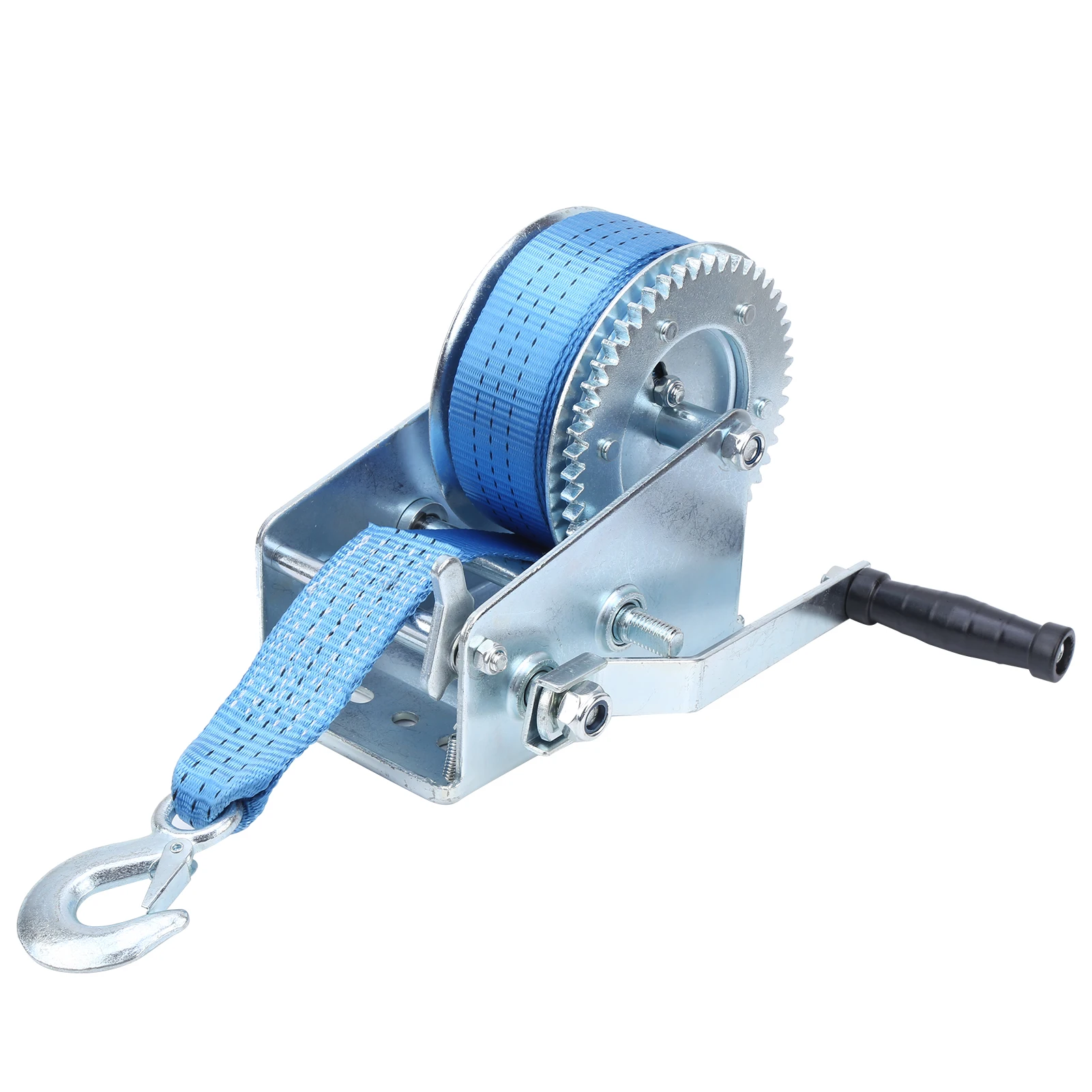

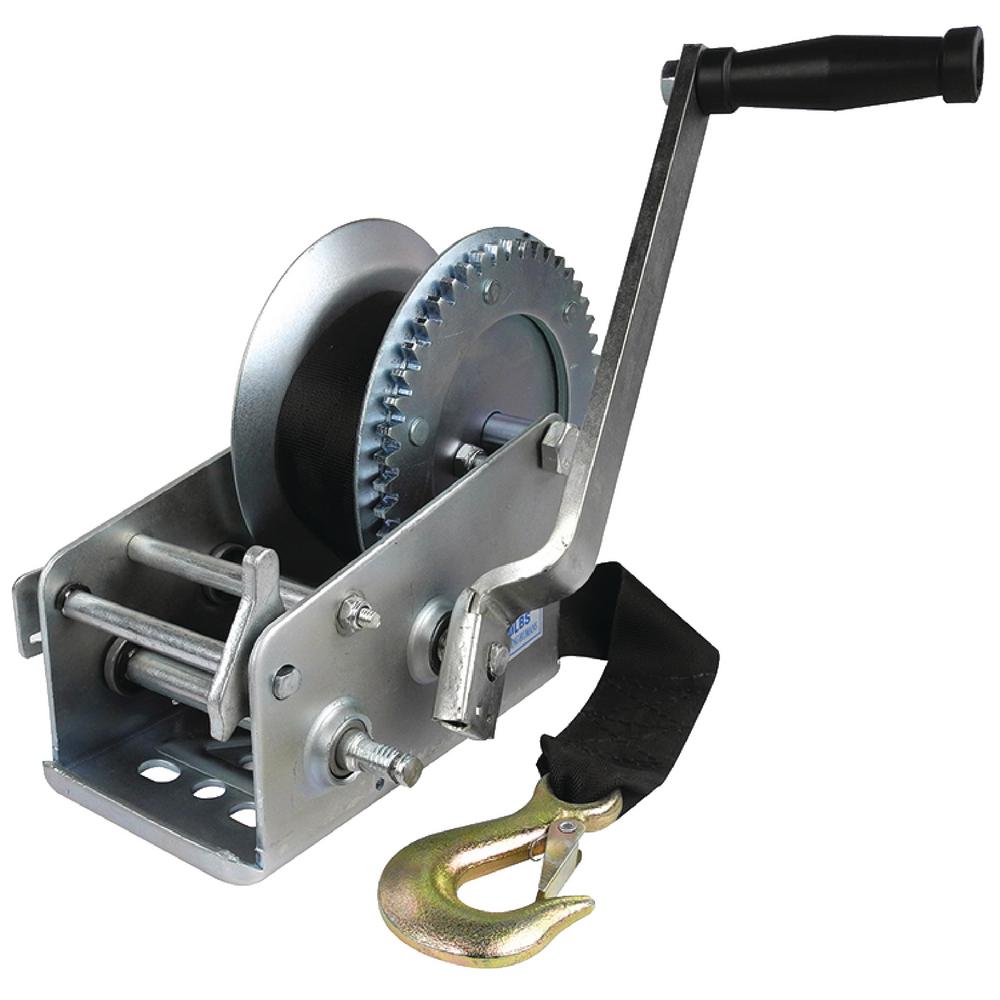

Как сделать лебедку для прицепа на лодку своими руками
Ручное устройство изготовить несложно. Потребуются навыки в работе со сваркой.
Якорную лебедку для прицепа на ПВХ-лодку своими руками делают по следующей пошаговой инструкции:
- На лист бумаги наносят простую схему. По готовому чертежу собирать установку проще.
- Из металлического профиля вырезают отрезки. Детали сваривают между собой, чтобы получился квадрат. При помощи болгарки тщательно шлифуют места сварки.
- Деталь окрашивают грунтовкой по металлу.
- После полного высыхания выкрашивают в нужный цвет защитной краской от коррозии.
- Из листа металла толщиной 3 мм вырезают две окружности диаметром 30 см. В каждом элементе проделают отверстия. Величина центрального должна соответствовать диаметру вала. Остальные шесть размещают на расстоянии 70 мм друг от друга равномерно.
- При помощи шпилек скрепляют между собой круги с отверстиями.
- На шпильки продевают трубки диаметром 14 мм. Для надежности соединения скрепляют все контргайками.
- Вставляют вал. Если нет готового, делают из лома или металлической трубы толщиной 3 мм.
- На раме готовят площадку для рукояти или электропривода. На вал устанавливают звездочку. Деталь крепят к барабану через ступицы.
Универсальный привод крепят к обратной стороне вала на выходе - Устанавливают рукоять. Натягивают цепь. Проверяют натяжение прокруткой барабана. Если цепь сдерживает вращение, вероятность износа увеличивается, поэтому ослабляют элемент.
- Один конец троса укрепляют к валу и производят намотку на барабан. К свободному концу крепят карабин. Устройство помещают на прицеп или крепят к раме автомобиля.
На раму прицепа крепят хвостовик и устанавливают лебедку
Остальные шесть размещают на расстоянии 70 мм друг от друга равномерно.Внимание! Чтобы вибрации лебедки были минимальными, специалисты рекомендуют не экономить на механизме, а устанавливать вал со ступицами заводского производства для надежного крепления.
Заключение
Якорная лебедка для лодки своими руками может быть изготовлена за один день, но порадует рыбака долгие годы. Чтобы электропривод дольше прослужил, аккумулятор помещают в карман и закрывают кожухом.
