Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Вот наконец выбрал время что бы рассказать о подключении дхо в авто. Процедура достаточно простая в ней сможет разобраться любой. И так нам понадобится 1 реле 5контактное его часто применяют в сигнализациях
2 провода 4м
3 клемы мама 4шт и 2шт под болт
4 термоусадка под клемы мама
5 само дхо

Процесс сборки
1 берем дхо крепим где пожелаем выводим провода подключаем так левый и правый дхо "+" и "-", в месте "-" на кузов к проводу паяем клему под болт и плотно крепим на кузов авто. К "+" паяем клему маму изолируем термоусадкой и пока оставляем так.

2 теперь лезем в проводку своего авто и находим провод ближнего света достаточно одного с любой фары в него врезаемся и выводим провод паяем клему мама изолируем и оставляем.

3 теперь находим в машине плюс от зажигания так же в него врезаемся и выводим провод с клемой мама и то же изолирован.

4 теперь само реле у него есть 5 контактов это 85, 86, 87а, 87, 30. нам понадобится все кроме 87 его можно оторвать а можно оставить. Контакт 86 подключить к минусу (провод, на одном конце клема мама на другом клема под болт), а контакт 85 подсоединить к фаре ближнего света (пункт 2). следующие контакт 87а к нему нужно подсоединить "+" от зажигания (пункт 3). ну теперь дхо вывод 30 соединить с клемой идущей с дхо.(пункт1)

проверьте надежность и изоляцию клем на реле это важно!

видео работы в контакте ( дхо как подключить )

описание работы
желтый поворотник (условно это дхо)
лампочка (условно ближний свет)
переключатель (условно кнопка включения ближнего света)
1 загорается желтый поворотник это значит питание от зажигания появилось вы завели машину и поехали дхо включено все по госту.
2 ночь пора включить свет, с помощью переключателя включаем ближний на видео все видно.
3 приезжаем домой выключаем фары у нас снова включается дхо отключаем зажигание и дхо выключается. что бы добиться плавного гашения поставьте конденсатор большой емкости параллельно дхо

www.drive2.ru

Установка и подключение дневных ходовых огней

Совсем недавно в России были введены требования по использованию в светлое время суток противотуманных фар, либо ближнего света, либо дневных ходовых огней. Помощь в установке на автомобиль дополнительной оптики предлагают многие СТО. Однако дневные ходовые огни подключить своими руками не очень сложно, и ниже мы расскажем, как это сделать.

Мы расскажем о том, как выбрать дневные ходовые огни, опишем способы их установки и приведем схему подключения ДХО.

В конце статьи смотрите видео-инструкцию по подключению ДХО через датчик давления масла.

Дневные ходовые огни (ДХО или DRL) являются дополнительными световыми приборами, которые устанавливаются в передней части авто. Они могут совмещаться со штатной оптикой или использоваться отдельно. При включении ближнего или дальнего света, а также габаритных огней ДХО желательно отключать.

Как выбрать дневные ходовые огни

Еще недавно для привлечения внимания к автомобилю водители включали ближний свет фар. Использование дневных ходовых огней позволяет исключить некоторые недостатки, которые появляются при использовании штатной оптики в дневное время.

  1. ДХО повышают срок службы ламп головного света. Частое включение и выключение ближнего света негативно отражается на долговечности лампочек. Особенно это касается световых приборов с улучшенной светоотдачей, типа +30%, +50% и т. д.
  2. При использовании ДХО исключается включение габаритных огней и подсветки номера. Это позволяет снизить потребление электроэнергии и не ухудшить читаемость стоп-сигналов.
  3. Наличие автоматического включения ДХО позволяет бороться с забывчивостью автовладельца. Не включив штатную оптику днем, автомобилист рискует получить штраф. А если оставить ближний свет фар при выключенном двигателе, то аккумулятор быстро разрядится.

Перед тем, как браться за подключение дневных ходовых огней, следует учесть ряд факторов, влияющих на выбор модели ДХО.

Во-первых, многое зависит от места установки и дизайна автомобиля:

  • Дополнительная оптика может иметь прямоугольную или круглую форму. Здесь решающую роль сыграет конструкция бампера и внешний вид "передка" машины.
  • Размер фонарей определяется той нишей, которая имеется в бампере или воздухозаборнике авто.
  • Яркость свечения каждого блока зависит от количества светодиодов. Она должна находиться в пределах 150-330 люменов.

Вторым важным фактором при выборе дневных ходовых огней будет соблюдение нормативных требований. При установке необходимо выдержать несколько основных характеристик:

  • Высота от уровня земли до фонарей должна находиться в пределах от 250 до 1500 мм.
  • Расстояние от крайней боковой точки авто до фары не должно превышать 400 мм.
  • Между двумя фонарями ДХО минимальное расстояние составляет 600 мм. Для автомобилей шириной до 1300 мм этот параметр уменьшается до расстояния 400 мм.
  • Необходимо соблюдать и некоторые геометрические параметры при установке фонарей ДХО. Горизонтальное отклонение составляет 20 градусов внутрь и наружу, а вертикальный угол должен быть 10 градусов вниз и вверх.

Способы установки и схема подключения дневных ходовых огней

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Установка дневных ходовых огней может быть выполнена разными способами, все зависит от умений автовладельца.

При покупке дневных ходовых огней обратите внимание, что в комплект должны входить два фонаря, соединительные провода, материалы для установки и инструкция по монтажу и эксплуатации. В этом случае владельцу авто не придется ломать голову и искать схемы подключения ДХО.

  1. Для людей, которые боятся или не хотят заниматься обслуживанием или ремонтом авто, предпочтительнее обратиться в специализированный автосервис. Опытный автоэлектрик быстро и качественно справится с подключением ДХО.
  2. Тем кто способен выполнить простые операции по тюнингу машины, можно посоветовать купить готовый комплект ходовых огней. Например, хорошо себя показали ДХО Philips и Hella.
  3. Любители паяльников и электрических схем могут полностью сделать своими руками светодиодные фонари и выполнить их подключение.

Подключение ходовых огней может выполняться по разным электрическим схемам (самая простая схема – через реле и датчик давления масла). Главное, чтобы ДХО включались после запуска мотора и гасли при включении фар ближнего и дальнего света. Удобно использовать для подключения контроллер DRL (к нему в комплекте будет дана и монтажная схема).

Как сделать дневные ходовые огни своими руками

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Для самостоятельного изготовления ДХО обычно используются дешевые противотуманки, светодиодная лента, алюминиевые пластины, силиконовый герметик и паяльник. Очередность сборки будет примерно следующей:

  • Сначала разбирается старая противотуманная фара и извлекается внутренняя начинка.
  • Далее по размеру корпуса фонаря вырезается алюминиевая пластина.
  • По размеру пластины отрезается кусок (или 2 куска) светодиодной ленты.
  • На обезжиренную поверхность алюминия наносится клей-герметик, и крепятся светодиоды.
  • Остается при помощи паяльника последовательно соединить отрезки светящейся ленты и электрический провод.
  • Фара собирается уже с новой начинкой.

Для подключения таких ДХО выбирается одна из подходящих к данному авто схем (лучше подключать через DRL-контроллер или через реле и датчик давления масла, как на видео ниже).

Установка дневных ходовых огней на автомобиль своими руками становится не только интересным времяпрепровождением. Результат работы станет причиной для гордости автовладельца, ведь новый имидж своему железному коню удалось создать самостоятельно.

Видео: подключение ДХО через датчик давления масла

unit-car.com

Как подключить ходовые огни на автомобиле + схема подключения и видео-инструкция

По правилам дорожного движения все ТС в светлое время суток обозначается ближним светом фар, противотуманными или специальными ходовыми огнями. ДХО размещают штатно в новые машины, остальные автолюбители делают это сами. Готовые модули продаются в автомагазинах, а самостоятельная установка доступна даже новичкам.

Как выбрать дневные ходовые огни

Все основные типы ДХО – это модуль из нескольких светодиодов, размещенных в корпусе с отражателем и рассеивателем. По типу установки различают внешние и внутренние.

  • Внешние ДХО. Для удобства установки корпус выполнен в форме стандартной противотуманной фары или узкой полоски. Количество световых элементов от 1 до 12. Устанавливается в радиаторную решетку, передний бампер.
  • Внутренние светодиоды подразумевают монтаж под защитное стекло фары. В этом случае тип ходового светодиода должен соответствовать модели автомобиля. Такие светильники сохраняют заводской дизайн машины и отличаются высокой надежностью.

Установка дневных ходовых огней позволит отказаться от использования основного света, что значительно повышает ресурс лампочек в фарах и снижает нагрузку на электросистему машины. Их свет не слепит встречных водителей, а сами приборы не требуют дополнительного обслуживания.

Требования ГОСТ по установке ДХО

Выбирая ходовые огни следует придерживаться ГОСТ Р 41.48-2004, в котором указаны правила размещения и тип источника света (чаще всего используют светодиодные лампы). Они должны отвечать следующим требованиям:

  • Яркость каждого блока лежит в пределах 150-330 лм;
  • Форма допускается круглая или прямоугольная, это зависит от дизайна машины и конструкции бампера или решетки радиатора;
  • Расстояние до земли составляет от 25 до 150 сантиметров;
  • От крайнего габарита до блока ДХО расстояние не должно превышать 400 мм;
  • Горизонтальный угол светового пучка составляет не больше 20
    0
    в обе стороны, вертикальный ограничен 100 вниз и вверх от уровня горизонта;
  • Свет разрешен только белый или бело-голубой;
  • Площадь светящихся элементов не должна превышать 2000 мм2.

Способы установки ходовых огней

Любую электрическую схему собирают с условием загорания ДХО одновременно с поворотом ключа в замке зажигания и отключением после включения ближнего света. Это удобно и не возникнет риск оставить огни горящими после поездки.

Важно! Для нормальной работы светодиода обязательна установка стабилизатора напряжения (LED-драйвера). Оптимальное напряжение – 12 В, а генератор выдает до 14,2 В на исправном двигателе. Без стабилизатора светодиоды со временем потускнеют.

Рассмотрим популярные схемы подключения:

  1. Через датчик скорости

Такой тип подключения считают самым простым и удобным – ДХО загораются только во время движения машины и остаются выключенными на стоянке, что полностью отвечает ПДД. Для реализации данной схемы контакт К1-1 подсоединяют с цепью управления ближнего света. В стандартном реле на электрической схеме этот контакт обозначен цифрой 85.

Подключенные по такой сх

autoexpert.today

Ходовые огни на авто своими руками: сборка, схемы подключения

Эксплуатация27 июля 2019

Использование дневных ходовых огней (ДХО) во время движения уже давно стало необходимостью для всех водителей. ДХО делают автомобиль более заметным на дорогах, благодаря чему число аварий уменьшается из года в год. Можно купить готовый комплект ДХО либо же сделать всё самостоятельно – от изготовления до подключения.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Требования по регламенту

В новых требованиях к передвижению регламентировано использование в светлое время суток либо включённых фар ближнего света, либо ДХО, если таковые имеются. Использование ходовых огней позволяет продлить срок эксплуатации источников света в автомобильных фарах. Также они позволяют сэкономить расходуемый заряд аккумулятора или топлива, которое расходуется при работе ближнего света фар.

Сами по себе диоды светят во все стороны, а точнее на 120 градусов. Для решения этой проблемы применяется фокусировка света при помощи оптики, в основном линз. Чтобы определить параметры линзы, нужно определить силу, которая измеряется в Люменах. Однако, для оценки эффективности работы, сила света измеряется не в Люменах, а в Канделах. Чтобы измерить силу света ДХО, нужно разместить люксметр перед диодом на расстоянии одного метра. При этом Люксы преобразуются в Канделы.

Требуемые характеристики для ДХО:

  • 500 – 700 люмен в каждом ходовом огне;
  • мощность должна быть не меньше 6 Ватт;
  • угол освещения должен составлять 35 градусов.

Помимо этого, ДХО должны соответствовать требованиям, согласно ГОСТу:

  • сила света – 400 – 800 Кандел;
  • угол свечения должен составлять 25 градусов по вертикали и 55 градусов по горизонтали;
  • освещаемая площадь каждого из огней – не менее 40 сантиметров квадратных;
  • источники света нужно располагать на расстоянии в 25 сантиметров от дорожного полотна;
  • расстояние между ходовыми огнями должно составлять минимум 60 сантиметров;
  • разрешённые цвета огней – желтый или белый.

Необходимые комплектующие и сборка ДХО

В зависимости от навыков, можно купить готовые ДХО либо же изготовить самостоятельно. Самыми распространёнными комплектующими для самодельных ходовых огней являются дешёвые противотуманные огни, светодиодные ленты, алюминиевые пластины, герметик и паяльник. Все комплектующие должны обеспечивать работу ДХО согласно требованиям и ГОСТам. Сборка происходит следующим образом:

  1. Разбирается старая или купленная противотуманная фара и достаётся её начинка.
  2. Далее из куска алюминия вырезается пластина по размеру корпуса фонаря.
  3. Уже по размеру пластины вырезаются куски или один кусок светодиодной ленты, либо одиночные светодиоды.
  4. После обезжиривания пластины, на её поверхность наносится герметик, к котором крепятся светодиоды.
  5. Соединение светодиодов или светодиодной ленты при помощи паяльника с проводами.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огнейЭто один из самых простых способов самостоятельной сборки ДХО. Существуют и другие способы сборки, с которыми можно ознакомится в других источниках информации.

Самостоятельная установка ДХО

Прежде чем начать устанавливать ДХО нужно определиться с местом размещения и произвести замеры. Согласно рекомендованному размещению ходовых огней, расстояние между ними должно быть не менее чем 60 см, минимальная и максимальная высота размещения – 25 и 150 см соответственно, а минимальное расстояние до фары должно составлять не менее 40 см. Помимо этого, сами ходовые огни нужно размещать под углом, не превышающим десяти градусов, чтобы освещенность соответствовала ГОСТам. Рекомендуемое место установки – это на уровне противотуманных фар.

После того, как было выбрано место размещения ДХО, можно приступить к их установке на автомобиль. Монтаж ходовых огней выполняется следующим образом:

  1. Если они монтируются на решётку, то её надо снять.
  2. Прикрепить ДХО можно при помощи саморезов, либо используя клей или двухсторонний скотч, предварительно обезжирив место поклейки.
  3. Протянуть провода в отверстие для зажима.
  4. Установить блок управления ходовыми огнями.
  5. Подсоединить провода к блоку управления ДХО, поместив кабели в специальный разъём.
  6. Прикрепить модули и провода в подкапотном пространстве, кроме проводов для подключения к источнику питания, после чего окончательно закрепить корпус.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Справка! Проводку не рекомендуется клеить к радиатору, топливопроводу или шлангу. Спешить с приделыванием корпуса ДХО к автомобилю лучше не стоит и устанавливать лишь после проведения всех проводов под капотом.

Схемы подключения ДХО

Чтобы завершить установку ДХО на автомобиль, их нужно подключить к источнику питания и некоторым датчикам по отдельности либо вместе, в зависимости от своего устройства.

К датчикам скорости

Подключение к датчику скорости относится к простым способам. ДХО будет запускаться при запуске датчика скорости. Для подключения нужно подключить контакты ходовых огней к сделанному разрыву в проводке автомобиля. Например, у кнопки переключения ближнего света. Реле можно использовать любое, но оно должно обладать размыкающей парой.

Справка! Если хочется, чтобы огни работали при стоянке автомобиля, нужно использовать параллельное подключение.

К датчику масла

Подключение ходовых огней через датчик масла удобно тем, что при заводе автомобиля они будут загораться вместе с датчиком масла. Это позволит не задумываться о том, были ли включены ДХО и тратить время на их включение и выключение. Схема включения основана на переключении четырёх -контактного реле. Само подключение происходит следующим образом:

  1. Контакт 88 подключается к плюсовым выводам ДХО.
  2. Контакт 85 подключается к плюсовым выводам габаритов.
  3. Контакт 86 подключается к датчику давления масла в качестве источника питания.
  4. Контакт 30 идёт на плюс аккумулятора.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огнейПри заводе двигателя включается датчик давления масла, от которого поступает напряжение питания для ДХО и замыкаются нужные контакты. Такое подключение не подходит, если в габаритах установлены светодиоды.

Подключение ходовых огней к генератору

Подключение к генератору происходит по той же схеме, что и в предыдущем варианте, за исключением того, что контакт 85 будет подключаться к генератору и будет срабатывать во время запуска мотора.

Подключение готового комплекта

Помимо самодельных ДХО можно просто купить уже готовые ходовые огни с блоком управления. Он обеспечит защиту от перегрузок, включение ДХО после запуска двигателя и безопасную работу. Подключение происходит аналогично схемам, в которых использует реле, а питание подаётся с генератора.

Как не надо делать ДХО?

Некоторые люди думают, что обычную светодиодную ленту можно использовать в качестве полноценного ДХО. Либо же они покупают готовые дешёвые ходовые огни, в которых источник света – это светодиодная лента, светящая хорошо только ночью, а не днём. Но просто использовать светодиодную ленту, без соответствующей оптики и расчётов параметров нельзя. Это не ДХО. То же самое можно сказать о неоновых трубках, которые также относятся к аксессуарам, а не к настоящим ДХО.

В заключение

Обладая всеми нужными знаниями, можно изготовить самостоятельно ДХО согласно всем требованиям и ГОСТам, установить их на автомобиль и подключить так, чтобы они работали постоянно. Использование ходовых огней позволит обезопасить пешеходов и водителей других автомобилей, а также сэкономит электричество и топливо, которое бы ушло при использовании противотуманных фар.

autochainik.ru

Как подключить дхо через габариты

На днях решил сделать ДХО своими руками. Позже в БЖ выложу, но сейчас стоит вопрос как их подключить на Немце. Мой вариант, самый простой, но и не самый лучший просто подключить к габаритам. А вот что гласит Закон: согласно ГОСТ Р 41.48-2004
"-Дневные ходовые огни должны включаться автоматически, когда приведен в положение "включено" орган управления запуском/остановом двигателя.
-Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
-Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения."

Очень надеюсь на Вашу помощь, ибо в электрике не силен, и понять Вас могу не сразу.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

  • Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
  • Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
  • Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
  • Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

4 контактное реле, генератор и датчик масла

Это еще два способа, которые стоит рассмотреть. Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Но не в единой цепи.

Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор. Питается система от генератора и основана на переключениях 4-контактника и геркона.

Подключение контактов реле выглядит так:

  • 30 контакт идет на плюс светодиодного модуля;
  • 85 контакт следует к плюсу провода к габаритам;
  • 86 контакт необходим для любого вывода от геркона;
  • 87 контакт на плюсовую клемму от АКБ;
  • также на плюс аккумулятора идет второй вывод от геркона.

После подключения обязательно проводится настройка. Тут нужно запустить мотор и начать перемещать геркон около генератора, чтобы получить срабатывание и стабильную работу ходовиков. Потом геркон следует убрать в специальную термотрубку и зафиксировать.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Если геркона нет, тогда питание для ДХО можно подать через датчик давления масла. Тогда 86 контакт идет на лампу давления, а в остальном схема сохраняется в изначальном виде.

Схемы во многом отличные. Но их нельзя использовать в ситуациях, когда габариты основаны на светодиодах. Это единственный существенный минус.

5 контактное реле

Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.

Реле соединяется следующим образом:

  • 87 контакт не подключается и просто изолируется;
  • 87а идет на плюс к замку зажигания;
  • 86 контакт нужен для соединения с корпусом;
  • 85 следует к плюсовому проводу от габаритных огней;
  • 30 контакт выводится на плюс светодиодного модуля ДХО.

Поворачивая ключ в замке, к ДХО начинает поступать 12В, что позволяет зажечь лампы ходовиков. Включая габариты или головной свет, реле размыкает 87а контакт и замыкает 87 контакт. Тем самым ходовики выключаются, а другие фонари включаются. Такая схема хороша тем, что соответствует ГОСТу и ПДД. Плюс можно использовать диодные габариты.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Тут рекомендуется обязательно использовать стабилизатор напряжения. Недостаток схемы лишь в том, что при повороте ключа без запуска мотора ДХО будут светить.

Блок управления

Наиболее простым и надежным методом подключения считается применение блока управления и отказ от реле. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций.

Но большая проблема в том, что чаще всего автомобилистам встречается китайский контроллер. Они не соответствуют ГОСТу и обладают низким качеством сборки.

Если использовать блоки управления, то только такие:

Эти производители отлично себя зарекомендовали, и предлагаемые ими блоки действительно работает качественно и эффективно. Причем первый из списка является решением отечественного производства.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.

А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?

Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!

(3 оценок, среднее: 4,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Согласно действующим законам Российской Федерации, в частности, внесенным в ПДД поправкам, любое транспортное средство, осуществляющее движение даже днем, должно быть с включенными фарами ближнего света. Кроме того, вместо них допустимо использовать противотуманные аналоги, а также дневные ходовые огни.

Ввиду того, что эксплуатация с этой целью головных и противотуманных огней сопряжена с целым рядом недостатков, подавляющее большинство автовладельцев предпочитает приобретать модули ходовых огней и проводить их монтаж самостоятельно. Ввиду этого, стоит разобраться, как подключить дневные ходовые огни своими руками?

Особенности эксплуатации

Законодательство довольно четко регулирует правила использования подобных элементов в конструкции автомобиля. Согласно требованиям ГОСТ, ходовые огни должны незамедлительно включаться при повороте ключа зажигания, а автоматическое отключение должно происходить в случае, если водитель активировал фары головного света.

Кроме того, подобный стандарт предусматривает, что включение головных огней должно происходить только после полного включения габаритных аналогов. Исключение составляет лишь случаи, когда они используются для подачи сигналов. Это необходимо учитывать, желая устанавливать дневные ходовые огни своими руками.

Подключение и стабилизация

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огнейПодключение ДХО своими руками, имеет целый ряд особенностей, которые необходимо учитывать для достижения правильной последовательности работы и долгого срока службы модуля. Чтобы повысить срок его эксплуатации, разумно использовать специальный стабилизирующий блок, рассчитанный на светодиодные огни.

Однако, эта мера направлена лишь на увеличение продолжительности работы схемы, без подобного блока все элементы будут функционировать в нормальном режиме.

Одной из наиболее распространенных проблем, свойственных модулям ДХО, представляются скачки напряжения, что вызывает перегрев кристалла, отвечающего за излучение. В связи с этим, яркость огней постепенно снижается, после чего, они перестают выполнять свою основную функцию.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

  • Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
  • Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
  • При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

  • Огни будут работать даже при выключенном моторе;
  • Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
  • Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
  • Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

  • Стабильное включение ДХО после запуска мотора;
  • Гарантирует защиту от перегрузок;
  • Поддерживает любой тип огней, включая светодиодные;
  • Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

  • 30 на «+» выводы модулей светодиодов;
  • 85 на «+» шнур габаритов;
  • 86 отводят на корпус машины;
  • 87а на «+» зажигания;
  • 87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

vi-pole.ru

Как подключить дневные ходовые огни?

Никого уже не удивляет, что на автомобиле во время движения должны гореть фары или специальные лампы, называемые дневными ходовыми огнями (ДХО). И если в первое время такая езда была непривычной, то сейчас для всех водителей это стало нормой. Даже изготовители внесли необходимые изменения в конструкцию ТС. Но остался большой парк ранее выпущенных машин, лишенных ДХО, и водителям приходится пользоваться штатными лампами ближнего света и габаритами. Правда, есть возможность сделать подобное устройство самому или купить уже готовый набор, но в этом случае возникает вопрос – как подключить дневные ходовые огни.

А что требуют ПДД и прочие нормативные документы?

Если заглянуть в технический регламент, то он определяет ДХО как лампы, установленные в передней части ТС. Параметры их размещения приведены на рисунке. Эти лампы направлены вперед и загораются при запуске зажигания. При включении ближнего света они должны погаснуть. В регламенте есть дополнение – если отсутствует ДХО, в любое время на ТС при движении должны гореть ближний свет или противотуманки.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

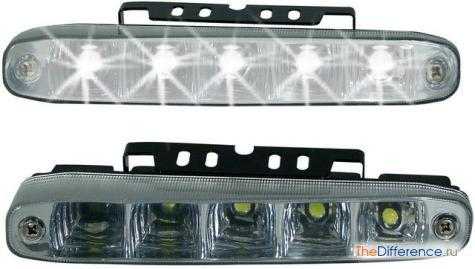

Как правило, современные ДХО изготавливаются на основе светодиодов, имеют разнообразную форму и могут быть установлены на любой автомобиль. Внешний вид одного из таких образцов приведен на фото.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

В требованиях специально оговорено, что ДХО могут устанавливаться на машину факультативно, т. е. дополнительно (необязательно), если они раньше конструкцией ТС не предусматривались. Кстати, определен и цвет свечения, он должен быть белым, допускаются незначительные отклонения спектра излучения.

к содержанию ↑

А зачем нужны ДХО, если разрешается пользоваться фарами?

Преимуществом ДХО считается их экономичность и яркость свечения. Светодиоды по отношению к другим типам ламп потребляют меньше электроэнергии. И если для новых автомобилей это не столь важно, в них генератор при любых условиях обеспечивает зарядку АКБ, то для старых машин отсутствие зарядки может стать критичным.

В них, например, при холостом ходе не будет в нужном объеме осуществляться выработка электроэнергии, что вызовет дополнительный разряд АКБ. И если в условиях движения по трассе этого не происходит, то в городском цикле подобное явление чревато недозарядом батареи.

Кроме того, яркость свечения ДХО выше, чем фар ближнего света, благодаря чему автомобиль становится более заметен на дороге. Немаловажное значение имеет и режим включения/отключения ходовых огней. При установке ДХО он реализуется автоматически, тогда как при использовании ближнего света делать это приходится самостоятельно. И если вы забыли включить фары, то при встрече с инспектором такая забывчивость может грозить вам штрафом.

На сегодняшний день есть множество различных наборов, позволяющих самостоятельно установить ДХО на автомобиль. Чаще всего это ходовые огни от Philips или Hella. Можно найти комплекты, рассчитанные на монтаж на любой машине, но все они отличаются довольно-таки высокой ценой. Вот и приходится автолюбителям заниматься изготовлением подобных устройств своими руками. И хотя это отнимает время, но зато позволяет сократить расходы. Выбирая такой вариант, необходимо озаботиться тем, как правильно подключить дневные ходовые огни.

к содержанию ↑

А как это сделать?

Существует достаточно много различных подходов к монтажу ДХО. Но не стоит забывать основное требование – огни должны загораться при включении зажигания и гаснуть при появлении ближнего света. Если вы покупаете готовый набор ДХО, то там приведена схема и указано, какие провода куда тянуть.

Другое дело, если огни изготовлены самостоятельно. Да и при использовании готового комплекта порой у квалифицированных водителей возникает желание внести изменения в стандартную схему. Так что вопрос подключения ДХО далеко не праздный, и ему стоит уделить особое внимание.

Создано множество различных схем, позволяющих реализовать в каждом случае свои алгоритмы управления ДХО. Вот одна из самых распространенных:

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Понятно, что в каждой машине свои особенности, но на схеме приведены самые общие рекомендации, показывающие, куда подключать дневные ходовые огни, чтобы обеспечить их работу в соответствии с общепринятым алгоритмом. Здесь использовано стандартное автомобильное реле, которое нетрудно приобрести в любом магазине автозапчастей. Установить его допустимо на монтажной плате, там обычно бывают свободные места, или на любом удобном месте. Куда подключать провода, указано на схеме.

Как правило, управление ДХО реализуется именно на реле. Схемы подключения могут быть и другими, при этом не отличаясь принципиально, например, как приведенная ниже.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Хотя существуют и варианты, когда применяются специальный блок управления или дополнительные электронные компоненты. Иной подход – без использования реле. Схема такого подключения показана ниже.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огней

Какой вариант выбрать – это уже каждый решает сам. Но если вы приобретаете готовый комплект, то, скорее всего, там уже есть все необходимое, в том числе и указание, куда какие провода надо протягивать.

Нужно только дополнительно отметить, что существуют специальные колодки и клипсы, значительно облегчающие всю процедуру монтажа ДХО. Обычно их можно приобрести в магазине. На видео показано, как выполняется подключение дневных огней с помощью реле, колодок и клипс по одной из приведенных схем:

ДХО уже давно стали нормой при движении на дороге. Тем не менее еще эксплуатируется достаточно много машин, на которых нет дневных огней, и ряд водителей устанавливают их самостоятельно. Согласно ПДД, это вполне допустимо, необходимо лишь обеспечить правильный алгоритм их работы.

thedifference.ru

Правила установки, схемы подключения ДХО с отключением и штрафы в России

Сегодня автомобили оснащаются множественными электроприборами и самой разнообразной оптикой. В этой статье мы хотим рассказать нашим пользователям о дневных ходовых огнях. Ниже вы сможете узнать, как выглядит схема подключения ДХО с отключением, какое предназначение ходовых огней и как правильно произвести монтаж оптики своими силами.

Содержание

[ Раскрыть]

[ Скрыть]

В чем предназначение ДХО?

Перед тем, как мы расскажем, как правильно осуществляется подключение ДХО по ГОСТу к блоку, как лучше ставить оптику, чтобы огни включались при запуске двигателя и выключались с ним, рассмотрим предназначение. В первую очередь нужно отметить, ДХО не имеют никакого отношения к габаритам автомобиля. Такое понятие является относительно новым, поскольку дневные огни света стали монтироваться на все современные авто.

ДХО представляют собой внешние световые элементы, назначение которых заключается в улучшении видимости машины днем. В России сегодня часто можно увидеть авто, где фонари дневного света выделяются на оптике. В основном такие фары являют собой светодиодные лампочки. В России включение ДХО не отмечается в ПДД, поэтому включать эту функцию можно без дополнительной активации противотуманных фар или фар ближнего света.

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огнейСветодиодная лента рядом с противотуманками

Как осуществляется монтаж

Согласно ГОСТ, чтобы установка дневных ходовых огней была проведена правильно, лучше руководствоваться несколькими правилами:

  1. Чтобы подключение дневных ходовых огней не стало причиной разговора с инспектором, устанавливаются элементы только на поверхности, которая видна в направлении исходной оси. Фары дневного света должны быть расположены на дальше, чем на 40 см от края ширины автомобиля.
  2. Монтаж осуществляется только на машинах, о прицепах речи быть не может. Количество ДХО – всегда два.
  3. Подключение ходовых огней по той или иной схеме осуществляется на расстоянии от 25 до 150 см от земли. Всегда монтаж производится только на передней части машины. Такое правило можно считать выполненным в том случае, если свет от фонарей дневного света не мешает водителю.
  4. Направление ДХО всегда должно быть только вперед.
  5. Что касается схемы, то датчик ДХО всегда должен отключать оптику фар света самостоятельно. Если действовать в соответствии со схемой, то для включения оптики фар, необходимо активировать систему зажигание мотора. Подключение следует выполнить таким образом, чтобы оптика ДХО активировалась с двигателем, без применения вспомогательных инструментов. По схеме выключение фар осуществляется также вместе с двигателем.
  6. Согласно европейским нормам, площадь данного вида оптики должна занимать не менее 25 и не более 200 см на поверхности машины, в РФ минимальный показатель равен 40 см. Сила света в Европе должна составлять 400-1200 кд, в РФ – 400-800 кд. Любые сертифицированные оптические устройства должны быть промаркированы.
  7. Цвет ДХО всегда должен быть белым. Рекомендован для монтажа в грузовые, грузопассажирские, а также пассажирские транспортные средства. Монтаж дневной оптики запрещается на полуприцепы и прицепы.

Как подключить дневные ходовые огни?

Как подключить дневные ходовые огни своими руками? Вариантов подключения оптики существует множество, мы уделим внимание наиболее востребованным из них.

Вариант 1

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огнейСпособ монтажа оптики ДХО

Для начала рассмотрим автоматическое включение ДХО своими руками с отключением при остановке двигателя. Схема представлена выше, она на 100% соответствует всем нюансам ПДД. Следует также отметить, что эта схема проверялась на всех ТС российского производства. В данном случае источником данных о движении машины является датчик скорости.

Выходы 1-1 необходимо подсоединить своими руками к участку цепи от переключателя ближнего света к выходу 85. Если когда авто стоит с включенным зажиганием вы желаете, чтобы в нем были активированы ближние огни, а не габаритная оптика, то контакты следует подключить параллельно. Для реализации схемы может применяться любое реле, обладающее размыкающей парой контактов.

Вариант 2

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огнейПростой способ монтажа оптики ДХО с датчиком масла

Способ монтажа оптической системы своими руками с опцией подключения огней при запуске двигателя и выключением от габаритной оптики. Данный способ управления ДХО полностью проверен на машинах ВАЗ семейства 2110. Таким образом информация о функционировании двигателя передается через датчик давления масла. Все необходимые данные от датчика моторной жидкости поступают из приборной панели. ДХО активируются и деактивируются через габаритные огни либо фары ближнего света.

Обратите внимание – датчик давления масла, через который будет поступать сигнал, должен быть полностью исправным. Если регулятор будет выдавать неверную информация о давлении масла, работа системы может быть нарушена. Следует отметить, что в качестве оптики в этом случае вполне возможно применять противотуманки или ближние огни.

Вариант 3

Куда подсоединить ходовые огни – 7 схем подключения дневных ходовых огнейТретий способ монтажа ДХО

Еще один способ с возможностью монтажа своими руками и использованием устройства переключения ближнего света. В этом случае управление оптикой начинается после запуска мотора, ДХО отключаются, когда двигатель останавливается. Для реализации такого варианта своими руками вам потребуются две диодные лампочки, не мощные, которые следует подсоединить последовательным образом. К лампам нужно подпаять провода, длина которых в общем составит 40 см. Затем необходимо правильно подключить лампочки, поскольку они являются полярными.

Далее, необходимо демонтировать и разобрать контрольный щиток приборов, контакт подключается с выходом Х1. Затем надо демонтировать кнопку, через которую будет активироваться оптика. Другой конец провода необходимо вмонтировать в разъем. Затем клавишу можно вмонтировать обратно и посмотреть, как она работает (автор видео – Вячеслав К).

Основные устройства для управления

Если вы используете одну из приведенных выше схем монтажа ДХО, то для ее реализации вам потребуются некоторые элементы.

В частности, речь идет об устройствах:

  • регулятор для активации огней в автоматическом режиме;
  • контроллер, предназначение которого заключается в управлении оптикой;
  • одно реле, необходимое для активации оптики;
  • сами огни.

Подведем итоги

Итак, если вы уже поняли, что являют собой дневные огни, вполне может возникнуть логичный вопрос – а для чего необходима эта оптика? Некоторые автолюбители, рассуждая о необходимости установки таких фар, утверждают, что кроме того, что автомобиль будет выделен на дороге, можно добиться экономии топлива. Мы хотим сразу заявить – это все чушь. Экономия бензина, действительно, может быть, но она настолько маленькая, что вы ее даже не заметите. Тем более, что вся экономия пойдет «коту под хвост», когда вы решите обогнать автобус или фуру.

Совсем другое дело, если целью установки является увеличение ресурса службы аккумуляторной батареи. В автомобилях российского производства, когда мотор функционирует только на холостых, генератор не может должным образом сбалансировать потребление и выработку энергии. Соответственно, в результате недостатка тока в работу вступает АКБ.

Видео «Как правильно подключить ДХО»

О подключении оптических элементов своими руками узнайте из видео (автор видео – Ролан Быков).

 Загрузка ...

avtozam.com

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
