Корзина сцепления: Как работает корзина сцепления

Как работает корзина сцепления

В каждом автомобиле находится важная деталь — корзина сцепления, которая служит для переключения передач.

Основными деталями автомобильного сцепления являются: подшипник, два диска (ведущий и ведомой).

Корзина сцепления, по сути, и есть ведущий диск, который расположен на маховике двигателя машины. В корзину помещен ведомый диск, соединенный с валом коробки передач. Называется такой вид сцепления двухдисковым. За счет простоты и надежности встречается на всех автомобилях.

Рассмотрим, как работает корзина сцепления.

К внутреннему диску корзины плотно прижат ведомый диск, имеющий накладки. Ведомый вал присоединен через отверстие к валу коробки передач. Вокруг данного отверстия находятся лепестки. На первичном валу расположен выжимной подшипник, который перетягивает лепестки в сторону маховика. Это приводит к расцеплению ведомого и ведущего дисков. Данный момент соответствует выключенному сцеплению, когда переключаются передачи.

Корзины сцепления, работающие таким образом, называются корзинами нажимного действия. Они используются чаще всего, но не всегда.

Корзины сцепления могут быть вытяжного действия. Их отличие состоит в том, что лепестки двигаются от маховика, а не в его сторону. Данный принцип позволяет сделать деталь с меньшей толщиной. Благодаря этому место под капотом занимается меньше.

Штатные корзины сцепления в некоторых случаях можно заменить. Обычно это делают в машинах, подлежащих тюнингу. Делается это с целью увеличения мощности автомобиля. В таких корзинах сцепления прижимная сила повышается в 1,5 раза. Такой эффект получается за счет специальной диафрагмы. При этом для производства детали используются более надежные материалы. А сама пружина выполняется сложной формы.

Причины выхода из строя корзины сцепления

Бывают случаи выхода из строя корзин сцепления. Причиной обычно является повреждение лепестков в процессе эксплуатации. С течением времени они теряют свои пружинящие свойства.

Как результат, сцепление выключается не полностью, и передачи тяжело переключать. Если не починить корзину сцепления, спустя какое-то время повредится подшипник и диск сцепления. Оптимальным вариантом является своевременная замена корзины сцепления. Для этого нужно открутить коробку передач. А это возможно только после снятия привода с колес или карданного вала. Ремонт такой степени сложности лучше проводить на автосервисе.

Где поменять корзину сцепления

Поменять корзину сцепления Вы можете в СТО Нижнего Новгорода «Чисто-Сервис». Запись по телефонам: +7 (831) 424 50 90 или +7 (920) 295 1495

Корзина сцепления • Система трансмиссии • Рекомендации по установке и эксплуатации • Официальный сайт производителя автозапчастей FENOX

Рекомендации по установке и эксплуатации • Система трансмиссии

Назначение, сроки службы и хранения, гарантии изготовителя

Сцепление, во взаимодействии с другими механизмами трансмиссии, предназначено для передачи крутящего момента от двигателя на ведущие колеса.

Гарантийный срок эксплуатации — два года со дня продажи, срок хранения — не более пяти лет со дня изготовления.

В случае выявления недостатков в течение гарантийного срока эксплуатации просим Вас вернуть либо заменить сцепление у продавца, предъявив чек либо другое доказательство покупки. При отсутствии отметки о дате продажи гарантийный срок исчисляется с момента изготовления (см. трехзначную цифру, выбитую на сцеплении: первые две — неделя изготовления, третья — год изготовления).

Гарантия недействительна в случае:

— несоблюдения правил монтажа, технического обслуживания, эксплуатации сцепления, установленных руководством по эксплуатации и обслуживанию автомобиля;

— наличия механических повреждений на сцеплении (трещин, сколов и т.д.).

Комплектность

Комплект поставки: кожух сцепления в сборе с нажимным диском, этикетка, упаковка.

Требования безопасности

Сцепление является элементом трансмиссии автомобиля, непосредственно влияющим на безопасность движения. Замена сцепления — трудоемкая операция, требующая определенных навыков, поэтому должна осуществляться квалифицированным персоналом. При демонтаже, монтаже узлов в процессе замены сцепления необходимо соблюдать рекомендации руководства по эксплуатации и обслуживанию автомобиля.

Для установки использовать детали крепления, снятые при демонтаже сцепления, при этом, неисправные и поврежденные детали крепления заменить новыми.

Моменты затяжки резьбовых соединений узлов при монтаже сцепления на транспортное средство должны соответствовать указанным значениям в руководстве по эксплуатации и обслуживанию автомобиля.

Общие рекомендации по замене сцепления

Для обеспечения максимального срока службы сцепления рекомендуется заменять одновременно все три его компонента.

Причины, вызывающие необходимость замены сцепления:

— заедание ступицы ведомого диска на шлицах ведущего вала;

— поломка пластин, соединяющих нажимной диск с кожухом;

— поломка пластин, соединяющих упорный фланец с кожухом;

— перекос нажимного диска вследствие отгибания фиксаторов;

— недопустимый износ или пригорание фрикционных накладок ведомого диска;

— коробление ведомого диска;

— повреждение поверхности нажимного диска;

— поломка или потеря упругости пружин демпфера ведомого диска;

— поломка диафрагменной нажимной пружины.

Порядок работ по замене сцепления

Предварительно снять коробку передач. С направляющей втулки ведущего вала коробки передач снять муфту выключения сцепления с подшипником. Отвернуть болты, крепящие кожух сцепления к маховику, и снять механизм сцепления. При этом нельзя поднимать его за упорный фланец нажимной пружины. Установка сцепления проводится в обратном порядке. При этом необходимо:

— ведомый диск расположить выступающей частью ступицы в сторону коробки передач;

— отцентрировать ведомый диск оправкой (входит в комплект поставки), имитирующей шлицевой конец ведущего вала коробки передач, и затянуть болты, крепящие кожух сцепления к маховику;

— очистить шлицевой конец ведущего вала коробки передач и направляющую втулку растворителем, смазать их тонким слоем консистентной смазки;

— установить муфту выключения сцепления с подшипником на направляющую втулку, и установить коробку передач на место.

Купить корзина сцепления FENOX

Корзины сцепления МАЗ

org/Product»>

	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЛИАЗ,МАЗ,КАМАЗ-6460 (КПП-2361,ЯМЗ-6563),УРАЛ,DAF,VECO,EVOBUS MEGAPOWER модели группы   МАЗ-251 Установка силового агрегата и карданного вала 251050-1000003 посмотреть МАЗ-152 (2011) Установка силового агрегата 152062-1000003 — для МАЗ 152062 посмотреть	Код товара: 575645 Корзина сцепления ЛИАЗ,МАЗ,КАМАЗ-6460 (КПП-2361,ЯМЗ-6563),УРАЛ,DAF,VECO,EVOBUS MEGAPOWER Артикул: 323482083219 Производитель MEGAPOWER 323482083219		org/Offer»>
		Код товара: 359976 Корзина сцепления МАЗ-4370 FLRS Germany лепестковая MF 362 Артикул: 4370-1601090 Производитель FLRS Germany 001125512
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления МАЗ-4370 без ступицы БЗТДиА модели группы   Д-245. 9 Поршни и шатуны. Коленчатый вал и маховик посмотреть	Код товара: 066136 Корзина сцепления МАЗ-4370 без ступицы БЗТДиА Артикул: 245-1601090 Производитель БЗТДиА 245-1601090
		Код товара: 688568 Корзина сцепления МАЗ-4370 Зубренок (аналог SACHS) MEGAPOWER Артикул: 3482 125 512 Производитель MEGAPOWER 3482 125 512		org/Offer»>
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЯМЗ-236 18 пружин АВТОДИЗЕЛЬ модели группы   ЯМЗ-236 ДК и ЯМЗ 238 АК Сцепление ЯМЗ-236К для двигателя ЯМЗ-236ДК-2, ЯМЗ-236ДК-5 посмотреть ЯМЗ-236М2 Сцепления ЯМЗ-236-К посмотреть	Код товара: 031926 Корзина сцепления ЯМЗ-236 18 пружин АВТОДИЗЕЛЬ Артикул: 236К-1601090-Б2 Производитель Автодизель ОАО 236К-1601090-Б2		org/Offer»>
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЯМЗ-236 20 пружин АВТОДИЗЕЛЬ модели группы   ЯМЗ-236 ДК и ЯМЗ 238 АК Сцепление ЯМЗ-236К для двигателя ЯМЗ-236ДК-2, ЯМЗ-236ДК-5 посмотреть ЯМЗ-236М2 Сцепления ЯМЗ-236-К посмотреть	Код товара: 130896 Корзина сцепления ЯМЗ-236 20 пружин АВТОДИЗЕЛЬ Артикул: 236К-1601090-Б2 Производитель Автодизель ОАО 238-1601090-Г3		org/Offer»>
		Код товара: 309211 Корзина сцепления ЯМЗ-238 лепестковая 183 усилен. Артикул: 183-1601090-10 Производитель .-		Интернет: нет в наличии
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЯМЗ-238 лепестковая до 350л. с. АВТОДИЗЕЛЬ	Код товара: 212240 Корзина сцепления ЯМЗ-238 лепестковая до 350л.с. АВТОДИЗЕЛЬ Артикул: 183.1601090 Производитель Автодизель ОАО 183.1601090
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЯМЗ-238 лепестковая до 450л. с АВТОДИЗЕЛЬ	Код товара: 082187 Корзина сцепления ЯМЗ-238 лепестковая до 450л.с АВТОДИЗЕЛЬ Артикул: 184.1601090 Производитель АВТОДИЗЕЛЬ 184.1601090
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЯМЗ-238 лепестковая ЯИЗ	Код товара: 079894 Корзина сцепления ЯМЗ-238 лепестковая ЯИЗ Артикул: 182. 1601090
		Код товара: 064944 Корзина сцепления ЯМЗ-238Н 24,28 пружин АВТОДИЗЕЛЬ Артикул: 238Н-1601090-Б2 Производитель АВТОДИЗЕЛЬ 238Н-1601090-Б2		org/Offer»>
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЯМЗ-656 лепестковая до 350л.с. АВТОДИЗЕЛЬ модели группы   ЯМЗ-6582.10 (Евро 3) Сцепление ЯМЗ-183-15 посмотреть ЯМЗ-6561.10 (Евро 3) Сцепление для двигателей ЯМЗ-6562.10, 6563.10 посмотреть ЯМЗ-6562.10, 6563.10 (Евро 3) СЦЕПЛЕНИЕ для двигателей ЯМЗ-6562.10, ЯМЗ-6563.10 посмотреть ЯМЗ-6581. 10, 6582.10 (Евро 3) Сцепление посмотреть	Код товара: 138206 Корзина сцепления ЯМЗ-656 лепестковая до 350л.с. АВТОДИЗЕЛЬ Артикул: 183.1601090-05 Производитель Автодизель ОАО
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Корзина сцепления ЯМЗ-658 лепестковая, без кольца до 450л. с. АВТОДИЗЕЛЬ	Код товара: 138211 Корзина сцепления ЯМЗ-658 лепестковая, без кольца до 450л.с. АВТОДИЗЕЛЬ Артикул: 184.1601090-05 Производитель Автодизель ОАО 184.1601090-05

Корзина сцепления

Разбираемся в том, из чего состоит и зачем нужна корзина сцепления

Трансмиссия

Назначение

Один из узлов этого механизма сцепления —  корзина – несколько деталей, в одном корпусе.   Корзина сцепления отвечает за соединение и разъединение диска и маховика, соответственно за включение и выключение сцепления.  Корзина – незаменимый узел в устройстве сцепления, и при ее неисправности механизм не может работать.



Устройство и принцип работы

Итак, корзина сцепления – это единый конструктивный блок. Он состоит из нажимного диска, диафрагменной пружины и кожуха.  Корзина взаимодействует с другими деталями механизма. С одной стороны при помощи болтов кожух корзины соединяется с маховиком. С другой стороны возвратная пружина, закрепленная в корзине, контактирует с выжимным подшипником.

Нажимной диск  обеспечивает соединение ведомого диска и маховика. В случае выключенного сцепления нажимной диск давит на диск ведомый, который в свою очередь вступает в контакт с маховиком. Включение сцепления происходит за счет прекращения давления нажимного диска, и в этом случае ведомый диск крутится отдельно от маховика. Нажимной диск соединяется с кожухом корзины при помощи  пластинчатых пружин, которые называются тангенциальными. При выключении сцепления они играют роль возвратной пружины.

Еще один элемент корзины – диафрагменная пружина. Благодаря ее свойствам обеспечивается необходимое усилие для соединения диска и маховика, и как следствие передача крутящего момента. Пружина опирается на край кожуха и внешне похожа на лепестки. Внутри кожуха пружина крепится к нему при помощи болтов или опорных колец. Выжимной подшипник давит на концы лепестков снаружи корзины. Это приводит к тому, что внутри корзины эта пружина перестает давить на нажимной диск.

Виды корзин

Принцип работы выжимных корзин может различаться. Существуют корзины вытяжного и нажимного действия. Корзина с нажимным принципом работы встречается чаще. Особенность этой конструкции в том, что при включенном сцеплении лепестки смещаются в сторону маховика. В корзинах с вытяжным принципом работы – все наоборот – лепестки смещаются в сторону от маховика. Деталь с такой конструкцией меньше по толщине, и используется в целях экономии места под капотом.

Существуют и специальные корзины, устанавливающиеся как правило в замен штатных. Они отличаются особенной диафрагмой, благодаря которой прижимная сила может увеличиваться в полтора раза. Такой эффект обусловлен использование более прочной стали и более сложной геометрии пружины. Такие корзины часто устанавливаются на автомобили, мощность которых была увеличена.

Вопросы эксплуатации

Неисправность корзины сцепления, как правило, связана с деформацией лепестков. Со временем они теряют свои пружинящие свойства. Это приводит к тому, что сцепление выключается не до конца, и как следствие, переключать передачи становится довольно тяжело. Износ корзины влечет за собой повреждения выжимного подшипника и  диска сцепления.



Устройство механизма сцепления автомобиля: диск сцепления, корзина сцепления

Сцепление – механическое устройство, передающее крутящий момент с двигателя на МКПП (механическую коробку переключения передач) основанное на силе трения скольжения и способное кратковременно прерывать передачу крутящего момента от двигателя к МКПП.

Основными элементами сцепления являются:

Маховик.
Корзина сцепления (ведущий диск или нажимной диск).
Диск сцепления (ведомый диск).

Детали привода сцепления:

Педаль сцепления.
Усилие от нажатия педали сцепления на корзину сцепления может передаваться различными способами:
— гидравлический привод (имеется главный цилиндр сцепления, шланг или трубка сцепления, рабочий цилиндр сцепления, вилка сцепления, выжимной подшипник). На некоторых автомобилях имеется вакуумный усилитель сцепления, а иногда рабочий цилиндр сцепления совмещен с выжимным подшипником, а вилка сцепления отсутствует.
— механический привод предусматривает передачу механического усилия от педали к вилке посредством тросиков либо системы рычагов.
— пневматический привод (включает в себя практически те же элементы, что и гидравлический привод, только рабочим телом в системе служит не тормозная жидкость, а сжатый воздух).
— электромеханический привод (имеется датчик положения педали сцепления, электронный блок управления, актуатор (соленоид, электромагнит) привода вилки).
— комбинированные системы (сочетают элементы нескольких систем).

Классификация

По числу ведомых дисков:
— однодисковые (самый распространённый тип сцепления).
— двухдисковые (используются на больших грузовиках, спецтехнике, спортивных автомобилях).
— многодисковые (мототехника, спецтехника).

По способу управления:
— механическое (используется на малолитражных автомобилях или очень старых автомобилях).
— гидравлическое (самый распространённый вариант).
— пневматическое (используется на больших грузовиках и спецтехнике).
— электрическое (часто встречается на современных автомобилях с роботизированной коробкой).
— комбинированные системы.

По виду трения:
— сухие (самый распространённый тип)
— масляные (мототехника)

Устройство.

Маховик.

Маховик представляет собой массивный металлический диск. В центре диска имеется несколько циркулярно расположенных отверстий, предназначенных для крепления маховика к коленвалу. В центре маховика имеется отверстие для подшипника или втулки маховика. В этот подшипник вставляется свободный конец первичного вала МКПП. По периметру маховика закреплено зубчатое кольцо – венец. Венец необходим для сочленения бендикса стартера с маховиком коленвала.

Корзина сцепления (ведущий диск или нажимной диск)

Выделяют два основных типа конструкций корзин сцепления:
1. Корзины сцепления с диафрагмальной пружиной
1.1. Прямого отжима.
1.2. Обратного отжима.
2. Корзины сцепления пружинно-рычажного типа

Основными элементами корзин с диафрагмальной пружиной являются:
— Нажимной диск (представляет собой массивный стальной диск одна поверхность которого гладкая и предназначена для контакта фрикционной накладкой ведомого диска сцепления, а другая поверхность неровная и имеет различные выступы и углубления и предназначена для сочленения с кожухом корзины).
— Диафрагменная пружина (представляет собой стальной диск, имеющий форму усечённого конуса.) В центре диска выполнено отверстие от которого радиально расходятся прорези, образуя, таким образом, лепестки являющиеся выжимными рычагами. При надавливании выжимного подшипника на концы лепестков диафрагменной пружины (если корзина сцепления прямого отжима) происходит перемещение наружного края диафрагменной пружины в обратном направлении в результате чего перемещается прижимной диск, давление его на ведомый диск уменьшается и сцепление выключается.
— Кожух корзины (представляет собой, диск из толстой листовой стали сложной формы). Корпус корзины скрепляет все элементы корзины воедино.
Корзины с диафрагменной пружиной устанавливаются на большинство автомобилей, так как такая конструкция является оптимальной по соотношению цена-качество, не требует дополнительных регулировок при ремонте.

Основными элементами пружинно рычажных корзин являются:
— Нажимной диск (описание см. выше) Особенностью является наличие выступов в пазах которых на осях размещены рычаги выключения сцепления. Рычаги скреплены с кожухом корзины опорными вилками. На концах рычагов закреплено упорное кольцо в которое упирается выжимной подшипник. При надавливании выжимного подшипника на упорное кольцо (если корзина сцепления прямого отжима) происходит перемещение рычагов, вместе с ними перемещается нажимной диск, его давление на ведомый диск уменьшается и сцепление выключается.
— Кожух корзины (описание см. выше). Отличием кожуха пружинно рычажных корзин является наличие циркулярно расположенных проштампованных отверстий для крепежа цилиндрических пружин, опорных вилок, анкерных болтов.
— Цилиндрические пружины – располагаются между нажимным диском и кожухом корзины.

Признаки неисправности сцепления, основы диагностики причин поломки, ремонт и профилактика

I. Отсутствие сцепления, либо недостаточное сцепление (двигатель работает, а машина не едет, либо не развивает достаточную тягу при ускорении либо при увеличении нагрузки).
Возможные неисправности:
А). Поломка пластинчатых пружин ведомого диска.
Причины:
— повреждение ведомого диска при монтаже МКПП.
— несоосность оси двигателя и МКПП.
— повреждение подшипника коленвала
— агрессивная езда.
Ремонт:
— замена ведомого диска.
— устранение причин его поломки.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах.
— правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).
Б). Поломка крышки демпфера ведомого диска.
Причины:
— установка бракованного диска.
— неправильное направление установки диска.
Ремонт:
— замена ведомого диска.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах.
В). Повреждение фрикционных накладок.
Причины:
— превышение допустимой нагрузки.
— неисправность элементов управления сцеплением.
— агрессивная езда.
Ремонт:
— замена ведомого диска.
— устранение причин его поломки.
Профилактика:
— правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).

II. Шум.
А). Повреждение крышки демпфера в области пружины.
Причины:
— агрессивная езда.
Ремонт:
— замена ведомого диска.
Профилактика:
— правильная эксплуатация автомобиля (правильный выбор передачи, правильный отжим сцепления).
Б). Износ выжимного подшипника или подшипника маховика.
Причины:
— превышение регламентного пробега.
— несоосность оси двигателя и МКПП.
Ремонт:
— замена выжимного подшипника или подшипника маховика.
— устранение причин несоосности.
Профилактика:
— своевременно проводить регламентную замену элементов сцепления и только в квалифицированных автосервисах.
В). Выпадение демпферной пружины.
Причины:
— использование нештатных элементов сцепления с несоответствующими размерами.
— чрезмерный ход выжимного подшипника.
— неправильное направление установки диска.
Ремонт:
— замена ведомого диска.
— настройка системы управления сцеплением.
— устранение причин его поломки.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей.
Г). Повреждение (износ) шлицов на ступице ведомого диска и (или) первичном валу МКПП.
Причины:
— использование нештатного ведомого диска с несоответствующими размерами шлицов ступицы.
— коррозия.
Ремонт:
— замена ведомого диска.
— замена первичного вала МКПП.
Профилактика:
— замену сцепления проводить только в квалифицированных автосервисах с использованием подходящих деталей.
— своевременное техобслуживание (замена пыльника вилки сцепления, смазка шлицевого соединения).

III. Пробуксовка сцепления и вибрация.
А). Подгоревшие фрикционные накладки.
Причины:
— загрязнение деталей сцепления смазкой.
Ремонт:
— замена ведомого диска.
— обнаружение и ликвидация протечек масла.
Профилактика:
— недопущение загрязнения деталей сцепления смазкой.
— своевременное техобслуживание (регламентная замена сальников).
Б). Деформация ведомого диска сцепления.
Причины:
— механические повреждения диска, возникшие при транспортировке, складировании или монтаже.
— температурная деформация (быстрое охлаждение после сильного нагрева).
Ремонт:
— замена ведомого диска.
Профилактика:
— использовать только целые детали.
— осмотр деталей при покупке.
— соблюдение правил хранения и транспортировки.
В). Полный износ фрикционных дисков.
Причины:
— превышение регламентного пробега.
— длительная пробуксовка сцепления из-за постоянной чрезмерной нагрузки, либо не отрегулированного привода сцепления.
— износ маховика, либо корзины.
Ремонт:
— замена ведомого диска.
Профилактика:
— своевременно проводить регламентную замену элементов сцепления и регулировку привода сцепления в квалифицированных автосервисах.
— эксплуатация автомобиля в штатном режиме.

IV. Неполное выключение сцепления (сцепление “ведёт”), трудности при переключении передач (передача не включается, лязг шестеренок).
Причины:
— повреждение шлицевой на ступице диска и/или первичном валу.
— деформация корпуса корзины.
— повреждение тангенциальных пластинчатых пружин (использование неподходящей корзины, неправильное переключение передач, например с 5 на 1).
— неисправность подшипника маховика.
— увеличенный свободный ход педали сцепления.
Ремонт:
— замена неисправных деталей.
— отрегулировать привод сцепления.
Профилактика:
— эксплуатация автомобиля в штатном режиме.
— своевременное техобслуживание (регламентная замена сальников).

Общие рекомендации

1. Перед установкой деталей сцепления убедитесь, что они подходящие.
2. Убедитесь, что шлицевая диска и первичного вала в исправном состоянии и достаточно смазана.
3. Не прикасайтесь к деталям сцепления грязными руками.
4. Не вставляйте первичный вал в диск сцепления с чрезмерным усилием.
5. Не допускайте попадания воды на детали сцепления.
6. При монтаже корзины сцепления болты должны затягиваться в определённом порядке и с определённым усилием.
7. Желательно менять одновременно диск и корзину.
8. Установку деталей сцепления доверять только квалифицированным специалистам.
9. Устанавливать детали сцепления согласно каталогам.
10. Штатные детали сцепления рассчитаны на штатный режим эксплуатации.

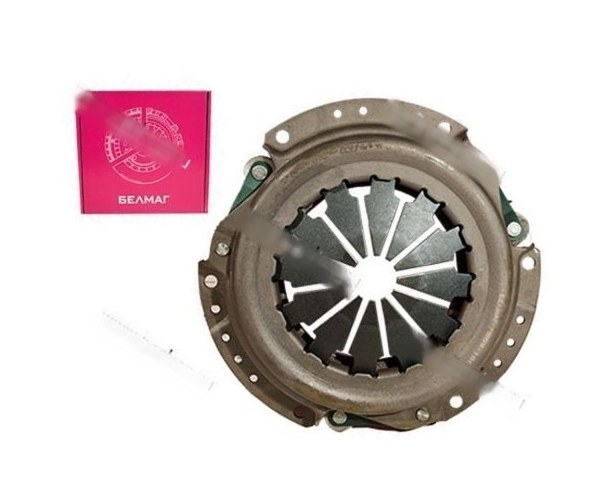

Корзина сцепления автомобиля

Корзина сцепления является одним из элементов трансмиссии автомобиля. Она обеспечивает взаимодействие маховика и диска, т. е. включение и выключение сцепления. Это один из важнейших компонентов сцепления.

Архитектура и особенности работы

Конструктивно корзина сцепления является единым блоком состав, которого входит диск сцепления, дружина и кожух. В свою очередь корзина работает сообща и с другими механизмами. Происходит это следующим образом, одной стороной кожух скрепляется посредством болтов с маховым диском, а обратной частью пружина, прикрепленная к корзине, сообщается с подшипником.

Ведомый диск и маховик соединяются, благодаря, нажимному диску. Когда сцепление выключено, нажимной диск оказывает давление на ведомый диск, а тот уже контактирует с маховиком. Сцепление включается при отсутствии давления нажимного диска, при этом ведомый диск вращается независимо от маховика. Нажимной диск крепится к кожуху корзины с помощью пластинчатых (тангенциальных) пружин.

Диафрагменная пружина, также относится к элементам корзины сцепления. Ее функция — передача крутящего момента, она создает усилие для соединения маховика и диска. Пружина крепится на краю корзины и внешне похожа на лепестки. Изнутри все закреплено болтами или специальными опорными кольцами. Когда с внешней стороны на  лепестки давит выжимной подшипник, пружина ослабевает, и давление на нажимной диск прекращается.

Типы корзин сцепления

Различают корзины вытяжного и нажимного принципа работы. Как правило, нажимные корзины можно встретить чаще. Главной особенностью этого узла является то, что когда сцепление включено, лепестки пружины направлены к маховику. У корзины сцепления спроектированной по вытяжному принципу работы лепестки отклоняются от маховика в противоположную сторону. Последний тип устройств занимает меньше места под капотом автомобиля, т. к. имеет более компактную конструкцию.

Еще одна разновидность корзин сцеплений, которые используются для замены штатных. Их  отличие в диафрагме. Благодаря ей прижимная сила  увеличивается (примерно до 1,5 раз). Подобное увеличение эффективности связано с использованием более качественных материалов (сталь повышенной прочности) и усложненная геометрическое строение пружины. Корзинами это разновидности оснащаются «заряженные» автомобили.

Проблемы эксплуатации

Поломки, связанные с неисправностью корзин сцепления —  чаще всего следствие деформации лепестков. В процессе использования они утрачивают свои пружинящие способности. И, как следствие, сцепление отрабатывает не до конца. Переключать передачи становится все сложнее. Если вовремя не принять меры по замене изношенной корзины, то  последуют повреждения диска сцепления и выжимного подшипника.

Приобрести корзину сцепления на автомобиль любой марки или другие запчасти трансмиссии можно на портале carkysha.ru. У нас вы найдете широкий ассортимент и разумные цены.

Корзина сцепления: назначение,ремонт,замена,неисправности,фото,видео.

Сцепление, как известно – это механизм, который позволяет управлять крутящим моментом, что передаётся от двигателя на автомобильные колёса.Когда были созданы первые модели автомобилей с двигателями внутреннего сгорания, сразу стало ясной необходимость использования механизма, который бы передавал крутящий момент от мотора к колёсам автомобиля с учётом выступающих условий. Конструкторы выяснили и то, что автомобиль нуждается в холостом ходе и движении на разных скоростях, а для этого необходимо менять передаточное число. Сцепление – это составная часть агрегата автомобиля, который называется трансмиссией.

Одним из основных узлов механизма сцепления является корзина с несколькими деталями, заключёнными в один корпус. Задача корзины сцепления состоит в соединении и разъединении маховика и диска, а следовательно и за включение и выключение самого сцепления. Корзина – это незаменимый узел в конструкции сцепления. А при возникновении неисправности в ней весь механизм может прекратить свою работу. Итак давайте поглубже разберёмся в том, для чего нужна корзина сцепления и из чего она состоит.

Назначение корзины сцепления

В зависимости от своих конструктивных нюансов, автомобильное сцепление подразделяется на несколько типов:

— Электромагнитный тип сцепления.

— Фрикционный тип сцепления.

— Гидравлический тип сцепления.

Сцепление – очень важный узел автомобиля. Он необходим для того, чтобы разъединять двигатель и трансмиссию в моменты торможения или переключения передач, а также для обратного процесса – соединения двух автомобильных агрегатов для старта транспортного средства с места. Кроме всего прочего сцепление выполняет предохранительную функцию. Оно оберегает узлы трансмиссии от сильных нагрузок и разного рода динамических ударов. По своим функциональным возможностям сцепление – это достаточной простой агрегат автомобиля.

Главной его основой является передача крутящего момента от ведущей части и маховика, что является своеобразным ретранслятором, на ведомый диск, а уже далее на первичный вал коробки переключения передач. Благодаря упругим нажимным пластинам – лепесткам корзины сцепления, зажимается ведомый диск сцепления в месте нажимного диска маховика и корзины. Это и является стандартным положением для корзины сцепления. Когда водитель нажимает на педаль сцепления, ведомый диск отходит от нажимногои в тот же момент крутящий момент уже не может передаваться.

Самой главной деталью всего агрегата сцепления является, конечно же, корзина. Именно от неё зависит качество работы всей системы сцепления. Корзина отвечает за взаимодействие диска с маховиком, следовательно за включение сцепления и его отключение. Корзина – узел незаменимый, и если с ним происходит какая-то неисправность, то механизм попросту может перестать функционировать.

Устройство и принцип работы корзины сцепления

Корзина сцепления представляет собой единый конструктивный блок. В её состав входят: нажимной диск, диафрагменная пружина и кожух. Корзина сцепления взаимодействует и с другими деталями агрегата. С одной стороны кожух корзины крепится болтами к маховику. С другой стороны возвратная пружина, что закреплена в корзине, взаимодействует с выжимным подшипником. Нажимной диск служит соединителем маховика и ведомого диска. Когда сцепление выключено, нажимной диск надавливает на ведомый, который контактирует с маховиком.

Сцепление включается в тот момент, когда нажимной диск прекращает своё давление, а ведомый диск начинает вращаться отдельно от маховика. Нажимной диск вступает в контакт с кожухом корзины за счёт пластинчатых пружин, которые носят название тангециальных. Когда сцепление включается, они становятся своеобразными возвратными пружинами.

Очередным элементом корзины сцепления является диафрагменная пружина. За счёт её свойств обеспечивается нужное усилие для того, чтобы диск и маховик соединялись, и происходила передача крутящего момента. Пружина упирается в край кожуха и своим внешним видом напоминает лепестки. Внутри кожуха пружина закреплена с ним болтами и опорными кольцами. Выжимной подшипник обеспечивает давление на концы лепестков корзины сцепления снаружи. Вследствие этого пружина, находящаяся внутри корзины, перестаёт действовать на нажимной диск.

Виды корзин сцепления

Функциональные особенности корзин сцепления могут различаться. Корзины бывают нажимного и вытяжного действия. Корзина, работающая по нажимному принципу, встречается гораздо чаще. Особенностью данной конструкции является то, что при работающем сцеплении происходит смещение лепестков в сторону маховика. Корзины вытяжного действия работают совершенно по иному принципу – их лепестки смещаются от маховика. Деталь такой конструкции гораздо меньше в толщину и используется исключительно в целях экономии подкапотного пространства.

Также существуют и специальные корзины, которые предназначены для замены штатных, как правило. Их главное отличие заключается в особенной диафрагме, за счёт которой прижимная сила увеличивается в полтора раза. Такой эффект достигается благодаря использованию более прочных материалов и гораздо сложной геометрии самой пружины. Такие корзины устанавливаются в основном на тюнингованные автомобили. В результате доработки которых, мощность была увеличена.

Вопросы эксплуатации

Основные неисправности, возникающие с корзинами сцепления, как правило, связаны с деформированием лепестков. По истечению определённого времени лепестки утрачивают свои пружинящие свойства. Следствием этого является неполное выключение сцепления, что приводит довольно тяжёлому переключению передач. Если корзина износилась, то как следствие через время повреждается выжимной подшипник и диск сцепления.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Cцепление является важным составным элементом в устройстве трансмиссии различных автомобилей с МКПП. Также сцепление (по аналогии с механической коробкой) активно используется и на машинах с полуавтоматической коробкой-робот (например, коробка передач AMT или РКПП).

Фактически, сцепление отвечает за передачу крутящего момента от двигателя на КПП, выступая в роли связующего звена между маховиком двигателя и трансмиссией. Само устройство сцепления является достаточно простым, однако именно данный механизм позволяет эффективно передавать энергию от ДВС на КПП.

Далее мы рассмотрим, из чего состоит сцепление, для чего нужна корзина сцепления и что это такое, диск сцепления, выжимной подшипник, а также как работает весь механизм.

Бывают однодисковое сцепление и двухдисковое. Наиболее популярное — однодисковое.

Оно состоит из:

• корзины сцепления;
• ведомого диска;
• выжимного подшипника;
• вилки сцепления;
• привода, который бывает или гидравлическим, или механическим, или пневматическим;
• педали сцепления в салоне машины.

Принцип работы простыми словами

Водитель нажимает на педаль сцепления. Это действие инструкторы по вождению называют выжать сцепление. Педаль передает силу вилке сцепления, которая воздействует на выжимной подшипник. Черед выжимной подшипник сила передается на лепестки корзины.

Корзина отжимает ведомый диск сцепления от маховика, то есть разобщает (разделяет) двигатель и коробку. В этом случае, как бы водитель не нажимал на газ, на коробку никакая сила не передается.

В автомобилях с коробкой робот сцепление есть, но педали нет, потому что не водитель отвечает за выжим сцепления, а исполнительные механизмы робота.

Как вы уже поняли, деталью, который напрямую разъединяет коробку и двигатель, является корзина сцепления. Поэтому корректность работы всей коробки зависит от состояния корзины.

Корзина состоит из:

• нажимного диска;
• диафрагменной пружины;
• кожуха.

Кожух корзины болтами крепится к маховику. Возвратная диафрагменная пружина крепится к корзине и воздействует на выжимной подшипник. Что касается нажимного диска, то он соединяет ведомый диск с маховиком.

При включенном сцеплении, то есть когда педаль не нажата, нажимной диск давит на ведомый диск, а ведомый диск соединен с маховиком.

При выключенном сцеплении, то есть когда педаль нажата, нажимной диск не давит на ведомый диск и коробка не зависит от двигателя. Нажимной диск соединяется с корзиной, вернее с кожухом корзины, пластинчатыми тангенциальными пружинами. После отпускания педали сцепления, пружины возвращаются в исходное положение.

В конструкции сцепления есть еще диафрагменная пружина. Пружина воздействует силой и соединяет диск с маховиком. Чем сильнее прижат диск диск к маховику, тем качественнее передается крутящий момент от коленвала ДВС на коробку.

Внешне диафрагменная пружина похожа на лепестки и крепится к краю кожуха. Во внутренне части кожуха пружина крепится болтами к кожуху. Также бывает конструкция, где пружины крепятся опорными кольцами. Выжимной подшипник давит на конце лепестков снаружи корзины.

Корзины сцепления бывают двух типов:

1. Вытяжной.
2. Нажимной.

Нажимная корзина более распространена из-за простоты конструкции, доказанной надежности.

Вытяжная корзина меньше по размеру. С нажимной корзиной лепестки движутся к маховику, а в вытяжной — от маховика.

Есть еще усиленные корзины. У них усиленная диафрагма. Сила прижима диска к маховику в 1,5 раза больше. Такой тип используют для мощных форсированных моторов скоростных машин.

Замена, ремонт корзины сцепления

Замены корзины сцепления – операция, которую мастеровые водители проводят в гараже, при помощи домкрата и подпорных колодок. Если есть возможность пользоваться подъёмником, то надо им пользоваться.

Работа по замене корзины, и ремонт муфты сцепления, дело непростое, для непосвященного человека. Технологические особенности снятия КПП и отсоединения сцепления у разных моделей разные, поэтому мы описываем принцип и последовательность операции по замене корзины.

• Первое – вам необходим мануал, а именно, руководство по ремонту вашего автомобиля. Обязательно. Именно, методика ремонта и обслуживания.
• Второе, что нужно, это обзавестись каталогом деталей (что-то может оказаться лишним, чего-то может недоставать).
• Важно, при разъединении коробки передач, перед снятием сцепления, нужно помечать положение всех вращающихся деталей, для того, чтобы при обратном монтаже (при неправильной установке), не возникало вибраций.
• Отсоединяем рычаг переключения передач в салоне.
• Добираемся до коробки передач и отсоединяем её.
• Откручиваем болты крепления корзины к маховику. Если маховик проворачивается, то держим его монтажкой.
• Снимаем корзину сцепления и ведомый диск.
• Муфта выключения сцепления демонтируется вместе с подшипником. По ходу ремонта оцените состояние вилки сцепления, да и остальных деталей, втулку и так далее.
• Выжимной подшипник нужно будет выпрессовывать из муфты. Это трудоемкая операция. После выпрессовки, меняется подшипник сцепления. Для смазки применяете только те смазочные материалы, которые рекомендованы производителем.

Перед сборкой сцепления, все детали тщательно промываете в керосине, одновременно производите их дефектовку. Поврежденные детали сцепления ни в коем случае не устанавливайте обратно.

Сборку сцепления производим после очистки деталей от старой смазки и нанесения новой. Монтаж сцепления и коробки передач, естественно, осуществляем строго в обратной последовательности.

Важно! Обратите внимание на затяжку болтов. Необходимо уточнить параметры момента затяжки болтов корзины к маховику и так далее.

Причины неисправности сцепления

Причины неисправности сцепления можно разделить на несколько категорий:

1. Износ пар трения в механизме сцепления.

Чаще всего изнашивается ведомый диск сцепления. Чуть реже изнашивается нажимной диск, который не может принимать крутящий момент от ведомого диска. Совсем редко изнашивается маховик двигателя.

Чаще всего износ пар трения в сцеплении вызван естественным износом в процессе эксплуатации автомобиля. В этом случае поможет только замена изношенных частей сцепления.

Чуть реже износ возникает из-за того, что пары трения не плотно прилегают друг к другу и из-за этого проскальзывают относительно друг друга во время движения автомобиля. Причиной этого может служить изношенная диафрагменная пружина, которая не создает достаточного усилия прижатия. В этом случае требуется замена корзины сцепления.

Также, причиной не плотного прилегания пар трения друг к другу может служить заклинивший выжимной подшипник, который не дает нажимному диску возвращаться в исходное положение. В этом случае требуется замена выжимного подшипника.

Совсем редко встречается ситуация, когда рабочий (или главный) цилиндры сцепления заклинивают и также не дают нажимному подшипнику возвращаться в исходное положение. В этом случае требуется замена главного (или рабочего) цилиндра сцепления.

При этой неисправности наблюдается проскальзывание сцепления, появляется неприятный запах жженных тормозных колодок. Автомобилю срочно требуется диагностика и ремонт.

1. Не герметичность системы привода сцепления.

На всех современных автомобилях усилие от нажатия на педаль сцепления передается к выжимному подшипнику при помощи гидравлической системы. В случае не герметичности гидравлической системы на выжимном подшипнике не создается достаточного усилия, чтобы нажать на диафрагменную пружину. В этом случае не происходит разъединения пар трения в сцеплении. Таким образом, первичный вал КПП все еще принимает крутящий момент от двигателя. В этом случае затруднено или невозможно переключение передач КПП. При попытке переключения передачи возможен треск и скрежет шестерен КПП.

При этой неисправности требуется диагностика гидравлической системы, восстановление ее герметичности или замена изношенных узлов – главный или рабочий цилиндр сцепления.

1. Не плавная работа педалью сцепления.

В том случае, когда вы не плавно отпускаете педаль сцепления, происходит слишком резкое соединение ведомого диска, нажимного диска и маховика. Из-за этого на ведомом диске сцепления возникают ударные нагрузки. Ведомый диск сцепления сам по себе достаточно хрупкий, и плохо переносит удары. От ударных нагрузок он начинает трескаться, а после и вовсе рассыпаться. Работайте педалью сцепления правильно, и вы обезопасите себя от этой неприятности.

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать  больший момент на трансмиссию.

Двойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления — гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

Сухое двухдисковое сцепление

Элементы двухдискового сцепления

Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.

Сцепление двухмассового маховика

Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.

Схема двухмассового маховика

Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.

Сцепление: диск, корзина и  выжимной

Итак,  в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

• педаль сцепления в салоне автомобиля;
• приводной механизм, который может быть гидравлическим, пневматическим или механическим;
• вилка сцепления;
• выжимной подшипник;
• ведомый диск;
• корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее. Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Статья в тему:  Отсечка оборотов двигателя: для чего это нужно

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск  позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск  осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины  посредством специальных пластинчатых пружин (тангенциальные пружины).  Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента  от ДВС на коробку передач.

Рекомендуем также прочитать статью о том, как переключать передачи без сцепления. Из этой статьи вы узнаете, что делать, если сцепление на автомобиле не работает и как включить скорость при необходимости продолжить движение на автомобиле без выжима сцепления.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие  позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Статья в тему:  Промывка гидрокомпенсаторов без снятия мотора

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу.  Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки  корзины перемещаются  ближе к маховику. Конструкция проста, проверена и надежна.

Если же  на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика.  Второй тип корзин имеет меньшие размеры, часто устанавливается  для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается  от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах  и автомобилях, которые не являются серийными.

Как увеличить срок эксплуатации сцепления

Стандартный ресурс сцепления механической коробки составляет 100 тысяч километров пробега. На роботизированных коробках ресурс меньше, около 70 тысяч км пробега.

Указанные ресурс рассчитан при щадящем аккуратном использовании машины. Если постоянно резко стартовать, бросать сцепление и т.д., то ресурс значительно меньше.

Когда приходится остановить автомобиль, например на светофоре, то правильно будет перевести коробку в нейтральное положение, а не держать сцепление нажатым. Если долго держать педаль сцепления, то выходит из строя выжимной подшипник. При заклинивании выжимного подшипника сцепления, ломается корзина и другие детали.

Рывки, пробуксовки приводит к быстрому изнашиванию диска сцепления, поэтому начинаетс пахнуть, когда плавится диск.

У корзины слабые детали — это лепестки. Со временем они становятся слабее и прижимают с меньшей силой. А в этом случае, сцепление не выключается полностью, поэтому иногда можно услышать хруст, когда водитель пытается переключить скорость. В итоге страдают и корзина, и выжимной подшипник, и диск сцепления.

Правильным действием водителя будет также плавное отпускание педали сцепления, а не бросание его. При трогании с места не следует давать большие обороты двигателю, а начинать движение плавно. И еще, полностью отпускать сцепление. Некоторые водители положат ногу на педаль и она остается немного нажатой. По отзывам, наиболее надежным сцеплением является сцепление SACHS.

Проверка сцепления и признаки неисправности

Все неисправности сцепления можно отнести к нескольким категориям:

1. Проскальзывание сцепления.

Для проверки проскальзывания вам нужно тронуться на автомобиле, включить вторую передачу и резко до упора нажать педаль газа, автомобиль должен ровно ускоряться, обороты двигателя должны расти линейно, без резких повышений. Если вы нажимаете педаль газа, но происходит только повышение оборотов двигателя, а автомобиль не ускоряется — это означает, что сил трения между маховиком, ведомым диском и нажимным диском недостаточно, чтобы передать крутящий момент на первичный вал КПП. Если совсем просто, то эти детали недостаточно хорошо прилегают друг к другу.

1. Повышенный шум.

Для проверки сцепления на предмет повышенного шума, нужно завести автомобиль и на холостом ходу несколько раз плавно нажать педаль сцепления. Вы не должны услышать каких-либо шумов, которые появляются в момент работы педалью сцепления. Также, рекомендуется во время плавного движения на автомобиле, на разных скоростях произвести такую же проверку. Если совсем просто, вы не должны слышать шумов, которые возникают при работе педалью сцепления. Если все-таки вы слышите какие-либо шумы, то сцепление неисправно.

1. Затрудненное переключение передач.

Для проверки необходимо: на холостом ходу двигателя, нажать педаль сцепления и произвести включение всех передач, включая заднюю. Эту же проверку необходимо провести на автомобиле в движении. Передачи должны включаться четко, практически без усилий. При включении передач не должно наблюдаться треска или скрежета.

1. Большой свободный ход педали сцепления.

Попробуйте тронуться на автомобиле, обратите внимание, как долго вам приходится поднимать ногу вместе с педалью сцепления, прежде чем автомобиль начнет двигаться. Свободный ход должен быть в пределах 2-3 см. Если он больше, то требуется регулировка сцепления. Также, это может означать, что ведомый диск сцепления имеет большой износ, и может потребоваться скорая его замена.

Особенности керамического сцепления

Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.

Диск сцепления с керамическими фрикционными накладками

В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.

Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.

Почему вам может потребоваться замена корзины сцепления и как это сделать

Обычно гонщики знают, когда пришло время освежить сцепление в своем внедорожном велосипеде или квадроцикле, если не отслеживая интервалы технического обслуживания, то испытывая проблемы с зацепление и / или непостоянное ощущение в рычаге. Эти симптомы обычно связывают с необходимостью новых дисков и волокон сцепления, но что легко не заметить, так это корзину сцепления.

В собранном виде пакет сцепления укладывается в корзину.Выступы волокон сцепления скользят между «пальцами» или «лапками» корзины сцепления. Когда муфта выключена, трение между волокнами муфты и стальными пластинами, сопряженными с внутренней ступицей, позволяет успешно передавать мощность от коленчатого вала через муфту на входной вал и, в конечном итоге, на заднее колесо. Во время этого процесса волокна муфты прикладывают силу к боковым сторонам стержней корзины. Однако выступы корзины сцепления не только ответственны за эту осевую передачу усилия, они также подвергаются воздействию поперечной силы, когда блок сцепления перемещается наружу и внутрь при включении и выключении сцепления.

«Пальцы» или «выступы» корзины сцепления несут ответственность за противодействие осевым и поперечным силам во время работы двигателя, вызывая со временем износ деталей OEM.

Из-за этих различных сил, приложенных к хвостовикам корзины, по бокам выступов могут начать образовываться следы износа и зазубрины. Степень этого износа будет зависеть от общего времени работы, практики использования сцепления и ряда других факторов. Тонкие, более темные следы износа не обязательно вызывают серьезную озабоченность, но как только следы превращаются в выемки и их можно будет физически ощутить киркой или ногтем, возникает вероятность проблем, и корзину следует заменить в ближайшее время, чтобы не допустить поломки. .

Свидетельство наличия зазубрин в корзине сцепления.

Стоит отметить, что этот тип износа наиболее распространен для литых алюминиевых корзин, которые используются в большинстве моделей внедорожников и квадроциклов Honda, Yamaha, Kawasaki и Suzuki. КТМ поздних времен оснащены стальными корзинами, которые намного более устойчивы к образованию надрезов. Поэтому, если ваша машина оснащена алюминиевой корзиной и вы готовы к замене, выбор послепродажной замены, изготовленной из более прочного материала и обладающей большей износостойкостью, в конечном итоге позволит вам сэкономить больше времени по сравнению с корзиной OEM.

Поскольку Wiseco производит ковку самостоятельно, корзины сцепления Wiseco — единственные, которые предлагаются с кованной конструкцией вместо заготовок. Wiseco сначала выковывает алюминиевую шайбу в форме чаши, а затем выполняет всю финишную обработку на станке с ЧПУ. Это позволяет выровнять поток зерен сплава с формой выступов корзины, что значительно увеличивает прочность на разрыв. Корзины сцепления Wiseco, покрытые твердым анодированием и тефлоновым покрытием, настолько износостойкие, что на них предоставляется пожизненная гарантия от зазубрин и поломок.Кроме того, покрытие обеспечивает очень плавное нажатие на рычаг.

Итак, вы готовы избавиться от старой, изношенной корзины сцепления и установить новую. Когда корзина вынута из велосипеда, этот процесс состоит из удаления стартовой шестерни, ведомой шестерни, амортизаторов, опорной пластины и винтов / заклепок из вашей старой корзины и установки двух шестерен на новую корзину вместе с новыми амортизаторами и крепежными деталями. , и новую опорную пластину.

Найдите корзину сцепления для своей модели здесь.

Что поможет вам в работе

• Гидравлический пресс или тиски
• Центровочный кернер, дрель / сверлильный станок и биты подходящего размера (или альтернативное оборудование для удаления заклепок)
• Динамометрический ключ

Процесс замены корзины сцепления

Новые корзины сцепления Wiseco поставляются с новыми резиновыми амортизаторами, новой опорной пластиной, креплениями, обработанными Loctite, и шестигранной головкой для затяжки креплений. Таким образом, единственные компоненты, которые вы должны использовать повторно при подготовке новой корзины сцепления к установке на велосипеде, — это стартер и ведущая шестерня.

Стартер и ведущая шестерня — это два компонента, которые вы будете повторно использовать из своей старой корзины.

Шаг 1: Удаление заклепок

Есть несколько методов удаления заклепок, которые также зависят от имеющихся у вас инструментов. Мы предпочитаем использовать сверлильный станок, чтобы обеспечить точное удаление заклепок без повреждения шестерен, которые необходимо использовать повторно.

Перед началом сверления пробейте установочное отверстие простым молотком и пробейте керном в центре каждой заклепки, удерживающей опорную пластину на вашей старой корзине.Это поможет удерживать сверло в центре заклепки, когда вы начнете сверление.

Маркировка сверла в головках заклепок.

Когда все установочные отверстия будут просверлены, начните высверливать заклепки по одной, сверля с задней стороны корзины сцепления. Убедитесь, что выбрано сверло немного меньше заклепки, чтобы не повредить крепежные отверстия шестерни стартера.

Высверливание заклепок на сверлильном станке.

Шаг 2: Снимите опорную пластину и стартерную шестерню

После удаления всех заклепок старую опорную пластину и стартер можно просто снять со старой корзины. При снятии шестерни стартера может потребоваться небольшое усилие руки, так как резиновые подушки удерживают его на месте.

После удаления заклепок опорную пластину, стартер и подушки можно просто снять.

Шаг 3: Выдавите ведущую шестерню

Оставшаяся шестерня, которая все еще находится в вашей старой корзине, — это ведущая шестерня. Эта шестерня вдавливается и удерживается с натягом в центре корзины с зубьями на шестерне, которые совпадают с канавками в корзине.Мы предпочитаем снимать эту шестерню с помощью гидравлического пресса. Если у вас нет жима, обычно можно заменить тиски.

Независимо от того, используете ли вы пресс или тиски, использование надлежащих креплений и прокладок для удержания корзины на месте и выдавливания шестерни имеет решающее значение, чтобы не повредить саму шестерню. Прежде чем приступить к приложению силы, дважды проверьте размер крепления и проставки, чтобы обеспечить безопасное снятие.

Убедившись в правильности настройки, просто прикладывайте силу, пока шестерня не выйдет из старой корзины. Эти шестерни, как правило, не очень тугие, поэтому, если у вас возникают проблемы с движением, дважды убедитесь, что вы нажимаете прямо и случайно не прикладываете поперечную силу.

Приводную шестерню можно довольно легко обжать, но убедитесь, что используете крепеж и распорки, которые не приведут к повреждению шестерни.

Во многих приложениях будет использоваться проставка, которая устанавливается вместе с ведущей шестерней. Убедитесь, что вы не потеряли эту прокладку, так как вам придется использовать ее повторно.

Шаг 4. Установите ведущую шестерню в новую корзину сцепления

Чтобы установить ведущую шестерню в новую корзину сцепления, можно избежать использования пресса или тисков за счет сочетания нагрева и охлаждения.Нагрейте новую корзину сцепления, установив ее на плиту. Также можно использовать фонарик, но будьте осторожны, поскольку фонари позволяют легко нагреть. Нагревание корзины приводит к расширению сплава, что облегчает установку новой шестерни.

Пока корзина нагревается, поместите свое снаряжение в холодильник или морозильную камеру, чтобы охладить их. Это заставляет материал сжиматься, делая его немного меньше и легче падает в корзину.

Нагрев корзины сцепления на горячей плите и охлаждение шестерни в холодильнике или морозильной камере помогает опустить ведущую шестерню в новую корзину без использования пресса.

Когда корзина достаточно нагреется (используйте подходящие перчатки, она будет слишком горячей для прикосновения) и снаряжение остынет, переверните корзину на заднюю сторону. Наденьте прокладку / шайбу (если применимо) на шестерню, затем аккуратно совместите зубья шестерни с пазами корзины, чтобы она встала на место. Шестерня должна просто встать на место без дополнительной силы. Как только корзина и шестерня вернутся к нормальным температурам, материал каждого из них вернется к нормальным свойствам, и шестерня будет установлена ​​с натягом и закреплена в корзине.

При правильном температурном контрасте вы сможете бросить шестеренку прямо внутрь. Будьте осторожны, корзина будет горячей. И не забывайте стиральную машину!

Шаг 5: Установите шестерню стартера, подушки и опорную пластину

Чтобы установить имеющуюся стартовую шестерню в новую корзину, начните с того, что просто установите ее на задней стороне корзины в той же ориентации, в которой вы вынимали ее из старой корзины. Шестерни различаются в зависимости от модели, но у большинства из них есть определенная сторона, которая должна быть обращена к корзине.

Затем установите новые резиновые прокладки (входят в комплект корзины сцепления Wiseco), совместив их с отверстиями шестерни стартера и закрепив вокруг стоек на задней части корзины сцепления. Эти подушки не симметричны, поэтому обязательно устанавливайте их в том же направлении, в котором они были сняты. При необходимости обратитесь к руководству пользователя.

Убедитесь, что все подушки вставлены в правильной ориентации.

После того, как все подушки будут правильно установлены, поместите новую прилагаемую удерживающую пластину на шестерню стартера и подушки, совместив отверстия с резьбовыми стойками корзины, и закрепите ее крепежными деталями, обработанными Loctite (новая пластина и крепеж также входят в комплект). с корзиной Wiseco).Затяните крепежи и затяните их по схеме звезды, чтобы обеспечить равномерное распределение зажимного усилия. Всегда обращайтесь к прилагаемым инструкциям по установке корзины или руководству пользователя для получения информации о крутящем моменте на крепежных деталях. В моделях, которые поставлялись с заклепанной корзиной, не будут указаны характеристики крутящего момента, поэтому обязательно ознакомьтесь с инструкциями по установке. Корзины сцепления Wiseco обычно требуют 80 дюймов на фунт, но могут варьироваться в зависимости от области применения.

Положите новую опорную пластину сверху и затяните фиксаторами, обработанными Loctite.Затяните все крепления в соответствии со спецификацией в ваших инструкциях или руководстве пользователя.

После того, как все будет закреплено и должным образом затянуто, переверните корзину, чтобы получить доступ к ее внутренней части, и отогните концы застежек. Этот процесс прост; Используя молоток и кернер, поместите пуансон на край нижней части застежки и направьте его к краю отверстия корзины с резьбой. Сильно ударьте по нему молотком, чтобы прижать материал к корзине. Это обеспечивает дополнительную защиту от выскальзывания застежки из корзины.

Обязательно отпилите новые крепежные детали после затяжки в соответствии со спецификацией. Сделайте небольшую выемку на краю каждой застежки, чтобы снизить риск того, что какая-либо из них откатится.

И все! После того, как вы выполнили все вышеперечисленные шаги, вы готовы переустановить корзину сцепления в двигатель в соответствии с процедурой, описанной в руководстве пользователя.

Чтобы получить полный пакет защиты и производительности, Wiseco также предлагает кованые внутренние ступицы и нажимные диски, а также комплекты пакетов сцепления, которые работают вместе, чтобы обеспечить плавную, стабильную и долговечную работу сцепления.

Как заменить корзину сцепления в грязном велосипеде или квадроцикле

У вашего сцепления проблемы с включением и выключением? Вы чувствуете несогласованность через рычаг сцепления при работе сцепления? Причиной может быть изношенная корзина сцепления. В этой статье мы рассмотрим диагностику изношенной корзины сцепления, рассмотрим варианты замены и пошагово выполним процесс замены корзины сцепления, чтобы в следующий раз, когда вам нужно будет взяться за работу, вы были хорошо подготовлены.

Пора заменить корзину сцепления? Читайте пошаговые инструкции, как заставить сцепление снова работать плавно!

Диагностика проблемы

Любые проблемы со сцеплением, которые могут возникнуть у машины, обычно очень очевидны для гонщика, потому что возникает дополнительное ощущение потери контроля над машиной. Машина не станет совершенно неуправляемой; однако при использовании сцепления возникают тонкости, которые быстро становятся раздражающими. В частности, модуляция сцепления может стать более сложной, и ощущение сцепления будет непостоянным.

Перед разборкой машины необходимо проверить возможные простые проблемы, такие как регулировка троса сцепления и регулярное техобслуживание масла в двигателе или коробке передач. Чтобы проверить и разобрать сцепление, необходимо следовать процедурам, изложенным в заводском руководстве по обслуживанию машины. После снятия сцепления с двигателя проверить его состояние несложно.

Дважды проверьте, что любые проблемы, с которыми вы можете столкнуться, на самом деле вызваны изношенной корзиной, а не другим виновником, например тросом сцепления.

Щелкните здесь, чтобы получить советы по замене троса сцепления.

Корзина состоит из ряда «пальцев» или «хвостовиков», которые соединяются с фрикционными дисками. Пальцы корзины приводят в движение фрикционные диски. Фрикционные диски выдвигаются, когда сцепление включено, и снова включаются, когда сцепление выключено. Из-за этого взаимодействия на краях пальцев корзины могут образоваться зазубрины. Любая выемка, которую можно почувствовать киркой или ногтем, может быть потенциально проблематичной.С точки зрения износа корзины сцепления, основными основаниями для замены корзины являются износ и рифление пальцев корзины.

Надрез на хвостовиках корзины обычно является частью нормального износа и является основной причиной замены корзины.

Варианты замены

Корзина сцепления — отличный компонент для модернизации, поскольку у нее есть такие поверхности, как пальцы корзины, которые по своей природе являются поверхностями износа. Выбор корзины ProX, которая значительно прочнее и устойчивее к износу, чем корзины оригинального производителя, обеспечивает высокую окупаемость инвестиций с точки зрения сокращения затрат на техническое обслуживание и повышения производительности.Корзины сцепления ProX изготовлены с высокой точностью из кованого алюминия 7075-T6, который является одним из самых прочных сплавов на рынке. Износостойкость обеспечивается за счет использования сложного процесса твердого анодирования. Последний слой характеристик добавлен в виде тефлонового покрытия, которое герметизирует поверхности корзины и позволяет фрикционным дискам легко скользить по пальцам корзины сцепления во время работы.

Корзины сцепления ProX выкованы из алюминия, прецизионно обработаны и анодированы с твердым анодированием и покрыты тефлоном , имеют покрытие для плавного срабатывания сцепления.Прочность материала на разрыв в сочетании с покрытиями делает практически невозможным надрез на хвостовиках корзины.

Здесь вы найдете компоненты сцепления ProX для вашего велосипеда или квадроцикла!

Необходимые инструменты

Корзина сцепления представляет собой комплект деталей, включая корзину, шестерню стартера, ведомую шестерню сцепления, демпферы и опорный диск. Шестерня стартера вдавливается в корзину сцепления, а ведомая шестерня, демпферы и опорный диск приклепываются или привинчиваются.Что касается инструментов, помимо стандартных инструментов, используемых для снятия сцепления с машины, вам понадобятся следующие:

• Гидравлический пресс или тиски — с усилием до 8 тонн.
• Кернер, сверло и сверла, или шлифовальный станок, или фреза — для снятия заклепок
• Пуансон и молоток — для выбивания заклепок из узла
• Динамометрический ключ и Loctite — для фиксации винтов в новой корзине
• Крепеж — для надлежащей поддержки корзины при снятии и установке стартера.Крепление не должно быть чем-то особенным, примеры приведены ниже в этой статье.

Для правильного выполнения работы требуется ряд инструментов. Например, способность правильно выжимать и вставлять стартерную шестерню является ключом к сохранению правильной работы.

Процесс

Мы собираемся перейти к снятию муфты технологической поста и сосредоточиться на обслуживании корзины. Корзины сцепления ProX включают новые амортизаторы и винты, а также инструкции для вашего конкретного применения.Следующие инструкции следует рассматривать как дополнительные.

1. Отметьте опорную пластину и шестерню. — Используйте маркер, чтобы отметить внешние поверхности опорной пластины и шестерни. Это обеспечит правильную установку этих деталей при повторной сборке.

2. Удаление заклепок — Головки заклепок желательно высверлить, однако шлифовка и фрезерование головок также являются приемлемыми вариантами. При сверлении лучше всего начать с использования керна, чтобы вдавить центр заклепки, чтобы сверло не двигалось.После перфорации начните с небольшого сверла и доработайте до сверла, диаметр которого немного меньше диаметра самой заклепки. Просверлите только достаточно глубоко, чтобы снять головку с заклепки. Обычно для высверливания головки заклепки требуется глубина 0,040–0,080 дюйма (1-2 мм) от поверхности. После того, как головка заклепки будет высверлена, используйте пробойник и молоток, чтобы выбить заклепку из узла. Наиболее рекомендуемый метод удаления заклепок — просверлить головки, а затем полностью удалить оставшуюся часть заклепки с помощью пробойника.

3. Снимите ведомую шестерню. — Снимите заднюю пластину перед снятием ведомой шестерни. Обратите внимание на ориентацию заслонок. Снимите ведомую шестерню, затем снимите демпферы. Обязательно запомните ориентацию демпферов, прежде чем снимать их все после снятия ведомой шестерни.

4. Снимите шестерню стартера. — Шестерня стартера имеет посадку с натягом на корзину сцепления, поэтому ее придется отжать.Точная геометрия шестерни стартера зависит от модели. Некоторые шестерни стартера имеют зубцы, которые входят в корзину сцепления. В зависимости от геометрии шестерни стартера и геометрии корзины сцепления, возможно, что корзина сцепления будет разрушена в процессе снятия. Шестерни стартера различаются в зависимости от модели. Убедитесь, что он имеет соответствующую опору, чтобы выдавить его, не повредив шестерню.
   Подоприте корзину сцепления надлежащим образом вокруг ее основания, чтобы прилагаемые нагрузки передавались через центр корзины. Для правильной поддержки корзины может потребоваться использование стоек. Выберите проставку подходящего размера для установки между шестерней стартера и прессом. Розетки подходящего размера могут служить подходящими распорками. Осторожно выдавите шестерню из ступицы. Есть большая вероятность, что старая корзина может сломаться при выдавливании стартера. Это нормально, главное — не повредить сам механизм.

5. Очистите детали. — Удалите прилипший материал с шестерни стартера, очистите ведомую шестерню и заднюю пластину.
6. Установите шестерню стартера. — Нанесите моторное масло на внешнюю сторону шестерни стартера. Осторожно поместите его в центр новой корзины сцепления. Перед вдавливанием убедитесь, что вы выполнили все требования к глубине вдавливания, указанные в инструкциях. Перед установкой шестерни убедитесь, что корзина сцепления имеет достаточную опору. Усилие нажатия, необходимое для установки шестерни, зависит от модели и указано в инструкциях по установке. Не забудьте смазать шестерню стартера и записать все характеристики глубины и усилия для вашего конкретного применения.
   На некоторых моделях для установки шестерни стартера используется простая термоусадка. Если этот процесс указан, следуйте инструкциям по нагреву корзины сцепления. Как только температура нагреется, осторожно включите стартер.
7. Установите ведомую шестерню и демпферы. — Поместите ведомую шестерню на корзину сцепления, соблюдая все указанные ранее требования к ориентации. Установите новые амортизаторы в правильной ориентации. Установите новые амортизаторы в правильной ориентации и переустановите первичную передачу.

8. Установите заднюю пластину. — Дважды проверьте ориентацию демпферов и ведомой шестерни. Установите заднюю пластину на корзину сцепления, соблюдая все требования к ориентации.
9. Затяните винты задней панели. — Обратитесь к инструкциям по установке, чтобы узнать правильные характеристики крутящего момента, нанесите Loctite, если винты не предварительно Loctite, затем затяните в перекрестном порядке. Установите на место заднюю панель с новыми винтами и фиксирующим составом для резьбы и затяните их в соответствии со спецификацией.

На этом этапе корзина сцепления готова к обслуживанию и может быть переустановлена ​​на двигатель. Обратитесь к руководству по обслуживанию за инструкциями по сборке и спецификациями, чтобы переустановить сцепление и включить двигатель.

Процесс замены корзины сцепления несложен и может быть выполнен любым человеком при условии выполнения необходимых шагов и наличия инструментов. Мы надеемся, что эта статья упростит работу и поможет нашим товарищам по гонкам и гонщикам вернуться к работе с лучшими показателями, чем раньше!

Советы по проверке и замене корзины сцепления велосипеда грязи

Замена корзины сцепления требует шлифовки или сверления на оригинальном узле, но это несложно, и у домашнего механика не должно возникнуть проблем с завершением, если он оснащен приличным арсеналом инструментов, в том числе динамометрическим ключом, небольшим пресс (можно приобрести в местных магазинах инструментов или в магазинах автозапчастей), горелку (предпочтительно кислородно-ацетиленовую), плиту или духовку и ручную шлифовальную машину.

Как заменить корзину сцепления на грязном велосипеде

Прежде чем приступить к замене корзины OEM, рекомендуется иметь под рукой заводское руководство по обслуживанию, относящееся к конкретному мотоциклу, поскольку оно имеет решающее значение для деталей и спецификаций, характерных для обслуживаемого мотоцикла, включая разобранные схемы узлов, а также он понадобится вам для технических характеристик крутящего момента и для справок в будущем. Кроме того, всегда рекомендуется следить за тем, чтобы область вокруг крышки сцепления была чистой, а мытье грязного велосипеда перед началом работы никогда не повредит.

• Перед началом работы, если мотоцикл имеет жидкостное охлаждение, необходимо слить охлаждающую жидкость из системы охлаждения.
• Затем выключите газ, если это карбюраторный байк, затем положите велосипед и поместите конец руля на подставку для мотоцикла, так как это значительно упростит снятие и установку крышки сцепления и компонентов сцепления, так как тогда они будут лицом к вам, а также вы избежите любых нежелательных неприятностей, которые сопровождают постоянные капли моторного масла или охлаждающей жидкости.
• Теперь снимите крышку сцепления, нажимной диск, подъемник сцепления, внутреннюю ступицу и диски сцепления, как описано в заводском руководстве по обслуживанию или в нашей статье, посвященной замене сцепления, затем обязательно осмотрите все эти детали, как описано в ранее упомянутой статье. заказ изношенных деталей по мере необходимости.
• Затем, со снятыми вышеупомянутыми деталями, снимите корзину сцепления с первичного вала трансмиссии, затем удерживайте корзину над сливом масла и промойте ее из шланга с растворителем, таким как «Brake Clean», затем продуйте сжатым воздухом, чтобы удалить. большая часть остаточного масла и приступим.

Как вы заметите при сравнении оригинальной корзины сцепления с замененной, необходимо будет перенести исходную первичную передачу и шестерню кикстартера или центральную ступицу в новую корзину, так что приступим:

• Когда корзина сцепления находится в руке, первым делом нужно вынуть первичную шестерню из исходной корзины.
• Начните с размещения корзины сцепления на скамейке так, чтобы можно было удалить заклепки с задней стороны, а затем в зоне, свободной от мотоцикла, или любых открытых внутренних частей либо отшлифуйте эти заклепки заподлицо, либо просверлите их с помощью сверла.Сверло 250 дюймов.

Шлифуем, не сверлим

Вы обнаружите, что сверлить эти заклепки непросто, но шлифовать их тоже нелегко, потому что вы боитесь удариться о пластину … Продолжайте шлифовать и не беспокойтесь о пластине. Новый стопорный диск идет с новой корзиной сцепления, только не ударяйте шлифовальной машиной ни по одной из шестерен!

• Заточив заклепку заподлицо (или просверлив), используйте отвертку с плоским лезвием и снимите тонкую металлическую пластину, закрывающую первичную шестерню, а затем первичную шестерню.

Примечание. Обратите особое внимание на направление первичной шестерни, так как это возможно (и легко) переустановить первичную шестерню в перевернутом виде.

• После снятия первичной шестерни снимите подушки с их выступов и выбросьте их.
• Теперь, когда все извлечено из корзины сцепления, за исключением центральной шестерни / ступицы, поместите корзину сцепления в пресс (НЕ используйте молоток и головку или пробойник) , затем выдавите центральную шестерню из корзины с помощью гнездо большого диаметра, обращая особое внимание на прокладки или проставки, оставшиеся на шестерне или прилипшие к самой корзине сцепления при извлечении шестерни из корзины.

• Отделите центральную шестерню от корзины сцепления, очистите ее и все прилагаемые проставки или шайбы, затем нанесите на шлицы шестерни легкий слой чистого моторного масла, затем поместите шестерню с любыми проставками или шайбами ​​на место. в морозильную камеру на несколько часов (лучше на ночь), так как это приведет к небольшому сжатию механизма, что значительно упростит установку в новую корзину.
• После того, как шестерня находится в морозильной камере в течение нескольких часов (или на ночь), по возможности поместите новую корзину сцепления в духовку на 30 минут или около того при температуре около 200 градусов по Фаренгейту.

Если печь для этого недоступна, осторожно и равномерно нагрейте область, где должна быть установлена ​​шестерня, круговыми движениями горелки, стараясь не сосредоточить слишком много тепла на какой-либо одной области, а равномерно и равномерно нагреть центр новой корзины сцепления примерно до 200 градусов по Фаренгейту.

• Когда шестерня находится в морозильной камере в течение длительного времени, а новая корзина нагревается, возьмите шестерню из морозильной камеры и быстро установите ее с соответствующими проставками или шайбами ​​в новую корзину сцепления.
• Тщательно следя за тем, чтобы все оставалось ровным, при холодной передаче и теплой корзине, поместите шестерню с установленными упорными шайбами ​​в центральную ступицу корзины сцепления.

Если все сделано правильно, шестерня должна сидеть заподлицо в корзине, не требуя прессовой работы, хотя, если прессовая работа требуется, обязательно поддерживайте нижнюю часть корзины сцепления и Используйте пресс и НЕ забивайте шестерню.

• Теперь, когда шестерня кикстарта установлена ​​в новую корзину сцепления, вы можете установить новые подушки, затем первичную шестерню, обращая особое внимание на способ ее снятия, а затем установить стопорную пластину, обращая внимание на направление фаски для разгрузка головки винта.
• Используя винты, которые поставлялись с новой корзиной сцепления, убедитесь, что они уже имеют фиксирующий агент на резьбе, или после нанесения покрытия красного локтита на резьбу, затяните эти винты в соответствии с прилагаемыми инструкциями, затем установите корзину сцепления на место. мотоцикл затягивает детали, как указано в руководстве по обслуживанию OEM, относящемся к данному мотоциклу.

Product 4 — Алюминиевая корзина сцепления серии 6000 для сухого сцепления — Desmo Times

Описание

Алюминиевые корзины сцепления серии 6000 для сухого сцепления

Quality 6000 Series Алюминиевая корзина сцепления для сухого сцепления Ducatis. По правильной цене эти корзины сцепления подходят ко всем Ducatis с сухим сцеплением.

FAQ

1. Как сделаны эти корзины?

Каждая корзина вырезана из алюминия серии 6000. Ремешок используется для закрепления каждого «пальца» корзины, чтобы стержни сохраняли свое положение. Стандартные пакеты сцепления просто упадут в корзину.

2. Прослужит ли эта комбинация корзина / диск сцепления дольше, чем оригинальная? Прослужит ли она дольше, чем другие корзины послепродажного обслуживания?

Корзины OEM

изготовлены из алюминия серии 6000, поэтому у этой корзины будет такой же приблизительный срок службы при использовании с новым пакетом сцепления.

3. Будет ли в корзине шумно, как в оригинальной?

Новая комбинация корзины и сцепления будет значительно тише, чем изношенная корзина OEM. Правильно настроенные сцепления не дребезжат.

4. Какие диски сцепления используются?

У вас есть выбор: клатчи дизайна Barnett или клатчи Surflex из Италии. Если вы не профессиональный гонщик, я бы не стал доплачивать за Surflex. Пластины Surflex стоят примерно на 25% дороже. Не знаю, прослужат ли они на 25% дольше.

5. Какие инструменты необходимы для удаления старой корзины?

Вам понадобится инструмент для удержания барабана и инструмент для удержания корзины. Инструменты можно приобрести здесь в разделе «Продукты сцепления»

6. Могу ли я использовать в этой корзине свое старое сцепление Ducati или другое неоригинальное сцепление.

Вы можете использовать любой пакет сцепления с 12 пальцами на нашей корзине сцепления. Вы даже можете использовать в нем свое старое стандартное сцепление Ducati. Однако мы не советуем этого делать, потому что если пальцы узла сцепления изношены, корзина сцепления изнашивается преждевременно.

7. Я слышал, что многие люди устанавливают на свои Ducatis проскальзывающие муфты. Почему вы не продаете клатчи-тапочки?

Если бы была лучшая настройка сцепления, я бы продал ее и использовал. Я пробовала тапочки. Тапочки ОЧЕНЬ чувствительны к толщине муфты сцепления и требуют много времени при настройке. Они также болезненно относятся к рабочим цилиндрам на вторичном рынке, потому что ведомые устройства на вторичном рынке не перемещают прижимную пластину на одинаковое расстояние. Кроме того, проскальзывающие муфты изнашиваются быстрее.

8. Я видел другие корзины, рекомендованные на досках объявлений Ducati? Они так хороши?

Я не буду комментировать рекомендации доски объявлений. Я публикую только на своей доске сообщений. Большинство досок объявлений спонсируется поставщиками. Когда вы в последний раз смотрели беспристрастный рекламный ролик? То же самое верно и для сообщений спонсоров на досках объявлений. То, что поставщики спонсируют доски, не улучшает их продукты. Это просто означает, что они вкладывают деньги в рекламу, а не в разработку продукта.

9. Вы продавали корзины сцепления Pro-Cutting из твердого анодированного алюминия. Я больше не вижу их на вашем сайте

Pro-Cutting прекратила производство деталей Ducati в 2019 году

Стальная корзина сцепления Hinson — испытание на велосипеде по грязи

Как это работает

• Для установки требуются механические навыки выше среднего, высверливание заклепок.
• Весовой эффект заметен, только не так сильно, как маховик.
• Прочность намного превосходит то, что может выдержать алюминиевая корзина.

Вес маховика на некоторых велосипедах может снизить отдачу мощности. В некоторых случаях тяжелые маховики могут нарушить подачу мощности. Или сгладить немного или сильно. Я могу быть довольно разборчивым в отношении веса маховика, поскольку не хочу терять чувствительность дроссельной заслонки. Войдите в стальную корзину сцепления Hinson. В зависимости от области применения она может быть на два фунта тяжелее корзины для склада. Изготовленный из прецизионной обработанной стали, он устойчив к износу ушей, как и стандартные алюминиевые корзины.

Для установки корзины необходимо снять стандартную корзину сцепления. Затем вы должны высверлить заклепки и заменить ведущую шестерню с задней стороны стоковой муфты и установить ее на корзину Хинсона. (Некоторые комплекты поставляются с новым механизмом кикстартера и приводными подушками. ) Hinson рекомендует использовать их подушки, особенно если на вашем велосипеде много времени — например, штатные амортизирующие подушки Honda изнашиваются.

Этот процесс установки, а также снятие и установка сцепления требует немного большего, чем обычные механические ноу-хау и инструменты, но это не намного больше, чем двухчасовая работа с прилагаемыми пошаговыми инструкциями.Еще один бонус наличия более гладкой стальной корзины в Honda CRF450X, которую мы тестировали, заключается в том, что ее можно снять с двигателя, сняв только легкодоступную крышку сцепления, в то время как корзина для приклада требует снятия всей правой боковой крышки. Но при первоначальной установке вам придется сначала снять всю боковую крышку.

Трудно сразу почувствовать влияние более тяжелой стальной корзины, как от веса маховика. Это немного более тонко, чем это. Кажется, что это не сильно влияет на реакцию дроссельной заслонки, но зато плавно сглаживает мощность во всех отношениях.Дополнительный вес стальной корзины сцепления снижает удар при нажатии на педаль газа. Вы все меньше чувствуете каждый рабочий ход, когда вы действительно нагнетаете двигатель, и здесь мотоцикл определенно менее сопротивляется срыву. Попав в RPM, вы почти не заметите разницы в подборе.

В целом мощность просто более плавная, но в ситуациях, ухудшающих сцепление с дорогой, байк лучше кусается — не так сильно вращается, независимо от положения дроссельной заслонки. Внутреннее устройство корзины позволяет большему количеству масла проходить через сцепление, что способствует продлению срока службы диска сцепления.За год эксплуатации пластины не нуждались в замене и выглядели как новые. Мы даже перенесли корзину сцепления во второй байк, CRF450X нового поколения, так как он показал себя так хорошо.

Очевидно, стальная корзина не износилась, и даже наши подушки все еще были в хорошем состоянии, хотя Хинсон предлагает заменять их каждый год. Фактически, настоящая причина, по которой вы в первую очередь смотрите на корзину сцепления, — это ее замена, но стальная корзина на самом деле является частью производительности, а также средством от изношенных стандартных деталей. Корзина Hinson немного дороже, чем просто маховик, но она выполняет двойную функцию, поэтому она может легко окупиться для гонщика, ищущего более плавную, но не вялую, подачу мощности, лучшую долговечность и меньшее срывание. .

Помогите поддержать этот сайт, купив по этой ссылке:

Подробнее о продукте

1SM-E63A0-V0-00

WR250F (2021, 2020, 2019, 2018, 2017, 2016, 2015)

YZ250F (2018, 2017, 2016, 2015, 2014)

YZ250FX (2019, 2018, 2017, 2016, 2015)

BR9-E63A0-V0-00

WR450F (2021, 2020, 2019, 2018, 2017, 2016, 2015, 2014, 2013, 2012)

YZ450F (2022, 2021, 2020, 2019, 2018, 2017, 2016, 2015, 2014, 2013, 2012)

YZ450FX (2022, 2021, 2020, 2019, 2018, 2017, 2016)

GYT-1C356-10-00

YZ125 (2022, 2021, 2020, 2019, 2018, 2017, 2016, 2015, 2014, 2013, 2012)

YZ125X (2022, 2021, 2020)

GYT-5XF56-10-00

YZ250 (2022, 2021, 2020, 2019, 2018, 2017, 2016, 2015, 2014, 2013, 2012)

YZ250X (2022, 2021, 2020, 2019, 2018, 2017, 2016)

B7B-E63A0-V0-00

YZ250F (2022, 2021, 2020, 2019)

YZ250FX (2022, 2021, 2020)

GYT-5PA56-10-01

YZ65 (2022, 2021, 2020, 2018)

YZ85 (2022, 2021, 2020, 2019, 2018, 2017, 2016, 2015, 2014, 2013, 2012)

YZ85LW (2022)

KTM 85 Корзина сцепления

Обратите внимание, что любые заказы, отправленные через курьера, требуют подписи.

Мы всегда просим получить подпись получателя .

Предложение Judd Racing:

БЕСПЛАТНАЯ ДОСТАВКА в Великобританию, если ваш заказ превышает 100 фунтов стерлингов * ТОЛЬКО ДЛЯ ОНЛАЙН-ЗАКАЗОВ

ДОСТАВКА В СУББОТУ на материковую часть Великобритании от 9 фунтов стерлингов

БЕСПЛАТНАЯ ДОСТАВКА на остров Мэн, Северная Ирландия, Шотландское нагорье, если ваш заказ превышает 150 фунтов стерлингов * ТОЛЬКО ДЛЯ ОНЛАЙН-ЗАКАЗОВ

БЕСПЛАТНАЯ ДОСТАВКА в Испанию, если ваш заказ превышает 300 фунтов, ТОЛЬКО ДЛЯ ОНЛАЙН-ЗАКАЗОВ.

БЕСПЛАТНАЯ ДОСТАВКА в Остальную Европу (страны ЕЭС), если ваш заказ превышает 300 фунтов стерлингов до 30 кг ТОЛЬКО ДЛЯ ОНЛАЙН-ЗАКАЗОВ

50 фунтов стерлингов ДОСТАВКА через DHL в Австралию, если ваш заказ превышает 500 фунтов стерлингов, вес до 10 кг

ДОСТАВКА в Южную Африку через DHL — Если вы потратите на более 300 фунтов стерлингов, то доставка ограничена 85 фунтами стерлингов для груза весом до 30 кг. Срок поставки 2-3 дня

ДОСТАВКА в Российскую Федерацию от 35 GBP , Доставка в течении 10-28 дней напрямую потребителю. Имейте в виду, что мы находимся в руках российских таможенников относительно того, как быстро эти посылки прибудут.

* Великобритания, включая материковую часть Великобритании и северную часть Шотландии (Шотландское нагорье). Бесплатная доставка осуществляется только при заказе на сумму более 150 фунтов стерлингов и только при оформлении заказа через Интернет. К сожалению, наши курьеры взимают дополнительную плату за этот район.Следующие почтовые индексы классифицируются как «За пределами зоны обслуживания» и будут взиматься по тарифам за пределами зоны обслуживания, с которыми мы свяжемся с вами, чтобы согласовать их приемлемость, прежде чем мы спишем с вас сумму или отправим ваш заказ. AB36-38, AB55-56, FK17-21 IVI 39, IV52-54, 63, KW1-14, PA21-40, Ph29-26, Ph40-41, Ph59-50

Мы используем:

Royal Mail Служба доставки небольших и недорогих отправлений в Великобритании

DPD — наша специализированная курьерская служба. (Обратите внимание, что служба прогнозов DPD в настоящее время работает только в Великобритании)

http://www.dpd.co.uk/lp/predict/main/index.html

N.B. Мы предпочитаем доставлять на ДЕЛОВОЙ / РАБОЧИЙ АДРЕС, если возможно, , так как все наши пакеты требуют подписи. DPD предпримет 3 попытки доставки, если все 3 окажутся безуспешными, товары будут возвращены Judd Racing.Если вы хотите, чтобы товар был отправлен повторно, то стоимость оплачивается покупателем

Мы нацелены на нашу Службу поддержки клиентов и гарантируем, что вы полностью удовлетворены каждый раз, когда делаете покупки у нас в Интернете или по телефону, включая нашу службу доставки.

Большинство продуктов, описанных в Интернете, хранятся на складе и готовы к отправке. Если заказ на товар на складе размещен до полудня, ваш заказ будет отправлен в тот же день. Небольшие почтовые отправления в Великобританию отправляются через Royal Mail. Часто отправление доставляется в течение 2-4 рабочих дней, хотя это зависит от сезонной загруженности почтовых отделений.

Международные заказы обычно отправляются через нашу курьерскую службу DPD или DHL. Мы оставляем за собой право взимать дополнительную плату за доставку в пункты назначения, которые не являются частью материковой части выбранной страны, например, в колонии и острова

.

Все заказы отправляются с понедельника по пятницу, а доставка осуществляется с понедельника по пятницу с 8:00 до 18:00.К сожалению, мы не можем сообщить фактическое время доставки через Royal Mail, но вам будет предоставлен номер для отслеживания DPD, который обычно гарантирует время доставки. Мы не несем ответственности за дополнительные почтовые расходы в связи с повторной доставкой.

Пожалуйста, подождите семь рабочих дней для доставки внутри страны и четырнадцать рабочих дней для доставки за границу, прежде чем сообщать о недоставке. Доставка в Российскую Федерацию может занять до 28 дней, так как посылки могут задерживаться на таможне.

Чтобы рассчитать стоимость доставки вашего заказа, поместите все товары, которые вы хотите приобрести, в корзину и перейдите к оформлению заказа. Прежде чем вас попросят указать платежную информацию, вам сообщат стоимость доставки. Бесплатная доставка рассчитывается автоматически для всех применимых заказов. Для стран, не указанных в списке, свяжитесь с нами, чтобы узнать стоимость доставки.

Бесплатная доставка распространяется только на заказы через Интернет на сумму свыше 100 фунтов стерлингов в Англию, регионы Шотландии и Уэльс.

Обратите внимание, мы отправляем товары по всему миру — за пределы Европы. В случае взимания импортных сборов с товаров, заказанных у Judd Racing, эти расходы оплачивает клиент. Пожалуйста, ознакомьтесь с нашими Условиями ведения бизнеса

.

К сожалению, наше предложение по бесплатной доставке не распространяется на Ирландию или другие оффшорные регионы.
