Конструкция стартера: принцип работы, схема и особенности

Стартер

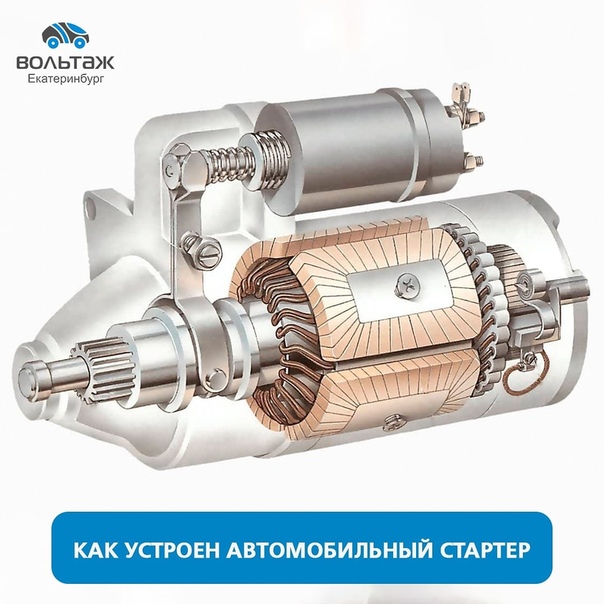

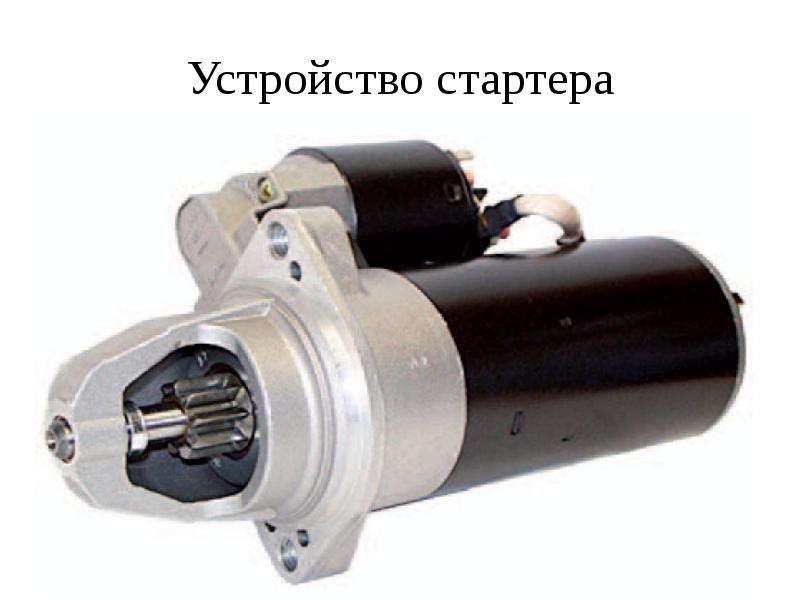

Стартер автомобиля



Назначение и общее устройство стартера

В подавляющем большинстве современных автомобилей применяется способ пуска двигателя от электродвигателя, который в совокупности с дополнительными устройствами называется стартером. В момент пуска двигателя стартер потребляет энергию от аккумуляторной батареи автомобиля.

Стартер обеспечивает пусковую частоту вращения коленчатого вала, которая для карбюраторных двигателей составляет 40…80 об/мин, а для дизелей – 250 об/мин.

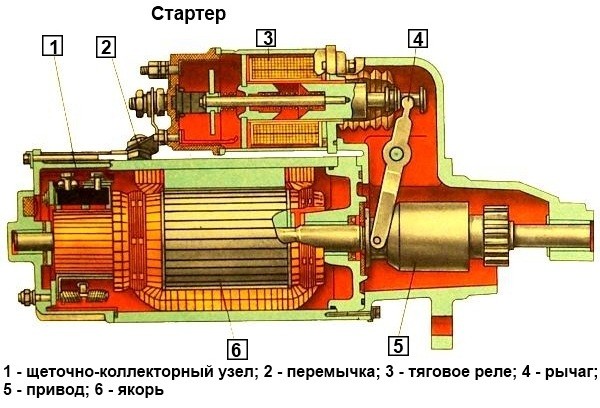

Стартер состоит из электродвигателя постоянного тока, механизмов привода и управления. На автомобильных стартерах применяют четырехполюсные электродвигатели постоянного тока последовательного возбуждения. Недостатком таких двигателей является высокая частота вращения якоря в режиме холостого хода, что приводит к возрастанию центробежных сил, действующих на якорь, и иногда может произойти его разрушение «вразнос».
Для уменьшения частоты вращения в режиме холостого хода применяют электродвигатели смешанного возбуждения, имеющие еще и параллельную обмотку возбуждения.

Привод коленчатого вала от стартера осуществляется посредством шестерни (бендикса), входящей в зацепление с венцом маховика только во время пуска двигателя. Управление приводом стартеров на современных автомобилях осуществляется электромагнитным реле, подвижный сердечник которого через рычаг передает на шестерню осевое усилие, одновременно замыкая контакты цепи питания электродвигателя стартера.
В конструкции привода некоторых стартеров (например, стартер 57.3708 автомобилей ВАЗ-2110, -2112) предусматривается дополнительная зубчатая передача планетарного типа, повышающая передаваемый коленчатому валу крутящий момент. Такая конструкция позволяет уменьшить общие габариты стартера за счет использования электродвигателя меньших размеров.

Включение электромагнитного реле производится либо непосредственно выключателем зажигания или выключателем приборов и стартера, либо теми же выключателями через дополнительное (вынесенное) реле стартера.

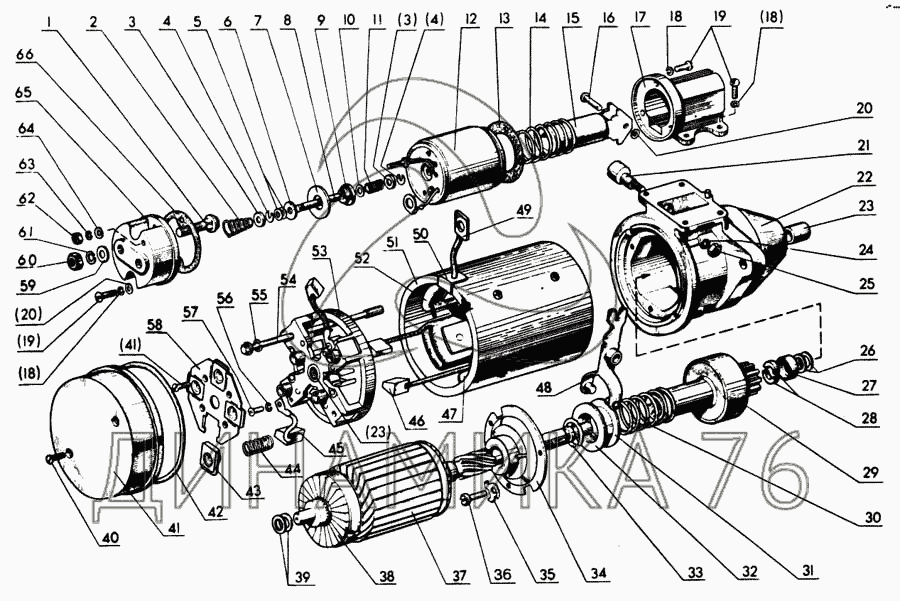

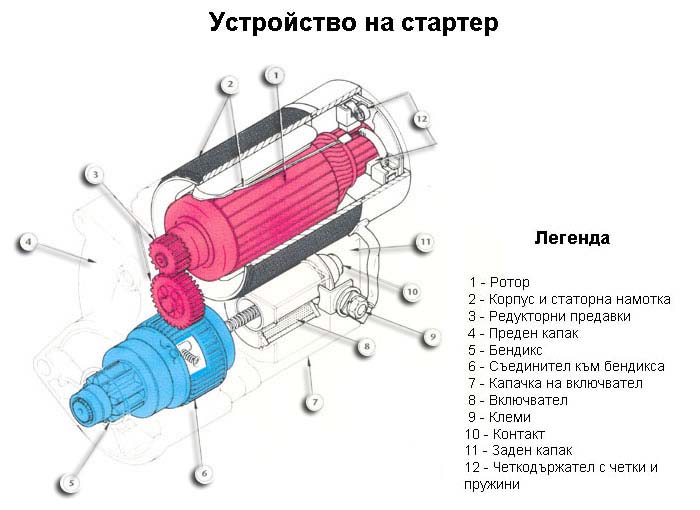

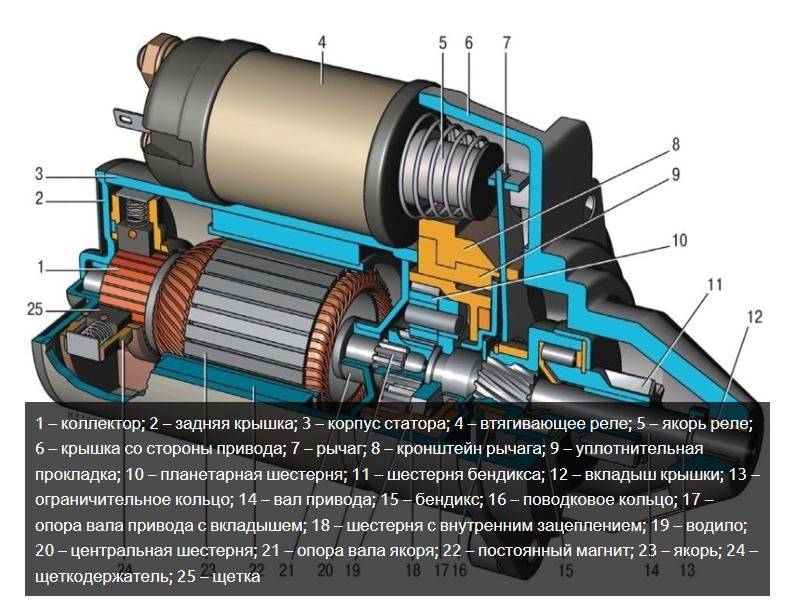

Общее устройство автомобильного стартера с планетарным редуктором приведено на рис. 1.

***

Требования, предъявляемые к стартеру

Как и к другим механизмам и устройствам автомобилей, к стартеру предъявляются общие требования — минимальные габариты и масса, длительная и надежная работа в режиме штатных нагрузок, а также удобство технического обслуживания и ремонта.

К специфическим требованиям, обусловленным назначением и условиями работы стартера можно отнести следующее:

Стартер должен развивать мощность, достаточную для преодоления моментов сил сопротивления в интервале температур окружающей среды, на который рассчитана эксплуатация машины и ее двигателя. Повышение температуры стартера во время пусковых циклов не должно приводить к изменениям, отрицательно влияющим на его работоспособность. Для различных типов транспортных средств используются стартеры различной мощности. Так, на легковых автомобилях мощность стартера может составлять

1…2.2 кВт; на грузовых – 4…8 кВт; на тракторах – 1,6…4 кВт; на тяжелой дизельной спецтехнике – до 9 кВт и даже более.

Частота вращения якоря электродвигателя стартера должна обеспечивать пусковую частоту коленчатого вала и уверенный пуск двигателя в интервале эксплуатационных температур.

Якорь стартера должен иметь надежный привод к коленчатому валу при пуске двигателя и автоматически отключаться от него после осуществления пуска. Конструкция стартера и зубчатая передача должны обеспечивать надежный ввод шестерни в зацепление и передачу коленчатому валу двигателя вращающего момента.
Шестерня привода стартера не должна самопроизвольно входить в зацепление с венцом маховика. Муфта свободного хода привода должна защищать якорь от механических повреждений после пуска двигателя.

Тяговое реле стартера должно обеспечивать ввод шестерни в зацепление и включение стартера при снижении напряжения на клеммах аккумуляторной батареи до 75% номинального (для 12-вольтовой батареи стартер должен быть работоспособен при напряжении 9 В, для 24-вольтовой — при 18 В) при температуре окружающей среды 20±5 °С.
Контакты тягового реле должны оставаться замкнутыми при снижении напряжения на выводах стартера до 5,4 и 10,8 В при номинальных напряжениях соответственно 12 и 24 В.

Контактные узлы электродвигателя стартера должны выдерживать существенное повышение температуры в момент пуска.

Поскольку стартер обычно располагается вблизи маховика и крепится сбоку на картере двигателя, возможно попадание загрязнений, воды и смазочного материала в корпус стартера, что крайне неблагоприятно отразится на его работе и может привести к отказу. Поэтому стартеры обычно выполняют в защищенном исполнении, а для транспортных средств, рассчитанных на эксплуатацию в сложных дорожных условиях — в герметичном исполнении.

***

Работа стартера

Включение стартера производится поворотом ключа в выключателе зажигания 1 (рис. 2) по часовой стрелке в положение, при котором замыкаются контакты «50» и «30». При этом по обмотке 1 вспомогательного реле 4 включения начинает протекать ток.
Сердечник 3 реле намагничивается и притягивает якорь 5, замыкая контакты 6 и 7, через которые ток идет к обмоткам

10 (удерживающая) и 11 (втягивающая) втягивающего реле 12. При прохождении тока по обмоткам 10 и 11 сердечник 9 намагничивается и втягивает якорь 13.
Соединенный с якорем рычаг 14 поворачивается на оси 15 и вильчатым концом перемещает муфту свободного хода по шлицам вала якоря, вводя размещенную на муфте шестерню в зацепление с зубчатым венцом маховика.

В конце хода якорь с помощью контактного диска 8 замыкает через контакты 19 цепь рабочего тока обмоток стартера. При этом втягивающая обмотка 11 реле закорачивается и сердечник 13 будет удерживаться в рабочем положении только обмоткой 10, а якорь стартера начнет вращаться, обеспечивая пуск двигателя.
Отключение одной из обмоток втягивающего реле позволяет снизить потребляемую этим реле энергию от аккумуляторной батареи, и обеспечить эффективное вращение якоря электродвигателя стартера даже при не полностью заряженной аккумуляторной батарее.

При выключении стартера поворотом ключа в выключателе 21 зажигания против часовой стрелки размыкаются контакты «50» и «30», после чего под действием пружины 2 контакты 6 и 7 размыкаются, и ток перестает поступать на обмотки втягивающего реле. Под действием возвратной пружины якорь втягивающего реле вернется в исходное положение и рычагом 14 выведет муфту 16 с шестерней привода из зацепления с зубчатым венцом маховика.

На легковых автомобилях устанавливают унифицированные стартеры. Так, например, на автомобилях АЗЛК-2141 и ВАЗ-2105 применяют стартеры 35.3708 или СТ221. На автомобилях АЗЛК-21412 и ИЖ-21251 устанавливают унифицированный стартер 421.

3708.

В корпусе стартера укреплены винтами четыре стальных полюса, на которые надеты обмотки возбуждения. Три катушки сериесные, соединены последовательно с обмоткой якоря, а четвертая (шунтовая) включена параллельно обмотке якоря.
В остальных стартерах применяют по две сериесные и по две шунтовые катушки. Эти стартеры, как правило, имеют четырехполюсный четырехщеточный электродвигатель постоянного тока со смешанным соединением обмоток возбуждения.

Поскольку через сериесные обмотки при пуске двигателя протекает ток большой силы (до 5000 А), они, как и обмотки якоря, выполнены из медной ленты с большой площадью поперечного сечения. Одна катушка (шунтовая) включается параллельно обмотке якоря. Ее тонкая обмотка рассчитана на ток сравнительно небольшой силы.
Применение смешанного соединения обмоток возбуждения стартера позволяет получить бόльший крутящий момент на валу якоря в начале вращения коленчатого вала и более низкую частоту вращения самого якоря на холостом ходу.

Это улучшает условия работы муфты свободного хода привода, уменьшает износ втулок вала якоря и предотвращает его «разнос».

***

Крепление стартера на двигателе

Обычно стартер располагают сбоку картера двигателя, при этом крышка со стороны привода обращена в сторону маховика и входит в специальное отверстие, выполненное на картере сцепления.
Крепление стартера к картеру сцепления осуществляется консольно болтами или шпильками посредством фланца, выполненного на головке со стороны привода. В зависимости от массы стартера крепление может осуществляться двумя или тремя резьбовыми элементами.

Тяжелые стартеры мощностью более 4,4 кВт с диаметром корпуса 130…180 мм устанавливают в углублениях специальных приливов, выполняемых на картере двигателя. К посадочной поверхности прилива двигателя корпус стартера прижимается хомутами из стальных лент или литыми скобами.

Шестерня механизма привода может быть установлена между опорами под крышкой, или консольно за ее пределами. В этом случае в картере сцепления выполняется специальное гнездо с медно-графитовой втулкой, служащей опорой для свободного конца вала якоря стартера.

***



Устройство и работа стартера автомобиля ВАЗ-2109

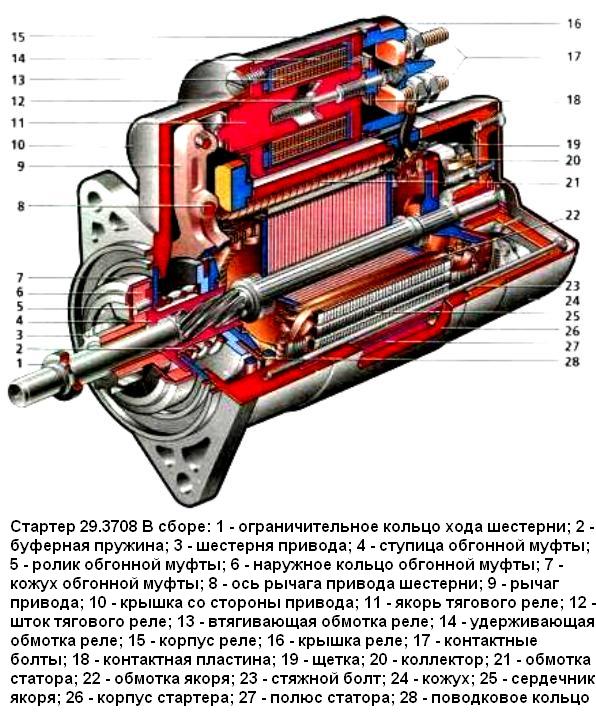

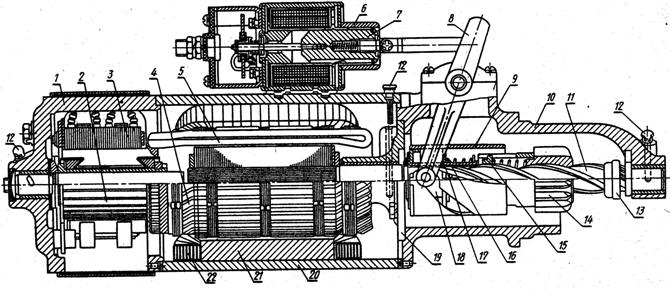

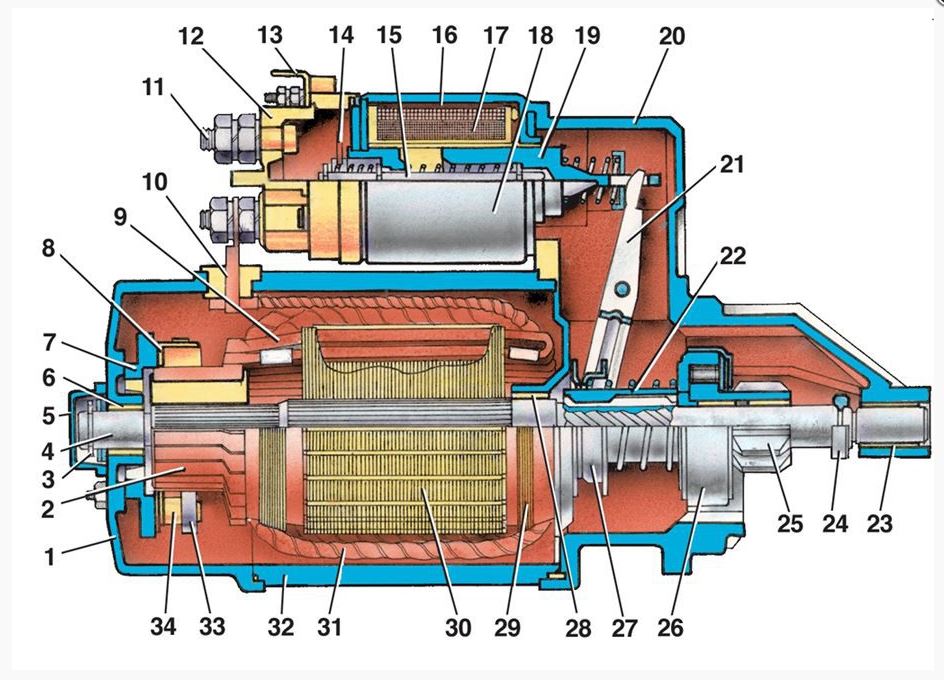

Стартер 29.3708 автомобиля ВАЗ-2109, устройство которого показано на рис. 3, работает следующим образом.
При пуске двигателя вращение якоря через винтовые шлицы вала 1 и ступицу 35 передается наружному кольцу 34 роликовой обгонной муфты 5.
Три ролика 4 муфты пружинами через плунжеры 38 смещаются в узкую сторону пазов наружного кольца 34 и всегда заклинены, а внутреннее кольцо

37 вращается как одно целое с наружным. При работающем стартере эффект заклинивания усиливается.

Ступица 35 муфты и шестерня 2, перемещаясь рычагом 8 по винтовым шлицам, входят в зацепление с зубчатым венцом маховика, и от вала 1 якоря через шестерню и маховик будет передаваться крутящий момент на коленчатый вал двигателя.

После пуска двигателя, когда электрическая цепь управления отключается, все подвижные части реле и механизмы привода стартера займут исходное положение под действием пружины втягивающего реле и буферной пружины 33.

Если двигатель начнет работать, а стартер не будет выключен, зубчатый венец маховика заставит шестерню вращаться с более высокой частотой, чем вращается наружная муфта 34 со ступицей 35. При этом ролики 4 с помощью пружин сдвинутся по наклонной поверхности пазов в широкую часть и позволят наружному кольцу вращаться свободно, не передавая усилие на вал якоря, что предупреждает поломку стартера.

Если при перемещении привода зуб шестерни стартера совпадает с зубом венца маховика, буферная пружина 33 привода сожмется больше, позволяя рычагу 8 перемещаться дальше и замкнуть электрическую цепь стартера. Когда якорь повернется на некоторый угол, шестерня под действием буферной пружины сразу же войдет в зацепление с венцом маховика.

Учитывая, что при пуске (особенно холодного двигателя) стартер потребляет ток большой силы, продолжительность его включения не должна превышать 5…10 с, а промежуток между включениями должен быть не менее 20…30 с.

Устройство отдельных элементов конструкции стартера рассмотрим на примере стартера 29.9708, применяемого на автомобилях ВАЗ-2109.

Щетки стартера

В электродвигателе стартера используются четыре медно-графитовые щетки 19, установленные в щеткодержателях, прикрепленных к крышке 24. К двум щеткодержателям положительных щеток, изолированным от крышки пластмассовыми пластинами, присоединяются выводы сериесных катушек.
Другие два щеткодержателя, к одному из которых присоединен вывод шунтовой катушки, приклепаны к крышке 24, т. е. соединены с «массой», и в них вставляются отрицательные щетки. Все щетки прижимаются к коллектору специальными спиральными пружинами.
Форма щеток может быть разнообразной (рис. 4), в соответствии с конструктивными особенностями щеточного и коллекторного узла стартера.

Якорь стартера

Якорь состоит из вала 1 и напрессованных на него сердечника 25 с обмоткой 25 и коллектора 18. Обмотка уложена в пазы сердечника, набранного из тонких пластин электротехнической стали. Концы обмотки выведены на изолированные друг от друга пластины коллектора.
Коллекторы могут выполняться торцовыми (ВАЗ-2109, ЗАЗ-1102, АЗЛК-2141, ВАЗ-2105 и др.), или цилиндрическими (преимущественно, стартеры грузовых автомобилей).
Торцовой коллектор выполняется в виде пластмассового диска с залитыми в него медными пластинами; такая конструкция позволяет уменьшить длину стартера.
Цилиндрические коллекторы выполняются на пластмассовом трубчатом основании. Такая конструкция обеспечивает равномерный износ щеток по длине рабочей поверхности, а также бόльшую поверхность контакта щеток и коллектора.

Вал якоря вращается в двух пористых металлокерамических втулках 21, пропитанных маслом и запрессованных в крышки стартера. Втулки могут быть и медно-графитовыми. В некоторых стартерах (например, ВАЗ-2109) вал якоря стартера имеет только одну опорную втулку в крышке стартера, а вторая опора предусмотрена в картере сцепления.
В стартерах грузовых автомобилей обычно используется три опорных втулки для поддержания якоря – в крышках и промежуточной опоре.

Втягивающее реле

Втягивающее реле 10 устанавливается сверху на корпусе стартера и состоит из корпуса со втягивающей 11 и удерживающей 12 обмотками, крышки 15 с контактными болтами 17 и якоря 9 со штоком 13, сердечником 14 и контактными пластинами.

Крышки стартера

Передняя крышка стартера (иногда ее называют головкой стартера) имеет фланец, которым стартер крепится к картеру сцепления. В этой крышке на валу якоря смонтирован привод стартера. Если крышка является опорой якоря, в ней запрессовывается опорная втулка. Опорная втулка передней крышки изнашивается быстрее, чем втулка задней крышки, поскольку она испытывает бόльшую нагрузку во время работы стартера.

Задняя крышка служит опорой для одного из концов якоря, а также для крепления щеточного узла. Для предотвращения попадания грязи и влаги в стартер задняя крышка закрывается металлическим чехлом с уплотнительной прокладкой.

***

Принцип работы стартера проще понять, просмотрев видеоролик, представленный ниже.

***

Механизм привода стартера



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Стартер на Ваз 2106: устройство, замена, ремонт

Стартер Ваз 2106  – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле. Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

Конструктивные особенности

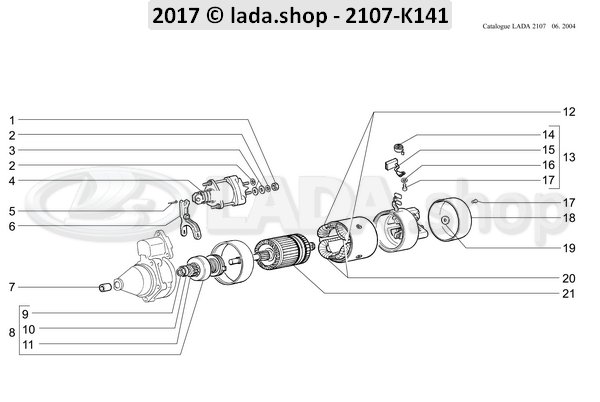

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

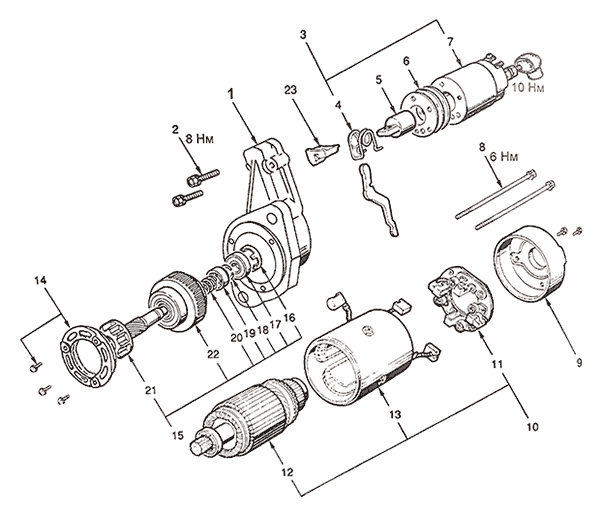

Приводим схему «Редукторный стартер на Ваз 2106»:

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.

2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.

3. Убираем щиток.

4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.

5. Также отворачиваем нижний крепежный болт.

6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.

7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.

8. Стартер вынимается движением вверх.


Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

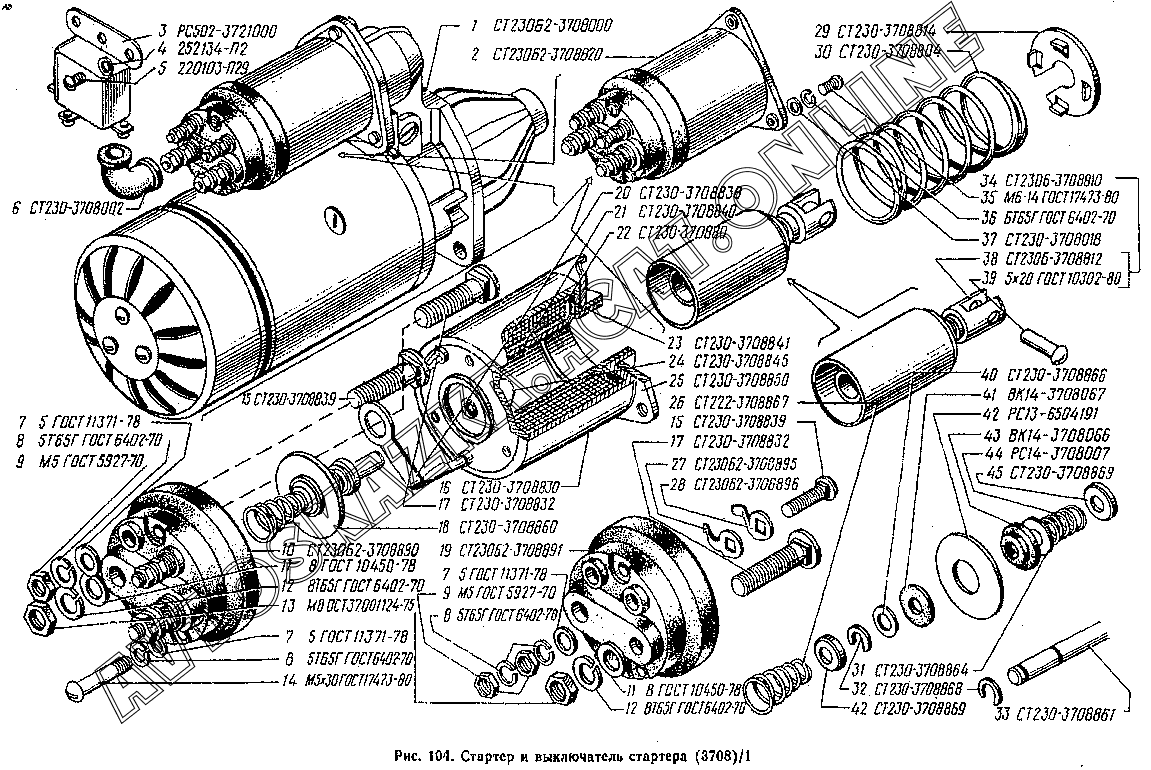

Конструкция стартеров — Энциклопедия по машиностроению XXL

Конструкция. На фиг. 45, а приведена конструкция стартера с механическим включением и дистанционным управлением типа СТ-15 для автомобиля ЗИС-150.  [c.324]

Фиг. 45а. Конструкция стартера СТ-15 для автомобиля ЗИС-150 ЯР—включающий рычаг В —втулка привода Л — буферная пружина Я/—шестерня ЯЛ1— наружная часть муфты свободного хода (составляющая одно целое с шестерней) Р — ролики 3 — якорь электромагнита ШВ — шток выключателя ДР —добавочное реле.

Па автобусах ЗИС-154 устанавливается стартер СТ-30 мощностью 4 л. с. при номинальном напряжении 12 в. Конструкция стартера аналогична стартеру СТ-25. Электрическая схема отлична тем, что начало двух обмоток возбуждения II удерживающей обмотки У О соединено с массой (рис. 168). При нажатии кнопки 4 ток от аккумуляторной батареи 6 поступает по массе и двум параллельным цепям через удерживающую обмотку УО, зажим 1, кнопку стартера 4 к зажиму — аккумуляторной батареи и одновременно от массы в обмотки возбуждения стартера, щетки и якорь к клемме 5, втягивающую обмотку ВО, зажим 1 и через кнопку стартера к зажиму — аккумуляторной батареи 6. Под действием магнитного поля обмоток УО ж ВО сердечник втянется, и шестерня стартера войдет в зацепление с зубчатым венцом маховика. При этом медный диск 2 замкнет контакты 3 и обмотках возбуждения и якоря достигнет наибольшей величины и стартер  [c.291]

Для пуска карбюраторных двигателей применяются в основном две схемы, отличия которых обусловлены конструкцией стартера.  [c.152]

Конструкция стартера СТ-26 с реле привода и механизмом привода показана на рис. 64. Реле привода расположено на корпусе стартера и имеет две обмотки втягивающую 6 12 на рис. 63), включенную последовательно обмотке якоря стартера, и удерживающую обмотку 4 11 на рис. 63), включенную параллельно.  [c.126]

Для пуска двигателя из кабины на автомобилях устанавливают электрический двигатель постоянного тока — стартер. Принципиально конструкция стартера мало отличается от конструкции генератора. При включении стартера якорь его, на конце которого установлена шестерня, входящая в зацепление с зубчатым венцом маховика, начинает вращать коленчатый вал двигателя.  [c.145]

Передаточные числа зубчатых передач от шестерни к венцу маховика у электростартеров составляют 9—18. В тех случаях, когда требуется большее передаточное число, в стартер встраивается дополнительный понижающий редуктор, но при этом усложняется конструкция стартера, снижается Д ПД передачи и надежность работы привода. Пределы передаточного числа встраиваемого в стартер редуктора выбирают из условия надежной работы механизма привода и возможности конструктивного оформления стартера, обеспечивающего рациональную компоновку его на двигателе.  [c.55]

На фиг. 73 показана конструкция стартера большой мощности (типа СТ-25, СТ-26 и СТ-30) для дизельных автомобилей МАЗ-200, ЯАЗ-210 и автобуса ЗИЛ-154. Этот стартер имеет механизм с самовыключением шестерни при пуске двигателя, что предохраняет его от разноса, возможного в других конструкциях вследствие заедания муфт свободного хода.  [c.146]

В разрабатываемых конструкциях стартеров в целях снижения потребляемого тока и оборотов при наибольшей мощности будет увеличено число пазов сердечника якоря и уменьшено сечение провода, что позволит применять аккумуляторные батареи меньшей емкости. Одновременно внедряется привод с принудительным перемещением шестерни по спиральным пазам вала, что обеспечит безударное зацепление ее с венцом маховика. При такой системе привода уменьшаются габариты тягового реле стартера.  [c.5]

Вследствие большого сечения и малой длины проводников обмотки якоря и обмотки возбуждения стартер обладает очень малым сопротивлением, поэтому в момент включения стартера, а также при полном торможении якоря, когда в его обмотке не индуктируется обратная э. д. с., пусковая сила тока в зависимости от конструкции стартера достигает 285—800 а. При холостом ходе якоря сила тока снижается до 35—110 а.  [c.152]

Конструкция стартера и зубчатая передача должны обеспечивать надежный ввод шестерни в зацепление и передачу коленчатому валу двигателя вращающего момента. Шестерня привода стартера при толчке, ударе или при прочих изменениях ускорения вдоль оси якоря стартера не должна самопроизвольно входить в зацепление с венцом маховика. Муфта свободного хода привода стартера должна защищать якорь от механических повреждений.  [c.25]

По конструкции стартеры имеют много общего с генераторами постоянного тока.  [c.112]

Конструкция стартера аналогична конструкции, рассмотренной выше, но размеры и вес стартера значительно больше. Перемеш,ение приводной шестерни 5 (фиг. 210) стартера СТ-26 осуш,ествляется при помош,и тягового реле 1, включаемого с помощью пускового переключателя типа ВК-ЗОБ.  [c.333]

Работы в области совершенствования электродвигателей позволили создать простую и достаточно легкую конструкцию стартера с возбуждением постоянными магнитами и с понижающей передачей.  [c.83]

При пуске дизелей стартерами, как и при их пуске пусковыми бензиновыми двигателями, в их конструкциях предусматривают дополнительные устройства для подогрева всасываемого воздуха и камер сгорания (электрические спирали накаливания, запальные фитили), а также декомпрессоры — приспособления, уменьшающие компрессию и обеспечивающие в результате этого легкость прокручивания вала дизеля.  [c.423]

Примером снижения веса машин за счет удачного конструктивного решения может служить привод реверсивного тонколистового стана белой жести (Магнитогорский металлургический комбинат). В конструкции стана предусмотрены подшипники жидкостного трения. Коэффициент трения этих подшипников 0,03—0,05, а в период пуска он увеличивается в несколько раз. Вследствие этого привод должен иметь мощность в 3—4 раза выше, чем требуется при эксплуатации. Однако установка дополнительного стартера для первоначального вращения валков (фиг. 72) позволила не увеличивать мощность привода, благодаря чему была получена значительная экономия материала и сокращение площадей машинного зала.  [c.180]

Катушки зажигания отечественного производства прежних выпусков представляли собой модификации основного типа ИГ-4085 и выполнялись без добавочного сопротивления. Катушки зажигания новой конструкции (типов Б-18 и Б-21 для автомобилей послевоенного выпуска) выполняются с добавочным сопротивлением — вариатором, закорачиваемым одновременно с включением стартера.  [c.312]

Включение шестерни происходит с ударом, а потому применение, этого привода возможно лишь при малых мощностях стартера (1—1,5 л. с.). Применение же этого механизма при больших мощностях требует введения дополнительных элементов (фрикционных амортизаторов и т. п.), в результате чего теряется простота конструкции.  [c.323]

Стартеры этого типа применимы при любых мощностях и, отличаясь солидной конструкцией и качественным выполнением, работают надёжно. Однако расчёт их сложен, и они трудны в производстве кроме того, из-за перемещения всего якоря, имеющего большой вес, при больших углах наклона (танки, вездеходы) они отказывают. Поэтому эта система не может считаться перспективной, хотя применение её и продолжается.  [c.324]

Примером этой конструкции может служить инерционный стартер (фиг. 58 и 59), изготовляемый как с ручным приводом, так и с приводом от небольшого электромотора. В по-  [c. 333]

Существующие конструкции электростартеров различаются между собой лишь способами осуществления сцепления шестерни стартера с венцом маховика.  [c.334]

В некоторых конструкциях сжатый воздух подаётся к специальному пусковому двигателю. Пневматические стартеры выполняют обычно поршневыми или шестерёнчатыми. Характеристика таких пневматических стартеров идентична по форме характеристике электростартера. Крутящий момент от максимума уменьшается по мере возрастания числа оборотов. Пневматические стартеры в дизелях нашли относительно малое распространение.  [c.335]

Наиболее просты по конструкции, надежны в эксплуатации и имеют наименьшую массу струйные стартеры. Они представляют собой свободную турбину, приводимую во вращение сжатым воздухом, подаваемым от небольшого по мощности турбогенератора. На рис. 5.4.1 показана схема запуска ТВД со свободной турбиной. При помош и стартера (этап I) осуществляется раскрутка компрессора с турбиной двигателя до заданной частоты вращения вала. Потребная мощность стартера  [c.248]

Конструкция и работа стартера. Стартер (рис. 76) состоит из корпуса (статора) 9 и якоря 11. В металлическом корпусе 9 укреплены четыре полюса 2, вокруг которых размещены изолированные обмотки возбуждения 3, выполненные из медных шин. Один конец обмотки возбуждения подключен к изолированной клемме на корпусе, а второй — к изолированным положительным щеткам. Сердечник якоря на-  [c.97]

Обкатка двигателей ведется на стендах БС-129-000 конструкции АвтоВАЗтехобслуживания (рис. 4.34). Сначала на установленном на стенде двигателе проверяют уровень масла (между отметками min и max ). К двигателю подключают систему охлаждения, топливную систему стенда, трубу отвода отработавших газов, соединения в системе зажигания и в цепи контрольных приборов. Затем прокручивают двигатель стартером при отключенном зажигании для заполнения системы смазки маслом. После этого двигатель запускают. Пользуясь стробоскопом, регулируют опережение зажигания при 750—800 об/мин.  [c.318]

По конструкции коллектор стартера отличается от коллектора генератора своей массивностью, т. е. пластины имеют большее поперечное сечение, что вызвано большой величиной тока.  [c.279]

Стартер современного автомобиля (рис. 8.1) состоит из электродвигателя постоянного тока 10, механизмов привода и управления. Конструкция электродвигателей почти одинакова у всех стартеров. Они изготовляются четырехполюсными. Наиболее часто применяются электродвигатели последовательного возбуждения. Именно при последовательном возбуждении обеспечивается характеристика электродвигателя, наиболее благоприятная для обеспечения пуска. Недостатком этих двигателей является значительная частота вращения якоря в режиме холостого хода. При этом возрастают центробежные силы, действующие на якорь,  [c.134]

Включение стартера осуществляется электромагнитным реле. Оно имеет втягивающую 21 и удерживающую 22 обмотки, намотанные на латунную втулку. Удерживающая обмотка намотана поверх втягивающей и ее сопротивление больше. Обмотки имеют один общий конец, который соединен с выводом 17, закрепленным на пластмассовой крышке 19. Другой конец удерживающей обмотки соединен с корпусом. Втягивающая обмотка вторым концом соединена с болтом, имеющим вывод 16. Обмотки защищены отх механических повреждений корпусом 23, который является также магнитопроводом реле. Внутри латунной трубки, на которой намотаны обмотки реле, свободно перемещается якорь 24. Пружина 25 удерживает якорь в исходном положении. Контактный диск 20 изолирован от штока, на котором он установлен, изоляционными шайбами и втулкой. Конструкция такова, что диск может перекашиваться и перемещаться на штоке за счет сжатия пружины. Такое конструктивное решение обеспечивает хороший контакт с контактными болтами, имеющими выводы 16 и 32. К выводу 32 (рис. 8.2, б), который на рис. 8.2, а не виден, при установке стартера на автомобиль присоединяется положительный вывод аккумуляторной батареи. Пружина 18 удерживает шток с диском 20 в исходном положении (контакты разомкнуты).  [c.137]

В конструкции стартера применяется ряд нововведений, направленных на повышение надежности, увеличение срока службы и облегчение пуска. Для обеспечения работоспособности стартера в тяжелых условиях эксплуатации при большой запыленности, а также при попадании на стартер грязи, воды, масла и дизельного топлива, он выполнен со степенью защиты 1Р67 по ГОСТ 14254—69. Практически это означает, что конструкция стартера полностью герметизирована и возможность попадания внутрь грязи, влаги и любых других посторонних тел или веществ совершенно  [c.67]

В местах установки стартеры подвержены воздействию влаги, масла, грязи. Конструкция стартера предусматривает защиту его от них (лучше защищены стартеры большегрузных автомобилей). Степень защиты стартера от проникнования посторонних тел и воды оговаривается в стандартах и технических условиях на отдельные виды изделий. Герметизация стартеров обеспечивается установкой в местах разъема резиновых колец, применением резиновых сильфонов, втулок и дополнительных колец и пластических материалов.  [c.144]

Конструкция стартера предусматривает защиту его внутреннего пространства от грязи, воды и влаги. Лучше защищены от воздействия окружающей среды стартеры для большегрузных автомобилей. Герметичное пополнение исключает сообщение между внутренним пространством стартера и окружающей средой. Герметизация обеспечивается установкой в местах разъема резиновых колец 12 и 17 (см. рис. 40), применением пластмассовых втулок и уплотнительных прокладок из мягких пластических материалов. В стартере СТ142-Б места вывода об.моток тягового реле и стартера герметизируют резиновыми шайбами. Попадание в стартер и реле грязи, влаги, посторонних тел из картера маховика исключается благодаря установке резинового сильфона 19 и резиновой армированной манжеты 27 в промежуточной опоре 26. Герметизирующий сильфон не должен препятствовать регулированию механизма привода.  [c.86]

С 1986 г. на автомобилях устанавливается стартер 25.37.08, имеющий торцевой коллектор, а также три сериесных обмотки статора и одну шунтовую. Торцевой коллектор выполнен в виде пластмассового диска с залитыми в нем медными пластинами. В остальном конструкция стартера 35.3708 такая же, как у стартера СТ221. Тяговое реле — двухобмоточное.  [c.171]

Для конструкции стартера могут быть предложены различные варианты, но принцип один. Необходим аккумулятор энергии. Для запуска может быть использован небольшой запас перекиси водорода, разлагаемой в реакторе и подаваемой сжатым газом, либо же просто сам сжатый газ, поступаюпщй даже без  [c.115]

Особенностью конструкции стартер-генератора является наличие пусковой обмотки на главных полюсах магнитной системы (для работы в режиме электродвигателя при пуске дизеля), закрепление пластин на втулке коллектора с помощью общей гайки (вместо болтов), выполнение подшипниковых щитов в виде плоских дисков с окнами, закрытыми щитками. В остальном конструкция составных частей и правила эксплуатации стартер-генератора аналогичны ранее описанным электрома-  [c.227]

Стартеры с постоянным электромагнитом применялись в некоторых ранних конструкциях стартеров. Они имеют по сравнению с злектромегнитным возбуждением некоторые преимущества в вссе и простоте устройства.  [c.74]

Система запуска состоит из пускового двигателя (стартера), муфты включения, запального устройства и пускорегулирующей аппаратуры. В качестве пускового двигателя могут служить электростартеры, воздушные турбины или пневматические двигатели, газотурбинные стартеры, паровые турбины, ДВС и др. наиболее распространены электростартеры. Если запуск ГТД требует большой мощности (65—75 кВт), используют пусковые газотурбинные двигатели или несколько электростартеров. По массогабаритньш показателям преимущества имеют пусковые ГТД, однако их недостатком является сложность конструкции и соответственно меньшая надежность. Вспомогательный газотурбинный двигатель может использоваться также как источник сжатого воздуха для пусковой воздушной турбины  [c.68]

Конструкция. Конструкция и тип батареи должны быть приспособлены к коротким разрядам большим током (200—800 а), потребляемым стартером батареи такого типа называются стартерными. Чтобы при разряде на стартер напряжение на полюсах батареи падало возможно меньше, стартерные батареи должны иметь тонкие (2—3 мм) и пористые пластины и междуэлементные соединения (перемычки) большого сечения.  [c.290]

Малоразмерные турбины вспомогательного назначения (например, для привода насосов систем питания, для твердотопливных стартеров н т. д.), в особен-ностн при наличии парциальности и в тех случаях, когда их КПД имеет второстепенное значение, часто выполняются по схеме со ступенями скорости. Такая схема позволяет упростить конструкцию, а в некоторых случаях и снизить ее массу при заданной мощности на валу.  [c. 221]

Система охлаждения ТВД обычно входит в конструкцию двигателя. В некоторых случаях в системе охлаждения используется воздух, отбираемый от вентиляционной установки (рис. 4.10.1) и подаваемый для охлаждения в маслорадиаторы двигателей и ГР, в систему кондиционирования воздуха кабин вертолета, стартер-ге-ператоров, компрессора и выхлопных патрубков двигателей. Отбор мощности для вращения вентилятора маслорадиатора может осу-гдестпляться непосредственно от вала РВ (рис. 4.10.1,6, в).  [c.235]

Диаграмма анализа разрушения Пеллини — Пьюзака. Одна из первых попыток анализа разрушения с учетом возникающего уровня напряжения и размера дефектов была сделана Пеллини и его коллегами. Прежде всего они приняли во внимание значительный объем данных, накопленных при исследовании материала разрушенных сосудов и других конструкций. При этом они сравнивали условия, при которых произошло реальное разрушение, и результаты лабораторных испытаний, в частности испытаний для определения температуры нулевой пластичности падающим грузом (рис. 13). В этом случае на одной поверхности образца с размерами 25 X 89 X X 356 мм образуется стартер трещины в виде на-плавленного валика из твердого металла с надрезом. Образец устанавливают на опоры и изгибают на определенный  [c.230]

Мотовоз ТГК2 Калужского машиностроительного завода является маневровым локомотивом. Двухосный экипаж мотовоза имеет жесткую наружную листовую раму 1 (рис.1) сварной конструкции, на которой установлены дизель 9, холодильник воды и масла 8, гидропередача 5 и вспомогательное оборудование. Для защиты от пыли и атмосферных осадков агрегаты закрыты металлическим капотом. Дизель запускается электрическим стартером от аккумуляторной батареи. В кабине машиниста 13 размещен стол, на котором сосредоточены основные приборы управления. Стол управления с левой и правой стороны имеет штурвалы 12, что позволяет управлять мотовозом с правой и левой стороны кабины машиниста, имеющей изоляцию 4. В зависимости от режима движения и нагрузки переключение ступеней скорости коробки перемены передач мотовоза осуществляется автоматически.  [c.4]

До настоящего времени электрический пуск двигателя производили от кислотных аккумуляторов, щелочные же аккумуляторы для этой цели не применялись, так как не допускали возможности получения тока в несколько сотен ампер вследствие большого внутреннего сопротивления. Благодаря работам советских аккумуляторщиков Абахаева, Аксенова, Андрющенко, Митягиной и др. разработаны конструкции щелочных аккумуляторов, удовлетворяющих требования стартера,  [c.146]

Пуск инерционным стартером. Принцип действия такого стартера основан на использовании кинетической энергии специального маховика. Этот маховик перед пуском двигателя раскручивается от руки или от электродвигателя до большого числа оборотов, после чего вращение маховика при помощи механизма включения передается коленчатому валу пускаемого двигателя. В некоторых конструкциях вместо специального маховика используют маховик пускаемого двигателя, устанавливаемый в этом случае свободно на коленчатом валу и соединяющийся с ним через фрикционную муфту. Во врёмя пуска двигателя маховик при выключенной муфте раскручивается от руки до необходимых оборотов, после чего муфта включается и коленчатый вал с маховиком вращается как одно целое.  [c.393]

Стартер СТ221 (рис. 8.5, а) выполняется с электромагнитным включением и дистанционным управлением. Номинальное напряжение стартера 12 В. Его конструкция существенно отличается от конструкции других стартеров.  [c.141]

---

Устройство стартера ВАЗ 2101 и принцип его работы

2018-05-24

Линейка автомобилей классической серии предусматривала установку простой системы запуска двигателя – стартера ВАЗ 2101 типа СТ-221. В 90-е годы он был заменен на более мощный стартер типа 35.3708.

Принцип работы и конструкция стартера

С точки зрения электроустановок стартер – это всего лишь электрический двигатель с цепью управления. Но постоянно подключенным к электросети автомобиля такой двигатель держать недопустимо. Маховик двигателя машины раскручивает обгонная муфта. Втягивающее реле обеспечивает механический контакт узлов стартера и двигателя. Режим работы прерывистый.

Стартер 2101 редукторный – это более предпочтительный вариант для установки в авто, потому что он меньше разряжает аккумуляторную батарею и обеспечивает запуск двигателя даже при крайне низкой температуре воздуха. Он долговечный и состоит из таких компонентов, находящихся в прочном герметичном корпусе:

• бендикс. Именно так называется на общепринятом жаргоне автомобилистов банальный привод стартера – муфта с шестерней;

• втягивающее реле. Название говорит само за себя, оно служит для зацепления шестерни бендикса с маховиком двигателя авто;

• планетарный редуктор. Это механический редуктор дифференциального типа, состоящий из центральной шестерни, промежуточных шестеренок и внешней шестерни (коронной), со сцеплением зубчатого типа;

• держатели щеток;
