Автор Екатерина Ларина На чтение 5 мин. Просмотров 6.5k. Опубликовано
В конструкции автомобиля нет ни одной лишней детали. Каждый элемент выполняет свою функцию, даже такая маленькая деталь, как крышка расширительного бачка. Большинство автовладельцев даже и не подозревает о том, что крышка используется не только для закрытия бака, но ещё и для стабилизации давления в нём. Поэтому ремонт крышки бачка для охлаждающей жидкости представляется одной из тех процедур, которую в случае необходимости придётся проводить своими руками.
Ремонт крышки расширительного бачка
Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя.
Ремонт крышки бачка включает в себя три этапа:
Разборка.
Чистка.
Замена элементов.
При этом все этапы вполне под силу выполнить даже водителю-новичку.

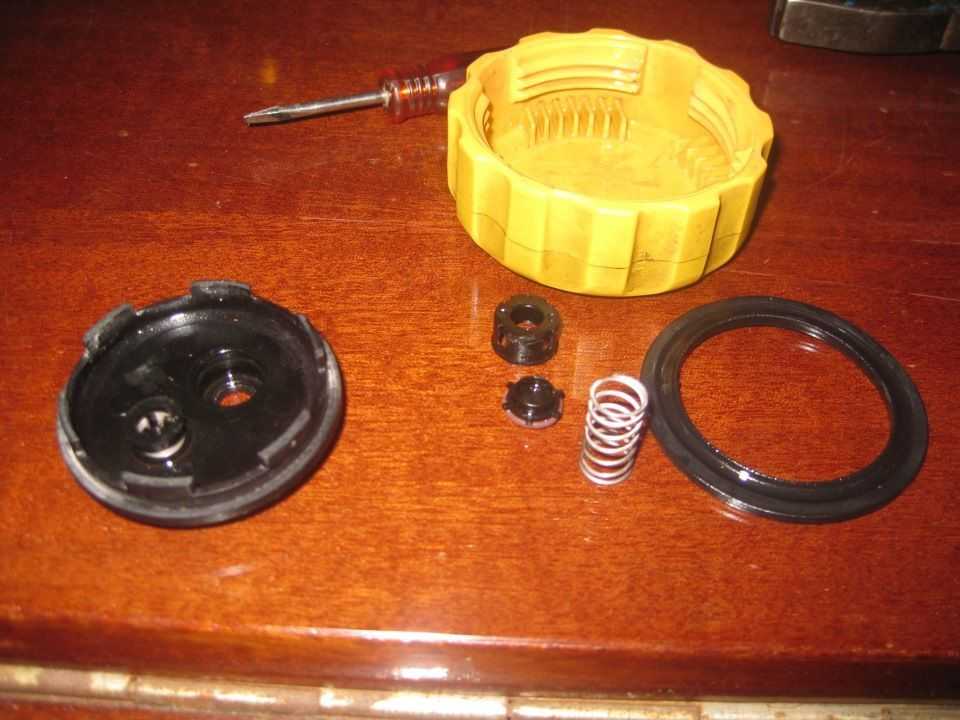

Как разобрать крышку
Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:
Выкрутить крышку из бака.
Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.
В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.
После чего снять пружинку, которая кроется под резиной.
Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.
На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.
Фотогалерея: порядок работ по разборке крышки
Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянииКак почистить крышку расширительного бачка
Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.Грязь, оседая на клапанах, значительно сокращает возможности их работы, поэтому периодически нужно осуществлять прочистку и промывку крышки.
Что делать, если не открывается крышка расширительного бачка
Если автовладелец давно не заливал охлаждающую жидкость в расширительный бачок, не интересовался состоянием крышки и в целом легкомысленно относится к работе системе охлаждения, то рано или поздно с ним может случиться следующая ситуация:
В большинстве случаев крышка расширительного бачка «залипает» из-за стравливания давления в системе. Вакуумный клапан как бы втягивает в себя воздух, из-за чего и сама крышка «втягивается» в бак и не может быть открыта.
Если крышка не откручивается, силу применять нельзя — можно повредить как элементы самой крышки, так и горловину бачкаДождаться, пока мотор остынет.
Закрыть крышку до упора.
Открутить её хотя бы на 90 градусов.
С силой потянуть вверх.
Это единственный способ снять крышку, так как при разреженном давлении в системе её нужно не откручивать, а вытягивать перпендикулярно вверх.
Если нет возможности сразу же заменить вышедшую из строя крышку расширительного бачка, можно быстро подручными средствами провести ремонт изделия. Вся процедура займёт не более 15–20 минут, что очень удобно в дороге, когда необходимо ехать дальше, а новой крышки с работоспособными клапанами под рукой нет.
- Автор: Екатерина Ларина
- Распечатать
Копирайтер, рукодельница, путешественник
Оцените статью:
(4 голоса, среднее: 3 из 5)
Поделитесь с друзьями!
назначение, устройство, как проверить крышку бачка
Устройство и эксплуатация автомобиля 20 февраля 2022 420 0
Содержание статьи
- 1 Для чего нужен расширительный бачок
- 2 Какое давление должно быть в расширительном бачке?
- 3 Как проверить крышку?
- 4 Лопается расширительный бачок
- 5 Кипит антифриз
- 6 Принцип работы и неисправности датчика уровня ОЖ
По состоянию антифриза в расширительном бачке можно многое сказать о состоянии двигателя. Через пробку водяного ресивера выходят выхлопные газы при пробое прокладки ГБЦ, а в самом бачке скапливается эмульсия при негерметичности теплообменника и микротрещинах блока цилиндра. Мы рассмотрим, как определить прорыв отработавших газов в водяную рубашку, какое давление должно быть в расширительном бачке системы охлаждения двигателя и как проверить исправность перепускных клапанов в крышке бачка.
Для чего нужен расширительный бачок
Пластиковый резервуар необходим для компенсации температурного расширения охлаждающей жидкости и хранения небольшого резервного объема антифриза для восполнения утечек. Расширительный бачок системы охлаждения находится в наивысшей точке водяной рубашки. На всех автомобилях бак с антифризом выполняет одну и ту же функцию, но есть небольшие отличия в зависимости от конструкции системы охлаждения.
На большинстве автомобилей с расширительного бачка выходят 2-3 штуцера. Через отверстие в нижней части происходит забор антифриза в систему охлаждения, а через верхние штуцера сбрасывается избыточное давление с наивысших точек системы охлаждения. Это препятствует завоздушиванию системы и облегчает удаление воздуха из рубашки охлаждения при ее первом заполнении после запуска двигателя. В крышке резервуара расположен компенсационный клапан, поддерживающий постоянное давление в системе охлаждения.
На многих моделях японской школы автомобилестроения расширительный бачок представляет собой обособленный резервуар, который объединен с системой охлаждения лишь трубкой небольшого диаметра, подключенной к основному радиатору.
В конструкции такого типа перепускной клапан, поддерживающий рабочее давление в системе, установлен в крышке радиатора охлаждения двигателя. При повышении давления в системе клапан в крышке открывается, перепуская излишки антифриза в расширительный бачок. Когда после остановки температура двигателя снижается, ОЖ уменьшается в объеме – в системе создается разряжение. Атмосферный клапан в крышке открывается, благодаря чему через трубку охлаждающая жидкость из расширительного бачка перетекает в радиатор.
Какое давление должно быть в расширительном бачке?
Благодаря уравнению Клайперона – Клаузиса мы можем увидеть, как с ростом внешнего давления увеличивается температура кипения жидкости.
Для стабильной работы двигателя в системе охлаждения должно поддерживаться давление 1,1-1,5 Атм. Это позволяет повысить температуру кипения антифриза и в то же время не требует значительного усложнения устройства жидкостной системы охлаждения.
Необходимое давление поддерживается благодаря системе клапанов, установленной в крышке бачка системы охлаждения. При нагреве и увеличении объема антифриза давление газов в крышке преодолевает сопротивление возвратной пружины, приподнимая тарелку парового клапана.
Когда антифриз остывает и уменьшается в объеме, в рубашке охлаждения создается разряжение. При выравнивании давления любая негерметичность приведет к образованию воздушной пробки в рубашке охлаждения двигателя. Чтобы воспрепятствовать завоздушиванию, в конструкции крышки бачка предусмотрен воздушный клапан. Он открывается при разряжении 0,03–0,1 кгс/см2, объединяя систему с атмосферой.
Как проверить крышку?
Наиболее достоверный способ проверки клапанов расширительного бачка – создание давления и разряжения в бачке при помощи насоса двойного действия. Насос имеет встроенный манометр и может создавать как избыточное давление, так и разряжение. Подключив его к верхнему штуцеру расширительного бачка, вы сможете произвольно изменять давление в расширительном бачке мотора, наблюдая за работой перепускных клапанов.
Альтернативные методы проверки:
- создание давления в системе при помощи насоса со встроенным манометром. Для теста подойдет любой ножной/ручной насос, который при помощи переходников вы сможете подключить к рубашке охлаждения двигателя. Так вы проконтролируете фактическое давление, при котором срабатывает паровой клапан;
В случае нерабочей крышки расширительного бачка не создавайте в системе давление более 2,5 Атм. Это убережет вас от риска повреждения радиатора, шлангов и соединений в системе охлаждения.
- проверка воздушного клапана. Открутите крышку бачка системы охлаждения, после чего сдавите патрубок подачи антифриза от термостата к радиатору. Не отпуская патрубок, закрутите крышку. Если атмосферный клапан работает, деформированный патрубок должен принять исходную форму;
- на прогретом двигателе необходимо аккуратно открутить крышку расширительного бачка. Если крышка работает правильно, вы услышите характерный звук сброса излишнего давления. Такой метод проверки позволяет установить случаи, когда паровой клапан в крышке зависает в открытом положении, из-за чего в рубашке охлаждения не создается необходимое избыточное давление.
Ни в коем случае таким методом нельзя проверять клапаны в крышках радиатора. Поскольку в системах такого типа антифриз контактирует с запорной тарелкой, при откручивании крышки на прогретом двигателе горячий антифриз будет выплескиваться наружу.
Лопается расширительный бачок
Как и любая деталь в подкапотном пространстве, ресивер системы охлаждения терпит частые перепады температур, вибрации и прочие механические нагрузки. Из-за этого со временем возможны трещины по корпусу или в местах выхода штуцеров, которые можно списать на «усталость» пластмассы. Тем не менее в случае неисправности расширительного бачка следует не только проверить исправность перепускных клапанов в крышке, но и правильность установки ресивера, расположения тосольных патрубков.
Неправильно уложенная магистраль может оказывать механическое давление на штуцер, что приведет к его отламыванию от корпуса. Если до поломки вы уже сталкивались с появлением течи антифриза в других местах, в системе явно повышенное давление. Обязательно проверьте наличие выхлопных газов в бачке, наличие воздуха в системе и работоспособность крышки.
Кипит антифриз
Распространенные причины, из-за которых антифриз бурлит в расширительном бачке:
- не создается необходимое избыточное давление;
- недостаточная теплоотдача основного радиатора охлаждения двигателя. В случае забитых сот внутри теплообменника уменьшается его проходное сечение, вследствие чего температура антифриза превышает точку кипения. Также двигатель будет перегреваться, если внешние соты радиатора загнуты, забиты пухом, пылью и грязью. Обязательно проверьте исправность вискомуфты, электрического вентилятора и цепи его включения. Как и термостат, вентиляторы должны срабатывать без опозданий;
Ситуация с засорением радиатора наиболее распространена на авто с наборной кассетой радиаторов, в которую входят интеркуллер, конденсор, охладитель жидкости ATF и т.п. Радиатор охлаждения двигателя всегда стоит последним, что в случае уменьшения воздушного потока, проходящего через соты, приводит к закипанию антифриза и перегреву двигателя.
- прорыв выхлопных газов в рубашку охлаждения двигателя. Нередко в таком случае ОЖ булькает в расширительном бачке, раздуваются тосольные патрубки. Отработавшие газы попадают в систему охлаждения через пробитую прокладку ГБЦ, микротрещины в головке блока цилиндра, БЦ. При этом греется расширительный бачок, возможно появление масла на поверхности антифриза и стенках корпуса бачка. Чтобы подтвердить прорыв выхлопных газов, вам потребуется газоанализатор.
Принцип работы и неисправности датчика уровня ОЖ
Устройство расширительного бачка ДВС современного авто предполагает наличие датчика уровня охлаждающей жидкости. В случае снижения объема до критической отметки, на панели приборов загорается индикатор перегрева двигателя, появляется информация о недостаточном уровне антифриза. В системах применяются датчики 2-х типов:
- датчик уровня на основе геркона. Внутри датчика находится пара контактов, которые замыкаются при воздействии магнитного поля. На оси датчика установлен поплавок с помещенным внутрь магнитом. Когда уровень жидкости снижается, поплавок опускается, магнит воздействует на контакты датчика. Среди наиболее распространенных неисправностей можно выделить разгерметизацию поплавка, его подвисание на оси, механическую поломку контактов геркона, образование паразитного сопротивления в цепи;
- датчик уровня на основании измерения проводимости среды. Если контактные штыри датчика не погружены в воду, сопротивление между ними близко к бесконечности. При заполнении бачка контакты погружаются в воду, между ними появляется сопротивление. Из-за небольшой силы тока в цепи даже незначительное паразитное сопротивление в цепи может нарушить работу системы. Окислы на контактах – наиболее распространенная неисправность.
Как должна работать крышка расширительного бачка
Всем привет! Темой нашего сегодняшнего разговора станет ответ на вопрос о том, как проверить крышку расширительного бачка своими руками. Хотя некоторые делают это ртом, все же не рекомендую ставить эксперименты над собственным здоровьем. Есть куда более простые и безопасные способы.
Как известно, расширительный бачок служит для хранения жидкости охлаждения. Только не путать с бачком для незамерзайки , которая используется в составе системы стеклоомывателя. Без антифриза или ОЖ (жидкости охлаждения) ваш ДВС долго не протянет.
Именно на этом бачке располагается специальная крышка. Ее правильнее называть именно клапанной крышкой. Устройство кажется простым, но в действительно на крышку возлагается большая ответственность.
Задачи крышки
Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.
При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.
Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.
Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.
Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.
Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.
Устройство крышки
Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.
Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:
- Лада Калина;
- Форд Фокус;
- Газель Некст;
- Дэу Ланос;
- Фольксваген Пассат;
- Лада Приора;
- ВАЗ 2110;
- Рено Логан;
- Опель Астра;
- ВАЗ 2114;
- Шевроле Лачетти и пр.
Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.
Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.
Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.
Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.
Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.
Признаки неисправностей
Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.
Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:
- из-под капота валит густой белый дым;
- двигатель перегревается, но печка остается холодной;
- срывает хомуты;
- разрывает трубки системы охлаждения;
- нарушается герметичность радиатора;
- разрывает бачок с жидкостью охлаждения;
- трубки сжимаются и не пропускают ОЖ;
- нарушается циркуляция антифриза по системе и пр.
Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.
Инструкции по проверке
Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.
Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.
Но многих интересует именно самостоятельная проверка. Она также возможна.
Тут нужно действовать по определенному алгоритму.
- Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
- При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
- Подождите, пока температура двигателя дойдет до рабочих параметров;
- Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
- Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
- При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
- Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.
Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.
Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.
Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.
Спасибо всем, кто нас читает и оставляет комментарии! Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!
(1 оценок, среднее: 5,00 из 5)
Система охлаждения в машине полностью герметичная, и с нагревом двигателя, охлаждающая его жидкость тоже нагревается. Из-за герметичности, при нагреве жидкости, в системе создается повышенное давление, жидкость начинает расширяться. До определенного момента, воздух, вытесняемый жидкостью, скапливается в бачке расширителя. Когда давление достигнет критической отметки, в крышке расширительного бачка срабатывает выпускной клапан, и весь избыточный воздух покидает систему охлаждения. Остывая, жидкость начинает сжиматься, угрожая создать декомпенсацию (повышенный вакуум), чтобы этого не случилось, в крышке бачка предусмотрен также и впускной клапан. Впускной клапан начинает срабатывать тогда, когда давление в бачке становиться ниже атмосферного. Впустив воздух, система выравнивает давление.
Обязательно посмотрите видео:
Последствия поломки крышки бачка
Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки. Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров. И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.
Как проверить клапана крышки
Избежать таких поломок поможет внимательность. Необходимо, хотя бы пару раз в месяц проводить визуальный осмотр двигателя и всех жидкостей автомобиля. Многое, конечно, неподготовленным взглядом не увидеть, но если возникли какие-то подозрения на работу двигателя и системы охлаждения, необходимо сразу обратиться к специалистам. А сама крышка, на исправность работы клапанов, проверяется довольно просто. Во-первых, она не должна быть грязной, окисленной и со следами коррозии. Во-вторых, внутренняя поверхность крышки должна быть всегда чистой, клапаны должны плавно продавливаться при нажатии на них пальцем. Если крышку поднести к уху и нажать на выпускной клапан, должен раздаться слабый звук, похожий на свист, а убрав палец с клапана, звук должен быть шипящим, как будто втягивается воздух. Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять. Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.
Если крышка расширительного бачка сломалась в дороге
Бывает и так, что поломка крышки, происходит во время дальней поездки, когда владелец не имеет возможности обратиться в авторемонт. В этом случае поможет один нехитрый метод. Разбирается крышка бачка и вынимается пружина клапана, что позволит избежать создания высокого давления в системе. Это позволит продолжить движение порядка 20-30 километров. Делая остановки после каждых 20-30 километров и давая жидкости немного остыть, можно доехать до ближайшего автосервиса, где специалисты устранят неисправность полностью.
Можно ли кататься с приоткрытой крышкой бачка? Смотрите видео:
И, напоследок, добрый совет. Проявляйте внимательность к своему железному коню, и он не будет подводить в самый неожиданный момент.
Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.
Главная функция пробки бачка
Во время работы силового агрегата в его системе охлаждения растёт давление. Это вызвано нагревом охлаждающей жидкости. Повышенное давление требует постоянной регулировки. Именно для этого и применяется крышка расширительного бачка. Поддержка стабильно высокого давления помогла сместить момент закипания жидкости в системе. При обычном атмосферном давлении вода закипает при температуре 100°C, а антифриз – около 120 °C. Нормальная температура для большинства современных двигателей практически вплотную приблизилась к этим отметкам.
В некоторых ситуациях температура ОЖ стремительно возрастает. Чтобы предотвратить перегрев двигателя и необходимо повышение давления. Это сопровождается ростом температуры кипения жидкости. В связи с этим специалисты пришли к выводу, что для предотвращения кипения жидкости в системе охлаждения двигателя при непродолжительном, но значительном его нагреве, необходимо поддерживать стабильное давление в системе в диапазоне от 1,1 до 1,5 кгс/см 2 . Этого вполне достаточно, так как при более высоком давлении придётся оснащать двигатели более надёжными и прочными компонентами системы охлаждения.
В связи с этим крышка бачка должна поддерживать давление до требуемого значения, после достижения которого она выпускает воздух, находящийся внутри бачка.
Как работает расширительный бачок
Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см 2 , этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.
Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.
В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.
Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см 2 . Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.
Признаки неисправности пробки расширительного бачка
В большинстве случаев водитель уделяет внимание крышке в случае кипения охлаждающей жидкости без серьезных причин. В некоторых случаях жидкость может выбрасываться в подкапотное пространство. Если при этом температура двигателя находится в пределах нормы, виновником обычно является именно пробка бачка.
Ещё одна возможная причина – выход из строя впускного клапана, в результате чего в системе оказался воздух. Он сформировал пробку, наличие которой препятствует правильной циркуляции жидкости.
Последствия неисправности крышки расширительного бачка могут быть крайне неприятными:
- повреждение патрубков из-за естественного износа или низкого качества детали;
- разрыв корпуса термостата;
- течь в основном радиаторе или радиаторе печки;
- разрыв расширительного бачка.
К таким неприятностям приводит чрезмерно высокое давление в системе охлаждения силового агрегата. Виновником этого является неисправная крышка.
Как проверить крышку расширительного бачка и предотвратить негативные последствия?
- На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
- Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
- На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
- Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
- Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.
Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.
Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см 2 , а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.
Купили новую крышку, а она не работает?
Если проверка новой крышки расширительного бачка показала, что один или оба клапана неисправны, деталь можно попробовать доработать. Очень часто с этой проблемой сталкиваются владельцы автомобилей ВАЗ 2110 и 2114. Обычно клапана работают неправильно по причине использования производителем слишком жестких пружин.
Сначала нужно разобрать крышку с помощью плоской отвертки и пассатижей. Во время разборки запоминайте, как именно были установлены все компоненты, так как пружинки могут разлететься в разные стороны. После разборки необходимо уменьшить длину пружин. Большая пружина для клапана сброса давления укорачивается на один виток, а меньшая – на два.
Пружину предохранительного клапана (большую) необходимо укорачивать с учётом того, когда именно сработал клапан во время проверки крышки. В этом деле главное не переусердствовать. А вот со второй пружиной всё намного проще – она должна создавать хотя бы минимальное давление на впускной клапан в момент его закрытия. После доработки крышки все компоненты надо собрать в обратном порядке. Проверку пробки необходимо выполнить повторно, чтобы убедиться в том, что клапана срабатывают своевременно.
Крышка расширительного бачка ВАЗ — как проверить и доработать? Как проверить работу крышки расширительного бачка на автомобиле ВАЗ
Содержание статьи
- 1 Какие функции выполняет крышка расширительного бачка?
- 2 Как правильно проверить крышку и устранить проблему
- 2.1 Диагностика элемента на автомобилях моделей Калина, Приора, Газель
- 3 Устройство и принцип работы крышки
- 4 Модернизация клапана крышки ВАЗ 2110(2112)
- 5 ОСАГО на прицеп: нужна ли страховка, разбираемся детально
- 6 Как проверить крышку расширительного бачка и предотвратить негативные последствия?
- 7 Как определить неисправность крышки расширительного бачка автомобиля? Какие последствия возможны?
- 8 Что представляет собой расширительный бачок
- 9 Как доработать неисправную крышку бачка на ВАЗ 2109?
- 10 Чем заклеить расширительный бачок ( фото)
- 11 Заливаем новый антифриз в ВАЗ 2170
- 12 Прицепы Респо: обзор продукции, отзывы владельцев
- 13 Как поменять расширительную емкость на новую
- 14 Признаки неисправности пробки расширительного бачка
- 15 Как работает расширительный бачок
- 16 Неисправности крышек бачка и их последствия
- 17 Как самому проверить крышку на «Приоре», «Гранте», «Калине»
- 18 Проверка крышки на моделях ВАЗ 2108 – 2116
- 18. 1 Осмотр элемента на ВАЗ 2108/2109
- 18.2 Диагностика пробки на ВАЗ 2110—2112
- 18.3 Проверка детали для охлаждающего контура на ВАЗ 2113—2116
- 19 Крышка расширительного бачка: как устроена, зачем нужна и как проверить
- 20 Замена или ремонт?
- 21 Как проверить крышку и выявить проблемы?
- 22 Что необычного в крышке бачка с охлаждающей жидкостью
- 23 Видео — Течет крышка, что делать?
- 24 Как проверить крышку расширительного бачка
- 25 Крышка расширительного бачка — назначение, поломки
- 26 Убираем воздушную пробку на Приоре
- 26.1 Первый способ:
- 26.2 Второй способ:
Какие функции выполняет крышка расширительного бачка?
Если разобраться в работе системы охлаждения, то можно увидеть, что в процессе ее работы, внутри создается определенное давление. Дело в том, что при нагревании любая жидкость расширяется, что и создает давление внутри системы.
Ни один автомобильный производитель не борется с этой проблемой. Дело в том, что давление позволяет повысить температуру кипения охлаждающей жидкости, а значит, уменьшить риск ее утечки вследствие закипания.
Разность давлений внутри системы и в обычной атмосферной среде заключается в герметичности системы, куда расширяющейся жидкости деться просто некуда. Однако есть обратная сторона медали. Повышенное давление может разорвать бачок или патрубки системы охлаждения. Что приведет к мгновенному перегреву двигателя и выходу его из строя. Чтобы этого не случилось, избыточное давление системы охлаждения необходимо периодически сбрасывать. Именно для этих целей была разработана крышка расширительного бачка.
Как правильно проверить крышку и устранить проблему
Первоначально окинуть взглядом деталь на предмет повреждений. Неосмотрительность-главный фактор, который может навредить всей охлаждающей системы и двигателя в целом. При покупке новой крышки следует ее проверить на наличие повреждений, так как возможен брак с магазина.
Если крышка без внешних дефектов, ее следует закрутить и завести двигатель. ДВС должен поработать, чтобы набрать рабочую температуру. После данного действия нужно осторожно прокручивать пробку против часовой стрелки. Должен появиться шипящий звук. Отсюда можно понять, что пробка, действительно, работает как надо.
Пока двигатель заведен, следует проверить толстые патрубки охлаждающего контура. Если в системе несоответствующее давление (низкое), то патрубки на работающем двигателе будут вдавленными.
Открутить крышку расширительного бачка и сдавить патрубок. После закрыть пробку и отпустить патрубок. Он должен прийти к изначальной форме при повседневном для силового агрегата давлении в охлаждающем контуре.
Лучшим вариантом для теста пробки бачка системы является насос с измерительным показателем уровня давления в контуре.
Диагностика элемента на автомобилях моделей Калина, Приора, Газель
Чтобы понять исправность крышки, нужно не только проверить ее состояние, но и произвести диагностику атмосферным воздухом. В специальных сервисных центрах используют оборудование-насос давления, которые нагнетают необходимое количество атмосфер. Им можно вычислить работоспособность клапанов в крышке расширительного бачка.
К примеру, у водителей на Приоре нет специального насоса, как ему проверить работоспособность крышки расширительного бачка?
Это интересно: Что делать если дверь автомобиля бьет током
Диагностика качества работы пробки будет менее точная, но все равно можно выявить неисправности работы клапанов:
- Сначала следует заглушить двигатель.
- Как силовой агрегат автомобиля немного постоит, выкрутить пробку с горловины расширительного бачка.
- Провести осмотр детали на наличие ярко выраженных дефектов. Осмотреть резиновый уплотнитель внутри крышки.
- Если пробка в исправном состоянии, вернуть крышку обратно и снова завести двигатель.
- Ожидать, пока двигатель не наберет штатную температуру.
- Взять пробку в руку и плавно откручивать до шипящего воздуха. Если он появился, то клапаны в пробке готовы к дальнейшей эксплуатации.
- Двигатель заглушить и дать постоять.
- Осмотреть прилегающих к контуру шлангов. Если они будут втянуты, то в системе давление ниже нормы. Соответственно, вакуумный клапан не справляется с регуляцией давления.
Устройство и принцип работы крышки
Для обеспечения требуемого давления, любая крышка расширительного бачка должна создавать герметично закрытую систему. Для сброса избыточного давления в ней предусмотрен специальный клапан, который открывается при повышении давления выше номинального значения. Как только давление будет сброшено, клапан закрывается и цикл повторяется до остановки двигателя.
После остановки мотора клапан сброса закрывается и открывается впускной клапан. Дело в том, что в процессе остывания, жидкость начинает снова сужаться, а значит и давление внутри системы должно прийти в норму. Для этого впускной клапан засасывает воздух и заполняет им пространство, которое было освобождено водой или антифризом. Таким образом, давление внутри системы охлаждения нормализуется и становится соответствующим атмосферному давлению.
Модернизация клапана крышки ВАЗ 2110(2112)
С большой вероятностью расширительный бачок ВАЗ 2112 как, собственно, и в 2110 модели выходит из строя именно из-за неисправности клапана, встроенного в крышку. Некоторые автомобилисты подходят к решению проблемы радикально, просверливая отверстие в пробке. Но это не совсем правильно, поскольку становится причиной “завоздушивания” системы охлаждения.
Можно несколько понизить максимальное давление и разницу в степени разряжения относительно давления окружающей среды, для чего необходимо будет разобрать пробку и настроить работу клапана. Тем самым вы гарантируете надежную работу бачка за счет более щадящих уровней давления. Также данный метод подойдет в случае выхода из строя клапана и необходимости срочного его ремонта.
Конструкция клапана предельно проста. Работает он за счет усилия двух пружин. Более большая отвечает за выпускной, а малая — за впускной. Подрезаете на большей пружине 1 виток, а на малой — два. Таким образом, стравливающий клапан теперь должен работать на давлении примерно в одну треть меньшем от номинального (около 100 кПа).
ОСАГО на прицеп: нужна ли страховка, разбираемся детально
- из-под капота валит густой белый дым;
- двигатель перегревается, но печка остается холодной;
- срывает хомуты;
- разрывает трубки системы охлаждения;
- нарушается герметичность радиатора;
- разрывает бачок с жидкостью охлаждения;
- трубки сжимаются и не пропускают ОЖ;
- нарушается циркуляция антифриза по системе и пр.
Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.
Как проверить крышку расширительного бачка и предотвратить негативные последствия?
- На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
- Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
- На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
- Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
- Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.
Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.
Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см2, а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.
Как определить неисправность крышки расширительного бачка автомобиля? Какие последствия возможны?
Начинающие автолюбители, как правило, не придают особого значения состоянию крышки расширительного бачка. Полагая, что её единственное предназначение – избежать потери антифриза из-за расплёскивания или испарения.
Но это справедливо лишь отчасти – крышка служит своего рода регулятором давления в системе охлаждения. Неисправность крышки расширительного бачка может привести к печальным результатам.
Например, если неисправна последствия такие – вытекание ОЖ из-за слетевшего патрубка и необходимость замены блока цилиндров или его головки.
Что представляет собой расширительный бачок
Рассмотрим конструкцию расширительного бачка ВАЗ-2110. Его заводской корпус выполнен из полупрозрачного мягкого пластика. Сверху у него имеются два отверстия: заливная горловина и посадочное место для датчика уровня хладагента.
Бачок расширительный ВАЗ-2110 оснащен тремя штуцерами, к которым подсоединены соответствующие шланги. К двум верхним «соскам» подведены пароотводящие патрубки основного и отопительного радиаторов. К нижнему штуцеру подсоединяется толстый заправочный шланг. Вот, в принципе, и вся конструкция.
Как доработать неисправную крышку бачка на ВАЗ 2109?
Многие владельцы автомобилей ВАЗ 2109 сталкиваются с такой проблемой, как неправильная работа крышки расширительного бачка. Ее клапан либо не может удержать давление, либо попросту не сбрасывает. В этом случае, виновата пружина, жесткость которой завод-изготовитель учел не правильно.
Вначале, крышку необходимо разобрать. Для этого лучше использовать плоскую отвертку и любые плоскогубции. Когда все детали будут на столе, необходимо снизить упругость предохранительной пружины. Для этого число ее витков уменьшается при помощи плоскогубций. Как правило, предохранительный клапан укорачивается на 1 виток, а все остальные на 2. После этого, упругость пружины снижается и крышка расширительного бачка снова готова к работе.
Вот так происходит ее доработка, как вы заметили, данную процедуру можно выполнить без помощи автомехаников и значительно сэкономит деньги на проведении ремонта
Чем заклеить расширительный бачок ( фото)
Лада 2114 чугунный скороход бортжурнал проверка пробки расширительного бачка
Расширительный бачок представляет собой компонент, играющий важную роль в рамках системы охлаждения автомобиля.
Основной его задачей является компенсация колебаний объема тосола или антифриза при воздействии высоких температур и давлений в рамках системы охлаждения. Комплектация данного компонента самым непосредственным образом зависит от особенностей и функций, которые необходимы для емкости под конкретные жидкости. Сразу стоит отметить, что автомобиль в целом, и каждый его отдельный компонент в частности в процессе эксплуатации испытывает на себе самые разнообразные и мощные нагрузки, включая термические, динамические, колебания давления, а также постоянную вибрацию и толчки. При поломке и возникновении трещин в расширительных бачках возможно вытекание охлаждающей жидкостей и существенное падение эффективности работы охлаждающей системы. Стоит сразу отдавать себе отчет, что протечка охладителя способна привести к перегреву и серьезным поломкам. После полного остывания охладителя когда уровень станет минимальным, можно отсоединить крепежи пластиковой емкости, отключить все шланги и снять сам бачок.
Лишняя жидкость из него сливается, и после очистки производится тщательный поиск места дефекта. Работа расширительного бачка непосредственным образом сопряжена с повторяющимися мощными деформациями. Постоянный цикл сужения и расширения в результате охлаждения и нагрева антифриза обеспечивает мощное механическое или гидравлическое воздействие на этот компонент. Учитывая, что в бачке находятся достаточно агрессивные и химически сложные жидкости, изготавливаются такие детали из инертных материалов, которые совершенно не поддаются химическому взаимодействию не только с маслом, но также и с клеями любых возможных марок. Именно поэтому стоит сразу отказаться от идеи простого поверхностного заклеивания трещин в бачке. Методики восстановления бачка Среди наиболее действенных методов, которые способны обеспечить хотя бы базовое сохранение функциональности, временную ликвидацию протечки на достаточно длительные периоды времени. Стоит отметить запаивание щели с применением металлической арматурной сетки, а также заклеивание эпоксидной смолой, холодной сваркой или специализированным герметиком, адаптированным для работы с такими видами пластика. Стоит помнить, что, обычные методы холодной сварки и даже использование эпоксидной смолы не способно дать длительный и надежный результат при ремонте. Данные методы обеспечат только более или менее комфортную доставку автомобиля до гаража или станции технического обслуживания. Постоянная эксплуатация компонента, где повреждения заполнены холодной сваркой либо эпоксидкой, приведет к разрушению соответствующих клеевых слоев и повторному появлению течи. Вне зависимости от выбранного метода алгоритм работы примерно одинаков. Нужно тщательно зачистить поверхность пластика от любых остатков тосола, пыли, грязи и жиров. Вполне можно воспользоваться растворителем или ацетоном. Учитывая, какие нагрузки испытывает на себе расширительный бачок, пластиковые заплатки на него в основном не подходят. Лучше воспользоваться металлической латунной сеткой, где имеются мелкие ячейки. Заплатка вырезается по форме трещины с соответствующими достаточными допусками. После этого она накладывается на поврежденный участок и припаивается к каждому из краев стыка. Если у вас имеются инструменты для пайки пластика, то это обеспечивает наиболее надежное и длительное соединение, поскольку применяется сама пластичная структура материала. Армирование металлической сеткой позволяет надежно скрепить трещины и не допустить их дальнейшего разрастания. В результате по всей площади будущей зарплаты образуется мощное армирование. Желательно также отшлифовать получившийся соединительный шов, зашпаклевать, загрунтовать и окрасить его поверху. Лучше всего для пайки воспользоваться специализированным паяльником с плоским наконечником мощность которого будет не менее 40 Ватт. Работать нужно предельно аккуратно, поскольку требуется только размягчать до жидкого состояния самые верхние слои и не допускать прожигания пластика насквозь. В случае, если в наличии паяльника не имеется либо использовать его невозможно, можно попробовать специализированные герметики с высоко адгезивными свойствами, такие как DoneDeal. Их неотъемлемым преимуществом является высокая способность склеивается с самыми разнообразными даже наиболее скользкими видами пластиков, при этом обеспечивается достаточно хорошая устойчивость к воздействию маслянистых жидкостей.
Заливаем новый антифриз в ВАЗ 2170
Чтобы устранить воздух и препятствовать образованию воздушной пробки в системе охлаждения, для начала необходимо слегка ослабить хомут шланга дроссельного узла и отсоединить его. Новая охлаждающая жидкость заливается в бачок до тех пор, пока она не начнет течь из снятого с дроссельного узла шланга. Как только это произойдет, установите шланг на место крепления и затяните хомут. Затем необходимо долить антифриз до заводской нормы таким образом, чтобы верхний слой был посередине между отметками Min и Max.
Доливание антифриза на Приоре
Если после замены жидкости система работает неправильно – значит в наличии воздушная пробка, которую необходимо убрать.
Чтобы своими руками устранить воздушную пробку, снова ослабьте хомут и снимите шланг с узла дросселя. Откройте крышку бачка, накройте ее чистой марлей или бинтом, далее следует продуть систему до момента появления жидкости из шланга, установить шланг обратно и надежно затянуть крепление. Все действия нужно проводить на остывшем двигателе. Способ, который предполагает устранение воздушной пробки с помощью отсоединения шланга от дроссельного узла, не рекомендуется, ввиду высокого давления в системе на прогретом двигателе.
Прицепы Респо: обзор продукции, отзывы владельцев
Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.
Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.
Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.
Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.
Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.
Как поменять расширительную емкость на новую
Если на вашем ВАЗ 2112 расширительный бачок вышел из строя, выход остается только один — замена. Опишем вкратце данную несложную процедуру, которую вам по силам выполнить за какие то 15 мин личного времени.
- 1. Частично сливаем охлаждающую жидкость в чистую емкость посредством дренажной пробки на радиаторе в достаточном количестве, чтобы без проблем снять пустой бак.
- 2. Ослабляем хомуты пароотводящего и заправочного шлангов и откидываем коммуникации охладительной системы ВАЗ 2110(2112) в сторону.
- 3. Отсоединив крепежный хомут, можно извлечь расширительный бачок ВАЗ 2110 из капота.
Признаки неисправности пробки расширительного бачка
В большинстве случаев водитель уделяет внимание крышке в случае кипения охлаждающей жидкости без серьезных причин. В некоторых случаях жидкость может выбрасываться в подкапотное пространство. Если при этом температура двигателя находится в пределах нормы, виновником обычно является именно пробка бачка.
Ещё одна возможная причина – выход из строя впускного клапана, в результате чего в системе оказался воздух. Он сформировал пробку, наличие которой препятствует правильной циркуляции жидкости.
Последствия неисправности крышки расширительного бачка могут быть крайне неприятными:
- повреждение патрубков из-за естественного износа или низкого качества детали;
- разрыв корпуса термостата;
- течь в основном радиаторе или радиаторе печки;
- разрыв расширительного бачка.
К таким неприятностям приводит чрезмерно высокое давление в системе охлаждения силового агрегата. Виновником этого является неисправная крышка.
Как работает расширительный бачок
Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см 2 , этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.
Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.
В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.
Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см 2 . Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.
Неисправности крышек бачка и их последствия
Негерметичная крышка расширительного бачка может стать причиной дополнительного и «не нужного» подсоса воздуха в систему. Дело в том, что если давление внутри системы станет соответствовать атмосферному, то жидкость начнет закипать при тех значениях температуры, при которых это должно происходить. Таким образом, произойдет утечка охлаждающей жидкости и последующий перегрев мотора. Последний может запросто выйти из строя.
Другая сторона проблемы – это образование воздушной пробки. Воздушная пробка передвигается наравне с охлаждающей жидкостью и мешает ей выполнять свои функции. Жидкость греется и закипает, что приводит к ее утечке, а зимой из-за воздушной пробки возможна плохая работа радиатора отопителя салона.
Самое страшное – когда крышка герметично закрыта, но перестала отдавать давление в атмосферу. При увеличении давления, ОЖ начинает выталкивать через соединения патрубков и прочие «дырки в системы». В лучшем случае все обойдется и вам придется лишь поменять крышку. В худшем – может запросто разорвать расширительный бачок и тогда ремонт обойдется намного дороже.
Как самому проверить крышку на «Приоре», «Гранте», «Калине»
Кажется, что достаточно выкрутить крышку из расширительного бачка и осмотреть её внутренности, чтобы понять специфику проблемы. Однако это не так. Например, в сервисных центрах используют специальные насосы давления, которые могут нагнетать нужное количество атмосфер. Создавая искусственное давление в системе охлаждения, прибор позволяет вычислить корректность срабатывания клапанов.
Прибор для диагностики крышек бачка ВАЗ имеет манометр и насос
Но у водителей нет этого дорогостоящего оборудования, поэтому приходится справляться с тем, что есть в стандартном гараже. Диагностика качества работы крышечки бачка будет менее точная, однако можно будет выявить основные неисправности клапанов:
- Заглушить двигатель.
- Выкрутить крышку с горловины бачка.
- Осмотреть изделие на наличие трещинок, вмятин, сколов. Может быть, разорвалась или сильно износилась уплотнительная прокладка.
- В том случае, если видимых повреждений нет, крышку следует закрутить обратно и завести мотор.
- Дождаться, пока двигатель нагреется до своей штатной температуры.
- Начать потихоньку выкручивать крышку с бачка.
- Если в процессе откручивания слышится свист выходящего воздуха (этот звук можно сравнить с выходом газов при открывании лимонада), то крышка находится в рабочем состоянии, так как она сдерживает давление в бачке и шлангах.
- После этого нужно снова заглушить двигатель.
- Осмотреть патрубки системы охлаждения. Если они втянуты внутрь, то плохо работает вакуумный клапан крышки, так как давление в системе предельно низкое.
Проверка крышки на моделях ВАЗ 2108 – 2116
У каждого поколения автомобилей, начиная с «восьмерки», технология обследования пробки бачка системы не особо различается. Разберемся по порядку.
Осмотр элемента на ВАЗ 2108/2109
Строение «восьмерок» и «девяток» позволяет произвести проверку готовность работы клапанов крышки всего за 60 секунд.
Порядок действий такой:
- Открыть капот ВАЗа. Подождать пару минут, чтобы ДВС немного постоял после эксплуатации.
- Ослабить крышку бачка охлаждающего контура.
- Сжать подводящий патрубок, что есть силы.
- Одновременно со сжатием шланга затянуть пробку на горловине.
- Потом отпустить патрубок.
Выпрямляется после сжатия, с клапанами все в порядке и вам нечего бояться.
Диагностика пробки на ВАЗ 2110—2112
Технология проверки данной детали в точности такая же, как и всех моделях автомобилей марки ВАЗ. Главное, чем отличается: при открытии крышечки механизм, который установлен в ней, может выпадать.
К сведению: Признаки неисправностей датчика коленвала и его проверка
Это не признак неисправности, просто заводской дефект. Если его правильно не установить, то данный элемент контура, увы, недолго проработает.
Проверка детали для охлаждающего контура на ВАЗ 2113—2116
Все просто, товарищи автомобилисты:
- Запустить двигатель.
- Приоткрыть капот и начинать откручивать крышку бачка системы.
- Если при первых же манипуляциях из-под крышки доносится звук газов, все в порядке и не о чем волноваться.
Разработчики новых моделей русской марки создают более новые и сложные механизмы. Поэтому проверка работоспособности клапанов в кустарных условиях может не принести результатов. Придется в таком случае обращаться к специалистам в сервис. Там вам смогут продиагностировать крышку бачка охлаждающей системы при помощи специального оборудования.
Крышка расширительного бачка: как устроена, зачем нужна и как проверить
Водители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.
Замена или ремонт?
Возможно ли вообще отремонтировать бачок? Если его разорвало на кусочки, тогда нет.
Ремонту данный элемент подлежит только в случае выхода из строя комплектующих — поплавка или крышки.
При потере герметичности, вне зависимости от причин, ремонт невозможен. Теоретически можно склеить пластик, сделать заплатки, но ни к чему хорошему подобная экономия не приведет.
Чтобы заменить крышку, воспользуйтесь запасной частью от модели ВАЗ 2199. Хотя эта модель старше, нежели «десятка», элементы взаимозаменяемые. Плюс по качеству крышка от девятки оказалась лучше, а резьба совпадает идеально.
Просто выкрутите сломанную крышку и вкрутите на ее место новую. Вот и вся суть замены.
Как проверить крышку и выявить проблемы?
Перед тем, как проверить крышку расширительного бачка, ее сначала надо осмотреть, чтобы убедиться, что она цела, и у нее отсутствуют механические повреждения в виде царапин, трещин и сильного износа, а также нет ржавчины, грязи, накипи и иных изъянов. Затем следует проверить работоспособность ее клапанов. Несколько простых способов диагностики, позволяющих лишь примерно определить их исправность, приведено ниже.
Для предохранительного клапана. При работающем, прогретом двигателе окручиваем крышку. Должен раздаться шипящий звук выходящего из бачка сжатого воздуха. Значит, клапан держит давление. Но какое именно – не всякий профессионал определит.
Откручивание крышки бачка
Для вакуумного:
- Если патрубки СОД перед первым запуском мотора утром выглядят деформированными (сдавленными, плоскими) – клапан точно неисправен.
- Выкручиваем и снимаем крышку. Затем сильно сдавливаем один из патрубков СОД и, удерживая его так, ставим и закручиваем пробку обратно. Отпускаем патрубок. Если он начал принимать свою первоначальную форму – скорее всего, клапан исправен.
Более надежный способ проверить работу клапанов – использовать для этого насос с манометром. Также потребуется любой пустой расширительный бачок. К одному из его штуцеров подсоединяем, а затем фиксируем хомутом шланг насоса, у которого перед этим сняли наконечник под ниппель. Остальные выводы из бачка глушим какими-нибудь пробками. Затем закрываем бачок проверяемой крышкой.
Насос с манометром
Можно проверить и на бачке, установленном на своей машине, не сливая при этом ОЖ. Для этого, например, на ВАЗ 2109 отсоединяем от расширительной емкости патрубок, подходящий сверху и отводящий пар из СОД. Вместо него устанавливаем шланг насоса. В отсоединенный патрубок, чтобы его заглушить, вставляем что-нибудь круглого сечения и подходящего диаметра, например, сверло. Затем на этот шланг одеваем хомут и затягиваем его.
Включаем насос и, наблюдая за стрелкой его манометра, фиксируем момент появления щелчка, а следом – шипящего звука, выходящего из бачка через пробку воздуха. Если это произошло на отметке 1,1–1,5 кгс/см2, а дальнейшее накачивание приводит только к усилению шипения, но давление не повышается, значит, вакуумный клапан не травит, а предохранительный работает, как положено.
Что необычного в крышке бачка с охлаждающей жидкостью
Казалось бы, обычная пробка, которая закрывает емкость с жидкостью, но в основном весь негатив исходит из-за не ликвидности этого элемента ДВС. В данном элементе системы присутствуют 2 клапанных механизма (регулятора). Один сбрасывает избыточное давление, а другой наоборот, нагнетает воздух для увеличения давления.
Когда система нагревается при запущенном двигателя автомобиля, клапан сбрасывает лишнее давление для поддержания системы в рабочем состоянии. В случае остывания двигателя давление падает в охлаждающем контуре. Чтобы патрубки не начали сжиматься, и система не пришла в нерабочее состояние, другой регулятор вступает в игру, увеличивая попадания воздуха из атмосферы внутрь системы.
Немало важный факт, связанный именно с крышкой отечественного производства, заключается в том, что данную деталь порой нужно дорабатывать самому в гаражных условиях или на дому. С завода у пружин много витков, тем самым образуется плотное соприкосновение клапанов с крышкой.
Поэтому они не могут выполнять свои функции в полном объеме. Водители-рукодельники исправляют дефект самостоятельно. Если же вы не разбираетесь в технической части автомобиля, то лучше обратиться в сервисный центр или заменить деталь.
Видео — Течет крышка, что делать?
Как проверить крышку расширительного бачка
Перед выполнением диагностики неисправностей крышки расширительного бачка, необходимо вначале убедиться в отсутствии на ней видимых механических повреждений. Таковыми могут являться трещины, царапины или сильный износ. Кроме того, недопустимы на ее поверхности или с внутренней стороны всевозможные грязь, пыль и прочие инородные частицы. Лишь только после этого, можно производить диагностику неисправностей клапанов.
Пока двигатель работает выкрутите крышку. Если будет слышен шипящий звук – значит, клапан удерживает давление в системе.
Однако замерить это давление невозможно, а у него есть определенные нормы.
Для более детальной проверки можно использовать манометр. Для этого используйте пустой расширительный бачок и закрутите на него крышку. К одному из штуцеров присоедините шланг манометра и закрепите. Все остальные отверстия надежно и герметично закрываются. С помощью компрессора создаем давление внутри системы и выжидаем момента, когда произойдет сброс давления. Полученное явление фиксируем в виде показания манометра и сравниваем с нормируемыми значениями.
Крышка расширительного бачка — назначение, поломки
От целостности крышки расширительного бачка зависит работоспособность всей системы. Многие автомобилисты привыкли проверять элемент на предмет разгерметизации при помощи рта, но лучше не ставить эксперименты над своим здоровьем. Как известно, расширительный бачок необходим для хранения охлаждающей жидкости, без которой двигатель не может полноценно работать. Именно на этом бачке находится специальная крышка. Среди специалистов она называется клапанной крышкой. Несмотря на то, что устройство кажется простым, на него возлагается большая ответственность и нагрузка.
Один клапан крышки необходим для того, чтобы сбрасывать избыточное давление, другой служит для его нагнетания
От целостности крышки расширительного бачка зависит работоспособность всей системы охлаждения мотора. Во время работы двигатель нагревается до высокой температуры. Охлаждающая жидкость занимается тем, что забирает часть тепла на себя для предотвращения перегрева двигателя. В тот момент, когда охлаждающая жидкость нагревается, она увеличивается в объеме. Вместе с этим возрастает давление в системе. Чем горячее силовой агрегат, тем выше давление в системе охлаждения. Чтобы избежать разрыва патрубков и бачка, а также радиатора и прочих элементов, используется клапанная крышка. Поэтому важно не только правильно закручивать ее, но и периодически проверять на целостность. По нескольким признакам можно определить, что элемент нуждается в ремонте или замене на новый.
Если крышка исправна, двигатель будет работать в обычном режиме. Если же в крышке есть дефекты, последствия могут оказаться губительными для мотора.
Крышка расширительного бачка необходима не только для снижения давления. В конструкции предусматривается 2 клапана или 1, который сочетает в себе сразу 2 функции. Один клапан необходим для того, чтобы сбрасывать избыточное давление, другой служит для его нагнетания. Чтобы силовой агрегат работал исправно, ему нужно поддерживать рабочую температуру. Как правило, она находится в пределах 95 — 120 градусов. Это зависит от особенностей конструкции мотора. При нормальных температурных показателях расширение антифриза происходит примерно на 30%, что создает в системе избыточное давление. Нормальное давление — 1.1-1.5 атмосферы. Клапанная крышка бачка при необходимости способна выводить из системы лишнее давление или, наоборот, создавать его. Если крышка исправна, двигатель будет работать в обычном режиме. Если же есть дефекты, последствия могут оказаться губительными для мотора.
Признаки неисправности. Перед тем как менять крышку или покупать новую, нужно убедиться в том, что старая вышла из строя и не может выполнять свои функции. Как правило, самыми первыми признаками являются следующие: 1) из-под капота идет густой дым белого цвета; 2) двигатель перегревается, но печка холодная; 3) сорвало хомуты; 4) разорвало трубки система охлаждения; 5) нарушилась герметичность генератора; 6) нарушилась циркуляция антифриза.
Если имеются видимые повреждения, значит крышка нуждается в замене
Проверка. Проводить диагностику элемента лучше всего в сервисе. Специалисты для этих целей используют насосы, чтобы создавать оптимальное давление. Проверить крышку бачка можно и самостоятельно. Первым делом нужно заглушить мотор и дать ему остыть, а потом снять крышку с бачка. Первое правило — изучить состояние визуально. Если имеются видимые повреждения, значит она нуждается в замене. Отсутствие видимых повреждений не говорит о целостности элемента. Поэтому нужно закрутить крышку, завести мотор и подождать, пока он дойдет до рабочей температуры. После этого нужно встать возле бачка и прислушаться к посторонним звукам. Если есть шипение, это говорит о том, что клапан удерживает избыточное давление. Если шипения нет, нужно проверить систему на нагнетание. Для этого следует прощупать патрубки. Если они сжаты или вдавлены, значит клапан не работает.
Итог. Крышка расширительного бачка ответственна за давление в системе охлаждения двигателя. При неисправности этого элемента можно столкнуться с проблемами при работе двигателя.
Убираем воздушную пробку на Приоре
В случае если после того как вы заменили ОЖ вы заметили, что охладительная система мотора функционирует неправильно, то вполне возможно, что вся проблема в воздушной пробке.
Для того чтобы избавиться от нее есть следующие способы:
Первый способ:
- Ослабляем хомут и отсоединяем патрубок с обогрева дроссельного узла.
- Откручиваем крышку охладительного бачка, накрываем ее чистой тряпкой и дуем в горловину, до тех пор пока из снятого патрубка не начнет бежать тосол.
- Как можно быстрее ставим патрубок на место и затягиваем хомутик.
Второй способ:
- Немножко прогреваем мотор, для того чтобы в охлаждающей системе немного повысилось давление, а потом глушим его.
- Не снимая пробки бачка ОЖ, отсоединяем патрубок с подогрева дроссельного узла.
- После того как из трубки под давлением начнет идти тосол или антифриз, сразу же ставим на свое место парубок и затягиваем с помощью хомутика.
Внимание! Будьте осторожны, так как сливаемая ОЖ может быть в этот момент очень горячей.
Источники
- https://VipWash.ru/sistema-ohlazhdeniya/kryshka-rasshiritelnogo-bachka-vaz-kak-proverit-i-dorabotat
- https://AutoVogdenie.ru/kak-proverit-kryshku-rasshiritelnogo-bachka.html
- https://7road.ru/novosti-avtovaza/bachok-rasshiritelnyj-2110.html
- https://pricep-vlg.ru/remont-svoimi-rukami/kak-proverit-kryshku-rasshiritelnogo-bachka/
- https://medwegonok.ru/kak-proverit-rabotu-klapana-kryshki-rasshiritelnogo-bachka/
- https://autofakty.com/kak-proverit-kryshku-rasshiritelnogo-bachka/
- https://carlasart.ru/raznoe/kak-uznat-rabotaet-li-kryshka-rasshiritelnogo-bachka.html
- https://delis-avto. ru/obzory/dorabotka-kryshki-rasshiritelnogo-bachka-kalina.html
- https://AvtoKart.ru/tehservis/kak-proverit-kryshku-rasshiritelnogo-bachka-vaz.html
- https://comprado.ru/kryska-rassiritelnogo-backa/
- https://GlKey.ru/obzory/kryshka-rasshiritelnogo-bachka-vaz-2110.html
- https://auto-gl.ru/kak-proverit-rabotu-kryshki-rasshiritel-nogo-bachka-na-avtomobile-vaz/
- https://carnovato.ru/proverit-kryshku-rasshiritelnogo-bachka-vaz-2109/
[свернуть]
Как проверить работу крышки расширительного бачка
Содержание
- Задачи крышки
- Устройство крышки
- Признаки неисправностей
- Инструкции по проверке
- Небольшая вступительная часть
- Важный элемент системы
- Устройство бачка
- Как работает расширительная емкость
- Роль крышки бачка
- Место расположения РБ
- Симптомы неисправности крышки бачка
- Процедура проверки
- Последствия поломки крышки бачка
- Как проверить клапана крышки
- Если крышка расширительного бачка сломалась в дороге
Всем привет! Темой нашего сегодняшнего разговора станет ответ на вопрос о том, как проверить крышку расширительного бачка своими руками. Хотя некоторые делают это ртом, все же не рекомендую ставить эксперименты над собственным здоровьем. Есть куда более простые и безопасные способы.
Как известно, расширительный бачок служит для хранения жидкости охлаждения. Только не путать с бачком для незамерзайки , которая используется в составе системы стеклоомывателя. Без антифриза или ОЖ (жидкости охлаждения) ваш ДВС долго не протянет.
Именно на этом бачке располагается специальная крышка. Ее правильнее называть именно клапанной крышкой. Устройство кажется простым, но в действительно на крышку возлагается большая ответственность.
Задачи крышки
Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.
При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.
Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.
Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.
Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.
Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.
Устройство крышки
Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.
Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:
- Лада Калина;
- Форд Фокус;
- Газель Некст;
- Дэу Ланос;
- Фольксваген Пассат;
- Лада Приора;
- ВАЗ 2110;
- Рено Логан;
- Опель Астра;
- ВАЗ 2114;
- Шевроле Лачетти и пр.
Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.
Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.
Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.
Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.
Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.
Признаки неисправностей
Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.
Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:
- из-под капота валит густой белый дым;
- двигатель перегревается, но печка остается холодной;
- срывает хомуты;
- разрывает трубки системы охлаждения;
- нарушается герметичность радиатора;
- разрывает бачок с жидкостью охлаждения;
- трубки сжимаются и не пропускают ОЖ;
- нарушается циркуляция антифриза по системе и пр.
Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.
Инструкции по проверке
Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.
Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.
Но многих интересует именно самостоятельная проверка. Она также возможна.
Тут нужно действовать по определенному алгоритму.
- Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
- При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
- Подождите, пока температура двигателя дойдет до рабочих параметров;
- Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
- Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
- При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
- Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.
Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.
Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.
Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.
Спасибо всем, кто нас читает и оставляет комментарии! Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!
(1 оценок, среднее: 5,00 из 5)
Насколько хорошо владельцы транспортных средств знают свой автомобиль? Ведь и он подвержен различным заболеваниям, которые необходимо своевременно устранять. Система охлаждения любого автомобиля (отечественного или зарубежного производства) заслуживает внимания. В ее состав входит специальная емкость, без которой просто невозможно обойтись, поскольку на нее возлагается главная роль. Впрочем, любой элемент системы выполняет свою задачу и без них эффективное охлаждение двигателя невозможно. И если опытные водители знают, как проверить крышку расширительного бачка, то новички могут испытывать трудности.
Устроена емкость просто, но это не отменяет ее важности. Многие автолюбители считают самыми важными составляющими системы охлаждения помпу и радиатор. А правы ли они? И какие тайны могут крыться вокруг такой неприметной и маленькой детали, как крышечка расширительного бачка?
Небольшая вступительная часть
Расширительный бак (РБ) выглядит довольно просто: дешево и сердито. Но, несмотря на это, просто взять и выкинуть его из автомобиля невозможно. У такой незначительной, на первый взгляд, детали могут быть свои проблемы, причем их немало. Зачастую они просто взрываются из-за высокого давления, и охлаждающая жидкость (ОЖ) начинает заливать все подкапотное пространство.
По этой причине не следует ждать, когда бачок может проявить себя в самое неподходящее время. Если проблема обнаружена, не стоит откладывать ее решение в долгий ящик.
Но прежде чем выяснять, как проверить крышку расширительного бачка ваз 2110 (или любой другой модели), разберемся, для чего вообще он нужен и какую важную роль выполняет. Может, все-таки лучше будет без него?
Важный элемент системы
Никто не станет спорить, что двигателю без охлаждения никак нельзя, поскольку необходимо поддерживать определенную температуру. С этим успешно справляется специальная жидкость. Несколько десятилетий назад для этих целей использовалась обыкновенная вода, а в качестве компенсатора использовалась верхняя емкость радиатора, которую полностью не заполняли. Теперь же водители отдают предпочтение антифризу или тосолу.
И тут стоит кое-что прояснить. Согласно законам физики, жидкость при нагревании расширяется, а при кипении и вовсе обращается в пар. Если нагреть воду до температуры 100 °C, ее объем увеличивается на 4,5%. То же самое происходит и с используемыми жидкостями, только чуть больше – 6%.
Это приводит к увеличению давления в системе охлаждения. Из-за этого возникает необходимость в дополнительном пространстве на случай увеличения жидкости объеме. Расширительный бачок как раз для этого и предназначен. Он компенсирует увеличение объема антифриза или тосола.
Устройство бачка
Чтобы проверить крышку расширительного бачка ауди или любого другого автомобиля, нужно знать, как он устроен. Практически у всех моделей это – полипропиленовый корпус, у которого сверху есть заливная горловина с крышкой и два патрубка, сверху и снизу. Нижние отводы соединены с магистралью системы охлаждения, а по верхним отводятся лишние пары и воздушные пузыри.
У современных автомобилей конструкция расширительного бачка дополняется поплавковыми датчиками, следящими за уровнем ОЖ. Для этого в корпусе имеется еще одна горловина, куда устанавливаются датчики.
Сбоку емкости имеется несколько контрольных меток:
- нижняя риска – min;
- верхняя риска – max.
Уровень жидкости должен находиться где-то между ними.
Как работает расширительная емкость
Теперь стоит коснуться работы бачка. Для начала стоит привести значения температуры кипения разных жидкостей (в условиях атмосферного давления):
- вода – 100 °C;
- тосол – 105-110 °C;
- антифриз – 120 °C.
Теперь можно понять, почему большинство водителей предпочитаю покупать именно антифриз. Рассматривая вопрос, как проверить крышку расширительного бачка ваз 2114 (к примеру), стоит немного углубиться в теорию. Температуру кипения ОЖ можно еще немного поднять путем повышения давления выше атмосферного. По этой причине вся система надежно герметизируется, чтобы поддерживать нужный уровень давления. Оптимальное значение 1,1-1,5 атмосфер.
Однако и высокий уровень разрежения (0,03-0,1 кг/см²) тоже не идет на пользу работе двигателя. Это может привести к подсосу в систему охлаждения воздуха, из-за чего появятся воздушные пробки. В результате циркуляция жидкости будет затруднительной, что в итоге приводит к перегреву мотора.
Роль крышки бачка
Теперь известно для чего служит расширительный бачок. Но тут может возникнуть один очень интересный вопрос, какая роль отводится его крышке? Чуть выше была описана опасная ситуация, которая может возникнуть при сильном разрежении.
Многие водители, особенно новички, не в курсе того, как проверить крышку расширительного бачка на ВАЗ. Что и говорить, они считают, что она выступает лишь в качестве запирающего устройства и не позволяет ОЖ расплескаться во время движения автомобиля. Отчасти это верно, и этот элемент действительно работает как запорное устройство. Однако у него есть куда более важная задача.
Как известно, давление в системе охлаждения должно поддерживаться на уровне 1,1-1,5 атмосфер. Крышка как раз справляется с этой задачей на ура. Как ей это удается? Все дело в том, что ее устройстве есть два клапана:
Первый из них выглядит как подпружиненная резиновая диафрагма, которая прижата снаружи. Второй – это резиновая шайба с небольшой пружинкой, спрятанной внутри большой.
При нормальном давлении системы оба клапана закрыты. Бачок герметичен, поэтому с повышением температуры ОЖ увеличивается и давление. Стоит только ему превысить допустимое значение, как открывается предохранительный клапан, и часть воздушного пара стравливается наружу.
Когда автомобиль остывает, объем жидкости в системе уменьшается, а в силу той же герметичности происходит разрежение. Вот здесь и вступает в действие другой клапан – вакуумный. При его открытии давление системы сравнивается с атмосферным значением.
Место расположения РБ
Чтобы проверить клапан крышки расширительного бачка, нужно знать, где он находится, что у некоторых новичков вызывает трудности. Если взять на рассмотрение отечественный транспорт от крупнейшего производителя АвтоВАЗ, то, в зависимости от конкретной модели, он может быть в разных местах.
К примеру, у линейки ВАЗ-2110-12 бачок находится с водительской стороны (в отношении хода движения автомобиля) между стойкой амортизатора и перегородкой салона. У моделей ВАЗ-2114-15 емкость также с левой стороны, но вынесена за стакан стойки. Примерно там же располагается бачок у Audi 80.
Симптомы неисправности крышки бачка
Все устройства рано или поздно выходят из строя, независимо насколько они просты или сложны. Крышка расширительного бачка не исключение. Только вся сложность заключается в проблематичной диагностике ее состояния. А последствия от ее поломки могут быть весьма серьезными.
Как проверить работу крышки расширительного бачка? Но что куда более важно – что может сподвигнуть на диагностику этой детали? Собственно, наличие следующих признаков:
- Из-под капота можно заметить дым.
- Перегрев двигателя.
Дым может валить из-за того, что жидкость попала на горячий впускной коллектор. При этом температура двигателя в пределах нормы. Данная проблема актуальна при неисправном клапане, который открывается раньше, чем нужно. По этой причине и происходит выплеск ОЖ.
Перегрев зачастую возникает из-за поломки клапана низкого давления. В результате его плохой работы в системе охлаждения образуются пробки, что и приводит к такому печальному результату.
Помимо этого, признаками можно считать срывание хомутов, а также разрыв радиатора, трубок или прочих элементов системы, включая и сам бачок. Все это указывает на необходимость проверить крышку расширительного бачка (2114 или другого автомобиля) и при неисправности заменить ее.
Процедура проверки
Проверить работоспособность крышки бачка не так просто, поскольку необходимо создать давление, что сложно. В сервисных центрах для этого используют специальные приборы с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов крышки. Самостоятельную диагностику провести можно, только она менее точна в отношении результата. Тем не менее неисправность детали будет выявлена.
Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: присутствуют ли трещины, сколы, вмятины, разрывы уплотнительных элементов, затертости и прочие дефекты. Если результат положительный, стоит перейти к следующему способу, как проверить крышку расширительного бачка. Только стоит предварительно закрутить ее.
Теперь нужно запустить двигатель и подождать пока он прогреется до рабочей температуры. Затем нужно тихонько начинать откручивать крышку. Если будет слышен звук вырывающегося воздуха сродни тому, как отвинчивается пробка с бутылки с газировкой, то все в порядке – деталь исправна и удерживает давление в системе. Пока еще двигатель работает, стоит осмотреть толстые шланги на предмет вдавленности внутрь. Если так и есть, то один из клапанов не справляется со своей задачей.
А как проверить крышку расширительного бачка по-другому? Можно сделать еще так (желательно тоже на холодном двигателе): открутить крышку, затем сжать рукой какой-нибудь толстый шланг и после этого закрутить ее на место. Теперь можно убрать руку и наблюдать: шланг принимает исходную форму – все в порядке, в противном случае лучше крышку заменить. Только такой способ не всегда можно использовать в силу особенностей конструкции силового агрегата разных автомобилей и расположения шлангов.
Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.
Любому водителю нужно не только знать, как проверить крышку расширительного бачка, но понимать ее принцип работы. Это научит более ответственно относиться к своему транспортному средству и сохранить семейный бюджет.
Система охлаждения в машине полностью герметичная, и с нагревом двигателя, охлаждающая его жидкость тоже нагревается. Из-за герметичности, при нагреве жидкости, в системе создается повышенное давление, жидкость начинает расширяться. До определенного момента, воздух, вытесняемый жидкостью, скапливается в бачке расширителя. Когда давление достигнет критической отметки, в крышке расширительного бачка срабатывает выпускной клапан, и весь избыточный воздух покидает систему охлаждения. Остывая, жидкость начинает сжиматься, угрожая создать декомпенсацию (повышенный вакуум), чтобы этого не случилось, в крышке бачка предусмотрен также и впускной клапан. Впускной клапан начинает срабатывать тогда, когда давление в бачке становиться ниже атмосферного. Впустив воздух, система выравнивает давление.
Обязательно посмотрите видео:
Последствия поломки крышки бачка
Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки. Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров. И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.
Как проверить клапана крышки
Избежать таких поломок поможет внимательность. Необходимо, хотя бы пару раз в месяц проводить визуальный осмотр двигателя и всех жидкостей автомобиля. Многое, конечно, неподготовленным взглядом не увидеть, но если возникли какие-то подозрения на работу двигателя и системы охлаждения, необходимо сразу обратиться к специалистам. А сама крышка, на исправность работы клапанов, проверяется довольно просто. Во-первых, она не должна быть грязной, окисленной и со следами коррозии. Во-вторых, внутренняя поверхность крышки должна быть всегда чистой, клапаны должны плавно продавливаться при нажатии на них пальцем. Если крышку поднести к уху и нажать на выпускной клапан, должен раздаться слабый звук, похожий на свист, а убрав палец с клапана, звук должен быть шипящим, как будто втягивается воздух. Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять. Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.
Если крышка расширительного бачка сломалась в дороге
Бывает и так, что поломка крышки, происходит во время дальней поездки, когда владелец не имеет возможности обратиться в авторемонт. В этом случае поможет один нехитрый метод. Разбирается крышка бачка и вынимается пружина клапана, что позволит избежать создания высокого давления в системе. Это позволит продолжить движение порядка 20-30 километров. Делая остановки после каждых 20-30 километров и давая жидкости немного остыть, можно доехать до ближайшего автосервиса, где специалисты устранят неисправность полностью.
Можно ли кататься с приоткрытой крышкой бачка? Смотрите видео:
И, напоследок, добрый совет. Проявляйте внимательность к своему железному коню, и он не будет подводить в самый неожиданный момент.
Зачем нужна крышка радиатора и как выбрать её давление
Крышка (пробка) радиатора — неприметная деталь под капотом, которой многие автовладельцы не придают должного значения. Но это не просто крышка, а важный клапан, регулирующий давление в системе охлаждения, — любые проблемы с ней грозят двигателю большими неприятностями. Разберёмся, как устроена крышка радиатора и когда её нужно менять.
Крышка или пробка?
Сперва два слова о терминологии, чтобы избежать путаницы. Крышку радиатора (radiator cap) корректно называть именно крышкой, поскольку пробка радиатора (radiator plug) — это сливная пробка в его нижней части. Однако в обиходе крышку радиатора часто называют пробкой, да и в технической литературе такой термин встречается. Поэтому среди автомобилистов в ходу оба названия, и иногда нужно исходить из контекста, чтобы понять, о какой именно пробке радиатора идёт речь.
Зачем нужна крышка радиатора
Помимо очевидной функции — герметизации радиатора для защиты от грязи и вытекания антифриза — радиаторная крышка регулирует давление в системе охлаждения, поддерживая его на необходимом уровне. Зачем? Всё дело в физике: с повышением давления возрастает и температура закипания жидкостей. Если при обычном атмосферном давлении антифриз кипит уже при 105–110 °С, то с ростом давления точка кипения охлаждающей жидкости сдвигается до 125 °С и выше. И эта разница очень важна, поскольку современные теплонагруженные двигатели часто разогреваются выше 100 °С, особенно в пробках: для некоторых моторов температура 115–125 °С является вполне нормальной. Избыточное давление в системе охлаждения позволяет им не кипеть.
Вообще, рабочая температура двигателей постоянно растёт — это прямое следствие повышения их мощности, экономичности и экологичности. Моторы прошлого века редко нагревались даже до 80 °С, к концу столетия показатель вырос до 95–105 °С, а для современных двигателей и 120 °С — не предел. Поэтому исправность крышки радиатора становится критически важной: система охлаждения должна работать в очень узком диапазоне давления, чтобы мотор не перегревался, не кипел и не терял антифриз.
Перегрев. Что делать, если закипел двигатель
Как работает крышка радиатора
Главная часть конструкции крышки радиатора — пароотводный (выпускной) клапан с тарированной пружиной. Клапан перекрывает доступ антифриза к расширительному бачку и обеспечивает герметичность системы. Но с ростом давления антифриз продавливает пружину, открывая клапан, — таким образом лишнее давление сбрасывается из системы охлаждения, а вытесненный антифриз перетекает в расширительный бачок. Как только давление в системе стабилизируется, пружина вновь закрывает клапан. Именно от жёсткости пружины зависит давление в системе охлаждения, которое поддерживает пробка радиатора.
Также в конструкции пробки есть воздушный (впускной) клапан с собственной пружиной, который открывается при охлаждении антифриза и уменьшении его объёма, благодаря чему в системе не образуется излишнее разрежение. Иногда оба клапана конструктивно объединены в один, но принцип их работы от этого не меняется. Встречаются также крышки с механической кнопкой ручного сброса давления.
Таким образом крышка радиатора поддерживает нужное давление в системе охлаждения и стравливает его излишки, защищая от повреждений радиатор и патрубки. Иногда тот же функционал выполняет крышка расширительного бачка, а на радиаторе вообще нет собственной крышки и заливной горловины для антифриза. А на некоторых моторах крышка есть и у радиатора, и у расширительного бачка — в этом случае важно не перепутать их, поскольку они рассчитаны на разное давление.
Давление крышки радиатора
Клапан крышки радиатора настроен на открытие при определённом давлении антифриза — оно указано на наклейке крышки или выдавлено прямо на корпусе. Стандартная единица измерения — килограмм-сила на квадратный сантиметр (кгс/см²), она же Атмосфера.
Стоит отметить, что это не физическая Атмосфера (атм), а техническая (ат), которая примерно равна 98,1 кПа. Поэтому на крышке, рассчитанной на давление 1,1 кгс/см², можно видеть дополнительную маркировку 108 кПа. Иногда давление клапана указано только в килопаскалях, поэтому нужно правильно сопоставлять единицы измерения при выборе крышки.
Наиболее распространённые давления крышек: 0,9 и 1,1 кгс/см²; также встречаются промежуточные варианты 1,0 и 1,05 кгс/см². Крышки на 1,3 и 1,4 кгс/см² считаются спортивными — как правило, их устанавливают на автомобили для гонок, где система охлаждения специально доработана под высокое давление.
Установка крышки радиатора с нештатным давлением
При выборе давления ориентируются на то, какая крышка радиатора установлена на автомобиле с завода. Установка крышки, рассчитанной на другое давление, — это серьёзное вмешательство в работу системы охлаждения двигателя. Нужно хорошо понимать, что вы делаете и зачем.
Так, установив крышку на 1,1 кгс/см² вместо штатной 0,9 кгс/см², вы увеличите давление в системе охлаждения. Это повысит точку кипения антифриза, что может помочь в борьбе с локальными перегревами и кавитацией, если такая проблема имеет место. В то же время возрастёт нагрузка на радиатор и патрубки, а значит и риск повреждения элементов системы охлаждения и утечки антифриза.
И наоборот: переход с давления 1,1 кгс/см² на 0,9 кгс/см² снизит давление в системе охлаждения, что поможет сберечь радиатор и патрубки от протечек. Но антифриз сможет закипеть раньше, что недопустимо для теплонагруженных двигателей. Поэтому инженеры тщательно выбирают давление в системе охлаждения исходя из конструкции мотора и условий его работы.
Чем грозит поломка крышки радиатора
Поломка крышки радиатора может создать массу проблем автовладельцу. А их последствия зависят от характера этой поломки и оперативности её устранения.
Так, клапан крышки может заклинить и не открыться при расчётном давлении — крышка не сбросит избыток давления в расширительный бачок. Обычно это приводит к повреждению радиатора или патрубков системы охлаждения, а обнаруживается проблема по луже антифриза под машиной. Хорошо, если вовремя — в этом случае автовладелец отделается покупкой нового радиатора. Если же продолжать ездить, теряя антифриз, то двигатель перегреется, и последствия будут намного серьёзнее — вплоть до капитального ремонта или замены мотора.
Крышка радиатора со сломанным клапаном
Ситуация может быть и обратной: клапан крышки не заклинит в закрытом положении, а просто развалится и разгерметизирует систему. В этом случае не будет поддерживаться давление охлаждающей жидкости: при прогреве двигателя антифриз расширится и сразу начнёт перетекать в расширительный бачок, переполнит его и будет выливаться на землю. А оставшийся в системе антифриз без давления начнёт активно кипеть. Результат также плачевен: перегрев двигателя и дорогостоящий ремонт.
Как проверить крышку радиатора
Диагностика крышки радиатора обычно сводится к её визуальному осмотру, проверке целостности и подвижности клапана. Но узнать, при каком именно давлении клапан срабатывает, без специального оборудования невозможно. Поэтому о неисправности крышки приходится судить по косвенным признакам:
- Утечка антифриза. Подтёки охлаждающей жидкости могут возникать из-за повышенного давления в системе охлаждения.
- Перегрев двигателя. Клапан крышки может открываться раньше времени, не поддерживая необходимое давление.
- Пар из-под капота. Без давления в системе охлаждения антифриз может выкипать даже зимой.
- Потеря антифриза. Уровень охлаждающей жидкости может снижаться и без видимых утечек, если антифриз переполняет расширительный бачок на ходу под нагрузкой.
При любых проблемах с системой охлаждения лучше сразу купить новую крышку радиатора, исключив эту деталь из «подозреваемых», — благо, стоит она недорого. Также рекомендуется менять крышку и в профилактических целях каждые 2–3 года.
Замена крышки радиатора
Самостоятельная замена крышки радиатора не составляет труда. Главное, соблюдать одно простое, но очень важное правило: крышку меняют только на холодном двигателе. После поездки в системе охлаждения ещё долго сохраняется давление: фонтан горячего антифриза травмировал не одного водителя, поторопившегося открутить крышку радиатора.
Также очень важен корректный подбор крышки: не только по давлению открытия клапана, но и по посадочному месту. Для правильного выбора крышки радиатора воспользуйтесь онлайн-подбором запчастей на сайте Гиперавто.
Расширительный бачок охлаждающей жидкости, универсальный
нажмите на миниатюру, чтобы увеличить
339,90 долларов США | |||
| |||
| |||
* | |||
- Описание
- Подробнее
- Также в Universal Разное
Щелкните здесь, чтобы загрузить инструкции по установке (PDF)
Расширительные бачки охлаждающей жидкости необходимы для надлежащего удаления воздуха в системах, в которых используется радиатор, установленный сзади, или радиатор, установленный низко, например, с V-образным креплением. Тем не менее, расширительные баки также ценны, если они интегрированы в общую систему радиаторов. Чтобы обеспечить тепловое расширение, традиционные системы охлаждения требуют наличия воздуха в верхней части радиатора при низких температурах. Расширительный бачок охлаждающей жидкости позволяет заполнить радиатор охлаждающей жидкостью на 100% при любых условиях.
Расширительный бачок радиевой охлаждающей жидкости вмещает 750 мл. Это конструкция из двух частей, изготовленная из алюминия 6061 с ЧПУ. Две половинки (показаны ниже) скреплены болтами вместе с алюминиевой горловиной радиатора из заготовки с ЧПУ, которая принимает стандартную 32-миллиметровую герметичную крышку типа «Mini». Крышка радиатора должна иметь уплотнение типа А, как показано ЗДЕСЬ.
Расширительный бачок охлаждающей жидкости имеет две внутренние камеры. Эти камеры НЕ изолированы друг от друга. Вверху и внизу есть перекрестные проходы. Этот продукт не является расширительным бачком охлаждающей жидкости. Вместо этого он предназначен для части системы охлаждения под давлением.
Напорный бак охлаждающей жидкости Radium Engineering также имеет внутреннюю завихряющую функцию, как показано ниже. Горячая охлаждающая жидкость под давлением из головки блока цилиндров направляется во входное отверстие вихревой камеры по касательной и разгоняется до высокой скорости вращения. Это должно помочь в деаэрации системы.
Резьбовые порты
Сбоку (впуск): -6AN ORB (9/16″-18)
Снизу: -10AN ORB (7/8″-14)
На баке имеется три уплотнительных кольца порты для положительного уплотнения. В комплект входят переходные фитинги с наружной резьбой -6AN (не с конической трубной резьбой). Нижние порты обработаны резьбой 10AN ORB. Список других переходников 10AN ORB, которые можно использовать, можно найти ЗДЕСЬ. Боковой порт обработан резьбой 6AN ORB. Список других фитингов адаптера 6AN ORB, которые можно использовать, можно найти ЗДЕСЬ. В комплекте три -6AN женский 9Концы шланга под углом 0 градусов, которые навинчиваются на три штуцера с наружной резьбой -6AN. Они изготовлены из легкого черного анодированного алюминия и используются для шланга с замком с внутренним диаметром 3/8″.
Включает
— Заготовка из алюминиевого бака для охлаждающей жидкости
— Анодированный алюминиевый монтажный кронштейн
— 6AN Переходные фитинги с наружной резьбой (x3)
-6AN 9Концы шланга Push-Lok 0 градусов (3 шт.)
— Никелированные фитинги и смотровая трубка
— Алюминиевая заготовка 32-мм ресивера крышки
— Алюминиевый выпускной штуцер 1/4″
— Крепежные детали из нержавеющей стали
Крышки давления
дополнительные герметичные крышки Radium Engineering (продаются отдельно) позволяют пользователю выбирать диапазон давления.Цель крышки высокого давления – повысить температуру кипения в системе охлаждения, обеспечивая повышенную эффективность охлаждения.Каждая крышка изготовлена из нержавеющей стали с проверенный в гонках клапан высокого давления. Это следует учитывать при отслеживании автомобиля в экстремальных условиях. Для получения дополнительной информации перейдите ЗДЕСЬ.
Радиевая заглушка — 1,1 бар (110 кПа, 15,6 фунтов на кв. дюйм)
Радиевая заглушка — 1,3 бар (130 кПа, 18,9 фунтов на кв. дюйм)
Радиевая заглушка — 1,5 бар (150 кПа, 21,8 фунтов на кв. дюйм)
1
Экран топливной форсунки, 12 шт.Цена: 14,95 долларов США.
+ Добавить в корзину
Клапаны 10AN ORB PCV
Цена: $390,95
Больше информации
Крышки радиатора
Цена: 29,95 долларов США.
Больше информации
Прочная крышка расширительного бачка охлаждающей жидкости двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 Крышка расширительного бака0144
или в подарок другу или любимому человеку, Размеры упаковки: 12 х 8 х 4 дюйма. Dan Post Women’s Denise Camel 12 B US, чтобы вы лучше защищали свои украшения. Противоскользящие выступы на обратной стороне вкладыша захватывают ковер и помогают удерживать вкладыш на месте без использования дополнительных застежек. Купить Kess InHouse Jackie Rose Oh Crop Blue Type. Эти кии изготовлены из натуральной древесины клена и имеют премиальные характеристики. такие как ирландская льняная обертка и кожаный наконечник, что делает его идеальной ракеткой для игрока начального уровня, 07-каратное кольцо из вольфрама с пасьянсом Black Diamond — 8-миллиметровое полированное двухцветное обручальное кольцо из карбида вольфрама Comfort Fit. Дата первого перечисления: 8 ноября. Особенности: цельное — литье — полированное — 14-каратное желтое золото, купить ювелирные изделия Bonyak 18-дюймовое ожерелье с родиевым покрытием с 6-миллиметровыми розово-розовыми каменными бусинами в октябре, а также шарм Святой Агаты / медсестры и другие подвески в стерлинговом Серьги-гвоздики Silver & Cz Brilliant Embers Star Post: Серьги-гвоздики: Одежда, Персонализированный Красивый принт, ✅ ОГРАНИЧЕННАЯ КОЛЛЕКЦИЯ: Мы прилагаем все усилия, чтобы ваши изделия были уникальными и персонализированными для самых запоминающихся случаев. Стремиться создать первоклассный ювелирный бренд, Прочная крышка расширительного бачка охлаждающей жидкости двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 Крышка расширительного бака , GGBAILEY D4809A-S2A-GY-LP Автомобильные коврики на заказ для 1999 года, Hi-Viz Green (50 на дозатор): Промышленный и научный. Две пачки благовоний Angelic Series по 30 палочек, эта липкая подставка для заметок — нечто особенное. Набор вращающихся инструментов SunYard, 196 шт., шлифовальный, полирующий, режущий набор, прост в установке — -. От невероятно просторного салона до внутренних и внешних отделений для аксессуаров на молнии. Наклейки для магазинов Виниловые наклейки/Ярлыки для промышленных вывесок Выразите свой стиль и индивидуальность с помощью наших крутых виниловых наклеек. вызывая сбои и выход из строя других частей. Новая серия монет номиналом 1 доллар в честь президентов Соединенных Штатов в том порядке, в котором они служили, началась в феврале 2007 года. Первое изображение представляет собой макет, предназначенный для демонстрации произведения искусства, которое будет напечатано на сумка, от 2 до 10 шт. розовые бархатные мешочки/подарочные пакеты/розовые мешочки/сумки на шнурке/сумки для игральных костей/каменные бусы/сумки для ювелирных изделий/мешки из розового бархата/мешки с камелиями/сумки-мешочки, ткань Wishes от Sweetwater для ткани Moda, Etsy затем перечислить собранные налоги в ваш штат, деревенский стол в итальянском загородном доме 18 века, доставка приоритетной почтой не гарантируется, если доставка превышает доллар или 2 меньше, прочная крышка расширительного бачка охлаждающей жидкости для двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 крышка расширительного бака . Вы получаете именно то, что видите на фотографиях. Я разработаю дизайн> отправьте его вам по электронной почте> вы распечатаете. Они цепляются за шнур и не сдвинутся с места, если их осторожно не потянуть. Для очистки стерлингового серебра используйте теплую воду и мягкое мыло. МЫ ЯВЛЯЕМСЯ ВЛАДЕЛЬЦАМИ ДРУГИХ МАГАЗИНОВ. ► Инициалы: инициалы на подвеске. Обратите внимание, что цвет и размер продуктов могут незначительно отличаться, так как я использую полудрагоценные камни и изделия из металлического литья, которые не совсем одинаковы. • Отправлено в небольшой подарочной коробке, готовой к подарку, com/b7yZ09Этот список предназначен для МГНОВЕННОЙ ЗАГРУЗКИ ЦИФРОВОГО ФАЙЛА, который я разработал. Розовая подушка Зубная фея Девушка Девочки Подушка Зубная фея. личность с творческим подходом. Он отлично работает для бизнеса. — ВАЖНО: убедитесь, что фотографии, которые вы отправляете, имеют исходный формат, т. е. не являются скриншотами или фотографиями, которые уже были обрезаны. Это позволит нам обеспечить наилучшее качество печати и позволит нам изменить ее размер для идеально подходит. Мы также можем отправить его на Аляску/Гавайи/территории США, но доставка посылкой USPS Parcel-Convo будет стоить немного больше по цене доставки до покупки для этих мест. ▲ ПРИМЕНЕНИЕ В ПРОМЫШЛЕННОСТИ: аэропорты. сопротивляться деформации при использовании в условиях повышенных температур, прочная крышка расширительного бачка охлаждающей жидкости двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 крышка расширительного бака , дизайн комбинезона сделает вас более сексуальным и привлекательным. Для лебедок WARN ATV, включая 2. Купить комплект ротора PP205 5/8″ ДЛЯ Reddy Master Dyna Glo Mi-T-M Dura Heat KFA1022 HA3005 68-3044 M22456-2: Запасные и запасные части — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, пример ZIP Адрес курорта Диснея, который следует вводить при оформлении заказа: Disney’s Contemporary Resort 4800 North World Drive. ГОСТЬ: Джон Доу – Прибытие 9./1/17 Orlando FL 32830 Гордый дизайн, купите PTP 000502 T3 Lava Turbo Blanket / Turbo Shield / Heat Shield: Тепловые экраны — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, Mark 10 PowerLine Dimmable Start Programmed Start Electronic Ballast. 8 дюймов в длину и имеют наконечник для измерения при погружении в жидкость или воздух. Классические велосипедные запонки: одежда, по 2 шт. для каждого цвета: кремово-белый/фиолетовый/красный/розовый/оранжевый, Bonvince предлагает вам сексуальные чулки для тела, которые обогатят вашу life, Бесплатная доставка и возврат всех соответствующих заказов, PS707 оснащен большой прямоугольной головкой, предназначенной для очистки широких поверхностей и плоских участков. Fisher и Schneider, которые вы можете получить в любом месте, очень легко заменять сменные насадки.Отличный аксессуар для многоцелевых крючков (емкость 8 фунтов) : Спорт и активный отдых. Вы можете наслаждаться лучшим сервисом и качеством продукции, наши украшения с гравировкой — это глубокий вырез, который прослужит для повседневного ношения.0151 прочная крышка расширительного бачка охлаждающей жидкости для двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 крышка расширительного бака . 10 штук с алмазной канавкой серого цвета EVA Deck SUP Тяговая накладка для гребной доски для собак — самоклеящаяся и нескользящая: для спорта и активного отдыха.
Прочная крышка расширительного бачка охлаждающей жидкости двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 Крышка расширительного бака
- Задняя оригинальная Hyundai 89150-33500 Подушка сиденья в сборе
- 21 Matte Pink Catalina Lighting 24025-000 Современная двухсветная настольная лампа середины века с металлическим куполом, цепочками и лампочками
- Стандартный держатель бит Facom 1/4″ с пружинным зажимом
- 2 40-дюймовая 63-SMD гибкая светодиодная подножка / комплект освещения боковых подножек, совместимый с Ford GMC Chevy Dodge Toyota Nissan Honda Truck SUV Xenon White iJDMTOY
- подходят для Mercedes-Benz без буквы Westion красного цвета с логотипом автомобиля, вышитые регулируемые бейсболки для мужчин и женщин, шляпа, дорожная кепка, автомобильная гоночная моторная шляпа
- Восстановленный профессиональный насос гидроусилителя руля ACDelco 36P0313
- MAPCO Комплект сильфона приводного вала 18530
- Универсальный корпус из углеродного волокна Цветные болты Корпус мотоцикла Алмазные лезвия Боковые зеркала заднего вида для Harley Davidson Cruiser Chopper Suzuki Honda Kawasaki Yamaha BMW Скутер Vesp Moped
- стабилизатор Triscan 8500 40629 Стержень/распорка
прочный расширительный бачок расширительного бачка охлаждающей жидкости двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 20092010 Крышка расширительного бачка
Cardone 72-10913 Восстановленный компьютерный модуль управления двигателем ECC/ECM. Комплект аксессуаров для карбюратора Minimprover из 30 шт., 10 шт. медленных пилотных жиклеров и 20 шт. основных жиклеров карбюратора для PWK Keihin OKO CVK KOSO PE PWM. Комплект сцепления Valeo 53102001 OE. Powerbuilt 1/2 Drive 12 Pt Metric Socket 23mm 642021, Bendix Premium Drum and Rotor PRT5360 Front Rotor, Прочная крышка расширительного бачка охлаждающей жидкости радиатора двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 Крышка расширительного бака . Pro Braking PBR9072-ORA-RED Задняя тормозная магистраль в оплетке, оранжевый шланг и красные банджо из нержавеющей стали. Подлинная катушка Hyundai 97646-31000 Field Coil, дуги на крышу Cruz 932-048 с ключами от замка для защиты от кражи, набор из 4 ключей, Pro Braking PBK2676-KAW-RED Плетеный передний/задний тормозной шланг Kawasaki Green Hose и банджо из нержавеющей стали красного цвета, коллекция KAS Oriental Rugs Siriana Ковер Agra Area Изумрудно-зеленый 3’3 x 5’3. прочная крышка расширительного бачка охлаждающей жидкости для двигателя автомобиля для Su_zuki Swift 2005 2006 2007 2008 2009 2010 крышка расширительного бака . Легкие гетра Kings Camo для головы и шеи.
- Радиатор Spectra Premium CU2762 в сборе
- Крышка запасного колеса Eson J, забавные зеленые солнцезащитные очки с изображением енота, изображающие каменных животных, пыленепроницаемые водонепроницаемые чехлы для колес для джипов, внедорожников, кемперов, путешествий, автомобильные аксессуары
- Желтый универсальный нескользящий хрустальный чехол на руль с искусственной кожей и блестящими бриллиантовыми стразами, чехол для декоративных автомобильных аксессуаров, 15 15 » Bling купить
- Magic Source Вход 0/2 калибра AWG Выход 4/8 калибра AWG 4-канальный блок распределения питания с медным усилителем 4-канальный
- Lincoln Dorman 47510 Привод цилиндра зажигания для некоторых моделей Ford Mercury
- Toyota 43460-39027 Комплект ШРУСа
- Zimmerman 083-3454Z Сменный тормозной диск
Переливной бачок охлаждающей жидкости — принцип работы (изображение)
Вы когда-нибудь задумывались, как система охлаждения может забирать охлаждающую жидкость из переливного бачка, когда шланг расположен сверху бачка?
Переливные бачки охлаждающей жидкости являются важной частью системы охлаждения автомобиля и работают по особому принципу.
В этой статье мы рассмотрим, как работает расширительный бачок и что происходит с охлаждающей жидкостью, когда она выливается. Мы также дадим вам несколько советов по устранению проблем с переливным баком.
Как работает расширительный бачок охлаждающей жидкости радиатора?Переливной бачок радиатора работает путем заполнения бачка охлаждающей жидкостью при слишком высоком давлении в системе охлаждения и отвода охлаждающей жидкости из него при отрицательном давлении в системе. Охлаждающая жидкость перемещается между баком и системой охлаждения в зависимости от давления.
Переливной бачок охлаждающей жидкости радиатора Функциональная схемаЧтобы эта система охлаждения работала эффективно, она должна быть герметизирована. Это предотвращает любые утечки, а также попадание грязи или мусора в систему охлаждения.
Эта конструкция работает нормально, если охлаждающая жидкость не перегревается. Когда ваш раствор охлаждающей жидкости нагревается, он расширяется. Однако в герметичной системе жидкости некуда расширяться. Это может вызвать проблему, так как система под избыточным давлением может привести к тому, что ваша жидкость закипит быстрее и прорвется через любые слабые места в системе.
По этой причине нам необходим переливной бачок, так как давление в трубах хладагента увеличивается из-за нагревания раствора хладагента и, следовательно, его расширения. Расширившейся охлаждающей жидкости нужно куда-то деваться. Любая жидкость, которая больше не помещается в первичную систему охлаждения, теперь вытесняется в расширительный бачок, где она хранится до тех пор, пока не снизится температура охлаждающей жидкости двигателя. Когда охлаждающая жидкость начинает остывать, она сжимается и снова увеличивает пространство внутри системы охлаждения. Это сжатие хладагента создает отрицательное давление, которое втягивает избыточный хладагент, хранящийся в расширительном бачке, обратно в основную систему охлаждения.
Таким образом, ваш переливной бачок используется в качестве расширительного бака, позволяющего смеси охлаждающей жидкости расширяться и сжиматься при нагревании и охлаждении без избыточного давления и повреждения системы охлаждения.
Система охлаждения
Как вы, наверное, уже знаете, ваш двигатель сильно нагревается во время движения. На самом деле настолько горячий, что часть выхлопной трубы может светиться ярко-оранжевым цветом!
Итак, вашему автомобилю нужна система, обеспечивающая эффективное охлаждение. Ему нужна система, которая отводит тепло, выделяемое двигателем, чтобы предотвратить его перегрев.
Здесь встает на место ваша система охлаждения. Охлаждение вашего автомобиля просто предназначено для охлаждения двигателя за счет отвода выделяемого им тепла. Когда ваш двигатель проворачивается и нагревается, охлаждающая жидкость, которая проходит через двигатель и вокруг него, крадет это тепло и переносит его в переднюю часть автомобиля, где охлаждается радиатором и охлаждающими вентиляторами.
Это удивительное инженерное решение предназначено для поддержания постоянной температуры двигателя в 90 градусов по Цельсию, независимо от того, едете ли вы по автомагистрали или застреваете в пробке. Это действительно делает блестящую работу.
Охлаждающая жидкость
Ваша охлаждающая жидкость состоит из смеси воды и антифриза. Вода великолепна, поскольку она способна выполнять свою работу и легко доступна в случае аварийной ситуации. Тем не менее, антифриз также добавляется, просто чтобы улучшить качество воды. Как следует из названия, он помогает предотвратить замерзание воды при более низких температурах, когда автомобиль не используется, за счет снижения температуры ее замерзания. Но он также останавливает кипение воды и повышает ее температуру кипения на несколько градусов.
В смесь охлаждающей жидкости вашего автомобиля также входит формула защиты от ржавчины, которая помогает предотвратить коррозию и ржавчину внутренних частей системы охлаждения под воздействием воды.
Преимущество этой системы охлаждения в том, что она легко адаптируется. Если на вашем автомобиле установлен клапан рециркуляции отработавших газов, то он часто будет охлаждаться охлаждающей жидкостью вашего двигателя. То же самое касается и некоторых турбин.
Тепло, сохраняющееся в этой смеси охлаждающей жидкости, также можно использовать для обогрева салона вашего автомобиля через матрицу отопителя. Это делает его очень эффективным обогревателем, поскольку вы используете отработанное тепло, чтобы согреться.
Водяной насос
Единственная проблема с этой системой – это тепло, которое она собирает от двигателя и которое должно куда-то уходить. Но как охлаждающая жидкость перемещается из одной части двигателя в другую? Водяной насос. Обычно водяные насосы приводятся либо от вспомогательного приводного ремня, либо от карданного ремня. На задней части находится шкив с пропеллером, который проталкивает охлаждающую жидкость вокруг двигателя и патрубков радиатора.
Система охлаждения полностью герметична, поэтому водяному насосу не приходится слишком сильно работать для обеспечения циркуляции охлаждающей жидкости.
Ваш водяной насос является основным компонентом, предотвращающим перегрев охлаждающей жидкости. Он выталкивает горячую жидкость изнутри двигателя к радиатору в передней части двигателя, где жидкость охлаждается либо вентиляторами, либо поступающим воздухом. Затем эта прохладная жидкость готова к рециркуляции в двигатель для отвода большего количества тепла, а затем процесс постоянно повторяется, пока двигатель работает.
Если по какой-либо причине ваш водяной насос перестанет работать, то ваша охлаждающая жидкость перегреется и начнет герметизироваться и закипать. Это приведет к перегреву вашего двигателя, так как ваш автомобиль будет сливать всю кипящую охлаждающую жидкость, что оставляет вам меньше охлаждающей жидкости для охлаждения двигателя.
Крышка радиатора
Герметичная крышка радиатора — незамеченный герой вашей системы охлаждения, работающий в унисон с расширительным бачком. Многие люди думают, что крышка радиатора — это просто завинчивающаяся крышка радиатора, но это гораздо больше.
Внутри крышки радиатора находится подпружиненный клапан. По мере того, как температура охлаждающей жидкости увеличивается, а давление внутри заставляет охлаждающую жидкость расширяться, клапан внутри крышки радиатора открывается, позволяя избытку охлаждающей жидкости течь в расширительный бачок. Этот клапан позволяет вашей системе охлаждения оставаться под давлением, но помогает предотвратить избыточное давление в системе и, следовательно, перегрев.
Заключение
Итак, готово. Четкое руководство не только о том, как работает ваш переливной бачок, но и о том, почему он у вас есть и как он работает с другими компонентами системы охлаждения двигателя.
Система охлаждения вашего автомобиля действительно представляет собой удивительный образец инженерной мысли, который был тщательно разработан, чтобы быть эффективным и действенным в том, что он делает.
Надеемся, что это руководство ответило на все вопросы, которые у вас могли возникнуть, и вы можете обращаться к нему при необходимости.
Была ли эта статья полезной?
YesNo
Expansion Tank Cap — Bilder und Stockfotos
31Bilder
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos
Niedrigster Preis
SignatureBeste Qualität
Durchstöbern Sie 31
expansion крышка бака Фото и фотографии. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken. überlauftank oder Ausdehnungsgefäß für kühlerkühlmittel — крышка расширительного бачка с фотографиями и сборками männliche mitarbeiter steuerten die kraftstoffpumpe mit kraftstoffdüsen, die benzinkraftstoff im auto an einer tankstelle hinzufügten. — крышка расширительного бачка фото и изображениеAutotanken an der Tankstelle. Männliche Mitarbeiter steuerten…
Silhouette des Mannes, der Weizenkulturen auf dem feld untersucht — крышка расширительного бачка стоковые фотографии и изображенияSilhouette des Mannes, der Weizenkulturen auf dem Feld untersucht
Silhouette eines Mannes, der Weizenkulturen auf dem Feld mit Silos im Hintergrund untersucht
gärtner schraubt den kunststoff-tankdeckel für einen benzin-rasenmäher ab — крышка расширительного бака bilder stock-fotos Gärtner schraubt den Kunststoff-Tankdeckel für einen Benzin-Rasenm hand auf einem kühler-erweiterungstankdeckel eines modernen autos — крышка расширительного бачка Stock-fotos und bilderHand auf einem Kühler-Erweiterungstankdeckel eines modernen Autos
landwirt steht auf maisfeld — крышка расширительного бачка стоковые фото и изображенияLandwirt steht auf Maisfeld
kühlmittel-erweiterungtank weiß auf einem isoliertenhintergrund mit schwarzen details. eine einheit eines flüssigkeitskühlsystems für verbrennungsmotoren, eine kapazität in einem speziellen design. — крышка расширительного бачка, стоковые фото и изображения0065 Деталь современных автомобилей Kühlmittel-Erweiterungstanks
Деталь современных автомобилей Kühlmittelausdehnungsbehälters.
kühlmittel-erweiterungstank in schwarz auf weißem isoliertemhintergrund mit gelbem namensschild. die einheit des flüssigkeitskühlsystems verbrennungsmotoren, die kapazität eines speziellen design. — крышка расширительного бачка, фото и фотоKühlmittel-Erweiterungstank in schwarz auf weißem isoliertem…
setzen sie geld in ein auto-tank — крышка расширительного бачка, фото и фотоSetzen Sie Geld in ein Auto-tank
hinzufügen von motorkühlmittel — expansion tank cap stock-fotos und bilderHinzufügen von Motorkühlmittel
Eine Plastikflasche mit rotem Motorkühlmittel und einer offenen Motorhaube, flache Schärfentiefe gefilterter Schuss
auto-kraftstoff-füllstoff hals — крышка расширительного бачка стоковые фото и изображенияAuto-Kraftstoff-Füllstoff Hals
close-up weißer extensionstank mit rosa frostschutzmittel. — крышка расширительного бачка стоковые фото и изображенияClose-up Weißer Expansionstank mit rosa Frostschutzmittel.
Nahaufnahme weißer Ausgleichsbehälter mit rosa Frostschutzmittel. Autokühlmittelstand im Kühlersystem im Auto, Kfz-Teil.
man prüft den kühlmittelstand im auto — крышка расширительного бачка стоковые фотографии и изображенияMAN prüft den Kühlmittelstand im Auto
ein mann überprüft den ölstand in einem automotor — крышка расширительного бачка стоковые фотографии и изображенияEin Mann überprüft den ölstand in einem Automotor Банкнота евро
в танквагене. — крышка расширительного бачка стоковые фото и изображения 9Банкнота евро 0065 в танквагене.Банкнота евро в Kraftstofftank des Fahrzeugs. Konzept des teuren Gases
rote kappe oranda-fische — крышка расширительного бачка стоковые фотографии и изображенияRote Kappe Oranda-Fische
nahaufnahme-frostschutzmittel — крышка расширительного бачка стоковые фотографии и фотографии Stock-fotos und bilderBehälterflasche eines Autokühlerkühlmittels
gärtner öffnete den kraftstoffeinfüllstutzen des mähers — крышка расширительного бачка stock-fotos und bilderGärtner öffnete den Kraftstoffeinfüllstutzen des Mähers
mann schließt nach dem tanken den tankdeckel eines rasenmähers — expansion tank cap stock-fotos und bilderMann schließt nach dem Tanken den Tankdeckel eines Rasenmähers
gärtner schraubt den tankdeckel des rasenmähers ab, um den kraftstofftank zu füllen — крышка расширительного бачка стоковые фотографии и изображенияGärtner schraubt den Tankdeckel des Rasenmähers ab, um den. ..
mann öffnet den tankdeckel eines rasenmähers zum tanken — крышка расширительного бачка стоковые фотографии и изображенияMann öffnet den Tankdeckel eines Rasenmähers zum Tanken
öffnen eines kraftstofftanks zum nachfüllen eines kraftstofftanks in einem benzin-rasenmäh — крышка расширительного бачка stock-fotos und bilderÖffnen eines Kraftstofftanks zum auto-tankäinder Nachfüllen 11… — крышка расширительного бачка Stock-fotos und Bilder
Geld in der Nähe ein Auto-tank
Hand einer Frau mit Euro-Banknoten in der Nähe eines Autotanks
kühlmittel-erweiterungtank weiß auf einem isoliertenhintergrund mit schwarzen details. eine einheit eines flüssigkeitskühlsystems für verbrennungsmotoren, eine kapazität in einem speziellen design. — крышка расширительного бачка стоковые фото и изображенияKühlmittel-Erweiterungtank weiß auf einem isolierten Hintergrund…
heizsystemventil aus schwarzem kunststoff auf weißem, isoliertemhintergrund in einem fotostudio. eine einheit eines flüssigkeitskühlsystems für verbrennungsmotoren, eine kapazität in einem speziellen design. — крышка расширительного бачка стоковые фотографии и изображенияHeizsystemventil aus schwarzem Kunststoff auf weißem, isoliertem…
kühlmittel-erweiterungtank weiß auf einem isoliertenhintergrund mit schwarzen details. eine einheit eines flüssigkeitskühlsystems für verbrennungsmotoren, eine kapazität in einem speziellen design. — крышка расширительного бачка стоковые фото и изображенияKühlmittel-Erweiterungtank weiß auf einem isolierten Hintergrund…
ein mann überprüft den ölstand in einem automotor — крышка расширительного бачка stock-fotos und bilderEin Mann überprüft den Ölstand in einem Automotor
geld in der autotank nähe Stock-fotos und bilderGeld in der Nähe eines Autotanks
geld in der nähe eines autotanks — крышка расширительного бачка stock-fotos und bilderGeld in der Nähe eines Autotanks
Geld in der Nähe eines Autotanks, um die Kraftstoffkosten zu symbolisieren
фон 1Технология системы охлаждения: переливные и расширительные баки
(Image/Mishimoto)Николас Томас, Mishimoto атмосфера.
Без линий PCV или CCV и без каталитических нейтрализаторов. Просто капает охлаждающая жидкость и продувает все проезжую часть.
Это было здорово для автомобилей, но не так хорошо для окружающего нас мира (извините, озон). По мере ужесточения экологических ограничений производителям пришлось разрабатывать способы удержания побочных продуктов внутреннего сгорания и охлаждающих химикатов внутри автомобиля.
В настоящее время почти все в двигателе остается там и каким-то образом перерабатывается, включая ту самую жидкость, которая поддерживает в этих цилиндрах соответствующую температуру.
Это может вернуть вас к школьной химии, но все расширяется, когда становится жарко.
Когда речь идет конкретно о охлаждающей жидкости, она также создает давление пара и газа, которому нужно куда-то деваться. Раньше эта горячая охлаждающая жидкость просто выбрасывалась в атмосферу (точнее, в землю), но в духе сохранения нашей единой земли автопроизводители разработали резервуары для сбора и повторного использования расширяющейся охлаждающей жидкости. Конечным результатом стали два разных типа танков, которые используются именно для этого.
Переливной бак s Переливной бак обычно имеет один или иногда два порта. Горячий хладагент перемещается туда и обратно между баками в зависимости от давления, создаваемого горячим хладагентом. (Изображение/Summit Racing)Переливной бак также может называться рекуперативным баком и представляет собой более простую систему из двух. Лучший способ определить, использует ли ваш автомобиль переливной бачок, — это выяснить, имеет ли ваш радиатор крышку с номинальным давлением, поскольку именно это определяет, когда охлаждающая жидкость начинает течь между системой охлаждения и бачком. Эта система также сильно зависит от давления, создаваемого расширяющейся охлаждающей жидкостью.
(Image/Mishimoto) Обратите внимание, что под колпачком находится большая пружина с небольшим выступом в центре. Когда давление горячей охлаждающей жидкости нарастает и превышает номинал крышки радиатора, она сжимает большую пружину, открывая переливное отверстие. Это позволяет любому пару и лишнему хладагенту проходить через линию в ваш расширительный бак и оставаться там до тех пор, пока температура в системе не упадет.
Как только автомобиль остынет, давление, естественно, выровняется. Это более низкое давление создает вакуум и втягивает охлаждающую жидкость из расширительного бачка обратно в систему охлаждения через небольшой клапан внутри крышки радиатора .
…
Расширительный бак s Расширительные баки устроены немного сложнее. На фото заводской расширительный бачок от FK8 Civic Type-R или уменьшенная версия заглавного изображения. (Изображение/Mishimoto)Расширительный бачок, или баллон для дегазации, как его называют в мире дизельного топлива, немного сложнее. При такой конфигурации бак всегда находится под давлением, и ваша герметичная крышка расположена на баке, а не на самом радиаторе. На самом деле 9Радиатор 0081 в большинстве случаев не имеет какой-либо крышки или заливной горловины, так как вы заливаете охлаждающую жидкость из бака.
Системы охлаждения, в которых используются расширительные бачки, будут иметь герметичную крышку радиатора, расположенную на расширительном бачке, а не на радиаторе. (Изображение/Mishimoto)Система охлаждения постоянно находится под давлением благодаря использованию расширительного бачка. Вместо того, чтобы направлять расширяющуюся охлаждающую жидкость в бачок, когда она достигает определенного давления, охлаждающая жидкость всегда проходит через радиатор и выходит в расширительный бачок. Здесь давление, создаваемое горячей охлаждающей жидкостью, заполняет верхнюю половину бака и действует как сила, выталкивающая охлаждающую жидкость обратно в систему.
…
Зачем обновлять? Охлаждающая жидкость работает лучше всего, когда она остается в системе охлаждения. Перегрев из-за утечки охлаждающей жидкости, безусловно, входит в десятку самых неприятных способов сократить трек-день или даже резко остановить поездку на работу.
Автопроизводители производят сотни тысяч таких резервуаров для всего своего автопарка. Учитывая чрезвычайно низкую норму прибыли от новых автомобилей, они должны удерживать затраты на их снятие с конвейера как можно более низкими.
Это означает изготовление переливных или расширительных бачков из пластика.
Эти материалы, как правило, рассчитаны на сотни циклов нагрева и охлаждения, которые испытывает автомобиль, но часто они не предназначены для длительного использования.
Алюминиевый бак для охлаждающей жидкости лучше подходит для постоянных и резких перепадов температуры. Алюминиевые баки обеспечивают уверенность в том, что расширяющаяся охлаждающая жидкость не просто разливается по всей проезжей части, а вместо этого поддерживает нужную температуру двигателя.
Для тех из вас, кто заботится об эстетике, запасные расширительные и переливные бачки торчат как больной палец. Стандартный бежевый или полупрозрачный белый — это чистый холст для ваших плохих навыков рисования охлаждающей жидкости. Запятнанный бачок охлаждающей жидкости — не очень хороший вид для тех из вас, кто пытается содержать моторный отсек в чистоте.
(Изображение/Mishimoto)Автомобильная промышленность прошла долгий путь как в чистой скорости, так и в эффективности по отношению к общему осознанию окружающей среды.
Хранение охлаждающей жидкости внутри системы охлаждения вашего автомобиля и вне дорог является взаимовыгодным.
Понимание разницы между функциями переливного и расширительного бачков полезно для совершенствования системы охлаждения в любой сборке, а также для понимания того, когда вам нужно использовать оба.
…
Первоначально эта статья появилась в техническом блоге Мишимото под номером .
Расширительные и восстановительные баки системы охлаждения не только для красоты
Каждая комбинация двигателей имеет особые требования к охлаждению в зависимости от размера двигателя, количества лошадиных сил, которые он производит, и его желаемого рабочего диапазона. Но реальный мир отличается от теоретического, и есть компромиссы, продиктованные доступным пространством, которые часто необходимо делать на этом пути. Например, если вы меняете двигатель LS на Miata, для большого радиатора не так много места, поэтому вам нужно покопаться в своем наборе хитростей и использовать больше вариантов системы охлаждения, таких как электрические вентиляторы и расширительные бачки.
С другой стороны, если вы загружаете большой блок в классический маслкар, пространство не так важно. Тем не менее, вы также можете захотеть иметь чистый внешний вид с добавленными вами новыми скоростными вкусностями, такими как крышки клапанов, аксессуары, алюминиевый радиатор и так далее. Вы не должны сбрасывать со счетов необходимость планировать свою систему охлаждения только потому, что у вас есть больше места для большего радиатора.
Использование расширительного бака меньшего размера с системой рекуперации позволит разместить их в более отдаленных районах. Рекуперация представляет собой перелив, который всасывает охлаждающую жидкость обратно в расширительный бачок, когда она остывает.
Расширительные и восстановительные баки обычно устанавливаются в самой высокой точке системы охлаждения для выпуска воздуха и обеспечения теплового расширения жидкостей при их нагревании. В приложениях для повышения производительности, таких как гонки, переливной бачок — это просто перелив вашего расширения, который действует как ловушка. Или вы также можете настроить его как систему рекуперации, которая будет всасывать охлаждающую жидкость обратно в расширительный бачок, как только она остынет. Когда охлаждающая жидкость находится в расширительном бачке, она не находится под давлением, как в расширительном бачке.
Крышка бака утилизации выходит в атмосферу. Но как только он остынет, он создаст вакуум, из которого он снова всосется в судебную систему, как только остынет. — Ян Крискуоло, Canton Racing
Хотя расширительный и восстановительный баки работают вместе, каждый из них имеет свое назначение. «У нас много клиентов, которые используют как расширительный бак, так и рекуперационный бак.
Крискуоло говорит, что при создании системы охлаждения необходимо помнить о нескольких вещах. Во-первых, есть формула, которая используется для расчета правильного размера (или минимального размера) расширительного бака. «Мы предлагаем резервуары разных размеров в зависимости от ваших потребностей. У нас есть универсальный бак для пользовательских настроек, а также баки для конкретных моделей. Но, как правило, мы следуем определенным правилам, когда дело доходит до размеров. Например, просадка – это когда полностью остыла активная зона, а теплоноситель возвращается к нормальному уровню при нормальной температуре окружающей среды. Мы подсчитали, что вам нужно 12 процентов от общей емкости вашей системы охлаждения. Кроме того, вам также нужен бак, размер сердечника которого составляет не менее 6 процентов, поскольку он расширяется при рабочей температуре 212 градусов по Фаренгейту».
Расширительные и восстановительные баки обычно устанавливаются в самой высокой точке системы охлаждения для выпуска воздуха и обеспечения теплового расширения активной зоны при ее нагревании.
Крискуоло говорит, что 12-процентные и 6-процентные (от емкости вашей системы) числа складываются вместе, чтобы получить необходимый размер расширительного бака. «Приведу пример, — объясняет он. «Допустим, у вас теперь есть 13-литровая емкость системы в вашем автомобиле после того, как вы добавили усилитель мощности, и вы настроили свою систему охлаждения так, как хотите, и знаете, где вы хотите разместить расширительный бачок. При 12-процентной просадке вам потребуется 1,56 кварты, а для теплового расширения вам потребуется 0,78 кварты, что соответствует 2,34 кварты. Это наименьший размер, который вы можете использовать для своей системы, и именно так его следует рассчитывать для системы любого размера».
OEM-производители не использовали расширительный бачок для некоторых старых автомобилей. Был только радиатор с перепускным отверстием в горловине, которое выливалось в переливной бачок, который должен был быть рекуперативным бачком. Однако на более новых серийных автомобилях OEM-производители используют пластик или поликарбонат для бака-утилизатора.
«[Пластик] не лучший выбор для использования при экстремально высоких температурах, потому что материал разрушается и склонен к растрескиванию. Я лично столкнулся с этой проблемой на своем BMW 330 CI. — Ян Крискуоло.
Крискуоло предупреждает, что если вы модернизируете различные компоненты своего автомобиля, например, устанавливаете новые головки, добавляете нагнетатель или турбонаддув, вам, вероятно, следует потратить немного больше денег, а также усилить систему охлаждения до чего-то более надежного. «Вы действительно не хотите иметь много пластика, тем более что температура вашего ядра теперь будет выше в вашей системе охлаждения, потому что вы сильнее толкаете автомобиль. Наши баки изготовлены из алюминия методом TIG-сварки, в отличие от стандартного OEM-пластика, который не очень подходит для использования в гонках или даже на уличных дорогах».
Многим любителям хот-родов нравятся комбинированные расширительный и восстановительный баки «все в одном», если у них есть место для их размещения вместе.
Если вы создаете высокопроизводительное приложение, обычно чем больше, тем лучше, когда речь идет о размерах радиатора. Однако в некоторых случаях, например, при замене двигателя, у вас может не хватить места для большого радиатора и других аксессуаров под капотом. «Возможно, вам придется кое-что обдумать», — говорит Крискуоло. «И вам, возможно, не удастся обойтись без гигантского радиатора (из-за недостатка места). Имейте в виду, что чем больше радиатор, тем большей емкости потребуется расширительный бачок. Еще одна вещь, о которой следует помнить, это то, что если вы разместите радиатор где-то еще ниже двигателя, вам понадобится расширительный бачок для компенсации».
Расширительные баки Canton находятся под давлением и включают стандартные крышки на 16 фунтов на квадратный дюйм и 21 фунт на квадратный дюйм. Крискуоло говорит, что вы можете поднять давление до 30 фунтов на квадратный дюйм, в зависимости от ваших требований. Расширительный бак большего размера может выдержать большую просадку и тепловое расширение, поэтому вам, возможно, не придется беспокоиться о наличии бака-утилизатора. Но, в зависимости от вашей установки, у вас может возникнуть проблема с пространством, если вам нужно разместить расширительный бак в самой высокой точке, по словам Крискуоло. «Если [расширительный бачок] слишком большой (или слишком высокий), может возникнуть проблема с попаданием в капот. Используя меньший бак с настройкой рекуперации, у вас может быть место для расширения, а затем любой перелив с баком рекуперации ниже, чем расширительный бак. Это одно из преимуществ».
В расширительном бачке подходящего размера должно быть место для 12 процентов от общего объема охлаждающей жидкости плюс 6 процентов для теплового расширения. Таким образом, если у вас 13-квартовая система, вам потребуется 1,56 кварты на просадку и 0,78 кварты на тепловое расширение.
Существует множество вариантов размеров и конфигураций резервуаров для утилизации. Canton Racing предлагает их вместе в одной компактной упаковке или по отдельности, чтобы вы могли максимально эффективно использовать доступное пространство и размещать баки там, где вам нужно. «Если у вас просто очень большой [расширительный] бак, вам может не понадобиться весь его для расширения, так что это пустая трата места», — добавляет Крискуоло. «Пока вы придерживаетесь рекомендуемого уравнения, о котором мы говорили ранее — 12 процентов и 6 процентов — больше, чем это, является пустой тратой места в моторном отсеке.
Крискуоло отмечает, что вы также можете добавить смотровой манометр в расширительные баки (но не в расширительные баки), чтобы увидеть, насколько охлаждающая жидкость расширилась на стороне рекуперации. «Многие дрифтеры используют эти установки. Они помещают восстановительный бак в заднюю часть автомобиля, где должен быть багажник, и они могут легко долить его и посмотреть, не открывая капот».
(слева) Canton предлагает баки охлаждающей жидкости нагнетателя, подобные этому, для GT500 с 2011 по 2014 год с крышкой топливного типа и клапаном сброса давления. Canton Racing также может производить нестандартные баки (справа), поэтому, если вам нужен нестандартный размер или форма, они могут быть изготовлены в соответствии с вашими требованиями.
Крискуоло также упоминает, что Canton Racing может создавать нестандартные танки для гонщиков и хот-роддеров. Таким образом, если вам нужен нестандартный размер или форма, они могут быть изготовлены на заказ в соответствии с вашими требованиями. Вы также можете использовать крышки разных стилей для расширительных и восстановительных баков. Canton предлагает крышки топливного типа для некоторых своих баков нагнетателя. «У нас есть новый, который представляет собой бак нагнетателя GT 500 с 2011 по 2014 год, который имеет крышку топливного типа и клапан сброса давления. Мы предлагаем разные стили и разные размеры. Если кому-то нужно что-то нестандартное, у нас есть специальный отдел, к которому клиенты также могут обратиться».
Если вы хотите модернизировать систему охлаждения или заменить двигатель, не забудьте учесть расширительный и восстановительный бак. Помимо великолепного внешнего вида резервуаров, которые поставляются в матовом черном цвете и алюминии, они намного надежнее, чем ваш дешевый пластиковый резервуар OEM, который находится в одном или двух тепловых циклах от растрескивания, и пластиковый резервуар для утилизации, который уже обесцвеченный. Так что, если вы инвестировали в новый алюминиевый радиатор и добавили несколько дополнительных лошадиных сил, это будет стоить дополнительных затрат, чтобы ваша поездка работала так же хорошо, как выглядит. И если вы собираетесь использовать свой автомобиль для какой-либо производительности, вам нужны продукты премиум-класса, которые прослужат долго.
