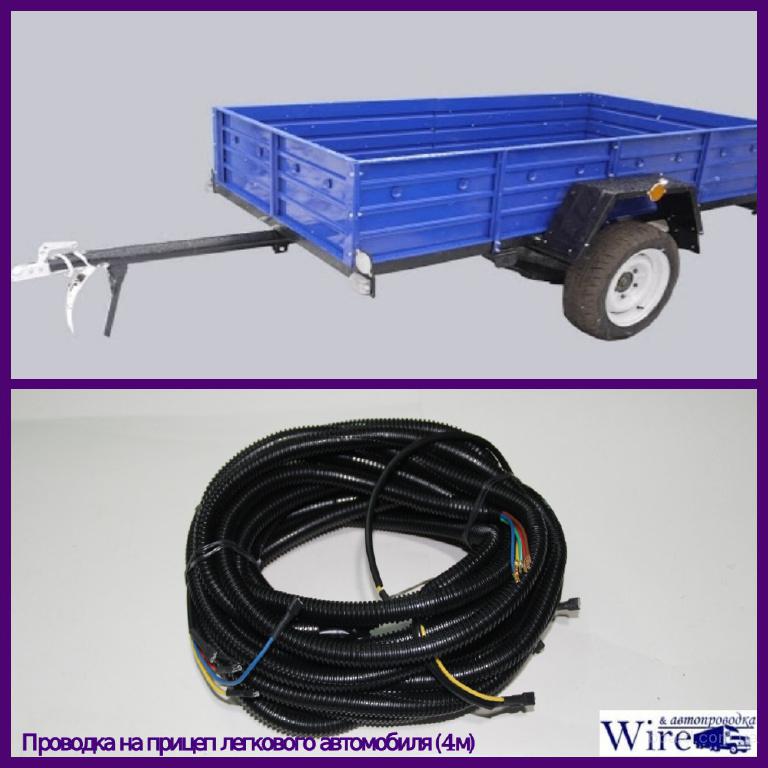

• Проводка на прицеп легкового автомобиля (4м) с передними габ

• Днепр • Легковой прицеп 200х130 в комплекте с колёсами

  18158 ₴

• Av Tech Corporation • Комплект светоотражателей катафотов легкового прицепа

• Av Tech Corporation • Мини комплект светотехники легкового прицепа

• Av Tech Corporation • Комплект электрооборудования легкового прицепа КЕ-01

• Av Tech Corporation • Комплект электрооборудования для легкового прицепа КЕ-02

• Av Tech Corporation • Комплект LED светотехники легкового прицепа KSLED-2

  1024 ₴

• Бобер • Легковые Прицепы. Полный комплект. Гарантия, Доставка, Документы

  19550 ₴

• Av Tech Corporation • Комплект светотехники для легкового прицепа «Базовый КС-1»

• Автомобильные прицепы для легковых автомобилей
• Двухосный прицеп на легковой автомобиль
• Фонари на легковой авто прицеп
• Прицеп двухосный легковой с тормозами
• купить рессору на прицеп лев кременчуг
• Авто прицеп легковой лидер
• Прицеп легковой двухосный
• Прицеп одиссей для легкового автомобиля
• Прицеп б у к легковому автомобилю
• Авто прицепы для легковых авто
• Автомобильный прицеп для легкового автомобиля
• Прицеп легковой лев
• Документы на легковой прицеп
• Прицепи для легкових авто
• Прицеп до легкового авто
• Прицеп для перевозки легкового автомобиля
• купить ось на легковой прицеп бу
• Изготовление прицепов для легковых авто
• купить прицеп легковой двухосный
• Прицеп легковой усиленный

Провод электрический для полуприцепа

Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа. Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами:

стандартный; универсальный.

Применение СТАНДАРТНОГО способа

возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа. В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления.

Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной.

Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Читать также: Для чего нужны винтовые компрессоры

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки. По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 )

1 Левый поворотник 2 +12В (опция) или Задний противотуманный фонарь 3 Масса 4 Правый поворотник 5 Правый габарит и подсветка номера 6 Тормозные огни 7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446)

1. Левый поворот (Желтый) 2. Задний противотуманный фонарь (Синий) 3. Земля для контактов с 1 по 8 (Белый) 4. Правый поворот (Зеленый) 5. Левая сторона габаритов и подсветки номера (Коричневый) 6. Стоп-сигналы (Красный) 7. Правая сторона габаритов и подсветки номера (Черный) 8. Задний ход (Розовый) 9. +12В с аккумулятора (Оранжевый) 10. +12В при наличии зажигания (Серый) 11. Земля для контакта 10 (Бело-черный) 12. Сигнальный провод (обычно запасной) (Бело-синий) 13. Земля для контакта 9

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

• Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
• Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

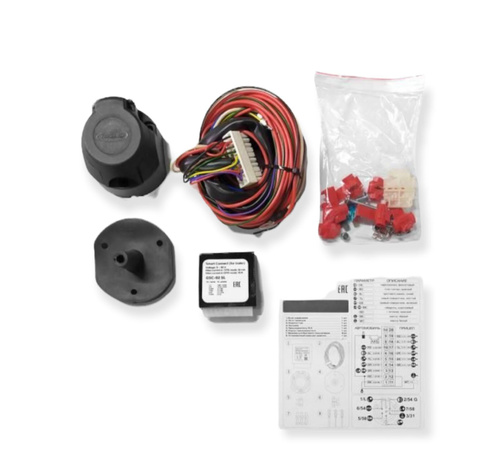

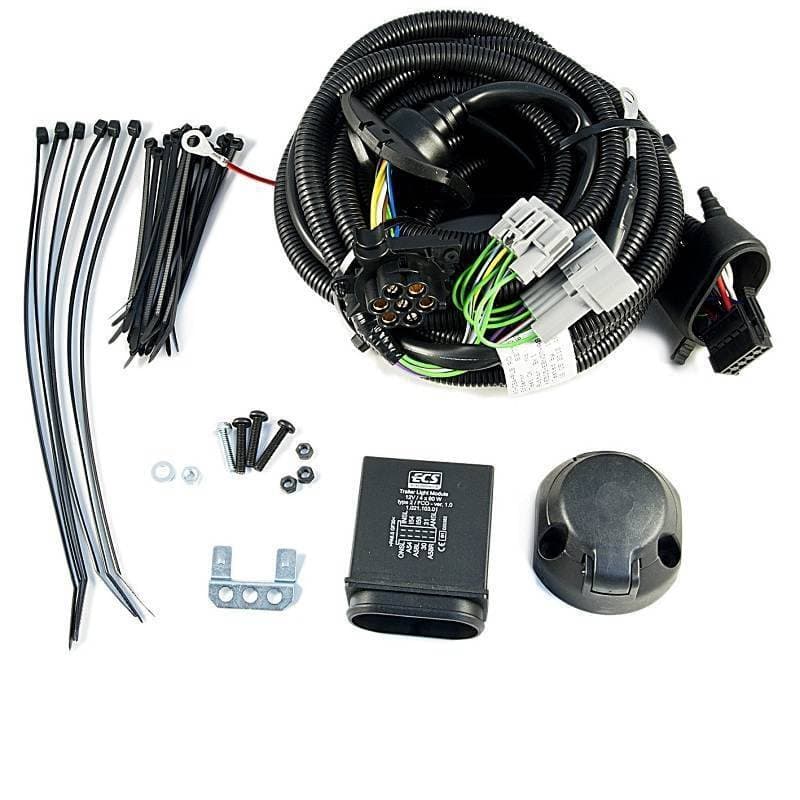

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

Рекомендуем: Топ 15 лучших трансмиссионных масел для авто

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

• 1 – жёлтый – сигнал левого указателя поворота;
• 2 – синий – сигнал задних противотуманных фонарей;
• 3 – белый – минусовой сигнал для контактов с 1 по 8;
• 4 – зелёный – сигнал правого указателя поворота;
• 5 – коричневый – сигнал габаритов с правой стороны;
• 6 – красный – стоп-сигнал;
• 7 – чёрный – сигнал габаритов с левой стороны;
• 8 – розовый – сигнал огней заднего хода;
• 9 – оранжевый – постоянный плюсовой контакт;
• 10 – серый – плюсовой контакт при зажигании;
• 11 – чёрно-белый – минусовой сигнал для 10 контакта;
• 12 – бело-синий – резервный контакт;
• 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

• Европейский тип на семь контактов — 7 pin Euro.
• Американский разъём на семь контактов — 7 pin US.
• Разъёмы на тринадцать контактов — 13 pin.
• Специализированные разъёмы.

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему

Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

• Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
• Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
• Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

• АБС — антиблокировочная система тормозов.
• ESP (Electronic Stability Program) — электронная система динамической стабилизации.
• Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

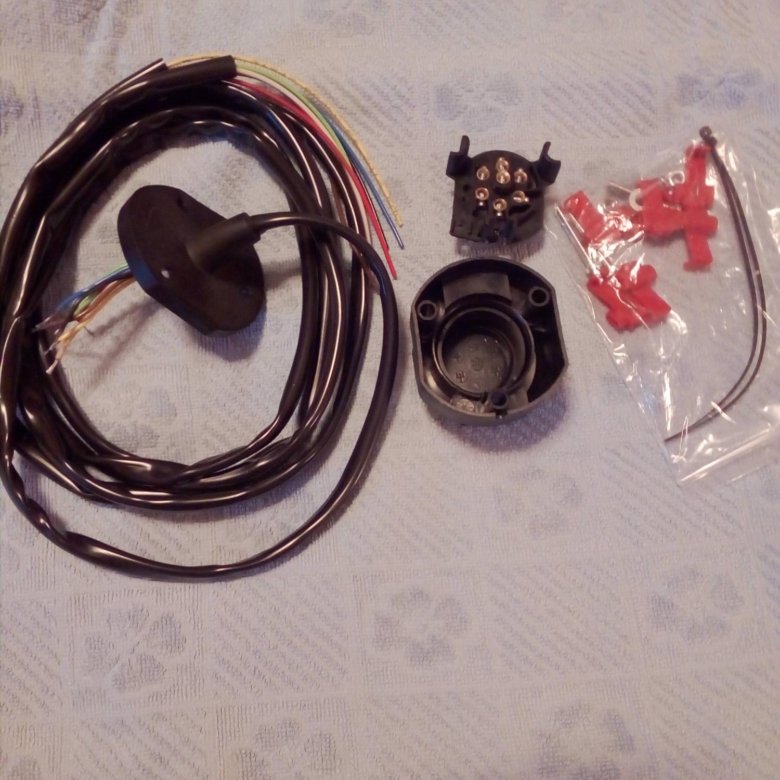

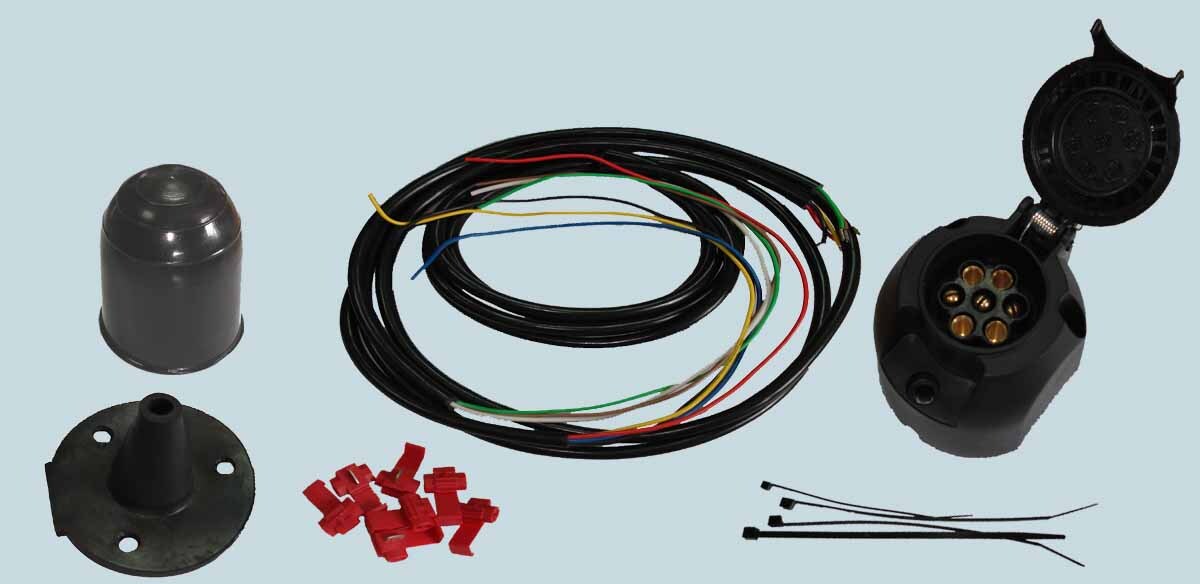

В пакет входит следующее оборудование:

Кожух розетки для фаркопа

Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений

Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

Кожух розетки для фаркопа

Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений

Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Подключение 15 полюсной розетки освещения 24 V по стандарту ISO 12098.

.

Вариант подключения розетки освещения c 15 контактами приведенных в таблице, используется на европейских,российских,азиатских и некоторых американских тягачах.

№ контакта	Цвет провода	Назначение
1	желтый	поворотник левой стороны
2	зеленый	поворотник правой стороны
3	голубой	противотуманные задние фонари
4	белый	Масса
5	черный	габарит левой стороны
6	коричневый	габарит правой стороны
7	красный	Фонари стопов (тормоза)
8	розовый	фонари заднего хода
9	оранжевый	постоянное напряжение (+24V)
10	серый	аварийный сигнал от датчиков тормозных колодок
11	бело-черный	Датчики давления на пружинных тормозах
12	бело-голубой	Управление подъемом моста
13	бело-красный	(common return for data lines)Общий провод для линий передачи данных
14	бело-зеленый	CAN H линия
15	бело-коричневый	CAN L линия

Подключение розетки освещения 15 pin применяется на прицепах и полу-прицепах.

Такое подключение розетки освещения используется на прицепах и полуприцепах, отличается от подключения на тягачах,тольком цветом провода начиная с 8 вывода.

№ контакта	Цвет провода	Назначение
1	желтый	поворот левой стороны
2	зеленый	поворот правой стороны
3	голубой	противотуманные задние фонари
4	белый	Масса
5	черный	габарит левой стороны
6	коричневый	габарит правой стороны
7	красный	Фонари стопов (тормозов)
8	серый	фонари заднего хода
9	коричнево-голубой	постоянное напряжение (+24V)
10	коричнево-красный	предупредительный сигнал от датчиков тормозных колодок
11	желто-черный	Датчики давления от пружинных тормозов(pressure sensor for spring brake)
12	розовый	Управление подъемным мостом(axle lifting device)
13	бело-черный	Общий провод для линий передачи данных(common return for data lines)
14	фиолетовый	CAN H линия
15	оранжевый	CAN L линия

15 pin-розетка с фиксацией проводов винтом М4.

Несколько советов по установке розетки освещения 15pin:

зачищенные от изоляции провода желательно обжать латунными контактами,и только потом засунуть в контакт розетки и зафиксировать винтом.Контакт будет более надежный и долговечный Это придаст соединению.Пример такого соединения посмотрите на фото ниже

2. Подключение проводов к 15pin-розетке начинайте с контактов 11, 12, 13, 14, 15.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

• 1 — левый поворот;
• 2 — противотуманный фонарь;
• 3 — «масса»;
• 4 — сигнал правого поворота;
• 5 — фонарь заднего хода;
• 6 — стоп-сигнал;
• 7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с «массой», а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира. Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС. В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пина	Окраска	Функция
1	Желтая	Поворотник левого борта
2	Зеленая	Поворотник правого борта
3	Голубая	ПТФ
4	Белая	Земля
5	Черная	Габаритные огни с левой стороны
6	Коричневая	Габаритные огни с правой стороны
7	Красная	Управление стоп-сигналами
8	Розовая	Сигнал заднего хода
9	Оранжевая	+24 V
10	Серая	Передача аварийного сигнала от датчиков, установленных на тормозные колодки
11	Бело-черная	Сигнал с датчиков давления пружинных тормозов
12	Бело-голубая	Управление механизмом подъема моста
13	Бело-красная	обмен информационными сигналами
14	Бело-зеленая	CAN-H
15	Бело-коричневая	CAN-L

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Пошаговая инструкция подключения

Подключение розетки фаркопа к автомобилю своими руками рекомендуется делать без резки штатных проводов, а используя промежуточные соединительные колодки, как при установке заводских переходников.

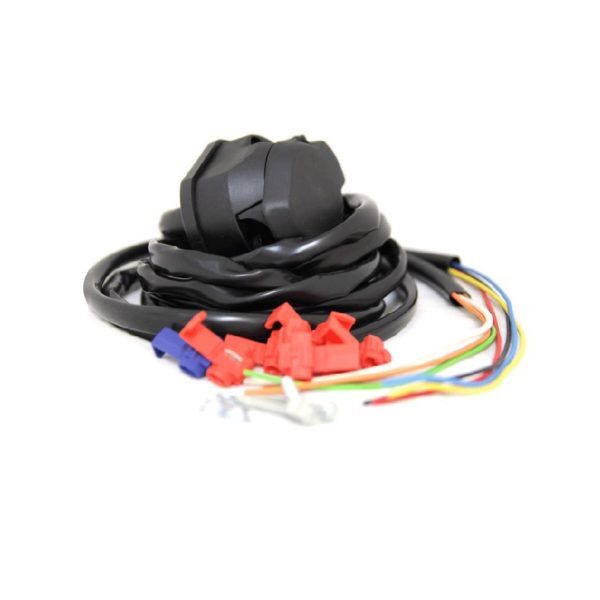

Нужно приобрести необходимые материалы:

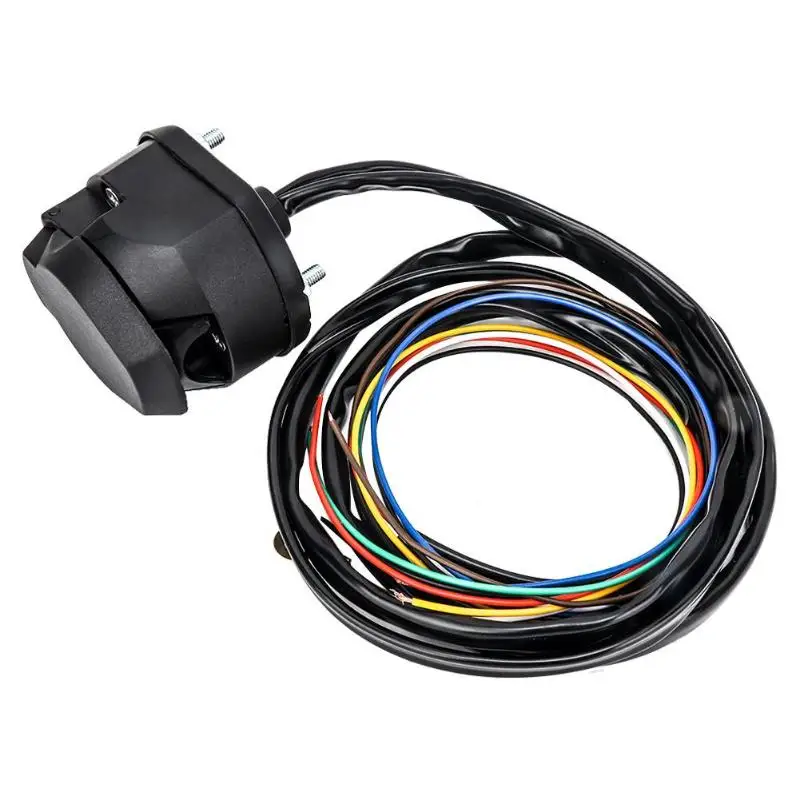

• сам разъем с защитной крышкой;
• электрические колодки подходящей конструкции;
• кабель с цветными жилами сечением не меньше 1,5 мм2;
• хомуты;
• защитная гофра.

Схема работы:

1. Отрежьте кусок кабеля нужной длины с запасом для обработки концов.
2. Очистите от изоляции и залудите хвостовики проводов.
3. Пропустите кабель внутри гофрированного рукава.
4. Распаяйте контакты в корпусе розетки, сверяясь со схемой розетки фаркопа легкового авто.
5. Закрепите провода в соединительных колодках для задних фонарей, также контролируя их порядок.
6. Изолируйте все места соединения и подключите колодки к разъемам светотехники машины.
7. Проложите жгут к месту установки на фаркопе, закрепите и закройте отверстия в кузове заглушками.

Для изоляции вводов кабеля в розетку и разъемы лучше применять силиконовый герметик.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

1. сигнал на левый поворот;
2. задний ход;
3. масса 12В;
4. сигнал на правый поворот;
5. правый габаритный сигнал;
6. Стоп сигнал;
7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

1. указатель левого поворота;
2. противотуманные задние фонари;
3. масса в цепи 1,2,4-8;
4. указатель правого поворота;
5. сигнал правый габаритный;
6. Стоп сигнал;
7. сигнал левый габаритный;
8. сигнал заднего хода;
9. +12 В постоянно;
10. +12В при включении зажигания;
11. масса в цепи 10;
12. Резервный пин;
13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.
Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Подключение прицепа к машине это не просто соединение двух штекеров.
Качество материалов и сборки очень хорошее. Олег
Термоусадка и изолента. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. Помните, только официальные документы и инструкции производителя.
В России чаще всего применяют европейскую распиновку. На электронные блоки также устанавливают специальный переходник. Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина.

Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов. Важные сведения Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ. Цены очень низкие. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя.

При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Сергей В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
цепляем прицеп

Схема подключения проводки легкового прицепа — АвтоТоп

Содержание

• Как поменять проводку прицепа, подключить розетку на машине или вилку на прицепе.
• Схема подключения розетки 7 к 7
• Распиновка розетки фаркопа 7 пин в легковых автоприцепах
• Универсальный метод подключения разъема прицепа и распиновки
• Распиновка 7-контактной розетки прицепа: важные особенности
• Европейская и отечественная разводка
• Подключаем розетку фаркопа к машине
  • Вариант 1
  • Вариант 2
• В заключении

Как поменять проводку прицепа, подключить розетку на машине или вилку на прицепе.

У Вас перестала работать электрика прицепа? Как понять, где проблема с электрикой прицепа?

Некоторые лампочки на задних фонарях работают «через раз»?

У Вас вообще нет проводки и светотехники на прицепе?

Вы не знаете как поменять на машине розетку для подключения к электрике прицепа?

Тогда Вы попали именно в тот раздел, в котором мы очень коротко и сжато расскажем и подробно раскроем все тайные смыслы этого словосочетания — «Электрика для прицепов»!

Давайте разбираться вместе! Далее мы опишем бюджетный вариант замены и ремонта проводки.

В данном случае мы рассматриваем задние фонари, установленные по умолчанию, или Вы приобретаете новые задние фонари, которые подключаются «под байонет (специальный стандартный разъём) » или «на скрутку» .

Первый вариант – это уж очень самый «бюджетный» вариант, который мы не рекомендуем. А описываем его для того, что бы Вы не совершили ошибок — провода вы должны найти сами. И не факт, что цветовая гамма проводки будет соответствовать нормативам по электропроводке для прицепных устройств в соответствии с электропроводкой для прицепных устройств.

На этом про «самопал» мы и закончим. Приступим к описанию ремонта с помощью нормальных, стандартизованных способов ремонта и/или замены проводки максимально бюджетным способом. Не бюджетный способ будет указан в тексте.

Второй, самый правильный и нормальный вариант.

Цвет каждого провода обязан соответствовать электросхеме прицепного устройства.

Для начала, что бы понять нижеследующий текст и фото, посмотрим фото розетки ниже, для того, что бы мы правильно понимали о чём мы будем говорить далее:

То, что вы видите на фото выше, это вид со стороны разъёмов – вилка (слева) и розетка (справа)!

Соответственно цветовая гамма проводов, будет выглядеть так, как на фото ниже.

Данное цветовое изображение очень удобно при проверке электропроводки с помощью специального тестера электропроводки прицепа или обычного тестера (ампервольтомметра). Мы даём эту схему, что бы вы могли «прозвонить» тестером каждый провод, не разбирая разъём .

Для подключения проводов с внешней стороны розетки и/или вилки, т. е. с наружной части с пользовательской стороны для вилки (слева) и розетки (справа):

Далее, для электриков, самоучек и просто для общего знания, приведена электросхема для подключения проводов непосредственно внутри разъёмов. Со стороны колодок, который спрятаны под корпусом Розетки (слева) и вилки (справа):

Плавно переходим к собственно проводам, которые отходят от вилки прицепа. Это для того, что бы понять, как отличить плечи проводки проходящие по сторонам прицепа. Что бы «Левый поворотник» включался именно с Левой стороны прицепа, а «Правый поворотник» с правой стороны прицепа.

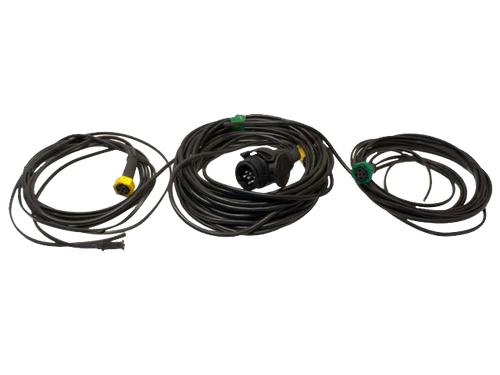

Т.к. проводка делится на два плеча и идёт с разъёмами байонет, которые подключаются к фонарям, у которых эти разъёмы присутствуют, то это относится уже к «не бюджетному варианту» подключения фонарей. Ибо фонари с разъёмами байонет стоят несколько дороже, примерно на 20%, чем фонари, подключаемые на внутренние штатные винты или на скрутку, под изоленту или термотрубку.

В таблице ниже показаны цветовые различия разъёмов байонет, которые прокладываются по прицепу и соответствуют световой сигнализации по сторонам прицепа.

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

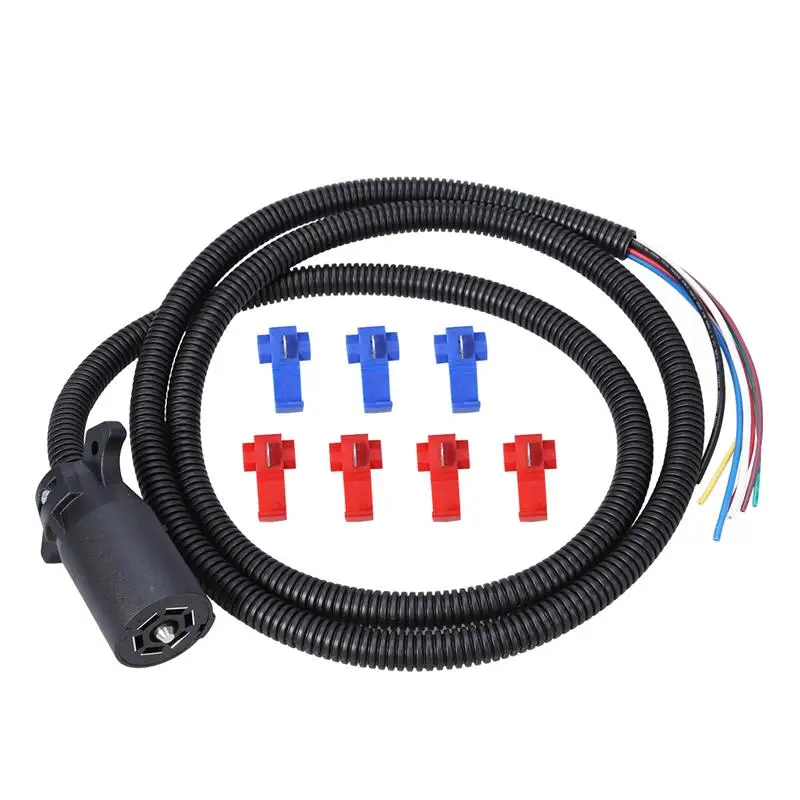

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Дата публикации: 10 августа 2016 .
Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

• Левый поворотник (желтый).
• Противотуманка (голубой).
• «Земля».
• Правый поворотник (зеленый).
• Свободный.
• Стоп-сигналы (коричневый).
• Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

• Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
• Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

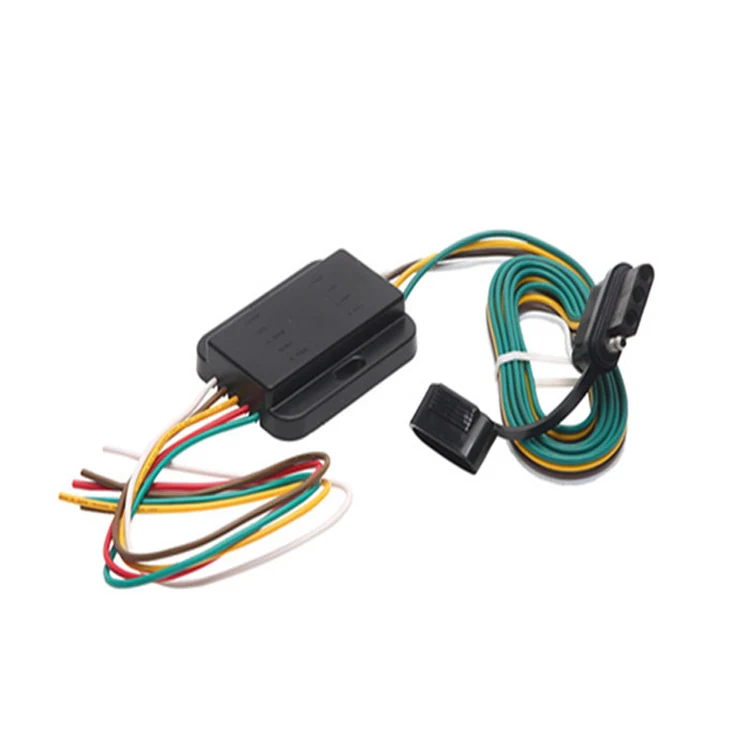

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

12 лучших обзоров жгутов проводов для лодочных прицепов на 2022 год

Наличие неисправных жгутов проводов на наших лодках может стать настоящей проблемой. Это приводит к выходу из строя стоп-сигналов, задних фонарей и поворотников. Когда такие случаи происходят, пришло время заменить вашу старую проводку.

Всегда помните, что рынок предлагает широкий выбор доступных жгутов проводов, что затрудняет поиск лучшего жгута проводов для лодочного прицепа. Не волнуйтесь. Если вы хотите получить совершенно новый жгут проводов, вы можете начать с прочтения нашего списка вариантов продуктов, разумно выбранных ниже.

Содержание

• Топ 12 обзоров жгутов проводки для лодочных прицепов
  • 1. ОНЛАЙН-МАГАЗИН LED Жгут проводов для плоского прицепа
  • 2. Жгут проводов для плоского прицепа SUZCO
  • 3. 1 Жгут проводов 49 CZC AUTO Trailer00 Wiring0 HOPKINS TOWING SOLUTIONS Плоский жгут проводов для прицепа
  • 5. CURT 58030 4-контактный плоский жгут проводов
  • 6. WESBAR 702275 Плоский жгут проводов на конце прицепа
  • 7. SHORELINE MARINE 4-сторонний жгут проводов для прицепа
  • 8. Жгут проводов для легкого прицепа с 4-сторонней сцепкой ABN
  • 9. Жгут проводов для тяжелого 7-стороннего рядного прицепа NILIGHT
  • 10. Комплект жгута проводки для прицепа MICTUNING
  • 11. Комплект жгута проводки для прицепа EXERAUO
  4.20011 NILIGHT Комплект жгута проводов прицепа с плоским штифтом
• Руководство покупателя
• Как защитить проводку прицепа для лодки
• Какой калибр у провода прицепа для лодки
• Как предотвратить коррозию проводов прицепа
• Сколько стоит замена электропроводки лодочного прицепа
• Заключение

12 лучших обзоров жгутов проводки для лодочных прицепов

комплект, который поставляется с мужскими и женскими кромками для дополнительной ценности. Этот продукт, сертифицированный по стандарту SAE J1128, оснащен основным кабелем минимального напряжения, полностью предназначенным для низкого системного напряжения 60 В постоянного тока. Узнайте больше об этом удивительном продукте. 9№ 0003

Благодаря своей длине 25 футов плюс 4 фута это идеальный трос для морского прицепа для прицепов шириной менее и более 80 дюймов.

Кроме того, он поставляется с проводкой в ​​виде поперечных рычагов, которую я нахожу удобной. Эта функция упрощает подключение задних фонарей и, следовательно, упрощает процесс настройки.

Еще одной особенностью, упрощающей установку, являются цветные провода 18 AWG, которые позволяют быстро определить функцию каждого провода. Благодаря им я больше никогда не запутался при установке подвески, что позволило мне собрать ее безопасно и быстро.

Однако обратите внимание, что этот продукт не имеет очень длинного провода заземления. Таким образом, вам, возможно, придется немного соединить его, чтобы все заработало. Я не вижу в этом большой проблемы, потому что в остальном комплект хорошо справляется со своей задачей.

Pros

• Поставляется с наружными и женскими кромками для дополнительной ценности.
• Стандарты SAE J1128 для магистральных кабелей низкого напряжения.
• Идеальный жгут проводов для прицепов шириной менее и более 80 дюймов.
№
• Гарантирует удобную установку благодаря конструкции на поперечных рычагах.
• Проводка 18 AWG упрощает установку.

Минусы

• Провод заземления не очень длинный.

Попробуйте этот замечательный продукт, если вы хотите сделать свои электрические системы безопасными и надежными. Кроме того, установка никогда не доставляет хлопот. Сделайте свою жизнь проще с помощью этого комплекта жгута проводов для прицепа для лодок.

2. Жгут проводов освещения прицепа SUZCO Flat

Если вы ищете функциональный комплект проводов для лодочного прицепа, SUZCO — это надежный бренд, который стоит попробовать. Эта компания занимается производством надежного автомобильного оборудования, которое делает приключения как на суше, так и на воде более приятными. Взгляните на невероятный продукт SUZCO.

Этот легкий предмет представляет собой 25-футовую привязь для прицепа для лодок (мужской и женский) с четырехсторонними проводниками и белым заземляющим кабелем. Мне нравится, как он сделан из проводов 18-го калибра, разделяющих дышло прицепа и спускающихся по обеим сторонам прицепа. Его четырехсторонние разъемы для подключения к лодочному прицепу также обеспечивают базовое подключение освещения.

Кроме того, этот жгут проводов морского прицепа имеет цветовую маркировку и поставляется с кабелями с предохранителями. Поэтому его легко подключить к системе электропроводки прицепа. Еще одна особенность, которую я нахожу удобной, — это герметичная, устойчивая к ржавчине конструкция этого предмета. Его инструкции по подключению также облегчают мою работу.

Кроме того, компания предоставляет двухлетнюю гарантию, так что это должно дать вам некоторое спокойствие при выборе жгута проводов.

Что касается застежек, то в этом изделии нет зажимов для фиксации проводов. Я смог использовать старые, которые у меня уже были, но если у вас нет готовых, вам придется сделать еще одну покупку.

Pros

• Изделие очень легкое.
• Он обещает базовое подключение освещения благодаря четырехконтактным разъемам.
• Провода с цветовой маркировкой и предохранителями облегчают соединение с системой прицепа.
• Нержавеющая обвязка.
• Понятное руководство облегчает сборку.
• Включена двухлетняя гарантия.

Минусы

• Зажим для фиксации проводов не входит в комплект.

Этот продукт определенно стоит попробовать. Если вы хотите облегчить себе задачу, проверьте это для разнообразия. Кроме того, его защита от ржавчины повышает удобство каждого пользователя.

3. Комплект жгута проводов для прицепа CZC AUTO

Неудивительно, что превосходные комплекты жгута проводов для прицепа поставляются производителями-долгожителями, такими как CZC AUTO. Они производят свою продукцию только из лучших доступных материалов, таких как медный сердечник для соединителей фонарей лодочных прицепов. Продолжайте прокручивать, чтобы узнать больше об этом феноменальном продукте.

ПВХ и материалы, защищающие от УФ-излучения, покрывают сердцевину изделия, обеспечивая оптимальную долговечность. Его вилка для лодочного прицепа из ПВХ имеет медные клеммы, покрытые никелем, что обеспечивает эффективную герметизацию и защиту от ржавчины. Мне не нужно беспокоиться о погружении его в воду на длительный период. На него также распространяется двухлетняя гарантия от компании.

Этот почти 30-футовый жгут проводов для лодочного прицепа достаточно длинный для всех типов 12-вольтовых прицепов с 4-контактными разъемами. Он также имеет поперечную структуру с четырьмя штекерными проводами и пятью штекерными разъемами. Кроме того, два куска коричневых рабочих проводов отделены от фонарей прицепа для простого подключения.

В целом претензий к этому товару у меня нет. Однако один клиент сообщил, что не получил зажимы в упаковке. Если вы беспокоитесь о недостающих предметах, у компании есть 30-дневная гарантия возврата денег, чтобы вы были спокойны.

Pros

• Сердечник изготовлен из чистой меди.
• Изготовлен из ПВХ с УФ-покрытием для оптимальной прочности.
• Медные клеммы с никелированным покрытием делают изделие герметичным и защищенным от ржавчины.
• Поставляется с двухлетней гарантией CZC AUTO.
• Достаточно длинный для всех типов прицепов на 12 В с 4-контактными разъемами.
• 30-дневная гарантия возврата денег.

Минусы

• Дело о недостающих клипсах.

Если вы хотите заменить свою привязь надежной, попробуйте для разнообразия эту. Мне нравится коррозионно-стойкая функция, которая делает его более долговечным. Кроме того, гарантия делает мою покупку без риска.

4. HOPKINS TOWING SOLUTIONS Привязь для плоского прицепа

Пришло время инвестировать в привязь для прицепа, которая эффективно отвечает вашим требованиям. Эта привязь имеет длину тридцать футов, что позволяет вам широко охватывать трейлеры. Это идеальный комплект проводки, будь то для обслуживания или повторной проводки. Итак, взгляните на эту невероятную подвеску для вашего лодочного прицепа.

Этот продукт весом 4,8 унции имеет форму поперечного рычага для более широкого использования. Два гладких коричневых провода изделия позволяют охватить сразу два фонаря лодочного прицепа. Клеммы также защищены от ржавчины, поэтому мне не нужно беспокоиться о коррозии элемента.

Помимо всех перечисленных функций, мне также нравится, что этот продукт удивительно удобен в использовании. У меня никогда не было проблем с использованием этой плоской подвески для прицепа. Кроме того, его установка также не составит труда. Эта функция позволяет мне тратить меньше времени на сборку продукта.

Хотя у меня не возникло проблем с настройкой комплекта, у одного клиента возникла проблема с разработкой конструкции раздвоенного шнура, из-за чего свет или сигнал поворота не соответствовали друг другу. Если у вас есть такой же опыт, вы можете посмотреть видео-инструкцию от производителя или связаться с Hopkins.

Pros

• 30-футовая проводка может охватывать прицепы более широко.
• Это идеальный комплект жгутов для технического обслуживания или замены проводки.
• Клеммы устойчивы к ржавчине и коррозии, что делает изделие более долговечным.
• Эта привязь удивительно проста в использовании.
• Конструкция с поперечным рычагом.
• Удобная и быстрая установка.

Минусы

• У некоторых пользователей может возникнуть проблема с конструкцией разъемного шнура.

В общем, стоит попробовать эту плоскую подвеску для прицепа. Мне нравятся все его удобные функции, которые облегчают и ускоряют мою работу. Если вы хотите сделать соединение с лодкой безопасным, проверьте это.

5. CURT 58030 4-контактный плоский жгут проводов

Этот товар от CURT является одним из высококачественных жгутов, которые вы можете увидеть на рынке. Это гарантирует легкий захват. Мне нравится, как я могу удобно подключить комплект проводки для лодочного прицепа со светодиодными фонарями благодаря эргономичному дизайну этой вилки для лодочного прицепа. Он также поставляется с верхними и нижними выступами, которые гарантируют лучшее сцепление при установке.

Этот продукт гарантирует надежное подключение благодаря 4-контактной вилке, которая легко подключается к моему нынешнему проводу прицепа. Кроме того, его кабели 16-го калибра эффективно крепятся к задним фонарям, стоп-сигналам и сигналам поворота. Если вы особо разбираетесь в структурах, не волнуйтесь. Его универсальный дизайн делает его отличной заменой для вашего старого разъема проводки.

Конструкция подходит для стандартных 4-контактных плоских розеток, что делает его совместимым с широким спектром прицепов. Его прочная конструкция из прочной формованной резины черного цвета гарантирует защиту от коррозии. Вы можете установить его в любое время благодаря 12-дюймовому кабелю с тупым сечением и проводам с цветовой маркировкой.

Что касается неудач, по прибытии мне прислали не тот разъем. Я заметил, что производитель при установке прислал мне штекерную сторону, которая не совместима с моим автомобилем. Таким образом, мне пришлось вернуть неправильный разъем и получить замену.

Pros

• Эргономичный дизайн обеспечивает удобное подключение.
• Имеет верхние и нижние выступы для лучшего сцепления при установке.
• Этот продукт гарантирует надежное подключение благодаря 4-контактному штекеру.
• Поставляется с универсальной конструкцией, что делает его отличной заменой старых проводов.
• Нержавеющий жгут, обещающий удобную установку.

Минусы

• Прислали не ту деталь.

Попробуйте этот замечательный жгут проводов, если вам нужно надежное соединение для вашего прицепа. Кроме того, он имеет привлекательный и универсальный дизайн. Попробуйте это сегодня.

6. WESBAR 702275 Плоский жгут проводов на конце прицепа

Вы один из тех, кто ищет подходящий жгут проводов для лодочного прицепа, чтобы обеспечить надежное соединение с прицепом? Не волнуйтесь. Эта привязь является одним из продуктов, которым вы, несомненно, будете рады, ознакомившись с ее особенностями. Продолжайте прокручивать, чтобы узнать больше.

Этот предмет изготовлен только из лучших прочных материалов, что делает его первоклассным продуктом. Он хорошо совместим со всеми пятиплоскостными автомобильными разъемами, поэтому я никогда не испытывал трудностей при его установке на свой прицеп. Кроме того, раздвоенный провод позволяет мне провести провода от разъема к заднему фонарю.

Провода с цветовой маркировкой имеют общую длину 25 футов. Также есть 4-футовый заземляющий провод, который упрощает подключение. Кроме того, для задних фонарей не требуется перемычка, что делает этот элемент еще более удобным. Мне нравится, как он соответствует спецификациям интерфейса SAE J1128. А поскольку продукты Wesbar водонепроницаемы, вам не придется слишком беспокоиться о долговечности.

В целом, этот предмет хорошо подходит для моих нужд. Я просто хочу, чтобы он пришел с пылезащитным чехлом. Это, в сочетании с годовой гарантией от Wesbar, сделало бы эту привязь идеальной в моих глазах.

Pros

• Изделие изготовлено из лучших прочных материалов высочайшего качества.
• Высокая совместимость с автомобильными разъемами с пятью плоскими контактами.
• Функция разделения проводов позволяет эффективно прокладывать провод от разъема до заднего фонаря.
• Простая установка с цветными проводами и заземляющим проводом, перемычка не требуется.
• Полностью соответствует спецификациям интерфейса SAE J1128.
• Поставляется с годовой гарантией.

Минусы

• Нет пылезащитного чехла.

Попробуйте эту проводку прицепа для лодки с морской водой, если вы хотите сделать подключение прицепа безопасным и надежным. Эта привязь предлагает превосходное качество, которое гарантирует, что мой лодочный трейлер будет работать.

7. Жгут проводов 4-стороннего прицепа SHORELINE MARINE

Каждый хочет, чтобы его трейлеры были полностью функциональными и в отличном состоянии. Если вы ищете идеальный жгут проводов, эта модель SHORELINE MARINE может быть тем, что вам нужно. Это хороший бренд, когда речь идет о производстве морского оборудования для ваших приключений. Взгляните на этот потрясающий продукт от них.

Эта четырехсторонняя проводка для прицепа с морской водой имеет 25-дюймовую поперечную конструкцию для большей совместимости и лучшего покрытия. Кроме того, мне также нравится, что он поставляется с 4-дюймовым боковым соединителем, который еще больше улучшает управляемость прицепа. Эти функции гарантируют правильное подключение к моему трейлеру.

Что касается удобства, я ценю провода с цветовой маркировкой, которые поставляются с зажимами для рамы. Это гарантирует, что моя установка пройдет максимально гладко. Кроме того, зажимы избавляют меня от путаницы, позволяя разобраться и связать провода. Соединители проводов также можно соединить зажимами, что гарантирует быструю сборку осветительных приборов.

Однако лучше всего защитить провода с помощью уплотнителей, так как их оболочка не очень толстая. Кроме того, использование этого жгута проводов настолько беспроблемно, насколько это возможно. У меня не было проблем с сопряжением его с моим трейлером.

Pros

• Этот четырехсторонний жгут проводов для прицепа обеспечивает оптимальную совместимость.
• Изделие поставляется с 4-дюймовым боковым соединителем, который упрощает работу.
• Провода с цветовой маркировкой делают вашу установку понятной и свободной от путаницы.
• Зажимы для рамы этой привязи делают установку плавной и быстрой.
• Соединители проводов можно соединить зажимами.

Минусы

• Проволочный кожух не очень толстый.

Этот надежный жгут проводов для прицепа стоит каждой копейки. Он долговечен и эффективно подключается к вашим трейлерам, как по волшебству. Инвестирование в эту подвеску — хорошее решение, о котором вы не пожалеете.

8. Жгут проводов легкого прицепа с четырехсторонней сцепкой ABN

Нам всем нужна привязь, которая хорошо сочетается с нашими прицепами. Однако выбрать и купить его проблематично. Этот продукт от ABN предлагает легкую проводку прицепа, которая позволяет вам чувствовать себя комфортно и не запутаться на протяжении всего процесса установки. Продолжайте прокручивать, чтобы узнать больше об этом продукте.

Этот жгут поставляется с 4-футовым удлинителем провода для прицепа и четырехконтактным плоским четырехштырьковым проводом калибра 20. Вы можете использовать этот адаптер штепсельной вилки для лодочного прицепа для проводки прицепного фонаря. Мне нравится все это оборудование, поскольку оно эффективно помогает мне сделать мой трейлер функциональным. Аксессуары также помогают мне удлинить грузовик до тросов прицепа. 9№ 0003

Благодаря высокой совместимости это электромонтажное устройство можно использовать в различных целях. Универсальные концы делают его идеальным для множества прицепов, независимо от того, предназначены ли эти автомобили для морских транспортных средств, лошадей, мотоциклов или квадроциклов. Кроме того, мне не нужно сращивать провода, что упрощает установку. Жгут также поставляется с прочными проводами с цветовой маркировкой для оптимального удобства.

Серьезных претензий к этому продукту у меня нет, только совет. По моему опыту, лучше использовать стяжки для крепления проводов. Банджи-шнуры тоже работают, но не так хорошо.

Pros

• Этот продукт поставляется с удлинителем и манометром.
• Подходит для проводки тягово-сцепного устройства.
• Обеспечивает высокую совместимость со многими типами прицепов.
• Не нужно сращивать провода.
• Этот жгут поставляется с высокопрочными проводами с цветовой маркировкой.

Минусы

• Для крепления проводов следует использовать стяжки-молнии.

Подводя итог, могу сказать, что такой жгут проводов для лодочного прицепа является для меня лучшим выбором. Мне нравятся все его полезные функции, которые облегчают мою работу. Если вы в основном заняты, как я, этот продукт того стоит.

9. Жгут проводов NILIGHT для тяжелых условий эксплуатации, 7-ходовой рядный,

Предположим, вы ищете надежный жгут проводов, который прослужит долгое время. Этот предмет от NILIGHT — хороший вариант для пробы. Испытайте роскошь с этим жгутом проводов, который облегчит вашу работу. Узнайте больше об этом продукте и о том, почему люди считают его хорошей инвестицией.

Эта привязь оснащена медным лезвием с 7 направлениями для прочности. Он представляет собой очень прочную вилку, которая обеспечивает быстрый и простой способ подключения проводов. Он также поставляется с удобной и прочной распределительной коробкой для прицепа, которая поможет содержать оборудование в порядке. Эти функции сделали установку беспроблемной даже для новичка вроде меня.

Мне также нравится его чрезвычайно гибкий соединительный шнур длиной 8 футов, который поставляется в прочном корпусе из ПВХ. Этот жгут позволяет мне получить гибкое соединение, которое пригодится, независимо от того, использую ли я его для поворотных огней, фонарей заднего хода, для жилых домов или кемперов.

Эта надежная привязь также имеет невероятную герметичность, что делает ее очень долговечной. Четыре открытых и четыре закрытых резиновых уплотнения делают весь продукт водо- и пыленепроницаемым.

Однако, чтобы избежать сомнений при покупке этого продукта, убедитесь, что он полностью соответствует вашим потребностям. Я пробовал его только на электрической тормозной системе, поэтому не уверен, насколько хорошо он работает в качестве проводки лодочного прицепа с импульсными тормозами.

Pros

• Оснащен 7-сторонним медным лезвием и резиновыми прокладками для прочности.
• Очень прочная вилка, обеспечивающая быстрое и простое подключение.
• Поставляется с удобной и прочной распределительной коробкой для прицепа, обеспечивающей порядок.
• Гарантирует отсутствие проблем с рассрочкой даже для новичка вроде меня.
• Он имеет чрезвычайно гибкий соединительный шнур из ПВХ длиной 8 футов.
• Работает со многими огнями и транспортными средствами.

В целом, я предпочитаю этот единственный в своем роде продукт, так как он сделал мои проводки более организованными и полностью функциональными. Поверьте мне, когда я говорю, что этот невероятный продукт остается верным своим словам. Действительно надо попробовать!

10. Комплект жгута проводов для прицепа MICTUNING

Больше не беспокойтесь, я представляю этот замечательный комплект жгутов проводов от MICTUNING. Этот 4-сторонний жгут проводов для прицепа поставляется с 25-футовой вилкой и 6-футовой розеткой. Мне нравится, как я могу удобно установить прицеп через эти 4-сторонние разъемы. Их легко соединить, поэтому я могу быстро настроить комплект.

С помощью этой привязи я могу обеспечить полную работоспособность своих фонарей, поскольку она эффективно подает и распределяет энергию. Кроме того, соединение с землей также последовательное. Конструкция проводки с поперечным рычагом позволяет быстрее подключиться к задним фонарям, что дает мне больше времени для отдыха. Для удобства ходовые огни также разделены на два провода.

Поскольку это универсальный продукт, я могу использовать его с любым прицепом шириной менее и более 80 дюймов. Этот продукт также идеально подходит для всех типов прицепов, используемых для морских лодок, мотоциклов, квадроциклов или других сцепных устройств для прицепов. Это один из моих любимых комплектов подвески на рынке.

Единственное, что мне не нравится в этом продукте, это короткий провод заземления. Это не проблема, если вы находитесь рядом с разъемом, но если вам нужно что-то более длинное, этот комплект, вероятно, не лучший выбор. Кроме этого, хорошо идти.

Pros

• Четырехсторонняя привязь для прицепа, состоящая из мужских и женских частей.
• Этот продукт чрезвычайно удобен в установке.
• Эффективно обеспечивает питание.
• Конструкция проводки с поперечным рычагом позволяет быстрее установить задние фонари.
• Этот универсальный продукт подходит для всех типов прицепов.

Минусы

• Провод заземления короткий, поэтому подойдет не всем.

Подводя итог, этот жгут проводов прицепа для лодок стоит ваших денег. Для меня это качественный продукт. Кроме того, мне нравятся все уникальные функции, которыми обладает эта подвеска. Этот продукт стоит попробовать!

11. Комплект жгутов проводов для прицепа EXERAUO

Если вы относитесь к числу тех, кто особенно любит свои жгуты, обратите внимание на этот комплект от EXERAUO. Он изготовлен из лучших материалов, которые проходят проверку качества, чтобы обеспечить стабильную работу и надежность. Продолжайте прокручивать, если вам интересно узнать об этом невероятном комплекте ремней безопасности.

Провода имеют длину 25 футов для штекерной части и 4 фута для гнездовой части, что обеспечивает более широкий охват вашего прицепа. Кроме того, комплект удлинителей поставляется с восемнадцатью цветными проводами AWG, чтобы обеспечить безопасную и простую проводку. Его высокая универсальность делает его идеальным для прицепов шириной менее и более 80 дюймов.

Этот коррозионно-стойкий комплект жгутов проводов для прицепа включает в себя двойные жгуты проводов с четырьмя гладкими разъемами для удобной установки. Мне нравится, как эта функция также предотвращает спутывание проводов во время установки, тем самым сокращая время подключения. Кроме того, компания предоставляет 30-дневную услугу возврата или замены, что позволяет без риска попробовать ее продукты.

Несмотря на то, что провода устойчивы к ржавчине, они немного хлипкие. Таким образом, я должен очень хорошо заботиться об этом жгуте проводов, чтобы он прослужил дольше. Хотя мне нравятся все его функции. Установка для меня тоже не проблема. Помимо хрупкой проводки, этот продукт хорош в использовании.

Pros

• Изготовлен из лучших материалов, обеспечивающих стабильную работу и надежность.
• Провода длиной 25 футов (папа) и 4 фута (мама) обеспечивают более широкий охват.
• Цветные провода 18 AWG обеспечивают безопасность и простоту подключения.
• Для всех прицепов шириной более и менее 80 дюймов.
• Двойные жгуты проводов с разъемами облегчают установку.
• На этот антикоррозийный продукт предоставляется услуга замены и возврата в течение 30 дней.

Минусы

• Провода немного хлипкие, поэтому требуется особая осторожность.

Подводя итог, можно сказать, что эта сверхудобная привязь является обязательным продуктом для всех. Это одна из лучших моделей. Благодаря всем его удобным функциям я могу тратить меньше времени на его установку. Я не могу найти лучшего продукта, чем этот.

12. Комплект жгута проводов для прицепа с 4 контактами NILIGHT

Ознакомьтесь с этим замечательным комплектом жгута проводов для прицепа от NILIGHT. Этот продукт поставляется с восемнадцатью проводами AWG. Мужской кусок 25 футов, а женский 4 фута. У обоих есть электрический заземляющий провод, что очень удобно. Кроме того, эти провода разделены на дышло буксируемого транспортного средства и проходят с каждой стороны для обеспечения обширного покрытия.

Этот комплект обеспечивает наилучшую проводимость тока благодаря высококачественной медной проводке с луженым покрытием. Кроме того, этот луженый жгут проводов для прицепа имеет функцию защиты от окисления, а также первоклассный слой ПВХ для наилучшей защиты от ржавчины и старения. Он может выдерживать жесткость морской воды без поломок.

Кроме того, его четырехконтактный разъем отличается похвальной конструкцией, облегчающей подключение. Каждый провод также представлен ярким цветом! Я нахожу это удобным, потому что я могу легко подключить его к кабельной системе моего тягача и прикрепить к нему фонари. Эту универсальную привязь можно использовать на прицепах ниже и шириной более восьмидесяти дюймов.

Этот жгут проводов оснащен всеми удобными функциями, которые вам могут понадобиться. Что удивительно, так это то, что я не нашел ни одного отрицательного отзыва об этом средстве. Это редко происходит во время моего поиска продуктов, поэтому это особенно заметно, когда это происходит.

Pros

• Поставляется с соединительными проводами 18 AWG и сплошным проводом заземления.
• Разъединяется на дышле прицепа и скатывается вниз для большей площади покрытия.
• Обеспечивает наилучшую проводимость благодаря медному проводу с луженым покрытием.
• Антиоксидантное покрытие и покрытие из ПВХ делают его устойчивым к ржавчине и долговечным.
• Эту универсальную привязь можно использовать на прицепах шириной менее 80 дюймов и более.
• Легко подключаемая конструкция с узнаваемыми проводами.

Минусы

• Пока не найдено

Если вам трудно выбрать лучший продукт для вашего прицепа, больше не беспокойтесь. Я настоятельно рекомендую эту привязь, потому что все ее функции очень надежны. Попробуйте этот продукт сейчас.

Руководство покупателя

Прежде чем приобретать новый жгут проводов для прицепа, не помешает узнать немного информации об этом предмете. Жгут проводов прицепа связывает электрическую схему вашего автомобиля с электронной частью вашего прицепа. Правильно подключенный свет освещает фары вашего прицепа, пока вы используете свой автомобиль.

Помогает другим водителям заметить ваше освещение, что является не только рациональным средством безопасности, но и законом. Итак, какой тип жгута кабелей вы считаете необходимым? И что нужно помнить, приобретая себе новую подвеску?

Необходимо учитывать тип вилки или розетки, количество контактов на жгуте проводов и конфигурацию проводки.

Вилки и розетки — это соединения, которые позволяют соединить прицеп и автомобиль. Существует множество вариантов их формы, но обычно выбирают плоские, круглые и RV лезвия.

Помимо вилок и розеток, большое значение имеет также количество контактов на жгуте. Стандартные разъемы прицепа имеют от четырех до семи контактов. Важно отметить, что чем больше количество контактов, тем больше ролей он может иметь. Было бы лучше обратиться к электрической схеме 4-х полосного прицепа для функций.

Один контакт служит системой заземления на каждом разъеме. Таким образом, четырехконтактное соединение может выполнять три функции и управлять подсветкой клавиш. Точно так же пятиконтактная розетка может иметь четыре функции. Обновление до разъема с пятью контактами добавляет либо резервное освещение, либо тормоз с усилителем. Важно отметить, что на это стремление также влияет вилка.

Чтобы узнать о типах жгутов поперечного сечения и поперечного рычага, обратитесь к электрической схеме лодочного прицепа. Большинство лодочных прицепов имеют жгут проводов с поперечным рычагом или Y-образный жгут. Это разделяет функциональную цепь просвета на стыке прицепа, поэтому нет необходимости прокладывать перемычку от одного заднего фонаря к другому.

Кроссовер, который менее популярен, имеет проводку на одной стороне прицепа. Провода также расположены поперек и между задними фонарями.

Как защитить проводку лодочного прицепа

Лучший способ защитить проводку лодочного прицепа — держать ее закрытой. Также хорошей привычкой является не полностью полагаться на коррозионно-стойкие свойства вашей привязи. Поэтому поможет применение диэлектрической смазки для электрических разъемов. Этот инструмент может дополнительно помочь вам в устранении коррозии, делая ваши разъемы более безопасными.

Проводка для лодочного прицепа

Типичная четырехсторонняя проводка прицепа состоит из проводов 18 и 16 калибра. Некоторые детали используют 18-й калибр, а есть и те, которые используют 16-й калибр. Провода прицепа, которые используют калибр 16, обычно белые.

Как предотвратить коррозию проводов прицепа

Когда вы устанавливаете новое соединение, лучше всего покрыть оголенный металл снаружи диэлектрической силиконовой смазкой. Эта штука защищает от влаги, что замедляет коррозию. Вы также можете поместить материал в разъем. Эта часть может быть грязной, но доказано, что она устойчива к ржавчине.

Сколько стоит замена электропроводки лодочного прицепа

Замена электропроводки прицепа — это процесс удаления старых проводов и фонарей прицепа, прокладки нового жгута проводов через конструкцию, установки новых фонарей прицепа и тестирование фонарей.

Этот процесс может быть дорогостоящим. Большинство магазинов берут от 90 до 110 долларов в час. Таким образом, один только монтаж проводов обойдется вам примерно в 800 долларов США. Кроме того, замена проводки лодки обычно занимает до двух недель.

Тем не менее, вы можете выполнить повторную проводку своими руками, следуя этим простым шагам и схеме жгута проводов лодочного прицепа в домашних условиях. В этой части описаны шаги, необходимые для замены проводки фонарей прицепа. Кроме того, вы можете использовать его для перемонтажа всех типов прицепов.

Первый шаг — сделать простой набросок трейлера на листе бумаги. Чтобы сделать ваш план более четким, спланируйте и обозначьте расположение различных кабелей в раме, включая цвет каждого провода. Это руководство пригодится, особенно когда пришло время подключить новые кабели тягача и переустановить свет.

Затем избавьтесь от прежних проводов прицепа и ходовых огней, отвинтив детали и перерезав кабели, прикрепленные к раме и фонарям. Снимите тросы с конструкции тягача, начиная с задней части и заканчивая передней частью прицепа. Если провода проходят через закрытую часть, используйте предыдущую проводку в качестве направляющей, чтобы просто протянуть новые кабели.

Направьте новую проводку в заднюю часть самосвала. Это та часть, где набросок диаграммы становится полезным в качестве руководства. Желтый кабель, как и коричневые, должен идти в зону водителя. При этом зеленый и коричневый цвета должны принадлежать пассажирской части. Белый должен оставаться близко к языку перевозчика.

Следующим шагом является обеспечение одинаковой длины кабеля с каждой стороны прицепа. Кроме того, оставьте дополнительные провода спереди для работы с автомобилем. Соедините конец белого заземляющего кабеля и избавьтесь от заземляющего болта предыдущего кабеля. Накройте болт медным кабелем и надежно закрепите его.

Установите новые габаритные огни с помощью болтов. Чтобы облегчить себе работу, можно использовать установленные отверстия. После того, как вы закрепите все фонари, вы можете подключить световые кабели к электрической системе самосвала.

Закрепите тросы тягача на конструкции, начиная с головы к задней части. Обеспечьте надежное крепление проводки прицепа; убедитесь, что он хорошо защищен рамой прицепа и находится вдали от движущихся объектов и дорожного мусора.

Следующее, что нужно сделать, это настроить задние фонари. Расположите фары соответствующим образом, затем зачистите концы проводов прицепа. Кроме того, добавьте провода в соответствующие точки подключения. Надежно связав провода, закрепите задние фонари на конструкции самосвала.

Наконец, убедитесь, что ваши новые фонари полностью функциональны. Прикрепите прицеп к своему автомобилю и попробуйте проверить, синхронно ли работают фары. Вы можете добиться этого, проверив стоп-сигналы, указатели поворота и ходовые огни. Теперь вы успешно заменили свою старую проводку на новую.

Заключение

Бесспорно, рынок предлагает широкий ассортимент жгутов проводов хорошего качества. Тем не менее, наша статья тщательно отфильтровала лучшие из лучших жгутов проводов для лодочных прицепов. Это может помочь вам выбрать идеальный продукт, не запутавшись в других продуктах.

Итак, внимательно выбирайте товар и начинайте замену старых. Таким образом, вы можете снова оживить свой лодочный прицеп и сделать свою работу проще, чем когда-либо. Удобство, которое он дает, помогает вам немного больше наслаждаться жизнью. Кроме того, вы также можете обратиться к руководствам по прицепам для лодок, чтобы лучше управлять своей лодкой.

Джонатан Ларсон

Я увлекаюсь водными видами спорта и техническими областями, поэтому совмещая их, я заинтересован в создании контента об аксессуарах для лодок. Вместе с моим партнером мы совершили много поездок и спортивных игр, что заставило нас задуматься о том, как мы можем поделиться своими радостями и увлечениями со многими людьми.

Комплект проводки для буксировки прицепа ~ FT1Z15A416A

Бесплатная доставка у выбранного вами дилера

Получите максимум от своего автомобиля и своего образа жизни

Разработано для вашего автомобиля

Деталь №: {{ selectedVariant. sku }}

{{ выбранныйВариант.цена | Деньги }} {{ selectedVariant.compare_at_price | Деньги }}

Самовывоз у выбранного вами дилера бесплатный

Получите максимум от своего автомобиля и своего образа жизни

Разработано для вашего автомобиля

Об этом продукте

Зачем покупать:

Поддерживайте полную функциональность и надежное подключение прицепа с помощью этого комплекта проводки для буксировки прицепа. Разработаны специально для вашего автомобиля и полностью совместимы с его электрическими системами.



Детали:

• 4-контактный жгут проводов сращивается/подсоединяется к заводской электрической системе.

Читать далее

Подходит для этих автомобилей

Ford Bronco Sport 2021-2022

Ford Bronco 2021-2022

Ford Ecosport 2018-2021

Ford Edge 2007-2022

Ford Escape 2010-2022

Ford Explorer 2020-2022

Ford Flex 2009-2019

Ford Transit Connect 2014-2022

Lincoln Aviator 2020-2023

Lincoln Corsair 2020-2022

Lincoln MKC 2015-2019

Lincoln MKX 2007-2015

Примечание: не для спорта Edge: не для использования с Edge Sport или задней дверью Hands Free.

Читать далее

Технические характеристики

Профиль	:	Стандартный
Каталог	:	ФОА
Инструкции	:	Нажмите здесь

Читать далее

Политика возврата

Ford или дилер (где применимо) примут возврат или обмен соответствующих Motorcraft, запасных частей Ford, Omnicraft, аксессуаров Ford, аксессуаров Lincoln и запасных частей Ford Performance в течение 30 дней с момента получения. После того, как вы инициировали возврат, вы должны вернуть детали в течение 14 календарных дней. Электроника, колеса и детали с индивидуальной окраской не могут быть возвращены в любое время и по любой причине. Все возвраты и обмены должны быть возвращены Ford (для заказов, отправленных непосредственно вам) или дилеру (для заказов, полученных от дилера) исключительно за ваш счет, за исключением случаев ошибки Ford или дилера. Возвращаемые товары должны быть в оригинальной коробке, в новом, неустановленном, пригодном для продажи состоянии, со всеми инструкциями и оборудованием, а также в том состоянии, в котором они были получены. Если все эти условия не соблюдены, Ford или дилер (если применимо) могут принять возврат по своему усмотрению. Стоимость доставки не возвращается. Если вы решите не предоставлять VIN, вы несете единоличную ответственность за совместимость заказанных вами аксессуаров с вашим автомобилем. Попытка вернуть какие-либо детали или узлы, которые были изменены таким образом, что это влияет на возможность повторной продажи и/или безопасность детали (деталей), преследуется по закону, и эти детали и узлы не подлежат возврату кредита, возврату средств. и/или обмен. Если вы считаете, что продукт, продаваемый Ford, имеет состояние или дефект, которые могут сделать его небезопасным, немедленно сообщите об этом с помощью функции чата на Сайте или по телефону 1-844-589. -0060.

Читать далее

Об этом продукте

Зачем покупать:

Поддерживайте полную функциональность и надежное подключение прицепа с помощью этого комплекта проводки для буксировки прицепа. Разработаны специально для вашего автомобиля и полностью совместимы с его электрическими системами.



Детали:

• 4-контактный жгут проводов сращивается/подсоединяется к заводской электрической системе.

Читать далее

Подходит для этих автомобилей

Ford Bronco Sport 2021-2022

Ford Bronco 2021-2022

Ford Ecosport 2018-2021

Ford Edge 2007-2022

Ford Escape 2010-2022

Ford Explorer 2020-2022

Ford Flex 2009-2019

Ford Transit Connect 2014-2022

Lincoln Aviator 2020-2023

Lincoln Corsair 2020-2022

Lincoln MKC 2015-2019

Lincoln MKX 2007-2015

Примечание: не для спорта Edge: не для использования с Edge Sport или задней дверью Hands Free.

Читать далее

Технические характеристики

Профиль	:	Стандартный
Каталог	:	ФОА
Инструкции	:	Нажмите здесь

Читать далее

Политика возврата

Ford или дилер (где применимо) примут возврат или обмен соответствующих Motorcraft, запасных частей Ford, Omnicraft, аксессуаров Ford, аксессуаров Lincoln и запасных частей Ford Performance в течение 30 дней с момента получения. После того, как вы инициировали возврат, вы должны вернуть детали в течение 14 календарных дней. Электроника, колеса и детали с индивидуальной окраской не могут быть возвращены в любое время и по любой причине. Все возвраты и обмены должны быть возвращены Ford (для заказов, отправленных непосредственно вам) или дилеру (для заказов, полученных от дилера) исключительно за ваш счет, за исключением случаев ошибки Ford или дилера. Возвращаемые товары должны быть в оригинальной коробке, в новом, неустановленном, пригодном для продажи состоянии, со всеми инструкциями и оборудованием, а также в том состоянии, в котором они были получены. Если все эти условия не соблюдены, Ford или дилер (если применимо) могут принять возврат по своему усмотрению. Стоимость доставки не возвращается. Если вы решите не предоставлять VIN, вы несете единоличную ответственность за совместимость заказанных вами аксессуаров с вашим автомобилем. Попытка вернуть какие-либо детали или узлы, которые были изменены таким образом, что это влияет на возможность повторной продажи и/или безопасность детали (деталей), преследуется по закону, и эти детали и узлы не подлежат возврату кредита, возврату средств. и/или обмен. Если вы считаете, что продукт, продаваемый Ford, имеет состояние или дефект, которые могут сделать его небезопасным, немедленно сообщите об этом с помощью функции чата на Сайте или по телефону 1-844-589. -0060.

Читать далее

Комплекты проводки и жгуты проводов для прицепов Land Rover

Войти в мой аккаунт

Ваша электронная почта

Пароль

Я забыл свой пароль. Оформить заказ как гость

Добро пожаловать!

Выберите категорию

Выберите свой автомобиль

1) Select Year202320222021202020192018201720162015201420132012201120102009200820072006200520042003200220012000199919981997199619951994199319921991199198819871986198519841983198219811980197919781977197619751974197319721971197019691968196719661965196419631962196119601959195819571956195519541953195219511950194919482) Select Model

Filter By Vehicle

1) Выберите Год20232023202220212020201920182017201620152014201320122011201020092008200720062005200420032002200120001999199819971996199519941993199219911991988198719851984198319821981198019791978197719761975197419731972197119701969196819671966196519641963196219611960195919582) Select Model

Комплект проводки прицепа YWJ500220 от Atlantic British для Land Rover LR3, включает плоские 4- и 7-контактные разъемы

Артикул: YWJ500220ABP

Подходит для

• LR3 / Discovery 3 V8 4,4 л | 05 — 09
• LR3 / Discovery 3 V6 4,0 л | 05 — 09

Price: $157.

95
• Item: YWJ500220ABP
• By Atlantic British Ltd.
• In Stock
• Guaranteed Best Price

Комплект проводки для прицепа производства Atlantic British, VPLAT0013, для Land Rover LR4, 2010–2013 гг., включает плоские 4- и 7-контактные разъемы

Артикул: VPLAT0013ABP

Подходит для

• LR4 / Discovery 4 V8 5,0 л | 10 — 13

Цена: $154,95

• Артикул: VPLAT0013ABP
• By Atlantic British Ltd.
• В наличии
• Гарантия лучшей цены

Комплект проводки прицепа от Atlantic British, YWJ500170, для Range Rover Sport 2006–2009, включает плоские 4- и 7-контактные разъемы

Артикул: YWJ500170ABP

Подходит для

• Range Rover Sport | 06 — 09
• Range Rover Sport с наддувом | 06 — 09

Price: $174.

95
• Item: YWJ500170ABP
• By Atlantic British Ltd.
• In Stock
• Guaranteed Best Price

Комплект проводки для прицепа VPLMT0008 производства Atlantic British, включает плоские 4- и 7-контактные разъемы, для полноразмерного Range Rover L322, 2010–2012 гг.

Артикул: VPLMT0008ABP

Подходит для полноразмерного Range Rover

• | 10 — 12
• Полноразмерный Range Rover с наддувом | 10 — 12

Цена: 149,95 долл. США

• Артикул: VPLMT0008ABP (подходит для детали # VPLMT0008)
• Компания Atlantic British Ltd.
• В наличии
• Гарантия лучшей цены

Комплект проводки прицепа Atlantic British, Flat-4, YWJ500120, для Land Rover Discovery Series II

Артикул: 9439C

Подходит для

• Discovery Series II | 99 — 04

Price: $129.

95
• Item: 9439C
• By Atlantic British Ltd.
• In Stock
• Guaranteed Best Price

Оригинальный комплект проводки для прицепа VPLST0072 для Range Rover Sport, 2012–2013

Артикул: VPLST0072G

• Оригинальная деталь

Подходит для

• Range Rover Sport | 12 — 13
• Range Rover Sport с наддувом | 12 — 13

Цена: 302,95 $

• Артикул: VPLST0072G
• Оригинальная деталь Land Rover
• В наличии
• Гарантия лучшей цены

Комплект контроллера электрического тормоза прицепа от Atlantic British для Land Rover LR3, LR4 и Range Rover Sport, только для Северной Америки

Артикул: ETBCA

Подходит для

• LR3 / Discovery 3 V8 4,4 л | 05 — 09
• LR3 / Discovery 3 V6 4,0 л | 05 — 09
• LR4 / Discovery 4 V8 5,0 л | 10 — 13
• Рендж Ровер Спорт | 06 — 09
• Range Rover Sport с наддувом | 06 — 09
• Рендж Ровер Спорт | 10 — 13
• Range Rover Sport с наддувом | 10 — 13
• Range Rover Sport V8 5,0 л с наддувом | 14 — 15
• Range Rover Sport V6 3,0 л с наддувом | 14 — 15
• Range Rover Sport V6 3,0 л TDI | 14 — 15

Price: $134.

95
• Item: ETBCA
• By Atlantic British Ltd.
• In Stock
• Guaranteed Best Price

Оригинальный комплект проводки для прицепа VPLAT0137 для Land Rover LR4 V6 3.0L, 2014–2016, включает плоские 4- и 7-контактные разъемы

Артикул: VPLAT0137G

• Оригинальная деталь

Подходит для

• LR4 / Discovery 4 V6 3,0 л | 14 — 16

Цена: 306,95 долл. США

• Пункт: VPLAT0137G
• ДРУЙНА

  Оригинальный комплект проводки для прицепа VPLST0016, включает плоские 4- и 7-контактные разъемы, для Range Rover Sport, 2010–2011 гг.

  Артикул: VPLST0016G

  • Оригинальная деталь

  Подходит для

  • Range Rover Sport | 10 — 11
  • Range Rover Sport с наддувом | 10 — 11

  Цена: $310,95

  • Артикул: VPLST0016G 9

  Оригинальный комплект проводки для прицепа YWJ500480, включает плоские 4- и 7-контактные разъемы, для полноразмерного Range Rover L322, 2006–2009

  Артикул: YWJ500480G

  • Оригинальная деталь

  Подходит для

  • Range Rover Full Size 4. 4 (двигатель Jag) | 06 — 09
  • Полноразмерный Range Rover 4.2 с наддувом (двигатель Jag) | 06 — 09

  Price: $554.95

  • Item: YWJ500480G
  • Genuine Part By Land Rover
  • В наличии
  • Гарантия лучшей цены

  Комплект проводки для прицепа Atlantic British Trailer YWJ500110, разъем Flat-4, для Land Rover Discovery I, Defender 90 и 110 и Range Rover Classic (см. годы установки)

  Артикул: 9439A

  Подходит для модели

  • Discovery I | 94 — 99
  • Range Rover Classic | 87 — 95
  • Защитник 90 | 94 — 97
  • Защитник 110 | 93

  Цена: 89,95 долл. США

  • Пункт: 9439A (та же посадка, как и № YWJ500110)
  • от Atlantic British Ltd.
  • By Atlantic British Ltd. 9002
  • .

  Оригинальный комплект проводки прицепа VPLWT0115 для Range Rover Sport, 2014–2017

  Артикул: VPLWT0115G

  • Оригинальная деталь

  Подходит для

  • Range Rover Sport V8 5.0L Supercharged | 14 — 17
  • Range Rover Sport V6 3,0 л с наддувом | 14 — 17
  • Range Rover Sport V6 3,0 л TDI | 14 — 17

  Price: $266.95

  • Item: VPLWT0115G
  • Genuine Part By Land Rover
  • В наличии
  • Гарантия лучшей цены

  Комплект проводки для прицепа, тип разъема Flat-4 от Atlantic British, для Range Rover P38

  Артикул: 9439B

  Подходит для

  • Range Rover 4. 0 (P38) | 95 — 02
  • Range Rover 4.6 (P38) | 95 — 02

  Цена: 119,95 долл. США

  • Пункт: 9439B (то же самое, как и часть № YWJ500130)
  • . Цена

  Разъем проводки для буксировки прицепа YMZ500480 7-контактная европейская вилка / жгут для преобразования круглого сечения в плоское 4 для Land Rover Discovery I, Discovery Series II, Defender 90 и 110, Range Rover P38 и Range Rover Classic (см. годы установки)

  Артикул: 9438

  Подходит для

  • Discovery I | 94 — 99 | С заводской 7-канальной круглой заглушкой для прицепа
  • Discovery Series II | 99 — 04 | С заводской 7-канальной круглой заглушкой для прицепа
  • Range Rover Classic | 87 — 95 | С заводской 7-канальной круглой заглушкой для прицепа
  • Range Rover 4.0 (P38) | 95 — 02 | С заводской 7-канальной круглой заглушкой для прицепа
  • Рендж Ровер 4. 6 (P38) | 95 — 02 | С заводской 7-канальной круглой заглушкой для прицепа
  • Defender 90 | 94 — 97 | С заводской 7-канальной круглой заглушкой для прицепа
  • Defender 110 | 93 | с заводской 7-й круглой прицептекой.0011 В наличии
  • Гарантия лучшей цены

  Комплект проводки для буксировки и прицепа: 2-дюймовый буксировочный шар и 2-дюймовое крепление для шаровой опоры со штифтом и зажимом и жгутом проводов для прицепа Flat-4

  Артикул: 9437

  Подходит для

  • Range Rover 4.0 (P38) | 95 — 02
  • Range Rover 4.6 (P38) | 95 — 02

  Цена: $149,95

  • Артикул: 9437
  • Компания Atlantic British Ltd.
  • В наличии
  • Гарантия лучшей цены

  Оригинальный комплект проводки прицепа Land Rover VPLGT0074 для полноразмерного Range Rover L405, 2013–2018 гг., включает плоские 4- и 7-контактные разъемы

  Артикул: VPLGT0074G

  • Оригинальная деталь

  Подходит для

  • Полноразмерный Range Rover V8 5,0 л, атмосферный | 13
  • Range Rover Полноразмерный V8 5. 0L с наддувом | 13 — 18
  • Полноразмерный Range Rover V6 3,0 л с наддувом | 14 — 18
  • Полноразмерный Range Rover V6 3,0 л TDI | 16 — 18

  Цена: 256,95 долл. США

  • Пункт: VPLGT0074G
  • ДРУЙНА

    Оригинальный комплект проводки для прицепа VPLWT0242 для Range Rover Sport, 2018–2021 гг., включает плоские 4- и 7-контактные разъемы

    Артикул: VPLWT0242G

    • Оригинальная деталь

    Подходит для

    • Range Rover Sport V8 5.0L Supercharged | 18 — 21
    • Range Rover Sport V6 3,0 л с наддувом | 18 — 21
    • Range Rover Sport V6 3,0 л TDI | 18 — 21

    Price: $229.95

    • Item: VPLWT0242G
    • Genuine Part By Land Rover
    • В наличии
    • Гарантия лучшей цены

    Комплект проводки для буксировки и прицепа: 2-дюймовый буксировочный шар и 2-дюймовое крепление для шаровой опоры со штифтом и зажимом и жгутом проводов для прицепа Flat-4

    Артикул: 9445A

    Подходит для модели

    • Discovery I | 94 — 99
    • Range Rover Classic | 87 — 95
    • Защитник 90 | 94 — 97
    • Защитник 110 | 93

    Цена: $109.

    95
    • Артикул: 9445A
    • В наличии
    • Гарантия лучшей цены
    • 4

      Оригинальная крышка жгута проводов AMR3963, гофрированная, для Land Rover Defender 90 и 110 (см. годы установки)

      Артикул: AMR3963G

      • Оригинальная деталь

      Подходит для модели

      • Defender 90 | 94 — 97
      • Защитник 110 | 93

      Price: $27.95

      • Item: AMR3963G
      • Genuine Part By Land Rover
      • In Stock
      • Guaranteed Best Price

      Адаптер штекера прицепа — 7-контактный к плоскому 4

      Артикул: VSA500020ABP

      Подходит для

      • LR3 / Discovery 3 V8 4,4 л | 05 — 09
      • LR3 / Discovery 3 V6 4,0 л | 05 — 09
      • Полноразмерный Range Rover 4.4 (двигатель BMW) | 03 — 05
      • Рендж Ровер Спорт | 06 — 09
      • Range Rover Sport с наддувом | 06 — 09

      Цена: 17,95 долл.

      США
      • Пункт: VSA500020ABP
      • в складе
      • в складе
      • 70037
        в склад.

        Джейсон Н.
        Ньюпорт, Вирджиния

        10-10-22

        Я купил много товаров у AB, всегда быстрая доставка и правильные запчасти Продавцы потрясающие !!!

        Robert A.
        Media, PA

        10-7-22

        Так много магазинов не предлагают видео DIY, а голоса ваших компаний звучат дружелюбно.

        Richard W.
        Belfair, WA

        10-7-22

        Очень хорошие запчасти на складе. Я заказал свою часть с ночной доставкой. На следующий день он был у моей двери. Очень счастлив.

        Джошуа С.
        Блумингтон, Иллинойс

        10-6-22

        Повторный клиент. Всегда получаю помощь, в которой я нуждаюсь. Своевременный ответ. Быстрая доставка.

        Андреанна А.
        Вест-Пойнт, Вирджиния

        10-6-22

        Всегда были полезными и информативными. Этот последний заказ сэкономил мне 900 долларов, так как дилер не сделал всю работу за меня. Привет YouTube, а также.

        Mike P.
        Allentown, PA

        9-29-22

        Лучший выбор оригинальных запчастей и конкурентоспособные цены на них. Посмотрел видео и смог заменить бачок охлаждающей жидкости примерно за час

        Джон Г.
        Честер, Нью-Джерси

        9-28-22

        Исключительный сервис и качество запчастей. Также отметим возможность получения деталей до подтвержденной даты доставки

        Clyde P.
        Union, NJ

        9-27-22

        Хорошо описанные детали и очень полезный звонок в очередь. Мой торговый представитель вселил в меня уверенность в моем заказе. Плюс все видео, которые вы, ребята, есть в Интернете, в высшем качестве!

        Майк Б.
        Филадельфия, Пенсильвания

        9-27-22

        Квалифицированный торговый персонал. Качественные продукты. Своевременная доставка.

        Edward M.
        Homewood, CA

        9-26-22

        Отзывы наших клиентов.

        ..

        • БЫСТРАЯ Доставка! Позвоните этим людям, у них есть ответы на все вопросы по установке вашей детали.

          -Билл М. (Бойдтон, Вирджиния)

          Отличное обслуживание клиентов, очень знающий персонал. Все, с кем я работал, являются владельцами Land Rover, что очень помогает в знании автомобилей.

          У вас всегда есть запчасти, которые мне нужны, по отличной цене, и все, с кем я когда-либо разговаривал, отлично разбираются во всех автомобилях Land Rover

          -Кит Б. (Блу Ридж, Вирджиния)

          Профессионализм. Мой торговый представитель — рок-звезда, и я ценю как его технические знания, так и его знание вашей линейки продуктов.

          -Алан Р. (Н. Челмсфорд, Массачусетс)

        • БЫСТРАЯ Доставка! Позвоните этим людям, у них есть ответы на все вопросы по установке вашей детали.

          -Билл М. (Бойдтон, Вирджиния)

          Отличное обслуживание клиентов, очень знающий персонал.

          No related posts.
