что это такое? За что отвечает EGR на дизеле

Количество автомобилей на дорогах мира стремительно возрастает. Не секрет, что абсолютно любое транспортное средство, оснащенное двигателем внутреннего сгорания, несет за собой угрозу окружающей среде и здоровью человека.

О том, как сделать «железного коня» более безопасным и экологичным, серьезно задумались в 70-х годах прошлого столетия. Именно тогда была разработана система Exhaust Gas Recirculation, или как её еще принято называть сокращенно – EGR.

Принцип действия клапана EGR и что это такое

Инженеры и конструктора передовых автомобильных компаний ежедневно работают над усовершенствованием выхлопной системы автомобиля. Во время работы ДВС происходит выброс отработавших газов в окружающую среду, и уже давно известный факт, что эти газы содержат большое количество опасных для здоровья химических соединений. Наиболее вредоносными считаются оксид и диоксид азота. Отклонение концентрации этих веществ в воздухе от нормы провоцирует возникновение целого ряда заболеваний сердечной и дыхательной системы человека.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Наиболее рациональным способом уменьшения токсичности выхлопных газов на сегодняшний день считается применение системы EGR, принцип действия которой заключается в рециркуляции отработавших газов. Возгорание горючей смеси возможно только при высокой температуре и соответствующем давлении. Но, вся загвоздка заключается в том, что именно такие условия являются идеальными и для образования оксида, путем соединения кислорода с азотом.

Клапан EGR позволяет отправлять часть отработанных газов к порции свежего воздуха. Следствием этого становится снижение количества кислорода в смеси. Обедненная смесь нуждается совершенно в другой температуре. Для её возгорания уже не требуется 1400 и более градусов по Цельсию.

Многие водители считают, что клапан EGR уменьшает мощность двигателя, что пагубно сказывается на технических показателях авто. Именно по этой причине система пока что не нашла должного распространения на территории постсоветского пространства. Однако эксперименты и исследования показывают обратное: EGR не уменьшает мощность мотора, а увеличивает.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Возможно это путем сокращения количества детонаций в бензиновом силовом агрегате.

Подводя промежуточные итоги, можно отметить, что клапан ЕГР позволяет:

  • Повысить качество сгорания топлива;
  • Уменьшить детонацию в двигателе;
  • Снизить количество выброса вредных веществ;
  • Обеспечить вспомогательный контроль токсичности отработанных газов.

Остается выяснить, по какому принципу работает клапан? Сегодня современные автомобили оснащаются ЭБУ, который является самым настоящим «мозговым центром». На основании полученных данных от различных датчиков (датчик ТНА, датчик уровня EGR) блок управления определяет оптимальное время для подачи отработанных газов во впускной коллектор. Подача газа возможна за счет сигнала от ЭБУ, усилиями которого открывается электромагнитный клапан, и создаются условия для разряжения в пневмоклапане.

Как осуществляется очистка оборудования

Из-за топлива низкого качества происходит преждевременный выход из строя клапана EGR или другой составляющей этой системы, например, датчика.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Уже спустя 50 тысяч пройденных километров клапан может сломаться. Причин на самом деле может быть множество, но чаще всего поломка происходит из-за нагара на поверхности клапана. Нагар нарушает герметичность системы, а также оказывает негативное влияние на качество сигнала поступающего к ЭБУ.

Из-за нестабильной работы нередки случаи поломки трансмиссии. Что же делать водителю в подобной ситуации? Решение только одно – регулярно очищать клапан EGR от нагара. Однако стоит помнить, что даже регулярное обслуживание системы не станет гарантом её бесперебойной работы. Чистка клапана от нагара в основном происходит в несколько этапов: помещение компонентов в легкий растворитель, продувка и промывка каналов.

Чистка и основные признаки поломки системы

На первом этапе чистки рециркуляционные каналы помещают в специальный очистительный раствор. В качестве раствора многие опытные водители используют средство для промывки карбюратора. На втором этапе с помощью специальных приспособлений продувают каналы.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Проделывать эту работу рекомендуется только при открытом клапане.

Если очистить устройство не удалось, то в таком случае единственным верным решением станет покупка нового экземпляра. Нагар не единственная причина выхода из строя ЕГР. В системе рециркуляции возникает целый ряд других неисправностей связанных с вакуумным усилителем и термоклапанами. Сам клапан считается наиболее уязвимым местом в системе. Кроме засорения и нагара на него постоянно воздействует высокая температура. По этой причине возможны его периодические заклинивания в открытом или закрытом положении.

Клапан ломается, система перестает исполнять свои обязанности, количество оксида азота в отработавших газах превышает все допустимые показатели. Но это не единственная проблема, возникающая из-за поломки EGR. Следующие симптомы принято относить к неисправностям:

  • На холостом ходу отмечается нестабильная работа двигателя;
  • Падение мощности дизеля;
  • Проявление рывков транспортного средства на высоких оборотах;
  • Быстрый износ свеч зажигания и забивка форсунок.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Существует ли действенный способ определения причины поломки и, какой именно компонент системы вышел из строя? Быстрым и эффективным способом диагностики считается сканирование системы с помощью электронного оборудования. Удовольствие это не из дешевых, но, даже, если есть возможность пройти диагностику, не всегда результат будет положительным. Причина в том, что нет достаточной информационной базы по ошибкам и нет возможности сравнивать фактические и номинальные характеристики элемента.

Некоторые наиболее распространенные ошибки:

  • Ошибка системы ЕГР – код Р0400;
  • Ошибка клапана ЕГР – код Р1403;
  • Ошибка цепи рециркуляции газов – код Р0403;
  • Ошибка элементов функционирования клапана – код Р0404.

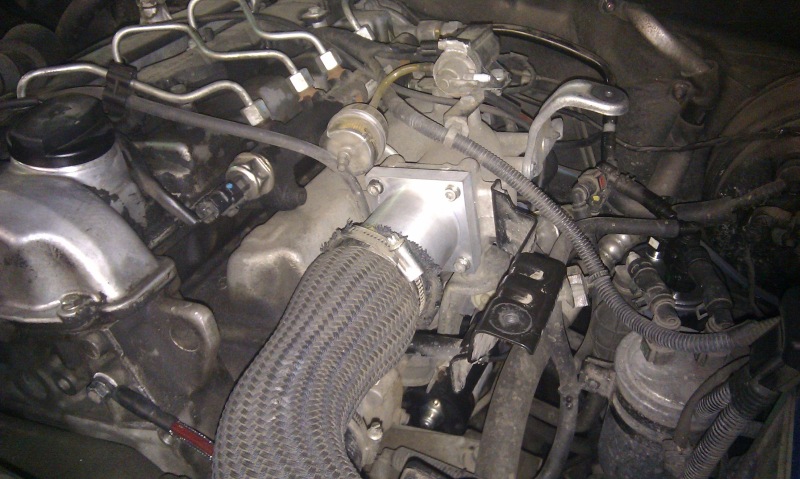

Также часто водители задаются вопросом: где находится клапан EGR? Однозначного ответа дать на этот вопрос невозможно, так как расположение этого элемента в разных марках авто значительно разнится. Но, как правило, клапан всегда располагается возле главного силового агрегата машины.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Например, на Опель Астра клапан ЕГР находится под защитной крышкой двигателя в правом углу, а на Опель Омега с правой стороны от распределителя зажигания. В любом случае, если найти этот элемент подкапотного пространства не удается, всегда стоит в первую очередь ориентироваться на трубку, которая подводится к клапану.

Двигатель – сердце автомобиля, именно его с развитием технологий пытаются усовершенствовать инженеры. Модернизация затрагивает конструкцию, применяются методы, способствующие повышению эффективности агрегата, сокращению токсичности выбросов, образующихся в процессе сгорания топливно-воздушной смеси. Существуют различные способы достижения цели, например, использование системы рециркуляции газов Exhaust Gas Recirculation (EGR). Необходимость установки ЕГР, конструкция и принцип работы системы, возможные проблемы и пути их устранения интересуют многих автовладельцев.

Что такое EGR?

ЕГР – контур рециркуляции отработанных газов. Основная составляющая системы — клапан, соединяющий в запрограммированных режимах выпускной коллектор с задроссельным пространством впускного коллектора.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Результатом является сокращение вредных выбросов с выхлопными газами в окружающую среду

Где находится устройство (примеры).

Найти клапан ЕГР несложно – он устанавливается на моторе машины в непосредственной близости от впускного коллектора Месторасположение и внешний вид изделия зависят от марки и модели автомобиля:

  • Опель Астра G устройство следует искать под правым верхним углом защитной крышки;

  • Форд Транзит VI (дизель) – в передней части мотора, справа от масляного щупа;

  • Volkswagen Technical – на фланце впускного коллектора;

  • Opel Omega – справа от распределителя зажигания;

  • Ford Focus – в районе воздушного фильтра под патрубками;

  • Пежо 406 (2,1 TDI) – непосредственно над двигателем, рядом с впускным коллектором;

  • Шевроле Лачетти — рядом с модулем зажигания (проверка и обслуживание не потребуют, даже демонтажа защиты).Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Назначение.

Основное назначение ЕГР – снижение количества образующихся при работе двигателя оксидов азота. Под действием высокой температуры и давления, характерных для процесса сгорания топливовоздушной смеси, излишки кислорода вступают в реакцию с азотом воздуха.

Основной принцип ЕГР – снижение содержания кислорода. Открываясь в определенный момент, EGR добавляет в поступающий в коллектор воздуху порцию отработанных газов. Соответственно, концентрация кислорода в смеси сокращается, при неизменном соотношении воздух/топливо остается неизменным. Обедненная кислородом смесь сгорает при пониженной температуре, интенсивность образования окислов азота уменьшается.

Специалисты утверждают, что ухудшения эксплуатационных характеристик силового агрегата при использовании технологии подмешивания во всасываемый воздух отработанных газов не происходит. Наоборот, достигается улучшение определенных характеристик. Например, установка EGR на дизеле заметно снижает жесткость работы агрегата.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? В бензиновых двигателях уменьшаются расход топлива и насосные потери, предотвращается детонация, расширяются возможности регулирования угла опережения зажигания, наблюдается рост крутящего момента.

Принцип работы.

В зависимости от производителя, модели и года выпуска авто применяется три варианта реализации устройств рециркуляции отработанных газов:

  • Пневмомеханический

Характерен для первых ЕГР. Система использует управление вакуумным клапаном.

  • Электропневматический.

Встречается на машинах, соответствующих стандартам EURO 2 и 3. Алгоритм функционирования EGR такого типа прост, но достаточно надежен. За рециркуляцию отвечают 2 клапана. Пневматический непосредственно осуществляет открывание/запирание канала, использующегося для подачи выхлопных газов во впускной коллектор. Электромагнитный — создает разрежение, необходимое для пневматической заслонки.

Управляющая команда, обеспечивающая поступление в камеру сгорания обедненной кислородом смеси формируется электронным блоком управления на основе измерений температуры в системах отвода выхлопных газов и охлаждения, давления во впускном тракте, текущего клапана.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Соответствующий сигнал подается на электроклапан, последний открывается, создавая разрежение для подпружиненной диафрагмы пневматической заслонки. воздействующей на шток запорного устройства. Пневматический клапан открывается (в системе возможно только 2 положения).

  • Электронный (цифровой).

Устройство устанавливается на современные автомобили, соответствующие классам экологичности EURO 4 и выше. Управляется непосредственно сигналом ЭБУ, помимо положений открыто/закрыто может находиться в промежуточном, обеспечивая частичную пропускную способность рециркуляционного тракта.

Вне зависимости от используемой конструкции, правильно функционирующий EGR не допускает рециркуляции выхлопных газов при:

  • прогреве двигателя транспортного средства (до достижения температуры 60˚С), поскольку в таком режиме необходима высокая температура сгорания топливо-воздушной смеси;

повышенных нагрузках и на холостых оборотах бензиновых агрегатов, чтобы избежать снижения пиковой мощности мотора при подмешивании выхлопных газов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Видеоролик о работе детали.

Основные неисправности.

Большинство неполадок в системе рециркуляции газов связано с основным элементом – клапаном ЕГР. Причинами неисправностей являются воздействие раскаленных газов и содержащихся в них частиц несгоревшего топлива. Результат такого воздействия – засорение EGR нагаром, приводящее к подклиниванию (несвоевременному срабатыванию) или полному заклиниванию заслонки в открытом/закрытом положении.

Выявить заклинивание в крайних положениях помогут характерные симптомы. При постоянно открытой заслонке наблюдаются:

  • снижение мощности мотора;
  • нестабильная работа в режиме холостого хода;
  • рывки при ускорениях.

При закрытом – увеличенный расход бензина и более жесткая работа дизеля.

Подклинивание и несвоевременное срабатывание EGR уловить сложнее. Основное проявление неполадки — перебои на холостом ходе.

Причиной сбоев EGR становится не только клапан, из строя могут выходить:

  • вакуумные усилители;
  • термоклапаны, управляющие разрежением;
  • соленоиды;
  • канал подачи отработанных газов;
  • преобразователи давления выхлопных газов;
  • подводящие трубки.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Конкретные случаи неисправностей EGR требуют тщательной диагностики с применением соответствующих приборов: диагностического сканера, осциллографа, омметра, вольтметра и др., наличия подробной технической документации на автомобиль.

Как проверить?

Оптимальным вариантом диагностики неисправностей EGR является применение электронного оборудования. Методики тестирования позволяют затратить минимум времени и получить конкретные коды ошибок. Расшифровка поможет точно установить вышедшие из строя узлы.

Коды ошибок, которые могут встретиться:

  • Р0400 – ошибка системы ЕГР;
  • Р0401 – недостаточный расход в системе повторного сжигания выхлопов;
  • Р0403 – неисправность цепи системы рециркуляции выхлопных газов;
  • Р1403 – ошибка основного клапана системы;
  • Р0404 – нарушена исправность системы управляющего клапана EGR.

Такая проверка доступна автолюбителю далеко не всегда. Она требует наличия соответствующего оборудования и исчерпывающей информации по техническим характеристикам системы.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Наличие данных позволяет сравнить текущие показатели с заявленными производителем характеристиками EGR в целом и каждого элемента, что обеспечит точное понимание причин неисправности.

В отсутствии компьютерных стендов (приборов, терминалов) проверку проводят традиционным способом:

  1. Отсоедините вакуумные шланги и продуйте клапан. Воздух через него проходить не должен.
  2. Отсоедините проводники управления электромагнитным клапаном.
  3. Подайте питание, соединив устройство проводами с АКБ, пытайтесь снова продуть EGR. Должен обеспечиваться канал свободного прохождения газа (воздуха).

Неисправный ЕГР заменяют новым, в большинстве случаев помогает банальная чистка.

Если проблемы настигли в дороге, методом решения станет отключение системы рециркуляции газов. Некоторые автомобилисты предпочитают выполнять подобную операцию на рабочей системе, поскольку считают, что EGR приводит к потере мощности (особенно заметной она становится при пробеге более 100 тыс.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? км.). Простейший ответ на вопрос: как заглушить ЕГР – установить металлическую (стальную) пластину вместо прокладки. Следует знать, что метод требует и программного отключения устройства, чтобы исключить ошибки в алгоритме функционирования ЭБУ.

Видеоролик с примером проверки.

Как почистить?

Первым делом запаситесь необходимым инструментом: отверткой, накидными и рожковыми ключами, притирочной пастой, ветошью и очистителями карбюратора – пенным и в виде спрея.

Выясните установленный в машине тип устройства. Пневматический нуждается в чистке седла и штока, электрический – фильтра, защищающего вакуумную систему от засора.

Ремонт проводят в следующем порядке:

  1. Отключают электропитание бортовой сети, сняв клеммы аккумулятора.
  2. Обеспечивают доступ к клапану ЕГР (для конкретной модели авто требуются разные действия),
  3. Раскручивают и снимают хомуты, крепящие патрубки, отсоединяют их от устройства.
  4. Выкручивают (лучше, трещеткой) фиксирующие болты.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Требуется проявить осторожность с нижней парой гаек – крепеж легко теряется.
  5. Снимают ЕГР, извлекают из подкапотного пространства, замачивают в промывке для карбюраторов на 5-10 минут.
  6. Очищают детали ветошью с очистителем.
  7. Сборку и монтаж клапана EGR производят в обратной последовательности.

При необходимо соблюдать следующие условия:

  • после демонтажа прокладка ЕГР всегда меняется на новую;
  • правильность подключения вакуумных трубок и их целостность подлежат обязательной проверке;

на резьбовые соединения термоклапана наносят высокотемпературный герметик, в дополнение следует контролировать затяжные усилия, в противном случае не избежать протечек.

Видеоинструкции по очистке устройства.

Удаление клапана ЕГР и его заглушка.

Низкое качество топлива и, как следствие, частые поломки рециркуляции отработанных газов, а также высокая стоимость ее ремонта/замены приводит к тому, что многие автовладельцы просто отключают/заглушают данную систему.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Делается это с помощью чип-тюнинга двигателя, который отключает управление рециркуляцией газов через ЭБУ. В результате – компьютер не видит работу клапана и не выдает ошибку. Однако сам клапан от этого функционировать не перестает, поэтому для полного решения проблемы его нужно исключить из системы еще и механически, сделать это можно простым удалением детали или установкой в нее заглушки. Заглушки эти выпускает много автопроизводителей, если у вашего такой оригинальной запчасти нет, ее можно изготовить самостоятельно, просто вырезав ее из толстой (до 3 мм) стальной пластины по форме отверстия клапана.

Но помните: монтаж заглушки приводит к повышению температуры в цилиндрах, что увеличивает риск появления трещин ГБЦ, поэтому несколько раз все взвесьте прежде, чем приступить к действиям.

  • Снимите клапан ЕГР – как это сделать, описано выше.
  • Проведите чистку его каналов от загрязнений.
  • На место прокладки, установленной в месте крепления клапана, поставьте заглушку.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
  • Верните ЕГР на место.
  • Выполните чип-тюнинг двигателя, чтобы компьютер не выдавал ошибку.

Возможно, кому-то эта процедура показалась простой, но поверьте, это лишь на первый взгляд, поэтому осуществлять ее лучше в специализированных центрах. Только так вы сможете быть уверены в том, что проделанная процедура принесет вам и вашему автомобилю больше пользы нежели вреда.

Видео инструкции.

Плюсы заглушки:

  • увеличенный срок службы моторного масла;
  • улучшенные динамические характеристики авто;
  • отсутствие необходимости ремонта/замены вышедшего из строя EGR;
  • сажа и прочие продукты горения не попадают во впускной коллектор и не загрязняют его.
  • повышенный уровень выбросов оксидов азота;
  • уменьшенный срок службы катализатора;
  • повышенный расход топлива;
  • риск детонации в бензиновом моторе.

Обращаем ваше внимание, что названные положительные и отрицательные моменты установки заглушки достаточно условны, т.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? к. в разных автомобилях рециркуляция отработанных газов взаимодействует с иными системами по-разному, поэтому в каждом конкретном случае приведенные списки могут дополниться или урезаться одним или несколькими пунктами.

Среди систем современного автомобиля, есть и такие, которые можно смело назвать экологическими. Это к примеру, сажевый фильтр, катализатор, а так же система EGR. Что такое EGR в дизельном двигателе, какова ее польза и может ли она приносить вред, мы сейчас и разберемся.

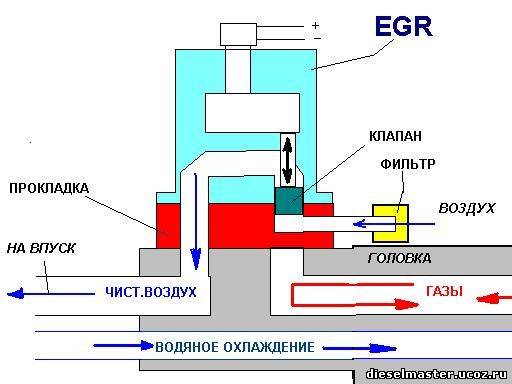

Схематичное изображение работы системы ЕГР.

Система EGR или другими словами система рециркуляции отработанных газов (Exhaust Gas Recirculation), призвана снизить температуру сгорания топливной смеси в цилиндрах автомобильного двигателя. Таким нехитрым образом снижается процент вредных окислов азота, содержащихся в выбросах, как бензиновых моторов, так и двигателей на дизельном топливе.

Реализуется эта система достаточно просто. Из выпускного коллектора выводится специальная трубка, которая посредством клапана вводится во впускной коллектор.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Клапан ЕГР управляется электронным блоком управления двигателя и в нужное время подает строго дозированную порцию выхлопных газов во впускной коллектор. Благодаря этим газам температура горения топливной смеси снижается, что приводит к уменьшению количества окислов азота в автомобильном выхлопе. Казалось бы все просто и понятно. Но это лишь на первый взгляд.

Аргументы против EGR

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Не смотря на всю простоту и кажущуюся полезность системы EGR, ее часто глушат на бензиновых автомобилях и несколько реже на автомобилях оснащенных дизельными двигателями. Особенно эта практика распространена в нашей стране и других государствах бывшего советского союза. И дело здесь не только в том, что к экологии у нас относятся с долей пренебрежения. Проблема в том, что вместе с отработанными газами в цилиндры вашего двигателя попадает сажа, иные твердые частицы и грязь, и всему этому там уж точно не место.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Особенно эта проблема актуальна для наших мест, где качество топлива, в особенности дизельного, оставляет желать лучшего. Говоря проще, система EGR потихонечку убивает двигатель и дизельный двигатель в первую очередь. Это связано и с особенностями нашей солярки и с гораздо более высокой компрессией в дизельных двигателях и с другими особенностями их конструкции.

Кроме того, сам клапан системы рециркуляции отработанных газов, часто выходит из строя. Он забивается той самой сажей и грязью, он может банально прогорать, а замена этого мелкого узла на современных иномарках удовольствие очень и очень не дешевое.

Ну и последним доводом против системы EGR, характерным в основном для дизельных моторов является снижение среднего расхода топлива.

Подводные камни

Все выше написанное может сподвигнуть тут же искать знакомого умельца или ехать в мастерскую, дабы заглушить систему EGR окончательно и бесповоротно. Но спешить здесь, тоже не стоит. Во-первых, клапан ЕГР на разных автомобилях глушится по-разному и доверяя эту работу умельцу из соседнего гаража, вы должны быть уверены, что он сделает все правильно.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? В противном случае, полезут ошибки, которые вам абсолютно ни к чему. Кроме того, у системы EGR в дизельных агрегатах в зимний период есть и своя полезная функция. Она поддерживает температуру двигателя в оптимальном режиме. Вы стоите на светофоре или в пробке, а мотор ваш не остывает. Если же клапан EGR заглушен, порой не помогает ни догреватель ни какие-то другие ухищрения. Температура двигателя падает, повышается расход топлива, снижаются эксплуатационные характеристики. Поэтому, глушить или нет систему ЕГР на дизельных двигателях, решать конечно же вам, но взвесить все нужно очень и очень хорошо.

Симптомы неполадок ЕГР

На дизельных двигателях как собственно и на бензиновых, существует два основных вида неполадок системы EGR. В первом случае, клапан не закрывается, либо он прогорает и не может перекрывать поток газов, а во втором случае, он наоборот не открывается. Бывает так же, что забивается сама трубка и хотя клапан открывается и закрывается исправно, газы в двигатель не поступают.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Реже выходит из строя управляющий элемент системы EGR, но здесь определить поломку значительно сложнее.

Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:

  • щелчки и стук;
  • провалы в работе двигателя;
  • падение мощности;
  • появление ошибок без видимых причин;

В том случае, когда вам диагностировали какую-то поломку системы ЕГР, вы можете либо ремонтировать или менять эту систему полностью или некоторые ее узлы, либо же заглушить EGR.

Есть информация, что дизельные моторы с отключенной системой рециркуляции отработанных газов ходят значительно дольше, как раз из-за того, что в них попадает меньше той самой сажи, грязи и других непотребств. А некоторые умельцы научились отключать эту систему на теплое время года, а на зиму, когда EGR приносит серьезную пользу, ее включают. И это, пусть в некотором роде, половинчатое решение тоже имеет право на жизнь.

Итог

Система EGR на дизельных двигателях чуть менее бесполезна, чем на моторах бензиновых.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Она не приносит никакой реальной пользы автомобилю или его владельцу, кроме поддержания температуры двигателя в холодное время года. В то же время, работа этой системы может быть вредной для двигателя, особенно если используется топливо низкого качества. Глушение EGR, это решение, которое следует принимать, взвесив все за и против, а выполнять эту работу должен знающий специалист.

Ничего серьезного с отключением ЕГР, вы не потеряете и мировая экология тоже. А проблем может и поубавиться.

Система рециркуляции отработавших газов EGR разработана для повышения экологического класса двигателя автомобиля. Ее применение позволяет снизить концентрацию оксидов азота, присутствующих в выхлопе. Последние недостаточно хорошо устраняются катализаторами и, поскольку являются наиболее токсичными компонентами в составе отработавших газов, требуют применения дополнительных решений и технологий.

Принцип действия системы

EGR — аббревиатура от англоязычного термина Exhaust Gas Recirculation, что в переводе означает «рециркуляция отработавших газов».Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Основная задача такой системы заключается в перенаправлении части газов из выпускного коллектора в впускной. Формирование оксидов азота прямо пропорционально температуре в камере сгорания двигателя. При подаче отработавших газов из системы выхлопа в систему впуска уменьшается концентрация кислорода, что выступает катализатором в процессе сжигания топлива. В результате температура в камере сгорания снижается, а процент образования оксидов азота уменьшается.

Система рециркуляции отработавших газов

Применяется система ЕГР для автомобильных двигателей, работающих на дизельном топливе и бензине. Исключение составляют только бензиновые автомобили с турбонаддувом, где использование технологии рециркуляции неэффективно из-за особенностей режима работы двигателя. В целом, благодаря технологии EGR достигается снижение концентрации оксида азота до 50%. Помимо этого уменьшается вероятность детонации, обеспечивается более экономный расход топлива (почти на 3%), а для автомобилей с дизельным двигателем характерно уменьшение количества сажи в выхлопе.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Основной деталью системы рециркуляции выхлопных газов является клапан EGR, который управляет потоком отработавших газов, поступающих во впускной коллектор. Он работает в условиях повышенных температур и подвергается высокой нагрузке. Снижение температуры может реализоваться принудительно, для чего нужен радиатор охлаждения (охладитель), который устанавливается между системой выпуска и клапаном. Он входит в общую систему охлаждения автомобиля.

В дизельных моторах клапан EGR открывается на этапе холостого хода. При этом 50% поступающего в камеры сгорания воздуха составляют отработавшие газы. С ростом нагрузки клапан постепенно закрывается. Для питания бензинового двигателя система рециркуляции работает, как правило, только на средних и малых оборотах двигателя, обеспечивая до 10% выхлопных газов в общем объеме воздуха.

Виды клапанов EGR


Расположение EGR в автомобиле

На данный момент существует три разновидности клапанов EGR, различающихся по типу привода:

  • Пневмомеханический — простейшая (устаревшая) система привода рециркуляции выхлопных газов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Фактически, управление клапаном в этой схеме осуществляется за счет создания разрежения во впускном коллекторе автомобиля.
  • Электропневматический . Пневмоклапан EGR приводится в движение электроклапаном, управляемым ЭБУ двигателя автомобиля на основании данных комплекта датчиков (противодавления выхлопных газов, температуры, положения клапана, давления на впуске, температуры охлаждающей жидкости). Он осуществляет подключение и отключение источника разрежения к клапану EGR, имея лишь два положения. В свою очередь, разрежение в такой системе может создаваться вакуумным насосом.
  • Электронный . Клапан EGR такого типа приводится в движение непосредственно ЭБУ двигателя автомобиля. Он имеет три положения, что обеспечивает более плавное регулирование потока отработавших газов. Переключение положения электронного клапана EGR осуществляется соленоидами, которые открывают и закрывают его в различных комбинациях. В такой системе разрежение не задействуется.

Виды систем рециркуляции дизеля

Для дизельного двигателя используется несколько типов систем для рециркуляции отработавших газов EGR, cбор которых определяется экологическими стандартами автомобиля.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? В настоящее время их три:

  • Высокого давления (соответствует стандарту Евро 4). Клапан EGR напрямую соединяет выпускной (устанавливается перед турбокомпрессором) и впускной коллекторы. В этой схеме применяется электропневматический привод. При закрытой дроссельной заслонке во впускном коллекторе давление снижается, в результате чего создается более высокое разрежение. Это приводит к увеличению поступающего потока выхлопных газов. С другой стороны, уменьшается интенсивность турбонаддува, поскольку на турбину поступает меньше отработавших газов. Когда дроссельная заслонка полностью открыта, EGR не работает.
  • Низкого давления (соответствует стандарту Евро 5). В такой схеме клапан подключен к системе выпуска на участке между сажевым фильтром и глушителем, а в системе впуска — перед турбокомпрессором. Благодаря такому подключению снижается температура отработавших газов, также они очищаются от примесей сажи. При этом, в сравнении со схемой высокого давления, турбонаддув выполняется на полной мощности, поскольку через турбину проходит весь поток газов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
  • Комбинированная (соответствует стандарту Евро 6). Представляет собой сочетание схемы высокого и низкого давлений, каждая из которых имеет собственный клапан рециркуляции. В обычном режиме эта схема работает по каналу низкого давления, а при повышенной нагрузке подключается канал рециркуляции высокого давления.

В среднем, клапан EGR служит до 100 тысяч километров пробега, после чего может засориться и выйти из строя. Далее, в большинстве случаев, автомобилисты, не понимая, для чего нужны системы рециркуляции, просто полностью удаляют их.

Исключение составляют лишь турбированные (или битурбинновые) двигатели. На таких мощных двигателях данная система попросту не эффективна, и для поддержания высокого экологического уровня, используются другие меры безопасности. К примеру, может быть установлено специальное устройство, охлаждающее воздух, поступающий в камеры сгорания, и тем самым предохраняющее от возникновения оксида азота.

Из чего изготавливается клапан ЕГР.

Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Газы, выходящие из камеры сгорания, имеют очень высокую температуру. Поэтому данный вид клапанов изготавливается из высокопрочной стали, которая не боится высоких температур, и легко выдерживает жар в несколько тысяч градусов Цельсия. Непосредственно, конструкция клапана достаточно проста (классический выпускной клапан, способный находится в двух положениях «открыто/закрыто»). А вот система управления клапаном весьма сложна и работает по замысловатому алгоритму, который может зависеть и от модели автомобиля, и от производителя транспортного средства.

Принцип работы системы EGR.

Следуют сказать, что принцип работы данной системы достаточно прост. Появление оксида азота обуславливается высокой температурой в камерах сгорания. Таким образом, если уменьшить температуру, то и оксида азота образуется гораздо меньше, либо он не образуется вовсе. Понижение температуры в камерах сгорания достигается следующим образом. Клапан ЕГР открывается, и часть выхлопных газов возвращается обратно в двигатель.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Выхлопные газы вытесняют кислород, скорость горения в камерах уменьшается, а следом, уменьшается и температура. Как не сложно догадаться, подобная система очень полезна для окружающей среды, но достаточно существенно снижает уровень мощности двигателя.

Виды системы EGR.

В настоящее время, используется два вида систем ЕГР: электронная, пневматическая и электропневматическая.

  • Электронная EGR Данный вид системы управляется, контролируется непосредственно бортовым компьютером. Клапан открывается с помощью шагового электрического двигателя, и это сказывается на его плавности открытия самым положительным образом. Обычно имеется 5-7 положений открытия клапана.
  • Электропневматическая EGR В этом случае, контролировать работу ЕГР могут сразу несколько датчиков. Выбор датчиков зависит от класса автомобиля и его производителя.

Управлять системой могут:

  • Датчик разницы давления выхлопных газов
  • Датчик температуры выхлопных газов
  • Датчик работы клапана ЕГР
  • Датчик массового расхода воздуха За плавное открытие клапана отвечает электропневматический преобразователь, которые способен управлять системой очень и очень плавно.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Подобная (весьма сложная!) система управления используется обычно в автомобилях премиум класса.
  • Пневматическая EGR Клапан управляется пружиной, и полностью зависит от заслонки дросселя. Чем сильнее водитель нажимает на педаль газа, тем сильнее открывается клапан. Данный метод управления ЕГР самый неточный, и используется обычно в недорогих автомобилях небольшой мощности.

Особенности использования ЕГР в России.

Необходимо сказать, что использование данной системы в России имеет массу специфических особенностей. Во-первых, качество топлива в нашей стране находится на достаточно низком уровне. Хватает и откровенного контрафакта, на которой может нарваться на любой (даже самой престижной) заправке. Некачественное топливо приводит к тому, что клапан ЕГР покрывается нагаром, и перестает работать правильно. Все это отрицательно сказывается на работе двигателя. Во-вторых, многие люди (вполне справедливо) считают, что система EGR «душит» двигатель, и не дает ему работать в полную мощность.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Поэтому, во многих сервисных центрах имеется специальная функция деактивации ЕГР.

Основные неисправности системы ЕГР.

Как уже было сказано выше, основная проблема данной конструкции состоит в некачественном топливе. Особенно страдают дизельные двигатели. От некачественного топлива нагар может появится уже через 10-15 тысяч километров пробега.

Кроме того, малейшая неисправность двигателя (и камер сжигания), и загрязнения клапана ЕГР возрастает многократно. Текущее масло, неисправности компрессора, износ маслосъемных колпачков – все это уменьшает жизненный цикл системы EGR.

  • Нагар на клапане. Слой нагара на клапане мешает ему нормально закрываться и открываться. Рано или поздно клапан заклинивает. Все это характеризуется нестабильным холостым ходом машины, неравномерным разгоном, и общим падением мощности двигателя. На бензиновых двигателях может случится детонация, и будут регулярно происходит громкие хлопки, и другие неприятные звуки. Единых симптомов нет, так как неисправности зависят от конструкции системы ЕГР.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
  • Прогоревший клапан. Обычно это происходит на поздних стадиях эксплуатации автомобиля (100-120 тысяч пробега). Симптомы неисправности точно такие же, как при заклинившим двигателе, так как прогревший клапан равносилен заклинившему. Однако, подобный ремонт выйдет дороже, так как клапан необходимо будет заменить. Следует отметить, что подавляющее большинство проблем происходит с пневматической ЕГР, так как система, управляемая пружиной не может похвастаться высокой надежностью. Минимальные проблемы доставляет своим владельцам электронная система, которая способна работать при минимальном обслуживание долгие годы.
  • Поломки других деталей системы. Далеко не всегда в неисправности виноват клапан. Лопнувшие вакуумные шланги, многочисленные электрические провода – все это может привести к неисправности системы в целом. Поэтому, следует тщательно проверить все существующие детали, прежде чем приступать к демонтажу клапана.
  • Поломки управляющего элемента. В редких случаях из строя может выйти бортовой компьютер, который управляет раскрытием и закрытием клапана.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Симптомы у неисправности могут быть самые разные, так как неизвестно, какие параметры контролируются неправильно. В этом случае, меняется рабочая прошивка, и бортовой компьютер вновь начинает работать правильно. В большинстве случаев, замена самого устройства не требуется.

Глушить или не глушить клапан EGR.

Срок службы системы ЕГР – 50-70 тысяч километров пробега. В дальнейшем необходима профилактика или частичная замена деталей, вышедших из строя. Многие владельцы машины демонтируют (глушат) систему ЕГР, и получают следующие преимущества:

  • Увеличенная мощность двигателя. Мощность мотора больше не приглушается клапаном. Это увеличивает суммарную мощность на 5-7%, и обеспечивает ровный разгон на всех диапазонах работы двигателя.
  • Отсутствие неисправностей, связанных с ЕГР Естественно, что отключенная и демонтированная система нейтрализации оксида азота больше не доставляет проблем, и не требует ухода.
  • Уменьшение нагара на поршнях. Отработанные газы больше не поступают обратно в камеры сгорания, и это уменьшает износ внутренних частей двигателя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
  • Лучшее сгорание топлива В камерах сгорания поддерживается стабильно высокая температура, и бензин сгорает целиком и полностью, как и предполагалось изначально.

Собственно, недостаток демонтажа системы EGR только один. Автомобиль перестает соответствовать европейским стандартам безопасности выхлопа.

зачем нужен, где находится и за что отвечает, как он выглядит и работает, как разобрать, почистить и заглушить систему

Алексей Федоров

считает, что EGR лучше восстановить

Профиль автора

Систему рециркуляции выхлопных газов — EGR — применяют в бензиновых и дизельных двигателях, чтобы снизить токсичность выхлопных газов.

Обычно автолюбители узнают о ней, когда в мастерской говорят, что она сломалась. Нередко говорят, что проще и выгоднее ее удалить.

В узконаправленных сервисах, которые занимаются выхлопными системами и зарабатывают на удалении катализаторов и сажевых фильтров, такое решение будут всячески поддерживать.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Мы же в этой статье будем разбираться, какая от этой системы польза и что будет с двигателем, который вдруг стал работать без нее. А в конце ответим на вопрос: глушить систему EGR или все-таки восстанавливать.

Как работает EGR

В режимах частичных нагрузок и на холостом ходу блок управления обедняет топливную смесь. Подача топлива снижается, воздуха в цилиндрах становится больше — в 1,4—1,7 раза больше, чем необходимо для работы. Все это, чтобы сэкономить топливо и снизить количество вредных выбросов.

Дизельные двигатели работают с избыточным воздухом почти всегда. Исключение — режим полной нагрузки, когда педаль газа выжимают полностью и валит черный дым. При частичных нагрузках избыток может быть десятикратным.

Смесь обедненная, но воспламеняется, двигатель работает ровно, но есть проблема: в камере сгорания слишком много кислорода. При высокой температуре несгоревший кислород вступает в реакцию с азотом воздуха. В процессе образуются оксиды азота — очень токсичные соединения.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Исправная система EGR отправляет часть отработавших газов обратно во впуск. Максимальная температура горения смеси падает, воздуха в цилиндрах меньше, а значит, падает и количество вредных выбросов.

/guide/grm-basic/

Газораспределительный механизм: что это и как работает

Системой EGR управляет блок управления двигателем: специальный клапан дозирует количество отработавших газов, которые должны отправиться в цилиндры.

Где искать клапан

Клапан EGR всегда размещают между впускным и выпускным трактом двигателя. Его могут установить рядом с дроссельной заслонкой на впуске, а могут наоборот — на радиаторе отработавших газов вблизи выпускного коллектора. Так или иначе перед ним или после него будет металлическая трубка, которая соединяет его с впускным или выпускным коллектором.

Фольксваген Амарок, двигатель 2.0 TDI. Клапан EGR в этом случае на впускном коллекторе под кучей трубок, сразу после дроссельной заслонки

Какими бывают клапаны EGR и как они устроены

В современных автомобилях можно встретить три разных типа клапана:

  1. Пневматический, уже устаревший.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Управляется разрежением воздуха во впускном коллекторе. Можно встретить на Шевроле Ланосе и Тойоте Карине E.
  2. Пневмоэлектрический. Схож по конструкции с пневматическим, но вакуум в нем подводится через клапан. Клапан EGR в этом случае включает и выключает блок управления двигателем. Такие ставили на Фольксваген Транспортер T5 и Форд Транзит.
  3. Электрический. Клапан отработавших газов приводит моторедуктор или соленоид, вакуум уже ни при чем. Степень открытия клапана полностью контролирует блок управления двигателя. Такой на Ниссане Икстрейле T31, Фольксвагене Амароке и Тигуане.

В зависимости от конструкции клапан может быть отдельным узлом, внешне похожим на дроссельную заслонку, а может быть отдельным клапаном, который внешне напоминает регулятор холостого хода.

/guide/throttle/

Дроссельная заслонка: зачем нужна и как ломается

Основные неисправности

EGR работает с выхлопными газами — и это главная проблема.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Сажа образует обильные отложения не только в клапане, но и на всем впускном тракте, вплоть до каналов ГБЦ. Подача воздуха в цилиндры затрудняется, двигатель из-за этого может работать нестабильно или вовсе заглохнуть.

Со временем канал клапана забивается настолько, что усилия на штоке становится недостаточно, чтобы его переместить: клапан заклинивает, причем чаще всего не в закрытом положении. Из-за этого выхлопные газы поступают во впускной коллектор постоянно: двигатель работает нестабильно и теряет мощность. Если клапан пневмоэлектрический или электрический, блок управления фиксирует неисправность, и на приборной панели загорается «Чек энджин».

Чтобы таких проблем не было, стоит регулярно чистить клапан ради профилактики. К сожалению, до него не всегда просто добраться. Иногда есть смысл отъездить 150—200 тысяч километров, дождаться, когда он перестанет работать, и поменять его.

8 проблем с автомобилем, который регулярно ездит на короткие расстояния

В качестве примера продолжим говорить про клапан на Фольксвагене Амароке с двигателем 2.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? 0 TDI. Сам клапан у дилера стоит 28 000 Р, работы по его замене — 10 000—13 000 Р. За 200 000 км на профилактику придется потратить не меньше 70 000 Р, тогда как замена под ключ обойдется в 38 000—41 000 Р. В сторонних сервисах можно серьезно сэкономить. Оригинальный клапан можно заменить на что-нибудь аналогичное, но качественное. Работы также будут существенно дешевле.

Первый владелец машины обычно не знает ни о каком клапане, поэтому не обслуживает его — даже если до EGR несложно добраться. Получается, что это проблемы бедолаги, который будет владеть машиной на пробеге 150—200 тысяч км.

Неисправный клапан EGR Фольксвагена Амарока с двигателем 2.0 TDI И на клапане, и на штоке привода слишком много сажи
Неисправный клапан EGR Фольксвагена Амарока с двигателем 2.0 TDI И на клапане, и на штоке привода слишком много сажи

Вот как проверяют пневматический и пневмоэлектрический EGR:

  1. Запускают двигатель.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Он должен работать на холостых оборотах.
  2. С клапана снимают вакуумный шланг, вместо него подключают вакуумный насос и создают разрежение. Если такого под рукой нет, можно использовать резиновый шланг и собственные легкие: достаточно попробовать втянуть из него воздух.
  3. Если клапан исправен, двигатель начнет задыхаться. Если неисправен — все будет работать как обычно.

Электрический клапан не зависит от вакуума, поэтому никакого вакуумного шланга на нем нет. Любая неисправность пропишется в блоке управления двигателем, поэтому узнать о ней можно с помощью диагностического оборудования.

/bad-old-focus/

Как мы купили 15-летний Форд Фокус и постоянно его ремонтируем

Чем плох клапан EGR, как его отключают и какие у этого последствия

Есть автовладельцы, которые удаляют клапан EGR, даже если он исправен. Потому что если смотреть на EGR с точки зрения здоровья двигателя — это сущее зло. Именно EGR загрязняет коллектор выхлопными газами и сажей, которая попадает и в цилиндры и повышает износ цилиндро-поршневой группы.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Проще всего избавиться от пневматического EGR: достаточно отключить и заглушить вакуумный шланг привода клапана. Фактически для двигателя клапан EGR будет всегда закрыт. Если не экономить, можно убрать всю систему, но вместо клапана и патрубков придется устанавливать заглушки, которые изготавливают индивидуально под каждый двигатель. Само собой, в оригинале таких запчастей не будет. Стоимость набора таких заглушек может достигать 5000—7000 Р. Их проще всего найти на маркетплейсах.

Чтобы удалить пневмоэлектрический или электрический EGR, механического вмешательства будет недостаточно. Нужно корректировать прошивку, иначе блок управления будет выдавать ошибку, а ДВС будет работать в аварийном режиме с пониженной мощностью. В случае с несложными в плане электроники машинами работа с прошивкой обычно стоит 3000—5000 Р. Но если речь идет о каком-нибудь БМВ или Вольво — могут попросить и 30 000 Р.

/kapremont-dvs-honda/

Как я делал капитальный ремонт двигателя Хонды Аккорд 2007 года

Заглушка повторяет форму отверстия, которое необходимо заглушить.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Источник: ozon.ru

Допустим, систему EGR удалили механически и программно. Кажется, что теперь все в порядке, но нет. Вот что важно иметь в виду:

  1. В конструкцию ДВС и прошивку вмешались, а значит, можно забыть про гарантию.
  2. Прошивка может повлиять не только на гарантию. Официально такие не делают, фактически это чип-тюнинг, который владелец автомобиля делает на свой страх и риск. Неизвестно, кто эту прошивку разработал и что он в ней скорректировал. Никто наверняка не скажет, что будет с расходом топлива и ресурсом ДВС.
  3. Вредных выбросов стало больше. В России за это не штрафуют — полно сервисов, которые вместе с EGR с удовольствием удалят сажевый фильтр и зальют прошивку Евро-2. Машина может поехать бодрее, но от нее будет резко пахнуть выхлопными газами. Особенно в гараже или закрытом паркинге.

Что в итоге

Более-менее современные двигатели и системы EGR не доставляют хлопот владельцам. В некоторых моторах есть фазорегуляторы и EGR нет с завода.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Фазы газораспределения настроены так, что рециркуляция отработавших газов происходит через впускные и выпускные клапаны. Есть более современные системы EGR: отработавшие газы забираются после сажевого фильтра, в двигатель попадает гораздо меньше загрязнений.

6 способов сломать двигатель автомобиля

Если вам не плевать не экологию, то лучше оставить мотор в покое и не мешать машине работать так, как положено по заводу. Если же все-таки возникнут проблемы с клапаном EGR, не стоит его глушить и отшивать. Как минимум стоит посчитать, сколько будет стоить новый клапан и его замена, а потом сопоставить расходы на то, чтобы его удалить.


За Что Отвечает Клапан Егр – Автоновости и советы по ремонту автомобиля



EGR: система рециркуляции отработавших газов

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

  • системой высокого давления;
  • ЕГР низкого давления;
  • комбинированной системой EGR;

Читайте в этой статье

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Почему рекомендуется отключить систему EGR на дизельном двигателе и как правильно отключать ЕГР. Механическое глушение клапана егр и программное отключение.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Что такое клапан EGR и для чего нужна система рециркуляции выхлопных газов?

Многих автомобилистов волнует вопрос клапана ЕГР — как работает клапан ЕГР? Глушить клапан или нет? В ролике…



Клапан ЕГР! Принцип работы. Глушить или нет?!

Как и почему стоит отключать клапан ЕГР (EGR). Результат Отключения клапана ЕГР. 3 серия (последняя) Как отключ…

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

  • электрическим контроллером;
  • электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

  • клапан рециркуляции с электро или пневмоприводом;
  • патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции, в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

  • снижение количества частиц сажи;
  • температура отработавших газов эффективно понижается;
  • существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

  • дроссельная заслонка;
  • заслонка рециркуляции;
  • выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Необходимо проверить сопротивление, а также наличие управляющих сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Post Views: 657



причина, признаки, ремонт и затраты

Из-за клапана ОГ на «приборке» горит «Чек двигателя»

Еще одним признаком неисправности клапана EGR (ЕГР) является появление на приборном щитке ошибки двигателя («Чек двигателя»).Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Правда такое появление ошибки двигателя не обязательно связано с датчиком положения клапана рециркуляции отработанных газов, который обычно и обнаруживает в некоторых автомобилях неправильное положение клапана.

Неисправность в работе клапана ОГ могут обнаружить и другие датчики автомобиля, такие например, как датчики давления или температуры, которые могут передавать блоку управления двигателем противоречивые значения (данные) из-за отсутствия выхлопных газов в системе рециркуляции ОГ. В итоге мы наблюдаем, если датчики обнаруживают неисправность в работе двигателя, то на комбинации приборов автомобиля загорается контрольная лампа «Check Engine» («Чек двигателя «).

Также в памяти самого блока управления двигателем записывается сам код ошибки, который привел к появлению значка «Чек двигателя».

Так, в памяти компьютера при появлении значка «Чек двигателя» из-за неправильной работы клапана отработавших газов может появиться код ошибки который означает, что «Рециркуляция отработавших газов слишком низкая».Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

В том числе может появиться и такая ошибка, означающая, что «Утечка в системе впуска». Такая ошибка может появиться, когда клапан застрял в открытом положении

Правда, обратите друзья внимание на следующее, что иногда коды ошибок, связанных с отработанными газами, могут означать совсем другие неисправности в работе двигателя, которые никак не связаны с дефектами клапана EGR.

Как устроена система ЕГР и причина поломок:

Если вы не приняли решение заглушить систему, то неисправности могут быть в следующих элементах:

  1. Главная составляющая — клапан ЕГР. Он перепускает газы из впускного в выпускной коллектор. Этот клапан постоянно взаимодействует с раскалённой средой, и это наиболее уязвимая часть всей системы. Главная неисправность – разгерметизация клапана. Система может работать как под управлением электрики (в основном автомобили GM) так и пневматики (большинство марок машин).

В том случае, когда клапан открывается при помощи электрики, то это происходит в результате показаний специального датчика, передающего сигнал непосредственно на двигатель.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Следующий способ, который отвечает за работу клапана — электропневматический.

  1. Соленоид ЕГР. Он находится в системе, где управление клапаном происходит при помощи пневматики. Главная неисправность остаётся такой же – разгерметизация.
  2. Датчик положения открытия клапана ЕГР. Иногда происходит так, что они выходят из строя, но в этом случае только загорается лампа на панели приборов, сигнализирующая о неисправной работе двигателя. Других последствий нет.

Различные системы могут иметь разный набор составляющих элементов, но основной это клапан ЕГР. Давайте посмотрим, как все эти поломки могут сказаться на работе двигателя автомобиля.

Выше было сказано, что главная неисправность это разгерметизация, в результате чего происходит неконтролируемый подсос воздушных масс во впускной коллектор.

Как следствие, это может привести к тому, что:

  • Двигатель с расходомером воздуха – топливо становится беднее, из-за присутствия дополнительного кислорода.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
  • Двигатель с датчиком давления – топливо будет дополнительно обогащено из-за того что увеличиться давление во впускном коллекторе.
  • Те двигатели, которые используют оба этих способа по контролю за уровнем кислорода, будут иметь резкое обогащение топливной смеси на холостых оборотах и обеднение при других режимах работы двигателя.

Во всех случаях, когда уровень кислорода становится меньше в воздухе, который поступает в двигатель, оказывается нарушено воспламенение топлива в цилиндрах двигателя. Можно сказать, что зависимость тут довольно сложная и, в виду этого, выход из строя системы ЕГР довольно сложный и на разных марках машин она может проявиться по-разному.

Теперь поговорим о том, как топливная система будет влиять на поломку клапана ЕГР, если вы не примите решение заглушить систему. У каждого блока управления существует специальное программное обеспечение, которое уравновешивает частоту холостых оборотов, и качество топлива в автомобиле. При этом уровень открытия или закрытия механизма, который регулирует холостой ход, а также длительность впрыска, имеют конкретный показатель.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Когда блок управления уравновесит холостой ход на разных режимах работы, то с качеством топливной смеси он не совладает.

Это происходит от того, что когда водитель нажимает на педаль «газа», то возрастает давление в выпускном коллекторе отработанных газов, проникающих во впускной коллектор, увеличивается. Это может привести к ухудшению динамики разгона автомобиля и неустойчивой работе двигателя автомобиля. Затем картина поменяется. Когда раскалённые газы смешиваются с масляными испарениями в коллекторе, то это может привести к тому, что будет скапливаться больше нагара внутри коллектора, на впускных клапанах, загрязняются наружные части форсунок и появляется копоть на контактах свечей зажигания. Из-за этого станет более затруднительным пуск двигателя, плохая работа на холостых оборотах, будут проявляться дёрганье автомобиля и неровная работа двигателя. А если резко нажать на педаль «газа», то появятся вспышки во впускном коллекторе. Чтобы этого избежать – необходима своевременная чистка всех этих элементов, а в экстренном случае можно заглушить её.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Что такое клапан ЕГР

Схема работы клапана довольно проста – часть газов из выхлопной системы смешивается с воздухом из выпускного коллектора. Если процент окиси азота слишком высокий, то это приводит к большому температурному режиму в камере сгорания. Все мы, ещё со школьной скамьи, знаем, что катализатором горения выступает кислород. А газы из впускного коллектора, смешиваясь с воздушным потоком, минимизируют процент кислорода. Как следствие — снижается температура сгорания и понижается токсичность.

Как работает система ЕГР

Всё будет зависеть от двигателя, на котором установлен такой клапан. В дизельных двигателях клапан будет открыт уже на холостых оборотах, и обеспечит 50% воздуха на впуске. Как только повышаются обороты двигателя клапан будет понемногу закрываться. И полностью закроется, как только обороты двигателя достигнут своего максимально значения. Когда двигатель прогревается, то клапан тоже будет полностью закрыт. Во время холостых оборотов двигателя внутреннего сгорания клапан ЕГР будет закрыт, а также он не включится при максимальных оборотах двигателя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? В остальных режимах работы двигателя клапан ЕГР подача воздух на впуск подаёт от 5% до 10%.

На что надо обратить внимание в первую очередь?

   Непосредственно клапан ЕГР. Чтобы ход клапана был достаточно свободным и шток клапана обеспечивал плотное закрытие – чистка обязательна для штока и седла клапана. Использовать лучше аэрозоль, с помощью которого происходит чистка карбюратора. Но надо быть внимательным и не допустить падания жидкости непосредственно на диафрагму

Это может привести к её разрушению (компоненты, входящие в состав могут разложить резину).
   Если есть, то надо обратить внимание на соленоид ЕГР. В большинстве случаев там находится небольшой фильтр, который защищает вакуум системы от загрязнения

Этому фильтру необходима чистка.

В некоторых случаях систему ЕГР можно просто заглушить. Что это может, если вы решите заглушить всю систему?

Положительные моменты:

  • Не скапливается в коллекторе нагар.
  • Улучшается динамика автомобиля.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
  • Нет необходимости замены клапана.
  • Масло менять можно не так часто.

Отрицательные моменты

  • При наличии катализатора он быстрее выйдет из строя.
  • Загорается чек на панели приборов (если не запрограммировано отключение системы)
  • Расход топлива может увеличиться (не у всех моделей).
  • Износ клапанной группы (в редких случаях).

Как итог, то можно сказать о том, что если клапан функционирует исправно, то и пусть себе работает. А если с ним начинаются проблемы, то самым радикальным и дешёвым, с финансовой точки зрения, вариантом будет, если заглушить всю систему. К большим последствиям в работе вашего автомобиля это не приведёт.

Удачи на дорогах!

Проголосуйте, понравилась ли вам статья?

Клапан EGR- дефекты и симптомы

 Часто клапан ОГ (EGR) покрывается смесью сажи и масла. На фотографии друзья вы можете видеть, как выглядит клапан рециркуляции отработавших газов после тысяч километров эксплуатации автомобиля.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Неисправность клапана EGR может проявляться по-разному. Вот признаки, которые могут указывать на неисправность клапана рециркуляции отработанных газов:

— При разгоне, автомобиль набирает скорость рывками.

— Колебания на холостом ходу.

— Потеря мощности двигателя.

— Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя).

— В выхлопных газах повышается уровень оксида азота.

— Черный дым из выхлопной трубы.

— Повышенный расход топлива.

Поскольку клапан EGR с его регулировочным механизмом находится в потоке выхлопных газов, то он является наиболее чувствительным компонентом системы рециркуляции отработавших газов. Из-за сажи, содержащейся в выхлопных газах, регулировочный механизм клапана рециркуляции отработанных газов с течением времени может начать работать неправильно.– клапан может перестать нормально открываться или закрываться.

Также этот клапан может загрязниться и из-за паров масла из маслоотделителя, которые в сочетании с сажей делают со временем свое злое дело.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

В результате неправильной работы клапана ОГ в выхлопной системе может существенно вырасти уровень вредных веществ. Также может появиться и отсроченный отклик автомобиля при нажатии педали газа (отклик дроссельной заслонки). В том числе наиболее частый симптом неисправности клапана ОГ является,– сильная потеря мощности двигателя. Обычно это бывает тогда, когда клапан не может закрыться должным образом. Вместе с потерей мощности в этом случае в выхлопной трубе может появиться еще и черный дым, который образуется из-за отсутствия необходимой порции свежего воздуха при полной нагрузке.

Если клапан EGR (ЕГР) застрял при закрытом положении, то возможно, что при движении автомобиля вы просто не заметите никаких признаков его неисправности. Но если при этом виде неисправности взять и замерить уровень оксида азота, то вы сразу обнаружите его существенное превышение от нормы.

В том числе, загрязненный клапан ОГ (что также неизбежно означает загрязнение в системе впуска двигателя) может приводить и к увеличению расхода топлива.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Кстати, иногда все эти признаки могут появляться лишь периодически (не постоянно), так как клапан ЕГР может восстанавливать свою функцию самостоятельно. Однако даже временные симптомы неустойчивости работы не следует игнорировать, поскольку это явно указывает на его неисправность. Что означает, что в ближайшем будущем проблемы с клапаном ОГ будут учащаться и рано или поздно это приведет к выходу данного клапана из строя.

Как поступить, если клапан ЕГР вышел из строя?

Если открыть руководство по эксплуатации любого автомобиля, то там написано – система ЕГР имеет ограниченное время работоспособности. Уже при пробеге автомобиля от 70 000 до 100 000 километров необходимо заменить полностью всю систему, но это в том случае если у вас хорошее топливо. В России этот срок (в связи с низким качеством топлива) значительно ниже и составляет 50 тысяч километров.

Но как поступить, если автолюбитель не может себе позволить замену дорогостоящих компонентов через такой короткий срок? Тут можно посоветовать два способа – должна проводиться своевременная чистка всей системы, или просто заглушить всю систему ЕГР.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Заменить клапан EGR или очистить,- Что лучше?

На некоторых двигателях клапан EGR легкодоступен. Но на многих автомобилях чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только один демонтаж клапана обойдется вам в кругленькую сумму. Особенно, если в клапане есть дефект и у вас нет ни какого выбора, кроме как демонтировать клапан с машины. Стоит здесь отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т.п. работы. В этом случае целесообразнее будет установить просто новый клапан, поскольку при его очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными денежными затратами.

Также обращаем ваше внимание на то, что при замене клапана EGR на новый во многих автомобилях может потребоваться заново прописать новый клапан в блоке управления двигателем при помощи компьютера.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? То есть по сути, нужно будет научить этот новый клапан работать именно так, как это было предусмотрено автопроизводителем

Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.

Клапан EGR — что это такое и можно ли от него избавиться?

Клапан рециркуляции ОГ — это довольно специфический компонент под капотом автомобиля, к которому у водителей обычно смешанные чувства. Почему? С одной стороны, он отвечает за регулирование количества выхлопных газов и вредных веществ в нем, а с другой — это деталь, которая довольно часто выходит из строя. Обычно чем новее автомобиль, тем выше будет цена на его ремонт. Поэтому некоторые люди решают избавиться от системы рециркуляции отработавших газов в своих автомобилях. Действительно ли это правильно?

Что вы узнаете из этого поста?

  • Что такое клапан рециркуляции ОГ?
  • Как это работает?
  • Снятие, отключение, ослепление EGR — почему эти действия не рекомендуются?

Короче говоря

Клапан рециркуляции ОГ отвечает за уменьшение количества опасных для здоровья химикатов, которые выбрасываются в атмосферу вместе с выхлопными газами.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Благодаря этому наши автомобили соответствуют общепринятым нормам выбросов выхлопных газов. Если система рециркуляции отработавших газов выходит из строя, ее необходимо очистить или заменить на новый клапан. Однако не рекомендуется удалять, отключать или ослеплять его — это незаконная деятельность, которая способствует ухудшению качества воздуха и большему загрязнению окружающей среды.

Что такое клапан рециркуляции ОГ?

EGR (рециркуляция выхлопных газов) буквально означает клапан рециркуляции выхлопных газов. Он установлен на выпускном коллекторе двигателяи одна из его основных задач — очистка выхлопных газов от содержащихся в них канцерогенных химических соединений — углеводороды CH, оксиды азота NOx и монооксид углерода CO. Содержание этих веществ зависит в основном от вида горючей топливовоздушной смеси в камерах двигателя:

  • сжигание богатой смеси (много топлива, мало кислорода) увеличивает концентрацию углеводородов в выхлопных газах;
  • сжигание бедной смеси (много кислорода, мало топлива) увеличивает концентрацию оксидов азота в выхлопных газах.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Клапан рециркуляции выхлопных газов системы рециркуляции отработавших газов является своего рода ответом на прогрессирующее загрязнение окружающей среды и ухудшение качества воздуха, в борьбе с которым участвует не только экологическая среда. Автомобильные концерны, также осознающие риски, в течение некоторого времени сосредотачивались на предоставлении современных, проэкологических решений и технологий, которые затем находят практическое применение в наших автомобилях. Среди них мы можем найти такие системы, как каталитические нейтрализаторы, сажевые фильтры или клапан рециркуляции отработавших газов. Последний, вопреки распространенному мнению, он не вредит приводному устройству, то есть не влияет отрицательно на реальную производительность двигателя.

Клапан рециркуляции ОГ — принцип работы

Принцип работы выпускного клапана EGR во многом основан на «Выдувание» определенного количества выхлопных газов обратно в двигатель. (в частности, в камеру сгорания), что снижает выброс вредных химических веществ.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Высокотемпературные выхлопные газы, которые повторно попадают в камеру сгорания, ускорить испарение топлива и лучше приготовить смесь. Рециркуляция обычно происходит при обеднении топливовоздушной смеси, то есть такой, которая содержит большое количество кислорода. Затем дымовой газ замещает O2 (который присутствует в избытке), что снижает концентрацию ранее упомянутых оксидов азота. Они также влияют на окисление так называемых «Разорванные» углеводородные цепи.

Системы рециркуляции отработавших газов делятся на два основных типа — внутренние и внешние:

  • Внутренняя рециркуляция выхлопных газов — предполагает использование передовых решений в системе хронометража, в том числе закрытие выпускных клапанов происходит с задержкой, и одновременно открываются впускные клапаны. Таким образом, часть выхлопных газов остается в камере сгорания. Внутренняя система применяется в быстроходных и высокомощных агрегатах.
  • Внешняя рециркуляция выхлопных газов — это иначе EGR.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Он управляется компьютером, который также отвечает за ряд других важных рабочих параметров приводного двигателя. Клапан рециркуляции ОГ более эффективен, чем внутренняя система.

Ослепление EGR — это рекомендуемая практика?

Клапан рециркуляции ОГ, а также любая деталь, отвечающая за поступление газов, со временем он загрязняется. В нем откладывается отложение — отложение несгоревших частиц топлива и масла, которое затвердевает под воздействием высокой температуры и образует трудноудаляемую корку. Это неизбежный процесс. Поэтому время от времени мы должны выполнять комплексная очистка клапана рециркуляции ОГ, желательно, когда есть проблемы с его неэффективной работой — в т.ч. повышенное сгорание, засорение сажевого фильтра или, в крайнем случае, остановка двигателя.

Очистка и замена EGR

Разрешенные сервисные мероприятия, связанные с клапаном рециркуляции ОГ, касаются его ремонта (чистки) или замены на новый.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Однако из-за неправильных представлений о негативном влиянии EGR на мощность двигателя некоторые водители и механики склоняются к трем антихудожественным приемам. Эти:

  • снятие клапана рециркуляции ОГ — состоит в удаление системы рециркуляции отработавших газов и замена так называемой обходкоторый хоть и похож по конструкции, но не допускает попадания выхлопных газов во впускную систему;
  • ослепляющий EGR — состоит в механическое закрытие его проходачто мешает системе работать;
  • электронное отключение системы рециркуляции ОГ — состоит в постоянная деактивация клапан с электронным управлением.

Эти действия популярны также из-за своей цены — новый клапан может стоить около 1000 злотых, а за ослепление системы рециркуляции отработавших газов и ее очистку мы будем платить около 200 злотых. Здесь, однако, стоит ненадолго остановиться и рассмотреть каковы побочные эффекты засорения клапана рециркуляции выхлопных газов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Во-первых, это катастрофическое воздействие на окружающую среду. Автомобили с выключенным или заглушенным клапаном системы рециркуляции ОГ значительно превышают допустимые нормы сгорания. Во-вторых, случается, что при вскрытии клапана выскакивает ошибка в системе управления, приводящая к потере динамики движения (особенно это относится к новым годам). Мы также можем наблюдать световой индикатор Check Engine или индикатор, информирующий о нарушениях в системе очистки выхлопных газов. В-третьих, что не менее важно, ни одно из вышеперечисленных действий (удаление, исключение, ослепление) не является законным. Если во время придорожного осмотра выяснится, что мы едем на автомобиле без системы рециркуляции отработавших газов (или с заглушкой) и, следовательно, не отвечающим нормам выбросов, мы рискуем штраф до 5000 злотых. Также на нас возложена обязанность убрать автомобиль с дороги.

Найдите новый клапан EGR на avtotachki.com

Как видите, предпринимать такие сомнительные действия не стоит.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Цена, которую мы можем заплатить за снятый или слепой EGR, во много раз превышает сумму, за которую мы купим новый клапан. Итак, давайте позаботимся о наших кошельках и планете, и давайте вместе скажем «нет» незаконным действиям.

Вы ищете новый клапан рециркуляции выхлопных газов? Вы найдете на avtotachki.com!

Также проверьте:

Что означает запах выхлопных газов в машине?

Законно ли снимать фильтр DPF?

avtotachki.com, Canva Pro

Главная » Статьи » Эксплуатация машин » Клапан EGR — что это такое и можно ли от него избавиться?

Как и зачем глушить клапан EGR на дизельном моторе

Категория: Полезная информация.

Мы уже писали о том, как устроена система EGR и какие функции она выполняет. А сейчас рассмотрим типичные неисправности в работе системы рециркуляции, которые могут вынудить владельца «заглушить» клапан ЕГР на дизеле.

Несмотря на преимущества в плане снижения токсичности выхлопа, а также повышения культуры работы дизельных ДВС, владельцы на форумах обсуждают снижение мощности и дымление моторов, которыми сопровождается работа системы рециркуляции отработавших газов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Считается, что EGR «душит» мотор.

Другая причина отключить систему рециркуляции и заглушить клапан ЕГР — нежелание владельцев ремонтировать неиправности.

Чтобы клапан работал исправно, его чистят в среднем раз в 50-60 тыс. км в Европе. В условиях же нашего топлива такое обслуживание необходимо проводить уже каждые 20-30 тыс. км.

И если владельцы игнорируют подобную процедуру, дизельный ДВС начинает преподносить неприятные сюрпризы — от повышенного расхода топлива до нарушений работы двигателя, включая его переход в аварийный режим.

 Неисправности системы EGR

Основной проблемой, с которой сталкивается автовладелец в системе рециркуляции, является «зарастание» ее компонентов, и, преимущественно, клапана, нагаром. Причина состоит в сомнительном качестве дизтоплива.

Другие причины выхода из строя системы рециркуляции — неисправности и сбои в работе системы подачи и цикле сгорания топлива в дизельном ДВС, нарушений в работе системы вентиляции картерных газов и т.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? п.

Нагар на компонентах системы рециркуляции может образовываться и вследствие механического износа деталей — турбины, ЦПГ, и из-за выхода из строя датчиков, показатели которых анализирует управляющая электроника.

Покрытый нагаром клапан EGR может заклинить в одном положении — на открытие или закрытие. В таком случае владельцы дизельных моторов сталкиваются с потерей мощности, грубой шумной работой.

Если проблему игнорировать и не проводить обслуживание системы EGR спустя 80-120 тыс. км пробега, сечение впускного коллектора забивается смолистыми отложениями нагара, двигатель еще сильнее теряет в мощности, на приборной панели появляются разнообразные ошибки, включая Check Engine, а сам автомобиль может даже перейти в аварийный режим.

Диагностика состояния системы рециркуляции проходит в несколько этапов. Вначале осматриваются магистрали и трубопроводы, электроразъемы датчиков. Затем замеряется сопротивление и проверяется давление на впуске.

 Отключение клапана EGR: плюсы и минусы

В развитых странах наличие системы EGR в автомобилях не ставится под сомнение.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это обусловлено строгими эко-нормами.

В странах СНГ форумы автовладельцев пестрят советами, как заглушить систему, отключить клапан EGR и т.п. Считается, что система рециркуляции отработавших газов (ОГ) «душит» двигатель, понижает мощность.

Другая причина, по которой владельцы ищут варианты отключения системы рециркуляции ОГ — выход из строя ее датчиков и клапана EGR.

Когда из-за некачественного отечественного топлива клапан буквально зарастает нагаром, для восстановления нормальной работы системы рециркуляции нужно не только заменить клапан EGR, но и очистить все сопутствующие магистрали и разъемы, убрать нагар полностью — иначе меры не дадут долговременного результата.

Чистка и замена компонентов обходится дорого, поэтому многие владельцы предпочитают предотвратить ремонт, просто отключив систему и «заглушив» клапан ЕГР.

Для этого снимают и разбирают клапан, устанавливают вместо прокладки клапана механическую заглушку, и устанавливают клапан обратно.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Затем отключают вакуумные шланги, которые открывали клапан, и в завершение перепрошивают ЭБУ двигателя, отключая систему рециркуляции программно.

При этом важно учитывать несколько моментов:

  • Заглушку для клапана EGR «выкраивают» по шаблону его прокладки из листа стали. Заглушка должна быть прочной, чтобы выдерживать контакт с горячими газами и не прогореть, и глухой — отверстия в ней делаются только под крепежные болты. Готовые заглушки клапана ЕГР часто ищут на автофорумах.
  • Если не отключить программно клапан ЕГР в блоке управления, ЭБУ будет системно фиксировать и выдавать ошибку в работе системы рециркуляции ОГ в виде предупреждения на приборной панели — Check Engine. Мотор из-за этого может перейти в аварийный режим, ограничив мощность работы ДВС.

В результате токсичность выхлопа логичным образом повышается. Это существенный недостаток с точки зрения экологии. А еще доказано, что содержание в атмосфере оксидов азота прямо связано с риском онкологических заболеваний у жителей крупных «загазованных» городов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

К преимуществам же отключения системы EGR относят отсутствие «эффекта турбоямы» (провал мощности в работе двигателей стандарта Евро-4, о котором мы писали выше), более динамичный разгон.

Кроме того, моторное масло медленнее загрязняется, ДВС очищается эффективнее. Срок службы сажевого фильтра сокращается, а интервал его очистки от сажи — увеличивается.

Также отключение клапана EGR рекомендован для тех, кто занимается чип-тюнингом дизельного двигателя и планирует увеличить мощность мотора своего автомобиля.

  •  Почему на приборной панели загорается предупреждающий значок Check Engine и что с этим делать, читайте здесь.

Топливные насосы, ТНВД для дизельного двигателя вы найдете в каталоге

ПЕРЕЙТИ В КАТАЛОГ

Все, что вам нужно знать о клапане рециркуляции отработавших газов вашего автомобиля

Клапан рециркуляции отработавших газов вашего автомобиля играет важную роль в охране окружающей среды, но большинство автовладельцев не знают, что он на самом деле делает.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? На самом деле, вы, вероятно, никогда раньше не слышали о клапане EGR. Если это так, вы не будете знать, как определить признаки того, что ваш клапан выходит из строя, что может привести к ненужному загрязнению. К счастью для вас, Wrench является экспертом во всем, что касается автомобилей, поэтому мы расскажем вам все, что вам нужно знать о клапане рециркуляции отработавших газов вашего автомобиля.



Получите бесплатную консультацию



Прежде чем мы расскажем вам о роли вашего клапана рециркуляции отработавших газов и о том, как понять, что он неисправен, давайте представимся! Wrench — это компания, специализирующаяся на мобильных механиках, которая стремится улучшить качество ремонта автомобилей для владельцев автомобилей по всей стране. У этой отрасли плохая репутация, и мы здесь, чтобы изменить ее навсегда! Мы являемся единственным надежным автомобильным решением, на которое владельцы автомобилей могут рассчитывать, нужна ли им простая замена масла или более сложная замена аккумулятора.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Независимо от того, что вам нужно, наши мобильные механики, сертифицированные ASE, всегда готовы помочь вам! Но без лишних слов, давайте поговорим о клапане рециркуляции отработавших газов вашего автомобиля!

Функция клапана EGR в вашем автомобиле

EGR расшифровывается как рециркуляция выхлопных газов , короче говоря, это именно то, что делает клапан EGR в вашем автомобиле. Он сводит к минимуму вредные оксиды азота (NOx), которые выходят из выхлопной трубы вашего автомобиля. Для этого система рециркуляции отработавших газов пропускает часть выхлопных газов в систему и использует химические реакции для уменьшения образования газообразного NOx. Клапан ограничивает количество кислорода, вступающего в контакт с газом, что приводит к снижению температуры горения. При меньшем количестве кислорода и более низкой температуре сгорания образование NOx может быть снижено до 70%.

Наряду со снижением образования NOx, он может помочь бензиновым двигателям с непосредственным впрыском топлива снизить насосные потери и повысить эффективность .Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Если у вашего автомобиля дизельный двигатель, это может уменьшить детонацию дизельного двигателя на холостом ходу.

Клапан рециркуляции отработавших газов имеет два основных положения: открытое и закрытое. Клапан также может быть частично открыт и частично закрыт в зависимости от того, как он работает. Когда ваш автомобиль работает на холостом ходу или движется с малой скоростью, клапан будет постепенно открываться. Когда ваш автомобиль движется с более высокой скоростью, он будет больше закрыт, чтобы обеспечить поступление кислорода. Этот механизм открытия и закрытия клапана позволяет вашему автомобилю гарантировать, что в систему поступает надлежащее количество кислорода, чтобы уменьшить образование газа NOx.

Существует множество различных типов клапанов EGR, таких как дизель высокого давления, дизель низкого давления, бензиновый, вакуумный, цифровой клапан EGR и другие. Большинство старых автомобилей имеют вакуумный клапан EGR, а новые автомобили, как правило, имеют цифровой клапан EGR.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Признаки неисправности клапана EGR

Работа клапана EGR непростая. По этой причине со временем их необходимо будет заменить. Как и многие другие части вашего автомобиля, вы можете заметить симптомы неисправности клапана рециркуляции отработавших газов, даже если вы точно не знаете, в чем проблема. Накопление углеродных частиц может засорить систему, в результате чего различные части не будут работать, как обычно.

Квалифицированный специалист должен время от времени проверять клапан рециркуляции отработавших газов только для того, чтобы убедиться, что он работает должным образом. Вам не придется заменять клапан рециркуляции отработавших газов, если только у него не возникли проблемы, но когда вы обнаружите проблемы, важно заменить его как можно скорее.

Владельцам автомобилей также рекомендуется проводить очистку от нагара каждые 50 000 миль.

Как узнать, что ваш клапан рециркуляции отработавших газов неисправен? Вот наиболее распространенные признаки, указывающие на проблему с клапаном рециркуляции отработавших газов!

  • Knocking Noises
  • Rough Idling
  • Overall Poor Vehicle Performance
  • Emission Production Increases
  • Increased Fuel Consumption
  • Car Stalls While Idling
  • Fuel Odors
  • Загорается индикатор Check Engine

Если вы заметили какие-либо из перечисленных выше симптомов, вам следует как можно скорее обратиться к квалифицированному специалисту.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Могу ли я ездить без клапана EGR?

Технически можно ездить без работающего клапана EGR. Это не повлияет на здоровье вашего двигателя, но нанесет вред окружающей среде. Роль вашего клапана EGR заключается в уменьшении количества токсичных газов NOx в воздухе, поэтому, если он работает неправильно, в воздух будет выбрасываться больше токсичных газов. По этой причине мы не рекомендуем ездить без работающего клапана EGR слишком долго.

Подводя итог, можно сказать, что можно ездить на работу без клапана EGR, но мы бы не советовали отправляться в путешествие!

Мобильные услуги по замене клапана EGR

Здесь, в Wrench, мы предоставляем удобные услуги по замене клапана EGR клиентам по всей стране. Выбирая наши услуги вместо традиционной ремонтной мастерской, вы сможете сэкономить время, деньги и нервы. Мы доставим нашу мобильную механику, оборудование и запчасти прямо в удобное для вас место, например, домой или в офис. Вам не придется мучиться с доставкой взломанного автомобиля в мастерскую или тратить часы своего драгоценного времени.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? С Wrench вы начнете с нетерпением ждать ваших услуг по ремонту и техническому обслуживанию автомобилей.

Но как мы заменим ваш клапан рециркуляции отработавших газов? Нам это просто. Чтобы заменить клапан рециркуляции отработавших газов, нам нужно будет выполнить несколько шагов, чтобы удалить сломанную часть и установить новую.

Сначала мы снимем крышку двигателя, чтобы получить доступ к клапану рециркуляции отработавших газов. После этого мы будем работать с электрическими системами поблизости. Нам нужно будет ослабить электрический кабель на клапане и удалить все другие электрические соединения. Во время этого процесса мы будем следить за любыми повреждениями, так как неисправность электрических проводов и соединений может быть очень распространенным явлением. Затем мы открутим крепежные винты и проверим клапан на наличие коррозии и нагара.

После того, как мы удалим ваш неисправный клапан рециркуляции отработавших газов, мы очистим область и близлежащие поверхности, чтобы подготовить ваш автомобиль к установке нового клапана.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Затем мы выровняем новый клапан и прикрепим его к вашему автомобилю. Мы позаботимся о том, чтобы все болты были затянуты, чтобы ваш клапан рециркуляции отработавших газов не скользил, пока вы находитесь в дороге. Наконец, мы снова подключим все электрические провода и соединения к вашему новому клапану и убедимся, что он работает правильно.

Когда мы закончим замену клапана рециркуляции отработавших газов, мы очистим место обслуживания и упакуем наши инструменты. Затем мы сообщим вам, что ваша машина готова, и вернете ключи. Если вы хотите снова прийти и пообщаться с нашим мобильным механиком, мы дадим вам краткий отчет о том, как прошло обслуживание, отметив любые проблемы, которые вам, возможно, придется решить в будущем. Тогда вы снова сможете сесть в машину и отправиться в путешествие по городу!

Запишитесь на ремонт или техническое обслуживание автомобиля, например, на замену клапана рециркуляции отработавших газов, у мобильного механика Wrench уже сегодня!

Как записаться на замену клапана EGR

Если вам нужна услуга по замене клапана EGR, вы обратились по адресу! В этом сообщении в блоге вы можете нажать кнопку «Получить бесплатное предложение» в верхней или нижней части экрана, и мы переместим вас прямо к форме запроса на обслуживание на нашем веб-сайте.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Вы также можете воспользоваться нашим мобильным приложением, чтобы записаться на прием. Если оба этих варианта вам не подходят или вы предпочитаете пообщаться с одним из наших представителей службы поддержки клиентов, вы можете позвонить нам по номеру 9.0015 844-997-3624 или напишите нам по телефону [email protected] .

Если вы записываетесь на прием через наш веб-сайт, приложение или нашу службу поддержки клиентов, нам потребуется немного информации о вашем автомобиле и его потребностях. Во-первых, нам нужно знать, какая у вас машина. Это поможет нам подобрать вам мобильного механика, имеющего опыт работы с вашим автомобилем, особенно если у вас классический или экзотический автомобиль. Мы также будем использовать эту информацию для заказа подходящих запчастей для вашего автомобиля. Например, если вы закажете замену клапана EGR, мы закажем клапан EGR, который подходит для вашего конкретного типа автомобиля. Вы должны быть в состоянии предоставить нам цвет, год, марку и модель, а также лицензию и VIN.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Тогда нам нужно знать, какое обслуживание необходимо вашему автомобилю. Поскольку вы уже знаете, что вам нужна замена клапана рециркуляции отработавших газов, вы сможете запросить эту услугу вместе с любыми другими услугами по ремонту или техническому обслуживанию автомобилей, которые вам нужны. Вы можете заказать замену масла или любое другое техническое обслуживание одновременно с заменой клапана рециркуляции отработавших газов! Таким образом, вы сможете за короткое время отметить несколько дел в своем списке дел.

После того, как вы предоставите нам всю необходимую информацию, мы рассчитаем стоимость ремонта автомобиля для запрашиваемых вами услуг. Вы сможете ознакомиться с нашим предложением, и когда вы решите принять его, вы выберете дату, время и место для замены клапана рециркуляции отработавших газов. Затем мы отправим вам сообщение с подтверждением, и вы будете готовы к встрече!

Запишитесь на замену клапана EGR у мобильного механика Wrench уже сегодня!



Получить бесплатное предложение


Этот пост также помечен:

Гаечный ключ, Гаечный ключ Среда, Советы по вторникам, Воскресные чтения, Воскресные блоги, устойчивость, Понедельничные блоги, мобильный техник, мобильный механик

Системы и компоненты EGR

Системы и компоненты EGR

Ханну Яаскеляйнен, Магди К.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Хайр

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Резюме : Системы рециркуляции отработавших газов были коммерциализированы в качестве метода снижения выбросов NOx для широкого спектра дизельных двигателей от легких, средних и тяжелых дизельных двигателей до двухтактных тихоходных судовых двигателей. При проектировании систем рециркуляции отработавших газов необходимо учитывать ряд соображений, в том числе: накопление отложений, загрязняющие вещества, смазку двигателя, комплектацию системы и многое другое. Основными компонентами систем EGR являются клапаны EGR и охладители EGR.

  • Коммерческие системы EGR
  • Вопросы дизайна
  • Компоненты системы рециркуляции отработавших газов
  • Модернизация систем рециркуляции отработавших газов

Обзор

Рециркуляция отработавших газов (EGR) — это метод контроля выбросов NOx, применимый к широкому спектру дизельных двигателей от легких, средних и тяжелых дизельных двигателей до двухтактных тихоходных судовых двигателей.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Системы рециркуляции отработавших газов также используются во многих категориях двигателей с циклом Отто, где преимущества могут варьироваться от повышения эффективности (снижение расхода топлива) до снижения проскальзывания метана в низкоскоростных двухтопливных двигателях.

Конфигурация системы EGR зависит от требуемой скорости EGR и других требований конкретного применения. Большинство систем EGR включают следующие основные аппаратные компоненты:

  • Один или несколько регулирующих клапанов EGR
  • Один или несколько охладителей EGR
  • Трубопроводы, фланцы и прокладки

В различных типах систем возможен ряд других специализированных компонентов. Типичные примеры включают смесители с соплом Вентури ( смеситель Вентури или насос Вентури ) и насосы EGR, также называемые нагнетателями EGR, которые приводятся в действие электродвигателем или механическим соединением с двигателем.

Двигатели большой мощности

Система рециркуляции отработавших газов для двигателей DDC Series 60, рис.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? 1, является примером систем, применяемых во многих двигателях большой мощности в Северной Америке в 2002 модельном году и позже. Система рециркуляции отработавших газов представляет собой систему контура высокого давления (HPL), в которой часть выхлопных газов берется перед турбокомпрессором. Турбокомпрессор с изменяемой геометрией, помимо прочего, обеспечивает положительную разницу давлений между выпускным и впускным коллекторами, чтобы при необходимости обеспечить достаточный поток рециркуляции отработавших газов. Затем EGR проходит через охладитель EGR, снабженный водой из рубашки охлаждения двигателя. Из охладителя EGR проходит через трубу EGR на другую сторону двигателя к расходомеру типа Вентури, который обеспечивает сигнал обратной связи для контроля скорости EGR. Клапан управления рециркуляцией отработавших газов, расположенный непосредственно перед корпусом смесителя, отвечает за регулирование скорости рециркуляции отработавших газов. Затем EGR проходит во впускной коллектор, где смешивается с охлажденным наддувочным воздухом перед подачей в двигатель.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Деталь клапана EGR на рис. 1 также показывает пластину нагревателя EGR, предназначенную для использования при низких температурах окружающей среды. Пластина нагревателя нагревает EGR, проходящий через клапан, чтобы предотвратить образование льда в корпусе смесителя.

Рисунок 1 . Detroit Diesel Corporation US EPA 2007 Series 60, оснащенная охлаждаемой системой HPL EGR.

В этой системе EGR произошел ряд изменений с момента ее появления в 2002 году. В более старых версиях этого двигателя (US EPA 2002/2004) клапан EGR располагался на впускной стороне охладителя EGR. В ранних версиях использовался клапан с пневматическим приводом, который был заменен клапаном с гидравлическим приводом, и, наконец, клапан с электрическим приводом, показанный на рис. Обратная связь по скорости рециркуляции отработавших газов вместо расходомера типа Вентури. К 2008 году расходомер Вентури был полностью удален.

Другим примером охлаждаемой системы рециркуляции отработавших газов для двигателей большой мощности является система Scania Euro IV, показанная на рис.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? 2. Выхлопные газы перед турбиной (HPL) направляются через регулирующий клапан рециркуляции отработавших газов и охладитель рециркуляции отработавших газов во впускную систему двигателя. Вода в рубашке двигателя также используется в качестве охлаждающей среды в охладителе рециркуляции отработавших газов и в этом примере. Как правило, система рециркуляции отработавших газов может охлаждаться охлаждающей жидкостью двигателя, окружающим воздухом или низкотемпературной жидкостью.

Рисунок 2 . Система EGR с одноступенчатым охлаждением для двигателей Scania Euro IV

(Источник: Scania)

Легкие двигатели

Применение EGR не ограничивается двигателями большой мощности, но распространяется и на двигатели легковых автомобилей. На рис. 3 схематично представлена ​​система рециркуляции отработавших газов легкового автомобиля от двигателя Audi 3,3 л V8 TDI Euro 3, представленного в 1999 году [1132] .

Рисунок 3 . Схематическое изображение системы рециркуляции отработавших газов/впускной дроссельной заслонки высокоскоростного легкового автомобиля для применения Евро 3

Audi 3,3 л двигатель V8 TDI

Система EGR представляет собой контур высокого давления с охлаждением EGR.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Часть выхлопных газов направляется через регулирующий клапан EGR и поступает в охладитель EGR. Из охладителя система рециркуляции отработавших газов поступает в узел дроссельной заслонки, где смешивается с отфильтрованным свежим воздухом для горения под высоким давлением, который охлаждается промежуточным охладителем для частичного восстановления его плотности. Затем смесь воздуха и EGR подается в двигатель через впускной коллектор. Хотя двигатель оснащен турбонагнетателем с изменяемой геометрией (VTG), который может создавать более высокое давление в выпускном коллекторе, чем давление на впуске, для привода EGR, дроссельная заслонка на впуске используется в некоторых условиях, когда невозможно создать достаточный дифференциал с помощью VTG. Эта система очень похожа на системы EGR, используемые в других приложениях Euro 3, а также в приложениях EPA Tier 1 и Tier 2 Bin 10.

В начале 2000-х годов существовало некоторое мнение, что будущие двигатели с более высокой скоростью рециркуляции отработавших газов потребуют какой-либо формы насоса рециркуляции отработавших газов для достижения требуемых выбросов NOx на выходе двигателя, требуемых будущими стандартами выбросов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Система HPL EGR, обеспечивающая такие высокие скорости EGR, приведет к неприемлемому снижению расхода топлива. Однако вместо насоса во многих из этих систем в конечном итоге использовалась гибридная конфигурация, такая как показанная на рисунке 4 для 2,0-литрового двигателя Volkswagen TDI, представленного в Северной Америке в 2009 модельном году.Приложения EPA Tier 2 Bin 5. HPL EGR управляется клапаном HP EGR и положением лопаток турбонагнетателя. HPL EGR используется при более низких оборотах двигателя и нагрузках. При более высоких нагрузках и оборотах двигателя подача EGR переключается на систему LPL EGR. Хотя это и не показано, LPL системы EGR на рисунке 4 включает в себя фильтр EGR (рисунок 29).

Рисунок 4 . Гибридная система рециркуляции отработавших газов для дизельных двигателей, соответствующих стандарту Агентства по охране окружающей среды США Tier 2 Bin 5

Двигатель VW 2,0 л TDI. Положение клапанов 1, 2 и 3 типично для работы LP EGR при высоких оборотах двигателя и нагрузках.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? При низких оборотах двигателя и нагрузке клапан 3 полностью закрыт, а клапаны 1 и 2 открыты, чтобы обеспечить работу рециркуляции ОГ высокого давления.

Асимметричная система турбонаддува Daimler показана на рис. 5. EGR высокого давления подается на все 6 цилиндров только из 3 цилиндров. Турбина турбонагнетателя с фиксированной геометрией представляет собой конструкцию с двойной спиралью, но спираль для цилиндра, подающего EGR, имеет меньшую площадь поперечного сечения, что позволяет этим цилиндрам создавать более высокое противодавление и обеспечивает адекватный поток EGR в более широком диапазоне рабочих условий, чем было бы возможно с турбиной с фиксированной геометрией, имеющей одинаковые размеры витков. Этот подход позволяет избежать использования турбины с изменяемой геометрией. Другая спираль большего размера может быть оптимизирована для очистки трех других цилиндров 9.0185 [3934] .

Рисунок 5 . Асимметричная система турбонаддува Daimler

Двухтактные тихоходные дизельные двигатели

Для низкоскоростных двухтактных судовых двигателей, предназначенных для сжигания мазута (HFO), система рециркуляции отработавших газов может стать довольно сложной из-за необходимости очистки рециркулирующих выхлопных газов от вредных металлов и серы, а также необходимости обслуживания выпускного коллектора.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? давление ниже давления во впускном коллекторе для обеспечения продувки цилиндра. На рис. 6 показана одна такая система, предназначенная для модернизации 9.0185 [2466] .

Рисунок 6 . Система рециркуляции отработавших газов для низкоскоростного двухтактного морского двигателя, работающего на тяжелом дизельном топливе с высоким содержанием серы.

(Источник: MAN Diesel & Turbo)

Основными компонентами являются: скруббер, охладитель, уловитель водяного тумана, воздуходувка, запорный клапан, переключающий клапан, установка водоподготовки (WTP), состоящая в основном из буферного резервуара, системы дозирования NaOH и блока очистки воды. Система управления контролирует количество рециркуляции отработавших газов, давление продувочного воздуха, дозировку NaOH, циркуляцию воды в скруббере и выпуск воды из скруббера.

Очистку можно проводить морской или пресной водой. При очистке морской водой, предназначенной в качестве основного режима работы, морская вода проходит через скруббер один раз и сбрасывается в море.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Для главного двигателя мощностью 20 МВт необходимо перекачивать не более 900 м 3 морской воды в час, что представляет собой максимальный расход топлива примерно на 1%.

При промывке пресной водой, используемой в районах, где сбросы запрещены, около 99% промывочной воды рециркулируется. Когда пресная вода проходит через скруббер, она становится кислой из-за серы в выхлопных газах. Система дозирования NaOH используется для нейтрализации этой кислоты. Буферный бак обеспечивает постоянный приток воды к скрубберу. Установка очистки воды (WCU) используется для удаления твердых частиц, взвешенных в воде скруббера. Твердые частицы сбрасываются в виде концентрированного ила в отстойник на судне. WCU предназначен для очистки воды скруббера до такой степени, чтобы ее можно было сбрасывать в открытое море в соответствии с критериями сброса воды скруббера IMO.

Максимальный расход пресной воды через скруббер составляет 200 м 3 /ч при MCR (максимальная непрерывная мощность).Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Поскольку это лишь около одной пятой потока, необходимого для промывки морской водой, результатом будет снижение расхода топлива. Однако для нейтрализации кислой промывочной воды требуется NaOH. При работе на тяжелом топливе с содержанием серы 3% потребуется максимальное потребление NaOH примерно 10-12 кг/МВтч. Поскольку очистка пресной водой используется только во время плавания в гавани или прибрежном плавании, мощность главного двигателя будет низкой, а время плавания будет коротким, что еще больше снизит потребление NaOH. Типичное время прибытия в порт составляет не более двух часов при мощности двигателя 2-3 МВт, что дает общее потребление около 50 кг NaOH.

Для систем, предназначенных для судового топлива, содержащего менее 0,5% серы, по-прежнему требуется буферизация для нейтрализации серной кислоты, но очистка воды и удаление шлама не являются [4066] .

###

Почему мой дизельный клапан рециркуляции отработавших газов выходит из строя? 5 Общие причины

EGR или клапан рециркуляции отработавших газов является ключевой частью любого современного дизельного двигателя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? К сожалению, за эти годы они приобрели плохую репутацию как одна из наиболее распространенных частей, которые выходят из строя в прочном двигателе.

В попытке сократить выбросы производители установили клапан рециркуляции отработавших газов на все современные дизельные двигатели. Он работает путем рециркуляции части выхлопных газов обратно в двигатель, что помогает снизить общее загрязнение.

При первых признаках неисправности некоторые владельцы предпочтут обойти всю систему, а не ремонтировать ее. Но знаете ли вы, что это может принести больше вреда, чем пользы? Дизельные двигатели с турбонаддувом предназначены для работы в сочетании с клапаном рециркуляции отработавших газов, а также другими ключевыми системами выбросов.

Почему ваш клапан рециркуляции отработавших газов выходит из строя? Что заставляет его застревать в открытом или закрытом состоянии? Что можно сделать, чтобы предотвратить будущие проблемы с клапаном EGR? Мы в Highway & Heavy Parts ответим на эти вопросы наряду со многими другими в этом посте.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Подробнее читайте ниже!

5 Распространенные признаки неисправности клапана рециркуляции отработавших газов

В этом нет никаких сомнений. По сравнению с бензином дизельный двигатель производит сравнительно больше загрязняющих веществ, таких как NOx и углекислый газ. К счастью, производители двигателей внедрили несколько методов снижения общего количества загрязняющих веществ, попадающих в нашу атмосферу. Они включают, помимо прочего, каталитические нейтрализаторы/DPF, системы DEF и, конечно же, клапаны EGR.

Давайте рассмотрим некоторые общие признаки, указывающие на неисправность клапана рециркуляции отработавших газов:

1. Неровный холостой ход

Любое изменение числа оборотов на холостом ходу должно вызывать беспокойство. «Небрежный» или неровный холостой ход может быть вызван одной из нескольких причин. Одна из причин того, что у вашего грузовика может быть неровный холостой ход, связана с неисправным клапаном рециркуляции отработавших газов, который застрял в открытом или закрытом положении.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

2. Чрезмерное выделение дыма

Современные дизельные двигатели почти не выделяют дыма. Угольные локомотивоподобные двигатели теперь ушли в прошлое. Любые признаки чрезмерного задымления должны быть приняты к сведению и расследованы как можно скорее, чтобы избежать дальнейших проблем.

3. Увеличение расхода топлива

Если вы ежедневно проводите часы за рулем, есть вероятность, что даже малейшее увеличение расхода топлива будет замечено. Одно из первых, что нужно проверить, это клапан EGR. Причиной может быть неисправный клапан рециркуляции отработавших газов.

4. Снижение мощности двигателя

Ваш грузовик чувствует себя вялым? Разве он не имеет такого же ускорения, как когда-то? Виной может быть что-то такое простое, как неисправный клапан EGR.

5. Индикатор «Проверить двигатель»

Автомобили, грузовики, тягачи с прицепом и почти все, что имеет двигатель, который находится на дороге сегодня, будет иметь какой-то ECU, контролирующий все параметры, чтобы убедиться, что все в хорошем рабочем состоянии.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Если загорается индикатор проверки двигателя, лучше всего отсканировать коды, чтобы полностью определить проблему.

Чтобы узнать больше о проблемах с клапаном рециркуляции отработавших газов и их причинах, ознакомьтесь с другим нашим постом здесь!



Что вызывает отказ клапана рециркуляции отработавших газов? Клапаны EGR

работают в экстремальных условиях. Со временем, как и многие другие механические детали, он выйдет из строя, если за ним не ухаживать должным образом. Когда это время придет, мы здесь, чтобы помочь вам вернуться на дорогу как можно скорее.

В большинстве случаев клапан рециркуляции отработавших газов выходит из строя из-за того, что он заклинивает в открытом или закрытом состоянии из-за накопления нагара, образующегося из выхлопных газов.

Закрытый клапан рециркуляции отработавших газов приведет к увеличению NOx или закиси азота, что приведет к неполному сгоранию в качестве побочного продукта. Конечным результатом обычно является стук в двигателе, который регистрируется ЭБУ двигателя, влияя на общую производительность.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

В качестве альтернативы, если система рециркуляции отработавших газов застряла в открытом состоянии, могут возникнуть такие проблемы, как неравномерная или плохая работа на холостом ходу из-за чрезмерного количества выхлопных газов во впуске. Чтобы компенсировать это, ECU добавит дополнительное топливо для сгорания. Конечным результатом является даже накопление сажи или углерода в системе. Все это увеличивает вероятность возникновения проблем с двигателем, турбокомпрессором и большинством других компонентов системы сгорания.

Считаете ли вы, что ваш дизельный двигатель имеет проблему нагарообразования? Взгляните на нашу другую статью об удалении углерода из вашего двигателя здесь!

Если вы считаете, что двигатель страдает от неисправного клапана рециркуляции отработавших газов, не поддавайтесь искушению просто удалить его. Удалите его и замените новым. В конце концов, грузовик был спроектирован для работы с ним.

Почему удаление клапана EGR не является хорошей идеей

Хотя удаление клапана EGR может показаться хорошей идеей, если он перестал работать, следует принять во внимание несколько ключевых моментов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Поначалу это может показаться логичным выбором, так как новые стоят довольно дорого. Ведь двигатель может работать и без него, верно?

Да, двигатель может работать без клапана EGR, но это может иметь серьезные последствия. Во-первых, финансовое решение не заменять клапан рециркуляции выхлопных газов может быть быстро перевешено тем фактом, что это незаконно и может привести к пятизначным штрафам от властей.

Кроме того, модификация вашего дизельного двигателя сейчас может привести к осложнениям в будущем. Как упоминалось ранее, дизельные двигатели сложны. Все данные обрабатываются компьютером или ECU, и любые изменения в воздушно-топливной смеси заставят его попытаться компенсировать это добавлением или уменьшением количества топлива, в зависимости от ситуации, что увеличивает вероятность накопления углерода.

Как бы вы ни смотрели на это, удаление клапана рециркуляции отработавших газов — плохая идея. Небольшая экономия в долгосрочной перспективе окажется плохой идеей.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Сделайте это правильно, замените клапан рециркуляции отработавших газов и помогите своему грузовику работать правильно!

Что можно сделать, чтобы предотвратить проблемы с клапаном EGR?

Ключ к предотвращению! Поддержание всего в рабочем состоянии — лучшая форма страховки. Мы знаем, что клапаны EGR не популярны, так как еще больше усложняют двигатель, но это неизбежное зло.

Очистка клапана рециркуляции отработавших газов и впускной системы — еще один способ помочь ему прослужить как можно дольше, и его следует рассматривать как элемент регулярного обслуживания, особенно на грузовиках с большим пробегом.



Заключительные слова

Если ваш клапан системы рециркуляции отработавших газов наконец-то пришел в негодность и нуждается в замене, компания Highway & Heavy Parts поможет вам быстро вернуться на дорогу. У нас есть на складе различные клапаны рециркуляции отработавших газов, которые готовы к отправке сегодня.

Наши специалисты, сертифицированные ASE, всегда готовы помочь и ответить на любые ваши вопросы о клапане EGR или большинстве других деталей дизельного двигателя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Позвоните нам по телефону 1-844-985-3408 или запросите расценки онлайн прямо сейчас!

Статьи по теме:

КАК НЕПРАВИЛЬНЫЙ ОХЛАДИТЕЛЬ EGR ДИЗЕЛЬНОГО ДВИГАТЕЛЯ МОЖЕТ ПОВЛИЯТЬ НА ВАШ VGT TURBO

ПОЧЕМУ КЛАПАН EGR ДИЗЕЛЬНОГО ДВИГАТЕЛЯ НЕИСПРАВЕН?

Рециркуляция выхлопных газов: не удаляйте свой дизельный двигатель EGR клапан

Проблемы с системами EGR в дизельных двигателях

Отношения видео:

SORT ON TITE ON TITE? Получите вашу цитату онлайн!


Мы поняли: когда вам нужны запчасти для дизельных двигателей, время имеет решающее значение. Вот почему мы разработали систему онлайн-котировок HHP.

Просто заполните форму, указав свое имя, информацию о двигателе и необходимые детали, и наши сертифицированные ASE технические специалисты свяжутся с вами и составят смету. Это настолько близко к волшебству, насколько это возможно для дизельного двигателя!



Как работает клапан EGR?

Содержание

  • 1 Что такое клапан EGR?
  • 2 Работа клапана EGR
  • 3 Типы клапанов EGR
    • 3.1 1) Дизельный клапан EGR высокого давления
    • 3.2 2) Дизельный клапан EGR низкого давления
    • 3.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? 3 3) Бензиновый клапан EGR
    • 3.4043 Вакуумный управляемые клапаны EGR
    • 3.5 5) Цифровые клапаны EGR
  • 4 Признаки неисправности клапана EGR
      • 4.0.1 1) Плохая работа двигателя
      • 4.0.2 2) Сигнальная лампа двигателя
      • 6 Запах несгоревшего топлива
      • 4.0.4 4) Неудачный тест на выбросы
      • 4.0.5 5) Неровный холостой ход
      • 4.0.6 6) Сильная вибрация
      • 4.0.7 7) Детонация двигателя
      • 6 Стоимость замены клапана EGR
      • 7 Как узнать, что пора чистить клапан EGR?
      • 8 Лучшие очистители клапана EGR
      • 9 Раздел часто задаваемых вопросов
        • 9.1 Каковы признаки неисправности клапана EGR?
        • 9.2 Можно ли ездить с неисправным клапаном EGR?
        • 9.3 Можно ли чистить клапан EGR?
        • 9.4 Что делает клапан EGR?
        • 9.5 Когда была изобретена система EGR?
        • 9.6 Сколько стоит клапан EGR в Великобритании?
        • 9.7 Какие существуют типы клапанов EGR?

      EGR означает Система рециркуляции отработавших газов .Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Основная функция клапана рециркуляции отработавших газов заключается в контроле выбросов выхлопных газов как в бензиновых, так и в дизельных двигателях. Он играет большую роль в поддержании работоспособности двигателя и выхлопной системы автомобиля. Клапан рециркуляции выхлопных газов точно рециркулирует тяжелые выхлопные газы во впускную систему двигателя, чтобы повысить эффективность двигателя, уменьшить 9Уровень выбросов 0015 NOx и более низкий расход топлива. В этой статье в основном объясняется работа, типы и многие другие аспекты клапана рециркуляции отработавших газов.

      Что такое клапан EGR?

      Клапан рециркуляции отработавших газов является частью двигателя, которая используется для контроля выброса выхлопных газов (таких как NOx) в окружающую среду . Он позволяет контролируемому количеству выхлопных газов поступать во впускной коллектор . Следовательно, клапан рециркуляции отработавших газов открывается и закрывается в соответствии с требованиями.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

      В новейших двигателях IC система рециркуляции отработавших газов (EGR) контролирует выбросы NOx , образующиеся в процессе сгорания топлива (например, бензина, дизельного топлива или газа).

      В процессе сгорания топлива двигатель засасывает воздух из атмосферы и смешивает его с топливом. Когда воздушно-топливная смесь начинает сгорать в камере сгорания, температура смеси повышается, что вызывает выброс оксидов азота (NOx).

      Если в вашем автомобиле нет клапанов EGR, производимые NOx могут выбрасываться в атмосферу, что может привести к серьезным проблемам со здоровьем, таким как рак, смерть пассажиров и т. д.

      Принцип работы системы EGR заключается в возврате небольшая часть выхлопных газов через впускной коллектор попадает в камеру сгорания двигателя. Эта камера сгорания снижает температуру сгорания и снижает уровень выбросов NOx.

      Этот клапан является наиболее важной частью двигателя и обычно закрывается.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Он приводится в действие встроенным шаговым двигателем или вакуумным двигателем. Он соединяет впускной коллектор с выпускным коллектором. Таким образом, клапан рециркуляции отработавших газов регулирует поток рециркулирующих выхлопных газов в соответствии с требованиями двигателя.

      Работа клапана EGR

      Атмосферный воздух содержит почти 80% азота . Когда этот азот нагревается до чрезвычайно высокой температуры внутри камеры сгорания двигателя, он вступает в реакцию с обычным инертным газом и образует опасные NOx . В результате NOx попадает в систему EGR (рециркуляция отработавших газов), откуда он выбрасывается в окружающую среду.

      Система рециркуляции отработавших газов направляет дополнительную часть NOx обратно в камеру сгорания, где она смешивается со свежим воздухом и снижает температуру камеры.

      Эта система уменьшает количество O 2 и повышает содержание водяного пара в горючей смеси, что снижает максимальную температуру процесса горения.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это связано с тем, что процесс образования NOx увеличивается по мере увеличения максимальной температуры сгорания.

      Система рециркуляции отработавших газов имеет клапан. Этот клапан регулирует скорость выброса NOx. Он устанавливается между выпускным коллектором и впускным коллектором. Проще говоря, этот клапан соединяет впускной и выпускной коллекторы.

      Клапан EGR начинает работать, как только двигатель запускается, достигает соответствующей рабочей температуры и увеличивает скорость автомобиля. Это снижает уровень выбросов NOx.

      Как только скорость автомобиля снижается и двигатель останавливается, клапан возвращается в закрытое положение и перекрывает поток выхлопных газов.

      Читайте также: Различные типы двигателей

      Типы клапанов EGR

      Клапан EGR имеет следующие основные типы:

      1. Дизель EGR клапана
      2. Цифровые клапаны EGR
      3. Дизельные клапаны с низким уровнем давления
      4. Вакуумные клапаны
      5. Valfes

      1) Valfes

      1) DOSELERELINE EGRE

    • 1) Valfes EGRE

      1).Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? устанавливается непосредственно перед сажевым фильтром. Он перенаправляет выхлопные газы с высоким содержанием сажи и высоким потоком перед попаданием в сажевый фильтр. Если сажа или пепел смешиваются с парами масла, может образовываться шлам.

      Дизельный клапан EGR высокого давления возвращает выхлопные газы во впускной коллектор через трубку или внутреннее отверстие в головке блока цилиндров. Есть еще один клапан, который используется для создания вакуума во впускном коллекторе, который изначально отсутствует в дизельных двигателях.

      2) Дизельные клапаны EGR низкого давления

      Эти клапаны устанавливаются после сажевых фильтров. Он отводит выхлопные газы после того, как они прошли сажевые фильтры. Скорость потока этих выхлопных газов медленная, но копоти почти нет. Затем эти газы возвращаются во впускной коллектор по трубе.

      Читайте также: Различные типы клапанов

      3) Бензиновые клапаны EGR

      Он также отводит отработавшие газы как дизельный клапан высокого давления.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Этот клапан чаще всего используется в бензиновых или бензиновых двигателях. Когда поршень двигателя движется вверх и вниз, внутри камеры сжатия создается вакуум, который всасывает выхлопные газы, а клапан рециркуляции отработавших газов регулирует поток газа.

      Читайте также: Работа бензинового двигателя

      4) Вакуумные клапаны EGR

      В этом клапане используется вакуумный соленоид для изменения давления вакуума на диафрагме. Движение диафрагмы управляет положением открытия и закрытия клапана. Некоторые типы клапанов также имеют датчик обратной связи для уведомления системы ECU о положении клапана.

      5) Цифровые клапаны рециркуляции отработавших газов

      Имеет шаговый или электромагнитный двигатель, а также датчик обратной связи. Этот клапан получает сигналы широтно-импульсной модуляции от ECU для управления потоком выхлопных газов.

      Признаки неисправности клапана рециркуляции отработавших газов

      Система рециркуляции отработавших газов является наиболее важной частью автомобильного двигателя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это помогает контролировать поток и выброс выхлопных газов. В случае выхода из строя клапана рециркуляции отработавших газов вы можете столкнуться со многими проблемами, связанными с двигателем автомобиля и вашим здоровьем.

      Существуют различные признаки неисправного клапана EGR, по которым вы можете легко определить неисправные клапаны EGR вашего автомобиля и вовремя отремонтировать их. Ниже приведены некоторые наиболее распространенные признаки неисправности клапана рециркуляции отработавших газов:

      1)   Плохая работа двигателя

      Если мощность двигателя вашего автомобиля снизилась, это может быть вызвано неисправностью клапана рециркуляции отработавших газов. Как только вы заметите снижение производительности двигателя вашего автомобиля, немедленно проверьте EGR. Если вы не можете проверить, обратитесь к специалисту и отремонтируйте его.

      2) Сигнальная лампа двигателя

      Во время вождения всегда следите за индикатором двигателя, который информирует вас о состоянии клапана двигателя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Если при каких-либо обстоятельствах клапан EGR выйдет из строя, на приборной панели, скорее всего, загорится индикатор двигателя (если он не поврежден каким-либо образом, его также необходимо заменить).

      Индикатор двигателя включается только , когда система ECU вашего автомобиля обнаруживает проблему с двигателем или другими частями, непосредственно связанными с ним.

      3) Запах несгоревшего топлива

      Если ваш клапан рециркуляции отработавших газов не работает должным образом, двигатель потребляет больше топлива, чем обычно, потому что он работает тяжелее, чтобы привести автомобиль в движение. В таком случае пиковая температура камеры сгорания будет очень высокой, и она будет выделять больше NOx. Это усиливает запах топлива, и если кондиционер автомобиля не находится в фазе рециркуляции, вы можете почувствовать это в своем автомобиле.

      4) Неудачный тест на выбросы

      Когда каждые 6 месяцев необходимо проверять увеличение выбросов, очень высока вероятность того, что ваш клапан EGR был поврежден или вышел из строя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

      Тем не менее, этот тест не может дать вам точную информацию о состоянии вашего EGR, но если тест на выбросы не пройден, вы должны немедленно обратиться к профессионалу для надлежащей проверки вашего клапана.

      5) Грубый холостой ход

      Если клапан рециркуляции отработавших газов вашего двигателя неисправен, это может привести к неровному холостому ходу. Грубый холостой ход является наиболее распространенным признаком отказа или повреждения клапана EGR. В такой ситуации клапан остается заблокированным в закрытом или открытом состоянии. Это также может указывать на то, что в камеру сгорания попадает слишком много выхлопных газов.

      6) Сильная вибрация

      Иногда автомобиль создает сильную вибрацию из-за неисправного клапана EGR.

      7) Детонация двигателя

      Если ваш двигатель сильно стучит, это может быть связано с неисправным клапаном рециркуляции отработавших газов.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это связано с тем, что целью EGR является поддержание более низкой температуры двигателя и предотвращение его перегрева. При выходе из строя EGR двигатель перегревается и начинает стучать.

      Читайте также: Различные типы двигателей внутреннего сгорания

      Как очистить клапан EGR

      Если вы хотите очистить систему EGR, выполните следующие действия, чтобы очистить клапан EGR:

      • Прежде всего, установите автомобиль на ровную и выровненную поверхность, а также автомобиль должен находиться в положении «парковка». Включите все тормоза вашего автомобиля.
      • Выключите двигатель автомобиля. Отсоедините кабель от отрицательной клеммы аккумулятора.
      • Проверьте, есть ли у вас клапан EGR с электрическим или механическим управлением. Это чаще всего упоминается в руководстве по ремонту клапана рециркуляции отработавших газов или в руководстве производителя.
      • Снимите болты клапана и все остальные детали, блокирующие клапан.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
      • В процессе устранения клапана рециркуляции ОГ убедитесь, что он должен выходить с прокладкой. Если вы заметили признаки неисправности прокладки на прокладке, замените ее новой.
      • Отсоедините все электрические соединения, подсоединенные к клапану.
      • Носите средства индивидуальной защиты (СИЗ), такие как защитные очки и перчатки, для вашей безопасности.
      • После ношения средств индивидуальной защиты начните процесс очистки.
      • Распылите очиститель клапана EGR внутрь клапана. Продолжайте распылять до тех пор, пока угольный слой полностью не удалится с клапана и не начнет выходить только чистящая жидкость.
      • Используйте тупой скребок и щетку для очистки труб, чтобы удалить нагар.
      • Повторяйте этот процесс до полного удаления нагара.
      • Используйте чистую ткань, чтобы протереть поверхность клапана.
      • Если вам трудно очистить клапан щеткой для очистки труб, замочите клапан в чистящем растворе на некоторое время.
      • После замачивания повторите процесс чистки щеткой.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
      • Переустановите клапан с новой прокладкой. Отвинтите винты и снова подключите электрические части, а затем пропылесосьте.
      • Подсоедините отрицательную клемму аккумулятора. Включите двигатель и убедитесь, что индикаторы двигателя не горят.

      Стоимость замены клапана EGR

      Средняя стоимость замены клапана EGR варьируется в зависимости от региона проживания и типа марки.

      Средняя стоимость замены клапана EGR составляет от $220 до $370 .

      Стоимость замены деталей клапана варьируется от 170 до 280 долларов США. Если вы не заменяете его самостоятельно, а нанимаете рабочую силу, стоимость рабочей силы варьируется от 55 до 9 долларов.0.

      Приведенная ниже приведенная стоимость замены клапана EGR:

      — $ — $ — — $
      Средняя стоимость $ 220 — $ 370
      $ Запчатки
      $
      $ 9069 2
      $
      $
      $
      $
      .Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? $55 – $90

      Как узнать, что пора чистить клапан EGR?

      Ниже приведены некоторые признаки того, что ваш клапан нуждается в очистке или замене:

      • Снижение КПД двигателя
      • Уменьшение расхода топлива
      • Запах несгоревших газов
      • Стук двигателя под нагрузкой
      • Перегрев двигателя
      • Плохая работа двигателя во время движения

      Лучшие очистители клапана EGR

      1. Wynn’s WY23381 Очиститель дизельного EGR
      2. Очиститель и смазка Sea Foam SS14
      3. Liqui Moly 2033 Pro-Line Система впуска
      4. OXICAT — очиститель кислородного датчика и каталитического нейтрализатора
      5. Holts EGR и очиститель карбюратора
      6. Fastcar Wynn’s Diesel Turbo Cleaner

      Раздел часто задаваемых вопросов

      Каковы признаки неисправности клапана EGR?

      Наиболее распространенные признаки неисправных клапанов EGR (рециркуляции отработавших газов) приведены ниже:

      • Горит индикатор Check Engine
      • Неровный холостой ход
      • Неудачный тест на дым
      • Запах топлива
      • Увеличение расхода топлива
      • Снижение производительности двигателя
      • стук, постукивание или звон

      Можно ли ездить с неисправным клапаном EGR?

      Да, даже если клапан рециркуляции отработавших газов полностью выйдет из строя, вы все равно сможете управлять своим автомобилем.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Но ваша машина не будет работать должным образом. Вы можете наблюдать некоторые симптомы неисправности EGR, такие как нестабильная работа на холостом ходу, индикатор проверки двигателя, запах несгоревшего топлива из выхлопных газов, плохая работа двигателя и сбои проверки выбросов.

      Можно ли чистить клапан EGR?

      Да, максимум проблемы системы EGR можно решить тщательной очисткой клапана очистителем дроссельной заслонки. После надлежащей очистки вам не нужно будет менять клапан.

      Что делает клапан EGR?

      Клапаны EGR двигателя помогают снизить выбросы выхлопных газов. Если двигатель перегревается и уровень O 2 в камере сгорания увеличивается, то также увеличивается уровень выбросов NOx (опасных газов).

      В таких условиях клапан EGR возвращает часть выхлопных газов в камеру, чтобы заменить часть O 2 и снизить температуру двигателя. Это снижает скорость выброса газа NOx.

      Когда была изобретена система EGR?

      В 1970 году система рециркуляции отработавших газов впервые была установлена ​​на автомобилях.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

      Сколько стоит клапан EGR в Великобритании?

      Стоимость нового клапана EGR зависит от модели автомобиля и типа марки. Средняя стоимость нового EGR в Великобритании составляет от фунтов стерлингов 80 до 370 фунтов стерлингов. Если вы не устанавливаете его самостоятельно и нанимаете рабочую силу, рабочая сила также может взиматься с вас от 9 фунтов стерлингов.0015 От 60 до 150 фунтов стерлингов.

      Какие существуют типы клапанов EGR?

      Клапан рециркуляции отработавших газов или клапан EGR бывают следующих основных типов:

      1. Бензиновый выпускной клапан
      2. Дизельный клапан EGR высокого давления
      3. Вакуумный клапан EGR
      4. Цифровой клапан EGR 90-40 дизельного двигателя
      5. 6
      Читайте также
      1. Различные типы двигателей
      2. Работа и типы дизельных двигателей
      3. Типы поршневых двигателей
      4. Работа двигателя Стирлинга
      5. Работа топливного насоса
      6. Работа двигателя Карно наслаждайтесь вождением экологически чистого автомобиля.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Чтобы добиться этого, убедитесь, что ваш автомобиль имеет полностью функциональный клапан рециркуляции отработавших газов (EGR) в системе EGR вашего автомобиля. Езда по городу с неисправным или поврежденным клапаном рециркуляции отработавших газов может быть опасна для вашего автомобиля, вашего здоровья и окружающей среды. Вам нужно продолжить чтение этой статьи, чтобы знать о симптомах неисправного клапана рециркуляции отработавших газов, чтобы вы знали, когда этот компонент выходит из строя в вашем автомобиле.

        Клапан рециркуляции отработавших газов регулирует термические и химические факторы, неизбежно влияющие на работу двигателя вашего автомобиля во время движения. Обеспечивает бесперебойную работу двигателя в течение длительного времени. Если вы не знаете, что в вашем автомобиле неисправен клапан рециркуляции отработавших газов, это может вызвать у вас много проблем. Два основных преимущества клапана рециркуляции отработавших газов — это снижение температуры цилиндра вашего двигателя и снижение выбросов, выбрасываемых через выхлопные газы.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

        В этой статье мы рассмотрим симптомы неисправности клапана EGR. Кроме того, как проверить, исправить и заменить неисправный клапан рециркуляции отработавших газов в вашем автомобиле, и после прочтения этого вы сможете самостоятельно справиться с любыми проблемами с клапаном рециркуляции отработавших газов.

        Каковы симптомы неисправного клапана рециркуляции отработавших газов?

        Различные симптомы могут указывать на неисправный компонент в системе двигателя вашего автомобиля. Таким образом, вы должны быть очень внимательны к симптомам неисправного клапана рециркуляции отработавших газов, если они проявляются или когда они проявляются или транспортное средство. Эти симптомы включают:

        Неравномерный холостой ход

        Ваш автомобиль может начать испытывать неровный холостой ход; это означает, что ваш автомобиль начнет пыхтеть или вибрировать на холостом ходу. Это приведет к тому, что у вас будет неприятный опыт вождения, и вы, вероятно, можете немного отскочить от своего водительского сиденья.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Когда ваш двигатель работает на холостом ходу, вы также можете заметить пропуски зажигания, когда держите руль. Если у вас неисправный клапан рециркуляции отработавших газов, ваш автомобиль обязательно будет работать на холостом ходу.

        Это также означает, что в камеру сгорания будет поступать мало газа или вообще не будет поступать, что влияет на работу двигателя автомобиля. Пока ваш клапан EGR не открывается или не закрывается, ваш двигатель не будет работать на холостом ходу, что означает, что в камеру внутреннего сгорания автомобиля поступает недостаточно газа. Именно по этой причине ваш автомобиль будет работать на холостом ходу.

        Плохое ускорение

        Когда клапан двигателя вашего автомобиля засорен, из-за чего он не может закрыться или открыться, это приведет к тому, что выхлопные газы будут поступать во впускной коллектор вашего автомобиля до того, как они понадобятся двигателю. Это приводит к плохому ускорению во время движения. Избыток воздуха создаст обедненную смесь в вашей камере сгорания, и без правильного соотношения кислорода в атмосфере мощность такта сгорания будет меньше.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

        Перегрев вашего автомобиля

        Неисправный клапан EGR может быть причиной перегрева двигателя вашего автомобиля. Забитый клапан рециркуляции отработавших газов не предотвратит выброс оксидов азота в атмосферу, поэтому температура вашего двигателя может подняться до опасного уровня. Это также оставит несгоревшее топливо в вашем выхлопе, и это может вызвать сильный запах бензина в вашем автомобиле и снизить уровень эффективности вашего топлива или дизельного топлива. Поскольку температура достигает очень высокой точки, это, наконец, приведет к детонации вашего двигателя.

        Низкая производительность двигателя

        Как только клапан рециркуляции отработавших газов в вашей системе рециркуляции отработавших газов выходит из строя, самые первые симптомы отражаются на работе двигателя вашего автомобиля. Вы начнете замечать такие проблемы, как снижение мощности двигателя, а также эффективность педали бензина. Еще один признак, который вы можете заметить, — это несбалансированное соотношение воздух-топливо, что приводит к снижению эффективности использования топлива.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это заставит вас тратить больше денег на покупку большого количества топлива или газа для вашего автомобиля.

        Ваш автомобиль также начнет глохнуть, становясь очень вялым и шумным. Все это приведет к тому, что ваш автомобиль будет расходовать больше топлива или дизельного топлива, чем обычно, и вам придется иметь дело с экономией топлива. Это также может быть результатом плохой свечи зажигания, которая вызвана накоплением углерода.

        Высокий расход топлива

        Поврежденный клапан рециркуляции отработавших газов, скорее всего, приведет к тому, что двигатель вашего автомобиля начнет потреблять больше топлива, чем обычно. Например, ваш автомобиль обычно имеет среднюю экономию топлива 25 миль на галлон или 10 литров на 90 километров. Если у вас неисправный клапан рециркуляции отработавших газов, расход топлива на милю будет увеличиваться, что заставит вас тратить больше денег на заправку вашего автомобиля.

        Клапан рециркуляции отработавших газов также предназначен для увеличения расхода топлива вашего автомобиля.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Поэтому, как только клапан будет поврежден, эта функция больше не будет работать, поэтому вам придется увеличить расход топлива. Клапан рециркуляции отработавших газов направляет выхлопные газы обратно в двигатель автомобиля, сохраняя при этом нормальную температуру в камере сгорания.

        Таким образом, если этот клапан перестанет работать, камера сгорания может сильно нагреться выше нормы, что приведет к выбросу азота в окружающую среду.

        Включается контрольная лампа двигателя

        Во время движения необходимо всегда проверять индикаторы двигателя на случай возникновения какой-либо неисправности в двигателе. Контрольная лампа двигателя загорается при неисправности клапана рециркуляции отработавших газов. Этот индикатор не включится, пока компьютер вашего автомобиля не обнаружит отрицательный сигнал от вашего клапана EGR или любого другого компонента двигателя. Каждый раз, когда вы видите, что ваш двигатель загорается, проверяйте его как можно скорее.

        Клапан рециркуляции отработавших газов предназначен для закрытия и открытия, но если он не выполняет какое-либо из этих действий.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Компьютер вашего автомобиля обнаружит проблему с вашим двигателем и загорится индикатор проверки двигателя на приборной панели.

        Сильный выхлоп газа

        Из-за неисправного клапана рециркуляции отработавших газов ваш двигатель потребляет больше топлива или дизельного топлива, чем обычно. Существует очень высокая вероятность выброса топлива через выхлопную трубу выхлопной системы вашего автомобиля. Это условие может привести к тому, что выхлоп вашего автомобиля будет выделять пары топлива. Независимо от того, где находится салон вашего автомобиля, вы почувствуете сильный пар газа, который раздражает и вреден для здоровья. Когда этот запах ощущается постоянно, вам следует обратить внимание на ваш клапан EGR.

        Отказ в тесте на выбросы

        Владельцы автомобилей в США должны проводить тесты на выбросы в своих автомобилях. Это гарантирует, что газ, выбрасываемый их автомобилем в окружающую среду, никоим образом не представляет угрозы для жизни и окружающей среды.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Вам придется выполнять этот тест каждые шесть месяцев, в зависимости от штата, в котором вы живете. Этот тест предупредит многих водителей, чтобы они уделяли больше внимания состоянию клапана EGR своего автомобиля.

        Как проверить клапан EGR?

        Если вы научитесь правильно проверять клапан EGR вашего автомобиля, вы сэкономите деньги и время. После длительного использования двигателя вашего автомобиля система рециркуляции отработавших газов (EGR) вашего автомобиля может привести к накоплению частиц углерода на внутренней поверхности каналов клапанов, протечкам вакуумных шлангов или проблемам с механическими частями.

        Знание того, как проверить клапан рециркуляции отработавших газов, является одним из навыков, которые вы должны приобрести. Убедитесь, что вы выполняете этот процесс в течение дня или используйте подкапотное рабочее освещение в темное время суток. Эти шаги покажут вам, как проверить старый клапан EGR вакуумного типа и новый клапан EGR с компьютерным управлением.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это довольно легко сделать:

        Существует два метода проверки клапана EGR. Начиная с клапана EGR вакуумного типа. Обратите внимание, если диафрагма начинает протекать, то очевидно, что клапан неисправен. Вам придется заменить его. Лучший способ проверить этот клапан — купить вакуумный тестер. Мало того, что он используется для проверки клапана, вы также можете использовать его для прокачки тормозов, а также для выполнения большого объема технического обслуживания автомобиля.

        При использовании вакуумного тестера все, что вам нужно сделать, это проверить, держится ли игла, когда вы подаете вакуум на клапан рециркуляции отработавших газов. Если она держится, это очень хороший признак того, что ваш клапан работает отлично, но если игла не держится, это означает, что мембрана внутри клапана неисправна и нуждается в замене. Если игла держится, оставьте ее на некоторое время, чтобы проверить, нет ли потери давления.

        Если вы решили, что не хотите тратить деньги на покупку вакуумного тестера, есть еще один способ сделать это.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Первое, что вам нужно сделать, это найти клапан EGR. Вы можете взглянуть на руководство производителя вашего автомобиля, чтобы помочь вам в этом. Затем включите двигатель вашего автомобиля и раскрутите его примерно до 2000 об/мин. Аккуратно создайте доступ к клапану и положите на него руку.

        Если ваш клапан работает правильно, вы увидите, как компонент внутри клапана перемещается вверх и вниз. Вы можете пару раз увеличить обороты двигателя, чтобы убедиться, что вы получаете движение. Если вы не наблюдаете этого движения, то это признак того, что ваш клапан EGR неисправен. Теперь это все, что нужно для проверки клапана рециркуляции отработавших газов вакуумного типа.

        Для электрического клапана EGR необходимо иметь мультиметр; это устройство будет использоваться для измерения сопротивления, называемого «проверкой сопротивления». После подключения вы должны увидеть значение от 20 до 24 Ом. Вы можете проверить руководство по ремонту вашего автомобиля для этого.

        Теперь можно осторожно отвести разъем жгута.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Вы увидите около шести клемм на клапане. Используйте отрицательный и положительный щупы мультиметра для проверки различных выводов клапана. Когда вы проверяете эти клеммы, наблюдайте, находятся ли показания в пределах ожидаемых показаний вашего клапана. Если да, то ваш клапан работает нормально. Вы можете нажать на это видео на YouTube, чтобы получить наглядное представление всего этого процесса. Итак, это все! Просто и легко, правда?

        Как починить неисправный клапан EGR?

        Большое количество нагара на внутренней поверхности клапана рециркуляции ОГ может привести к его засорению, что сделает его неспособным эффективно выполнять свою функцию. Это может привести к множеству проблем. Если у вас неисправен клапан EGR, есть два основных решения: очистка клапана или его замена.

        Но сначала вам понадобится набор механических инструментов, который поможет вам легко выполнить этот процесс.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Затем убедитесь, что вы надели защитную одежду. Особенно ваши очки и перчатки. Пожалуйста, не преуменьшайте значимость защитной одежды, когда планируете выполнять какие-либо механические процедуры. Обязательно надевайте их перед выполнением любого ремонта автомобиля.

        Ниже приведен простой пошаговый процесс, который поможет вам исправить неисправный клапан рециркуляции отработавших газов.

        Шаг 1: Отсоедините все электрические соединения

        Сначала отсоедините все электрические соединения или шланги, прикрепленные к клапану EGR. Также аккуратно открутите крепежные болты, удерживающие клапан.

        Шаг 2: Проверьте отверстия клапанов на предмет засорения и образования отложений

        Кроме того, проверьте герметичность соединений на самом двигателе. Они часто забиваются углеродом, почти так же сильно, как и сам клапан. Итак, крупные нагары счищаем пассатижами. Вы можете использовать очиститель системы EGR и небольшую щетку, чтобы удалить любые остатки.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

        Шаг 3. Проверьте клапан рециркуляции отработавших газов на наличие мусора

        Если клапан забит, используйте высококачественный очиститель системы рециркуляции отработавших газов и небольшую щетку, чтобы должным образом очистить клапан рециркуляции отработавших газов. Пожалуйста, убедитесь, что ни одна капля этого раствора не коснется какого-либо электрического компонента в системе двигателя вашего автомобиля. Вы можете прочитать нашу предыдущую статью, чтобы узнать, как очистить клапан EGR.

        Шаг 4: проверьте на тепловые повреждения.

        Осмотрите клапан рециркуляции отработавших газов на наличие повреждений, вызванных нагреванием, старением и нагаром. Если он поврежден, купите новый, но проверьте рекомендуемый тип клапана для вашего автомобиля, поскольку не все автомобили имеют одинаковый тип клапана рециркуляции отработавших газов. Некоторые клапаны управляются вакуумом, а другие управляются электроникой.

        Шаг 5: очистите прокладку

        Также осмотрите прокладку на наличие нагара.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Если есть, очистите его системным очистителем. Если вы заметили, что ваша прокладка неисправна, вы можете заменить ее сейчас, прежде чем продолжить.

        Шаг 6: Переустановите клапан рециркуляции отработавших газов.

        После очистки и проверки компонентов установите на место клапан EGR, прокладку EGR и другие незакрепленные компоненты. Убедитесь, что они закреплены на двигателе в соответствии с заводскими спецификациями. Пожалуйста, не затягивайте винты слишком сильно.

        Шаг 7. Проверьте наличие утечек.

        Проверьте работу компонентов с помощью инструкций заводского сервиса и убедитесь в отсутствии утечек вакуума или выхлопных газов. Вы должны сесть за руль своего автомобиля и наблюдать за любыми негативными симптомами.

        Как поменять клапан EGR?

        Замена клапана рециркуляции отработавших газов вашего автомобиля также является очень простым и легким процессом; на самом деле, это похоже на шаги, описанные выше. Клапаны EGR также могут выйти из строя из-за старения, поэтому очень важно знать время замены клапана EGR; это помогло бы избежать любых дальнейших повреждений, которые могли произойти из-за устаревшего клапана.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это также поможет обеспечить бесперебойную работу вашего двигателя. Это покажет вам, как заменить клапан EGR:

        Отсоедините все электрические соединения или шланги. Добраться до клапана рециркуляции отработавших газов может оказаться затруднительно, поэтому вам придется отсоединить все электрические соединения или шланги, прикрепленные к клапану рециркуляции отработавших газов. Это обеспечит легкий доступ к клапану. Открутите винты, крепящие клапан EGR к двигателю. Обычно их от двух до четырех, в зависимости от автомобиля. Соскребите герметизирующий материал с поверхности.

        Уберите старый клапан EGR и установите новый клапан EGR и прокладку (при необходимости). Это должно быть сделано в соответствии с заводскими спецификациями.

        Наконец, снова подсоедините шланги или электрические соединения. Проверьте систему. Проверьте функцию, следуя инструкциям заводской сервисной службы, и убедитесь в отсутствии утечек вакуума или выхлопных газов.

        Это так просто! Вы можете использовать любой из инструментов диагностического сканирования, чтобы проверить наличие ошибок, или вы можете просто проехать на своем автомобиле, чтобы убедиться, что вы хорошо поработали.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Вы не должны испытывать какие-либо из перечисленных выше симптомов, которые указывают на неисправность клапана EGR. Если вы все еще делаете это, вы можете предупредить нас, чтобы мы должным образом помогли вам с этим процессом.

        Часто задаваемые вопросы (FAQ)

        В: Может ли неисправный клапан рециркуляции отработавших газов вызывать пропуски зажигания?

        Конечно, неисправный клапан рециркуляции отработавших газов может вызвать пропуски зажигания. В основном это вызвано засорением каналов во впускном коллекторе вашего автомобиля. Ваш автомобиль также будет страдать от дефекта, например, серьезной потери мощности. Пары масла увеличивают накопление нагара в клапане рециркуляции отработавших газов, что часто приводит к заклиниванию клапана.

        Предположим, что клапан рециркуляции отработавших газов всегда открыт, количество всасываемого воздуха уменьшается из-за высокой доли отработавших газов. Блок управления уменьшает количество впрыскиваемого топлива, а также мощность двигателя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это также может привести к пропуску зажигания в вашем автомобиле во время движения.

        Если клапан EGR вашего автомобиля поврежден, проблема может распространиться на другие компоненты. Вы также можете заметить черный дым, выходящий из выхлопной трубы. Со временем это может привести к загрязнению впускного коллектора вашего автомобиля, а также клапанов.

        В: Что происходит, когда соленоид EGR выходит из строя?

        Электромагнитный клапан рециркуляции отработавших газов вашего автомобиля является еще одним важным компонентом двигателя в системе рециркуляции отработавших газов. Неисправный соленоид системы рециркуляции отработавших газов может вызвать проблемы с работой двигателя, загораясь индикатором проверки двигателя, детонацией двигателя или пингом.

        Рециркуляция отработавших газов (EGR) предназначена для снижения температуры сгорания в камере сгорания и уменьшения выброса оксидов азота в окружающую среду. Как довольно незаметный, но важный компонент выхлопной системы автомобиля, соленоид рециркуляции отработавших газов (соленоид EGR) открывает и закрывает соединение между выпускным коллектором и впускным коллектором.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Если ваш соленоид EGR неисправен, ваш двигатель может остановиться, и эта проблема может затронуть и другие детали.

        В: Какой код будет у клапана рециркуляции отработавших газов?

        Код неисправности P0401 связан с системой рециркуляции выхлопных газов (EGR) вашего автомобиля, которая управляет двигателем и снижает выбросы. Предположим, управляемый компьютером клапан подает определенное количество газов обратно в ваш двигатель для сжигания с топливно-воздушной смесью. В таком случае ваша система рециркуляции отработавших газов срабатывает при определенных условиях.

        P0407 считается общим кодом OBD-II для обозначения проблем с системой рециркуляции отработавших газов вашего автомобиля, если сигнал, отправляемый схемой на компьютер двигателя, имеет ненормально низкий уровень и не соответствует параметрам, принятым производителем вашего автомобиля.

        В то время как чтение P0407 может быть связано с проблемами заземления или неисправным компьютером двигателя, а код P0406 — неисправные датчики, особенно если у вашего клапана EGR есть проблемы.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

        В: Клапан EGR должен быть открыт или закрыт?

        Клапан рециркуляции отработавших газов может открываться или закрываться в зависимости от его работы. Клапан EGR имеет два основных положения: открыто и закрыто. Это положение может меняться в любой момент работы. Клапан рециркуляции отработавших газов вашего автомобиля закрывается, когда двигатель заводится. При работе на холостом ходу на малых оборотах требуется небольшое количество мощности, поэтому и выделяется небольшое количество кислорода.

        Но если двигатель работает на холостом ходу на высоких оборотах, ему потребуется большая мощность, в результате чего клапан рециркуляции отработавших газов откроется примерно на 90%. Клапан рециркуляции отработавших газов должен закрываться и открываться, когда это необходимо, чтобы обеспечить бесперебойную работу двигателя вашего автомобиля. Если система рециркуляции отработавших газов не делает этого, это означает, что ваш клапан системы рециркуляции отработавших газов забит и нуждается в чистке.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Это также может означать, что ваш клапан поврежден.

        В: Что вызывает отказ клапана EGR?

        Неисправность в системе EGR может привести к неправильной работе системы EGR. Клапан EGR вашего автомобиля может быть неисправен из-за скопления нагара на его внутренней поверхности, изъязвления, прогоревшего клапана, поврежденной диафрагмы клапана EGR вакуумного типа или искривления седла клапана. Эта проблема также может иметь следующие причины:
        Плохое управление двигателем

        Постоянная езда на короткие дистанции и от водомасляных эмульсий (особенно в зимние месяцы).
        Попадание маслянистого воздуха из-за изношенных маслосъемных колпачков, неисправности вентиляции двигателя автомобиля, чрезмерного износа двигателя или перелива масла.

        Еще одним возможным источником ошибок, которые могут привести к выходу из строя вашего клапана EGR, является поврежденная система охлаждения двигателя.

        В: Сколько стоит замена клапана EGR?

        Новый клапан EGR может стоить в среднем 67 долларов США, в зависимости от модели автомобиля и производителя.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Цены на новые клапаны EGR обычно находятся в определенном диапазоне. Это может даже стоить до 167 долларов. Затраты на ремонт могут увеличиться, если соединения, трубопроводы или уплотнения вашего автомобиля также необходимо заменить.

        Цена ремонта клапанов рециркуляции ОГ в большинстве случаев ограничена. Новый клапан EGR может стоить 269 долларов в зависимости от типа автомобиля. Общая стоимость составляет от 255 до 321 доллара. К ним относится диагностика.

        Заключительные слова

        Симптомы неисправного клапана EGR иногда можно принять за другие неисправности в системе двигателя из-за схожести симптомов с другими неисправными компонентами двигателя. Надеюсь, теперь вы можете определить различные симптомы, отражающие неисправность клапана рециркуляции отработавших газов, а также способы легкого решения этой проблемы. Но убедитесь, что вы уверены в причине, прежде чем менять или удалять какой-либо компонент в системе двигателя, чтобы избежать дальнейших ненужных проблем.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

        Если у вас возникнут какие-либо трудности в некоторых областях, вы можете обратиться к нам или к местному механику, чтобы помочь вам с любой проблемой, с которой вы, возможно, боретесь.

        Засорен клапан EGR: симптомы и что делать


        Что такое клапан EGR?

        Клапан рециркуляции отработавших газов — это компонент , который служит для снижения уровня выбросов современных автомобилей . Этот клапан рециркулирует часть выхлопных газов обратно в двигатель (от 5% до 15%). Это обеспечивает полное сгорание топлива и снижение выбросов токсичных веществ, в том числе оксида азота.

        Некоторые автомобили имеют механический клапан рециркуляции отработавших газов, приводимый в действие потоком газа, а другие — электронный. Как правило, электронные версии, как и все другие компоненты, имеют тенденцию создавать больше проблем в долгосрочной перспективе.

        EGR означает Система рециркуляции выхлопных газов .Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

        Клапан рециркуляции отработавших газов почти всегда устанавливается практически на все дизельные двигатели, а в последнее время также и на бензиновые двигатели.

        Индикатор клапана EGR автомобиля: что это?

        Клапан EGR не имеет специального индикатора , самого , но любые проблемы указываются общим индикатором неисправности двигателя . Однако более новые автомобили, помимо включения общей лампочки неисправности двигателя, будут указывать на цифровом дисплее или в коде или непосредственно причину проблемы, в данном случае клапан EGR.

        Световая сигнализация общей неисправности двигателя красного цвета, обозначающего двигатель. Если вы не можете его распознать, рекомендуем вам ознакомиться с нашим Руководством по автомобильным индикаторам.

        Каковы преимущества хорошего клапана EGR?

        Помимо уменьшения воздействия нашего вождения на окружающую среду, полностью функционирующий клапан рециркуляции отработавших газов в хорошем состоянии также приносит пользу водителю.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Мы видим все преимущества хорошо функционирующего клапана EGR:

        • Увеличение срока службы двигателя — помогая снизить температуру внутри двигателя, клапан EGR способствует долговечности нашего двигателя. В частности, клапан рециркуляции отработавших газов помогает поддерживать более низкую температуру клапанов цилиндров, что приводит к снижению термической нагрузки и увеличению срока службы.
        • Экономия топлива : Если клапан рециркуляции отработавших газов засорится, что происходит после тысяч километров, сгорание будет неравномерным и будет потребляться больше топлива. Чтобы поддерживать двигатель в состоянии идеальной эффективности, не недооценивайте и не забывайте о клапане рециркуляции отработавших газов.
        • Меньше выбросов — в конце концов, клапан EGR — это механизм, предназначенный для уменьшения выбросов. Если он забивается или повреждается, он перестает выполнять эту задачу, и мы рискуем водить машину и загрязнять окружающую среду гораздо больше.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? К сожалению, многие люди не заботятся об окружающей среде, но вам может быть интересно узнать, что выбросы измеряются во время министерского теста. Если клапан EGR не работает должным образом, выбросы будут слишком высокими, и вы, скорее всего, не пройдете тест. Чтобы узнать обо всех других проверках, выполняемых во время обслуживания, ознакомьтесь с этой статьей.

        Симптомы поломки или засорения клапана EGR?

        Как и все компоненты автомобиля, клапаны EGR подвержены износу и поэтому могут сломаться. Поскольку они имеют дело с выхлопными газами, они могут забиваться и засоряться в долгосрочной перспективе, становясь частично или полностью нефункциональными. Давайте теперь рассмотрим возможные причины отказа клапана EGR:

        1. Повышенное содержание твердых частиц в выхлопных газах — если клапан EGR засорится или заблокируется, он может остаться открытым и увеличить количество твердых частиц и несгоревшего топлива в выхлопных газах.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? выхлопной газ. Довольно явный симптом — если мы замечаем, что из выхлопной трубы нашего автомобиля выходит больше черной жидкости, чем обычно. Несколько капель могут быть только грязным конденсатом, а вот постоянное капание — симптом забитого клапана EGR.
        2. Затрудненный запуск двигателя — неисправный клапан рециркуляции отработавших газов, который остается открытым, может создать утечку вакуума во впускном коллекторе, что приведет к проблемам с запуском двигателя.
        3. Потеря мощности на низких оборотах — если клапан не может закрыться из-за того, что он забит или сломан, двигатель не будет работать так эффективно, как в нормальных условиях.
        4. Детонация в двигателе — если рециркулируется ненормальное количество выхлопных газов, сгорание двигателя может быть неправильным и вызывать детонацию. Обычно этот звук возникает из-за того, что часть топлива остается неиспользованной и слишком рано рециркулируется.

        Какие проблемы вызывает сломанный или засоренный клапан EGR?

        Если клапан EGR сломан или засорен, возможны следующие сценарии:

        • Клапан EGR остается открытым — в этом случае в двигатель поступает меньше свежего воздуха и могут возникнуть проблемы со сгоранием и повышенный износ внутренних деталей.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?
        • Клапан рециркуляции отработавших газов остается закрытым — в этом случае двигатель работает не максимально эффективно и выбрасывает больше загрязняющих веществ в атмосферу.

        Сколько стоит замена клапана EGR?

        Если клапан рециркуляции отработавших газов слишком забит или поврежден после многолетнего износа, замена становится единственно возможным вариантом. К счастью, этот компонент довольно недорогой, обычно между 50 и 70 евро.

        Если затем мы полагаемся на специализированный сервис, цена клапана рециркуляции отработавших газов будет добавлена ​​к стоимости работы автосервиса. Обычно хороший механик не должен занимать более двух часов. При средней стоимости труда в 40 евро в час замена клапана рециркуляции отработавших газов должна стоить нам в общей сложности около 150 евро.

        Что делать, если клапан EGR загрязнен?

        Часто бывает так, что клапан EGR только очень грязный и не обязательно поврежден или сломан.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

        В этом случае мы также можем избежать замены и выбрать гораздо более дешевую процедуру очистки .

        Для очистки клапана EGR вам необходимо приобрести очиститель клапана EGR , убедившись, что он предназначен для вашего автомобиля. В обращении находится несколько версий, некоторые из которых подходят для дизельных двигателей, а другие специально для бензиновых двигателей.

        Вы можете купить очиститель клапана рециркуляции отработавших газов как в обычных магазинах, так и на различных интернет-сайтах, посвященных аксессуарам. Стоимость очистителя обычно составляет около 15-20 евро.

        Очиститель клапана EGR воздействует на грязь и оживляет клапаны, удаляя накипь и остатки выхлопных газов . Что замечательно, так это то, что вам даже не нужно откручивать ни одного винта, очиститель действует как очиститель замкнутого цикла и значительно снижает затраты.

        Еще одним преимуществом использования очистителя является то, что он восстанавливает нормальные потоки выхлопных газов, снижая расход топлива и повышая производительность автомобиля.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR? Кроме того, очиститель значительно уменьшает остаточный дым, который мы обычно видим из глушителя.

        Часто задаваемые вопросы и ответы

        Загорается контрольная лампа двигателя или контрольная лампа выхлопа.
        Проблемы с запуском и ограниченная мощность двигателя.
        Двигатель переходит в аварийный режим.
        Тряска в машине при езде.
        Темный дым через выхлоп при ускорении.

        Этот тип отказа приводит к значительной потере мощности в двигателе, рывкам или затруднениям при холодном запуске, а также к повышенному выбросу дыма.
        Если клапан рециркуляции отработавших газов остается закрытым, он не выполняет свою функцию по уменьшению загрязнения.
        20 июля две тысячи двадцать

        Наиболее очевидным симптомом будет сигнальная лампа на приборной панели вашего автомобиля, контрольный сигнал, который может быть общим «отказом двигателя» или контрольным сигналом неисправности системы контроля выбросов.
        Однако в некоторых автомобилях эта сигнальная лампа может не загораться или загораться периодически.Клапан егр за что отвечает: Рециркуляция отработавших газов. Что такое EGR?

Ответить

Ваш адрес email не будет опубликован.
