На данный момент японская компания NGK Spark Plug Co., Ltd. уверенно удерживает звание мирового лидера по производству свечей зажигания практически для всей бензиновой техники: от малокубатурных моторов бензокос до многолитровых грузовиков. Cвечи NGK – это «крепкая середина», они гарантированно способны выдержать заданные параметры на необходимом пробеге, не выпячивая какой-то один параметр в ущерб общей функциональности. Поэтому NGK сохраняет лидерство и в поставках непосредственно автозаводам. Им важно то, чтобы «оригинальные» (т.е. закупленные у стороннего поставщика под свой бренд) свечи не доставляли никаких проблем в течение межсервисных пробегов весь гарантийный срок.
Технологии NGK
Классическая конструкция свечи зажигания, казалось бы, не меняется уже минимум полвека. Однако в современных условиях, когда требования к экологичности растут постоянно, такие свечи мало пригодны. Сравнительно большая площадь электродов, на которой происходит разряд, требует увеличения напряжения, сама искра, «плавая» по поверхности электродов, не гарантирует строгого поддержания момента и скорости распространения фронта пламени.
Разработанная компанией технология V-Line стала простым и эффективным решением вопроса для большинства двигателей внутреннего сгорания. Суть технологии – в нанесении на торец центрального электрода V-образной канавки, идущей параллельно боковому электроду. Аналогичную по сути технологию применяет и Denso, но для обхода патентов NGK у них канавка выполняется на боковом электроде.
У свечей, сделанных по технологии V-Line при сохранении прочих параметров площадь пространства, на котором возможно искрообразование, заметно уменьшается. При той же системе зажигания увеличивается напряженность электростатического поля между электродами, то есть мощность и стабильность искры возрастают в сравнении со свечами традиционной конструкции. Кроме того, искра всегда проскакивает «с краю», где искровой промежуток лучше вентилируется — при работе на бедных смесях это улучшает стабильность работы мотора, особенно на холостом ходу.
Интересны свечи NGK с полускользящим поверхностным разрядом: в отличие от традиционных многоэлектродных конструкций, здесь центральный электрод полностью утоплен в изолятор.
Преимущество такой продукции при работе на богатых смесях или в изношенных моторах: отложения токопроводящего нагара здесь мало сказываются на эффективности работы свечи, и она становится способной работать при сильном загрязнении.
Если же вспомнить иридиевые свечи зажигания NGK или платиновые, то их преимущества над классическими очевидно: это и гораздо более стабильное искрообразование из-за малого диаметра центрального электрода, и минимальные темпы эрозии – а значит, и наибольший в сравнении с другими типами ресурс. Недаром в современных моторах представителей этой линейки ставят уже с завода.
Однако даже тут инженеры NGK нашли пространство для новых опытов. Созданные ими гибридные свечи имеют центральный платиновый электрод, работающий в паре с боковым. Боковой электрод имеет платиновую напайку и два дополнительных электрода, работающих по тому же принципу, что заложен в свечи с полускользящим поверхностным разрядом. Когда свеча загрязняется, «в дело вступают» дополнительные электроды, позволяющие двигателю стабильно работать до того момента, когда она прогреется до точки выгорания нагара.
Расшифровка маркировки свечей NGK
Продукция этой компании кодируются формулой типа 123456-7.
- диаметр установочной резьбы и размер шестигранника (А – 18/25,4 мм, В – 14/20,8 мм, С – 10/16 мм, D – 12/18 мм, Е – 8/13 мм, АВ – 18/20,8 мм, ВС – 14/16 мм, BK – 14/16 мм, DC – 12/16 мм). То есть для привычных нам свечей автомобилей ВАЗ первым символом в маркировке должен быть B, например.
- тип исполнения (P – выступающий изолятор, М – компактная свеча, U – с поверхностным разрядом).
- тип помехоподавления (R – резистор, Z – индуктивность). На свечах, не имеющих дополнительного помехоподавления, третье знакоместо пропускается (например, в BP6ES).

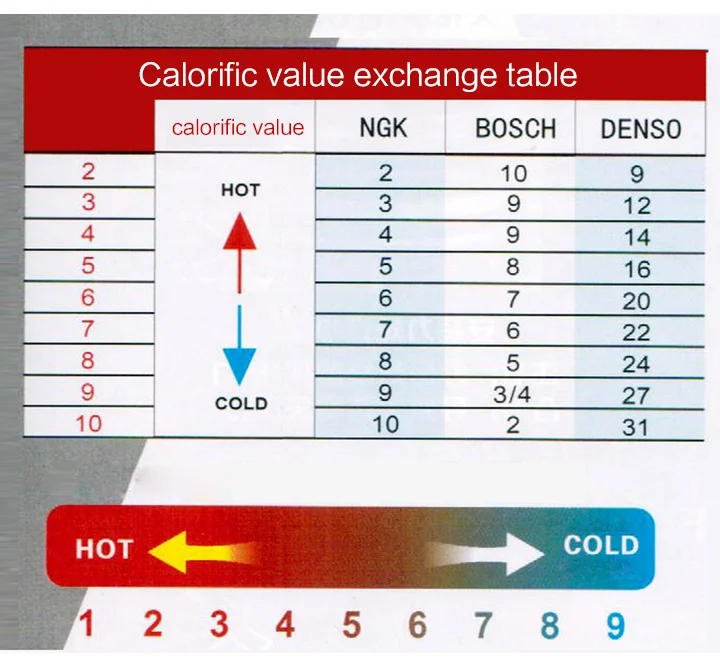

- калильное число. У NGK оно обозначается числами от 2 до 10, направление нумерации привычно нам по отечественному стандарту (то есть «двойка» — самая горячая, а «десятка» — самая холодная). Применяемость NGK по калильному числу и их соответствие маркировкам других производителей можно описать так:
- длина крепежной резьбы (E – 19 мм, EH – 19 мм с хвостовиком частично без резьбы, H – 12,7 мм, L – 11,2 мм).
- величина искрового зазора. Это знакоместо всегда отделяется дефисом, а если оно отсутствует в маркировке, то установлен стандартный зазор: для автомобилей 0,8-0,9 мм, для мотоциклов 0,7-0,8 мм. Зазор указывается в десятых долях миллиметра целым числом, то есть 8 означает зазор 0,8 мм, а 15 – 1,5 мм.
- конструктивные особенности свечи. Здесь вариантов много:
| B | Неподвижная контактная гайка |
| CM | Наклонный боковой электрод, компактное исполнение (изолятор длиной 18.5 мм) |
| CS | Аналогично |
| G, GV | Гоночные свечи |
| I | Иридиевый электрод |
| IX | Усовершенствованный иридиевый электрод |
| J | 2 боковых электрода специальной формы |
| K | 2 боковых электрода |
| -L | Промежуточное калильное число |
| -LM | Компактный тип (изолятор длиной 14,5 мм) |
| N | Специальный боковой электрод |
| P | Платиновый электрод |
| Q | 4 боковых электрода |
| S | Стандартный тип |
| T | 3 боковых электрода |
| U | Полуповерхностный разряд |
| VX | Платиновая свеча зажигания |
| Y | Центральный электрод с канавкой (серия V-Line) |
| Z | Специальная конструкция |
Расшифруем для примера маркировку NGK BPR5ES-11.
Она имеет присоединительную резьбу 14 мм под «21-й» свечной ключ, выступающий изолятор, обычный помехоподавительный резистор, калильное число 6, резьбовой хвостовик длиной 19 мм, стандартную конструкцию, искровой зазор 1,1 мм. Проведем обратный подбор – допустим, с автомобиля снята одноэлектродная свеча с резьбой 10 мм под «16-й» свечник, длина резьбы 19 мм, калильное число по таблице соответствует числу 10 у NGK, зазор между электродами – 1 мм. Исходя из известных параметров нам ищем в каталоге NGK с маркировкой CPR10ES-10 (свеча классического типа, которая соответствует параметрам имеющейся) либо максимально близкую по маркировке.
Выбор свечей NGK для автомобиля
Однако такой способ не очень удобен. Если же учесть огромный ассортимент продукции, выпускаемых компанией, то лучший подбор NGK по автомобилю – это использование фирменного каталога, где изначально выполнена сортировка по маркам, моделям, годам выпуска и объемам двигателя.
Он доступен на сайте компании как в виде для печати (в разделе «Файлы для загрузки», так и в интерактивном варианте (раздел «Подбор продукции»). Найти подходящие свечи здесь нетрудно хоть для старого «Москвича»:
Как отличить подделку
Обратная сторона популярности – это огромное количество контрафакта на рынке. Чтобы в этом убедиться, необязательно даже идти в автомагазин: на том же Ebay или Aliexpress набрать в поиске «spark plug», как он тут же выдаст огромное количество свечей в знакомой упаковке и, естественно, из Китая. Подобные объемы контрафакта уже успели серьезно ударить по репутации компании – во многих автосервисах и по сей день при любых проблемах с зажиганием первым отвечают «Вы сначала свечи нормальные поставьте, а не NGK».
Итак, как отличить подделку на витрине? Начнем с упаковки. Малейшие «косяки» полиграфии однозначно указывают на дешевый контрафакт, у оригинальных свечей коробочки всегда идеальны.
Само качество изготовления говорит за себя.
Контактный наконечник у оригинальных NGK кажется сделанным за одно целое со свечой: открутить его пальцами невозможно. Маркировки на изоляторе и металлической юбке должны быть четкими и ровными. Резьба на оригинальной продукции накатывается, поэтому всегда гладкая и ровная. Шероховатость резьбы, следы резца указывают на сомнительное происхождение. Кривые электроды, особенно отклонение бокового электрода от оси центрального – также повод отказаться от покупки.
У поддельных свечей V-Line практически всегда нарушено направление канавки в центральном электроде – если на заводе при припайке бокового электрода его центрируют точно по канавке, то у «подвальных» свечей их взаимная ориентация может быть абсолютно любой. У свечей с электродами из благородных металлов, поскольку они гораздо более трудоемки в изготовлении, отличия с «палеными» бросаются в глаза еще ярче, так как полностью выдерживать сложную технологию в условиях «левого» производства нерентабельно.
Видео: Как отличить поддельные свечи от оригинала
youtube.com/embed/9JXXrBRY6RI» frameborder=»0″ allowfullscreen=»allowfullscreen»> Иридиевые свечи зажигания NGK, подбор по автомобилю, расшифровка и маркировка свечей NGK
Японское предприятие NGK Spark Plug Co., Ltd. сегодня занимает лидирующую позицию на мировом рынке в сфере производства и продажи свечей зажигания. Главной специализацией компании являются бензиновые моторы – от малолитражных мотокосилок до высокообъемных грузовых агрегатов.
Содержание статьи:- Характеристики и применение свечей NGK;
- Расшифровка маркировки свечей NGK;
- Подбор свечей NGK по марке автомобиля;
- Ассортимент свечей зажигания NGK;
- Технологии NGK;
- Как отличить подделку;
- Плюсы и минусы свечей зажигания NGK.
Нажмите, чтобы увеличить.
Иридиевые свечи зажигания NGK.
Свечи линейки NGK отличаются стандартными характеристиками и способностью в заданном ритме в расчете на определенный пробег работать без ущерба и выхода из строя.
Свечи зажигания NGK: характеристики и сфера применения
Устройство свечи зажигания NGK.Благодаря тому, что компания NGK давно известна на мировом рынке как один из надежных производителей, сегодня множество моделей авто выпускается в оснащении ее свечами зажигания. Это прежде всего такие известные марки, как Volkswagen и BMW, а также ряд российских и корейских автомобилей.
Важно! Свечи зажигания производятся в Японии, откуда и поставляются на отечественный рынок.
Назначение свечей зажигания линейки NGK стандартно – инициация пламени в камере сгорания ДВС. Закономерен тот факт, что от качества их срабатывания будет напрямую зависеть характер работы и самого двигателя. Каждому конкретному мотору в соответствии с его техническими параметрами требуется подбирать соответствующие свечи.
Как правило, продавцы в магазинах обладают такой информацией. Однако любому водителю неплохо было бы знать, по каким признакам подбираются свечи для ДВС.
Обратите внимание! В ассортименте продукции линейки NGK есть не только свечи зажигания, применяемые на инжекторных моторах, но и свечи накала – для дизельных двигателей.
Как подобрать свечи зажигания NGK: расшифровка маркировки
Каждая свеча зажигания от производителя NGK имеет индивидуальную маркировку. Буквенно-цифровая комбинация характеризует ее применимость для конкретных условий и мотора, о чем крайне важно знать и покупателю. В отличие от других фирм, продукция компании NGK имеет строгую стандартизацию.
Теперь рассмотрим два наглядных примера, как правильно подобрать свечи зажигания NGK по сочетанию букв маркировки, в зависимости от расположения которых меняется и сам метод ее прочтения.
Пример №1: расшифровки маркировки свечей NGK с первыми буквами A, B, C, D, E, AB, BC, BK, DC
Маркировка свечей зажигания NGK.
Для примера возьмем свечу линейки NGK с маркировкой BPR7ES-11:
- Первая одна или две буквы – обозначают диаметр резьбы/шестигранника. Буква В – это 14 мм / 20,8 мм. Значения размеров меняются от того, какая конкретная буква или их сочетание написаны.
- Вторая буква отражает структуру. Буква Р из примера – модификация с выступающим изолятором.
- Третья буква – тип резистора, подавляющего помехи. Буква R из примера означает наличие резистора.
- Цифра – крайне важный параметр в выборе свечи – означает калильное число. Цифра 7 из примера характеризует свечу как среднюю, то есть не холодную и не горячую.
- Буква на четвертом месте в маркировочной надписи – длина резьбы. Буква E из примера – равна 19 мм.
- Пятая буква характеризует особенности конструкции. S в примере – означает стандартный тип.
- Цифра, расположенная после тире, обозначает величину зазора между электродами. 11 – равна 1,1 мм.
Пример №2: расшифровка маркировки свечей NGK с первыми буквами D, I, L, P, S, Z
Расшифровка свечей зажигания NGK.
В этом примере предположим, что нужно расшифровать маркировку свечи от производителя NGK с надписью SGR2P-10:
- Первая буква означает тип свечи. Буква S означает, что свеча имеет повышенную надежность зажигания, в ее конструкции имеется платиновая вставка в форме квадрата. Здесь следует запомнить, что в обозначении типа свечи могут использоваться несколько букв, записанных подряд.
- Вторая буква – это либо размер самой резьбы, либо параметры раствора шестигранного ключа. Буква G из примера означает 14-миллиметровую резьбу или 19-миллиметровый раствор с уплотнительным кольцом.
- Третья буква означает помехоподавляющий резистор. Буква R означает резистор.
- Цифра характеризует калильное число. Так, цифра 2 из примера говорит о том, что свеча горячая.
- Четвертая буква показывает конструкционные особенности. Из примера P – электрод из платины.
- Цифра, идущая после тире, показывает величину зазора между электродами. В примере она равна 1 мм.
Важно! Выбирая свечи зажигания бренда NGK, ориентируйтесь исключительно на официальную инструкцию, данную самим производителем.
Подбор свечей зажигания NGK, исходя из модели авто
На странице поиска (http://www.ngk.de/nc/ru/podbor-produkcii/) официального сайта компании, пользующегося большой популярностью в мире, представлен большой ассортимент комплектующих для авто. Это самый большой каталог свечей зажигания NGK онлайн. Чтобы быстрее найти нужную информацию, следует перейти по следующим категориям товаров:
- бензиновые двигатели;
- силовые агрегаты, работающие на сжиженном газе;
- свечи накаливания;
- катушки и провода для систем зажигания;
- датчики кислородные и температурные.
Перейдя по соответствующему разделу, нужно выбрать название автопроизводителя и модель. Далее, после появления таблицы с модификациями, можно подобрать необходимое изделие. Для облегчения выбора комплекта свечей зажигания в ней представлены главные характеристики мотора.
Сайт NGK: подбор свечей зажигания по марке автомобиля.Ассортимент свечей NGK
Одних знаний о том, как правильно расшифровывать маркировку свечей, недостаточно.
- NGK Racing – свечи зажигания для гоночных моделей авто. Подходит для сверхвысоких нагрузок, возникающих на профессиональных гоночных состязаниях.
- NGK LaserLine – модели свечей зажигания для двигателей, работающих на газе.
- NGK Glow – это свечи накаливания, применяемые в двигателях дизельных машин. В конструкции имеется специальная нагревательная спираль.
- NGK D-Power – модель свечей накала для тяжелых условий работы. Рассчитаны на запуск дизельного мотора при отрицательной температуре. В ассортименте представлено множество модификаций этой модели, включая керамические.
- NGK Standart – стандартная серия свечей зажигания. В конструкции присутствует центральный электрод из никеля. Характеризуется долговечностью и хорошими эксплуатационными показателями.
- NGK Platinum VX – свечи в отличие нормальной модификации имеют платиновое напыление. В диаметре центральный электрод достигает 0,8 мм. В ходе эксплуатации проявляет долговечность и надежность.
- NGK Laser Platinum – свечи зажигания с платиновым напылением и гофрированными ребрами, спроектированными для препятствия возгорания.
- NGK Laser Iridium – иридиевые свечи NGK, свечи зажигания с иридиевым электродом. Отличаются сроком службы в 100 000 км пробега.
- NGK V-Line – модель свечей зажигания с насечкой на главном электроде в форме буквы V. Обеспечивают лучшее воспламенение.
- NGK V-Power – модификация свечей зажигания, имеющая в конструкции медный сердечник для максимального теплоотвода и насечку в виде буквы V.
Представленные выше 10 серий свечей — далеко не весь перечень ассортимента свечей зажигания от компании NGK, а лишь его наиболее популярная часть. Более полный список представлен на сайте компании.
Технологии NGK
Изобретенная более полувека тому назад классическая свеча зажигания безусловно остается работающей и сегодня.
Однако ввиду постоянного повышения норм экологической безопасности применять такие модели уже просто нет возможности. При большой площади поверхности электрода, на которой возникает разряд, требуется увеличить мощность разряда. При этом сама возникающая искра не стоит на месте, а как бы плавает, и потому не может поддерживать строгость момента и быстроту распространения фронта пламени.
V-Line – технология от компании NGK, с помощью которой удалось найти компромиссное решение в выходе из этой ситуации. Она заключается в создании на торце главного электрода канавки в форме буквы V, расположенной параллельно относительно бокового электрода. Интересно, что и компания Denso применяет аналогичный способ с той разницей, что канавка наносится на поверхности бокового электрода.
Свечи, изготовленные в рамках технологии V-Line, отличаются небольшой площадью поверхности, на которой образуется искра. Сохранив неизменной систему зажигания, это позволяет существенно повысить напряженность межэлектродного электростатического поля.
Иными словами, технология повышает мощность и стабильность искры по сравнению с ранее использовавшимся модификациями. Следует отметить, что благодаря тому, что искра проскакивает с краю, в месте, где возникает максимальная вентиляция, бесперебойность в работе двигателя улучшается. Это особенно заметно на бедных смесях, в частности на холостом ходу.
Интересна особенность свечей зажигания NGK с полускользящим поверхностным разрядом. Здесь главный электрод целиком находится в изоляторе по сравнению с традиционными конструкциями с несколькими электродами.
Это дает преимущество работы мотора на богатых смесях или в изношенных системах. Образующиеся отложения нагара на токопроводниках практически не снижают эффективности свечи, так, что она способна сохранять функциональность при сильной загрязненности.
Новые платиновые и иридиевые свечи зажигания от компании NGK отличаются такими достоинствами, как максимальная стабильность искрообразования благодаря малому диаметру главного электрода и минимальная эрозия.
Оснащение такими свечами зажигания моторов современных авто, выходящих с конвейера, один из лучших показателей их высокого ресурса.
Интересно отметить, что разработчики компании NGK постоянно работают в сфере улучшения свечей накала. Так, созданные ими новые гибридные свечи помимо основного центрального электрода из платины имеют дополнительный – боковой. Последний работает в паре с двумя дополнительными электродами и имеет напайку из платины. В основе их работы заложен принцип полускользящего поверхностного разряда. Как только на свече образуется нагар, начинают работать добавочные электроды. В результате стабильность двигателя сохраняется на высоком уровне. При этом главная свеча нагревается и нагар полностью выгорает.
Как отличить поддельные свечи зажигания?
Большая популярность свечей зажигания NGK имеет свою нехорошую обратную сторону – огромное количество подделок. Контрафакт широко распространен и в реальных магазинах, и в виртуальных. Естественно, это не могло не сказаться и на репутации оригинальной продукции производителя.
Поэтому, чтобы не подпасть под ложное мнение и не купить подделку, необходимо научиться различать оригинал от контрафакта. В первую очередь нужно обратить внимание на упаковку. И первое, что может броситься в глаза, это «кривая» полиграфия. Качество изображения и всех деталей упаковки у производителя всегда находится на высоте, в отличие от мошенников.
Оригинальные свечи NGK и подделка.Не меньшее значение имеет и вид, и оформление самой продукции. Так, контактный наконечник у свечи NGK выглядит как одно целое с корпусом свечи. Открутить его всей силой рук просто невозможно. Маркированная надпись должна отличаться четкостью, ясностью и равномерностью. Накатанная на высокоточном станке резьба на оригинальной свече всегда выглядит идеально ровно и гладко. Если же она имеет шероховатость и следы работы резца, то это явно указывает на подделку. Наличие кривых электродов или их видимое отклонение от центральной оси – еще один явный признак контрафакта.
Плюсы и минусы свечей зажигания линейки NGK
Продукция фирмы NGK в большинстве своем характеризуется положительными отзывами. Помимо высочайшего качества и соответствия международным стандартам это стало возможно благодаря следующим преимуществам:
- Иридиевые и платиновые искрообразователи выполнены на основе глинозёма – диэлектрика повышенной прочности и хорошей проводимости.
- Страховку от искрового перекрывания обеспечивает гофронаконечник.
- Высокая теплопроводность позволяет не перегревать свечу.
- Защита свечи от температурных перепадов и деформации обеспечивается высокопрочным изолятором.
- Полная герметичность корпуса свечей.
- Медный сердечник обеспечивает высокий уровень калильного числа и износостойкость. Он характеризуется пониженным сопротивлением и высокой теплопроводностью.
- Свечи не подвержены образованию копоти.
- Хорошие эксплуатационные характеристики по вворачиванию/выворачиванию благодаря холоднокатаной резьбе.
Свеча зажигания – Конструкция и техническая информация
Конструкция свечи зажигания
Свечи зажигания являются одним из наиболее неправильно понимаемых компонентов двигателя. Многочисленные вопросы всплыли за эти годы, оставив многих людей в замешательстве.
Это руководство было разработано, чтобы помочь техникам, любителям или гоночным механикам понять, использовать и устранять неисправности свечей зажигания. Информация, содержащаяся в этом руководстве, применима ко всем типам двигателей внутреннего сгорания: двухтактным двигателям, роторным двигателям, высокопроизводительным/гоночным двигателям и уличным транспортным средствам.
Свечи зажигания — это «окно» в ваш двигатель (ваш единственный свидетель камеры сгорания), и их можно использовать в качестве ценного диагностического инструмента. Подобно термометру пациента, свеча зажигания отображает симптомы и условия работы двигателя. Опытный настройщик может проанализировать эти симптомы, чтобы отследить основную причину многих проблем или определить соотношение воздух/топливо
Свеча зажигания выполняет две основные функции:
- Воспламенение воздушно-топливной смеси
- Для отвода тепла от камеры сгорания
Свечи зажигания передают электрическую энергию, которая превращает топливо в рабочую энергию.
Система зажигания должна подавать достаточное количество напряжения, чтобы вызвать искру в зазоре свечи зажигания. Это называется «Электрические характеристики».
Температура воспламеняющего конца свечи зажигания должна поддерживаться достаточно низкой, чтобы предотвратить преждевременное зажигание, и достаточно высокой, чтобы предотвратить загрязнение. Это называется «Тепловая производительность» и определяется выбранным диапазоном нагрева.
Важно помнить, что свечи зажигания не выделяют тепло , они могут только отводить тепла. Свеча зажигания работает как теплообменник , отводя нежелательную тепловую энергию от камеры сгорания и передавая тепло системе охлаждения двигателя. Тепловой диапазон определяется как способность свечи рассеивать тепло.
Скорость теплопередачи определяется:
- Длина носка изолятора
- Объем газа вокруг носика изолятора
- Материалы/конструкция центрального электрода и фарфорового изолятора
Тепловой диапазон свечи зажигания не имеет отношения к фактическому напряжению, передаваемому через свечу зажигания. Скорее, тепловой диапазон является мерой способности свечи зажигания отводить тепло из камеры сгорания. Измерение теплового диапазона определяется несколькими факторами; длина носовой части керамического центрального изолятора и его способность поглощать и передавать теплоту сгорания, состав материала изолятора и материала центрального электрода.
Тепловая мощность – Путь теплового потока
Длина носовой части изолятора – это расстояние от горящего конца изолятора до точки, где изолятор соприкасается с металлической оболочкой. Поскольку наконечник изолятора является самой горячей частью свечи зажигания, температура наконечника является основным фактором преждевременного зажигания и загрязнения.
Независимо от того, установлены ли свечи зажигания в газонокосилке, лодке или гоночном автомобиле, температура наконечника свечи зажигания должна оставаться в пределах 500–850°C. Если температура наконечника ниже 500°C, область изолятора, окружающая центральный электрод, не будет достаточно горячей, чтобы сжечь углерод и отложения в камере сгорания.
Накопившиеся отложения могут привести к загрязнению свечи зажигания, что приведет к пропускам зажигания. Если температура наконечника выше 850°C, свеча зажигания перегреется, что может привести к вздутию керамики вокруг центрального электрода и расплавлению электродов. Это может привести к преждевременному зажиганию/детонации и дорогостоящему повреждению двигателя. В одинаковых типах свечей зажигания разница от одного калильного диапазона к другому заключается в способности снимать примерно от 70°C до 100°C из камеры сгорания. Температура воспламеняющего наконечника свечи зажигания выступающего типа повышается на 10–20 °C.
Температура острия и внешний вид запального конца
Внешний вид запального конца также зависит от температуры острия свечи зажигания. Существует три основных диагностических критерия свечей зажигания: исправные, загрязненные и перегретые. Граница между зонами загрязнения и оптимальной работы (500°С) называется температурой самоочищения свечи зажигания. Температура в этой точке соответствует температуре, при которой происходит сжигание накопленного углерода и отложений продуктов сгорания.
Принимая во внимание, что длина наконечника изолятора является определяющим фактором в тепловом диапазоне свечи зажигания, чем длиннее наконечник изолятора, тем меньше тепла поглощается и тем дальше тепло должно проходить в водяные шейки головки блока цилиндров. Это означает, что вилка имеет более высокую внутреннюю температуру и называется горячей вилкой. Горячая свеча зажигания поддерживает более высокую внутреннюю рабочую температуру для сжигания масла и нагара и не имеет никакого отношения к качеству или интенсивности искры.
И наоборот, холодная свеча зажигания имеет более короткий изолятор и поглощает больше тепла камеры сгорания. Это тепло распространяется на более короткое расстояние и позволяет вилке работать при более низкой внутренней температуре. Более холодный тепловой диапазон необходим, когда двигатель модифицируется для повышения производительности, подвергается большим нагрузкам или работает на высоких оборотах в течение значительного периода времени. Более холодный тип быстрее отводит тепло и снижает вероятность преждевременного возгорания/детонации, а также плавления или повреждения запальной части. (Температура двигателя может влиять на рабочую температуру свечи зажигания, но не на тепловой диапазон свечи зажигания).
Ниже приведен список некоторых возможных внешних воздействий на рабочую температуру свечи зажигания. Следующие признаки или условия могут повлиять на фактическую температуру свечи зажигания. Свеча зажигания не может создать такие условия, но она должна быть в состоянии справиться с уровнями тепла… в противном случае производительность пострадает, и двигатель может выйти из строя.
Воздушно-топливные смеси серьезно влияют на характеристики двигателя и рабочие температуры свечей зажигания.
- Обогащенная топливно-воздушная смесь вызывает падение температуры наконечника, вызывая загрязнение и ухудшение управляемости
- Бедные воздушно-топливные смеси вызывают повышение температуры наконечника свечи зажигания и цилиндра, что приводит к преждевременному зажиганию, детонации и, возможно, серьезному повреждению свечи зажигания и двигателя
- В процессе настройки важно несколько раз проверить свечи зажигания, чтобы добиться оптимальной воздушно-топливной смеси
Более высокая степень сжатия/принудительная индукция повышает температуру наконечника свечи зажигания и температуры в цилиндре
- Сжатие можно увеличить, выполнив любую из следующих модификаций:
- уменьшение объема камеры сгорания (т. е. куполообразные поршни, головки камер меньшего размера, фрезерные головки и т. д.)
- добавление принудительной индукции (закись азота, турбонаддув или наддув)
- замена распредвала
е. куполообразные поршни, головки камер меньшего размера, фрезерные головки и т. д.)- По мере увеличения степени сжатия необходимы более холодная свеча диапазона нагрева, более высокое октановое число топлива и особое внимание к моменту зажигания и соотношению воздух/топливо. Если не выбрать более холодную свечу зажигания, это может привести к повреждению свечи зажигания/двигателя
Опережение опережения зажигания
- Опережение опережения зажигания на 10° приводит к увеличению температуры наконечника прибл. 70°-100°С
Частота вращения двигателя и нагрузка
- Повышение температуры на выходе пропорционально частоте вращения и нагрузке двигателя. При движении с постоянной высокой скоростью или при перевозке/толкании очень тяжелых грузов следует установить свечу зажигания с более низким диапазоном температур .
Температура окружающего воздуха
- По мере снижения температуры воздуха плотность/объем воздуха увеличивается, что приводит к обеднению воздушно-топливной смеси. Это создает более высокое давление/температуру в цилиндре и вызывает повышение температуры наконечника свечи зажигания. Поэтому подачу топлива следует увеличить. По мере повышения температуры плотность воздуха уменьшается, как и объем всасываемого воздуха, поэтому подача топлива должна быть уменьшена.
Влажность
- При повышении влажности объем поступающего воздуха уменьшается
- Результатом является более низкое давление и температура сгорания, что приводит к снижению температуры свечи зажигания и уменьшению доступной мощности.
- Топливно-воздушная смесь должна быть обедненной в зависимости от температуры окружающей среды.
Барометрическое давление/высота над уровнем моря
- Также влияет на температуру наконечника свечи зажигания
- Чем выше высота, тем ниже становится давление в цилиндре. По мере снижения температуры цилиндра снижается и температура кончика свечи
- Многие механики пытаются «погнаться» за тюнингом, изменяя диапазон нагрева свечей зажигания
- Реальный ответ — отрегулировать форсунку или воздушно-топливную смесь, чтобы вернуть больше воздуха в двигатель
Типы ненормального сгорания:
Раннее зажигание
- Определяется как: воспламенение топливно-воздушной смеси до установленной метки опережения зажигания
- Вызван горячими точками в камере сгорания… может быть вызвано (или усугублено) опережением опережения зажигания, слишком горячей свечой зажигания, низкооктановым топливом, обедненной воздушно-топливной смесью, слишком высокой компрессией или недостаточным охлаждением двигателя
- Переход на топливо с более высоким октановым числом, более холодную свечу, более богатую топливную смесь или более низкую компрессию может быть в порядке
- Вам также может понадобиться увеличить угол опережения зажигания и проверить систему охлаждения автомобиля
- Преждевременное зажигание обычно приводит к детонации; предварительное зажигание и детонация — два отдельных события
Детонация
- Злейший враг свечи зажигания! (помимо обрастания)
- Может сломать изоляторы или заземлители
- Преждевременное зажигание чаще всего приводит к детонации
- Температура наконечника свечи зажигания может достигать более 3000°F в процессе сгорания (в гоночном двигателе)
- Наиболее часто вызывается горячими точками в камере сгорания.
- Горячие точки позволяют воздушно-топливной смеси предварительно воспламениться. Поскольку поршень выталкивается вверх за счет механического воздействия шатуна, предварительно зажженный взрыв будет пытаться заставить поршень двигаться вниз. Если поршень не может подняться (из-за силы преждевременного взрыва) и не может опуститься (из-за движения шатуна вверх), поршень будет трястись из стороны в сторону. Возникающая ударная волна вызывает слышимый звон. Это детонация.
- Большая часть повреждений, которые двигатель получает при «детонации», возникает из-за перегрева
- Свеча зажигания повреждена как повышенными температурами, так и сопутствующей ударной волной или сотрясением мозга
Пропуски зажигания
- Свеча зажигания считается пропуском зажигания, когда не подается достаточное напряжение для воспламенения всего топлива, находящегося в камере сгорания, в надлежащий момент рабочего такта (за несколько градусов до верхней мертвой точки)
- Свеча зажигания может давать слабую искру (или вообще не давать искру) по целому ряду причин… неисправная катушка, слишком большая компрессия с неправильным зазором, сухие или мокрые свечи зажигания, недостаточное опережение зажигания и т. д.
- Незначительные пропуски зажигания могут привести к потере производительности по понятным причинам (если топливо не горит, энергия не вырабатывается)
- Серьезные пропуски зажигания приведут к снижению расхода топлива, ухудшению управляемости и могут привести к повреждению двигателя
д.Загрязнение
- Происходит, когда температура кончика свечи зажигания недостаточна для сжигания нагара, топлива, масла или других отложений
- Вызывает просачивание искры к металлическому корпусу… отсутствие искры через зазор свечи вызовет пропуски зажигания
- Свечи зажигания с мокрым загрязнением необходимо заменить… свечи зажигания не загораются
- Свечи зажигания с сухим загрязнением иногда можно очистить, прогрев двигатель до рабочей температуры
- Перед заменой загрязненных свечей зажигания обязательно устраните основную причину загрязнения
Калорийный диапазон свечей зажигания Перекрестные ссылки и пояснения
Узнайте, что означает температурный диапазон свечей зажигания, и воспользуйтесь нашей таблицей перекрестных ссылок
Использование свечей зажигания с правильным калильным диапазоном имеет решающее значение для совместимости с двигателем.
Чтобы упростить задачу, мы сделали эту страницу, чтобы объяснить несколько вещей, здесь вы найдете объяснение диапазонов нагрева и того, как это может повлиять на ваш двигатель, а также таблицу перекрестных ссылок для диапазонов нагрева некоторых из наиболее распространенных марок.
Что такое тепловой диапазон свечей зажигания?
Тепловые диапазоны свечей зажигания могут сильно различаться от свечи к свече и (довольно неприятно) могут быть записаны различными способами, что делает сравнение между брендами довольно сложным. Как правило, если вилка имеет более высокую температуру нагрева, она просто не такая термостойкая, как вилка с более низкой температурой. Маломощные двигатели обычно не производят столько тепла при сгорании, поэтому они не нагревают свечу так сильно или так быстро, как автомобиль с высокой мощностью, поэтому свечи должны быть спроектированы соответствующим образом, чтобы они могли достигать и не превышать оптимальные рабочие температуры. Как правило, вы можете обнаружить свечу зажигания с низким тепловым диапазоном (или горячую), поскольку она обычно имеет длинный тонкий носик изолятора, который может быстро / легко нагреваться и не будет так быстро рассеивать тепло на металлический корпус, в отличие от свечи с высоким тепловым диапазоном ( или холодная) свеча зажигания имеет короткий толстый изолятор, который намного легче отводит тепло.
Эмпирическое правило
- Маломощные двигатели — низкотемпературная (или горячая) свеча зажигания
- Мощные двигатели — высокотемпературная (или холодная) свеча зажигания
Слишком высокая тепловая мощность
Хотя не так поскольку свеча со слишком низким номиналом, последствия могут быть вредными для вашего двигателя. Если температура свечи зажигания остается слишком низкой, это может привести к потере искры зажигания из-за накопления отложений на зажигающем конце, что, в свою очередь, приведет к снижению мощности двигателя.
Слишком низкая тепловая мощность
Это может привести к серьезному повреждению двигателя автомобиля, поскольку свеча перегревается, вызывая ненормальное зажигание (преждевременное зажигание), что может привести к расплавлению электродов свечи зажигания, а также к заклиниванию и эрозии поршня.
Перекрестная справочная таблица температурного диапазона:
Вы когда-нибудь задумывались о том, как меняются тепловые диапазоны свечей зажигания в зависимости от марки? Это может быть проблемой, когда вам нужна новая свеча зажигания, но вы не знаете, как ваш текущий тепловой диапазон соответствует новому бренду.
Что ж, ниже вы найдете «таблицу перекрестных ссылок диапазона температур», в которой показано сравнение свечей зажигания 5 основных марок.
| NGK | DENSO | Pulstar | Champion | Bosch | Heat |
|---|---|---|---|---|---|
| 9 | — | 18,19 | 10 | Горячее | |
| 4 | 14 | 1 | 14,16 | 9 | ↑ |
| 5 | 16 | 1 9 0286 | 11,12 | 8 | ↑ |
| 6 | 20 | 1 | 9,10 | 6,7 | ↑ |
| 7 | 22 | 902 85 17,8 | 5 | ↑ | |
| 8 | 24 | 2 | 6,61,63 | 4 | ↑ |
| 9 | 27 | 2 | 4, 59 | 3 | — |
| 9,5 | 29 | — | 57 | — | ↓ |
| 10 | 31 | — | 55 | 2 | ↓ |
| 32 | — | 53 | — | ↓ | |
| 11 | 34 90 286 | — | — | — | ↓ |
| 11,5 | 35 | — | — | 90 285 —↓ | |
| 12 | 37 | — | — | — | Холодильник |
Если вам нужно узнать, какие свечи зажигания подходят для вашего автомобиля, просто воспользуйтесь нашим удобным поиском свечей зажигания и накаливания.
