Модификации монтажных блоков и предохранители ВАЗ 2112 за время выпуска модели не раз менялись. Радикальные новшества внесли только с 2002 года после появления инжектора на 16 клапанов.

В 2006 году в салоне был только один блок, а в 2007-ом к нему добавился консольный. Случилось это благодаря изменению щитка и коробки передач, добавлению европанели. Крышка основного блока стала откидной, что упростило доступ к плавким элементам. Сохранились отдельные вставки вне монтажных блоков, например, под тормозной колодкой.

Содержание

1 Основной монтажный блок
2 Консольный дополнительный блок
3 Распиновка блока предохранителей ВАЗ 2112
4 Схема предохранителей ВАЗ 2112
- 4.1 Предохранитель и реле стартера
- 4.2 Предохранитель и реле бензонасоса
- 4.3 Реле и предохранитель на прикуриватель
- 4.4 Печка
- 4.5 Поворотники
- 4.6 Стоп-сигналы
- 4.7 Где находится предохранитель сигнализации
- 4. 8 Вентилятор охлаждения
- 4.9 Какой предохранитель идет на магнитолу
- 4.10 Стеклоподъемники
- 4.11 Предохранитель и реле центрального замка ВАЗ 2112: где находится
- 4.12 Зажигание
- 4.13 Задний ход
- 4.14 Туманки
- 4.15 Реле контроля исправности ламп
- 4.16 Тормоз
- 4.17 Реле и предохранитель на форсунки
- 4.18 Предохранитель на свет в салоне
- 4.19 Подсветка номера
- 4.20 Генератор
- 4.21 Обогрев заднего стекла
- 4.22 Обогрев сидений
- 4.23 Реле стеклоочистителя
- 4.24 Зарядка
- 4.25 Ближний и дальний свет ВАЗ 2112
- 4.26 Предохранитель на приборную панель ВАЗ 2112
- 4.27 Габариты
- 4.28 Подогрев сидений
- 4.29 Предохранитель спидометра ВАЗ 2112: где стоит
- 4.30 Открытие багажника
- 4.31 Предохранитель F6
- 4.32 ВАЗ 2112: перегорает предохранитель F17
- 4.33 Предохранитель F19
- 4.34 Реле К1
- 4.35 Реле К6
- 4.36 Датчик скорости
5 Бортовой компьютер

Основной монтажный блок

Поместили слева от рулевой колонки в салоне авто. Чтобы добраться до него, нажимают на специальную защелку, после блок опускается вниз.

Именно тут содержится основной набор предохранителей и реле.

Консольный дополнительный блок

Можно найти с правой стороны приборки за боковой облицовкой. Элементы связаны с работой двигателя.

Распиновка блока предохранителей ВАЗ 2112

Порядок подключения электропроводки и расположения реле можно узнать из маркировки схемы.

Схема предохранителей ВАЗ 2112

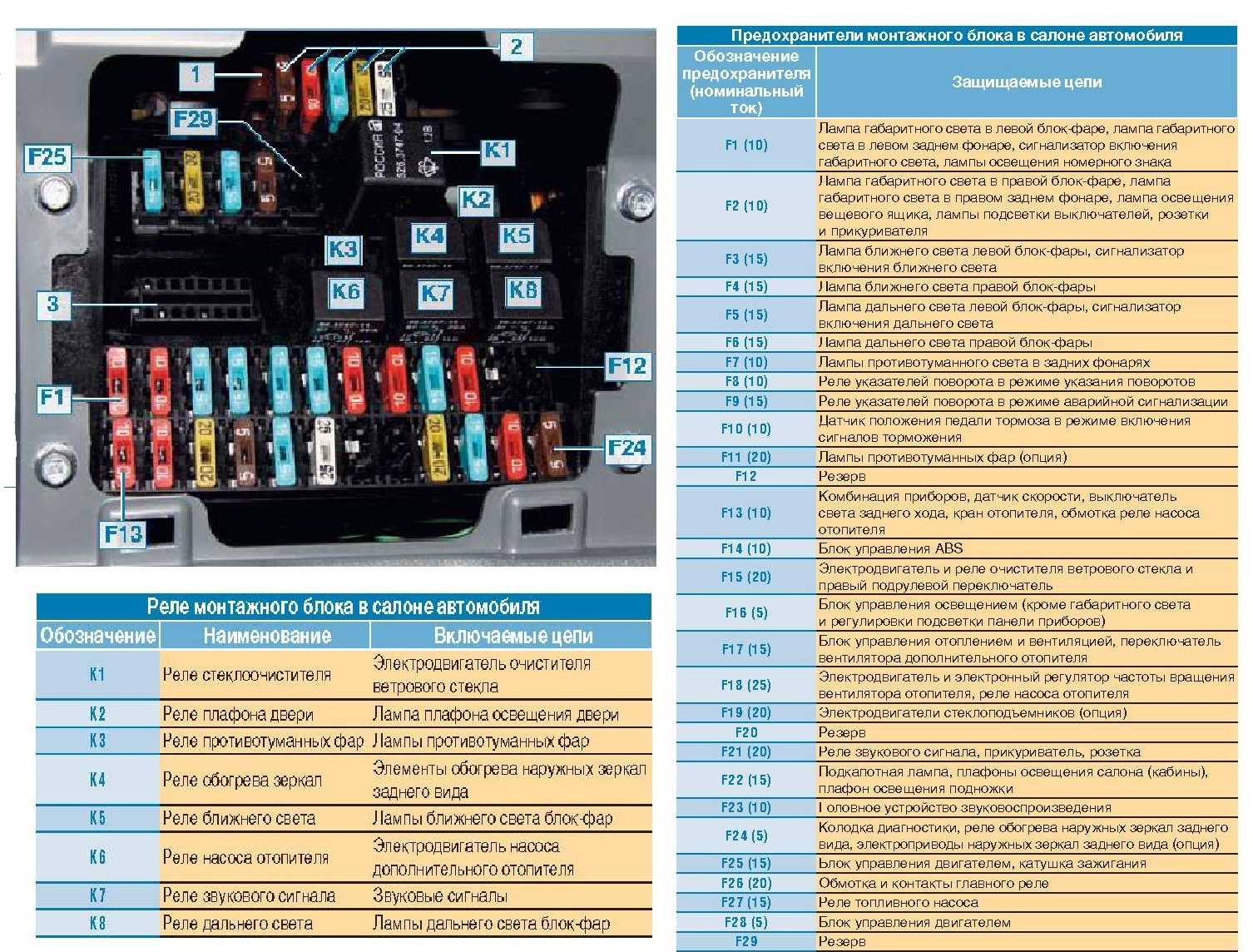

С мотором на 8 клапанов и 16 оснащен основным монтажным блоком, а с 2008-го добавился дополнительный консольник. Схема с маркировкой элементов нанесена с левой стороны крышки основного блока и размещены ниже.

Обозначения всех элементов представлены далее. В таблице можно найти расшифровку.

Предохранители	Мощность, А	Что защищает
F1	5	Лампы включения освещения номерного знака, приборов, габаритного света, багажника, левого борта.
F2	7,5	Ближний свет
F3	10	Дальний
F4	10	ПТФ
F5	30	Стеклоподъемники дверей
F6	15	Переносная лампа (розетка)
F7	20	Вентилятор охлаждения двигателя. Звуковой сигнал.
F8	20	Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла.
F9	20	Клапан рециркуляции. Очистители, омыватели ветрового стекла и фар (предохранитель дворников). Реле включения обогрева заднего стекла.
F10	20	Резервный
F11	5	Лампы габаритного света правого борта
F12	7,5	Ближний слева
F13	10	Дальний слева. Контрольная лампа включения
F14	10	Левая ПТФ
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Поворотники и аварийка.
F17	7,5	Освещение салона. Выключатель зажигания. Стоп-сигнала. Часы.
F18	25	Освещение вещевого ящика. Контроллер отопителя. Предохранитель прикуривателя.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритов. Указатели поворота. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы.
F20	7,5	Лампы задних противотуманок.

Реле

K1 — контроль исправности ламп;
K2 — очиститель ветрового стекла;
KЗ — указатели поворота и аварийка;
K4 — включение ближний свет;
K5 — дальний свет;
K6 — дополнительное реле;
K7 — обогрев заднего стекла;
K8 — задних ПТФ.

Предохранитель и реле стартера

Установлены на самом устройстве между двигателем и радиатором вентилятора. В случае появления признаков неисправности лучше не временить с заменой элемента и поставить новое реле.

Предохранитель и реле бензонасоса

Находится в дополнительном монтажнике салона — №3. Отвечает за топливный насос реле № 5.

Реле и предохранитель на прикуриватель

№ F18 рассчитан на 25 Ампер.

Печка

За защиту работы электроцепи моторчика отопителя отвечает элемент F18 на 25 А.

Поворотники

Элементы промаркированы как F19 и рассчитаны на 10 Ампер.

Стоп-сигналы

Расположены в главном блоке — № F17. Его мощность — 7,5 А.

Где находится предохранитель сигнализации

№ F16 и номиналом 10 А.

Вентилятор охлаждения

За его защиту ответственен элемент F7 мощностью 20 Ампер.

Какой предохранитель идет на магнитолу

Это F4 номиналом 20 А.

Стеклоподъемники

F5 на 30 А.

Предохранитель и реле центрального замка ВАЗ 2112: где находится

Их можно найти в отдельной коробке за основным монтажным блоком.

Зажигание

Главное реле находится в дополнительном блоке салона, там его номером 6.

Задний ход

За лампы ответственен F19 номиналом 10 Ампер.

Туманки

Защищены тремя вставками: правая — F4, левая — F14, а задние — F20. Мощность всех ПТФ равна 10 Ампер. В случае тюнинга может понадобится замена на новые вместе с противотуманками. Подключение происходит через переключатель К8.

Реле контроля исправности ламп

Промаркировано как К1 в основном блоке ВАЗ 2112.

Тормоз

Установлено под педалью тормоза.

Реле и предохранитель на форсунки

Отвечает дополнительный элемент F3 на 15 Ампер.

Предохранитель на свет в салоне

За безопасную работу лампы освещения салона ВАЗ 2112 отвечает элемент F17 мощностью 7,5 А.

Подсветка номера

Отвечает F1 номиналом 5 Ампер.

Генератор

Трехуровневое реле регулятор напряжения находится на устройстве. Заводской элемент лучше заменить на новый, поскольку трехуровневая регулировка напряжения часто приводит к короткому замыканию.

Обогрев заднего стекла

За включение отвечает реле К7. Защищает электроцепь F8 номиналом 20 Ампер.

Обогрев сидений

Его защищает вставка F15 на 20 Ампер.

Реле стеклоочистителя

Это К2 и без его стабильной работы не будет подачи омывайки на лобовое стекло, и дворники не смогут выполнять свою работу.

Зарядка

Расположили рядом с прибором — один из немногих элементов такого рода под капотом авто.

Ближний и дальний свет ВАЗ 2112

Защищен предохранителями F2 и F12 (левая и правая фары), а дальний — F3 и F13 (левый и правый). В первом номинал 7,5 А, а во втором — 10 А.

Предохранитель на приборную панель ВАЗ 2112

Расположен в жгуте проводов, ведущих к панели приборов от аккумулятора.

Габариты

Отвечают 2 плавких элемента — F1 и F11, левый и правый. Мощность обоих равна 5 Амперам. Заводские предохранители требуют замены из-за того, что габариты часто сгорают в связи с их неполадками.

Подогрев сидений

Его защищает элемент, промаркированный, как F15 на 20 Ампер.

Предохранитель спидометра ВАЗ 2112: где стоит

Его нет.

Открытие багажника

Это Ф1 и рассчитан на 5 А.

Предохранитель F6

Отвечает за защиту от перегорания розетки авто. Его номинал 15 Амперам.

ВАЗ 2112: перегорает предохранитель F17

Чаще всего этот элемент, отвечающий за освещение салона, выходит из строя из-за неисправности аккумулятора. Его мощность 7,5 А.

Предохранитель F19

Отвечает за защиту стоп-сигнала, фары заднего хода и габаритов.

Реле К1

Реле К6

Это резервный элемент.

Датчик скорости

Расположен на жгуте проводов, ведущих к прибору.

Бортовой компьютер

За него отвечает плавкий элемент F17 или F19. В первом случае мощность равна 7,5 А, а во втором — 10 А.

Оставить отзыв

Предохранитель на силовой провод | ЭлектроФорс

Предохранители устанавливают для защиты силовых проводов от перегрева при перегрузках или неисправностях. Номинал устройства защиты в самом простом случае должен быть меньше или равен токонесущей способности проводника. Каждый провод, идущий от аккумуляторной батареи к AC-DC, DC-DC зарядным устройствам, инвертору или другому оборудованию должен быть защищен предохранителем

Содержание статьи

Виды защиты

Номинал устройства защиты должен соответствовать токонесущей способности провода, которая определяется сечением и допустимой рабочей температурой изоляции проводника. Зависимости между этими величинами сведены в таблицы. Поэтому кажется, что имея их выбрать силовой предохранитель не сложно. Однако правильно сделать это можно только зная для чего он предназначен. Для защиты от короткого замыкания или от перегрузки.

Защита от короткого замыкания

Короткое замыкание — это состояние электрической цепи, при котором ток течет от источника напряжения, но возвращается к нему минуя предполагаемую нагрузку. Короткое замыкание возникает из-за поврежденной изоляции или неправильного подключенного оборудования. Ток при коротком замыкании чрезвычайно высок и ограничен только мощностью источника и сопротивлением проводов.

Защита от короткого замыкания является основной для проводников с примерно постоянной нагрузкой. Сила тока в рабочем режиме меньше токонесущей способности такого проводника. А при коротком замыкании, когда ток многократно возрастает и превышает номинальную токовую нагрузку, нагреться проводнику не дает предохранитель, который выдерживает высокий ток менее секунды, после чего плавится и разрывает цепь.

Характеристики предохранителей на силовой провод:

MIDI
Компактный предохранитель. Номиналы 30 до 200 А &nbsp&nbsp&nbsp&nbsp
Подходит для основной и вспомогательных цепей
Отключающая способность 5 000 А @ 16VDC
32 VDC
Защита от возгорания

MEGA
Недорогой предохранитель. Номиналы от 100 до 300 А
Отключающая способность 2 000 А @ 32VDC
32 VDC
Защита от возгорания

MRBF
Предохранитель на клемму аккумулятора. Номиналы от 30 до 300 А &nbsp&nbsp&nbsp&nbsp
Нужен держатель. Устанавливать непосредственно на клемму нельзя
Отключающая способность 10 000 А @ 14VDC &nbsp&nbsp&nbsp&nbsp
Подходит для аккумуляторных батарей большой емкости
58 VDC
Защита от возгорания &nbsp&nbsp&nbsp&nbsp
Разрешается устанавливать в двигательных отсеках

Class T
Высокая отключающая способность. Номиналы от 110 до 400 А &nbsp&nbsp&nbsp&nbsp
Рекомендуется для защиты инверторов. Очень быстро срабатывает при коротком замыкании
Отключающая способность 20 000 А @ 125VDC &nbsp&nbsp&nbsp&nbsp
Очень высокая отключающая способность. Подходит для литиевых аккумуляторов большой емкости
125 VDC
—

ANL
Номиналы от 35 до 750 А
Отключающая способность 6 000 А @ 32 VDC
32 VDC
Защита от возгорания

Точное значение тока отключения для предохранителя, защищающего провод при коротком замыкании, не принципиально. Подходит устройство с номиналом равным токонесущей способности провода. Для защиты от короткого замыкания используют предохранители MIDI или ANL

Защита от перегрузки

Перегрузка возникает при работе двигателя, инвертора или одновременном включении в розетки большего, чем предусмотрено, количества устройств. Если ток в цепи возрастает и течении продолжительного времени держится на уровне 110-150% от номинальной токовой нагрузки проводника, то провод и защитное устройство нагреются. А если режим работы не изменится, накопленное тепло повредит провод. Чтобы этого не произошло провода, должны быть защищены от перегрузки.

Большинство предохранителей срабатывают, когда ток примерно в 1,3 раза превышает их номинал. Поэтому, чтобы ограничить непрерывный ток и не позволить ему сильного нагреть провод номинал предохранителя выбирают равным 80% токонесущей способности проводника

Для подключения инвертора с зарядным устройством нужны провода сечением 70 мм или 2 х 50 мм

TBB Power CC3.0L
Чистая синусоида. 12 VDC-230 VAC
3000 Вт&nbsp&nbsp&nbsp&nbsp
Зарядное устройство 150 А
Встроенный переключатель источника питания &nbsp&nbsp&nbsp&nbsp
Автоматически переключает питание с береговой сети на инвертор за 4 мс

TBB Power CC2. 0L
Чистая синусоида. 12 VDC-230 VAC
2000 Вт &nbsp&nbsp&nbsp&nbsp
Непрерывная мощность
Зарядное устрйоство 100 А
Встроенный переключатель источника питания

TBB Power CC3.0S
Чистая синусоида. 48 VDC-230 VAC
2500 Вт &nbsp&nbsp&nbsp&nbsp
Непрерывная мощность при температуре 25 °С
Зарядное устрйоство 40 А 48 Вольт
Переключатель источника питания 0 мс

В таблицах токонесущая способность указывается для проводников, расположенных на открытых участках с хорошей циркуляцией воздуха. В кабельных каналах или внутри перегородок теплоотдача хуже. Поэтому до критической температуры провод нагреется даже когда по нему течет меньший ток. Если провод проложен в кабельном канале или внутри перегородки перед выбором устройства защиты его токонесущую способность понижают

Предположим нам необходимо защитить от перегрузки силовой провод сечением 25 кв.мм изоляция которого выдерживает температуру 105 С. Согласно таблице максимально допустимый непрерывный ток для этого провода 170 А. Предохранители срабатывают при токе в 130% от номинала. Поэтому для защиты провода нужен предохранитель с номиналом 80% от 170A или 130 Ампер. Он сгорит при токе 1,3 х 130 А = 169 А.

Ток, текущий в цепи, нагревает не только проводник, но и предохранитель. Чтобы предохранитель не перегревался непрерывный ток не должен превышать 80% его номинала. Для провода сечением 25 мм2 мы выбрали предохранитель на 130 А. Непрерывный ток через него не должен превышать 130 х 0,8 = 104 А. Если нагрузка в цепи превышает 100 А, необходимо увеличить сечение силового провода и подобрать предохранитель большего номинала.

Держатели для силовых предохранителей:

5502
160 VDC
225 — 400 Ампер &nbsp&nbsp&nbsp&nbsp
Номинал предохранителей. Максимальный ток для блока 320 Ампер
Class T
—

5191
58 VDC &nbsp&nbsp&nbsp&nbsp
Максимальное рабочее напряжение
30 — 300 Ампер &nbsp&nbsp&nbsp&nbsp
Максимальный ток 300 Ампер на блок
MRBF
IP66

5505
32 VDC
35 — 300 Ампер &nbsp&nbsp&nbsp&nbsp
Номинал предохранителей. Максимальный ток для блока 300 Ампер
ANL
—
Полностью водонепроницаемое

7720
32 VDC
100 — 300 Ампер &nbsp&nbsp&nbsp&nbsp
Номинал предохранителей. Максимальный ток для блока 300 Ампер
MEGA &nbsp&nbsp&nbsp&nbsp
Аналогичная модель 7720 для предохранителей MIDI
IP66 &nbsp&nbsp&nbsp&nbsp
Класс защиты

Предохранители ANL ведут себя не так, как другие типы. Они срабатывают, когда ток составляет 140 — 266% от номинала предохранителя. Правило 80% для предохранителей этого типа не работает. Выбирать предохранители ANL необходимо по специальной таблице. Согласно ей, для защиты от перегрузки силового провода сечением 25 мм2 подойдет предохранитель ANL на 100A. Он сгорит при токе 175 А

Параллельные проводники

Когда мощное устройство подключают к расположенному на расстоянии нескольких метров аккумулятору, процедура выбора силового провода может закончиться тем, что его сечение окажется неоправданно большим. В этом случае вместо одного можно использовать два параллельных проводника.

Предположим, что к аккумуляторной батарее необходимо подключить 12-вольтовое носовое подруливающее устройство, потребляющее 300 Ампер. Суммарная длина положительного и отрицательного проводников между аккумулятором и подрулькой — 15 метров.

По таблицам находим, что для тока силой 300 А подходит провод сечением 70 кв.мм с температурой изоляции 105 С (токонесущая способность снаружи двигательного отсека 330 А). Но при заданной длине падение напряжения в проводе составит 10%.

Потери уменьшатся, если увеличить сечение с 70 до 95 или до 120 кв.мм. Но такие провода сложнее прокладывать и подключать. Кроме того, их просто может не быть в наличии. Поэтому вместо одного, можно использовать два параллельных провода по 70 кв. мм (два для положительной и два для отрицательной ветвей цепи. Всего четыре провода). При этом должны соблюдаться следующие условия:

Оба силовых провода должны имеют одинаковую длину и сечение. Прокладывать их необходимо в одном кабельном канале или коробе
Токонесущая способность каждого проводника должна превышать полную нагрузку. Это необходимо для того чтобы избежать перегрева, если один из проводов по каким-либо причинам перестанет проводить ток
Номинал устройства защиты должен быть меньше или равен токонесущей способности каждого проводника (в рассмотренном примере не более 330 А)
Если для защиты проводов используется единственный предохранитель, то его номинал не должен превышать токонесущую способность каждого из них. Дополнительная предосторожность необходима на случай, если один из проводов по каким-то причинам перестанет проводить ток. Второй в этом случае останется защищен. Но если номинал предохранителя выбран исходя из суммарной токонесущей способности проводников, то при отключении одного из них устройства защиты не сработает.

Отключающая способность по току

При коротком замыкании главный автомат или предохранитель должен разорвать цепь по которой течет очень высокий ток. Если устройство защиты не рассчитано на это, может возникнуть электрическая дуга, контакты автомата сварятся между собой и цепь не разомкнется. Способность автомата или предохранителя срабатывать при коротком замыкании характеризуется его отключающей способностью по току (AIC).

AIC – это максимальный ток, который устройство может отключить при заданном напряжении. Предполагаемый ток короткого замыкания не должен превышать отключающую способность по току. Ток короткого замыкания в 12 и 24-вольтовых системах постоянного напряжения зависит от тока холодного пуска аккумуляторной батареи (ССА).


Ток холодного пуска аккумуляторной батареи, А	Емкость аккумуляторной батареи, Ач	Отключающая способность по току, А
650 и меньше	140	1500
651-1100	141-255	3000
1101 — 2200	256-500	5000
Свыше 2200	Более 500	Равна току короткого замыкания, указываемому производителем аккумулятора или 100 х емкость батареи

Представленные в таблице данные относятся только к гелевым, AGM и жидко-кислотным аккумуляторам. Ток короткого замыкания некоторых видов AGM и особенно литиевых аккумуляторов существенно выше.

Если отключающая способность автоматического выключателя не соответствует емкости аккумуляторной батареи, между автоматом и аккумулятором устанавливают предохранитель с соответствующим AIC. Например, Class T (AIC — 20 000 А)

Если напряжение в системе меньше чем номинальное для предохранителя (для Class T 160 В), отключающая способность увеличивается примерно пропорционально отношению напряжений. Более точно его можно вычислить по формуле — (Номинальное напряжение/напряжение в системе) х AIC х 0,5. Для предохранителя Class T, используемого в 12 вольтовой электрической системе, отключающая способность по току равна (160/12) х 20 000 х 0,5 = 133 000 А.

Для предохранителей номиналом менее 30 А в 12-вольтовой и менее 15 ампер в 24-вольтовой электрической системе учитывать отключающая способность по току не обязательно

Алгоритм выбора предохранителей

Токонесущая способность провода окажется существенно выше ожидаемого тока, если сечение выбрано так, что падение напряжения не превышает 3%. Для защиты такого провода подходит ряд предохранителей, номиналы которых расположены между током нагрузки и максимально допустимым током провода. Предохранитель расположенный в верхней части ряда меньше греется и не срабатывает от случайного всплеска тока. Предохранитель меньшего номинала лучше защищает силовой провод.

По таблице найдите максимально допустимый номинал предохранителя для данного сечения провода. Чем больше номинал предохранителя, тем реже будут его случайные срабатывания. Но тем хуже он будет защищать повод. Выбирать максимальный номинал нужно с учетом расположения провода (вне или внутри двигательного отсека) и с учетом количества проводов в жгуте. Пример: для одного силового провода сечением 25 мм2, расположенного вне двигательного отсека, максимальный номинал предохранителя — 150 А. Открыть таблицу выбора предохранителей

Рассчитайте минимальный номинал предохранителя. Для этого умножьте ток, потребляемый устройством на 1,25. Предохранитель минимального номинала лучше защищает провод, но может срабатывать случайно. Если устройство потребляет 80А, то минимальный номинал предохранителя для силового провода сечением 25 мм2 80 х 1,25 = 100А.
Выберите номинал предохранителя посредине между минимальным и максимальным значениями. Максимальное значение (шаг 1) – 150 А. Минимальное (шаг 2) – 100 А. Среднее значение – (150 + 100) ÷ 2 = 125 А

На 125А существуют предохранители MIDI, MRBF, MEGA и ANL.

Задайте вопрос,

и получите консультацию по лодочным электромоторам, аккумуляторам или зарядным устройствам для катера или яхты

Как определить предохранитель

Специалисты по защите цепи.

Телефон: +61 3 9521 6133 Факс: +61 3 9521 6177 Интернет: www.swe-check.com.au

нет позиций

Выполните поиск продуктов по номеру детали или ключевому слову или воспользуйтесь одним из других наших инструментов поиска.

Пожалуйста, свяжитесь с нами, если вы не можете найти продукт. У нас часто бывает аналогичный товар от другого производителя.

Поиск предохранителей по размерам

Поиск предохранителей по
току и напряжению
номиналам, скорости и т.д. файлы cookie и аналогичные технологии для обеспечения функциональности веб-сайта и анализа трафика. Используя этот веб-сайт, вы даете согласие на использование файлов cookie. Чтобы узнать больше, ознакомьтесь с нашей политикой в отношении файлов cookie.

При покупке сменного предохранителя необходимо уметь правильно идентифицировать предохранитель. Как правило, торговой марки производителя и фактического номера детали должно быть достаточно, чтобы определить правильный предохранитель.

К сожалению, эта информация не всегда указана на предохранителе, поэтому данное руководство поможет вам интерпретировать информацию, которую вы можете найти на предохранителе.

При осмотре предохранителя не забудьте обратить внимание на маркировку металлических колпачков как есть часто ставится штамп с важной информацией о предохранителе. Узнайте больше о маркировке предохранителей.

Наши сотрудники имеют многолетний опыт в определении плавких предохранителей и подходящих эквивалентов.
Если вы не можете найти нужный вам предохранитель, обратитесь за помощью к нашему дружелюбному персоналу.

Пример предохранителя с маркировкой
на металлическом колпачке.

Как определить производителя предохранителя и номер детали?

Предохранители разных производителей и у каждого производителя могут быть разные марки предохранителей. Надеемся, что номер детали будет хорошо виден на предохранителе, но иногда его трудно идентифицировать или на предохранителе может не быть номера детали. Если вы не можете определить номер детали, вам придется полагаться на другие методы идентификации.

Обычно номер детали включает фактический номинал предохранителя в амперах.

Пример предохранителя Буссмана.
Номер детали: NSD20

Что такое номинал предохранителя в амперах?

Номинальный ток почти всегда указывается на предохранителе и обычно выражается в амперах (например, 10 А или 0,5 А), но это также может быть выражено в миллиамперах (например, 100 мА). Иногда номинальный ток включается в номер детали предохранителя. например. FNQ-5, который представляет собой предохранитель на 5А.

Важно:

Не путайте номинальный ток с отключающий номинал предохранителя.

Это предохранитель на 5А.

Что такое номинальное напряжение предохранителя?

Номинальное напряжение обычно указано на предохранителе и выражается в вольтах.
Предохранители обычно рассчитаны либо на переменное напряжение (например, 250 В переменного тока), либо на постоянное напряжение (например, 32 В постоянного тока). Предохранитель следует использовать только в цепи, которая соответствует спецификации напряжения, т.е. Предохранители с номиналом переменного тока следует использовать только в цепях переменного тока, предохранители с номиналом постоянного тока следует использовать только в цепях постоянного тока.
Однако некоторые предохранители рассчитаны как на переменное, так и на постоянное напряжение (например, 600 В переменного тока/450 В постоянного тока) и предназначены для правильной работы в обоих случаях.

Электрические символы иногда используются для указания, является ли напряжение переменным или постоянным.
Образец предохранителя справа использует символ напряжения переменного тока, чтобы указать, что номинальное напряжение 500 В соответствует В переменного тока. Этот предохранитель можно использовать в цепи, работающей при напряжении 500 В переменного тока или ниже. Он не предназначен для использования в цепи, работающей выше 500 В переменного тока.

Этот предохранитель рассчитан на 500 В переменного тока.

Какова скорость элемента предохранителя?

Частота вращения предохранителя обычно указана на предохранителе, но ее трудно определить.
Небольшие предохранители обычно определяют скорость элемента с использованием таких маркировок, как F, M, T и т. д., в то время как более крупные предохранители определяют скорость элемента с помощью таких маркировок, как gL, gG, aM и т. д.

Некоторые предохранители используют такие термины, как медленное действие, быстродействующие, номинальные характеристики двигателя и т. д.
Для предохранителей без маркировки скорости элемента требуется номер детали производителя и техническое описание для определения скорости предохранителя.

Элемент типа gG.

Какие размеры предохранителя?

Точные размеры предохранителей часто очень важно при попытке идентифицировать предохранитель. Есть тысячи предохранителей, которые имеют схожие размеры, поэтому при измерении предохранителя нужно быть точным

Картриджные предохранители:
Измерьте общую длину предохранителя и диаметр колпачков.
Бутылочные предохранители:
Измерьте общую длину предохранителя и диаметр обоих колпачков, так как они часто различаются по размеру.
:
Требуются несколько измерений в соответствии с типовой схемой;
- Измерьте общую длину предохранителя (D)
- Измерьте длину и диаметр корпуса предохранителя (A и B)
- Измерьте центр крепления (G)
- Измерьте размер крепежного отверстия (J и H)
- Измерение ширины и толщины метки/лезвия (E и F)

Используйте наше Руководство по размерам для поиска предохранителей по размерам.

Как измерить предохранитель патрона.

Как измерить предохранитель бутылки.

Как измерить лезвие или метку предохранителя.

Каковы отличительные особенности предохранителя?

— Из какого материала корпус предохранителя (например, стекло, пластик, керамика и т. д.)?
— Имеет ли предохранитель функцию индикации срабатывания или перегоревшего предохранителя?
— Предохранитель имеет микропереключатель?

— Какой корпус предохранителя?

Плавкие предохранители для поверхностного монтажа (SMD) или печатной платы (PCB)
Патронный или бутылочный предохранитель
Плавкие предохранители с металлическими пластинами (крепление болтами):
- Выступают ли металлические пластины из центра или основания предохранителя?
- Имеют ли металлические бирки монтажные отверстия или прорези?

Ассортимент предохранителей картриджного, SMD,
PCB и предохранителей тегового типа.

Что такое отключающая способность (I.R.) предохранителя?

Класс прерывания или разрывная / отключающая способность предохранителя обычно документируется в амперах, например. 50кА, однако на некоторых предохранителях с небольшим патроном номинал отключения представлен маркировка напр. Л или Х. Эта информация может потребоваться при поиске эквивалентного предохранителя другой марки.

Номинал отключения будет выше, чем номинал предохранителя.

Этот предохранитель имеет I.R. номинал
100 кА (100 000 ампер).

Какова маркировка одобрения на предохранителе?

Большинство предохранителей, произведенных сертифицированными производителями, имеют один или несколько знаки одобрения. Эти маркировки показывают, что предохранитель соответствует требованиям агентства, которое указано, например, UR. (Лаборатории андеррайтеров признаны).

Этот предохранитель имеет маркировку
UR Approval.

Хотите узнать больше?
Просмотреть все руководства по предохранителям.

Обратная связь с клиентами

» Предохранители прибыли, и я очень доволен продуктом. Спасибо за отличный и простой сервис. »

Уоррен П

Получено 10.07.22

Подробнее отзывы клиентов..

Самый большой диапазон • Высшее качество • Конкурентное ценообразование • Быстрое обслуживание • Мировые бренды

Установка с помощью комплекта предохранителей

перейти к содержанию

Для профессионального вида установки во время установки комплекта проводки

Использование комплектов для установки предохранителей

Комплект для установки предохранителей (также известный как отвод предохранителя или дополнительная цепь) является популярным вариантом для жесткого подключения видеорегистратора к блоку предохранителей автомобиля. Этот метод обеспечивает более профессиональный вид установки и более безопасен в долгосрочной перспективе, чем наматывание проводов на ножки предохранителя.

Эта статья является дополнением к нашему общему руководству по установке аппаратных средств, чтобы научить пользователей, как установить свой комплект предохранителей. Нажмите ниже, чтобы просмотреть полное руководство:

Ознакомьтесь с нашим общим пошаговым руководством по аппаратному подключению

Какой дополнительный предохранитель подходит мне и моему автомобилю?

Предохранитель Micro2

Предохранитель Mini

Предохранитель ATO (обычный)

Низкопрофильный F используйте

При первой покупке комплекта предохранителей вы сначала Необходимо убедиться, что приобретаемый вами кран предохранителя совместим с вашим размером и требованиями к напряжению для нового оборудования, которое вы собираетесь установить, и блока предохранителей вашего автомобиля. У нас есть 4 варианта дополнительных предохранителей: Micro2 Fuse, Mini Fuse, ATO Fuse и Low-Profile Mini Fuse.

Чтобы узнать, какой предохранитель подходит именно вам, вы можете обратиться к руководству по эксплуатации вашего автомобиля, найти ответ в Google или обратиться к дилеру, у которого вы ранее приобрели автомобиль. Если вы не можете найти ответ, наши специалисты всегда готовы помочь! Свяжитесь с нами ниже, и мы свяжемся с вами в течение 24 часов.

Как работает устройство Add-a-Fuses

В этом видео показано, как прикрепить отвод для предохранителя к устройству add-a-fuse, а также как использовать обжимной инструмент (например, острогубцы) для крепления кабелей. вашего аппаратного комплекта в него.

Шаг 1. Вставьте отвод предохранителя в комплект для установки предохранителя

Наш комплект для добавления предохранителя всегда будет включать отвод для предохранителя, который предназначен для установки в положение «Предохранитель 1», в Предохранитель, который вы выбираете в блоке предохранителей, переходит в положение «Предохранитель 2» (только если вы используете слот с существующим предохранителем). Если вы установите их в неправильном порядке, это не подаст питание на комплект проводки.

Номинальная сила тока выбранного вами предохранителя не обязательно должна совпадать с номинальной силой тока предохранителя, который мы включаем.

Шаг 2. Обожмите комплект предохранителей для соединения кабелей комплекта жесткой разводки

С помощью острогубцев (или аналогичного обжимного инструмента) обрежьте часть резиновой трубки (при необходимости), чтобы обнажите часть проводки на вашем проводном кабеле. Подсоедините этот кабель к другому концу дополнительного предохранителя (металлическая трубка), затем обжмите их вместе, чтобы выполнить соединение. После обжатия приложите усилие, чтобы потянуть надставной предохранитель и провод так, чтобы ничего не болталось. Если все кажется тугим, то обжим в порядке и соединение выполнено правильно.

Шаг 3. Вставьте дополнительный предохранитель обратно в гнездо для предохранителя -переключаемый предохранитель) при установке с помощью традиционного комплекта проводки.
Когда все будет готово, нужно просто вставить дополнительный предохранитель в гнездо, из которого он был извлечен. Обратите внимание, что заземляющий провод вашего комплекта проводки не требует комплекта дополнительных предохранителей и крепится только к металлическому болту заземления.
Если у вас есть дополнительные вопросы, пожалуйста, не стесняйтесь обращаться к нашим специалистам по продуктам сегодня. Мы здесь, чтобы помочь.
Ознакомьтесь с нашими руководствами по электронному обучению
Видеорегистратор. Руководство покупателя
Новичок в видеорегистраторах? Ознакомьтесь с нашим руководством для покупателей видеорегистраторов.
Наше руководство покупателя
Аксессуары для видеорегистраторов
Хотите получить больше от видеорегистратора? Найдите подходящий аксессуар.
Наши аксессуары
Наши лучшие видеорегистраторы
Принимайте правильные решения о покупке с помощью подходящего видеорегистратора.
Лучшие видеорегистраторы
Руководства по установке
Мы покажем вам, как самостоятельно установить видеорегистратор и аксессуары.
Руководства по установке
Есть еще вопросы?
Не беспокойтесь, наши штатные эксперты всегда готовы помочь. Мы потратили годы на подбор полезного контента и видеоруководств, помогая клиентам с их видеорегистраторами, но мы понимаем, что всегда можем добиться большего. Свяжитесь с нами, используя форму ниже, и мы свяжемся с вами, как только сможем. Нам нравится то, что мы делаем, потому что мы здесь, чтобы помочь вам принять наиболее обоснованное решение о покупке.
No related posts.
