Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Содержание

Для чего служит синхронизатор. Синхронизаторы мкпп

Вопрос от читателя:

«Здравствуйте, я начинающий водитель и мне очень важен ваш ответ. Недавно купил подержанную ВАЗ 2110. Через какое-то время передачи у нее начали плохо включаться (или вообще не включаться), был слышен хруст при переключении. Поехал на СТО там коробку разобрали и сказали — что нужно менять синхронизаторы! Без этого никак! Да еще, мастер посоветовал (если уж разобрали коробку передач), менять сразу и подшипники и даже один ведущий вал, но это может подождать. В общем вопрос такой – что такое эти синхронизаторы, и нужно ли менять все эти элементы которые он назвал, или можно ездить еще на них? Сколько они могут еще проходить? Спасибо вам Сергей, жду от вас совета, Максим »

Максим мне понятен ваш, вопрос, вообще коробка передач на наших ВАЗ один из надежных агрегатов всего автомобиля. Давайте все по полочкам …

Если у вас появились какие-то поломки, значит скорее всего пробег уже очень большой, либо уход за этой МКПП был не правильный, например не поменяли вовремя масло, или оно ушло. В общем если есть такое – что передачи не переключаются, значит тут работники СТО — правы, однако начнем с определения.


Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Синхронизаторы (применительно к трансмиссии) – это устройство, которое синхронизирует частоты вращения вала и шестерен. Таким образом, переключение становится быстрым и плавным, без лишних шумов и «хруста», также эти устройства снижают поломки, вызванные не правильными переключениями и износ деталей.

Если выразиться простым языком, становится понятно – что синхронизатор просто как бы выравнивает шестерню и вал в нужный момент, таким образом они заходят в зацепление и дальше уже продолжается нужное вращение. Раньше были трансмиссии и без них, однако включение передачи было делом не простым, сопровождалось хрустом, и не всегда можно было включить с первого раза. Нужно отметить что устанавливаются такие устройства не только на передние передачи, но и на заднюю тоже.

В современном мире, синхронизируемыми являются практически все механические трансмиссии, а также некоторые «роботы», ведь у них «ядро» практически одно и тоже с МКПП.

Устройство

Оно действительно не простое, но я постараюсь объяснить все предельно просто. Синхронизаторы устанавливаются на основные шестерни, именно они позволяют плавно включать передачи. Делаются они, как правило из нержавеющих металлов, таких как – латунь и его сплавы. К выбору материала нужно подходить внимательно, нужно брать с собой знающего человека. Посмотрите вот это видео.

Этот элемент состоит из нескольких частей.


Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

1) Основное блокирующее кольцо

2) Корпус ступицы

3) Шестерня так называемого «сухаря»

4) Кольцевая пружина

5) Конус фрикционный шестерни

6) Основная шестерня передачи

7) Еще одно кольцо блокировки

8) Муфта самого синхронизатора

9) Еще один «сухарь»

10) Шестерня, еще одной передачи

Нужно отметить, что в коробке передач один синхронизатор обслуживает сразу две передачи, то есть работает на две шестерни, что и видно из схемы.

Основной рабочий элемент, это бесспорно ступица, как видно она имеет внутреннее и наружное зацепление, с помощью нижних «зубьев» она может соединяться с вторичным валом и перемещается вдоль него в разные стороны. А вот наружные «зубья» ступицы соединяют ее с муфтой включения.

По окружности у ступицы, под углами в 120 градусов, расположены три основных пара, в которые помещены подпружиненные сухари. Именно они нажимают на блокирующие кольца при включении передачи и способствуют короткой блокировке муфты нужной именно для синхронизации включения.

Муфта включения (именно она переводит шестерни), обеспечивает жесткое соединение валов и шестерен передач. Она «сидит» на ступице и соединяется с ней при помощи внутренних шлицов. На корпусе муфты есть проточка, именно через эту проточку и происходит ее перевод в нужную сторону, как вы наверное уже догадались — делается это при помощи рычага КПП, которой соединен со специальной вилкой, которая в свою очередь и ходит в этой «проточке».


Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Блокирующие кольца выполняют функцию синхронизации, именно ни препятствуют полной остановке муфты, а только производят выравнивание скоростей вала и шестерни. Корпус таких колец, имеет коническую поверхность, которая взаимодействует с конусом шестерни. Внешняя часть имеет шлицы, с их помощью производится блокировка м

www.petroel.ru

Понятие. Принцип работы. Устройство… MOTORAN

Синхронизатор КПП – устройство, выравнивающее частоту вращения вала и шестерни КПП. Данный механизм необходимо особенно на высоких скоростях, так как нагрузка на шестерни уменьшается, а также снижается сила трения между деталями.

Устройство механизма

Устройство и описание элементов синхронизатора механической КПП:

  • Ступица. Посредством шлицов соединена с муфтой, обеспечивающей включение второй и третьей передачи.
  • Сухари. Расположены в специальных пазах ступицы, которые проточены под углом. Для того, чтобы сухари плотно сидели в пазах, на муфте предусмотрены пружины, фиксирующие их в пазах.
  • Кольца. Выполнены из бронзы и свободно вращаются при переключении, но при этом соединены с сухарями.
  • Шестерня второй передачи.
  • Шестерня третьей передачи.

Синхронизаторы коробки передач срабатывают при переключении на вторую или третью передачу (на которой расход топлива самый большой). Сцепка ступицы и шестерни достигается за счёт зубьев, расположенных на внешней стороне медных колец.

Медные кольца необходимы, так как они позволяют блокироваться муфте до полной синхронизации скоростей вращения вала и шестерни. Кольца выполнены в форме конуса, это способствует более надёжной сцепке с шестерней.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Синхронизаторы КПП могут быть следующих типов:

  • Двухконусные. Применяются наиболее часто, имеют стандартные конструктивные особенности, описанные выше.
  • Трёхконусные. Дополнительные элементы обеспечивают больше площадей для трения, достигается данный эффект установкой промежуточного кольца, работа которого в правильном распределении скоростей между валом и шестерней.

Принцип работы устройства

Для лучшего понимания работы механизма в сборе, следует подробно ознакомиться с последовательностью работы КПП, оснащённой синхронизатором.

Работа синхронизатора КПП:

  1. Нейтральное положение. Зацепления не происходит, так как муфта синхронизатора не взаимодействует с шестернями, которые вращаются на валу без каких-либо препятствий.
  2. Данное положение элементов соответствует и стандартным механическим коробкам передач.Происходит включение передачи. При этом муфта скользит в направлении шестерни, под действием силы от вилки КПП. Все элементы синхронизатора взаимосвязаны, поэтому одновременно с муфтой приводятся в движение сухари, пока не прижмутся к медному кольцу блокировки.
  3. Блокирующее кольцо не даст муфте двигаться дальше, так как его шлицы упираются в зубья муфты. Оно будет находиться в фиксирующем положении пока не произойдёт окончательная синхронизация обеих частот вращения – шестерни и вала.
  4. Достигнута синхронизация. Зубья муфты блокируют кольцо, заставляя его двигаться в обратную сторону. Препятствие пропадает, и муфта входит в зацепление с шестерней, это процесс является полным включением передачи.

Принцип работы синхронизатора механической КПП может показаться тяжёлым для понимания, но весь процесс происходит очень быстро, включение передачи занимает меньше одной секунды.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Основные неисправности синхронизатора КПП

Основной причиной снижения долговечности синхронизатора КПП является неправильная эксплуатация пользователем автомобиля. Слишком резкое или раннее переключение передач приводит к быстрому износу механизма и необходимости проведения досрочного ремонта или технического обслуживания.

Шестерни и валы КПП обычно изготавливаются из высокопрочной стали, обладающей низким порогом чувствительности к высоким температурным режимам. Именно поэтому данные элементы выходят из строя редко, проводить их замену следует одновременно с капитальным ремонтом двигателя.

Мелкие детали в синхронизаторе обладают не таким длительным сроком эксплуатации, например, медное блокирующее кольцо или сухари.

При переключении передач раздаётся шум или хруст

Проблема встречается очень часта, причиной подобного хруста является износ кольца блокировки, которое предотвращает движение муфты. Также подобный шум может вызвать основание, на котором находится блокирующее медное кольцо синхронизатора – коническая поверхность шестерни. Чтобы определить неисправность, достаточно добраться до синхронизатора, на поверхностях деталей будет выработка, а кольцо блокировки меняет свою форму.

Для переключения передач необходимо прилагать силу
При данной проблеме внимание следует уделить синхронизатору в сборе. При поломке синхронизатора переключение передач затруднительно, или не происходит вообще.

Последовательность замены:

  1. Снять КПП и очистить от грязи. 4 гайки крепят крышку, под которой болт, фиксирующий вилку пятой передачи. Вилку переместить вниз и добиться сцепки муфты и шестерни.
  2. Включить третью передачу и открутить гайки первичного и вторичного валов. Сдвинуть вверх ведомую шестерню пятой передачи, а также вилку вторичного вала.
  3. Снять синхронизатор и заменить на новый.При замене износившейся детали следует контролировать каждое движение, так как появление зазора между муфтой и шестернёй станет причиной повторной разборки МКПП.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Передача выключается самостоятельно

Причиной является износ муфты. Проблема серьёзная, многие автолюбители говорят, что передачу «выбивает». Обусловлено это тем, что при выработке зубцов на муфте, не происходит её качественного зацепления с шестерней передачи. Проверить муфту можно только сняв её.

Причиной такой неисправности становится банальная недостача масла в трансмиссии, или необходимость его замены. Если не уделять внимание замене масла в КПП, то трение между деталями становится более сильным, что приводит к их преждевременному износу. Поломки начнутся с блокирующих колец, что может привести к выходу из строя синхронизатора.

motoran.ru

Синхронизатор коробки передач — что это такое?

Синхронизатор КПП

В современном мире практически все роботизированные коробки передач, а также механические коробки передач являются синхронизированными. В коробках такого типа для того, чтобы произвести включение передачи, необходимым условием является процесс выравнивания частоты вращения шестерни в вала. Уже из названия процесса синхронизации можно узнать, что устройством, посредством которого совершается данное действие является синхронизатор.

Помимо того, что он обеспечивает плавное переключение передач синхронизатор способствует снижению износа механического соединения. Также, данное устройство значительно уменьшает шум при непосредственном переключении передач. Это, в свою очередь, может послужить увеличителем срока службы самой коробки переменных передач.

В современном легковом автомобиле устройствами синхронизаторов оборудуются все передачи коробки переменных передач. К этому же разряду «необремененных» относится и передача заднего хода. Принцип действия устройства синхронизатора является достаточно простым, а его базисную основу составляет сила трения при выравнивании скорости. Чем разница в частотах вращение шестерни и вала выше, тем больше величина силы трения для их синхронизации должна быть. Важно знать, что данное условие выполняется посредством увеличения площади соприкасающихся поверхностей. Так, данная процедура модернизируется с помощью установки дополнительных фрикционных колец.

1. Как устроен синхронизатор коробки передач?

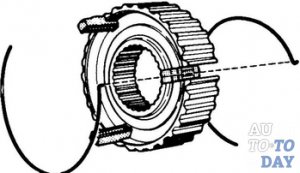

Синхронизатор

Основными элементами синхронизатора являются: ступицы с сухарями, муфта включения устройства, блокирующее кольцо, а также шестерни, которые имеют фрикционный конус. Важно заметить, что в конструкционной составной коробки переменных передач за две передачи (в данном случае – шестерни) будет отвечать и обслуживать их один синхронизатор. По своей сути синхронизатор имеет в своем арсенале определенную конструктивную основу – ступицу. Данное устройство имеет как наружные, так и внутренние шлицы. При помощи такого рода внутренних шлицев все устройство ступицы имеет непосредственное соединение с вторичным валом коробки переключения передач. В таком случае данное устройство – ступица – имеет возможность перемещения по оси, то есть, перемещается по вторичному валу в разные стороны. Наружное устройство шлиц отвечает за соединение ступицы с муфтой включения.

Под углом в 120 градусов по периметру всей окружности ступицы выполнены три паза, которые, в свою очередь, включают в себя подпружиненные сухари. В самом устройстве синхронизатора сухари имеют непосредственное нажатие на блокирующие кольца при переключении и включении передач. Так происходит блокировка муфты в процессе синхронизации.

Муфта синхронизатора, или, как называют данное устройство в просторечии, муфта синхронизатора производит обеспечение жестокого соединения шестерни и самого вала. Так, сама муфта насажена на ступицу, при этом, имеет в своем арсенале шлицы внутренние. На шлицах же существует определенная кольцевая проточка, которая служит для расположения выступов сухарей. Снаружи синхронизаторная муфта имеет прямое соединение с вилкой коробки переключения передач. Обеспечение синхронизации происходит посредством обеспечения блокирующего кольца. Помимо этого данное устройство препятствует замыканию муфты непосредственно до момента выравнивания шестерни и скоростей вала. Со стороны внутренней блокирующее кольцо сделано с конической поверхностью. Это связано с тем, что данная деталь имеет прямое взаимодействие с фрикционным конусом шестерни. Извне шлицы присущи и блокирующему кольцу. С помощью такого рода шлицов производится скоропостижная блокировка включения муфты.

Синхронизатор коробки передач На поверхности торцевой у блокирующего кольца, со стороны, где расположена тупица существуют, как уже упоминалось, три паза с сухарями ступицы. Данные детали системы препятствуют тому, чтобы кольцо прокручивалось при соприкосновении с конусом фрикционным. Именно в данные детали упираются сухари. Размер такого рода пазов составляет значение, которое выше размера сухарей в полтора раза. В отдельных конструкционных моделях синхронизаторов происходит наоборот, так как выступы выполнены на самом блокирующем кольце, а уже в ступице находятся пазы.

Для того чтобы производить увеличение соприкасающейся поверхности, а также чтобы снизить усилие при переключении передач следует применять многоконусные синхронизаторы. Так, такие устройства имеют два и три конуса. Например, в синхронизаторе, который имеет три конуса, кроме того, что существует наружное блокирующее кольцо, существуют еще и промежуточные кольца, а также внутренние кольца. Для того, чтобы произвести предотвращение проворачивания непосредственно на самих кольцах сделаны определенные выступы, которые производят фиксацию в пазах шестерни, а также блокирующего кольца.

Исходя из вышеуказанного можно разобраться, что в синхронизаторе, который имеет три конуса существует и три поверхности трения: между внутренним кольцом и конусом шестерни, а также между промежуточным кольцом и внутренним кольцом, и между блокирующим кольцом и промежуточным кольцом. Напрямую в зависимости от конструктивной составной в одной коробке переключения передач могут сосуществовать синхронизаторы, которые имеют разное количество конусов.

2. Принцип работы синхронизатора КПП – что же происходит под капотом?

Синхронизатор В том положении, когда рычаг коробки переменных передач нейтрален, сами муфты устройства синхронизатора располагаются в положении среднем, поток мощности не передается вообще, а шестерни, которые находятся на валу ведомом вращаются свободно. При непосредственном переключении и включении передач вилка производите перемещение муфты синхронизатора из положения среднего в положение за направлением шестерни.

Помимо того, что сдвигается муфта, происходит сдвиг сухарей, который имеют прямое воздействие на блокирующее кольцо. Само кольцо прижимается к конусу шестерни. На самой же поверхности возникает сила трения, вследствие которой происходит проворачивание кольца аж до упора сухарей в пазах кольца. Важно знать, что в таком случае происходит ступор кольца именно от проворачивания. В данном положении блокирующее кольцо выполняет свою основную функцию – оно препятствует дальнейшему продвижению по оси вала муфты синхронизатора. Вследствие этого все торцы шлицев, которые располагаются на блокирующем кольце напрямую становятся против всех торцов шлицев муфты.

После всего этого, под определенным воздействием сил трения, собственно говоря, и происходит синхронизация скоростей ведомого вала и шестерни. После того как все скорости были уровнены, из-за нажима шлицев муфты происходит проворачивание блокирующего кольца в противоположную сторону. Посредством данной процедуры происходит снятие блокировки муфты, вследствие чего все шлицы муфты производят свободный проход для зацепление с шестерным венцом. После чего и происходит очень жесткое соединение вала вторичного коробки переменных передач и самой шестерни.

Несмотря на то, что процесс включения и переключения передачи, процесс синхронизации включает в себя огромное количество небольших процедур, проходят доли секунды, после чего устройство приводится в действие (включается скорость).

3. Синхронизатор КПП – поломки и замена.

Работа синхронизатора Важно заметить, что большинство неполадок, которые возникают в коробке переключения передач, вызваны проблемами с устройством сцепления. Основными отличительными характеристиками являются: работа системы с неточностью, запозданием, упрямством. Конечно же, само устройство синхронизатора не имеет и доли вины в этом. Так, первым делом необходимо обратиться в проверенную мастерскую. Помимо этого, можно произвести самостоятельную регулировку сцепления.

Но что же предпринять, если устройство сцепления находится в полном порядке? Нужно попробовать заострить внимание на следующих составных. При хрусте или непонятном для автомобилиста шуме происходит деформация блокирующего кольца. При тех же особенностях может произойти износ конической поверхности. Если выключение передач производится самопроизвольно, то скорее всего причина неисправности заключается в износе устройства шестерни. Помимо этого проблемы могут касаться муфты выключения. Если же происходит затрудненное переключение передач, значит произошел износ устройства синхронизатора.

Замена устройства синхронизатора в коробках переключения передач может выполнятся в несколько этапов. Первым делом следует снять саму коробку передач, после чего произвести ее полную очистку от грязевых волокон. После этого нужно снять кронштейн троса сцепления. Это производится в два хода: сначала нужно открутить 4 гайки, посредством которого закреплена крышка, и произвести снятие крышки. После этого необходимым действием будет снятие болта крепления вилки у пятой передачи. Необходимо включить ее, то есть муфту синхронизатора переместить вместе с вилкой вниз.

Важно делать это так, чтобы у муфты шлицы были в сцепке с шестерней. Вследствие проделанной процедуры возникает необходимость во включении третьей или четвертой передачи. После этого нужно снять гайку, которая крепит вал первичный. Чтобы произвести хотя бы минимальный сдвиг с места данной детали, нужно будет приложить огромное количество усилий, так как сама гайка была затянута с огромным моментом. Такую же процедуру нужно произвести с той гайкой, на которой крепится вторичный вал.

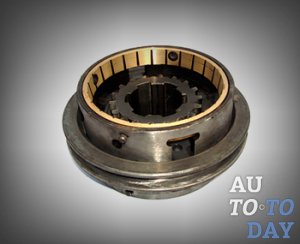

Блокирующие кольца В заключение всего необходимо приподнять шестерню ведомую у пятой передачи, вместе с вилкой вала вторичного и синхронизатором снять ее. Важно отметить, что процедуру нужно проводить под определенным контролем муфты, чтобы она не сошла со ступицы. Новый синхронизатор устанавливается в полностью обратном порядке, хотя может потребовать определенной внимательности и точной последовательности всех вышеуказанных рекомендованных действий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Для чего нужен синхронизатор коробки передач

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы
Для чего нужен синхронизатор коробки передач

Все современные механические коробки передач, а также роботизированные коробки передач являются синхронизированными. В таких коробках для того, чтобы включить передачу, производится выравнивание частоты вращения вала и шестерни. Синхронизацию обеспечивает одноименное устройство – синхронизатор. Помимо плавного переключения передач синхронизатор снижает износ механического соединения, шум при переключении и, тем самым, увеличивает срок службы коробки передач.

Синхронизаторами оборудуются все передачи коробки передач легкового автомобиля, в том числе передача заднего хода. Принцип действия синхронизатора основан на использовании сил трения при выравнивании скоростей. Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации. Выполнение данного условия достигается путем увеличения площади поверхности соприкосновения – установкой дополнительных фрикционных колец.

Состоит из следующих элементов:
1.Блокирующее кольцо
2.Ступица
3.Сухарь
4.Кольцевая пружина
5.Фрикционный конус шестерни
6.Шестерня
7.Блокирующее кольцо
8.Муфта синхронизатора
9.Сухарь
10.Шестерня

Конструктивной основой синхронизатора является ступица. Она имеет внутренние и наружные шлицы. С помощью внутренних шлицев ступица соединяется с вторичным валом коробки передач и имеет возможность осевого перемещения по нему в разные стороны. Наружные шлицы соединяют ступицу с муфтой включения.

По окружности ступицы под углом 120° выполнены три паза, в которые установлены подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и способствуют блокировке муфты на этапе синхронизации.

Муфта включения (другое название – муфта синхронизатора) обеспечивает жесткое соединение вала и шестерни. Муфта насажена на ступицу и имеет внутренние шлицы. На шлицах выполнена кольцевая проточка, в которой размещаются выступы сухарей. Снаружи муфта синхронизатора соединяется с вилкой коробки передач.

Блокирующее кольцо обеспечивает синхронизацию и препятствует замыканию муфты до момента выравнивания скоростей вала и шестерни. С внутренней стороны блокирующее кольцо имеет коническую поверхность, которая взаимодействует с фрикционным конусом шестерни. Снаружи блокирующее кольцо имеет шлицы, с помощью которых производится блокировка муфты включения.

На торцевой поверхности блокирующего кольца со стороны ступицы выполнено три паза, в которые входят сухари ступицы. Пазы препятствуют прокручиванию кольца при соприкосновении с фрикционным конусом (в них упираются сухари). Размер пазов в 1,5 раза превышает размер сухарей. В некоторых конструкциях синхронизаторов, наоборот, на блокирующем кольце выполнены выступы, а пазы — в ступице.

Для увеличения поверхности соприкосновения, снижения усилия при переключении передач применяются многоконусные синхронизаторы: двухконусный, трехконусный. Например, в трехконусном синхронизаторе помимо блокирующего (наружного) кольца устанавливается еще внутреннее и промежуточное кольца. Для предотвращения проворачивания на кольцах выполнены выступы, которые фиксируются в пазах шестерни и блокирующего кольца.

Таким образом, в трехконусном синхронизаторе созданы три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. В зависимости от конструкции в одной коробке передач могут устанавливаться синхронизаторы с различным числом конусов.

Работа синхронизатора

Схема работы синхронизатора
В нейтральном положении рычага коробки передач муфты синхронизаторов находятся в среднем положении, шестерни на ведомом валу вращаются свободно, поток мощности не передается.

При включении передачи вилка перемещает муфту синхронизатора из среднего положения в направлении шестерни. Вместе с муфтой сдвигаются сухари, которые воздействуют на блокирующее кольцо. Кольцо прижимается к конусу шестерни. На поверхности возникает сила трения, которая поворачивает кольцо до упора сухарей в пазах кольца (кольцо стопорится от проворачивания). В этом положении блокирующее кольцо препятствует дальнейшему продвижению муфты синхронизатора по оси вала, так как торцы шлицев блокирующего кольца располагаются напротив торцов шлицев муфты.

Далее под действием сил трения происходит синхронизация скоростей шестерни и ведомого вала. Когда скорости выравнены, под нажимом шлицев муфты блокирующее кольцо поворачивается в противоположную сторону, блокировка муфты снимается, шлицы муфты свободно проходят для зацепления с венцом шестерни. Происходит жесткое соединение вторичного вала коробки передач и шестерни.

Несмотря на множество операций, весь процесс синхронизации и включения передачи занимает доли секунды.

help4auto.com

Синхронизатор коробки передач

Современные роботизированные и механические коробки передач производители делают синхронизированными. Это означает, что для включения передачи предварительно осуществляется выравнивание частоты вращения вала и шестерни. Для этих целей в конструкции коробки передач предусмотрено специальное устройство – синхронизатор. Кроме плавного переключения передач, синхронизатор обеспечивает ряд других функций: минимизирует износ механического соединения, снижает шум при переключении, что, в свою очередь, позволяет продлить эксплуатационный срок коробки передач.

В легковом автотранспорте синхронизаторами оснащаются абсолютно все передачи, в частности передачу заднего хода. Принцип работы данного устройства основан на использовании сил трения при выравнивании скоростей. Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации. Для реализации данного условия увеличивают площадь поверхности соприкосновения путем установки дополнительных фрикционных колец.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Особенности устройства синхронизатора

Конструкция синхронизатора включает следующие элементы: ступица с сухарями, блокирующее кольцо, муфта включения, шестерня с фрикционным конусом. Стоит отметить, что для обслуживания двух передач (шестерен) используется один синхронизатор.

Основой синхронизатора выступает ступица. Данный элемент имеет внутренние и наружные шлицы. Посредством внутренних шлицев осуществляется соединение с вторичным валом коробки передач и появляется возможность перемещаться по оси в разные стороны. С помощью наружных шлицев ступица соединяется с муфтой включения.

По окружности ступицы под углом 120° имеются три паза. В эти пазы помещаются подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и блокируют муфту на этапе синхронизации.

За жесткое соединение вала и шестерни отвечает муфта включения (муфта синхронизатора). Она насажена на ступицу. Конструкцией муфты предусмотрены внутренние шлицы, на которых выполнена кольцевая проточка для размещения выступов сухарей. Снаружи муфта соединяется с вилкой коробки передач.

Блокирующее кольцо – это элемент, который обеспечивает синхронизацию и не позволяет муфте замкнуться до момента выравнивания скоростей вала и шестерни. Внутренняя сторона блокирующего кольца имеет поверхность в виде конуса – она взаимодействует с фрикционным конусом шестерни. На наружной стороне блокировочного кольца предусмотрены шлицы, посредством которых осуществляется блокировка муфты включения.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Торцевая поверхность кольца со стороны ступицы имеет три паза для входа в них сухарей ступицы. Благодаря пазам исключается возможность прокручивания кольца при соприкосновении с фрикционным конусом. Размер пазов превышает размер сухарей в 1,5 раза. Встречаются и другие конструкции синхронизаторов, при которых пазы выполнены на ступице, а выступы на блокирующем кольце.

Для снижения усилия при переключении передач и увеличения поверхности соприкосновения используются двухконусные и трехконусные синхронизаторы. К примеру, в трехконусном синхронизаторе, кроме блокирующего (наружного) кольца, дополнительно применяются внутреннее кольцо и промежуточное кольцо. Чтобы исключить проворачивание, на кольцах предусмотрены выступы, которые крепятся в пазах блокирующего кольца и шестерни.

Конструкция трехконусного синхронизатора позволяет создавать три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. Необходимо отметить, что в одной коробке передач могут использоваться синхронизаторы с разным числом конусов.

Принцип действия синхронизатора

Когда рычаг коробки передач находится в нейтральном положении, муфты синхронизаторов занимают среднее положение, шестерни на ведомом валу вращаются свободно, не передается поток мощности.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Когда включается передача, вилка выводит муфту синхронизатора из среднего положения и передвигает ее в сторону шестерни. Также, с муфтой сдвигаются сухари, воздействующие на блокировочное кольцо. Кольцо прижимается к конусу шестерни. В следствие этого на поверхности образуется сила трения, с помощью которой поворачивается кольцо до упора сухарей в пазах кольца. Блокирующее кольцо в таком положении не позволяет муфте синхронизатора двигаться дальше по оси вала, поскольку торцы шлицев блокирующего кольца находятся напротив торцов шлицев муфты.

Под воздействием сил трения осуществляется синхронизация скоростей шестерни и вторичного вала. После того, как будут выравнены скорости, блокирующее кольцо под нажимом шлицев муфты проворачивается в противоположную сторону, снимается блокировка муфты, шлицы муфты свободно проходят для зацепления с венцом шестерни. Между ведомым валом коробки и шестерней производится жесткое соединение.

Стоит отметить, что для синхронизации и включения передачи требуются доли секунды, несмотря на то, что данный процесс подразумевает выполнение множества операций.

nivus.ru

Из какого материала синхронизаторы кпп. Синхронизаторы

Синхронизатор КПП — механизм, предназначенный для выравнивания частоты вращения вала коробки передач и шестерни. Сегодня практически все механические и роботизированные коробки передач синхронизированы, т.е. оснащены этим устройством. Этот важный элемент в коробке передач позволяет сделать процесс переключения плавным и быстрым. Из статьи узнаем, что представляет собой синхронизатор, для чего он нужен и каков ресурс его эксплуатации; разберемся также в устройстве механизма и познакомимся с принципом его работы.

Общий вид синхронизатора

Синхронизатором оснащаются все передачи современных КПП легковых автомобилей, включая передачу заднего хода. Его назначение в следующем: обеспечение выравнивания частоты вращения вала и шестерни, что является обязательным условием для безударного включения передач.

Синхронизатор не только обеспечивает плавность переключения передач, но и способствует снижению уровня шума. Благодаря элементу снижается степень физического износа механических деталей коробки, что, в свою очередь, влияет на срок службы всей КПП.

Кроме того, синхронизатор упростил принцип переключения передач, сделав его более удобным для водителя. До появления этого механизма переключение скоростей происходило с помощью двойного выжима сцепления и перевода коробки передач в нейтральную передачу.

Конструкция синхронизатора

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы Устройство синхронизатора

Синхронизатор состоит из следующих элементов:

  • ступица с сухарями
  • муфта включения
  • блокировочные кольца
  • шестерня с фрикционным конусом

Основу узла составляет ступица, имеющая внутренние и наружные шлицы. С помощью первых она соединяется с валом коробки передач, перемещаясь по нему в разные стороны. С помощью наружных шлицев ступица соединяется с муфтой.

Ступица имеет три паза, расположенных под углом в 120 градусов относительно друг друга. В пазах находятся подпружиненные сухари, которые помогают фиксировать муфту в нейтральном положении, то есть в тот момент, когда синхронизатор не работает.

Муфта служит для обеспечения жесткого соединения вала коробки передач и шестерни. Она находится на ступице, а с внешней стороны соединяется с вилкой коробки передач. Блокировочное кольцо синхронизатора необходимо для синхронизации частоты вращения при помощи силы трения, оно препятствует замыканию муфты до того момента, пока вал и шестерня не будут иметь одинаковую скорость.

Внутренняя часть кольца имеет форму конуса. Чтобы увеличить поверхность соприкосновения и снизить усилие при переключении скоростей используются многоконусные синхронизаторы. Помимо одиночных применяются и двойные синхронизаторы.

Двойной синхронизатор помимо конического кольца,

www.autoglim.ru

Принцип работы синхронизатора КПП | MotorMania

На чтение 3 мин. Просмотров 541 Опубликовано

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

Если бы в механической коробке передач автомобиля не было бы синхронизатора, то каждое переключение передач сопровождалось бы сильным шумом и чувствительным ударом. При этом водитель должен угадать скорость вращения шестеренок каждой передачи, чтобы они совпали. Именно в этот момент необходимо было бы переключать скорости в коробке передач без синхронизатора. Однако в наше время все механические коробки передач оснащены синхронизатором и это облегчает жизнь автомобилистам. В данной статье мы расскажем о принципах работы синхронизатора коробки переключения передач.

Основное назначение синхронизатора КПП

Синхронизатор коробки переключения передач необходим для того, чтобы с помощью синхронизации диапазонов вращения колес и двигателя минимизировать удары по шестеренкам КПП и продлить их срок эксплуатации. Иными словами синхронизатор уравнивает окружные скорости муфты сцепления и шестерни.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

В современных механических коробках передач на легковых автомобилях синхронизатора обязательно присутствует. Однако, зачастую, он установлен только  передачи переднего хода. Задняя передача работает без синхронизатора. Именно поэтому она не включается при переходе на нее на высоких оборотах двигателя.

Переключение передач в КПП без синхронизатора

На грузовых автомобилях и тракторах коробки передач имеют до 15-20 ступеней. В таких коробках передачах не применяются синхронизаторы. Профессиональные водители умеют переключать передачи довольно быстро, чтобы не создавать задержки в работе коробки передач. В целом считается, что механическая коробка передач без синхронизатора намного дольше эксплуатируются по сравнению с КПП с синхронизаторами.

В таблице ниже описан алгоритм переключения передач в КПП без синхронизатора.

ШагОписание
1. Ожидание момента сравнения значения окружных скоростей шестеренок разных ступенейНахождение этого момента важно, чтобы переключиться на другую передачу без рывков и стуков.
2. Быстрый переход на нейтральную передачуОчень быстро выжимается сцепление и производят переход на нейтральную передачу для последующего быстрого перехода на новую передачу. Такой метод называется «двойной выжим».
3. Быстрый переход на более высокую передачуСразу же после перехода на нейтральную передачу, мы быстро выжимаем сцепление и переходим на более высокую передачу. При этом мы увеличиваем обороты двигателя нажатием на педаль акселератора.

Принцип работы синхронизатора

Благодаря синхронизатору шестерни, которые участвуют в переходе с одной передачи на другую находятся в постоянном зацепленном состоянии между друг другом. От этого намного снижается шум от переключения передач, и коробка передач работает стабильнее. Это достигается за счет блокировки шестерней, которые получают крутящий момент от вала, на котором они находятся.

Какие функции выполняет синхронизатор – Синхронизаторы коробки передач что это такое принцип работы

В конструкцию синхронизатора входят:

— ступица, крепящаяся на валу подвижной муфты;

— блокировочные кольца сухарей.

В современных роботизированных механических коробках передач, таких как немецкая DSG, синхронизатор управляется электроникой и сервоприводами. Благодаря этому на переключение передач тратится всего восемь миллисекунд.



[youtube url=»https://www.youtube.com/watch?v=CIxuNKXZFbM» width=»560″ height=»315″]



motormania.ru
