Как заменить щетки: замена резинок на бескаркасных дворниках

Как заменить щетки в стиральной машине своими руками

Электрощетки являются незаменимым элементом в стиральной машине. Если в то время, когда работает машинка автомат, вы слышите характерный треск, то, скорее всего, в вашей конструкции стерлись щетки на моторе. Как поменять щетки в стиральной машине своими руками?

Данную проблему необходимо искоренять по возможности во время её обнаружения, чтобы не усугубить положение стиральной машины. Электрощетки можно приобрести в сервисном центре, либо в специальном магазине.

Содержание

  1. Щетки для электродвигателя
  2. Основное предназначение
  3. Виды
  4. Взаимозаменяемость
  5. Когда нужна замена щеток и какое время их «жизни»?
  6. Помощь по выбору щеток для стиральных машинок
  7. Замена щетки для стиральной машинки своими руками
  8. Отделяем мотор от барабана
  9. Фотографируем очередность работ
  10. Тестируем

Щетки для электродвигателя

Основное предназначение

Щетки являются одной из основных специальных деталей в машине-автомат, отвечающих за контакт.Как заменить щетки: замена резинок на бескаркасных дворниках Электрощетки во время своей работы передают энергию внешней цепи на двигатель конструкции.

Таким образом,  происходит вращение барабана, и за счет этого работает сама машина.

Все щетки для стиральных машин оснащены стальными пружинами и медным контактом, однако есть и отличающиеся элементы, например, прижимная часть.

Виды

Щетки для электродвигателя бывают трех видов:

  1. Угольно-графитовые;
  2. Медно-графитовые;
  3. Электрографитированные.

По отзывам и мнениям специалистов рекомендуется покупать специальные (оригинальные) детали от таких производителей как:

  • Bosch
  • Whirpool
  • Zanussi
  • Beko

Взаимозаменяемость

Бывают такие случаи, когда электрощетки одного производителя могут подходить к машинам автоматом совершенно других брендов. Приведем пример:

Угольная щетка Indesit L C00194594 подходит к большинству стиральных машин-автоматов, таких как Indesit, а так же к стиральным машинам от Bosch, Samsung или Zanussi.Как заменить щетки: замена резинок на бескаркасных дворниках

Универсальные щетки дешевле, чем оригинальные, но и цена сказывается на качестве и характеристиках – щетки могут не подходить по размеру, могут оказаться некачественными и быстро изнашиваемыми.

Конечно, лучше покупать оригинальны детали, чтобы в будущем не попасть на более серьезные деньги.

По проводимым опросам среди владельцев стиральных машин и сотрудникам сервисных центров было выявлено, что основными неполадками и поломками среди стиральных машинок являются модели от производителей Indesit и Ariston.

33% стиральных машин были отданы в ремонт из-за большого количества разных типов неполадок.

Когда нужна замена щеток и какое время их «жизни»?

В большинстве случаев неполадки со стиральной машиной возникают из-за проблем в электродвигателе, который владелец не в состоянии самостоятельно починить. Возможны и неполадки со щетками, ведь они являются расходным материалом, который в отличие от двигателя, вполне возможно починить своими руками без обращения в сервис по ремонту бытовой технике.Как заменить щетки: замена резинок на бескаркасных дворниках

Предположительный срок жизни щеток при достаточно частом использовании стиральной машины   5 лет.
Есть вероятность, что машина прослужит вам намного больше, если использовать её не так часто – тогда срок эксплуатации до 10 лет.

Щетки для стиральных машин изготавливают из непрочного мягкого материала, поэтому вероятность износиться у них высока, однако их намного легче заменить, чем сам двигатель машины-автомата. Во множестве, случаев как показала практика, электрощетки ломаются достаточно реже, чем, например, другая «важная» деталь агрегата.

Несколько признаков неработоспособности щеток:

  • Остановка стиральной машины, не связанная с проблемами с электроэнергией и напряжением;
  • Появление разных видов шума, таких как стук или треск, во время работы стиральной машинки;
  • Плохой отжим белья, по которому можно определить проблему со снижением мощности двигателя;
  • Неприятный запах, похожий на паленую резину или нагретый пластмасс, одним словом – гарь;
  • Сбой программы.Как заменить щетки: замена резинок на бескаркасных дворниках
    Можно определить по коду ошибки на электронном табло.

Если у вас появился один из вышеперечисленных признаков, то следует срочно менять щетки в двигателе агрегата.

Если вы хотите предотвратить проблемы такого характера в будущем, рекомендуем изучить инструкцию по стирке и придерживаться ее.

Советы по эксплуатации машины

1) не стоит перегружать барабан вещами под завязку –  лучше равномерно произвести нагрузку  по стирке;

2) не запускайте стиральную машинку более чем 3 раза подряд;

3)  разделите белье на несколько загрузок, возможно в разные дни.

Помощь по выбору щеток для стиральных машинок

Чтобы не сталкиваться в будущем с проблемами такого рода, требуется правильно и аккуратно обращаться с устройством.

Если вы на 100% уверены в том, что проблема в машинке назревает из-за щеток, то следует незамедлительно их заменить на новые. Возможно, вы не знаете, какие щетки вам нужны. В этом вам помогу специалисты в специальных магазинах, вам всего лишь нужно знать модель своей стиральной машины, или просто принести испорченную щетку.Как заменить щетки: замена резинок на бескаркасных дворниках

Не рекомендуем покупать элементы конструкции, которые уже были использованы до вас. Намного легче и куда безопаснее купить новую деталь, нежели оплачивать незамедлительный новый ремонт вашей стиральной машине.

Несколько советов по выбору щеток:

  • Лучше всего покупать оригинальные щетки для своего электродвигателя от одного производителя. Естественно, вы можете использовать и универсальные детали, однако это может повлечь за собой более тяжелые проблемы с вашей бытовой техникой в будущем.
  • Так же не менее важный факт, если у вас испортилась одна электрощетка (из двух), то вам придется менять их обе. Щетки должны быть полностью одинаковыми по состоянию.
  • Рекомендуем своевременно проверять детали на наличие скрытых дефектов.

Поменять щетки на самом деле не составит труда, поэтому большинство владельцев машин-автоматов собственными руками пытаются чинить их.

Замена щетки для стиральной машинки своими руками

Щетки – это деталь, которая считается расходной из-за ее изнашиваемости, поэтому она нуждается в своевременной замене.Как заменить щетки: замена резинок на бескаркасных дворниках В большом количестве стиральных машин разных моделей и брендов достаточно снять лишь заднюю панель для замены щеток, но есть и такие модели ,которые требуют полной разборки.

Бывают и такие конструкции, в которых невозможно подобраться к мотору даже при полной разборке, поэтому необходимо отвозить  свою машинку в сервисный центр, где произведут разборку двигателя и замену электрощеток. Заранее подготовьте инструменты перед разборкой стиральной машины и установки новых щеток.

Отделяем мотор от барабана

Основной задачей является отсоединение мотора от барабана. Нужно отключить машину от сети, отсоединить контакты и приступить к работе с мотором. Предварительно убедитесь, что проблема именно в щетках; их износ можно легко обнаружить.

Щетки подлежат замене, если длина использованных стержней на старых щетках от 1,5 до 2 сантиметров.

Замена производится из-за неравномерного износа стержней. Может быть и так, что стержни будут стираться быстрее, поэтому замену необходимо будет проводить через несколько недель.Как заменить щетки: замена резинок на бескаркасных дворниках

Всю свою работу заранее распределите поэтапно, и запишите, либо зарисуйте, а  можете  и сфотографировать. Это поможет вам правильно, ничего не упустив, собрать свою конструкцию и при этом не перепутав детали.

Фотографируем очередность работ

Перед заменой щеток предварительно запомните их местоположение, и в какую сторону расположен скос. Если неправильно их установить, мотор может заискриться.

Снять щетки можно с помощью отверток, после чего осмотрите коллектор мотора.

При обнаружении различных рода дефектов, таких как царапины или просто пыль, их нужно ликвидировать.

Царапины убираются мелкозернистой наждачной бумагой, а пыль можно очистить щеточкой. После этого можно устанавливать новые электрощетки (лучше всего оригинальные), придав их саморезами.

Если вы записывали ход своей работы, то провести обратную сборку вам не составит труда.
После установки щеток, поставьте на место мотор, закрепив его, поставить электропровода и закрыть задней панелью.Как заменить щетки: замена резинок на бескаркасных дворниках

Тестируем

Когда вы уже установили щетки и мотор, их нужно протестировать, чтобы убедиться в их работоспособности и дать новым щеткам притереться к своему месту. Тестировать можно такими способами как:

  1. – включить машину в режиме отжима;
  2. – поставить и запустить самую быструю программу стирки.

Рекомендуем первые 10-15 стирок не перегружать барабан бельем, так как новые щетки стиральной машинки  должны прижиться на своем новом месте.

Проверяйте и меняйте щетки в моторе своевременно и не забывайте, что ваши проверки должны быть регулярными. Смазывайте детали и проводите профилактику конструкции.





ТОП магазинов стиральных машин и бытовой техники:
  •  holodilnik.ru
    – Недорогой магазин бытовой техники.
  • techport.ru — выгодный современный интернет магазин бытовой техники
  • ru.Как заменить щетки: замена резинок на бескаркасных дворниках aliexpress.com— запчасти для стиральных машин

Как заменить щетки в стиральной машине Бош своими руками

Со временем в стиральной машине Бош стираются щетки электромотора, и это становится причиной поломки двигателя. Вы можете отдать машину в ремонт, а можете попытаться самостоятельно устранить поломку.

Сам ремонт занимает немного времени, больше уходит на то, чтобы достать мотор из корпуса СМ.

Причины и признаки неполадки

Электрощетки служат для того, чтобы передавать напряжение на обмотки ротора, тем самым приводить двигатель в действие. Изготавливаются они из мягких материалов, которые хорошо пропускают электричество, однако быстро стираются. Хотя и здесь есть своя хитрость.

Мягкий материал щеток защищает якорь мотора от повреждений. Преимущество в том, что заменить щетки в разы дешевле, чем якорь.

Срок службы зависит от частоты использования стиральной машины, а также соблюдений правил эксплуатации.Как заменить щетки: замена резинок на бескаркасных дворниках

Симптомы неисправности

Как понять, что нужна замена угольных щеток в стиральной машине Bosch?

Если у вас современная машина с системой самодиагностики, то на табло может высветиться код ошибки Е02. Однако о неисправности можно догадаться по внешним признакам:

  • Потеря мощности. Барабан не набирает должной скорости оборотов.
  • При полном износе щеток слышится шум и потрескивание.
  • Стиралка останавливается посреди процесса. Скорее всего, мотор не работает, щетки износились.
  • Чувствуется горелый запах.

Для замены выбирайте щетки, которые точно подходят модели вашей СМА. Неправильный выбор приводит к поломке электродвигателя. Возьмите старую деталь и покажите продавцу.

Далее рассмотрим, как снять и заменить щетки на стиральной машине Бош.

Поэтапная работа

Подготовьте вашу СМ к ремонту: отключите ее от сети и коммуникаций, отсоединив заборный шланг, слейте из него воду. Выкрутите сливной фильтр — он располагается за люком, внизу передней панели.Как заменить щетки: замена резинок на бескаркасных дворниках Достаньте фильтр и слейте воду, предварительно подставив емкость.

Теперь отодвиньте машину, обеспечив себе доступ к задней панели. Начинайте снимать двигатель:

  • Крестовой отверткой открутите винты по периметру задней крышки.
  • Снимите панель и отставьте в сторону.
  • Мотор располагается под баком стиралки. Чтобы до него добраться, нужно убрать приводной ремень. Потяните слегка вперед, одновременно прокручивая шкив барабана.

  • Сфотографируйте проводку двигателя для дальнейшего подключения.
  • Отсоедините все провода.
  • Выкрутите болты (их обычно от трех до четырех штук), которые фиксируют мотор.

  • Потяните слегка на себя и вытащите мотор из СМА.

Замена щеток

Многих интересует, где находятся щетки в стиральной машине. Располагаются они по бокам корпуса мотора.

Об износе щеток может говорить внешний вид двигателя. Он будет покрыт графитной пылью — именно тем материалом, из которого изготовлены элементы.Как заменить щетки: замена резинок на бескаркасных дворниках

После того, как вы отыскали щетки, отсоедините клемму провода. Затем нажмите на контакт, опустив его вниз. Потяните за край пружины и вытащите деталь.

Чтобы установить новые элементы, поместите их в гнездо, сжав пружину. Теперь отпустите контакт и подсоедините провод. Осталось установить мотор на место, чтобы как следует притереть щетки электродвигателя.

После замены запустите процесс стирки, выбрав длительный режим, чтобы все детали притерлись. Для этого не нужно надевать приводной ремень. Запуск проводится в тестовом режиме.

Сначала вы можете услышать шум, но со временем это пройдет. Ремонт окончен, вы отлично справились с задачей.

А для тех, кто только собирается заняться самостоятельным ремонтом, видео по теме в помощь:

Как заменить угольные щетки двигателя на кофемолке Makita: eReplacementParts.

Как заменить щетки: замена резинок на бескаркасных дворниках com

Щетки сгорели? Пришло время исправить ситуацию. Независимо от того, являетесь ли вы мастером-механиком или шлифовщиком в гараже, eReplacementParts.com предоставит детали, процедуры и факты, необходимые для бесстрашного ремонта того, что вас подводит.

Щетки двигателя трутся о коллектор на якоре кофемолки. Они отвечают за передачу электричества на вращающийся якорь. Поскольку они сделаны из углерода, щетки двигателя изнашиваются при нормальном использовании. В этой статье приведены пошаговые инструкции по снятию и установке угольных щеток двигателя на шлифовальной машине Makita.

Начнем. СНЯТИЕ УГОЛЬНЫХ ЩЕТОК [верх] 1. Снимите боковую рукоятку.

Отвинтите и снимите боковую рукоятку с кофемолки.

2. Снимите защитный кожух.

Ослабьте стопорный винт на защитном узле.

Поверните узел защитного кожуха, чтобы отсоединить его от корпуса.Как заменить щетки: замена резинок на бескаркасных дворниках

Снимите защитный кожух с кофемолки.

3. Снимите заднюю крышку.

Снимите (1) винт с задней крышки.

Сдвиньте заднюю крышку с корпуса двигателя.

4. Отсоедините пружины щеток.

С помощью отмычки (осторожно) поднимите пружину щетки с задней стороны угольной щетки двигателя.

Переместите пружину щетки рядом с моторной щеткой (против держателя щетки).

5. Снимите угольную щетку двигателя.

Отсоедините провод щетки от клеммы на держателе щетки.

Выдвиньте моторную щетку из щеткодержателя.

Повторите этот шаг, чтобы снять вторую щетку (на противоположной стороне кофемолки).

УСТАНОВКА НОВЫХ УГОЛЬНЫХ ЩЕТОК [вверх] 6. Установите угольные щетки.

Установите новую щетку двигателя в щеткодержатель.Как заменить щетки: замена резинок на бескаркасных дворниках

Подсоедините провод щетки к клемме на держателе.

Повторите этот шаг, чтобы установить вторую угольную щетку (на противоположной стороне кофемолки).

ПОВТОРНАЯ СБОРКА УСТРОЙСТВА [вверху] 7. Снова установите пружины щеток.

Используйте отмычку, чтобы переместить щетку относительно щетки двигателя.

Повторите этот шаг, чтобы повторно задействовать пружину второй щетки.

8. Установите на место заднюю крышку.

Визуально осмотрите провода на наличие потенциальных «точек защемления» и при необходимости отрегулируйте/подверните провода.

Наденьте заднюю крышку на корпус двигателя.

Закрепите заднюю крышку винтом.

9. Установите на место защитный кожух.

Установите защитный кожух на кофемолку.Как заменить щетки: замена резинок на бескаркасных дворниках

Поверните защитный кожух, чтобы зацепить монтажную пластину.

Закрепите кожух винтом (1).

10. Установите на место боковую рукоятку.

Установите боковую рукоятку на кофемолку.

Затяните боковую рукоятку до упора.

Вы не можете оценить хорошо выполненную работу, если только вы не сделали ее сами. (Что вы и сделали.) Теперь вы можете положить эту ценность обратно в свой карман. (Или в свой бизнес.) Вы не только усовершенствовали свою кофемолку за долю стоимости замены; вы расширили свои навыки далеко за пределы повседневной рутины.

Найдите здесь свою следующую работу. [вершина]

Учебное пособие по замене щеток двигателя легкого веса – Магазин Singer Featherweight

Сегодня мы узнаем о замене щеток двигателя. Хотя их часто упускают из виду, угольные щетки являются важным элементом электродвигателя.Как заменить щетки: замена резинок на бескаркасных дворниках Важно не только знать о щетках двигателя в двигателе Featherweight, но и знать, что искать при замене, также может помочь в долговечности вашего двигателя. Итак, давайте погрузимся!

НОВОСТИ!  Теперь у нас есть эксклюзивная моторная щетка для вашего Singer Featherweight 221 или 222: идеального размера, формы и надлежащей плотности углерода для оптимальной работы двигателя… как у винтажных оригиналов!

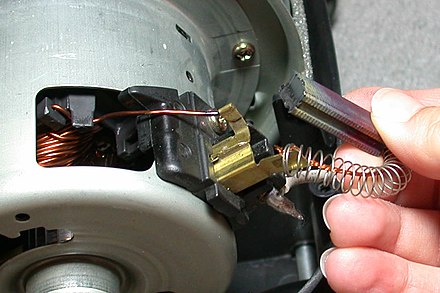

Угольная щетка, также известная как моторная щетка, представляет собой небольшой угольный блок, который проводит электрический ток между неподвижными проводами, статором (изображение A ниже) и вращающимися проводами 9.0195 (изображение B) , который является Арматурой (изображение C) .



Изображение A

Изображение B (наконечник отвертки направлен на вращающиеся провода)


Изображение C 9022 3

Изображение D

Используется пружина чтобы протолкнуть щетку вниз с нижней стороны винта с головкой двигателя к коммутатору (рис.Как заменить щетки: замена резинок на бескаркасных дворниках D выше) . Простое объяснение состоит в том, что электрический ток проходит цикл между статором и якорем, заставляя двигатель вращаться.

Угольные щетки двигателя находятся под болтами двигателя. Один винт с головкой под ключ расположен сверху, а другой снизу двигателя.

Доступ к колпачковому винту двигателя в нижней части двигателя осуществляется через отверстие в нижней части машины.


Для замены нижней щетки двигателя снимать двигатель не требуется, если выполняются следующие действия:

1. Переверните машину на бок .

2. Найдите колпачковый винт двигателя в нижней части двигателя внутри отверстия на нижней стороне тренажера Featherweight.



ПРИМЕЧАНИЕ. При замене щеток двигателя обе щетки двигателя необходимо заменять одновременно, чтобы обеспечить надлежащий баланс контакта с коллектором.

При проверке щеток двигателя снимите винты с головкой сверху и снизу двигателя с помощью отвертки Safety Vera.Как заменить щетки: замена резинок на бескаркасных дворниках Будьте очень осторожны при откручивании оригинальных крышек двигателя. Они сделаны из бакелита и со временем могут стать очень хрупкими. Если у вашего мотора отломилась бакелитовая крышка, у нас есть еще одно руководство по ее снятию, а также мы предлагаем сменные крышки. Вы можете найти руководство по винтам с головкой щетки двигателя здесь.

Копии колпачков доступны только для колпачка 3/8″ (измеряется поперек резьбы). требуется размер, и замена ограничена винтажным оригинальным запасом. (Нажмите здесь, чтобы узнать о наличии или подписаться на уведомление о наличии на складе винтов с крышкой двигателя большего размера.)

После снятия крышки щетки осторожно вытяните щетку из двигателя с помощью прилагаемой пружины. Иногда угольный блок отрывается от пружины и остается внутри двигателя. Это довольно распространено, если на щетке есть масло, смазка или нагар. В этом случае возьмите тонкий пинцет за конец угольного блока и вытащите его.Как заменить щетки: замена резинок на бескаркасных дворниках Если угольная щетка сидит в валу так туго и не снимается даже пинцетом, то мы предлагаем отправить ваш мотор к нам на настройку и сервис. Чтобы достать эти щетки, нужно полностью открыть двигатель. Из-за всей старинной и тонкой проводки внутри двигателя мы не рекомендуем открывать двигатель Featherweight без предварительного опыта работы с электродвигателями.

После снятия щеток двигателя проверьте их размер и состояние. Они должны быть от 1/4 до 1/2 дюйма в длину и не содержать маслянистых остатков.

Сняв щетки, очистите трубки щеток и любые нагары на коллекторе. Для этого смажьте очень, очень небольшим количеством медицинского спирта кончик ватной палочки и очистите трубку, протирая края и прижимая ее до упора к коллектору.

Это единственный случай, когда мы рекомендуем использовать медицинский спирт рядом с Featherweight, потому что это может повредить прозрачное покрытие на машине. Держите алкоголь подальше от всех окрашенных поверхностей при выполнении этой задачи.Как заменить щетки: замена резинок на бескаркасных дворниках

Поверните шкив двигателя, одновременно нажимая на коллектор, так как это очистит большую часть любого накопления нагара.

Предыдущие сменные угольные щетки двигателя были несовместимы по размеру, плотности, кривизне и фактически варьировались от партии к партии от производителя. Неправильный размер щетки приводит к слабому или неравномерному контакту с коллектором. Угольная щетка с мягкой плотностью вызывает преждевременный износ и не обеспечивает эффективной передачи электрического тока. Неправильная кривизна щетки вызывает неравномерный контакт с коллектором, что часто приводит к громкому и дребезжащему двигателю.

Хорошие новости! Высококачественные моторные щетки Featherweight в настоящее время производятся, и их можно отличить от любых других по расположению FWS сбоку.

Эти новые сменные моторные щетки Featherweight Shop (FWS) разработаны с учетом долговечности мотора Featherweight и ухода за ним.Как заменить щетки: замена резинок на бескаркасных дворниках

Характеристики угольных щеток FWS:

  1. Правильная плотность углерода
  2. Точный размер (как у оригинальных угольных щеток, когда Featherweights были новыми)
  3. Кривизна
  4. математически точна по кривой коллектора, обеспечивая постоянный и надлежащий контакт.
Все эти функции обеспечат более плавную, быструю и эффективную работу двигателя Featherweight, давая вам уверенность в том, что ваш двигатель будет иметь наилучший уход и долгий срок службы, пока вы будете вшивать его в следующее поколение.


Ниже приведено сравнение моторной щетки The Featherweight Shop (вверху), оригинальной моторной щетки (в центре) и старой щетки более низкого качества (внизу). Щетки двигателя прослужат годы или даже десятилетия, если двигатель правильно обслуживать.

Если щетка двигателя в Featherweight слишком короткая, замасленная или на ней есть нагар, самое время ее заменить.

Моторные щетки всегда продаются в комплекте, так как для обеспечения надлежащего баланса их необходимо заменять одновременно.Как заменить щетки: замена резинок на бескаркасных дворниках
