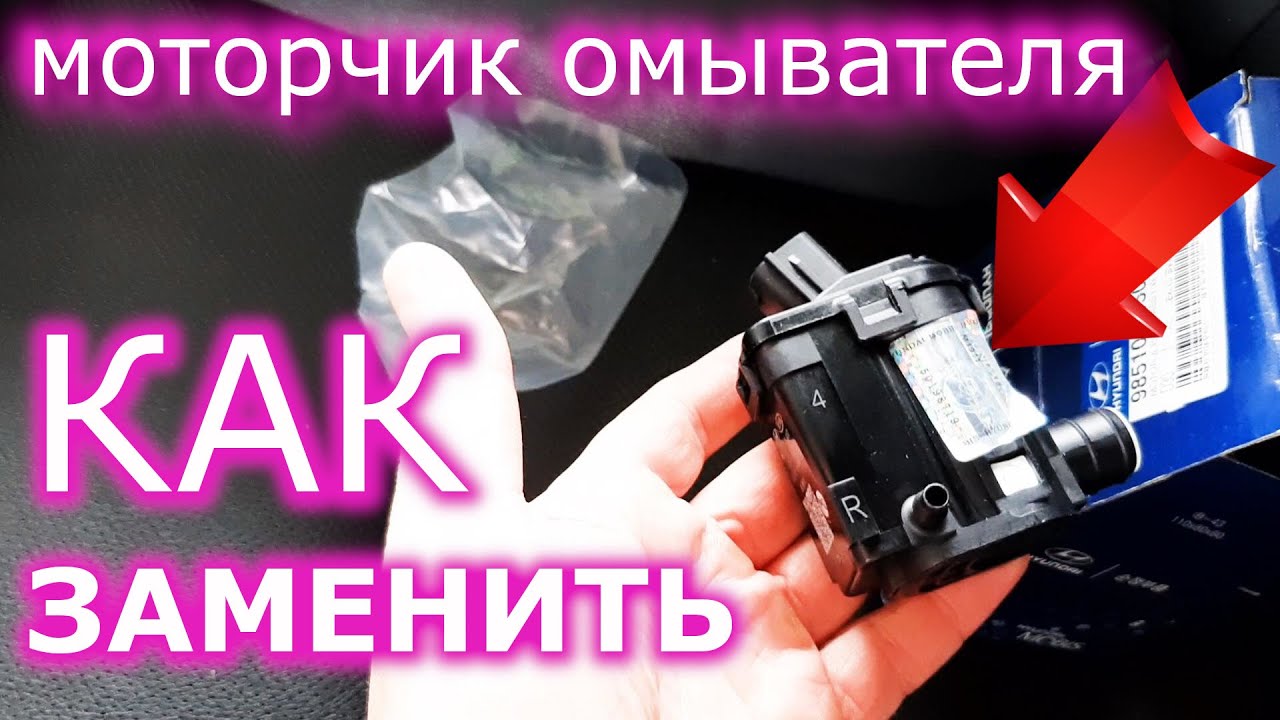

Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Содержание

Замена моторчика омывателя Форд Фокус 3 при ремонте лобового стекла в Санкт-Петербурге

Омывающая система предназначена для обеспечения очистки лобового и заднего стекла от различных загрязнений, возникающих в процессе эксплуатации при разных погодных и дорожных условиях. Главной составляющей частью данного механизма является электрический мотор малых размеров. Его назначение заключается в заборе моющего вещества из накопительного бачка и нагнетания его к исполнительным органам. С помощью данного комплекса производится поддержание ветрового стекла в чистом состоянии. Работа этого механизма осуществляется эффективно независимо от времени года и характера погоды.

Строение омывательного узла

Эта система обеспечивает комфортное и безопасное вождение транспортного средства, посредством улучшения обзорности фронтового стекла. Система обмывки содержит в своем составе такие комплектующие компоненты:

  • бак хранения омывающей жидкости;
  • приводной моторчик;
  • функциональные распылители;
  • соединительные трубопроводы.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Структура сервопривода

Данная составная единица отвечает за работоспособность всей системы и заключает в своем составе следующие элементы:

  • пластиковый корпус;
  • порт подключения электрического питания;
  • щетки;
  • статор с обмоткой;
  • заборный и напорный патрубок.

Принцип работы

В процессе эксплуатации машины Форд Фокус 3 происходит интенсивное загрязнение лобового и заднего стекол. Характер засорений может быть разным и зависит от дорожной обстановки и погодных условий.

В случае обнаружения водителем некорректного состояния лобового стекла, он воздействует на кнопку включения омывающего механизма. При этом осуществляется подача управляющего напряжения моторчику. Далее путем периодичного изменения полюсов магнитных полей обмотки осуществляется вращение якоря и привод насоса, производящего привод насосного устройства. Оно смонтировано в одном корпусе корпусной частью.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Затем насосный узел закачивает из бака жидкость и нагнетает ее по трубопроводам, к распылительным элементам, совершающим подачу омывающего средства. В качестве него используется специальное средство, способное устранять различные загрязнения. Воду в качестве очищающего средства применять нецелесообразно по причине малой эффективности в очистке большинства загрязнений. После попадания жидкости на стекло щетки дворников осуществляют очищение поверхности ветрового стекла.

Замена моторчика омывателя Форд Фокус 3: предпосылки

Признаки возможных неполадок, указывающих на необходимость замены электромотора омывателя Ford Focus 3, бывают следующие:

  • отсутствие подачи омывающего средства;
  • при включении механизма наблюдается неравномерный выход рабочей жидкости;
  • образование течей в месте расположения бачка и соединительных магистралей;
  • запуск системы не сопровождается соответствующим звуком работы моторчика.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Причины неполадок моторчика омывательного узла Форд Фокус 3 обычно таковы:

  • не подается электрическое питание к сервоприводу;
  • в бачке закончилось моющее средство;
  • выход из строя сальника электромотора, отделяющего его от насосной камеры;
  • попытки самовольного любительского ремонта;
  • коррозия втулок и щеток моторчика;
  • заклинивание вала якоря приводного устройства;
  • отказ либо несвоевременное проведение предупредительных обслуживаний.

Диагностические мероприятия

Такого рода манипуляции следует проделывать при помощи профессионалов авторизованных технических центров с использованием необходимого оборудования и приборов. Это дает возможность определить присутствующие технические недочеты.

Совершение проверочных процедур начинается с выполнения наружного контроля состояния бачка, магистралей и кабелей питания для выявления физических повреждений деталей и соединений.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Далее производится проверка параметров работоспособности моторчика омывателя. С этой целью сервисные мастера осуществляют освобождение штекера питания, и подсоединяют специализированное диагностическое устройство. Проделывание этих действий позволяет определить вероятные дефекты либо некорректные функциональные показатели.

Затем квалифицированные техники выполняют демонтаж моторчика с насосом омывающего узла и монтируют его на специальную стендовую установку. Потом производится подключение к входному и напорному патрубкам проверочных трубопроводов для совершения имитации рабочего цикла. Эти действия дают возможность выяснить производительность накачивающего органа и правильность его функционирования.

После этого опытные электрики производят проверку блока предохранителей и пользовательского интерфейса запуска омывающей установки. Также технический персонал осуществляет обследование остальных комплектующих элементов на соответствие рекомендуемым параметрам.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Замена омывателя лобового стекла Фокус 3

Данные восстановительные операции нужно выполнять путем обращения к профильным механикам сервисных станций. Эти заведения характеризуются хорошим техническим обеспечением, позволяющим выполнять процедуры должного качества.

В случае наличия технических проблем с работой моторчика омывателя, профильные техники производят размещение автомобиля Форд Фокус 3, и осуществляется снятие колеса и подкрыльного защитного кожуха. Далее выполняется слив омывающего средства, и отсоединение от насоса провода питания. Потом совершается освобождения фиксатора и извлечение сервопривода. Насосное устройство с моторчиком помещены в один корпус, и закреплены внутри композитным литым материалом. При присутствии проблем с питанием сервисные электрики могут провести замену провода подачи энергии.

Также опытные электронщики обследуют контролирующее устройство БСМ, представляющее собой плату с микросхемой и электронной аппаратурой.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла Данное устройство функционирует отдельно от ЭБУ и отвечает за работу омывателя, магнитолы и другого периферийного оборудования. При следах окисления либо замыкания выполняется замена необходимых элементов.

Приводной моторчик и насосный компонент выполнен в виде неразборной конструкции, и не могут быть подвергнуты традиционной разборке. Для осуществления восстановительных мероприятий опытные сервисные механики совершают работы по замене сервопривода. С этой целью проводится очистка посадочного отверстия и замена уплотнительной манжеты и монтирование нового устройства.

Рекомендуется осуществлять монтаж оригинального моторчика омывателя для исключения вероятных проблем и нормальной работы омывающей системы. В качестве временного решения проблем с сервоприводом могут устанавливаться альтернативные элементы с последующей их заменой оригинальными частями.

Купить нужную деталь можно посредством посещения специализированных сервисных центров.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла Имеющиеся здесь квалифицированные сотрудники проведут консультативную поддержку по возникающим вопросам, и окажут помощь в подборе требующегося моторчика омывателя. Все реализующиеся детали имеют оригинальное происхождение. Поставки запчастей производятся официальными представителями производителя.



Замена моторчика омывателя лобового/заднего стекла. — Ремонт

  1. 17.02.2013, 23:52 #1

    Мнения в похожих темах разные, поэтому хочу внести ясность. К официалам ехать не хотелось, бампер снимать — тоже не улыбалось, решил пойти по более легкому пути. Лучше это делать на яме, хотя можно обойтись и без неё. Надо снять пластиковую защиту, которая стоит в колесной арке правого колеса. Снимаем колесо, откручиваем болты, которые держат пластиковую защиту (ключ — звездочка). Пластиковая защита ещё крепится к защите картера, это то, что лучше откручивать из ямы, но если ямы нет, можно просто лечь, подстелив что-нибудь. Открутили все болты, снимаем аккуратно защиту, сначала вниз, потом на себя.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла И видим довольно немаленький бачок стеклоомывателя.

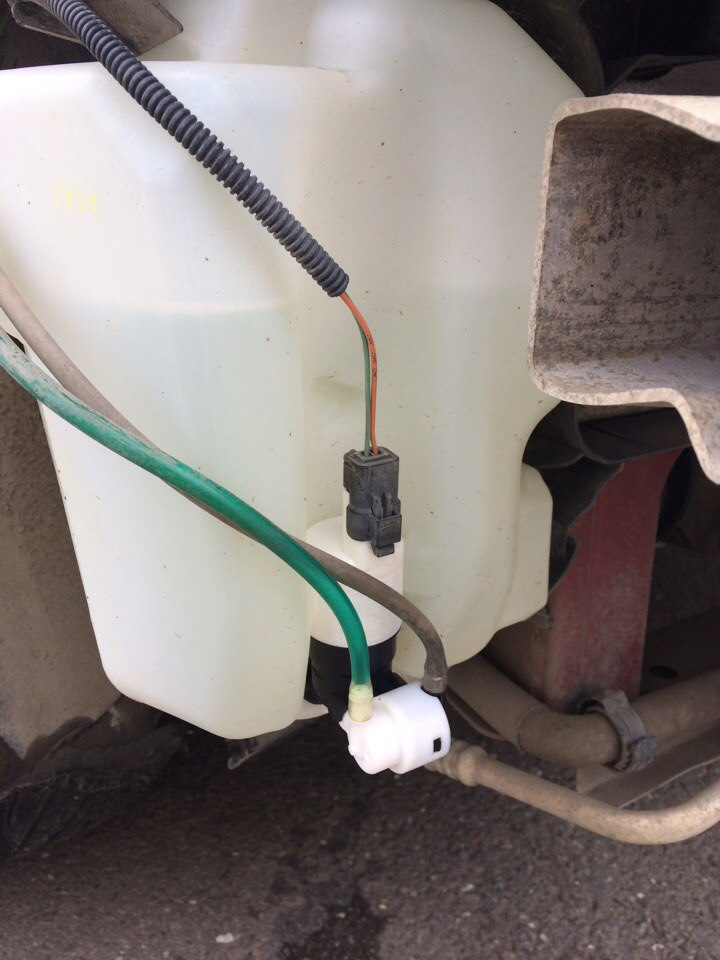

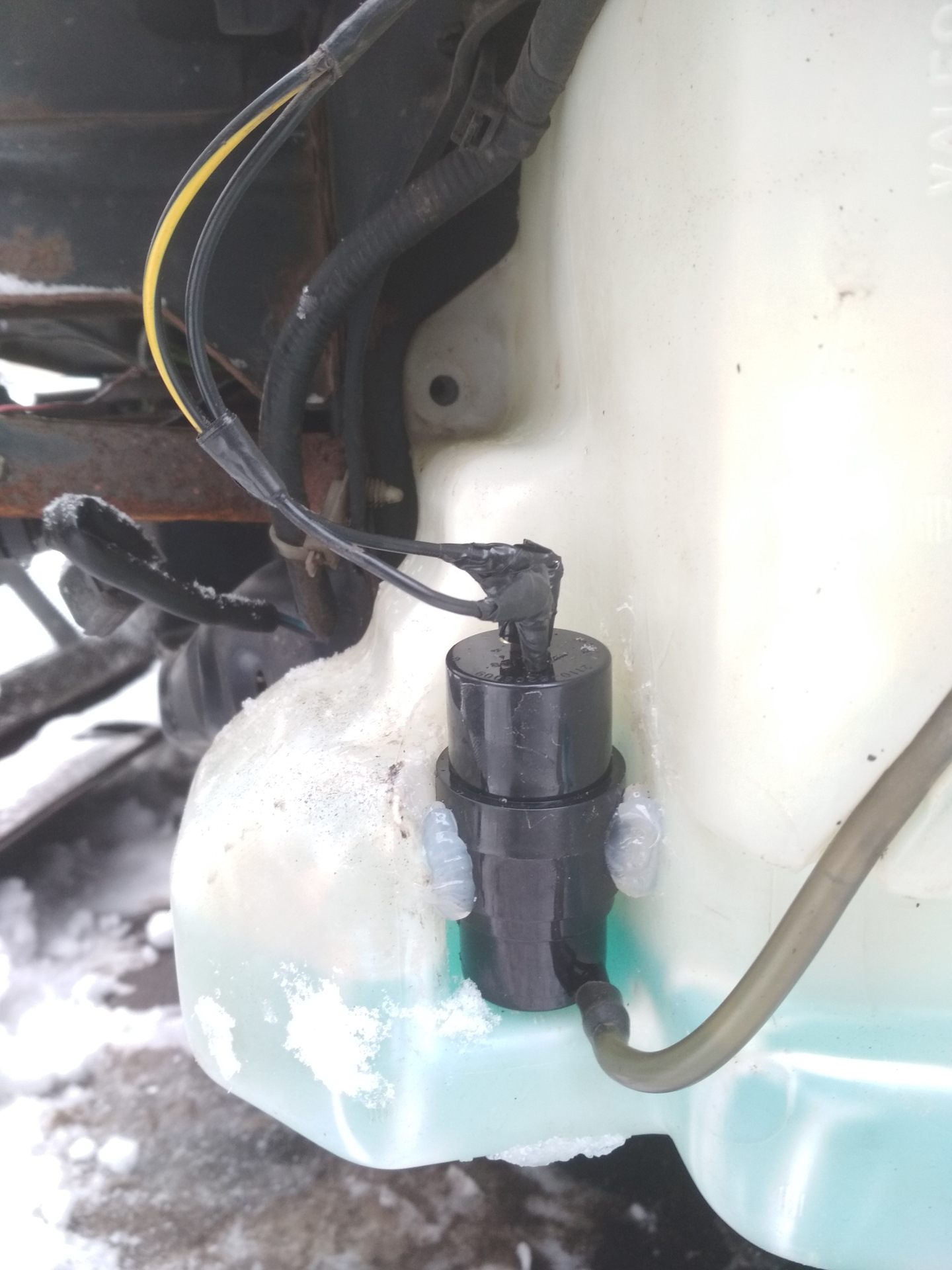

    Теперь надо слить омывайку. В самом низу бачка стоит сам моторчик, от него отходит 2 шланга (на лобовое и заднее стекло). Шланги эти одеваются на штуцера моторчика, и фиксируются при помощи пружинных скоб, которые одеваются сверху. Скобы разного цвета(белая и черная).

    Отверткой поддеваем скобу с ближайшей удобной стороны, пытаемся приподнять её. Скоба приподнимается легко с одной стороны. В образовавшееся отверствие вставляем отвертку, приподнимаем всю скобу(она приподнимается миллиметра на 4-5). Всё. Можно снимать шланг со штуцера. Сливаем таким образом омывайку. Потом можно отсоединить второй шланг. Принимаемся за моторчик. Я его аккуратно пальцами приподнимал вертикально вверх. Дело в том, что моторчик просто вставляется в бачок омывателя, и никак не крепится к нему,и не фиксируется жестко. В бачке есть отверствие, там стоит резиновая уплотнительная втулка, и моторчик просто вставляется в эту втулку. Чтобы снять, надо тянуть моторчик вертикально вверх , слегка отклоняясь вправо.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла
    Сантиметра 4. И он выходит из своего гнезда. При этом придется слегка, буквально на пол-сантиметра отжать боковую часть бампера, изнутри, чтобы моторчик вылез из своего гнезда. Теперь видно, что моторчик имеет 2 штуцера, черный и белый, на отходящих шлангах фиксирующие скобы так-же имеют соответствующую маркировку, чтобы не перепутать подачу жидкости.

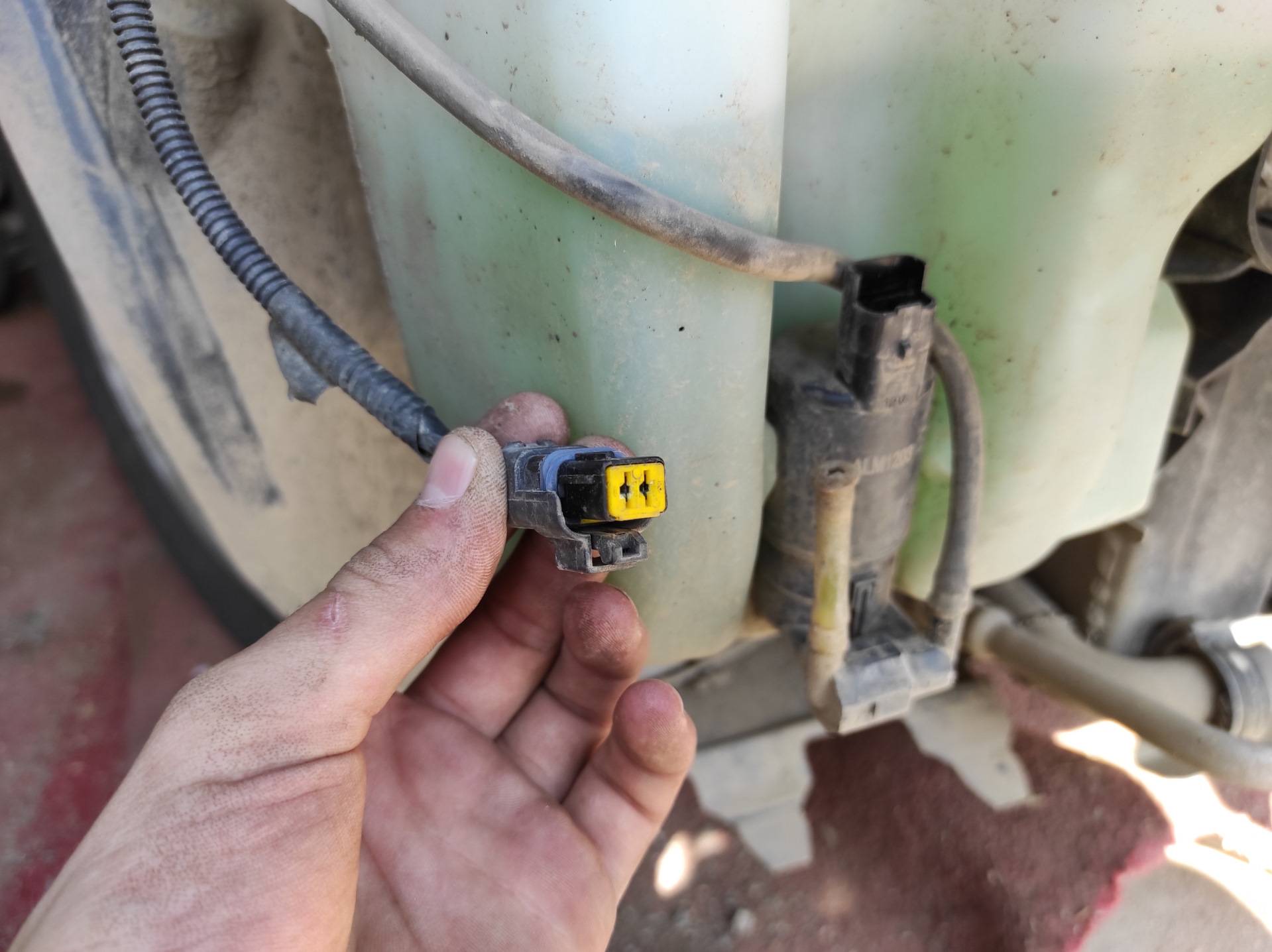

    Питание отсоединяем (там есть небольшая защелка, её надо поддеть) и снимаем разъём питания. Питание — 2 провода. Понимаю так, что здесь подаётся питание с изменяемой полярностью, соответственно, моторчик будет крутиться в разных направлениях, подавая таким образом, или на лобовое, или на заднее стекло. Когда моторчик снял полностью, услышал внутри характерное пластмассовое цокание. Думаю, это шарик обратного клапана, отсекающий подачу жидкости в один из штуцеров при работе насоса. (Если я не прав, поправьте меня).

    Вот и вся работа. Сборка — в обратной последовательности. Очень-очень неспешно — 3 часа заняла у меня вся работа.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

    PS. Описанное относится только к омывателю лобового/заднего стекла. Омыватель фар (у кого он стоит), находится в более неудобном, на мой взгляд, месте.
    Последний раз редактировалось Ром и к; 18.02.2013 в 00:36.


  2. 22.09.2020, 21:06 #2

    Лопнул корпус моторчика омывателя. Через дырку решетки противотуманки увидел лопнувший корпус и течь. Не могу разобраться, какой моторчик нужно заказать и вытяну ли я его не снимая бампера так же, как в предыдущем описании?

  3. 20.10.2020, 22:24 #3

    Пока делали антикорозийку я решил воспользоваться моментом и поменять лопнувший по корпусу насос омывателя фар, отгибаем локер и крепим его к стойке, достаем решетку противотуманки, через решетку отсоединяем подвижное сочленение в виде трубки от насоса, скобочки снимать аккуратно, чтобы не улетели куда нить, сам насос не трогаем,потом обязательно снять фишку,потому как фишка упирается в бачек и не дает выйти насосу из чрева бачка,насос слегка прокручивая и покачивая вынимаем из резинки уплотнительной, обратно так же, насос на место , трубку на место и потом фишку одеваем, я для фишки и скобочек применял хиругические зажимы, руки поцарапаны.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Как заменить приводной двигатель стиральной машины Maytag, если ваша стиральная машина не перемешивает или не сливает воду

Если ваша стиральная машина Maytag не перемешивает или не сливает воду, двигатель, приводящий в действие эти шаги, может быть сломан. Это приводной двигатель, который приводит в действие трансмиссию и сливной насос. Чтобы заменить деталь, закажите сменный приводной двигатель (деталь № 12002351 для большинства моделей Maytag) и выполните следующие действия.

1. Отключите стиральную машину от сети.

Пока вы снимаете старый приводной двигатель и устанавливаете новый, вы будете отсоединять провода. Отключите стиральную машину от сети еще до того, как вы приступите к работе, чтобы отключить стиральную машину от источника питания и обезопасить себя от поражения электрическим током.

2. Снимите переднюю и нижнюю часть стиральной машины.

Сначала снимите переднюю панель доступа. Для этого открутите два винта, которые крепят его к корпусу.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла Откиньте нижнюю часть панели, чтобы можно было отцепить верхнюю часть панели от паза. Отложите панель в сторону. Затем наклоните машину назад под углом, чтобы вы могли получить доступ к частям внизу. Убедитесь, что у вас есть устойчивый блок, чтобы держать его под углом во время работы.

Затем снимите два ремня, которые находятся в нижней части машины. Начните со снятия ремня прямого шкива насоса, а затем ремня диагонального шкива трансмиссии. Удалите их вручную, прокатывая шкивы по мере того, как вы поддеваете их за края канавки. После этого снимите шкив двигателя. Это меньший шкив в левом углу. Для начала вставьте шестигранный ключ в отверстие для установочного винта сбоку. Удерживая шкив двигателя на месте, поверните винт, чтобы ослабить его. Не удаляйте его полностью; просто открутить, чтобы не мешало. Затем снимите шкив с вала. Это может быть сложно из-за многолетнего наращивания, но ничто другое не защищает деталь.

Установите стиральную машину обратно.

3.

Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла Снимите и изолируйте двигатель.

Найдите двигатель в переднем левом углу полости корпуса стиральной машины. Приступайте к удалению слоев деталей.

Сначала снимите заземляющий провод спереди. Далее снимаем кожух двигателя. Отвинтите крышку с боковой панели и снимите ее с двигателя. Отложите крышку в сторону.

После этого отсоедините провода, прикрепленные к двигателю. Подденьте их с клемм с помощью плоской отвертки. Вставьте провода обратно в полость в сторону. Затем открутите кронштейн двигателя в нижней части стиральной машины. Всего три винта. Снимите узел, наклонив его вверх и сдвинув вперед, чтобы освободить его от монтажных выступов сзади. Затем вытяните всю сборку. Переверните его вверх дном и начните снимать основу. Протяните руку вниз через вырезы, чтобы снять четыре гайки, крепящие двигатель к нижнему (теперь верхнему) кронштейну. Отложите все гайки в сторону, а затем снимите кронштейн с вала и снимите его.

Наконец, снимите заземляющий провод.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла Новая часть не поставляется с одной собственной, поэтому вам нужно будет переключить ее на новый двигатель.

4. Установите новый двигатель.

Перед установкой двигателя в стиральную машину необходимо собрать окружающие детали.

Сначала переверните двигатель так, чтобы вал выступал вверх, и найдите короткий штифт на одном из углов. Наденьте заземляющий провод на штифт. Далее снова прикрепите основу. Сдвиньте две половины подпружиненного основания вместе, а затем прижмите его к валу и четырем шпилькам в верхней части двигателя. Закрепите его, затянув четыре болта. Переверните двигатель и сориентируйте его так, чтобы сторона нижнего кронштейна с двумя вырезами была обращена к задней части машины. Наденьте скобу на два монтажных выступа на нижней панели и установите всю сборку. Закрепите его, затянув один винт спереди и два винта сзади. Узел двигателя может мешать, когда вы пытаетесь затянуть передний винт, поэтому просто отодвиньте его назад. После этого приступайте к обратному подключению проводки.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла Новый двигатель будет поставляться с новыми переходами проводки, которые вам понадобятся, если у вас более старая машина. Чтобы добавить новую проводку, вытяните провода омывателя вперед из полости кузова и подберите их по цвету. Используйте острогубцы, чтобы плотно прижать каждый провод к соответствующей клемме. Как только все пять проводов будут подключены к своим одинаковым цветам, вставьте черную вилку в гнездо на задней части двигателя. Убедитесь, что вы слышите, как защелкнулись оба фиксатора. Вставьте лишнюю длину проводов обратно в заднюю часть полости корпуса, чтобы они не мешали.

Завершите узел крышкой двигателя. Расположите его так, чтобы выступ совпадал с передней частью боковой панели. Затем опустите крышку так, чтобы она располагалась поверх узла двигателя. Два отверстия на выступе должны совпадать с отверстиями на краю боковой панели. Затяните винт через оба отверстия, чтобы закрепить крышку.

Затем снова закрепите заземляющий провод. Для этого совместите свободный конец с отверстием на краю нижней панели, проденьте винт через оба отверстия и затяните винт.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

5. Соберите стиральную машину.

Сначала снова наклоните машину назад под углом сорок пять градусов, чтобы вы могли легко получить доступ к днищу. Затем снова прикрепите шкив двигателя. Наденьте шкив на вал так, чтобы отверстие для установочного винта находилось на той же стороне, что и плоская панель вала. Он должен выровняться, чтобы винт имел плоскую поверхность, в которую можно вклиниться. Сделайте нижнюю часть шкива на одном уровне с нижней частью вала.

Удерживая его рукой, затяните установочный винт шестигранным ключом.

После этого снова прикрепите два ремня. Начните с большего ремня, который простирается от центрального шкива до угла. Оберните шкив вокруг угловой стороны шкива двигателя (сверху, по большему краю) и как можно большую часть шкива трансмиссии. Поверните шкив трансмиссии, чтобы ремень все больше и больше входил в канавки.

Затем оберните второй ремень вокруг шкива насоса и нижнего кругового края шкива двигателя. Как и раньше, поверните шкивы, чтобы убедиться, что ремень полностью вошел в канавку.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла

Затем осторожно опустите стиральную машину обратно, чтобы она стояла прямо.

Прикрепите переднюю панель. Сдвиньте верхнюю часть в положение, чтобы она зафиксировалась на выступе, а затем наклоните нижнюю часть панели вниз, чтобы она оказалась на одном уровне с передней частью машины. Закрепите его двумя винтами в нижней части панели.

Верните стиральную машину на место и подключите ее к сети. В следующем цикле стирка должна быть не только перемешивающей, но и сливной. Дополнительные руководства по ремонту бытовой техники см. в наших ресурсах на сайте Dan Marc Appliance.

Совместное использование

Как заменить насос стиральной машины с прямым приводом в стиральной машине Whirlpool WP3363394

Если ваша стиральная машина не сливает воду должным образом, то сливной насос является одной из первых частей, которые вы должны проверить. Если деталь сломана или протекает, немедленно закажите сменную деталь WP3363394 для большинства стиральных машин Whirlpool и замените деталь, выполнив следующие действия:

  1. Отключите стиральную машину от сети.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла
  2. Снимите панель управления.  Отвинтите панель и снимите верхнюю отделку. Затем снимите ее, слегка сдвинув вперед к передней части машины, а затем поверните крышку назад.
  3. Снимите корпус стиральной машины с рамы.   Сначала отсоедините переключатель крышки от жгута проводов рядом с панелью управления, а затем подденьте зажимы, которыми корпус крепится к задней стенке стиральной машины. Затем возьмитесь за переднюю часть корпуса под крышкой, наклоните ее вверх и поднимите весь корпус. Насос омывателя теперь будет виден возле пола.
  4. Оттяните хомуты и снимите шланги.  Отсоедините два зажима вокруг помпы и снимите верхний, чтобы он не мешал. Снимите насос с вала двигателя.
  5. Установите сменную деталь.  Выровняйте внутреннюю раму вала с валом двигателя так, чтобы она совмещалась без давления. Верните помпу на место, защелкните нижний зажим, а затем поверните верхний зажим на место и закончите зажимать помпу.Как заменить моторчик омывателя: Как провести диагностику и замену насоса и омывателя лобового стекла Затем наденьте шланги на насос (подключив правильные насосы к отверстиям в правильном порядке) и закрепите шланги на месте с помощью набора плоскогубцев.
  6. Соберите стиральную машину.  Сначала поместите корпус обратно на раму под углом 45 градусов, сдвиньте передний край под выступ, а затем медленно отпустите его обратно на место. Затем снова прикрепите зажимы вверху и подключите переключатель крышки. Теперь вы можете вернуть панель управления на место и заменить оборудование, фиксирующее ее на месте.

Посетите Appliance Express, чтобы узнать больше о процедурах ремонта стиральной машины.
