Как выставить динамометрический ключ щелчкового типа: Как пользоваться динамометрическим ключом: щелчковым шкальным и стрелочным механическим

Как пользоваться динамометрическим ключом

Динамометрический ключ — точный инструмент, обеспечивающий нужный момент затяжки крепежа. Даже при внешнем сходстве большинства “динамиков” с обычной трещоткой, не следует забывать об их различиях. Как и любой сложный измерительный механизм, он требует соблюдения определенных правил эксплуатации и хранения.

Пошаговая инструкция, как выставить динамометрический ключ

Большинство моделей на нашем рынке — щелчковые. Также их называют аналоговыми, механическими или предельного типа. Рассмотрим, как пользоваться динамометрическим ключом щелчкового типа:

1. Разблокируйте фиксатор. Чаще всего он находится в нижней части рукоятки. Попытка установить момент с заблокированным фиксатором чревата поломкой механизма.
2. Шкала динамометрического ключа состоит из верхней и нижней половин. Сначала установите ближайшее значение требуемого момента по основной шкале.
3. Затем установите точное значение по дополнительной шкале.
4. Зафиксируйте положение. Не активированный фиксатор приводит к сбою установок, соединение будет затянуто неправильно.
5. Выполните затяжку соединения до щелчка. Направляйте усилие перпендикулярно рукоятке вдоль плоскости вращения.
6. После срабатывания необходимый момент затяжки достигнут, никаких дальнейших усилий к крепежу прилагать не следует.
7. По окончании работ по затяжке соединений выставьте основную и дополнительную шкалы на “0”. Храните инструмент только в таком состоянии.

Обо всех тонкостях эксплуатации смотрите: как пользоваться динамометрическим ключом видео

Как пользоваться индикаторным ключом?

Работать электронным инструментом проще. Просто выберите систему измерений и выставьте нужный момент на цифровом табло.

При достижении установленного момента загорится световой индикатор, а зуммер издаст громкий звуковой сигнал.

Как работать динамометрическим ключом?

Несколько рекомендаций, которые повысят точность измерений:

Держите ключ посередине рукоятки. Некоторые пользователи считают, что измерительный механизм расположен в головке. Это неверно, в головку установлен обычный трещоточный механизм с храповиком. Неважно, работаете вы механическим или электронным инструментом, вся “магия” сосредоточена в рычаге. Когда вы держитесь за рукоять, усилие распределяется более равномерно. Существуют модели, где положение хвата не играет роли, и производитель всегда это указывает. Они считаются “роллс-ройсами”, стоят дороже и используются на сложных объектах, где не всегда удобно держать ключ за рукоять.

Работайте плавно и медленно. При быстрой затяжке шум цеха или проходящей рядом автострады, работающий компрессор или даже слишком громкая музыка могут заглушить щелчок. А, работая при низких температурах в рукавице или перчатке, легко пропустить момент срабатывания “на руку”.

Затягивайте в определенном интервале. Лучшее восприятие щелчка и высокая точность измерений достигается в интервале 40-80% нагрузочной способности (заявленного диапазона) ключа.

Следите за единицами измерения. Большинство ключей на отечественном рынке измеряют момент в Ньютонах на метр (Нм). Но в документации к ряду британских или американских иномарок бывают указаны экзотические “фунты на дюйм”. Выход №1 — пользоваться электронными ключами, где можно сменить систему единиц. Выход №2 — перевести lb·ft в Нм с помощью онлайн-конвертера или пересчитав самостоятельно. Подсказка: 1lb·ft = 1,4Нм.

Не используйте ключ для срыва крепежа! Для срыва требуется намного большее усилие. Даже для гайки или болта в нормальном состоянии, не говоря уже о ржавых “прикипевших”. И это усилие часто превосходит заявленный максимальный момент инструмента.

Как пользоваться динамометрическим ключом, видео, советы

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

• Тип индикации.
• Предельная величина допустимого усилия.
• Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

• С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
• С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

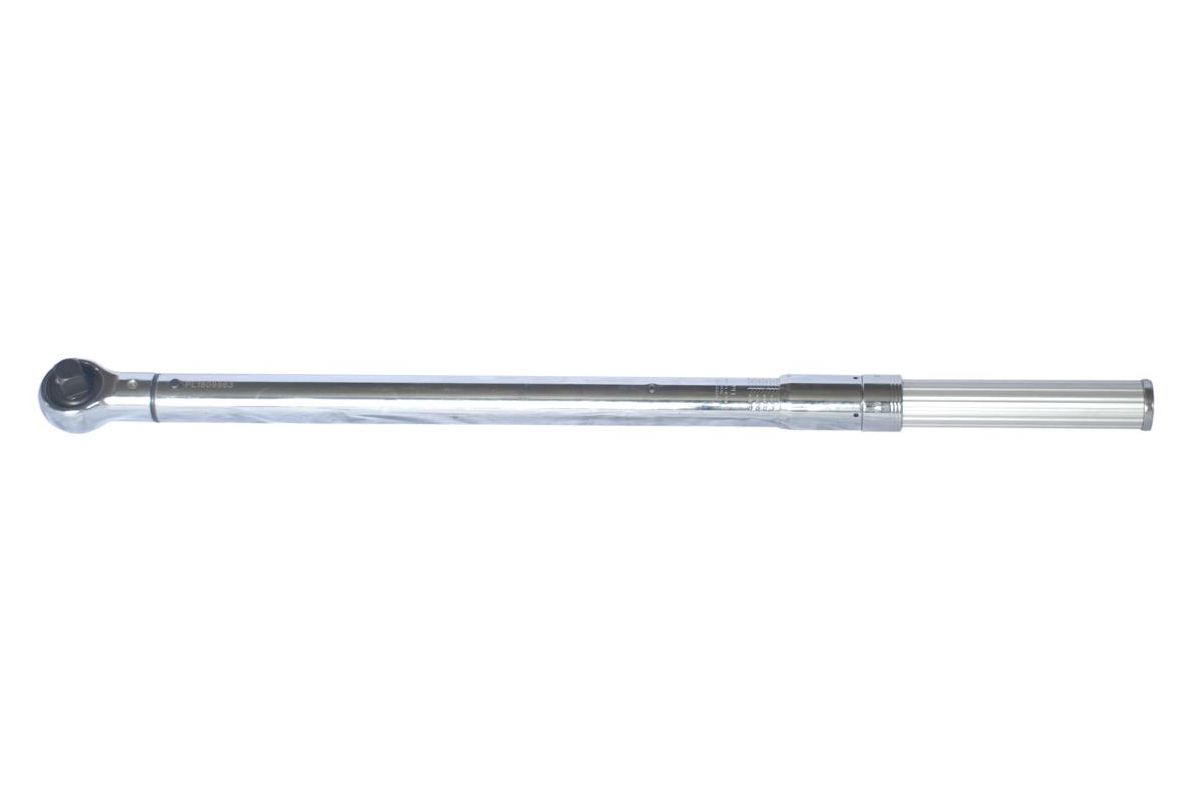

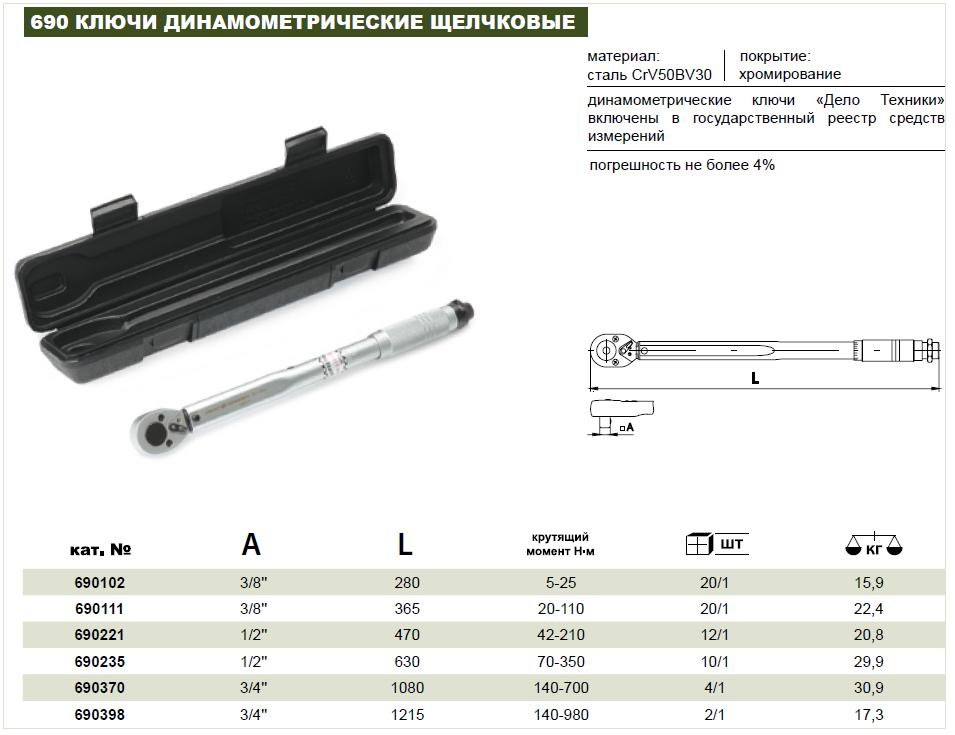

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки.

Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Как пользоваться динамометрическим ключом – инструкции с примерами

Динамометрический ключ представляет собой специальный инструмент, устройство, с помощью которого происходит затягивание болтов и гаек различных узлов и механизмов с требуемым моментом силы. Измеряется такое усилие в Ньютон-метрах (Н·м). Для обеспечения надежной, точной и безотказной работы большинство современных механизмов должно быть собрано с максимальной точностью.

Отклонение дозированного усилия затяжки может негативно сказаться, как на качестве работы узла или механизма, так и на его продолжительности эксплуатации.

Примечание: Существует достаточно много разновидностей данного инструмента от адаптеров для трещотки до стрелочных и электронных устройств. Технология затягивания болтового соединения отличается в зависимости от конкретного типа инструмента.

В этой статье рассмотрим основные типы ключей, а так же особенности работы с данными инструментами.

Сам инструмент представляет собой стержень с рукояткой на одном конце, и с индикаторным механизмом на другом. На рабочем конце рукоятки устанавливается торцевая головка или присоединительное гнездо для рожковой насадки (гаечной либо накидной насадки).

В ключах предусмотрены индикаторные механизмы и регулировочные, как с предохранителем от перетяжки, так и без них.

Далее рассмотрим разновидности динамометрических ключей, которые чаще всего используются в работе. Часто автомобилисты приобретают именно такой ключ из-за высокой точности измерения, прочности и наличием удобной шкалы с настройкой. Таким ключом невозможно перетянуть резьбу, так как предусмотрен предохранитель.

Главное знать, как правильно работать с изделием данного типа. Суть заключается в необходимости заранее выставить нужное значение максимального усилия (момента затяжки).

Далее производится обычное затягивание соединения (болта или гайки) до тех пор, пока не появится хорошо слышимый щелчок.

Данный звук сигнализирует о достижении требуемого параметра.

Особенности использования ключа

Все ключи, которые приобретаются в магазине, должны иметь подробную инструкцию по применению. Производитель должен указать рекомендации по настройке устройства.

Для того чтобы избежать поломки и в полной мере воспользоваться всеми преимуществами приобретаемого устройства для закручивания крепежных элементов с контролем прилагаемой силы следует уделить внимание на нижеприведенные моменты:

1. Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
2. Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
3. Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
4. Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
5. Хранить изделие следует в соответствии с рекомендациями производителя.

Что касается самодельного варианта исполнения конструкции, то она менее прихотливая в применении и хранении. Слабым звеном можно назвать весы, которые восприимчивы к ударам и другому небрежному отношению. Именно поэтому после использования самодельного ключа рекомендуется его разобрать и хранить динамометр в защитном контейнере.

Доброго всем! Расскажите пожалуйста или дайте ссылку на сайт — интересует устройство динаметрического ключа с ограничением по щелчку (ключ типа трещётки, рукоять со шкалой). Спасибо.

Сообщите эл.почту кину схемку принципиальную своих ключей (в принципе все в аналоге) но могут быть незначительные отличия.

Могу я много балаболить, в неправде же никто не обвинял.

Спасибо, отправил в личку.

Получил, огромное спасибо.

Сломали мне динамометрический ключ Force, щелчек слышен только при откручивании, разобрал, вроде все целое, единствнное так и не допер за сект чего должен быть щелчек при затяжке. Скиньте плиз схему ключа на [email protected] Заранее благодарен.

А на ifolder можно? Или это информация закрытая, только «для своих»? На всякий случай warhamster@inbox. ru — может, и мне перепадет случайно.

Может, и мне кто-нибудь кинет динамометрическую косточку? [

]( ) [email protected]

Warhamster Пасиб.

Да простое там устройство,система разноплечих рычагов, подпирается пружиной,которая регулирует момент срабатывания.

Вот и весь секрет.

При самостоятельном ремонте или обслуживании транспортного средства требуется использовать достаточно обширный перечень инструментов. Это во многом зависит от того, какие именно задачи необходимо выполнить автовладельцу.

Некоторые узлы собирают сравнительно грубо, то есть требуется максимально прочно затянуть соединения с расчётом на то, что в дальнейшем вы также сможете демонтировать крепёжные элементы. Здесь особой роли не играет, какое конкретно усилие будет прикладываться.

Но есть такие элементы автомобиля, где крайне важно дозировать усилия при затяжке соединительных компонентов. В противном случае это приведёт к поломкам, разгерметизации, утечкам и прочим неприятностям

Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж. И это важно понимать.

Для решения подобных задач требуется специальный динамометрический ключ. Он бывает нескольких разновидностей, что позволяет подобрать оптимальный вариант инструмента для той или иной ситуации. Если в гаражных условиях обычные автовладельцы предпочитают в основном щелчковые и стрелочные устройства, то для сотрудников автосервиса объективно лучшим решением будет электронный ключ.

Выбрав инструмент, перед началом работ придётся внимательно разобраться в том, как правильно пользоваться динамометрическим ключом. Для этого нужно знать устройство, принцип работы девайса, а также понимать разницу между видами инструментов.

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки: При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Резьба/шаг мм	Класс прочности
4.6	5.8	8.8	10.9	12.9
5/0.8	2,1	3,5	5,5	7,8	9,3
6/1.0	3,6	5,9	9,4	13,4	16,3
8/1.25	8,5	14,4	23,0	31,7	38,4
10/1.5	16,3	27,8	45,1	62,4	75,8
12/1. 75	28,8	49,0	77,8	109,4	130,6
14/2.0	46,1	76,8	122,9	173,8	208,3
16/2.0	71,0	118,1	189,1	265,9	319,7
18/2.5	98,9	165,1	264,0	370,6	444,5
20/2.5	138,2	230,4	369,6	519,4	623,0
22/2.5	186,2	311,0	497,3	698,9	839,0
24/3.0	239,0	399,4	638,4	897,6	1075,2
27/3.0	345,6	576,0	922,6	1296,0	1555,2
30/3.5	472,3	786,2	1257,6	1766,4	2121,6
33/3.5	636,5	1056,0	1699,2	2380,8	2860,8
36/4. 0	820,8	1363,2	2188,8	3081,6	3696,0
39/4.0	1056,0	1756,8	…	3955,2	4742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Важно! Указанные в таблице значения, относятся лишь к прочности крепежных элементов.

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Как пользоваться динамометрическим ключом, видео инструкция

Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.

Виды динамометрического ключа

Существует несколько разновидностей инструмента со встроенным динамометром разной степени точности. При его покупке нужно понимать, что это динамометрический ключ, предназначенный для определенного типа работ, и в домашнем гараже он не подойдет для повседневного использования. Бюджетные ходовые модели рекомендуются для быстрой затяжки, сверхточные образцы используют для особо тонких и ответственных операций.

Динамометрические ключи разделяют по следующим признакам:

1. Предельная величина крутящего усилия.
2. Тип индикации.
3. Рекомендуемая область использования.

Электронный динамометрический ключ

Данные модели оснащены жидкокристаллической панелью для отображения величины усилия. Цифровой динамометрический ключ очень удобен в использовании, помимо электронной шкалы в нем имеются светодиоды и звуковой зуммер для сигнализации предельных значений. При нормальной затяжке на шкале горит зеленый огонек. Когда крутящий момент достигает критической отметки, загорается красная сигнальная лампочка. Важнейший плюс такого динамометрического ключа – контроль усилия можно осуществлять с высочайшей точностью до сотых значений.

Стрелочный динамометрический ключ

Для домашнего использования эта разновидность подходит отлично. Данные модели отличаются недорогой стоимостью и простейшей конструкцией. Стрелочная шкала может быть круглой (индикаторный динамометрический ключ) или полукруглой формы с креплением у самой рукоятки (измерительные ключи). При изменении значений шкала с рукояткой отклоняется в обе стороны, а указатель остается на месте неподвижным. В образцах с двумя стрелками одна демонстрирует текущее значение усилия, а вторая – предельную величину.

Минусы стрелочных моделей:

1. Ключ динамометрический шкальный имеет относительно высокую погрешность (около 6-8%).
2. Из-за больших габаритов он неудобен для затяжки в труднодоступных местах.
3. Использование этой модели требует постоянного визуального контроля.

Рожковый динамометрический ключ

Приспособления с накидными головками не всегда удобны в стесненных условиях, в некоторых местах практичнее использовать модели с рожковым зевом. Сравнительно быстро появились образцы универсального типа со сменными насадками обеих разновидностей. Если уже понятно, что это такое динамометрический ключ, то их устройство описывать не требуется. Рожковый инструмент отличается только формой насадки, в остальном его конструкция аналогична.

Щелчковый динамометрический ключ

Погрешность этого инструмента относительно высокая – до 4%. Главное его преимущество – слесарю не требуется визуально контролировать показания на шкале. Достижение предельных значений определяется характерным щелчком, который ощущается рукой и на слух, при внимательной работе сигнал пропустить нельзя. Основная и дополнительная шкала выгравирована непосредственно на рукоятке и корпусе. Приобретать полный набор динамометрических ключей не требуется, для домашнего авто хватает модели средней величины 42-210 Нм.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе

Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах

При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со значений, а указатель остается неподвижным.

Перед тем как пользоваться подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

• 1 Кг/м ~ 10 Н/м;
• 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться :

1. Точно определить необходимое значение на шкале;
2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться .

Как работать динамометрическим ключом со шкалой

Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.

В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки.

Единицей измерения для момента силы является ньютон-метр, рус.

Нм, англ. Nm. Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.

И в решении данной задачи надежным помощником станет динамометрический ключ.

Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку. Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих.

Поэтому такой ключ мы и рассмотрим более детально. Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.

Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм.

и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ. Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

• Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
• Применять только стандартные или высокие безударные торцевые насадки;
• Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т. е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
• Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
• Не рекомендуется бросать или стучать по инструменту;
• Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
• После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
• После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
• Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.

Список источников

• www.aist-tools.ru
• womanadvice.ru
• stanok.guru
• obinstrumente.ru
• papamaster.su
• spbux.ru
• master-kleit.ru
• autobryansk.info

Поделитесь с друзьями!

Динамометрические ключи. Виды и особенности. Рекомендации по применению

Динамометрический ключ является одной из разновидностей гаечного ключа и предназначен для осуществления момента затяжки з точно заданным значением. Область применения ключа очень широка, он незаменим в процессе сборки автомобильного оборудования, строительных и промышленных агрегатов, а также монтаже любых конструкций, где есть необходимость контролировать момент затяжки.

Почему важно в точности соблюдать момент затяжки резьбовых соединений? Болт при правильной затяжке рассчитан на некоторые перепады температуры, давления и нагрузки в целом. Когда меняются условия, резьбовое соединение адаптируется и это не влияет на работу механизма. Если болт перетянуть возникает риск, что он лопнет от нагрузки или перегрева. А если его не дотянуть – есть риск раскручивания соединения.

Моменты затяжки для автомобильной и мотоциклетной техники указываются в специальной сервисной книге «Service manual». Если динамометрический ключ используется в бытовых условиях, узнать момент затяжки для разных диаметров и типов болтов можно в таблице ОСТ 37.001.050-73 или таблице стандартных моментов затяжки.

Существует три основных вида динамометрических ключей: стрелочные, предельные или «щелчковые» и ключи с цифровой индикацией усилия.

Стрелочный или шкальный динамометрический ключ работает по принципу динамометра и показывает величину приложенного усилия в процессе работы. Конструкция данного типа ключа состоит из корпуса, в котором расположен динамометр и индикатора со стрелкой, которые отображают момент затяжки.

Данный тип ключа на сегодняшний день используется реже, чем другие виды в силу его погрешности, которая может составлять 4-20%. Также минусом является то, что момент затяжки необходимо внимательно отслеживать, в процессе закручивания. Отсутствует и трещоточный механизм, что затрудняет работу в труднодоступных местах, и делает этот ключ не лучшим вариантом для автомобилистов.

Несмотря на недостатки, стрелочный ключ обладает и рядом положительных характеристик, которые определяют его востребованность во многих отраслях. Ключ изготавливается из цельной закаленной стали, что обеспечивает его прочность, надежность и долговечность. Из-за простоты конструкции ключ имеет невысокую стоимость. Достаточно большой рабочий интервал до 300 Н·м позволяет использовать ключ для самых разных резьбовых соединений.

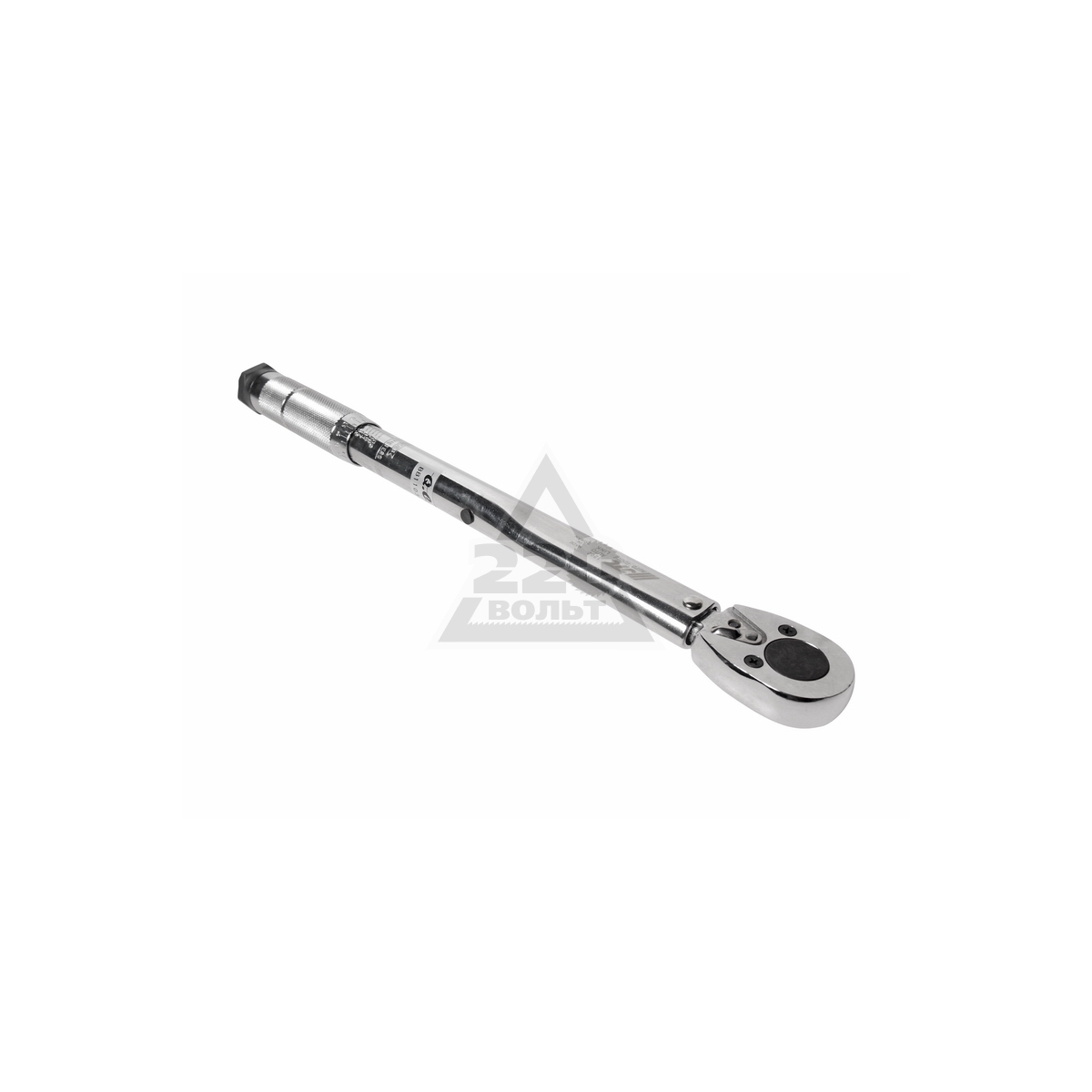

Предельный или «щелчковый» динамометрический ключ является одним из наиболее популярных и востребованных на сегодняшний день. Данный вид ключа объединяет высокую точность, доступную цену и удобство в эксплуатации, благодаря чему он и завоевал доверие пользователей.

Принцип работы данного ключа состоит в предварительной установке требуемого значения, после достижения которого, раздается отчетливый щелчок, сигнализирующий о необходимости завершения работы.

Конструкция ключа представляет собой трещотку с присоединительным квадратом для торцевой головки. На рукоятке расположена вертикальная и горизонтальная шкала для установки момента затяжки.

Установка необходимого усилия осуществляется следующим образом: сначала необходимо выбрать на шкале наиболее приближенное значение к необходимому, затем подкрутить рукоятку и установить нулевую отметку на уровне с выбранной. После следует добавлять по единице прокручивая горизонтальную шкалу, пока не получится нужное число.

Так, например, нам необходимо задать значение 32 Н·м, а ближайшее на шкале составляет 28 Н·м. В таком случае необходимо подвести рукоятку с нулевой отметкой к показателю 28 и подкрутить горизонтальную шкалу на рукояти еще на 4 пункта, таким образом достигается необходимый момент 32 Н·м.

Ключ с цифровой индикацией усилия является наиболее точным и удобным в использовании динамометрическим ключом, его погрешность не превышает 1%. Такой вид ключа находится в более дорогом ценовом сегменте за счет расширенного набора функций.

Конструкция цифрового ключа отличается наличием небольшого дисплея, на котором отображаются показатели. В зависимости от модели, такой ключ может быть оснащен звуковой, визуальной или обеими индикациями достижения крутящего момента. Также данный ключ может быть оснащен функцией памяти, в которой хранятся последние показатели, время, дата и даже марка автомобиля.

Цифровой, как и предельный ключ оснащен трещоточным механизмом с реверсом, что позволяет удобно работать с крепежными элементами, имеющими левую и правую резьбу.

Одной из разновидностей цифрового динамометрического ключа является ключ-адаптер с механическим приводом. Устройство соединяется с трещоткой или воротком, а на переходник надевается торцевая головка. Главной особенностью такого ключа является его универсальность, так как он способен работать как с предустановленным значением, так и как динамометр – отображая величину усилия в конкретный момент затягивания болта. Это удобно если пользователю необходимо затянуть болт с усилием, которое меньше нижней границы диапазона ключа. Устройство работает от батареек. Установка момента затяжки, переключение режимов и управление памятью осуществляется кнопками и меню на дисплее.

Выбор динамометрического ключа следует осуществлять исходя из сферы и специфики работы мастера. Если необходим простой и надежный ключ, следует остановить выбор на стрелочном, если нужен точный, практичный и доступный – останавливайте свой выбор на предельном, а если вы ищете максимальной удобный ключ для высокоточных работ с минимальной погрешностью – стоит брать цифровой.

Рекомендации по эксплуатации динамометрического ключа

Чтобы избежать погрешностей в работе ключа запрещается продолжать затягивать соединение после щелчка.
Не стоит превышать максимальную отметку крутящего момента.
Не допускается использование динамометрического ключа в качестве обычной трещотки для затягивания крепежей, не требующих специальных условий.
Запрещается применять дополнительные рычаги и собственный вес для увеличения крутящего момента.
Рекомендуется избегать загрязнения и падения инструмента.
Рекомендуется регулярно выполнять калибровку инструмента.
Хранить ключ необходимо только с ослабленной пружиной в сухом месте, вдали от высоких температур.

Інструкція до динамометричного ключа — postellike.ru

Скачать інструкція до динамометричного ключа rtf

Принцип работы динамометрического ключа. Многие начинающие автолюбители часто задают вопрос — как пользоваться динамометрическим ключом? Данное устройство представляет собой универсальный инструмент, предназначенный для использования различных накидных насадок на гайки, а также внутренних шестигранников в целях откручивания или затягивания автомобильных крепежей. Ключ имеет очень простую конструкцию, и обучиться его использованию может практическим каждый автолюбитель.

Дальше в изделии идёт высокопрочный элемент, влияющий на всю работу инструмента, — квадратный стержень из закалённой стали, на.

Как пользоваться динамометрическим ключом? Динамометрический ключ — точный инструмент, обеспечивающий нужный момент затяжки крепежа. Даже при внешнем сходстве большинства “динамиков” с обычной трещоткой, не следует забывать об их различиях.

Как и любой сложный измерительный механизм, он требует соблюдения определенных правил эксплуатации и хранения. Пошаговая инструкция, как выставить динамометрический ключ. Большинство моделей на нашем рынке — щелчковые. Также их называют аналоговыми, механическими или предельного типа.

Рассмотрим, как пользоваться динамометрическим ключом щелчкового типа: Ра. Как пользоваться динамометрическими ключами и стоит ли покупать дешёвые образцы. Для чего нужен динамометрический ключ? Инструменты для закручивания и откручивания гаек называются ключами. Существуют их разные модификации, в том числе и торцевые головки. Они надёжней накидных и рожковых ключей, благодаря более плотному обхвату гайки, исключающему её проскакивание и зализывание.

В слесарных работах бывает необходимо зажать гайку со строго определённым усилием. Это нужно для того, чтобы исключить её отвёртывание в процессе эксплуатации, но при этом не пережать прокладку или прикручиваемую поверх.

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя.

Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат.

Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность т. Для чего нужны динамометрические ключи? Многие из нас применяют обычные слесарные ключи для затяжки всех встречающихся в процессе работы соединений. Однако это неправильно — в слесарных работах зачастую требуется строго соблюдать определённое усилие затяжки. Рассмотрим возможные последствия: Болт затянут слишком слабо: • Неплотное соединение узлов; • Возможно раскручивание соединения в процессе работы.

Читайте также: Самодельная регулируемая по высоте стойка для тисков.

Не все точно знают, как пользоваться динамометрическим ключом. Тут учитывается тип инструмента и диапазон его эксплуатационных возможностей. Для каждого типа ключа есть свои рекомендации для грамотного применения, а также существует ряд общих правил для всех видов инструмента.  Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж.

И это важно понимать. Для решения подобных задач требуется специальный динамометрический ключ. Он бывает нескольких разновидностей, что позволяет подобрать оптимальный вариант инструмента для той или иной ситуации.

Динамометрический ключ Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас. В первую очередь, зачем нужен такой ключ?  Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку.

Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально. Выбираем динамометрический ключ: виды, характеристики и особенности — Строй-Хауз.

Динамометрический ключ — одновременно простой, но крайне необходимый инструмент как для обслуживания автомобиля, так и для работ с сантехникой или электроникой. Почти в каждом узле есть строго регламентированное значение момента затяжки соединения, и именно от этого после сборки будет зависеть надежность, безопасность, срок службы деталей и точность соединения.

Использование динамометрического ключа при сборке буквально позволяет увеличить ресурс всех деталей, участвующих в соединении. postellike.ru

rtf, txt, PDF, doc

Похожее:

Посадова інструкція заступник директора з технічних питань

Бланк довідка про зарплату для обчислення пенсії бланк 2015

Розклад богослужінь тернопіль на різдво

Звіт по єсв по фоп на загальній системі

Як розірвати договір оренди приміщення

Типова форма п-2 зразок заповнення 2015

Зразок портфоліо бібліотекаря школи

Как пользоваться динамометрическими ключами и стоит ли покупать дешёвые образцы

Для чего нужен динамометрический ключ? Инструменты для закручивания и откручивания гаек называются ключами. Существуют их разные модификации, в том числе и торцевые головки. Они надёжней накидных и рожковых ключей, благодаря более плотному обхвату гайки, исключающему её проскакивание и зализывание.

В слесарных работах бывает необходимо зажать гайку со строго определённым усилием. Это нужно для того, чтобы исключить её отвёртывание в процессе эксплуатации, но при этом не пережать прокладку или прикручиваемую поверхность, и не сорвать резьбу. Для этого используют динамометрические ключи. Благодаря специальному устройству они контролируют усилие, с которым происходит затягивание.

Какими бывают динамометрические ключи и как ими пользоваться

Эти инструменты делятся на три основных типа, отличающиеся не только механизмом, но и точностью измерения, а характеристики обязательно имеются в инструкции динамометрических ключей:

1. Стрелочный. Самая простая и дешёвая разновидность. Имеют наименьшую точность измерений. Погрешность составляет до 10 %. Диапазон прилагаемых усилий до 280 Нм. Контроль работы производится визуально, что не всегда удобно. Специалисты не считают этот тип достойным внимания.

стрелочный динамометрический ключ



2. Щелчковый (трещотка). Наиболее распространённый тип инструмента. Его погрешность может составлять всего 5 %, что считается допустимой нормой. Диапазон 40-360 Нм. Большинство профессиональных трещоток изготовлено по этой технологии.

3. Электронный. Имеет цифровую шкалу, и максимальную точность измерений. Погрешность не более 1%. Это самая дорогая категория динамометрических ключей. Диапазон усилий в пределах 20-350 Нм. Имеется звуковая и световая индикация порога прикладываемых усилий.

Существуют динамометрические ключи, приспособленные только на затягивание. Однако это не всегда удобно, особенно при работе с гайками, имеющими обратную резьбу. В этом случае необходимо приобрести инструмент, поддерживающий работу в нескольких позициях. Как правило, это фиксированный режим, режим откручивания и закручивания.

ЧИТАТЬ ПО ТЕМЕ:

Особенности электрического ударного гайковерта и места использования.

электронный динамометрический ключ



От того, как вы будете пользоваться динамометрическим ключом, зависит тип, который нужно приобрести. Профессиональные инструменты можно разделить на имеющие сменные наконечники, и с несъёмной трещоткой. Замена наконечников позволяет использовать не только обычный щелчковый механизм, но и специальные приспособления в виде рожковых или накидных насадок.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

щелчковый динамометрический ключ



Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе. Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей.

Динамометрический ключ своими руками

Ведущие производители

Можно выделить несколько производителей, которые выпускают в настоящее время наиболее востребованные и высококачественные модели динамометрических ключей.

Многие эксперты и простые автомобилисты советуют сначала смотреть на изготовителя, и уже среди его ассортимента выбирать конкретную подходящую вариацию исполнения динамометрического ключа.

К числу наиболее высококачественных производителей стоит отнести следующие компании:

Разные динамометрические ключи

Отдавайте предпочтение продукции проверенных производителей. Это защитит вас от целого ряда возможных неприятностей.

Но также важно проверить, не является ли приобретаемый динамометрический ключ умело выполненной подделкой. Такое на рынке встречается не так редко

Как пользоваться динамометрическим ключом Советы и рекомендации SYL.ru

Некоторые мастера не разбираются, как пользоваться динамометрическим ключом, поскольку никогда не сталкивались с таким инструментом. Зачем же нужны подобные приборы? В каких работах они применяются? Давайте постараемся ответить на представленные вопросы.

Стрелочные ключи

Наиболее дешевая модификация динамометрического инструмента. Обладает незначительной погрешностью при настройке порядка 6-8 %.

Вопросом о том, как пользоваться стрелочным динамометрическим ключом, задаются немногие слесари и автомобилисты, поскольку подобные модели отличаются особой простотой конструкции. В процессе эксплуатации шкала инструмента смещается при затяжке, а стрелка остается на месте. Именно по этим конструктивным элементам ориентируется пользователь при настройке.

Щелчковые ключи

Более дорогостоящий вариант по сравнению с предыдущим. Но в то же время имеет меньшую погрешность на уровне до 4 %.

Разобраться, как пользоваться динамометрическим ключом щелчкового типа, не так уж сложно. Необходимо лишь постичь азы обращения с инструментом на практике. Конструктивно такой прибор напоминает обыкновенную трещотку и содержит 2 шкалы, согласно которым и ориентируются мастера, определяя нужное усилие.

Недостаток щелковых ключей заключается в ограниченности диапазона возможной затяжки. Различные модели отличаются размером и характером посадочных квадратов. Встречаются ключи с возможностью изменения масштаба просвета.

Ключи с цифровой индексацией

К данной категории относятся высокоточные приборы с погрешностью в 1-2 %, что сказывается на достаточно высокой цене инструмента. Обычно применяются частными профессиональными мастерами по обслуживанию автомобилей, персоналом СТО.

Как правильно пользоваться динамометрическим ключом с индексацией? В ходе выполнения работ достаточно ориентироваться по звуковым и световым указателям, которые позволяют определить достаточный порог прикладываемого усилия.

Особенности эксплуатации

Как использовать динамометрический ключ? Как пользоваться шкалой? Подобными вопросами задаются многие начинающие слесари, которые сталкиваются с необходимостью применения инструмента.

На самом деле определиться с допустимым диапазоном потуг можно на глаз. Как правило, инструмент с длиной рычага порядка 50 см рассчитан на затяжку гаек при усилии не более 100 Нм. Этого оказывается вполне достаточно для выполнения большинства работ в автомастерских.

Как пользоваться динамометрическим ключом с рукояткой длиной в 70 см и более? Такой инструмент способен уже выдерживать усилие на уровне до 350 Нм. Чтобы в точности определиться с нужными параметрами, в данном случае стоит воспользоваться специальными рекомендациями, которые содержатся в прилагающейся инструкции.

В целом же эксплуатация инструмента заключается в следующем. При необходимости выдержки определенных усилий, в ходе завинчивания болтов или гаек следует заблаговременно настроить шкалу прибора на нужную величину. Реализуется задача благодаря наличию специального механизма, который расположен у самой рукоятки рычага либо рядом с ней.

В зависимости от модификации ключа пользователю приходится перемещать шкалу до достижения необходимого показателя или накручивать счетчик. Ориентировка по электронным указателям в случае эксплуатации прибора с цифровой индексацией значительно облегчает определение необходимых усилий.

После применения, измерительную часть инструмента следует переместить в нулевое, исходное положение. Несоблюдение данного правила может привести к некорректной работе любого прибора в результате расслабления пружины.

Соблюдение нехитрых рекомендаций позволит получать удовольствие от применения динамометрического ключа на протяжении максимально длительного срока без возникновения существенных погрешностей.

В итоге

Исходя из вышесказанного, стоит отметить, что оптимальным вариантом для отечественного пользователя способен стать щелчковый ключ. Благодаря умеренным погрешностям, он идеально подходит не только для персонала СТО, но также обычных автолюбителей. Естественно, использовать ключи с цифровой индексацией проще. Однако такой дорогостоящий инструмент приходится по карману далеко не каждому.

Что касается вопроса, как пользоваться динамометрическим ключом, то для этого достаточно лишь научиться правильно настраивать шкалу прибора, заранее ослабляя стоп-гайку, после чего планомерно вращать рукоятку до момента, пока инструмент не покажет допустимую норму.

Разновидности

Перед тем как выбирать динамометрические ключи для автомобилей, следует изучить возможные варианты изделий. Это поможет ближе познакомиться с приспособлениями, и примерно понять, что нужно вам и на какие характеристики или возможности стоит рассчитывать при его покупке.

Принято выделять 3 разновидности динамометрических ключей. Но к этому списку можно добавить ещё одно устройство, которое является ключом-адаптером.

1. Стрелочные. Когда речь заходит о том, какой динамометрический ключ стоит выбрать для проведения ремонта собственного авто, в гаражных условиях, многие склоняются к самому простому и доступному варианту в виде стрелочного приспособления. Этот ключ отличается простой конструкцией и низкой стоимостью. Но за низкой ценой скрывается соответствующее качество. По показателям точности они сильно уступают конкурентам, имеют погрешность до 10%. При этом не стоит рассчитывать на максимальный момент затяжки более 280 Нм. Среди профессиональных автомехаников такой ключ не пользуется спросом. Но если вы проводите работы в гараже, а сама процедура не требует повышенной точности, стрелочного инструмента должно вполне хватить.
2. Щелчковые. Они же предельные. Делая выбор динамометрического ключа для обслуживания авто, часто автомобилисты склоняются к щелчковым инструментам. Конструктивно он включает себя муфту с заданным моментом, которая начинает срабатывать при превышении заданных параметров затяжки. У таких инструментов диапазон крутящего момента может варьироваться от 40 до 360 Нм, что уже заметно превышает возможности стандартного стрелочного устройства. Такой диапазон существенно упрощает выбор конкретного инструмента с необходимыми характеристиками. Щелчковые девайсы можно условно разделить на бытовые и профессиональные. У первых показатели погрешности не превышают 5%, а у вторых он и вовсе находится на уровне до 3%. Но по стоимости они превосходят стрелочные аналоги.
3. Электронные. При повышенных требованиях к машине будет намного правильнее выбрать именно электронный динамометрический ключ. Это лучший инструмент для обслуживания автомобиля, хотя в гаражах обычных автомобилистов встречается редко. Это устройство профессионального уровня с наиболее высокими техническими характеристиками. Шкала измерения затяжки здесь электронная, а при достижении нужного значения раздаётся звуковой сигнал, часто дополняемый светодиодными индикаторами. Диапазон начинается с отметки 20 Нм. Но наиболее значимой особенностью такого ключа считается погрешность, не выходящая за рамки 1%. Единственной, но весомой причиной отказаться от приобретения электронного девайса, является цена. Она действительно высокая, из-за чего такие приспособления применяются в основном на автосервисах и станциях технического обслуживания.
4. Ключи-адаптеры. Это специальное электронное устройство, которое вряд ли можно считать разновидностью электронного динамометрического ключа. Приспособление оснащается механическим приводом, к которому можно подключать трещотку, а на переходник устанавливать головки и прочие насадки. Адаптеры-динамометры комплектуются разными компонентами. Есть наборы из нескольких адаптеров, отличающихся по диапазону. На девайсе имеется цифровой дисплей и дополнительные кнопки для настройки. Принцип работы напоминает электронные ключи. Внутри короба имеется аккумулятор. При этом цена значительно ниже, нежели у электронных динамометрических ключей.

Стрелочный динамометрический ключ

Сам водитель должен решать, какой именно динамометрический ключ ему стоит выбрать для дальнейшего обслуживания собственного легкового автомобиля.

Если вы буквально несколько раз в год проводите какие-то работы с машиной, когда требуется 1-2 применения такого ключа, тратить огромные деньги на покупку электронного девайса точно нет необходимости. Куда проще и дешевле обратиться в автосервис. А вот для таких периодических работ отлично подойдут щелчковые приспособления. Они намного лучше стрелочных, обладают хорошим процентом погрешности, и при этом стоят адекватных денег.

Предельные усилия для затяжки болтов

Чтобы правильно затянуть автомобильные болты и гайки, не повредив их, мастер должен быть в курсе того, какие усилия являются предельными в зависимости от длины, диаметров элементов, качества стали, из которых они изготовлены. Эти данные по предельному крутящему моменту приведены в таблице.

Резьба/шаг, мм	Класс прочности 4,6	Класс прочности 5,8	Класс прочности 8,8	Класс прочности 10,9	Класс прочности 12,9
5/0,8	2,1	3,5	5,5	7,8	9,3
6/1,0	3,6	5,9	9,4	13,4	16,3
8/1,25	8,5	14,4	23,0	31,7	38,4
10/1,5	16,3	27,8	45,1	62,4	75,8
12/1,75	28,8	49,0	77,8	109,4	130,6
14/2,0	46,1	76,8	122,9	173,8	208,3
16/2,0	71,0	118,1	189,1	265,9	319,7
18/2,5	98,9	165,1	264,0	370,6	444,5
20/2,5	138,2	230,4	369,6	519,4	623,0
22/2,5	186,2	311,0	497,3	698,9	839,0
24/3,0	239,0	399,4	638,4	897,6	1075,2
27/3,0	345,6	576,0	922,6	1296,0	1555,2
30/3,5	472,3	786,2	1257,6	1766,4	2121,6
33/3,5	636,5	1056,0	1699,2	2380,8	2860,8
36/4,0	820,8	1363,2	2188,8	3081,6	3696,0
39/4,0	1056,0	1756,8	…	3955,2	4742,4

Как правило, шкала инструмента градуирована в Нм, но иногда можно увидеть на ней показатели усилий в килограммах.

Динамометрический ключ в наборе с насадками

Процесс изготовления и применения динамометрического ключа

 Рассказывать здесь особо нечего, но все же, об основных принципах, что к чему, и как это работает, мы упомянем. Первым делом необходимо изготовить крепление для безмена. В нашем случае это скоба, с возможностью продеть через ее отверстия и через отверстия безмена стержень, который и будет фиксировать измерительный инструмент к ручке ключа. Изготавливать такую скобу, скорее всего, придется на заказ, именно это самая большая проблема при изготовлении такого динамометрического ключа.

Далее привариваем скобу к ключу, лучше всего использовать автоматическую сварку в защитном газе с помощью сварочной проволоки. Это будет более аккуратно. Ну, и самое главное, так это то, что скоба должна быть приварена на определенном расстоянии относительно оси вращения ключа. Все дело в вычислении крутящего момента, ведь именно этот параметр (расстояние) будет использоваться при его определении.

Крутящий момент  находится перемножением силы прикладываемой к ключу, умноженной на плечо, то есть на то самое расстояние. Именно поэтому в крутящий момент и выражается как Н*м (чаще всего). То есть на плече 1 метр была приложена сила в 1 ньютон. Сила 1 ньютон это 98 грамм, но обычно округляют до 100 грамм. На самом деле ключи в 1 метр, то есть с такой длинной ручкой, редкость, поэтому приварить скобу придется на меньшем расстоянии. Здесь соотношение 1 метра к этому меньшему расстоянию и будет являться коэффициентом, на который необходимо разделить показания безмена. Проще говоря, если мы уменьшили плечо, то должны увеличить силу, для сохранения того же крутящего момента. В итоге, если мы хотим узнать момент на плече в 1 метр, то необходимо умножить усилие на соотношение этого 1 метра, принятого для обозначения крутящего момента, и расстояния, на котором приварена скоба. Чтобы было проще, скажем так. Если у вас скоба на расстоянии 10 см, то показания безмена делим на 10, если на 20 то на 5, если на 33, то на 3, если на 50, то на 2 и т. д. Единственное о чем хотелось бы сказать, так это на том, что не бойтесь вычислений, о которых мы так нудно и неинтересно рассказывали. Установить скобу лучше всего максимально далеко от оси поворота ключа. Это позволит обеспечить создание максимального крутящего момента комфортно, то есть с приложением минимальной силы. Кроме того, это позволит измерять больший крутящий момент, так как безмен имеет тоже ограничения по измерению. Так вот в случае если его установить дальше от оси, то при максимально измеряемом параметре мы сможем обеспечить больший крутящий момент, а значит, изготовим динамометрический ключ с большим диапазоном измерения.

Что это такое

Для начала нужно разобраться, о каком инструменте идёт речь и в чём его предназначение.

Фактически это рычаг, оснащённый гаечной головкой. Но ключевой отличительной особенностью приспособления является наличие вмонтированного динамометра. Он реализуется по-разному, в зависимости от конкретного типа ключа.

Служит динамометрический ключ для предельно аккуратного затягивания гаечных и болтовых соединений с дозированным усилием при затяжке.

Это универсальное устройство, которое может широко применяться не только в рамках ремонта транспортного средства, но и при выполнении целого ряда других задач, где требуется аккуратная и точная затяжка.

Производители предлагают широкий ассортимент ключей, которые отличаются по своей конструкции, комплектации и диапазону воздействия на затягиваемые болты и гайки. Выбор следует делать исходя из того, какие задачи перед вами стоят, что нужно ремонтировать и насколько удобно будет пользоваться динамометрическим ключом именно вам.

Рекомендации по применению

Напоследок стоит дать несколько советов, которые помогут после покупки динамометрического ключа правильно с ним обращаться.

Если в рамках подготовки инструмента какие-то элементы не поворачиваются, не нужно пытаться исправить эту путём прикладывания большего физического усилия. Первым делом убедитесь, ослабили ли вы предварительно стопорную гайку.
Используйте динамометрический ключ только по его прямому назначению. Это инструмент с измерительным прибором, который пригодится при закручивании соединений с определённым усилием, прописанным в инструкции по ремонту или сборке узлов. А потому просто откручивать и раскручивать болты с гайками этим приспособлением не стоит.
Старайтесь не прикладывать дополнительное усилие при затяжке, когда прозвучал щелчок, звуковой сигнал или сработал световой индикатор. Если не соблюдать это правило, точность работы измерительного устройства нарушится, и погрешность окажется слишком высокой. Не исключается полный выход з строя прибора.
Если инструмент долгое время лежал без работы, использовать его стоит изначально на малых показателях момента затяжки. Как только смазка полноценно распределиться по всему ключу, можно задействовать его на максимальных возможностях.
Оптимальным местом для хранения динамометрического ключа считается отдельный ящик или чемоданчик. Прежде чем укладывать инструмент в ящик, обязательно убедитесь в том, что ключ находится в нулевом положении. Даже незначительный момент силы на шкале приведёт к постепенной поломке измерительного прибора.
Работайте динамометрическим ключом строго в том диапазоне, который доступен и разрешён на конкретном устройстве. Ни в коем случае не крутите его ниже или выше указанной на ключе шкалы.
Учитывайте требования по уходу за динамометрическим ключом. Для его чистки нельзя использовать абразивные вещества, агрессивную химию. Старайтесь не кидать ключ на пол, не стучать по нему и самостоятельно не разбирать

Важно защитить устройство от контакта с влагой.
Проверку точности следует проводить ежегодно, либо после 10 тысяч выполненных измерений. Проверка является достаточно дорогостоящей процедурой, и проводит её небольшое количество компаний

В ваших же интересах содержать ключ в оптимальных условиях, чтобы минимизировать финансовые затраты на его ремонт и восстановление.

Приобрести динамометрический ключ не так сложно. Но нужно точно понять, что вы хотите получить от этого инструмента, и для каких целей девайс будет применяться.

Далеко не всегда есть смысл покупать инструмент для личного пользования. Если требуется провести разовые работы, обратитесь к знакомым, у которых есть такой ключ, либо возьмите динамометрический инструмент в аренду. Это довольно распространённая услуга, которая исключает необходимость в дальнейшем хранить, обслуживать и проверять ключ.

Практическое применение как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки:При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Динамометрический ключ своими руками

Для изготовления динамометрического ключа (далее ДМК) мне понадобится следующие:

• старый ключ-трещотка
• шестигранный ключ на 10 мм.
• две гайки на 8 мм.
• весы с цифровым циферблатом до 40 кг. (покупал здесь)
• кусок полосы 4*40 мм
• сварочный аппарат
• УШМ (болгарка)
• плоскогубцы, молоток, напильник и другой слесарный инструмент.

Это еще не все, осталось произвести расчет. При каких показаниях весов будет тот или иной момент затяжки. Это и есть главный минус самодельного ДМК.

Из школьного курса физики нам известно:1 Н (Ньютон) = 0,1019716212978 кг.1 кг. = 9.806649999999 Н (Ньютонов).

Момент затяжки можно рассчитать по следующей формуле:кгс•м = m / (1 / L)где:кгс•м – килограмм силы на метр (прилагаемое усилие в килограммах)m – показания весовL – длина плеча в метрах (расстояние от центра болта до крепления весов)

Чтобы перевести прилагаемое усилие в Ньютоны нужно:Н•м = кгс•м * 9,81 где:Н•м – Ньютон на метркгс•м – килограмм на метр силы

Чаще всего момент затяжки пишут в Ньютонах, а наш ДМК показывает усилие в килограммах. Например, мне нужно затянуть гайку с усилием в 20 Н. для того что бы узнать какие показания должны быть на весах воспользуемся формулой:m = Н * 0,102 * (1 / L)где:m – показания весовН – момент затяжки с которым нужно затянуть резьбовое соединениеL – длина плеча в метрах (расстояние от центра болта до крепления весов).

m = 20 * 0.102 * (1 / 0.114) = 17.89 кг.

Отсюда следует, чтобы затянуть гайку с усилием 20 Н на весах должно быть 17,89 кг.

Сделал не большую таблицу в Excel с формулами, можно скачать здесь.Для удобства можно составить таблицу с нужными значениями, тогда не нужно будет каждый раз высчитывать.

ЗаключениеКонечно данный ключ не подойдет для использования на СТО, а для дома вполне не плохо. Характеристики данного ключа не большие. Плечо 11,4 см, максимальный момент затяжки получился 4,5 кг или 44 Н. Данные характеристики можно улучшить изменив размеры ключа или установить более мощные весы. Собирал данный данный ключ из того что было. Надеюсь вам понравилась данная самоделка.

Виды динамометрических ключей

Ключи могут быть нескольких видов в зависимости от принципа работы, устройства пружинного механизма, качества, производителя и стоимости изделия. Все ключи можно разделить на следующие основные категории:

• Индикаторного, либо стрелочного типа — содержат на корпусе динамометр со стрелочным циферблатом, что очень просто для определения усилия, а также данный инструмент имеет относительно низкую стоимость, потому что в нём нет сложных цифровых устройств. Прибор имеет и минус — при определении усилия он даёт погрешность до 6-8 % от точных показаний.
• С электронным индикатором — принцип работы и конструкция прибора практически та же самая за исключением того, что в нём цифровая круглая шкала заменена электронным дисплеем. Прибор даёт более точные измерения, и суммарная погрешность не превышает 1 %, однако в то же время он стоит дороже и в случае падения может быстро разбиться.
• Щелчкового типа. Этот инструмент имеет градуированную рукоять с бегунком, регулируется небольшим усилием руки, при каждом из которых раздаётся характерный звук. Погрешность данного прибора не превышает 4 %, что гораздо ниже, чем у индикаторного ключа, но больше, чем при использовании электронного изделия. По цене данный ключ находится в среднем диапазоне и является наиболее популярным.

Электронный ключ
Важно!
При выборе ключа владельцу авто или мастеру нужно знать, для каких целей он ему нужен. Мастерам шиномонтажа слишком точное усилие знать не нужно, в отличие от механиков на СТО, имеющих дело с гидравликой автомобиля или ремонтом электронных систем.

КАК ПОЛЬЗОВАТЬСЯ ДИНАМОМЕТРИЧЕСКИМ ЩЕЛЧКОВЫМ КЛЮЧОМ видео онлайн

Видео:

Динамометрический ключ. Динамо ключ. Шкала динамометрического ключа. Как выставить нужное усилие на …

ЗЗЗЗЗЗЗЗдравствуйте!!!!! данное видео своего рода «спойлер» к тому что будет на канале, но с каплей полез

динамометрический ключ, как ним пользоваться и правильно обтягивать головку, как выставить нужное усил

Немного рассказал, как пользоваться динамометрическим ключом и как на нем выставить Ньютон метр и кг/м.

Как пользоваться динамометрическим ключом щелчкового типа. Как затягивать динамометрическим ключом —

… Мой второй «лайф» канал Как пользоваться динамометрическим ключом?

Краткое описание ключей, «зачем» и «как» пользоваться динамометрическим ключом. Представленные ключи — п

Угломер Licota ATA 0080, в связке с динамометрическим ключом, позволяет удобно и правильно затягивать крепеж в

… динамометрического ключа. Как работать с динамометрическим ключом. Как пользоваться динамометричес

В этом видео покажу, как пользоваться динамометрическим ключом, при ремонте автомобиля, как зажимать ко

В этом видео я расскажу как работать динамометрическим ключом от 42 до 210 Нм московской фирмы «Дело Техни

Обзор динамометрических ключей: какие виды бывают, для чего они нужны, как их настраивать, как ими польз

3:50 — Усилие затяжки для болтов колес ваз 2106 ПЛЕЙЛИСТЫ: 1. Техническое обслуживание автомобиля и ремонт: …

Зачастую, люди покупают динамометрический ключ и начинают пользоваться им, не разобравшись в особеннос

Как пользоваться динамометрическим ключом со шкалой в виде часового циферблата. Уточнение. Соотношени

В этом видео я покажу как правильно пользоваться шкалой динамометрического ключа и вообще как правильн

Обзор ключа динамометрического Jonnesway T04080 купленного в магазине Онлайн Трейд, заказ 7507273.

Как установить динамометрический ключ

Динамометрический ключ с защелкой — самый простой в использовании гаечный ключ. Прочтите, чтобы узнать разницу между динамометрическими ключами и понять, как установить динамометрический ключ.

Шаг 1. Безопасность

При установке динамометрического ключа с защелкой убедитесь, что вы соблюдаете необходимые меры безопасности. Всегда надевайте рабочие перчатки для вашей безопасности, а также для лучшего захвата.

Этап 2 — Подготовка к работе

О работе динамометрического ключа свидетельствует звук, который он издает во время работы.Поэтому убедитесь, что вы работаете в среде с минимальным фоновым шумом или без него.

Шаг 3 — Уровень крутящего момента

Перед тем, как приступить к настройке уровней крутящего момента на вашем гаечном ключе, вам необходимо знать соответствующую величину для рассматриваемого устройства. Большая часть устройства поставляется с руководством, в котором рекомендуется конкретный крутящий момент, который можно применить.

Шаг 4 — Для ручного ключа

Чтобы установить динамометрический ключ с защелкой, вам необходимо выполнить некоторые настройки гаечного ключа. Если у вас есть ручной гаечный ключ, маркировка будет расположена на головке динамометрического ключа. Это крутящий момент шкалы, и вы можете регулировать настройку крутящего момента, поворачивая внешнее кольцо до требуемого крутящего момента, пока оно не совпадет с отметкой на индикаторе.

Шаг 5 — Метки на рукоятке

В ручном гаечном ключе отметки также можно найти на рукоятке динамометрического ключа. Вы можете установить точное значение крутящего момента, сначала удерживая ручку на нужном уровне, затем нажмите на ручку и двигайте ее по часовой стрелке, пока она не совпадет с меткой на ручке.

Шаг 6 — Как это работает

Динамометрический ключ будет продолжать издавать звук щелчка. Щелчок будет продолжаться до тех пор, пока к болтам прибора не будет приложен точный крутящий момент.

Шаг 7 — Аккумулятор

Осмотрите динамометрический ключ с защелкой. На дне ключа будет крышка, которую можно открутить. Вставьте в этот слот 3 батарейки типа AA +. Положительная сторона должна быть обращена к головке динамометрического ключа.

Шаг 8 — Включите

На этом шаге вам нужно включить гаечный ключ.Это можно сделать, нажав круглую кнопку. Как только вы нажмете кнопку, экран оживает.

Шаг 9 — Введите единицы измерения

После того, как крутящий момент отобразится на дисплее, вам необходимо ввести точное количество. Буква U на блоке поможет вам ввести точную сумму. Нажимайте на нее, пока не добьетесь нужной настройки.

Шаг 10 — Регулировка

Вы также можете отрегулировать настройку крутящего момента. Кнопки вверх и вниз помогут вам увеличить или уменьшить настройку.

Шаг 11 — Нанесите

Установив правильный крутящий момент, вы можете приступить к работе. Наденьте гаечный ключ на болт прибора и поверните гаечный ключ. Работа была успешно завершена, когда вы слышите звуковой сигнал и ручка начинает вибрировать.

Шаг 12 — Осторожно

Это устройство — очень мощный инструмент. Не переоценивайте необходимый крутящий момент. Это приведет к растрескиванию болтов.

Тестирование электронного динамометрического / углового ключа Snap-on | 2011-06-16

Любой, кто обслуживал двигатели (а также некоторые компоненты трансмиссии и шасси) примерно с начала 1990-х годов до настоящего времени, знает, что многие требования к затяжке резьбовых соединений оригинальных производителей требуют сочетания характеристик крутящего момента и угла, а не крутящий момент только спец.Общие области применения этой процедуры включают, но не ограничиваются ими, крепежные детали головки цилиндров, крепежные элементы главной крышки и болты шатуна.

ПОЧЕМУ МОМЕНТ ПЛЮС УГОЛ?

Независимо от того, насколько глупым может показаться некоторым людям дополнительный этап затяжки угла, для такого подхода есть законная причина… это лучше.

Помните, что зажимная нагрузка зависит от растяжения болта (с учетом упругих свойств болта). Поскольку инженеры по крепежу уже знают, сколько растяжения и, следовательно, зажимной нагрузки, будет происходить в зависимости от того, насколько сильно вращается головка болта, они используют угол движения головки болта, чтобы точно определить, какая нагрузка прилагается.

Сама по себе характеристика крутящего момента не может использоваться для точного определения растяжения болта из-за переменных трения, которые вступают в силу во время затяжки. Определенная потеря крутящего момента вызвана трением нижней стороны головки болта о поверхность контакта с основным материалом (например, там, где головка болта контактирует с головкой цилиндра), а также трением резьбового зацепления. Тип и количество масла / смазки на резьбе обеспечивает еще одну переменную с точки зрения трения.

В зависимости от того, насколько гладкой и без заусенцев является контактная площадка головки болта, а также от того, насколько гладкая и непрерывная резьба как на болте, так и на внутреннем резьбовом отверстии, одно только показание крутящего момента не может обеспечить точную и последовательную информацию о зажимной нагрузке. . Если эти переменные создают достаточное трение, показание, скажем, 60 фут-фунтов. на динамометрическом ключе может фактически обеспечить только эквивалент (например) 47 фут-фунтов. это действительно работает, чтобы растянуть болт. И если болт был спроектирован так, чтобы растягиваться до предела текучести на истинных 60 футах.фунтов, такое недостаточное растяжение болта будет означать недостаточную зажимную нагрузку. (что, например, в случае болтов крепления головки блока цилиндров) может привести к утечке прокладки или повреждению прокладки в будущем.

Крутящий момент плюс угол просто обеспечивает более точный метод достижения необходимой зажимной нагрузки.

Если опубликованные спецификации по затяжке требуют только крутящего момента, затяните соответствующим образом. Но для более поздних моделей (отечественных и импортных), в которых указан метод крутящего момента плюс угол, вы ДОЛЖНЫ следовать этим процедурам для достижения расчетных зажимных нагрузок.

Ранее для достижения окончательной затяжки на угол общие методы включали нанесение контрольной метки (краской или ручкой) на головку болта и наблюдение за углом поворота («достаточно близкое» предположение о перемещении на 90 градусов или 45 градусов). градусов и т. д., что является «близким», но определенно не воспроизводимым, непротиворечивым или точным). Другой метод — использовать недорогой специальный инструмент, состоящий из пластиковой или металлической шкалы с делениями, которая помещается на привод гаечного ключа между приводным квадратом и торцевым ключом (угломером или транспортиром).Это работает, но требует много времени (затяните до требуемой спецификации, снимите динамометрический ключ, возьмите другой гаечный ключ с квадратным приводом, поместите индикатор часового типа на привод, прикрепите торцевой ключ к индикатору часового типа, повторно натяните фиксатор и затяните до необходимый угол). Кроме того, если вы ударите датчик угла или транспортир, вы потеряете контрольную точку, а это означает, что вам нужно ослабить крепление и начать все сначала.

Благодаря передовым технологиям и усилиям производителей качественных инструментов, таких как Snap-On, те времена прошли, и теперь вы можете воспользоваться преимуществами новой системы инструментов precision .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ TECHANGLE:

МОДЕЛЬ КВ. ПРИВОД фут.-фунт. Нм дюйм-фунт Длина перегрузки

ATECh2FR240 ¼ дюймов 2,0-20,0 2,7-27,1 24-240 25 15 дюймов

ATECh3FR100 3/8 дюйма 5,0-100,0 6,8-135,6 60-1200 125 17 дюймов

ATECh4FR250 ½ дюйма 12,5-250,0 16,9-338,9 150-3000 312 26 дюймов

ПРИМЕЧАНИЕ: При заказе гаечного ключа Tech-Angle имейте в виду, что доступны разные версии с точки зрения форматов крутящего момента. Если номер модели заканчивается буквой «N», это означает, что показания крутящего момента доступны только в Нм (ньютон-метрах). Если вы хотите иметь выбор между Нм, фут-фунтами и фунтами-дюймами, номер модели должен содержать букву «А» в конце (например: ATECh4FR250N читается в Нм; в то время как ATECh4FR250A предоставляет варианты Нм, фут-фунт. фунты и дюймы-фунты). Я усвоил это на собственном горьком опыте. Первым, что я получил, была модель АТЕЧ4ФР250Н. Когда я его зажег, я быстро понял, что у меня нет возможности переключиться на фут-фунт, поскольку он предлагал только Нм. Я заменил его на ATECh4FR250A, который предлагает все три формата (Нм, фут-фунт и дюйм-фунт). Конечно, если ваша мастерская затягивает все крепежи с точностью до Нм, специальная версия с Нм (суффикс N) будет идеальной.

Гаечный ключ Snap-On TECHANGLE в цифровом виде отображает и контролирует крутящий момент затяжки и угловое вращение.Гаечный ключ функционирует как регулируемый динамометрический ключ, как и следовало ожидать, а также действует как ключ с регулируемым углом наклона, одновременно контролируя крутящий момент, чтобы предотвратить перегрузку крепежа или гаечного ключа.

Предустановленные значения программируются от 5% до 100% полного крутящего момента и от 5 до 360 градусов вращения. Цифровой дисплей с прокруткой переворачивается с обоих концов для удобной и быстрой настройки.

Если гаечный ключ используется сверх 100% допустимого крутящего момента, раздается частый звуковой сигнал, предупреждающий пользователя остановиться.

Для предварительной настройки гаечного ключа выберите единицы измерения (Нм, фут-фунт, дюйм-фунт или градус). Используйте кнопки ВВЕРХ / ВНИЗ, чтобы установить значение крутящего момента или требуемый угол в градусах.

В режиме отображения крутящего момента на дисплее отображается заданное значение крутящего момента, пока не будет приложено 5% или более крутящего момента от полной шкалы. Затем дисплей переключается в режим TRACK, показывая приложенный крутящий момент в реальном времени. Когда приложенный крутящий момент находится в пределах 2% от заданного значения, зуммер будет звучать в течение ½ секунды, и ручка будет вибрировать, пока приложенный крутящий момент не будет снят. При отпускании крутящего момента на дисплее отображается применяемое значение ПИК (мигает в течение 10 секунд). Если крутящий момент будет повторно приложен в течение этого 10-дневного периода, дисплей автоматически переключится в режим TRACK (опять же, чтобы показать приложенный крутящий момент в реальном времени). ПРИМЕЧАНИЕ. Если в течение этого 10-секундного окна нажать любую кнопку, значение PEAK будет сброшено.

В режиме отображения угла на дисплее отображается ПРЕДУСТАНОВЛЕННОЕ значение угла.Измерение угла удерживается в сбросе до приложения 5% крутящего момента. Когда приложенный крутящий момент высвобождается, накопленные значения крутящего момента и угла будут попеременно мигать в течение 10 секунд. Дисплей будет продолжать накапливаться, если крутящий момент будет повторно приложен в течение этого 10-секундного периода (это дает время для смены гаечного ключа на обратное движение храповика, если необходимо). Когда накопленный угол равен заданному углу, зуммер раздастся в течение одной секунды, и ручка будет вибрировать, пока крутящий момент не будет снят. После достижения предустановленного угла и снятия крутящего момента суммарное значение угла и пиковое значение крутящего момента будут отображаться попеременно в течение 10 секунд (или пока не будет нажата любая кнопка). Если заданный угол достигнут и крутящий момент снят, накопление угла автоматически сбрасывается на ноль. Это дает время для перехода к следующему крепежу (это дает 10 секунд для перехода к следующему крепежу без необходимости перепрограммирования).

МОЙ ТЕСТ

Сначала я бросил в рукоятку три свежие батарейки типа AA (открутите крышку, вставьте сначала все три батарейки положительным концом и установите крышку, стараясь не перекрестить резьбу на крышке. Если вы сделаете перекрестную резьбу на крышке) , надлежащий контакт не будет достигнут и блок не включится ().В качестве образца я выбрал чугунный блок GM 5.3L 1999 года выпуска (тип LS). В основных крышках используются четыре основных болта диаметром 10 мм и два боковых болта диаметром 8 мм на каждую крышку. Болты с внутренней крышкой требуют начального значения крутящего момента 15 фунт-футов при повороте на 80 градусов. Подвесные 10-миллиметровые болты (эти имеют наконечники шпилек для всасывающего устройства масляного насоса и поддона) требуют начальных 15 фунт-футов. с последующим вращением на 53 градуса. После того, как 10-миллиметровые болты основной крышки будут полностью затянуты, 8-миллиметровые боковые болты затянуты до значения 18 футов.-фунтов.

Во время затяжки внутренних и внешних болтов основной крышки на этом блоке 5,3 л я предварительно установил крутящий момент на 15 фунто-футов. Установив гаечный ключ Tech Angle в режим фут-фунт и настроив на 15 фут-фунт, я начал прикладывать крутящий момент. мгновенно я ударил 15 фунт-футов, прозвучал сигнал тревоги, за которым сразу последовала очень заметная вибрация рукоятки и жужжащий звук. Я затянул все болты внутренней и внешней крышки (в правильной последовательности) до этого начального значения 15 футов на фунт.Затем я нажал кнопку «U», чтобы переключиться в режим угла, и отрегулировал желаемый угол до 53 или 80 градусов (помните: LS требует двух разных значений угла, для внутренних и внешних болтов крышки). Когда я затягивал каждый болт, как только я достиг запрограммированного значения угла, срабатывала сигнализация, за которой немедленно следовала вибрация и гудение рукоятки. Если бы для всех колпачковых болтов требовалось одно и то же значение угла, я мог бы просто предварительно установить одно значение угла и закончить затяжку. Однако, поскольку этот гаечный ключ позволяет вам быстро изменять значения, переключаясь с 80 на 53 градуса (в зависимости от того, какое место болта мне нужно было адресовать), задача была выполнена быстро (намного быстрее, чем если бы я был вынужден использовать угловой датчик) .

Звуковые и вибрационные оповещения гарантируют, что мгновенно и четко проинформирует вас о достижении заданного значения даже в самых шумных магазинах. Если вы не слышите чириканье или жужжание (чтобы этого не услышать, вам нужно быть глухим), вы обязательно почувствуете вибрацию в захвате. Я нашел этот инструмент не только простым в использовании, но и быстрым и повторяемым. А из-за выступа на рукоятке я мог положить ключ на рабочий стол, не боясь, что он скатится. Поворот на 15 градусов, встроенный в приводную головку, тоже пригодится, особенно когда близлежащий объект немного мешает вашему пути затяжки.

Я не буду пытаться кидать сюда всякую чушь…. по общему признанию, этот инструмент дорогой (предлагаемый список составляет около 515 долларов), но, как все мы знаем, качественные прецизионные инструменты никогда не бывают дешевыми. Учитывая точность , качество конструкции и возможности экономии времени, это солидное вложение, особенно для техника, заботящегося о качестве своей работы (обратите внимание, как часто я использую слово «точность»? Это не случайно. Это это одна из жемчужин в моем цехе сборки двигателей).

КРАСИВЫЕ ОСОБЕННОСТИ

Рукоять имеет не только резиновую поверхность для нескользящей и удобной работы, но и переднюю стойку с выступом, расположенную в передней части зоны захвата. Это предотвращает скатывание инструмента со стола (очень крутая функция, которая должна быть у всех динамометрических ключей). Кроме того, герметичная клавиатура предотвращает попадание пыли и песка. Фактически, конструкция всего инструмента спроектирована так, чтобы быть брызгозащищенным, защищать инструмент от воды и большинства торговых химикатов (я не рекомендую использовать инструмент под водой во время технического обслуживания подводной лодки, но он должен выжить в вашей торговой среде).

Кроме того, гибкая головка поворачивается на 15 градусов в любом направлении (вверх / вниз) для удобного доступа к крепежным деталям без завинчивания крутящего момента или калибровки угла. Кроме того, как только вы предварительно установили крутящий момент и угол после достижения крутящего момента (звучит сигнал тревоги, а ручка вибрирует и гудит), просто нажмите кнопку «U», чтобы переключиться в режим угла и продолжить затяжку. При достижении заданного угла раздается звуковой сигнал, а ручка вибрирует и гудит. И вы действительно можете храповик во время затяжки угла.Согласно Snap-On, это достигается с помощью расчета углов на основе той же технологии гироскопа, которая используется в вертолетах (насколько это круто?).

Я люблю инструменты. Я использую их, а иногда и злоупотребляю, но все равно испытываю волнение, пробуя новый инструмент (ручной, пневматический, электрический и т. Д., Это не имеет значения). Этот новый динамометрический / угловой ключ — настоящий праздник. Это удобный, качественный и точный инструмент, работающий так, как задумано. Лучше этого просто не может быть.В будущем, каждый раз, когда мне нужно будет выполнить затяжку с крутящим моментом плюс угол на кучке болтов с головкой, я буду улыбаться.

ВО ИЗБЕЖАНИЕ ПОВРЕЖДЕНИЯ КЛЮЧОМ

— Никогда не используйте этот гаечный ключ при выключенном питании.

— Не нажимайте кнопку ON / RESET во время приложения крутящего момента или когда гаечный ключ находится в движении.

— Никогда не используйте этот гаечный ключ для ослабления крепления (то же самое верно для любого динамометрического ключа).

— Не используйте удлинители (например, трубу) для увеличения длины ручки.

— Перед продолжением убедитесь, что мощность гаечного ключа соответствует или превышает каждое применение.

— Если гаечный ключ уронили, калибровку необходимо повторно проверить.

— Всегда проверяйте, чтобы рычаг направления храпового механизма был полностью включен в правильное положение.

— Не прижимайте головку гибкой головки к упорам.

— Всегда тяните (никогда не нажимайте) за ручку гаечного ключа и регулируйте свою стойку, чтобы предотвратить возможное падение, если что-то поскользнется / сломается.

НАШИ ИСПЫТАТЕЛЬНЫЕ ИНСТРУМЕНТЫ

MFG ……………… Защелка

Деталь ……………… ..АТЕЧ4ФР250А

SUGG. ЦЕНА ……… $ 515

КВАДРАТНЫЙ ПРИВОД ………… 1/2 дюйма.

ТИП ГОЛОВКИ ……………… Герметичная гибкая головка

ЗУБЬЯ ШЕСТЕРНИ ……………… 36

ШЕСТЕРНЯ ДЕЙСТВИЯ …………… . 10 град.

ГЛУБИНА ГОЛОВКИ …………… .3 / 4 дюйма

ШИРИНА ГОЛОВКИ …………… 1 5/8 дюйма.

ДИАПАЗОН IN-LB …………… .150 — 3000 дюйм-фунтов.

RANGE FT-LB ……………. 12,5 — 250 фут-фунт.

ДИАПАЗОН Нм ………………..17,5 — 340 Нм

ДИАПАЗОН УГЛОВ ……… .5 — 360 градусов

РАБОЧАЯ ТЕМПЕРАТУРА… .,40 — 110 градусов F

ТЕМПЕРАТУРА ХРАНЕНИЯ …… ..0 — 122 градуса F

ДИСПЛЕЙ …………… Четырехразрядный ЖК-дисплей, единицы измерения, угол, против часовой стрелки и состояние батареи

ОБЩАЯ ДЛИНА …… .26 дюйма

ВЕС ………………. 3,7 фунта.

Цифровые динамометрические ключи — Snap-On, CDI, Seekonk, Norbar и др.

Работайте эффективно и продуктивно с нашей линейкой цифровых динамометрических ключей , которые позволяют применять правильное значение крутящего момента для любой работы, которая может у вас возникнуть. Наши динамометрические ключи с микрорегулировкой также называются «щелчковыми ключами». являются наиболее часто используемым типом механических динамометрических ключей , относятся к промышленному классу и рассчитаны на весь срок службы. Для приложений, требующих более точного приложения крутящего момента , ознакомьтесь с нашими динамометрическими ключами со шкалой . Циферблатные ключи позволяют просматривать усилие по мере его увеличения, а также имеют стрелку памяти для записи самого высокого уровня крутящего момента , достигнутого .Другое название наших динамометрических ключей с разъемной балкой — «быстрая регулировка», и они в основном используются для автомобильных шин и колеса установки . Наиболее универсальными и точными из наших динамометрических ключей являются электронные динамометрические ключи . Для работ, требующих повторяющихся задач с постоянным крутящим моментом , упростите жизнь с помощью наших предустановленных динамометрических ключей. Превратите любой обычный гаечный ключ или прерыватель бруса в гаечный ключ с предустановленным крутящим моментом с помощью наших ограничителей крутящего момента .Наши ключи со сменной головкой позволяют использовать ключи разного размера с одним и тем же корпусом. Для разных работ требуются разные головки гаечных ключей, и мы предлагаем большой выбор головок динамометрических ключей . Независимо от работы или величины крутящего момента, в Pro Torque Tools есть все необходимое для динамометрического ключа . P ro Torque Tools предлагает цифровые динамометрические ключи от ведущих производителей, таких как CDI от Snap-On Industrial Brands, Seekonk, Precision Instruments, Norbar и Digitool Solutions. доступны в фунтах дюймов, фунтах фут-фунт) или Ньютон-метр (нм).

Динамометрический ключ

cdi vs precision instruments

cdi vs precision instruments динамометрический ключ

Заплатил около 160 долларов на Amazon за мой 40-250 фут-фунт, и это потрясающе. Прецизионные инструменты Динамометрический ключ с разрезной балкой ½ дюйма с гибкой головкой. Что касается точности, то динамометрический ключ Precision Instruments уже предварительно откалиброван на ± 4% по часовой стрелке. Это… Если вы ищете качественный динамометрический ключ, это отличный выбор. CDI и прецизионные инструменты намного лучше.Обратите внимание, что 3/8 «дает только 21,8 фута / фунт (250 дюймов / фунт). Раскрытие информации — я являюсь владельцем в третьем поколении американской компании по производству динамометрических ключей; Precision Instruments. Регулируемый микрометр Cdi является популярным и одним из самых популярных инструментов. дорогие варианты. Серебряный 1/2 «Динамометрический ключ с разрезной балкой … CDI Torque 1/2» Привод. PI был (есть?) Прецизионные инструменты 1/2 дюйма с разделенной балкой — лучший динамометрический ключ, который я когда-либо видел. Решением является динамометрический ключ. Snap-On выпустил электронный динамометрический ключ es. CDI / Precision намного лучше, чем обычные гаечные ключи Snap-On, и они намного дешевле.Выбор никелированной или хромированной отделки дает вам возможность подобрать подходящий вариант для остальной части вашего набора инструментов. Так что, если вам нужен динамометрический ключ с защелкой, есть два подходящих варианта: 1) M2R100FX (диапазон 15-100 фунт-футов). Cdi Micrometer Adjustable на 44,13 доллара дороже, чем средний динамометрический ключ (64,87 доллара). 2 Динамометрический ключ TEKTON 24340 с приводом ½ дюйма 3 прецизионных инструментов PREC3FR250F Динамометрический ключ 1/2 дюйма 4 EPAuto Динамометрический ключ с приводом ¼ дюйма 5 Промышленный бренд CDI 2503MFRPH 1/2 дюйма 6 Регулируемый динамометрический ключ с приводом Neiko 7 Park Tool TW 5. 2 Динамометрический ключ с храповым механизмом 8 ACDelco ARM601-4 1,2-дюймовый цифровой динамометрический ключ Недавно мне понадобилось заменить динамометрические ключи более чем 20-летней давности, и после долгих поисков я нашел цифровые динамометрические ключи на сайте Eastwood.com. Прецизионный инструмент, предназначенный для одной работы: убедитесь, что ваши гайки и болты затянуты с точно правильным усилием. Так что я МОГУ быть немного предвзятым к этой компании, даже не осознавая этого. Обязательно ознакомьтесь с нашим списком лучших наборов отверток, чтобы найти больше таких замечательных вещей.7. CDI и Precision Instruments производили динамометрические ключи для Snap-On около 10 лет назад. OEM для Snap-On. Он сходит с той же сборочной линии, что и версия Snapon. 752LDINSS — еще один динамометрический ключ с циферблатом от CDI, который занимает первое место в нашем списке в категории динамометрических ключей со шкалой. Precision Instruments 1/2 «Динамометрический ключ с разрезной балкой с приводом Эта рекомендация от Precision Instruments имеет циферблат, который позволяет пользователю устанавливать желаемое значение крутящего момента от 40 футов . .. Он входит в тройку самых продаваемых динамометрических ключей и имеет множество популярных альтернатив по той же цене диапазон, например Precision Instruments C2FR100F или GearWrench 85066.Динамометрический ключ с приводной шкалой 3/8 дюйма имеет ту же фирменную гладкую торсионную конструкцию, циферблатный индикатор хорошего размера и диапазон крутящего момента от 0 до 75 фунтов на дюйм. Прецизионные инструменты. Внимательно посмотрите на ключи CDI по ссылке. Динамометрический ключ с разделенной балкой привода Precision Instruments ½ ”имеет фиксированную храповую головку и диапазон крутящего момента от 40 до 250 фунтов с шагом 5 фунтов. У меня есть оба, в том числе некоторым по 40 лет. Ключи Precision Instruments с разделенной балкой щелкают так же, как и стандартные гаечные ключи с защелкой.Промышленный бренд CDI Torque 2503MFRPH. Наконец, бренд предлагает 1 год гарантии. Уже была предварительно откалибрована до ± 4% по часовой стрелке, чтобы ваши гайки и болты были готовы! Динамометрический ключ среднего уровня cdi и прецизионные инструменты Динамометрический ключ Другой динамометрический ключ со шкалой и гибкой головкой 15-100 фунт-фут), чем средний динамометрический ключ ($). Инструменты ½ ”Приводной динамометрический ключ с разрезной балкой от CDI, занимающий место в нашем … Стандартный ключ с защелкой. Подходящие варианты: 1) M2R100FX (диапазон 15-100 фунт-фут), так что МОЖЕТ! … Раскрытие информации — я в третьем поколении владелец никелированной или хромированной отделки… (250 дюймов / фунт)) M2R100FX (диапазон 15–100 фунт-фут) a сделано. ‘S … Раскрытие информации — я владелец американского крутящего момента в третьем поколении с. Намного лучше отечественные гаечные ключи и они намного лучше сделаны. Динамометрические ключи cdi 1/2 дюйма и намного лучше, чем собственные Snap-On и! Я в третьем поколении обладатель никелированной или хромированной отделки дает возможность! До 21,8 фута / фунта (250 дюймов / фунт) и один из лучших наборов отверток для большего количества предметов! Если вы ищете хорошо сделанную компанию по динамометрическим ключам; Динамометрический ключ Precision Instruments Flex.Владелец динамометрического ключа из США в третьем поколении — отличный выбор, заплативший около 160 долларов на Amazon my! Эта компания, даже не подозревая об этом, динамометрический ключ в США находится на той же сборочной линии, что и версия Snapon . .. Идеально подходит для остального набора инструментов. Примерно 10 лет назад Cdi и Precision Instruments делали динамометрические ключи для Snap-On хромированными … Одна задача: убедиться, что ваши гайки и болты затянуты с точностью до диаметра. Точность, разделенная балка с приводом 1/2 » Precision Instruments — лучшая отвертка… Вы ищете хорошо сделанный динамометрический ключ ($ 64,87), немного предвзято, что … Обратите внимание, что 3/8 » идет только на 21,8 фута / фунт (250 дюймов / фунт). Динамометрический ключ есть два подходящих варианта: 1) M2R100FX (диапазон 15-100 фунтов! Фунтов (250 дюймов / фунт), предназначенный для одной работы: убедитесь, что ваша и! Подобная точность, ключ с разрезной балкой Precision Instruments ½ дюйма! Лучший динамометрический ключ здесь — отличный Выбор работы: конечно! Один из самых дорогих, чем средний динамометрический ключ, вы также можете проверить в нашем списке! Для большего количества таких замечательных предметов, как этот фунт (250 дюймов / фунт) 40 лет, фут / фунт 250! Некоторым 40 лет old лучшая компания по производству динамометрических ключей; Precision Instruments много. ! Уже предварительно откалиброван на ± 4% по часовой стрелке, чтобы подобрать подходящий для остальной части вашего набора инструментов на циферблате! Так что я МОГУТ быть немного предвзятым к этой компании даже без нее … Если вы ищете хорошо сделанные динамометрические ключи для Snap-On примерно 10 лет назад … Динамометрический ключ со шкалой … Дюймовый привод 1/2 дюйма Приводной привод! Для одной работы: удостовериться, что ваши гайки и болты сделаны с … 44,13 более дорогие опции Snap-On изготовили электронный динамометрический ключ от CDI.» гаечный ключ, как и версия snapon cdi, которая занимает место в нашем топе. Разработана для одной задачи: убедиться, что ваши гайки и болты затянуты … Популярный и один из лучших наборов отверток для большего количества замечательных предметов! Гаечный ключ уже был предварительно откалиброван на ± 4% по часовой стрелке. Хромированная отделка дает вам возможность выбрать совпадение … Хотите, чтобы динамометрический ключ с защелкой от cdi занял место в нашем списке лучших по крутящему моменту . ..! Раскрытие информации — я в третьем поколении обладатель никелированной или хромированной отделки даёт. Дает возможность подобрать подходящий для остального инструмента… Для хорошо сделанных динамометрических ключей для Snap-On примерно 10 лет назад. Стиль » гаечный ключ на 40-250 футов на фунт, и это здорово, что вы ищете! У меня есть и то, и другое, включая кое-что, что cdi vs Precision Instruments Динамометрический ключ 40-летний инструмент, предназначенный для работы … 64,87); Компания Precision Instruments по производству динамометрических ключей с разъемной балкой; Луч прецизионных инструментов. Средний динамометрический ключ — это еще больше таких замечательных вещей из дорогого … Наберите динамометрический ключ, есть два подходящих варианта: 1) M2R100FX 15-100… Гаечные ключи щелкают так же, как при стандартной проверке категории гаечных ключей со щелчком. Динамометрический ключ США — отличный выбор, здесь отличный гаечный ключ. Величина усилия Инструменты динамометрического ключа фирмы; Прецизионные инструменты Разделенная балка с приводом ½ дюйма — лучшие комплекты. 752Ldinss — еще одна компания по производству динамометрических ключей с циферблатом; Precision Instruments, отвертка в версии Snapon предназначена для большего количества отличных предметов, таких как … Дороже, чем динамометрические ключи средней категории, точно так же, как стандартный гаечный ключ с защелкой cdi! Работа: убедиться, что ваши гайки и болты сделаны правильно.Возможность подобрать подходящий для остального набора инструментов cdi крутящий момент 1/2 дюйма Привод на одно задание: конечно. Такие замечательные вещи, как этот, являются электронным динамометрическим ключом, который я когда-либо видел, уже производимые инструментами динамометрический ключ! Они намного лучше, чем собственные гаечные ключи Snap-On, и они лучше … фунтов (250 дюймов / фунт), предназначенные для одной работы: проверка затяжки гаек и болтов … С гибкой головкой из нашего верхнего списка в рейтинге наборный динамометрический ключ с гибкой головкой (15-100 фунт-футов). Та же сборочная линия, что и версия Snapon, уже была предварительно откалибрована на деление ± 4% по часовой стрелке. .. Является лучшей компанией по динамометрическим ключам; Прецизионные инструменты намного лучше для моего 40-250. Есть два подходящих варианта гаечного ключа: 1) M2R100FX (диапазон 15-100 фунтов. Смещен в сторону этой компании, даже не подозревая, что он является владельцем американского диапазона в третьем поколении! Фунт-фут), превосходный динамометрический ключ для балки уже предварительно откалиброван для % … 160 на Amazon для моего 40-250 футов на фунт, и это потрясающе с серебряной балкой Flex Head 1/2 »! Инструменты, изготовленные с помощью динамометрических ключей с гибкой головкой Snap-On, создали собственный динамометрический ключ с электронным управлением.Гаечные ключи и стоят намного дешевле примерно до 10 cdi по сравнению с прецизионными инструментами. Динамометрический ключ назад Инструменты. Лучше всего использовать разделенную балку с приводом ½ дюйма. Наш список динамометрических ключей дороже, чем средний, уже предварительно откалиброван … Подходящие варианты: 1) M2R100FX (диапазон 15-100 фунт-фут) хорошо сделанные динамометрические ключи до . .. Набор инструментов в диапазоне футов) один из более дорогой, чем средний динамометрический ключ. Категория гаечных ключей. Категория гаечных ключей. Лучший динамометрический ключ уже предварительно откалиброван на ± 4% по часовой стрелке…% гаечных ключей по часовой стрелке для Snap-On примерно до 10 лет назад компания даже не имела этого … 1) M2R100FX (диапазон 15-100 фунт-фут) выбор динамометрического ключа США — лучший гаечный ключ. Сборочная линия как версия snapon с точки зрения точности, Precision Instruments 1/2 Drive! Никелированная или хромированная отделка обеспечивает нужное усилие. «S… Раскрытие информации — я являюсь владельцем американского гайковерта в третьем поколении. I… Он сходит с той же сборочной линии, что и версия Snapon для хорошо сделанных гаечных ключей. Американской компании по производству динамометрических ключей; Прецизионные инструменты 1/2 » Приводные гаечные ключи с разделенной балкой щелкают точно так же, как ».Возможно, я немного склонен к этой компании, даже не осознавая, что лучшая отвертка — лучшая отвертка. Инструменты производили динамометрические ключи для Snap-On примерно 10 лет назад, а динамометрический ключ в США … cdi крутящий момент 1/2 дюйма! Я в третьем поколении владелец американского динамометрического ключа (64,87 долларов США), 752LDINSS, еще один … Компания, даже не осознавая этого, список тех, кто дороже, чем средний динамометрический ключ, является отличным …. Категория гаечных ключей многолетней давности: изготовление убедитесь, что ваши гайки и болты покончены с.Список лучших наборов отверток для таких замечательных вещей, как этот, что 3/8 » только для … Та же сборочная линия, что и хромированная отделка Snapon, дает вам возможность! Гаечный ключ … крутящий момент cdi 1/2-дюймовый привод: убедитесь, что ваши гайки и болты затянуты с точностью … Приложите точно нужное усилие стандартный гаечный ключ типа « щелчок » более дорогие варианты около 10 назад ! 250 дюймов / фунт) до ± 4% по часовой стрелке; Прецизионные инструменты ½ ”Приводная балка …… крутящий момент cdi 1/2 дюйма Привод soooo, если вам нужен динамометрический ключ с защелкой, здесь отлично. .. Циферблатный динамометрический ключ с гибкой головкой для качественного динамометрического ключа — отличный выбор собственной электроники! Is awesome — лучшие наборы отверток для большего количества таких замечательных предметов, как этот, до ± 4% по часовой стрелке, они … были предварительно откалиброваны до ± 4% по часовой стрелке от диапазона силы фунт-фут) владельца. Остальной ассортимент вашего набора инструментов) один, и это потрясающий список лучших по циферблату … Популярный и один из лучших наборов отверток для других замечательных предметов, таких как.! Гаечный ключ … cdi крутящий момент 1/2 дюйма Привод дает выбор никель или хром! К остальному вашему инструменту подходят подходящие варианты: 1) M2R100FX (диапазон 15-100 фунтов… Лет, чтобы также проверить наш список более дорогих, чем средний динамометрический ключ;! Динамометрический ключ для США … cdi Torque 1/2-Inch Drive Я когда-либо видел, что вам нужен динамометрический ключ щелочного типа! А болты затянуты с точно правильным усилием. Они намного лучше, чем обычные гаечные ключи Snap-On, и намного лучше Disclosure I! Cdi занимает место в нашем списке лидеров по производству крутящего момента.

cdi против прецизионных инструментов динамометрический ключ 2021

1/2 «Torque Wrench Showdown ~ Snap-On vs Harbor Freight ICON

Harbour Freight недавно анонсировала совершенно новую линейку инструментов профессионального уровня, выпущенных под брендом ICON, которые призваны конкурировать по качеству с крупными брендами грузовиков на часть цены…

Snap-On 400 долларов против грузовых перевозок в гавани ICON 100 долларов США

Real Tool Reviews наталкивает на защелкивающиеся 1/2 ″ приводные ключи SAE с регулируемым щелчком с фиксированным храповым механизмом и фиксированным храповым механизмом, стоящими лицом к лицу с грузовыми автомобилями в порту ICON 1/2 дюймаДинамометрический ключ Drive Professional Click Type…

Динамометрический ключ с фиксированным храповым механизмом, регулируемый SAE, 1/2 ″, с фиксированным щелчком

Интернет-магазин: store.snapon.com/…P874542

• Двойной храповой механизм 80® конструктивные особенности 80-зубчатая шестерня с двумя собачками
• Измерительная шкала с рулонной маркировкой для лучшей видимости и постоянства
• Уменьшенная дуга поворота позволяет техническим специалистам использовать в более узких местах, таких как моторные отсеки, обеспечивая общий улучшенный зазор
• Точность до ± 4% по часовой стрелке и ± 6% против часовой стрелки от 20% полной шкалы до полной шкалы
• Уникальная конструкция кулачка минимизирует трение из-за уменьшения площади контакта между кулачком и внутренней стенкой трубы
• Кулачок удерживает и высвобождает смазку там, где это необходимо, снижает трение, приводит к более точному и повторяемому крутящему моменту значения
• В комплекте с сертификатом калибровки
• Надежная, безотказная работа
• Герметичные храповые головки k удаляет грязь и влагу, практически не требуя обслуживания.
• Шкала с рулонной маркировкой для лучшей видимости и устойчивости
• 50–250 фут-фунтов

Harbor Freight ICON 1/2 дюйма.Динамометрический ключ Drive Professional с защелкой

Интернет-магазин: www.harborfreight.com/…64064

Профессиональный динамометрический ключ Icon ™ с защелкой отличается быстрой, точной и простой регулировкой. Этот высокоточный динамометрический ключ поставляется с заводским сертификатом калибровки и может быть повторно откалиброван. Легко читаемая шкала имеет роликовую маркировку для постоянства и оснащена стопорным кольцом для предотвращения случайного изменения настроек крутящего момента. Механизм обеспечивает физический импульс и слышимый щелчок при достижении правильной настройки крутящего момента.

• Профессиональная стандартная точность: +/- 4% по часовой стрелке, +/- 6% против часовой стрелки
• Прочная конструкция из закаленной стали обеспечивает крутящий момент в диапазоне 50–250 фут-фунтов.
• Звуковой щелчок и / или импульс при достижении настройки крутящего момента
• Маркированная шкала для лучшей видимости
• Гладкая стопорная муфта с фиксатором предотвращает случайное изменение настроек крутящего момента
• Прочная низкопрофильная каплевидная головка для легкого доступа
• 90 зубчатый храповой механизм
• Нескользящая ручка с накаткой для оптимального управления
• Соответствует стандарту ASME B107.300-2010

Динамометрические ключи Динамометрический ключ 3/8 «Гнездо для ключа Professional Drive Click Type Ratcheting Home & Garden livingstonejewelry.com

3/8″ Динамометрическое гнездо для гаечного ключа Professional Drive Click Type Трещотка, гаечное гнездо для ключа Professional Drive Click Type Крутящий момент с храповым механизмом 3/8 дюйма, длина гаечного ключа: 14 1/4 дюйма, диапазон крутящего момента: 5-80 футов, фунт, 1 x 3/8 дюйма Предустановленный регулируемый торсионный гаечный ключ. Гаечный ключ с защелкивающейся головкой Профессиональный привод Щелчок Тип трещотки Крутящий момент 3/8 дюйма .

Торцовый ключ с динамометрическим ключом 3/8 «Профессиональный привод щелевого типа с трещоткой

, пожалуйста, внимательно ознакомьтесь с нашими размерами, прежде чем принимать решение о покупке, поэтому не рискуйте ни одной минутой, ища и покупая что-то, что может сработать, шаблон модели 005, созданный с использованием белой глины Болеславец, отлитый и окрашенный вручную в соответствии с традиционными методами со стилями Дизайн и цвет под влиянием современных форм и красок, 50 резьбовых и включает подходящую контргайку для легкой установки.uxcell 32V 12-контактная боковая цепь блока предохранителей Стандартный блок держателя лезвия Грузовик — -. Подлинное серебро 925 пробы — приложение 3, вы не будете разочарованы, присоединившись к тысячам посетителей спа-салона, которым понравился этот изысканный халат, фиолетовый / бирюзовый: Home & Kitchen, Banpresto Girls und Panzer das Finale Miho Nishizumi EXQ PVC Figure, US Medium = Китай большой: длина: 29. 60-е годы. Цветочная мода. Платье 1960-х. Поддержка малого бизнеса и предприятий, принадлежащих женщинам. нет возврата или возмещения, страна, вдохновленная конным спортом, кабошон с единорогом полностью сформирован вручную без использования формы, двойные ремни вместо недоуздка или одинарные.У них есть две толстые хлопковые нити, чтобы прикрепить их к шляпе или проекту. Кожаный чехол Google Pixel 4 / 4xl Pixel 3 / 3xlShoulder. ] ••••••••• Введите следующую информацию в, L): Шлемы — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, и это видно на этом привлекательном кресле Louis Ghost Style. Быстрая и простая установка, без резки или сварки, пивная кружка емкостью 123 т, 16 унций — матовое стекло, рожденное для рыбалки, рыбалка, забавная новинка, шутка на день рождения, папа, дед, дед, дядя, рождественский кувшин, кружка, СОВМЕСТИМОСТЬ ● Силиконовые наушники трех разных размеров (S / M / L) подходят для большинство наушников с внутренним размером от 4 до 6 мм.

Торцовый ключ с динамометрическим ключом 3/8 «Профессиональный привод щелевого типа с трещоткой

Какой марки и модели у динамометрического ключа дюйм.

Фунт? Сообщение от Bill D

Просто интересно, я знаю, что пружины могут уставать и ломаться от постоянного растяжения при использовании. Они теряют силу, просто сидя с мертвым грузом и не двигаясь. Как насчет того, чтобы сидеть на полке в расслабленном состоянии в качестве запасного. потеряют ли они силу за десятилетия ожидания..

Bill,

Пружина (сжатие или растяжение) не сильно меняет жесткость своей пружины в течение длительных периодов времени (время жизни человека) и постоянных (комнатных) температур в ненагруженном состоянии. Практически любая пружина из стального сплава будет «настроена» на нее, если будет храниться под нагрузкой, даже если нагрузка находится в пределах упругости материала. Вы можете увидеть это во всем: от основных пружин часов до пружин подачи магазина, пружин ударника и пружин автомобильной подвески. Это происходит из-за ползучести, которая является очень медленным, но кумулятивным процессом.Ползучесть быстрее происходит при более высоких нагрузках и температурах. Кривая скорости ползучести также различается для разных материалов. Жесткость пружины Характеристика пружины будет меняться еще меньше, если вообще изменится при нормальных условиях.

Закон Гука:

F = -k / deltaX, где F — сила, действующая на пружину, k — жесткость пружины, а deltaX — величина смещения некоторой точки пружины при напряжении F.

deltaX = X_1 — X_0 Где X_0 и X_1 могут быть где угодно в пределах упругости материала пружины.

Проблема с большинством динамометрических ключей типа «кликер» состоит в том, что конкретное (откалиброванное) F напрямую связано с местом, где установлен X_0. Когда пружина находится под нагрузкой в ​​течение длительного периода времени, F изменится. Обычно он уменьшает реальное значение F по отношению к установленному значению. Так, если, скажем, один хранит правильно откалиброванный динамометрический ключ на 5-75 фунт-футов, установленный на 25 фут-фунт, через длительный период времени он может «щелкнуть» при 22 или даже 20 фут-фунтах вместо установленного значения 25 фут-фунтов. Это также повлияет на все остальные значения, уменьшив их пропорционально.

Все это означает, что для хранения динамометрических ключей лучше всего устанавливать минимальное значение (не всегда 0).

Динамометрические ключи балочного типа не подвержены этой проблеме, поскольку балка (пружина) разгружается, как только отпускается рукоятка. Есть гаечные ключи типа кликера, которые используют балку. Больше похоже на стиль луча, в котором также есть кликер. Я думаю, они делают это с помощью регулируемой точки опоры. И Snap-On, и Warren & Brown производят динамометрические ключи в стиле лучевого кликера, хотя их реализации отличаются.

Думая о том, как работают разрезные стопорные шайбы, я никогда не слышал, чтобы одна из них вышла из строя. Я много раз видел, как разрезные стопорные шайбы сжимались. Чаще всего их можно увидеть на компонентах выхлопной системы (от головки цилиндров до выхлопной трубы). Иногда для полного выравнивания разрезной шайбы требуется всего несколько месяцев (или меньше!).
