TW122821 Ключ динамометрический 1/2″DR, 28-210 Нм
- Каталог /
- Ключи динамометрические и измерительный инструмент /
- Ключи динамометрические
×
| 5 970 р. 3 500 р. |
Описание
Динамометрические ключи THORVIK предназначены для проведения слесарно-монтажных работ с крепежом любого присоединительного профиля с различным крутящим моментом. Применяются при обслуживании резьбовых крепежных элементов с правым вращением.
Технические характеристики
| Артикул | Квадрат | Длина, мм | Вес, гр | Диапазон, Нм |
| TW14224 | 1/4″DR | 267 | 568 | 2 — 24 |
| TW381911 | 3/8″DR | 364 | 814 | 19 — 110 |
| TW122821 | 1/2″DR | 470 | 1380 | 28 — 210 |
Инструкция по эксплуатации
Принцип действия ключей динамометрических предельных, регулируемых, тактильноакустического типа заключается в том, что под действием приложенной к рукоятке ключа силы при достижении заранее установленного значения крутящего момента силы ключ издает четко слышимый щелчок, что указывает на достижение установленного значения крутящего момента.
! При малых значениях, установленного крутящего момента, в следствие слабой нагрузки упругого элемента, динамометрические ключи имеют не столь выраженный акустический эффект и работать с ними надо крайне внимательно, ориентируясь, в большей степени, на тактильные ощущения и визуальный контроль.
1) Отвернуть фиксатор регулировочной рукоятки ключа, расположенный в торце рукоятки, на один оборот против часовой стрелки в направлении «Unlock».
! При работе с фиксатором блокировочного механизма не прилагайте чрезмерных усилий и не используйте дополнительные инструменты
2) Используя регулировочную рукоятку выставить необходимый момент затяжки.
! Шкала на корпусе изделия отображает базовые значения крутящего момента. Для более точной регулировки момента исользуйте шкалу нониуса на регулировочной рукоятке. Относительная погрешность прибора составляет ±4%.
3) Закрутить фиксатор регулировочной рукоятки ключа, повернув по часовой стрелке в направлении «Lock».
! При работе с фиксатором блокировочного механизма не прилагайте чрезмерных усилий и не используйте дополнительные инструменты.
!! Ключи серии THORVIK в процессе затяжки срабатывает автоматически с тактильно-акустическим сигналом, по достижении установленного значения крутящего момента. Запрещается продолжать затягивать соединение после достижения момента срабатывания механизма.
скачать инструкцию
скачать релиз

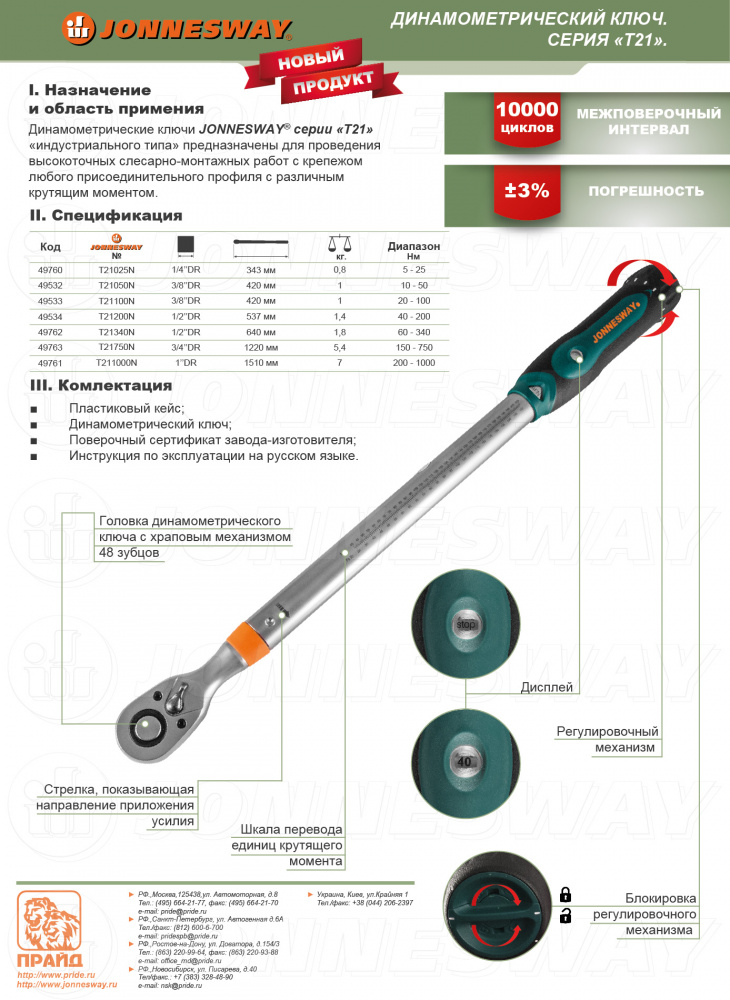

Как пользоваться динамометрическим ключом jonnesway
По случаю предстоящей замены прокладки клапанной крышки приобрёл динамометрический ключ Jonnesway 3/8″ T04060A с рабочим моментом 5-25Нм. Т.к. перетягивать болты очень не желательно, могут и лопнуть и прокладку пережать. В общем, всё надо делать по уму))
Хотел сначала купить более универсальный Ombra A90039 с моментом 10-110Нм, но его не было в наличии, да и хорошо подумав, решил, что лучше иметь 2 ключа (на 5-25 и 28-210), каждый в своём диапазоне.
Вот сам ключик в зеленом кейсе:
Внутри были инструкция на русском (общая):
Сертификат калибровки конкретного ключа.
Точность довольно хорошая!
И ещё бумага с рисунками, как им пользоваться и таблицей перевода величин момента:
На самом ключе 2 шкалы — в Нм и См-кг*с. Нужное значение выбирается вращением рукоятки. Для фиксации значения есть колесико блокировки на торце. Всё очень просто и удобно.
Поскольку квадрат у ключа 3/8″, а у меня есть набор головок 1/2″, чтобы их использовать, докупил переходник с 3/8″ на 1/2″ Ombra 203812.
В работе сложностей никаких. Просто вращаешь его как обычный ключ с трещёткой и при достижении установленного момента вся рукоятка с небольшим щелчком немного поворачивается. Это и есть сигнал, что нужный момент достигнут.
Наперед скажу, что 10Нм, которыми положено затягивать болты клапанной крышки, осказывается совсем немного. Их нужно затягивать почти без прикладывания силы.
Заказывал ключик опять же в EMEXе по коду T04060A. Обошёлся в 1995р. + 53р. переходник.
Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники.
Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.
Инструкция по эксплуатации и применению динамометрического ключа
Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:
- Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
- Применять только стандартные или высокие безударные торцевые насадки;
- Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.
е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа; - Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
- Не рекомендуется бросать или стучать по инструменту;
- Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
- После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
- После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
- Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.
е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.
Как пользоваться динамометрическим ключом щелчкового типа?
Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.
Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.
Руководство по эксплуатации динамометрического ключа щелчкового типа:
- Раскрутить стопорную гайку внизу рукоятки ключа;
- Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
- Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;
Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид исполнения шкал или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные щелчковые предельные ключи.
Закручивать резьбовое соединение необходимо до характерного звука ключа, который оповещает о достижении выставленного усилия.
Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”
Динамометрический ключ стрелочный: как пользоваться правильно?
В отличие от предыдущего вида инструмента, стрелочный ключ не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах. При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.
Как работает динамометрический ключ такого типа? Принцип действия довольно прост.
Во время работы на определенный угол смещается рукоятка со шкалой значений, а указатель остается неподвижным.
Перед тем как пользоваться динамометрическим ключом подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала ключа может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.
7,2 lbf/ft (Футофунты).
Как пользоваться динамометрическим ключом со стрелкой :
- Точно определить необходимое значение на шкале;
- Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
- Закончить работу при достижении необходимого усилия.
После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.
Как затягивать цифровым динамометрическим ключом?
Подобный вид инструмента похож на предельный ключ, только вместо пружинного механизма, цифровой ключ использует электронную “начинку”, благодаря которой измеряется усилие. Принцип работы динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении ключ издает звуковой сигнал, оповещающий о завершении работы. На цифровом дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.
Вся номенклатура данного инструмента является измерительными приборами, поэтому ключи требуют бережного хранения и должны использоваться строго по назначению.
Перед приобретением инструмента рекомендуем ознакомиться с материалом – Рекомендации по выбору динамометрических ключей
Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил.
Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.
Что такое динамометрический ключ и для чего предназначен
Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм).
Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.
Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов.
Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:
- Трещотка (съёмная насадка).
- Гнездо для установки сменных насадок с фиксатором.
- Корпус, содержащий пружинный механизм.
- Установочная шкала или измерительный элемент.
- Фиксатор установки момента.
- Рукоять.
Ключ состоит из нескольких элементов
Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.
Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:
- Тип индикации.
- Предельная величина допустимого усилия.
- Область использования.
Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента.
Рассмотрим существующие типы этих ключей подробнее:
Электронный
Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр
Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.
Стрелочный
Стрелочный механизм позволяет следить за усилием затяжки
Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:
- С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
- С одной стрелкой, демонстрирующей усилие в данный момент времени.
В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные.
Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.
Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.
Рожкового типа
Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку
Такие ключи имеют гнездо для установки сменных насадок рожкового типа.
Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.
Щелчкового типа
Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания
Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой.
Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.
Критерии выбора приспособления
Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.
Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.
Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов.
Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.
Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности.
Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.
Как пользоваться динамометрическим ключом
С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:
- Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
- Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
- Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
- Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
- Особое внимание следует обращать при работе на низких крутящих моментах.
- После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
- Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
- Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.
Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.
Рассмотрим особенности пользования разными видами ключей:
Как пользоваться электронным инструментом
Электронные ключи используются для наиболее ответственных и точных работ.
Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.
В электронных ключах можно сохранить настройки
Стрелочный
Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:
- Хорошая освещённость.
- Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.
Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.
Работать этим ключом рекомендуется только в условиях хорошей освещённости
Использование ключей рожкового типа
Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.
Размеры ключа и крепежа должны строго соответствовать
Щелчкового типа
Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.
Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.
Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.
Затягивать крепления нужно до щелчка механизма ключа
Как определить момент затяжки (с таблице)
Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями.
Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.
Как правильно, крутящий момент соединений должен быть указан в техническом документе
Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов
Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.
Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.
Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта
Использовать удлинители, не соответствующие конструкции ключа, запрещается.
Отзывы
Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.
Взял себе Динамометрический электронный ключ-адаптер GROSS 14164, испытал и поверял при замене прокладки под головкой — очень понравился…
KaValer7777
https://www.drive2.ru/c/2373686/
Брал МАСТАК 012–40210C. Качество не очень, взял только из за того что покрывает нужный диапазон усилий. Рекомендую присмотреться к нормальным брендам — KING TONY, Jonnesway, Force.
Блинов Артём
http://krasnodar.
vseinstrumenti.ru/ruchnoy-instrument/klyuchi/dinamometricheskie/mastak/012–40210c/?respcount=1#tab-Responses
Электронный ключ KING TONY 34407–1A. При работе быстро садится батарея, возможно сама батарея уставшая. Купил правда пока новую, ещё не пользовался, поэтому не могу сказать в чем причина. То ли от перекоса корпуса такое, то ли от того что батарея уже устала. Почему-то данные на упаковке и на корпусе изделия от разных ключей, но ключ при этом пришел именно тот что и заказывал. И при этом номера серийные совпадают на приборе и на упаковке. В целом доволен.
Дмитрий
http://krasnodar.vseinstrumenti.ru/ruchnoy_instrument/klyuchi/dinamometricheskie/king_tony/elektronnyj_dinamometricheskij_adapter_king_tony_34407–1a/?respcount=1#tab-Responses
Стрелочные динамометрические ключи. Также именуется Торсионный динамометрический ключ. Точность таких ключей не самая высокая, погрешность измерений составляет от 5% до 20%.
Кроме того, в силу своих конструктивных особенностей динамометрический ключ со временем утрачивает точность и не поддается регулировке.Oleh
http://forum.velomania.ru/showthread.php?t=178401&page=8
У меня — Jonnesway. Работают нормально. Я так думаю, что разница цен в ключах зависит только от долговечности и надежности их. Главное — не забывать, что динамик — это измерительный инструмент, и пользоваться надо им соответственно
Alexandroid
https://forum.onliner.by/viewtopic.php?p=43146451#p43146451
Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.
Как настроить динамометрический ключ
Динамометрические ключи предназначены для применения определенного крутящего момента для точной затяжки болтовых соединений. Есть примерно два типа динамометрических ключей. Первый тип необходимо настроить перед использованием, и он издает щелчок при достижении определенного крутящего момента. Из-за этого принципа эти устройства известны как динамометрические ключи щелчкового типа.
Второй тип имеет индикатор, который можно считывать во время использования. Если вы используете динамометрический ключ со щелчком, очень важно правильно настроить его. В этой статье мы расскажем вам, как именно это сделать. При этом особое внимание уделим инструментам от Norbar. Как дистрибьютор этого качественного бренда, мы предлагаем широкий ассортимент динамометрических ключей Norbar для продажи и аренды. Все ключи, которые мы поставляем, откалиброваны, поэтому вы можете с уверенностью их использовать.
Если вы хотите, мы также можем помочь вам с калибровкой динамометрического ключа.
Установка динамометрического ключа с защелкой с помощью рукоятки
Максимальный крутящий момент, развиваемый динамометрическим ключом с защелкой, можно легко отрегулировать с помощью рукоятки. Поворотом рукоятки крепится или ослабляется внутренняя винтовая пружина. Многие динамометрические ключи оснащены защитным механизмом, предотвращающим изменение настроек во время использования. После переключения предохранителя вы можете увеличить крутящий момент, повернув рукоятку влево, или уменьшить его, повернув вправо. Над поворотным механизмом есть числа, обозначающие дюйм-фунты и Нм, которые помогают выбрать правильный уровень крутящего момента для данного соединения. Ключи Norbar большей мощности (550-1500 Нм) вместо обычной рукоятки имеют выдвижную регулировочную рукоятку.
Точность динамометрического ключа
На большинстве моделей предварительно установленный крутящий момент легко считывается на циферблатном индикаторе на рукоятке.
От нижней части ручки выбранная мощность идет от малого к большему. Динамометрические ключи с меньшим усилием обычно можно настроить точнее, чем ключи с большим усилием, поскольку шкала первого более подробная. Большинство динамометрических ключей Norbar имеют точность около 3%. Помимо динамометрических ключей с аналоговым индикатором, Norbar предлагает модели с цифровым дисплеем. Эти цифровые динамометрические ключи имеют более высокую точность и могут быть установлены с точностью до одного десятичного знака. Рядом с регулируемыми динамометрическими ключами есть динамометрические ключи, которые нельзя настроить. Эти так называемые ключи «P-типа» предварительно настроены для конкретных применений. Это предотвращает изменение настроек посторонними лицами.
Динамометрический ключ в Нм
Мощность вашего динамометрического ключа выражается в единицах измерения Ньютон-метр (Нм). Мощность, необходимая для крепления того или иного соединения, зависит от требований поставщика или производителя.
Если у вас нет доступа к спецификациям, вы можете проконсультироваться с поставщиком или найти их в Интернете. Если вы используете слишком много или слишком мало энергии, это может повлиять на надежность и срок службы вашего болтового соединения. Мы поставляем динамометрические ключи для всех болтовых соединений. Мощность наших инструментов варьируется от 1 Нм до 2000 Нм. После использования важно снова установить ключ на «0», чтобы снять давление с внутренней винтовой пружины. Если эта часть слишком долго находится под давлением, это может повлиять на калибровку динамометрического ключа.
Динамометрические ключи и отвертки, электрический динамометрический ключ с квадратным хвостовиком и набор
Показать только в наличии
Представление результатов:
Ассортимент динамометрических ключей и динамометрических отверток RS, необходимых любому пользователю, желающему выполнять задачи по креплению с точностью и точностью, предлагает все необходимое для безопасного и надежного выполнения работы.
Выбирайте из огромного ассортимента ручных, пневматических, гидравлических и электрических динамометрических инструментов — все созданы для работы, рассчитаны на долгий срок службы и созданы для того, чтобы предложить исключительную ценность как профессионалам, так и домашним мастерам.
Что такое динамометрический ключ?
Динамометрический ключ — это инструмент, используемый для затяжки гаек и болтов с заданным значением крутящего момента. Регулируя величину прилагаемого крутящего момента, это позволяет затягивать крепеж до нужного натяжения. Это устраняет риск чрезмерного затягивания соединения и последующего повреждения задействованных инструментов и приспособлений, а также риска недостаточного затягивания соединения и риска разрушения креплений, что обеспечивает безопасность и производительность рассматриваемого приспособления.
Динамометрические ключи обычно регулируются и предварительно калибруются для приложения определенного крутящего момента к суставу.
Они используют напечатанную шкалу или экран дисплея, чтобы показать пользователю, какой крутящий момент прилагается.
Что такое динамометрический ключ?
Динамометрическая отвертка — это отвертка, которая закручивает и затягивает винты до заданного значения крутящего момента, обеспечивая единообразие значений натяжения для всех креплений на приспособлении. Драйверы крутящего момента обладают уникальной функциональной особенностью в виде муфты, чувствительной к давлению. Муфта действует как встроенный ограничитель, контролирующий прилагаемую мощность поворота и отключающий привод при достижении заданного уровня крутящего момента.
Как и динамометрические ключи, динамометрические ключи используют шкалу или цифровое считывание, чтобы указать, какое усилие прикладывает пользователь.
Для чего используются динамометрические ключи и динамометрические ключи?
Как динамометрические ключи, так и динамометрические ключи имеют широкий спектр применения, от крупных промышленных операций до использования в домашних условиях.
Динамометрические инструменты чаще всего используются в автомобильной, строительной и крупномасштабной производственной промышленности, но также легко используются при ремонте и техническом обслуживании дома.
Корпоративные производственные предприятия, например, используют динамометрические ключи для скрепления нескольких соединений с одинаковым давлением для обеспечения согласованности своей продукции. Точно так же механики полагаются на динамометрические ключи для надежной затяжки гаек на автомобильных колесах, чтобы обеспечить безопасность клиентов. То же самое касается домашних пользователей, у которых может быть проект или ремонт, где они хотят обеспечить производительность, безопасность и сборку приспособления с помощью согласованных, правильно затянутых креплений.
Учитывая все вышеперечисленное и многое другое, динамометрические ключи и динамометрические отвертки играют жизненно важную роль.
Какие существуют типы динамометрических ключей и динамометрических ключей?
Понимание различных типов динамометрических ключей и динамометрических отверток, а также их соответствующих применений необходимо для того, чтобы вы могли найти правильный инструмент для своей работы.
Типы динамометрических ключей
- Цифровые/электрические динамометрические ключи: самое современное и популярное решение на современном рынке, цифровые динамометрические ключи используют датчики для контроля силы и информирования пользователя о приложенном крутящем моменте с помощью цифрового дисплея. Они также имеют возможности памяти, чтобы пользователи могли сохранять и просматривать предыдущие показания для использования в будущем.
- Динамометрические ключи с балкой: простые и легкие в использовании, динамометрические ключи с балкой показывают, когда достигнуто правильное значение крутящего момента, с помощью шкалы. Самый простой динамометрический ключ, который можно купить за деньги.
- Динамометрические ключи со щелчком: издают звуковой сигнал при достижении нужного уровня крутящего момента, имеют подпружиненный уровень, который регулируется поворотом рукоятки в нужное положение. Кроме того, большинство динамометрических ключей с защелкой также имеют храповик для легкого закручивания и ослабления.
- Гидравлические динамометрические ключи: , часто используемые в промышленных условиях, эти динамометрические ключи используют гидравлику для достижения требуемого уровня крутящего момента.
- Динамометрические ключи со шкалой: один из самых точных динамометрических ключей, динамометрические ключи со шкалой, как правило, шире, чем другие типы, поэтому их трудно использовать в узких местах. Регулярно используется в автомобильной, аэрокосмической и оборонной промышленности.
В RS мы поставляем ряд специальных опций для профессионального и бытового рынков, включая динамометрические ключи для электриков, динамометрические ключи с квадратным хвостовиком и динамометрические ключи с заводской настройкой.
Типы динамометрических отверток
- Ручные динамометрические отвертки: обычно имеют встроенную рукоятку и приводной вал, как и традиционные отвертки.
- Пневматические динамометрические приводы: , предназначенные для применения с большой мощностью, пневматические динамометрические приводы, также известные как пневматические приводы, обеспечивают быстрое и эффективное крепление, идеально подходящее для условий массового производства.
- Электрические динамометрические отвертки: используют электроэнергию для вращения головки отвертки и затяжки винтов. Часто используемые для таких приложений, как сборка небольшой электроники, где требуется абсолютная точность уровней крутящего момента, электрические динамометрические ключи требуют, чтобы пользователь только держал устройство в неподвижном состоянии, чтобы оно работало.
Усильте свою работу с помощью RS
Вы найдете выдающийся ассортимент высококачественных, долговечных и недорогих динамометрических ключей и динамометрических отверток с RS.
Если вам нужна помощь в выборе продукта, который соответствует вашим потребностям, или вы хотите узнать больше об ассортименте RS, не стесняйтесь обращаться в нашу службу поддержки клиентов. В нашем экспертном центре контента также есть много полезных советов и информации о многих продуктах из нашего каталога.
Вы можете сравнить не более 5 предметов.
HUBER+SUHNER
Динамометрический ключ, отвертка, Нсм 100
Производитель Деталь №: 74_Z-0-0-21
Номер по каталогу RS: 72321898
В наличии: 24
+1
$146,31
/ шт.
+5 $143,38 / шт.
+10 $140,46 / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
HUBER+SUHNER
Динамометрический ключ, отвертка, экономичный SMA
Производитель Деталь №: 74_Z-0-0-79
Номер по каталогу RS: 72321899
В наличии: 20
+1 $161,12 / шт.
+10 155,85 долларов США / шт.
+25 150,90 долларов США / шт.
+50 $144,04 / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнивать не более 5 предметов.
Феникс Контакт
Динамометрическая отвертка, шестигранная, регулируемая, 0,3–1,2 Нм, 2,655–10,621 дюйм/фунт, TSD-M 1 2 Нм
Производитель Деталь №: 1212224
Номер по каталогу RS: 70280544
В наличии: 1
При заказе: 3
+1
248,15 долларов США
/ шт.
+5 238,23 доллара США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнивать не более 5 предметов.
ТЕ подключение
Гаечный ключ, динамометрический, 5/16 дюйма. (7,9 мм), AlloySteel, для разъемов SMA (OSM)
Производитель Артикул №: 1055419-1
Номер артикула RS: 70089997
В наличии: 14
1 518,67 долларов США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
РС ПРО
Динамометрический ключ со шкалой 3/8 дюйма, квадратный хвостовик 3–40 нм, длина 9,61 дюйма (244 мм)
Производитель Деталь №: 575649
Номер по каталогу RS: 70412559
В наличии: 38
При заказе: 2
1 300,72 доллара США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Вера Инструменты
Kraftform Kompakt,VDE TORQUE 1.2-3.0 NM Набор с рукояткой и сменными лезвиями
Производитель Деталь №: 05059291001
Номер по каталогу RS: 71409636
В наличии: 2
+1 294,27 доллара США / шт.
+5 279,55 долларов США / шт.
+10 257,19 долларов США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Wera Инструменты
Динамометрический ключ Click-Torque B 2 с реверсивной трещоткой; 3/8″ x 20-100 Нм
Производитель Деталь №: 05075611001
Номер по каталогу RS: 71703093
В наличии: 1
+1 $337,06 / шт.
+5 320,22 доллара США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
РС ПРО
Стандартная динамометрическая отвертка 1/4 дюйма с шестигранной головкой Quickset 1-6 Нм 7,24 дюйма (184 мм), длина
Производитель Номер по каталогу: 547379
Номер по каталогу RS: 70412532
В наличии: 3
+1
216,89 долларов США
/ шт.
+3 $206,03 / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
РС ПРО
Отвертка с малым крутящим моментом Шестигранная отвертка 1/4 дюйма с предварительной настройкой 2–135 Н·см 4,37 дюйма (111 мм), длина
Производитель Номер по каталогу: 603592
Номер по каталогу RS: 70412568
В наличии: 1
+1 $106,91 / шт.
+3 101,56 доллара США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
КОМПОНЕНТЫ RS UK
Механический динамометрический ключ Bahco 1/2 дюйма с квадратным хвостовиком, 60–300 нм
Производитель Деталь №: 7455-300
Номер по каталогу RS: 70293897
В наличии: 3
1 $374,05 / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Феникс Контакт
Динамометрическая отвертка, 0,2 Нм, шестигранная отвертка 4 мм, M8, черная, шестигранная SW4, TSD 02 SAC
Производитель Номер по каталогу: 1208487
Номер по каталогу RS: 70342140
В наличии: 4
+1 $164,78 / шт.
+5 $159,84 / шт.
+10 $156,54 / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Wera Инструменты
300 IP TORX PLUS, 6/0,6 с защитой от несанкционированного доступа, серия индикаторов крутящего момента
Производитель Деталь №: 05027930001
Номер по каталогу RS: 71410412
В наличии: 1
1 54,82 доллара США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Решения для подключения Johnson-Cinch
Прецизионный динамометрический ключ, 8 дюйм-фунтов для SMA (соединители из нержавеющей стали)
Производитель Деталь №: 141-0000-929
Номер по каталогу RS: 71756346
В наличии: 2
+1
269,43 доллара США
/ шт.
+5 255,00 долларов США / шт.
+100 242,03 доллара США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Wera Инструменты
Комплект драйвера, T Kraftform Turbo Insulated
Производитель Деталь №: 05057481001
Номер по каталогу RS: 72058861
В наличии: 5
+1 $122,04 / шт.
+5 $115,93 / шт.
+10 $106,66 / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Руланд Производство
Динамометрический ключ, привод 0,25 дюйма, крутящий момент 35 дюймов/фунтов.
Производитель № по каталогу: TW:BT-1R-1/4-35.0
Номер по каталогу RS: 72339700
В наличии: 1
+1 221,72 доллара США / шт.
+5
211,70 долларов США
/ шт.
+10 202,52 доллара США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Инструменты Wiha
Набор метрических головок для динамометрических ключей с храповым механизмом; 3/8″; изолированный
Производитель Номер по каталогу: 30192
Номер по каталогу RS: 71108690
В наличии: 3
1 1374,66 долларов США / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
Wera Инструменты
Серия 300 Hex-Plus, защита от несанкционированного доступа 4,0/5,0, серия с индикатором крутящего момента
Производитель Деталь №: 05027913001
Номер по каталогу RS: 71410408
В наличии: 1
1 $80,13 / шт.
0 сейчас в корзине
Ошибка при обновлении корзины
Вы можете сравнить не более 5 предметов.
