Как определить полярность аккумулятора?

Автомобильный аккумулятор, как и любой элемент питания, например, «пальчиковая» батарейка, имеет определенную полярность («+» плюс и «-» минус). Важно при подборе новой аккумуляторной батареи для своего автомобиля правильно определить расположение плюсовой клеммы. Ведь если вы перепутаете полярность стартерного аккумулятора, вам скорее всего не удастся его установить, и впоследствии, возникнут проблемы с заменой уже нового аккумулятора.

Немного поразмыслив, вы скажете – «Ничего страшного, я разверну аккумулятор вокруг его оси, и полярность сразу поменяется». Это так, НО…

В настоящее время все стремятся сэкономить, производители автомобилей не исключение… Каждый сантиметр современной иномарки стоит не мало денег, в том числе и токопроводящие элементы (провода).

Конструкторы все просчитали, все в «притирочку», проводки ровно столько, сколько необходимо для предусмотренного аккумулятора. И если вы купили аккумулятор неправильной полярности и предполагаете развернуть его в месте установки, то учитывайте особенности конструкции стартерной аккумуляторной батареи, в частности то, что клеммы расположены по краю крышки корпуса АКБ, и если вы развернете аккумулятор, те самые клеммы окажутся с противоположной стороны.

И вот вы развернули аккумулятор, клеммы соответственно сместились в противоположную сторону, а конструкторы вашего авто на это не рассчитывали, и длинны силовых проводов автомобиля попросту не хватит для подключения аккумулятора.

Раньше конструкторы автомобилей не были такими экономными, и зачастую авто старого образца имеет небольшой запас длины токопроводящих элементов (проводки), поэтому владельцам этих авто подойдут аккумуляторы с любой полярностью.

И все же, у вас современный автомобиль, и вам нужно правильно подобрать аккумулятор с определенной полярностью.

Начнем с простого.

Для того, что бы определить полярность аккумулятора, предусмотренного производителем на ваш автомобиль, достаточно просто правильно посмотреть на него. Итак, вы смотрите на аккумулятор, из-за конструкционных особенностей подкапотного пространства, он на разных машинах может размещаться по-разному.



Смотреть на аккумулятор предпочтительней с верхнего ракурса. На стандартных АКБ плюсовая и минусовая клеммы расположены по длинной стороне корпуса батареи в правом и левом углах.









Осталось дело за малым, расположите аккумуляторную батарею таким образом, чтобы углы, в которых находятся клеммы, были ближе к вашему лицу.

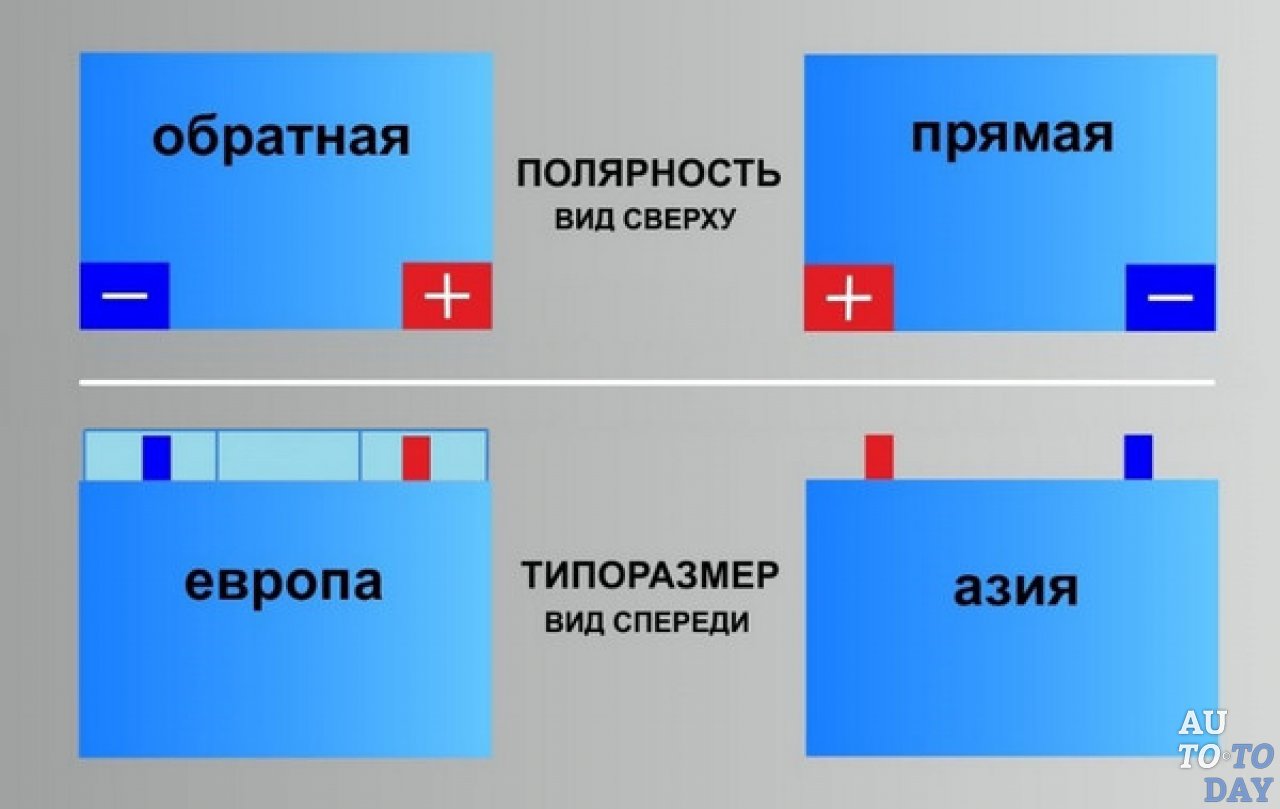

Отличие прямой и обратной полярности автомобильного аккумулятора:

Если смотреть сверху:

Правильно:



​Неправильно:

​​

Вы сразу задумались, как это проблематично отключить от аккумулятора провода, и после этого вертеть тяжелый «свинцовый ящик»… Этого, конечно же, делать не нужно, достаточно просто подойти (расположить себя) с правильной стороны относительно источника питания вашего автомобиля.

И вот мы «ПРАВИЛЬНО» смотрим на аккумулятор, и внимательно изучаем:

1. Если вы не отключали АКБ, и он все еще находится на своем месте, то, как правило, на современных авто, токопроводящие элементы (попросту провода с «наклемниками») имеют разные цвета. Клемма, к которой подключен провод красного цвета, и есть плюсовая.








2. Присмотритесь к тем самым углам крышки аккумулятора, в которых находятся клеммы, в 99% случаях в одном из этих углов вы увидите маркировку «+». Вы нашли плюсовую клемму.











3. Бывают и тяжелые случаи: Вы все тщательно осмотрели и все же не нашли никаких знаков указывающих на полярность аккумулятора. Не отчаивайтесь. Как правило, плюсовая клемма отличается от минусовой по размеру. Можно заметить и невооруженным глазом, что одна из клемм «толще», вот она и есть плюсовая.

Вот и все – вы определили, что плюсовая клемма находится с правой стороны – значит у вас аккумулятор с

«обратной (0) R+» полярностью, если же «+» слева – значит АКБ с «прямой (1) L+» полярностью.

Ну а если вы все же столкнулись со сложностями в определении полярности на аккумуляторе для своего автомобиля или попросту не хотите вникать в эти тонкости, менеджеры интернет-магазина akb4you.com с радостью предоставят консультацию.

akb4you.com

Как определить полярность аккумулятора авто

Предположим, что вы решили поменять свой аккумулятор, то в первую очередь стоит обратить внимание на некоторые важные особенности: стартерный ток, ёмкость батареи, размер и полярность. В сегодняшней статье мы расскажем, как определить полярность аккумулятора.

Полярность - это важная характеристика АКБ, значение которой определяет местонахождение клемм на его корпусе.

Любая машина имеет особую длину кабелей, которая подходит лишь под определенный вид батарей. Если вы попытаетесь установить на ваш автомобиль аккумулятор с неверной полярностью, то рискуете столкнуться большим количеством трудностей. Либо вам придется как-то удлинять кабели, чтобы АКБ смог нормально функционировать с вашей машиной, либо он просто не сможет вместиться в кузов вашего автомобиля.

прямая и обратная полярность аккумулятора

Если вы захотели узнать полярность аккумулятора, поверните его к себе так, чтобы клеммы располагались ближе к вам, и взгляните на местоположение токовыводов вашего АКБ.

Обратная полярность

Клеммы на аккумуляторах с обратной полярностью располагаются следующим образом: положительный токовывод находится справа, а отрицательный слева. Другое название АКБ с такой полярностью европейские. Данные батареи маркируются цифрой «0».

Прямая полярность

Если ваш аккумулятор обладает прямой полярностью, то его положительный токовывод будет находиться слева, а отрицательный справа. Такой вид батарей ещё называют «российским». АКБ с такой полярностью маркируют цифрой «1».


Многие автолюбители могли слышать про «американскую» и «азиатскую» полярность аккумуляторов. На самом деле, это всего лишь миф, так как такие АКБ просто имеют иное строение.

По своим типоразмерам азиатские аккумуляторы отличаются от европейского. Они уже и длиннее привычных нам АКБ, а также не имеют «ступеньки» на верхней части своего корпуса, из-за чего не всегда смогут правильно встать в двигатель наших, европейский машин.

Американские батареи, в свою очередь, имеют клеммы на боковой части корпуса. Для крепления таких батарей понадобятся специальные болты. Также существуют особые виды таких АКБ, клеммы которых располагаются как сбоку, так и сверху корпуса.

Аккумуляторы грузовых автомобилей

Особенность «грузовых» АКБ в том, что их клеммы располагаются на одной из коротких частей корпуса. Для определения полярности такой батарей, поверните её клеммами от себя.

полярность грузовых аккумуляторов

Если положительный токовывод располагается слева, а отрицательный справа, то это европейская, или же обратная полярность. Но она, в свою очередь, маркируется цифрой «3».

По аналогии, если положительный токовывод находится справа, а отрицательный слева это российская или прямая полярность. Она обозначается цифрой «4».

Также существуют виды АКБ с компоновкой, клеммы которых располагаются по диагонали. Они обозначаются цифрой «2».

Как определить полярность при отсутствии маркировки?

Бывают такие случаи, когда нужно понять, какой полярности аккумулятор, а маркировки на клеммах либо стёрты, либо отсутствуют. С такой проблемой столкнуться достаточно сложно, но, тем не менее, знать это полезно.

  • Для начала измерьте диаметр токовыводов. Положительный токовывод всегда будет иметь больший размер, чем отрицательный. В зависимости от страны производителя диаметр может варьироваться от 20 до 11 миллиметров.

  • Также можно использовать раствор лимонной кислоты. Присоедините к клеммам медные провода, а их концы опустите в раствор таким образом, чтобы они не соприкасались друг с другом. После этого начнётся бурное газовыделение от одного из проводов. Контакт, к которому присоединён этот провод будет отрицательным.

  • Для определения можно использовать сырую картофелину. В её срез воткните медные провода на расстоянии примерно 7 мм. Небольшая площадь вокруг положительного контакта должна позеленеть.


Теперь вы знаете, как определить полярность аккумулятора. Не стесняйтесь задавать вопросы нашим консультантам по телефону или в нашем магазине. Все контакты вы можете найти на шапке сайта. Удачного вождения!

tyumenbattery.ru

Как определить полярность автомобильного аккумулятора?

Аккумулятор Многие автомобилисты знают, что может произойти в случае путаницы с аккумуляторными клеммами. Да, это случается не специально, а по причине недостаточного опыта. В автомобилях отечественного производства и многих иномарках полярность аккумулятора различается. Автомобилисты-аматоры, зачастую не знают о таком термине и о существовании каких-либо различий между видами полярности. Данная статья поможет разобраться в указанной теме и ответит на вопросы касательно полярности аккумуляторов.

Что такое полярность аккумулятора?

Понятие полярности подразумевает под собой расположение внешних клемм аккумулятора, которые ещё называют токовыводами, на крышке АКБ или её лицевой стороне. Принято выделять две самые распространённые схемы полярности – прямую и обратную. Проще говоря, в одной схеме минусовая клемма находится слева, в другой - справа.

Важно! Для тех, кто собирается переезжать за границу и обосновываться там, заметим, что существуют также и весьма непривычные расположения внешних аккумуляторных клемм, на что стоит обратить внимание еще в начале эксплуатации транспортного средства.

Какие полярности АКБ бывают?

У вас приблизительно уже должно складываться понятие полярности и её видов. Но как определить, заглянув под капот, какая полярность у вашей АКБ, прямая или обратная?

Аккумуляторные батареи с прямой полярностью устанавливаются на большинство отечественных автомобилей. Но что такое прямая полярность аккумулятора и каким образом она определяется? На самом деле всё предельно просто. Возьмите АКБ, разверните её к себе лицевой стороной. У вас перед глазами должна оказаться этикетка, а клеммы снизу. Если клемма положительного заряда будет слева, а отрицательного, соответственно, справа, тогда у него прямая полярность. Вот и вся схема. АКБ такого типа стоят на большинстве автомобилей отечественного производства.Полярность аккумулятора

Обратная полярность – это разработка европейских инженеров. На 90% европейских автомобилей ставится аккумулятор с обратной полярностью. Она отличается от прямой только развёрнутым расположением клемм. Для её определения проделайте те же манипуляции, что и с прямой. Только теперь минусовой токовывод будет находится слева, а плюсовой – справа. Такие АКБ стоят практически на всех автомобилях европейского производства. Исключения встречаются, но они весьма редкие.

Интересный факт! Европейские аккумуляторы отличаются от азиатских не только габаритами, формой, расположением клемм, а ещё и их диаметром. Стандарты Европы: плюсовая клемма - 19,5 мм, минусовая - 17,9 мм. В Азии они меньше: плюс - 12,7 мм, минус - 11,1 мм.

Как ещё можно определить прямую и обратную полярность АКБ автомобиля? Если не брать в расчёт полюса, то "на глаз" их различить практически невозможно. У таких аккумуляторов внешние различия отсутствуют. Корпус, банки и их количество, сила тока, даже этикетка, всё идентично. Конечно, присутствуют ещё такие условные цифровые обозначения, как «0» и «1».

Как узнать, полярность 0 - это прямая или обратная? Запутать себя разнополярными аккумуляторами очень просто, так как можно приобрести АКБ с неподходящим расположением токовыводов. Прямая полярность – это единица, обратная – это ноль. Конечно для таких случаев можно купить переходник с прямой полярности на обратную, но это тоже не выход, поскольку это не совсем удобно. Даже опытные водители, совершив спонтанный выбор, попадаются в сети случая.

Важно! Если ваших знаний недостаточно, обратитесь к консультанту магазина автозапчастей и попросите подобрать аккумулятор для вашего автомобиля. У продавцов должны быть каталоги АКБ с деталным описанием каждой. Это наиболее оптимальный вариант.

Можно ли установить аккумулятор другой полярности?

Аккумуляторы Это достаточно частый вопрос водителей, имеющих недостаточный опыт. Порой новички не только покупают первый понравившийся аккумулятор, но ещё и сразу устанавливают его на автомобиль. Везёт тем, кто «попал пальцем в небо», но в других случаях придётся худо.

Если в свой автомобиль подключить аккумулятор не той полярности, может сгореть вся электроника вместе с мозговым центром или даже произойти пожар. Поэтому необходимо элементарно провести сравнение со старой батареей и запомнить расположение полюсов. Если же вы определили это после того как вышли из магазина, ничего страшного, вам должны заменить АКБ, главное не спешить с подключением этого аккумулятора.

Но может случиться и так, что об ошибке вы узнали только после установки, когда клеммы ободрались и замкнули, а в магазине вам отказались менять батарею, аргументируя это тем, что это не гарантийный случай. Как поступать?Постарайтесь продать такую АКБ. Поясните причину продажи и далее будьте внимательнее. Если никто не покупает, что уже поделать, всё равно придётся брать новый «правильный» аккумулятор.

Интересный факт! Все аккумуляторные батареи до середины прошлого века имели напряжение только в пределах 6 Вольт.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Что такое полярность аккумулятора и как ее определить

Автомобильные аккумуляторы рассчитаны на напряжение – 12 В и постоянный ток. Они подключаются с помощью клемм, одна из которых имеет плюсовой заряд, а другая – минусовой. Плюс подключается к электрической система авто, а минус соединяют с кузовом (массой). Полярность – это взаимное размещение клемм. Неправильное подключение АКБ грозит поломкой электрооборудования. Но проблема в том, что выводы на разных батареях и расположены может быть по-разному.

Полярность автомобильного аккумулятора

Разница между прямой и обратной полярностью

Различают следующие виды полярности аккумуляторов:

  • прямая – используется в РФ;
  • обратная – обратная полярность аккумулятора характерна для машин европейской сборки, причём авто, собираемые в странах СНГ, чаще комплектуются прямополярными АКБ.

По компоновке элементов различают четыре типа полярности: по 2 вида для грузовиков и легковушек, хотя встречаются и ещё несколько, менее распространённых.

Аккумулятор прямой полярности отличается от АКБ обратной полярности размещением токовыводов. Но различий в принципе работы нет. Технические характеристики могут быть совершенно идентичными.

Есть ещё модели азиатского типа и американского. В некоторых источниках они указываются как дополнительные виды. Однако это неверно, потому что различия относятся к типоразмеру. АКБ азиатского производства больше высоту, но меньше в ширину. Кроме того, клеммы у таких приборов тоньше. Аккумуляторы американского производства чаще имеют выводы на боковой стороне, которые сделаны под крепление болтом. Причём азиатские модели относятся к обратнополярным, а американские – к прямополярным.

Подробнее разобраться, что такое обратная и прямая полярность автомобильного аккумулятора, поможет анализ разных вариантов АКБ.

Как определить полярность аккумулятора

Способ определения будет частично отличаться для легковых и грузовых автомобилей.

Легковые автомобили

Чтобы определить, какая полярность аккумулятора – прямая или обратная, нужно развернуть прибор выводящими элементами к себе, этикетка будет располагаться перед глазами. Прямополярной считается батарея, если слева направо размещён сначала «+», потом «–». Такие аккумуляторы маркируются цифрой «1» и устанавливают преимущественно на отечественные авто и на отдельные машины зарубежного производства.

У обратнополярных АКБ все наоборот: сначала идёт «минус», затем «плюс». Такая батарея маркируется цифрой «0». Но, несмотря на разницу, не понять, какая полярность у аккумулятора, можно только по незнанию или в спешке.

Грузовые автомобили

Чтобы узнать полярность аккумулятора для грузовой машины, нужно посмотреть на клеммы, развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

Клеммы автомобильного аккумулятора

Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».

В редких случаях встречаются ещё другие варианты компоновки батареи:

  • «2» – выводы расположены по диагонали.
  • «6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем «+».
  • «9» – токовыводящие элементы размещены по центру коротких сторон.

Дополнительные способы определения полярности

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

  • плюсовая клемма больше минусовой;
  • клеммные выводы в целом толще.

Толщина клемм (мм.)

ПрямополярныйОбратнополярный
Плюс19,512,7
Минус17,911,1

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах «+» и «–».

Кроме того, маркируются цветами, соответственно, «+» – красный, «–» – синий или чёрный:

  • защитные колпачки на клеммных проводах;
  • наклеммные колпачки.

На сам аккумулятор может быть нанесена маркировка в виде букв «L» или «R». Первая указывает на обратную полярность, вторая – на прямую.

Обратите внимание! В случае затруднений производители предлагают воспользоваться онлайн каталогом для подбора оптимальной модели аккумулятора.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

  • мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»;
  • слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор. Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются пузырьки воздуха;
  • сырого картофеля. Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где «+», картофель позеленеет;
  • осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

  • подсветки и электроники приборной панели;
  • сигнализации;
  • проводов;
  • бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
  • АКБ;
  • блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
  • генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

Диодный мостик генератораДиодный мостик генератора

Важно! Особенно фатальна ошибка на машинах японского производства.

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

  • зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
  • плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Можно ли установить другой полярности

Автомобилистов, которые по неопытности приобрели неподходящий аккумулятор, интересует можно ли как-то поставить его в автомобиль. Теоретически можно. Естественно просто подключить аккумулятор как обычно не получится. Придётся перевернуть АКБ и тянуть провод к соответствующему выводу. Провод иногда коротковат, поэтому его нужно будет наращивать. Кое-как к этому делу не подойти, поскольку нужно тщательно подобрать провод, рассчитав необходимое сечение. И такое подключение уже будет халтурой. Вместо рискованного мероприятия по подключению аккумулятора с неправильной полярностью, опытные водители рекомендуют продать прибор и купить тот, который нужно.

Автомобильный аккумулятор в машине

Чтобы избежать неправильного подключения АКБ, опытные водители советуют новичкам покупать точно такой же аккумулятор, что и был установлен. Однако этот способ не спасает от неправильной установки на подзарядку, поэтому будьте внимательны при покупке и установке батареи.

drivertip.ru

Легкий способ правильно определить полярность вашего аккумулятора (фото, видео)

09.06.2016

Каждому автовладельцу,  решившему заменить аккумулятор, продавцы задают вопрос: «Какой полярности ваша аккумуляторная батарея?» - и этим нередко загоняют в тупик. Открыв капот своего автомобиля, и помня всего одно правило, любой автомобилист, прочитавший эту статью, сможет правильно определить полярность своего АКБ.

Под капотом аккумуляторов может быть даже два:

В разных авто компоновка  систем двигателя в подкапотном пространстве различна. Аккумулятор может находиться под капотом в разных местах, предусмотренных для него конструкторами автомобиля. Иногда это даже передний бампер, багажник или место в салоне под задними сиденьями.

Так, например АКБ размещен под капотом Opel:

Расположение батареи в Жигулях:



В «народном авто» Ланосе:



На каждой аккумуляторной батарее токовыводы  «плюс» и  «минус» промаркированы.  Кроме того плюсовой токовывод толще, чем минусовый:



Путаница возникает дальше – какой «плюс» считать правым, а какой левым?  Например, с аккумулятором на Ланосе: для водителя открывшего капот и нашедшего на АКБ  плюсовую клемму - она будет справа. Но на самом деле батареи, устанавливаемые на Ланосы, с левым плюсом.

Есть очень простое правило определения полярности автомобильного аккумулятора:

Нужно мысленно или в действительности развернуть батарею так, чтобы сторона, вдоль которой расположены токовыводы была к вам ближней.  Теперь можно безошибочно определить полярность батареи и заказать в интернет-магазине доставку нужной.

Левый «плюс» (также называют прямая полярность):



Правый «плюс»  (также называют обратная полярность):



Пусть теперь  вас не смущает расположение аккумулятора в автомобиле, где бы он там не был установлен. Зная всего одно правило – всегда легко и главное правильно определить его полярность. Мы также сняли видео: "как определить полярность", потому что лучше один раз увидеть на  ютубе, чем семь раз прочитать.

www.akb-oil.com.ua

Что такое полярность аккумулятора и как ее определить

Как узнать какая полярность на аккумуляторе – Прямая и обратная полярность аккумулятораПонравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При недостаточном опыте водителя в аккумуляторных клеммах может произойти путаница. Разная полярность аккумуляторных клемм в автомобилях отечественного и зарубежного производителя. Как правило, водители любители не имеют даже представления о полярности и ее разновидностях. Данная статья раскроет эту тему и поможет разобраться в видах полярности аккумулятора.

Как узнать какая полярность на аккумуляторе – Прямая и обратная полярность аккумулятора

Обратная полярность

Внедрена она инженерами с Европы, почти все автомобили там имеют аккумуляторы с обратным видом полярности. Основное отличие от прямой полярности –  положение клемм, они развернуты. Для того чтобы ее определить, нужно провести действия одинаковые с манипуляциями на прямой. Минусовой вывод тока будет располагаться с левой стороны, а плюсовой с права, этот вид аккумулятора почти во всех европейских автомобилях. Исключения из правил, конечно же, бывают, но очень редко. АКБ европейского производителя имеют отличия от азиатских не только размером, размещением клемм и формой, но и имеют отличие в диаметре.

Как узнать какая полярность на аккумуляторе – Прямая и обратная полярность аккумулятора

Стандартный европейский показатель:

  • Плюсовая клемма – 19 мм.;
  • Минусовая клемма – 17-17.9 мм.;

Азиатский показатель:

  • Плюсовая клемма – 12.7 мм.;
  • Минусовая клемма – 11 мм.

Как узнать какая полярность на аккумуляторе – Прямая и обратная полярность аккумулятора

Отличие прямой и обратной полярности автомобильного аккумулятора

Без учета полюсов по внешнему виду они практически не отличаются, так как вид корпуса, количество банок, сила тока, даже наклейка на них одинаковые. Нужно еще уметь разбираться в условных цифровых обозначениях «0», «1», какая полярность принадлежит данной цифре, прямая или обратная. Запутаться во всем этом достаточно просто, в итоге можно приобрести автомобильный аккумулятор с выводами тока, не подходящими для вашего авто. Нужно знать, что «1» – это прямая полярность, «0» – обратный тип полярности. При ошибочном выборе есть выход в покупке переходника с прямого типа полярности на обратный, но такой вариант занимает много времени и это не совсем удобно. Ошибиться с выбором может не только новичок в вождении, но и опытный водитель.

Как узнать какая полярность на аккумуляторе – Прямая и обратная полярность аккумулятора

Есть ли возможность установки АКБ с другой полярностью

Таким вопросом часто задаются водители, не имеющие достаточного опыта в вождении, так как они часто приобретают не такой как нужно аккумулятор и ставят его в свой автомобиль. В некоторых случаях может повести и АКБ подойдет, но бывает и наоборот. При подключении не того аккумулятора, который нужен, можно только навредить автомобилю, так как  в электронике и самом мозговом центре может произойти возгорание или даже пожар.

Как узнать какая полярность на аккумуляторе – Прямая и обратная полярность аккумулятора

Перед приобретением нового АКБ нужно запомнить характеристики старого, а точнее помнить, как располагались в нем полюса. Если заметили что приобрели не тот тип АКБ, не в коем случае не устанавливать ее, а вернуть с заменой на нужный аккумулятор. Но если все же установили, и произошло замыкание клемм, скорее всего в магазине вам его не поменяют, так как это не гарантийный случай. Выход тоже есть, нужно просто его продать и приобрести нужный.

avtoelektrik-info.ru

Полярность аккумулятора прямая или обратная: как определить?

Аккумуляторные батареи современных автомобилей рассчитаны на напряжение бортовой сети 12 Вольт, в электрической цепи протекает постоянный ток. Полярность аккумулятора:  прямая или обратная?

У АКБ имеются две клеммы – минус и плюс, минусовой провод соединяется с массой, которой является металлический кузов авто. Но аккумуляторные клеммы располагаются на корпусе АКБ по-разному: бывает полярность аккумулятора прямая или обратная. Если перепутать провода, может выйти из строя электрооборудование, поэтому перед установкой новой батареи необходимо разобраться в клеммах, правильно определить плюс и минус на них.

Как определить полярность аккумулятора

АКБ бывают с прямой и обратной полярностью, прямополярная батарея применяется в европейских странах и в России. Аккумуляторы с обратной полярностью производятся в Азии, в частности, в Японии. Определить полярность просто – если повернуть батарею клеммами к себе, и справа будет «–», а слева «+», то эта АКБ считается прямополярной.Как определить полярность аккумулятора



На азиатских АКБ наоборот – если глядеть на корпус батареи сверху, «минус» будет находиться слева, а «плюс» – справа.

Прямополярные аккумуляторы ставятся на всех автомобилях российского производства, также они применяются на европейских машинах, на многих «североамериканцах». На корпусе такой АКБ плюсовая клемма всегда толще минусовой, и установить батарею на машину неправильно не так просто, так можно сделать только по невнимательности или по неопытности.

«Прямой» аккумулятор в основном крупнее азиатского, японцы часто делают миниатюрные аккумуляторные батареи. Также и клеммные выводы у этих двух типов батарей разные, на прямополярных АКБ они толще. Толщина клемм у аккумуляторов следующая:

  • на батареях с прямой полярностью «минус» – 17,9 мм, «плюс» – 19,5 мм;
  • на обратнополярных АКБ «минус» – 11,1 мм, «плюс» – 12,7 мм.Как определить полярность аккумулятора

Еще знаки «+» и «–» пробиваются на самих клеммах или на пластмассовом корпусе рядом с ними, на новом аккумуляторе надевается наклеммные колпачки:

  • плюсовой – красного цвета;
  • массовый – синего.

Клеммные провода на конце могут иметь защитные колпачки соответствующих цветов. Также разница полярности определяется английскими буквами «L» и «R»:

  • L – обратная;
  • R – прямая полярность.

Что будет, если перепутать полярность

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

  • перестанут показывать приборы на панели, погаснет приборная подсветка;
  • перегорит диодный мост или реле напряжения в генераторе;
  • выйти из строя блок управления двигателем;
  • сгорит силовой предохранитель большой мощности.

Чаще что-то выходит из строя в электрике японских автомобилей – азиатская техника не рассчитана на неправильное подключение.Что будет, если перепутать полярность

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

  • не хватает длины плюсового провода, его приходится сильно натягивать;
  • плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Как правильно купить аккумулятор

Покупая аккумуляторную батарею в магазине или на авторынке, автовладельцу необходимо подбирать ее по основным параметрам:

  • размерам;
  • полярности;
  • емкости;
  • пусковому току.

Если АКБ будет слишком больших размеров, ее нельзя будет закрепить на аккумуляторной площадке, и нужно знать, что у незакрепленной аккумуляторной батареи из-за вибрации достаточно быстро осыпаются пластины. Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель совсем не разбирается в машинах, необходимо хотя бы запомнить, как располагаются клеммы у старой батареи, или зарисовать, чтобы не забыть, расположение клеммных выводов. Еще важно выбирать такую же полярность, какая и была, чтобы не путаться – при неправильном подключении АКБ возникает короткое замыкание с неприятными для автовладельца последствиями.

Не стоит покупать АКБ уменьшенной емкости, для стандартного легкового авто без кондиционера и другого дополнительного электрооборудования аккумулятор должен быть не менее 55 Ампер-часов. Если в электрической схеме много потребителей, можно приобрести батарею и на 60 А·ч.Как правильно купить аккумулятор

При покупке новой аккумуляторной батареи нужно стараться приобрести АКБ с максимальным пусковым током. Вреда двигателю от такой батареи не будет, зато стартер сможет прокрутить мотор в морозную погоду без проблем. Еще не будет лишним взять с собой вольтметр (мультиметр) и проверить напряжение на клеммах аккумулятора – у нормально заряженной батареи оно должно быть около 12, 5 Вольт.

Американские аккумуляторы

Североамериканские аккумуляторы бывают в оригинальном исполнении, они отличаются от стандартных батарей расположением клеммных выводов, размерами. Есть АКБ, которые имеют по четыре клеммы (две сбоку и две сверху), существуют аккумуляторы, где присутствуют только боковые клеммы, а сверху у них выводов нет.5

Обычно «американцы» обладают весьма компактными размерами, но имеют высокую пусковую мощность. У американских аккумуляторов есть много положительных качеств, в частности, они практически без обслуживания могут прослужить 5-7 лет. Из недостатков следует отметить нестабильную работу АКБ при минусовых температурах – здесь необходимо учитывать, что многие модели аккумуляторных батарей США не рассчитаны на морозы. В остальном жалоб на эти изделия нет, процент брака среди американских аккумуляторов достаточно низкий.

Статьи по теме:

  • Какая должна быть плотность электролита в аккумуляторе? В этой статье мы рассмотрим такое понятие как плотность электролита в аккумуляторе: какая должна быть она, что необходимо делать, если батарея не заряжается, как быть, если АКБ […]
  • Методы открытия автомобиля при севшем аккумуляторе Аккумуляторная батарея автомобиля обеспечивает запуск двигателя, работу всех энергопотребителей, на современных машинах питает центральный замок, блокирующий двери. Чтобы попасть в салон, […]
  • Доливка воды в автомобильный аккумулятор, правильное обслуживание АКБ Аккумуляторная автомобильная батарея в среднем находится в эксплуатации от 3 до 5 лет, некоторые модели АКБ способны отработать и до семи, и даже до 10 лет. Но чтобы накопитель энергии мог […]

avtobrands.ru

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
