Как установить фаркоп на ниву 2121: Установка фаркопа на Ниву

Предусмотрен ли фаркоп на ниву заводом изготовителем

Рег.: 23.02.2010
Тем / Сообщений: 1 / 609
Откуда: Наро-Фоминск
Возраст: 36
Авто: 213100/16 Urban

gribnick

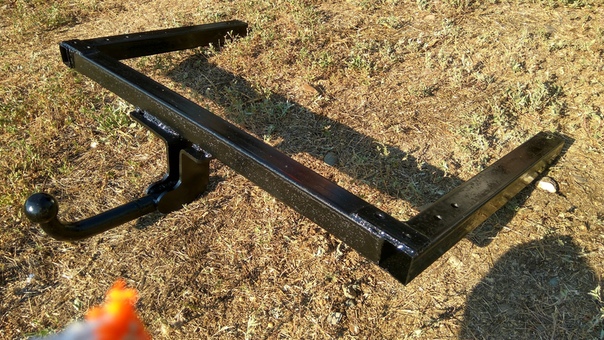

Привезли мне фаркоп от «Техно-Сфера» ТС-0375 с квадратом и съёмным шаром.

Честно говоря изделие не впечатлило. Хлипкая поперечина на трубы бампера из профиля 40х25х2 лёжа, сам квадрат из профильной трубы со стенкой 2 мм, не больше, крепление к днищу тоже слабое.

Возьму его за основу и изготовлю сам. Поперечина будет 40х40х3, квадрат сделаю из 60х60х5, крепление к полу поосновательнее. Отсюда вопрос, не лучше ли будет поперечину поставить не на трубы бампера, а закрепить её к кузову в точках крепления этих труб? Получится чуть больше консоль со стороны шара, зато разгружу бампер и жёстче к кузову закреплю.

Рег.: 10.12.2011
Сообщений: 23
Откуда: Москва
Возраст: 40
Авто: 21214,2001

Думал куда написать, но наверное все же в этой теме.

А как сейчас обстоят дела с фаркопом в принципе? т.

е. если, например, у меня со съемным шаром и я еду при этом без прицепа: имеет ли права господин полицейский заставить меня открутить шар или наложить какие либо санкции?

Рег.: 10.10.2012
Тем / Сообщений: 17 / 2751
Откуда: Москва
Возраст: 55
Авто: 213100М 2011г Е-газ

Рег.: 10.12.2011
Сообщений: 23
Откуда: Москва
Возраст: 40
Авто: 21214,2001

опа. а если снять шар — все равно считается переоборудование ?

Рег.: 10.10.2012
Тем / Сообщений: 17 / 2751
Откуда: Москва
Возраст: 55
Авто: 213100М 2011г Е-газ

Рег.: 10.12.2011
Сообщений: 23
Откуда: Москва
Возраст: 40
Авто: 21214,2001

Интересно есть ли уже такие прецеденты?

Рег.: 10.10.2012
Тем / Сообщений: 17 / 2751
Откуда: Москва
Возраст: 55
Авто: 213100М 2011г Е-газ

Рег.: 23.12.2004
Тем / Сообщений: 55 / 4071
Откуда: Белово, Кемеровская область
Возраст: 42
Авто: ВАЗ 21214М, январь 2011 г.в., Е-газ.

БК Multitronics VG1031UPL

Рег.: 10.10.2012
Тем / Сообщений: 17 / 2751
Откуда: Москва
Возраст: 55
Авто: 213100М 2011г Е-газ

Имя: Михаил
Рег.: 26.03.2005
Тем / Сообщений: 1 / 244
Откуда: Москва,СВАО
Возраст: 54
Авто: 2131 2015г (была 2131 2002г карб)

Рег.: 17.04.2012
Сообщений: 112
Откуда: Москва
Возраст: 49
Авто: ВАЗ НИВА 21213 1998 г.в. и HUMMER Н3 2008г

Рег.: 28.10.2016
Сообщений: 89
Откуда: Никель Мурманской
Возраст: 51
Авто: 21214 13 10 2016

Регистрация фаркопа (ТСУ) в ГИБДД . Нужна или нет?

В последнее время нам часто задают вопрос: «Надо ли регистрировать фаркоп в ГИБДД?».

Специально, чтобы выяснить этот вопрос мы обратились в УГИБДД МВД по Чувашской Республике. Официальный ответ не заставил себя ждать. Так вот, в ГИБДД нужно регистрировать только изменения, внесённые в конструкцию транспортного средства, а установка фаркопа на 99 % моделей автомобилей разрешена производителями этих автомобилей (см.

Руководство по эксплуатации автомобиля) и это не является изменением конструкции транспортного средства. Подобные ответы мы получили и из других Управлений МВД России, два ответа нам прислали наши клиенты.

Поэтому, фаркоп регистрации в ГИБДД не подлежит, если:

1. Установка фаркопа на автомобиле предусмотрена заводом изготовителем автомобиля (см. Руководство по эксплуатации автомобиля)
2. Фаркоп имеет сертификат соответствия и паспорт
3. Фаркоп установлен по инструкции, указанной в паспорте, т.е. без внесения изменений в конструкцию автомобиля

При покупке и установке фаркопа у Вас должны быть:

1. Паспорт на фаркоп с отметкой о продаже и установке
2. Копия сертификата на фаркоп, заверенная продающей организацией

3. Квитанция об оплате и товарный чек (товарная накладная)

Если автомобиль на гарантии у официального дилера, то фаркоп можно установить не только у официального дилера. Его можно установить в любой другой организации, которая имеет сертификат соответствия оказываемых услуг по установке фаркопа техническому регламенту и ГОСТу, при этом автомобиль останется на гарантии у официального дилера.

Добрый день, уважаемый читатель.

Фаркоп (или тягово-сцепное устройство) — специальный элемент автомобиля, предназначенный для закрепления прицепа. Если говорить простым языком, то фаркоп — это крючок, на который надевается прицеп. То есть если фаркопа нет, то и прицеп использовать невозможно.

За последние годы законодательство претерпело множество изменений, в том числе касающихся и использования дополнительного оборудования, и читатели pddmaster.ru все чаще присылают вопросы по поводу того, насколько законным является использование фаркопа.

Напомню, что за самовольное изменение конструкции в 2019 году можно получить не только штраф, но и аннулирование регистрации.

Нужна ли регистрация фаркопа в ГИБДД в 2019 году?

В данном случае все зависит от самого фаркопа и от имеющихся на него документов:

• Если документы на фаркоп есть, то водителю не нужно обращаться в ГИБДД для внесения изменений в свидетельство о регистрации. Можно просто установить фаркоп и спокойно эксплуатировать автомобиль с прицепом.
• Если документов нет либо их невозможно восстановить, то установка фаркопа является изменением конструкции, которое следует зарегистрировать в ГИБДД.

Примечание. Необходимые документы для фаркопа будут рассмотрены ниже.

Например, если оригинальный фаркоп установлен на автомобиль на заводе, то никаких дополнительных действий при обращении в ГИБДД для постановки машины на учет предпринимать не нужно. Если у ГИБДД возникнут какие-то вопросы по поводу ТСУ в будущем, можно будет в любой момент запросить документы у автопроизводителя и отстоять собственную правоту.

С другой стороны, если фаркоп изготовлен самостоятельно и просто приварен к кузову автомобиля, то это является изменением конструкции. Для его регистрации нужно обратиться в ГИБДД. Причем далеко не факт, что разрешение на установку в итоге удастся получить.

Напомню, что алгоритм внесения изменений в конструкцию транспортного средства рассмотрен в отдельной статье:

Он подразумевает, что автовладелец должен 7 раз обращаться в различные организации, т.

е. довольно трудоемок.

В связи с этим на практике возможен и такой вариант. Если тягово-сцепное устройство на машине уже установлено, а документов на него нет и восстановить их невозможно, то может оказаться проще, быстрее и дешевле купить новый фаркоп с документами, чем пытаться оформить в ГИБДД изменение конструкции автомобиля.

Документы на фаркоп легкового автомобиля

В 2019 году в России действует технический регламент таможенного союза ТР ТС 018/2011 О безопасности колесных транспортных средств. Именно этому документу должны соответствовать транспортные средства и установленное на них оборудование.

Рассмотрим пункт 77 раздела 4 главы V технического регламента:

77. Транспортные средства не подлежат проверке в следующих случаях:

1) при установке на транспортное средство компонентов:

• предназначенных для этого транспортного средства и прошедших оценку соответствия в составе данного транспортного средства, что подтверждено документацией изготовителя компонентов;
• предусмотренных изготовителем транспортного средства в эксплуатационной документации;

2) при серийном внесении изменений в конструкцию на основании разработанной и согласованной в установленном порядке конструкторской документации, если на ее основе была выполнена оценка соответствия внесенных изменений.

Итак, существуют 2 случая, при которых фаркоп можно не регистрировать в ГИБДД:

• При серийном внесении изменений в конструкции. В данном случае речь идет об установке ТСУ на заводе.
• При установке фаркопа в качестве дополнительного оборудования, если одновременно выполняются 2 условия:

• Изготовитель предусмотрел установку фаркопа в эксплуатационной документации. В данном случае речь идет о руководстве по эксплуатации , которое выдается при покупке любого автомобиля. Откройте данный документ и найдите раздел, посвященный использованию прицепа. Если такой раздел есть, то все в порядке.
• Фаркоп должен иметь документацию изготовителя, подтверждающую, что он предназначен для использования именно на автомобиле Вашей модели и прошел оценку соответствия.

Таким образом, список необходимых документов для использования фаркопа:

• Руководство по эксплуатации автомобиля.
• Документы на фаркоп, подтверждающие, что он подходит для автомобиля нужной модели.
• Сертификат на фаркоп, подтверждающий, что он соответствует требованиям Технического регламента.

Обратите внимание, возить указанные документы с собой и предъявлять их сотрудникам ГИБДД Вы не обязаны. Их можно хранить и дома. Просто если у сотрудника ГИБДД возникнут вопросы по поводу фаркопа, сразу же скажите ему, что все необходимые документы у Вас есть и тягово-спцепное устройство установлено законно. Обычно этого бывает достаточно. Если полицейский все же решит оформить протокол, то Вы сможете оспорить его на основании имеющихся документов.

Что делать, если документов на ТСУ нет?

Если у Вас отсутствуют перечисленные выше документы на фаркоп, то обратитесь к производителю этого оборудования с целью получения копий. Уважающие себя организации предоставляют копии документов без особых проблем.

• в электронной форме — через сайт организации;
• лично — через официального представителя в Вашем городе;
• по почте — заказным письмом.

Если восстановить документы не удается, то остается либо вариант с покупкой нового сцепного устройства, либо официальное внесение изменений в конструкцию через ГИБДД.

Примечание. Некоторые организации предлагают купить пакет документов на фаркоп. Рекомендую подобные предложения игнорировать, т.к. документы производителя есть только у самого производителя. Если такие документы будут выданы другой организацией, то они будут поддельными.

Что делать, если планируется покупка фаркопа?

Если Вы только планируете установить на машину тягово-сцепное устройство, то Вы обратились к данной статье вовремя.

Рекомендую еще до покупки фаркопа обратиться к производителю и запросить у него необходимые документы. Если документация не будет предоставлена, то имеет смысл выбрать устройство другого производителя.

Что делать, если фаркоп уже установлен?

В первую очередь, рекомендую проверить, что у Вас есть сертификат соответствия и документ, подтверждающий возможность установки на автомобиль Вашей модели.

Если хотя бы одного из документов нет, следует обратиться к производителю фаркопа и запросить их. Как показывает практика, производители без проблем высылают недостающие документы.

Обратите внимание, если Вы покупаете автомобиль бывший в употреблении и имеющий фаркоп, то документы нужно забрать у предшествующего собственника. В противном случае ГИБДД может потребовать демонтировать оборудование перед регистрацией автомобиля.

Подведем итоги данной статьи:

1. Большая часть фаркопов сопровождается необходимыми документами, т.е. их установка может быть произведена без регистрации в ГИБДД.
2. Если документы на сцепное устройство отсутствуют, то их следует запросить у производителя.
3. Если получить документы невозможно, то остается либо демонтировать фаркоп, либо оформить его как изменение конструкции ТС.

Как поставить фаркоп на ваз 2114

Содержание

• 1 4 простых шага по установке фаркопа для ВАЗ 2114
• 2 Разновидности и критерии выбора тягового сцепного устройства
• 3 Что нужно подготовить перед монтажом
• 4 Процесс установки
• 5 Подключение розетки
• 6 Рекомендации по эксплуатации
  • 6. 1 Рекомендуем прочитать:
  • 6.2 Похожие статьи

4 простых шага по установке фаркопа для ВАЗ 2114

При эксплуатации транспортного средства, возникают ситуации, когда необходимо перевезти крупногабаритные предметы, и некоторые грузы. Для транспортировки используют автомобильный прицеп. Однако чтобы буксировка стала возможной, на машину нужно установить ТСУ. Для установки фаркопа на ВАЗ 2114 предусмотрены штатные места для крепления тягового сцепного устройства, что позволяет автомобилистам оборудовать свои транспортные средства данной деталью.

Разновидности и критерии выбора тягового сцепного устройства

Выбор модели фаркопа, во многом зависит от условий эксплуатации данного тягового элемента. ТСУ делят на:

• Съемные.

Достаточно просты в установке. Благодаря этому пользуются огромной популярностью у владельцев моделей ВАЗ 2108, 2109, 2114 и 2115. Крепятся на 2 или 4 болта. Процесс установки или демонтажа изделия занимает 20-30 минут.

• Несъемные.

Представляют собой массивную неразборную конструкцию. Крепятся к автомобилю посредством приваривания или «посадки» на массивные болты. Устройства такого типа позволяют буксировать другие автомобили и прицепы с повышенной грузоподъемностью.

• Быстросъемные.

Разборные конструкции, часто оснащенные механизмом, позволяющим сложить каркас фаркопа. Сцепной шар демонтируется. Устройства такого типа подходят для транспортировки прицепов невысокой грузоподъемности.

Также фаркоп на ВАЗ 2114, имеет следующие разновидности:

• С низкой грузоподъемностью. Полная масса снаряженного прицепа не должна превышать показатель загрузки в 1500 кг.
• С повышенной грузоподъемностью. Снаряженная масса прицепа варьируется в диапазоне от 3000 до 3500 килограмм. Чтобы можно было транспортировать такой прицеп, необходимо иметь водительское удостоверение категории E.

При установке фаркопа на ВАЗ 2115, ВАЗ 2114, ВАЗ 2109 и ВАЗ 2108 используют соответствующие ТСУ. Опытные автомобилисты рекомендуют приобретать тяговые сцепные устройства, произведенные компаниями: «Босол», «Трейлер», «Лидер-Плюс». Чтобы определить, какой фаркоп поставить на машину, потребуется изучить маркировку. Она указанна на корпусе детали.

Что касается критериев выбора, то стоит обратить внимание на следующие факторы:

• Компания-производитель.

При покупке сцепного элемента, особое внимание обращают на производителя. Перед приобретением, нужно прочесть отзывы о компании, и ознакомиться с ассортиментом товара.

• Грузоподъемность.

Не следует приобретать ТСУ меньшей грузоподъемности ради экономии. Использование неподходящего изделия приведет к разрушению кузова автомобиля.

• Материал изготовления и качество сборки.

Перед покупкой внимательно изучают внешний вид детали, от приобретения следует отказаться при загрязнении изделия, повреждении лакокрасочного покрытия, наличия следов коррозии, проблем со складным механизмом. Если материал, из которого сделана деталь ненадлежащего качества, от покупки также следует отказаться.

• Комплектация.

При покупке фаркопа, крепежные элементы, провода и электрическая розетка должны поставляться в комплекте.

При приобретении изделия, необходимо выписать идентификационный номер детали. Он понадобится при регистрации ТСУ в ГИБДД.

Что нужно подготовить перед монтажом

Перед процессом установки тягового сцепного устройства потребуется подготовить автомобиль, а также инструменты, необходимые для монтажа. Транспортное средство отгоняют на эстакаду или смотровую яму, обесточивают автомобиль, при необходимости, демонтируют бампер.

Среди инструментов для монтажа, надо подготовить набор ключей, электрическую дрель с фрезой, а также фаркоп, провода и розетку.

Процесс установки

Установка фаркопа на ВАЗ 2114 производится по следующему алгоритму:

1. Поперечную балку ТСУ крепят к лонжеронам. Задние отверстия рассверливают при помощи дрели с фрезой.
2. После, нужно снять шумоизоляционное покрытие со стороны багажника, и поставить пластины в прямоугольные отверстия лонжеронов. К ним уже приварены крепежные элементы. Отверстия расширяются с помощью дрели.
3. Далее к лонжеронам прикладывают поперечную балку, и закрепляют ее болтами. Гайки потребуется наживить, но не стоит их закручивать.
4. Завершающими этапами монтажа, станет установка продольной металлической детали с фаркопом. Для этого, в отверстия в нише запаски вставляют крепления, прикладывают к ним устанавливаемый элемент, и слегка закручивают гайки. Две металлические конструкции фаркопа крепятся между собой с помощью 2 или 4 болтов, по симметрии машины выставляют крюк, устанавливают сцепной шар, и полностью закручивают крепежи.

При установке фаркопа своими руками на автомобили ВАЗ 21099, 2114, 2109, 2115, 2108, нужно инструкции, которая прилагается в комплекте к ТСУ. Работу рекомендуется выполнять вдвоем.

Подключение розетки

После того, как фаркоп был установлен, приступают к подключению розетки с проводами. Они обеспечивают электрическое соединение с прицепным устройством автомобиля. Распиновка контактов выглядит следующим образом:

• Желтый (Указатель левого поворота).
• Свободный.
• Черный (Масса).
• Белый (Указатель правого поворота).
• Свободный.
• Красный (Стоп-сигнал).
• Синий (Габаритные огни).

После выполнения соединения, провода протягивают в отверстия в нише для запаски. Запитывают розетку от коннекторов задних фар автомобиля.

Рекомендации по эксплуатации

При эксплуатации автомобиля Лада с фаркопом, надо соблюдать некоторые правила эксплуатации данной детали:

1. После каждой поездки тяговой элемент обрабатывается специальными антикоррозийными растворами, с него удаляют грязь и влагу.
2. Сцепной шар, если он не используется, покрывается защитной смазкой и специальным колпачком.
3. При транспортировке прицепного устройства с полной загрузкой, скорость автомобиля не должна превышать 90 километров в час.
4. Перевозку сверхтяжелых, крупногабаритных прицепов, осуществляют с использованием фаркопа с повышенной грузоподъемностью.
5. После установки ТСУ, деталь регистрируют в ГИБДД.

Фаркоп расширяет возможности автомобиля. Оснащенная ТСУ машина, способна буксировать прицепы или другие транспортные средства. Однако следует подбирать тяговые сцепные устройства, подходящие под конкретную модель транспортного средства.
