Ударная отвёртка своими руками 3 идеи
Содержание
Ударно-поворотная отвертка из старого сверла
Ударная отвертка используется для откручивания крепко «приварившихся» болтов и шурупов. Этот полезный ручной инструмент можно купить в любом строительном магазине. Но если вам нравится делать все своими руками, то такую ударную отвертку можно изготовить и самостоятельно из подручных материалов.
Принцип действия ударной отвертки очень прост: сила удара преобразуется в крутящий момент, в результате чего можно без проблем открутить даже самые «упертые» болты и шурупы, которые не поддаются обычной отвертке.
В данном случае мастер использует за основу старое сверло диаметром 16 мм, которое идеально подходит для этой самоделки. Также для данной самоделки потребуется кусок трубы диаметром ½ дюйма, два шарика от подшипника, пружина и болт М16.
Основные этапы работ
В первую очередь необходимо будет отрезать кусок полудюймовой трубы длиной 170 мм.
Далее, отступив от края трубы 15 мм нужно просверлить сквозное отверстие сверлом диаметром 10 мм. В просверленные отверстия мастер вставляет два шарика от подшипника.
Чтобы шарики не выпадали из «посадочного гнезда», надо надеть на полудюймовую трубу отрезок трубы ¾ длиной 20 мм (то есть, получится своего рода фиксирующее кольцо).
Чтобы надеть кольцо на трубу, предварительно нужно будет сделать в нем пропил болгаркой по сварному шву. Также необходимо просверлить два отверстия по бокам.
На последнем этапе в хвостовике сверла вырезает квадрат под торцевые головки, после чего можно приступать к окончательной сборке приспособления.
Подробно о том, как сделать ударно-поворотную отвертку из старого сверла своими руками, можно посмотреть в видеоролике на сайте.
Эта САМОДЕЛКА Открутит Всё! Просто Гениальное Приспособление!Ударная отвёртка из сломанного стартера
Если у вас завалялся в гараже сломанный стартер не спешите его выбрасывать, а используйте в создании инструмента.
Главные запчасти которые нужны от стартера это вал со шлицами и ответная часть бендикса.
Материал выбранный для поделки достаточно крепок и выдержит ударные нагрузки, которые предполагает отвёртка. Когда вал выпрессован из ротора, а с бендикса срезано всё лишнее можно изготовить корпус по их размерам. Для корпуса подойдёт кусок стальной трубы, который нужно обрезать по размеру.
Так же в конструкцию входит четырёхгранник от стандартного набора с головками и возвратная пружина. Кусок бендикса со шлицами приваривается к торцу трубки, после чего туда помещается пружина и шток состоящий из оси якоря и четырёхгранника.
Чтобы центр постоянно не «выпрыгивал» под действием пружины с бока корпуса делается отверстие под ограничитель. Можно приступать к испытанию нового инструмента.
Тебе точно пригодится! КРУТАЯ САМОДЕЛКА ИЗ СТАРТЕРА!!!Как сделать ударную отвертку своими руками
Иногда домашним мастерам приходится сталкиваться с проблемными шурупами, у которых сорваны грани, или намертво прикипевшими болтами.
Открутить сильно затянутые или заржавевшие метизы, а также шурупы с сорванными гранями обычной отверткой, скорей всего, не получится.
Однако с этой задачей отлично справится более мощная ударная отвертка.
Причем вовсе не обязательно покупать ее втридорога в магазине. В данном обзоре автор поделится с нами идеей, как изготовить такой полезный инструмент своими руками.
Основные этапы работ
Первым делом автор отрезает кусок толстостенной трубки. Нужно рассверлить в ней отверстие под пружину.
Отрезаем часть сверла, после чего привариваем к нему торцевую головку. В трубке сбоку надо просверлить сквозное отверстие, затем отрезаем два кусочка круглого прутка, подходящих под это отверстие.
К другой стороне сверла привариваем болт.
Далее вставляем сверло в трубку. На болт накручиваем гайку, которая остается внутри трубки. Отверстие автор заваривает заглушкой из шайбы.
В боковые отверстия набиваем смазку.
Потом вставляем в них кусочки круглого прутка, и обвариваем.
Наша самоделка готова.
Для откручивания болтов можно использовать торцевую головку, а если нужно открутить шуруп, то устанавливаем подходящую насадку с крестообразным шлицем.
Подробно о том, как сделать ударную отвертку своими руками, вы можете посмотреть на видео ниже. Идея автора YouTube канала Mr Technic.
BRILLIANT IDEA FOR HOMEMADE TOOLSАндрей Васильев
Задать вопрос
Отвертка ударно-поворотная — сделай для себя своими руками или купи
Существует шутливая поговорка: «Забитый молотком шуруп, держится крепче, чем закрученный отверткой гвоздь». Объединить ударную силу молотка и крутящий момент отвертки пытались многие домашние мастера.
Обычно это заканчивалось поломкой инструмента. Наконец была изобретена отвертка ударно-поворотная, в которой сила удара правильно преобразуется в крутящий момент.
Собственно, принцип действия ударной отвертки похож на работу шлямбура.
Слесарь удерживает рукоять в одной руке, а второй наносит удары молотком по торцу.
Существует два основных вида силовых отверток, работающих по принципу долота:
Ударная.
Это и есть модифицированный шлямбур. Только основное предназначение, не работа в качестве отбойного молотка – а все же откручивание и закручивание винтов.
Отличительная особенность инструмента – жало отвертки проходит через всю длину, от рабочих шлицов до пятки рукояти. При этом оно является монолитным, никакие стыковки или сварочные соединения недопустимы. Разумеется, для изготовления подобных инструментов используется только высококачественная легированная сталь.
Чтобы реализовать весь потенциал отвертки, жалу придается форма шестигранника. На пятке рукояти также может присутствовать квадрат или шестигранник под ключ. Разумеется – он является единым целым с жалом.
Как пользоваться ударной отверткой? Для большей эффективности лучше работать вдвоем. Шлицевая часть устанавливается на откручиваемый (закручиваемый) винт, на шестигранник надевается ключ, и одновременно с крутящим усилием наносятся частые короткие удары по тыльной части.
Работать молотком должен помощник, остерегаясь попасть по руке основного рабочего.
Закисшие винты отдаются из-за вибрации, и легко откручиваются. Однако прямого преобразования силы удара в крутящий момент, такой тип отверток обеспечить не может. Постукивание молотком по рукояти лишь помогает открутить или закрутить «тяжелый» винт.
Важно! Многие горе-мастера используют ударные отвертки в качестве шлямбура. Это недопустимо.
Во-первых, – для этих целей есть специализированный инструмент, более прочный и массивный. К тому же, настоящий шлямбур имеет защиту руки в виде прорезиненного грибка. Если молоток соскочит с пятки рукояти ударной отвертки – можно получить серьезную травму руки.
Во-вторых, – при использовании отвертки в роли ударного инструмента, она очень скоро будет безнадежно испорчена. А стоимость такой оснастки куда выше простого шлямбура.
Есть и более простой вариант ударной отвертки, знакомый вам с советских времен.
Монолитный корпус с двумя деревянными накладками обеспечивает надежную передачу силы на крупные винты. Если вы не удержались, и воспользовались отверткой как долотом – всегда можно восстановить шлицы при помощи напильника.
Ударно-поворотная.
В этом достаточно сложном механическом инструменте объединены две силовые составляющие: удар по торцевой части, помимо прямого воздействия, преобразуется в крутящий момент.
Принцип работы напоминает ударную дрель. На шлицевую часть, при достаточно сильном поворотном усилии, воздействует вибрация от постукивания молотком.
Важно! Такой отверткой можно пользоваться в одиночку.
Это экономит время и здоровье. Вероятность того, что вы нанесете удар по собственным пальцам, стремится к нулю.
Механизм ударно поворотной отвертки находится внутри рукояти.
Он представляет собой буравчик с малым углом закрутки относительно оси. Скорее – это шестерня с косыми зубьями. На нее воздействует обойма-храповик.
При нанесении ударов по пятке рукояти – обойма движется вперед, а шестерня прокручивается в направлении, которое выбрано переключателем.
В результате на рабочую насадку передается два усилия – вращающееся и поступательное. Они действуют синхронно.
Преимущество конструкции – эффективное использование силы удара, многофункциональность инструмента. К достоинствам можно отнести меньшее усилие, с которым наносятся удары молотком.
Недостаток – конструкция не монолитная, поэтому усилие должно быть дозированным. Механическая часть подвержена износу.
И разумеется – цена. Подобные устройства достаточно дороги (речь идет не о китайских и польских одноразовых подделках).
Из каких материалов делают ручки для ударных отверток?
Рукоятка ударно-поворотной отвертки служит как в качестве ручки, так и в качестве корпуса для механизма. Помимо конструкционной прочности (необходимо удержание механической части), ручка также выполняет и роль защиты для рук мастера.

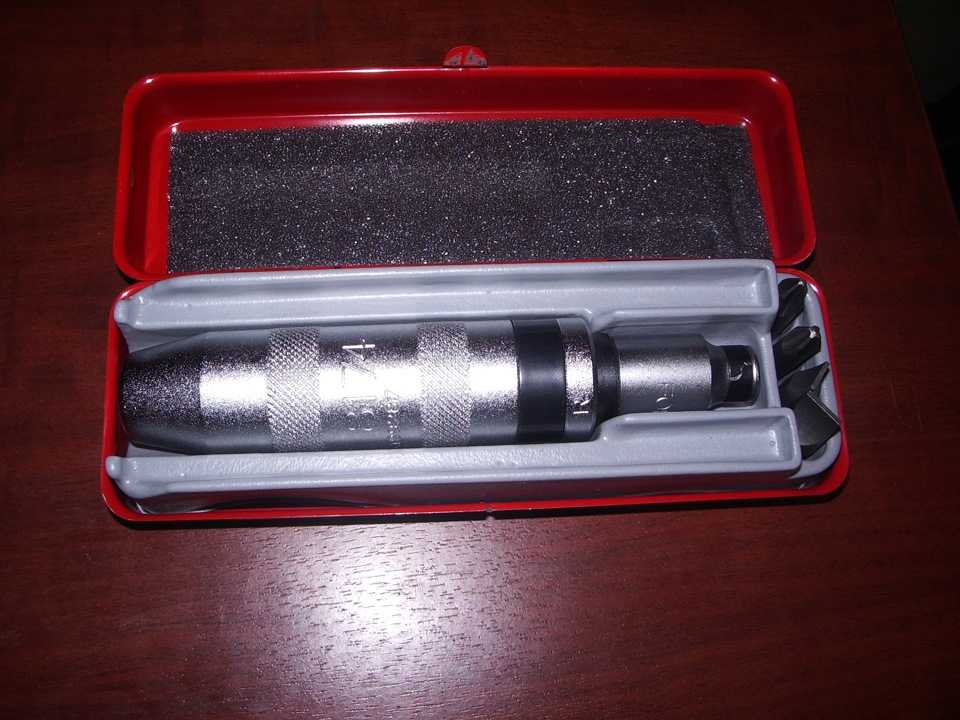

Стальные корпуса-рукояти.
Этот инструмент относится к разряду профессиональных. Прочный стальной корпус одновременно является обоймой для механизма поворота. Отсутствие лишних слоев на рукояти позволяет разместить отвертку в труднодоступных местах. Цельная конструкция обеспечивает точное дозирование усилия и отличный контроль над процессом.
Такой инструмент обычно поставляется в виде наборов с различными насадками. Все равно конструкция не монолитная, и поэтому можно дополнить ее универсальным патроном для стандартных бит.
Только при покупке дополнительных насадок следует помнить о повышенных нагрузках, и не экономить на качестве.
Компонентные рукояти
Корпус механизма отвертки покрыт прорезиненной оболочкой. Материал может быть разным – полиуретан, жесткий полиэтилен. Главное – обеспечить демпфирование ударов и прочное удержание в руке. В пяточной части рукоятки обычно делают прилив в виде грибка. Как и на шлямбуре – это дает дополнительную защиту руки в случае неточного попадания молотком.
Частью механизма, мягкая рукоятка быть не может, слишком велика нагрузка. Поэтому остро встает вопрос размера силовой части (а стало быть, и запаса прочности). Если механическую часть оставить мощной и габаритной, как в изделиях со стальной рукоятью – общие размеры отвертки не позволят работать в стесненных условиях.
Уменьшение габаритов снижает прочность инструмента, но делает его более удобным.
Всегда можно подобрать вариант, который отвечает вашим запросам.
Применение ударно-поворотной отвертки.
На первый взгляд может показаться, что инструмент служит заменой шуруповерту. Эти инструменты не могут выполнять функции друг друга. Ударно-поворотная отвертка служит либо для финальной затяжки винтового соединения с большим усилием, либо для «срыва» закисшей резьбы.
Важно! Для качественной затяжки, а особенно срыва резьбы, нет необходимости сильно бить молотком по рукояти. Гораздо эффективнее равномерное обстукивание короткими точными ударами.
Ударная отвертка своими руками
Несмотря на сложность конструкции, такой инструмент можно изготовить своими руками.
Разумеется, не требуется вытачивать на фрезернике с ЧПУ шестерню-буравчик. Запасные части доступны на любой автомобильной разборке. Механизм стартера идеально подходит для этих целей.
От вала отрезается ротор с обмотками.
Оставшиеся вал и втулка послужат основой механизма. На втулке стачиваем квадрат для сменных головок.
Из отрезка трубы делаем рукоять, из мощного болта – ударную пятку.
После сварки конструкции воедино – получился готовый инструмент.
Пусть он не так презентабелен, как фабричный – зато стоимость стремится к нулю. А надежность не вызывает сомнений.
4 совета, как справиться с трудностями с помощью ударной отвертки
Техническое обслуживание и техническое обслуживание
Кайл Смит
10 ноября 2020 г.
Делиться Оставьте комментарий
Следи за тем, куда кладешь руку, тщательно прицеливайся и размахивай так, как хочешь. Kyle Smith Некоторые инструменты в моем гараже прекрасно работают.
Вес этих инструментов успокаивает, успокаивает, вызывает чувство уверенности. При использовании 9Трещотка с нулевыми зубьями или моя любимая пара инструментов для зачистки проводов, я дом, а дом всегда побеждает.
Еще один набор инструментов спрятан в моих тщательно организованных ящиках. Эта группа не на моей стороне. Это инструменты с более высоким риском, с равным потенциалом взорвать препятствие в проекте и разрушить мой с трудом достигнутый прогресс. С одним из них в руке я становлюсь заядлым курильщиком, падающим на мигающие огни игрового автомата, сталкиваясь с пугающими шансами и цепляясь за слепую удачу. Босс мафии этой второй группы — ударная отвертка.
Это простой инструмент — в нем даже нет батареек, которые могут выйти из строя. Когда вам нужна ударная отвертка, никакой другой инструмент не подойдет, а ее вес передает вес этого решения от кончика пальца к мозгу. Будет ли это легкий вечерний проект или работа на всю ночь: «Я не сдамся, пока кофейник не начнет вариться автоматически?» Ударная отвертка решит судьбу вашего проекта, и шансы не в вашу пользу — по нескольким причинам.
Во-первых, если вы берете ударную отвертку, вы, вероятно, уже повредили застежку, которую пытаетесь извлечь, а если нет, то скоро. Ваша стратегия в такой ситуации находится где-то между «большей силой» Тима Тейлора и «методом удара» Гомера Симпсона. Во-вторых, вы, вероятно, используете советы, прилагаемые к инструменту. Эти насадки обычно изготавливаются из чистейшего китаезия, невероятно твердого вещества, столь же хрупкого, как кости моей бабушки.
В этом контексте давайте разыграем возможные сценарии и оценим шансы.
Вы вставляете наконечник отвертки в застрявшую застежку, слегка поворачиваете механизм, приносите жертву любому божеству, в которое верите, и наносите твердый удар по концу самым большим молотком, который только можете использовать. Вы открываете глаза — вы, вероятно, закрыли их, даже если были в защитных очках, как и положено, — и видите одну из четырех ситуаций:
- Наконечник инструмента разорвался как минимум на пять осколков, один из которых попал в цель.
застрял в застежке и препятствует вставке любого другого инструмента. Теперь вам нужно получить дрель и сверла для левой руки. Удачи. - Застежка сорвана. Начните составлять бюджет, потому что ваше единственное решение состоит в том, чтобы тратить деньги на решение этой проблемы.
- Вы пропустили конец ударной отвертки и ударили молотком по запястью. Надеюсь, вокруг нет молодых; если и есть, то они только что выучили несколько новых слов.
- Инструмент сделал свое дело, и крепление теперь ослаблено. Возьмите напиток.
застрял в застежке и препятствует вставке любого другого инструмента. Теперь вам нужно получить дрель и сверла для левой руки. Удачи.Только 25 процентов этих результатов являются положительными. Мне не нравятся эти шансы, и вам, вероятно, тоже.
Я здесь, чтобы рассказать вам, как склонить шансы в вашу пользу. Вы всегда будете играть в азартные игры, но с некоторыми размышлениями и подготовкой вы продвинетесь от придурка, смотрящего в три глаза однорукому бандиту, до карточного акулы, считающего карты за столом для блэкджека и выходящего с высоко поднятой головой.
Будьте серьезными
Кайл СмитЧтобы начать свой путь к успеху, пропустите BS. Худшее, что вы можете сделать с помощью ударной отвертки, — это перейти от частично зачищенной застежки к полностью зачищенной застежке. Если этот винт с крестообразным шлицем на ваших тормозных дисках выглядит так, будто его будет сложно выкрутить, идите прямо к большим пушкам и добейтесь удара. Попытка второй (или третий) раз с ручными инструментами приведет только к повреждению и усложнит вашу жизнь, поэтому решите проблему с максимально возможным зацеплением крепежа с инструментом.
Инвестируйте в хорошие биты
Один удар, и эти плоские биты искривлены и сколоты. Теперь он остается просто для того, чтобы напоминать мне, почему я покупаю хорошие инструменты. Кайл Смит Это обе биты Phillips, но не делайте ошибку, думая, что они взаимозаменяемы. Кайл Смит Подойдет дешевая ударная отвертка, но биты, которые входят в этот выдувной футляр, вам не подходят. Потратьте несколько долларов и купите 5/16-дюймовые биты известных брендов и держите их в хорошем состоянии.
Используйте их только тогда, когда это необходимо, и убирайте их, когда они становятся закругленными или иным образом начинают терять свои острые края. Используйте правильный размер для вашей застежки, тоже. Вы напрашиваетесь на неприятности, пытаясь извлечь крестообразную насадку №3 с помощью биты №2.Подготовка крепежа
Примерьте биту, которая, по вашему мнению, подходит по размеру. Вы ищете хорошее, плотное зацепление с застежкой. Кайл Смит Несколько ударов по бите молотком помогут установить его, обеспечивая более прочный захват и уменьшая вероятность того, что бита сорвет крепеж. Кайл Смит
А теперь качай
Наденьте ударный инструмент на установленную фрезу и выровняйте все детали. Кайл Смит Не стесняйтесь — хватайте большой молоток. Весь смысл этого инструмента в том, чтобы воздействовать на застежку, так что воздействуйте на нее так, как вы того хотите. Кайл Смит Следите за тем, куда вы кладете руку, тщательно прицеливайтесь и замахивайтесь так, как хотите. Кайл Смит Выровняйте ударную отвертку и ударьте по ней так, как задумано — с первого раза. Подход «шок и трепет» часто работает лучше всего для меня. Нет необходимости в предупреждающих нажатиях, если бит установлен. Предварительно загрузите этот ствол и хорошенько взмахните этим тяжелым молотком с шариковым бойком или маленькой кувалдой. Это не будет работать каждый раз, но это определение азартных игр. Вы решаете, стоит ли риск возможного вознаграждения. Надеюсь, вы сможете сложить колоду в свою пользу.Самодельная ударная отвертка из стартового набора
Самодельная ударная отвертка
Самодельная ударная отвертка из стартового набора Привет всем любителям домашнего творчества.
В этой статье я покажу вам, как сделать ударную отвертку, которая поможет вам открутить заржавевший или закисший крепеж, например болт в алюминиевом корпусе. Все детали, которые нужны для сборки этой самоделки, легко доступны, особенно если вы автовладелец.
Прежде чем приступить к чтению статьи, предлагаю посмотреть видео, показывающее весь процесс сборки с последующим тестированием готовой ударной отвертки .
Для того, чтобы сделать ударную отвертку из стартера своими руками, вам потребуется:
Угловая шлифовальная машина, отрезной круг, защитные очки, перчатки
Слесарные тиски
Неисправный автомобильный стартер
Старая ручка с угольником
Металлическая труба с диаметром, равным диаметру бендикса
Токарный станок по металлу, прямой резец
Пара маленьких пружин
Шайба металлическая
Сварочный аппарат, сварочная маска, леггинсы
Сверлильный станок, сверло по металлу диаметром 5 мм
Метчик с резьбой М6
Керн
Болт М6
Буровой резец
Молоток
Малярный скотч
Банка с молотковой краской
Шаг первый.
Первым делом нужно разобрать неисправный стартер с автомобиля, от него нужно всего две детали,
это якорь электродвигателя и бендикс, на котором и будет основан принцип откручивания. Можно купить нерабочий стартер на приемке металла, за который попросят копейки по сравнению с покупкой заводского варианта ударного шуруповерта.
Шаг второй.
Теперь нужна деталь со шлицами от бендикса, ее можно отпилить с помощью УШМ с установленным отрезным диском, а потом доработать на токарном станке до нужного размера. При работе с УШМ будьте осторожны, крепко держите электроинструмент в руках, не забывайте о защитных очках и перчатках. Шлицевая часть в дальнейшем наденет на вал и от удара передаст ему вращение.
Шаг третий.
Для того, чтобы на эту отвертку можно было устанавливать различные головки, нужно с помощью угловой шлифовальной машины отрезать от ключа квадратную часть.
Ударная самоделка
Многие задаются вопросом, можно ли сделать ударную отвертку своими руками.
Можно, но прежде чем это сделать, следует хорошенько подумать. Молоток или нажимная отвертка изготовлены из специальной легированной стали. Он должен быть ударопрочным, но не хрупким. Механическая обработка такой стали в домашних условиях вряд ли возможна; для этого нужен специальный инструмент. Для передачи ударного импульса поворотному механизму выполненная сопряжение должна иметь определенную кривизну. Измельчить их можно только на фрезерном станке.
В некоторых конструкциях для передачи крутящего момента используются конические шестерни. Для сменных бит требуется самоцентрирующийся патрон или аналогичный. Увы, все эти детали не сделать дома на коленке. Вы можете сделать что-то вроде самодельной ударной отвертки, используя более мягкие материалы. Но в этом случае велика вероятность того, что после нескольких ударов по такому устройству оно придет в негодность и пойдет в утиль.
Без специальных материалов и навыков можно сделать, пожалуй, только ручку для отвертки своими руками.
Некоторые модели имеют стандартную пластиковую ручку. Она часто трескается, и мастера заменяют ее деревянной собственного изготовления.
Этот инструмент незаменим для ремонтника. Им можно откручивать не только шурупы, шурупы и саморезы. Закрепив шестигранный переходник в патроне, можно использовать головки различных размеров в качестве насадки для откручивания гаек.
Ударно-токарная отвертка может выполнять и обратную операцию, то есть закручивать крепеж. Если это сделать, открутить такое соединение обычным ручным инструментом уже не получится.
Поверните
Стартер двигатель в дрель | Ухищрение.Использование инструмента в работе
Перед началом работы необходимо максимально очистить головку винта и особенно прорезь, в которую вставляется рабочая насадка. Для этого можно использовать щетку с металлической щетиной. Затем нанесите каплю тормозной жидкости на головку, чтобы смочить ржавчину. Также можно использовать:
- универсальная аэрозольная смазка WD-40 или любой ее аналог; антифриз
- ;
- керосин;
- любое машинное масло.
После нанесения на стык необходимо дать смазке немного времени, чтобы она проникла в рыхлую структуру ржавчины.
Далее следует выбрать нужную насадку инструмента, вставив ее в паз. Как правило, в комплект такого оборудования входит необходимый набор различных бит и насадок. Важно правильно вставить нужную насадку в головку поворотного механизма. максимально плотно вверните картридж с насадкой в гнездо. Теперь нужно сделать несколько легких ударов молотком по пятке бойка, держа при этом силовую отвертку так, чтобы ее ось совпала с осью откручиваемого крепежа.
Если винт сдвинулся со своего места. переключите прибор на реверсивное вращение и снова сделайте несколько легких ударов. Вы можете повторить эту операцию несколько раз, периодически добавляя немного смазки, чтобы разрыхлить новые слои ржавчины. Затем вы можете использовать отвертку или ручной инструмент, чтобы полностью отвинтить оборудование.
К сожалению, даже такая ударная отвертка не всегда помогает.
Сопрягаемые детали иногда настолько поражены коррозией, что при попытке выкрутить или закрутить винт просто лопается. В этом случае единственный способ удалить его — просверлить.
Как пользоваться ударной отверткой
Чтобы процесс откручивания был максимально простым и качественным, достаточно избегать непоправимых ошибок и соблюдать ряд отдельных правил:
- Крепеж предварительно подготавливают к откручиванию, поэтому их очищают от видимой ржавчины и протирают тряпкой. После этого компаунд покрывают специальным химическим составом, например, высокоэффективным чистящим средством WD-40. Тормозная жидкость и керосин работают хорошо.
- Далее нужно зафиксировать наконечник в пазу, соблюдая строго перпендикулярное размещение относительно головки винта.
- Затем следует ударить молотком по концу рукоятки примерно со средней силой.
- Удары повторяются до тех пор, пока головка винта не начнет двигаться относительно оси. Старайтесь проверять ход гребного винта после каждого хода.
- Откручивание выполняется обычной отверткой.
Если инструмент оснащен реверсом, многие специалисты рекомендуют после каждого движения головки устанавливать режим затяжки, повторять удары несколько раз, а затем снова откручивать фурнитуру. Это связано с тем, что при таком подходе элементы ржавчины удаляются с резьбы особым образом.
Во избежание неприятностей рекомендуется соблюдать технику безопасности:
- Важно заранее надеть хорошие рабочие перчатки или рукавицы, которые предотвратят непреднамеренное соскальзывание рукоятки во время обработки.
- Не прикладывайте к ударам слишком много усилий. Можно обойтись обычным молотком, весом до 500 грамм.
- Удары должны оставаться легкими. Не наклоняйте курок, так как ударник может легко соскользнуть с отвертки, что повлечет за собой дополнительные проблемы.
Пошаговая инструкция изготовления ударника
Отвертка Чтобы сделать домашний инструмент своими руками, необходимо запастись стартером от автомобиля.
Возможно, деталь валялась в гараже. Начинаем превращать стартер в полезный ударный шуруповерт для дома, ориентируясь на чертежи и схемы ниже. Следуйте этому руководству:
- Отделите часть вала ротора, где закреплена обмотка.
- В оставшейся части удалите ненужные компоненты. Вал и втулка должны остаться. Они действуют как единый механизм.
- Ручка изготовлена из трубы. В трубу помещается втулка, но только с одного конца. С другой стороны ставится заглушка. Он станет ударной пяткой. Для вилки подойдет большой болт. Он предотвращает изменение трубы при ударе и ограничивает скольжение вала по внутренней поверхности втулки.
- Далее сварите детали вместе.
- На конце вала сделайте квадратную точилку. Эта, казалось бы, незначительная деталь позволит вам сменить одну насадку на другую. Если вы планируете откручивать крепеж, в головке фиксируется бита. Для разборки требуется другой наконечник.
- Приступая к резке стартера , вооружитесь УШМ. Другое маломощное оборудование не возьмет сталь высокого качества.
Другое маломощное оборудование не возьмет сталь высокого качества.Чтобы продлить срок службы самодельного устройства, регулярно наносите на шлицы ровный слой смазки. Будьте осторожны при использовании приспособления. Сильные удары молотком по головкам могут повредить инструмент.
Наглядная видео-инструкция по изготовлению ударного шуруповерта своими руками представлена ниже:
Дополнительные способы откручивания болта
Если самодельная ударная отвертка не откручивает заржавевший крепеж, нужно использовать «ведашку». Это народное название профессионального средства WD-40. Смажьте поверхность застежки жидкостью. Через 20 минут ржавчина отстанет и резьба станет податливой для обращения с ударным шуруповертом. Специальный смягчающий состав обойдется в 120-150 рублей.
Изготовление ударной отвертки
своими руками Многие пытаются сделать такой инструмент своими руками, аргументируя это тем, что предстоящее действие не требует больших усилий или навыков.
Достаточно учесть все тонкости инструкции и не допустить ошибок на этапе сборки.
При изготовлении самодельного шуруповерта нужно взять ротор от электродвигателя и отрезать от него все, оставив только втулки и вал. На втулку, которая будет использоваться в качестве ручки, следует надеть кусок стальной трубы. На противоположном конце в срез вставляется гайка, которая предотвратит повреждение ручки. На следующем этапе все детали соединяются между собой сваркой.
В принципе, изготовить высокопроизводительную ударную отвертку в домашних условиях не так сложно, как может показаться изначально. Если вы сомневаетесь, что сможете провести такую сборку самостоятельно, просто изучите существующие инструкции и посмотрите видео-советы.
- Эффективное распределение энергии удара.
- Намного меньше физических усилий. Классический вариант требует более сильных и интенсивных ударов.
- Возможность работы без помощи напарника.
Что касается недостатков, то они практически отсутствуют, однако при несоблюдении основных правил при эксплуатации часто появляются такие недостатки:
- Вероятность повреждения ударно-поворотного узла. Вариант простейшего воздействия 9Отвертка 0057 выполнена монолитной конструкции, поэтому ее срок службы превышает модернизированное решение. Для предотвращения неожиданной поломки достаточно избегать слишком сильных ударов по ударно-поворотному механизму.
- Склонность к быстрому износу. Зубья шестерен и дорожки качения подвержены сильному трению в сочетании с ударными нагрузками. При длительной эксплуатации их ресурс значительно ухудшается.
Вариант простейшего воздействия 9Отвертка 0057 выполнена монолитной конструкции, поэтому ее срок службы превышает модернизированное решение. Для предотвращения неожиданной поломки достаточно избегать слишком сильных ударов по ударно-поворотному механизму.Ударная отвертка своими руками: как сделать инструмент из стартера
Ударная отвертка – довольно популярный инструмент, который используют не только профессиональные строители, но и мастера-любители для домашних дел. Незаменим для откручивания прочно «сваренных» шурупов.
Обычные отвертки в таких случаях бесполезны, а ударные отвертки позволяют совместить в одном инструменте силу молотка и крутящий момент. Итак, как самому сделать ударную отвертку с помощью автомобильного стартера?
Полезные советы
Довольно часто возникает необходимость открутить сильно заржавевшие крепежные детали.
Что делать в ситуациях, когда стандартный бытовой инструмент не справляется с поставленной задачей? Что делать в такой ситуации, ведь бытовые инструменты плохо справляются с этой задачей. Для этого хорошим решением будет использование ударной отвертки. Благодаря ему открутить заржавевшие детали не составит труда. Достаточно смочить крепеж тормозной жидкостью, чтобы при демонтаже деталь откручивалась максимально легко.
Однако в некоторых ситуациях это не помогает. Нет необходимости паниковать. Попробуйте еще раз смазать болт тормозной жидкостью и оставить на некоторое время. Жидкость разъедает застоявшуюся текстуру и с помощью ударного инструмента можно все сделать без значительных усилий.
Преимущества самодельного инструмента
- Отвертка оснащена усиленным корпусом из высокопрочной стали.
- Отличается большими размерами по сравнению с заводскими отвертками;
- Эксплуатация инструмента безопасна для человека при правильном ударе молотком. Соблюдая правила безопасности, нельзя пораниться и пораниться отверткой;
- Есть возможность смены насадок, исходя из того, какой вид работ проводится;
- Легко изготавливается в домашних условиях без значительных физических и финансовых затрат;
- Многофункциональность. Его можно использовать для различных задач в сфере строительства, автомобилестроения и любого другого ремесла.
Соблюдая правила безопасности, нельзя пораниться и пораниться отверткой;Что такое ударная отвертка
Визуально сходства ударной отвертки со стандартной практически нет. Этот инструмент представляет собой ударно-вращательный механизм, позволяющий преобразовывать силу удара в крутящий момент. С помощью него осуществляется монтаж и демонтаж резьбовых соединений, для которых требуются дополнительные усилия. Использование для этих целей обычной отвертки приведет к повреждению инструмента или повреждению демонтируемого элемента.
По своему принципу действия отвертка ударная напоминает болт.
В процессе работы слесарь должен одной рукой удерживать рукоятку отвертки, а другой бить молотком по ее торцевой части.
Для упрощения рабочего процесса можно предварительно смазать крепеж тормозной жидкостью. После этого нужно установить инструмент под прямым углом к головке метизов и молотком нанести удары по концу отвертки. После заметного закручивания крепежа можно продолжить откручивание обычной отверткой.
С этим типом инструмента может работать даже человек без опыта. Однако для того, чтобы сделать ударную отвертку, необходимо представление о том, как она работает и наличие соответствующих деталей, из которых она будет изготовлена.
Ударный шуруповерт своими руками из стартераДля создания этого неприхотливого инструмента в домашних условиях подойдет неисправный электростартер от автомобиля, найти который сегодня не составляет труда.
В первую очередь нам нужно отрезать часть вала ротора, где находится крепление обмотки.
Из оставшейся части удаляем ненужные элементы, чтобы остались только вал и втулка, которые мы будем использовать в качестве основного механизма.
В качестве ручки можно использовать небольшой кусок трубы, в который мы должны поместить втулку с одной стороны. С другой стороны нам нужно вставить заглушку, которая также будет выполнять роль ударной пятки. В качестве него используем большой болт, он предотвратит деформацию трубы при ударах и ограничит смещение вала внутри нашей втулки.
Следующим шагом будет сварка всех деталей.
Наконец, на конце вала необходимо выполнить квадратную заточку для возможной смены разных насадок. Так, чтобы открутить винт или гайку, достаточно будет вставить нужную биту и демонтировать крепеж. Если необходимо открутить винт, вставьте в головку соответствующую биту.
Стоит отметить, что электростартер изготавливается из качественных сортов стали, поэтому для его резки придется использовать болгарку. Но благодаря своей прочности и твердости инструмент будет достаточно мощным и долговечным, а по некоторым параметрам превзойдет даже фабричные изделия.
Увеличить срок службы такого инструмента поможет периодическая смазка шлицов. Однако пользоваться им следует осторожно, не нанося сильных ударов, чтобы не сорвать головки на шурупах или болтах.
Конечно, полученное изделие будет менее презентабельно, чем заводской шуруповерт, но зато стоимость его будет минимальной, а по надежности ничем не уступит заводскому аналогу.
Ударная самодельная отвертка
Такой самодельной отверткой легко выдернуть сильно заржавевший болт. Она является незаменимым помощником в загородном доме.
Бывают случаи, когда нужно открутить шуруп, у которого сорваны края, или прилично заржавевший болт.
Обычный инструмент тут мало поможет, но очень эффективной станет ударная отвертка, для изготовления которой я использовал ротор неисправного электростартера от «Запорожца».
Отрезал обмотку вала ротора, убрал излишки с остального.
После этого остались только вал и втулка.
На втулку надевался кусок трубы, которая выполняла роль ручки.
На противоположном конце в трубку вставлялась болтовая заглушка большого размера. Благодаря этому рукоятка не поддается деформации ударами молотка, в то же время ограничивается перемещение вала во втулке.
Для соединения всех элементов ручки использовалась электросварка.
На конце вал заточен в виде квадрата. теперь можно подсунуть к нему головку под болты. Нужно снять винт? Берем соответствующую версию биты и устанавливаем в голову. При ударах молотком по торцу рукоятки вал на косых шлицах проворачивается в рукояти в незначительной степени. этого достаточно, чтобы болт сорвался.
С для производства элементов электрооборудования стартер , изначально использовалась качественная закаленная сталь, которая режется УШМ, мы получили отвертку с высокой прочностью, твердостью и долгим сроком службы. Для эффективной работы не бейте сильно молотком по рукоятке, так как головки болтов и шурупов сломаются. Также необходимо следить за тем, чтобы шлицы все время были смазаны.
