Как сделать раскоксовку: Как сделать раскоксовку двигателя – три способа

Как сделать раскоксовку поршневых колец своими руками

Что понадобится?

• Первая жидкость — BG 109
• Вторая — Mitsubishi Shumma Engine Conditioner 250 мл.

Жидкости могут быть и других марок, но это сочетание, как показывает опыт — одно из лучших.

Пошаговый процесс качественной раскоксовки

Чтобы раскоксовать двигатель, понадобятся две жидкости, одна для заливки непосредственно в моторное масло, другая – в цилиндры двигателя. Для этого открываем горловину на крышке головки блока цилиндров и, пользуясь воронкой, заливаем содержимое первой баночки.

Затем запускаем мотор, поднимаем частоту вращения двигателя до 1700 оборотов в минуту в течение 20 минут. После чего переводим работу мотора на режим холостого хода и держим их около 1 часа. Явно ощущается польза от залитой промывочной жидкости, т. к. двигатель начинает работать заметно мягче и уменьшается вибрация.

Далее отодвигаем газовые форсунки, отсоединяем провода, нажав на фиксаторы, откручиваем ключом на 10 с помощью удлинителя и воротка катушки на каждом цилиндре, вынимаем их и выкручиваем свечи зажигания с помощью свечного ключа. Свечи вытягиваем из колодцев катушками. Иридиевые свечи по внешнему виду оказались в хорошем состоянии.

Выставляем поршни в цилиндрах по высоте примерно на одном уровне, используя любую металлическую спицу и равномерно заполняем каждую камеру сгорания вторым средством через самодельный удлинитель из шланга. Закручиваем, но не затягиваем свечи, и оставляем на ночь.

Утром вновь выкручиваем свечи зажигания и вытягиваем подходящим по объему медицинским шприцем залитую накануне жидкость в небольшую прозрачную емкость.

По цвету она очень темная и густая из-за растворившихся в ней масло-сажевых отложений.

Накрываем головку блока цилиндров чистой тряпкой и проветриваем цилиндры прокручиванием двигателя стартером. Повторяем этот процесс до тех пор, пока из цилиндров перестанет выделяться загрязненная жидкость. Чем больше в конце окажется загрязнена первоначально чистая тряпка, тем лучше прошла раскоксовка двигателя.

Далее чистой мягкой тряпочкой протираем все свечные колодцы до блеска.

Промываем свечи зажигания в растворителе 647, дополнительно очищаем жесткой зубной щеткой и вытираем мягкой чистой ветошью, смоченной в том же растворителе.

Устанавливаем свечи на место с помощью куска шланга. Если их просто бросить в колодец, то можно сместить положение бокового электрода, что недопустимо. Свечи зажимаем плотно, но не пережимаем, чтобы не повредить кольцо, обеспечивающее герметичность крепления свечи в резьбе.

Протираем каждую катушку, устанавливаем на место, затягиваем болты и подключаем провода. Первые попытки запуска двигателя могут оказаться безрезультатными, поскольку в камерах сгорания много ингредиентов, отличных от бензина и воздуха. Этого не нужно бояться.

После нескольких попыток двигатель заведется, из выхлопной трубы повалит обильный дым, густота которого постепенно сойдет на нет. Мотор после этого будет работать еще мягче, а вибрация практически исчезнет. Остается проехать на автомобиле 10-15 км и заменить масло. На этом раскоксовка двигателя закончена.

Смотрите видео

Раскоксовка двигателя своими руками без разборки агрегата

Содержание

1. В каких случаях необходима раскоксовка
2. Почему прогрессирует нагар
3. Где концентрируется нагар
4. Цилиндро-поршневая группа
5. Газораспределительный механизм
6. Маслозаборник
7. Раскоксовка двигателя своими руками разными методами
8. Ручной способ
9. Жесткая раскоксовка
10. Мягкая раскоксовка
11. Частные случаи и различные методики
12. Жесткая раскоксовка V-образного двигателя
13. Мотор с воздушным охлаждением

Раскоксовка двигателя — это как удаление шлаков из организма. Здоровье автомобиля сравнимо с человеческим: оба нуждаются в сбалансированном питании, соразмерных нагрузках и своевременном уходе. А такие принципы медицины, как «не навреди» и «движение — жизнь», к машине применимы в полной мере.

В каких случаях необходима раскоксовка

Необходимость очистки мотора от вредных отложений появляется при нарушении ходовых характеристик и рабочих показателей. Среди них:

• расход топлива;
• масложор;
• ухудшение динамики;
• дымность;
• повышение давления картерных газов.

В сети можно встретить мнение, что современные ДВС в раскоксовке не нуждаются. Конечно, химическая промышленность за последние десятилетия добилась многого — закоксовать современный мотор трудно, но все же выполнимо.

В любом моторе образуется нагар, но в исправном агрегате он находится в динамическом равновесии. Черная корка нарастает и осыпается, не увеличиваясь в объеме. Слой кокса покрывает все детали.

Это равновесие легко доказать, если частично разобрать двигатель — снять один поршень. Его днище, головка и направляющая часть (в меньшей степени) покрыты слоем черных хлопьев. Очистим половину поршня (вдоль), а вторую трогать не будем. Соберем движок обратно и покатаемся, а через некоторое время снова достанем наш поршень. Слой нагара одинаков на всей поверхности детали: ни ступеньки, ни разграничения. Равновесие восстановлено, как будто мы не производили никаких манипуляций.

И все бы хорошо, с таким нагаром мотор исправно функционирует. Но есть уязвимые места конструкции и неблагоприятные режимы работы. Существуют зоны, где вредные отложения в виде сажи и лака готовы достигнуть критического уровня.

Почему прогрессирует нагар

Нагар переходит в наступление по трем причинам:

• применение некачественных топлива и масла;
• эксплуатация в неблагоприятных режимах;
• износ.

Низкокачественное горючее не сгорает полностью. Плохое масло воспламеняется, при этом не выгорая дотла, а закоксовываясь на сопряженных поверхностях.

Неблагоприятным режимом является, например, длительный прогрев на холостом ходу. Низкая температура в камере сгорания не позволяет полностью сжигать попадающие в цилиндр горюче-смазочные материалы.

Закоксованный двигатель.

Высокая нагрузка на малых оборотах не может обеспечить хорошую продувку цилиндров. Остаточные газы вредят процессу горения.

Перегрев, детонация, калильное зажигание — тоже источники нежелательного налета.

С повышением износа частично ухудшается смесеобразование, но самое главное, что в цилиндры обильно попадает масло. Его излишки — новый источник нагара. С его увеличением прогрессирует и износ.

Где концентрируется нагар

Основные «зоны риска», подверженные образованию нагара, это цилиндро-поршневая группа, газораспределительный механизм и маслозаборник. Рассмотрим каждую область подробнее.

Цилиндро-поршневая группа

Классический поршень имеет три кольцевые канавки, находящиеся в его головке, в которых работают два компрессионных и одно маслосъемное кольцо. Торцевой зазор между ним и канавкой составляет примерно 0,15–0,2 мм, он обеспечивает кольцам свободу передвижения при следовании поршня вверх и вниз.

Кольца прижимаются то к верхней, то к нижней стенке канавки. Они скользят вдоль хонингованной поверхности втулки цилиндра, и это заставляет их постоянно вращаться. Круговое движение способствует равномерному износу втулки. Но стоит маслянистой саже забить торцевые зазоры — кольца остановятся, и описанные ранее признаки их залегания будут налицо. Дело, однако, поправимое. Раскоксовка поршневых колец без разборки двигателя возможна.

Газораспределительный механизм

Слой маслянистой копоти склонен образовываться и на клапанах. Он покрывает плоскую поверхность тарелки клапана со стороны камеры сгорания и вогнутую поверхность от посадочной кромки до направляющей втулки. Этим особо грешат старые дизели.

Задать вопрос

Нагар на клапанах в бензиновых моторах — причина калильного зажигания. Это явление сродни детонации. Проявляется оно, когда водитель выключает зажигание, а мотор продолжает работать, издавая жесткие щелчки — это бензин загорается от раскаленного как уголь нагара. Воспламеняется топливо при этом невовремя, а горит неправильно.

Гидрокомпенсатор в ГРМ — это устройство, позволяющее устранять тепловой зазор клапанного механизма. Конструкции его бывают разными, но недочет общий: маленькие зазоры и узкие проходные сечения перекрывает сажа, и гидрокомпенсатор клинит. При этом слышится характерный клапанный стук.

Добираться до гидрокомпенсаторов ближе, чем до клапанов и поршней, и можно отважится на ручную механическую очистку — она более качественная. Если мотор нуждается в замене маслосъемных колпачков или ремня ГРМ, смежные работы нужно совместить, это будет правильная раскоксовка двигателя.

Маслозаборник

Этот узел забирает масло из поддона. Смазка проходит через металлическую сетку типа «дуршлаг» и крупные частицы сажи могут забить ее. Особенно коварны плоские хлопья, упавшие в поддон во время очистки. Если масло не пойдет в систему смазки, авария мотора неизбежна.

После проведения подобных работ проконтролируйте при запуске, что давление масла в норме.

Раскоксовка двигателя своими руками разными методами

Как сделать раскоксовку двигателя нужно решать в каждом конкретном случае, но способов несколько. Чаще всего, определяющим условием является зона очистки.

Ручной способ

Метод позволяет получить наивысшее качество, но он трудоемкий, предполагает квалификацию, необходимые условия и инструмент, а также несет с собой материальные издержки. Его применение очень зависит от конструкции автомобиля. Так, например, на одних машинах можно запросто снять поддон ради профилактики, а на других вопрос решается только через снятие двигателя.

Жесткая раскоксовка

Способ применяется конкретно для очистки цилиндро-поршневой группы (ЦПГ). Для этого нужно:

• Выкрутить свечи зажигания.

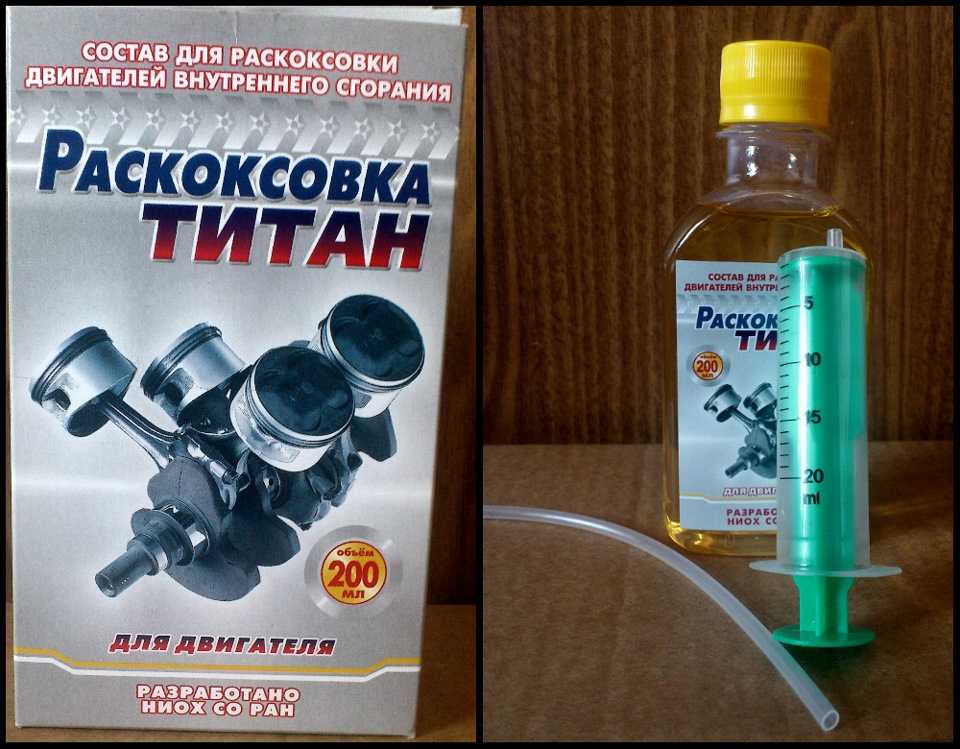

• Залить в цилиндры специальное средство для раскоксовки поршневых колец.
• Закрыть свечные отверстия (можно ввернуть обратно свечи, устроив поршням «паровую баню»). Средство будет действовать узко направленно и агрессивно. Это необходимо, чтобы размягчить нагар, забивший торцевые зазоры.
• Пробившись к самому нижнему маслосъемному кольцу, предстоит побороть закупорку масляных отверстий в кольцевой канавке и вернуть подвижность пружинке, опоясывающей внутренний диаметр маслосъемного кольца. Все эти детали мелкие и создают лабиринты для прохождения масла. Скорость течения масла мала, а поверхность раскалена, поэтому оно подгорает, будто на сковородке.

После завершения процесса оставшуюся жидкость нужно максимально откачать шприцом чтобы предотвратить гидроудар и сократить дымность после запуска. Остатки средства некоторое время будут выгорать.

Мягкая раскоксовка

Мягкая раскоксовка — воздействие на нагар через масло. Препарат добавляется в смазку и воздействует на все доступные поверхности. Это единственный способ раскоксовки гидрокомпенсаторов без разборки, но жидкость нужно применять специальную (именно для гидрокомпенсаторов).

Самый деликатный метод — воздействие через топливо. Средство заливают в бак. В процессе эксплуатации оно очищает встречающиеся на его пути отложения.

Частные случаи и различные методики

Методики применения химических средств расписаны в инструкциях по применению. Все составы разные: одни предполагают промывку на холостых, другие допускают эксплуатацию на нагрузке. Агрессивность средств тоже сильно различается.

Если вы решились на использование такого сильного средства, как димексид, то имейте в виду, что нужно будет избавиться от отслоившейся в поддоне краски. Иначе она может забить маслозаборник и вывести из строя двигатель, вплоть до серьезных повреждений коленчатого вала.

Следует серьезно подумать, чем лучше раскоксовать двигатель.  Применив против сильных загрязнений профилактическое средство, вы выбросите деньги на ветер. Если цель — избавиться от небольшого налета, нет смысла обрекать себя на работы по снятию поддона. Беспокоитесь что поддон засорен, тогда обойдитесь без химии — просто снимите его и приведите в порядок вместе с маслозаборником.

Комбинировать методы можно по-разному. При снятой головке блока не лишним будет налить керосин на днища поршней и понаблюдать, насколько быстро жидкость просочится через лабиринты колец. Снятые гидрокомпенсаторы можно не разбирать полностью, а замочить в выбранном средстве и разработать постепенно.

Жесткая раскоксовка V-образного двигателя

Угол развала цилиндров бывает и 30, и 90 градусов. Соответственно наклонены и поршни. Поэтому жидкость для раскоксовки покроет одну сторону днища поршня, а вторая останется сухой. Соответственно и кольца будут смочены наполовину. Вопрос решается до предела просто: нужно залить побольше. Насколько — указано в инструкции. Для мотоциклетных двигателей возможен другой подход, ведь их легко установить под углом.

Особый случай — микроавтобус VW Transporter. Его рядную четверку ухитрились разместить сзади под полом грузового отсека. Блок цилиндров ради этого сильно наклонили. К раскоксовке подобного рядного мотора нужно подходить как к V-образному.

Мотор с воздушным охлаждением

На агрегатах такого типа (например, на «Запорожце») добраться до колец гораздо проще — не нужно снимать поддон и разбирать шатуны, цилиндр вынимается из блока вверх. Поршневая группа открыта полностью. Можно промыть, а можно и заменить компоненты. Но работа все равно требует квалификации.

Короткая статья не затрагивает еще многих моментов, касающихся раскоксовки двигателей, а освещает ключевые вопросы, самый популярный из которых, «как раскоксовать поршневые кольца не разбирая двигатель». Хочется дополнить, что определиться со степенью закоксованности поможет эндоскоп. Этот прибор позволяет при помощи зонда с камерой заглянуть в цилиндр и наглядно увидеть нагар на днище поршня и клапанах. Их можно будет открыть, повернув коленчатый вал, и заглянуть на стержни.

Конструкции современных ДВС и качество автомобильных масел, позволяет грамотным владельцам обходиться без раскоксовки двигателя многие годы и километры. Закоксовка — это больше дело рук человека. В здоровом двигателе, как отмечалось выше, нагар находится в динамическом равновесии.
