Регулировка клапанов гайками: зачем и как правильно

Вот были же славные времена, когда каждый второй владелец классических Жигулей умел регулировать клапаны мотора своего автомобиля! И не считалось это чем-то запредельно сложным, и в каждом гаражном кооперативе можно было встретить того, кто мог помочь новичку разобраться со всеми этими толкателями и коромыслами. Потом моторы все чаще оборудовались гидрокомпенсаторами, и традиция регулировки клапанов как-то угасла. А зря! Потому что современные моторы все чаще «гидриков» лишены, и эта процедура вновь актуальна.

Зачем это нужно?

Для начала набросаем азы крупными штрихами, чтобы было понятно даже новичкам. И не говорите, что это ни к чему. Еще как «к чему» — простые вещи о конструкции автомобиля нужно знать и новичкам, и блондинкам, и даже брюнеткам. Если они, конечно, не желают быть обманутыми в сервисе или при покупке бэушного авто.

Итак, когда мастера говорят о регулировке клапанов, то речь идет о выставлении оптимального теплового зазора. Звучит сложновато, но вообще-то все просто. Как известно, клапаны в двигателе служат для впуска бензиновоздушной смеси (или просто воздуха) и выпуска отработавших газов. Тепловой зазор — это зазор в механизме открывания/закрывания клапанов, обычно между распредвалом и коромыслом клапана (есть разные конструкции, но суть одна). Зазор сделан с тем расчетом, чтобы при нагреве мотора до рабочей температуры металлические детали привода расширились и прилегли друг к другу плотно.

По мере износа этих самых деталей (распредвала, клапанов, толкателей и т. п.) тепловые зазоры меняются. Если они увеличились, то кулачки распредвала, пока мотор недостаточно прогрет, начинают буквально колотить по коромыслам, ускоряя износ и попутно порождая характерный стук. Логика проста: если вовремя не отрегулировать зазоры, то дело закончится переборкой клапанного механизма, куда более дорогой и сложной.

Способов регулировки клапанов много: шайбами, подбором новых толкателей… А ведь есть еще гидрокомпенсаторы, которые мы упомянули выше — те вообще автоматически регулируют зазор. Со временем мы расскажем и о них, а также подготовим практические статьи по всем видам регулировки, но для начала остановимся на самом простом моторе — K7M под капотом Renault Logan, у него тепловые зазоры регулируются специальными гайками.

Почему Логан?

Как отрегулировать клапана двигателя своими руками — Иксора

Если двигатель работает ровно и бесперебойно, значит, он в нормальном состоянии. Появление же любых посторонних звуков говорит о возможных неисправностях его деталей. Довольно часто слышится стук клапанов. Его причина, вероятнее всего, заключается в плохо отрегулированных зазорах. Предлагаем некоторые рекомендации, как отрегулировать клапана своими руками.

Зачем требуется регулировать клапана

В двигателе работу каждого цилиндра «обеспечивают» 2 клапана – впускной и выпускной и газораспределительный (клапанный) механизм, приводящий их в действие. Хотя на практике в современных двигателях используется и большее количество клапанов. Естественно, что работающий двигатель нагревается, и в соответствии с законами физики все его детали расширяются. С учетом этого между ними предусматривается наличие строго отрегулированных зазоров. Например, между клапанами и их седлами.

Неправильная регулировка клапанов чревата снижением эффективности работы двигателя, а также более быстрым износом его деталей. К примеру, слишком маленькие зазоры между клапанами и их седлами приводят к подгоранию обоих. А чересчур большие не позволяют полностью открываться клапанам. В результате существенно падает мощность движка и его работу сопровождает металлический стук.

Поэтому производить проверку и, если требуется, регулировку клапанов рекомендуется поле наезда очередных 20-30 тыс. км. И не обязательно для этого ехать на СТО, ведь регулировка клапанов своими руками не так уж и сложна. А информация о тепловых зазорах имеется в руководстве по ремонту автомобиля.

Порядок регулировки клапанов

Регулировку клапанов выполняют исключительно при холодном двигателе. Для этого потребуется плоский щуп необходимой толщины и незамысловатые слесарные инструменты. Заметим также, размеры зазоров впускного и выпускного клапанов различны!

1. Выберите цилиндр, клапана которого нуждаются в регулировке.
2. Установите его, заранее отрегулированный, поршень в мертвой (верхней) точке сжатия, в которой оба клапана плотно закрыты, а их коромысла свободно качаются в пределах зазора.
3. Слегка отвинтите контргайку на регулировочном болте.
4. Используя заготовленный щуп, путем вращения регулировочного болта установите зазор необходимых размеров.
5. Затяните контргайку.

Примечание:

Выполняя перечисленные операции, следует строго следить за точностью регулировки зазора. Щуп должен входить в него с небольшим усилием. Иначе, после затягивания контргайки зазор изменится.

По окончании этой работы, путем поворота коленвала на пол-оборота (лучше пусковой рукояткой и исключительно по часовой стрелке) перейдите к регулировке зазоров в клапанах других цилиндров.

Причем, в порядке их работы. Например, для 4-х цилиндрового двигателя – 1-3-4-2.

Свои специфические особенности имеет как регулировка клапанов инжекторных двигателей, так и регулировка клапанов дизельных двигателей. При этом основная сложность этих операций заключается в четком их выполнении. Информация о них на примере конкретных автомобилей широко изложена в Интернете

С развитием автомобилестроения и изобретением гидрокомпенсаторов – устройств, автоматически регулирующих тепловые зазоры клапанов двигателя, необходимость в какой-либо дополнительной регулировке клапанов отпала. К тому же и двигатели с гидрокомпенсаторами клапанов работают значительно тише, а о стуке клапанов можно просто забыть.

Двигатели практически всех современных автомобилей оснащаются этими устройствами. Но и владельцам предыдущих моделей отечественных авто неплохо бы позаботиться о более стабильной работе их газораспределительных механизмов. Т.е., гидрокомпенсаторы клапанов купить и установить на свой автомобиль.

Это можно сделать, как на любой СТО, так и самостоятельно. Мы бы рекомендовали приобрести гидрокомпенсаторы AJUSA, соответствующие мировым стандартам.

На видео ниже приведен пример самостоятельной регулировки клапанов двигателя на Renault Logan.

Купить гидрокомпенсаторы большинства известных мировых брендов и другие запчасти можно в магазинах IXORA. Консультативную помощь в выборе товара всегда окажут наши менеджеры.

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Регулировка клапанов двигателя современного автомобиля

Автор Владислав Кизин На чтение 6 мин. Просмотров 8.8k. Опубликовано

20.12.2018

Бесперебойная работа двигателя внутреннего сгорания предполагает периодическое проведение регулировки его клапанов. Они находятся в головке блока цилиндров и относятся к газораспределительному механизму. Мы расскажем, как отрегулировать клапаны самостоятельно.

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

1. Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
2. Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Стандарт 0.15
Температура градусы	мм	индикатор
-10	0.128	44.1
-5	0.131	45.4
0	0.135	46. 8
10	0.143	49.4
20	0.15	52

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

В обязательном порядке регулировка зазоров требуется:

• после переборки двигателя;
• после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Регулировка клапанов на отечественных автомобилях

Наиболее просто регулировка осуществляется на отечественных автомобилях семейства ВАЗ.

Видео: как регулировать зазоры клапанов на ВАЗ 2106

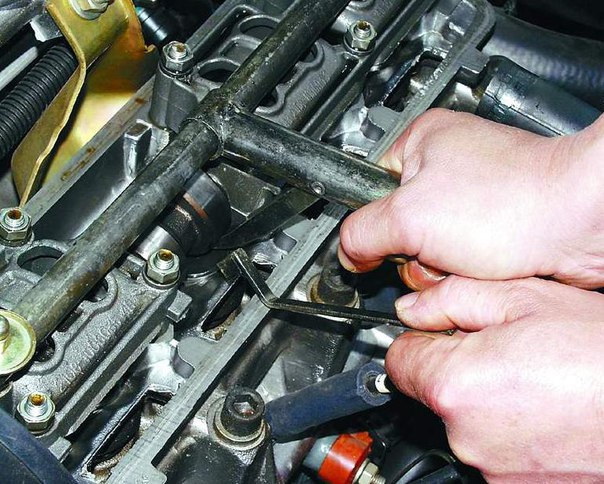

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

Таблица: последовательность регулировки зазоров клапанов

Угол поворота коленчатого вала, градусы	Цилиндр, в котором происходит такт сжатия	Номера регулируемых кулачков
0	4	6, 8
180	2	4, 7
270	1	1, 3
360	3	2, 5

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

На ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

На ВАЗ 2108–09 величина зазора определяется с помощью плоских щупов

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Раньше для контроля зазора клапанов использовалась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

На ВАЗ 2108–09 для нсстройки зазоров клапанов используются регулировочные шайбы

Для замены шайб нужен специальный съёмник.

Для замены регулировочных шайб на ВАЗ 2108–09 требуется специальный съемник

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

Замена регулировочных шайб с помощью специального съёмника

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал». Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Меняя зазоры клапанов, можно сдвинуть фазы газораспределения

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем

Для этого следует выполнить следующие действия:

1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов). Выставляем метки распредвала двигателя
4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов. Проверяем величину клапанных просветов двигателя
6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков. Регулируем зазоры клапанов
7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
8. В указанные места наносим герметик и закручиваем клапанную крышку. Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Оцените статью: Поделитесь с друзьями!

Регулирование зазоров клапанов на дизельном двигателе

Если двигатель автомобиля начинает издавать металлический звук, значит, пришла пора подумать о регулировке его клапанов.

Предварительные мероприятия

Снимается крышка воздушного фильтра и воздуховод, идущий к турбине. После этого снимается шланг, идущий от турбины к воздуховоду над крышкой клапанов и два шланга с охлаждающей жидкостью. Все открытые полости и отверстия необходимо закрыть чистым материалом, чтобы не допустить попадания внутрь мусора. Протирается крышка клапанов, и выкручиваются болты крепления крышки клапанов к мотору. Крышка клапанов часто выполняется двойной – между крышками проложен звукоизолирующий материал для уменьшения уровня звука. Доступ к клапанам открыт, и можно хорошо рассмотреть все клапана.

Регулировка клапанов

Регулирование клапанов производится двумя заходами. Для начала регулирования, поршень первого цилиндра устанавливается в верхнюю мертвую точку. Для определения мертвой точки необходимо найти риски, нанесенные на внутренней кромке шкива коленчатого вала. Отдельно нанесенная толстая риска должна совпасть с иголкой, выступающей сверху над шкивом. Проверить правильность определения верхней мертвой точки можно, покачав цилиндрические толкатели на рычагах тех клапанов, которые стоят вертикально и поднимаются над головками. В цилиндрах, где находится верхняя мертвая точка, толкатели свободно шатаются, а в тех цилиндрах, где мертвой точки нет, толкатели находятся в плотно пригнанном состоянии. Для регулирования зазоров, двигатель должен находиться при температуре не выше 20-25 градусов.

После установки поршня в первом цилиндре в верхнюю мертвую точку, можно начинать регулировку зазора клапанов, для чего потребуется щуп на 0,4мм, накидной ключ и силовая плоская отвертка. Регулирование производится поочередно в 1,2,3 и 6 клапанах, считая от радиатора. Накидным ключом ослабляются гайки крепления, вставляется щуп, и с помощью отвертки, регулируются зазоры. После регулирования зазоров, подтягиваются гайки, и вынимается щуп. Щуп из зазора должен выходить с некоторым усилием.

Для регулирования зазоров в 4,5,7 и 8 клапанах, необходимо провернуть коленчатый вал на 360 градусов. Повторяется операция регулировки зазоров 1,2,3 и 6 клапанов.

Чтобы избежать возможности ослабления обжимной гайки в процессе регулировки, операцию рекомендуют повторить два раза. На этом операция регулировки клапанов закончена, и остается собрать все детали на место, предварительно очистив их от остатков масла и копоти.

Регулировка клапанов Ваз 2106 своими руками

Любой механизм со временем изнашивается и нуждается в отладке. То же самое можно сказать и о клапанах на Ваз 2106. Изначально их тепловой зазор выставлен верно. Однако по мере работы двигателя постепенно его величина меняется.

Со временем зазор может стать меньше или больше. При уменьшении зазора клапана поджимаются, что приводит к нарушению герметичности. При больших зазорах клапана не имеют возможности раскрыться полностью.

Если возникла проблема, вы это услышите. Двигатель начнет издавать характерный металлический звон, исходящий из верхней части. Про этот неприятный звук в народе говорят просто: «стучат клапана». На видео отчетливо слышно, как это звучит:

Специалисты рекомендуют своевременно регулировать клапана, не дожидаясь возникновения проблем. Регулировка клапанов Ваз 2106 производится  через 30000 километров пробега. Не мешало бы это сделать и после ремонтных работ по мотору. Особенно это важно делать, если снималась головка блока.

Проверять зазор можно через каждые 10 000 километров.

Пошаговая инструкция

Порядок регулировки клапанов Ваз 2106 следующий (таблица ниже):

Порядок нумерации клапанов – от лобового стекла по направлению к радиатору.

В первоначальном положении регулируются клапана 6 и 8.

Затем коленвал проворачивается на 180 градусов и регулируется следующая пара клапанов.

Затем еще один проворот: на 360 градусов для регулировки следующей пары.

И последний проворот на 540 градусов для регулировки последней пары.

Непосредственно работы проводятся следующим образом:

1. Поставьте автомобиль на ровное светлое место. У вас должно быть достаточно пространства с любой стороны мотора. Работать придется долго, поэтому условия должны быть комфортными.
2. Дождитесь, пока остынет двигатель. Он не должен превышать температуру воздуха вокруг.
3. Пока двигатель остывает, подготовьте набор инструментов: набор ключей, щуп, ключ для проворота коленвала, плоскую отвертку, новую прокладку под крышку клапанов.
4. Проверьте, как натянут ремень ГРМ. Если есть необходимость, отрегулируйте натяжение ремня.

5. Откройте крышку воздушного фильтра и выньте сам фильтр.
6. Отсоедините от фильтра все патрубки
7. Снимите тросик подсоса.

8. Снимите тягу акселератора

9. Уберите крышку ГБЦ.
10. Чтобы было удобнее работать, лучше также снять крышку распределителя зажигания.

11. Обычно при правильном натяжении ремня ГРМ метки на шкиве и на сальнике должны совпадать. Проверьте это. Около самой длинной метки на распределителе должна стоять метка шкива. На распредвале метка должна совпадать с выступом на клапанной крышке Ваза. Если это не так, проверните коленчатый вал до тех пор, пока метки не совпадут. Так вы обеспечите положение поршня в четвертом цилиндре в такте сжатия.

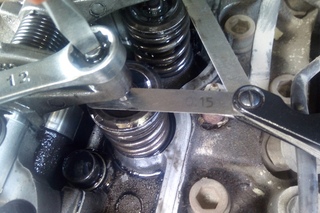

12. Размещаем щуп под распредвал чуть выше над рокером. Щуп должен проникать с трудом. Если он легко помещается, значит нужно ослабить гайку на 17 на рокере. Затем ослабляется гайка на 13. Гайка на 17 затягивается и осуществляется новый замер с помощью щупа. Щуп должен заходить в зазор туго, но не гнуться.

13. Регулируем оставшиеся пары клапанов по описанному методу. (порядок регулировки и углы проворота коленвала)
14. В конце нужно прокрутить коленвал с помощью стартера и снова замерить все зазоры. Если регулировка произведена верно, затягиваем гайки.
15. Собираем в обратном порядке и заменяем прокладку крышки клапанов.

Важные рекомендации

• Чтобы выполнить правильную регулировку, нужно использовать специальные щупы, которые предназначены для двигателей Жигулей. Они отличаются от обычных большой шириной. Так как стандартные щупы для современных моторов имеют небольшие размеры, они не могут замерить весь зазор в ширину. В результате вы потеряете возможность корректно замерить величину зазора.
• Если вам сложно запомнить порядок регулировки и углы проворота коленвала, поищите в чехле щупа схему. Обычно производители наносят ее прямо на щуп, что облегчает проведение работ. Если же вам не повезло, и схему обнаружить не удалось, можете просто распечатать эту статью и взять ее с собой в гараж.
• Наиболее подходящая температура для корректной регулировки составляет 20 градусов тепла. Если регулировка осуществляется зимой, то двигатель слегка можно прогреть до указанной температуры.
• Некоторые для удобства во время регулировки используют бегунок трамблера. Для этого они снимают крышку и следят за бегунком на распределителе. Градус проворота бегунка здесь иной. Каждая следующая пара клапанов регулируется после поворота бегунка на одну четверть (или 90 гардусов). Метки можно сделать самостоятельно краской или мелом.
• Если вы используете в качестве топлива газ, то зазоры нужно установить чуть больше обычного.

Вот так вот легко и непринужденно производится регулировка клапанов на Ваз 2106 своими руками. И хотя большинство автолюбителей поручают эту работу специалистам СТО, отрегулировать клапана можно самостоятельно. Двигатель с отрегулированными клапанами будет работать более тихо и более эффективно. Процедура займет определенное время, но позволит сэкономить значительную сумму денег, если сделать все самому.

Как регулировать зазоры клапанов — Мой Солярис

Основная функция стабильной и четко слаженной работы двигателя внутреннего сгорания — наилучшим образом настроенные зазоры клапанов. Главные части газораспределительной системы ДВС являются: распредвал, клапана и привод. Привод может быть ременный, а может быть цепной. Про замену цепи ГРМ я рассказывал позавчера. Сегодня тема про то, как своими руками отрегулировать клапана.

Содержание статьи:

1. Принцип работы клапанов ДВС.
2. Для чего нужны зазоры клапанов?
3. Как выставить правильный зазор?
4. Что, если сделать неправильный зазор?
5. Как изменить зазор клапанов?
6. Как отрегулировать зазоры?
7. Подготовка.
8. Регулировка с щупом.
9. Регулировкой рейкой с индикатором.
10. Вывод.
11. Видео.

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

Конкретно, для регулировки клапанов ВАЗ я уже делал статью.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленвала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

Компрессию проверить легко: глушите мотор, выкручиваете свечу, вместо нее закручиваете манометр специальный, поворачиваете ключ зажигания, выходите и смотрите, какое давление показывает манометр данного цилиндра.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Совет автоэкспертов: Надо делать проверку и регулировку клапанов через каждые 25 тысяч километров реального пробега. Конечно, модификаци и марок двигателей много. Правильнее будет прочитать руководство по эксплуатации конкретного двигателя. Может там вообще не требуется никогда регулировка.

Как выставить правильный зазор

Есть специальная инструкция по настройке клапанов переднеприводных машин и заднеприводных.

Да, шляпка клапана должна плотно садиться в седло, но при этом должен оставаться микрозазор. Он требуется для того, что шток клапана плотно, жестко не упирался в верхнюю часть.

Есть строго вычисленные и установленные заводом-изготовителем двигателя зазоры. Так, зазор не должен быть больше 0,15 мм. Самое максимально допустимое отклонение от этой величины — 0,05 мм. Это обязательно проверяется, когда ДВС холодный.

Правильная регулировка клапанов — это высокая мощность мотора (тяга), низкий расход топлива.

Если неправильно выставил зазоры клапанов

После 5-10 минут работы, мотор набирает рабочую температуру (это около 90-100 градусов). По закону физики, все детали начинают расширяться. От того, слишком большие или слишком маленькие зазоры клапанов, износ двигателя будет разным.

Слишком большой зазор

Если зазор больше номинального, то звук работы двигателя будет отличаться. По мере постепенного нагрева двигателя, будет исчезать такой необычный звук (цоканье).

Если клапанный зазор большой, то кулак распределительного вала не давит рокер стока клапана, а стучит по нему.

Если в таком режиме двигатель будет работать долгое время, то:

• срок службы клапанов уменьшается;
• торец штока клапана может отколоться;
• расклепывание;
• будет повышенный уровень шума работы ДВС.

Так как газораспределительные фазы нарушены, мощность двигателя может упасть в два раза.

Слишком маленький зазор

В этом случае, клапан полностью не открывается, выхлопные газы полностью не успевают вылететь, отсюда появляется потеря мощности двигателя. Тарелки клапанов будут перегорать из-за повышенного перегрева.

Последствия малого зазора клапанов:

1. Низкая компрессия в цилиндрах.
2. Отработанные газы не успевают удалиться через маленький зазор и края клапанов сгорают.
3. Тарелки клапанов не плотно садятся в свои посадочные места.
4. Высокая нагрузка на ременный или цепной привод ГРМ.

Необходимо как можно скорее отрегулировать зазоры клапанов при появлении следующих признаков:

1. В верхней части головки блока цилиндров (ГБЦ) появился звон.
2. Если был сделан ремонт ГРМ.
3. Если после последней регулировки проехали более 25000 км.
4. Если не тянет двигатель. Ни в гору, ни по прямой.
5. Если увеличился расход бензина.

Как измерить зазор клапанов

Проверяем зазоры обязательно на «холодную», то есть, когда двигатель полностью остынет.

Готовим инструменты:

• щуп;
• набор ключей;
• молоток;
• съемник.

Если толкатель клапана с винтовой регулировкой, то поворачиваем коленвал до того момента, пока кулачок не будет направлен в противоположную сторону от толкателя. Затем, тихонько ударяем молотком по толкателю и рукой раскачиваем его в стороны. Вставляем щуп и измеряем зазор между толкателем и клапаном и смотрим, на сколько он отличается от значения, которое должно быть для этого двигателя. На щупе выбиты цифры, указывающие на его толщину.

Если толкатель клапана с регулировкой шайбами, то крутим коленвал ДВС так, чтобы кулачок этого клапана был направлен вверх. После этого, берем щуп с нужной толщиной, которая должна быть в этом моторе.

Если нужный щуп не заходит под клапан, значит зазор меньше положенного. Если щуп спокойно лезет и болтается там, значит зазор больше положенного.

Регулировка зазоров клапанов

Сначала вытираем клапанную крышку и двигатель, чтобы мусор не попадал внутрь. Потом снимаем крышку.

Инструменты:

1. Набор ключей.
2. Отвертки.
3. Специальные щупы (пластины).
4. Пинцет.
5. Регулировочные шайбы разных толщин.
6. Микрометр.
7. Прибор для регулировки клапанов.

Регулировка щупом

Пошагово:

1. Снять крышку, тросики, воздушный фильтр. Можно открутить свечи зажигания, что легче было крутить коленчатый вал двигателя.
2. Снять кожух ремня ГРМ (если ременная передача).
3. Поршень выставляем в верхнюю мертвую точку (ВМТ).
4. Крутим коленвал по звездочке, обязательно по часовой стрелке. Риски на корпусе подшипников и на шкиву коленвала совпадали.
5. Ослабить контргайку на винте, которым выставляется зазор. Вставляем щуп и затягиваем гайку. После затяжки гайки, опять проверяем зазор.

Регулировка зазоров клапанов рейкой и индикатором

Этот способ намного точнее выставляет тепловой автомобильный зазор.

Пошагово:

1. Снять крышку.
2. Крутим коленвал, пока не совпадут метки на шестерне распредвала и метки на корпусе.
3. На обратной стороне шестерни маркером рисуем метки через каждые 90 градусов.
4. Тремя болтами крепим рейку на выступе блока установленных подшипников.
5. В гнездо на рейке устанавливаем стрелочный индикатор. Стрелка на шкале должна показывать ноль.
6. Специальным устройством тянем кулачок распредвала вверх. Стрелка индикатора должна показывать 50-52 деления.

После проведения регулировки тепловых зазоров запускаем мотор и слушаем, как работает.

Вывод

Своими руками регулировать клапана трудно, если рядом не кому подсказывать. Желательно помогать кому-нибудь в настройке и научиться таким образом. Или посмотреть видео и повторять. Но, бывает так, что на видео забудут показать какой-нибудь шаг и думаешь, а здесь что делать.

Видео

Как выставить тепловые зазоры клапанов на Kia Rio (Киа Рио), Huyndai Solaris (Хундай, Хендай Солярис). На этом автомобиле пробег до проверки клапанов 75000 км. Посмотрите, изменились ли зазоры за это время.

Проверка и регулировка зазоров в клапанах двигателя WD-615, WD-10, WP-10



Проверка и регулировка зазоров в клапанах двигателя WD-615, WD-10, WP-10

Торцовый ключ на 13

Снять все 6 крышек головки цилиндра.

Понадобиться ключ на 32



С помощью ключа на 32 провернуть коленчатый вал двигателя так, чтобы метка на картере маховика совпала с меткой на маховике “OT”, при этом поршень первого цилиндра будет находиться в положении верхней мертвой точки ( впускной и выпускной клапаны первого цилиндра находятся в закрытом состоянии). При этом проверьте штанги впускного и выпускного клапанов, они должны свободно вращаться. Если они зажаты проверните коленвал на 180 градусов.



Щуп

Зазор впускного клапана 0.30мм

Зазор выпускного клапана 0.40мм

Рис. 3-6  Зазор впускного клапана в холодном состоянии 0,3 мм

Рис. 3-6 Зазор впускного клапана в холодном состоянии 0,4 мм

Внимание: при проверке зазоров клапанов, двигатель должен находиться в холодном состоянии – температура ниже 60^оС, когда щуп между головкой штока клапана и коромыслом зажмется, но не сильно, проверяемая величина зазора является правильной.





Регулировка зазоров клапанов:

1.      Открутить все гайки 1 регулировочного болта 2 (см. рис. 3-7) впускных и выпускных клапанов, коромысла не должны быть зажаты и находиться в свободном положении.

2.      Потом между коромыслом клапана 3 и торцом впускного клапана вставить щуп 0.3мм, для выпускного клапана щуп 0,4 мм и путём вращения болта 2 выполнить регулировку до зажима щупа и затянуть контргайку 1.

Рис. 3-7. Регулировка зазора клапанов.

1. Гайка для регулировки зазора клапана 2. Регулировочный болт. 3. Коромысло клапана





Проверку или регулировку зазоров клапанов необходимо выполнять в два этапа. Сначала регулировку выполнять в порядке указанном на рис. 3-8, потом необходимо провернуть коленвал на 360^о (поршень 6-го цилиндра будет находиться в ВМТ) и продолжить регулировку в порядке указанном на  рис.3-9  (I означает впуск, Е означает выпуск).



Отвёртка, ключ на 14

Рис. 3-8. Порядок регулировки зазоров клапанов (этап 1)



Рис. 3-8. Порядок регулировки зазоров клапанов (этап 2)



Внимание: После регулировки зазора с помощью щупа, затянуть контргайку рычага, и снова проверить зазор клапана в соответствии с требованиями

Рекомендуется на пол-оборота отпустить контргайку регулировочного болта, после чего окончательно проверить зазор щупом и затянуть контргайку.



Также можно выполнить регулировку зазоров клапанов используя следующую таблицу.

	Цилиндр 1	Цилиндр 2	Цилиндр 3	Цилиндр 4	Цилиндр 5	Цилиндр 6
Такт сжатия цилиндра 1	Впускной и выпускной клапаны	Впускной клапан	Выпускной клапан	Впускной клапан	Выпускной клапан	Регулировка не выполняется
Такт сжатия цилиндра 6	Регулировка не выполняется	Выпускной клапан	Впускной клапан	Выпускной клапан	Впускной клапан	Впускной и выпускной клапаны





Торцевой ключ на 13



Установить прокладку крышки цилиндра и установить саму крышку.

Затянуть болты с моментом  23 N.м (величина рекомендуемая)

Регулирующие клапаны

и регуляторы

С точки зрения эксплуатации, основное различие между регулирующим клапаном и регулятором состоит в том, что регуляторы лучше определять как клапаны с технологическим приводом, для работы которых не требуется внешнее питание или даже приборный источник воздуха. Проще говоря, клапан контролирует поток, а регулятор контролирует давление . Поскольку использование давления технологической жидкости является средством управления, регуляторы функционируют как клапаны регулирования давления.

Еще одно отличие связано с расчетным давлением корпуса регулятора.Регулирующие клапаны способны выдерживать такое же давление на выходе, что и на входе. Однако регулятор может иметь более низкое номинальное давление на стороне управляющего давления (P2) самого себя (регулятора). Еще одно отличие — скорость. По сравнению с регулирующими клапанами скорость срабатывания регуляторов выше. Регулятор может мгновенно реагировать на изменения ниже по потоку для корректировки регулируемого давления.

Регулирующие клапаны, однако, доступны в больших размерах и (как правило) более высоких классах давления, чем регуляторы.

Регуляторы, как правило, связаны с более низкими затратами на обслуживание и установку. Но также важно иметь в виду, что многие проекты требуют использования привода с его клапаном для их приложений управления. Регуляторы можно использовать в качестве редукционных клапанов, регуляторов обратного давления или дифференциального регулирования , поскольку они могут быть сконфигурированы для непосредственного измерения давления из различных мест, а также более быстрого реагирования на любые изменения.

Основное рабочее различие между регулирующим клапаном и регулятором заключается в том, что в отличие от конструкции контура управления, упомянутой выше, регуляторы представляют собой клапаны с технологическим приводом, для работы которых не требуется внешний источник питания или приборный источник воздуха.

Еще одно отличие состоит в том, что скорость реакции выше для регуляторов по сравнению с регулирующими клапанами. Чтобы уменьшить падение и максимизировать точность, можно использовать пилотный регулятор. Этим регуляторам требуется только 1–3% спада или отклонения от заданного значения для достижения полной мощности.Для регуляторов прямого действия требуется падение на 10–20%. Типы с пилотным управлением достигают такой точности путем добавления небольшого регулятора прямого действия («пилот») к основному регулятору, который вносит усиление в систему, а увеличивает чувствительность к изменениям регулируемого давления. Регуляторы с пилотным управлением также имеют гораздо большие отверстия, что обеспечивает более высокую производительность, а также повышенную точность по сравнению с автономными регуляторами.

При выборе между регулятором и регулирующим клапаном необходимо учитывать конструктивные соображения, выходящие за рамки самих данных процесса. Например, если требуется диагностический мониторинг или обратная связь по профилактическому обслуживанию, следует рассмотреть регулирующий клапан, который может передавать диагностические данные в систему управления. С другой стороны, если работа клапана критична для предприятия, регулятор будет более подходящим выбором, поскольку для поддержания его работоспособности не требуется вспомогательное питание. других преобразователей могут быть добавлены в настройку регулятора, чтобы также сообщать о диагностике.

Хотя обслуживание и общие затраты на установку регуляторов обычно ниже, в спецификациях проекта или стандартах объекта может потребоваться регулирующий клапан.

Клапаны управления потоком: какие типы клапанов наиболее распространены?

Существует бесчисленное множество типов клапанов для использования в самых разных отраслях и сферах применения. Когда дело доходит до регулирующих клапанов, типы клапанов варьируются от простых до сложных; некоторые клапаны достаточно сложны, чтобы автоматически адаптироваться к колебаниям давления и температуры. Независимо от их конструкции, клапаны управления потоком предназначены для регулирования потока или давления жидкостей и обычно реагируют на сигналы, генерируемые расходомерами или датчиками температуры.

Какова функция клапана управления потоком? Клапаны управления потоком

могут выполнять ряд различных функций в гидравлической системе потока в зависимости от конкретного используемого типа. Одно из наиболее распространенных применений клапана управления потоком — регулирование скорости двигателей или цилиндров в системе. Эта функция возможна благодаря способности клапана управления потоком влиять на скорость передачи энергии в любой заданной точке системы, воздействуя на скорость потока.

Способность снижать или увеличивать давление в системе имеет ряд преимуществ. Системные операторы могут использовать клапан управления потоком для быстрого сброса давления в исправном шланге и быстрой замены фитингов. Они также используются во многих потребительских приложениях, таких как душевые, смесители и системы полива газонов, чтобы легко уменьшить количество потребляемой воды, не влияя на общую производительность системы. Клапаны управления потоком также известны своей надежностью и, как правило, имеют длительный срок службы, поскольку они не склонны к засорению из-за своей конструкции.

Благодаря этим гибким рабочим параметрам клапаны управления потоком нашли широкое применение в погрузочно-разгрузочных работах, пищевой промышленности, а также в автоматизированном заводском и складском оборудовании.

Наиболее распространенные типы клапанов в отраслях, регулирующих поток, включают:

Продолжайте читать, чтобы узнать больше о каждом из этих типов клапанов управления потоком и их функциях.

1. Задвижки

Задвижки

— это клапаны общего назначения, которые в основном используются для двухпозиционных, не дросселирующих клапанов.В частности, задвижки используются в приложениях, требующих прямолинейного потока жидкости с минимальным ограничением

. Задвижки срабатывают, когда пользователь поворачивает шток по часовой стрелке для закрытия (CTC) или по часовой стрелке для открытия (CTO). Затвор перемещается вверх или вниз по ступеньке с резьбой, когда оператор перемещает шток, поэтому это многооборотный клапан; клапан должен повернуться несколько раз, чтобы он перешел из открытого в закрытое, и именно медленная работа предотвращает воздействие гидроудара.Инженеры также используют задвижки, когда требуются минимальные потери давления и свободный проход. Типичные задвижки не имеют препятствий на пути потока, что приводит к минимальной потере давления.

Задвижки могут использоваться для нескольких жидкостей. Как правило, задвижки применимы для питьевой воды, сточных вод и нейтральных жидкостей; при температуре от -20 до 70 градусов по Цельсию; максимальная скорость потока 5 метров в секунду; и перепад давления до 16 бар. Задвижки также применимы для газов с температурой от -20 до 60 градусов Цельсия; максимальная скорость потока 20 метров в секунду; и перепад давления до 16 бар.

Задвижки бывают двух типов: параллельные и клиновидные. Параллельные задвижки имеют плоскую задвижку между двумя параллельными седлами. Клиновидные задвижки состоят из двух наклонных седел и наклонного затвора, который немного не совпадает.

Изображение предоставлено Flickr Elsie esq

2. Клапаны запорные

Клапан линейного перемещения, шаровые краны останавливают, запускают и регулируют поток. Запорные клапаны инициируют закрытие через заглушку с плоским или выпуклым дном, которая опускается на горизонтальное седло, расположенное в центре клапана.Когда пользователь открывает клапан, заглушка поднимается, позволяя жидкости течь. Проходные клапаны используются для включения / выключения и дросселирования, поскольку диск клапана может быть полностью удален с пути потока или он может полностью перекрыть путь потока. Хотя этот тип клапана управления потоком действительно производит несколько более высокие перепады давления, чем прямоточные клапаны, такие как задвижки, пробки и шаровые клапаны, они применимы в ситуациях, когда падение давления через клапан не является контролирующим фактором.

Практический предел размера для шаровых клапанов — NPS 12 (DN 300), потому что все давление в системе, оказываемое на диск, передается на шток клапана.Однако возможны шаровые клапаны размером более NPS 12 (DN 300), и производители и инженеры создали и использовали шаровые краны до NPS 48 (DN 1200).

3. Пережимные клапаны

Недорогой регулирующий клапан, пережимные клапаны идеально подходят для работы с суспензиями или жидкостями, содержащими значительные количества взвешенных твердых частиц. Пережимные клапаны уплотняются с помощью одного или нескольких гибких элементов, таких как резиновые трубки, которые сжимаются, перекрывая поток. Эти резиновые втулки являются единственной смачиваемой частью клапана, а их гибкость позволяет пережимным клапанам плотно закрываться вокруг захваченных твердых частиц.Воздух или гидравлическое давление подается непосредственно на эластомерную втулку для срабатывания пережимных клапанов. Корпус пережимного клапана действует как встроенный привод, что исключает использование дорогостоящих гидравлических, пневматических или электрических операторов и приводит к экономической эффективности этого типа клапана управления потоком.

4. Мембранные клапаны

Мембранные клапаны характеризуются гибким диском, который контактирует с седлом в верхней части корпуса клапана и образует уплотнение. Диафрагма гибкая и чувствительная к давлению; он передает силу для открытия, закрытия или управления клапаном.Хотя мембранные клапаны относятся к пережимным клапанам, они используют эластомерную диафрагму, а не эластомерный вкладыш в корпусе клапана. Эластомерная диафрагма прикреплена к компрессору и отделяет поток от запорного элемента. Мембранные клапаны идеально подходят для работы в коррозионных, эрозионных и грязных средах.

Использование мембранных клапанов дает множество преимуществ: они очень чистые, имеют герметичное уплотнение, плотно закрываются, просты в обслуживании и уменьшают утечку в окружающую среду.Мембранные клапаны также можно ремонтировать без прерывания трубопровода. С другой стороны, к недостаткам использования мембранных клапанов можно отнести возможность использовать их только при умеренных температурах от -60 до 450 градусов по Фаренгейту и при умеренном давлении примерно 300 фунтов на квадратный дюйм. Мембранные клапаны нельзя использовать в многооборотных операциях, и их межфланцевые размеры не соответствуют отраслевым стандартам. Также корпус мембранного клапана должен быть изготовлен из коррозионно-стойких материалов.

Изображение с Flickr Уильямом Херроном

5.Игольчатые клапаны

Игольчатые клапаны — это клапаны регулировки объема, которые ограничивают поток в небольших линиях. Жидкость, проходящая через клапан, поворачивается на 90 градусов и проходит через отверстие, которое служит седлом для стержня с коническим наконечником. Размер отверстия изменяется, когда пользователь помещает конус относительно сиденья. Игольчатые клапаны похожи на шаровые клапаны в том, что у них есть несколько общих конструктивных особенностей и аналогичные преимущества; например, как игольчатые, так и шаровые клапаны позволяют операторам изменять скорость потока с помощью вращающегося штока с резьбой.Разница между игольчатыми клапанами и шаровыми клапанами заключается в точности, которую могут обеспечить игольчатые клапаны. Фактически, игольчатые клапаны являются идеальным выбором для калибровки, поскольку их можно точно настраивать.

Игольчатые клапаны могут обеспечивать принудительную отсечку, что позволяет безопасно устанавливать или снимать манометры и другие измерительные приборы. Вот почему игольчатые клапаны могут использоваться в различных отраслях промышленности, от нефтехимии до биотоплива. Шток клапана игольчатого клапана с мелкой резьбой дает ему значительное механическое преимущество, позволяя операторам герметизировать его с минимальным усилием.Однако одним из недостатков игольчатых клапанов является то, что одного только визуального осмотра недостаточно, чтобы определить, открыт или закрыт игольчатый клапан.

Клапаны регулирования расхода являются необходимыми компонентами в широком спектре отраслей промышленности. Определение того, какой тип клапана управления потоком лучше всего подходит для вашей конкретной ситуации, зависит от множества критериев, но наиболее часто используемые типы включают задвижки, шаровые клапаны, пережимные клапаны, мембранные клапаны и игольчатые клапаны.
Изображение из Flickr by nalundgaard

Другие типы регулирующих клапанов

Хотя пять типов регулирующих клапанов, описанных выше, являются одними из наиболее часто используемых типов клапанов, существуют и другие типы регулирующих клапанов с особенностями, которые делают их пригодными для различных применений.Вот несколько других типов регулирующих клапанов.

Дисковый затвор. Дроссельная заслонка приводится в действие путем вращения диска в пределах проходного сечения, и из-за этой конструкции у него нет линейных характеристик потока. Это делает эти клапаны менее точными, чем более распространенные типы регулирующих клапанов, указанные выше. По этой причине его часто можно отклонить как выбор клапана управления потоком, хотя он полезен в некоторых приложениях, которые не требуют очень высокой степени точности.Они также являются очень доступным вариантом клапана, поэтому их стоит рассматривать в правильных приложениях.

Пробковый клапан. Пробковые клапаны бывают различных конфигураций и приводятся в действие путем вращения цилиндрической или конической пробки внутри корпуса клапана для регулирования потока через полую часть пробки. Для приложений управления потоком наиболее распространенной конструкцией является эксцентриковый плунжерный клапан, в котором используется половина плунжера для создания более высокого усилия посадки с минимальным трением при открытии и закрытии.Преимущество этого заключается в большей способности отключения, что идеально для ситуаций с регулированием потока.

Шаровой кран. Шаровые краны обычно используются в проточных системах во многих отраслях промышленности из-за их низкой стоимости, долговечности и отличной способности перекрытия. Подобно дроссельным клапанам, они не так эффективны для приложений управления потоком, которые требуют высокой степени точности и контроля. Одна из причин этого заключается в том, что шаровой кран требует высокого крутящего момента для открытия и закрытия, что не позволяет оператору выполнять точную регулировку.Между штоком и шаром также имеется определенный «люфт», который может затруднить определение конкретных значений расхода. Для приложений управления потоком, где возможен шаровой кран, например, для наполнения резервуара с разумной степенью точности, конструкция шарового клапана с цапфой или v-образным отверстием обычно является лучшим выбором.

Клапаны управления потоком

используются в различных приложениях, таких как водопроводные, механические и газовые. При выборе подходящего клапана регулирования расхода для конкретного применения необходимо учитывать множество факторов, таких как характеристики жидкости, условия эксплуатации, частота использования клапана, а также требования к техническому обслуживанию и охране окружающей среды.Поскольку доступно множество типов клапанов, сравнение функций и характеристик различных клапанов с характеристиками вашего приложения поможет вам определить наиболее подходящий клапан управления потоком для вашего приложения.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного из этих вещей.Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаем трубы, но по ним транспортируется огромное количество жидкости (жидкость и газ) по всему миру тихо и эффективно, изо дня в день выходной. Для эффективной работы трубам необходим способ регулирования через них может проходить жидкость; им также нужен способ переключения стечь полностью. Эту работу выполняет клапанов : клапаны похожи на механические переключатели, которые могут включать и выключать трубы, поднимать или опускать количество жидкости, протекающей через них.Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу. производят большую и более полезную силу в центре. Если вы не знаете, почему, взгляните на нашу статью об инструментах и ​​машинах. Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров.Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан — это механическое устройство, которое частично блокирует трубу. или полностью изменить количество проходящей через него жидкости. Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы. Сходным образом, когда вы спускаете воду в унитазе, вы открываете два клапана: один (сифон), который пропускает воду чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым краном или шаровой кран), который впускает больше воды в бак, готовый к следующему промывать.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель) ваша плита, органы управления, которые включают или выключают газ, являются клапанами. Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше газ поступает по трубе. Больше газа горит с большим пламенем так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который вращается подача воды включается или выключается каждый раз при ополаскивании барабана.Есть также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь ваши легкие (где он поглощает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу.Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана. Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекание воды. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания.После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько различные части. Внешняя часть называется сиденьем и часто имеет прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан закрывается абсолютно плотно. Внутренняя часть клапан, который открывается и закрывается, называется корпусом и подходит для седло, когда клапан закрыт.Также есть некоторая форма механизм открытия и закрытия клапана — ручной рычаг или колесо (как кран или запорный кран) или автоматизированный механизм (как в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов (даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт.Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном — это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы сделай это. Вот почему некоторые клапаны приводятся в действие рычагами (как на фото здесь, но некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны — большие, мощные, промышленные изделия из металла.Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите во многих из них есть клапаны. Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, — еще один действительно гениальный пример клапана, сделанного из упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому теоретически еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его.В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку. Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление, эластичность клапана заставляет щели снова опуститься вниз и снова закрыть банку. Это так просто и обыденно что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан. В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм. (Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические подробности о том, как это работает, в их US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов — это не просто вопрос того, как они будут работать в течение всего срока службы, но что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов вторичная переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разбрызгивая кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь снаружи, он сглаживает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет утилизации? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает мешки намного сложнее утилизировать. Какой ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри него также пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя Углекислый газ улетучивается, затем снова расплющивается, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть — это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В самые распространенные — бабочка, петух или пробка, ворота, глобус, игла, тарелка и катушка:

• Шар : В шаровом кране полая сфера (шар) плотно прилегает внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
• Butterfly : Дроссельная заслонка — это диск, который сидит в середина трубы и поворачивается вбок (для впуска жидкости) или в вертикальном положении (чтобы полностью перекрыть поток).
• Кран или пробка : В кране или пробковом клапане расход заблокирован конической заглушкой, которая отодвигается при повороте колеса или ручка.
• Задвижка или шлюз : Задвижки открывают и закрывают трубы опускать металлические ворота поперек них.Большинство клапанов этого типа спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может работают правильно, когда они открыты лишь частично. В водопроводных трубах используются такие клапаны.
• Globe : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
• Игла : Игольчатый клапан использует длинную скользящую иглу для точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и системы центрального отопления.
• Тарелка : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
• Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы поток жидкости в одном или другом направлении вокруг контура трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов — возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления, или сжатый воздух — его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровой двигатель, приводимый в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, работающие таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где был клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран Пола Б. Вессона и компании Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

• Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
• Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
• Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

• Создание лучшего клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
• Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
• Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

• US3425439: Дисковый затвор от Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
• US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
• US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО «Дрессер», 30 августа 2005 г.
• US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.,
• US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

В чем разница между регулятором давления и предельным клапаном регулирования давления?

И регулятор давления, и ограничительный клапан регулирования давления поддерживают постоянное выходное давление при работе с номинальными расходами. Разница возникает, когда нет потока через устройство.

Ограничительные клапаны с регулировкой давления

предназначены для регулирования давления при прохождении через устройство NO воды. Напротив, стандартный регулятор давления не может регулировать без расхода.

Регулирование давления при отсутствии воды, протекающей через систему, может показаться странным, но учтите, что некоторые оросительные системы имеют запорные клапаны ниже по потоку , как показано на изображении выше.

Когда запорный клапан ниже по потоку закрыт, в системе все еще есть давление, но нет потока воды. В конечном итоге высокое давление на входе в регуляторе выравнивается до запорного клапана. Когда этот запорный клапан открывается снова, скачок высокого давления может повредить расположенные ниже по потоку расходомеры, спринклеры и другие компоненты.

Предельный клапан регулирования давления может защитить эти компоненты.

Как работает ограничительный клапан?

Если бы мы разместили стандартный регулятор давления выше по потоку, Т-образный шток регулятора не смог бы полностью герметизировать жесткое седло в устройстве, чтобы остановить поток. Предельный клапан регулирования давления сконструирован так, что его Т-образный шток закрывает проточный канал и уплотняет резиновую часть седла.

Он поддерживает давление от 10 до 15 фунтов на квадратный дюйм (0.От 69 до 1,03 бар) выше расчетного давления и помогает защитить компоненты, расположенные ниже по потоку, от скачков высокого давления.

Помните: регулятор давления ДОЛЖЕН быть установлен после (после) всех запорных клапанов. Предельный клапан регулирования давления с другой внутренней конструкцией CAN BE устанавливается перед (перед) запорным клапаном.

Для любого устройства рекомендуется использовать фильтр перед ним (100 меш или мельче, способный пропускать до 18 галлонов в минуту с потерями на внутреннее трение не более 5 фунтов на квадратный дюйм).

Подробнее о регуляторах давления

Изучите основы регулирования давления с помощью бесплатного курса Senninger по регулированию давления по запросу в Университете Хантера. Узнайте больше о разнице между регулятором давления и ограничительным клапаном, о том, как установить регуляторы давления в различных оросительных системах, выявить проблемы износа, причины колебаний давления и многое другое.

Типы клапанов, их применение и критерии выбора

Эта статья посвящена клапанам, а также различным типам клапанов и фитингов.Клапаны — это механические или электромеханические устройства, которые используются для управления движением жидкостей, газов, порошков и т. Д. По трубам или трубкам, из резервуаров или других контейнеров. В большинстве случаев клапаны полагаются на какой-либо механический барьер — например, тарелку, шар, диафрагму — который можно вставлять и удалять из потока проходящего материала. Некоторые клапаны спроектированы как двухпозиционные, в то время как другие позволяют очень точно контролировать прохождение среды.

Изометрический чертеж типичного ручного клапана на четверть оборота с фланцами на болтах.

Изображение предоставлено: cherezoff / Shutterstock.com

Выбор материала играет важную роль при выборе клапанов, чтобы гарантировать совместимость смачиваемых частей клапана с проходящей через него жидкостью или порошком. Размер определяется диаметром трубы или трубопровода, расходом и шириной между фланцами для трубопроводной арматуры, устанавливаемой в качестве замены.

Типы клапанов и их применение

Аэрозольные клапаны

Аэрозольные клапаны

используются для выдачи содержимого аэрозольных баллончиков.Они состоят из двух основных компонентов: корпуса и штока. Основные характеристики включают предполагаемое применение, тип привода, тип выхода, размер клапана и материалы конструкции. Распространение средств массовой информации также может быть рассмотрено. Аэрозольные клапаны предназначены для подачи жидкостей, кремов и мазей, газов, чистящих средств и любого другого продукта, упакованного в аэрозольный баллончик.

Клапаны Air Logic

Клапаны

Air Logic — это механические или электромеханические устройства, используемые для регулирования потока воздуха в пневматических системах, и могут использоваться вместо электрического управления в таких случаях, как опасная атмосфера или когда электрическое управление нецелесообразно.Основные характеристики включают тип привода, количество портов, материалы конструкции, скорость переключения, размер резьбы порта, номинальное давление и входное напряжение. Клапаны с воздушной логикой применяются в пневматических системах в качестве аварийных остановов, пилотных клапанов, одноразовых клапанов и т. Д.

Балансировочные клапаны

Балансировочные клапаны

используются для управления потоком жидкости путем равномерного разделения потока на несколько ветвей потока. Основные характеристики включают количество портов, портовые соединения, размер клапана и материалы конструкции.Балансировочные клапаны используются в основном в системах отопления, вентиляции и кондиционирования воздуха и гидравлических системах. Например, их можно использовать в коммерческих системах отопления / охлаждения для регулирования температуры воды при различных условиях нагрузки. Их также можно использовать для создания уравновешивающей силы для цилиндров двустороннего действия.

Шаровые краны

Шаровые краны

представляют собой четвертьоборотные клапаны со сферами с отверстиями, которые поворачиваются в потоке трубы, чтобы блокировать или пропускать поток. Доступны специальные конструкции, позволяющие регулировать поток.Основные характеристики включают количество портов, конфигурацию портов, соединения портов, размер клапана и материалы, из которых изготовлен корпус клапана, его седло, уплотнение и набивка штока. Шаровые краны используются практически везде, где необходимо перекрыть поток жидкости, от линии сжатого воздуха до гидравлической системы высокого давления. Шаровые краны могут обеспечить низкие потери напора, поскольку порт может точно соответствовать диаметру трубы. Шаровые краны также имеют тенденцию к лучшему уплотнению, чем дроссельные заслонки, но их покупка и обслуживание могут быть более дорогостоящими.Обычно они приводятся в действие с помощью рычага, который обеспечивает визуальную индикацию состояния клапана.

Шаровой клапан в разрезе с отверстием полного диаметра, обеспечивающим неограниченный поток.

Изображение предоставлено: Марина Демкина / Shutterstock.com

Заглушки

Заглушки

или линейные заглушки — это механические устройства, используемые для остановки потока через трубопровод. Они используются в основном в нефтегазовой промышленности как средство изоляции участков трубопровода.Эти клапаны также известны как жалюзи для трубопроводов. Основные характеристики включают тип клапана, тип привода, соединения порта, размер клапана, а также материал корпуса клапана, его седла, уплотнения и футеровки. Заглушки широко распространены на судах и морских платформах. Они обеспечивают видимую и немедленную индикацию того, является ли труба открытой или закрытой, и используются для изоляции частей трубопровода для проведения технического обслуживания.

Клапаны-бабочки

Поворотные дисковые затворы

— это четвертьоборотные клапаны, в которых используются центральные круглые заслонки, которые поворачиваются в поток и выходят из него.Основные технические характеристики включают соединение порта, размер клапана и материалы, из которых изготовлен корпус клапана, его седло, уплотнение, диск и набивка штока. Дисковые затворы используются на очистных сооружениях, электростанциях и технологических установках для запирания, регулирования и отключения и особенно популярны в трубопроводах очень большого диаметра. Как правило, дисковые поворотные затворы меньше по размеру и дешевле, чем шаровые краны той же мощности, поэтому их трудно эксплуатировать при высоком давлении и потоке. Они также более подвержены утечкам, чем шаровые краны, и имеют более высокие потери напора.

Дроссельная заслонка с червячным приводом обеспечивает повышенный момент закрытия / открытия.

Изображение предоставлено: Yuthtana artkla / Shutterstock.com

Клапаны с картриджем

Картриджные клапаны

используются для управления потоком в гидравлических и пневматических гидравлических системах. Их конструкция картриджа позволяет подключать их к общим коллекторам и, таким образом, экономить вес и стоимость по сравнению с дискретным монтажом клапана. Основные характеристики включают предполагаемое применение, тип клапана, тип привода, количество портов, размер клапана и материалы корпуса клапана, его седла, уплотнения, футеровки и набивки штока.Картриджные клапаны могут использоваться в любом из обычных гидравлических приложений, для которых служат обычные гидравлические или пневматические клапаны, включая проверку, управление направлением, управление потоком, логику, управление давлением, управление двигателем и т. Д.

Клапаны корпуса

Клапаны для обсадных труб

используются исключительно в нефтегазовой промышленности для обеспечения доступа к обсадным трубам скважин. Основные характеристики включают предполагаемое применение, тип привода, соединения портов, размер клапана и материалы конструкции.

Обратные клапаны

Обратные клапаны

позволяют жидкости проходить через них только в одном направлении.Обратные клапаны подъемного типа имеют такую ​​же конструкцию, как и шаровые клапаны, и используют шар или поршень, часто поддерживаемый пружиной, которая открывается при определенном давлении, но закрывается при понижении давления, предотвращая таким образом обратный поток. Эти клапаны часто подходят для приложений с высоким давлением. Вариантом является запорный обратный клапан, который выполняет функцию запорного клапана.

В поворотных обратных клапанах

используются шарнирные заслонки, дисковые пластины или пластины, которые часто с пружинным приводом закрываются против отверстий при уменьшении давления.Эти устройства могут быть эффективны при низком давлении. Обратный клапан с наклонным диском несколько изменяет тему, слегка откидывая заслонку внутрь, чтобы снизить давление, необходимое для открытия. В обратных клапанах типа «бабочка» или «двойная дверца» используются две полукруглые заслонки или пластины, которые шарнирно закреплены на центральной линии порта клапана и открываются ниже по потоку в направлении потока.

Резиновые обратные клапаны также доступны и включают в себя такие конструкции, как откидные и утиные. Обратные клапаны используются в газопроводах, для подачи воздуха и с насосами — везде, где жидкость должна двигаться в одном направлении.Они могут быть уменьшены в размерах, изготовлены из пластика и могут иметь множество специальных функций, например, металлические седла.

Клапаны для новогодней елки

Клапаны

Christmas Tree — это механические устройства, используемые для управления потоком среды, поступающей из скважин или других систем. Основные характеристики включают предполагаемое применение, количество портов, а также номинальные значения давления и температуры. Клапаны «новогодняя елка» используются в основном в нефтяных и газовых скважинах и обычно устанавливаются на устье скважины для перекрытия или регулирования потока среды.Обычно они изготавливаются на заказ.

Кран клапаны

Крановые клапаны

используются для опорожнения резервуаров и т.п. и часто имеют резьбовые средства для открытия и закрытия. Они также используются в качестве запорных устройств низкого давления, где обычно используют четвертьоборотный рычаг. Основные характеристики включают тип клапана, соединения порта, размер клапана и материалы конструкции. Крановые клапаны используются в различных сферах применения, включая радиаторы, обогреватели, резервуары, бойлеры, лабораторную посуду, воздушные системы, резервуары, бочки и т. Д.

Мембранные клапаны

В мембранных клапанах

используются гибкие мембраны для перекрытия потока в трубах. Подобно пережимным клапанам, диафрагма полностью изолирует исполнительные средства от технологической жидкости, что является преимуществом для клапанов в санитарных условиях. Основные характеристики включают конфигурацию порта, соединения порта, размер клапана, среду и материал уплотнения. Мембранные клапаны используются в основном в фармацевтической, косметической, пищевой и полупроводниковой промышленности. Иногда регулирующие клапаны, приводимые в действие пневматическими мембранами, ошибочно называют «мембранными клапанами».Предупреждаем читателя делать это различие.

Дисковые клапаны

Дисковые клапаны

— это механические устройства, используемые для управления потоком через трубу. Дисковый клапан состоит из круглой плоской пластины, установленной на конце штока, который входит в трубу под углом 45 градусов к продольной оси трубы. Поворот штока на полукруг открывает или закрывает трубу. Дисковые клапаны почти всегда используются в пищевой промышленности. Основные характеристики включают тип клапана, тип привода, соединения портов, размер клапана и материалы конструкции.Дисковые клапаны используются в пищевой, фармацевтической и молочной промышленности для перекрытия жидких, порошковых или пищевых суспензий, где санитария имеет решающее значение.

Двухблочные и спускные клапаны

Двойные запорные и спускные клапаны

— это механические или электромеханические устройства, состоящие из двухрядных запорных клапанов и одинарных спускных клапанов в обычных корпусах клапанов, которые используются для изоляции трубопроводов жидкости от давления выше по потоку. Основные характеристики включают предполагаемое применение, тип привода, тип соединения порта, коэффициент расхода, среду, номинальное давление, а также характеристики.Двойные запорные и спускные клапаны используются в основном в системах управления технологическим процессом с целью перекрытия входного давления и стравливания жидкости и / или давления в системе. Они могут управляться вручную или управляться электромеханическим приводом. Среда может включать воду, химические вещества, газы, масло, пар или другие подобные жидкости.

Клапаны двигателя

Двигатель Клапаны используются в двигателях для уплотнения между камерами сгорания и впускной или выпускной системами.Основные характеристики включают предполагаемое применение, диаметр головки и штока, а также материал. Открытие и закрытие клапанов двигателя контролируется серией кулачков и пружин. Они доступны из нескольких материалов и типов в зависимости от области применения, включая автомобили, грузовики, мотоциклы и т. Д., Со специальными конструкциями, доступными для гоночных приложений.

Клапаны смесителя

Клапаны смесителя

используются для управления потоком жидкости в бассейны или раковины и обычно не имеют выпускных соединений, хотя некоторые из них оснащены резьбой для подсоединения шланга, часто называемой нагрудником для шланга или патрубком.Основные характеристики включают тип клапана, тип привода, соединения порта, размер клапана и материал, из которого изготовлен корпус клапана, включая его седло, уплотнение, футеровку и набивку штока. Другой аспект — тип монтажа.

Смесительные клапаны используются в лабораториях на барабанах в качестве нагнетателей для шлангов и могут быть изготовлены из недорогих материалов, которые можно выбросить после опорожнения содержимого контейнера.

Поплавковые клапаны

Плавающие клапаны

— это механические устройства, в которых используются полые сферы или другие формы, установленные на рычагах или направляющих, которые открывают и закрывают впускные отверстия для жидкости.Поплавковый клапан используется в основном для поддержания жидкости в резервуаре на определенном уровне. Основные характеристики включают предполагаемое применение, соединения портов, размер клапана, размер поплавка и материалы, из которых изготовлен корпус клапана, его уплотнение и поплавок. Поплавковые клапаны используются в унитазах для ванных комнат для пополнения уровня воды после смыва и во многих системах контроля уровня в резервуарах.

Задвижки

Задвижки

используются в основном для блокировки потока жидкости и с меньшей вероятностью будут использоваться для регулирования потока.В задвижке используется пластинчатый барьер, который можно опустить в поток, чтобы остановить поток. Его работа аналогична работе шарового клапана, за исключением того, что шибер обеспечивает меньшее ограничение потока, чем затвор шарового клапана, когда вентиль находится в полностью открытом положении. Основные характеристики включают конфигурацию порта, соединения порта, размер клапана и материалы, из которых изготовлен корпус клапана, его седло, уплотнение, футеровка и набивка штока. Задвижки могут использовать заглушки клиновидной формы или параллельные пластины. Заглушки обычно уплотняют как верхнюю, так и нижнюю стороны клапана, в то время как пластины обычно уплотняют только верхнюю сторону клапана.Клинья могут иметь множество вариантов конструкции, которые уменьшают или компенсируют износ уплотнительных поверхностей. Хотя преимуществом задвижек является их меньшая потеря напора при открытии по сравнению с шаровыми задвижками, они не подходят для дросселирования и могут не обеспечивать принудительное перекрытие, которое обеспечивают шаровые краны. Задвижки используются на очистных сооружениях, электростанциях и технологических установках для отсечки и изоляции.

Задвижки обычно бывают с выдвижным и невыдвижным штоком.Преимущество клапанов с выдвижным штоком состоит в том, что они позволяют легко увидеть, открыт или закрыт клапан. Преимущество клапанов с невыдвижным штоком или NRS заключается в том, что шток защищен от воздействия коррозии или других условий окружающей среды крышкой клапана. Никакая конструкция не оказывает большого влияния на фактическую функцию клапана.

Клапаны запорные

Шаровые клапаны

, названные в честь их корпусов сферической формы, которые когда-то были обычным явлением, также названы в честь использования в них шарообразного диска, который ограничивает поток, закрываясь ограничивающим отверстием.Диск открывается и закрывается с помощью маховика на клапанах с ручным управлением и с помощью привода и скользящего вала на автоматических клапанах. Основные характеристики включают тип клапана, конфигурацию порта, соединения порта, размер клапана и материалы, из которых состоит корпус клапана, такие как его седло, уплотнение, футеровка и набивка штока. Проходные клапаны используются для запирания и регулирования, например, на очистных сооружениях, предприятиях пищевой и технологической промышленности. Наиболее распространенной разновидностью является клапан Z-типа, названный так из-за пути, по которому жидкость проходит через корпус клапана.Эти два поворота под прямым углом, которые жидкость должна совершить через клапан, объясняют относительно высокие потери напора в конструкции. Менее ограничивающая конструкция — это клапан Y-образного типа, который ориентирует шток клапана под углом 45 ° к корпусу клапана. Другой стиль — угловой клапан, который поворачивает поток на 90 °.

Форма диска может быть изменена для создания клапана, который быстро переходит в режим полного потока, или, используя более коническую конструкцию плунжера, можно создать клапан, который может точно регулировать поток.

Проходные клапаны могут уплотняться против потока жидкости или вместе с ним, в зависимости от требований установки (т.е.е. закрывается при отказе или открывается при отказе), и выбор играет важную роль в выборе размера привода. Как и задвижки, шаровые краны могут быть с выдвижным штоком или NRS.

Типичный Z-образный шаровой клапан в разрезе, показывающий два поворота, которые должна совершить жидкость через корпус.

Изображение предоставлено: Surasak_Photo / Shutterstock.com

Типичный запорный клапан Y-образной формы менее ограничивает поток жидкости, чем Z-образный клапан.

Изображение предоставлено: PHOTOCREO Михал Беднарек

Гидравлические клапаны

Гидравлические клапаны

— это механические или электромеханические устройства, используемые для управления потоком жидкости в гидравлических силовых системах.В мобильных системах они часто приводятся в действие вручную, а в стационарных — электрически. Основные характеристики включают тип клапана, тип привода, соединения портов, количество портов, конфигурацию портов, материалы конструкции и номинальное давление. Гидравлические клапаны используются на строительных машинах — экскаваторах-погрузчиках, погрузчиках и т. Д., А также в большом количестве стационарных систем, таких как прессы и прессы.

Гидравлические клапаны

Игольчатые клапаны

Игольчатые клапаны

используются для измерения расхода жидкости через трубки или порты.Поток регулируется путем вставки или извлечения сужающегося штока в или из аналогичного сужающегося отверстия, создавая очень точный способ регулирования потока жидкости через отверстие. Основные характеристики включают тип клапана, соединения порта, размер клапана и материалы, из которых изготовлен корпус клапана, включая его седло, уплотнение, футеровку и набивку штока. Игольчатые клапаны используются в вакуумных системах и для систем измерения, где требуется точное регулирование расхода. Из-за большого количества оборотов, необходимых для закрытия игольчатого клапана, они не идеально подходят для использования в запорных системах.

Пережимные клапаны

Пережимные клапаны

— это механические устройства, используемые для регулирования потока жидкости и сухого продукта по трубам. В пережимном клапане используется гибкая трубка, которая служит каналом, который может быть зажат за счет использования давления воздуха или жидкости на его внешнюю поверхность. Он также может приводиться в действие механически. Основные характеристики включают размер клапана и материал, из которого изготовлена ​​трубка. В пережимном клапане сама трубка является единственным материалом, контактирующим с продуктом в трубе.Пережимные клапаны используются для регулирования потока и отключения пищевых суспензий, сухих продуктов, песка, гравия и т.п.

Поршневые клапаны

Поршневые клапаны

— это механические устройства, используемые для управления потоком жидкости через трубу. В поршневом клапане используется цилиндрическая пробка для перекрытия потока через клапан и обычно используется для изоляции. Основные характеристики включают размер клапана, соединения портов и материалы корпуса клапана, такие как его седло, уплотнение, футеровка и набивка штока.Поршневые клапаны используются для изоляции в паровых, конденсатных и других жидкостных системах.

Пробковые клапаны

Пробковые клапаны

— это четвертьоборотные клапаны, используемые для регулирования потока жидкости через трубу. Плунжерный клапан сужает поток аналогично шаровому клапану, используя пробку с отверстиями, а не шар с отверстиями, который поворачивается в потоке, чтобы сузить или разрешить поток. Основные характеристики включают тип клапана, конфигурацию порта, соединения порта, размер клапана и материалы, из которых изготовлен корпус клапана, а также его седло, уплотнение, футеровку и набивку штока.Пробковые клапаны используются для запорной арматуры и, например, в качестве регулирующей арматуры в химической промышленности, на перерабатывающих предприятиях и очистных сооружениях. Различают плунжерные клапаны со смазкой, которые впрыскивают смазку между плунжером и корпусом клапана, чтобы действовать как герметик, и несмазываемые клапаны, которые вместо этого полагаются на полимерную втулку для уплотнения и уменьшения трения.

Тарельчатые клапаны

Тарельчатые клапаны

— это механические или электромеханические устройства, используемые для управления потоком воздуха в пневматические цилиндры.Термин «тарельчатый клапан» также описывает разновидность обратного клапана. Клапаны двигателя также иногда называют тарельчатыми клапанами. Основные характеристики включают тип клапана, размер клапана, материалы конструкции, коэффициент расхода и номинальное давление. Тарельчатые клапаны используются в пневматических системах и могут управляться пилотным воздухом или электрически с помощью соленоида.

Предохранительные клапаны

Вид в разрезе предохранительного клапана, показывающий подпружиненную диафрагму.

Изображение предоставлено: Дмитрий Приданников / Shutterstock.ком

Предохранительные клапаны

защищают находящиеся под давлением системы, такие как котлы или трубопроводы, от условий избыточного давления, обычно с помощью подпружиненной диафрагмы. Они могут сбрасывать внутреннее давление, а также внешнее давление, вызванное, например, образованием вакуума внутри резервуара. Основные характеристики включают тип клапана, соединения портов, размер клапана, номинальное давление, предполагаемое применение и материалы конструкции.

Предохранительные клапаны используются в пневматических компрессорах, на газопроводах и в криогенных системах — короче говоря, в любом месте, где могут возникать условия избыточного или пониженного давления.Клапаны сброса давления и вакуума работают автоматически, но могут иметь ручные средства срабатывания для проверки. На конденсаторах используются атмосферные предохранительные клапаны. Клапан управления помпажем — это своего рода предохранительный клапан, предназначенный для уменьшения повреждения гидравлических систем в результате явления, известного как гидравлический помпаж.

Поворотные и бункерные клапаны

Поворотные клапаны

иногда называют поворотными воздушными шлюзами и используются в основном для дозирования порошков и других сухих текучих продуктов. Клапаны бункера тесно связаны между собой и используются для выдачи сухих продуктов из бункеров и аналогичных емкостей для сухого хранения.

Электромагнитные клапаны

Электромагнитные клапаны

— это электромеханические устройства, которые используются в основном в масляных и воздушных системах для дистанционной остановки и запуска потока жидкости. Они зависят от электромеханических соленоидов для прямого или управляемого управления. Обычно они не используются для пропорционального регулирования расхода. Основные характеристики включают тип клапана, количество портов, конфигурацию портов, соединения портов, размер клапана, материалы конструкции, номинальное давление и входное напряжение. Электромагнитные клапаны используются для приведения в действие гидравлических домкратов, управления гидроцилиндрами на грузовиках и управления потоком воды, масла или растворителей через системы трубопроводов.Они также широко используются в пневматических системах. Электромагнитный запорный клапан предназначен для блокировки воздушного клапана в нужном положении без необходимости поддержания питания на соленоиде.

Электромагнитные клапаны могут использоваться для направления воздуха к пневматическим устройствам, таким как это приспособление для сборки с пневматическим приводом.

Изображение предоставлено asharkyu / Shutterstock.com

Использование клапанов и их A pp l ic ations and Industries

За некоторыми исключениями (например, топливные клапаны самолетов или клапаны охлаждения) клапаны не относятся к отрасли; они могут использоваться в широком спектре отраслей, включая химическую переработку, производство продуктов питания и напитков, транспортировку газа, горнодобывающую промышленность, нефть и газ, а также производство электроэнергии.

Некоторые из них предназначены для гидравлических систем, включая соленоидные, тарельчатые, гидравлические, картриджные и воздушные логические клапаны. Другие предназначены для общих трубопроводных приложений или небольших жидкостных систем и включают в себя пробки, поршни, пережимные, шаровые, запорные, дисковые, диафрагменные, дроссельные и шаровые клапаны. Кроме того, существуют клапаны, предназначенные для автоматического срабатывания в определенных случаях, включая предохранительные и обратные клапаны.

Некоторые клапаны настолько распространены, что сгруппированы по функциям, например, клапаны подачи воды в котел и регулирующие клапаны продувки, клапаны крана, поплавковые клапаны, двойные запорные и спускные клапаны, зонные клапаны HVAC или обратные клапаны для дренажа пола.Некоторые клапаны настолько специализированы, что могут иметь только одно или два применения, например, поворотные соленоидные клапаны, используемые в экскаваторах, или обратные вентиляционные клапаны, используемые в канализационных системах и на кораблях.

Что касается трубопроводной арматуры, многие могут рассматриваться как подходящие для блокировки или дросселирования. Шаровой кран лучше подходит для двухпозиционных приложений, чем для регулирования потока. То же самое с задвижками и поршневыми клапанами. Для регулирования расхода предпочтительными вариантами являются запорные и дроссельные клапаны, особенно часто они используются.Шаровые краны могут быть сконструированы таким образом, чтобы потери на трение через открытый клапан были не больше, чем те, которые могут возникнуть в трубе такого же диаметра (что также делает их в некоторых случаях пригодными для скребков). Другие типы клапанов обычно приводят к некоторым потерям в клапане из-за необходимости размещать компоненты клапана, приводные валы и т. Д. Непосредственно в потоке и / или из-за необходимости изменить направление потока жидкости.

Размеры трубопроводной арматуры обычно соответствуют размеру фланца для различных стандартных размеров труб и давления, т.е.например, 150 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм и т. д. В стандарте ANSI B16.10 указаны габаритные размеры для фланцевых и приварных концевых клапанов из железа, работающих в паре, гидравлике и при высоких температурах.

Большинство трубопроводных клапанов доступны с ручными рычагами или маховиками, которые могут быть адаптированы к приводам зубчатого типа больших размеров и оснащены электрическими или электропневматическими приводами для автоматического управления. Клапаны, оснащенные такими приводами, иногда называют регулирующими клапанами или клапанами, регулирующими поток, поскольку с автоматическим приведением в действие они могут быть интегрированы в контуры управления, используемые для автоматизации процесса.Фраза «регулирующий клапан» иногда используется для описания клапанов, используемых в гидравлических и пневматических гидравлических системах, например, для приведения в действие гидроцилиндра. То есть любой клапан может быть регулирующим клапаном.

Пневматический привод наверху шарового клапана зажат между двумя ручными шаровыми клапанами.

Изображение предоставлено: история инженера / Shutterstock.com

Любые клапаны, оснащенные автоматическими приводами, могут считаться регулирующими клапанами, поскольку они предположительно будут связаны с удаленными контроллерами процесса.Тот же самый клапан без приводов по-прежнему будет шаровым клапаном, задвижкой и т. Д., Хотя и с ручным управлением с помощью маховика или рычага. Многие регулирующие клапаны сохраняют некоторую форму ручного управления, с помощью которого клапан можно открывать и закрывать. Некоторые клапаны считаются регулирующими клапанами, если они имеют механические средства измерения расхода, давления и т. Д. И могут регулировать клапан, например, с помощью пилотов. В меньших типоразмерах электромагнитные клапаны работают как регулирующие клапаны. Многие производители предлагают интегрированные комбинации клапанов и приводов, например шаровые краны с электроприводом.

Материал клапана может играть важную роль при выборе клапана, особенно когда речь идет о работе с агрессивными жидкостями, абразивными шламами, пищевыми продуктами и т. Д. Проблемы с материалами касаются не только смачиваемых частей, но также могут распространяться и на материалы корпуса клапана. Например, клапаны, используемые для пищевой промышленности, должны противостоять щелочным химическим веществам и обычно требуют нержавеющей стали даже для внешних частей, которые не контактируют с продуктом. Некоторые клапаны имеют футеровку для повышения их устойчивости к коррозионным жидкостям и т. Д.Обратные клапаны иногда покрывают PTFE для улучшения работы и износостойкости. Клапаны меньшего размера доступны из множества пластиков и находят применение во многих лабораторных применениях. Например, шаровые краны доступны из латуни, нержавеющей стали, полипропилена и других пластиков. Так называемые санитарные клапаны оснащены быстроразъемными фланцами, чтобы их можно было легко снимать с трубопровода для внутренней дезинфекции, и они особенно популярны в конструкциях с шаром, дроссельной заслонкой и заглушкой.Сами клапаны часто имеют функции, позволяющие быстро разобрать и собрать. Двумя популярными типами клапанов, в которых не используются металлические части, контактирующие с жидкостью, являются диафрагма и пережимные клапаны. Вместо этого приводы работают с гибкими, обычно резиновыми элементами, которые открывают и закрывают каналы клапана и устраняют необходимость вставлять металлические части в поток жидкости и уплотнения, которые идут вместе с ними.

Гидравлические и пневматические клапаны, используемые в гидравлических системах, представлены, например, гидравлическим регулирующим клапаном, используемым для направления потока жидкости к гидроцилиндру, гидравлическому двигателю или подобному компоненту.Типичный гидрораспределитель может иметь три положения — например, вперед, нейтраль и назад — и с их помощью цилиндр может выдвигаться и втягиваться. Часто клапаны имеют некоторую степень управления потоком для изменения скорости, с которой движется управляемое устройство. Распространенное название некоторых гидравлических и пневматических клапанов — золотниковые клапаны из-за золотникового элемента, который перемещается внутри корпуса клапана, чтобы открывать и закрывать порты. Другой вид — это гидравлический переключающий клапан, названный так потому, что он позволяет оператору переключаться между системами, которые не используются одновременно, уменьшая количество дискретных компонентов, необходимых для любой данной системы.Воздушный клапан с электромагнитным приводом использует соленоид для открытия небольшого пилотного клапана, который, в свою очередь, открывает (или закрывает) выходные порты клапана. Такие воздушные клапаны используются в автоматизированном оборудовании всех видов, например, для управления цилиндрами, вращающимися устройствами и инструментами на конце руки. Воздух также используется во взрывоопасных зонах для безотказной работы полноразмерных клапанов, таких как пневматические запорные клапаны резервуаров, используемые на резервуарных парках.

Типы клапанов — выбор C Пересмотр

При выборе трубопроводной арматуры важно учитывать, будет ли она использоваться для операций пуска-останова или для дросселирования.Гидравлический удар — то есть скачок давления или изменение количества движения, вызванные внезапной остановкой движущейся жидкости или изменением направления — который может возникнуть в результате таких операций, может вызвать повреждение клапанов и задействованного оборудования. Выбор конструкции клапана, которая сводит к минимуму гидравлический удар, может снизить уровень повреждения системы и ее компонентов, а также снизить риск полного отказа.

Еще одно важное соображение — это природа жидкости, которая будет проходить через клапан. Жидкости, содержащие твердые частицы, могут оказывать абразивное воздействие на клапаны, механизмы которых подвергаются воздействию жидкости, например, на дроссельную заслонку.И для этих жидкостей шаровой кран является лучшим выбором из-за непрерывного пути, по которому он проходит к жидкости. Коррозионные жидкости, такие как хлор, еще больше усложняют выбор материалов.

Активация — еще одна тема, которая может вызывать беспокойство, а может и не вызывать ее. Простому шаровому крану в небольшой лаборатории или в жилых помещениях может не потребоваться ничего, кроме четвертьоборотного рычага. Для большой задвижки в технологическом трубопроводе может потребоваться электрический или пневматический привод и вся электроника, связанная с управлением им.

Срабатывание клапана зависит от типа клапана. Например, шаровые краны обычно открываются и закрываются с помощью рычага, потому что шар поворачивается только на четверть оборота между двумя положениями. В шаровом клапане часто используется маховик, который работает с ходовым винтом, чтобы поднимать и опускать плунжер шарового клапана из отверстия и в отверстие. В больших клапанах редуктор может дополнять маховик, чтобы предоставить оператору некоторое механическое преимущество при открытии или закрытии клапана. Трубопроводные клапаны обычно относятся к одному из этих двух типов.

Строительные размеры клапанов имеют решающее значение при рассмотрении вопроса о замене.

Изображение предоставлено: RachenStocker / Shutterstock.com

Важным моментом при замене клапана является расстояние между фланцами, которое хорошо видно на изображении выше. Обычно клапан должен размещаться в пространстве между неподвижными трубами, поэтому этот размер может иметь решающее значение, если модификации существующих трубопроводов нежелательны и их следует избегать.Некоторые производители предлагают свои клапаны в качестве прямой замены размеров клапанов других типов.

Клапаны большего размера обычно используют стандартные фланцы ASME для своих соединений. В меньших размерах соединения могут варьироваться от санитарных (типа Tri-Clamp) до компрессионных.

Порты и пути относятся к количеству проходов в клапан, и для большинства трубопроводных клапанов их два. Шаровые краны обычно доступны с тремя или более отверстиями и используют шар с L-образным проходом.

Гидравлические клапаны обычно управляются автоматически на стационарных промышленных машинах и вручную на мобильных машинах. Картриджи доступны для любого места проведения. Гидравлические клапаны часто монтируются в общих коллекторах или собираются вместе в виде блоков клапанов, чтобы упростить водопровод и уменьшить занимаемое пространство. Некоторые гидравлические клапаны выполнены в виде моноблоков, что означает, что корпус нескольких клапанов выполнен как единое целое.

Пневматические логические клапаны представляют собой аналогичную версию гидравлических клапанов, в которых в качестве жидкости используется воздух (вместо масла), и они так же широко используются на заводе / производстве, как гидравлические клапаны в мобильных системах.Многие из тех же соображений, что и для гидравлических клапанов, имеют параллель в мире воздушных логических клапанов.

Типы клапанов и фитингов — важные атрибуты

Коэффициент расхода (Cv)

Cv относится к потоку через корпус клапана и представляет количество галлонов воды в минуту при 60 ^o F, которое может пройти через клапан при перепаде давления на клапане 1 фунт / кв. Дюйм. Это распространенный метод сравнения характеристик клапана.

Размер клапана

Размеры клапана в дюймах и миллиметрах обычно соответствуют размеру труб, с которыми они работают.Размер фланцев и т. Д. Обычно зависит от размера клапана.

Номинальное давление

Клапаны

часто имеют номинальные характеристики в соответствии с классами ANSI 150 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм и т. Д., Что соответствует стандартным характеристикам трубопроводов. Внутренние шаровые краны могут быть рассчитаны на давление 600 фунтов на квадратный дюйм.

Соединения портов

Настоящее соединение относится к соединениям на корпусе клапана, которые позволяют вставлять его в трубопровод, не раздвигая трубы. Это обычное явление для небольших шаровых кранов, в которых соединения труб часто имеют резьбу.Односторонние клапаны имеют это соединение только с одной стороны. Компрессионные фитинги также применяются в основном к небольшим клапанам, используемым с медными, пластиковыми трубками и т. Д. Фланцы являются обычными соединениями портов в более крупных клапанах. Соединения могут быть спаяны во многих клапанах меньшего размера, используемых для водоснабжения. Пластиковые клапаны могут иметь раструб для сварки растворителем.

Другие характеристики клапана

Клапаны часто считаются непроницаемыми для пузырьков — это описание клапанов, которые не допускают прохождения жидкости при закрытии.Некоторые конструкции более склонны к пузырьковой герметичности, чем другие, особенно те клапаны, которые предназначены для двухпозиционного режима работы, по сравнению с теми, которые используются в основном для регулирования потока.

Все о клапанах — Ресурсы

T ra d e Ассоциации

Коды и стандарты

Стандартов на клапаны

слишком много, чтобы их перечислить, но читатель может обратиться к различным организациям по стандартизации, таким как ASME, ANSI и API, за их исчерпывающими сборниками стандартов трубопроводов и клапанов.В выборку вошли:

• ASME F885 Размеры корпуса шарового клапана из бронзы
• ASME F1098 Размеры дроссельной заслонки
• API 594 Обратные клапаны вафельного типа
• ANSI B16.10 Торцевые и конечные размеры клапанов из черных металлов

Сводка

Это руководство дает общее представление о клапанах, их выборе и использовании в различных средах. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Другие артикулы клапана

Больше из Насосы, клапаны и аксессуары

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии.

курсов.

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, P.E.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе. «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

с подробной информацией о Канзасе

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основе какой-то неясной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

легко доступен

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Джозеф Фриссора, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает напечатанная викторина во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев предоставлено.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании оборудования «очень полезен.

испытание действительно потребовало исследования в

документ но ответы были

в наличии «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роадс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. До сих пор все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать ».

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов.

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утром

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

пониженная цена

на 40%. «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительно

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, материал был кратким, а

хорошо организовано. «

Глен Шварц, П.Е.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую .»

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса по этике в Нью-Джерси были очень хорошими.

хорошо подготовлены. »

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное. »

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П.Е.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться.

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея платить за

материал .»

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много различные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Регулирующие клапаны

и регуляторы в приложениях управления

Понимание различий между регуляторами и регулирующими клапанами имеет решающее значение в отрасли автоматизации. Каждый из них имеет одинаковую важность, но выполняет разные функции и действует по-разному. Важно знать оба решения, чтобы разработчики процессов управления не сталкивались с серьезными проблемами и не тратили зря деньги и ресурсы.

Понимание различий

Во-первых, чтобы понять разницу между регуляторами и регулирующими клапанами, мы должны изучить компоненты каждого из них. С точки зрения конструкции типичный контур управления позволяет регулирующим клапанам использовать ряд переменных процесса. Это зависит от того, какая переменная измеряется для управления (расход, уровень, температура, давление…). Переменная управления технологическим процессом сначала измеряется датчиком или передатчиком, а затем отправляется в главную систему управления.Чаще всего эта система известна как DCS или распределенная система управления. Эта система отвечает за интерпретацию того, как клапан должен реагировать на отклонение от заданного значения (заранее определенного). После этого сигнал передается обратно в систему управления DCS, которая, в свою очередь, сообщает, в какой степени привод должен закрыть или открыть клапан, чтобы вернуться к предварительно определенной уставке.

С точки зрения эксплуатации, основное различие между регулирующим клапаном и регулятором заключается в том, что регуляторы лучше определять как клапаны с технологическим приводом, для работы которых не требуется внешнее питание или даже приборный источник воздуха.Обычно регулятор прикладывает давление регулируемой технологической жидкости к диафрагме. Затем та же самая диафрагма отклоняет сжатую пружину, чтобы добиться принудительного баланса с диафрагмой при заданном установленном давлении. При любом изменении регулируемого давления диафрагма вынуждена двигаться. Затем это вызывает изменение проходного сечения регулятора, что позволяет протекать большему или меньшему количеству технологической жидкости.

Поскольку использование давления технологической жидкости является средством управления, регуляторы функционируют как клапаны регулирования давления.

Еще одно отличие связано с расчетным давлением корпуса регулятора. Регулирующие клапаны способны выдерживать такое же давление снаружи клапана, как и на стороне впуска. Однако регулятор может иметь более низкое номинальное давление на самой стороне управляющего давления (регуляторе). Почему? Вы можете спросить. Это связано с тем, что давление технологической жидкости непосредственно прикладывается к компонентам кожуха диафрагмы.

Еще одно отличие — скорость.По сравнению с регулирующими клапанами скорость срабатывания регуляторов выше. Регуляторы способны мгновенно реагировать на изменения регулируемого давления.

Что касается технического обслуживания, они также просты в обслуживании и не имеют летучих выбросов.

Однако регулирующие клапаны

доступны в больших размерах и имеют более высокий класс давления, чем регуляторы.

Выбор правильного решения для правильного приложения

Регуляторы

, как правило, связаны с более низкими затратами на обслуживание и установку.Но также важно иметь в виду, что многие проекты требуют использования привода с его клапаном для своих приложений управления.

В некоторых ситуациях нельзя использовать регулирующий привод и клапанный блок или регулятор. Это связано с тем, что определенные применения означают технические преимущества регулирующего клапана или регулятора. Некоторые из этих примеров включают: Это также известно как регулирование газовой подушки и представляет собой процесс поддержания давления массы инертного газа в верхней части резервуара или контейнера, которое предотвращает контакт с внешним воздухом.Регуляторы часто используются для редукционного клапана, а также для регулятора обратного давления, потому что они могут напрямую контролировать давление в резервуаре, а также быстрее реагировать на любые изменения. Однако может потребоваться использование клапана с дроссельным приводом, если невозможно настроить предохранительный клапан на давление ниже расчетного давления регулятора.

• Контроль перепада давления

При добыче нефти и газа критически важно поддерживать производственное давление, исходящее от буровой установки.Давление на устье постоянно меняется. Это означает, что положительный перепад давления в трубопроводе должен поддерживаться без избыточного давления в трубопроводе. Если вытяжка происходит в зоне, где есть электроснабжение, можно использовать регулирующие клапаны. Однако некоторые производственные площадки расположены в удаленных районах и, следовательно, не имеют доступа к источнику питания, что исключает приводы клапанов в качестве опции. С другой стороны, регуляторы способны поддерживать перепад давления между контрольной точкой и давлением на выходе без использования источника питания.

• Управление котлом и нагревателем

Это можно понимать как приложение, в котором обычно одновременно используются регулирующий клапан и регулятор. В нормальных эксплуатационных стандартах для заправки системы требуется большой объем газа. Обычно это приводит к использованию клапана большой пропускной способности, используемого для управления.

• Экстремальные условия эксплуатации

Часто термин, известный как обслуживание, применяется к приложениям автоматизации, где такие вещи, как чрезмерная вибрация, кавитация (образование паровых полостей в жидкости, вызывающих чрезмерный износ) или мигание происходят из-за чрезмерного падения давления на клапане.Если ожидаются пузырьки или мгновенное испарение с умеренными перепадами давления или любые падения давления, следует избегать использования регуляторов. Регулирующие клапаны имеют конструкции трима, способные выдерживать большие колебания или экстремальные скачки давления, а также снижать потенциальные повреждения из-за кавитации.

Решение, основанное на знаниях

Понимание различий между регуляторами и регулирующими клапанами имеет решающее значение в отрасли автоматизации.

No related posts.
