Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Нередко случается, что крепление зеркала заднего вида ослабевает, и зеркало плохо держится или отпадает (возможно, его кто-то зацепил на ходу). Бывает, что боковое зеркало разбилось или дало трещину – его нужно менять. Может понадобиться ремонт привода регулировки угла зеркала.

Можно обратиться в автосервис, и зеркало прикрепят на место. Но если сервиса поблизости нет, то придется действовать самостоятельно. Зеркало заднего вида крайне важно в дороге: водитель может следить за ситуацией на проезжей части в области обзора за задними крыльями и задним бампером.Зеркала на разных марках авто бывают разными: внутреннее зеркало и боковые зеркала, обычные, складывающиеся, с электроприводом и другие. При снятии и разборке любого зеркала нужно быть крайне аккуратным, чтобы не повредить само зеркало.

Что потребуется для разборки

Для того чтобы разобрать зеркало, вам понадобится инструмент:

• 2 плоские отвертки (ними отщелкивают защелки).

• Тонкая длинная отвертка и кусок мягкой ткани (для того, чтобы обмотать отвертку).

• Ключ-звездочка на 10 или обычная отвертка со сменными битами.

Внимание! На разборку одного зеркала может уйти минут 15-20.

Как снять зеркало

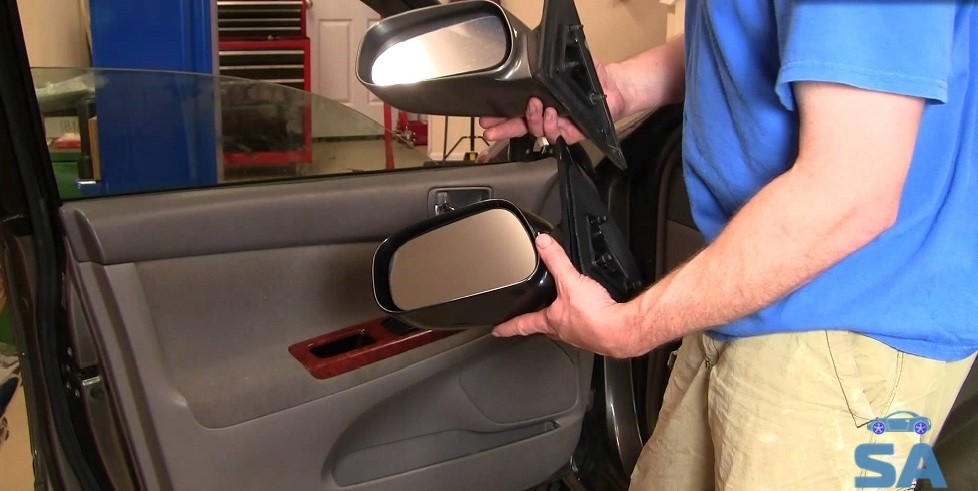

Как демонтировать боковое зеркало с электроприводом (в сборе):

1. С передней двери снимаем треугольную накладку.

2. Рассоединяем разъем электропроводки зеркала. Не повредите проводку обогрева зеркала!

3. Придерживая зеркало, выворачиваем 3 крепежных винта.

4. Снимаем зеркало в сборе.

5. Монтаж зеркала производим в обратном порядке.

Демонтаж бокового зеркала заднего вида с механическим приводом:

1. Снимаем стопорную скобу регулятора зеркала.

2. Придерживая зеркало, выворачиваем 3 крепежных винта.

3. Снимаем зеркало.

4. Установка проводится в обратном порядке.

Как снять зеркало заднего вида в салоне авто

Самый распространенный вариант крепежа зеркала заднего вида на лобовом стекле – 2 болта. Такой крепеж встречается на отечественных машинах.Чтобы снять зеркало в салоне, действуйте следующим порядком:

1. Снимите заглушки на болтах (если они есть).

2. Придерживая зеркало, открутите болты крепления.

3. Снимите зеркало.

4. Место прилегания зеркала к лобовому стеклу протрите спиртом.

5. При установке зеркала нужно проследить, чтобы зеркало «село» на то же самое место (пятачок на лобовом стекле).

На иномарке зеркало заднего вида приклеено к лобовому стеклу. Чтобы снять зеркало с лобового стекла, совершаем такие действия:

1. Убираем руками все пластиковые заглушки.

2. Умеренно тянем зеркало вверх (к потолку).

Внимание! Следите за состоянием приклеенного крепежа. Если все сделать правильно, то зеркало останется в руках, а кронштейн (он не снимается) – на месте.

Правильно прикладывайте силу (когда тянете зеркало вверх). Если переусердствовать, то лобовое стекло может треснуть. Если зеркало уже сошло с места (вылезло из полозьев кронштейна), а вы еще с усилием его тянете, то можно случайно острым краем прорезать обивку на потолке. На некоторых моделях авто стоит специальный фиксатор в виде кнопки (на него следует нажать).

Как разобрать зеркало, 2 способа

Чтобы сделать замену треснувшего зеркала, нужно знать, как разобрать зеркало заднего вида.Разбирать можно только снятое зеркало: так и удобно, и безопасно для самого зеркала.Разбор зеркала заднего вида можно осуществить двумя способами:

• Предварительно сняв зеркало с двери или лобового стекла. Такой способ разборки безопаснее для всего зеркального блока.

• Разбирать зеркало, не демонтируя его с места крепления.

Внимание! Без навыков такую разборку не рекомендуется делать. Разборка бокового зеркала заднего вида вполне осуществима.Но разбирать зеркало на лобовом стекле крайне нежелательно: любое неуклюжее действие отверткой – и трещина на лобовом стекле обеспечена.

Если нужно заменить какой-либо элемент зеркального блока, предстоит проделать разбор зеркала заднего вида. Полностью разобрать зеркало заднего вида (боковое или с лобового стекла) можно, действуя по схеме:

1. Феном прогрейте корпус зеркала (в тепле клей, на котором держится зеркало, размягчится, и его легче будет поддеть).

2. Деревянной лопаткой или обвернутой в мягкую ткань плоской отверткой пытаемся отделить само зеркальце от корпуса. Для этого осторожно (вверх-вниз) поддеваем зеркальце тонким инструментом.

3. Теперь отсоединяем провода обогрева зеркала (их 2).

4. На регулировочном механизме есть 3 болтика. Их нужно отвинтить.

5. Отсоединяем провода от регулировочного механизма.

6. Откладываем в сторону регулировочный механизм. Под механизмом находятся крепления.

7. Сначала снимаем заднюю верхнюю крышку. Крепления крышки сделаны в форме язычков. Их нужно надавить навстречу друг другу. С правой стороны на язычок нужно нажимать в сторону (отталкиваем его наружу).

8. Медленно и аккуратно тянем крышку на себя.

9. Теперь отсоединяем заднюю нижнюю крышку. Здесь тоже есть язычок крепления. Вдавите язычок отверткой и одновременно ножом (или плоской отверткой) оттолкните язычок от задней крышки.

10. Аккуратно отсоедините заднюю крышку. Для приклейки зеркал заднего вида лучше использовать клей химического затвердения.

Правила ремонта

Правила ремонта зеркал заднего вида одинаковы для всех видов зеркал:

• Ремонт зеркала лучше осуществлять, предварительно сняв его с креплений.

• Разборку зеркал надежнее проводить в снятом виде.

• Прежде чем подцепить и вытащить само зеркало, прогрейте корпус феном.

• Не давите с большим усилием на зеркало – оно может дать трещину.

• Будьте крайне аккуратны при снятии зеркала с лобового стекла (можно разбить лобовое стекло или повредить обивку на потолке салона).

• Не делайте резких движений при разборке зеркального блока (можно оборвать провода обогрева).

• Если невозможно заменить поломанную деталь зеркального блока, придется ставить новый зеркальный блок.

Знаете ли Вы? Чтобы приклеить отвалившееся зеркало на место, сначала нужно убрать оставшийся старый слой клея. Но перед этим снаружи лобового стекла сделайте маркером метки (зеркало должно сесть на свое место).

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоРис. 8.49. Разборка зеркала заднего вида с электроприводом

Надавите на область А зеркала так, чтобы область B переместилась к вам (рис. 8.49).

Вставьте отвертку в паз и выньте стекло из основания зеркала.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоРис. 8.50. Компоненты зеркала заднего вида: 1 – стекло наружного зеркала; 2 – разъем; 3 – крышка; 4 – держатель наружного зеркала

Снимите остальные компоненты в порядке, показанном на рисунке 8.50.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоРис. 8.51. Разборка корпуса зеркала

Отогните ушко держателя зеркала отверткой, нажмите на ушко держателя вниз и разберите корпус (

рис. 8.51).

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоРис. 8.52. Установка зеркала в корпус

Вдавите зеркало в корпус так, чтобы штифт не сместился (рис. 8.52).

Окончательно соберите в порядке, обратном разборке.

Демонтаж

Вы решили своими руками провести демонтажные работы с последующей обратной установкой. Вопрос теперь только в том, как снять и как разобрать элемент, чтобы потом безо всяких рисков все вернуть на свои места. Будет в промежутке проводиться замена стекла или другая процедура, зависит от конкретной ситуации.

Чтобы провести демонтажные работы, вам нужно взять:

  • фигурную отвертку;
  • плоскую отвертку;
  • гаечный ключ под размер крепежей;
  • фен;
  • обезжириватель;
  • ветошь;
  • качественный клей;
  • немного свободного времени;
  • чистый гараж;
  • хорошее настроение.

Добавьте к этому набору инструментов пару умелых рук, и все пройдет великолепно.

Как вы понимаете, задние и внутренние зеркала снимаются по-разному.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Работа в салоне

Начнем с салонной конструкции. Тут многое зависит от того, с каким именно автомобилем вы работаете.

Автопроизводители используют разные системы крепления. Потому отталкивайтесь от конкретной ситуации. Так, к примеру, разные крепежи используются на таких авто как:

  • Део Ланос;
  • ВАЗ 2110;
  • Нива Шевроле;
  • Форд Фокус;
  • Рено Логан;
  • Шевроле Круз;
  • Лада Приора;
  • Лада Калина;
  • Хендай Солярис и пр.

Все же в основном самостоятельно такую работу проделывают владельцы недорогих машин.

И тут вы можете столкнуться скорее с клеем и присосками, либо же с болтами и саморезами. Это наиболее распространенные методы монтажа.

На отечественных авто в основном идут болты. А потому снять конструкцию будет легко. Снимается заглушка, берется ключ и откручивается крепеж.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Но бывают и приклеенные кронштейны к стеклу. Тут сначала придется разобраться, реально ли вообще разделить крепежный элемент со стеклом. Чаще всего конструкторы используют фиксаторы или поворотные механизмы. При отсутствии такой возможности придется снимать не только кронштейн, но и само лобовое стекло. Клей удерживает элемент очень плотно, а потому повредить лобовушку не составит большого труда.

Загляните в руководство по эксплуатации. Там наверняка найдете подсказку, что именно делать в сложившейся ситуации. Порой лучше посетить автосервис, где специалисты сделают все аккуратно и четко.

Демонтаж по бокам

В салоне все понятно. Теперь нужно демонтировать конструкцию наружного зеркала. Левого или правого, тут уже роли большой не играет. Куда важнее то, какого типа конструкция используется. В боковых зеркалах есть привод. И он бывает механическим и электрическим.

Почти любая машина конструктивно позволяет добраться до крепежей через двери. Нужно лишь снять обшивку. Опять же, смотрим в руководство для своей машины, поскольку универсальных инструкций на этот счет нет.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Если у вас механический привод, тогда:

  • Снимается стопорная скоба имеющегося регулятора;
  • Окручиваются крепежные винты с внутренней стороны двери;
  • Снимается само зеркало.

В случае с электроприводом все несколько иначе. Вам нужно:

  • поднять капот;
  • найти аккумулятор;
  • снять минусовую клемму с батареи;
  • отключить колодку с проводами;
  • снять обшивку с двери;
  • открутить крепежи зеркала;
  • снять элемент;
  • порадоваться результату.

Последний пункт особенно важен. Умейте хватить себя даже за небольшие достижения.

Монтаж и крепление зеркал заднего вида

Прежде чем приступать к самостоятельному ремонту и разборке внешних и внутренних элементов обзора, необходимо понять принцип их крепления. Внутреннее зеркало заднего вида крепится в салоне автомобиля над торпедой. В зависимости от типа конструкции детали она может устанавливаться либо с помощью специальных присосок на ветровое стекло, либо монтироваться в потолок. В последнем случае деталь удерживают болты или саморезы. Порой вывернуть их бывает довольно затруднительно, особенно если крепеж находится над обшивкой потолка. В такой ситуации придется разобрать всю крышу автомобиля. Особенно сложно сделать это, если в салоне автомобиля ранее выполнялся тюнинг подсветки.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Внешние элементы обзора устанавливаются на стойках водительской и передней пассажирской двери ближе к капоту машины. На более старых автомобилях, большинство из которых уже признаны раритетом, внешние зеркала крепятся на передних крыльях ближе к радиатору.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Регулировка элементов обзора зависит от ценового диапазона автомобиля. Если машина относится к бюджетному сегменту, то настройка зеркал производиться исключительно в ручном режиме. Если стоимость авто превышала 20 тыс. долл., то его владелец имеет возможность отрегулировать зеркала либо вручную, либо дистанционно. Кстати, именно в последнем случае водитель вынужден ремонтировать элементы обзора. Это связано с наличием хрупких микросхем, которые производитель устанавливает в корпуса зеркал заднего вида.

Снятие наружного и внутреннего зеркал заднего вида

Зеркала заднего вида являются неотъемлемой частью автомобиля. Даже те водители, которые оборудовали свою «ласточку» монитором или камерой, не могут обойтись без зеркал. Поэтому держать их в исправном состоянии — первейшая задача каждого автовладельца. Прежде чем переходить к процедуре демонтажа зеркал, перечислим инструментарий, который нам понадобится для работы.

Необходимые для демонтажа инструменты

  • отвёртка крестовая;
  • отвёртка с плоским жалом.

Как разобрать внешнее зеркало

Демонтаж наружных зеркал целесообразно осуществлять в определённой последовательности.

  1. С помощью отвёртки снимается стопорная скоба, к которой крепится регулятор угла наклона зеркала. Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Стопорная скоба бокового зеркала извлекается с помощью крестовой отвёртки

  2. Той же отвёрткой выворачиваются крепёжные саморезы. Их всего три. Во время извлечения этих саморезов зеркало обязательно следует придерживать. Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Саморезы, удерживающие боковое зеркало, выкручиваются крестовой отвёрткой

  3. После извлечения саморезов зеркало снимается. Для этого его нужно слегка потянуть на себя. Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    После извлечения саморезов зеркало снимается вручную

Как правильно снять салонное зеркало

Поменять зеркало заднего вида в салоне немного сложнее. Работы нужно проводить в такой последовательности:

  1. Пластиковые заглушки над крепёжными винтами салонного зеркала аккуратно поддеваются плоской отвёрткой и извлекаются.
  2. Крепёжные винты откручиваются крестовой отвёрткой. Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Крепёжные винты салонного зеркала выкручиваются крестовой отвёрткой

  3. Зеркало аккуратно снимается.

Как отклеить зеркало от лобового стекла

Проведение демонтажа приклеенного зеркала не требует особых навыков. Действуйте следующим образом:

  1. В некоторых современных автомобилях кронштейн с салонным зеркалом заднего вида приклеен прямо к лобовому стеклу. Для его снятия необходимо извлечь из кронштейна все пластиковые заглушки (если таковые имеются).
  2. После этого зеркало двумя руками поворачивается против часовой стрелки и извлекается из гнезда. Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Приклеенное зеркало поворачивается на 90 градусов и снимается вручную

Процедура разборки

Когда конструкцию удалось снять, можно приступать к разборке. Если она требуется, конечно же. Возможно, вы нашли новое зеркало, цена которого вас полностью устраивает. Тогда этот пункт можно пропустить.

При необходимости разобрать элемент, отталкиваемся от того, внутренний он или наружный.

Салонное зеркало разбирается следующим образом:

  • находится место, где соединяется стекло и корпус;
  • вставляется отжим;
  • надавливается с небольшим усилием;
  • появляется щель;
  • медиатором проходимся по всей длине щели;
  • корпус разделяется на 2 части;
  • убирается зеркало;
  • все остальное расположено под ним;
  • проводим необходимые работы.

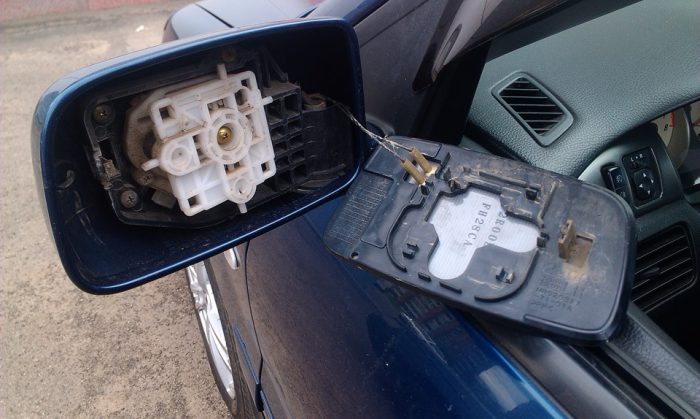

Также может потребоваться разборка автомобильного бокового зеркала. Не принципиально важно, левого или правого.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Тут задача заключается в том, чтобы снять отражающий элемент. Приготовьтесь к тому, что приведенная ниже инструкция не подойдет под конкретно ваш автомобиль. Есть машина, на которых все не совсем так. Тут уж простите, руководство не универсальное.

Но именно следующая схема подходит для большинства авто.

  • С помощью фена прогревается зона соединения корпуса и стекла;
  • Не нагревайте до высокой температуры. Используйте бытовой фен на средней мощности;
  • Плоской отверткой разделяется корпус на 2 части;
  • Иногда требуется отогнуть клеммы;
  • Если боитесь повредить зеркало, обмотайте инструмент изолентой;
  • На некоторых авто необходимо немного прижать зеркало в центр и повести в сторону;
  • Аккуратно извлекается стекло;
  • Выкручивается винт с пластиковой рамы, если он есть;
  • Под рамой видим весь механизм;
  • Отверткой снимается сломанная конструкция, меняется на новую.

Все, работы практически завершены. Но поскольку мы все разобрали, поменяли необходимые компоненты, теперь требуется собрать конструкцию и установить обратно на автомобиль.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Причины поломки зеркал

Наиболее распространенным поводом для замены зеркал заднего вида можно назвать появление трещин в результате ударов. В первую очередь это касается внешних элементов обзора, так как именно они чаще всего мешают движению других участников дорожного движения. В большинстве случаев избежать как внешних, так и внутренних повреждений боковых зеркал можно путем установки специальной декоративной пленки. Однако данный метод сможет выручить не всегда. Особенно когда речь идет о сильном ударе. Еще одна причина замены внешних зеркал – деформация тросиков. Чтобы установить новые тросы, придется полностью разобрать деталь.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Рекомендуем ознакомиться

  • Регулировка боковых зеркал автомобиля
  • Салонное зеркало заднего вида – улучшаем обзорность в автомобиле
  • Автомобильные зеркала – настраиваем и ремонтируем

Внутренние зеркала также выходят из строя. В большинстве случаев поломка является результатом частых регулировок детали. При этом, повторно настраивая элемент, водитель даже не подозревает о повреждении.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

На самом деле, приступать к ремонту зеркала и попытаться разобрать его нужно уже тогда, когда деталь хотя бы немного отклонилась от заданного ранее положения. Если это случилось, значит, ножки крепления сместились. Они часто полностью отклеиваются и водитель может заметить это только присмотревшись к ветровому стеклу снаружи авто.

Распространённые неисправности устройства

Рассмотрим несколько неприятностей, с которыми может столкнуться каждый автолюбитель.

Отклеивание зеркальной поверхности

Иногда подобная неприятность происходит даже на новых автомобилях. Причины могут быть самыми разными.

  • производитель решил сэкономить и использовал некачественный клеящий состав;
  • в ходе работы мастер не позволил клею как следует схватиться;
  • зеркало отклеилось из-за слишком резких перепадов температур (и это — самая распространённая причина, особенно морозной зимой).

Во всех этих случаях автовладельцу придётся использовать двухкомпонентный клей, так, как показано выше.

Порядок замены стекла

Зеркальный элемент как наружного, так и салонного зеркала может быть повреждён. Ниже приведена последовательность его замены:

  1. Стекло извлекается из корпуса зеркала.
  2. Новый зеркальный элемент имеет несколько пластиковых крючков (в нашем примере их 4). Эти крючки вводятся в крепёжные отверстия в корпусе зеркала, после чего на зеркальный элемент нужно очень аккуратно нажать. Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Новый зеркальный элемент устанавливается в корпус зеркала вручную

  3. Раздастся характерный щелчок, говорящий о том, что пластиковые крючки вошли в зацепление и стекло «село» на место.

Процедура замены зеркальных элементов в салонных зеркалах аналогична той, что приведена выше (единственное отличие — пластиковых защёлок в салонном зеркале, как правило, 2, а не 4).

Зеркала заднего вида способны доставить автовладельцам массу неприятностей. Но к счастью, большинство этих проблем решается самостоятельно. Снятие и закрепление зеркального элемента вполне можно осуществить своими силами. Главное, действовать как можно осторожнее и не забывать, что стекло — чрезвычайно хрупкий материал.

Как разобрать боковое зеркало заднего вида

Автор Milavlad На чтение 4 мин. Просмотров 10 Опубликовано

Зеркало заднего вида необходимо каждому автомобилю. Они не бывают одинаковыми на разных моделях машин, но выполняют единственную функцию – расширяют кругозор водителя.

К сожалению, частой проблемой становится поломка этих элементов автомобиля. Наиболее уязвима эта часть машины на автостоянке. Любой «сосед» может случайно сбить зеркало. К сожалению, при поломке такого рода выход только один – снять поврежденную часть и установить вместо нее новую. Однако, такая печальная ситуация не единственный повод для смены зеркала. Этот навык потребуется и при перекраске авто или если зеркальная поверхность поцарапана или треснула.

Боковое зеркало заднего видаБоковое зеркало заднего видаБоковое зеркало заднего вида

Как снять боковое зеркало заднего вида своими руками

Этот аксессуар не настолько прост, как кажется. Чаще всего, в него встроены различные устройства. Например: повторители поворотов, светодиоиды, детали подогрева. По этой причине перед снятием зеркала необходимо сбросить отрицательный заряд с аккумулятора. Это нужно для того что бы минимизировать вероятность появления короткого замыкания во время проведения работ.

замена бокового зеркала заднего видазамена бокового зеркала заднего видазамена бокового зеркала заднего вида

Инструменты, которые потребуются для данного ремонта найдутся в каждом гараже. К ним относятся: набор отверток разного размера, бытовой фен, пластиковая лопатка, изолента, небольшой кусок мягкой ткани, гаечный ключ. Кроме того пригодится внимание к деталям, осторожность и желание сделать все правильно.

Процесс снятия. После того как с аккумулятора автомобиля сброшен отрицательный заряд. Можно приступить к демонтажу. Для этого нужно открыть дверь автомобиля, снять ручку изменения угла зеркала.

Процесс снятия ручки изменения угла различается на отдельных моделях автомобилей. Например, на некоторых достаточно потянуть ручку на себя для того что бы она вышла из пазов. На других моделях ее придется выкручивать против часовой стрелки или, перед тем как снять, нужно будет выкрутить болты, на которых она держится.

Для того, что бы снять зеркало, нужно найти болты, которые удерживают его. Как правило, они находятся под декоративной подкладкой и расположены так, что бы их не было видно. Декоративный скрывающий элемент нужно снять. Часто вместе в ней снимается резиновая прокладка. Важно не потерять ее по причине того, что эти элементы не продаются в магазинах отдельно, кроме некоторых исключений. Когда скрывающая накладка снята, болты хорошо видны. Их нужно открутить кроме того, во избежание путаницы при сборке, лучше всего сфотографировать местоположение разноцветных проводов.

Как разобрать боковое зеркало заднего вида

Это потребуется если, например, зеркальный элемент разбился и его нужно заменить. Он закреплен в корпусе пластмассовыми защелками. Как правило, они находятся с обратной стороны от зеркальной поверхности. Количество данных креплений отличается на различных моделях автомобилей. Для того что бы пластиковые крепления стали более управляемыми, нужно их подогреть. В этом может помочь обычный фен. Струю теплого воздуха нужно направлять на всю поверхность стекла. Обычно хватает пары минут. Кроме обычного, бытового фена существует и строительный. Однако, данную операцию лучше не проводить с его помощью. Дело в том, что последний может разогреть пластик до температуры плавления и повредить крепления.

Когда защелки из-за тепла становятся более мягкими, нужно взять пластиковые лопатки или плоскую отвертку. Использовать металлический предмет, нужно предельно аккуратно он может поцарапать стекло или корпус. Методом рычага нужно выковырять зеркало с креплений.
пластиковые крепления – не единственное, что связывает зеркало с корпусом. Кроме них может быть клей или провода. Нужно отсоединить все лишние элементы.

Ставить зеркальную поверхность обратно намного проще – нужно всего лишь совместить защелки в нужном порядке и надавить на поверхность зеркала.

Полезные советы

Под лопатку или отвертку нужно подложить небольшой лоскут мягкой ткани, это поможет избежать повреждения внешней части зеркала.

При снятии зеркальной поверхности с креплений отверткой, ее нужно замотать изолентой. Так снижается риск повреждения остальных элементов.

боковое зеркало заднего видабоковое зеркало заднего видабоковое зеркало заднего вида

Если зеркало крепилось и на клей в том числе, необходимо вернуть этот слой. Важно использовать правильный, подходящий клей. Для этих целей существует три разновидности: химически отвердаемые, светоотвердаемые, эпоксидные составы. Последний подействует как надо только в том случае, если хорошо просохнет. Иными словами, деталь должна быть прижата в нужном состоянии на протяжении десяти часов. Светоотверждаемые клеевые смеси должны подвергаться воздействию ультрафиолета. Для него потребуется лампа, солнечного света недостаточно. Отлично подойдет клеевая смесь, обладающая способностью отвердевать при помощи химических процессов.

Ни в коем случае нельзя использовать обычный суперлей и клейкую ленту. Эти средства не обладают нужными свойствами, и зеркало со временем обязательно упадет.

❱ 🥇 Как снять зеркало бокового вида

Боковые зеркала улучшают обзор заднего вида, но, к сожалению, боковые зеркала часто ломаются или отрываются. Движение с разбитым боковым зеркалом может быть очень небезопасным, особенно в условиях интенсивного движения на дорогах. Замена боковых зеркал на станциях тех обслуживания часто может стоить больших денег. Но это очень простая процедура, которую может сделать каждый владелец автомобиля с помощью всего лишь нескольких специальных инструментов. Ниже в статье мы описали детальный план действий по снятию и разборке боковых зеркал.

Как снять зеркало бокового вида

Содержание статьи

  1. Держите машину в парковочном положении. Выключите зажигание. Опустите стекло вниз до конца на той стороне, на которой вы хотите поменять стекло.

процесс снятия зеркала

  1. Отсоедините отрицательную клемму аккумулятора. Это позволит избежать поражения электрическим током при работе с электрическими компонентами в жгуте электропривода зеркала.
  2. Отсоедините отрицательную клемму аккумулятора. Это позволит избежать поражения электрическим током при работе с электрическими компонентами в жгуте электропривода зеркала.
  3. Снимите панель отделки внутренней двери с помощью инструмента для снятия и снимите элементы отделки. Найдите все спрятанные винты в крепежной крышке вокруг дверной панели. Удалите все винты с помощью отвертки. Поместите все винты и детали отделки в безопасное место для того, чтобы не потерять их.
  4. Снимите панель с двери. При снятии панели нужно быть осторожными. К дверной панели подключена проводка. При снимании панели удостоверьтесь, что вся проводка отсоединена. Обратите внимание на то, как подключены все провода, чтобы вы могли подключить их при обратном монтаже.

снятие зеркала

  1. Найдите жгут проводов и медленно отсоедините его от зажима. Вам может понадобиться отвертка, чтобы помочь нажать на замок. Не пытайтесь разблокировать его без подходящего инструмента. Если у вас ручные окна пропустите этот шаг.
  2. Ослабьте гайки крепления зеркала с помощью шестигранника или отвертки. Осторожно снимите гайки и держите их в стороне. Аккуратно вытяните зеркало.

Замена зеркала

  1. Подумайте, нужно ли вам просто новое стекло. Если ваше зеркало не повреждено, но стекло разбито или отсутствует, вы можете просто заменить стекло в зеркале. Замена одного стекла может быть невозможной, если у вас есть обогрев или электрическое зеркало! Проверьте рекомендации производителя перед заменой стекла.
  2. Обратитесь в магазин запчастей для того, чтобы подобрать максимано подходящее стекло по размеру.
  3. Осторожно удалите все осколки с разбитого зеркала.
  4. Очистите область внутри зеркала безворсовой тканью.
  5. После чего нанесите двухсторонний скотч или клей автомобильного качества, который есть в любом магазине автомобильных запчастей. Прикрепите зеркальное стекло.

Видео как разобрать боковое зеркало

Установка зеркала заднего вида

Для правильной установки боковых зеркал на ваш автомобиль просто повторите в противоположной последовательности пункты, которые описаны в разделе «Как снять зеркало бокового вида».

Больше интересных статтей

Поделиться с друзьями:

✅ Как разобрать зеркало бокового вида

Как разобрать боковое зеркало? 4 способа

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео Существует множество причин для возникновения вопроса: как разобрать боковое зеркало? Причины, наиболее часто возникающие с зеркалами – это мелкие дорожные происшествия, желание перекрасить и так далее. Чтобы провести ремонт зеркала для начала его необходимо снять с машины, а только потом разбирать.

При нехватке опыта, зеркало можно очень легко повредить, а это приведет к покупке нового. Но может возникнуть следующий вопрос: ведь машин очень много и на них эти устройства отличаются, так они могут быть оснащенные механическим и электрическим приводом, складывающиеся и другие. Поэтому в статье будут приведены несколько общих моментов по снятию зеркала с автомобиля.

Содержание

Снятие зеркального устройства с автомобиля

Как разобрать боковое зеркало? Сначала нужно снять зеркало с авто, а уже потом заняться разборкой. Если устройство оснащено механическим приводом, то на первоначальном этапе необходимо снять скобу, выполняющую роль стопора. Она располагается на регулировочном механизме.

Затем отвинчиваем несколько винтов, которыми оно крепятся к кузову машины, и после этого снимаем. Если это электроприводное зеркало, вначале нужно снять клеммы с аккумулятора. После этого разъединяем контакты, идущие на привод устройства, и также выкручиваем пару винтов и снимаем зеркало с кузова.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Поэтапная разборка зеркала

Теперь зеркало у Вас в руках и с ним можно дальше работать. Вообще, существует несколько способов по разборке зеркал. Первый способ, требующий только плоскую отвертку, реализуется следующим образом:

Немного надавливаем на зеркало с обратной стороны, отщелкиваем его плоской отвёрткой. Операцию проводим аккуратно без особых усилий и резких движений. Если давить на один край зеркала, то его можно повредить или сломать, равномерно распределяйте усилие. Чтобы избежать царапин, на отвертку намотайте изоленту или работайте ею через салфетку или тряпку.

Второй способ

Надавливаем на верхний край зеркала, без особого усилия. Подсовываем отвертку на поднявшийся край и выщёлкиваем крючки. Зеркальный элемент должен сняться.

Третий способ

Ударить массивной частью автомобильного зеркала об твердую поверхность, только не слишком сильно. При достаточном усилии размыкаются внутренние пазы и зеркало вылетает. Но тут нужно быть очень аккуратным, чтобы случайно не разбить.

Снятие крепления к кузову, проводится так: снимаем пружинку и отвинчиваем тягу регулировки с крепящейся стороны. Все сборочные работы по зеркалам, если все прошло без повреждений, проводятся в обратном порядке.

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Последний способ

Снимаем прорезиненные накладки. Отвинчиваем несколько винтов регулирующих положение зеркала. Перед дальнейшей разборкой зарисовываем (запоминаем) положение и цвета тросиков, так как каждый из них работает в определенном направлении и выполняет свою функцию.

Потом на нижней части зеркала откручиваем несколько винтов. Вытягиваем стекло (одним из способов указанных выше). Под отражающим элементом будет расположено около четырех винтов, откручиваем их.

Заключение

Самым простым способом снятия бокового зеркального устройства и его разборки является поездка в автосервис. Но данный вид работы лучше сделать самому, чем платить деньги специалисту. Мы описали методику: как разобрать боковое зеркало. Выбирайте одним из 4-х способов. Не стесняйтесь делать все своими руками.

Как снять и разобрать боковое зеркало заднего вида

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Зеркала заднего вида – неотъемлемый атрибут любого автомобиля. Они могут отличаться по размерам, формам и функциональности, но все они предназначены для одного – чтобы водитель мог контролировать ситуацию вокруг своего автомобиля.

Довольно распространенной проблемой является поломка боковых зеркал заднего вида. Часто это происходит на стоянке. Когда водителя нет рядом, паркующийся «сосед» может случайно сбить зеркало заднего вида, при повреждении которого его потребуется его снимать и устанавливать на его место новое. Но это не единственная ситуация, когда может потребоваться снять боковое зеркало автомобиля. Например, такую работу предстоит выполнить при желании его перекрасить или просто заменить.

Рассмотрим в рамках данной статьи, как снять и заменить боковое зеркало заднего вида на автомобиле.

Обратите внимание: В инструкциях ниже будут приведены общие советы по демонтажу зеркала. В зависимости от модели автомобиля и конструкции зеркала, инструкция может немного отличаться.

Как снять боковое зеркало заднего вида

Боковое зеркало заднего вида в современном автомобиле – это настоящий «гаджет», в который встроены различные дополнительные аксессуары. Среди них: повторители поворотов, светодиоды, элементы подогрева и прочее. Соответственно, перед тем как переходить к снятию зеркала, нужно сбросить минусовую клемму с аккумуляторной батареи, чтобы свести к минимуму риск возникновения короткого замыкания в процессе работы.

После этого переходите непосредственно к демонтажу зеркала по следующей схеме:

  1. Откройте дверь автомобиля;
  2. Снимите ручку изменения угла зеркала. Чаще всего для этого достаточно ее потянуть на себя, после чего она выйдет из пазов и снимется. Но на некоторых моделях автомобилей это может происходить иначе, например, ее может потребоваться выкрутить против часовой стрелки или сперва снять болты-крепления;

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

  • Следом открутите болты от механизма поворота зеркала. Он также закреплен на болтах, чаще всего их 2 или 3. Обязательно сфотографируйте расположение разноцветных тросов, которые идут от поворотного механизма к зеркалу, чтобы запомнить их расположение и ничего не напутать при сборке.
  • Важно: Если положение боковых зеркал регулируется при помощи электрического привода, также потребуется отключить соответствующие провода.

    Как разобрать боковое зеркало автомобиля

    Разбор бокового зеркала подразумевает снятие непосредственно зеркального элемента, который находится в пластиковом корпусе. Это необходимо, если зеркальный элемент разбился, требуется перекрасить пластиковый элемент или произвести какие-то другие манипуляции с этими деталями отдельно друг от друга.

    Закреплен зеркальный элемент в корпусе зеркала при помощи нескольких пластмассовых защелок, которые расположены с обратной его стороны. Чаще всего таких защелок около 8 штук, по 2-3 с каждой стороны. Рекомендуем действовать следующим образом, чтобы вытащить зеркало из корпуса и при этом не повредить ни один из элементов:

    1. Поскольку защелки пластиковые, имеет смысл их немного разогреть, чтобы они были более податливые к деформации. Для этого можно воспользоваться обычным бытовым феном. Направьте его на 3-4 минуты на стекло, желательно равномерно распределив тепло по всем краям зеркала.
      Важно: Не используйте для этой работы строительный фен, поскольку его температура может превышать температуру плавления пластика, вследствие чего деформируются и испортятся крепления и корпус боковых зеркал;
    2. Когда защелки стали более мягкими, можно переходить непосредственно к процессу снятия зеркала. Для этого рекомендуем взять пластиковые лопатки (которые часто используются в сервисах по ремонту мобильной техники). Если таковой лопатки нет, можно использовать обычную плоскую отвертку, но перед этим желательно обмотать изолентой ее железную часть, чтобы случайно не поцарапать зеркало и корпус. Также обзаведитесь небольшим кусочком мягкой ткани;
    3. После этого подложите мягкий кусочек ткани к пластмассовой части корпуса в месте, где вы будете просовывать лопатки или отвертки. После этого вставьте инструмент, тем самым сдвинув зеркало;

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    В зависимости от модели автомобиля и используемого зеркала, пространство под зеркальным элементом может быть пустым или наполненным различными компонентами. Их демонтаж при необходимости не должен вызвать сложностей.

    SmotriAvto

    Ваша машина в надежных руках!

    Как правильно разобрать боковое зеркало заднего вида?

    Зеркало заднего вида необходимо каждому автомобилю. Они не бывают одинаковыми на разных моделях машин, но выполняют единственную функцию – расширяют кругозор водителя.

    К сожалению, частой проблемой становится поломка этих элементов автомобиля. Наиболее уязвима эта часть машины на автостоянке. Любой «сосед» может случайно сбить зеркало. К сожалению, при поломке такого рода выход только один – снять поврежденную часть и установить вместо нее новую. Однако, такая печальная ситуация не единственный повод для смены зеркала. Этот навык потребуется и при перекраске авто или если зеркальная поверхность поцарапана или треснула.

    Боковое зеркало заднего вида

    Как снять боковое зеркало заднего вида своими руками

    Этот аксессуар не настолько прост, как кажется. Чаще всего, в него встроены различные устройства. Например: повторители поворотов, светодиоиды, детали подогрева. По этой причине перед снятием зеркала необходимо сбросить отрицательный заряд с аккумулятора. Это нужно для того что бы минимизировать вероятность появления короткого замыкания во время проведения работ.

    замена бокового зеркала заднего вида

    Инструменты, которые потребуются для данного ремонта найдутся в каждом гараже. К ним относятся: набор отверток разного размера, бытовой фен, пластиковая лопатка, изолента, небольшой кусок мягкой ткани, гаечный ключ. Кроме того пригодится внимание к деталям, осторожность и желание сделать все правильно.

    Процесс снятия. После того как с аккумулятора автомобиля сброшен отрицательный заряд. Можно приступить к демонтажу. Для этого нужно открыть дверь автомобиля, снять ручку изменения угла зеркала.

    Процесс снятия ручки изменения угла различается на отдельных моделях автомобилей. Например, на некоторых достаточно потянуть ручку на себя для того что бы она вышла из пазов. На других моделях ее придется выкручивать против часовой стрелки или, перед тем как снять, нужно будет выкрутить болты, на которых она держится.

    Для того, что бы снять зеркало, нужно найти болты, которые удерживают его. Как правило, они находятся под декоративной подкладкой и расположены так, что бы их не было видно. Декоративный скрывающий элемент нужно снять. Часто вместе в ней снимается резиновая прокладка. Важно не потерять ее по причине того, что эти элементы не продаются в магазинах отдельно, кроме некоторых исключений. Когда скрывающая накладка снята, болты хорошо видны. Их нужно открутить кроме того, во избежание путаницы при сборке, лучше всего сфотографировать местоположение разноцветных проводов.

    Как разобрать боковое зеркало заднего вида

    Это потребуется если, например, зеркальный элемент разбился и его нужно заменить. Он закреплен в корпусе пластмассовыми защелками. Как правило, они находятся с обратной стороны от зеркальной поверхности. Количество данных креплений отличается на различных моделях автомобилей. Для того что бы пластиковые крепления стали более управляемыми, нужно их подогреть. В этом может помочь обычный фен. Струю теплого воздуха нужно направлять на всю поверхность стекла. Обычно хватает пары минут. Кроме обычного, бытового фена существует и строительный. Однако, данную операцию лучше не проводить с его помощью. Дело в том, что последний может разогреть пластик до температуры плавления и повредить крепления.

    Когда защелки из-за тепла становятся более мягкими, нужно взять пластиковые лопатки или плоскую отвертку. Использовать металлический предмет, нужно предельно аккуратно он может поцарапать стекло или корпус. Методом рычага нужно выковырять зеркало с креплений.
    пластиковые крепления – не единственное, что связывает зеркало с корпусом. Кроме них может быть клей или провода. Нужно отсоединить все лишние элементы.

    Ставить зеркальную поверхность обратно намного проще – нужно всего лишь совместить защелки в нужном порядке и надавить на поверхность зеркала.

    Полезные советы

    Под лопатку или отвертку нужно подложить небольшой лоскут мягкой ткани, это поможет избежать повреждения внешней части зеркала.

    При снятии зеркальной поверхности с креплений отверткой, ее нужно замотать изолентой. Так снижается риск повреждения остальных элементов.

    боковое зеркало заднего вида

    Если зеркало крепилось и на клей в том числе, необходимо вернуть этот слой. Важно использовать правильный, подходящий клей. Для этих целей существует три разновидности: химически отвердаемые, светоотвердаемые, эпоксидные составы. Последний подействует как надо только в том случае, если хорошо просохнет. Иными словами, деталь должна быть прижата в нужном состоянии на протяжении десяти часов. Светоотверждаемые клеевые смеси должны подвергаться воздействию ультрафиолета. Для него потребуется лампа, солнечного света недостаточно. Отлично подойдет клеевая смесь, обладающая способностью отвердевать при помощи химических процессов.

    Ни в коем случае нельзя использовать обычный суперлей и клейкую ленту. Эти средства не обладают нужными свойствами, и зеркало со временем обязательно упадет.

    Замена зеркала заднего вида: как снять и разобрать

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Всем привет! Думаю, есть множество разных причин, из-за которых водителю может потребоваться замена зеркала заднего вида. У кого-то треснуло стекло, у других сломался сам корпус. Либо автовладелец просто захотел поставить более современную конструкцию или затонировать стекло. А может у вас перегорели лампочки в зеркале, и потому придется сначала все разобрать, и собрать заново.

    Сейчас существует множество вариантов новых стекол, которые приходят на смену штатного зеркала. Та же функция камеры заднего вида, подогрев или монитор может оказаться совсем не лишней в автомобиле.

    Суть вы уловили. Нам нужно снять, разобрать и обратно установить зеркало. Какое именно? Логичный вопрос. Процедуры могут касаться как наружного зеркала, так и того, что находится в салоне. Соответственно мы поговорим отдельно на тему левого и правого бокового зеркала, а также внутреннего салонного.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Демонтаж

    Вы решили своими руками провести демонтажные работы с последующей обратной установкой. Вопрос теперь только в том, как снять и как разобрать элемент, чтобы потом безо всяких рисков все вернуть на свои места. Будет в промежутке проводиться замена стекла или другая процедура, зависит от конкретной ситуации.

    Чтобы провести демонтажные работы, вам нужно взять:

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    • фигурную отвертку;
    • плоскую отвертку;
    • гаечный ключ под размер крепежей;
    • фен;
    • обезжириватель;
    • ветошь;
    • качественный клей;
    • немного свободного времени;
    • чистый гараж;
    • хорошее настроение.

    Добавьте к этому набору инструментов пару умелых рук, и все пройдет великолепно.

    Как вы понимаете, задние и внутренние зеркала снимаются по-разному.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Работа в салоне

    Начнем с салонной конструкции. Тут многое зависит от того, с каким именно автомобилем вы работаете.

    Автопроизводители используют разные системы крепления. Потому отталкивайтесь от конкретной ситуации. Так, к примеру, разные крепежи используются на таких авто как:

    • Део Ланос;
    • ВАЗ 2110;
    • Нива Шевроле;
    • Форд Фокус;
    • Рено Логан;
    • Шевроле Круз;
    • Лада Приора;
    • Лада Калина;
    • Хендай Солярис и пр.

    Все же в основном самостоятельно такую работу проделывают владельцы недорогих машин.

    И тут вы можете столкнуться скорее с клеем и присосками, либо же с болтами и саморезами. Это наиболее распространенные методы монтажа.

    На отечественных авто в основном идут болты. А потому снять конструкцию будет легко. Снимается заглушка, берется ключ и откручивается крепеж.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Но бывают и приклеенные кронштейны к стеклу. Тут сначала придется разобраться, реально ли вообще разделить крепежный элемент со стеклом. Чаще всего конструкторы используют фиксаторы или поворотные механизмы. При отсутствии такой возможности придется снимать не только кронштейн, но и само лобовое стекло. Клей удерживает элемент очень плотно, а потому повредить лобовушку не составит большого труда.

    Загляните в руководство по эксплуатации. Там наверняка найдете подсказку, что именно делать в сложившейся ситуации. Порой лучше посетить автосервис, где специалисты сделают все аккуратно и четко.

    Демонтаж по бокам

    В салоне все понятно. Теперь нужно демонтировать конструкцию наружного зеркала. Левого или правого, тут уже роли большой не играет. Куда важнее то, какого типа конструкция используется. В боковых зеркалах есть привод. И он бывает механическим и электрическим.

    Почти любая машина конструктивно позволяет добраться до крепежей через двери. Нужно лишь снять обшивку. Опять же, смотрим в руководство для своей машины, поскольку универсальных инструкций на этот счет нет.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Если у вас механический привод, тогда:

    • Снимается стопорная скоба имеющегося регулятора;
    • Окручиваются крепежные винты с внутренней стороны двери;
    • Снимается само зеркало.

    В случае с электроприводом все несколько иначе. Вам нужно:

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    • поднять капот;
    • найти аккумулятор ;
    • снять минусовую клемму с батареи;
    • отключить колодку с проводами;
    • снять обшивку с двери;
    • открутить крепежи зеркала;
    • снять элемент;
    • порадоваться результату.

    Последний пункт особенно важен. Умейте хватить себя даже за небольшие достижения.

    Процедура разборки

    Когда конструкцию удалось снять, можно приступать к разборке. Если она требуется, конечно же. Возможно, вы нашли новое зеркало, цена которого вас полностью устраивает. Тогда этот пункт можно пропустить.

    При необходимости разобрать элемент, отталкиваемся от того, внутренний он или наружный.

    Салонное зеркало разбирается следующим образом:

    • находится место, где соединяется стекло и корпус;
    • вставляется отжим;
    • надавливается с небольшим усилием;
    • появляется щель;
    • медиатором проходимся по всей длине щели;
    • корпус разделяется на 2 части;
    • убирается зеркало;
    • все остальное расположено под ним;
    • проводим необходимые работы.

    Также может потребоваться разборка автомобильного бокового зеркала. Не принципиально важно, левого или правого.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Тут задача заключается в том, чтобы снять отражающий элемент. Приготовьтесь к тому, что приведенная ниже инструкция не подойдет под конкретно ваш автомобиль. Есть машина, на которых все не совсем так. Тут уж простите, руководство не универсальное.

    Но именно следующая схема подходит для большинства авто.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    • С помощью фена прогревается зона соединения корпуса и стекла;
    • Не нагревайте до высокой температуры. Используйте бытовой фен на средней мощности;
    • Плоской отверткой разделяется корпус на 2 части;
    • Иногда требуется отогнуть клеммы;
    • Если боитесь повредить зеркало, обмотайте инструмент изолентой;
    • На некоторых авто необходимо немного прижать зеркало в центр и повести в сторону;
    • Аккуратно извлекается стекло;
    • Выкручивается винт с пластиковой рамы, если он есть;
    • Под рамой видим весь механизм;
    • Отверткой снимается сломанная конструкция, меняется на новую.

    Все, работы практически завершены. Но поскольку мы все разобрали, поменяли необходимые компоненты, теперь требуется собрать конструкцию и установить обратно на автомобиль.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Обратная сборка

    Скажу сразу, что сборка осуществляется просто в обратной последовательности проведенных ранее демонтажных работ. Потому отдельно рассказывать об этом не вижу смысла.

    С зеркалами на специальных крепежных кронштейнах все также предельно просто. Остается лишь закрутить крепеж и зафиксировать зеркало на потолке или сбоку автомобиля.

    А вот что действительно сложнее, так это клеить автомобильное зеркало. Для начала выберите подходящий состав. Бытовой суперклей или клейкая лента двухстороннего типа не подойдет. Проверено множеством автовладельцев. Лучше спросите подходящий клей в магазине автозапчастей. Если нашли, для приклеивания нужно:

    • выбрать теплый и солнечный день без высокой влажности;
    • создать в гараже температуру на уровне 25-27 градусов;
    • удалить с корпуса все загрязнения и следы старого клея;
    • немного пройтись по месту соединения наждачкой;
    • зачистить наждачкой место склейки на зеркале;
    • обезжирить все поверхности;
    • нанести на держатель клей необходимым тонким слоем;
    • распылить купленный активатор на участке крепления;
    • приложить стекло к поверхности;
    • прижать зеркало к стеклу;
    • держать столько, сколько сказал производитель клея;
    • удалить остатки использованного активатора и клея с вашего зеркала и также самого держателя;
    • поставить всю конструкцию на законное место;
    • пользоваться согласно предназначению.

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

    Ничего сложного. В этом я недавно убедился лично, когда возникла необходимость поменять треснувшее боковое зеркало.

    Думаю, и вы без особого труда справитесь. А если возникнут какие-то вопросы, просто пишите нам в комментарии. Постараемся максимально быстро вам ответить.

    Спасибо за внимание! Подписывайтесь, рассказывайте о нас своим друзьям!

    Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео Как разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + ВидеоКак разобрать зеркало: Ремонт зеркала заднего вида – как разобрать своими руками? + Видео(1 оценок, среднее: 3,00 из 5)

    Как снять боковое зеркало заднего вида

    Боковые зеркала заднего вида являются наиболее часто повреждаемыми деталями автомобильного кузова, так как выступают за основные габариты. Поэтому нередко приходится производить замену всей конструкции, если сильно не повезло, или только зеркальной пластины, что может прийти в негодность по разным причинам.

    Часто приходится снимать зеркальный элемент, когда перестает работать его подогрев. В этом случае приходится быть особо осторожным, чтобы не повредить целую и вполне пригодную отражающую пластину. Конечно же, можно обратиться в автосервис. Если же такой возможности нет по какой-либо причине, приходится самому заниматься съемом зеркала.

    Именно поэтому, многих автолюбителей интересует порядок действий, с помощью которых можно было бы снять зеркальную пластину или весь механизм, что крепится к автомобильной двери в сборе. Давайте рассмотрим некоторые способы, что могли бы помочь снять зеркало заднего вида.

    Съем зеркала бокового в сборе

    К сожалению, при нежелательных механических контактах с какими-либо предметами в большинстве случаев повреждается не только зеркальная пластина, но и другие элементы механизма. Поэтому приходится снимать все полностью с двери, с целью замены или ремонта.

    Понятно, зеркала заднего вида в зависимости от модели авто, могут различаться как по форме, так и по «начинке». Приспособления для заднего обзора могут быть оборудованы такими дополнительными опциями:

    • подогрев зеркального элемента;
    • повторитель поворота;
    • элементы тюнинга в виде встроенных светодиодов.

    Все перечисленные выше вспомогательные приспособления запитаны от бортовой электросети. Поэтому, прежде чем приступать к съему крепления бокового зеркала стоит отсоединить от аккумулятора минусовую клемму, с тем, чтобы предупредить возможность возникновения короткого замыкания.

    Следующие действия, что выполняются изнутри при обычно открытой двери, в большинстве случаев будут иметь такую последовательность:

    • Снимается рычажок поворота зеркального механизма, для чего его обычно стоит аккуратно потянуть на себя. Этот совет не универсальный, так как здесь многое будет зависеть от модели автомобиля.
    • Теперь нужно с использованием плоской отвертки снять декоративную пластиковую накладку, что закрывает крепления и механизм поворота зеркала заднего вида. Обратите внимание, здесь, скорее всего, должны быть резиновые прокладки, которые желательно не терять, так как найти в продаже их отдельно вряд ли удастся.
    • После снятия пластиковой защиты открывается доступ к трем болтам крепления, которые нужно отвернуть. Также здесь располагается привод поворота зеркала, что крепится двумя болтами. Снимая джойстик, нужно запомнить правильное расположение имеющихся здесь разноцветных тросиков, чтобы не перепутать их при сборке.

    Как снять зеркальную пластину

    Нужда в съеме самой лишь «стекляшки» может возникнуть вследствие многих причин, среди которых:

    • замена вышедших из строя элементов подогрева;
    • замена светодиодов;
    • замена лампы повторителя поворотов.

    Для этой процедуры могут понадобиться такие инструменты и приспособления:

    • одна или две плоских отвертки;
    • пластиковая или деревянная широкая лопатка;
    • лоскут мягкой ткани или изолента;
    • фен.

    Понятно, что основной задачей при выполнении подобной манипуляции является сохранение зеркальной пластины в неповрежденном состоянии, поэтому работать нужно аккуратно и не спеша. В большинстве современных моделей стеклянная деталь крепится к корпусу с помощью нескольких пластиковых защелок, каковых может быть от 4 до 8. Работа как раз и будет заключаться в том, чтобы постепенно «сорвать» отражающую пластину с креплений.

    Итак, с чего начинаем. Для того чтобы пластиковые крепления стали более мягкие и податливые, их можно разогреть. Для этого понадобится фен, но не строительный (это слишком горячо), а самый обыкновенный, бытовой. Прогревать нужно в течение 2-5 минут (в зависимости от окружающей температуры), направляя поток горячего воздуха на стекло. После разогрева, можно пробовать отсоединять зеркало от корпуса.

    Для этого делаем следующее:

    • Отражающее стекло нужно оттянуть вниз и немного к двери, что увеличит верхнюю щель между зеркалом и корпусом;
    • Теперь пригодятся лопатки или отвертки, при отсутствии первых. Чтобы сделать металлические наконечники отверток более мягкими, на них стоит намотать изоленту. Под пластиковый край корпуса, чтобы его не повредить, подкладывается мягкая (байка, фланель) ткань;
    • Лопатки или отвертки заводятся за зеркало в местах расположения верхних защелок (после того, как стекло оттягивается вниз, крепления становятся видны). Теперь нужно аккуратно тянуть за рычаги по направлению к собственному поясу;
    • После того, как зеркальная пластина освободится от верхних креплений, она станет намного свободнее смещаться, что даст возможность завести за ее верхний край пальцы руки и уже с их помощью освободить нижние защелки и извлечь отражающую пластину;
    • После снятия стеклянной пластины открывается доступ к оптическим элементам, подлежащим замене, а также к системе подогрева зеркала заднего вида. Дальнейшие действия напрямую зависят от модели автомобиля, так как устройства, скрывающиеся за отражающей пластиной, могут иметь самые разные конструктивные особенности.

    Ставить зеркало на место всегда намного проще. Греть здесь ничего не нужно. Стоит правильно совместить защелки, что обычно труда не составляет и с усилием надавить на отражающую пластину.

    Вот мы и разобрались, как с помощью нехитрых инструментов можно снять зеркальную пластину, а также отделить все устройство в сборе от двери. Как видите, сложного нет ничего, хотя, не имея опыта, повозиться немного придется.

    Источники:

    http://autoflit.ru/875-kak-razobrat-bokovoe-zerkalo-4-sposoba.html
    http://okeydrive.ru/kak-snyat-i-razobrat-bokovoe-zerkalo-zadnego-vida/
    http://smotriavto.ru/obsluzhivanie-i-remont/bokovoe-zerkalo-zadnego-vida.html
    http://pricep-vlg.ru/remont-svoimi-rukami/zamena-zerkala-zadnego-vida/
    http://zen.yandex.ru/media/id/595e22991410c35451a5c9ba/59dc659b8c8be3e16854f8b5

    Как разобрать автомобильное зеркало - разборка бокового зеркала

    Причин для разбора бокового автомобильного зеркала много. Это может быть желание покрасить его, или же привести в порядок после того, как его зацепил какой-нибудь лихач. Как разобрать автомобильное зеркало, а перед этим как быстро и легко его снять, интересует многих автолюбителей. От неумелых движений автомобильное зеркало может полностью придти в негодность и тогда будет необходима покупка нового, и как результат, последует установка зеркала в автосервисе.

    Но марок и тем более моделей автомобилей много, также как и зеркал для них. Также много и разновидностей зеркал – с электроприводом, складывающиеся, с элементами поворотов, и так далее. Самое главное, как снять, чтобы не повредить. Ниже приведены общие действия по разбору бокового автомобильного зеркала.

    Снятие зеркала

    Сначала демонтируем

    Естественно, что удобнее будет разбирать снятое с автомобиля зеркало, поэтому его следует снять. Что для этого нужно?

    Снятие зеркала с механическим приводом. Для начала следует снять стопорную скобу регулятора зеркала, открутить три винта, которые крепят зеркало к каркасу двери, и после этого снять само зеркало.

    Снятие зеркала с электроприводом. Первое, что нужно сделать – это отсоединить минусовую клемму от аккумуляторной батареи. Далее нужно разъединить колодку с проводами электропривода, вывернуть три винта крепления зеркала к двери и снять его.

    Разборка зеркала

    Пример разборки

    Разобрать автомобильное зеркало можно несколькими способами.

    Первый способ

    При помощи какого-либо изогнутого предмета или отвертки отщелкнуть зеркало, аккуратно надавливая на него изнутри. Попытка отщелкнуть зеркало с краю может привести к его повреждению. Некоторые автолюбители применяют для снятия зеркального элемента самые разнообразные предметы. Это могут быть даже всевозможные кухонные лопаточки. Некоторые обматывают край лопаточки изолентой, чтобы не повредить, вернее, не поцарапать зеркальную поверхность. Другие используют одну жесткую лопатку – для фиксации щели, а вторую более мягкую, чтобы продеть ее в образовавшуюся щель.

    Второй способ

    Для того чтобы извлечь зеркальный элемент следует резко ударить корпусом по мягкому предмету – это может быть все, что угодно. Для того чтобы отсоединить сам корпус зеркала от треугольного крепления нужно снять пружину, открутить регулировочную тягу и снять штифт. Сборка и установка зеркала осуществляется, как правило, в обратной последовательности.

    Детальный и универсальный способ

    Универсальный способ

    В салоне автомобиля нужно отщелкнуть пластмассовую накладку, которая закрывает винты крепления зеркала. После снятия накладки следует открутить три винта, которые держат зеркало, и снять его. После этого нужно аккуратно снять резиновые прокладки –

    Если резиновые прокладки повредить, то купить новые будет очень проблематично, они редко продаются по отдельности.

    Теперь следует открутить два винта крепления джойстика регулировки зеркала. Разбор самих джойстиков – процедура несложная, нужно просто внимательно запомнить положение тросиков и цвет, так как разный цвет отвечает за свою регулировку. Далее нужно снять три винта, которые расположены на нижнем пластиковом уголке – он больше всего подвержен повреждениям при эксплуатации автомобиля. После этого нужно снять и его. Как снимать зеркальный элемент, уже было описано выше. После снятия зеркального элемента нужно открутить четыре винта и снять все остальное.

    Сажаем на силиконовый клей

    Проще всего, конечно, попросить знакомого мастера или отправить автомобиль в автосервис, если требуется замена зеркала или его покраска. Но большинство владельцев привыкли ремонтировать свою машину сами – ведь это значительная экономия денег.

    Видео

    Как разобрать боковое зеркало на ВАЗ 2110 смотрите в следующем видеоролике:

    Как разобрать зеркало бокового обзора

    от Zyon Silket

    Зеркало заднего вида от itsallgood с Fotolia.com

    Боковые зеркала заднего вида на большинстве автомобилей последних моделей сконструированы таким же образом. Корпус зеркала закрепляется болтами через дверцу, двигатель зеркала устанавливается внутри корпуса, а линза зеркала крепится к двигателю. Чтобы разобрать зеркало, вы должны следовать логическому процессу удаления каждой части. Тем самым вы сделаете задачу быстрее и проще.

    Шаг 1

    Найдите съемную панель для жгута проводов зеркала и крепежных гаек. Панель обычно имеет треугольную форму и устанавливается внутри дверной коробки, прямо напротив места, где корпус зеркала прикручивается болтами к внешней стороне двери. Руками снимите крышку с внутренней дверной панели.

    Шаг 2

    Отсоедините жгут, который соединяет электродвигатель зеркала с электрической системой автомобиля. Если ваше зеркало не запитано, пропустите этот шаг.

    Шаг 3

    Снимите три гайки, которые крепятся к стойкам зеркала с помощью торца и трещотки. При снятии третьей гайки возьмитесь за корпус зеркала одной рукой, чтобы оно не упало на землю.

    Шаг 4

    Вставьте правую сторону линзы зеркала в корпус, если вы разбираете зеркало водителя. Если вы разбираете зеркало пассажира, вставьте левую сторону линзы зеркала в корпус.

    Шаг 5

    Снимите линзу зеркала с крепления зеркала или двигателя зеркала.Объектив прикрепляется к любому из них. Вы ничего не повредите, сняв линзу.

    Выверните винты, которыми мотор зеркала крепится внутри корпуса зеркала. В двигателе используются винты Torx, поэтому вам понадобится отвертка Torx. Вытащите мотор зеркала из корпуса. Если ваше зеркало не запитано, пропустите этот шаг.

    Вещи, которые вам понадобятся
    • Набор головок
    • Отвертка Torx
    Ссылки
    • "Chevrolet S10, GMC Sonoma 1994-2004, Chevy Blazer, GMC Jimmy 1995-2004, Olds Bravada, Isuzu Hombre 1996-2001 Руководство по ремонту" ; Роберт Мэддокс, Джон Х.Хейнс; 2005
    • "Hyundai Sonata 2.4L Four-Cylinder, 2.5L V6, 2.7L V6, 3.3L V6 Repair Manual 1999-2008"; Тим Имхофф, Джон Х. Хейнс; 2008
    Еще статьи
    .

    Как: Снять и разобрать зеркала бокового вида

    Я знаю, что не всем нравится внешний вид окрашенных боковых зеркал, но для тех из вас, кто любит, вот хороший шаг за шагом, как это сделать. Мне потребовалось около 10 человек, чтобы разобрать это и собрать обратно. Удачи.

    Необходимые инструменты:
    Удлиненный торцевой ключ на 10 мм или короткий с удлинителем
    Маленькая отвертка с плоской головкой
    Трещотка
    Насадка T-25
    Насадка Ph4
    Отвертка

    Снимите крышку внутреннего зеркала бокового вида, потянув за дверь:

    Используйте плоскую головку, чтобы открыть два винта с крестообразным шлицем в дверной панели:


    Снимите электронную панель, потянув ее спереди, а затем вперед и вверх:


    Снимите пластиковую скобу, нажав на по центру, затем вытащите его:

    Отсоедините жгут проводов и адаптер от зеркала бокового обзора:


    Используйте плоскую головку в нижней части зеркала класса, чтобы освободить два зажима, затем потяните зеркало вниз и наружу:

    Используйте торцевой ключ на 10 мм и трещотку, чтобы открутить 3 болта крепления зеркала к двери:

    Используйте головку Philips, чтобы открутить один винт, удерживающий пластиковую защиту на месте: 9001 1


    Используйте плоскую головку, чтобы снять пластиковую крышку в нижней части зеркала, затем удалите 3 болта T-25:


    Осторожно отделите основание от крышки и снимите один болт T-25, удерживающий металлическую деталь на месте:


    Используйте головку Philips, чтобы открутить 1 винт в нижней части крышки:

    Используйте головку Philips, чтобы открутить 3 винта внутри крышки и снять механизм:


    DONE!
    Повторите шаги со стороны водителя для тех же результатов.
    Чтобы собрать все, выполните шаги в обратном порядке.

    .

    Как разобрать или сломать большой проекционный телевизор

    Введение

    У вас есть большой проекционный телевизор, от которого вы хотите избавиться? Эта инструкция даст вам руководство о том, как разбить и разобрать проекционный телевизор на удобные части для утилизации на свалке или на свалке, где части и компоненты могут подвергнуться дальнейшему разложению и получить возможность вторичной переработки.

    В этой статье с фотографиями в качестве модели используется 50-дюймовый проекционный телевизор Toshiba 50H82.У этого телевизора были проблемы с качеством изображения, и ремонт стоил почти столько же, сколько современные телевизоры с плоским экраном. Большие проекционные телевизоры громоздкие и тяжелые. Избавление от них может оказаться дорогостоящим, потому что новые телевизоры высокой четкости (HDTV) дешевы, и никому больше не нужны массивные проекционные телевизоры. Эти звери занимают слишком много места. (См. Рис. 1)

    Разборка телевизора Обзор

    На мой взгляд, сломать Toshiba было несложно. Дизайн был удобен для внутреннего доступа. Однако корпус вокруг основных компонентов был приклеен.Но у меня есть решение для разрушения.

    Современные телевизоры, в которых используются ЖК- или светодиодные технологии, очень легкие. Несмотря на то, что я купил 50-дюймовый телевизор со светодиодной подсветкой, и кто-то помог мне, мне действительно не понадобилась помощь. Коробка большая, но для переноски коробки было два ремня. Я не настолько силен, но я мог без проблем поднимать коробку и перемещать ее.

    В старых телевизорах для передачи видео использовались электронно-лучевые трубки (ЭЛТ), а также были большие телевизоры с ЭЛТ, обеспечивающие размер экрана до 36 дюймов.Однако появились новые технологии, поддерживающие даже большие размеры экрана, чтобы обеспечить просмотр фильмов на большом экране. Одной из технологий, которая стала популярной в конце 90-х - начале 2000-х, были проекционные телевизоры. На рынке было два типа проекционных телевизоров: передние и задние. Телевизор с обратной проекцией больше похож на стандартный телевизор.

    Телевизор с обратной проекцией содержит красный, зеленый и синий (RGB) проектор, который выводит изображение на заднюю панель телевизора. Этот проектор может быть CRT, LCD или DLP.В модели Toshiba 50H82 используются проекторы CRT. На задней панели телевизора находится зеркало, которое принимает изображение, которое объединяет цвета RGB в любой цвет из исходного источника фильма (с кабеля, спутника, диска и т. Д.). Изображение, которое проецируется на заднее зеркало, - это то, что зритель видит на переднем экране.

    Подготовка

    Сначала переместите проекционный телевизор в такое место, где можно испачкаться и испачкаться. Сначала я использовал гостиную, чтобы просто удалить все тяжелые части, прежде чем переместить ее в зону окончательной разборки.В этом случае я использовал свой гараж.

    Соберите все инструменты, необходимые для открытия корпуса и удаления таких компонентов, как большие печатные платы. В Toshiba 50H82 было много маленьких винтов с прорезями. Я использовал аккумуляторную дрель с насадкой, чтобы удалить их.

    Обращайте внимание на любые незакрепленные детали, такие как винты или мусор, вылетающие из-за грубой силы во время работы.

    Снимите заднюю панель

    Я начал работу за телевизором. Есть панель для доступа к большой основной плате.Отвинтите болты или винты и снимите панель. (См. Рис. 2)

    Отсоедините шнур питания

    Соединение шнура питания было недоступно из-за того, что задняя панель мешала. Когда задняя панель снята, можно увидеть, что шнур питания подключен к основной плате. Отключите, чтобы убрать шнур. (См. Рис. 3)

    Ослабьте основную печатную плату (PCB)

    Найдите все винты, которыми основная плата крепится к основанию телевизора. Отвинчивайте их все, пока не обнаружите, что основная плата болтается.Как только плата отсоединится, можно начинать отключать все провода. (См. Рис. 4)

    Отсоедините все кабели и провода от печатной платы

    Обратите внимание на рисунки (рис. 5a и 5b), что к основной плате подключено несколько кабелей и проводов. Вы можете просто отрезать их кусачками или ножницами или отсоединить вручную. Я начал отключение вручную на случай, если кто-то снова захочет собрать телевизор. После того, как я наткнулся на некоторые разъемы, которые, кажется, невозможно удалить, я сразу их отрезал.

    Я представляю, как какой-то мусорщик пытается собрать этот телевизор, поэтому я подумал, что упростлю его сборку. К сожалению, разъемы сильно застряли, и терпение было на исходе.

    Отложите печатную плату в сторону

    После отделения кабелей от платы вы можете отложить ее в сторону для работы над следующим шагом. (См. Рис. 6). Как видите, он довольно большой для печатной платы.

    Снимите переднюю панель

    Для следующего шага я открыл переднюю нижнюю панель. Пришлось поддеть эту крышку сбоку отверткой.Как только я освободил одну область, я смог отделить панель от телевизора. (См. Рис.7)

    Удаление средней панели

    В середине была еще одна панель для доступа к проекторам RGB. Отвинтите и снимите эту крышку, чтобы открыть проекционную систему и связанные с ней печатные платы. (См. Рис. 8a и 8b)

    Снимите передний экран, часть 1

    Нам нужно будет снять проекторы RGB сверху. Однако мешает большой передний экран, и его необходимо удалить.Убедитесь, что большая пластиковая деталь, удерживающая экран, откручена снизу.

    Этот большой экран выдвигается для снятия. Есть четыре «крючка», которые удерживают экран на месте. (См. Рис.9)

    Снимите передний экран, часть 2

    Возьмитесь за пластиковую деталь снизу и поднимите. Экран большой, но не тяжелый. Отложите экран в сторону. Вы увидите огромную зону для проецирования изображения на большое зеркало на внутренней стороне телевизора. (См. Рис.10)

    Отвинтите проектор RGB

    Найдите винты, которые удерживают блок проектора красный, зеленый, синий (RGB) сверху.(См. Рис. 11). Отвинтите проекционную систему и убедитесь, что к остальной части телевизора не подключены провода. Если есть какие-либо подключенные провода, отсоедините или отрежьте.

    Снимите узел проектора RGB

    Узел проектора RGB был самой тяжелой деталью, кроме большого корпуса телевизора. (См. Рис. 12.) Положите этот кусок в коробку, потому что у него много острых краев, которые могут поранить вас. Уберите коробку и проектор в сборе.

    Снимите динамики

    Левый и правый динамики удерживаются по 4 винта с каждой стороны.Снимите динамики, чтобы осветить телевизор. (Рис 12.5)

    Разбивка корпуса

    Даже после снятия основной печатной платы, переднего экрана, проекционного блока RGB и динамиков полый телевизор все равно тяжелый и очень громоздкий, чтобы поместить его в небольшой грузовик. Однако телевизор легче перемещать. Теперь вы можете поместить большой телевизор в большой грузовик или фургон и избавиться от него.

    Теперь у вас есть возможность дополнительно разобрать корпус телевизора, чтобы транспортировать его в небольшом внедорожнике или автомобиле.

    Проблема с остальной частью телевизора Toshiba 50H82 в том, что нет других участков, которые нужно откручивать. Остальные кусочки склеиваем. Чтобы разбить остальное, понадобится грубая сила, но придется иметь дело с большим стеклянным зеркалом.

    Зеркало выдвигается вверх, но верхняя часть телевизора приклеена и мешает. Я взял большой молоток, чтобы отделить левую и правую стороны от телевизора. Молоток, который я использовал, не подходит для удаления гвоздей с другой стороны инструмента.Этот молоток слишком слаб. Я использовал молоток, похожий на маленькую кувалду вроде той, что использует Тор. (См. Рис.13)

    Remove Mirrow

    Сняв верхнюю часть, я смог выдвинуть большое зеркало и отложить его в сторону. (См. Рис.14)

    Предупреждение: это стекло. Будьте осторожны при обращении!

    Разрушение корпуса еще больше

    Я начал удалять левую и правую стороны молотком. После удаления еще нескольких странных частей ДСП, все, что осталось, это кусок, похожий на шкаф или стол на колесах.(См. Рисунки 15 и 16)

    Идеи по переработке

    Сделав большие деревянные части достаточно маленькими, чтобы поместиться в вашем фургоне или грузовике, вы можете аккуратно сложить их в машину и перевезти на местную свалку.

    При желании древесные отходы ДСП можно повторно использовать для изготовления мебели. Корпус телевизора можно превратить в стол или шкаф для нового телевизора.

    Эпилог

    50-дюймовый телевизор с обратной проекцией Toshiba 50H82 имеет сентиментальную ценность.Я купил этот телевизор примерно в 2002 году, когда родился мой второй ребенок, и знал, что буду больше заботиться о нем дома. Большой телевизор с высокой четкостью изображения делает развлечение детей и гостей более увлекательным.

    Десять лет спустя видео стало расплываться. Я больше не мог играть в консольные игры, такие как Nintendo Wii и Xbox 360. Это будет стоить примерно 100 долларов, если технический специалист приедет на дом для устранения неполадок.

    Оставить телевизор-голиаф на обочине - просто бельмо на глазу.С относительно дешевыми телевизорами высокой четкости зачем кому-то нужен старый проекционный телевизор, который не работает должным образом?

    Прощай, телевизор с большим экраном. Вы хорошо справились со своей задачей, но на смену пришли новые технологии. Я имею в виду, что некоторые новые телевизоры больше не имеют даже старых компонентных разъемов RCA или S-Video. Разъемы HDMI взяли верх. Заставляет меня задаться вопросом, что принесут следующие десять лет в отношении телевизионных технологий.

    .

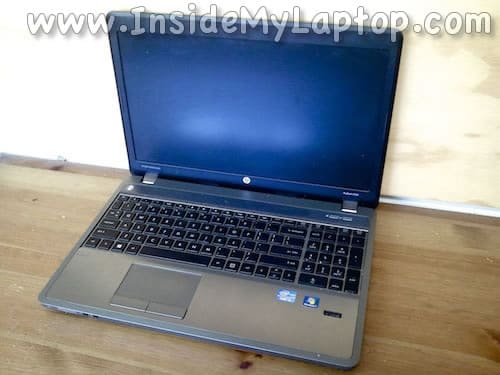

    Как разобрать HP ProBook 4540s - Внутри моего ноутбука

    HP ProBook 4540s disassembly

    Следуя приведенным ниже инструкциям, вы сможете разобрать HP ProBook 4540s.

    Также это руководство будет работать для моделей HP ProBook 4440s и 4441s.

    Я покажу, как открыть корпус и получить доступ к наиболее важным внутренним компонентам.

    Перед началом убедитесь, что ноутбук выключен.

    ШАГ 1.

    Сдвиньте две защелки друг к другу, чтобы разблокировать аккумулятор.

    Поднимите и извлеките аккумулятор.

    Сменный аккумулятор можно найти здесь: https://ebay.to/39m7XHM

    Remove battery

    ШАГ 2.

    Сдвиньте те же защелки по направлению друг к другу, чтобы разблокировать нижнюю крышку.

    Unlock bottom cover

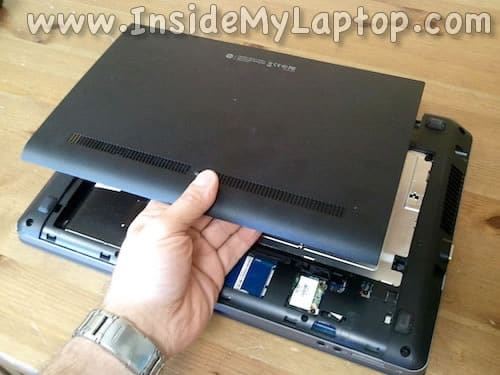

    ШАГ 3.

    Снимите крышку.

    Remove bottom cover

    Прежде чем удалять что-либо еще, я покажу, как снимать клавиатуру.

    Я начну удалять компоненты, расположенные внизу, на шаге 11.

    ШАГ 4.

    Удалите три винта, которыми крепится клавиатура.

    Remove keyboard screws

    ШАГ 5.

    Сдвиньте клавиатуру к сенсорной панели примерно на 3 миллиметра.

    Это освободит 5 выступов, фиксирующих клавиатуру сверху.

    Slide keyboard

    ШАГ 6.

    Поднимите верхнюю часть клавиатуры, как показано на следующем рисунке.

    Lift up keyboard

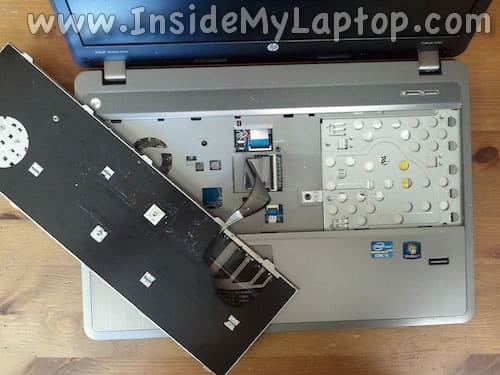

    ШАГ 7.

    Переверните клавиатуру и поместите ее на верхнюю крышку.

    В следующих двух шагах я объясню, как разблокировать разъем и отсоединить кабель.

    Access keyboard connector

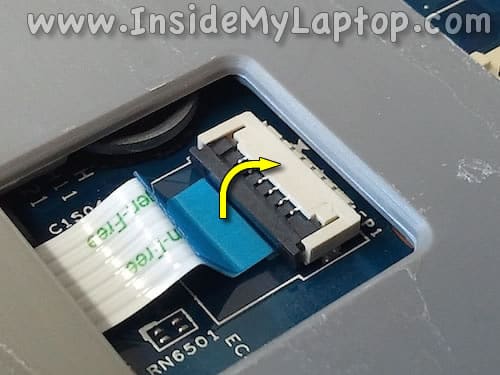

    ШАГ 8.

    Поднимите ногтем левую сторону держателя кабеля.

    Фиксатор откроется под углом 90 градусов.

    Unlock keyboard connector

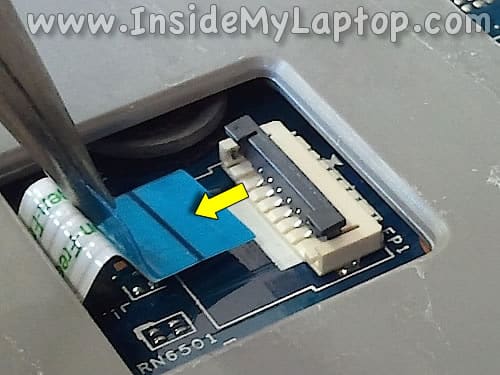

    ШАГ 9.

    После разблокировки разъема можно вытащить кабель.

    Remove keyboard cable

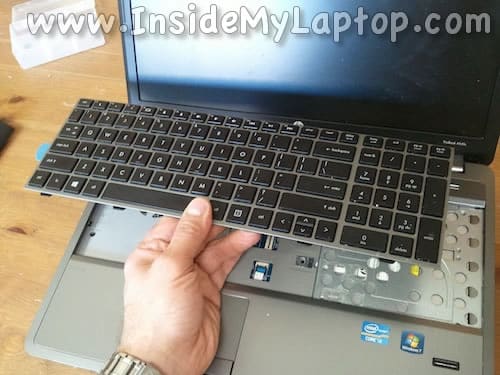

    ШАГ 10.

    Снимите клавиатуру.

    Запасная клавиатура доступна здесь: https://ebay.to/38oaOQJ

    Remove keyboard

    Теперь давайте удалим компоненты, расположенные в нижней части ноутбука.

    ШАГ 11.

    Выверните четыре винта, которыми крепится жесткий диск в сборе.

    Hard drive screws

    ШАГ 12.

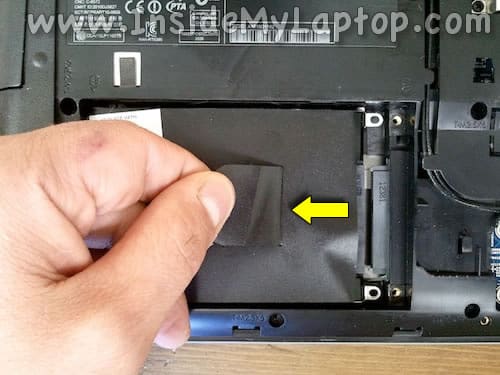

    Потяните жесткий диск влево, чтобы отсоединить его от материнской платы, а затем извлеките жесткий диск.

    Disconnect hard drive

    ШАГ 13.

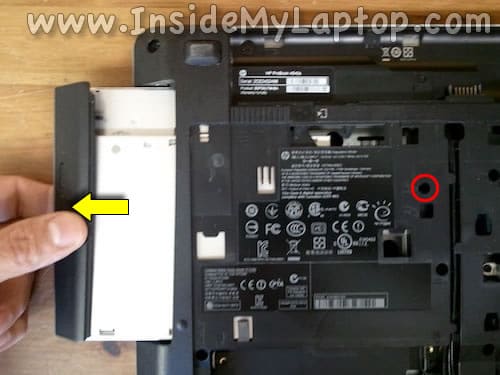

    Выкрутите один винт крепления оптического дисковода, потяните дисковод влево и снимите его.

    Remove optical drive

    ШАГ 14.

    Выкрутите два винта, которыми крепится крышка модуля охлаждения.

    Сдвиньте крышку влево и снимите ее.

    Remove cover

    ШАГ 15.

    В HP ProBook 4540s вентилятор системы охлаждения легко доступен.

    Чтобы снять вентилятор, необходимо открутить один винт и отсоединить кабель.

    ПРИМЕЧАНИЕ: вентилятор необходимо снять, чтобы снять узел верхней крышки, как показано на шаге 25.

    Disconnect cooling fan

    ШАГ 16.

    Снимите охлаждающий вентилятор.

    Теперь вы можете очистить его от пыли.

    Сменные вентиляторы доступны здесь: https://ebay.to/2H7eZEl

    Remove cooling fan

    ШАГ 17.

    Выверните все винты снизу.

    Для этих винтов вам понадобится обычная отвертка Phillips и отвертка Torx T8.

    Bottom screws

    ШАГ 18.

    Выкрутите два винта, которыми крепится узел верхней крышки.

    Отсоедините следующие кабели:
    - Кабель динамика (показан на шаге 21).
    - Кабели кнопки питания и считывателя отпечатков пальцев (показаны на этапах 19-20).

    Top cover cables

    ШАГ 19.

    Поднимите левую сторону фиксатора, чтобы освободить трос.

    Unlock connector

    ШАГ 20.

    Вытащите кабель из разъема.

    Disconnect cable

    ШАГ 21.

    Отсоедините белый штекерный разъем от коричневого розетки.

    Unplug speaker cable

    ШАГ 22.

    Я обнаружил, что легче снять узел верхней крышки, если сначала отделить ее от нижней крышки на задней стороне.

    Separate top cover

    Вставьте медиатор между верхней и нижней крышками и разделите их.

    Close up

    ШАГ 23.

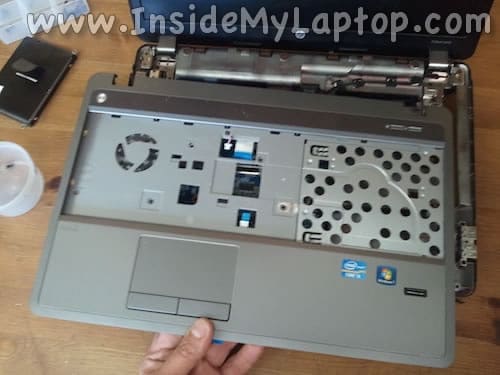

    Начните снимать верхнюю крышку, как показано на следующем рисунке.

    Lift up top cover

    Опять же, медиатор будет очень полезен, чтобы открыть футляр.

    Continue removing

    ШАГ 24.

    Перед тем, как полностью снять верхнюю крышку, необходимо отсоединить кабель сенсорной панели.

    Разблокируйте разъем так же, как вы разблокировали разъем клавиатуры ранее.

    Touchpad cable

    ШАГ 25.

    Снимите узел верхней крышки.

    Top cover removed

    С другой стороны верхней крышки вы можете получить доступ к следующим компонентам:
    - Плата кнопок утилит.
    - Плата кнопки питания.
    - Оба динамика.
    - Тачпад.
    - Плата считывателя пальцев.
    - Картридер.

    Components attached to top cover

    ШАГ 26.

    В ноутбуке HP ProBook 4540s разъем постоянного тока подсоединяется к кабелю.

    DC jack harness

    ШАГ 27.

    Чтобы удалить разъем постоянного тока, необходимо отсоединить кабель от материнской платы.

    Unplug DC jack cable

    ШАГ 28.

    Теперь вы можете снять жгут проводов постоянного тока с ноутбука.

    Сменный разъем питания постоянного тока можно найти здесь: https: // ebay.to / 2th5sMY

    Remove DC jack .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
