Как разбортировать колесо автомобиля своими руками + видео
Главная » Шины и диски » Вы читаете статью:по Евгений
Достаточное количество небольших автомастерских, расположенных в черте города или другого населенного пункта, способны предоставить посетителям большое количество услуг. В их список входит и замена шин на дисках или проклейка камер. Однако, неприятности, которые способны привести к замене покрышки, могут случиться на трассе, где поблизости нет таких шиномонтажек. И в такой ситуации желательно знать, как разбортировать колесо автомобиля своими руками.
Для этой операции понадобится небольшое количество инструментов, которое не займет много места в багажнике любого авто. Выполнив эту процедуру самостоятельно хотя бы единожды, любой водитель сможет повторить последовательность в следующий раз быстрее.
- 1 Трудности разбортирования
- 2 Конструкционные особенности шин
- 3 Различные методы разбортировки
- 4 Советы по разбортировке
Трудности разбортирования
Длительная эксплуатация автомобильных покрышек на дисках способна привести к появлению такого эффекта, как «прикипание» резины к металлическому ободу колеса. Отделить их друг от друга можно несколькими способами, в которых могут использоваться кувалды, уголки, домкраты, монтировки и многое другое.
Каждый водитель обычно использует какой-то один из способов. Физически сильные водители применяют ударные методы кувалдой, если же есть возможность найти точку опоры для домкрата, то применяется метод выпрессовки. На выбор способа может влиять степень прикипания резины.
Конструкционные особенности шин
В отличие от мотоциклистов, у которых редко наблюдается «прикипание» резины, автовладельцы вынуждены иногда буквально отдирать покрышку. На этот процесс также влияет состав резины.
Для бескамерной покрышки производители предусмотрели конструкционные выпуклости по краям, которые называются «хампами». Стык в таких покрышках уплотняется при накачке и повышении давления. За счет данной особенности этот вид колес хуже поддается самостоятельной разборке. Здесь на выручку приходит приспособление для разбортировки колес своими руками. Оно создает существенно большее давление, с которым можно сорвать с места покрышку.
В дорожных условиях на выручку придут наборы для ремонта бескамерных шин. Иногда внутрь поврежденной безкамерки приходится вставлять камеру, чтобы добраться на авто до ближайшего сервиса. Такой крайний случай подойдет для сильно поврежденной покрышки.
Различные методы разбортировки
Основная сложность в процессе заключается в том, что даже собственного веса водителя недостаточно для создания усилия по отделению покрышки от борта. На это может влиять и потеря эластичности резины.
Для отделения используется даже наезд автомобилем на ремонтируемое колесо.
Распределение нагрузки обеспечивается широкой и прочной доской длинной около 1-1,5 м. Минусы данного безударного метода заключаются в том, что в некоторых случаях портится резина. Делать эту операцию желательно вдвоем, чтобы регулировать усилие и скорость авто. Этот вариант подойдет для тех, кто желает узнать, как разбортировать колесо автомобиля в домашних условиях, но при этом его автомобиль находится на ходу.
Наиболее популярным способом является ударный. В нем применяется монтажный уголок и массивная кувалда. Данный метод применяли все водители и работники шиномонтажных участков до появления механизированных устройств. В уголке необходимо обязательно затупить все проблемные поверхности, которые способны повредить покрышку.

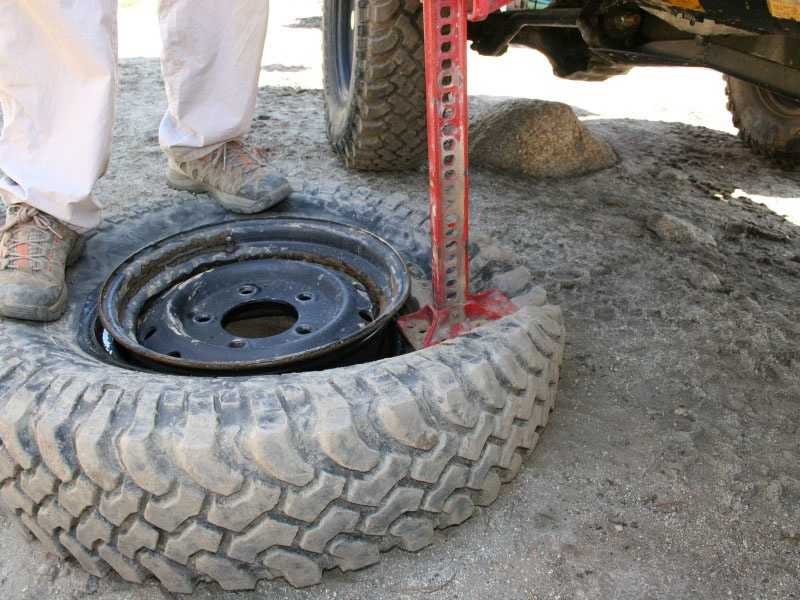

Во многих безударных способах применяется усилие, которое развивает автомобильный домкрат. В некоторых способах даже тип домкрата и его конструкционные особенности не важны. В качестве точки опоры в дорожных условиях может послужить автомобиль.
Зафиксировав и установив домкрат на точку воздействия, начинаем прилагать усилие до тех пор, пока не добьемся результата. Необходимо соблюдать осторожность, чтобы аппарат не сорвался.
Ударный метод
Без участия автомобиля для разбортировки понадобятся кроме домкрата прочные лямки и надежный металлический прут, который могут заменить длинный рожковый ключ либо монтажная лопатка. Сначала под колесо подкладывается проток с закрепленной петлей. Под петлю из лямки подводится домкрат, установленный на точке разбортировки. Растягивая шток или планку по резьбе, создается давление на точку контакта.
В том случае, если предполагается в домашних условиях своими руками разбортировать колесо, то можно в капитальном гараже вмонтировать в бетонную стену жесткий рычаг из трубы, швеллера или другого строительного профиля. Такая консольная балка обеспечит надежный упор для домкрата.

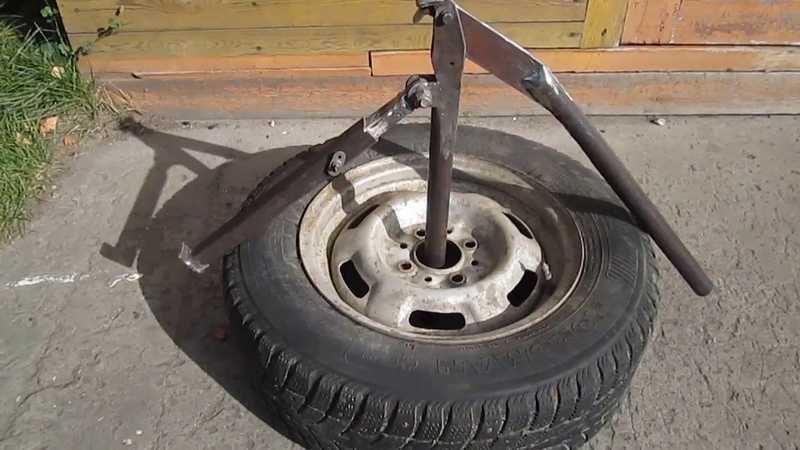

Можно обойтись без капитальной перестройки, воспользовавшись парой прочных досок. Их применяют в качестве рычага, давящего на борт колеса.
За счет разницы в длине плеча создается усилие на подложку, которая срывает с места резину.
В продаже имеются специальные приспособления для этой операции. Некоторые модели достаточно громоздкие для постоянной их перевозки в багажнике, однако, очень эффективны при работе.
Советы по разбортировке
Наиболее удобным местом для начала разбортировки является сторона, противоположная золотнику. Перед началом операции можно залить небольшое количество вспомогательной жидкости типа WD-40. Через несколько минут она пройдет в труднодоступные места и поможет растворить некоторое количество проблемного материала. Практика показала, что агрессивного воздействия на резину это не создает. Для тех, кто предпочитает посмотреть процесс в действии, то рекомендуем следующее видео.
