Как устроена дроссельная заслонка ВАЗ 2114: особенности тюнинга

Содержание

1. Как это выглядит?
2. Немного теории
3. Практика
4. Неисправности дроссельной заслонки
5. Диагностика неисправностей
6. Чистка дроссельной заслонки ваз 2114

Одним из элементов двигателя, который имеет большое влияние на поведение мотора в целом, является дроссельная заслонка. По сути, на большинстве заводских моделях дроссельная заслонка «душит» двигатель, не давая ему показать свою реальную мощность. Это сделано в целях экономии топлива, поэтому теми, кому больше важен не вопрос экономии, а динамика и скорость, осуществляется тюнинг дроссельной заслонки.

Как это выглядит?

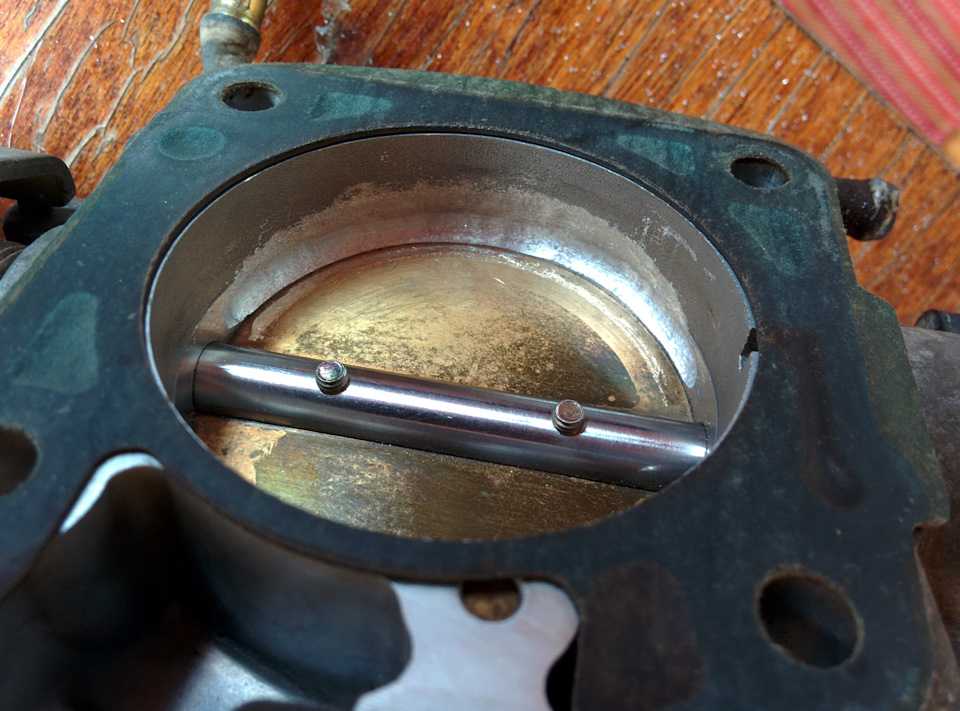

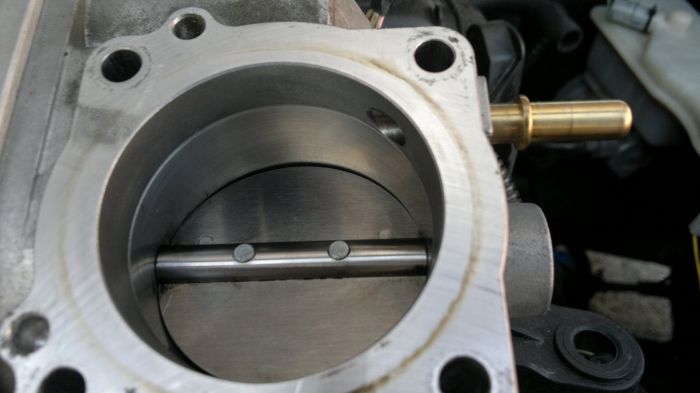

Распространенный способ тюнинга дроссельной заслонки своими руками является установка заслонки увеличенного диаметра. К примеру, на моделях ВАЗ стандартная заслонка имеет диаметр в 46 мм, тюнингованная – 54 мм. Конечно, рассчитывать на колоссальный прирост мощности ввиду таких изменений не стоит, но подобный тюнинг дроссельной заслонки ВАЗ все же способен изменить поведение автомобиля.

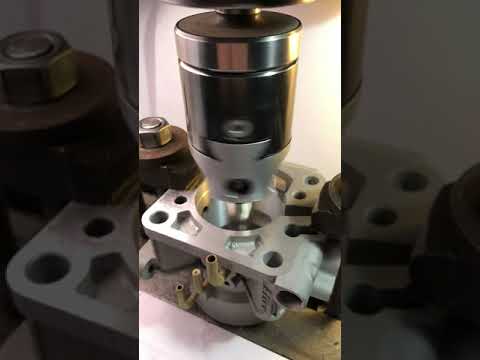

Изготавливается заслонка из старой, необходимо только расточить канал и установить увеличенную шторку. Вот и весь тюнинг дроссельной заслонки ВАЗ 2110, или другой модели. В простой способ увеличивается самый узкий канал подачи кислорода.

Немного теории

На стандартной дроссельной заслонке замеры потребления воздуха показали, что двигатель потребляет примерно 14 кг при работе на холостых оборотах, и порядка 22 кг на частоте оборотов в 3000. Все это, конечно же, относится только к полностью исправному мотору. Если взять замеры уже с доработанной заслонкой, то потребление при холостых оборотах осталось одинаковым, а вот на тех же 3000 оборотах оно возросло с 22 до 33 кг. Это значит, что увеличение мощности ощущается только при оборотах 2500 и выше.

Словом, такой тюнинг дроссельной заслонки на ВАЗ 2110 имеет место в том случае, если автомобиль часто передвигается по трассе. В городе ощутить все прелести доработки не получится.

Практика

Те, кто уже прибегнул к подобному тюнингу дроссельной заслонки ВАЗ 2112, отмечают изменение в динамике разгона. К тому же, за счет большей кислородной наполняемости цилиндров, а вместе с тем и ростом мощности, сокращается расход топлива. Экономия незначительна, порядка 0.5 литра, но впоследствии это скапливается в довольно ощутимый результат. Опять-таки, главное достижение тюнинга – это возросшая мощность двигателя.

Относительно недавно в продаже появилась новая дроссельная заслонка, диаметр которой уже не 54 мм, а 56. Это значит, в теории, что двигатель может стать еще резвее.

Обратная сторона такого тюнинга дроссельной заслонки ВАЗ 2114, или других моделей, это необходимость перепрошивать блок управления под новую заслонку. Тем не менее, чего не сделаешь ради того, чтобы автомобиль стал хоть немного спортивнее.

Тюнинг – популярное направление среди миллионов автолюбителей. Те, кто не доволен серийными автомобилями, кто стремится увеличить их мощность, прибегает к различным видам тюнинга. В вопросе доработки двигателя далеко не последнее, а скорее, одно из первых мест занимает тюнинг головки блока цилиндров (далее ГБЦ), так как именно от нее зависят многие мощностные показатели. Грамотная доработка.

Шевроле Ланос относится к числу самых доступных, а вместе с тем, и самых распространенных автомобилей на просторах России. Простота, дешевизна, относительно неплохое качество – главные достоинства данного автомобиля. Но это далеко не все преимущества модели. Среди молодежи Ланос полюбился по той причине, что он отлично поддается тюнингу. Об основах тюнинга Шевроле Ланос вы узнаете прямо.

С некоторых пор в России запрещено тонировать стекла автомобиля пленкой, которая пропускает менее 75% света. Разрешается лишь малая доля затемнения заднего стекла и стекол задних дверей.Передние пассажирские, а тем более лобовое стекло должны оставаться максимально прозрачными. Но не все так легко смирились с этим запретом и, на свой страх и риск продолжают ездить со всеми тонированными .

Дроссельная заслонка Ваз 2114 это важный узел двигателя, который обеспечивает дозированную подачу очищенного воздуха в двигатель, тем самым обеспечивается насыщение топлива кислородом для обеспечения его активного сгорания.

Найти этот элемент не составляет труда. Для этого потребуется открыть капот вашего автомобиля, разыскать воздушный фильтр и черный патрубок для подачи воздуха к двигателю. Пробежитесь взглядом в направлении движения воздуха (от фильтра) ближе к лобовому стеклу, определите место его соединения с металлическим элементом с подключенными к нему трубками. Это и будет узел дросселя.

Неисправности дроссельной заслонки

Сам по себе, механизм не представляет из себя сложную конструкцию, и рассчитан на весь срок эксплуатации двигателя. Однако некоторые конструктивные особенности мотора и ряд внешних негативных факторов, со временем создают препятствия для его нормальной работы.

В большинстве случаев, проблемы в работе заслонки, являются следствием банального загрязнения. Причины появления могут быть следующими:

• несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
• наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;
• появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя.

Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится.

Поэтому автопроизводители рекомендуют периодическую очистку узла от загрязнений каждые 25 тысяч километров пробега. Считаем что данная рекомендация в условиях Российской действительности, качества топлива и состояния дорожного полотна вполне обоснована.

Диагностика неисправностей

Прежде чем предпринимать какие-либо действия, необходимо проверить дроссельную заслонку ваз 2114 на наличие возможных проблем.

Для того чтобы точно диагностировать неисправность или некорректность работы дросселя, имеются присущие ему, характерные признаки. Таковыми являются:

• Нестабильность оборотов двигателя на холостом ходу их необоснованное возрастание;
• Периодически глохнущий двигатель;
• Подергивания во время движения;
• Несоответствие усилия при выдавливании педали газа конечному результату (не происходит должной реакции со стороны двигателя, мощность не увеличивается, авто не набирает скорость или делает это с запозданием).
• Заметное увеличение расхода топлива при стандартном режиме езды.

Чистка дроссельной заслонки ваз 2114

Подробно опишем процесс полного снятия после, которого первый вариант выполнить не составит никакого труда.
Итак, начнем:

1. Для начала, откручиваем крышку расширительного бачка с антифризом. Это необходимо для того, чтобы «сбросить» давление и избежать вытекания тосола из шлангов.
2. Далее, нам необходимо открутить и ослабить все хомуты, которые стягивают шланги, присоединенные к блоку дросселя. Тоже касается и воздушного патрубка. Для производства работ нам понадобится ключ или головка на 13.
3. После снятия хомутов, отсоединяем сами шланги. Патрубок отсоединяем только с одной стороны и для удобства отводим его в сторону.
4. Теперь снимаем тросик газа с селектора привода дроссельной заслонки.
5. Отключаем питание датчиков.
6. Берем головку на 13, откручиваем два болта и извлекаем дроссельный узел. Удаляем старую прокладку.
7. Для обработки загрязнения можно использовать очиститель для карбюратора и чистую ветошь или тряпку. Если степень загрязнения весьма высока, то можно использовать зубную щетку с жестким ворсом.
8. Непосредственно перед самой очисткой, отсоединяем регулятор холостого хода. Наносим средство на загрязненную поверхность. Поступательными движениями удаляем нагар с поверхности металла. Если вы не удовлетворены результатом, повторяем операцию заново до полного очищения. Очень важно прочистить или продуть каналы, которые находятся в изделии. Там скапливается большое количество грязи. Удобнее всего проводить продувку при помощи сжатого воздуха. Для этого можно использовать обычный автомобильный насос.
9. Если гнездо самого датчика и датчик засорены, обязательно очищаем и их.
10. Не забываем аккуратно зачистить само место соединения дроссельного узла и его внутреннюю полость. Для этого нанесите на тряпку некоторое количество чистящего средства. Равномерно распределите на внутренних стенках детали. Возьмите щетку и зачистите проблемные участки. По окончании обработки, протрите влажной тряпкой зачищенные места и удалите остатки грязи.
11. После промывки узла, рекомендуется прочистить и продуть отсоединенные патрубки.
12. Ожидаем, небольшое количество времени.
13. Устанавливаем новую прокладку на место соединения дроссельного узла.
14. Присоединяем и закрепляем узел на место.
15. Присоединяем датчик РХХ.
16. Натягиваем шланги на штуцеры системы охлаждения и соединения с адсорбером.
17. Одеваем патрубок корпуса дроссельной заслонки.
18. Закрепляем тросик на приводе.
19. Затягиваем хомуты всех присоединенных элементов.
20. Подключаем фишки датчиков.
21. Закрываем крышку расширительного бачка с охлаждающей жидкостью.
22. Заводим автомобиль и тестируем его работу.

Изготовление заслонки для дросселя | Хитрости Жизни

При тюнинге двигателя — многие задавались вопросом о необходимости увеличения диаметра впуска — дроссельного узла.

Можно подобрать Throttle body от другого мотоцикла, можно изготовить их «с нуля», но если требуется увеличить диаметр незначительно — самый оптимальный способ — расточить имеющиеся.
Но — это не так просто как кажется на первый взгляд.
Собственно, про технологию расточки и пойдет речь в данной статье.

Основная проблема заключается в том, что заслонка имеет форму не круга, а эллипса — с разницей в длине сторон порядка 2-3 десяток. Вторая проблема — точность. В закрытом состоянии заслонка должна практически идеально прилегать к корпусу дросселя.

Итак, технология — с фотографиями.

1) Полностью разбираем дроссель. Вынимаем верхний ряд дросселей и изготавливаем алюминиевые заглушки для оси. Заглушки запрессовываются в отверстия на какой-нибудь хороший двухкомпонентный клей. Заглушки могут немного выступать внутрь — это не страшно, при расточке они примут нужную форму. К сожалению фотографии этого этапа не сохранились.

2) Вытачиваем заглушку диаметром с внутреннюю часть дросселя, запрессовываем с удобной стороны. Эта заглушка нужна для того, чтобы не сломать тоненькую стенку корпуса патроном станка:

3) Зажимаем заслонку в патрон токарного станка с небольшим усилием и центроискателем в задней бабке выставляем нулевое биение по внутренней поверхности, далее дожимаем патрон.

После чего проверяем отсутствие биения еще раз:

4) Обрезаем оправку расточного резца точно по длине заслонки. Излишняя длина резца может вызвать вибрацию, плохо влияющую на чистоту поверхности.
Растачиваем заслонку изнутри резцом. Обороты 500-800, подача 60-100мм/мин, съем не более 0.3мм за проход, обязательно использовать смазочно-охлаждающую жидкость, подаваемую на кончик резца. Такие параметры обработки обеспечивают наилучшее качество поверхности.

5) На этом этапе мы должны получить расточенный до нужного нам диаметра корпус. Растачиваем остальные корпуса, промеряем их нутромером и кладем на полочку. Пока что они не понадобятся.

Корпус ДО и ПОСЛЕ

6) Из дюраля точим небольшую болваночку, диаметром на 1-2мм меньше чем внутренний диаметр корпуса. Это будет оправка для изготовления заслонки.

7) Устанавливаем болванку на фрезер и срезаем одну из плоскостей под углом 10-15 градусов. Получили угол положения заслонки в закрытом состоянии.

Ищем оси болваночки, размечаем и сверлим 2 крепежных отверстия под винты М3.

9) Из листа латуни толщиной 1.5-2мм вырезаем круглую заготовку, сверлим в ней 2 отверстия и крепим винтами на болванку.
Болванку зажимаем в токарный станок и проходным резцом обтачиваем латунную заготовку до диаметра, промеренного на этапе 5 нутромером.

10) Теперь у нас есть дроссельная заслонка, имеющая нужный эллипс и фаску.

11) Собираем дроссельный узел. Результат — на фото. Для сравнения диаметров в один корпус положена старая заслонка.

12) Устанавливаем на мотоцикл, синхронизируем по вакуометрам. Выставляем ноль датчика TPS и холостой ход.
Проверяем состав смеси газоанализатором и понимаем, что предстоит еще настройка мотоцикла на диностенде — иначе нормальной работы двигателя не получить. Продувка улучшилась, смесь обеднилась — что нам и требовалось! Теперь, осталось поправить состав смеси — и получить прирост мощности двигателя.

Доброго дня, друзья!
Вчера я рассказал, как был отремонтирован узел дроссельной заслонки на современных станках.
Пока узел ремонтировался, я пообщался с людьми, которые всю жизнь работают на заводе. Они ввели меня немного в историю, рассказав, как же выполняли они ремонт 20 лет назад, когда еще не было современных станков с ЧПУ, когда работала не техника, а руки токаря!
В частности, было интересно увидеть процесс изготовления самой заслонки.

Как же этого можно было достичь раньше? И тут токарь со стажем начал рыться в своих стеллажах и достает старую приспособу! У меня в руках как раз была заслонка после операции электроэрозии. Он попросил ее у меня и начал показывать!

В этой статье пойдёт речь об узле, который контролирует подачу топлива в мотор, он позволяет нам контролировать работу силового агрегата и регулировать его обороты нажатием педали газа. Итак, нам предстоит выяснить, что такое дроссельная заслонка, как она устроена, и какие у неё имеются разновидности.

Дроссельная заслонка: что это такое

Первым делом пройдёмся по теории. Как Вы уже, наверняка, знаете, чтобы двигатель работал, нам необходимо подать в его цилиндры топливно-воздушную смесь, которая в зависимости от типа агрегата воспламеняется сама от сжатия или от искры свечи зажигания.

Как бы то ни было, необходимо два компонента – топливо и кислород. Первый мы подаём дозировано из бака, а второй — берём из окружающей среды.

Чем больше забортного воздуха, а с ним и кислорода попадёт внутрь, тем активней будет происходить процесс горения смеси и тем больше выделится энергии, которая затем преобразуется в лошадиные силы и крутящий момент мотора. Контролируя объёмы поступающего воздуха, мы можем управлять параметрами двигателя.

Вот что такое дроссельная заслонка и зачем она нужна. Она, по сути, является клапаном, открывающим и закрывающим доступ кислорода к цилиндрам, а мы, являясь водителями, регулируем степень открытия этого механизма педалью газа.

Механическая или электрическая заслонка: что лучше?

Мы с Вами выяснили, что это дроссельная заслонка является тем сам клапаном, который заставляет мотор крутиться быстрее или медленнее, регулируя подачу кислорода к его цилиндрам.

Теперь давайте рассмотрим разновидности этого устройства и их конструктив. Различают такие типы заслонок:

• с механическим приводом;
• с электрическим приводом.

Механическая система является классикой и встречается не только на старых автомобилях, но и на вполне современных, но только в бюджетном сегменте.

Её суть заключается в том, что связь между педалью газа и заслонкой осуществляется простым металлическим тросом. Логика работы устройства элементарна – нажали на газ, дроссель открылся и пустил воздух к цилиндрам.

Помимо непосредственно самой поворачивающейся заслонки и тросика, идущего к ней, в состав узла входит датчик положения и регулятор холостого хода.

Назначение первого понятно – датчик отслеживает, насколько сильно открылась заслонка, и передаёт эту информацию, к примеру, в блок управления мотора.

Что же касается регулятора, то он нужен для того, чтобы на холостом ходу двигатель получал необходимую для минимальных оборотов порцию кислорода. Представляет он собой отдельный небольшой клапан с электроприводом.

Что такое дроссельная заслонка с электрическим приводом?

Она гораздо более современная и технологичная. Главное отличие от механической системы заключается в отсутствии непосредственной связи с педалью, всем управляет электроника.

В этом случае отдельные датчики следят за тем, насколько сильно мы нажимаем на газ и уже компьютер принимает решение, как сильно отклонить заслонку при помощи электропривода.

Кстати, в этой разновидности нет необходимости устанавливать отдельный клапан для регулировки оборотов на холостом ходу – воздух в любом случае проходит через основную дроссельную заслонку.

К слову, преимуществ электрической системы перед механической масса. Так как всем процессом заправляет электроника, удаётся достичь лучшей экономичности двигателя и меньшего уровня выбросов вредных веществ.

Короче говоря, механические варианты хоть и просты в конструкции, но уже являются устаревшими не только физически, но и морально.

Надеюсь, теперь у Вас не возникнет вопроса: «А что такое дроссельная заслонка и зачем она нужна?» Подписывайтесь, ведь публикации статей об устройстве автомобилей продолжаются.

Зачем чистить дроссельную заслонку? и как именно это нужно делать renoshka.ru

Зачем чистить дроссельную заслонку? И как именно это нужно делать

Часто возникает вопрос — зачем чистить дроссельную заслонку и к чему приводит данная процедура. И в самом деле, на что влияет загрязнение в этом компоненте автомобиля и как с ним самостоятельно бороться?

Основным признаком, что дроссельная заслонка требует очистки, является нестабильная работа двигателя, которая заключается в плавающих оборотах двигателя на холостых оборотах.

Двигатель также может плохо заводиться, в нем появляются дополнительные вибрации, не характерные при стабильной работе. Суть данной проблемы может заключаться в том, что заслонка перестает нормально функционировать, т.е. процесс открывания может быть затруднен.

Содержание

Как это работает?

Для снижения вредных выбросов в окружающую среду, современные автомобили имеют в своем распоряжении принудительную систему вентиляции картерного газа. Вся эта система находится в замкнутом состоянии, это создает эффект, при котором пары пасла попадают в небольшом количестве из камеры сгорания в впускной коллектор.

При этом надо отметить, что масляные пары смешиваются с воздухом, который проходит из воздушного фильтра и если он загрязнен, то вполне себе может пропускать частички пыли.

А теперь представьте, как это сказывается на дроссельной заслонке, которая через короткое время эксплуатации засоряется, покрываясь веществом похожим на смолу. О какой стабильной работе двигателя может идти речь?

Переходим к чистке заслонки от масляной пленки

Если вы новичок в области починке автомобилей, но все же хотите провести самостоятельно чистку дроссельной заслонки, то данное пособие для вас. Это позволит лучше понять внутреннее устройство механизма, а также сэкономить на автомастерской. Итак, приступаем.

Для очистки заслонки мы рекомендуем использовать обычный очиститель для карбюратора. Он выполняет все те же функции – тщательно убирает нагар, очищая металл от масленых загрязнений. Для работы нам понадобиться кисточка или небольшая щеточка.

Перед чисткой заслонку необходимо снять с автомобиля, сделать это можно изучив инструкцию к автомобилю или посетив тематические форумы, на которых, наверняка, автомобилисты обсуждали данную проблему. Снятую заслонку обильно покрываем очистителем (жалеть его не нужно), и очищаем поверхность кисточкой. В итоге, вся рабочая поверхность заслонки должна блестеть.

Далее по обратной схеме производим сборку заслонки, устанавливаем ее на место. Но это еще не все. Обязательно проверьте состояние воздушного фильтра. Как это сделать? Элементарно, у автомобилей с инжекторными двигателями, воздушный фильтр расположен в специальной квадратной коробке, которая разбирается посредством откручивания нескольких винтов.

Внутри нее вы обнаружите сам фильтр, который, скорее всего требует замены. Не пожалейте средств, замените его, тем более он стоит не так дорого.

Что дальше?

После сборки всех агрегатов и проверки правильности подключения всех модулей, необходимо завести двигатель. Если обороты держаться на высоком значении — требуется калибровка компьютера, но это распространяется на автомобиль с электронным управлением заслонки.

Теперь вы знаете зачем чистить дроссельную заслонку и как, это упростит вашу жизнь и процесс эксплуатации автомобиля. Если вы не уверены в своих силах, то процесс лучше доверить специалистам.

Зачем периодически проводить чистку (пормывку) блока дроссельной заслонки и что это даёт? На что влияет загрязнение? В данной статье мы расскажем и покажем все тонкости чистки блока дросселя.

Многие автовладельцы замечают, что со временем обороты автомобиля начинают плавать, двигатель плохо запускается, появляется некая вибрация на холостом ходу, начинается зависание оборотов — всё это может быть связано с загрязнением дроссельной заслонки и её каналов. Из-за налипшей грязи заслонка начинает плохо закрываться, заклинивать, закусывать… СТОП, а откуда берётся грязь.

На фото ниже представленны грязные дроссельные заслонки различных марок автомобиля. Вот она та самая смолянистая, песчано-масляная грязь!

Итак, в автомобилях применяется принудительная система вентиляции картерных газов закрытого типа для уменьшения выбросов в атмосферу. Это значит, что из картера двигателя во время работы в небольшом количестве летят пары масла и газов из камеры сгорания, а также через воздушный фильтр (особенно грязный) проходит небольшое количество пыли, и всё это образует такой масляно-пыльный поток, оседающий на стенках впускного коллектора и дроссельной заслонке. Со временем этот налёт только накапливается. Существуют и другие факторы, влияющие на загрязнение дроссельной заслонки, но мы остановимся на том, что на каждом автомобиле рано или поздно этот узел загрязняется, и никуда от этого не деться. Следовательно, как и любой автомобиль проходит плановое ТО, так и дроссельная заслонка нуждается в периодическом обслуживании.

Ну что? Чистим? Конечно чистим! А чем?

Вот этим, обычным очистителем карбюратора!

Чистим кисточкой, щёточкой, не жалеем очистителя, продуваем сжатым воздухом.

Ну хорошо, всё прочистили, продули, просушили, закрутили, поставили и. НЕ забыли проверить воздушный фильтр? Обычно если дроссель сильно грязный, то воздушный фильтр тоже в плачевном состоянии. Обязательно проверяйте фильтр, чтобы не было вот такого как на рисунках ниже.

Ну хорошо, фильтр заменили, все хомуты затянули, ещё раз всё окинули взглядом, чтобы все датчики были подключены, все шланги соединены. Запускаем? Дрын-дрын-дрын. завелась, радуемся 🙂 смотрим на обороты, держатся на 2000. прошло несколько секунд — держатся, что такое? Что случилось? Что-то не подключили? Возможно, но как правило мы не адаптировали (обучили) чистую дроссельную заслонку, т.к. заслонка была грязная, то компьютер выставлял определённое положение заслонки (это касается только электронной заслонки) либо положение регулятора холостого хода (для механической заслонки). Мы чистили электронную дроссельную заслонку на автомобиле Nissan (на фото), которую после чистки обязательно нужно адаптировать, то есть установить обороты соответствующие холостому ходу — 600. 750 оборотов. Для этой цели обычно используют специальные диагностические приборы для проведения адаптации и сброса параметров обучения, но можно провести обучение вручную. Для адаптации понадобится вооружится секундомером и терпением 🙂

Итак, у нас обучается дроссельная заслонка от Nissan Serena. Прогреваем двигатель до рабочей температуры (около 90 градусов), выключаем зажигание — двигатель глохнет. Ждём несколько секунд и начинаем процедуру обучения:

включаем зажигание, ждём 3 секунды. раз, два, три. Нажимаем на педаль газа до упора 5 раз и отпускаем (это нужно сделать быстро и уложится в 5 секунд). Нажимать нужно с интервалом 1 раз в одну секунду, чтобы не сбиться с ритма и не растянуть время. Для этого обязательно используйте секундомер. Далее ждём 7 секунд и нажимаем до упора на педаль газа и держим её, пока на щитке приборов не начнёт моргать лампочка CНЕСK ENGINE, а затем станет гореть постоянно. Когда лампочка CНЕСK ENGINE начнёт гореть постоянно, ждём 3 секунды и отпускаем педаль газа. Запускаем двигатель, обороты должны опуститься до нужных нам холостых. В этой процедуре адаптации очень важно выдержать все временные интервалы, тогда адаптация пройдёт успешно.

Видео. Адаптируем дроссельную заслонку своими руками

Адаптировали? Обороты в норме? У нас да, а вот если Вы чистили дроссельную заслонку на Mitsubishi Lancer 4G18, тогда не всё так просто. Особенно если очень постарались и отмыли молибденовую краску, которая наносится с завода по периметру дроссельной заслонки «пяточкА». Краска под названием «Molykote D321R Anti-Friction Coating«. Если кому интересно ВОТ ссылка на производителя. А ниже представлена заслонка с этим напылением.

Но смытая краска — это не так страшно, как то, что на данном типе двигателя «пятачок» дроссельной заслонки со временем очень сильно истачивается. Заслонка постоянно то открывается, то закрывается, а а грязь по торцу пяточка заслонки действует как наждачная бумага, и после чистки может образоваться зазор, так называемая «выработка» (на вото ниже).

Что же в таком случае происходит с двигателем? Как электронный блок управления двигателем реагирует на такой большой зазор в заслонке? Разберёмся.

Правильная регулировка ХХ.

На фото выше приведена нормальная работа регулирования холостого хода. Через дроссельную заслонку 1. в закрытом положении обычно проходит минимальное количество воздуха (перетечки воздуха через заслонку 2. ), зазор между дроссельной заслонкой и стенками в закрытом положении минимальный, но всё же есть. Существует специальный коэффициент перетечек воздуха через дроссель, он учитывает количество проходящего воздуха через закрытую заслонку при регулировании холостого хода. Регулятор холостого хода 4. при минимальных перетечкач выставляет определённый шаг (положение штока 5. относительно байпасного канала 3.) таким образом, чтобы обороты холостого хода были в районе 600. 750 оборотов (у каждого двигателя по разному), количество шагов обычно составляет 20. 40 шагов.

Чем меньше шагов выставляет регулятор холостого хода 4., тем больше шток выдвигается и закрывает байпасный канал (через канал проходит мало воздуха). При нулевом шаге воздух не проходит вообще. Чем больше шагов, тем больше шток открывает байпасный канал и воздуха проходит больше.

В нашем случае рис 11. ЭБУ (электронный блок управления) для поддержания 750 оборотов выставил положение регулятора холостого хода равное 20 шагам (+/- несколько шагов) на прогретом моторе — это соответствует нормальной работе поддержания холостого хода. В параметрах на Mitsubishi Lancer этот показатель обозначен как — ISC STEP.MTR 20 STEP.

ISC — абревиатура от Idle Speed Control Motor, т.е по-русски «регулятор холостого хода», внешне этот регулятор выглядит вот так! Фото ниже 🙂

На самом деле на разных автомобилях он может выглядеть по разному, главное, что функцию он выполняет одну для всех — это поддержание и регулировка холостого хода.

Видео. Проверка регулятора холостого хода своими руками на примере Toyota

Но мы немного отдалились от темы, вернёмся к нашему обсуждению и посмотрим на следующий рисунок 12. Представим что будет если через нашу дроссельную заслонку 1. начнёт проходит воздуха больше, то есть зазор между дроссельной заслонкой и стенками станет больше, соответственно перетечки воздуха 2. через заслонку 1. увеличатся. Если воздуха станет проходить больше, то и обороты холостого хода вырастут с 750 до. к примеру 1000 оборотов.

Блок управления двигателем начнёт реагировать на такое изменение и будет пытаться выставить обороты соответствующие холостому ходу. Он подаст команду регулятору холостого хода 4. уменьшить количество шагов на такое значение, чтобы обороты стали равными 750. Допустим с 20 шагов он уменьшил это значение до 5 и наши обороты пришли в норму. Но что будет если зазор между дроссельной заслонкой и стенками станет настолько большой, что регулятор 4., закрыв полностью байпасный канал 3., не сможет добиться нужных нам оборотов. Представим, что выставив «0» шагов (ISC STEP.MTR 0 STEP — этот показатель соответствует полностью закрытому байпасному каналу, на рис 12 это показано красным крестиком) обороты холостого хода так и не пришли в норму и составляют 1000 оборотов, как тогда отреагирует ЭБУ двигателя? Конечно, блок управления поймёт, что регулятор холостого хода не справляется со своей задачей и выдаст ошибку системы регулирования холостого хода. В данном случае P0505 — Idle Control System Malfunction. Многие увидев данную ошибку приговаривают к замене именно регулятор. Причина может быть и в нём, но в данном случае это не так, посмотрим на картинку ниже.

Неисправность в системе регулирования ХХ.

Что же делать в такой ситуации? Здесь поможет только замена блока дросселя целиком, либо замена «пятачкА» дроссельной заслонки (фото ниже).

Итак, с чисткой дроссельной заслонки на ниссане и лансере мы разобрались. А что если мы почистили электронную дроссельную заслонку на Toyota Avensis и обороты после чистки так и держатся на отметке 2000, что тогда? Если диагностического прибора для адаптации у нас под рукой нет, тогда вооружаемся ключом на 10 и откручиваем минусовую клемму аккумулятора на 10. 15 секунд. После такого действия происходит обнуление адаптации, сброс параметров обучения на заводские настройки, и после запуска двигателя обороты вновь приходят в норму. Дроссельная заслонка блестит и сверкает, радуя своего хозяина 🙂 Но такая процедура проходит увы не на всех автомобилях.

Если вы сомнваетесь, что сможете произвести чистку дроссельной заслонки самостоятельно, учитывая особенности своего автомобился, то лучше доверить данную процедуру специалистам сервисного центра, имеющим большой опыт в данной сфере.

Зачем нужно чистить дроссельную заслонку: важность процедуры

Дроссельная заслонка – это заслонка, которая напрямую связана с педалью газа автомобиля. Дроссельные заслонки и педали газа на современных автомобилей электронные.

Принцип работы дроссельной заслонки

Основные элементы дроссельной заслонки

Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая диаметр пространства, через которое происходит питание двигателя воздухом. Чем больше воздуха попадает в двигатель, тем больше ЭБУ (компьютер) двигателя подаёт топлива, соблюдая при этом необходимую пропорцию воздух/бензин. Большая масса воздушно-топливной смеси приводит к мгновенному увеличению оборотов (и мощности соответственно).

Зачем нужно чистить дроссельную заслонку?

Проверка работы после чистки

Итак, дроссельная заслонка – это своеобразный «дыхательный орган» двигателя. Вместе с воздухом из окружающей среды в неё попадает пыль, которой удалось миновать воздушный фильтр.

Также в двигателе присутствует такая система, как система рециркуляции картерных газов. В картере накапливаются газы, состоящие из масляной пыли, отработанных газов, и топлива, которое не успело сгореть в цилиндрах.

В соответствии с современными экологическими требованиями, конструкторами принято решение отправлять эти газы обратно в цилиндры, с целью их дожигания. Газы проходят через маслоотделитель, но небольшой процент масла все же остаётся в них. Путь их к цилиндрам как раз лежит через дроссельную заслонку.

Оседание пыли

Там то и происходит смешивание масляной пыли с пылью обычной. Эта чёрная, липкая масса и оседает в рабочем пространстве дросселя, через которое воздух идёт в двигатель.

Образовавшийся слой влияет на диаметр, а следовательно, и на пропускную способность дросселя. Это влияет на работу двигателя, его реакцию на резкое нажатие педали газа. Кроме того, маслянистая смесь может попасть на КХХ, что неблаготворно влияет на ход холостых оборотов. Поэтому и нужно чистить дроссель от нежелательных образований внутри её.

Симптомы, которые могут возникать при забитом дросселе

• При забитой дроссельной заслонке наблюдается некоторая заторможенность реакции на педаль газа . Двигатель с чистой заслонкой реагирует на нажатие акселератора гораздо живее.
• Скопившаяся грязь в дросселе ограничивает поток воздуха, и может стать причиной неплавной работы мотора на холостых оборотах, обороты «плавают» .
• Может наблюдаться подёргивание автомобиля при малых оборотах и скоростях
• При очень высокой степени загрязнения возможны несанкционированные остановки двигателя, т. е. автомобиль глохнет .
• Расход топлива. ЭБУ (компьютер) двигателя, распознав слишком слабый поток воздуха, увеличивает холостые обороты, тем самым увеличивая расход топлива .

Что делать, чтобы заслонка не загрязнялась слишком быстро

Её состояние будет зависеть от частоты замены воздушного фильтра, использования качественного масла ДВС, и исправности маслоотделителя системы рециркуляции картерных газов. В целом, процедура чистки не трудоёмкая и не дорогостоящая. Поэтому, при возникновении указанных выше симптомов, да и просто, при прохождении ТО рекомендуется проверять состояние дроссельной заслонки. Ресурс у самого узла очень высокий, но следить за ним стоит, так как он выполняет достаточно важную и тонкую работу.

Быстрый способ дроссельной заслонки

Заключение

Загрязнение дроссельной заслонки – явление естественное для неё. Чистка дросселя, в зависимости от условий эксплуатации производится достаточно редко, примерно раз в 100 тыс. км пробега. Степень загрязнения легко определить на глаз, и если металл внутри покрыт чёрным жирным слоем грязи, то пора чистить.

Зачем нужно чистить дроссельную заслонку и как это делать?

Почти каждый водитель слышал от сотрудника автомастерской рекомендацию о том, что необходимо почистить дроссельную заслонку. Опытные автолюбители, которые разбираются в строении автомобиля, поймут, о чем идет речь, ведь своевременная чистка данного устройства дает возможность не допускать сбои в работе двигателя. Остальным поможет наша статья, посвященная описанию данной детали и функциям, которые она выполняет.

Принцип работы дроссельной заслонки

Дроссельная заслонка, или просто дроссель, представляет собой составную часть двигателя автомобиля, с помощью которой осуществляется управление подачей воздуха во впускной коллектор.

Само понятие «дроссель» зачастую понимается неправильно, например, в авиации он представляет собой устройство, меняющее тягу двигателя внутреннего сгорания, хотя, по сути, является тяговым рычагом.

Дроссельной заслонкой снабжена большая часть российских автомобилей, она представляет собой элементарное устройство, которое можно увидеть при снятии воздушного фильтра. Если фильтр стоит сбоку, то заслонка может находиться между ним и впускным коллектором. При образовании нагара на заслонке водитель рискует возникновением таких проблем, как снижение мощности мотора, сбои в системе зажигания и другие неприятности.

При малых нагрузках на двигатель в него подается малая доза смеси, которая дает небольшую энергию, соответственно и мощности требуется немного. Это означает, что двигателю нужно небольшое количество воздуха, чтобы сжигать малую порцию горючего. Если же нагрузка возрастает, то двигатель требует больше топлива для лучшей работы. А для того, чтобы топливная смесь полностью сгорала, нужно больше кислорода.

При нажатии на педаль газа дроссельная заслонка приоткрывается, а воздушный поток входит в коллектор. Чем сильнее нажимать на педаль, тем больше открывается заслонка и больше воздуха подается в коллектор. Именно за регулирование количества подаваемого воздуха и отвечает дроссельная заслонка.

Основные признаки загрязнения

В процессе езды на автомобиле на внешние и внутренние стенки дроссельной заслонки попадают различные газы, следы масла и частицы пыли, которые не способен задержать воздушный фильтр. Это может стать причиной отложений на стенках заслонки и привести к нарушению нормального функционирования данного элемента впускной системы.

Типичными признаками загрязнения дроссельной заслонки являются:

1. Провалы в работе мотора на холостом ходу, когда он глохнет или обороты плавают.
2. Нестабильный пуск двигателя внутреннего сгорания, когда он заводится с трудом.
3. Появление рывков автомобиля на скорости менее 20 км/ч при нажатии на педаль акселератора.
4. Заметное увеличение расхода топлива.

К основным причинам загрязнения заслонки относятся:

1. Некачественный бензин. Данный фактор считается наиболее частой причиной загрязнения, которая требует чистки дроссельной заслонки.
   Причиной низкого качества горючего могут быть различные примеси и присадки, добавляемые с целью увеличения октанового числа бензина и в конечном итоге выпадающие в осадок. Данные загрязнения попадают в дроссель и превращаются в нагар, который мешает работе узла.
2. Микрочастицы моторного масла, которые попадают на конструкцию узла через систему вентиляцию, а также частички пыли, которые проникают из атмосферы в воздуховод. Эти элементы смешиваются между собой и мешают нормальному движению заслонки, а в итоге нарушают работу двигателя в целом.
3. Засорившийся фильтр топлива становится причиной загрязнения дросселя из-за несвоевременной смены данного элемента. После того как элементы грязи с фильтрующего элемента попадают на заслонку, она уже не может двигаться так, как было задумано при производстве автомобиля. Соответственно при небольшом открытии заслонки проникает малое количество воздуха, из-за чего топливо даже не воспламеняется.
4. Чрезмерная запыленность воздуха также часто становится причиной загрязнения дросселя. Пыль может попадать на заслонку через поврежденный воздушный фильтр или неисправный воздуховод, тем самым мешая его нормальной работе.

Внимание! Проблемы в работе дроссельного узла не всегда являются следствием образования отложений на дроссельной заслонке. Зачастую причиной может стать датчик дроссельной заслонки, вышедший из строя, сбой в работе привода и другие неисправности.

Способы чистки заслонки

Наиболее удобным способом чистки заслонки считается обращение в автомастерскую за помощью, но следует доверять эту процедуру проверенным и опытным мастерам. Также ее можно почистить самостоятельно, для этого существует 2 способа чистки:

1. Поверхностная чистка. При данном способе не производится демонтаж дроссельной заслонки, а грязь и масляные пятна удаляются только с ее поверхности. Для такой процедуры достаточно иметь под рукой тряпочку и растворяющее вещество для чистки. Для начала нужно отсоединить патрубок от воздушного фильтра, сбрызнуть заслонку чистящим раствором, а после растворения налета удалить его тряпкой или бумажной салфеткой. Хотя данный метод довольно прост и быстр в исполнении, он считается малоэффективным, так как дроссельная заслонка, каналы и отверстия не очищаются полностью.
2. Полная чистка. Требуется при более серьезных неисправностях, когда требуется удаление частиц грязи и масляных пятен с внутренней и наружной сторон дроссельного узла. При этом производится демонтаж узла, и нужно иметь при себе для этого некоторые инструменты. В первую очередь проводится отсоединение корпуса заслонки от гофры воздушного фильтра, а затем снимается трос, открывающий и закрывающий заслонку. После этого откручиваются все крепежи и снимаются имеющиеся разъемы, а старая прокладка дроссельного узла удаляется. На все элементы и видимые каналы узла наносится моющее средство, оставляется на несколько минут, а затем удаляется с помощью ветоши. Далее производится сборка в обратном порядке, заодно ставится новая прокладка. После этого нужно провести проверку исправной работы узла.

Важно! Правильная работа дроссельной заслонки после чистки позволяет точно определять дозу поступления в двигатель объема воздуха, когда степень обогащения топливно-воздушной смеси достигает оптимального уровня.

Средства для чистки

Различные производители автомобильной химии предлагают ряд средств для чистки дросселя и его составных элементов. Некоторые используют такие средства, как ацетон или спирт, но они могут нанести вред некоторым частям узла, поэтому специалисты рекомендуют использовать специализированные очистители с особым составом. Такое средство не окажет пагубного воздействия на элемент, если все сделать правильно.

Наиболее известным производителем чистящих средств считается Liqui Moly, которая зарекомендовала себя как одна из лучших компаний по производству автомобильной химии. Liqui Moly Pro-Line – это жидкость, способная растворить даже сильные отложения на узлах, которые легко удаляются после ее нанесения. Специальное средство Liqui Moly Pro-line Drosselklappen-Reiniger с длинным зондом позволяет очищать даже недоступные элементы узла, например впускные клапаны каждого цилиндра.

Также есть линейка специализированных очистительных средств Супротек, которые можно заливать прямо в бензобак. При этом можно ездить в обычном режиме, а система подачи воздуха будет очищаться самостоятельно, главное – не забывать периодически добавлять средство в топливо.

Также автолюбители часто используют средство для чистки карбюратора – Карбиклинер, который качественно выводит грязь всего за пару минут. При отсутствии специальных средств для чистки дросселя можно воспользоваться жидкостью WD-40 или даже ацетоном, хотя это способствует возрастанию вероятности повреждения некоторых узлов двигателя.

Почему дроссельную заслонку лучше чистить на СТО?

Чистку дроссельной заслонки своими руками нельзя назвать хорошей идеей, особенно если это электронный тип детали. После очистительной процедуры она может работать неправильно без адаптации на специальном оборудовании. Такое оборудование редко можно встретить у обычного автолюбителя, поэтому и необходимую адаптацию провести сложно.

Справка. Если проблема с дросселем касается не механического, а электронного управления, то проблему можно решить только после диагностики, так как неисправность может устраниться после правильной настройки или замены датчика положения самой заслонки.

Это требует проведения ряда процедур, которые лучше проводить на специализированной станции техобслуживания, где опытные мастера окажут профессиональную помощь для устранения неисправностей.

В заключение

Состояние дроссельной заслонки следует проверять при всех неисправностях, которые были описаны в статье, тем более что ее очистка не представляет особой сложности. При регулярной чистке заслонки динамические характеристики автомобиля будут заметно улучшаться. Средства очистки стоят недорого и доступны любому владельцу автомобиля, поэтому проводить ее следует через каждые 30-40 тысяч км автопробега.

Как почистить дроссельную заслонку

Задача дроссельной заслонки (далее ДЗ) состоит в регулировке количества подаваемого воздуха во впускной коллектор. Ее положение регулируется в соответствии с положением педали акселератора. Привод заслонки может быть механическим (с помощью троса) и электронным (с помощью электродвигателя). Положение ДЗ фиксируется специальным датчиком. Он передает соответствующую информацию на ЭБУ, а оно в свою очередь принимает решение о количестве подаваемого топлива и смене режима работы двигателя. Подробнее о её устройстве и функциях вы сможете прочитать в дополнительном материале на нашем сайте.

Признаки загрязнения дроссельной заслонки

Чтобы не перепутать симптомы, указывающие на чрезмерный нагар на заслонке, лучше для начала визуально её осмотреть и если на стенках узла дросселя нет видимых масляных или закоксованных отложений, то, с большей долей вероятности, чисткой дроссельной заслонки проблему вы не устраните.

Сами признаки выглядят так:

• проблемный запуск двигателя;
• неровная работа двигателя;
• плавание оборотов на холостом ходу;
• зависание оборотов двигателя;
• провалы оборотов до полной остановки.

Ошибки при очистке дроссельной заслонки

Много неопытных автовладельцев могут произвести неправильную чистку дроссельного узла, как минимум рискуя не получить желаемого эффекта, а как максимум — и вовсе навредить и вывести ДЗ из строя. Поэтому важно понимать когда нужно делать процедуру, как это делать и какие средства использовать.

Грязная дроссельная заслонка

Чистая дроссельная заслонка

Чтобы правильно почистить дроссельную заслонку НЕ СТОИТ:

1. Чистить заслонку в любой непонятной ситуации (даже шутки есть по этому поводу).
2. Чистить заслонку не снимая её (эффективность такой чистки незначительна, поскольку зачастую есть возможность лишь удалить нагар на самой заслонке, а внутренние стенки и воздушные каналы заслонки не очищаются).
3. При очистке ветошью использовать чрезмерное усилие, что может привести как к повреждению самой заслонки, так и рядом находящегося ДПДЗ.
4. Использовать щетки, а не мягкие материалы. Такая ошибка тоже довольно часто приводит к потере работоспособности ДЗ, поскольку на некоторых дроссельных узлах внутренняя стенка и заслонка покрыты молибденом для ещё более гладкого прохождения воздуха. Этот слой зачастую путают с налетом и удаляют. Как результат — заслонка начинает либо «закусывать», либо пропускать лишний воздух (повышаются обороты).
5. Забывать провести обучение дроссельной заслонки после чистки. Заслонки с электронной педалью газа нуждаются в правильном обучении ДЗ, чтобы выставить обороты холостого хода в требуемое значение.

Дроссельную заслонку стоит очищать каждые 30-50 тыс. км. Придерживаясь всех вышеизложенных рекомендаций и учитывая основные ошибки, которые делают неопытные автовладельцы, больше вопросов, как почистить дроссельную заслонку, будь-то механическая или электронная, возникнуть не должно. Для чистки необходим минимум приспособлений и затрат, всего-то: карбклинер и чистая ветошь, а также отвертка для демонтирования узла.

Алгоритм чистки

Теперь приведем пошаговый алгоритм правильной чистки дроссельной заслонки.

1. В первую очередь необходимо добраться до самой заслонки. В разных двигателях конструкция разнообразна. Но как правило, для этого нужно снять воздуховод, который идет от заслонки до воздушного фильтра.
2. Выполнить демонтаж заслонки. Для этого открутить несколько крепежных болтов (2-4 штуки), а также отсоединить необходимые разъемы (например, разъем с клапана продувки абсорбера).
3. Для очищения необходимо пользоваться средством для чистки карбюратора. Их существует большое разнообразие, и в автомагазинах вы без труда найдете средство в соответствии с вашими предпочтениями и возможностями (о них мы поговорим далее).
4. С помощью ветоши и упомянутого средства необходимо тщательно вытереть заслонку снаружи и внутри.
5. Также нужно очистить защитную решетку (при ее наличии в вашем автомобиле).
6. Сборка узла производится в обратном порядке.

Легкий способ очистки дроссельной заслонки

Правильный способ очистки дроссельной заслонки

Чистка без снятия

Также многих автовладельцев интересует вопрос о том, как почистить дроссельную заслонку без снятия. Такие методы действительно существуют, однако сразу же нужно понимать, что качественная очистка возможна лишь при демонтаже заслонки.

Для этого вам понадобится специальное средство — очиститель впускного тракта. Можно пользоваться разными марками. Также для чистки можно использовать жидкость для чистки клапана EGR, WD-40, растворители.

Итак, порядок действий без снятия узла:

1. Как и в предыдущем алгоритме нужно снять воздуховод, чтобы добраться до заслонки.
2. С закрытой заслонкой нужно побрызгать на поверхность очищающей жидкостью, и удалить очищенную грязь с помощью ветоши.
3. Открыть заслонку и убрать грязь с боковой поверхности.
4. Постараться, чтобы чистящее средство попало во все каналы. Процедура чистки аналогична с помощью ветоши.

Повторимся еще раз, что для качественной очистки дроссельную заслонку нужно снять с автомобиля. А при установке ее обратно желательно поменять прокладку заслонки на новую. Благо, ее цена невелика.

Также следует помнить, что в большинстве случаев после чистки дроссельной заслонки необходимо выполнять действия по ее «обучению». Эта процедура проводится либо с помощью компьютера (с подключением его к ЭБУ автомобиля), либо с помощью манипуляций с зажиганием и педалью газа. В данном случае универсальных рекомендаций дать невозможно, поскольку у каждого производителя и даже модели они могут значительно отличаться. Помните об этом!

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

• Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
• Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
• Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
• Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Забитый топливный фильтр

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Каким средством чистить дроссельную заслонку

Существует ряд специальных средств, предназначенных для очистки поверхности дроссельной заслонки. Некоторые народные умельцы используют для этого WD-40, ацетон, растворители и другие подобные составы. В принципе, их можно использовать, однако возрастает риск повредить что-нибудь внутри двигателя. На сегодняшний день в автомагазинах продается большое количество специальных средств для проведения упомянутой процедуры. Все они стоят относительно недорого. Поэтому с учетом того, что чистить дроссельную заслонку нужно не так часто, то любой автовладелец в состоянии приобрести себе подобное средство.

Как отрегулировать трос дроссельной заслонки

Как отрегулировать трос дроссельной заслонки | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Регулировка троса дроссельной заслонки Стоимость

Место обслуживания

$94,99 — $114,99

Диапазон цен для всех автомобилей

Во многих автомобилях с автоматической коробкой передач используется механический трос, который идет от коробки передач к рычагу дроссельной заслонки. Этот трос дроссельной заслонки отвечает за управление рычагом дроссельной заслонки, обеспечивая движение автомобиля. Трос дроссельной заслонки используется для управления давлением в трубопроводе, переключением на более низкую передачу и ощущением переключения. Когда трос дроссельной заслонки не соответствует спецификации, трансмиссия может переключаться раньше, позже или вообще не переключаться.

Перед регулировкой троса дроссельной заслонки коробка передач должна быть в хорошем рабочем состоянии. Во-первых, вам нужно будет выяснить, неисправна ли трансмиссия или ее просто нужно отрегулировать.

В этой статье рассказывается, как отрегулировать трос дроссельной заслонки на карбюраторе с настроенным портом впрыска. Механические карбюраторы и автомобили с впрыском топлива можно отрегулировать аналогичным образом, за исключением расположения деталей.

Часть 1 из 2: Пробная поездка и определение степени регулировки дроссельной заслонки

Необходимые материалы

• Маркер
• Руководство по эксплуатации
• Отвертка

Шаг 1: Выполните пробную поездку . Попросите друга сопровождать вас на тест-драйве вашего автомобиля.

Попросите помощника записать скорость в милях в час для каждой точки переключения передач. Ограничьте ускорение легким и средним уровнями для получения наиболее точных результатов. Обратите внимание на то, насколько жестко или мягко переключается коробка передач. Эта информация будет основой для любых внесенных изменений.

Шаг 2: Найдите рычаг дроссельной заслонки . Прежде чем вы сможете выполнить какие-либо регулировки, вам необходимо определить местонахождение места регулировки дроссельной заслонки и тяги дроссельной заслонки.

Откройте капот и найдите впускной трубопровод. Следуйте по трубопроводу до самого впуска. Вы найдете ряд рычагов и тросов, установленных на впуске. На изображении выше показан пример соединения дроссельной заслонки. Ваш автомобиль может выглядеть по-разному в зависимости от марки и производства.

Часть 2 из 2: Регулировка троса дроссельной заслонки

Шаг 1: Отметьте текущую длину троса . С помощью маркера отметьте текущее положение кожуха кабеля. Это делается для того, чтобы у вас была точка отсчета, к которой можно было бы вернуться, если что-то пойдет не так.

Это также позволит вам увидеть, приходилось ли вам натягивать трос, чтобы он был туже или слабее.

Шаг 2: Проверьте тросик при полностью открытой дроссельной заслонке . Попросите вашего помощника сесть на место водителя и вдавить педаль газа в пол. Вы увидите, как рычаг дроссельной заслонки полностью перемещается в одном направлении. Это называется широко открытым дросселем (WOT).

Теперь, полностью открыв дроссельную заслонку, проверьте натяжение тяги дроссельной заслонки. Кабель должен быть туго натянут с выдвинутым корпусом, без каких-либо провисаний.

Шаг 3: Отрегулируйте трос . Расслабив кабель, нажмите кнопку D с помощью отвертки. При нажатии кнопки D корпус троса можно переместить ближе к кронштейну дроссельной заслонки, чтобы натянуть трос, или дальше, чтобы ослабить его.

• Примечание : Убедитесь, что педаль газа не нажата во время регулировки.
• Совет : Обратитесь к руководству по эксплуатации для получения информации о характеристиках марки и модели вашего автомобиля.

Отрегулируйте трос с небольшим приращением, затем пусть ваш помощник полностью нажмет педаль газа и проверит трос на WOT. Удлинение троса позволит автомобилю переключаться раньше, а переключение будет мягче. Укорочение кабеля приведет к более поздним переключениям, которые будут сложнее.

Возможно, вам придется повторять процесс настройки, пока он не будет установлен правильно.

Шаг 4: Выполните окончательную проверку и пробную поездку . Осмотрите свою работу и убедитесь, что все затянуто и ничего не отсоединено и не ослаблено. Когда вы удовлетворены регулировкой троса дроссельной заслонки, вы можете испытать автомобиль.

Двигайтесь с ускорением от легкого до умеренного и попросите помощника записать и проверить ощущение переключения и скорость переключения передач. Сравните их с первоначальными показаниями и любыми характеристиками, указанными в руководстве по эксплуатации вашего автомобиля.

Теперь, когда вы отрегулировали трос дроссельной заслонки до нужной длины, вы можете наслаждаться трансмиссией, которая правильно переключается. Это также продлит срок службы трансмиссии. Правильные точки переключения передач и их ощущение могут улучшить экономию топлива и управляемость автомобиля.

Регулировка троса дроссельной заслонки может показаться сложной задачей. Если в какой-то момент у вас возникнут какие-либо вопросы, у YourMechanic есть квалифицированные технические специалисты, готовые ответить на любые ваши вопросы.

Если вам неудобно выполнять это обслуживание самостоятельно, попросите одного из наших сертифицированных механиков от YourMechanic отрегулировать трос дроссельной заслонки.

---

Следующий шаг

График регулировки троса дроссельной заслонки

Самая популярная услуга, которую заказывают читатели этой статьи, — «Регулировка троса дроссельной заслонки». Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

Дроссели

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличная оценка

---

Резюме

См. Обзоры рядом со мной

Роберт

40-летний опыт

37 Обзоры

Запрос Роберт

Роберт

40 лет опыта

Запрос Роберта

от Michael

Jeep Grand Cherekeeeee Li6-L6-L6-L6-L6-L6-L6-L6-L6-L6-L6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-le6-n6-й. 4,0 л — отрегулировать трос дроссельной заслонки — Феникс, Аризона

Большой опыт работы с ним Я буду рекомендовать его друзьям и семье

Алекс

20 лет опыта

137 Обзоры

Запрос Alex

Alex

20 лет опыта

Запрос Alex

от Dennis

Chevrolet Corvette v8-5.7l — Регулируйте дроссельный клапан кабель — Glendale Heights, Illinois

О МОЕМ АВТОМОБИЛЕ

Иеремия

19 лет опыта

328 отзывов

Запрос Иеремия

Иеремия

19 лет опыта

Запрос Иеремия0003

от Khloe

Jeep Patriot L4-2. 4L — Отрегулировать трос дроссельной заслонки — Лас-Вегас, Невада

Джеримия был фантастическим! Он стоит на первом месте в моем списке людей, которым можно звонить на любую механическую работу. Он был очень честен и объяснил мне все, вместо того, чтобы просто говорить мне, что не так и насколько это похоже на то, что делало большинство механиков в прошлом. Он был вовремя, и закончил раньше, и теперь моя машина работает! Благодарю вас!

Джонни

33 года опыта

264 отзыва

Запрос Johnny

Johnny

33 года опыта

Запрос Johnny

Кристина Но немного больше, чем я хотел заплатить.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как очистить корпус дроссельной заслонки

Корпус дроссельной заслонки нуждается в очистке, когда двигатель работает с перебоями на холостом ходу, двигатель глохнет при ускорении или загорается индикатор Check Engine.

Как заменить привод дроссельной заслонки

Привод дроссельной заслонки регулирует дроссельную заслонку при изменении числа оборотов. Колебания и резкое ускорение указывают на необходимость замены привода.

B2105 Код неисправности OBD-II: входной сигнал положения дроссельной заслонки вне нижнего диапазона

Код неисправности B2105 означает, что существует проблема с входным диапазоном положения дроссельной заслонки в системе 4WD, вызванная ослаблением жгута проводов или коротким замыканием.

Похожие вопросы

Машина заводится, но когда я начинаю ехать, она не разгоняется быстро и требуется время, чтобы догнать

Здравствуйте. Компьютер двигателя необходимо будет перенастроить или заново обучить новому корпусу дроссельной заслонки. Для этого потребуется компьютерный сканер высокого класса или сканер GM tech 2. Техник, например, из YourMechanic, может. ..

Подергивания при разгоне (после торможения).

Привет. По моему опыту работы с этим автомобилем, проблема почти всегда связана с неисправностью корпуса дроссельной заслонки (https://www.yourmechanic.com/services/throttle-body-replacement). Очень часто корпус дроссельной заслонки имеет прерывистый сбой, и он работает так….

У меня есть 1996 benz c280, требуется уход за приводом корпуса дроссельной заслонки, есть проблемы с получением этого на Ямайке

Здравствуйте, это прискорбно у вас возникли проблемы с поиском запчастей. Вы можете попробовать почистить саму дроссельную заслонку, почистить клапан управления холостым ходом и убедиться, что воздушный фильтр и корпус чистые. Убедитесь, что привод дроссельной заслонки…

Просмотрите другой контент

Смета

Услуги

Техническое обслуживание

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

---

Как отрегулировать и заменить трос дроссельной заслонки на мотоцикле

Трос дроссельной заслонки может показаться простой частью вашего мотоцикла, но он может помешать вам ездить, если его не обслуживать или не заменять должным образом. Читайте, как мы рассказываем вам об уходе за кабелем и советах по установке нового троса дроссельной заслонки ProX.

В преддверии сезона катания самое время заняться важной, но часто игнорируемой задачей технического обслуживания: осмотром и заменой троса дроссельной заслонки. Трос газа соединяет ваш разум и тело с сердцем вашей машины, что делает его невероятно важным звеном. Изношенные, поврежденные, неправильно отрегулированные или корродированные тросы дроссельной заслонки могут привести к опасным условиям вождения и снижению производительности двигателя. Давайте углубимся в решение этой общей задачи обслуживания.

Трос дроссельной заслонки является важным компонентом вашего велосипеда, но его часто упускают из виду. Следуйте приведенным ниже инструкциям, чтобы убедиться, что вы не застряли с неисправной дроссельной заслонкой.

В большинстве руководств по техническому обслуживанию рекомендуется проверять работу дроссельной заслонки после каждой гонки или каждые 2,5 часа работы. Наряду с этой общей рекомендацией, производительность двигателя также может быть индикатором проблем с кабелем. Плохая работа на полном газу может быть признаком того, что трос дроссельной заслонки слишком провисает. Двигатель, которым трудно управлять или который имеет неустойчивый холостой ход, может указывать на недостаточное провисание троса дроссельной заслонки.

Мы будем заменять трос дроссельной заслонки на этом подержанном CRF450R. Обязательно обратитесь к руководству пользователя модели, над которой вы работаете.

В вашем руководстве по обслуживанию или в руководстве пользователя должна содержаться вся необходимая информация о регулировке троса для вашей конкретной марки/модели машины, и ее следует использовать в дополнение к советам и рекомендациям, приведенным в этом отчете. В руководстве по обслуживанию вы должны найти характеристики свободного хода, информацию о прокладке троса дроссельной заслонки, информацию о смазке и предписанную процедуру натяжения.

Начнем с описания основных проверок и регулировок, которые необходимо выполнить для обеспечения правильной работы троса дроссельной заслонки. Как только они будут завершены, мы обсудим полную замену кабеля.

Состояние троса

Трос дроссельной заслонки следует визуально осмотреть на наличие повреждений. Трещины, перегибы, коррозия и области сильного износа из-за трения должны вызывать беспокойство. Систематически осматривайте трос от рукоятки дроссельной заслонки к корпусу дроссельной заслонки/карбюратору, насколько это возможно визуально.

Старайтесь визуально следить за прокладкой троса дроссельной заслонки, чтобы регулярно проверять его на наличие повреждений и износа.

Проверка свободного хода кабеля

Свободный ход троса дроссельной заслонки обычно проверяется путем измерения величины перемещения рукоятки дроссельной заслонки относительно фиксированной точки на корпусе троса дроссельной заслонки. Большинство производителей/моделей указывают свободный ход рукоятки дроссельной заслонки в 2-3 мм. Это можно легко проверить, обратив внимание на преобладающую деталь на рукоятке дроссельной заслонки или отметив ее маркером и измерив величину перемещения относительно корпуса с помощью линейки, шкалы или штангенциркуля.

Свободный ход троса дроссельной заслонки можно измерить, отметив рукоятку в соответствии с точкой отсчета, такой как разрез в корпусе троса дроссельной заслонки. Поворачивайте дроссельную заслонку, пока не почувствуете сопротивление, и измерьте величину движения.

Проверка возврата дроссельной заслонки

Все системы дроссельной заслонки, разработанные для силовых видов спорта, рассчитаны на отказ закрыться в случае обрыва тросов дроссельной заслонки или потери контроля над машиной. Давление возвратной пружины может быть недостаточным, если тросы дроссельной заслонки липкие, заедают или если рукоятка дроссельной заслонки задевает такие аксессуары, как крепления для цевья.

Проверьте работу дроссельной заслонки, полностью открыв и отпустив дроссельную заслонку. Убедитесь, что дроссельная заслонка быстро и легко полностью возвращается в закрытое положение. Проверьте возврат дроссельной заслонки, повернув руль до упора влево, по центру, вправо и на полпути между центром и полной остановкой с каждой стороны. Если дроссельная заслонка не возвращается полностью, трос может быть зажат, неправильно проложен, изношен или подвергнут коррозии, что требует дальнейшего изучения.

При ВЫКЛЮЧЕННОМ велосипеде поверните дроссельную заслонку до упора и отпустите. Убедитесь, что дроссельная заслонка быстро и легко возвращается в закрытое положение. Выполните этот тест с рулем, повернутым в обе крайности, а также в нескольких промежуточных положениях.

Регулировка троса дроссельной заслонки

В большинстве современных машин, использующих корпуса дроссельной заслонки и карбюраторы, используются два троса дроссельной заслонки, точно обозначенные как тросы акселератора и тормоза. Старые карбюраторные машины часто имеют только один трос газа. В зависимости от типа вашей машины процесс настройки может немного отличаться от схемы, которую я собираюсь предоставить.

Количество точек регулировки также зависит от конкретной машины. Некоторые приложения имеют точки регулировки на корпусе дроссельной заслонки или карбюраторе и на корпусе троса дроссельной заслонки, в то время как другие имеют одну точку регулировки на корпусе троса дроссельной заслонки. На машинах с несколькими точками регулировки незначительные регулировки выполняются на корпусе троса дроссельной заслонки, а основные регулировки выполняются на корпусе дроссельной заслонки/карбюраторе.

Двойная регулировка троса

Первым шагом к регулировке машин с двойным тросом газа является снятие всех необходимых пылезащитных чехлов и определение тросов акселератора и тормоза. Трос акселератора натягивается при открытии дроссельной заслонки, а трос замедлителя натягивается при закрытии дроссельной заслонки. Каждый кабель часто легко идентифицировать визуально, взглянув на конструкцию корпуса или внеся небольшие корректировки и определив, на что он влияет.

Снимите все пылезащитные чехлы с корпуса троса дроссельной заслонки и определите, какой из тросов является тросом акселератора, а какой — тормозом.

Чтобы отрегулировать тросы, ослабьте контргайки и поверните регуляторы тросов, чтобы ослабить их, или выверните, чтобы натянуть их. Это можно сделать вручную или с помощью гаечного ключа соответствующего размера. Обычно сначала регулируют трос замедлителя. Натяжение троса замедлителя обычно устанавливается таким образом, чтобы не было люфта при полностью закрытой рукоятке дроссельной заслонки. После того, как трос замедлителя установлен, регулируют трос акселератора. Натяжение троса акселератора обычно устанавливается таким образом, чтобы в рукоятке дроссельной заслонки имелся свободный ход в 2-3 мм. После того, как правильное натяжение было применено, контргайки должны быть плотно затянуты, а все пылезащитные крышки должны быть надеты на регуляторы.

Тросы можно отрегулировать с помощью ключа соответствующего размера. Повернитесь, чтобы расслабиться, и выйдите, чтобы напрячься. Почувствуйте дроссельную заслонку, когда вы настраиваетесь, чтобы знать, насколько близко вы находитесь. Как правило, сначала настраивается замедлитель.

Регулировка с одним тросом

Регулировка с одним тросом дроссельной заслонки проста. В первую очередь необходимо снять любые пылезащитные чехлы, защищающие регулятор троса. Далее следует ослабить контргайку. Затем регулятор троса можно отрегулировать внутрь или наружу, чтобы рукоятка дроссельной заслонки имела правильный свободный ход, который обычно составляет 2-3 мм. После завершения контргайку можно затянуть и снова установить пылезащитную крышку.

Проверки после регулировки

После завершения любых регулировок троса систему следует проверить, как описано в разделе о возврате дроссельной заслонки в этой статье. После того, как вы убедитесь, что возврат дроссельной заслонки работает правильно во всех положениях руля, двигатель следует запустить. Когда двигатель работает на холостом ходу и находится в нейтральном положении, поверните руль от упора до упора и прислушайтесь к любым изменениям в режиме холостого хода. Увеличение или уменьшение оборотов холостого хода может свидетельствовать о том, что трос дроссельной заслонки заедает либо из-за узких мест, либо из-за прокладки троса.

Замена троса дроссельной заслонки

ProX имеет кабели дроссельной заслонки, доступные для длинного списка приложений.

В случае, если требуется замена троса дроссельной заслонки, замена троса может быть выполнена довольно легко. Выбор и закупка нового троса дроссельной заслонки так же важны, как и выполнение работы. Приобретение оригинальных запчастей у дилера может привести к переплате, поэтому люди часто обращаются к вторичному рынку. Однако важно быть осторожным, чтобы не жертвовать качеством ради стоимости.

ProX предлагает тросы дроссельной заслонки от производителей оригинального оборудования по доступным ценам. Поскольку они производятся OEM-поставщиками, они соответствуют качеству и спецификациям оригинального оборудования. Тросы дроссельной заслонки ProX изготовлены из предварительно смазанных нейлоновых внутренних рукавов, плотно намотанных стальных внутренних тросов и гибкой внешней оболочки из ПВХ, что в совокупности обеспечивает плавную работу троса и долгий срок службы.

Тросы дроссельной заслонки ProX изготавливаются поставщиками оригинального оборудования в соответствии со спецификациями OEM, и они более доступны по цене.

Найдите кабели ProX для своей модели здесь.

Архитектура вашей конкретной машины в значительной степени определяет, что необходимо удалить, чтобы успешно заменить трос дроссельной заслонки. Обычно необходимо снять следующие компоненты:

• Главный передний тормозной цилиндр (иногда)
• Передний номерной знак
• Сиденье
• Топливный бак
• Задний подрамник и воздушная камера
• Корпус дроссельной заслонки/карбюратор

Обязательно снимите необходимые компоненты, чтобы легко получить доступ к тросу дроссельной заслонки и корпусу дроссельной заслонки или карбюратору.

После демонтажа необходимых компонентов заменить трос дроссельной заслонки несложно. Мы пройдем необходимые шаги, предполагая, что мы работаем над машиной с двойным кабелем. Шаги для приложения с одним кабелем почти идентичны.

Начните с ослабления регуляторов троса дроссельной заслонки на корпусе дроссельной заслонки и ослабления тросов. Затем снимите крепеж, скрепляющий корпус троса дроссельной заслонки. После снятия с руля снимите концы троса дроссельной заслонки со шкива кожуха троса дроссельной заслонки. Обратите внимание на положение тросов акселератора и замедлителя.

Обратите внимание на положение тросов дроссельной заслонки акселератора и замедлителя, прежде чем снимать их со шкива корпуса дроссельной заслонки.

Снимите все необходимые крышки с корпуса дроссельной заслонки или карбюратора, чтобы получить доступ к концам троса дроссельной заслонки. Обратите внимание на расположение тросов акселератора и тормоза перед их снятием. Ослабьте необходимые стопорные гайки и регуляторы, затем снимите концы троса со шкива.

Снимите защитный кожух с корпуса дроссельной заслонки или карбюратора, отметьте, какой тросик какой, и аккуратно снимите концы тросика со шкива.

В карбюраторах с одним тросом и карбюраторами с круглыми или овальными золотниками отвинтите верхнюю крышку карбюратора в том месте, где трос газа входит в золотник. Сожмите возвратную пружину и осторожно снимите все необходимые крепежные детали, крепящие конец троса к ползунку. После снятия кабель можно ослабить и снять с крышки карбюратора.

Подготовьте новые тросы дроссельной заслонки, нанеся смазку на оба конца тросов. Перед установкой проверьте гладкость кабелей, перемещая их вперед и назад.

Кабельная смазка — отличный инструмент. Он просто крепится к концу троса и позволяет смазке течь через внутреннюю часть троса.

Когда старые тросы дроссельной заслонки будут свободны с обоих концов, обратите внимание на то, как они были проложены. Затем отсоедините кабели и проложите новые кабели аналогичным образом. Если вы подозреваете старую прокладку кабелей, проверьте в руководстве по обслуживанию заводские прокладки кабелей.

Обязательно следуйте маршруту OEM при установке новых кабелей.

После успешной прокладки кабеля начните процесс сборки. Начните с установки концов троса в корпус дроссельной заслонки/карбюратора и корпус троса дроссельной заслонки. Полностью вверните регуляторы троса на корпусе рукоятки дроссельной заслонки, затем поверните каждый из них на один оборот. Как только это будет сделано, если не указано иное, используйте функции регулировки корпуса дроссельной заслонки или карбюратора, чтобы максимально устранить провисание тросов. Обратитесь к советам, изложенным в разделе о регулировке натяжения тросов, чтобы правильно натянуть тросы дроссельной заслонки. После регулировки натяжения троса обязательно проверьте функционирование возврата дроссельной заслонки, как это было предписано ранее.

Сначала устраните большую часть провисания тросов в регулировках корпуса дроссельной заслонки / карбюратора, а затем точно отрегулируйте регулировку корпуса дроссельной заслонки.

После установки новых тросов дроссельной заслонки и завершения проверки возврата завершите работу, установив на место все элементы, которые требовалось снять для доступа к тросовой системе. Когда все будет переустановлено, проверьте функциональность системы сначала при выключенном двигателе, а затем на холостом ходу, чтобы убедиться в отсутствии отклонений.

700R4, 2004R Трос дроссельной заслонки «ТВ-кабель» Инструкция по регулировке

ВНИМАНИЕ! ВАЖНОЕ ЗАМЕЧАНИЕ!
РЕГУЛИРОВКА ПОСЛЕ УСТАНОВКИ.
Пожалуйста, обратите внимание: Следующие инструкции были сделаны в качестве руководства/справочника, если у вас нет
опыта выполнения этих типов критических регулировок,
настоятельно рекомендуется обратиться к сертифицированному специалисту, чтобы он сделал регулировки за вас!



Крайне важно, чтобы после установки новой коробки передач Monster 700R4/2004R кабель дроссельной заслонки (TV) был правильно отрегулирован, ПРИНЕСЕТСЯ ПОВРЕЖДЕНИЕ коробки передач, что приведет к аннулированию гарантии. Если вы не уверены в необходимой регулировке, позвоните в службу технической поддержки Monster Transmission за помощью или обратитесь к руководству по обслуживанию General Motors для получения дополнительной информации и справки.

? Назначение телевизионного кабеля : Многие считают, что это фиксатор троса пониженной передачи и что это единственная функция, которую выполняет трос. На самом деле телевизионный кабель контролирует давление в магистрали, точки переключения, частичное понижение дроссельной заслонки и фиксированное понижение передачи. Трос функционирует аналогично комбинированной системе вакуумный модулятор/трос, используемой в других автоматических коробках передач.

? Подключение телевизионного кабеля : Если вы модернизируете трансмиссию Monster 700R4/2004R вместо трансмиссии другой модели (например, TH-350 или TH-400), обязательно следуйте инструкциям по изготовлению кронштейна для телевизионного кабеля. Если ваша Monster Transmission 700R4/2004R заменяет оригинальную 700R4/2004R, перейдите к шагу 2.

Шаг 1
Приобретите кабель, предназначенный для использования с коробкой передач 700R4/4L60/2004R. Кабели TH-350 и более старые TH-200 имеют другую конструкцию и не будут работать. Кабель свалки может подойти, но имейте в виду: на серийных автомобилях можно найти около 30 кабелей разной длины, и слишком короткий кабель не подойдет для вашего приложения. Кроме того, бывшие в употреблении кабели также могут иметь ряд проблем, в том числе растянутые кабели, поврежденную оболочку или корпуса или поврежденные концы кабелей. Monster Transmission & Performance рекомендует наш универсальный телевизионный кабель, который предназначен для правильной работы в любом приложении 700R4/2004R.

Шаг 2
При отсоединенном конце телевизионного кабеля со стороны карбюратора/корпуса дроссельной заслонки вытяните звено из коробки передач и подсоедините конец кабеля к звену, как показано на Рис. 1 . Вставьте оболочку телевизионного кабеля в уплотнение коробки передач и затяните 10-миллиметровый стопорный болт. Если в вашем автомобиле установлен заводской кронштейн для ТВ-кабеля, перейдите к шагу 4.

Шаг 3
Установите кронштейн, который позволит подключить ТВ-кабель к карбюратору/корпусу дроссельной заслонки. Monster Transmission & Performance имеет два кронштейна: модель № AS4-04K работает с большинством карбюраторов Holly или модель № AS5-05K для карбюраторов Edelbrock Performer.

Если вы используете индукционную систему Chevrolet TBI/TPI, подходящие кронштейны можно приобрести на свалке или в местном автосалоне.

На рис. 2 показана правильная геометрия для монтажного положения телевизионного кабеля. Используйте следующую процедуру, чтобы определить, правильно ли выбрана ТОЧКА МОНТАЖА РЕГУЛЯТОРА.
и . Нажмите на вкладку регулировки и отведите ползунок в направлении, показанном на рис. 3.
    a1. Вкладка регулировки выпуска.

б . Не позволяя слайдеру двигаться, потяните трос до упора и измерьте расстояние от монтажного кронштейна до монтажного выступа карбюратора. Добавьте 3/16 дюйма к этому размеру и, натянув трос, ослабьте латунную стопорную втулку и сдвиньте ее вниз по линии до размера 3/16 дюйма.

в. Также обратите внимание, что в рис. 2 указано расстояние от вала дроссельной заслонки до конца троса. Это расстояние должно быть между 1 7/64″ и 1 1/8″! Точка крепления конца троса должна проходить по дуге 78° между закрытой дроссельной заслонкой и WOT, чтобы обеспечить надлежащее натяжение троса.

Шаг 4
Регулировка телевизионного кабеля на бензиновом двигателе . Для дизельного двигателя перейдите к шагу 5.
a . Регулировки производятся при выключенном двигателе. Найдите выступ регулировки на корпусе троса. Нажмите на вкладку и сдвиньте ползунок, как показано на Рисунок 3 .

б . Отпустите язычок и поверните рычаг дроссельной заслонки в положение WOT, и трос отрегулируется самостоятельно, о чем свидетельствуют несколько слышимых щелчков. Отпустите рычаг дроссельной заслонки и проверьте трос на наличие признаков заедания или заедания. После того, как вы отпустили рычаг, убедитесь, что трос не провисает.

с . Дорожные испытания автомобиля. При умеренном ускорении ваши точки переключения должны быть близки к следующим: …… 42-45 миль в час Если трос отрегулирован слишком слабо, ваша коробка передач будет демонстрировать мягкие, сложенные переключения (не растянутые). НЕ ПРОДОЛЖАЙТЕ УПРАВЛЯТЬ АВТОМОБИЛЕМ, ЕСЛИ ЭТО ПРОИЗОШЛО!

Немедленно отрегулируйте кабель. Затяните трос, чтобы усилить переключения и распределить точки переключения. Ослабьте трос, если передача переключается слишком поздно. Повторите шаг 4, раздел C. Если у вас по-прежнему возникают проблемы, обратитесь за помощью в технический отдел Monster Transmission & Performance.

  Шаг 5  (только дизельные двигатели)
Регулировка телевизионного кабеля на дизельном двигателе .
и . Регулировки производятся при выключенном двигателе. При наличии круиз-контроля снимите тягу управления.
б . Отсоедините конец телевизионного кабеля от рычага дроссельной заслонки.
с . Ослабьте контргайку на штоке насоса и укоротите на несколько оборотов.
д . Поверните рычаг дроссельной заслонки в положение WOT и затяните контргайку штока насоса.
и . Удлиняйте шток насоса до тех пор, пока рычаг ТНВД не коснется ограничителя полного газа.
ф . Отпустите рычаг дроссельной заслонки и затяните контргайку штока насоса.
г . Снимите шток насоса с рычага дроссельной заслонки.
ч . Подсоедините конец телевизионного кабеля к рычагу дроссельной заслонки.
и . Нажмите на вкладку Adjust и переместите ползунок, как показано на Рисунок 3 .
и . Отпустите язычок и поверните рычаг дроссельной заслонки в положение WOT, и трос отрегулируется самостоятельно, о чем свидетельствуют несколько слышимых щелчков. Отпустите рычаг дроссельной заслонки и проверьте трос на наличие признаков заедания или заедания.
к . Снова подсоедините шток насоса и шток дроссельной заслонки круиз-контроля, если он установлен.
л . При наличии круиз-контроля отрегулируйте шток сервопривода дроссельной заслонки до минимального провисания.
м . Дорожные испытания автомобиля. При умеренном ускорении ваши точки переключения должны быть близки к следующим: ……42-45 миль в час
n . Если трос отрегулирован слишком слабо, ваша трансмиссия будет демонстрировать мягкие, сложенные переключения (не разбросанные).
