Как расшифровывается егр: что это такое, признаки неисправности, как его заглушить

Код ошибки р0404 — система рециркуляции ЕГР. Причины и что делать

Ошибка p0404 расшифровывается как: «Неправильное значение в цепи клапана EGR». Другое название ошибки — ошибка клапана рециркуляции газов ЕГР. В английском языке — «Exhaust gas recirculation (EGR) system – range/performance problem». Она сообщает автовладельцу о том, что на электронный блок управления двигателем (сокращенно — ЭБУ) приходят показания от датчика (клапана) ЕГР, которые выходят за допустимые пределы. Вследствие этого блок управления в принудительном порядке отключает систему рециркуляции газов. Такое действие приводит к неустойчивой работе двигателя вследствие преждевременного воспламенения топлива в цилиндрах.

Внешние признаки возникновения что имеет ошибка р 0 4 0 4

О том что возникла ошибка егр, проявляется ряд признаков. Именно они указывают на формирование в памяти ЭБУ кода ошибки p0404. Среди них:

• Загорается контрольная лампа Check Engine на приборной панели автомобиля. Сканирование памяти ОЗУ блока управления выдаст ошибка р 0 4 0 4 — “Система рециркуляции отработавших газов (EGR) — диапазон/функционирование”.
• Преждевременное воспламенение топлива при ускорении автомобиля. В частности, это выражается в потере мощности машины и утрате ею динамических характеристик — автомобиль плохо разгоняется, «не тянет», особенно при езде в гору или в загруженном состоянии.
• Неустойчивая работа двигателя, особенно на холостых оборотах. Возможна его внезапная остановка на малых (холостых) оборотах.
• Уменьшение разрежения на впускном коллекторе, и как следствие езда двигателя на обогащенной топливовоздушной смеси. Это также приводит к перерасходу топлива.

Потеря мощности и динамических характеристик может быть спровоцирована другими проблемами в двигателе автомобиля, например, неисправностями датчиков либо других его компонент. Поэтому всегда необходимо проводить комплексную диагностику.

Условия формирования ошибки

Для того, чтобы в памяти электронного блока управления автомобиля сформировался код ошибки р0404 необходимо совпадение нескольких факторов. У различных марок машин они будут отличаться по значению, однако, в основной своей массе, сами условия совпадают. Приведем пример когда фиксируется ошибка p0404 на Шевроле Лачетти, как один из популярных автомобилей (также такая проблема наблюдается на Ford Transit и Дэу Матиз):

• двигатель автомобиля запущен и работает на оборотах от 2050 до 2300 оборотов в минуту;
• система рециркуляции отработанных газов подключена и работает в штатном режиме;
• массовый расход воздуха составляет от 98 до 152 миллиграмм при положении поршня в верхней мертвой точке;
• температура охлаждающей жидкости выше 81,75°С;
• значение напряжения на сигнальном проводе датчика выходит за пределы от 0,1613 до 4,9022 Вольта;
• разность между текущим и заданным положением клапана составляет более 15%;
• напряжение зажигания находится в пределах 11,7…16 Вольт;
• температура окружающего воздуха выше +3°С;
• диагностические коды ошибок p0112, p0113, p0405, p0406, p0502 не обнаружены в памяти ЭБУ.

Индикатор “Проверьте Двигатель” тухнет лишь если ошибка не возникает после трех последовательных проверок.

Причины возникновения ошибки р0404

Чтобы установить причину по которой может возникать ошибка р0404 вкратце рассмотрим саму систему ЕГР и как она работает. Ведь если появился такой код, то это свидетельствует что есть проблемы с функционированием датчика либо клапана системы рециркуляции отработанных газов (ЕГР или EGR, а в просторечии «Егорка»). Которая предназначена для того, чтобы отправлять в цилиндры на дополнительное сгорание некоторое количество выхлопных газов.

Работает система на основании датчика EGR, расположенного на впускном коллекторе или всасывающем тракте (чаще всего, хотя возможны и другие варианты). Упомянутый датчик контролирует положение клапана EGR, находясь в его верхней части.

Так, причиной возникновения ошибки ЕГР может быть:

• Неправильное положение клапана EGR во время его закрытия. На практике это означает, что датчик не фиксирует фактического положения клапана, что приводит к несоответствию информации и подаче некорректных данных на электронный блок управления.
• Движение клапана ЕГР рывками. Исправный клапан должен двигаться плавно, и соответственно, датчик должен передавать на ЭБУ постепенно меняющиеся данные. При резком скачке показаний электронный блок расценивает это как ошибку исполняющего механизма.
• Показания датчика выходят за допустимые пределы. Обычно это происходит при открытии клапана. Чаще всего причина такой ситуации заключается в неисправности самого датчика.

Как показывает практика, наиболее частой причиной возникновения ошибки p0404 является заклинивание клапана EGR (то есть, он открывается и закрывается не полностью) в результате отложения в нем продуктов сгорания выхлопных газов (сгоревшего углерода или попросту сажи).

Иногда причиной ошибки является сам механизм работы. В частности, электромотор, приводящий в движение клапан или промежуточная шестерня (предусмотрена на некоторых автомобилях, например, Фольскваген Пассат). У мотора может перегореть обмотка либо повредиться подшипник, а шестерня может попросту стереть один или несколько зубьев, из-за чего она не будет передавать крутящий момент от двигателя.

В очень редких случаях возможно ложное срабатывание (то есть, так называемый «глюк») электронного блока управления, в частности, его программного обеспечения.

Диагностика ошибки клапана ЕГР

Алгоритм диагностики кода ошибки р0404 будет следующим:

• Удаление ошибки из памяти блока управления. Делается при помощи программных средств, либо просто при снятии с минусовой клеммы аккумулятора провода на несколько секунд. Но так как отключение питания повлечет и сброс всех настроек, то первый метод предпочтительнее, поскольку при втором может возникнуть ошибка p1602.
• Проверка на повторное возникновение ошибки. Для этого запускают двигатель и проверяют, не активизировалась ли контрольная лампа Check Engine, и если да, то с помощью сканера проверяют код ошибки. Если она не возникла, значит было ложное срабатывание, если она появилась снова — диагностику продолжают.
• Проверка клапана. В частности, не заклинило ли его в открытом положении. А кроме этого, проверяется плавность его открывания/закрывания в динамике. Зачастую клапан засоряется продуктами сгорания (сажей и/или мелким мусором), в результате чего он может заклинить либо двигаться прерывисто.
• Проверка клапана. Для этого его демонтируют с двигателя и проверяют его работоспособность. Проверка будет зависеть от типа используемого клапана ЕГР — они бывают вакуумные и цифровые.
• Проверка датчика EGR. Для этого его также демонтируют и проверяют мультиметром.
• Проверка проводов. Это касается, в основном, питающих и сигнальных проводов, подсоединенных к датчику (фишке). Возможно, на них была повреждена изоляция (из-за чего они могут «коротить» на массу) либо один или несколько из них попросту оборваны. Возможно на фишке плохой контакт.

Проверка узлов несложная, и под силу даже начинающему автовладельцу. Главное знать, где именно расположен клапан и датчик ЕГР.

Как устранить ошибку p0404

В зависимости от того, что стало причиной возникновения кода ошибки р0404, естественно, будут отличаться и меры для ее устранения. В целом, это будет одно или несколько из следующих действий:

• Чистка клапана ЕГР. Для этого его нужно демонтировать с двигателя, а для чистки пользоваться карбклинерами или подобными аналогичными очистителями.
• Замена клапана EGR. Менять узел необходимо в том случае, если он значительно износился, и перестал плавно открываться и закрываться, а почистить его не представляется возможным.
• Замена датчика клапана ЕГР. Менять датчик нужно после его проверки с демонтажем клапана. Однако перед заменой необходимо проверить его работоспособность. Обычно для этого к нему подключают цифровой мультиметр (к сигнальному проводу, а второй щуп «кидают» на массу) и принудительно открывают/закрывают клапан. Если датчик не реагирует на эти действия изменением напряжения на сигнальном проводе, значит, он неисправен и подлежит замене.
• Замена или ремонт проводов. В частности, если провода, подсоединенные к датчику, повреждены (повреждена изоляция на них либо они оборваны), то их меняют на новые. Провода можно прозвонить электронным мультиметром. Также имеет смысл проверить, подаются ли питающие 5 Вольт от ЭБУ до датчика. Лучше купить соответствующий новый жгут в автомагазине. Если изоляция повреждена незначительно, то можно попытаться исправить это с помощью термостойкой изоленты или термоусадочной трубки. Но вместо ремонта лучше замена.

После выполнения ремонта необходимо обязательно стереть ошибку из памяти электронного блока управления (лучше программным методом). А после запуска двигателя проконтролировать, не появляется ли ошибка вновь.

Последствия кода ошибки ЕГР

На самом деле ошибка ЕГР с кодом p0404 не является критичной, и машиной, по большому счету, пользоваться можно. Но, как указывалось выше, двигатель будет работать нестабильно, рабочие обороты будут «плавать», а динамические и мощностные характеристики двигателя сократятся.

Кроме этого, ЭБУ при формировании в его памяти ошибки датчика ЕГР с кодом р0404 принудительно отключается систему рециркулирования выхлопных газов. Это приводит к тому, что выхлопы становятся более токсичными. Большинство отечественных автолюбителей пренебрегают этим показателем, однако, если планируется проверка состояния выхлопов на станции техобслуживания либо в органах госавтоиспекции, то лучше, чтобы система EGR работала исправно, и соответственно, ошибку и причины, по которым она возникла, необходимо устранить.

Многие отечественные автолюбители специально «глушат» клапан EGR вследствие чего, по их мнению, двигатель начинает работать мягче, исчезают провалы при разгоне, и в целом повышаются динамические характеристики машины, но и без минусов тоже не обойдется.

Турбо тест EGR на Jaguar в Москве

LR⁠-⁠Expert 29.07.2022

Большинство неисправностей премиального автомобиля Jaguar можно диагностировать без демонтажа и визуального осмотра состояния элементов.

Работоспособность многих элементов можно проверить при помощи диагностического компьютера и специальных программ. К примеру, сегодня мы рассмотрим клапан EGR и расскажем, как высококвалифицированные специалисты из сервисного центра ЛР-Эксперт в Москве выполняют его турбо тест.

Что такое EGR на Jaguar?

EGR — это аббревиатура, которая расшифровывается как “рециркуляция отработавших газов”. Есть устоявшееся мнение, что данная система направлена только на защиту окружающей среды от токсичных выбросов выхлопа. На самом же деле, у нее есть ряд практических функций, влияющих на работоспособность автомобиля. Например, обеспечивает сбалансированную работу двигателя внутреннего сгорания во время прогрева, в моментах пиковых нагрузок и при функционировании с не нормированными показателями давления в системе. Из этого следует, что заглушка и полное отключение клапана EGR на Jaguar являются весьма не рациональными процедурами.

При возникновении неисправностей данного элемента, его нужно диагностировать в сервисном центре. ЛР-Эксперт предлагает очень быстрый метод — проведение турбо теста.

Из-за чего EGR на Jaguar выходит из строя?

Работоспособность системы рециркуляции отработавших газов основывается как на механическом функционировании элементов, так и на электронике. Иногда система перестает работать, но при этом все ее детали находятся в полностью исправном состоянии. Это означает, что в электронном блоке управления возник системный сбой, который препятствует нормальному функционированию.

При недостатке технического обслуживания и чрезмерных нагрузках на автомобиль, в элементах системы могут образоваться механические повреждения. Чаще всего страдает именно клапан EGR. Если пренебречь его диагностикой и обновлением смазки, он может заклинить.

Признаки неисправности EGR на Jaguar.

Если система EGR неисправна, то вы столкнетесь со следующими признаками:

1. Изменение цвета выхлопа.
2. Снижение мощности двигателя.
3. Оповещение “чек” на салонном дисплее.

Очевидных признаков неисправности данной системы довольно мало, поэтому при проблемах с работоспособность автомобиля вам нужно записаться на диагностику к профессионалам из сервисного центра ЛР-Эксперт в Москве. Они быстро продиагностируют EGR по максимально привлекательным ценам.

Как проводится турбо тест EGR на Jaguar в сервисе ЛР-Эксперт.

К электронному блоку управления EGR подключается диагностический компьютер. На нем механики запускают специальную программу “Turbo EGR”. Они искусственным путем приведет механизмы системы в действия и измерит их эксплуатационные параметры в реальном времени. Таким образом, специалисты будут видеть по каким характеристикам функционирование системы отклоняется от нормы и нужно ли ее ремонтировать.

Следите за своими автомобилями, и они не оставят вас на дороге!

Марк Чирибаш

технический директор

Сообщение

ошибка

ошибка

ошибка

Нажимая кнопку отправить, вы соглашаетесь с условиями политики конфиденциальности

Двигатель на Jaguar — решаем проблемы с ремонтом, любой степени сложности

УЗНАТЬ ПОДРОБНЕЕ

узнать детали

Замена катализаторов на Jaguar

узнать детали

Замена прокладки выпускного коллектора на Jaguar

узнать детали

Замена охладителя клапана EGR на Jaguar

узнать детали

Отключение клапана EGR на Jaguar

узнать детали

Замена теплообменника на Jaguar

узнать детали

Установка заглушки EGR на Jaguar

узнать детали

Снятие и установка охладителя EGR на Jaguar

узнать детали

Турбо тест EGR на Jaguar

узнать детали

Замена прокладок охладителей клапанов egr на Jaguar

узнать детали

Снятие и установка теплообменника ЕГР на Jaguar

узнать детали

Замена кислородного датчика на Jaguar

узнать детали

Замена теплозащиты выхлопной трубы на Jaguar

узнать детали

Замена шпилек выпускного коллектора на Jaguar

узнать детали

Снятие и установка клапана EGR для диагностики на Jaguar

узнать детали

Удаление катализатора на Jaguar

узнать детали

Чистка правого радиатора интеркулера на Jaguar

Посмотрите видеоролики о процессе работы наших специалистов. Мы всегда рады показать высокий уровень и профессионализм.
Мы работаем для вас!

Причина, признаки, ремонт и затраты

Вот почему к клапану ЕГР нужно относиться серьезно: мал да удал. Если клапан ЕГР (EGR) перестает работать правильно, то в автомобиле могут появиться определенные симптомы явно указывающие нам на

Содержание

Как и почему перестает работать EGR?

Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтенный подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.

Самый распространенный случай – заклинивание клапана.

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.

Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.

Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.

И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.

Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.

Итак, допустим, что мы нашли неисправность, и теперь хотим от нее избавиться. Как это можно сделать?

Вот почему к клапану ЕГР нужно относиться серьезно: мал да удал.



Если клапан ЕГР (EGR) перестает работать правильно, то в автомобиле могут появиться определенные симптомы явно указывающие нам на неисправность системы рециркуляции выхлопных газов. К нашему с вами счастью, чаще всего это не говорит о том, что пришла пора менять сам клапан. Во многих случаях мы можем самостоятельно все легко исправить сами.

Для чего нужна система EGR

Прежде всего, необходимо разобраться EGR – что это в автомобиле и для чего она предназначена. Сам термин произошел от английского «Exhaust Gas Recirculation», что переводят как «клапан рециркуляции отработанных газов», обозначая аббревиатурой EGR. Среди водителей его для краткости зовут просто «клапан ЕГР». Он принадлежит к числу тех приспособлений, за счет которых производители автомобилей пытаются эффективно решать масштабные и нарастающие экологические проблемы, в данном случае – для снижения уровня загрязненности окружающей среды. Такой оригинальный датчик должен, по замыслу конструкторов, поднять эффективность функционирования двигателя.

Есть у него и другая ключевая задача, тесно сопряженная с первой, – добиться снижения расхода горючего. Это делается за счёт дожигания уже отработанных газов, говоря точнее – с помощью из повторного использования. Надо ли говорить, насколько это злободневно в наше время с множеством энергетических проблем! На западе такая методика используется уже давно, все более распространенной она становится и у нас.

Зачем нужна EGR-система?

Самыми опасными для окружающей среды являются такие составляющие выхлопных газов машин:

• углеводород;
• оксид углерода;
• оксид азота.

Две первые составляющие из списка весьма эффективно отсеивает система каталитической нейтрализации, но третий компонент перерабатывается данным механизмом недостаточно. Чтобы уменьшить выброс в атмосферу токсичного оксида азота, автоинженерами было реализовано средство рециркуляции выхлопных газов (Exhaust_Gas_Recirculation, сокращённо EGR).

ЕГР-клапан не улучшает технических показателей мотора. Его устанавливают, руководствуясь исключительно экологическими соображениями. Система активируется лишь на средних оборотах, отключаясь при прочих режимах.

Рассматриваемый вариант рециркуляции не встречается на бензиновых турбодвигателях, так как моторы с турбонаддувом имеют небольшие показатели спектра рабочих диапазонов.

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

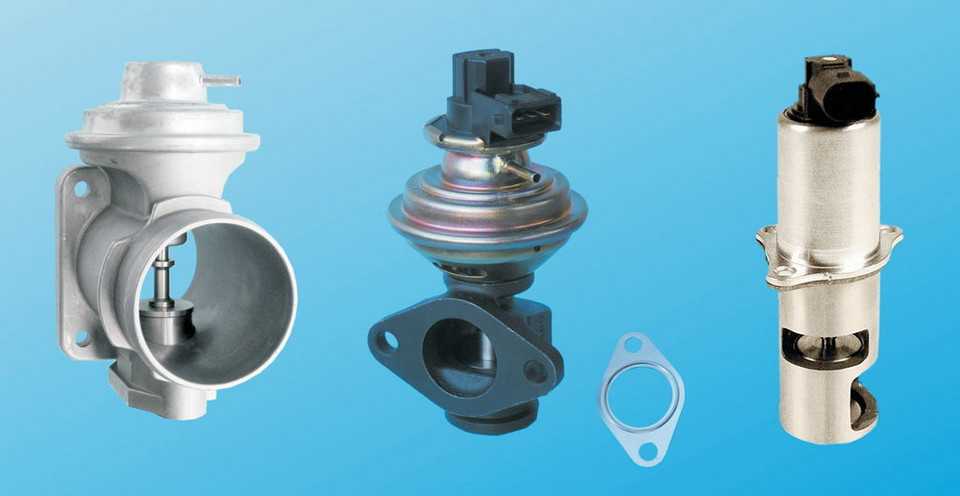

Клапан ЕГР что это такое и где он находится

EGR – аббревиатура, которая заимствована из английского языка и расшифровывается как Exhaust Gas Recirculation. Дословно оно переводится как «рециркуляция выхлопных газов». Правильное русское название узла – система рециркуляции отработавших газов (сокращенно – СРОГ).

Не следует путать ЕГР с другими схожими аббревиатурами – ЭГР и ЭГРД. Несмотря на схожесть, они обозначают совсем другое. Их расшифровка – «электрогидравлический регулятор» и «электрогидравлический регулятор давления» соответственно».

Зачем же ЕГР стали устанавливать на транспортные средства? Дело в том, что большинство современных ДВС используют режимы работы, при которых в топливной смеси повышено содержание воздуха. Как правило, они используются для экономии топлива. В обычном режиме работы кислород полностью расходуется на окислительную реакцию с горючим (то есть горение). Однако в определенных режимах работы ДВС он поступает в цилиндры с избытком. В результате часть химического соединения начинает реагировать не с топливом, а с азотом, содержащимся в атмосферном воздухе.

Следствием такой реакции является появление оксида и диоксида азота.

Эти вещества могут оказывать неблагоприятное воздействие на здоровье человека, поэтому во многих государствах производители автомобилей должны стремиться к минимизации их выброса. Такие требования и послужили причиной появления клапана ЕГР. На сегодняшний день он используется во всех типах двигателей:

• бензиновых;
• дизельных;
• газовых.

На турбированные бензиновые двигатели (но не на турбодизели) ЕГР не устанавливают. Это обусловлено тем, что такие моторы и так в большинстве случаев работают на средних оборотах. Обеднение топливной смеси понизило бы их еще больше, что привело бы к потере мощности. Поэтому на турбированных ДВС с оксидом азота борются иначе – охлаждают поступающий в цилиндры воздух (реакция окисления азота происходит только при очень высоких температурах).

Однако клапан выполняет и другую важную функцию – стабилизирует работу автомобильного двигателя. Это необходимо:

• при прогреве мотора;
• при работе ДВС в условиях стабильной нагрузки на постоянных оборотах;
• при работе ДВС в условиях повышенного или пониженного атмосферного давления.

Благодаря такой стабилизации не только становится ровнее работа двигателя, но и несколько снижается расход топлива.

Следует отметить, что оксид и диоксид азота вредят не только человеку. Это довольно едкие вещества и при их переизбытке происходит вымывание тонкого масляного слоя в цилиндре, что ведет к его износу. Поэтому еще одна задача клапана – предотвращать возникновение подобного явления. И, как следствие, преждевременного износа мотора машины.

Стоит ЕГР неподалеку от впускного коллектора (во многих случаях закреплен непосредственно на последнем).

• По популярности
• Сначала дешёвые
• Сначала дорогие
• По рейтингу и цене
• По размеру скидки

Принцип работы клапана ЕГР

Функционирование клапана основано на взаимодействии с устройством ЭБУ и датчиков. Рассмотрим, как ведет себя ЕГР в различных ситуациях.

• Прогрев. Во время прогрева в цилиндры поступает обогащенная смесь, что в данном случае является излишним. Датчики считывают это и передают информацию на ЭБУ. Блок, в свою очередь, приоткрывает ЕГР и впускает немного отработавших газов (ОГ) обратно в цилиндр. В результате топливная смесь обедняется, поскольку в ней понижается количество кислорода.
• Постоянные обороты. При стабильной работе мотора на постоянных оборотах (например, на круиз-контроле) ЭБУ также дает команду на открытие клапана. Отработавшие газы начинают поступать в цилиндры, смесь обедняется. Это делается с целью экономии топлива и для снижения выбросов в атмосферу.

Как можно заметить, принцип работы узла довольно прост.

• По популярности
• Сначала дешёвые
• Сначала дорогие
• По рейтингу и цене
• По размеру скидки

Решение проблем с EGR

Итак, устранить неисправность можно следующими способами:

• замена клапана на новую оригинальную деталь;

• использование китайских аналогов;

• удаление EGR из системы с программным отключением;

• программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».

Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.

Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.

Видео о ЕГР

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Клапан EGR- дефекты и симптомы

 Часто клапан ОГ (EGR) покрывается смесью сажи и масла. На фотографии друзья вы можете видеть, как выглядит клапан рециркуляции отработавших газов после тысяч километров эксплуатации автомобиля.

Неисправность клапана EGR может проявляться по-разному. Вот признаки, которые могут указывать на неисправность клапана рециркуляции отработанных газов:

– При разгоне, автомобиль набирает скорость рывками.

– Колебания на холостом ходу.

– Потеря мощности двигателя.

– Появление на приборной панели значка “Check Engine” (Чек двигателя – аварийная программа работы двигателя).

– В выхлопных газах повышается уровень оксида азота.

– Черный дым из выхлопной трубы.

– Повышенный расход топлива.

Поскольку клапан EGR с его регулировочным механизмом находится в потоке выхлопных газов, то он является наиболее чувствительным компонентом системы рециркуляции отработавших газов. Из-за сажи, содержащейся в выхлопных газах, регулировочный механизм клапана рециркуляции отработанных газов с течением времени может начать работать неправильно.– клапан может перестать нормально открываться или закрываться.

Также этот клапан может загрязниться и из-за паров масла из маслоотделителя, которые в сочетании с сажей делают со временем свое злое дело.

В результате неправильной работы клапана ОГ в выхлопной системе может существенно вырасти уровень вредных веществ. Также может появиться и отсроченный отклик автомобиля при нажатии педали газа (отклик дроссельной заслонки). В том числе наиболее частый симптом неисправности клапана ОГ является,– сильная потеря мощности двигателя. Обычно это бывает тогда, когда клапан не может закрыться должным образом. Вместе с потерей мощности в этом случае в выхлопной трубе может появиться еще и черный дым, который образуется из-за отсутствия необходимой порции свежего воздуха при полной нагрузке.

Смотрите также: Все то, что нужно знать при использовании AdBlue в машине

Если клапан EGR (ЕГР) застрял при закрытом положении, то возможно, что при движении автомобиля вы просто не заметите никаких признаков его неисправности. Но если при этом виде неисправности взять и замерить уровень оксида азота, то вы сразу обнаружите его существенное превышение от нормы.

В том числе, загрязненный клапан ОГ (что также неизбежно означает загрязнение в системе впуска двигателя) может приводить и к увеличению расхода топлива. Кстати, иногда все эти признаки могут появляться лишь периодически (не постоянно), так как клапан ЕГР может восстанавливать свою функцию самостоятельно. Однако даже временные симптомы неустойчивости работы не следует игнорировать, поскольку это явно указывает на его неисправность. Что означает, что в ближайшем будущем проблемы с клапаном ОГ будут учащаться и рано или поздно это приведет к выходу данного клапана из строя.

Клапан отработанных газов: признаки неправильного функционирования механизма

В процессе эксплуатации ЕГР-датчик неизбежно загрязняется и покрывается смесью сажи и масла. Спустя некоторый пробег количество загрязнений может увеличиться настолько, что это выведет механизм из строя или станет причиной его неправильной работы.

Понять, что система EGR неисправна, можно по ряду признаков:

• во время разгона транспортное средство набирает скорость рывками;

• в режиме холостого хода возникают колебания;

• наблюдается заметная потеря мощности двигателя;

• в отработавших газах увеличилось количество токсичных веществ, что можно понять по запаху выхлопа, который стал более едким и неприятным;

• увеличился расход горючего;

• из выхлопной трубы идет черный дым.

Если система рециркуляции отработавших газов функционирует с ошибками, автовладельцы могут заметить задержки в работе ДЗ. Выражается эта неисправность в том, что транспортное средство не сразу реагирует на нажатие педали газа водителем.

Важно отметить, что система ЕГР может восстанавливать свои функции через некоторое время. То есть все вышеперечисленные признаки могут быть временным явлением и проявляться не постоянно. Игнорировать их, тем не менее, не стоит, так как с течением времени неполадки начнут возникать чаще. Если не ремонтировать датчик клапана ЕГР, в конечном итоге испортится может не только он, но и другие элементы в автомобиле.

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

ЕВРО-5 и ее преимущества

Появление новых европейских и международных стандартов мотивирует складывающаяся непростая экологическая ситуация в странах Объединенной Европы, чей воздушный бассейн «перегружен» выхлопным автомобильными газами. Поправить дело можно исключительно запретительными мерами, что Европа и делает. Ввод в действие нового запретительного стандарта, обладает бесспорными преимуществами перед предшествующими аналогами:

• большим объемом задерживаемой сажи;
• понижением температуры отработанных газов;
• очевидным понижением уровня оксида азота, находящиеся в отработанных выхлопах.

В чистом остатке — мощность дизельных двигателей ни на йоту не понижается.

Машину, попадающую на скользкий участок проезжей части, заносит. Если авто передвигается на высокой скорости, то с большой вероятностью оно будет отклоняться от траектории, нестись в наружную сторону от виража.

Естественной реакцией большинства водителей является выкручивание руля по направлению поворота. Некоторые из автолюбителей вращают руль в сторону заноса.

При любом варианте после погашения энергии скольжения, когда протекторы цепляются за твердый асфальт, машина поедет туда, куда повернуты передние колеса. Зачастую такое направление приводит в кювет

Для опытного водителя важно выработать умение контролировать расположение передних колес

Причины и признаки неисправности клапана egr

Основных причин неисправностей – две:

• малый объем выхлопных газов, проходящих через клапан системы рециркуляции;
• слишком большое количество проходящих через системный клапан выхлопных газов.

В результате неравномерного оседания твердых частиц из выхлопных газов клапан EGR начинает закрываться неплотно. В этом случае его нужно очистить и установить на прежнее место, однако перед этим необходимо освободить каналы от последствий оседания твердых частиц. Если этого не сделать, клапан вновь может засориться.

Замена или чистка клапана ЕГР

Для того, чтобы провести чистку, потребуется выполнить следующие действия:

• демонтировать ЕГР;
• визуально проверить наличие грязи;
• аккуратно удалить слой копоти проволокой или тонкой отверткой;
• залить в устройство бензин, растворитель или специальное чистящее средство;
• вытряхнуть остатки грязи;
• промыть клапан бензином;
• установить его на прежнее место.

В разных моделях автомобилей конструкция ЕГР сильно отличается. Это влияет и на чистку. Из некоторых клапанов почти всю грязь можно удалить вручную. В других большая часть загрязнений устраняется растворителем, так как доступ к внутренней части корпуса затруднен.

Что касается замены клапана, то ее проводят далеко не все автомобилисты ее проводят. Во многом это обусловлено высокой стоимостью нового ЕГР. Вместо замены клапан отключают. Это требует:

• перепрошивки ЭБУ;
• установки в корпус ЕГР вместо заслонки стальной заглушки не тоньше 3 – 4 мм.

В результате подобных действий отработавшие газы перестают поступать в цилиндр. Таким образом, обеднения смеси не происходит. Конечно, стабильность функционирования двигателя при этом несколько снижается. Однако ездить с отключенным узлом вполне можно.

Удаление ЕГР-системы и возможные последствия.

Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования. Среди других причин удаления клапана EGR:

• дорогостоящие ремонт и обслуживание узла;
• сложность технического обслуживания;
• риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
• на работу мотора удаление ЕГР-клапана никак не влияет.

Неполадки рециркуляционной системы чаще всего связаны с качеством топлива. Эксплуатируя машину с использованием дизеля или бензина низкой очистки с высоким процентом серы и присадок, водителям приходится заезжать в сервис для профилактики и чистки нагара до 1-2 раз в год. Для автолюбителя в данной ситуации проще избавиться от устройства, вызывающего столь много головной боли.

Некоторыми автовладельцами практикуется самостоятельное отключение системы на физическом уровне с использованием специальных (закрывающих отверстия клапана) прокладок. Однако такой метод полноценно подходит лишь старым дизельным авто с пневмомеханическим приводом.

В современной технике с электропневматической или электронной схемой управления наряду с установкой прокладки дополнительно удаляют клапан и выполняют программное отключение блока.

К несомненным плюсам удаления устройства рециркуляции выхлопных газов относят следующие моменты:

• не загрязняется впускной коллектор;
• снижается дымность выхлопа;
• увеличивается мощность на средних оборотах;
• пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
• появляется возможность снятия ограничения мощности двигателя.

Минусы:

• возрастает температура воспламенения горючего;
• увеличивается содержание оксида азота в выхлопных газах.

Последствия отказа от EGR-клапана:

• появляется детонация на определённых скоростях;
• повышается расход масла;
• есть риск образования микроповреждений в головке блока цилиндров.

Стратегии расшифровки EGR | Профессионалы по обслуживанию автомобилей

Многие техники чувствуют себя довольно комфортно, диагностируя проблемы с системой управления подачей топлива в современных автомобилях с компьютерным управлением, но рециркуляция выхлопных газов (EGR) — это совсем другая история. Им может быть удобно тестировать отдельные компоненты системы EGR, но может быть трудно определить, правильно ли модуль управления трансмиссией (PCM) управляет EGR. Если компьютер вообще предоставляет какие-либо команды EGR, легко предположить, что они подходят. Но это не всегда так. Фактически, неправильные команды EGR встречаются чаще, чем ошибочные команды воздушно-топливной смеси.

Большая часть служебной информации ограничивается проверкой отдельных компонентов и каналов, а также проверкой способности PCM открывать клапан EGR. Транспортное средство может пройти все эти тесты и по-прежнему иметь слишком много или слишком мало EGR из-за неправильных команд PCM. Эти плохие команды обычно основаны на смещении датчиков. До тех пор, пока дрейф датчика не приведет к значительному сдвигу в топливных командах, коды неисправностей не устанавливаются. Из-за этого существует значительное количество проблем с управляемостью, которые OBD II не может определить, и большинство из них связано с неправильными командами EGR и / или опережения зажигания.

Речь идет о датчиках

Благодаря кислородным датчикам система управления подачей топлива имеет очень эффективную замкнутую обратную связь, позволяющую удерживать ее в соответствующих пределах. Некоторые системы EGR также имеют ограниченную обратную связь, но они не могут фактически определить, будет ли поток EGR контролировать оксиды азота (NOX), не вызывая проблем с управляемостью. Незначительные неисправности абсолютного давления в коллекторе (MAP), массового расхода воздуха (MAF), температуры всасываемого воздуха (IAT) и барометрического давления (BARO) могут привести к тому, что PCM задаст неверный объем потока EGR. Когда это произойдет, система обратной связи EGR не сможет идентифицировать проблему, потому что поток EGR по-прежнему соответствует команде EGR.

Датчики положения EGR контролируют только положение клапана EGR (EVP). Они не могут количественно определить фактический поток EGR. PCM может сравнить датчики MAP или MAF с датчиком EVP, поскольку клапан EGR получает команду открыть, чтобы убедиться, что EGR течет. Но реальный опыт показывает, что этого недостаточно для определения большинства ошибок команды EGR. Он может идентифицировать забитые или сильно засоренные каналы, но не выявляет неправильные команды EGR, вызванные дрейфом датчиков.

Различные датчики давления и температуры также используются для обратной связи EGR. Ни один из них не делает ничего, кроме подтверждения того, что поток EGR соответствует команде EGR. Они не могут определить, подходит ли поток рециркуляции отработавших газов для обеспечения ожидаемых выбросов и управляемости. Реальность такова, что PCM не может определить, правильны ли его команды EGR. И эти команды не основаны ни на каких датчиках EGR.

PCM использует комбинацию значений, полученных как из исходных значений датчиков, так и из расчетных значений, для управления потоком EGR в нескольких целях. Большинство технических специалистов предполагают, что система рециркуляции отработавших газов управляется независимо для снижения выбросов NOX и не имеет другой цели. Это неправильно. Хотя система рециркуляции отработавших газов первоначально была введена для снижения выбросов NOX в автомобилях с компьютерным управлением, система рециркуляции отработавших газов также используется для повышения эффективности использования топлива, увеличения опережения зажигания и предотвращения теплового повреждения компонентов камеры сгорания.

Режим топливной экономичности

Система рециркуляции отработавших газов использовалась для повышения эффективности использования топлива на многих автомобилях с середины 1980-х годов. В условиях стабильного крейсерского режима дроссельной заслонки система рециркуляции отработавших газов используется для уменьшения потерь при дросселировании. Потери на дросселирование — это энергия, которая используется для создания разрежения во впускном коллекторе и преодоления ограничения впуска дроссельной заслонки. Для создания вакуума во впускном коллекторе, который возникает в крейсерских условиях, требуется значительная мощность.

В крейсерских условиях с малой нагрузкой клапан рециркуляции отработавших газов постепенно открывается намного больше, чем это необходимо для ограничения выбросов NOX. Открытый клапан EGR уменьшает вакуум на впуске и заменяет часть всасываемого воздуха потоком EGR. Уменьшенный поток всасываемого воздуха снижает мощность двигателя, но дроссельная заслонка постепенно открывается, чтобы заменить потерянный поток воздуха. Либо круиз-контроль, либо водитель открывает дроссельную заслонку.

Поскольку клапан рециркуляции отработавших газов открывается очень постепенно, водитель даже не замечает, что открывает дроссельную заслонку для поддержания скорости. Конечным результатом является то, что поток всасываемого воздуха и, следовательно, расход топлива немного уменьшаются, но разрежение во впускном коллекторе и потери дроссельной заслонки значительно уменьшаются. Преимущество заключается в снижении расхода топлива в условиях автострады. Этот режим топливной экономичности на основе EGR распространен на автомобилях с EGR, построенных в середине 1980-х годов и позже.

Опережение зажигания

Поток EGR можно использовать для увеличения опережения зажигания. Это означает, что компьютерные стратегии, используемые для управления моментом зажигания, сильно зависят от EGR.

По мере увеличения потока рециркуляции отработавших газов угол опережения зажигания автоматически увеличивается. Каждый раз, когда рециркуляция отработавших газов уменьшается, угол опережения зажигания автоматически увеличивается. Эта реакция кажется особенно сильной и быстрой на автомобилях OBD ​​II. Он настолько эффективен, что отключение системы рециркуляции отработавших газов редко приводит к сбою выбросов NOX в тестах на выбросы в загруженном режиме. Но отключенные клапаны EGR обычно приводят к увеличению расхода топлива и снижению мощности из-за влияния на опережение зажигания.

Температура камеры сгорания

Система рециркуляции отработавших газов снижает образование NOX за счет снижения температуры сгорания. Рециркулирующие выхлопные газы замедляют процесс сгорания и снижают пиковые температуры. Современные двигатели, использующие системы рециркуляции отработавших газов, спроектированы так, чтобы очень хорошо работать с более медленным сгоранием, вызываемым рециркуляцией отработавших газов.

Когда система рециркуляции отработавших газов на одном из этих двигателей отключена, температура камеры сгорания может резко возрасти и привести к расплавлению компонентов. Передовые системы с компьютерным управлением на новых автомобилях предотвращают это, но это все еще происходит на многих старых автомобилях.

Блокировка холостого хода

Система EGR имеет ряд блокировок, которые предотвращают или уменьшают количество команд EGR компьютера. Некоторые из них хорошо известны, но большинство технических специалистов упускают из виду другие.

Двигатели плохо переносят EGR на холостом ходу, поэтому входной сигнал датчика положения дроссельной заслонки (TPS) заставляет компьютер исключать команды EGR при закрытой дроссельной заслонке. Датчик скорости автомобиля (VSS) и выключатель тормоза (BOO) также могут препятствовать работе EGR до тех пор, пока автомобиль и двигатель не будут работать в условиях, допускающих поток EGR. Задействованные тормоза, закрытая дроссельная заслонка и низкая скорость автомобиля могут помешать командам EGR.

WOT отменяет

Большинство команд EGR предназначены для снижения выбросов NOX. Поэтому, когда выбросы NOX не вызывают беспокойства, команды EGR могут быть переопределены.

Автомобили не рассчитаны на максимально низкий уровень выбросов NOX. Они разработаны в соответствии с федеральными и государственными стандартами выбросов. Процесс сертификации не включает тестирование выбросов при ускорении на полной мощности, поэтому стратегии PCM часто исключают команды EGR, когда TPS указывает на широко открытую дроссельную заслонку (WOT).

ECT блокирует

Выбросы NOX образуются при чрезвычайно высоких температурах. Когда двигатель холодный, выбросы NOX не являются проблемой. Кроме того, двигатели не переносят EGR в холодном состоянии.

Система рециркуляции отработавших газов не требуется для контроля выбросов на холодных двигателях, и это, как правило, вызывает проблемы с управляемостью на холодных двигателях. Таким образом, рециркуляция отработавших газов уменьшается или устраняется, когда датчик температуры охлаждающей жидкости двигателя (ECT) показывает более низкую температуру двигателя. Датчик ECT практически не влияет на команды EGR, когда двигатель прогрет до нормальной рабочей температуры.

IAT блокирует

Система рециркуляции отработавших газов увеличивает вероятность возникновения симптомов помпажа. Рециркулирующие выхлопные газы препятствуют сгоранию и увеличивают случайные частичные пропуски зажигания, когда двигатель работает в различных неблагоприятных условиях.

Когда воздушно-топливная смесь слишком бедная или нестабильная, работа EGR может вызвать жалобы на помпаж. Форсунки большинства новых двигателей расположены во впускном коллекторе очень близко к камере сгорания. Это подвергает форсунку воздействию очень высоких температур, которые могут вызвать блокировку паров в форсунке, чему препятствует охлаждающий эффект всасываемого воздуха.

Но когда IAT очень высок, форсунки могут частично запираться паром и увеличивать вероятность симптомов помпажа двигателя. В этих условиях количество команд EGR уменьшается или исключается. Большинство двигателей с впрыском топлива по левому борту начинают уменьшать поток EGR, когда датчик IAT показывает температуру от 130ºF до 150ºF. Эта стратегия переопределения не применяется к впрыску в корпус дроссельной заслонки.

BARO блокирует

На больших высотах низкий BARO снижает максимальную мощность двигателя. Чтобы увеличить мощность двигателя, команды EGR часто уменьшаются при более высоких нагрузках двигателя при работе при низком барометрическом давлении. Это переопределение обычно не действует при нагрузках от низких до умеренных.

Стратегия управления рециркуляцией отработавших газов

При нормальных условиях работы двигателя на команды рециркуляции отработавших газов главным образом влияют частота вращения двигателя и расчетная нагрузка на двигатель. Нагрузка рассчитывается по MAF, частоте вращения двигателя и BARO.

В двигателях, не оборудованных датчиком массового расхода воздуха (MAF), MAF рассчитывается на основе частоты вращения коленчатого вала, IAT и MAP. Нагрузка и частота вращения двигателя оказывают прямое влияние на команды EGR, но MAP, MAF и IAT имеют только косвенное влияние.

Системы плотности скорости используют температуру воздуха, давление воздуха и объем воздуха для расчета MAF. Датчики MAP и IAT обеспечивают давление и температуру. Скорость двигателя и запрограммированное в PCM знание рабочего объема двигателя определяют объем воздуха.

Таким образом, MAF рассчитывается на основе информации о давлении, объеме и температуре, предоставляемой датчиками MAP, об/мин и датчиками IAT. Любая неисправность, влияющая на разрежение во впускном коллекторе, будет искажать расчет массового расхода воздуха в системе плотности скорости. Утечки EGR и неправильное базовое опережение зажигания часто искажают расчет плотности скорости MAF. Повышенный поток EGR из-за утечек или заедания клапанов обычно увеличивает расход топлива и EGR, но снижает опережение зажигания.

Расчетная нагрузка на самом деле представляет собой MAF, выраженный в процентах от максимального теоретического MAF при любых заданных оборотах двигателя и BARO. Нагрузка увеличивается с MAF; нагрузка уменьшается по мере увеличения IAT. Обычно он увеличивается с MAP. Однако EGR влияет на MAP, но не на нагрузку. Нагрузка аналогична объемному КПД.

Команды рециркуляции ОГ обычно увеличиваются по мере увеличения оборотов двигателя. С нагрузкой немного сложнее. По мере увеличения нагрузки температура горения увеличивается. Команды EGR также должны увеличиваться, чтобы ограничить эти температуры. Федеральная сертификация и сертификация штата по выбросам не включают испытания в условиях чрезвычайно сильного ускорения или высокой нагрузки на двигатель. Таким образом, команды EGR обычно увеличиваются при увеличении нагрузки двигателя до критической точки. После этой критической точки количество команд EGR снижается, поскольку нагрузка продолжает расти.

Критическая точка, при которой команды рециркуляции отработавших газов уменьшаются при увеличении НАГРУЗКИ, составляет около 50 процентов для типичного автомобиля. Он может быть ниже 40% для высокопроизводительных автомобилей и более 60% для маломощных автомобилей. Это связано с тем, что высокопроизводительный автомобиль может обеспечить максимальное ускорение, требуемое государственными и федеральными испытаниями на выбросы, при гораздо более низких нагрузках на двигатель. Условия двигателя, которые не были достигнуты во время сертификационных испытаний, могут привести к более высоким выбросам без штрафных санкций, поэтому EGR в этих условиях не требуется.

Диагностика

Вся эта информация о том, как управляется EGR, может быть интересной, но помогает ли она нам диагностировать неисправности EGR? Да, это так.

Базовые команды EGR основаны на тех же датчиках, которые PCM использует для контроля подачи топлива и опережения зажигания. И контроль топлива, и расчетная нагрузка в значительной степени основаны на MAF. Когда MAF занижен, подача топлива и рециркуляции отработавших газов будет снижена при легких и умеренных нагрузках. Когда датчик MAP, MAF или IAT заставляет MAF и нагрузку смещать дозирование топлива, EGR и опережение зажигания смещаются. Сдвиг в подаче топлива будет обнаружен датчиком кислорода и скорректирован PCM, а записи корректировки подачи топлива будут отражать коррекцию подачи топлива.

При нагрузках от легких до умеренных положительные числа корректировки подачи топлива (или высокие числа обучения блока) указывают на то, что рециркуляция отработавших газов была снижена, а опережение зажигания увеличено. Отрицательные числа корректировки подачи топлива (или низкие числа обучения блока) указывают на то, что рециркуляция отработавших газов была увеличена, а опережение зажигания уменьшено.

Коррекция подачи топлива также зависит от давления топлива и ограничений форсунок. Всякий раз, когда записи коррекции топлива превышают примерно 10, рекомендуется проверить давление топлива и проверить точность IAT, MAP и MAF.

Сравнение значений сканирующего прибора с показаниями вакуумметра может подтвердить датчик MAP, но IAT и MAF проверить немного сложнее. Самый простой способ проверить датчик IAT — проверить значение диагностического прибора перед запуском двигателя утром, когда IAT должен равняться температуре окружающей среды.

Значение BARO также дает информацию о командах EGR. Датчик MAP обычно используется для записи значения BARO во время запуска двигателя. Перед запуском двигателя давление в коллекторе и барометрическое давление равны. Если датчик MAP сместился, значение BARO, которое сохраняется при запуске, также будет отключено. Автомобили, не оборудованные датчиком абсолютного давления, будут рассчитывать BARO на основе MAF, IAT и частоты вращения двигателя при работе на низкой скорости, WOT. На самом деле это обратный расчет плотности скорости. Расчет фактически дает значение MAP, но при низких оборотах двигателя WOT BARO равно MAP.

Если значение BARO автомобиля неверно, необходимо проверить точность датчиков MAP, MAF и IAT. Технический персонал должен понимать, что засоренные воздушные фильтры, засоренные выхлопные газы и определенные проблемы с фазами газораспределения и распределительными валами также могут привести к тому, что сохраненное значение BARO будет неправильным. Оценивая значение BARO потока данных, сравните его с другими автомобилями в вашем магазине или со значением BARO, полученным из сертифицированного государством анализатора выбросов. BARO, используемый в телевизионных и газетных сообщениях о погоде, является скорректированным значением, которое не следует использовать для автомобильной диагностики.

При поиске и устранении неисправностей в системах рециркуляции отработавших газов большинству людей удобнее сначала проверить механические части, и, к счастью, именно здесь кроется большинство проблем. Но когда проходы свободны и клапан открывается и закрывается правильно, задача состоит в том, чтобы определить, работает ли клапан в соответствии с командой и основаны ли команды на достоверных данных датчиков. n

Кевин Маккартни является пятикратным победителем сертифицированной программы обучения Ford Motor Co. Его опыт работы в автомобильной компьютерной диагностике насчитывает 28 лет в качестве главного техника, менеджера, инструктора, главного тренера, консультанта и технического писателя/редактора.

P0401 — значение, причины, симптомы и способы устранения

Срочный ремонт: Исправьте этот код как можно скорее, чтобы избежать внутренних повреждений двигателя.

Диагностика: Код P0401 может вызвать чрезмерное внутреннее воспламенение двигателя и повреждение поршней и клапанов перед зажиганием.

Клапан рециркуляции выхлопных газов (EGR) рециркулирует небольшое количество выхлопных газов обратно в камеры сгорания двигателя, чтобы уменьшить количество кислорода и увеличить содержание водяного пара, тем самым уменьшая образование оксидов азота, образующих смог ( NOx). Когда установлен код неисправности P0401, выхлопные газы повторно поступают в камеру сгорания в неправильное время или в неправильных количествах, что не снижает уровень кислорода в достаточной степени, чтобы предотвратить увеличение NOx. Вероятно, это связано с неисправным или забитым клапаном EGR или скоплением углерода во впускном коллекторе или на датчике температуры EGR.

P0401 Причины

Существует много потенциальных причин кода P0401.

• Забитые или ограниченные пассажи EGR из -за избыточного углерода
• Неисправный клапан EGR
• Датчик температуры EGR покрыт углеродом

P0401 Симптомы

. мощность
• Пинг зажигания

Как исправить код P0401?

В случае неисправности системы рециркуляции отработавших газов первым шагом является ее диагностика, чтобы выяснить причину проблемы.

Если в вашем автомобиле обнаружена эта неисправность, и вам неудобно диагностировать эту проблему дома, мы рекомендуем найти ближайший сертифицированный магазин RepairPal, чтобы точно определить проблему и дать точную оценку стоимости ремонта.

Эти магазины могут не только помочь вам понять, что идет не так, прежде чем вы потратите время и деньги на неправильные детали, но они также предлагают минимальную 12-месячную гарантию на 12 000 миль и подтверждают все свои оценки с гарантированными справедливыми ценами.

> Найдите ближайший к вам сертифицированный магазин RepairPal

Сколько стоит исправить код P0401?

P0401 может быть вызван чем угодно: от засоренного клапана EGR до неисправного датчика температуры EGR и утечки вакуума двигателя. Невозможно дать точную оценку без правильной диагностики проблемы.

Если вы отвезете свой автомобиль в мастерскую для диагностики, в большинстве мастерских начнется час «диагностики» (время, затраченное на роды на диагностику ваша конкретная проблема). В зависимости от ставки рабочей силы в магазине это обычно стоит от 75 до 150 долларов. Многие, если не большинство, мастерские будут взимать эту плату за диагностику с любого необходимого ремонта, если вы попросите их выполнить ремонт за вас. Оттуда магазин сможет дать вам точную оценку ремонта, чтобы исправить код P0401.

Возможные затраты на ремонт для P0401

Для кода ошибки P0401 может потребоваться один или несколько из перечисленных ниже ремонтных работ для решения основной проблемы. Для каждого возможного ремонта расчетная стоимость ремонта включает стоимость соответствующих деталей и стоимость труда, необходимого для выполнения ремонта.

• Клапан рециркуляции отработавших газов: от 332 до 413 долл. США
• Утечка вакуума: от 90 до 125 долл. США

Самостоятельные действия по диагностике кода P0401 датчик или утечка вакуума двигателя. Если вы хотите попытаться исправить код P0401 дома, не выбрасывая деньги на запчасти, вам нужно выполнить следующие шаги для правильной диагностики. Имейте в виду, что это диагностика и ремонт среднего уровня и не рекомендуется для начинающих. Для диагностики требуется более специализированное оборудование, чем то, что может предоставить датчик FIXD, и это может быть трудоемким процессом для неопытных домашних мастеров.

Уровень сложности «Сделай сам»: Средний

Этот ремонт требует знаний механики и не рекомендуется для начинающих.

Tools/parts needed (our top picks from Amazon):

• FIXD
• Throttle body cleaner
• Speedometer cable
• Ratchet and socket set

STEP 1: ПРОЧИСТИТЕ КЛАПАН EGR.

Используйте руководство по обслуживанию вашего автомобиля, чтобы найти и проверить клапан рециркуляции отработавших газов на наличие нагара. Посмотрите это видео для наглядного примера. Если вы обнаружите нагар, используйте трос спидометра и очиститель корпуса дроссельной заслонки, чтобы удалить нагар, блокирующий любые воздушные каналы. Используйте FIXD, чтобы очистить индикатор проверки двигателя. Пройдите тест-драйв и посмотрите, загорится ли индикатор проверки двигателя.

ЭТАП 2: ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ EGR.

Используйте руководство по техническому обслуживанию вашего автомобиля, чтобы найти и проверить датчик температуры рециркуляции отработавших газов автомобиля на наличие скоплений углерода, которые могут мешать его показаниям.

ЭТАП 3: ПРОВЕРЬТЕ ШЛАНГИ И ПРОВОДКУ.

Осмотрите вакуумные шланги, проводку и любые другие соединения с клапаном рециркуляции отработавших газов, которые могут прерывать подачу воздуха во впускной коллектор. Если вы обнаружите повреждения или трещины в любом из этих соединений, замените неисправные детали и используйте FIXD, чтобы очистить индикатор проверки двигателя.

ЭТАП 4: ОЧИСТКА ВПУСКНОГО КОЛЛЕКТОРА И СООТВЕТСТВУЮЩИХ КОМПОНЕНТОВ.

Используйте руководство по обслуживанию вашего автомобиля, чтобы найти и снять впускной коллектор, чтобы проверить наличие нагара. Посмотрите это видео для наглядного примера.

Снимите все шланги, подсоединенные к впускному отверстию. Снимите шланг воздухозаборника, который соединен с корпусом дроссельной заслонки. Снимите корпус дроссельной заслонки. Снимите впускной коллектор и осмотрите его на наличие нагара. Если он нуждается в очистке, используйте трос спидометра и очиститель корпуса дроссельной заслонки, чтобы удалить нагар, как вы это делали с клапаном EGR. Установите на место впускной коллектор и подсоедините шланги, корпус дроссельной заслонки и т. д.

Если эти шаги не устранили индикатор Check Engine, вам может потребоваться посетить механика, поскольку может быть утечка вакуума или внутренние проблемы с электрикой.

Распространенные ошибки диагностики P0401

Замена клапана EGR без предварительной его очистки.

Все еще нужна помощь в исправлении кода P0401?

Если вы выполнили описанные выше шаги и по-прежнему получаете код проверки двигателя P0401, обратитесь на горячую линию FIXD Mechanic, если вы являетесь подписчиком FIXD Premium, или найдите ближайший к вам магазин, сертифицированный RepairPal, чтобы получить правильный ремонт на ярмарке. цена.

Интерпретация общих данных сканирования | ДВИГАТЕЛЬ

Если у вас нет хорошей отправной точки, диагностика управляемости может разочаровать. Одно из лучших мест для начала — это сканер. Многие задают вопрос: «Какой сканер мне следует использовать?» В идеальном мире с неограниченными ресурсами первым выбором, вероятно, был бы заводской сканер.

К сожалению, у большинства техников нет особо глубоких карманов. Вот почему мой первый выбор — универсальный сканер OBD II. Я обнаружил, что примерно 80% проблем с управляемостью, которые я диагностирую, можно сузить или решить, используя только общие параметры OBD II. И вся эта информация доступна на универсальном сканирующем приборе OBD II, который можно приобрести менее чем за 300 долларов.

Хорошей новостью является то, что недавнее введение новых параметров сделает общие данные OBD II еще более ценными. Рис. 1 на стр. 54 был взят с Nissan Maxima 2002 года и показывает типичные параметры, доступные для большинства автомобилей, оборудованных OBD ​​II. В соответствии с исходной спецификацией OBD II было доступно 36 параметров. Большинство автомобилей той эпохи будут поддерживать от 13 до 20 параметров. Изменения Калифорнийского совета по воздушным ресурсам (CARB) в автомобилях, оборудованных OBD ​​II CAN, увеличат количество потенциальных общих параметров до более чем 100. На рис. 2 на стр. 56 показаны данные для Dodge Durango 2005 года, оснащенного CAN. Как видите, качество и количество данных значительно возросло. В этой статье будут определены параметры, которые предоставляют наибольшее количество полезной информации, и рассмотрены новые параметры, которые постепенно внедряются.

Независимо от того, в чем заключается проблема управляемости, первыми параметрами, которые необходимо проверить, являются краткосрочная коррекция подачи топлива (STFT) и долгосрочная коррекция подачи топлива (LTFT). Топливная коррекция является ключевым диагностическим параметром, и вы можете увидеть, что делает компьютер для управления подачей топлива и как работает адаптивная стратегия. STFT и LTFT выражаются в процентах, идеальный диапазон находится в пределах /5%. Положительные проценты корректировки подачи топлива указывают на то, что модуль управления трансмиссией (PCM) пытается обогатить топливную смесь, чтобы компенсировать предполагаемое бедное состояние. Отрицательные проценты корректировки подачи топлива указывают на то, что PCM пытается обеднить топливную смесь, чтобы компенсировать воспринимаемое обогащенное состояние. STFT обычно быстро перемещается между обогащением и обеднением, в то время как LTFT остается более стабильным. Если STFT или LTFT превышает /10%, это должно предупредить вас о потенциальной проблеме.

Следующим шагом является определение наличия условия более чем в одном рабочем диапазоне. Коррекция подачи топлива должна проверяться на холостом ходу, при 1500 об/мин и при 2500 об/мин. Например, если LTFT B1 составляет 25 % на холостом ходу, но корректируется до 4 % как при 1500, так и при 2500 об/мин, ваш диагноз должен быть сосредоточен на факторах, которые могут вызвать обедненную смесь на холостом ходу, таких как утечка вакуума. Если проблема присутствует во всех диапазонах оборотов, причина, скорее всего, связана с подачей топлива, например, неисправный топливный насос, забитые форсунки и т. д.

Коррекция подачи топлива также может использоваться для определения того, какой ряд цилиндров вызывает проблему. Это будет работать только на двигателях с межрядным регулированием подачи топлива. Например, если LTFT B1 составляет -20 %, а LTFT B2 составляет 3 %, источник проблемы связан только с цилиндрами B1, и ваш диагноз должен быть сосредоточен на факторах, связанных только с цилиндрами B1.

Следующие параметры могут влиять на корректировку подачи топлива или предоставлять дополнительную диагностическую информацию. Кроме того, даже если корректировка подачи топлива не вызывает беспокойства, вы можете обнаружить признаки другой проблемы при просмотре этих параметров:

Топливная система 1 Состояние и Топливная система 2 Состояние должно быть в замкнутом цикле (CL). Если PCM не может достичь CL, данные корректировки подачи топлива могут быть неточными.

Температура охлаждающей жидкости двигателя (ECT) должна достигать рабочей температуры, предпочтительно 190/F или выше. Если ECT слишком низкий, PCM может обогатить топливную смесь, чтобы компенсировать (воспринимаемое) состояние холодного двигателя.

Температура воздуха на впуске (IAT) должен отображать температуру окружающей среды или близкую к температуре под капотом, в зависимости от расположения датчика. В случае проверки холодного двигателя/зажигания при выключенном двигателе (KOEO)/расстояние ECT и IAT должно быть в пределах 5/F друг от друга.

Датчик массового расхода воздуха (MAF) , если он есть в системе, измеряет количество воздуха, поступающего в двигатель. PCM использует эту информацию для расчета количества топлива, которое должно быть подано для достижения желаемой воздушно-топливной смеси. Датчик массового расхода воздуха следует проверить на точность в различных диапазонах оборотов, включая широко открытую дроссельную заслонку (WOT), и сравнить с рекомендациями производителя. Колонка Mark Warren’s Driveability Corner за декабрь 2003 г. посвящена объемной эффективности, которая должна помочь вам с диагностикой MAF. Копия этой статьи доступна на сайте www.motor.com, а обновленная диаграмма объемного КПД доступна на сайте www.pwrtraining.com.

При проверке показаний датчика массового расхода воздуха обязательно укажите единицу измерения. Сканирующий прибор может отображать информацию в граммах в секунду (г/с) или фунтах в минуту (фунт/мин). Например, если спецификация датчика MAF составляет от 4 до 6 г/с, а ваш диагностический прибор сообщает о 0,6 фунта/мин, измените единицы измерения с английских на метрические, чтобы получить точные показания. Некоторые технические специалисты заменяют датчик только для того, чтобы позже понять, что сканирующий прибор был настроен неправильно. Производитель диагностического прибора может отображать параметр как в г/с, так и в фунтах/мин, чтобы избежать путаницы.

Датчик абсолютного давления в коллекторе (MAP) , если имеется, измеряет давление во впускном коллекторе, которое используется PCM для расчета нагрузки двигателя. Показания в английских единицах измерения обычно отображаются в дюймах ртутного столба (in./Hg). Не путайте параметр датчика MAP с вакуумом во впускном коллекторе; они не одинаковы. Простая формула для использования: барометрическое давление (BARO) / MAP = вакуум во впускном коллекторе. Например, BARO 27,5 дюймов/рт.ст. / MAP 10,5 = разрежение во впускном коллекторе 17,0 дюймов/рт.ст. Некоторые автомобили оснащены только датчиком MAF, некоторые имеют только датчик MAP, а некоторые оснащены обоими датчиками.

Выходное напряжение датчика кислорода B1S1, B2S1, B1S2 и т. д. используются PCM для управления топливной смесью. Еще одно применение кислородных датчиков — обнаружение износа каталитического нейтрализатора. Сканирующий прибор можно использовать для проверки основной работы датчика. Еще один способ проверить кислородные датчики — использовать инструмент графического сканирования, но вы все равно можете использовать сетку данных, если на вашем сканере нет графика. Большинство инструментов сканирования, представленных на рынке, в настоящее время имеют возможность построения графиков.

Процесс проверки датчиков прост: напряжение датчика должно превышать 0,8 В и опускаться ниже 0,2 В, а переход от низкого уровня к высокому и от высокого к низкому должен быть быстрым. В большинстве случаев хороший тест на резкое нажатие дроссельной заслонки подтвердит способность датчика достигать пределов напряжения 0,8 и 0,2. Если этот метод не работает, используйте баллон с пропаном, чтобы вручную обогатить топливную смесь, чтобы проверить максимальный выход кислородного датчика. Чтобы проверить низкий диапазон датчика кислорода, просто создайте бедную смесь и проверьте напряжение. Проверка скорости кислородного датчика — это то, где помогает инструмент графического сканирования. На Рис. 3 на стр. 57 и Рис. 4 на стр. 58 показаны примеры графических данных кислородного датчика вместе с STFT, LTFT и об/мин, взятых из двух разных графических сканеров.

Помните, что ваш сканер не является лабораторным. Вы не измеряете датчик в режиме реального времени. PCM получает данные от кислородного датчика, обрабатывает их, а затем сообщает об этом сканирующему прибору. Кроме того, основным общим ограничением OBD II является скорость, с которой эти данные доставляются на сканер. В большинстве случаев максимально возможная скорость передачи данных составляет примерно 10 раз в секунду при выборе только одного параметра. Если вы запрашиваете и/или отображаете 10 параметров, это замедляет частоту выборки данных, и каждый параметр передается на сканер только один раз в секунду. Вы можете добиться наилучших результатов, нанеся на график или отобразив данные с каждого кислородного датчика отдельно. Если переход кажется медленным, датчик следует проверить с помощью лабораторного эндоскопа, чтобы подтвердить диагноз, прежде чем заменять его.

Частота вращения двигателя (об/мин) и опережение опережения зажигания могут использоваться для проверки правильной стратегии управления холостым ходом. Опять же, их лучше всего проверять с помощью графического сканера.

Необходимо проверить точность показаний оборотов в минуту, датчика скорости автомобиля (VSS) и датчика положения дроссельной заслонки (TPS). Эти параметры также можно использовать в качестве контрольных точек для дублирования симптомов и выявления проблем в записях.

Расчетная нагрузка, состояние MIL, давление топлива и состояние вспомогательного входа (PTO) также следует учитывать, если они сообщаются.

Дополнительные параметры OBD II

Теперь давайте взглянем на недавно введенные параметры OBD II. Эти параметры были добавлены в автомобили с CAN 2004 года выпуска, но их также можно найти в более ранних моделях или в автомобилях без CAN. Например, параметры датчика воздуха/топлива были доступны на более ранних автомобилях Toyota OBD II. Рис. 2 был взят с Dodge Durango 2005 года и показывает многие новые параметры. За описанием параметров на рис. 2 следует общее описание OBD II:

FUEL STAT 1 = Статус топливной системы 1: статус топливной системы будет отображать больше, чем просто замкнутый контур (CL) или разомкнутый контур (OL). Вы можете обнаружить одно из следующих сообщений: OL-Drive, указывающее на состояние разомкнутого контура во время обогащения мощности или обеднения при замедлении; OL-Fault, указывающий, что PCM дает команду разомкнутой цепи из-за системной ошибки; CL-Fault, указывающий, что PCM может использовать другую стратегию управления подачей топлива из-за неисправности датчика кислорода.

ВРЕМЯ РАБОТЫ ДВИГАТЕЛЯ = время с момента запуска двигателя: этот параметр может быть полезен для определения возникновения конкретной проблемы во время рабочего цикла двигателя.

DIST MIL ON = Расстояние, пройденное при активации MIL: этот параметр может быть очень полезен для определения того, как долго клиент допускал существование проблемы.

COMMAND EGR = EGR_PCT: Заданный EGR отображается в процентах и ​​нормализуется для всех систем EGR. По команде EGR OFF или Closed будет отображаться 0%, а по команде EGR в полностью открытое положение будет отображаться 100%. Имейте в виду, что этот параметр не отражает количество потока EGR, а только то, что задает PCM.

EGR ERROR = EGR_ERR: этот параметр отображается в процентах и ​​представляет ошибки положения EGR. Ошибка EGR также нормализована для всех типов систем EGR. Показания основаны на простой формуле: (фактическое положение рециркуляции отработавших газов — управляемая рециркуляция отработавших газов) ÷ управляемая рециркуляция отработавших газов = ошибка рециркуляции отработавших газов. Например, если клапану EGR подается команда открыться на 10 %, а клапан EGR перемещается только на 5 % (5 % − 10 %) ÷ 10 % = ошибка −50 %. Если диагностический прибор отображает ошибку EGR на уровне 99,2%, а на EGR подается команда OFF, это указывает на то, что PCM получает информацию о том, что положение клапана EGR больше 0%. Это может быть связано с частично открытым клапаном EGR или неисправным датчиком положения EGR.

EVAP PURGE = EVAP_PCT: этот параметр отображается в процентах и ​​нормализован для всех типов систем продувки. При команде OFF управления продувкой EVAP будет отображаться 0%, а при команде управления продувкой EVAP полностью открыться будет отображаться 100%. Это важный параметр для проверки того, есть ли у автомобиля проблемы с корректировкой подачи топлива. Показания корректировки подачи топлива могут быть ненормальными из-за нормальной работы продувки. Чтобы устранить продувку EVAP как потенциальную причину проблемы корректировки топливоподачи, заблокируйте вход продувочного клапана во впускной коллектор, затем повторно проверьте корректировку топливоподачи.

УРОВЕНЬ ТОПЛИВА = FUEL_PCT: ввод уровня топлива является очень полезным параметром, когда вы пытаетесь завершить мониторинг системы и диагностировать определенные проблемы. Например, монитор пропусков зажигания на Ford F-150 1999 года требует, чтобы уровень топлива в баке был выше 15%. Если вы пытаетесь воспроизвести состояние пропусков зажигания, отслеживая количество пропусков зажигания, а уровень топлива ниже 15%, монитор пропусков зажигания может не работать. Это также важно для монитора выбросов в результате испарения, где многие производители требуют, чтобы уровень топлива был выше 15% и ниже 85%.

WARM-UPS = WARM_UPS: этот параметр будет подсчитывать количество прогревов с момента удаления кодов неисправности. Прогрев определяется как повышение ECT как минимум на 40°F от начальной температуры двигателя, а затем достижение минимальной температуры 160°F. Этот параметр будет полезен при проверке циклов прогрева, если вы пытаетесь продублировать конкретный код, для завершения которого требуется как минимум два цикла прогрева.

BARO = BARO: этот параметр полезен для диагностики проблем с датчиками MAP и MAF. Проверьте этот параметр KOEO на точность, связанную с вашей высотой.

C AT TMP B1S1/B2S1 = CATEMP11, 21 и т. д.: температура катализатора отображает температуру подложки для конкретного катализатора. Значение температуры может быть получено непосредственно от датчика или выведено с использованием других входных данных датчика. Этот параметр должен иметь существенное значение при проверке работы катализатора или поиске причин преждевременного выхода катализатора из строя, например, из-за перегрева.

CTRL MOD (V) = VPWR: я был удивлен, что этот параметр не был включен в исходную спецификацию OBD II. Подача напряжения на PCM имеет решающее значение и упускается из виду многими техническими специалистами. Отображаемое напряжение должно быть близко к напряжению на аккумуляторе. Этот параметр можно использовать для поиска проблем с подачей низкого напряжения. Имейте в виду, что на PCM подаются другие источники напряжения. Подача напряжения зажигания является распространенным источником проблем с управляемостью, но его все же можно проверить только с помощью расширенного сканирующего прибора или путем прямого измерения.

АБСОЛЮТНАЯ НАГРУЗКА = LOAD_ABS: этот параметр представляет собой нормализованное значение массы воздуха на ход впуска, отображаемое в процентах. Абсолютное значение нагрузки находится в диапазоне от 0% до примерно 95% для двигателей без наддува и от 0% до 400% для двигателей с наддувом. Эта информация используется для составления расписания скоростей зажигания и рециркуляции отработавших газов, а также для определения эффективности прокачки двигателя в диагностических целях.

OL EQ RATIO = EQ_RAT: Заданное отношение эквивалентности используется для определения заданного соотношения воздух/топливо в двигателе. Для автомобилей с обычным кислородным датчиком сканирующий прибор должен отображать 1,0 в замкнутом контуре и коэффициент эквалайзера, заданный PCM, во время разомкнутого контура. Широкодиапазонные и линейные кислородные датчики будут отображать заданное PCM соотношение эквалайзера как в разомкнутом, так и в замкнутом контуре. Чтобы рассчитать фактическое заданное соотношение A/F, умножьте стехиометрическое соотношение A/F на коэффициент EQ. Например, стехиометрическое соотношение для бензина составляет 14,64:1. Если заданный коэффициент эквалайзера равен 0,95, заданное A/F составляет 14,64 0,95 13,9 A/F.

TP-B ABS, APP-D, APP-E, COMMAND TAC: Эти параметры относятся к системе дроссельной заслонки на Dodge Durango 2005 года, показанной на рис. 2, и будут полезны для диагностики проблем с этой системой. Существуют и другие общие параметры дроссельной заслонки, доступные для различных типов систем на других автомобилях.

Есть и другие интересующие параметры, но они не отображаются и не доступны на этом транспортном средстве. Данные о пропусках зажигания будут доступны для отдельных цилиндров, аналогично информации, отображаемой на расширенном диагностическом приборе GM. Кроме того, при наличии широкодиапазонные и линейные датчики воздуха/топлива выводятся для каждого датчика в измерениях напряжения или миллиампер (мА).

На рис. 5 выше показан снимок экрана Vetronix MTS 3100 Mastertech. Красный кружок выделяет символ «больше чем» (>), указывая на то, что несколько ответов ЭБУ различаются по значению этого параметра. Синий кружок выделяет знак равенства (=), указывая на то, что этот параметр поддерживается более чем одним ECU и для этого параметра были получены аналогичные значения. Другой возможный символ — восклицательный знак (!), указывающий на то, что для этого параметра ответов не получено, хотя он должен поддерживаться. Эта информация будет полезна при диагностике проблем с данными на шине CAN.
