Как работает вариатор
Бесступенчатая коробка передач часто используется на современных автомобилях. Наличие ступеней обязательно сопряжено с переходными состояниями, вызывающими сбои в работе. Производители постоянно борются с их проявлением, повышая эффективность и коэффициент полезного действия при смене передаточного отношения. Упрощение процесса вождения непременно сопряжено с использованием бесступенчатых коробок передач. Практически все автомобили имеют приставку CVT в случае наличия подобной опции. Аббревиатура расшифровывается и переводится с английского языка как «Continuously Variable Transmission», что означает «беспрерывная смена передач». Количество кинематических элементов узла невелико, поэтому разобраться в его работе несложно.
Основные детали, их назначение и принципиальная схема
Рассмотрим принципиальную схему устройства вариатора. Для каждой модели автомобиля или любой другой техники инженеры разрабатывают частный случай, имеющий незначительные конструктивные особенности. В общем виде всё выглядит так:
Рассмотрим особенности работы вариатора на автомобиле каждой части, её роль и особенности устройства:
- Раздвижной шкив. Это два усеченных конуса с прямыми или тороидными вогнутыми поверхностями, надетых на одну ось. На валу один из них закреплён неподвижно, а второй имеет небольшой ход. В итоге неподвижный элемент является ведущим, а подвижный – ведомым.
- Клиновидный ремень. Его тело образовано парой стальных лент, на которые нанизываются специальные пластины. Зацепление образуется в пазах, а рабочую часть каждой пластины составляет конусовидная законцовка. Вместо ремня может использоваться сложносоставная цепь особой формы.
- Гидравлический трансформатор. Это автономный узел, позволяющий плавно регулировать изменение крутящего момента посредством гидравлического усилия. Его устройство достаточно сложное.
- Дифференциал представляет собой шестерню с косыми зубьями, обеспечивающую передачу крутящего момента на ведущую пару колёс автомобиля.
Его характеризует особая износоустойчивость рабочих поверхностей.
- Планетарный механизм обеспечивает передачу вращения на ведущую ось в различных направлениях. В отличие от классической схемы, он содержит два ряда сателлитов цилиндрической вытянутой формы, что снижает нагрузку на зубья.
- Гидронасос. Эта часть приводится в рабочее состояние при помощи гидравлического трансформатора, что обеспечивает постоянное поддержание давления функциональной жидкости. Благодаря этой связке постоянно находятся в работе гидроцилиндры.
- Управление осуществляется микропроцессором, посылающим сигналы на основании обработки данных от различных систем и датчиков. В частности, играют роль ABS и электронный контроль расхода топлива.
Принцип работы
Как известно, для изменения передаточных отношений классических редукторов необходимо подключать к ведущей шестерне различные комбинации зубчатых элементов, с целью понизить или повысить скорость вращения. В вариаторе всё решается посредством раздвижных шкивов. Если половинки этого элемента сдвигаются навстречу друг другу, то они выдавливают ремень выше, и он зацепляется на больший диаметр. А на другом шкиве автоматически происходит расхождение конусообразных половинок. Ремень проваливается вниз и зацепляется на меньший диаметр. Таким образом, количество передаточных отношений коробки CVT можно считать бесконечным.
Как работает задний ход
- Примечательно то, что скорость заднего и переднего хода на этом типе трансмиссии одинакова. Но в первом случае она ограничивается электроникой во избежание аварийных ситуаций.

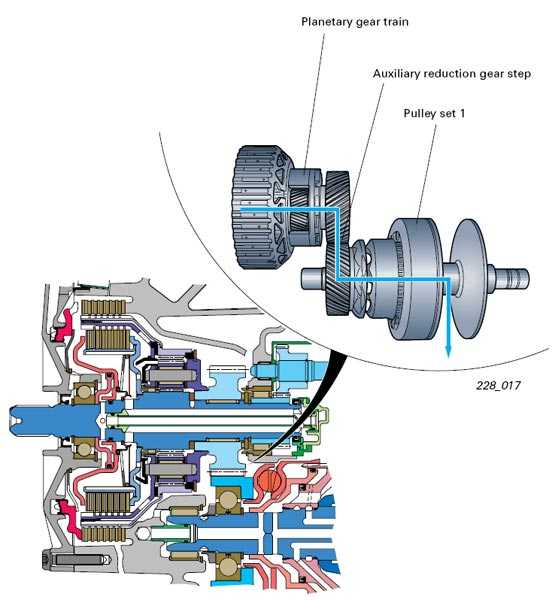

- Он обеспечивается посредством планетарного механизма с двойным рядом сателлитов:
- Смена подвижного ряда сателлитов и фиксация второго ряда, обеспечивает смены направления хода. При этом направление вращения водила не изменяется, но меняется направление вращения корончатой шестерни. Как работает вариаторная коробка передач по видео смотрите ниже.
Применение вариаторов
Благодаря компактным размерам этот тип коробки передач может использоваться на автомобиле, скутере, снегоходе, мопеде и др. Устройства с электромагнитным приводом могут использоваться для небольших моделей техники и детских игрушек, где они успешно применяются. При слабом крутящем моменте клиновой ремень изготавливают из плотной армированной резины. При проектировании новых поколений автомобильных вариаторов инженеры решают задачи износостойкости, рабочего ресурса, понижения уровня шума и увеличения КПД.
В принципиальной схеме, устройства вариаторов для различных разновидностей транспорта не различаются. Частные решения для каждого из них должна рассматриваться в рамках инструкции по эксплуатации от производителей.
Что такое вариаторная коробка передач: особенности, фото- и видеообзор
15.01.202323 837 5 2 КПП
Автор:Иван Баранов
Вариаторная коробка передач – это специальная механическая конструкция, предназначенная для передачи усилия двигателя бесступенчатым способом к колесам.
В определенном значении ее можно назвать АКПП работающим по абсолютно иной схеме.
Содержание
- 1 Что это такое?
- 2 Какой принцип ее работы?
- 3 Конструктив
- 4 Срок службы
- 5 Основные рекомендации для нормальной работы коробки
- 6 Видео «Работа вариаторной трансмиссии»
[ Раскрыть]
[ Скрыть]
Что это такое?
Многие автолюбители, приобретая новый авто, просто не знают, что такое вариатор на машине и вообще, где он находится. Поясняем — вариатор это КПП, которая отличается отсутствием ступеней. Подобный принцип действия вариатора дает возможность ему использовать мощность двигателя предельно действенно. Равным образом увеличивается динамика авто и уменьшается расход горючего, а также продлевается срок его службы.
Какой принцип ее работы?
Схема работы вариаторной трансмиссииПринцип работы вариатора был изобретен Леонардо да Винчи еще в пятнадцатом столетии. Первый автомобиль с такой КПП был выпущен в пятидесятые года двадцатого столетия. Устанавливалась она тогда на автомобили очень редко и срок её службы был небольшой. Широко начала применяться только в наши дни, когда инженеры довели ее устройство практически до совершенства.
Конструктив
Вариаторная КПП состоит из следующих узлов и механизмов:
- вариаторная передача;
- узел, задачей которого является разъединения двигателя с вариатором, для нейтральной передачи;
- система управления;
- механизм заднего хода.
Схема вариатороной КПП автомобиля: привод насоса, гидротрансформатор, дифференциал, ремень, ведомый диск, вторичный вал, передача заднего хода, ведущий диск и первичный вал.
Теперь расскажем подробней об устройстве вариатора. Коробка вариатор установленная на машине может быть, клиноременного или тороидного типа.
Бесступенчатый клиноременный вариаторКлиноременный, как видим на фото, располагает парой шкивов, находящимися на двух осях. Соединяются они с помощью специального клиновидного ремня. На них находятся конусные диски, повернутые друг к другу собственными вершинами.
Если будет изменено расстояние меж дисками, то соответственно и диаметр шкива будет меняться. В случае полного соединения дисков, он максимален, в обратном случае он будет минимален. Вот и получается, что в случае равномерного изменения расстояния меж дисками ремень станет передавать на ведомый шкив различное передаточное число.
Схема и принцип работы тороидаВ случае с тороидным КПП цепь или ремень полностью отсутствуют. В нем находится 2 вала, как показано на фото, которые расположены на двух параллельных осях и располагают круглой поверхностью. Между валами зажаты специальные ролики, которые и осуществляют передачу вращающего момента. Передаточное число меняется благодаря одновременной смене положений этих роликов. Сразу заметим, что коробка такого типа применяется намного реже, нежели клиноременная. В первую очередь, это связано с намного более сложным процессом её производства.
Срок службы
Как правило, практически для всех коробок с вариатором ресурс установленный производителем, не больше 200 000 километров пробега, но с каждой новой моделью он увеличивается. Привести в негодность вариаторную коробку, как и двигатель, можно и намного раньше, например, пробуксовывая в грязи, постоянно переключать селектор из положения D в положение R и обратно. Сначала могут в устройстве не выдержать подобного ленты, которые начинают вытягиваться, а зазоры меж пластинами существенно увеличиваются. Поскольку усилие сжатия конусов достаточно большое, то и неестественно повернутую пластину они смогут выдавить очень легко. В результате ремень начинает разрушаться засоряя при этом гидроблок.
Основные рекомендации для нормальной работы коробки
- Постоянно следите за уровнем масла в КПП и вовремя меняйте его. Этим вы продлите срок её службы.
- В зимнее время старайтесь сильно не перегружать трансмиссию в начале движения, а также в случае буксировки и плохой дороги. Этим вы можете существенно снизить срок её службы.
- Постоянно проводите проверку разъемов и проводки на обрывы, наблюдайте за функционированием всех приборов.
- Если во время движения происходят какие-то неполадки, значит нужно сразу остановить автомобиль и осмотреть все основные узлы автомобиля: мотор, свечи, систему питания.
Незамедлительно необходимо провести диагностику всех устройств для определения неисправностей. Не стоит заниматься ремонтом КПП самому. Такое недопустимо, для этого обратитесь к профессионалам.
Видео «Работа вариаторной трансмиссии»
Видео, в котором наглядно продемонстрировано как работает вариатор автомобиля.
Из нашей статьи вы узнали как устроен вариатор на автомобиле. У вас, наверное, остались вопросы и вы их можете задать внизу в комментариях.
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (66.67%)
Нет (33.33%)
Руководство для начинающих по трансмиссиям скутеров (без BS и высокий уровень) — самокаты для новичков
Сделать покупку по ссылке? Мы зарабатываем на соответствующих покупках через Amazon и аналогичные программы. Подробнее: Раскрытие партнерской информации
Хотя многие люди, вероятно, считают скутеры просто маленькими мотоциклами, скутеры и мотоциклы на самом деле сильно отличаются по нескольким ключевым параметрам. Рамы, используемые в скутерах, полностью отличаются от тех, что используются в мотоциклах, как и трансмиссии, которые они используют.
В этой статье мы поговорим о трансмиссиях скутеров, в том числе о том, какие трансмиссии используются в скутерах, как работают трансмиссии скутеров и чем именно трансмиссии скутеров отличаются от трансмиссий мотоциклов.
Какие трансмиссии используют скутеры?
Самая большая разница между скутерами и мотоциклами (с точки зрения того, какие трансмиссии они используют) заключается в том, что почти каждый современный скутер использует автоматическую коробку передач, а почти каждый мотоцикл использует механическую коробку передач.
В скутерах используется так называемая бесступенчатая трансмиссия (CVT), которая представляет собой автоматическую коробку передач, не имеющую передач и не требующую переключения.
Весь смысл скутеров в том, чтобы быть удобными, простыми и легкими в управлении, и это, вероятно, главная причина, по которой большинство производителей скутеров решили использовать автоматические коробки передач вместо механических.
Отсутствие необходимости самостоятельно переключать передачи, безусловно, упрощает вождение и делает управление скутером более доступным.
Кроме того, двухколесные транспортные средства обычно должны иметь механическую коробку передач с ножным управлением, но автоматические скутеры означают, что пространство, которое в противном случае занимало бы органы управления коробкой передач, теперь можно использовать в качестве подставки для ног. Это еще одна особенность, которая делает самокаты более удобными, чем мотоциклы.
Как работает вариатор?
Поговорим о том, как на самом деле работает автоматическая коробка передач в скутере. Как мы уже упоминали, в большинстве скутеров используется особый тип автоматической трансмиссии, называемый бесступенчатой трансмиссией.
Бесступенчатая трансмиссия отличается от других трансмиссий тем, что в ней не используются отдельные шестерни для создания разных передаточных чисел. Вместо этого вариатор в скутере состоит из двух шкивов, соединенных клиновым ремнем. Один из этих шкивов соединен с двигателем, а другой — с ведущим колесом скутера.
Скутеры с бесступенчатой трансмиссией не имеют шестерен, а имеют 2 шкива и соединительный ремень.
Каждый шкив вариатора состоит из двух конических частей, обращенных друг к другу. Ремень, соединяющий шкивы, находится между этими коническими частями. Для регулировки передаточного числа вариатор перемещает эти конические детали ближе или дальше друг от друга.
Поскольку клиновой ремень перемещается по наклонным частям конусов шкивов, это означает, что при сжатии конусов эффективно создается шкив большего диаметра, а при их разделении создается шкив меньшего размера.
В зависимости от того, имеет ли больший диаметр ведущий или ведомый шкив (прикрепленный к заднему колесу), это может позволить двигателю либо работать на более высоких оборотах, либо развивать больший крутящий момент.
Вариаторы имеют диапазон передаточных чисел, определяемый максимальным и минимальным диаметром шкивов, но в пределах этого диапазона существует почти бесконечное количество передаточных чисел.
Это связано с тем, что конструкция вариатора позволяет трансмиссии вносить мельчайшие изменения в любое заданное передаточное число, слегка увеличивая или уменьшая диаметр шкивов и роликов центробежной муфты.
Вот видео, чтобы проиллюстрировать процесс, но Dual Wheel Journey рассказывает об этом в подкасте, если вы хотите узнать больше о трансмиссии CVT на ходу.
Плюсы и минусы вариаторов
Справедливости ради следует отметить, что вариаторы, вероятно, являются лучшим типом трансмиссии для чего-то вроде скутера, о чем мы вскоре поговорим. Однако в целом вариаторы не являются идеальными трансмиссиями и, безусловно, имеют свои недостатки.
Давайте рассмотрим преимущества и недостатки вариаторов по сравнению с обычными автоматическими коробками передач:
Преимущества
Самым большим преимуществом вариаторов над обычными автоматическими коробками передач является их улучшенная экономия топлива . Поскольку передаточные числа в вариаторе можно регулировать почти бесконечно, это позволяет двигателю работать максимально эффективно, независимо от того, на какой скорости он работает.
Вариаторы также намного легче, чем обычные автоматы, благодаря тому, что они содержат меньше габаритных частей. Их малый вес — еще одна особенность, которая помогает улучшить экономию топлива в автомобилях, которые их используют, поскольку двигатель, очевидно, имеет меньший вес, чтобы тащить его за собой.
Кроме того, из-за почти бесконечного передаточного числа в вариаторе, транспортное средство, которое использует , обычно намного более отзывчиво при нажатии на педаль газа. Это связано с отсутствием отчетливых передач; поскольку вариатор может регулировать передаточное число на лету, он почти всегда может мгновенно выбрать правильную «передачу» для любой дорожной ситуации.
Еще одним преимуществом вариаторов является плавность их работы. Опять же, поскольку вариаторы работают, регулируя расстояние между двумя половинами шкива, а не переключая соединения между несколькими передачами, это означает, что переключения передач на самом деле не происходит в вариаторе.
Из-за их небольшого размера и того факта, что они предназначены для легкого управления, становится ясно, почему вариаторы являются идеальной трансмиссией для большинства скутеров.
Внутри «коробки передач»Недостатки
Конечно, нет идеальных технологий, и вариаторы не исключение. Вероятно, самый большой недостаток вариаторов связан с их долговечностью и стоимостью обслуживания.
Хотя вариаторы сами по себе не являются ненадежными, они имеют тенденцию изнашиваться немного быстрее, чем обычные автоматические коробки передач. Это связано с тем, что детали в вариаторе перемещаются и соприкасаются друг с другом чаще, чем детали в обычном автомате, поэтому компоненты внутри иногда могут изнашиваться быстрее.
Одной из самых распространенных жалоб на вариаторы является шум, который они издают при ускорении. Из-за того, как работают вариаторы, двигатель должен работать на сравнительно высоких оборотах, чтобы автомобиль тронулся с места. Хотя это больше раздражает, чем является реальным недостатком, этого определенно было достаточно, чтобы несколько снизить популярность вариаторов.
На самом деле это не проблема со скутерами, так как все скутеры довольно маленькие и легкие, но вариаторы не очень хорошо работают в больших и тяжелых транспортных средствах. Ремни и шкивы в бесступенчатой трансмиссии, передающие мощность, недостаточно прочны, чтобы справиться с требованиями по весу и крутящему моменту, которые есть у таких автомобилей.
Таким образом, вариаторы не только не подходят для больших автомобилей, но и не подходят для буксировки чего-либо. Опять же, они просто не способны справиться с крутящим моментом, необходимым для эффективной буксировки.
Наконец, один из основных недостатков бесступенчатых трансмиссий заключается в том, что их часто дороже ремонтировать, чем обычную автоматику, несмотря на меньшее количество деталей. Это связано с тем, что замена самих деталей в вариаторе обходится дороже, чем в обычном автомате. Бесступенчатые вариаторы также менее распространены, поэтому может быть сложнее найти кого-то, кто действительно знает, как с ними работать.
Как работает коробка передач мотоцикла?
В этот момент вам может быть интересно, как работает трансмиссия мотоцикла по сравнению с трансмиссией скутера. Как вы, наверное, догадались, различия довольно значительны.
В подавляющем большинстве мотоциклов используется механическая коробка передач, особенно секвентальная механическая коробка передач. Помимо мотоциклов, довольно редко можно увидеть последовательную трансмиссию, используемую в каких-либо обычных пригородных транспортных средствах; последовательные руководства обычно используются только гоночными автомобилями.
В этом типе механической коробки передач термин «последовательный» означает, что водитель может переключаться только вверх или вниз с той передачи, на которой он уже находится. Это отличается от других механических коробок передач, где вы можете переключаться через передачи в любом порядке (например, вы можете перейти непосредственно с 1-й передачи на 4-ю в обычной механической коробке передач).
Мотоциклы используют последовательные руководства, потому что конструкция мотоцикла не оставляет вариантов для чего-либо еще. Когда вы едете на мотоцикле, ваши руки уже заняты дроссельной заслонкой и тормозами, поэтому сложно переключать передачи, как в автомобиле, на самом деле невозможно.
Техническое обслуживание вариатора
Графики технического обслуживания вариатора различаются в зависимости от марки скутера. Прежде чем я углублюсь в техническое обслуживание, просто знайте, что ирония не теряется, когда я вижу, что что-то требует трансмиссионного масла, даже если у скутера с автоматической коробкой передач нет передач!
Но помните, я пытаюсь сохранить этот высокий уровень, предполагая, что у вас нет механического образования, но другие названия деталей, которые могут быть полезными, заключаются в том, что их также можно назвать трансмиссией.
Другие детали и краткое описание приведены ниже спереди назад, снаружи внутрь, но если этот список вас пугает, обратитесь в местный магазин самокатов!
- Ведущий/ведомый шкивы также могут называться передним и задним шкивами.
- Передний/ведущий шкив: включает вариатор, внешнюю половину переднего шкива и ролики, через эту секцию передается мощность от двигателя.
- Внешний передний шкив: внешняя часть, которая крепится к двигателю и витков
- Вариатор в сборе: Включает половину подвижного шкива, ролики и крышку + втулки, чтобы удерживать элементы там, где они должны быть. Скользит вдоль вала в зависимости от мощности двигателя (т. е. вашей руки на дроссельной заслонке!)
- Ролики: иногда вместо них используются ползунки
- Приводной ремень: соединяет шкивы и остается одного размера, зависит от шкива узлы с более высоким или более низким соотношением оборотов к крутящему моменту
- Ведомый шкив: также известный как задний шкив, в этой области находятся колокол сцепления, механизм сцепления, регулятор крутящего момента и контрпружина.
- Сцепление в сборе: Диски сцепления, пружины и колокол. Поворачивает заднее колесо
Ниже приведены интервалы в графике технического обслуживания скутера на палубе.
