принцип работы торсионов, виды, плюсы и минусы

Для комфортной езды по неровным дорогам необходима упругая связь между колесами и кузовом автомобиля. Одним из способов обеспечения такой связи является применение торсионной подвески. Её активно используют в автомобилестроении благодаря компактности, простоте конструкции и высокой надежности.

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства. От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы В зависимости от конструктивных особенностей они бывают:

  • круглые;
  • квадратные;
  • прямоугольные;
  • набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

  • несущему рычагу;
  • кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом. На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Устройство и принцип работы

На рисунке ниже изображена торсионная подвеска, принцип работы которой заключается в защите кузова автомобиля от чрезмерных нагрузок, передаваемых от колес, путем их гашения пружинящим валом.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

В процессе преодоления автомобилем неровности дорожного покрытия торсион скручивается, обеспечивая максимальную плавность хода. По завершении переезда через помеху торсион возвращается в исходное положение.

Нагрузка равномерно распределяется по всему механизму. По принципу действия это похоже на пружину - но при этом торсион демонстрирует лучшую эффективность.

Устройство торсионной подвески предполагает постоянное наличие напряжения скручивания на упругом валу во время действия сил поднятия-опускания на колесо. Поэтому отсутствие деформационных изменений в торсионе является главным требованием к изделию.

Виды подвесок

Есть 2 варианта расположения торсионов:

  • поперечно;
  • продольно.

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте. Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3-х основных конструкций:

  1. Передняя независимая с использованием поперечных валов.
  2. Задняя независимая с поперечными торсионами.
  3. Полузависимая задняя.

Передняя независимая

Передняя независимая торсионная подвеска включает в себя следующие элементы:

  • Продольно расположенный торсион. Обеспечивает высокую плавность хода.
  • Рычаг. Передает усилие и вызывает скручивание торсиона.
  • Амортизатор. Служит для гашения колебаний, возникающих в ходовой части автомобиля.
  • Стабилизатор поперечной устойчивости. Минимизирует крен кузова машины во время движения. Улучшает управляемость автомобиля.

Передняя независимая торсионная подвеска применяется на тяжелых внедорожниках.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы За счет этого освобождается место для мощного привода колес.

Задняя независимая

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева. Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим. Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны. Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Плюсы и минусы применения торсионов

Торсионная подвеска имеет свои достоинства и недостатки. Преимуществами торсионной подвески являются:

  • плавность хода авто;
  • возможность регулировки высоты, благодаря чему легко изменить дорожный просвет;
  • компактность и простота;
  • хорошая ремонтопригодность;
  • меньшая нагрузка на подшипники колес;
  • надежность.
Недостатки торсионной подвески таковы:
  • большая зависимость жесткости подвески от качества торсионов;
  • сложность изготовления упругих валов;
  • управлять автомобилем сложно – повороты осуществлять слишком просто.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Заключение

Торсионная подвеска активно применяется в тяжелой технике, внедорожниках, а также в автомобилях бюджетного сегмента. Ее простота, надежность, долговечность и отменные прочие эксплуатационные характеристики позволили использовать ее на транспортных средствах, не требующих хорошей управляемости на высокой скорости, так как для спортивной, динамичной езды такого типа подвеска, к сожалению, совсем не подходит.

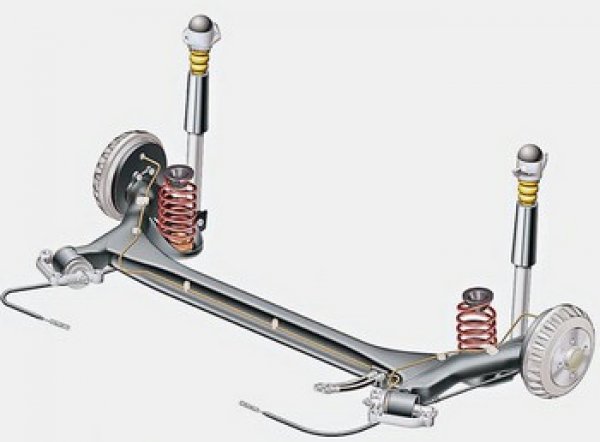

Торсионная балка

Торсионная балка - деталь подвески автомобиля, заменяющая собой продольные и поперечные рычаги правого и левого колес одновременно.

Ходовая часть

Торсионная балка – вид подвески, в которой роль упругого элемента играет торсион. Торсион – это металлический упругий элемент, который работает на скручивание. Этот элемент, как правило, состоит из набора стержней, пластин или балки определенного сечения.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Торсион одним концом крепится к направляющему элементу – рычагу, а другим – к раме или кузову автомобиля. Благодаря торсиону достигается упругая связь между кузовом и колесом. Торсионы применяются в различных видах подвесок: на продольных рычагах, подвеске на двойных поперечных рычагах и так далее. Схожий принцип нашел применение и в конструкции торсионной балки (подвеске со связанными между собой рычагами правого и левого колеса). Ввиду наличия прочной связи между колесами наибольшее распространение конструкция нашла в задней подвеске переднеприводных автомобилей. На сегодняшний день можно смело сказать, что подвеска задних колес на основе торсионной балки - наиболее распространенная конструкция.

Торсионная балка - полая стальная деталь сложной конфигурации, жесткая на изгиб, но податливая на кручение. Это дает возможность колесам перемещаться вниз и вверх независимо друг от друга. Торсионная балка крепится к кузову, как правило, через эластичные втулки. Жесткость самой балки в поперечном направлении должна обеспечивать постоянное расстояние между колесами.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Дополнительными упругими элементами в подвесках с торсионной балкой чаще всего являются пружины.



История создания и развития торсионной конструкции

Прототипом нынешней балки является торсион - устройство, которое впервые было использовано в Фольксваген Битл в 30-х годах ХХ столетия. В дальнейшем усовершенствованием торсионной подвески занимались - чешский профессор Ледвинка и немецкий изобретатель Фердинанд Порше, впервые адаптировавший ее для массового производства.

Довольно широкое применение на малолитражных автомобилях торсионы получили в 50-60-х годах прошлого века. Причина интереса к устройству относительной простоте изготовления и компактности этих элементов. К концам торсиона прикреплялись продольные качающиеся рычаги, которые были соединены с поворотным кулаком при помощи шаровых опор или шкворневого узла.

На автомобиле “Запорожец” в качестве передней подвески использовались два торсиона с квадратным сечением, которые заключались в стальные трубы расположенные друг над другом, к концам труб прикреплялись продольные рычаги подвески.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Автором этой конструкции был все тот же немецкий инженер Ф.Порше.

Устройство и принцип работы торсионной балки

Направляющим устройством подвески с торсионной балкой являются два продольных рычага, которые жестко соединены между собой балкой. С одной стороны продольные рычаги крепятся к ступицам колес, а с другой – к кузову. Торсионная балка имеет U-образное сечение, благодаря чему обладает малой жесткость на кручение и большой на изгиб. Это свойство дает возможность колесам независимо друг от друга двигаться вверх-вниз.

На современных автомобилях торсионная балка может располагаться поперечно либо продольно. Поперечное расположение применяется на легковых автомобилях. А продольная схема расположения свойственна, преимущественно, большим и тяжелым грузовикам. В обоих вариантах торсионная подвеска обеспечивает оптимальные значения затухания колес и кузова, обеспечивает плавность хода и регулирует крен при повороте.

На некоторых автомобилях торсионная подвеска может использоваться совместно с электродвигателем при выравнивании в автоматическом режиме.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

В зависимости от состояния дорожного покрытия и скорости движения этот электромотор стягивает балки для получения необходимой жесткости.

Плюсы и минусы торсионной балки

Главные преимущества торсионных подвесок в целом – это компактность по ширине автомобиля, легкость в регулировании высоты дорожного просвета, небольшая общая масса и, конечно же, долговечность. Подвески с торсионом очень просты в техническом обслуживании и эксплуатации. Такие подвески намного легче регулировать, нежели пружинные. С точки зрения производителей: торсионная балка дешева в изготовлении и легко устанавливается на машину на сборочных линиях.

Один из самых весомых недостатков: дополнительные вибрации, передаваемые от колес на кузов, способствующие низкому комфорту пассажиров задних сидений. И как следствие, невозможность сделать качественную шумоизоляцию, что негативно сказывается при поездках на дальние расстояния.

Вопросы эксплуатации

Если торсионная подвеска на автомобиле разболталась, то осуществить регулировку ее положения можно при помощи простого гаечного ключа.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Для этого необходимо забраться под автомобиль и подтянуть разболтавшиеся болты. Главное при этом не переусердствовать, потому что перетянутые болты при движении автомобиля станут причиной излишней жесткости хода.

Торсионная подвеска: принцип работы, видео

Автомобильная подвеска – это система, соединяющая колеса с рамой или несущим кузовом автомобиля. Она состоит из элементов упругости, узлов, направляющих ход колес (шарнирно закрепленных рычагов, удерживающих колесные ступицы, или неразъемных мостов с тягами) и амортизаторов. В зависимости от использующихся элементов упругости, бывает рессорная, пружинная, пневматическая и торсионная подвеска. Принцип работы последней рассмотрим более подробно.

Иногда один элемент подвески берет на себя выполнение функций нескольких устройств, например, старые добрые многолистовые рессоры одновременно являются упругим и направляющим элементом, а за счет трения листов друг о друга даже немного амортизирующей составляющей.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Однако, в ходовой части современных автомобилей каждую из этих функций обычно выполняют различные узлы. Но сегодня нас интересует торсионная подвеска, ее плюсы и минусы. Принцип работы такой подвески был применен в тридцатых годах прошлого века. Впервые он был реализован тогда же в ходовой части автомобиля Ситроен. Спустя некоторое время эта конструкция заинтересовала немецких автомобилестроителей, поэтому принцип ее работы был использован при создании ходовой части автомобиля Фольксваген «Жук». Торсионы в свое время использовались в подвеске тяжелого советского танка КВ и немецкой Пантеры. Из отечественных автомобилей торсионную подвеску имел легендарный Запорожец, грузовик ЗИЛ, и полноприводная малолитражка ЛУАЗ, прозванная автолюбителями луноходом.

Какая подвеска называется торсионной

Торсион (от франц. torsion — скручивание, кручение) — стержень, работающий на скручивание и выполняющий функции пружины.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Он допускает большие напряжения кручения и значительные углы закручивания в несколько десятков градусов. Изготовляется из пружинной стали с последующей термической обработкой.

Торсионная подвеска – это ходовая часть автомобиля, которая укомплектована торсионами в качестве упругих элементов.

Торсионы чаще бывают стержневые круглого и квадратного сечения или, что встречается реже, – набранные из нескольких пластин пружинной стали наподобие рессор, но работающих на скручивание. Круглые стержни с одного конца обычно имеют шлицевую накатку для крепления их к рычагам, а для крепления к несущему элементу (раме или кузову) другой конец имеет или шлицы, или профиль, отличающийся от круглого. Участок со шлицевой накаткой для более надежного крепления обычно делают большего диаметра, чем у основного стержня. Торсионная подвеска бывает независимая или полунезависимая, как на фото. Независимая торсионная подвеска чаще используется в передней части автомобиля. Полунезависимая торсионная подвеска (торсионная балка) нередко встречается у переднеприводных автомобилей сзади.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Принцип работы торсиона такой же, как пружины. Только пружина запасает энергию, сжимаясь, а торсион скручиваясь.

Виды подвески

  1. Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
  2. Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.
  3. Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.

Преимущества торсиона в подвеске

Торсионы в независимой подвеске имеют по сравнению с другими элементами упругости такие плюсы:

  • Большая плавность хода, достигающаяся благодаря лучшим характеристикам деформации. Это обеспечивает нелинейный рост жесткости, в зависимости от величины скручивания, то есть, в конце хода подвеска становится жестче, что смягчает ее удар в отбойник.
  • Простота конструкции.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы
  • Компактность.
  • Возможность ремонта подвески без стяжек и другого специального инструмента.
  • Доступность регулировки жесткости подвески и дорожного просвета.

Торсионная балка в ходовой части автомобиля применяется в полунезависимой задней подвеске, которая тоже имеет несколько достоинств:

  • Так же проста, как и зависимая.
  • Работает немногим хуже независимой подвески, причем не нуждается в стабилизаторе поперечной устойчивости.

Недостатки торсионов

К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.

принцип работы, фото и видео

Определимся, что представляет собой автомобильная подвеска.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой – к специальному рычагу, стоящему перпендикулярно и связанному с осью.

Изготовление такой детали производится из термически обработанной стали, непосредственно позволяющей выдержать большие нагрузки в момент кручения.

Главным принципом действия подвески считается работа на изгиб.

Применение торсионной модели

Расположение торсионной балки возможно продольно и поперечно. Расположение продольное используется на больших, тяжелых грузовых авто. На легковых авто используют поперечное расположение, обычно на заднем приводе.

В этих двух случаях механизм предназначен для обеспечения плавности хода, регулирования крена при повороте, обеспечения оптимальной величины затухания колебаний колес, кузова, уменьшения колебаний управляемых колес.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Для некоторых автомобилей торсионную подвеску применяют для автоматического выравнивания с применением мотора, стягивающим балки для дополнительной жесткости, зависимо от скорости, а также состояния покрытия дороги.

Конструкцию с регулируемой высотой можно использовать при замене колес. Это когда транспортное средство приподымают с помощью трех колес, а 4-е поднимается с помощью домкрата. Основным преимуществом такого вида подвесок считается долговечность, легкость в регулировке высоты, а также компактность по ширине транспорта.

Она занимает намного меньше пространства, чем пружинные подвески. Безусловно, торсионная конфигурация легка в эксплуатации, а еще в техническом обслуживании.

Процесс работы

Из данного видео, вы узнаете, как работает торсионная подвеска.

Благодаря тому, что торсионный вал закрепляется жестко на кузове либо раме авто, на него при работе подвески воздействуют силы скручивания.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Но торсионный вал производится из особого сплава и обладает определенной закалкой, что позволяет работать в виде пружинного элемента.

В момент скручивания вал стремится вернуть автомобильное колесо в первоначальное положение. Так, принцип работы подобен пружинной либо подрессоренной разновидности данной детали авто. Полунезависимая подвеска представляет собой систему подрессоривания, выполненную в виде двух продольных рычагов соединенных поперечиной продольных рычагов.

Основные достоинства такого механизма:

  • легкость монтажа;
  • малый вес;
  • компактность.

Ключевой недостаток – возможность применения лишь на не ведущем мосту.

Регулировка подвески

В случае разболтавшейся подвески отрегулировать положения возможно при помощи обыкновенного гаечного ключа. Вполне достаточно добраться вниз автомобиля, подтянуть необходимые болты. Главное не переусердствовать с целью избежания излишней жесткости хода в момент движения.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Регулировка торсионной запчасти легче регулировки пружинных типов.

Производителями автомобилей меняется торсионная балка для регулирования положения движения зависимо от веса двигателя.

Ключевые свойства ремонта

Рассматривая все проблемы торсионных балок, вполне можно сделать вывод, что обслуживание, а также ремонт торсионной подвески связан с такими ситуациями:

  • Регулирование высоты конструкции.
  • Демонтаж либо замена торсионов.
  • Замена игольчатых подшипников.
  • Замена пальцев, осей задней балки.
  • Ремонт рычагов задней балки.

Регулирование высоты задней подвески не стоит рассматривать в виде ремонта всей конструкции. Это обычно происходит из-за того, что хозяин авто хочет осуществить поднятие задней часть авто.

Иногда изменение высоты балки предусмотрено в целях повышения жесткости и уменьшения осадки автомобильной задней части, при максимальной загрузке. Надо знать, что торсион задней балки не способен работать при изменении высоты задней балки, эксплуатироваться будет при более агрессивной нагрузке, а это может сказаться на его ресурсе.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Процесс изменения высоты заключен в изменении положения торсиона, вернее его шлицевого конца, а также звездочки. У торсиона на концах имеются шлицевые разъемы. Торсион одним концом крепится в шлицевой разъем, рычаг задней балки.
А другим – в разъем на корпусе балки. Если осуществляется ремонт данного типа подвески, тогда понадобится демонтаж торсионов.

В данной ситуации важно сделать в задней балке родное положение торсионов, чтобы в момент монтажа было понятно, что, а также куда вставляется. С целью демонтажа торсиона в процессе стягивания из шлицевого соединения используется инерционный съемник.

Шпильку съемника вкручивают в резьбу на торце торсиона, может быть, эту резьбу стоит почистить.

Перетяжка салона своими руками. Как всё сделать правильно и с первого раза, подскажет полезная статья нашего сайта.

Тут, вы найдёте отзывы о ладе калине автомат.

В данной статье, находится интересная и очень полезная информация о ремонте газового оборудования для автомобиля.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Часто шлицевые соединения «закисают» либо «прикипают», в таком случае, стандартный съемник не поможет, выручить сможет только обычная кувалда.

Часто ремонт торсионной подвески связан с процессом замены игольчатых подшипников задней балки. Согласно некоторых данных, процесс замены игольчатых подшипников нужен после 80 000 км пробега.

При замене подшипников понадобится демонтаж торсионов, а также рычагов балки. Каждая сторона балки содержит два подшипника. Самой опасной проблемой задней балки является износ игольчатого подшипника, ведь обычному автолюбителю это определить затруднительно.

При отсутствии диагностики авто эксплуатируется и при рассыпавшимся подшипнике, этим усугубляя проблему. В результате изнашивается ось. Безусловно, оси задней балки возможно заменить, но это весьма затруднительно в «домашних» условиях, поскольку помимо знаний и опыта требуется специальное оборудование и приспособления.

Станции технического обслуживания не заменят оси, а предлагают лишь новую балку в сборке с новыми осями, а это весьма дорогое предложение.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Наиболее тяжелым случаем при ремонте конструкции торсионного типа является разрушение посадочного места подшипника в рычаге. Такое происходит редко, в очень «запущенной» ситуации.

Разрушение посадочного места происходит по тем причинам, что палец задней балки, хотя гораздо реже, поскольку это место защищается внешней обоймой подшипника. Процесс ремонта рычага: восстановление посадочного места на металлорежущем оборудовании.

Главной проблемой реставрации рычага балки является поиск требуемого оборудования, такая работа осуществляется на токарно-расточном станке.

Галерея

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

принцип работы, устройство и преимущества независимой подвески автомобиля

Продолжая рубрику устройства ходовой части современного автомобиля, нельзя не затронуть тему подвески, а точнее одной из ее разновидностей, основанной на принципе торсиона, которая не покидает автомобильную индустрию уже порядка 80 лет и встречается на большинстве бюджетных моделей современности.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Содержание статьи:

История появления торсионной подвески

Впервые торсионную подвеску начали использовать на задней оси в первой половине XX века. Первопроходцами были Citroen, а позднее ее можно было встретить на всех автомобилях Porsche. Следом устройство оценили Renault, Chrysler, наш отечественный ЗиЛ и прочие.

Такое широкое распространение обусловлено по большей части отсутствием аналогов, которые могли бы обеспечивать схожую плавность хода (главная проблема тех лет), простоту, надежность и, что было важно в послевоенные годы — дешевизну, главный фактор и по сей день.

Правда в 1989 году торсионная подвеска окончательно отжила свое и с того года все уважающие себя компании перешли на системы МакФерсона и многорычажки (не считая откровенно бюджетных авто).

Принцип работы торсиона в автомобиле

Как понятно из названия, в основе системы заложен принцип торсиона — металлический стержень скручивается вокруг своей оси, погашая неровности на дороге.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Когда нагрузка увеличивается, рычаг получает нагрузку, которую забирает на себя стержень. Он начинает скручиваться, уводя за собой рычаг колеса. Когда неровность минует, торсионный вал разгибается.

Читайте также: Какие бывают амортизаторы в автомобиле, признаки неисправностей

Сила сопротивления при скручивании рассчитывается специально под каждый автомобиль, чтобы при максимально допустимой нагрузке вал не лопнул, а при езде «налегке» обеспечивал оптимальное гашение неровностей дороги.

Также торсионы играют роль стабилизаторов. Аналогично сегодня в автомобилях проектируется система поперечной устойчивости.

Устройство

Сам механизм выглядит следующим образом. В соответствии с инженерными решениями, металлический вал размещается продольно или поперечно к кузову автомобиля. На концах нарезаны шлицы для надежного соединения.

Один конец стержня крепится к рычагу, а другой непосредственно к кузову или лонжеронам.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Чтобы система работала, инженеры устанавливают вал с отклонением в несколько градусов, так, чтобы во время нагрузки обеспечивался допустимый уровень скручивания. Чем больше градус, тем сильнее будет «эффект».

Во многом устройство торсионной подвески напоминает рессорную, но в отличие от последней, стержень скручивается быстрее, обеспечивая тот самый знаменитый плавных ход, который так оценили автолюбители.

Типы подвесок

За годы применения, система видоизменялась для установки на разных осях автомобилей. Также в некоторых случаях конструкция требовала продольной или наоборот поперечной установки упругого элемента относительно рамы.

Из такого множества можно выделить три вида конфигурации, которые были и до сих пор остаются популярными.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Передняя на поперечных рычагах

Единственный вариант данной системы, встречающийся на передней оси. С одной стороны, упругий элемент крепится к поперечным рычагам (верхнему или нижнему в зависимости модели), а с другой к раме или кузову автомобиля.

Торсион располагается продольно. Рычаги передают нагрузку на скручивающийся элемент, который в свою очередь дополнительно выполняет роль стабилизатора.

Данную систему часто можно было встретить на рамных внедорожниках и коммерческих автомобилях. Такая конфигурация освобождала много места спереди, например, для установки полного привода.

Задняя с поперечными торсионами

Система на поперечных торсионах сегодня не применяется ввиду не лучших характеристик управления и необходимости устанавливать задние колеса на разном расстоянии относительно передней оси (разница составляла до 5 см).

С другой стороны, данный вариант позволял значительно увеличить объем багажника, что для старых европейских автомобилей было приоритетной задачей.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Суть механизма аналогична первому. Одна сторона торсиона крепилась к рычагу, вторая к раме.

Задняя полузависимая

А вот этот тип подвески дожил до наших дней и успешно используется производителями при проектировании бюджетных моделей с передним приводом.

Статья по теме: В чем разница между кроссовером, внедорожником и паркетником

В данном случае колеса надежно связаны между собой с помощью скручивающиеся балки, которая не сколько работает на гашение неровностей дороги, сколько является стабилизатором.

Амортизируют здесь все те же поперечно расположенные торсионы, которые соединяются с рычагами и крепятся к втулке в центре. Так нивелируется необходимость в установке колес на разном расстоянии и сохраняется необходимая жесткость.

Подвеска считается полузависимой, так как колеса задней оси не могут полноценно двигаться отдельно друг от друга. Движение одного влияет на другое, хоть и не в значительной мере.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Плюсы и минусы

Как уже понятно, главное преимущество торсионной системы в современном ее облике — это дешевизна производства, но есть и другие:

  • Небольшое количество деталей, соответственно, повышенная надежность;
  • Отличная амортизация;
  • Легкость в обслуживании из-за небольшого количества деталей;
  • Снижение нагрузки на подшипники;
  • Компактность;
  • Можно самостоятельно регулировать клиренс автомобиля.

Но с недостатками автомобильная индустрия смирится не может.

  1. Во-первых, само производство упругих элементов достаточно сложный и трудоемкий процесс.
  2. Во-вторых, они начинают скрипеть.
  3. В-третьих, торсионная система не дает той управляемости, которую могут предложить современные системы.

Что лучше торсионная балка или многорычажная подвеска?

Многорычажная система однозначно стала большим скачком вперед в плане технологичности. В отличие от торсиона, многорычажка дает каждому колесу двигаться независимо друг от друга, при этом не вызывает кренов кузова и скрипа.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Что положительно сказывается на сцеплении с дорогой, управляемости и уровне комфорта пассажиров, с которым не сравнится даже система МакФерсона.

Но сложность конструкции значительно повлияла на ее конечную стоимость в производстве и ремонтопригодности (любой элемент заменяем, но процесс крайне трудоемкий из-за запрессовки сайлентблоков и пр.).

Торсионная подвеска: устройство и преимущества

Эта статья поможет вам разобраться, почему многие автолюбители выбирают именно торсионные подвески. Вы узнаете интересные и новые факты о плюсах и минусах такой конструкции.

Торсионная подвеска – это устройство для упругого сцепления колес и несущей системы. Также во время езды такая конструкция уменьшает нагрузку на колеса благодаря регулировке положения кузова.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Существуют такие виды автомобильных подвесок:

  • торсионные;
  • пружинные;
  • рессорные;
  • пневматические.

 Каждый из вышеперечисленных видов имеет свои достоинства и недостатки. Оптимальным вариантом многие считают именно торсионную.

Содержание статьи

Устройство

Торсион – это металлический стержень, который имеет форму цилиндра. Он характеризуется очень большой степенью упругости. Чтобы он хорошо пружинил во время скручивания, его делают из прочной стали. Стержни имеют круглое или квадратное сечение. Торсионная подвеска разработана таким образом, что валы работают на кручение. Один из валов крепится к шасси, а что касается второго – его размещают возле специального рычага. Последний имеет перпендикулярное расположение, его привязывают к оси.

В основе такой конструкции – сталь, которая обработана при помощи высокой температуры. Подобная технология помогает при работе под высокими нагрузками. Конструкция выдерживает кручение и многие другие процессы, которые влияют на детали во время движения автомобиля.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы  Торсионная подвеска имеет принцип работы на изгиб.

Интересный факт, что торсионная подвеска прошла долгий путь прежде, чем стать такой, которую мы ее видим сейчас. Впервые ее использовали в машине Volkswagen Beetle в 30-х годах ХХ века. Это было достижение чешского ученого Ледвинка, который увидел возможности торсиона и начал их использовать на автомобилях Tatra. После это начинается длительный путь к совершенству. Вначале были разработаны двойные рычаги, затем началось использование такой характеристики, как жесткость.

Торсионная система получила широкое распространение благодаря малому весу. Эта характеристика была очень кстати при производстве спортивных, армейских машин. Прижилась она и в производстве внедорожников. Сегодня такая подвеска стоит на Феррари F2001, Тойоте Лэндкруизере, МАЗе-547.

Во время Второй мировой войны ее использовали очень широко при производстве военной техники. Торсионную балку могут размещать поперечно или продольно. Все зависит от целей, которые поставлены перед конструкцией.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы На легковых авто чаще всего используют поперечное расположение. Чаще всего он находится на заднем приводе. А вот продольно ставят подвески на тяжелых машинах. Но независимо от расположения задачи не меняются.

Как работает

Основные задания, которые выполняет торсионная подвеска:

  • плавность хода;
  • регулирование крена на поворотах;
  • снижение колебания управляемых колес;
  • обеспечение оптимального затухания кузова.

Хотя многие машины оборудованы такой подвеской с целью автоматического выравнивания. Для этого используется двигатель, который стягивает балки, придавая дополнительную жесткость. Все это происходит в зависимости от состояния покрытия дороги, а также скорости передвижения.

Если подвеска регулируемая, то ее можно использовать для замены колес. То есть, когда вам необходимо приподнять одну сторону вы можете обойтись без домкрата.

Достоинства и недостатки торсионов

Одним из главных достоинств является срок службы.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Торсионная подвеска прослужит дольше многих других видов. Также многие ценят легкость регулировки высоты. Кроме всего, эта конструкция компактна. Если сравнивать с пружинными, то торсионная система занимает намного меньше места, легче в эксплуатации.

Ремонт торсионной подвески можно произвести даже самостоятельно, без помощи мастеров, что тоже относится к положительным чертам. Например, если конструкция во время эксплуатации немного разболталась, то вы при помощи одного лишь гаечного ключа сможете привести ее в соответствие. Болты просто подтягиваются. Но нужно следить за тем, чтобы не переборщить, ведь тогда получится жесткий ход.

Среди недостатков выделяют следующие моменты:

  1. Автомобиль становится излишне поворачиваемым. Поэтому нужно уделять особое внимание управлению автомобилем при выполнении поворотов. Ведь машину начинает разворачивать. Особо это можно прочувствовать при использовании небольших автомобилей ЗАЗ.
  2. Достаточно сложный процесс обработки деталей.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Чтобы метал был устойчив, его приходится обрабатывать с использованием ряда дорогостоящих технологий. Такие работы повышают себестоимость материала. Но получаемый эффект превышает все ожидания и стоит затраченных денег.
  3. Игольчатые подшипники в узлах для крепления рычагов и торсионной балки имеют ограниченный ресурс пробега. Подшипники часто выходят из строя из-за попадания различных частиц, а так же воды, грязи.


    Негативно влияет наличие трещин в прокладках, повреждение сальников. Причины бывают разные: стиль вождения, частота использования транспортного средства, а также старение резиновых запчастей. Защититься можно только профилактикой и своевременной заменой поврежденных и устаревших деталей. Если вы будете все делать вовремя, то сможете избежать ремонта торсионной балки, отделаетесь не очень дорогой заменой сальника или подшипника. А когда же время прошло, то неполадки с подшипниками могут спровоцировать изменение развала колес. Подшипники имеют ресурс 60 – 70 тыс.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы км.

Некоторые автомобилисты не хотят использовать торсионы из-за сложностей, которые не дают получить полностью независимые колесные подвески. Но это можно легко исправить, если на концах балки размещать амортизирующие рычаги.

Видео “Ремонт торсионной подвески автомобиля”

На записи показано, как провести ремонт торсионной подвески на автомобиле.

Торсионная подвеска принцип работы фото

В конструкциях современных независимых подвесок наряду с пружиной или пневмобаллоном в качестве основного упругого элемента может также применяться и торсион (torsion — кручение, в переводе с французского).Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Торсионная подвеска обеспечивает автомобилю ряд преимуществ, главными из которых являются высокая плавность хода и компактность подвески. Однако ее существенные недостатки в виде худшей управляемости и валкости автомобиля не позволяют применять торсионы в основной массе современных легковых автомобилей.

История появления

Торсионная подвеска начала применяться еще с середины 1930-х годов на автомобилях французской марки Citroen. В 1940-х торсионы использовались на гоночных автомобилях Porsche.

Легендарный французский автомобиль Renault 16 с торсионной подвеской

Впоследствии их применяли и многие другие автопроизводители. Например, Renault, ЗиЛ и Chrysler. Применение торсионной подвески было обусловлено в первую очередь хорошими показателями плавности хода и простотой конструкции.

Что такое торсион?

Устройство торсиона представляет собой металлический вал или стержень, работающий на скручивание в одном направлении. В поперечном сечении торсион может быть круглым или квадратным, реже пластинчатым – состоящим из нескольких слоев, совместно работающих на кручение.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Упругий элемент торсионной подвески с креплениями

Один из концов торсиона жестко прикреплен к несущему рычагу подвески посредством шлицевого соединения, второй аналогичным образом фиксируется на кузове или раме автомобиля. Ось вращения рычага и ось закручивания торсиона находятся на одной линии. Обладая рассчитанным сопротивлением к скручиванию под нагрузкой, торсион удерживает вес автомобиля и обеспечивает эффективное упругое соединение подвески и кузова при перемещениях рычага. Принцип работы торсиона используется также в стабилизаторе поперечной устойчивости при противоположных ходах подвески одной оси.

Торсионные валы круглого сечения

Сплав стали, из которого изготавливается торсион, обладает высокими характеристиками упругости и выносливости, способен выдерживать длительные нагрузки без ухудшения своих свойств. Длина и толщина вала также влияет на рабочие характеристики и мягкость подвески. Для защиты от ржавчины и разрушения поверхность торсиона покрывают специальным антикоррозийным составом, либо прорезиненным покрытием.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Принцип работы торсионной подвески

Торсионная подвеска работает аналогично пружинной, рессорной или пневматической. В качестве пружинного элемента выступает стальной стержень — торсион. При работе подвески на торсион передается усилие от несущего рычага, заставляющее стержень скручиваться до определенного предела. После этого упругий элемент возвращается в исходное состояние, выравнивая и положение рычага.

Виды торсионных подвесок

Передняя независимая торсионная подвеска на поперечных рычагах

Передняя торсионная подвеска на поперечных рычагах (один или два в зависимости от конструкции) состоит из следующих элементов:

  • Продольно расположенный торсион, работающий на скручивание и заменяющий пружину.
  • Воспринимающий основную нагрузку нижний или верхний рычаг, посредством которого происходит передача усилия на торсион.
  • Демпфирующий элемент — амортизатор, выполняющий функцию гашения колебаний.
  • Стабилизатор поперечной устойчивости, компенсирующий крены кузова при движении.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Независимая передняя торсионная подвеска на двойных поперечных рычагах Toyota Hilux Surf

Компактность передней торсионной подвески на поперечных рычагах позволяет эффективно использовать свободное пространство. Например, для установки массивных приводов колес. В связи с этим торсионы получили распространение при производстве рамных внедорожников, сочетающих повышенную проходимость с мягкостью подвески. Например, Toyota Land Cruiser 100 (крепление торсиона к нижнему рычагу) и Toyota Hilux Surf (торсион на верхнем рычаге). Также торсионы применяются на передней оси коммерческих автомобилей.

Задняя независимая подвеска с поперечным расположением торсионов

В конструкциях задних подвесок с продольным расположением рычагов торсионы устанавливаются поперечно. Легендарный французский автомобиль Renault 16, выпускавшийся до 1990-х годов, оснащался передней подвеской с продольно расположенными торсионами, а задней — с поперечно.

Задняя подвеска с поперечным расположением торсионов

Особенностью упругих элементов задней подвески было их расположение — один находился позади другого, что конструктивно влекло разность в колесной базе по сторонам автомобиля (одно из колес находилось ближе к переднему на несколько сантиметров).Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Управляемость и устойчивость автомобиля оставляла желать лучшего, однако именно компактность торсионной подвески позволила значительно увеличить объем багажного отделения, что в значительной степени определило популярность модели. В настоящее время подобная схема подвески автопроизводителями не применяется.

Полузависимая задняя торсионная балка

Полузависимая торсионная балка U-образного сечения, имеющая в составе интегрированный упругий стержень, становится более прочной на изгиб. При этом она позволяет колесам одной оси незначительно перемещаться друг относительно друга при проезде неровностей. Этим достигается улучшение управляемости и устойчивости автомобиля. Данная подвеска применяется на задней оси большинства бюджетных переднеприводных автомобилей.

Преимущества торсионной подвески

  • Высокая плавность хода.
  • Компактность и малый вес.
  • Высокая ремонтопригодность.
  • Простота и надежность конструкции.

Недостатки торсионной подвески

  • Сложность производства торсионов.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы
  • Посредственная управляемость автомобиля.

В настоящее время передняя независимая подвеска, где в качестве упругих элементов устанавливаются торсионы, применяется при производстве грузовиков и внедорожников, не предназначенных для динамичной езды. Кроме этого, торсионная подвеска успешно используется в конструкциях шасси танков и другой специальной гусеничной техники.

Для комфортной езды по неровным дорогам необходима упругая связь между колесами и кузовом автомобиля. Одним из способов обеспечения такой связи является применение торсионной подвески. Её активно используют в автомобилестроении благодаря компактности, простоте конструкции и высокой надежности.

Торсионная подвеска – что это такое?

Торсион представляет собой вал, изготовленный из специальной пружинящей стали, обработанной термически. К сплаву предъявляются весьма жесткие требования. Он должен выдерживать продолжительные нагрузки, не теряя при этом свои первоначальные свойства.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы От этого зависит надежность и долговечность подвески в целом. Для уменьшения негативного воздействия внешней среды торсион покрывают антикоррозийным составом и краской. Наиболее защищены от появления ржавчины валы, которые покрыты прорезиненным составом.

Во время преодоления автомобилем неровностей торсионы работают на скручивание в одном направлении. В зависимости от конструктивных особенностей они бывают:

  • круглые;
  • квадратные;
  • прямоугольные;
  • набранные из нескольких слоев металла.

Концы торсиона жестко крепятся к:

  • несущему рычагу;
  • кузову или раме автомобиля (в зависимости от конструкции).

Фиксация происходит посредством шлицев. Крепление к кузову может быть реализовано при помощи профиля, отличного от круглого. Для нормальной работы подвески ось вращения рычага и ось торсиона должны лежать на одной линии.

Сопротивление скручиванию рассчитывается таким образом, чтобы торсион удерживал вес автомобиля, но при этом позволял двигаться рычагу, обеспечивая упругое соединение колес с кузовом.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы На жесткость подвески влияют форма, упругость сплава, длина и прочие рабочие характеристики торсиона.

Устройство и принцип работы

На рисунке ниже изображена торсионная подвеска, принцип работы которой заключается в защите кузова автомобиля от чрезмерных нагрузок, передаваемых от колес, путем их гашения пружинящим валом. В процессе преодоления автомобилем неровности дорожного покрытия торсион скручивается, обеспечивая максимальную плавность хода. По завершении переезда через помеху торсион возвращается в исходное положение.

Нагрузка равномерно распределяется по всему механизму. По принципу действия это похоже на пружину – но при этом торсион демонстрирует лучшую эффективность.

Устройство торсионной подвески предполагает постоянное наличие напряжения скручивания на упругом валу во время действия сил поднятия-опускания на колесо. Поэтому отсутствие деформационных изменений в торсионе является главным требованием к изделию.

Виды подвесок

Есть 2 варианта расположения торсионов:

Поперечное расположение торсионного вала нашло свое применение в легковом транспорте.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Обычно данного вида подвеска используется в автомобилях с задним приводом. Ее особенностью является размещение валов вдоль кузова машины.

Продольные торсионы применяются на больших, тяжелых грузовиках. Были попытки использовать их и на легковом транспорте, но широкого распространения эта практика не получила.

На данный момент в автомобилестроении используются подвески 3-х основных конструкций:

  1. Передняя независимая с использованием поперечных валов.
  2. Задняя независимая с поперечными торсионами.
  3. Полузависимая задняя.

Передняя независимая

Передняя независимая торсионная подвеска включает в себя следующие элементы:

  • Продольно расположенный торсион. Обеспечивает высокую плавность хода.
  • Рычаг. Передает усилие и вызывает скручивание торсиона.
  • Амортизатор. Служит для гашения колебаний, возникающих в ходовой части автомобиля.
  • Стабилизатор поперечной устойчивости. Минимизирует крен кузова машины во время движения.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Улучшает управляемость автомобиля.

Передняя независимая торсионная подвеска применяется на тяжелых внедорожниках. За счет этого освобождается место для мощного привода колес.

Задняя независимая

Поперечные торсионы задней подвески устанавливаются в паре с продольными рычагами. Пример конструкции приведен на изображении ниже.

Интересным примером автомобиля с поперечными торсионными валами и продольными рычагами является Renault 16. Машина имеет различную колесную базу справа и слева. Расстояние между передним и задним колесами справа и слева отличается на несколько сантиметров. Причиной такого инженерного решения является последовательное расположение валов один за другим. Это слегка ухудшило управляемость автомобиля, но позволило увеличить багажное отделение.

Полузависимая задняя

В основе подвески данного типа лежит торсионная балка, которая имеет U-образную форму. Продольные рычаги располагаются по одному с каждой стороны.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Балка соединяет их между собой. Рычаги крепятся одной стороной к кузову, а второй к ступице колеса.

Балка хорошо сопротивляется изгибу. При этом ее форма абсолютно не мешает ей скручиваться. Колеса могут немного перемещаться в вертикальной плоскости относительно друг друга. Расположение торсионной балки можно посмотреть на рисунке ниже.

Полунезависимая подвеска используется в бюджетных машинах с передним приводом. Обусловлено это простотой конструкции и низкой ценой таких машин.

Плюсы и минусы применения торсионов

Торсионная подвеска имеет свои достоинства и недостатки. Преимуществами торсионной подвески являются:

  • плавность хода авто;
  • возможность регулировки высоты, благодаря чему легко изменить дорожный просвет;
  • компактность и простота;
  • хорошая ремонтопригодность;
  • меньшая нагрузка на подшипники колес;
  • надежность.

Недостатки торсионной подвески таковы:

  • большая зависимость жесткости подвески от качества торсионов;
  • сложность изготовления упругих валов;
  • управлять автомобилем сложно – повороты осуществлять слишком просто.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Заключение

Торсионная подвеска активно применяется в тяжелой технике, внедорожниках, а также в автомобилях бюджетного сегмента. Ее простота, надежность, долговечность и отменные прочие эксплуатационные характеристики позволили использовать ее на транспортных средствах, не требующих хорошей управляемости на высокой скорости, так как для спортивной, динамичной езды такого типа подвеска, к сожалению, совсем не подходит.

Определимся, что представляет собой автомобильная подвеска. Это устройство, обеспечивающее упругое сцепление автомобильных колес с несущей системой, а еще регулирующее положение кузова при движении, уменьшающее нагрузку на колеса.

На сегодняшний день предлагаются различные типы подвесок: рессорные, пневматические, пружинные, торсионные и т.д. Так, торсионный тип — это торсионные валы из металла, которые работают на кручение, при этом один конец прикрепляется к шасси, другой — к специальному рычагу, стоящему перпендикулярно и связанному с осью.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Главным принципом действия подвески считается работа на изгиб.

Применение торсионной модели

Расположение торсионной балки возможно продольно и поперечно. Расположение продольное используется на больших, тяжелых грузовых авто. На легковых авто используют поперечное расположение, обычно на заднем приводе.

В этих двух случаях механизм предназначен для обеспечения плавности хода, регулирования крена при повороте, обеспечения оптимальной величины затухания колебаний колес, кузова, уменьшения колебаний управляемых колес.

Для некоторых автомобилей торсионную подвеску применяют для автоматического выравнивания с применением мотора, стягивающим балки для дополнительной жесткости, зависимо от скорости, а также состояния покрытия дороги.

Конструкцию с регулируемой высотой можно использовать при замене колес. Это когда транспортное средство приподымают с помощью трех колес, а 4-е поднимается с помощью домкрата. Основным преимуществом такого вида подвесок считается долговечность, легкость в регулировке высоты, а также компактность по ширине транспорта.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Она занимает намного меньше пространства, чем пружинные подвески. Безусловно, торсионная конфигурация легка в эксплуатации, а еще в техническом обслуживании.

Процесс работы

Из данного видео, вы узнаете, как работает торсионная подвеска.

Благодаря тому, что торсионный вал закрепляется жестко на кузове либо раме авто, на него при работе подвески воздействуют силы скручивания. Но торсионный вал производится из особого сплава и обладает определенной закалкой, что позволяет работать в виде пружинного элемента.

В момент скручивания вал стремится вернуть автомобильное колесо в первоначальное положение. Так, принцип работы подобен пружинной либо подрессоренной разновидности данной детали авто. Полунезависимая подвеска представляет собой систему подрессоривания, выполненную в виде двух продольных рычагов соединенных поперечиной продольных рычагов.

Основные достоинства такого механизма:

  • легкость монтажа;
  • малый вес;
  • компактность.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Ключевой недостаток — возможность применения лишь на не ведущем мосту.

Регулировка подвески

В случае разболтавшейся подвески отрегулировать положения возможно при помощи обыкновенного гаечного ключа. Вполне достаточно добраться вниз автомобиля, подтянуть необходимые болты. Главное не переусердствовать с целью избежания излишней жесткости хода в момент движения. Регулировка торсионной запчасти легче регулировки пружинных типов.

Производителями автомобилей меняется торсионная балка для регулирования положения движения зависимо от веса двигателя.

Ключевые свойства ремонта

Рассматривая все проблемы торсионных балок, вполне можно сделать вывод, что обслуживание, а также ремонт торсионной подвески связан с такими ситуациями:

  • Регулирование высоты конструкции.
  • Демонтаж либо замена торсионов.
  • Замена игольчатых подшипников.
  • Замена пальцев, осей задней балки.
  • Ремонт рычагов задней балки.

Регулирование высоты задней подвески не стоит рассматривать в виде ремонта всей конструкции.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Это обычно происходит из-за того, что хозяин авто хочет осуществить поднятие задней часть авто.

Иногда изменение высоты балки предусмотрено в целях повышения жесткости и уменьшения осадки автомобильной задней части, при максимальной загрузке. Надо знать, что торсион задней балки не способен работать при изменении высоты задней балки, эксплуатироваться будет при более агрессивной нагрузке, а это может сказаться на его ресурсе.

Процесс изменения высоты заключен в изменении положения торсиона, вернее его шлицевого конца, а также звездочки. У торсиона на концах имеются шлицевые разъемы. Торсион одним концом крепится в шлицевой разъем, рычаг задней балки.
А другим — в разъем на корпусе балки. Если осуществляется ремонт данного типа подвески, тогда понадобится демонтаж торсионов.

В данной ситуации важно сделать в задней балке родное положение торсионов, чтобы в момент монтажа было понятно, что, а также куда вставляется. С целью демонтажа торсиона в процессе стягивания из шлицевого соединения используется инерционный съемник.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Шпильку съемника вкручивают в резьбу на торце торсиона, может быть, эту резьбу стоит почистить.

Перетяжка салона своими руками. Как всё сделать правильно и с первого раза, подскажет полезная статья нашего сайта.

Тут, вы найдёте отзывы о ладе калине автомат.

В данной статье, находится интересная и очень полезная информация о ремонте газового оборудования для автомобиля.

Часто шлицевые соединения «закисают» либо «прикипают», в таком случае, стандартный съемник не поможет, выручить сможет только обычная кувалда.

Часто ремонт торсионной подвески связан с процессом замены игольчатых подшипников задней балки. Согласно некоторых данных, процесс замены игольчатых подшипников нужен после 80 000 км пробега.

При замене подшипников понадобится демонтаж торсионов, а также рычагов балки. Каждая сторона балки содержит два подшипника. Самой опасной проблемой задней балки является износ игольчатого подшипника, ведь обычному автолюбителю это определить затруднительно.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

При отсутствии диагностики авто эксплуатируется и при рассыпавшимся подшипнике, этим усугубляя проблему. В результате изнашивается ось. Безусловно, оси задней балки возможно заменить, но это весьма затруднительно в «домашних» условиях, поскольку помимо знаний и опыта требуется специальное оборудование и приспособления.

Станции технического обслуживания не заменят оси, а предлагают лишь новую балку в сборке с новыми осями, а это весьма дорогое предложение.

Разрушение посадочного места происходит по тем причинам, что палец задней балки, хотя гораздо реже, поскольку это место защищается внешней обоймой подшипника. Процесс ремонта рычага: восстановление посадочного места на металлорежущем оборудовании.

Главной проблемой реставрации рычага балки является поиск требуемого оборудования, такая работа осуществляется на токарно-расточном станке.

Галерея

В данном разделе, находятся фото торсионных подвесок для танка, прицепа и других.

Торсионные ключи

| ReadyLIFT

Во-первых, урок истории.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Торсионные подвески используются с начала 1900-х годов, когда они впервые дебютировали на некоторых легковых автомобилях. В последующие десятилетия многие производители использовали торсионную подвеску для некоторых своих платформ. В 1960 году GM одним из первых применил торсионную подвеску под малотоннажный грузовик. Эта конструкция просуществовала недолго и закончилась в 1963 году. Возрождение торсионных подвесок для пикапов началось более десяти лет спустя, когда независимые передние подвески стали популярными, отчасти благодаря их улучшенным общим характеристикам и ходовым характеристикам по сравнению с аналогом с листовой рессорой.

Как работает ваша торсионная подвеска? Торсионы работают так, как следует из названия. Его функция заключается в использовании силы кручения (сопротивления скручиванию) таким же образом, как и у винтовой пружины. На примере грузового автомобиля GM один конец торсиона остается неподвижным, прикрепленным к поперечине рамы. Противоположный конец вставляется в нижний рычаг.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Между ними находится рычаг - торсионный ключ - который в основном удерживает торсион на нужной высоте, необходимой для того, как автомобиль должен сидеть.Когда колесо движется вверх или вниз, торсион вращается вокруг своей оси. При этом сопротивление увеличивается, поскольку стержень хочет вернуться к своей оси нулевого сопротивления.

«Что происходит, когда я проверну свои стандартные ключи?» Происходит несколько вещей. Наиболее заметны выступы ключей внутри верхней части поперечины с торсионными шпонками. Это предотвращает дальнейшее вращение торсиона. Если вы повернете торсионную шпонку до такой степени, что она будет наверху или почти до вершины, у вас будет нулевой ход вниз (отскок) после установленной точки статической высоты.Это одна из наиболее очевидных проблем, которые способствуют плохому качеству езды при запуске ваших стандартных ключей. Кроме того, без помощи удлинителей амортизаторов или более длинных разрядов, ваши амортизаторы «дойдут до дна» при падении и, несомненно, разрушат ваши амортизаторы

Более десяти лет назад ReadyLIFT была первой компанией, предложившей кованый торсионный ключ, который позволил бы клиенту поднять переднюю подвеску грузовика, оборудованного торсионным стержнем, с помощью уникального метода «переиндексации» или «переустановки».Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы ключ.Мы разработали наши ключи так, чтобы имитировать заводские ключи по форме и функциям, но изменили - в градусах - шестигранное отверстие в ключе, чтобы оно могло обеспечить максимальный торсионный подъем на 2,5 дюйма с торсионным ключом, оставшимся в исходном положении внутри. поперечина. Шестигранное отверстие в шпонке рычага плотно прилегает к месту на торсионном стержне, где он предназначен для скольжения и плотного прилегания к стержню без зазоров или «провалов». Это точка, в которой торсионная шпонка прикладывает регулируемое усилие к торсиону и в конечном итоге вращает торсион, обеспечивая «подъемную силу».

Наши инженеры обнаружили идеальное место для повторного тактирования, которое при правильной установке и настройке в соответствии с нашими инструкциями предоставит пользователю необходимую величину подъема передней части для выравнивания грузовика без ущерба для качества езды. Большинство наших кованых торсионных ключей поставляются с удлинителями амортизаторов, поэтому вы можете быть уверены, что ваши стандартные амортизаторы будут работать нормально.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Мы защищаем наши ключи прочным электронным покрытием, которое не ржавеет, как заводские ключи без покрытия или дешевые имитации литья.Подлинные кованые торсионные ключи ReadyLIFT на 25% прочнее заводского ключа, включают в себя очень большие регулировочные болты и карманы для отверстий для инструментов для легкой установки, а наши индексные отверстия с шестигранной головкой специально разработаны для захвата плоской поверхности стержня, что не приводит к провисанию ключа, что является обычным явлением. на дешевых имитациях ключей. С пожизненной гарантией кованые торсионные ключи ReadyLIFT не ломаются и не выходят из строя. (см. прикрепленные изображения сломанных дешевых клавиш «выравнивания»).

Торсионный стержень

Погрузка

Большинство систем подвески гоночных автомобилей схожи, но имеют две формы.Первый - это традиционная установка спиральной пружины, распространенная в большинстве современных автомобилей. Второй - установка торсиона.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Торсион выполняет ту же работу, что и пружина, но более компактен. Системы подвески обеих форм устанавливаются на шасси над и перед ногами водителя, в передней части автомобиля и на верхней части коробки передач в задней части. Торсион теперь используется во всех болидах Формулы-1.
Торсионный стержень, это фактически трубка или стержень, который действует как пружина, он заменяет обычную цилиндрическую пружину.Торсионы сделаны из металла (обычно из стали) с короткими шлицевыми концами для соединения с коромыслом на одном конце и шасси на другом. Там, где винтовая пружина обеспечивает жесткость при сжатии, торсионный стержень обеспечивает жесткость при скручивании. Показатель жесткости стержня зависит от его материала, длины и внутреннего \ внешнего диаметра вала.

Пружины или торсионы - это части подвески, которые фактически поглощают неровности. Проще говоря, чем мягче подвеска автомобиля, тем быстрее он проходит поворот.Это отрицательно сказывается на том, что автомобиль становится менее чувствительным к действиям водителя, что приводит к неаккуратному управлению.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Автомобиль с более жесткой подвеской будет иметь меньшее механическое сцепление в повороте, но управление будет более чувствительным и прямым, что идеально подходит для таких трасс, как Монако, где гонщики должны быть идеальными между барьерами.

Торсион серого цвета

Спереди они почти всегда устанавливаются вдоль автомобиля, по одному с каждой стороны подвески.Пружинное движение обеспечивается сопротивлением металлического стержня скручиванию. В типичной установке толкателя торсионной балки, описанной на рисунке выше, торсионные стержни проходят через центр коромысел и крепятся к передней части шасси. Коромысло вращается на торсионе. Толкатель толкает коромысло и вращает торсион, чтобы создать пружину в подвеске, коромысло затем сжимает амортизатор и приводит в действие стабилизатор поперечной устойчивости, если автомобиль находится в крене. Амортизаторы и торсион
F1 производятся такими специализированными компаниями, как Eibach, Koni и Sachs, с пружинами, которые часто частично разрабатываются командами F1 для соответствия определенным характеристикам.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы


Sebring 2009, LMP1 Прототип Audi R15, горизонтально установленные торсионные стержни в красных кружках, и электронный усилитель рулевого управления в синем кружке.

Майк Каллахан, специалист по наблюдению за ALMS, дает нам взгляд на переднюю часть Audi R15. Мы видим горизонтально установленные торсионы (красные кружки) и блок электронного усилителя руля (синий кружок). Элементы передней подвески закрыты индивидуально, как и задние. Тормозные каналы такие же, как на R10, в том, что они проходят через вертикально установленные опорные пластины с каналами, установленными на опорных пластинах.Компоновка аналогична передней подвеске Формулы-1.

Пронумерованный цифрой 1, на Audi R15 можно установить задние вертикально установленные торсионы, с горизонтально установленным третьим демпфером номер 2 и элементами подвески номер 3, как в автомобиле Формулы 1

Задняя подвеска R15 по общей компоновке несколько схожа со старой моделью Audi R10.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Мы можем видеть (теперь) около вертикальных торсионов (1), а также демпфер «3-я пружина» проходного вала вверху (2).Все элементы задней подвески (3) изготовлены из углеродного волокна. Воздуховод перед задним колесом втягивает воздух в эту область автомобиля и выводит его назад, чтобы уменьшить базовое сопротивление. Закрытые элементы подвески помогают упростить путь воздуха через воздуховод. Также кажется, что стороны коробки передач закрыты, чтобы уменьшить внутреннее сопротивление. Компоновка также похожа на заднюю подвеску Формулы-1.

Вернуться к началу страницы

Торсионная подвеска: Регулировка торсионным ключом

И легковые, и грузовые автомобили имеют торсионную подвеску.Они имеют винтовые пружины подвески, а листовые рессоры обладают дополнительным преимуществом в виде регулировки высоты дорожного просвета. Они могут быть выполнены продольно или поперечно. Слабые торсионы или изношенные анкеры и втулки изменяют дорожный просвет автомобиля, влияя на устойчивость и вызывая износ шин.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Типичный продольно сконструированный торсион - это длинный стальной стержень, установленный между рамой автомобиля и одним из рычагов управления. Это может быть верхний или нижний рычаг управления, обычно нижний.На торсионе торсиона со стороны рамы находится регулятор или ключ. Их иногда называют шестигранными ключами, которые используются для выполнения вращательного движения, необходимого для подвески и регулировки автомобиля. Левая и правая стороны часто разные и не взаимозаменяемы.

Регулировка дорожного просвета автомобиля с торсионной подвеской зависит от нескольких факторов. Угол рычага управления и величина крутящего момента или крутящего движения, прилагаемого к торсиону. На некоторых автомобилях ШРУСы могут изнашиваться преждевременно из-за чрезмерной регулировки дорожного просвета.

Размеры (толщина) самого стержня имеют важное значение. Производители автомобилей, а также компании, занимающиеся послепродажным обслуживанием, предоставляют усиленные стержни, увеличивая их толщину с 22 до 24 мм.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Производитель может установить более толстую планку для более мощного двигателя. Они также используют разные материалы для изготовления стержней в зависимости от области применения.

Выполните измерения до и после регулировки. Хорошее место будет между нижней частью крыла и верхней частью обода колеса.В качестве ориентира измерьте расстояние от основания головки болта до сопрягаемой поверхности. Затягивание этого болта поворачивает ключ, крутящий торсион. Этот дополнительный крутящий момент прилагает больше усилий к рычагу управления, поднимая автомобиль на желаемую высоту. Всегда проверяйте наличие специальных процедур на автомобиле, который вы настраиваете.

Правда о торсионных стержнях

Правда о торсионных стержнях

Опубликовано:

Существует несколько вариантов разработки передней подвески, и одна из таких конструкций, обычно применяемых на легких и средних грузовиках, включает загадочные торсионы.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Эта технология обеспечивает комфорт и управляемость независимой подвески, оставаясь при этом достаточно прочной для тяжелых условий эксплуатации грузовых автомобилей. Кроме того, геометрия торсионной системы обеспечивает достаточно места для различных других компонентов трансмиссии, таких как двигатели и полноприводные биты.

Но что делают торсионы?

Перетащите диаграмму и увеличьте масштаб, чтобы увидеть, как торсионные стержни (пурпурный) располагаются по отношению к рычагам управления (синие).

Несмотря на то, что они решают очень похожие задачи, торсионы работают иначе, чем традиционные винтовые или листовые рессоры.В то время как обычная пружина сжимается вертикально (вверх и вниз), торсион обеспечивает свое натяжение за счет скручивающего действия. Один конец торсиона жестко прикреплен к поперечине рамы, а другой - к шарниру рычага подвески. Когда рычаг управления движется, сопротивление скручиванию торсиона обеспечивает эффект пружины.

Я люблю большие грузовики и не умею лгать.

Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Поднимаются ли торсионы?

Наша любимая особенность торсионов заключается в том, что их очень просто отрегулировать в соответствии с дорожным просветом.Есть даже регулировочный винт, установленный на заводе, ближе к концу, прикрепленному к раме. Обратной стороной является то, что в стандартной комплектации не так много регулировки, и когда торсионы установлены на максимальную высоту, поездка грузовика становится ужасно жесткой. Однако положительным моментом является то, что существует множество доступных продуктов, которые обеспечивают подъемную силу до 3 дюймов от заводских торсионов без ухудшения качества езды.

Звучит сложно. Можно ли торсион в домашних условиях?

Самый простой способ безопасно поднять заводские торсионы - это обновить торсионные шпонки.Торсионные шпонки представляют собой обработанные стальные пластины, которые свешиваются на концах торсионов и предназначены для облегчения регулировки дорожного просвета.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы С приличным набором домкратов и приспособлением для разгрузки торсиона (его можно легко купить и легко арендовать в крупных магазинах автозапчастей), средний мастер может установить такой набор примерно за час. Профессиональный магазин может даже сделать это за меньшее время. Посмотрите видео справа, где бесстрашный водитель гоночного грузовика Supreme Suspensions Уэйд Вайман демонстрирует установку набора торсионных ключей.

Это кажется довольно простым. Что еще мне следует знать?

Как и в любое другое время, когда вы изменяете высоту дорожного просвета вашего транспортного средства, всегда полезно выполнять регулировку, когда вы закончите. Малейшее изменение углов подвески может сильно повлиять на выравнивание автомобиля, и вам не захочется выбрасывать комплект шин, которые, вероятно, будут стоить немного дороже, чем торсионные ключи, которые вы только что установили.

Что такое независимая торсионная подвеска?

Торсионная подвеска, иногда известная как подвеска с торсионными пружинами, - это любая подвеска транспортного средства, в которой в качестве основной несущей пружины используется торсионная подвеска.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Независимая торсионная подвеска использует ту же технологию, но применяет ее к каждому колесу, а не ко всей оси.

Он работает, надежно прикрепляя торсион к нашему эксклюзивному шасси ProMAX. Другой конец прикреплен к оси соответствующего колеса. Концы, прикрепленные к осям колес, могут свободно перемещаться по мере необходимости. Штанга натянута до определенного уровня сопротивления, поэтому при установке она сохраняет исходную высоту дорожного просвета фургона.

Когда фургон проезжает по ухабу или выбоине, сила, приложенная к колесам, вызывает скручивание торсиона.Это поглощает энергию от удара в торсион, который перемещает все шасси на оптимальную высоту, чтобы плавно преодолевать неровности. Независимая подвеска позволяет подвеске каждого колеса работать отдельно, например если вы проедете выбоину на заднем колесе со стороны водителя, только торсион этого колеса будет поворачиваться, чтобы все транспортное средство оставалось ровным.

Независимая торсионная подвеска Maxi Mover точно такая же, как у дорогих автодомов.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Автодома почти всегда работают с максимальной полезной нагрузкой, что подчеркивает долгосрочную эффективность этой подвески.

Эта опция доступна только на эксклюзивном шасси Maxi Mover ProMAX. Стандартные шасси платформы производителя обычно используют подвеску с листовыми рессорами в качестве стандартной. Узнайте о различиях, прочитав ниже.

Полный ассортимент аксессуаров Maxi Mover см. Здесь →

Почему правильная подвеска важна для вашего фургона?

Чрезвычайно важно получить лучшую подвеску для коммерческого фургона. Безопасность грузов, которые вы перевозите каждый день, и комфорт водителя во многом зависят от подвески.

ПОВРЕЖДЕННЫЕ ТОВАРЫ
Если ваша компания занимается удалением товаров, вы понимаете важность обеспечения безопасности и сохранности товаров клиентов. Проблемы, связанные с предъявлением претензии покупателю по поводу поврежденных товаров, а также нанесение ущерба репутации вашей компании могут стать настоящей головной болью, особенно если вы понимаете, насколько легко можно было избежать ущерба.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Эта философия верна для любого бизнеса, который ежедневно перемещает большие объемы товаров.

КОМФОРТ ВОДИТЕЛЯ
Во-вторых, комфорт водителя.Хотя не каждый владелец коммерческого транспорта управляет своим автомобилем изо дня в день, водители, которые действительно получают огромную выгоду от торсионной подвески. Водители фургонов 3,5 т иногда могут управлять автомобилем до 10 часов в день. Повышенный комфорт может сделать водителя более счастливым и безопасным.

Установив нашу независимую усиленную торсионную подвеску повышенной прочности, вы можете избежать этих проблем и обеспечить бесперебойную повседневную работу фургона Luton.

Независимая торсионная подвеска Maxi Mover Плюсы и минусы

Плюсы Минусы
Низкие эксплуатационные расходы - в отличие от многих других вариантов подвески, торсионная подвеска требует незначительного обслуживания.Когда торсион установлен, его следует обильно смазать концами, прикрепленными к осям колес.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Если в суставе много смазки, подвеска прослужит долго. Требуется простое обслуживание - по сравнению с пружинной подвеской, торсионная подвеска требует определенного ухода, чтобы она работала должным образом.
Устойчивость - индивидуальная подвеска каждого колеса обеспечивает чрезвычайно устойчивую и гибкую платформу для движения фургона.
Шасси с широкими гусеницами - Maxi Mover предлагает шасси с широкими гусеницами, которое распределяет вес по большей площади, что обеспечивает лучшее распределение веса и более низкий центр тяжести.
Регулируемая высота дорожного просвета - высота дорожного просвета регулируется поворотом анкерного элемента на самой подвеске.
Экономия места - торсионная подвеска не занимает много места, поэтому они позволяют размещать другие компоненты там, где были бы традиционные детали подвески.

Торсион и подвеска на листовой рессоре

Технология подвески на листовой рессоре старше, чем автомобиль или фургон. Первоначально он использовался для конных экипажей. Эта подвеска состоит из слоев стали, уложенных друг на друга. В сочетании они действуют как пружина.

ХОРОШО
Простая концепция работает и сегодня, но ее значительно превосходит торсионная подвеска.Листовая рессора на сегодняшний день является самой простой технологией подвески и, следовательно, имеет наименьшее количество изнашиваемых деталей. Они равномерно распределяют вес груза, что в некоторых отношениях превосходит пружинную подвеску.

THE BAD
Основным недостатком рессорной подвески является снижение устойчивости по сравнению с торсионной подвеской, поскольку оба колеса должны быть соединены с ней вместе.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Это означает, что оба колеса будут двигаться, даже если только одно колесо проезжает по неровностям или выбоине. Они также могут потерять устойчивость при резком ускорении и, что более важно, при резком торможении.

Торсион и пневматическая подвеска

Пневматическая подвеска состоит из пневматической рессоры, по сути, резиновой подушки безопасности, которая накачивается через воздушный компрессор. Это регулирует дорожный просвет и разумно адаптируется к поверхности, по которой движутся колеса. Если вас интересует пневмоподвеска, мы предлагаем ее в качестве опции.

ХОРОШО
Главное преимущество пневмоподвески - это ходовые качества. Фургоны с пневматической подвеской, приспособленные для невероятно точного движения по неровным дорогам.Водители также могут регулировать дорожный просвет фургона из кабины шасси.

ПЛОХОЙ
Хотя пневмоподвеска имеет много преимуществ, основным недостатком является стоимость и обслуживание.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Установка такой подвески намного дороже, чем торсионная подвеска. Она также потребует гораздо большего обслуживания, чем торсионная подвеска.

Краткое описание подвески

Торсионная подвеска Пневматическая подвеска / пружинная подвеска Подвеска с листовой рессорной подвеской
Превосходный класс комфорта и динамики вождения Наилучшая динамика и комфорт вождения Простая подвеска с высокой вибрацией и пониженным комфортом езды
Отличная управляемость и тяга на дороге Отличная управляемость и тяга на дороге Подскакивание колес вызывает недостаток тяги
Компактная и меньшая рабочая зона Большая рабочая зона, чем торсион Собранная листовая рессора уменьшает рабочее пространство
Независимая работа и перемещение по дороге Независимая работа с дорожным покрытием Оси с цельной балкой не дают гибкости
Более прочная конструкция с меньшим количеством движущихся частей через долгие годы срок службы Может потребоваться некоторое обслуживание для длительного срока службы Больше отдельных деталей в каждом узле листовой рессоры, что приводит к более высокому потенциальному выходу из строя
Простота обслуживания и ремонта.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Простота обслуживания Простота обслуживания
Обновленная технология, разработанная для современных автомобилей. Современные технологии Очень старые технологии

Если вы разрываетесь между вариантами подвески, мы надеемся, что это руководство поможет вам принять наилучшее решение для вашего бизнеса. Если у вас есть какие-либо вопросы о том, какая подвеска лучше всего соответствует вашим требованиям, свяжитесь с одним из наших сотрудников по телефону 01673 863 300.

Торсионные ключи

Что делают торсионные ключи и как они это делают?

Чтобы понять, что такое торсионная шпонка, нам нужно взглянуть на всю переднюю часть торсиона. Во-первых, торсион - это действительно пружина. Он работает так же, как спиральная пружина, за исключением того, что она скручивается, а не сжимается и расширяется вверх и вниз.

Торсионные стержни с поворотом вниз

Слово кручение означает - скручивать, а торсион - это длинный стержень, лежащий параллельно раме и земле с закрепленными обоими концами стержня.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Один в раме, а другой конец закреплен в нижнем рычаге. Когда нижний рычаг управления движется вверх и вниз, он скручивает торсион, и, поскольку другой конец зафиксирован в раме, он не может вращаться. Диаметр и длина торсионного стержня определяют скорость стержня, так же как диаметр проволоки и количество витков определяют скорость винтовых пружин. Как и в случае с цилиндрическими пружинами, может возникнуть соблазн «отодвинуть» торсион, чтобы опустить грузовик, это все равно что разрезать или нагреть пружину, верно? Самая большая общая черта торсиона и переделанных пружин в том, что оба они - очень плохие идеи! Скорость штанги не меняется, когда вы ее отпускаете, но потеря хода означает очень плохую езду, отрицательный развал, преждевременный износ шин и, честно говоря, вы не сильно упадете, прежде чем вы выйдете из положения регулировки.Регулировку следует использовать для точной настройки дорожного просвета после установки ключей опускания или рычагов CALMAX.

Индексируемые торсионные стержни

Опускающийся торсионный ключ работает, изменяя «индексацию» стержня, вращая шестигранник.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы Когда ваш грузовик стоит на месте, торсион удерживает определенный вес. Этот вес или нагрузка - это расчетная величина, которая определяет высоту установки вашего грузовика. Опускание торсионной шпонки за счет поворота «индекса» (шестигранная опора) вызывает возникновение расчетной «нагрузки» при более низком дорожном просвете, в то время как все остальное остается прежним.

Тем не менее, вы должны быть осторожны со своим выравниванием. Таким образом, вы можете быстро выйти из строя при регулировке развала колес.

Как работают автомобильные пружины и амортизаторы

подвесная система влияет как на управляемость автомобиля водителем, так и на комфорт пассажиров. Пружины позволяют колесам двигаться вверх, чтобы поглощать неровности дороги и уменьшать тряску, в то время как демпферы предотвратить подпрыгивание вверх и вниз. Различные механические звенья удерживают колеса на одной линии.

Виды весны

Листовая рессора

Листовая рессора прикреплена к оси U-образными болтами, которые зажимают центр пакета стальных полос.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы По мере того как пружина отклоняется, ее листы сплющиваются, больше контактируют друг с другом и делают пружину более жесткой. По мере того, как лист становится плоским, он удлиняется, так что на одном конце имеется поворотная дужка.

Большинство автомобилей имеют стальные пружины, и самый старый тип - это листовая рессора .Самая верхняя и самая длинная полоса, мастер-лист, закручена на каждом конце в ушко, с помощью которого она соединяется с Рамка . Листья ниже становятся все короче и менее изогнутыми.

Листовая рессора в действии

По мере того как пружина отклоняется, она сглаживается, в результате чего второй лист соприкасается с мастер-листом, а третий - со вторым. Таким образом, пружина становится все жестче. Такая пружина обеспечивает более плавный ход, чем жесткая простая одинарная пластина.

В некоторых автомобилях многолистовая рессора была заменена специальной одностворчатой, которая сужается в сечении и имеет прогрессивную жесткость по мере отклонения.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Винтовая пружина

Винтовая пружина изготовлена ​​из упругого стального стержня. Он расширяется при движении колеса вниз и сжимается при движении колеса вверх, поэтому кузов автомобиля остается достаточно ровным.

А винтовая пружина это просто спираль из упругого стального стержня. Он растягивается или сжимается за счет вертикального движения колес.

торсион это длина стальная пружина со шлицевыми или квадратными концами. Один шлицевой конец закреплен на рычаг рычаг, который является частью подвески. Штанга вращается при перемещении рычага вверх и вниз.

Торсион

Торсион из пружинной стали с одним концом жестко прикреплен к раме. Штанга поворачивается, когда другой конец вращается вместе с движением нижнего рычага подвески.

Другой шлицевой конец прикреплен к раме.В шлицы остановить поворот штанги в креплениях. Вместо этого штанга должна поворачиваться при отклонении подвески.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Во всех формах стальной пружины силы создаваемые дорожными ударами накапливаются за счет прогиба пружины, а не передаются пассажирам. Затем силы постепенно высвобождаются, чтобы вернуть автомобиль к ровной езде.

Резиновые пружины могут выполнять ту же функцию, но не накапливают столько энергия и поэтому используются только на легковых автомобилях.

Форма гидравлический подвеску можно комбинировать с резиновыми пружинами для доработки системы.Движение колеса вверх-вниз насосы жидкость из одной камеры в другую через заслонку клапан . Каждая камера имеет гибкий диафрагма со сжатым газ с другой стороны.

Газ сжимается дальше, поскольку жидкость поступает в камеру через клапан. Фактически газ действует как пневматическая пружина.

Обычно имеется соединительная трубка, по которой часть жидкости, откачиваемой из камеры переднего колеса, проходит к заднему колесу с той же стороны для выравнивания подвески.

Гидравлическую подвеску Citroen можно качать вверх и вниз, чтобы поднять или опустить автомобиль на желаемую высоту.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Демпферы

Некоторые демпферы имеют дополнительную камеру, содержащую газ, чтобы еще больше замедлить движение поршня. Телескопический амортизатор укорачивается, когда колеса поднимаются из-за неровностей. Когда поршень движется, масло проходит через него и замедляет его возвратное движение. Телескопический амортизатор встроен в трубчатую телескопическую стойку системы подвески MacPherson.

Пружины отклоняются при наезде на кочку, а затем отскакивают назад. Автомобиль продолжал бы подпрыгивать вверх и вниз, если бы энергия, запасенная в рессорах, каким-либо образом не рассеивалась.

Амортизаторы - обычно называемые амортизаторы - выполнять эту функцию. Демпфер имеет поршень который движется внутри герметичного маслонаполненного цилиндр с движением колеса вверх-вниз.

В поршне есть узкие регулирующие каналы и односторонние клапаны, которые позволяют маслу течь через него из одной камеры в другую, но только очень медленно.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Это действие замедляет пружинные колебания и возвращает машину в режим ровной езды.

Есть три типа демпфера. Телескопические амортизаторы похожи на телескопы и укорачиваются таким же образом. Один конец прикручен к ось , другой к телу.

Стойка вставки похожи, но предназначены для поместиться внутри стойки Макферсон (см. Обновление вкладышей в распорки МакФерсон ).

Амортизаторы на рычагах напоминают гидравлические дверные доводчики. Демпфер, содержащий один или два поршня, прикреплен к кузову или раме автомобиля, а от него к оси проходит поворотный рычаг.

У некоторых автомобилей есть амортизаторы, содержащие как масло, так и газ. Они действуют более эффективно, чем масляные амортизаторы.

Гидравлическая подвеска

Гидравлическая подвеска

Гидравлическая подвеска сочетает в себе резиновые рессоры с системой демпфирования, соединяющей переднее и заднее колесо с одной стороны автомобиля.Как работает торсионная подвеска: принцип работы торсионов, виды, плюсы и минусы

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
