Как работает термостат?

Добрый день.

Какой принцип работы термостата? Сейчас непонятная погода, да и газ хотелось бы экономить. Возможно ли термостатом регулировать температуру в помещении в зависимости от колебаний наружной температуры?

Поговорим сегодня о «Комнатных программаторах».

(их еще называют программируемый комнатный терморегулятор, комнатный программируемый термостат).

Начнем с самых простых — электромеханических.

(фото 1).

Такой термостат работает по температуре воздуха в помещении.

Очень прост в использовании — Выставили, допустим, 25*С, он «догнал» до заданной температуры и выключил котёл. Упала температура (примерно) до 23*С, включился котёл.

Цена на такие модели «стартует» от 7 $.

2.Дальше идут более сложные модели — Программируемый комнатный терморегулятор.

(фото 2).

Этот уже программируется —

а) по дням недели,

б) по времени и тд.Как работает термостат: Что такое термостат и почему его приходится менять

и тп.

Например — захотели чтобы ночью была одна температура (+18*С), утром другая (+22*С) , а днём (когда вас не будит дома)(+14*С) третья, а вечером (перед вашим приездом домой) четвёртая, а в выходные пятая — легко, это к нему. Ежедневную независимую температурную программу можно задать отдельно на каждый день недели.

Цена на таки модели уже от 28 $.

Но и экономят они уже больше (до 30 % газа).

3.Ну и третий вид (так сказать самый «крутой»).

(фото 3).

Это — Электронный программируемый терморегулятор.

(с четырьмя и больше выносными датчиками).

а) датчик комнатной температуры.

б) накладной датчик температуры теплоносителя.

в) дополнительный датчик теплоносителя (это если есть «тёплые полы»).

г) внешний датчик уличной температуры.

Такой прибор повторяет функции предыдущих двух и имеет «кучу» своих.

а) программируется и управляется по интернету.

б) управляется по мобильному телефону.Как работает термостат: Что такое термостат и почему его приходится менять

в) возможна установка дополнительных комнатных датчиков.

г) может работать в беспроводном режиме (Wi-Fi).

д) возможна параллельная работа с кондиционером.

Ну и еще много всего.

Такие приборы стоят от 115 $.

А теперь немного поговорим об установки.

1.Комнатный термостат должен быть установлен на стене, в комнате, в вертикальном положении, на высоте 1,5 м от пола (для правильности контроля температуры).

2.Комнатный термостат должен быть установлен вдали от окон и дверей (во избежание попадания прямых солнечных лучей), а также от любых приборов излучающих тепло.

Продукцию каких производителей стоит рассмотреть в первую очередь?

Я доверяю вот этим производителям —

Danfoss (Дания), Siemens (Германия).

Качественная продукция, за оптимальные деньги.

Итог — какой выбрать прибор из 3-х решать уже Вам. Тут всё зависит от финансовых возможностей (понятно, что при стоимости котла в среднем 300$, Вы не будите ставить на него «программатор» по цене 130 $, а купите «среднюю» модель за 27 $, без лишних «наворотов», но хорошо зарекомендовавшую себя.Как работает термостат: Что такое термостат и почему его приходится менять

Удачи в покупках и делах.

Как подключается термостат для отопления к котлу и его виды

Никто не будет возражать, что постоянная температура в жилом помещении – залог комфорта и уюта. Поддерживать стабильную температуру можно двумя способами – ручной (механической) или автоматической регулировкой. Конечно, самый простой вариант, который надежен, дешев и неприхотлив – установить термостат для отопления дома или квартиры.

Как работает комнатный термостат

Обычно регулировка происходит за счет изменения температуры теплоносителя. Так, в принципе, работают все котлы, имеющие встроенный датчик температуры жидкости. Такая регулировка очень грубая и неудобная, т. к. при этом температура воздуха в помещении может значительно отличаться от комфортного значения, при изменении наружной температуры. Этот существенный недостаток легко устранить, применив комнатный термостат для газового котла купить его просто необходимо. Он сбалансирует работу котла, который благодаря его плавной работе, прослужит намного дольше.Как работает термостат: Что такое термостат и почему его приходится менять

Кроме того увеличивается КПД системы за счет экономии топлива.

Как устроен и как работает термостат

Стандартные термостаты для котлов отопления имеют датчики температуры воздуха. Их рекомендуется устанавливать в зоне, где исключено влияние приборов отопления. Данные с датчика в блоке управления термостатом сравниваются с установленной величиной температуры помещения. В случае отклонения прибор вырабатывает сигнал, который корректирует работу отопительного котла. Управляющий сигнал попадает в блок управления котла по проводам, или по беспроводной связи. Следует отметить, что все большее распространение получают беспроводные приборы.

Современные термостаты для системы отопления помогают контролировать температуру в помещении, экономить энергоресурсы и обеспечивать безопасный режим котла отопления, предотвращая его перегрев.

Во многих интернет-магазинах предлагают комнатный термостат для газового котла цена конечно различная. Разные модели с разным функционалом, качеством и конечно с разной ценой.Как работает термостат: Что такое термостат и почему его приходится менять Стоимость также зависит от компании-изготовителя прибора.

Как подключается термостат к котлу

Управление работой котла, т. е. его включение и выключение происходит с помощью управляющего сигнала, который формирует терморегулятор. Все современные котлы имеют входные точки, к которым происходит подключение термостата к газовому котлу кабелем, входящим в комплект. Если кабеля нет, то подключение осуществляется на клеммы.

Сегодня купить термостат для отопления можно в любом специализированном магазине или в сети. Цены настолько разные, предлагаются десятки моделей, с разным дизайном, функциями и качеством, что трудно определиться. Правильный выбор можно сделать, только поговорив с менеджером, который обязательно должен знать тип системы отопления, мощность, тип котла и батарей. Только так можно выбрать регулятор с максимально выгодным соотношением цена/качество.

Регуляторы температуры для батарей

Если в частном доме владелец сам себе хозяин и легко может автоматизировать работу своей отопительной системы, то в квартирах с центральным отоплением все намного сложнее.Как работает термостат: Что такое термостат и почему его приходится менять Поэтому в таком жилище средством обеспечения комфортных температурных условий являются термостаты для радиаторов отопления установленные на каждой батарее.

Конечно, можно сделать простую ручную регулировку с помощью обыкновенного крана. Место установки крана зависит от примененной системы контура, но в принципе термостат механический для отопления должен быть установлен последовательно с радиатором, но так, чтобы не влиять на все остальные батареи и систему отопления в целом. Конечно, такая регулировка довольно грубая, но иногда ее применение эффективно и не требует больших расходов.

Автоматические термостаты для батарей

Автоматический термостат на батарею отопления чаще всего применяется в многоквартирных домах, ведь у владельцев нет возможности регулировать температуру теплоносителя в центральной котельной. Устанавливается такой термостат последовательно с батареей так, чтобы температура регулировалась только в ней.

Существует еще один вид — термостат для батарей отопления, который подачей электрического сигнала управляет работой котла.Как работает термостат: Что такое термостат и почему его приходится менять

Но такие устройства рационально использовать только в автономных системах отопления.

Линейка моделей термостатов чрезвычайно обширна. В продаже есть простейшие модели и модели беспроводной связи с дисплеем и совместимый с интернетом, программируемый с возможностью дистанционного контроля и управления. Сколько стоит термостат для отопления цена в каждом случае будет соответствовать выбранной модели. Консультация специалиста поможет сделать осознанный выбор и сэкономить денежные средства.

Регуляторы температуры для конвекторов

Популярный прибор — термостат для конвектора выпускается в виде двух серий. Они могут быть механическими и электронными. Каждый из них имеет определенные преимущества и недостатки. Любой из них быстро устанавливается и просто и легко управляется.

Механический термостат

В конструкции большинства механических термостатов (термореле для отопления) применяют газонаполненный сильфон, который размыкает и замыкает контакты, включая или выключая оборудование.Как работает термостат: Что такое термостат и почему его приходится менять

Такие регуляторы недороги, но следует учитывать, что нагрузка не должна превышать 3,5 кВт, а щелчки реле могут раздражать в ночное время.

Электронный термостат

Программируемый термостат для отопления электронный, например модели TCL-03.11SA Prog, имеет ЖК-дисплей. Диапазон регулировки от + 5 градусов до +40 С. Термостат управляет подключенными конвекторами электронным способом, используя для коммутации мощные переключающие полупроводниковые приборы.

Перечень функций впечатляет:

  • возможность программирования;
  • возможность копирования настроек;
  • возможность переключения в ручной режим;
  • ограничение по максимальному и минимальному значению температуры;
  • блокировка кнопок;
  • встроенные часы;
  • автоматическая регулировка мощности подключенных приборов;
  • контроль величины электропотребления;
  • возможность регулировки гистерезиса;
  • светодиодная LED подсветка.

Автоматическая регулировка температуры для электрокотла

Современный комнатный термостат для электрокотла создан с использованием новейших электронных компонентов.Как работает термостат: Что такое термостат и почему его приходится менять Принцип его работы практически такой же, как и для термостатов для электрических конвекторов. Мощность электрического котла обычно не превышает 3 кВт, поэтому наряду со специально изготовленными терморегуляторами для электрокотлов, можно применить термостаты для конвекторов, но с учетом допустимой коммутируемой мощности.

Оригинальный термостат для отопления электрический должен обеспечить включение или выключение мощного электрического котла. Многие термостаты используют относительно мощные реле, которые имеют небольшую надежность, их контакты могут подгорать и окисляться. Поэтому применение вместо реле мощных электронных приборов, например тиристоров или симисторов, значительно повышает функциональность и надежность терморегуляторов.

Накладные термостаты

Создан и производится термостат накладной для отопления, который накладывается на трубу отопления или на какой-либо резервуар. Принцип работы у всех терморегуляторов одинаков, различие в деталях, дизайне и в расширенном функционале некоторых моделей.Как работает термостат: Что такое термостат и почему его приходится менять Современный термостат накладной на трубу отопления закрепляется для лучшего контакта, чтобы точнее регулировать температуру теплоносителя. В комплекте этого регулятора содержится специальная пружина для закрепления на объекте. Предусмотрена механическая блокировка выставленной температуры.

Технические характеристики накладного термостата АТ- 10:

  1. напряжение сети – 220 в 50 Гц;
  2. метод контроля — непосредственный контакт;
  3. максимальный коммутируемый ток – 15 А;
  4. диапазон регулировки 30 – 90 градусов Цельсия;
  5. тип датчика – жидкостный датчик;
  6. степень защиты — IP 20;
  7. габариты, мм — 45х105х50;
  8. сертификация — СЕ.

При соблюдении требований инструкции гарантийный срок составляет 2 года.

Самодельные термостаты для систем отопления

Самое простейшее устройство, которое может в определенной степени управлять работой отопительного котла – механический таймер. Можно установить время включения котла, время выключения.Как работает термостат: Что такое термостат и почему его приходится менять Конечно, это примитивное устройство имеет массу недостатков.

Сейчас в продаже имеются практически любые электронные компоненты, поэтому для людей, которые знакомы с электро и радиотехникой, сделать термореле для отопления своими руками не составляет абсолютно никакой проблемы. В качестве датчика температуры в таких конструкциях часто применяют полупроводниковые диоды и транзисторы, у которых ток через переход зависит от температуры при постоянном напряжении.

Собирается простая электронная схема с компаратором на операционном усилителе. На компараторе сравнивается опорное напряжение и напряжение с датчика температуры. Выработанный компаратором сигнал рассогласования усиливается и подается на элемент управления.

Реле или симисторы

Для управления электрическим котлом или конвектором чаще всего применяются мощные реле, контакты которых рассчитаны на ток до 16 А. Такое реле может коммутировать нагрузку до 2,5 кВт.

Лучше всего применить в своей конструкции симисторы, которые могут коммутировать значительные токи в сотни ампер.Как работает термостат: Что такое термостат и почему его приходится менять

Схем терморегуляторов и схем управления тиристорами и симисторами в сети достаточно. Если возникнет желание, то лучше использовать наработки и опыт людей, которые уже сделали терморегуляторы. В большинстве случаев технические данные подобных «самоделок» превышают промышленные образцы.

Термостат: принцип работы, устройство, неисправности и проверка

Принцип работы термостата кроется в небольшом цилиндре, внутри которого находится воск. Звучит необычно, но каждому автолюбителю, который занимается самостоятельным обслуживанием своей машины, необходимо знать особенности работы и основные неисправности. Ознакомившись с данным материалом, читатели получат ответы на все вопросы, касающиеся термостата.

Принцип работы термостата

Принцип работы термостата

Итак, термостат представляет собой регулятор температуры антифриза (охлаждающей жидкости) в системе охлаждения мотора.Как работает термостат: Что такое термостат и почему его приходится менять Некоторые автомобилисты по этой причине называет этот агрегат терморегулятором, что не является ошибкой. Его основные задачи:

  • Поддерживать необходимый для двигателя тепловой режим;
  • Ускорять прогрев силовой установки.

Работа у него достаточно сложная. При первом пуске двигателя показатели температуры антифриза и окружающей среды не отличаются. Чтобы сделать время прогрева мотора минимальным, агрегат направляет охлаждающую жидкость по малому кругу: через помпу, рубашку и радиатор салона. При этом терморегулятор закрывает поток антифриза к радиатору двигателя.

Через некоторое время температура силовой установки начинает расти, тогда термостат открывает клапан и запускает поток антифриза по большому кругу, который проходит через помпу, рубашку, радиатор салона и основной радиатор. На основе этих знаний можно прийти к выводу, что термостат автомобильный работает в двух положениях:

  1. В закрытом при малом круге.Как работает термостат: Что такое термостат и почему его приходится менять
  2. В открытом при большом круге.

Большой и малый контур системы охлаждения

Регулирование температуры двигателя

Аналогичным образом термостат функционирует в обратном порядке: антифриз начинает циркулировать по малому кругу, если температура снижается – клапан в этот момент закрывается. Для примера можно взять автомобильный режим «start-stop», когда машина с горячим мотором выезжает из пробки на свободную трассу. Подходит для примера и включение отопителя салона.

Если температура антифриза составляет 80-95°C, то клапан терморегулятора остается в промежуточном состоянии, как результат – основной радиатора получает лишь часть антифриза. Чем больше поднимается клапан, тем выше количество поступающей охлаждающей жидкости в область основного радиатора. При помощи клапана и происходит регулировка температурного режима, за счет которой значительно снижается токсичность выхлопных газов, выполняется полное сгорание топлива.

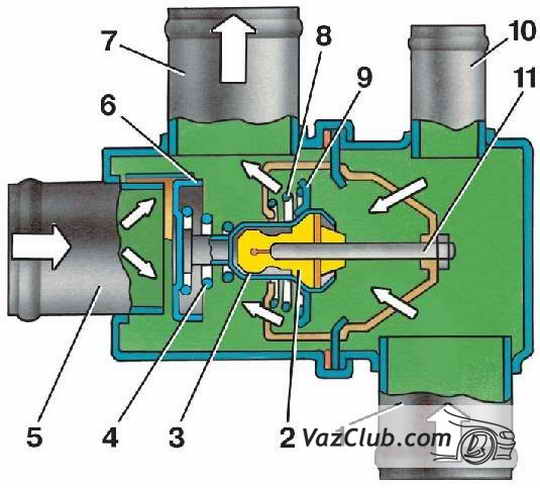

Устройство термостата

С тем, как работает термостат мы разобрались.Как работает термостат: Что такое термостат и почему его приходится менять Теперь стоит рассмотреть его устройство. Современный термостат для автомобилей изготовлен из меди и латуни. Все процессы в агрегате выполняются при помощи небольшого цилиндра – термоэлемента. Внутри этого цилиндра есть твердое вещество, в котором находится смесь алюминия, графита, гранулированного воска и различных порошков меди.

Устройство термостата

При 82°С твердое вещество начинает плавиться, а если быть точнее – то плавится в основном гранулированный воск. При разработке агрегата воск был выбран из-за моментального расширения под действием тепла. После перехода в жидкое состояние под действием высоких температур он может точно также быстро застыть при понижении градусов.

Термоэлемент (цилиндр) соединен с клапаном при помощи штыря. При повышении температуры воск внутри твердого вещества расширяется и поднимает клапан за счет штыря. Принцип работы терморегулятора мы уже знаем – большой круг начинает функционировать при открытом клапане термостата. Когда водитель глушит мотор, он остывает, а воск снова переходит в твердое состояние.Как работает термостат: Что такое термостат и почему его приходится менять

Проверка работы термостата

В «домашних» условиях мы можем узнать, функционирует ли его клапан, датчик, в порядке ли само железо термостата. При этом снимать устройство с двигателя не обязательно. Наша задача заключается в поиске неисправностей и в проверке клапана: реагирует ли он на повышение температуры, в каком положении находится, открыт или закрыт. Зная, что такое термостат в машине, автомобилист сможет самостоятельно определить возможную неисправность.

Перед тем, как проверить термостат, нам нужно отыскать его под капотом и потрогать патрубки, которые отходят от устройства. Проходит работа по следующей схеме:

  1. Заводим мотор и ждем около 3 минут.
  2. Теперь трогаем шланг термостата, который идет к основному радиатору охлаждения.
  3. Этого времени не должно хватить для открытия клапана термостата. То есть если клапан холодный, то заслонка находится в закрытом положении. Если клапан нагревается, значит нарушена нормальная работа датчика – неисправность удалить можно заменой.Как работает термостат: Что такое термостат и почему его приходится менять
  4. Проверив закрытую заслонку, переходим к открытию. Для этого ждем уже 5 минут и снова трогаем шланг, идущий к радиатору. При нормальной работе он станет горячим, значит термостат направил охлаждающую жидкость по большому кругу – устройство работает.

Как проверить работу термостата под капотом мы уже знаем. Но существует ещё один метод проверки, который можно провести в домашних условиях. Для этого необходимо полностью отсоединить устройство и поместить в кастрюлю (подойдет и другая емкость) с водой. Теперь включаем газ и ждем полного кипения. Изначально клапан должен быть закрыт, но после кипения он откроется. Этот метод не только покажет, функционирует ли агрегат или нет, но и наглядно продемонстрирует принцип работы терморегулятора.

Неисправности

Если клапан термостата заклинило в открытом положении, то мотор очень долго будет прогреваться до рабочей температуры. В холодное время года нужный температурный режим и вовсе не будет достигнут.Как работает термостат: Что такое термостат и почему его приходится менять Если все элементы системы охлаждения находятся в исправном состоянии, то прогрев мотора проходит за 5-10 минут.

Также термостат может «зависнуть» в закрытом положении. Такая неисправность входит в причины перегрева двигателя. При закрытом клапане перегрев будет в любом режиме эксплуатации и даже в мороз. Что касается неполного открытия, то здесь может быть два варианта: мотор не наберет необходимую температуру или перегреется.

Персональный сайт — Как работает термостат



Устройство

Термостат состоит из:
1. Гофрированного баллона (сильфона), заправленного фреоном, из которого выходит капиллярная (сильфонная) трубка, являющаяся чувствительным элементом.
2. Рычага, который меняет своё положение в зависимости от давления внутри сильфона.
3. Контактов, размыкающихся и замыкающихся рычагом.




Принцип работы термостата

Сильфонная трубка крепится на поверхности испарителя, и при понижении температуры в испарителе давление в сильфонной трубке и самом сильфоне падает, сильфон сжимается, и рычаг размыкает контакт цепи питания мотор-компрессора.Как работает термостат: Что такое термостат и почему его приходится менять

Холодильник отключается, температура на поверхности испарителя начинает повышаться, давление в сильфонной трубке и сильфоне возрастает, и сильфон, расширяясь, давит на рычаг, замыкая таким образом контакты.

Принципиальная схема работы термостата

Здесь мы рассмотрим три основных типа термостатов. Внешне они выглядят одинаково, различия состоят в температуре размыкания и замыкания контактов.



1. На однокамерные холодильники устанавливались термостаты следующих обозначений:

Т-110; Т-111; Т-112. Термостат Т-112 может иметь обозначение ТАМ-112, или ТАМ-112-1М. По температурным параметрам все эти термостаты одинаковы. Различаются они внешним видом — диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата. Конец сильфонной трубки термостата обычно крепится прямо к испарителю через пластиковую прокладку. Длина сильфонной трубки указывается на корпусе термостата и имеет вид двух цифр, разделённых запятой.Как работает термостат: Что такое термостат и почему его приходится менять Пример: а) 0,6 — длина трубки — 60 см.;

б)1.3 — длина трубки — 1 метр 30 см.


На торце корпуса термостата три клеммы. Сдвоенная — это «Земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор.

Температура выключения -14° С

Температура включения — 12° С

Для установки термостатов новой ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.



2. На двухкамерные холодильники и холодильные камеры двухмоторных двухкамерных холодильников устанавливались термостаты следующих обозначений:

Т-130; Т-132; Т-133; ТАМ-133 и ТАМ-133-1М.

Температурные параметры одинаковы. Различаются внешним видом, диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата.

Температура выключения -14°С

Температура включения +4°С.Как работает термостат: Что такое термостат и почему его приходится менять


 3. На морозильные шкафы, в основном, устанавливались термостаты Т-144 и Т-145



На термостате Т-144 нет стержня для регулирования температуры, это значение выставляется на заводе-изготовителе.

Температура выключения -24°С

Температура включения -20°С.

На торце корпуса термостата четыре клеммы. Сдвоенная — это «Земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор. Через контакт 6 запитана красная аварийная лампа, означающая повышенную температуру в морозильном шкафу. Температура размыкания этого контакта -15°С.


 4. Отдельно мы рассмотрим термостаты для холодильников «Стинол»:



Это могут быть термостаты К-57 и К-59 компании RANCO, а также отечественные термостаты ТАМ-133-1М и ТАМ-145-1М. Они отличаются от других термостатов сильфонной трубкой, которая покрыта виниловой оболочкой. К тому же, они снабжены третьим контактом под номером 6, с которого запитывается мотор-компрессор.Как работает термостат: Что такое термостат и почему его приходится менять

ВНИМАНИЕ! Температура включения-отключения термостатов дана усреднённо для каждой модели термостата и не может быть руководством для диагностики или ремонта





Приводим внешний вид термостатов производства различных фирм:



Термостат производства RANCO

Регулировочный винт диапазона температур;



 Регулировочный винт перепада срабатываний.







Термостат производства DANFOSS

Регулировочный винт перепада срабатываний;

  Регулировочный винт диапазона температур.

Вид с торца термостата



 Вид при снятой группе контактов.







Отечественный термостат

Нижний винт регулирует диапазон температур







Как проверить термостат автомобиля? | OILER

Некорректную работу охлаждения машины можно определить по резко повышающейся температуре мотора.Как работает термостат: Что такое термостат и почему его приходится менять Вентилятор охлаждения при этом запускается практически сразу после запуска мотора, а рабочая температура уверенно приближается к красной зоне, что грозит перегревом двигателя. Бывают абсолютно противоположные случаи, когда мотор уже нагрелся до оптимальной температуры, а стрелка датчика еще находится в начале шкалы. Первое, на что следует обратить внимание при появлении таких проблем, – это работоспособность термостата. Но прежде чем разобраться с тем, как проверить работу термостата, следует понять принцип его работы и конструкцию.

Проверка работы термостата: особенности работы и конструкция

Основное назначение данного устройства заключается в блокировке доступа антифриза к радиатору. Это необходимо, чтобы охлаждающая жидкость быстрее нагрелась до температуры 85-95 °С. После достижения этой температуры блокировка снимается, а антифриз начинает движение, совершая большой круг. Тем, кто не знает, как проверить работу термостата на автомобиле, следует запомнить, что решается эта задача посредством специального клапана в конструкции этого устройства.Как работает термостат: Что такое термостат и почему его приходится менять Данный клапан перекрывает путь к патрубку радиатора, расположенному в нижней его части. Конструктивно в нем предусмотрен цилиндр, наполненный техническим воском. Рабочая температура его плавления равна 85 °С. Когда воск плавится, переходя в жидкое состояние, он выталкивает штырь, находящийся в цилиндре, а он, в свою очередь, взаимосвязан с клапаном и открывает его. Для охлаждающей жидкости открывается путь для циркуляции через радиатор, что способствует интенсивному отводу тепла от двигателя, не позволяя температуре подниматься выше 85-90 °С. Это оптимальный режим для работы двигателя, поэтому есть смысл узнать, как проверить термостат, чтобы избежать проблем с системой охлаждения.

Один из способов того, как проверить термостат на машине, – это отслеживать информацию, поступающую от датчика температуры. Если он показывает, что температура плавно поднимается до 85 °С, а затем начинает колебаться в пределах 80-90 °С, то устройство работает исправно, открывая клапан при достижении 85 °С и снова закрывая его при опускании температуры до уровня не менее 80 °С.Как работает термостат: Что такое термостат и почему его приходится менять Такая проверка термостата – один из простейших способов убедиться в его работоспособности, не снимая с транспорта. Рассмотрим детально, как это сделать.

Как проверить термостат не снимая

Никому не хочется демонтировать данное устройство, а потому многим интересно, как проверить исправность термостата, не демонтируя его. Для этого необходимо запустить мотор и подождать несколько минут. Как только стрелка, отражающая показания датчика температуры, начнет отклоняться от нуля, необходимо попробовать рукой патрубок радиатора, расположенный под ним. Он не должен нагреваться, потому что воск в твердом состоянии и клапан закрыт. При этом верхний патрубок должен быть теплым. При нагреве антифриза до температуры 85 °С, должен сработать термостат, о чем свидетельствует нагрев нижнего патрубка. Если это совпало с показаниями датчика температуры, то устройство работает исправно. Доказательством тому будет запуск вентилятора в летнюю жару сразу после срабатывания клапана.

Теперь, зная как проверить исправность термостата, не снимая его с автомобиля, можно ориентироваться только по нижнему и верхнему патрубкам.Как работает термостат: Что такое термостат и почему его приходится менять О неисправности устройства говорит нагрев обоих патрубков. Это означает, что клапан все время будет в открытом состоянии, давая возможность охлаждающей жидкости циркулировать даже при холодном двигателе по большому кругу. Также возможна другая ситуация, когда после достижения оптимальной температуры и включения вентилятора охлаждения, нижний патрубок остается холодным. Это сигнализирует об отказе клапана, из-за чего жидкость не имеет пути к радиатору. Оба эти варианта, поясняющие, как проверить работает ли термостат, означают его неработоспособность и необходимость съема с автомобиля, чтобы определить его техническое состояние.

Как проверить термостат на работоспособность вне автомобиля

Если довелось снять устройство с автомобиля, чтобы протестировать его отдельно, многие удивляются тому, как легко проверить работает термостат или нет в домашних условиях. Для этого необходима емкость с горячей водой. Опустив устройство в горячую воду, нужно подождать несколько минут, пока оно нагреется.Как работает термостат: Что такое термостат и почему его приходится менять Если термостат исправен, то растопленный воск вытолкнет шток клапана. Следующий шаг того, как проверить рабочий ли термостат еще проще. Необходимо поместить устройство под струю холодной воды и подождать, пока оно охладиться. Шток клапана должен снова войти в цилиндр. Если всего этого не происходит, то определенно устройство неисправно и требует замены потому, что такие детали не подлежат ремонту.

Теперь, зная как проверить рабочий термостат или нет, можно легко определить в нем причина плохой работы системы охлаждения или в других ее составляющих, таких как радиатор или помпа.

Термостат, регулирующий работу системы охлаждения двигателя



Для охлаждения двигателя используется малый и большой круг движения охладителя, которые начинают работать в зависимости от температуры работающего мотора. Управляет этими включениями небольшой прибор – термостат.



Зачем нужен термостат

Двигатель охлаждается при помощи гибридной системы, то есть тепло от двигателя отводиться при помощи охладителя, который в свою очередь отдает его в окружающее пространство.Как работает термостат: Что такое термостат и почему его приходится менять Охладитель проходит через радиатор, который обдувается потоком воздуха, вследствие чего ее температура понижается до допустимых пределов.

Система охлаждения состоит из двух кругов циркуляции охлаждающей жидкости, в малый круг не входит только радиатор. Такая система сделана для того, чтобы двигатель начинал быстрее работать в оптимальных параметрах.

Когда происходит запуск двигателя, охладитель движется по малому кругу охлаждения, что позволяет быстро двигателю прогреться. Но при работе двигателя жидкость все время нагревается и приходит время, когда требуется снизить ее температуру. В этом случае запускается в работу большой круг, охладитель начинает поступать в радиатор, отдавая свое тепло и в охлажденном виде, поступает в двигатель.

За включение большого круга отвечает небольшое устройство – термостат, который состоит из термического элемента и клапана. Термический элемент изменяет свои свойства при различной температуре, что позволяет закрывать или открывать клапан.Как работает термостат: Что такое термостат и почему его приходится менять Термостат может быть разной конструкции и устанавливается тремя способами:

1.Если термостат с одним клапаном установить между насосом на входе в рубашку охлаждения и радиатором, то при включении термостата малый круг не закрывается;

2.Если термостат с двумя клапанами установить между радиатором, выходом рубашки охлаждения и насосом, то малый круг работать не будет и весь охладитель движется через радиатор охлаждения;

3.Если термостат с двумя клапанами установить между выходом рубашки охлаждения, входом насоса и низом радиатора, то будет работать только большой круг охлаждения.





Для двухконтурных систем необходимо использовать два термостата, но схемы их подключения остаются такими же, как описано выше.

Существует разные термостаты, которые работают по-разному и поэтому есть различия в их подключении. Термостаты делятся на четыре типа:

— с одним клапаном;

— с двумя клапанами;

— с двумя ступенями;

— управляемой электроникой.Как работает термостат: Что такое термостат и почему его приходится менять

Все термостаты различаются в первую очередь числом клапанов и порядком их работы.

Термостат с одним клапаном считается самым простым в использовании, при включении он открывает доступ охладителю в большой круг охлаждения, не перекрывая, маленький.

Термостат с двумя ступенями ничем не отличается от  одноклапанного механизма, так как нужен для систем с повышенным давлением. Сам клапан состоит из двух частей, сначала происходят, открытие небольшой части, так как у нее более низкое сопротивление набегающей жидкости, потом большей части, включая большой круг.

Термостат с двумя клапанами чаще всего используется там, где необходимо во время включения большого круга охлаждения отключить малый. Конструкция такого устройства проста, оба клапана имеют общий привод, если один открывается, то другой закрывается.





Электронное устройство в термостате не делает его другим, просто нагрев термоэлемента происходит при помощи нагревательного элемента. При подключении элемента к электронному блоку, происходит автоматическая регуляция температуры охлаждающей жидкости.Как работает термостат: Что такое термостат и почему его приходится менять



Из чего состоит термостат и как он работает

Почти все термостаты одинаковы, так как используется физический закон, когда под воздействием температуры тело увеличивается. Просто в качестве рабочего элемента используется материал, сильно расширяющийся при нагреве. Чаще всего, это воск, смешанный с медным, графитовым или медным порошком. Внутри термостата есть направляющая рамка с закрепленным в ней клапаном и капсулой термоэлемента. Также есть возвратная пружина, которая закрывает клапан, когда жидкость охлаждается до нужной температуры и термоэлемент уменьшается в объеме. Когда термоэлемент нагревается, при помощи штока происходит открытие клапана и открывается большой круг охлаждения.

Чаще всего термостат, это отдельная деталь системы охлаждения, которая устанавливается при помощи резиновых патрубков. Это позволяет быстро поменять его при необходимости.

Так как термостат является важной частью системы охлаждения, его необходимо менять при обнаружении неисправности, так как он отвечает за качественную работу двигателя и сроков его эксплуатации.Как работает термостат: Что такое термостат и почему его приходится менять

Термостат стиральной машины назначение, виды, где устанавливаются

Если вы заметили, что при установке температуры нагрева воды в минимальное положение, вода начинает кипеть, то самой вероятной причиной этой неисправности будет выход из строя термостата. При появлении этого синдрома необходимо прекратить дальнейшую эксплуатацию стиральной машины и обратиться в сервис по ремонту Ardo, если у вас машина этой марки.

Для чего же нужен термостат? Этот элемент выполняет простую, но нужную функцию – контролирует температуру нагреваемой воды до установленных пределов. В более старых моделях стиральных машин термодатчик выполнял и функцию выключателя подачи напряжения к нагревательному элементу. В новых моделях, применяется термистор, который подает управляющий сигнал на плату управления для отключения тэна, при нагреве воды до нужной температуры.

Различают два вида термостатов, это газонаполненные термостаты и биметаллические. Биметаллический термостат устанавливается в баке стиральной машины, своей рабочей поверхностью соприкасается с водой.Как работает термостат: Что такое термостат и почему его приходится менять Представляет собой цилиндр с резьбой или защелками, для фиксации внутри бака. В основу работы термостата положен принцип расширения биметаллической пластины при нагревании. Так, во время нагревания, биметаллическая пластина выгибается и размыкает/замыкает контакты. Со временем пластина может потерять свои физические свойства, в этом случае термостат должен быть заменен, но об этом ниже.

Второй вид термостата – газонаполненный. Состоит из трех частей: баллона, газ подводящей трубки, исполнительного устройства, обычно это пружинистая пластина, которая приходит в движение от расширения газа и размыкает исполнительные контакты, которые в свою очередь отключают тэн от сети. В трубке и баллоне находится газ фреон, используется из-за своих химических свойств – способностью расширяться при достаточно не больших температурах.

Третий вид термодатчика – это термистор. Как говорилось выше, применяется в более новых поколениях стиральных машин. В основу положен принцип изменения удельного электрического сопротивления материала при повышении температуры.Как работает термостат: Что такое термостат и почему его приходится менять Термистор не отключает тэн, а только подает управляющий сигнал, поэтому считается слаботочным элементом стиральной машины. Поскольку в нем нет никаких механических движений, то и надежность этого элемента достаточно высока.

Но что делать, если все- таки термостат пришел в негодность? Конечно, заменить!
Для замены желательно воспользоваться услугами мастера по ремонту стиральных машин, но если есть желание и умение можно попробовать сделать эту работу собственными руками. Для этого необходимо извлечь термостат из бака и воспользоваться им как образцом при покупке нового. Внимательно осмотреть место установки на случай возможной течи после установки термостата (сколы, трещины и т.д.). Для герметизации места установки хорошо подходит герметик для глушителей автомобиля. Если меняется газонаполненный термостат, то следует очень аккуратно вставлять колбу в бак, что бы ни повредить газонаполненную трубку.

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие.Как работает термостат: Что такое термостат и почему его приходится менять Этому может быть много объяснений. Во-первых, повышается температура, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно. Помещения со сводчатыми потолками с трудом удерживают тепло, а помещения, в которых много часов светит солнечный свет, часто трудно охладить. Это всего лишь несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

Системное зонирование довольно просто. Он включает в себя несколько термостатов, которые подключены к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха. Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование не только полезно для домов с непостоянной температурой в комнатах, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры.Как работает термостат: Что такое термостат и почему его приходится менять Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию. По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве. Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и зонирование системы из-за первоначальной стоимости установки. Это понятная проблема для всех, кто не строит новый дом или не заменяет старую систему отопления, вентиляции и кондиционирования воздуха, но есть и другие варианты.Как работает термостат: Что такое термостат и почему его приходится менять Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку демпферной системы, которая может быть модернизирована для существующих воздуховодов.Система сочетает в себе вставки для контроля воздуха с гибкими заслонками RetroZone с электронным контроллером и системой нагнетания воздуха. Здесь нет тяжелых двигателей, поэтому существующие воздуховоды не нуждаются в изменении или поддержке.

Гибкие демпферы, которые выпускаются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы ограничить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к нагреванию, старению, влаге, переносимым по воздуху химическим веществам и озону, и даже если они проткнуты, что маловероятно, большинство отверстий не повлияют на производительность.Демпферы Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслужить, получив доступ через регистр.Как работает термостат: Что такое термостат и почему его приходится менять Демпферы Flex также работают с большинством марок зонных панелей управления.

Если вы планируете установить модернизированную систему управления зонами, вот что вам нужно будет добавить в список покупок:

  • термостат для каждой зоны
  • соленоидный насос
  • соленоидная панель
  • панель управления зонами
  • нагнетательный трубопровод
  • трансформатор
  • лента с огнестойкостью
  • контрольный концевой выключатель
  • гибкие демпферы

Количество зон, необходимых в вашем доме, повлияет на способ настройки системы.В двухзонной системе, где зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM.Как работает термостат: Что такое термостат и почему его приходится менять Установка четырехзонной системы требует немного больше работы. Воздуховоды необходимо увеличить на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие. Этому может быть много объяснений. Во-первых, повышается температура, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно.Помещения со сводчатыми потолками с трудом удерживают тепло, а помещения, в которых много часов светит солнечный свет, часто трудно охладить. Это всего лишь несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.Как работает термостат: Что такое термостат и почему его приходится менять

Системное зонирование довольно просто. Он включает в себя несколько термостатов, которые подключены к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование не только полезно для домов с непостоянной температурой в комнатах, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры. Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве.Как работает термостат: Что такое термостат и почему его приходится менять Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и зонирование системы из-за первоначальной стоимости установки. Это понятная проблема для всех, кто не строит новый дом или не заменяет старую систему отопления, вентиляции и кондиционирования воздуха, но есть и другие варианты. Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку демпферной системы, которая может быть модернизирована для существующих воздуховодов.Система сочетает в себе вставки для контроля воздуха с гибкими заслонками RetroZone с электронным контроллером и системой нагнетания воздуха. Здесь нет тяжелых двигателей, поэтому существующие воздуховоды не нуждаются в изменении или поддержке.Как работает термостат: Что такое термостат и почему его приходится менять

Гибкие демпферы, которые выпускаются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы ограничить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к нагреванию, старению, влаге, переносимым по воздуху химическим веществам и озону, и даже если они проткнуты, что маловероятно, большинство отверстий не повлияют на производительность.Демпферы Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслужить, получив доступ через регистр. Демпферы Flex также работают с большинством марок зонных панелей управления.

Если вы планируете установить модернизированную систему управления зонами, вот что вам нужно будет добавить в список покупок:

  • термостат для каждой зоны
  • соленоидный насос
  • соленоидная панель
  • панель управления зонами
  • нагнетательный трубопровод
  • трансформатор
  • лента с огнестойкостью
  • контрольный концевой выключатель
  • гибкие демпферы

Количество зон, необходимых в вашем доме, повлияет на способ настройки системы.Как работает термостат: Что такое термостат и почему его приходится менять В двухзонной системе, где зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM. Установка четырехзонной системы требует немного больше работы. Воздуховоды необходимо увеличить на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

Как работают домашние термостаты | HowStuffWorks

Часто в вашем доме есть комнаты, которые всегда теплее или холоднее, чем другие. Этому может быть много объяснений.Как работает термостат: Что такое термостат и почему его приходится менять Во-первых, повышается температура, поэтому в комнатах на втором или третьем этажах часто бывает слишком тепло. В свою очередь, в подвальных помещениях обычно слишком холодно.Помещения со сводчатыми потолками с трудом удерживают тепло, а помещения, в которых много часов светит солнечный свет, часто трудно охладить. Это всего лишь несколько причин, но независимо от того, почему температура в комнате неудобная, есть только один верный способ выровнять температуру в вашем доме: зонирование системы.

Системное зонирование довольно просто. Он включает в себя несколько термостатов, которые подключены к панели управления, которая управляет заслонками в воздуховоде вашей системы приточного воздуха.Термостаты постоянно считывают температуру в своей конкретной зоне, а затем открывают или закрывают заслонки в воздуховоде в соответствии с настройками термостата. Системное зонирование не только полезно для домов с непостоянной температурой в комнатах, но также отлично подходит для обогрева или охлаждения отдельных спален в зависимости от желаемой настройки температуры.Как работает термостат: Что такое термостат и почему его приходится менять Если у вас обычно пустая комната для гостей, просто закройте дверь и закройте заслонку.

При правильном использовании зонирование системы может помочь вам сэкономить деньги на счетах за электроэнергию.По данным Министерства энергетики США, зонирование системы может сэкономить домовладельцам до 30 процентов на типичных счетах за отопление и охлаждение. Эта экономия может составлять приличную сумму — по оценкам Министерства энергетики, на отопление и охлаждение приходится 40 процентов расходов на коммунальные услуги в среднем домохозяйстве. Поскольку комнаты для гостей и другие редко используемые комнаты не требуют постоянного обогрева или охлаждения, зонирование системы позволяет вам сэкономить деньги, подавая в эти комнаты воздух с регулируемой температурой только тогда, когда это необходимо.

Многие домовладельцы не решаются или не хотят переходить на программируемые термостаты и зонирование системы из-за первоначальной стоимости установки. Это понятная проблема для всех, кто не строит новый дом или не заменяет старую систему отопления, вентиляции и кондиционирования воздуха, но есть и другие варианты.Как работает термостат: Что такое термостат и почему его приходится менять Несмотря на то, что установка типичной зонированной системы не является самостоятельным проектом, Программа изобретений и инноваций Министерства энергетики профинансировала разработку демпферной системы, которая может быть модернизирована для существующих воздуховодов.Система сочетает в себе вставки для контроля воздуха с гибкими заслонками RetroZone с электронным контроллером и системой нагнетания воздуха. Здесь нет тяжелых двигателей, поэтому существующие воздуховоды не нуждаются в изменении или поддержке.

Гибкие демпферы, которые выпускаются в моделях с круглыми и квадратными воздуховодами, наполняются воздухом, чтобы ограничить или заблокировать воздушный поток внутри воздуховода. Они устойчивы к нагреванию, старению, влаге, переносимым по воздуху химическим веществам и озону, и даже если они проткнуты, что маловероятно, большинство отверстий не повлияют на производительность.Демпферы Flex следует устанавливать в стальных или гибких воздуховодах. Заслонки можно легко обслужить, получив доступ через регистр.Как работает термостат: Что такое термостат и почему его приходится менять Демпферы Flex также работают с большинством марок зонных панелей управления.

Если вы планируете установить модернизированную систему управления зонами, вот что вам нужно будет добавить в список покупок:

  • термостат для каждой зоны
  • соленоидный насос
  • соленоидная панель
  • панель управления зонами
  • нагнетательный трубопровод
  • трансформатор
  • лента с огнестойкостью
  • контрольный концевой выключатель
  • гибкие демпферы

Количество зон, необходимых в вашем доме, повлияет на способ настройки системы.В двухзонной системе, где зоны примерно равны по размеру, воздуховоды каждой зоны должны быть способны обрабатывать до 70 процентов от общего количества CFM (кубических футов в минуту) воздуха, производимого вашей системой HVAC. В трехзонной системе зоны должны располагаться как можно ближе по общей площади. В этом случае воздуховоды каждой зоны должны выдерживать до 50 процентов общего объема CFM.Как работает термостат: Что такое термостат и почему его приходится менять Установка четырехзонной системы требует немного больше работы. Воздуховоды необходимо увеличить на один дюйм, и они требуют демпфера сброса статического давления и защиты по верхнему и нижнему пределу.Чтобы избежать серьезных повреждений, не перекрывайте полностью поток воздуха через теплообменник или змеевик вашей системы HVAC.

Теперь мы рассмотрим еще одну новинку в области домашнего термостата — говорящий термостат.

Как работает термостат — HomeTips


Термостаты измеряют температуру окружающей среды в вашем доме и используют эту информацию для включения печи или кондиционера, в зависимости от настройки термостата.

Первый термостат был изобретен в начале 17 века голландцем Корнелисом Дреббелем, который поместил поплавок в ртутный термометр и подключил этот прибор к крышке заслонки печи.Когда ртуть поднималась до определенного уровня, поплавок закрывал заслонку.

Механический (вверху) и электронный (внизу) термостаты © Дон Вандерворт, HomeTips

Современные термостаты в основном делают то же самое, но с тех пор технология прошла долгий, долгий путь.Как работает термостат: Что такое термостат и почему его приходится менять По сути, это активируемый нагревом переключатель, термостат имеет датчик температуры, который заставляет переключатель открываться или закрываться, завершая или прерывая электрическую цепь, которая управляет системой отопления или охлаждения дома. Он может выполнять эту работу механически или через электронную схему.

Современный термостат, который, вероятно, лучше всего демонстрирует Nest Learning Thermostat, изучает поведение и предпочтения семьи, переваривает эту информацию и соответствующим образом регулирует температуру — по сути, программирование самого себя. При подключении к домашней сети Wi-Fi им можно управлять удаленно со смартфона, планшета или ноутбука. Подробнее об этом см. Руководство по покупке термостатов.

Программируемые электронные термостаты

Электронные термостаты используют электронный термочувствительный элемент и схему для определения изменений температуры и включения нагревательного или охлаждающего оборудования.Как маленький компьютер, они программируемы; их таймеры позволяют вам согреть ваш дом перед тем, как вы встанете с постели утром и перед тем, как вы вернетесь с работы, и установить разные температуры для разного времени дня.Как работает термостат: Что такое термостат и почему его приходится менять Это означает, что вы можете точно согласовать комнатную температуру с вашими потребностями, обеспечивая комфорт, не тратя впустую энергию. Лучшие «обучающиеся» термостаты, такие как упомянутый выше Nest Thermostat, представляют собой сложные версии электронного термостата.

Электромеханические термостаты

Электромеханические термостаты имеют некоторые типы механических датчиков температуры — обычно биметаллическую катушку или полосу.Как следует из названия, этот тип сделан из двух связанных металлов. Изменения температуры заставляют эти металлы расширяться и сжиматься с разной скоростью, вызывая движение катушки или полосы. Электромеханический термостат имеет биметаллическую катушку, которая перемещается при изменении температуры, изменяя наклон небольшого пузырька, заполненного ртутью, который завершает электрический ток. схема. © Дон Вандерворт, HomeTips

Биметаллическая катушка или полоса подключаются к устройству, замыкающему электрическую цепь. В случае электромеханических термостатов Honeywell спиральный биметаллический датчик прикрепляется к небольшому стеклянному сосуду, содержащему ртуть; движение катушки вызывает наклон флакона в ту или иную сторону.Как работает термостат: Что такое термостат и почему его приходится менять

Поскольку одним из свойств ртути является то, что она проводит электричество, цепь замыкается, когда ртуть течет к одному концу пузырька, где есть два отдельных электрических контакта.

Термостат, который управляет как нагревательными, так и охлаждающими устройствами, имеет по два контакта на каждом конце пузырька. Когда пузырек наклоняется в одном направлении, ртуть течет к этому концу и замыкает контур, требующий тепла. Когда система переключается на цикл охлаждения, ртуть течет к другому концу пузырька, чтобы включить охлаждение.

Утилизация небольшого количества ртути из этого типа термостата стала проблемой в последние годы. В некоторых штатах апробируются пилотные программы по утилизации старых ртутьсодержащих термостатов; Honeywell была очень активным игроком в этих инициативах.

Некоторые электромеханические термостаты, например, произведенные GE, работают аналогично, но замыкают цепь герконом с магнитной защелкой.

Зональное отопление и охлаждение

Сложные системы домашнего климата с зональным управлением делят дом на несколько отдельных зон, каждая из которых может контролироваться отдельными настройками и временем на отдельных термостатах.Как работает термостат: Что такое термостат и почему его приходится менять С зональным контролем термостаты открывают и закрывают заслонки, отправляя теплый или холодный воздух, когда и где это необходимо. Зонированная система отопления использует несколько термостатов и заслонок в воздуховодах для регулирования подачи нагретого и охлажденного воздуха. © Дон Вандерворт, HomeTips

Найти предварительно проверенный местный термостат Помощь по установке

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет в качестве редактора зданий Sunset Books, старшего редактора журнала Home Magazine, автора книги более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Как работает аналоговый термостат? — Домашние хаки, сделай сам

Аналоговые термостаты используются в наших домах очень давно, и каждый из нас встречал хотя бы один. Они используются для регулирования температуры в наших комнатах, путем измерения температуры и сравнения ее с ранее установленным значением.Как работает термостат: Что такое термостат и почему его приходится менять Но как на самом деле работают эти термостаты и откуда они умеют регулировать температуру? Давайте разберемся!

Как работает аналоговый термостат?

Итак, как работает аналоговый термостат? Аналоговый термостат работает с использованием биметаллической планки, расположенной внутри термостата.Биметаллическая полоса состоит из двух отдельных металлических полос, которые скреплены вместе и размыкают или замыкают электрическую цепь при повышении или понижении температуры в помещении.

Многие люди привыкли к аналоговым термостатам. Отопление регулируется в соответствии с вашими потребностями и, таким образом, для вашего комфорта, без влияния температурных дисплеев, в отличие от цифровых.

Если вы хотите заменить аналоговый термостат на цифровой, прочтите эту статью: Как заменить аналоговый термостат на цифровой.

Аналоговые термостаты обычно предварительно устанавливаются в большинстве домов, поэтому, когда вы переедете, очень вероятно, что вы его уже найдете.Как работает термостат: Что такое термостат и почему его приходится менять Аналоговые термостаты , как известно, служат долго, в отличие от цифровых, которые содержат много электроники и могут чаще выходить из строя.

В аналоговом термостате вы устанавливаете температуру вручную, поворачивая термостатическую головку. Таким образом, через радиатор может протекать на больше отопительной воды , и температура в помещении повысится.Как правило, уровень 1 означает температуру в помещении около двенадцати градусов, а каждый дополнительный уровень нагревает комнату до трех-четырех дополнительных градусов.

Чтобы лучше настроить аналоговый термостат, важно знать его значение. В этой таблице вы найдете обзор и рекомендуемое время года, в которое следует использовать этот параметр.

Номер термостата Температура Сезон:
1 12 градусов Зима / начало лета
2 20 градусов 28 градусов Зима
Снежинка Антифриз Каждый сезон

Уникальная особенность — снежинка.Как работает термостат: Что такое термостат и почему его приходится менять Это символизирует защиту отопления от замерзания, чтобы вода в трубах не замерзла.

Что делать, если аналоговый термостат перестанет работать?

Иногда может случиться так, что ваш аналоговый термостат перестает работать из-за старения проводки, резких перепадов температуры , накопления пыли или некоторых других проблем, и поэтому термостат может потерять связь с системой отопления в вашем доме и, таким образом, помешать надлежащему нагреву твой дом.

Плюсы и минусы аналоговых термостатов

Аналоговые термостаты — одни из самых распространенных термостатов, которые сегодня можно найти в домашнем хозяйстве.Поэтому этот тип термостата — один из самых простых в использовании. Но, как и все, у него есть свои достоинства и недостатки. Итак, давайте посмотрим на плюсы и минусы аналоговых термостатов:

Плюсы:

  • Они дешевые
  • Простые в использовании (без лишних функций)
  • Они редко ломаются
  • Могут прослужить долго

Минусы:

  • Нет отображения температуры
  • Контроль на ощупь
  • Избыточные потери тепла
  • Ненадежно

Способы регулировки аналогового термостата Отрегулируйте аналоговый термостат

Чтобы получить лучшие результаты, оптимальную температуру в вашем доме и сэкономить больше денег, вам необходимо правильно настроить аналоговый термостат.Как работает термостат: Что такое термостат и почему его приходится менять Таким образом, программирование термостата раз и навсегда — это секрет комфортного нагрева и экономии энергии. Давайте начнем!

1-й совет: настройте программирование аналогового термостата

Термостат позволяет котлу срабатывать и останавливать при достижении необходимой температуры. Если эту операцию можно выполнить вручную, для большего спокойствия выберите автоматическое программирование на вашем термостате в соответствии с заранее определенными временными интервалами и днями.

Как?

Начните с ввода даты и времени на часах термостата. Затем установите дни недели и время, когда вы хотите повысить температуру в помещении (за 1 час до подъема). Затем сделайте то же самое в те дни и часы, когда вы хотите снизить температуру в комнате (за 1 час до сна).

2-й совет: определение температуры для экономии энергии

В большинстве домов и квартир комнатной температуры или 21 градус днем ​​достаточно для комфорта всей семьи.Как работает термостат: Что такое термостат и почему его приходится менять А ночью мы под пуховым одеялом… не надо так сильно греть!

Особенно рекомендуется, чтобы воздух в помещении был достаточно прохладным для хорошего сна ночью, около 18 градусов . Однако будьте осторожны, чтобы не создать слишком большой разницы между дневной и ночной температурами.

Это может создать проблемы с влажностью и конденсацию . Еще одна трудность: котел слишком долго поднимает температуру утром, что приведет к увеличению счетов за электроэнергию!

Вывод: 3 градуса разницы между днем ​​и ночью вполне достаточно.

Разница между аналоговыми и цифровыми термостатами

Безусловно, самая большая разница между аналоговым термостатом и цифровым — это цена, эффективность и принцип работы. Цифровые термостаты сэкономят вам деньги в долгосрочной перспективе, сделав вашу систему HVAC более экономичной, но они более «дорогие». Аналоговые термостаты, хотя и дешевле, но не точны, поэтому могут возникнуть дополнительные расходы, что может стать проблемой.Как работает термостат: Что такое термостат и почему его приходится менять Цифровые термостаты не содержат ртути, но их функции такие же.С помощью аналогового термостата температуру можно установить с помощью цифр на поворотной ручке.

Здесь вы можете увидеть, как интеллектуальные термостаты могут сэкономить вам деньги.

Легко ли установить аналоговый термостат?

Аналоговый термостат требует больше работы, и его сложнее установить, в отличие от цифрового, и причина этого в том, что аналоговому термостату нужно больше вещей для настройки.

При использовании аналогового термостата установка становится сложной и требует много времени, поскольку необходимо учитывать множество факторов.Во-первых, необходимо тщательно выбрать тип аналогового термостата для установки и проверить совместимость с бытом. Не только это, но также необходимо маркировать кабели, поскольку они не всегда закодированы. Кроме того, в стене должно быть предусмотрено место для установки термостата.Как работает термостат: Что такое термостат и почему его приходится менять

Также проверьте, какое у вас напряжение. Низкое напряжение или линейное напряжение.

Аналоговые термостаты выходят из строя?

Даже если аналоговый термостат не имеет срока службы, мы можем сказать, что в среднем они могут прослужить около 10 лет. После этого некоторые из них могут выйти из строя из-за устаревания проводки или по другим причинам.

Стоит ли заменять аналоговый термостат на цифровой?

Да, старый аналоговый термостат стоит заменить на цифровой! Аналоговые термостаты менее эффективны, а цифровые могут сэкономить вам деньги в долгосрочной перспективе. Одна из основных причин, по которой аналоговый термостат отопления стоит заменить на цифровой, заключается в том, что трудно установить точную температуру.

Краткая история термостатов

Первый термостат для инкубации куриных яиц был изобретен еще в 16 веке.Как работает термостат: Что такое термостат и почему его приходится менять Ртуть использовалась для измерения температуры. Соседний рычажный механизм регулировал подачу кислорода в огонь. Использование ртути в механических инструментах пришло еще в 20-м веке.

Только с изобретением контактного термометра были подключены электрические реле, которые могли включать и выключать нагреватель.В процессе электротехники и оцифровки сегодня используются почти только полностью электронные термостаты с высокочувствительными датчиками температуры.

Последние мысли

Хотя аналоговые термостаты используются уже давно, все больше и больше людей меняют их и устанавливают цифровые. Цифровые термостаты намного проще в использовании, их можно настроить в соответствии с вашими потребностями, и они имеют большое значение для экономии энергии в долгосрочной перспективе.Аналоговые термостаты сделали свое дело, и пора с ними попрощаться. Надеюсь, из этой статьи вы узнали, как они работают, каковы их преимущества и недостатки.

Как работает механический термостат? — Домашние хаки, сделай сам

Механический термостат довольно часто используется в системах отопления, таких как частные дома, но также и в обычных жилых квартирах.Как работает термостат: Что такое термостат и почему его приходится менять Причем различные их разновидности позволяют управлять работой практически любых климатических систем — кондиционеров, теплых полов, водонагревателей и т. Д., делая пространство вокруг нас максимально комфортным и удобным для проживания. Давайте подробнее рассмотрим, как работает механический термостат, его устройство и где все это используется.

Как работает механический термостат?

Итак, как работает механический термостат? Механический термостат — это устройство, которое регулирует тепло с помощью расширения их внутренних металлических полос. Когда полоса остыла, круг замыкается, и электричество проходит по подключенной цепи, что приводит к включению нагрева.Когда полоса нагревается, она размыкает контур и выключает нагрев, что приводит к охлаждению помещения.

Обогрев дома для достижения определенного уровня комфорта зимой имеет важное значение. Но еще лучше отапливать дом должным образом, избегая при этом резкого увеличения счета за электроэнергию.Как работает термостат: Что такое термостат и почему его приходится менять Для этого вы можете выбрать установку термостата , который обеспечит максимально постоянную температуру для обогрева вашего дома. В то время, когда электронный термостат используется все чаще, остается ли интерес к механическому термостату? Давайте разберемся!

Принцип работы
  1. Внешний циферблат для установки температуры.
  2. Циферблат термостата соединен цепью с датчиком температуры.
  3. Есть две отдельные металлические полосы, скрепленные вместе: кусок железа (красный) прикручен болтами к куску латуни (синий).
  4. Железо при нагревании расширяется меньше, чем латунь, поэтому биметаллическая полоса изгибается внутрь при повышении температуры.
  5. Когда полоса остыла, нагрев включен. Когда полоса нагревается, контур отключается, что приводит к охлаждению помещения.

Где сегодня используется механический термостат?

Механический термостат, иногда также называемый ручным термостатом, представляет собой своего рода выключатель питания , который помогает обеспечить комфорт в вашем доме, регулируя температуру.Как работает термостат: Что такое термостат и почему его приходится менять Его можно использовать как для отопления, так и для охлаждения квартиры или дома.

Основное отличие комнатных механических термостатов от термостатов другого типа состоит в том, что это отдельный, полностью независимый прибор , чаще всего выполненный в виде изделия внешней проводки, предназначенный для внутренней установки.

Проще говоря, механический термостат, в зависимости от установленной программы, путем включения или выключения определенных нагревательных или охлаждающих устройств поддерживает необходимую температуру в помещении. Главной особенностью механического термостата является полное отсутствие электроэнергии, т.е. для его работы не требуется никакой энергии, даже батарей. Как устроен механический термостат, что именно позволяет ему измерять температуру окружающего пространства и управлять электроприборами?

Если вы хотите узнать, как работает аналоговый термостат, прочтите этот пост!

Принцип действия механического термостата

Механические термостаты работают по единому принципу — это способность некоторых материалов и веществ изменять свои механические свойства в зависимости от температуры.Как работает термостат: Что такое термостат и почему его приходится менять

Принцип работы механического термостата

В качестве привычного всем повседневного примера, объясняющего принцип действия механического термостата, можно привести обычный ртутный термометр, с помощью которого мы измеряем температуру тела . Ртуть, содержащаяся внутри термометра, увеличивается в объеме с повышением температуры и попадает в градуированный капилляр, тем самым показывая точную температуру.

Примерно те же процессы происходят в механическом термостате, с той лишь разницей, что изменение температуры до определенного уровня , который указывается нами отдельно с помощью регулирующего колеса, запускает определенные процессы, чаще всего замыкает или прерывает электрический цепь, что вызывает включение или выключение нагревательных приборов.

Чтобы было понятнее, как все это работает, давайте посмотрим на конструкцию стандартного комнатного механического термостата.

Механические детали термостата

Основным конструктивным элементом практически любого комнатного механического термостата является газовая мембрана.Как работает термостат: Что такое термостат и почему его приходится менять Кстати, по этой же причине их часто называют мембранными термостатами.

Специальный газ внутри мембраны при изменении температуры изменяет свой объем, тем самым воздействуя на стенки мембраны .Которые при изменении запускают механизм замыкания или размыкания электрической цепи, питающей систему отопления или охлаждения.

Выбор именно такого способа устройства для комнатного термостата обусловлен возможностью организации простого способа регулирования его температуры срабатывания, а также тем фактом, что устройство точно реагирует на изменения температуры воздуха, а не на поверхность, которая наиболее важна в системах отопления и охлаждения.

Поэтому, например, для теплого пола разумнее использовать механические жидкостные термостаты с выносным датчиком.Регулировка температуры срабатывания мембранного комнатного термостата осуществляется с помощью шкалы, которая соединена с мембранным механизмом.Как работает термостат: Что такое термостат и почему его приходится менять

Поворачивая колесо, мы перемещаем стенки мембраны ближе или дальше от механизма управления , тем самым изменяя температуру, при которой электрическая цепь замыкается или размыкается.

Другими словами, если спусковой механизм находится ближе к стенке мембраны, то газу, находящемуся в нем, необходимо немного изменить объем, чтобы он сработал; соответственно, необходима более низкая температура и наоборот.Так работает регулировочное колесо.

Давайте посмотрим, как именно можно применить механический термостат к системе отопления дома или квартиры.

Использование механического термостата при обогреве

Чаще всего для отопления домов применяются комнатные механические термостаты, вместе с газовыми котлами. Довольно часто производители в конструкции котлов предусматривают схему подключения через механический термостат. Устройство устанавливается в разрыв подводящего провода к котлу и в случае, когда температура воздуха в помещении опускается ниже установленного порогового значения, контур замыкается и газовый котел запускается, начиная отапливать помещение.Как работает термостат: Что такое термостат и почему его приходится менять , поддерживая температуру теплоносителя.

Точно так же домашние термостаты подключаются к любым электронагревателям в комнатах, будь то масляные обогреватели, инфракрасные обогреватели или любые другие обогреватели, используемые для нагрева воздуха в помещении. Таким образом, процесс нагрева становится полностью автоматизированным, почти не требует участия человека в своей работе после его настройки.

Возможны разные варианты использования механических термостатов; в автоматике отопления он просто незаменим в силу своей простоты и надежности.А простота конструкции позволяет производителям изготавливать комнатные механические термостаты по гораздо более низкой цене, чем электронные, что является важной частью их популярности у потребителя.

Выбор механического термостата

В настоящее время существует множество производителей механических термостатов. Есть модели и известные бренды, но чаще всего в продаже встречаются и незнакомые, и неизвестные имена.Как работает термостат: Что такое термостат и почему его приходится менять В своей практике я использовал большое количество различных механических термостатов и могу посоветовать следующее:

Детали механического термостата

При выборе обязательно обращайте внимание на максимальную коммутируемую мощность.Если написано, что термостат на 10 Ампер, то к нему можно будет подключить нагрузку не более 2,2-2,3 кВт . Термостаты с подключенной мощностью более 3,6 кВт встречаются редко. Если вам нужно подключить больше мощности, вам придется обратиться к подрядчику, согласно схеме подключения. Из недорогих термостатов мне понравился этот — BALLU BMT-1 — купить можно здесь . По конструкции он полностью аналогичен описанному в этой статье. Он проработает у вас ровно 3-5 лет, а дальше уже зависит от качества сборки конкретной модели и условий эксплуатации.Для дачи, гаража — вот и все!

Есть ли будущее у механических термостатов?

Как мы уже сказали, в настоящее время механический термостат все реже и реже выбирают люди, которые предпочитают более инновационные и более полные установки.Как работает термостат: Что такое термостат и почему его приходится менять Например, интеллектуальным термостатом теперь можно управлять удаленно, управлять другими электрическими устройствами или даже лучше понимать количество энергии, которое вы потребляете в своем доме. То, что не может сделать механический термостат.

При этом механический термостат может очень пригодиться в определенных ситуациях. Это, например, случай работы нагревательного устройства, питаемого от нестабильного источника электроэнергии или даже снабженного реле. В этом контексте этот тип термостата будет защищен от электрического гриля, что не может быть гарантировано в отношении электронного или подключенного термостата.

Также следует помнить, что в любой ситуации установка механического термостата имеет два немаловажных преимущества: с одной стороны, улучшает тепловой комфорт каждого человека в доме , обеспечивая идеальную температуру в последнем. и, с другой стороны, позволяет экономить энергию за счет оптимального потребления тепла.Как работает термостат: Что такое термостат и почему его приходится менять

Даже у этих термостатов нет будущего, вы можете увидеть мою статью о том, как умные термостаты экономят деньги.

Экономьте деньги, выбирая правильное предложение

Помимо того, что вы делаете ставку на механический термостат для регулирования потребления тепла и, таким образом, для достижения ежедневной экономии энергии, важно знать, что выбор вашего поставщика энергии также имеет прямые и немаловажные последствия для суммы вашего счета за электроэнергию. .

Последние мысли

Механический термостат до сих пор присутствует во многих домах, но он менее популярен, чем электронный или интеллектуальный термостат. Кроме того, механические термостаты полезны в домашних условиях благодаря очень простому, точному и особенно эффективному использованию. Надеюсь, эта статья вам помогла. Если вам нужен совет по выбору модели механического термостата — пишите в комментариях, постараюсь помочь советом!

Как работает термостат?

Как работает термостат?

Возможность включить отопление дома — это роскошь, которую мы часто принимаем как должное.Как работает термостат: Что такое термостат и почему его приходится менять В то же время очень важно, чтобы обогрев можно было выключить, когда мы уже достигли заданной температуры. Мы должны благодарить наши термостаты за нашу способность поддерживать определенную температуру в наших домах. «Термостат» буквально означает «поддерживать постоянную температуру».

Как они работают?

Термостаты могут быть цифровыми или механическими. Цифровые термостаты могут мгновенно включить свою систему обогрева, как только температура упадет ниже установленной вами отметки. Многие современные термостаты можно запрограммировать на поддержание разной температуры в разное время дня.Это поможет вам сэкономить деньги, если, например, вам не нужно отапливать дом, когда вы на работе. Умные термостаты набирают популярность, и в A-1 Heating Air Conditioning & Electric в Меридиане, штат Иллинойс, мы регулярно помогаем людям модернизировать свои дома, устанавливая термостаты, которыми можно управлять с мобильных устройств.

Многие старые термостаты управляются с помощью физики.Как работает термостат: Что такое термостат и почему его приходится менять Внутри них есть тонкие полоски особого металла, и этот металл может физически двигаться в зависимости от температуры.Это связано с тем, что металл расширяется при нагревании и сжимается при охлаждении. Это движение металла определяет, будет ли электрическая цепь термостата разомкнута или замкнута, и, в свою очередь, будет ли включаться или выключаться нагрев. Когда вы устанавливаете один из этих термостатов, вы сообщаете ему температуру, при которой контур должен переключаться с выключенного на включенный или наоборот.

Вместо металла некоторые термостаты имеют сильфон, наполненный воском или газом. Воск и газ — это другие материалы, которые реагируют на изменения температуры, и возникающее в результате движение может включать и выключать нагревательные переключатели.

Рад помочь

Если у вас возникли проблемы с термостатом или вы хотите модернизировать свое оборудование, вам может помочь A-1 Heating Air Conditioning & Electric в Meridian. Мы были основаны в 1956 году, и наши услуги включают установку, ремонт и техническое обслуживание систем отопления и охлаждения.Как работает термостат: Что такое термостат и почему его приходится менять

Ответить

Ваш адрес email не будет опубликован.
