Как работает опорный подшипник передней стойки: Опорный подшипник передней стойки. Виды, неисправности, замена, производители

Опорный подшипник амортизационной стойки

Опорный подшипник – часть опоры стойки переднего амортизатора, отвечающая за вращение стойки вокруг своей оси. Опорный подшипник используется в конструкции передней подвески, чтобы дать автомобилю возможность поворачивать

Ходовая часть

Для контроля движения транспортного средства или изменения его траектории практически все современные автомобили имеют в своей конструкции не только упругие, но и демпфирующие устройства – амортизаторы. Амортизатор является одной из важнейших составляющих передней подвески. Назначение амортизационной стойки – противодействие ударам при езде по неровностям дороги. Опора амортизационной стойки гасит колебания, возникающие в пружине подвески, и служит гарантом надежности работы самого амортизатора автомобиля. Нижним концом стойка крепится к поворотному кулаку, а верхним — к брызговику кузова машины.

Опорные подшипники являются составной частью опоры амортизационной стойки. Такие подшипники представляют собой разновидность подшипников качения. Они нашли широкое применение в современных автомобилях благодаря своей универсальности, восприятию комбинированных нагрузок, высоким эксплуатационным характеристикам и упрощенному монтажу. Опорный подшипник амортизационной стойки принимает непосредственное участие в процессе демпфирования и амортизации автомобиля. Главная его функция состоит в осуществлении подвижного соединении амортизатора с кузовом автомобиля, помимо этого он оказывает влияние на точность настроек углов установки колес.

Устройство и принцип работы

Опорный подшипник отличается от стандартного подшипника качения большей толщиной наружного кольца. В таком подшипнике в роли тел качения выступают цилиндрические ролики, каждый из которых расположен перпендикулярно предыдущему и для защиты отделен от него сепаратором. Такая конструкция позволяет отдельно взятому подшипнику принимать на себя нагрузки с любых направлений.

Основные виды опорных подшипников, применяемые  в современных автомобилях:

1. Подшипник со встроенным внутренним либо наружным кольцом. Такой подшипник не требует прижимных фланцев, так как имеет монтажные отверстия. Помимо этого, конструкция опорного подшипника со встроенным кольцом имеет прокладки, что обеспечивает постоянную точность вращения, исключая влияние установки. Такой вид подшипника может быть использован как для вращения наружного, так и внутреннего кольца.
2. Подшипник с отделяемым внутренним кольцом для вращения наружного. В данной модели внутреннее кольцо отделяется, при этом наружное соединяется с корпусом. Такой вид опорных подшипников используется там, где требуется точность вращения наружных колец.
3. Подшипник с отделяемым наружным кольцом для вращения внутреннего. В таком подшипнике отделяется уже наружное кольцо, а внутреннее соединяется с корпусом. Эта модель применяется там, где нужна точность вращения внутреннего кольца.
4. Одиночно-разделенный тип опорного подшипника. Наружное кольцо в таком подшипнике разделено в одной точке, благодаря чему увеличивается жесткость. Такой подшипник используется для вращения наружного кольца с высокой точностью.

Вопросы эксплуатации

Неисправность опор амортизационной стойки выявляется, как правило, при движении транспортного средства. Главным признаком того, что неисправна именно опора амортизационной стойки, является характерный стук при движении по неровностям дороги. При возникновении такого стука первым делом необходимо проверить надежность крепления опоры стойки амортизатора. Если опора стойки подлежит замене, то вместе с этим чаще всего заменяют резиновый демпфер и опорный подшипник.

В процессе движения автомобиля опорный подшипник подвергается большим нагрузкам, так как он сдерживает ход отбоя амортизатора. Состояние этого подшипника необходимо проверять через каждые 20.000 километров, а через 100.000 километров он подлежит обязательной замене, поскольку он быстро изнашивается под воздействием постоянно изменяющихся нагрузок отбоя и сжатия, особенно при неблагоприятных дорожных условиях.

В состав опоры амортизационной стойки современных машин входит резинометаллический элемент, в процессе эксплуатации которого в опоре амортизатора возникают трещины. Процесс износа также усиливается перепадами температур, отложениями масла и различными загрязнениями. Изношенную (мягкую) резинометаллическую часть лучше всего заменить, так как это может вызвать проблемы в системе ABS, повреждения протекторов шин, посторонние звуки при поворотах и вибрации на рулевом колесе.

Старые опорные подшипники – главная причина нарушения в настройке углов развала колес. А вот старая опора амортизационной стойки провоцирует быстрый износ амортизаторов, рулевых и соединительных тяг, пружин и других деталей. Поэтому в целях безопасности проверку состояния стоек амортизатора и опорных подшипников необходимо производить регулярно.

Опорный подшипник передней стойки: устройство, виды, неисправности

У большинства начинающих водителей, массу вопросов вызывает строение подвески.

Связана это с тем, что она наиболее уязвима в наших реалиях и требует большего внимания специалистов. В принципе, система подвески в целом, понятна всем. А вот, особенности каждого отдельного элемента, могут вызывать вопросы. Что такое опорный подшипник (ОП), какое влияние он оказывает на стойку?

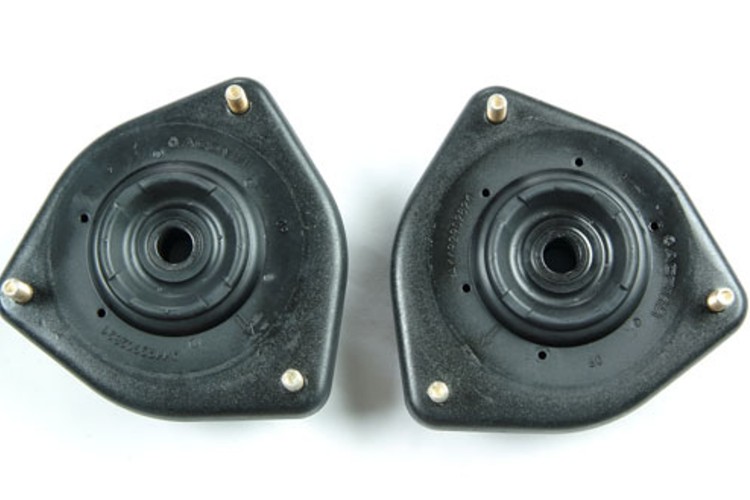

Опорный подшипник — слева новый, справа — старый

Главное, что нужно вспомнить – это функции амортизатора. В них можно отметить три основные:

• Обеспечение плавности хода.

• Удаление вибрации.

• Сглаживание ударов.

В общем, понятно, что стойка предназначена для контроля и управления автомобилем на дороге, чтобы его не «носило» и он уверенно держался на «плаву.

К ОП можно применить словосочетание, как верхняя опора амортизатора.

Где она устанавливается, наверняка, автомобилист слышал такое понятие, как «стакан»? Это опорная часть кузова автомобиля, куда прикручивается шток амортизатора.

Опорники в стойке

Имейте виду, что соединение не «мертвое», а через подшипник. То есть, на верхней части штока есть разделение, на «голый» вал с хромированным покрытием (который и взаимодействует с опорным подшипником) и часть с резьбой, где навинчивается стопорная гайка (в некоторых случаях, дополненная шпилькой), не дающая амортизатору «выпрыгнуть» при наезде на кочки и ухабы.

Помните, что неисправный подшипник, может привести к ухудшению управляемости машины.

Устройство

Чтобы вы понимали, классический опорный подшипник состоит из трех основных деталей:

• Верхняя пластина, зачастую там располагается крепежный элемент.

• Непосредственно сам подшипник.

Кстати, они бывают нескольких разновидностей.

• Третья часть – это основание этой чашки. Зачастую оно впрессовывается в верхнюю пластину вместе с подшипником.

Вариантом исполнения, если честно существует огромное множество. К примеру, выделяют такие «опорники», где помимо подшипника, в «теле» «чашки» впрессовывается, так называемая стопорная гайка или просто, определенной формы кусок метала, который приваривается к чашке сверху. У каждого производителя свои особенности, кто-то проще, может просто предусмотреть «выемку» под гайку, для удобного завинчивания.

Вы удивитесь, но на некоторых моделях машин, даже не предусмотрены гайки для крепления штока. Он упирается с помощью резиновой проставки в саму «чашу», на которой сверху находится специальная пластина, не дающая штоку «проваливаться» наверх. Популярность способа крайне мала, поэтому его встретить на современных машинах все сложней.

Разновидности ОП

Отличия подшипников будут описаны с помощью сложных технических нюансов, иначе простым языком, объяснить разницу очень сложно. Нужно знать принцип работы, его, так называемое «тело». Итак, различают такие виды опорных подшипников, устанавливаемых для амортизаторов:

1. Первый тип подразумевает встроенное внутреннее и внешнее кольцо. Такой тип не подразумевает наличия дополнительных прижимных колец, он имеет отдельные крепежные отверстия.

2. Второй тип, предусматривает наличие только внешнего кольца, разделяемого в одной точке. По мнению специалистов, такой тип наиболее устойчив к воздействию, достигается максимальная прочность и жесткость.

Виды опорных подшипников

3. Третий вид, подразумевает наличие отделяемого внутреннего кольца для вращения наружного. В таких модификациях, внутреннее «стопоры» отделяемые, а внешние служат одновременно «связным» звеном с корпусом.

4. Четвертый тип, наоборот, с отделяемым наружным, позволяющим вращаться внутреннему кольцу.

Помните, что ОП только похож на классического представителя «семейства», но, в целом, позволяет принимать такому устройству гораздо больше нагрузки, причем независимо от направления. Дело в том, что в обычных подшипниках (качения), как правило, применят шарики, здесь же ролики, цилиндрические «тела», размещающиеся друг к другу под прямым углом, перпендикулярно. Таким образом, они могут переносить гораздо больше нагрузки и с любого «направления».

Ресурс и причины неисправностей

Как понимаете, нет вечных деталей, поэтому и подшипники могут изнашиваться. Срок службы зависит от множества факторов, главным среди них, безусловно, числятся, манера вождения и состояние дорожного покрытия. Как правило, производители говорят о среднем «пробеге» в 70 000 км.

Неисправный опорный подшипник Rezzo. После 8 лет эксплуатации и 148 000 км пробега. Фото — drive2.ru

Среди главных причин выхода из строя, можно отметить:

• Езду по плохим дорогам.

• Попадание грязи, песка, влаги.

• Разрушение подшипника из-за серьезного наезда на яму, когда опора в принципе испытывает огромные потрясения.

• Не до конца вкрученные гайки, тоже могут приблизить ремонт.

• Плохое качество запчастей, тоже не редкость.

Здесь подшипник просто рассыпался

Как диагностировать неисправность?

Способов проверки не так много, по большому счету, их два, не считая полной разборки узла.

Первый способ подразумевает наличие обязательного помощника. Один должен раскачивать машину, а второй визуально осматривать подшипник, есть люфт или нет. Можно порулить, если люфт есть, он ощущается, для этого необходимо приложить к «чашке» руку.

Второй способ поможет, если люфт в ОП, реально есть и серьезный. Достаточно взяться за верхнюю часть «чашки», которая выступает, и покачать её в стороны.

Помните, что все манипуляции производятся только на ровной площадке, нет даже необходимости вывешивать колеса.

Стойка с новым опорником

Признаки неисправностей

1. Руль стал плохо вращаться.

2. Появился непонятный стук спереди.

3. Появление хруста, стука при движении по ровной поверхности.

4. «Разболтанность» автомобиля на дороге. То есть машину начинается немного «водить», хотя такие признаки могут свидетельствовать не только о проблемах с ОП.

Замена опорных подшипников: советы от специалистов СТО

Ваша конфиденциальность

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Всегда активно

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах. Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

Опорный подшипник виды неисправности и признаки выхода из строя

Конструкция подвески была названа в честь автора, Эрла Стила Макферсона, американского инженера, работавшего в General Motors и Ford. Первые серийные автомобили с такой подвеской появились в середине 1940-х годов. Подвеска Макферсона быстро завоевала популярность благодаря низкой стоимости производства, компактным размерам и небольшой массе. Она неоднократно дорабатывалась, но расположение ключевых элементов остается неизменным. Опорный подшипник является неотъемлемой частью большинства современных автомобилей.

Какую роль выполняет опорный подшипник

Опорный подшипник является связующим звеном между подвеской и кузовом автомобиля. Он располагается в верхней части стойки амортизатора между верхней чашкой амортизационной пружины и опорой. Данный узел отвечает за управляемость автомобиля, без него колеса бы просто не поворачивались. Поэтому опорные подшипники – это часть исключительно передней подвески. В задней, даже независимой, подвеске опорных подшипников нет. Другими словами, заднего опорного подшипника в автомобилях не бывает — только опора задней стойки.

Виды опорных подшипников:

• Со встроенным наружным или внутренним кольцом. При монтаже не требует прижимных фланцев, поскольку в его корпусе уже есть специальные отверстия.
• С отделяемым внутренним кольцом для вращения наружного. Наружное кольцо соединено с корпусом, что обеспечивает его максимальную точность вращения.
• С отделяемым наружным кольцом для вращения внутреннего. Обратный случай предыдущему, когда с корпусом соединено внутреннее кольцо. Используется в ситуациях, когда важна точность вращения внутреннего кольца.
• Одиночно-разделенный. Наружное кольцо разделено в одной точке, что обеспечивает жесткость и точность вращения наружного кольца.



Признаки выхода из строя опорного подшипника

Уже из названия ясно, что опорный подшипник испытывает значительные нагрузки. Его износу способствуют удары и попадание в них пыли и влаги, а также агрессивный стиль вождения. Стандартный ресурс опорного подшипника составляет 100 тысяч километров. Тяжелые условия эксплуатации, а именно к таким можно отнести наши дороги, могут сокращать срок службы опорного подшипника вдвое.

Важно. В российских непростых условиях эксплуатации рекомендуется проверять состояние опорных подшипников каждые 10 – 20 тысяч километров пробега.

Первыми признаками выхода опорного подшипника из строя должны стать характерный стук в кузов со стороны амортизаторов, вибрации и скрип под капотом при движении по неровной дороге. Еще один признак неисправности — подклинивание руля. Но на современных машинах с гидро- или электроусилителем, «поймать» подобное подклинивание очень трудно.

Основные методы диагностики опорных подшипников

Удобнее проверять состояние опорного подшипника вдвоем, поэтому пригласите помощника. Выявить неисправность можно у дома или в гараже. Подъемник или яма не понадобятся. Есть два способа проверки:

1.    Откройте капот. Положите руку на опору и попросите помощника повернуть руль. Признаками неисправности станут удары или щелчки. При необходимости можно послушать машину специальным автомобильным стетоскопом. Обычный медицинский стетоскоп тоже сгодится.

2.    Снимите крышку опоры и возьмитесь за шток. Попросите помощника упереться в крыло и покачать автомобиль из стороны в сторону. Если подшипник рассыпался или имеет люфт, шток будет двигаться. При этом неисправный опорник будет издавать стук.

Какие проблемы встречаются у опорных подшипников и их последствия

В процессе эксплуатации опорный подшипник испытывает огромные нагрузки. При агрессивном стиле вождения или регулярных поездках по разбитым проселочным дорогам опорные подшипники изнашиваются быстрее. Сепаратор разваливается, появляется вертикальный люфт.

Если в подшипнике нет защиты от пыли или защитные крышки утеряны, в узел попадает грязь, которая со временем превращается в абразивный материал. Под воздействием воды и соли смазка вымывается, подшипник ржавеет. Некоторые специалисты рекомендуют при покупке даже нового автомобиля первым делом дополнительно смазать опорный подшипник. Набивайте до отказа, смазки много не бывает!

Как и чем смазать опорный подшипник?

Из всего многообразия смазочных материалов для опорных подшипников используются пластичные смазки. Благодаря вязкой консистенции, их просто закладывать в горизонтальные и наклонные узлы. При выборе отдавайте предпочтение водостойким смазкам. Прекрасно подойдет проверенный и недорогой ЛИТОЛ-24. Если нет защитных крышек, то после того, как полностью забьете смазкой подшипник, покройте его дополнительным слоем. Тогда пыль и грязь будут ложиться на верхний слой смазки и не попадут в подшипник.



Как заменить опорный подшипник

В современных машинах неисправность опорного подшипника чаще «вылезает» при его полном разрушении. Чтобы не доводить до крайности, мы рекомендуем менять подшипник при любой переборке передней стойки или при замене пружины. Потом не придется лишний раз снимать и разбирать стойку, чтобы отдельно заменить опорный подшипник стойки.

Процесс замены опорного подшипника несложный, главное – снять и разобрать переднюю стойку. Для этого вам понадобится домкрат, стяжки для пружин, стандартный набор автомобильных инструментов и нормальные руки.







Порядок работ:

1. Ослабить гайки колеса, поднять автомобиль домкратом, снять колесо.
2. Отсоединить тормозной суппорт и тормозной диск, отсоединить поворотный кулак от рычага и стойки стабилизатора.
3. Отсоединить стойку и снять всю конструкцию в сборе.
4. Стянуть пружину стяжкой и разобрать стойку.
5. Заменить опорный подшипник, не забыв щедро смазать шток.
6. Проделать все манипуляции в обратном порядке.

Попутно внимательно осмотрите все элементы стойки. Очистите их от грязи и следов коррозии. Надо ли менять опорные подшипники попарно, единого мнения нет. Ведь выйти из строя может только один, например, из-за сильного удара. В любом случае, внимательно осмотреть состояние второй стойки лишим не будет.

Выводы

Опорный (упорный) подшипник – небольшой, но важный элемент передней стойки. Он отвечает за «поворачиваемость» колес, поэтому сзади опорных подшипников нет. Основные причины выхода подшипников из строя: плохие дороги и попадание в его корпус пыли и воды. Стук в районе передней опоры, подклинивание руля должны навести на мысль о проблеме с опорным подшипником. Проверить его состояние и заменить неисправный подшипник можно самостоятельно. Менять опорный подшипник надо целиком, для этого потребуется снять переднюю стойку.

Опорный подшипник передней стойки | RtiIvaz.ru

Опорный подшипник и его предназначение…

Приветствую автолюбитель в автоблоге RtiIvaz.ru! Сегодня речь пойдет об опорном подшипнике передней стойки и его предназначении на автомобиле.

Устройство

Разберем для начала его устройство…

Перед нами картинка упорного подшипника. В верхней его части расположены три шпильки для его крепления и одно центральное крепление через внутреннюю часть опоры.

Данное видео создано для разъяснения сути установки опорного подшипника, о назначении которого почему-то большинство автолюбителей забывают. Знают лишь о назначении амортизаторов и пружин, хотя опора является не менее важным элементом в подвеске автомобиля.

Видео

В данном видео рассмотрим где расположена опора, как она крепится и работает, в общем всю необходимую информацию о верхней опоре на моделях авто с подвеской МакФерсон.

Рассмотрим устройство и работу стойки МакФерсон на простом рисунке. Как видно из рисунка на видео стойка представляет собой трубу с наваренными опорными чашками для крепления пружины. Внутри находится картридж это резиновый амортизатор «кекс».

В нижней части стойки имеется крепление для связи опоры с поворотным кулаком. В верхней части стойки и устанавливается подшипник, служащий верхней опорой. Опора через амортизационную стойку соединяет брызговик кузова с подвеской.

В стакане брызговика имеются три отверстия, куда входят шпильки верхней опоры, на которые для крепления сверху наворачиваются гайки.

Благодаря шариковому подшипнику стойка МакФерсон вместе с кулаком может, вращаться в ту или другую сторону повторяя движение колеса. Следовательно, если бы верхняя опора не имела подшипника, то стойка, как и колесо с трудом могли бы поворачиваться влево или вправо.

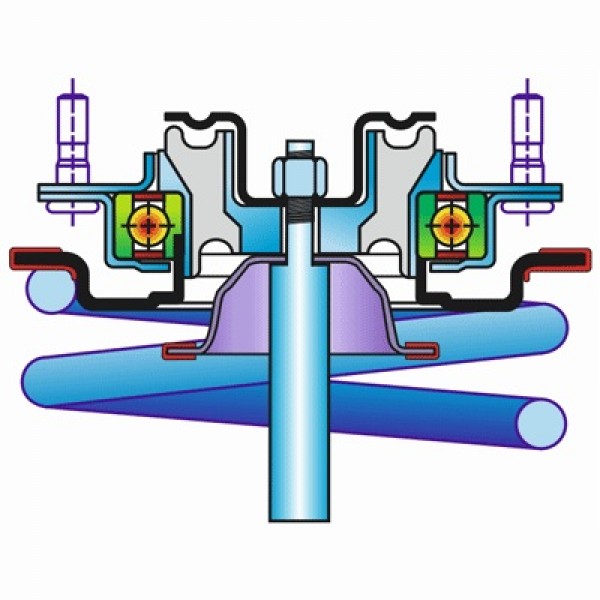

Теперь давайте рассмотрим опору в разрезе, чтобы лучше уяснить принцип его работы на автомобиле.

Опора состоит из трех частей…

Верхняя часть, где находятся три шпильки ее крепления и нижняя часть опоры. Внутри находится сам опорный шариковый подшипник.

Через внутреннюю обойму шарикового подшипника проходит шток амортизатора, на конце которого имеется резьба для крепления штока. На выступающую часть штока наворачивается гайка, закручивающаяся предписанным моментом.

Схема сборки стоек а/м Калина

Схема сборки стоек а/м Гранта

На видео выше (см. картины) показаны:

• Крепление верхней части стойки к стакану брызговика кузова;

• Сама стойка в разобранном виде с пружиной и верхней опорой;

• Опорный подшипник (бывают несколько видов).

Предназначение опорного подшипника…

Верхняя опора служит для сглаживания нагрузок, идущих от колес через амортизатор на кузов автомобиля и их равномерного распределения.

Износ опорного подшипника

По мере эксплуатации опорный подшипник изнашивается и скрежет, скрип, подстукивание и самое опасное, это когда появляется люфт. Все это отражается на состоянии самой стойки и всего колесного узла.

Так если поднять автомобиль на подъемнике и подвигать колесом по сторонам, вправо/влево, то будет заметен большой свободный ход всего узла, что подскажет нам, что опорный подшипник требует замены.

Если же посмотреть при этом сверху, где крепится шток амортизатора, то будет заметно его движение из стороны в сторону. Также можно приложить руку к верхней части амортизатора, где находится гайка крепления штока. В этом месте люфт отчетливо ощущается.

При износе шариков подшипника возрастает нагрузка на элементы передней подвески, ухудшается управляемость автомобиля. Следовательно, все это отрицательно сказывается на общей безопасности движения.

Замена опоры стойки

Для замены опорного подшипника стойку необходимо снять с автомобиля, разобрать, предварительно сжав пружину специальными стяжками. Снимается неисправная опора, устанавливается новая, затягивается гайка крепления штока, снимаются стяжки и стойка устанавливается на автомобиль.

После замены опор автомобиль рекомендуется проверить на стенде сход-развал, для проверки углов установки колес.

Все на этом, пишите комментарии. Удачи Вам, дорогие читатели блога RtiIvaz.ru и до скорых встреч!

Читайте еще:

Замена опоры двигателя Лада

Популярные статьи:

Опора стойки амортизатора признаки износа в движении. Как проверить опорный подшипник на ВАЗ самостоятельно Опора передней стойки амортизатора, если подшипник в хорошем состоянии, можно ли сделать ремонт опоры амортизаторной стойки

Что указывает на неисправность

Далеко не всегда нужна сложная диагностика и визит на СТО, чтобы понять — опорному подшипнику пришел конец.

По сути, здесь есть два основных показателя поломки или, по меньшей мере, неудовлетворительного состояния устройства, которое требует обязательной замены в ближайшее время.

На многих машинах появляется стук. Но это актуально не для всех автомобилей, поскольку стук в стойках может отсутствовать из-за конструктивных особенностей

Потому чаще автомобилисты обращают внимание на изменения поведения рулевого управления. Машиной рулить сложнее, постоянно нужно подруливать, если вы едете по прямой

Причем когда уводит в ту или иную сторону, можно понять, с какой именно стойкой проблемы.

Причины поломки

Про признаки все предельно ясно. Но нужно знать, почему возникает такая неисправность, и попытаться предотвратить преждевременный износ опорного подшипника на передних стойках в будущем.

• Естественные разрушительные процессы. У каждого ОП есть свой ресурс, который обычно вырабатывается через 80-100 тысяч километров пробега. Иногда, если условия эксплуатации трудные, износ происходит быстрее. Потому лучше каждые 20 тысяч км проверять состояние ОП.
• Агрессивное вождение. Если вы любите гонять, резко входить в повороты и буквально насиловать свою машину, чего я категорически не одобряю, тогда ваш ОП и близко не продержится 100 тысяч км. Подобное пилотирование ускоряет процесс износа в разы.

.

• Сомнительное качество подшипника. Многие автовладельцы пытаются сэкономить, покупая дешевые детали. Но служат они мало, могут подвести в самый неподходящий момент. Потому, дорогие автовладельцы, не экономьте на столь важных вещах.
• Условия эксплуатации. Вы можете ездить предельно аккуратно, но при регулярной езде по разбитым дорогам, бездорожью и прочих не самых приятных для машины условиях, ОП быстрее выработается.
• Смазка. Она может иметь плохое качество, потому не упрощает работу подшипника в должной мере. Плюс некоторые смазки чувствительны к низким температурам. Покупая и закладывая смазку, убедитесь, что она качественная и сможет выдержать предстоящие нагрузки, а также условия эксплуатации.

Что такое опорный подшипник и для чего он нужен

Чтобы понять, что такое опорный подшипник и какую роль он играет в подвеске, необходимо понять, как работает сама подвеска, в данном случае передняя. Например, на всем вам известной «десятке», то есть , используется независимая передняя подвеска, в ее состав входят гидравлические стойки и пружины.

Причины отказа подшипника тяги

Если на транспортном средстве неисправна или изношена, это может оказать давление на коленчатый вал. Давление влияет на упорный подшипник, заставляя его в противоположном направлении. Это предотвращает надлежащую переноску нагрузки. Загрязнение грязи также может привести к сбою подшипника. Другие причины включают несоосность, плохое покрытие поверхности коленчатого вала и перегрузку. Когда дело доходит до перегрузки, это может быть связано с чрезмерным давлением гидротрансформатора, езде на педаль сцепления и сбоем в сборе на переднем жестком диске.

Передние стойки как вы знаете, необходимы для того чтобы гасить колебания, которые возникают в пружинах во время движения автомобиля. Нижняя часть стойки крепится в поворотном кулаке, а верхняя – к кузову машины.

Правильная сборка упорных подшипников обеспечивает выравнивание конических и опорных торцевых поверхностей. Затяните болты основной крышки и убедитесь, что главный колпачок обращен к задней части двигателя. Вставьте коленчатый вал вперед в блок, чтобы обеспечить выравнивание. Затяните болты основной крышки, удерживая в этом положении коленчатый вал. Наконец, заверните затяжку. Обязательно затяните болты до 10-15 футов.

Начните поиск, просмотрев любую страницу для панели поиска, а затем введите «упорный подшипник», чтобы получить список доступных коленчатых валов. Те, кто ищет этот тип подшипников, могут также искать «часть коленчатого вала» или «упорный подшипник полумесяца». Присмотритесь к описаниям предметов и фотографиям, чтобы убедиться, что подшипник является правильным для вашего автомобиля. Помните о размерах и требованиях к транспортному средству, чтобы сделать лучший выбор.

Принято считать частью амортизатора, он необходим для подвижного соединения стойки амортизатора с кузовом автомобиля. Само название этой детали – опорный подшипник, уже говорит о его прямом предназначении, то есть он является своего рода опорой для стойки переднего амортизатора. Расположен «опорник» в точке соединения стойки к кузову автомобиля. В таком месте опорный подшипник подвергается большим осевым нагрузкам, однако тем самым он предотвращает неисправность других более важных и дорогих деталей, таких как амортизаторные стойки.

Пружинные подшипники опорных стоек являются частью пружинного демпфирования системы, действующими в качестве интерфейса между пружинной стойкой и кузовом автомобиля. Как важный элемент конструкции подвески оси, они способствуют оптимальному контакту между шинами и дорожной поверхностью и повышают комфорт за счет изоляции шума шины и шума дороги от кузова автомобиля.

Они также должны облегчать точное вращение пружины на передней оси вокруг продольной оси. Где области применения обеспокоены, проводится различие между опорными подшипниками амортизационной стойкой для передней оси и те, для задней оси. Поскольку требования этих областей применения не являются теми же, амортизационной стойкой подшипников опорных для передней оси спроектированы и построены по-разному для тех, для задней оси.

Признаки неисправности опорного подшипника

Основным признаком поломки, который должен насторожить водителя, является стук в области передних левого или правого лонжеронов. На самом деле источниками стука и скрипа могут быть и другие детали подвески, однако начать проверку нужно именно с “опорника”.

Особенно характерно неприятные звуки проявляются при езде по неровной дороге, по ямам, на резких поворотах, при значительной загруженности машины. То есть, в условиях критической эксплуатации подвески. Кроме этого, водитель наверняка субъективно почувствует снижение управляемости машины. Рулевое управление не так быстро откликается на его действия, появляется некая инерционность. Также машина начинает “рыскать” по дороге.

Многие производители предусматривают ресурс работы опорных подшипников — 100 тыс км, но из-за сложных условий эксплуатации (в частности плохого состояния дорог) они потребуют замены уже после 50 тыс. пробега, а если подвело качество узла, то не редко и через 10 000 км.

Как проверить опорный подшипник

Далее рассмотрим вопрос о том, как определить неисправность опорного подшипника своими руками по характерному признаку. Сделать это достаточно просто. Чтобы распознать как стучать опорные подшипники, существует три метода проверки “опорника” в домашних условиях:

1. Необходимо снять защитные колпаки и прижать верхний элемент штока передней стойки пальцами. После этого раскачать машину из стороны в сторону за крыло (сначала в продольном, а затем в поперечном направлении). Если подшипник неисправен — вы услышите знакомый стук, который слышали при движении машины по неровной дороге. При этом кузов машины будет раскачиваться, а стойка либо стоять на месте, либо двигаться с меньшей амплитудой.
2. Положите руку на виток передней амортизационной пружины и попросите кого-нибудь сесть за руль и покрутить руль из стороны в сторону. Если подшипник изношен — вы услышите металлический стук и ощутите рукой отдачу.
3. Можно ориентироваться на звук. Проедьтесь на машине по неровной дороге, в том числе по “лежачим полицейским”. При значительной нагрузке на систему подвески (резкие повороты, в том числе на большой скорости, переезд кочек и ям, резкой торможение) из передних колесных арок будет слышен металлический стук опорных подшипников. Вы также ощутите, что управляемость машины ухудшилась.

Вне зависимости от состояния опорных подшипников рекомендуется выполнять проверку их состояния через каждые 15…20 тысяч километров пробега.

Проверка “опорников” на ВАЗах

Как стучат опорные подшипники

Для продления строка службы данного подшипника очень часто, если это позволяет конструкция, автомастера промывают и меняют смазку. В случае, если деталь частично или полностью вышла из строя, то ремонт опорного подшипника не производят, а делают его замену. В связи с этим возникает логичный вопрос — какие опорные подшипники лучше приобрести и поставить?

Ремонт опорного подшипника Ford Mondeo

Подробная фото-инструкция по самостоятельном восстановлении работоспособности опорного подшипника Форд Мондео. Ремонт опорного подшипника стойки амортизатора Ford Mondeo своими рукамиПодробнее

Амортизатор (амортизаторы автомобиля)

Амортизатор обеспечивает безопасность и комфорт при движении поглощая удары, толчки, колебания подвижных элементов подвески

Поэтому важно своевременно устранять проблемы амортизаторов, — правильно обслуживать и своевременно менять.Подробнее.

Проверка амортизаторов автомобиля

В этом видео показываются последствия неисправных амортизаторов, а также описываются популярные способы проверки: покачивание, поведение на дороге, на что смотреть при визуальной диагностикеПодробнее

Причины поломки

Основными причинами неисправности опорных подшипников являются пыль и вода, проникающие вовнутрь, отсутствие там смазки, а также не редко, из-за сильного удара в стойку. Об этих и других причинах вызывающих неисправность опорного подшипника подробнее:

• Естественный износ детали. К сожалению, качество отечественных дорог оставляет желать лучшего. Поэтому при эксплуатации машины будьте готовы к тому, что подшипники будут подвергаться большему износу, чем об этом заявляет их производитель.
• Попадание внутрь механизма песка и грязи. Дело в том, что опорный подшипник представляет собой разновидность подшипника качения, и в нем конструктивно не предусмотрена защита от упомянутых вредных факторов.
• Резкий стиль вождения и несоблюдение скоростного режима. Проезд по плохим дорогам на большой скорости приводит к чрезмерному износу не только опорного подшипника, но и других элементов подвески машины.
• Низкое качество детали или брак. Особенно это касается подшипников отечественного производства, в частности, для автомобилей ВАЗ.

Устройство передней опоры

Замена передних опорных подшипников

Чтоб избежать серьезных поломок в системах автомобиля, следует уделять внимание малейшему стуку или скрипу под капотом. Если упорно игнорировать, казалось бы, незначительные признаки неисправностей, то серьезных проблем не избежать

В частности – это стук при повороте руля. Он может говорить о неисправном верхнем опорном подшипнике передней стойки. Сам опорник поменять довольно просто, да и серьезными затратами данный процесс сопровождаться не будет. Но если вовремя не обратить внимание на поломку, она приведет к более серьезным последствиям.

Опорный подшипник передней стойки – это важная деталь подвески автомобиля. К сожалению, большинство водителей исправности систем подвески уделяют минимум внимания. А зря, учитывая состояние отечественных дорог и, порой, низкое качество деталей, которые устанавливаются на современные автомобили. А ведь именно подвеска отвечает за управляемость автомобилем и безопасность на дороге.

Ее обслуживание усложняется многообразием деталей, и все они выполняют свои функции: кронштейны, пружины, амортизаторы и так далее. В данной статье речь будет идти именно про опорные подшипники передней стойки, так как эти детали подвергаются повышенному износу и часто выходят из строя.

Виды опорных подшипников

Существует несколько наиболее популярных видов подшипников, используемых в современных автомобилях. К ним относятся:

• подшипник со встроенным кольцом. Такое устройство опорного подшипника передней стойки считается наиболее удобным в установке. Встроенное кольцо может быть внешним или внутренним. Главная особенность данного вида подшипников – наличие специальных отверстий для монтажа. Для его установки не требуется применение прижимных фланцев. Подшипник обеспечивает вращение деталей при помощи как внутреннего, так внешнего кольца;
• с внешним отделяемым кольцом. Внутреннее кольцо обеспечивает соединение с корпусом автомобиля;
• с отделяемым внутренним кольцом;
• одиночно разделенный. Этот вид подшипников практически не отличается от всех остальных, но его особенность состоит в том, что сделан из более прочных материалов.

Популярные вопросы

Установка пыльника внутреннего шруса

Размещено: 18.06.2014Меняли на прошлой неделе внутренний пыльник у брата, на его пыжике. Не самая простая процедура, но ничего особенно сложного нет. Сняли полуось, сняли наружный шрус и его пыльник, и потом стянули вн…

Подробнее

Ремонт датчика давления масла

Размещено: 08.06.2014Замена датчика давления масла — наверняка одно из самих не сложных занятый. И не только в плане не высокой сложности самого процесса, да и в небольших затратах времени.
Главное выяснить в чем при…

Подробнее

Установка задних стоек

Размещено: 30.11.2014У меня ВАЗ 2109, меняю стойки сам когда есть время, несложно, хотя первый раз тоже попотел здорово. В общем начать нужно с ослабления гайки, она крепит верхнюю опору стойки, находится в стакане к…

Подробнее

Снятие заднего крыла

Размещено: 20.07.2015Друзья, спешу поделиться с вами моим опытом, как снимать заднее крыло. Прочитав данное сообщение, вы может быть удивитесь и не поверите, что это возможно сделать своими руками. Советую вам сэкономи…

Подробнее

Ремонт защиты двигателя

Размещено: 02. 12.2014Купил семи годовалую тойоту короллу. При детальном рассмотрении заметил отсутствие защиты картера, стоял пластиковый пыльник, покупке конечно это не помешало. Езжу я аккуратно, не лихачу, тем не ме…

Подробнее

Заменить датчик кислорода

Размещено: 25.11.2014Встречался с подобного рода проблемой около полугода назад еще и в очень неподходящий момент. Ехали к теще на дачу, у не был день рождения. Машина вела себе немного странно. Приехали я не кстати за…

Подробнее

Ремонт передних стоек

Размещено: 16.06.2014Если есть голова на плечах и руки откуда надо растут, то можно и самостоятельно попробовать поменять передние стойки. Лично у меня такая необходимость возникла, когда в автосалоне озвучили стоимост…

Подробнее

Снять заднее сиденье

Размещено: 19.07.2015Снятие заднего сиденья, я производил на автомобиле «Toyota Crown». Нижняя часть сиденья, как известно, снимается достаточно просто, благодаря защелковым креплениям. А вот с верхней частью, все же, …

Подробнее

Ремонт ремня генератора

Размещено: 01.05.2016Покажите пожалуста как одеть ремень генератора на Авто Джили эмгранд

Подробнее

Как поменять водяной насос

Размещено: 25.11.2014Замену водяного насоса в этом году делал впервые. И сам. Сначала отсоединил клеммы аккумулятора, из системы охлаждения слил охлаждающую жидкость, потом поршень первого цилиндра установил в нужное п…

Подробнее

Как выявить неисправность опорных подшипников передней стойки

Признаки, которые могут проявляться при износе опорников, не обязательно свидетельствуют именно об этой неисправности. Они являются характерными и при других поломках. Потому прежде, чем приступить к замене данной детали, нужно провести диагностику неисправности подшипника. Она заключается в следующем:

• глушим автомобиль, ставим его на ручник или устанавливаем упоры;
• открываем капот;
• снимаем крышку «стакана», находящуюся на подшипнике ступицы;
• надавливаем ладонью на опорник и просим напарника раскачать машину в разные стороны. При этом слойка не должна «гулять».

Здесь все просто. Если при раскачивании слышен явный стук или скрип, значит подшипник нужно срочно менять.

Функция опорных подшипников передней стойки

Как можно судить из названия, деталь выполняет опорную функцию. Она является соединительным элементом между передней стойкой гидравлического амортизатора и корпусом автомобиля. Это – вариант подшипника качения. На деталь возлагаются значительные осевые нагрузки, потому выполнена она из высокопрочных сплавов. А при дорожных условиях, в которых приходится передвигаться современным автомобилям, деталь изнашивается намного быстрее, чем хотелось бы. Потому проверять ее следует каждые 20 тыс. км. пробега. Чем хуже качество дорог, по которым приходится ездить, тем чаще нужно производить проверку.

Чтоб было понятней, где именно находится деталь, и какую функцию она выполняет, нужно вспомнить, как устроена передняя подвеска автомобиля. Для примера возьмем автомобиль ВАЗ-2110. Он имеет независимую подвеску с гидравлическим типом стоек. Такой же укомплектованы большинство современных авто. Конструкция передней стойки эффективно гасит колебания, возникающие при движении пружины амортизатора.

Здесь особое внимание следует уделить креплению самой стойки. Внизу она соединяется с поворотным кулачком

А вверху – непосредственно с кузовом. Подвижное крепление и обеспечивается подшипником передней стойки.

Chevrolet Lacetti ВСЕ СДЕЛАНО Бортжурнал Замена подшипников и опор передних амортизационых стоек

Я СДЕЛАЛ ЭТО! Да я это сделал, я избавился от грохота в передней подвеске. Лично в моем случае виной всему оказались опора и подшипник передних амортизаторов. Сразу скажу что дело это совсем не трудное, на все про все у меня ушло 1,5-2 часа неспешной работы, с учетом того что делал все первый раз. Больше всего времени заняло стягивание пружины. Оговорюсь сразу, что зазор между чашкой опоры и кузовом у меня не ушел совсем. Он уменьшился, но остался. Описанный мной процесс замены так же полностью аналогичен процессу замены стойки целиком.

Вот такой зазор у меня был

Откручиваем Кривым накидным ключом верхнюю гайку на 19 (у других в описании она почему то на 17). Скажу сразу что правая стойка сдалась сама, а на левой пришлось таки шток придерживать ключом на 9

Дальше видим такую картину и сравнение глубины старой опоры и новой. Уже видно что старая просела

Дальше лезем вниз и сняв колесо видим что нам надо открутить: 1) ключом на 14 откручиваем гайку крепления стойки стабилизатора к амортизационной стойке 2) двумя ключами на 17 откручиваем гайку и болт крепления стойки 3) вытаскиваем из паза АБС шланг 4) вытаскиваем скобу и убираем тормозной шланг

Вытаскиваем просто стойку и вот она красавица уже со стяжками передо мной

Дальше надо стянуть до такого состояния, чтоб выглядывало вот так

Если сделать меньше и послушать умников которые будут вам кричать «Да гайкой потом притянешь», может получиться что подшипник встанет немного вкось, не плотно прижмется и будет люфт который быстро приведет к лишним звукам в ходовке. Надеваем подшипник, у нас еще немного осталось паза на штоке чтоб плотно посадить опору

Все это дело затягиваем гайкой. Кстати затянуть через чур у вас не получится, затянется как раз то тех пор на сколько хватит толщины подшипника и опоры.

Ставим стойку в обратном порядке))) а вот такой зазор у меня стал после замены опор

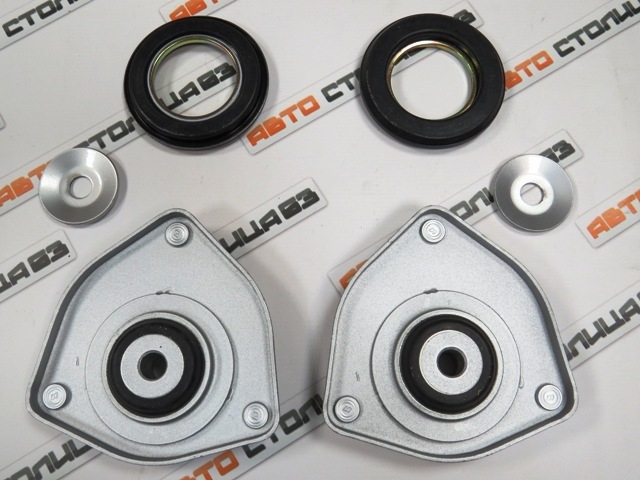

Это пример старой и новой опоры

Впечатления от проделанной работы:+1000 к самооценке+ 200 к управлению+ 200 к тишине передней подвеске+150 к посторонним звуком (теперь я стал слышать много других звуков)

Спасибо за внимание, Задавайте вопросы и не забывайте ставить «Нравится»

Как определить неисправность опорного подшипника

Определить неисправность ОП очень просто. Нужно открыть капот, взяться рукой за стойку амортизатора в месте ее крепления кузова и резко покачать из стороны в сторону. Если в подшипнике есть люфт или он рассыпался, стойка будет двигаться с характерными щелчками. Можно сделать наоборот – взяться за крыло и раскачивать машину в бок. Тогда при неисправном ОП кузов будет двигаться, а стойка останется почти без движения. Все движения должны сопровождаться стуками в районе дефекта.

Симптомы дефектного купольного подшипника

Поэтому тем более важно уметь распознавать симптомы, которые происходят по-другому. Если, например, рулевое управление в кабине слышимо треснуто, хрустит и перегибается, когда он постучал, первый признак сломанного, выбитого или даже сломанного купольного подшипника

Этот вид шума можно также увидеть при входе и выходе из автомобиля или при погрузке и разгрузке. Еще более ясно, что дефект возникает на стойке или на купольном подшипнике, когда автомобиль перемещается по наземным валам, краям или через бриджи.

Замена опорного подшипника

Для замены ОП потребуется домкрат, автомобильный инструмент и стяжки для пружин. Порядок разборки:

1. Ослабляем гайки колеса.
2. Ставим домкрат и поднимаем автомобиль домкратом (необходимо подстраховаться – подложить упоры под заднее колесо)
3. Снимаем колесо.
4. Отсоединяем тормозной суппорт и отводим его в сторону, тормозной шланг отсоединять не нужно.
5. Освобождаем снизу поворотный кулак от рычага и стойки стабилизатора.
6. Отворачиваем сверху крепление стойки амортизатора к лонжерону и снимаем амортизатор с пружиной и поворотным кулаком – всю конструкцию в сборе.
7. Стяжками стягиваем пружины и разбираем амортизаторную стойку.
8. Меняем опорный подшипник и собираем все в обратном порядке.

Есть один хитрый способ, при котором стяжки не потребуются для замены ОП. Пока колесо не снято, нужно в первую очередь отсоединить гайку крепления штока амортизатора. Но для замены подобным методом не мешало бы иметь небольшой опыт в ремонте ходовой части автомобилей.

Даже без рулевого управления можно услышать поразительные, грохочущие или шумные звуки. Поскольку куполообразный подшипник контактирует с различными компонентами шасси, повреждение также может находиться в другом месте. Хотя шум, вызванный сломанной колыбелью, неплохой. Особенно, когда вы едете по неровности, как булыжник или крышка люка. Если вы не уверены, действительно ли звук приходит из купола или из другой части, рекомендуется экспертная оценка.

Что может случиться, если возникает дефект?

Поврежденная клетка может иметь дорогостоящие и опасные последствия. Модифицированное поведение вождения, снижение комфорта вождения и неточное или губчатое рулевое управление — только непосредственно заметные эффекты. Еще более серьезными являются последствия для автомобиля и, следовательно, для домашнего фонда. В случае отклоненного или сломанного купольного подшипника пружинные распорки и амортизаторы также должны выполнять свои задачи демпфирования, подшипников и регулировки. Это приводит к увеличению износа этих деталей.

В целом, работа по замене опорного подшипника не представляет большой сложности, необходимы только нормальные руки и инструмент.

Как заменить опоры самостоятельно

Для демонтажа и установки опоры не требуется яма или эстакада. Все работы можно произвести с помощью домкрата и напарника. Последовательность их описана ниже:

1. Откручиваем верхний шток с помощью двух ключей.
2. Поддомкрачиваем авто. Нижняя часть опоры выводится из чаши, затем снимается.
3. После снятия посадочное место опоры хорошенько очищаем от грязи и коррозии, обрабатываем преобразователем ржавчины и подкрашиваем.
4. Собираем стойку и устанавливаем на место.
5. Крепим стойку на нижнем рычаге.
6. Поднимаем кузов на домкрате так, чтобы колесо осталось на земле.
7. Устанавливаем опору.
8. Помощник медленно опускает домкрат.
9. Постепенно выравниваем положение штока в опоре.
10. После установки штока закручиваем гайки опоры, учитывая значение момента затяжки, указанного в инструкции (используем динамометрический ключ).
11. Завершением ремонта служит пробная поездка по пустой дороге (не стоит выезжать на городские улицы, пока нет уверенности в исправности рулевого управления).

Если сама опора не имеет нареканий, но подшипник отработал своё, можно заняться исключительно его заменой. Для этого проводим демонтаж стойки и опоры. Извлекаем подшипник. Явные признаки для замены:

• неравномерный износ шариков;
• задиры на обойме;
• разрушенные сальники.

Сам подшипник легко разбирается на составляющие, но менять его нужно целиком. Эта запчасть стоит недорого, а ответственность на ней слишком большая, чтобы ремонтировать её кустарно.

Замена

Замена передних опорных подшипников производится довольно просто. Главное найти действительно качественную деталь, ведь не все производители могут предоставить опорники с высокой степенью износостойкости. Итак, вооружаемся следующими инструментами:

• накидной ключ;
• головка для разборки стоек;
• свечная головка под трещотку;
• ключ для гайки штока;
• сжиматели пружин.

И, конечно, непосредственно сам опорник. Процедуру замены будем производить следующим образом:

1. Домкратим и снимаем колесо.
2. Снимаем две гайки, крепящие переднюю стойку к ступице.
3. Со штока амортизатора откручиваем гайку, при этом удерживая его шестигранником.
4. Извлекаем стойку.
5. Сжимаем пружину, снимает опорный подшипник.
6. Снова зажимаем шестигранником шток и откручиваем гайку.
7. Снимаем подшипник, устанавливаем новый и повторяем все действия, только в обратной последовательности.

Причиной стука во время поворотов могут быть неисправности рулевой рейки, рулевого вала или рулевого кардана. Потому после замены опорника проблема может и не исчезнуть. В этом случае следует проверить все вышеперечисленные системы.

Видео по замене опорника:

Подробнее о подшипниках

Подшипник верхней опоры переднего амортизатора является разновидностью подшипников качения. Его основное отличие в том, что его наружное кольцо значительно толще. Чтобы принимать нагрузки с разных направлений, в нём есть ролики цилиндрической формы, которые расположены перпендикулярно друг к другу, или шарики. Каждый отделён сепаратором.

Сепаратор — это отличительная деталь подшипников качения. Он представляет собой металлическое кольцо с дырками круглой формы. Благодаря ему увеличивается скорость вращения подшипника, поступает большее количество смазки к роликам. Функция сепаратора заключается лишь в удерживании тех самых роликов (или шариков), и больше никакую нагрузку он на себе не несёт.

В автомобилях применяют четыре вида подшипников: подшипник со встроенным кольцом, с отделяемым внутренним, с отделяемым внешним и подшипник опоры переднего амортизатора одиночно-разделённого типа.

Как работает опорный подшипник передней стойки видео

07.11.2015 111

Опорный подшипник (в простонародье «опорник») – это подвид, который относится к подшипникам качения. Этот вид подшипников нашел широкое применение на современных авто, за счет простоты установки, способности выдерживать высокие нагрузки, и прекрасным эксплуатационным характеристикам.

«Опорник» располагается под капотом, в верхней точке «стакана» кузова, в котором установлена амортизационная стойка. Опорный подшипник призван соединять кузов и амортизаторы, благодаря «опорнику» вес автомобиля передается на колеса, которые вращаются. Этот элемент ходовой части весьма важен, без него об управляемости и комфортной езде не могло бы быть и речи.

От обычного подшипника, опорный отличает — толстое наружное кольцо (обойма). Такая конструктивная особенность объясняется необходимостью выдерживать серьезные нагрузки и удар, которые поступают от колес.

Неисправности опорного подшипника — причины

Как правило, основной причиной неисправности «опорника» является грязь и песок, которые попадают во внутрь детали. Также нередки случаи, когда опорный подшипник выходил из строя по причине неисправности амортизатора или в результате сильного удара при езде по неровностям. В таком случае «смерть опорника» может наступить даже при исправной стойке, т. к. даже исправный амортизатор и пружина имеют свой предел, и если удар сильный, то пружина и амортизатор не могут погасить его, в итоге страдает «опорник», на который передается этот удар.

Как понять, что опорный подшипник неисправен?

• Неисправный подшипник выдаст себя скрипом и стуком, который доносится из арок и появляется каждый раз, когда вы проезжаете неровные участки дороги, например, такие как «лежачий полицейский».
• Ухудшается маневренность автомобиля, управление становится не четким, машина начинает «рыскать» по дороге.

Как проверить опорный подшипник?

1. Прежде всего необходимо снять защитный колпак, он может быть пластиковым или резиновым.
2. Пальцами необходимо прижать верхний элемент штока стойки.
3. Используя усилие руки, попытайтесь раскачать машину за крыло (это также может сделать помощник) с той стороны, с которой установлен опорный подшипник. Если опорный подшипник изношен, рукой вы ощутите люфт или стук.

Второй способ проверки опорного подшипника

1. Посадите за руль друга и попросите его повернуть руль, а сами, положа руку на виток пружины, попытайтесь почувствовать нет ли металлического щелчка, который будет отдаваться в руку по пружине.

Как проверить опорный подшипник — третий способ

1. Выберите участок дороги, на котором нет машин.
2. Сделайте небольшой тест: остановитесь полностью, затем троньтесь с места, поворачивайте руль, резко затормозите.
3. Если опорный подшипник неисправен, в районе передних колес вы услышите похрустывание или неметаллический скрип или скрежет. Когда появится этот скрип, вы почувствуете, как руль постепенно уходит в сторону, в зависимости от того, какой из «опорников» неисправен.

Следует понимать, что проверку опорного подшипника следует выполнять не только в случае подозрения на его неисправность, проверку «опорника» рекомендуется выполнять не реже чем раз в 15-20 тис. км. пробега. Сделать это можно как самостоятельно, так и на СТО на специальном диагностическом стенде.

Элементы подвески современного автомобиля включают в себя множество разнообразных деталей – пружины, амортизаторы, рычаги и кронштейны, подшипники и т.д. У каждой из них свое назначение, но только исправное состояние всех узлов подвески создает условия для безопасного движения автомобиля. Все они могут служить, при сильном износе, источниками посторонних звуков — стуков, скрипов и т.д. Одним из таких элементов, непосредственно влияющих на поворачиваемость автомобиля, является опорный подшипник переднего амортизатора.

Для чего нужен опорный подшипник?

Для понимания роли опорного подшипника в конструкции машины, придется немного затронуть подвеску и ее устройство, в частности речь пойдет о передней. У того же самого ВАЗ 2110 независимая передняя подвеска, в ней используются гидравлические стойки. Как выглядит одна из них, можно увидеть на фото

Назначение такой передней стойки – в составе амортизатора гасить колебания, возникающие при движении в пружине подвески, и обеспечивать надежность ее работы. Нижний конец стойки крепится к поворотному кулачку, а верхний – к корпусу автомобиля. Как это выглядит, схематично показано на фото ниже

Любые опорные подшипники, являющиеся частью стойки переднего амортизатора, представляют по своей конструкции вариант подшипника качения. Если попытаться определить, для чего нужен в составе стойки переднего амортизатора опорный подшипник, то сформулировать его предназначение можно так – обеспечение подвижного соединения амортизатора с кузовом машины.

Как устроен и как выглядит опорный подшипник

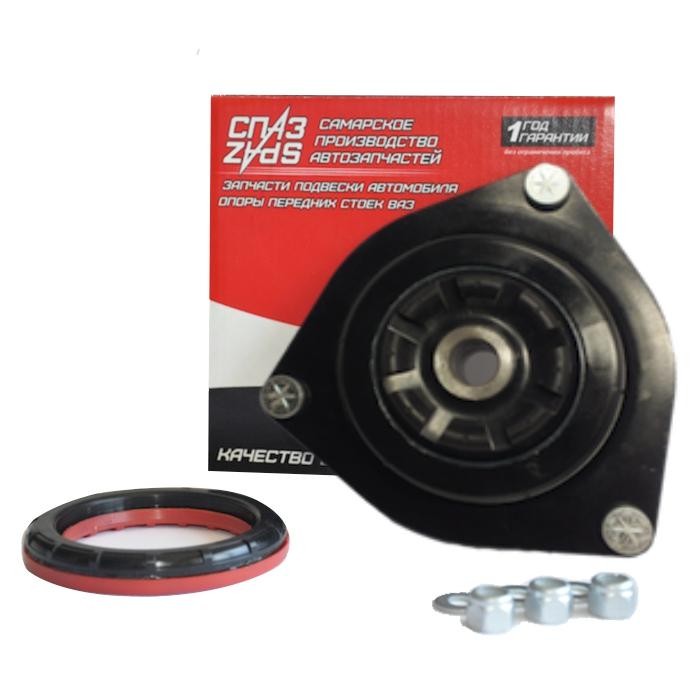

Как выглядит сам опорный подшипник, видно на приведенном фото

Существуют и применяются в автомобиле, в том числе и на ВАЗ 2110, несколько их разнообразных видов. Следует отметить, что опорный подшипник может быть:

1. Со встроенным кольцом (наружным или внутренним). При его установке не требуется использование прижимных фланцев, такое конструктивное исполнение предусматривает установочные отверстия. Подобный подшипник может использоваться для вращения деталей, как с помощью наружного, так и внутреннего кольца, и его фото приведено ниже:
2. С отделяемым внешним кольцом (фото ниже). При такой конструкции внутреннее кольцо соединено с корпусом, а внешнее отделяется.
3. С отделяемым внутренним кольцом (показано на фото)
4. Одиночно-разделенный подшипник (см. фото). Его характеристики совпадают с приведенными выше, но кольцо имеет большую жесткость.

Здесь необходимо провести небольшое уточнение. Само название – опорный подшипник говорит о том, что он выступает в качестве некоей опоры, на ВАЗ 2110, да и на любой стойке переднего амортизатора он находится непосредственно в месте присоединения к корпусу машины. Такое его расположение предполагает, что опорник способен выдерживать осевые нагрузки, а не радиальные.

Как проверить опорный подшипник стойки

Сдерживая отбой переднего амортизатора, опорный подшипник испытывает значительные воздействия, так что необходимо следить за его техническим состоянием. Признаком неисправности опорного подшипника переднего амортизатора является стук, возникающий при повороте руля или преодолении небольшого препятствия. Как правило, желательно проверить, в каком состоянии находится опорный подшипник, например на ВАЗ 2110, да и любой другой машине, не менее чем через двадцать тысяч пробега.

Вопросов, из-за чего происходит износ амортизатора и почему стучит подшипник, как правило не возникает, основной проблемой бывает поиск новых деталей на замену. Дело в том, что опорники производят несколько изготовителей, но, по отзывам автолюбителей, у многих из них качество не самое лучшее.

Изношенный опорник, кроме того, что стучит, приводит к нарушениям в настройке развала-схождения колес, и это в конечном итоге сказывается на безопасности движения, а также провоцирует ускоренный износ стойки амортизатора.
У водителей, упорно не желающих слышать стук и проверить исправность опоры переднего амортизатора, иногда случается так, что он ломается совсем, а стойка пробивает капот автомобиля. А это уже выливается в куда большие денежные затраты, железо нужно выправить (поменять) и покрасить. Поэтому ни в коем случае не стоит игнорировать стук из под капота.

Опорный подшипник ВАЗ 2110 стучит, что делать – менять, ремонтировать?

Не касаясь непосредственно процедуры выполнения работ, надо сказать, что изношенный опорник переднего амортизатора подлежит только замене. Ни о каком его ремонте речи идти не может, есть стук – надо менять подшипник. А вот произведена такая замена может быть разными способами. И хотя эта процедура достаточно трудоемкая, но ее можно выполнить самостоятельно.

При первом способе надо снять всю стойку вместе с рычагами и всем, что к ней крепится. При таком подходе сохраняются настройки развал-схождения. При другом подходе необходимо отсоединение стойки от рулевого кулачка, после чего можно снимать все остальное.

Дополнительную информацию про стойки и опорники, об их работе, выборе и различных марках, а так же замене, можно прочитать в ранее опубликованных на нашем сайте статьях, и просмотреть видео.

1. ✅ Содержание статьи:
2. 1. Признаки неисправности подшипника опорного
3. 2 Причины неисправности
4. 2. 1. Задней опоры
5. 2.2. Передней опоры
6. 3. Методы проверки подшипника передней стойки
7. 3.1. Метод проверки на площадке
8. 3.2. Диагностика во время движения
9. 3.3. Проверка при вращении руля
10. 4. Методы проверки подшипника задней стойки
11. 4.1. Проверка во время движения
12. 4.2. Прикладываем нагрузку на стойку
13. 5. Проверка стука опорника у ВАЗ
14. 6. Проверка у других марок автомобилей
15. 7. Как часто следует проводить проверку опорного подшипника
16. 8. Какие могут быть неисправности других элементов стойки
17. 8.1. Пружины
18. 8.2. Неисправности самой опоры
19. 8.3. Буфер хода-сжатия
20. 8.4. Износ амортизатора
21. 9. Рекомендации по проверке и как продлить срок службы опорника
22. 9.1. Фирмы-изготовители ОП
23. 10. Выводы

Важным элементом подвески автомобиля являются стойки и опорный подшипник (ОП). Он устанавливается в передней или задней стойке, а точнее в верхней опоре. Подшипник обеспечивает подвижность и одновременно жесткость соединения амортизатора с кузовом авто.

Стойка эффективно гасит колебания, возникающие при движении автомобиля по неровной дороге. Это позволяет снижать нагрузку на рулевое управление, ходовую часть, подвеску, трансмиссию. Соединение амортизатора с кузовом автомобиля должно оставаться подвижным при повороте колеса. Для этого между амортизатором и стаканом кузова необходимо установить промежуточный элемент качения, который подвергается высоким нагрузкам и через определенный период времени выходит из строя.

Название «опорный» указывает на основное функциональное предназначение детали. Именно эта делать, находящаяся внутри опоры, опирается о кузов автомобиля. Узел обеспечивает плавность хода, соответствующую управляемость машиной. Кроме того, задние колеса получают большую устойчивость по дороге. Конструкция и устройство опорного подшипника позволяет выдерживать достаточно высокие осевые, радиальные нагрузки.

Основные признаки неисправности опорного подшипника

• Скрипы, стуки «пробои» подвески, район стойки.
• Увеличение люфта между корпусом кузова, деталью, седлом.
• При преодолении округлых неровностей (например, лежачий полицейский), скрипа нет, проявляется только на ямах.
• Износ резинок между нижней чашкой, пружиной.

Стуки в подвеске сзади — замена опоры

• Пробитая опора. Это когда шток пробивает резину (см.фото).
• Износ резинового основания опорника.
• Появление стуков при повороте рулевого колеса;
• Резкий своеобразный хруст, проявляющийся момент преодоления какого-либо препятствия колесом.
• Металлический стук.
• Ухудшение управляемости машиной.
• Потеря маневренности.
• Нарушение ходовых качеств, стуки, хруст передней части кузова транспортного средства.
• Изменение направления движения передних колес при неизменном положении руля.
• Раскачивание кузова по ходу движения.
• Расстояние от опоры до чашки выше допустимого (см.фото).

Как стучат опорные подшипники

Щелчки при повороте руля

Причины неисправности опорного подшипника

Учитывая специфику российских автодорог, а также сложные климатические условия, можно определить, что нагрузка на элементы подвески выпадает высокая. Для любого «опорника» ресурс эксплуатации в среднем 100 000 км. Но при езде по плохим дорогам этот показатель снижается в 1,5-2 раза.

Задняя опора

Неисправность заднего опорного подшипника и его выход из строя возможен в следующих случаях:

1. Износ по пробегу;
2. Попадание влаги внутрь;
3. Несвоевременное обслуживание подвески;
4. Езда по плохим дорогам, воздействие пыли, грязи;
5. Сильные удары (пробои) подвески при попадании глубокую яму;
6. Превышение максимально допустимого веса груза, размещаемого в багажнике и заднем сиденье.

Передняя опора

Агрессивный стиль вождения, плохое состояние дорог или бракованная деталь чаще всего становится причиной поломки. Поломка случается раньше по следующим причинам:

1. Езда по пыльным дорогам.
2. Низкое качество запчасти.
3. Естественный износ.
4. Резкие повороты руля, дрифт;
5. Резкое торможение непосредственно перед препятствием.
6. Износ резинового эластичного уплотнителя.
7. Ослабление болтов крепления.
8. Неисправность элементов стойки (пружина, амортизатор, буфер и т.д).

3 метода проверки подшипника передней стойки

Далее представлены три проверенных, надежных метода, как проверить опорный подшипник. Они одобрены профессионалами, автомеханиками, работающими на СТО.

1 способ – на площадке

1. Необходимо установить машину на ровную площадку;
2. Зафиксировать неподвижное положение при помощи стояночного тормоза, а также установить под колеса каблуки;
3. Открыть капот;
4. Снять верхний защитный колпак стакана;
5. Надавить рукой на опорник, прижать верхний элемент;
6. Напарник должен раскачать машину в разные стороны.
7. Если слышен стук или скрип – потребуется замена подшипника.

2 способ – во время движения

В этом случае проверка опорного подшипника производится во время движения авто. Проверка осуществляется на ходу:

1. Преодолеваем на разных скоростях неровности дороги;
2. Переезжаем через «лежачий полицейский»;
3. Делаем резкие повороты рулевым колесом, момент преодоления преграды;

3 способ – вращаем руль

Этим методом проверяем ОП уже более детально, используя яму.

1. Произвести действия из первого метода, прижав рукой деталь.
2. Напарник должен вращать руль.

Как определить неисправность:

Стук амортизатора и опоры:

2 Способа диагностики заднего опорного подшипника

Стук, который проявляется по ходу при преодолении неровных участков дороги, указывает возможную неисправность элемента качения. Но чтобы убедиться в этом наверняка, рекомендуется провести дополнительную оценку состояния. Тем более, что сделать это не сложно. Для проверки опорного подшипника можно воспользоваться выбор, одним из вариантов действий, приведенных ниже:

1 способ – во время движения ТС

Проще всего при проверке ориентироваться на звук. Для этого выполняются следующие действия:

1. На машине с разной скоростью преодолевают неровные участки дороги;
2. Можно несколько раз переехать через лежачего полицейского;
3. Главная задача – создать повышенную, неравномерную нагрузку к элементам подвески;
4. Применяется также и резкое начало движения, экстренное торможение.

2 способ – прикладываем нагрузку на стойку

Здесь все действия выполняются наоборот. Стойка должна оставаться неподвижной, а раскачивать необходимо заднюю часть кузова. Порядок действий:

1. Авто устанавливаем на ровную площадку;
2. Фиксируем стояночным тормозом;
3. Устанавливаем под колеса упоры;
4. Далее следует найти расположение ОП, это зависит от устройства вашей машины. Смотрите в задней части авто за сиденьями или багажнике;
5. Открыть доступ у «опорнику», снять пластиковые накладки, если имеются.
6. Затем прикладываем руку к левой или правой опоре;
7. Напарник раскачивает резкими сильными движениями кузов вперёд-назад, влево-вправо.

Может ли быть опасен неисправный подшипник стойки амортизатора?

Хотите узнать больше о том, может ли неисправный подшипник опоры стойки быть опасным? Хотите несколько советов по обнаружению потенциально неисправного подшипника стойки амортизатора? Затем читайте дальше, вы найдете ответы на эти вопросы, а также информацию о функциях опорных подшипников стойки.

Неисправные подшипники стойки амортизатора влияют на поведение автомобиля при вождении несколькими способами. В зависимости от того, насколько сильно поврежден подшипник стойки амортизатора, получается:

• Увеличенный разрывной путь

• Ограниченные возможности вождения и рулевого управления

• Проблемы с отслеживанием

• Что шины по-разному изнашиваются по бокам

• Повышенный износ амортизаторов

Примеры неисправных подшипников опоры подкоса

По этим причинам нет сомнений в том, что ездить на автомобиле с неисправными опорными подшипниками подкоса опасно. В дополнение к аспекту безопасности существует экономический стимул для замены дефектных подшипников опоры стойки. Со временем они вызовут косвенный ущерб другим частям подвески и, следовательно, дополнительные и ненужные затраты на ремонт для автовладельца.

Опора стойки амортизатора является важной частью подвески и соединяет стойку с кузовом. Подшипники на передней оси позволяют стойке поворачиваться в стойке стойки во время рулевого управления, обеспечивая тем самым плавное и точное управление.Кроме того, стойка может в определенной степени изменять свой угол по отношению к корпусу внутри стойки стойки благодаря подшипнику опоры стойки. Демпфирующий эффект подшипника также гарантирует, что шум и вибрации подвески не передаются на кузов.

Подшипники опоры стойки

рассчитаны на весь срок службы автомобиля. Однако износ, высокая нагрузка или внешние воздействия, такие как мороз, соль, влажность и колебания температуры, могут привести к сокращению срока службы.

Как распознать дефектный подшипник опоры стойки:
Если вы хотите обнаружить дефектный подшипник опоры стойки, следует помнить о нескольких признаках:

• Громкий хлопок при проезде выбоины или умеренный удар при движении по неровностям дороги может указывать на неисправность опоры стойки амортизатора.

• Рулевое управление тяжелее, работает иногда даже рывками; он имеет больший люфт, чем обычно, или с задержкой реагирует на движения рулевого управления.

• Слегка поверните рулевое колесо в обоих направлениях при запущенном двигателе и включенном ручном тормозе. Снаружи машины человек внимательно слушает. Если есть легкий скрип или скрип, вероятно, неисправен один или оба подшипника.

Подшипник опоры стойки Triscan

Обширный ассортимент опор стойки амортизатора
Благодаря нашей очень обширной — и фактически самой широкой в ​​Европе — программе запчастей рулевого управления для вторичного рынка мы можем поставить практически любые типы опор стойки амортизатора. Среди наших более чем 7400 наименований вы найдете более 300 подшипников / комплектов опор амортизатора высшего качества. Все детали можно найти в нашем электронном каталоге, TriWeb или TecDoc.

Рекомендации по замене опор стойки амортизатора

Вы знаете, что поперечные рычаги, шаровые опоры и стабилизаторы рычагов являются ключевыми при обслуживании рулевого управления и подвески, но как насчет верхней опоры стойки? Возможно, незамеченный герой любой системы, он помогает гасить шум и вибрацию, а также действует как ось рулевого управления для плавной и отзывчивой езды.

Поскольку любой износ этой детали может негативно повлиять на управляемость автомобиля и, в свою очередь, на безопасность, важно знать, как ее следует обслуживать.

Что такое опора стойки?

Устанавливается на автомобили, оборудованные стойками типа Макферсон, верхнее крепление стойки прикрепляет верх стойки к шасси автомобиля. Однако его назначение выходит далеко за рамки простого крепления. Действительно, верхняя опора распорки выполняет две основные функции; он изолирует стойку от транспортного средства, уменьшая как шум, так и вибрацию.Многие опоры передних стоек также содержат подшипник, который действует как поворотный шарнир — так, когда вы поворачиваете рулевое колесо слева направо и наоборот, стойка поворачивается на опоре стойки, контролируя угол наклона и выравнивание колес.

Почему выходит из строя?

Несмотря на то, что верхние опоры стойки рассчитаны на длительный срок службы, они изо дня в день подвергаются значительным нагрузкам. Вместе с подшипником и спиральной пружиной они выдерживают полную массу автомобиля. Они также постоянно перемещаются — типичная стойка выдерживает миллионы циклов в течение своего срока службы — до 1750 раз на каждую милю, пройденную по нормальному дорожному покрытию.Это постоянное движение вверх и вниз, которое усугубляется выбоинами, неровностями и ударами бордюра, толкает и тянет крепление, вызывая сверхурочный износ. Кроме того, к ущербу могут привести такие факторы окружающей среды, как лед, вода, соляные брызги, влажность и перепады температуры.

Признаки неисправности опоры стойки

Как и большинство других деталей, есть несколько явных признаков неисправности опоры стойки амортизатора. Если ваш клиент жалуется на одно из следующего, возможно, неисправно верхнее крепление стойки:

• Ненормальные шумы, исходящие от системы рулевого управления и подвески.Например, лязг при движении по неровностям или скрип при маневрировании на малой скорости
• Преждевременный и / или неравномерный износ шин
• Ускоренный износ амортизаторов
• Чрезмерная вибрация
• Плохая центровка колеса / шины
• Плохой возврат рулевого управления

Помимо этих общих симптомов, хороший визуальный осмотр поможет выявить возможный износ или повреждение. Обратите внимание на любые признаки коррозии, трещин или разрывов резины, отделения от металла и чрезмерного движения в узле стойки. Также проверьте поворотный шарнир на предмет плавного и свободного вращения.

Когда заменять?

Хотя это и не входит в регулярный график обслуживания, вам следует регулярно проверять верхние опоры стойки и, при необходимости, заменять попарно — левую и правую — как можно скорее. Изношенные или поврежденные опоры верхней стойки не только влияют на реакцию рулевого управления и комфорт водителя, но и могут оказывать влияние на другие части системы рулевого управления и подвески, такие как амортизаторы и шины, ускоряя износ и вызывая ненужные расходы для владельца транспортного средства.

Кроме того, поскольку верхняя опора стойки амортизатора по сути является недорогой деталью, что зачастую является очень трудоемким процессом, имеет смысл устанавливать новые каждый раз, когда вы заменяете стойки. В любом случае, в большинстве случаев вам придется снять стойку и разжать спиральную пружину, чтобы избежать необходимости выполнять одну и ту же работу дважды.

Зачем заменять попарно?

Поскольку верхние опоры стойки обычно выдерживают одинаковое количество миль и дорожные условия, есть вероятность, что если одна сторона будет изношена, другая тоже.Поэтому рекомендуется заменять попарно — левую и правую. Это обеспечит равномерное согласование их характеристик по всей оси, сбалансированный дорожный просвет и одинаково отзывчивое рулевое управление и управляемость. Дисбаланс с обеих сторон может повлиять как на ходовую часть, так и на движение колес, что в конечном итоге ухудшит управляемость автомобиля.

Замена крепления верхней стойки амортизатора может быть длительным процессом, но, следуя рекомендациям по передовой практике, показанным в видео ниже, Delphi Technologies может помочь сделать ее максимально простой и «безболезненной»:

Узнайте больше о нашей программе крепления верхней стойки.

Верхние опоры стойки и верхние опоры амортизатора: когда заменять?

На главную> Уход за автомобилем> Верхние стойки амортизаторов и верхние амортизаторы: когда заменять?

Обновлено: 4 марта 2020 г.

В автомобиле стойка представляет собой амортизатор, который встроен в узел с цилиндрической пружиной и верхним креплением, называемый опорой стойки , см. Рисунок. Верхнее крепление стойки соединяет стойку с кузовом или рамой автомобиля. Опора стойки в стойке Макферсон. На многих автомобилях под капотом можно увидеть верхние крепления передних стоек (см. Фото ниже).Крепления амортизаторов служат той же цели, прокрутите вниз, чтобы узнать о них больше.

Опоры подкосов
Опоры подкосов выполняют несколько функций: во-первых, они должны надежно удерживать стойки на месте и поглощать некоторые удары от дорожных неровностей.
Во-вторых, в некоторых автомобилях опоры передних стоек имеют опоры стойки , позволяющие вращаться вместе с передним колесом при повороте влево или вправо.
В-третьих, опоры подкосов должны обеспечивать хорошую звукоизоляцию, иначе дорожные шумы и вибрации будут передаваться от подкосов через кузов автомобиля в кабину.По этой причине опоры стойки имеют резиновую подушку, поэтому между стойкой и корпусом нет контакта металла с металлом.

Опоры подкоса не нуждаются в обслуживании. Их не нужно заменять, если они не изношены или с ними нет других проблем.

Есть несколько причин, по которым может потребоваться замена опор стойки. Чаще всего это случается, когда изношенное крепление стойки амортизатора издает лязг или дребезжание.

Опора передней стойки. Этот тип шума может быть вызван металлической пластиной, отделяющейся от резины внутри опоры, или изношенным подшипником стойки.Не всегда легко диагностировать шумное крепление подкоса, потому что снаружи повреждения не видны. Механики используют специальный инструмент Chassis Ear, который в некоторых случаях может помочь.

Плохой подшипник стойки амортизатора также может вызывать треск или скрип при повороте рулевого колеса на малых скоростях; посмотрите это видео. Рулевое колесо тоже может дергаться; как будто он постоянно заедает и отрывается. Это происходит, когда смазка внутри подшипника высыхает или когда внутри подшипника возникает коррозия или износ.

Опора стойки и опора стойки. Опять же, этот тип шума может быть трудно диагностировать, потому что многие проблемы могут вызывать аналогичный шум.
В некоторых автомобилях опора стойки амортизатора идет в комплекте с опорой стойки; в других авто его можно заменить отдельно, хотя труд такой же. Опоры стойки

также подлежат замене, если на них наблюдается чрезмерная коррозия или если видимая резиновая деталь выглядит порванной или сильно изношенной. Например, опоры задней стойки часто заменяют из-за повреждения ржавчиной.

Безопасно ли ездить с плохой опорой стойки? На этот вопрос может ответить только ваш механик, потому что все зависит от состояния опор стойки.

Опоры подкоса — не очень дорогие детали, но их замена требует значительных трудозатрат. Когда стойки собраны, винтовые пружины сжимаются под большим напряжением.

Опора стойки амортизатора задняя. Они могут раскрутиться с большой силой и нанести травму. Мы рекомендуем производить этот ремонт в ремонтной мастерской.Для замены опоры стойки необходимо аккуратно разобрать стойку с помощью специального пружинного компрессора. Замена одной опоры передней стойки в среднестатистическом современном автомобиле или кроссовере будет стоить от 220 до 380 долларов, плюс регулировка углов установки колес, если это необходимо.

Нет необходимости заменять обе опоры стойки одновременно, но если одна из них неисправна, другая может быть изношена. Если стойки заменяются по другим причинам, а опоры стоек демонстрируют некоторый износ или, как известно, выходят из строя в этом автомобиле, имеет смысл заменить их одновременно.

Замена обеих стоек вместе с опорами стоек будет стоить от 650 до 900 долларов в среднем автомобиле. В некоторых автомобилях регулировку углов установки колес необходимо производить после замены опор передних стоек или стоек. Регулировка углов установки колес обойдется в 50–180 долларов дополнительно.

Как долго прослужат опоры стойки? В некоторых автомобилях стойки крепления могут служить в течение всего срока службы автомобиля, в то время как в других они, как известно, выходят из строя раньше. Также это зависит от качества дорог. Выбоины и лежачие полицейские могут привести к более быстрому износу многих частей подвески, в том числе опор стойки амортизатора.

Верхние опоры амортизаторов
В некоторых автомобилях верхние концы задних амортизаторов соединены с кузовом автомобиля через верхние опоры амортизаторов.

Амортизаторы этого типа можно встретить на многих автомобилях, включая Mazda, Ford и Volvo. Они служат той же цели, что и опоры стойки: обеспечивать точку соединения между амортизатором и кузовом автомобиля без контакта металла с металлом.

В старых автомобилях нередки случаи, когда верхние опоры амортизаторов отламываются из-за чрезмерной коррозии, как на этой фотографии.Это вызывает громкий стук в задней части автомобиля при движении. Очевидно, что так водить небезопасно. В некоторых автомобилях верхняя опора амортизатора является отдельной деталью; в других он продается как одно целое с амортизатором. Замена заднего амортизатора в средней машине обойдется в 140-220 долларов с одной стороны. Немного дешевле обойдется замена только верхней опоры амортизатора.

9 Признаки неисправности опоры подкоса (и стоимость замены в 2021 г.)

(Обновлено 3 января 2021 г.)

В вашем автомобиле много движущихся частей.Когда машина едет, ее постоянно трясет от ударов дороги.

Почему же тогда мы не замечаем всех ударов и шума? Это благодаря вашей приостановке. Подвеска помогает изолировать вас от вибраций и звука, и опоры стойки играют в этом большую роль. Однако стойки крепления обычно не служат вечно.

К счастью, в большинстве случаев симптомы плохой опоры стойки облегчают диагностику. Продолжайте читать, чтобы понять, что искать, и получить представление о средней стоимости замены, если до этого дойдет.

Что такое опора подкоса?

Стойки — это простые детали, которые удерживают подвеску в правильном положении. Один конец прикручивается к кузову автомобиля, а другой прикрепляется к стойке в сборе. Крепление является важной частью вашей подвесной системы.

Опора стойки или опора стойки — это то, что удерживает подвеску на месте. Некоторые крепления также имеют опору или пластину стойки, которая позволяет поворачивать рулевое управление. Если этот важный компонент поврежден, подвеска не сможет выполнять свою работу должным образом.

Top 9 Признаки неисправности опоры подкоса

1) Шумное крепление подкоса

Вы слышите лязгающий звук, похожий на звук металла о металл? Вероятно, это связано с тем, что резина в опоре разрушилась до такой степени, что она больше не может служить барьером между опорой и самой стойкой.

2) Не очень хорошие вибрации

Если вы чувствуете, будто у вас стучат зубы при вождении автомобиля, ваша подвеска требует доработки. Сначала проверьте верхнюю опору стойки и оцените ее состояние.Как правило, вибрации будут намного более интенсивными, чем обычно.

3) Проблемы с рулевым управлением

Под проблемами рулевого управления мы подразумеваем, что оно слишком жесткое, слишком слабое или шумное. Ни один из них не является здоровым. Рулевое управление может показаться совершенно не связанным, но оно взаимосвязано с системой подвески.

4) Проблемы с регулировкой шин

Не кажется ли вам, что ваш автомобиль тянет в сторону? Сделайте этот тест, чтобы убедиться.

Прокатитесь по длинной прямой улице, когда она не слишком загружена.Езжайте как обычно. Когда вы едете по прямой, уберите руки с руля.

Если автомобиль едет прямо, как стрелка, шины выровнены правильно. Если что-то не так с вашей подвеской (возможно, с опорой стойки), шинами или тормозами, автомобиль, скорее всего, будет тянуть в ту сторону, которая работает правильно. Проверьте опору стойки или другие компоненты в этом углу, чтобы подтвердить проблему.

5) Износ шин

Еще одна проверка — как изнашиваются ваши шины. Равномерно ли они носятся? В противном случае это может быть признаком того, что соответствующая опора стойки амортизатора нуждается в замене.

Признаки с шестого по девятый ниже представляют собой некоторые визуальные проверки, которые необходимо выполнить.

6) Чрезмерное движение

Откройте капот и найдите крепление. Теперь нажмите на машину и посмотрите, что произойдет. Маунт много двигается?

Небольшое движение — это нормально, но слишком большое движение вызывает беспокойство.

7) Поврежденные компоненты

Крепление удерживает стойку в правильном положении. Если опора не выдерживает, то стойка не удерживается.Это может привести к столкновению с другими частями и их повреждению.

Вы также заметите, что компоненты в автомобиле нужно подтягивать чаще, чем обычно.

8) Резина в плохом состоянии

Посмотрите на резину внутри крепления. Вы сможете сделать это, не откручивая его. Если похоже, что он распадается или треснет, пора его заменить.

9) Коррозия

Коррозия этих деталей означает, что они выходят за рамки установленных ограничений.Вы могли надеяться, что все пойдет хорошо и стойка будет стоять, но действительно ли вы готовы подвергнуть риску безопасность своей семьи?

Стоимость замены опоры подкоса

Марка и модель автомобиля играют значительную роль в стоимости замены. Попарная замена стоек является отраслевым стандартом, однако вышедшую из строя опору стойки можно заменить самостоятельно.

Замена опоры стойки обойдется вам где-то в диапазоне от до 120–250 долларов, всего (детали и работа).Само крепление стойки будет стоить всего около от 40 до 100 долларов за детали .

Поскольку замена опоры стойки означает, что сама стойка должна быть снята, сжата и повторно установлена ​​вместе с опорой стойки, требуется от 1 до 1,5 часов работы на каждую опору стойки. По типичным ставкам ожидайте, что вы заплатите около от 80 до 150 долларов за рабочую силу .

Если обе стойки амортизатора обнаруживают признаки износа, в большинстве случаев стоит также заменить соответствующие стойки, поскольку это не требует дополнительных усилий.Таким образом, вы избежите затрат на оплату труда сотнями долларов в будущем на замену вышедших из строя стоек.

Если у вас есть пружинный компрессор (или вы можете его одолжить) и вы можете выполнять работу самостоятельно, вы можете сэкономить много денег на рабочей силе.

Но прежде чем вы броситесь менять опору стойки, мы рекомендуем передать это профессионалу. Вынимать распорки нужно осторожно. Стойки находятся под значительным давлением, и если вы сбросите это давление слишком быстро, оно может вылететь и вызвать серьезные травмы или даже смерть.

Мы поддерживаем решения «сделай сам», но предпочитаем безопасные варианты. Для нас это подпадает под категорию «Доверьте это профессионалам».

Каков срок службы стоек?

Правильно установленная стойка должна прослужить не менее десяти лет, в зависимости от того, где вы живете. Если вы находитесь в сельской местности и часто путешествуете по бездорожью, или живете в прибрежной зоне или там, где зимой используют дорожную соль, вы обрекаете маунтов на более короткий срок службы. Если вы живете в городе с ровными дорогами, горы могут прослужить всю жизнь.

Когда вы садитесь в машину, чтобы проверить амортизаторы, проверьте также амортизаторы. Многие люди предпочитают заменять стойки и крепления одновременно.

Могу ли я управлять автомобилем с неисправной опорой стойки?

Если подвеска не работает, технически вы все равно можете управлять автомобилем. Однако вы не получите особого удовольствия от поездки. Что еще более важно, ваш автомобиль не защищен от неровностей дороги и может быстро выйти из строя или стать причиной аварии.

Регистрируется каждая небольшая вибрация.Другие части автомобиля подвергаются нагрузкам и могут тереться друг о друга. Они изнашиваются быстрее и легче повреждаются.

Автомобиль также не будет реагировать так, как должен. Наш совет — отвозить его прямо к механику, пока он не будет починен.

Шум с плохими стойками ❤️ Как долго вы можете ездить с плохими стойками?

Что такое стойки? Стойки автомобиля — это компоненты, которые являются прочными компонентами автомобиля, что позволяет колесу в сборе, шасси и кузову двигаться в унисон, когда вы наезжаете на неровность или провал во время вождения.Когда ваши стойки начнут изнашиваться, вам придется иметь дело с некоторыми нежелательными шумами. От грохота до стуков — плохой шум стоек не стоит игнорировать. Дополнительно стойки:

Авторемонт стоит ДОРОГОЙ

1. Высокие и тонкие, они являются неотъемлемой частью подвески автомобиля.
2. Объедините несколько различных частей подвески в одну компактную сборку.
3. Поддерживайте вес автомобиля.
4. Помогает автомобилю адаптироваться к неровностям дороги.

Расположен на всех четырех колесах, во внутренней подвеске находится блок или блок стойки амортизатора. Этот блок прикреплен к колесному узлу и шасси автомобиля в задней и передней части автомобиля. Когда на стойке вашего автомобиля в сборе появляются признаки отказа или износа, эта неисправная сборка начинает влиять на уровень комфорта, который вы испытываете. И если полностью игнорировать, вы можете столкнуться и с другими проблемами. Это приводит к небезопасным и опасным условиям вождения.

Другие компоненты автомобиля также могут выйти из строя из-за неисправного и изношенного узла стойки.Некоторые включают:

Двигатель

Если ваша стойка в сборе полностью выйдет из строя, вы столкнетесь с смещением подвески в сочетании с уменьшенным сопротивлением, что вызовет большее давление и нагрузку на внутренние компоненты двигателя. Это может закончиться колоссальным ущербом.

Шины

Поскольку стойки являются важной частью полной регулировки передней подвески, когда они не справляются со своей работой, подвеска будет тянуть. Это приведет к тому, что ваши шины, расположенные в передней части автомобиля, будут поглощать больше тепла, чем должны.

Трансмиссия

Из-за неисправной стойки стойки и шин вашего автомобиля, поглощающих больший износ, ось и трансмиссия вашего автомобиля преждевременно изнашиваются и выходят из строя. Ремонт может стоить больших денег.

Шум амортизационной стойки — явный признак того, что у вас плохие стойки

Плохой шум стоек совсем не нравится. Часто изношенные неисправные стойки будут издавать шумы, которые должны служить предупреждением о том, что ваша стойка в сборе приходит в негодность и нуждается в ремонте.Водители говорят о плохих звуках стойки, которые похожи на стук, дребезжание и даже стук. Как правило, вы слышите шум, когда автомобиль едет или преодолевает определенные неровности дороги, такие как неровности, выбоины на шоссе и т. Д.

Многие передние стойки в сборе оснащены подшипником, расположенным вверху. Подшипник обеспечивает блокировку стойки, а также поворотный кулак, чтобы вращаться или поворачиваться, когда водитель поворачивает рулевое колесо транспортного средства. Многие водители также слышат этот дребезжащий, стук и лязг при повороте рулевого колеса автомобиля, которым они управляют.

Общие шумы от подвески и способы их ремонта

Стойка вашего автомобиля — огромная часть вашей подвески. Представьте, что ваша стойка в сборе занимает место верхнего шарового шарнира и верхнего рычага подвески. По своей конструкции стойка очень легкая и не требует столько места, сколько амортизаторы во многих системах подвески.

Шумы подвески различаются, и некоторые из них более распространены, чем другие. Многие шумы очень типичны и присущи конкретному компоненту. Многие автомобильные профессионалы будут знать, где искать причину проблем, выполнив различные оценки и дорожные испытания.

Ниже приведены некоторые из наиболее распространенных шумов подвески / плохих стоек, от которых страдают водители.

Стук

Звуки сильного стука обычно означают, что проблема заключается в сотрясении.Вы можете проверить герметичность (чаще всего масло), прежде чем делать что-либо еще. Как только амортизатор протекает, этот амортизатор начинает терять устойчивость и жесткость. Это приводит к тому звуку, который вы можете услышать.

Если вы слышите стук при нажатии на педаль тормоза автомобиля, особенно когда автомобиль почти полностью остановился, причиной может быть заедание тормозных накладок заднего колеса. Вы можете найти корень проблемы и изолировать ее, потянув за ручной тормоз, позволяя тормозным накладкам немного тянуть.Ваш стук должен прекратиться, если виноваты накладки. И вы все равно должны слышать звуки, если проблема находится в другой части автомобиля.

А как насчет стуков при движении в медленном и стабильном темпе?

Если вы слышите стук при движении в медленном и стабильном темпе, причиной может быть какой-либо из незакрепленных компонентов подвески. К наиболее общим причинам относятся: сломанные опоры амортизаторов, ослабленные звенья стабилизатора, ослабленные и неуместные втулки штанги и затупившиеся амортизаторы.

Звуки стука при движении по неровностям и трещинам дороги

Когда вы едете и начинаете слышать стучащие звуки, исходящие от задних или передних колес — когда вы проезжаете выбоины, трещины или даже неровности на дороге, — тогда вы можете определить причину проблемы со стойками стабилизатора. Чтобы найти и диагностировать незакрепленные звенья, вы можете поднять автомобиль или использовать домкрат. Возьмите ссылку, которая находится ниже, и посмотрите, сможете ли вы ее потрясти. Если вы чувствуете, что он болтается, значит, в ваших руках стучит звук.

А как насчет стуков при повороте рулевого колеса?

Иногда руль так сложно повернуть; но это признак того, что ваша отстранение скоро уступит место. Убедитесь, что вы не приняли сложное и застрявшее соединение рулевого колеса / рулевой колонки за сломанный или сломанный подшипник крепления амортизатора. Возможно, вы захотите отвезти свою машину к квалифицированному автопрофессионалу для точной диагностики проблемы.

Громкий шум металла о металл при проезде выбоин

Резкие и громкие звуки металла о металл при проезде обычно означают неисправную втулку рычага подвески.Со временем втулки поперечного рычага изнашиваются и высыхают. Они также склонны к растрескиванию. Неисправная и засохшая втулка поперечного рычага обычно влияет на вашу систему рулевого управления. Вы также можете почувствовать тряску колес автомобиля, если будете двигаться на высоких скоростях. Еще одним виновником шума при контакте металла с металлом могут быть плохие винтовые пружины. Они могут, если они находятся в неправильном положении, если их кто-то заменит.

Новые стойки должны создавать шум? Мои новые стойки плохие?

Есть большая вероятность, что у вас есть отличные запасные стойки.Но шум, который вы слышите после ремонта, может быть вызван изношенным или незакрепленным монтажным оборудованием. Итак, верните свою машину в магазин и попросите своего автопрофессионала проверить крепления. Он или она удостоверится, что они надежно затянуты, и поищет любые другие изношенные компоненты подвески. В случае шума, исходящего от стойки, вашему механику необходимо осмотреть верхнюю опорную пластину и заменить ее — бесплатно после оплаты — если это необходимо.

Требуется ли центровка моего автомобиля после замены стойки?

Да.И ваш механик завершит ремонт с выравниванием. Многие автопрофессионалы рекомендуют регулировку после установки любых новых стоек. Конечно, есть несколько исключений, когда производитель транспортного средства не дает рекомендаций по выравниванию. Но, как правило, ваш автопрофессиональный юстирует машину.

Почему седло пружины на заменяемой стойке больше, чем на оригинальной стойке, которую я заменяю?

Многие сменные стойки оснащены нижним седлом пружины очень большого диаметра.Это мера безопасности, а не дефект. Эта конструкция также предназначена для предотвращения контакта сломанной винтовой пружины с шиной. Ваш автомобильный профессионал даст разрешение и проверит все детали и компоненты, прежде чем отправить вас в путь.

Можно ли поставить стойки не с той стороны?

Так как стойки не зависят от сторон, вероятность этого минимальна. Амортизаторы и OEM-катушки одинаковы для обеих сторон автомобиля. Их изменение не должно иметь никакого эффекта.Обратитесь к своему механику, если у вас возникнут дополнительные проблемы или вопросы.

Что произойдет, если распорка сломается во время движения?

Когда у вас сломана распорка , , будет одна часть нашего транспортного средства, которая движется немного свободнее, дальше и быстрее, чем другая сторона. Эта сломанная стойка увеличивает износ других компонентов подвески. Вы можете увидеть отказ дополнительных компонентов. А если у вас есть повреждение других компонентов подвески, вам придется заплатить более крупный счет за ремонт.

Как сделать бесшумные опоры амортизаторов?

Стук вызван не стойками, а скорее изношенными пластиной верхнего подшипника и подшипником. Возможно, вам потребуется проверить, заменили ли вы эти компоненты стойки стойки или заменили картридж стойки. Опорную пластину и подшипник всегда следует заменять вместе со стойкой — практически все в узле стойки, за исключением, в основном, пружины.

Продай свой автомобиль с шумными стойками БЫСТРО!

Вы устали от этой машины с множеством проблем, в том числе из-за плохого шума стойки? Продайте эту машину Покупателю наличных денег !

• Получите БЕСПЛАТНОЕ онлайн-предложение на свой автомобиль, 24 часа в сутки, семь дней в неделю!
• Не нужно буксировать машину к нам в офис; мы предлагаем вам наши услуги по покупке старья!
• Чтобы продать машину, вам не нужно ничего платить! Наши услуги БЕСПЛАТНЫ для вас!
• Предлагаем БЕСПЛАТНЫЙ вывоз мусора для этой машины с плохими стойками!
• Наша сеть работает по всей стране, и в некоторых случаях мы даже предлагаем доставку в тот же день!

Готовы продать машину сейчас? Нажмите здесь ! Пусть покупатель Cash Cars Buyer превратит эту шумную машину в столь необходимые деньги, БЫСТРО!

Вам действительно нужны новые опоры верхней стойки при установке койловеров?

Мы хотели затронуть тему, которую, как нам кажется, часто упускают из виду, когда большинство людей устанавливают новую подвеску на свой автомобиль, особенно койловеры. Хотя в то время это может показаться неважным, большая часть долговечности и комфорта подвески зависит от этих компонентов, так что давайте обсудим их!

Что такое «опоры верхней стойки»?

Линейная пружина, вероятно, первое, что приходит на ум, когда вы думаете о койловерах. Часто большинство компаний, производящих койловеры, показывают изображения с линейными пружинами на своих веб-сайтах и ​​в своей рекламе по двум очевидным причинам: это наиболее часто используемый тип пружины, и они хорошо изображают. Линейная пружина в большинстве случаев имеет одинаковую форму и одинаковое расстояние между витками пружины:

Для тех, кто не знаком с терминологией, верхними опорами стойки будут компоненты, установленные на верхней части вашей комбинации амортизатора / пружины, которая позволяет прикрепить подвеску болтами к верхней стороне колесной арки.Верхние опоры стойки часто состоят из нескольких частей, но по существу будут удерживать верхнюю часть стойки стойки на транспортном средстве.

Для большинства автомобилей последних моделей верхние передние опоры стойки амортизатора состоят из трех основных частей: монтажной пластины, верхней втулки стойки и верхнего подшипника стойки. Во многих случаях монтажная пластина, деталь, которая будет иметь оборудование для физического крепления к транспортному средству, может быть одной деталью с верхней втулкой стойки. Подшипник не нужен для задней части, а задняя установка часто будет включать только монтажную пластину и верхнюю втулку стойки.

Зачем мне нужны новые опоры верхней стойки?

Каждый из перечисленных выше компонентов опоры стойки выполняет определенную работу и имеет решающее значение для функционирования всей системы подвески. Большинство койловеров Raceland потребуют от вас использования заводских креплений верхней стойки для установки. Если автомобилю больше нескольких лет, мы обычно рекомендуем заменять заводские опоры верхней стойки на новые заводские узлы, и вот почему…

Монтажная пластина и втулка

Несложно понять, зачем нужна замена автомобильной втулки. Проще говоря, он изнашивается! Втулка является буфером между амортизатором / пружиной и кузовом автомобиля. Мало того, что амортизатор и пружина сжимаются при движении по дороге, эта втулка также постоянно сжимается между пружиной и корпусом. В течение недель, месяцев и лет эта втулка постоянно становится все мягче и мягче, поскольку она изнашивается, пока не выйдет из строя или полностью порвется, если ее не заменить. При установке новой подвески со старыми втулками вы рискуете не получить полную производительность и потенциал комфорта этой подвески, если не замените эту втулку.Это часто может сделать подвеску губчатой ​​на ощупь и производительность, а не на то, как оригинальный производитель разработал автомобиль для управления и работы.

Подшипник стойки амортизатора

Подшипник изнашивается аналогично втулке, но выполняет и другую функцию. Когда вы поворачиваете рулевое колесо вашего автомобиля, картер стойки будет вращаться вместе с колесами. Поскольку верхняя монтажная пластина неподвижно прикреплена к транспортному средству болтами, работа подшипника заключается в том, чтобы позволить корпусу стойки без проблем вращаться. Поскольку подшипник зажат между амортизатором / пружиной и корпусом автомобиля, как и втулка, он также со временем изнашивается и ломается, если не заменить. Когда эта деталь начнет выходить из строя, вы почувствуете более тяжелое рулевое управление и, по сути, будете заставлять узел стойки крутить вместе с поворотом колес, а не свободно перемещаться. Это увеличивает нагрузку на амортизатор и пружину и может вызвать шум пружины при повороте рулевого колеса и часто преждевременный выход амортизатора из строя.

Краткое описание шаровых опор для подушек

Некоторые из наших вариантов койловера будут включать в себя верхние опоры стойки, поэтому их не нужно будет заменять для правильной установки.Они часто включают в себя шаровые опоры, заменяющие резиновую втулку стойки металлическим сферическим подшипником. Поскольку вы удаляете резиновый изолятор для смеси, это часто может привести к немного более жесткой поездке и большему дорожному шуму, передаваемому в автомобиль. Компромисс будет заключаться в том, что они часто могут работать лучше и требуют большей регулировки, чем заводские крепления. На большинстве страниц койловера на нашем веб-сайте будет фотография самого койловера, поэтому, если вы не видите крепления на этом рисунке, можно с уверенностью предположить, что они не будут включены в ваш комплект.

Значит, мне их заменить?

Мы определенно рекомендуем это сделать! По причинам, указанным выше, это только поможет автомобилю работать и прослужит наилучшим образом. Это относительно недорогие детали, которые можно добавить к вашей установке койловера, и они могут иметь огромное значение. Мы предлагаем несколько приспособлений для крепления верхней стойки, но если это то, что мы в настоящее время не предлагаем, вы часто можете найти надежные запчасти в местном магазине автозапчастей. См. Ссылку ниже, чтобы узнать о предлагаемых нами деталях. Если мы не предлагаем его для вашего автомобиля, не стесняйтесь обращаться к нам и дайте нам знать, чтобы мы могли предложить его в будущем.

Магазин опор верхней стойки — Нажмите здесь!

Крепление амортизатора / стойки | O’Reilly Автозапчасти

Расположение опоры стойки: Передняя

Материал корпуса опоры стойки: Сталь, резина, полиуретан

Подшипник стойки в комплекте: №

Размер резьбы гайки: М10-1.25

Количество шпилек в комплекте: 3

Размер резьбы шпильки: М10-1. 25

Пружинный изолятор в комплекте: Есть

Пружинное сиденье в комплекте: Есть

Пылезащитный чехол в комплекте: Есть

Количество монтажных отверстий: 3

Показать больше Показывай меньше .
