Как работает вискомуфта полного привода

Важным элементом в автомобиле является вискомуфта полного привода, которая также называется вязкостной муфтой. Этот элемент входит в конструкцию трансмиссии автомобиля. Вискомуфта отвечает за функционирование механизма передачи и обеспечивает выравнивание крутящего момента колёс. Механизм важный и нужный, от его исправной работы зависит очень многое.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Что такое вискомуфта

Начнем разбираться с тем, что такое вискомуфта полного привода. Эта информация будет полезной многим автомобилистам, которые всегда хотят знать немного больше о строении и устройстве своего «железного коня». Вязкостная муфта не является новым изобретением, ведь она была изобретена в 1917 году. Правда, нашла своё применение лишь в 1964. Тогда этот механизм появился в английском авто Interceptor FF. С тех пор вискомуфта стала использоваться в качестве блокиратора для межосевого самоблокирующегося дифференциала на ТС с полным приводом на четыре колеса.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Внешний вид муфты полного привода Haldex

Главным отличием вискомуфты от гидромуфты и трансформатора является передача крутящего момента посредством особенных свойств жидкости, расположенной внутри механизма.

Как устроены и работают вязкостные муфты для трансмиссий

Для начала изучим устройство вискомуфты полного привода. Этот механизм имеет форму цилиндра, конструкция которого является герметичной. Основными компонентами конструкции являются перфорированные диски плоской формы и особенная жидкость. Диски делятся на две группы, которые отличаются соединением с валами. Одна группа дисков соединена с ведущим, другая — с ведомым. В процессе работы диски вискомуфты чередуются между собой, но находятся при этом на минимальном удалении друг от друга.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Вискомуфта в разрезе

Около 80% внутренней конструкции отводится для особенной силиконовой жидкости. Она выполняет роль связующего элемента между дисками. Для этой жидкости характерна высокая кинематическая вязкость. Вместе с этим она не обладает смазывающими свойствами. Такие особенности позволяют жидкости обеспечивать максимальное замыкание дисков при наличии разницы в угловой скорости. В этом заключается основной принцип работы вискомуфты.

Ученые создали уникальную кремнийорганическую жидкость, которая при нагреве становится менее вязкой. Силоксан при этом становится настолько густым, что у него даже появляются признаки твёрдого вещества. Это позволяет вискомуфте передавать крутящий момент при условии разной скорости вращения деталей.

Вязкостная муфта нашла широкое применение в автоматических системах, работающих по принципу полного привода. Если условия езды находятся в пределах нормы, усилие от мотора передаётся на одну ось. Через муфту подключена вторая ось, работающая в режиме свободного хода. При пробуксовке основной оси происходит блокировка вискомуфты, что вызывает распределение усилия от мотора на ведомую ось.

Когда автомобиль выезжает на ровную дорогу, жидкость возвращается в прежнее состояние, с вискомуфты снимается блокировка и вторая ось вновь работает в режиме свободного хода. Примерно так и работает вискомуфта полного привода.

Плюсы и минусы вискомуфты

Нельзя назвать вискомуфты идеальным механизмом, поскольку наряду с преимуществами располагаются и недостатки. Прежде изучим положительные особенности механизма:

  • простая, даже примитивная, конструкция;
  • прочность корпуса настолько высокая, что он легко может выдержать давление в 20 атмосфер;
  • низкая стоимость новой детали делает её замену доступной для каждого автомобилиста;
  • минимальное обслуживание;
  • низкий процент поломок.
Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Снятая вязкостная муфта дифференциала

Разбавим эту картину отрицательными характеристиками:

  • ремонтопригодность не характерна для такого механизма, потому в случае поломки выполняется замена на новый;
  • длительная работа в сложных условиях повышает вероятность перегрева механизма;
  • отсутствие ручной блокировки;
  • неполная автоматическая блокировка;
  • запоздание в срабатывании;
  • невозможность подключения вискомуфты полного привода к системе ABS;
  • полный привод находится в бесконтрольном состоянии;
  • снижение клиренса автомобиля при установке крупногабаритных муфт.

Как бы там ни было, а вискомуфты полного привода активно используются и пока достойную альтернативу никому не удалось представить мировой общественности.

Какое масло заливать в муфту полного привода

Вискомуфта полноприводного включения подобно другим механизмам в своей работе использует смазочную жидкость, в роли которой выступает специальное масло. Все производители заявляют об отсутствии необходимости менять его на протяжении всего периода эксплуатации автомобиля. Не всегда это утверждение соответствует действительному положению вещей.

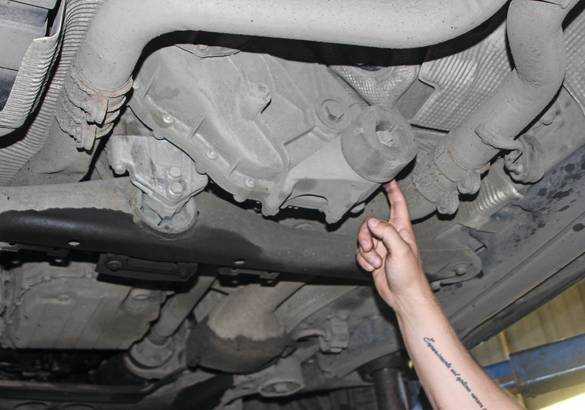

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Заливаем масло в муфту полного привода

О необходимости замены масла могут свидетельствовать небольшие пинки в задней части автомобиля при выжимании педали газа или совершении поворота. Такое поведение машины может говорить об испорченном состоянии масла вискомуфты.

Выполнять замену лучше на станции техобслуживания, поскольку эта работа является не самой лёгкой. Для замены необходимо выбирать масло, которое указывается в инструкции к автомобилю. Часто так оказывается, что указанную смазку невозможно найти в продаже — с этой проблемой сталкиваются многие автомобилисты. Приходится искать замену. Достойным вариантом является смазочный материал Ravenol TF0870.

Как избежать поломки муфты

Вискомуфта полного привода при выходе из строя может серьёзно испортить автовладельцу жизнь. Её ремонт или замена не будет стоить дешево. Потому есть смысл поберечь механизм и оттянуть момент выхода из строя.

На состоянии вискомуфты полного привода негативно сказывается в первую очередь неаккуратный и агрессивный стиль езды. Необходимо избегать частого передвижения по труднопроходимым участкам. Их преодоление вызывает перегрев муфты, которой для остывания требуется до 15 минут.

Также необходимо своевременно реагировать на изменения в поведении автомобиля, которые могут свидетельствовать о нарушениях в работе муфты. Для её диагностики требуется обращение в СТО, специалисты которого точно знают, как проверить вискомуфту полного привода.

Будьте внимательны к своему автомобилю, обращайте внимание на каждую деталь, не игнорируйте изменения в его поведении и не экономьте на диагностике. Поломку вискозной муфты легче предупредить, чем устранить.

drivertip.ru

Не очень полный привод: муфта или дифференциал?

Цена безопасности

Как-то так сложилось, что подключаемый полный привод считается решением не особенно надежным, не способным к передаче большого момента и вообще паллиативным, связанным с экономией средств. Причем уверены в этом 9 из 10 моих знакомых, которые о машинах знают вовсе не понаслышке. Но согласитесь: слова «экономия» и «дешевле» звучит как-то странно, если речь идет о новейших Х5, Х6 и Cayenne, ну или про «скромную» 550Xi или Panamera. Видимо, причина совсем в другом — вряд ли можно столько «наэкономить» на банальном межосевом дифференциале.

Если бы дифференциалы были настолько дороги, то вместо межколесного, наверное, тоже применяли бы что-то другое? И широко известный Torsen явно стоит не миллионы. Да, дело не в цене самого дифференциала. Сюрпризы преподнесли выявленные нюансы в настройке управляемости и работы различных электронных «помощников»: ABS, ESP и прочих систем повышения активной безопасности. И всё это оттого, что требования к активной безопасности машин сильно выросли за последние десятилетия, и управляемость даже простеньких машин находится на уровне, который и не снился спорткарам восьмидесятых.

Чем хорош постоянный полный привод? Тем, что крутящий момент присутствует на всех колесах постоянно, распределяясь по определенным правилам, жестко заданным устройством механизма. Напрямую задать распределение невозможно, но есть другие способы «научить» машину делать то, что нужно. Например, внедрением блокировки, использованием тормозных механизмов или чем-то ещё.

Кажется, что особой нужды в подобных «тонкостях» на дорогах с твердым покрытием нет, ведь ездили же Audi Quattro, Alfa 155, Lancia Delta Integrale… В любой книге в описании конструкций полного привода обязательно сказано, что уменьшение крутящего момента на колесах за счет его распределения на все четыре колеса позволяет увеличить боковую составляющую нагрузки, а значит, быстрее проходить повороты. Вдобавок можно реализовать тягу двигателя на любом покрытии. К тому же дифференциал – штука надежная, его не так уж легко сломать, делают их с запасом, ресурс у дифференциала очень высокий. В общем, сплошные плюсы.

К сожалению, очень быстро нашлись и минусы. Любое изменение тяги на полноприводной машине вызывает перераспределение массы по осям и колесам, а сложная трансмиссия следом распределяет и момент. Доля момента достанется всем четырём колёсам, но её количество будет зависеть от многих факторов. От сцепления каждого из колес, от массы деталей трансмиссии, от потерь на трение в узлах и так далее. В итоге получается, что предсказать, как именно изменится тяга на каждой из осей, сложно. Учитывая еще и постоянное изменение нагрузки, изменения в углах увода передней и задней оси становятся практически непредсказуемыми. Только очень опытный водитель может чувствовать все нюансы реакции машины на управляющие действия и быть готовым к любому развитию событий. Из этой ситуации пришлось искать выход.

Как это сделано?

Стабильность машины можно увеличить специальными конструктивными мерами. Например, увеличив момент инерции вокруг вертикальной оси, распределив нагрузку в пользу одной из осей таким образом, чтобы она постоянно на одной была больше, чем на другой, изменив толщину покрышек или углы установки. Ничего не напоминает? Конечно же, автомобили Audi. На них постоянный полный привод стал привычным и имел как минимум несколько особенностей из этого списка.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2На фото: Audi A6 Allroad 3,0 TDI quattro ‘2012–14

Расположенный перед осью мотор обеспечивал большой момент инерции вокруг вертикальной оси и гарантированно высокую загрузку передней оси. Многорычажная передняя подвеска обеспечивает наилучшее сцепление именно на передней оси в широких диапазонах нагрузки.

На Porsche 911 Carrera4 аналогичная схема привода просто «перевернута» на 180 градусов, а особенности компоновки те же. А вот на машинах других марок эта схема как-то не прижилась – исключение составляют только редкие машины для «гонщиков» и небольшое количество кроссоверов.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2На фото: Porsche 911 Carrera 4 Coupe ‘2015–н.в.

У Subaru схема полного привода и компоновка почти совпадают с таковой у Audi, за исключением более простых подвесок и более компактного мотора. Вместе с тем за счет меньших размеров и меньшей перегрузки передней оси управляемость куда более «спортивная».

Mitsubishi, Lancia и Alfa Romeo даже и вспоминать не стоит: их компоновка с поперечным мотором, да еще на очень компактных авто изначально не предназначалась неподготовленным водителям.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2На фото: Под капотом Alfa Romeo 156 ‘2002–03

Получается, если не принимать специальных конструктивных мер, машина с постоянным полным приводом обладает сложной управляемостью. Она может демонстрировать повадки то переднеприводного, то заднеприводного автомобиля в зависимости от тяги, нагрузки и еще тысячи причин. Для получения приемлемого для серийной машины результата на доводку управляемости придется затратить солидные усилия, ведь среднестатистический водитель подобных сюрпризов не любит, ему нужна однозначность в поведении. Конечно, ее можно получить, установив сложные электронные системы контроля устойчивости, но это сложный и дорогой способ. Куда легче будет упростить схему трансмиссии, установив муфту, подключающую вторую ось только в случае необходимости. Конечно, без электроники всё равно не обойтись, но в случае переднеприводной машины с поперечным расположением мотора трансмиссия станет на порядок проще. Например, вместо очень сложной и тяжелой раздаточной коробки можно обойтись простым угловым редуктором.

На машинах с продольным расположением двигателя и классической компоновкой преимуществ установки муфты чуть меньше. В массе значительного выигрыша получить не выйдет, но зато переднюю ось можно почти не подключать, избавившись от рывков тяги на рулевом управлении. И ещё можно снизить расход топлива, что для серийного автомобиля тоже немаловажно.

Подключать или не подключать?

Не так уж сложен постоянный полный привод, и не так уж он дорог. И первые поколения кроссоверов не случайно часто оснащали постоянным полным приводом. Да что там кроссоверы – вспомните нашу Ниву, которая получилась дешёвой и сердитой одновременно.

Для изначально переднеприводных машин действительно проще и дешевле оказалось сделать привод подключаемым. Разница в массе в 50 кг – это уже очень серьезно, а преимущества однозначной управляемости и возможности легкой настройки систем АБС существенно снижали цену «доводки» модели.

Применяемые поначалу для подключения задней оси вискомуфты оказались не лучшим выбором, и их быстро сменили на электронно-управляемые конструкции. Правда, некоторые производители, например, Honda, держались за свои специфические способы подключения полного привода (речь идёт о Dual-Pump-System). Но после массового внедрения даже простейших систем с управляемым подключением стало очевидным, что такого привода вполне хватает абсолютному большинству водителей. Причем хватает даже в случае мощных машин и повышенных требований к управляемости и проходимости.

Недостатки у системы подключаемого полного привода тоже имеются. В первую очередь они связаны с тем, что тут есть много узлов, которые дорого стоят. Поэтому их постоянно пытаются сделать подешевле и попроще. Результаты, правда, не всегда радуют.

Например, муфта может держать не весь крутящий момент мотора на первой передаче, а лишь его часть, или держать момент только ограниченное время. Она может не давать возможности работы с пробуксовкой, а скорость подключения – не регулироваться или регулироваться слишком грубо. Муфта может быть не рассчитана на длительную работу, в результате чего под нагрузкой частенько перегревается.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Электроника, обслуживающая систему подключения, тоже может быть упрощена. В этом случае алгоритмы иногда не учитывают часть режимов движения, снижая простоту безопасной управляемости.

В конце концов, у муфты всегда есть изнашиваемые узлы – например, сами сцепления, а зачастую еще и узлы гидропривода или электрики.

И всё же по мере снижения себестоимости электроники и применения подобных систем на всё более дорогих машинах качество такого механизма подключения неуклонно повышается. Хотя в целом муфта всё еще намного дороже простого дифференциала, и попытки сделать её ещё дешевле не прекращаются.

Отмечу, что есть такие конструкции подключения, эффективность работы которых превосходит все системы постоянного полного привода. К ним можно отнести почти все последние поколения полноприводных трансмиссий с изменяемым вектором тяги на Subaru и Mitsubishi и на премиальных немецких авто. Они дают возможность напрямую управлять крутящим моментом на одном или нескольких колесах на выбор. Это позволяет создавать автомобили с идеальной управляемостью и фантастическими возможностями. За рулем такой машины любая кривая на любом покрытии будет «прописана» почти идеально, причем с минимальными затратами усилий со стороны водителя. К сожалению, это сложные и дорогие системы, которые нацелены на получение фантастических показателей на гоночных трассах. И сконструированы они без оглядки на стоимость эксплуатации.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Не стоит пугаться и более простых систем. Например, куда более массовые авто наделяют отличной управляемостью и проходимостью муфты Haldex нескольких последних поколений. Младшие модели Land Rover, Range Rover, VW, Audi, Seat и Volvo широко используют конструкции этого бренда. И в эксплуатации подобные системы зарекомендовали себя достаточно надежными.

Полноприводные машины BMW получают и отличную проходимость, и безупречное поведение на асфальте. С тех пор как постоянный полный привод на Е53 заменили на подключаемый, систему непрерывно совершенствуют, и результаты прогресса впечатляют. Даже надежность смогли повысить до вполне приемлемого уровня.

Сегодня даже очень недорогие системы с чисто электрическим приводом от азиатских брендов не пасуют на бездорожье, да и на шоссе машины с ними радуют отличным поведением.

Что будет дальше?

Еще десяток лет – и кроме джиперов о постоянном полном приводе мало кто вспомнит. А по мере вытеснения машин с ДВС электромобилями сложные трансмиссии вымрут сами по себе, как мамонты. И боюсь, всем пора пересмотреть свое отношение к постоянному полному приводу. Это не дорогое и не элитное решение, а всего лишь не особенно востребованная технология из середины восьмидесятых. Из того времени, когда возможности моторов намного опередили возможности шин и электроники. Тогда-то и появилась легенда о самом полном и постоянном приводе. Которая, правда, здравствует и поныне.

www.kolesa.ru

Принцип работы муфт полного привода внедорожников

В ряде систем полного привода имеется специальная муфта, при помощи которой регулируется уровень передачи крутящего момента на ось автомобиля.

Кстати, выход из строя муфты становится одной из частых причин отказа полного привода. Муфта может выйти из строя, если своевременно не осуществлять её техническое обслуживание:

  • не заменять масло в муфте;
  • не обращать внимания на звон подшипника.

Наибольших успехов в сфере разработки муфт полного привода добилась компания Фольксваген. Ей разработана система 4Motion, на которой следует остановиться более подробно.

Система 4Motion и муфта Haldex


Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2
Технологию начали использовать за два года до Миллениума. До этого работа полного привода немецких автомобилей базировалась на вискомуфтах.

Использование муфты Haldex стало революцией в области полного привода. Данная муфта:

  • фрикционная;
  • имеет большое количество дисков;
  • управляется электрогидравлическим способом.


Её применение позволило создавать автомобили с автоматически подключаемым полным приводом. Кстати, муфта Haldex устанавливается сейчас не только на немецкие автомобили, но и на машины других европейских производителей.

Принцип работы


В первых поколениях муфт насос работал за счет разницы вращения осей. Он создавал необходимое давление масла. А уже под давлением масла сжимались диски муфты. Клапана и блок управления регулировали уровень давления масла.

Муфта 4-го поколения


На современные полноприводные автомобили устанавливается муфта 4-го поколения. Принцип её действия схож с принципом действия муфт предыдущих поколений. Однако в устройстве имеется уже электронный насос. Разность скоростей имеет теперь второстепенное значение, работа муфты осуществляется на основании обмена сигналами между различными датчиками и блоком управления.

Таким образом, можно отметить, что современная муфта полного привода – это достаточно эффективное устройство, позволяющее целесообразно распределять крутящий момент между осями автоматически, без участия человека.

Существенным минусом подобных муфт является то, что они, при больших нагрузках, могут выходить из строя. А их замена или ремонт – дело дорогостоящее.

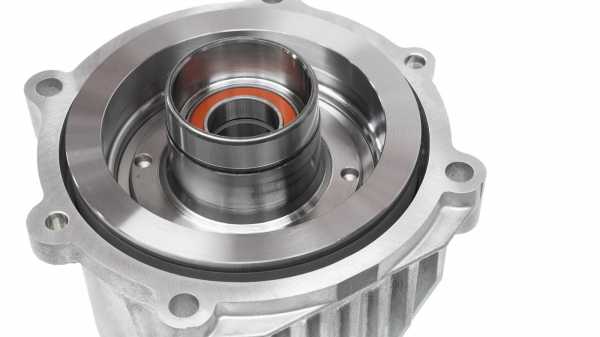

Как поменять подшипник муфты полного привода

Одной из характерных болезней муфт является шум подшипника Причем, актуально это, как для старых вискомуфт так и для современных элетроуправляемых. Если подшипник начинает звенеть, то его нужно менять, чтобы не было более серьезных последствий. Сделать это можно и в домашних условиях. Главное – иметь определенные теоретические знания и прямые руки. Конечно, технология ремонта несколько отличается, в зависимости от марки и модели машину. Но общий принцип таков:

  • Необходимо загнать машину на яму или вывесить на подъемнике.
  • Идентифицировать под днищем машин кардан и редуктор. К редуктору крепится сама муфта. Часто проводят еще и ряд операций по отсоединению элементов системы полного привода друг от друга. Такие манипуляции облегчают снятие муфты. Заодно, можно провести профилактику и остальных элементов системы.
  • На всякий случай слить масло с редуктора.
  • Демонтировать муфту и извлечь подшипник.
  • Удалить во всех доступных местах всю ржавчину, которая образовалась за время работы старого подшипника.
  • Установить новый подшипник на то место, где ему полагается стоять, правильно его сориентировав.
  • Аккуратно все собрать в правильном порядке и загерметизировать.

Инструкция, стоит повторить, получилась довольно общей и короткой. Но в каждом конкретном случае возникают свои особенности и сложности. У кого-то, например, новый подшипник не становится на место, тогда можно задействовать в ремонте, с большой долей аккуратности, кувалду или молоток.

Какое масло заливать в муфту полного привода

В зависимости от марки и модели автомобиля, в муфте полного привода необходимо менять масло после 30 и 60 тысяч пробега, в некоторых источниках встречается цифра в 100000 километров. Но лучше не затягивать. Сам процесс замены масла не вызывает серьезных трудностей. В муфте имеется сливное отверстие и заливная горловина. Процесс замены масла достаточно типичен:

  • открыть сливное отверстие, слить масло;
  • залить свежее масло в заливную горловину;
  • убедиться, что масла залито достаточно.


Стоит подчеркнуть, что самые распространенные муфты Haldex расположены в главной передаче. Зафиксированы случаи, когда при техническом обслуживании авто сервисмены путали заливные и сливные отверстия самой муфты и редуктора, что приводило не к смертельным, но к неприятным последствиям.

Безусловно, тем, кто обслуживается в официальных автосервисах, не стоит ломать голову над поиском необходимого масла для муфты.

Что касается остальных, тех, кто любит и желает обслуживать машину собственными руками, рекомендуются следующие варианты:

  • заехать на официальный автосервис и узнать, какое масло используют местные специалисты;
  • зайти на форум, посвященный конкретной марке и модели автомобиля, и задать вопрос там;
  • связаться с разработчиками той или иной муфты и уточнить информацию у них.

Ни в коем случае нельзя тянуть с заменой масла в муфте. Осуществлять замену необходимо в те сроки, которые предусмотрены технической документацией на автомобиль.

4x4ru.com

Устройство и виды полного привода

Многие любители активного отдыха и частых поездок за город выбирают в качестве транспортного средства кроссоверы и внедорожники, в конструкции которых используется полный привод. Такие авто отличаются повышенным клиренсом и всеми ведущими колесами, что обеспечивает хорошую проходимость.

Но далеко не всегда такие авто способны преодолеть даже среднее бездорожье, не говоря уже о серьезной грязи. И виной этому может оказаться все тот же полный привод, точнее его конструктивные особенности. Поэтому наличие всех ведущих колес еще не означает, что машина способна на покорение сильной грязи.

Основные составные элементы трансмиссии

Полный привод подразумевает передачу крутящего момента от силового агрегата на колеса обеих осей, благодаря чему и повышается проходимость по грязи.

Основная конструктивная особенность привода этого типа перед другими (передний, задний) — наличие в трансмиссии дополнительного узла – раздаточной коробки. Именно этот узел и обеспечивает распределение вращения по двум осям авто, делая ведущими все колеса.

В целом эта трансмиссия авто состоит из:

  • сцепления;
  • коробки переключения передач;
  • раздаточной коробки;
  • приводных валов;
  • главной передачи обоих мостов;
  • дифференциалов.

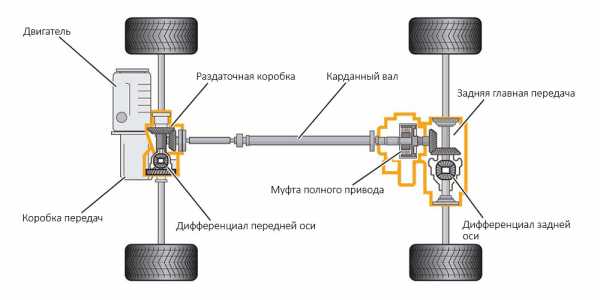

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Вариант конструкции полноприводной трансмиссии (подключаемый автоматически)

Несмотря на использование одних и тех же составляющих, вариаций и конструктивных исполнений трансмиссии – множество.

Конструктивные и эксплуатационные особенности

Стоит отметить, что на многих авто привод на все колеса осуществляется не всегда. То есть, ведущей постоянно является только одна ось, вторая же подключается только при надобности, причем делаться это может как в автоматическом режиме, так и вручную. Но есть и вариации трансмиссии, у которой отключение оси не осуществляется.

Трансмиссии с конструкцией, обеспечивающей передачу вращения на все колеса, используются на авто как с поперечной установкой силового агрегата, так и с продольной. При этом компоновка предопределяет, какая из ведущих осей функционирует постоянно (исключение – постоянный полный привод).

Система, обеспечивающая привод на все колеса может работать как с МКПП, так и с любой автоматической коробкой передач.

Устройство автоматической коробки передач

Принцип работы системы достаточно прост: от мотора вращение передается на КПП, которая обеспечивает изменение передаточных чисел. От коробки передач вращение поступает на раздатку, которая перераспределяет его на две оси. А далее уже по карданным валам вращение передается на главные передачи.

Но выше описана общая концепция системы полного привода. Конструктивно же трансмиссия может отличаться. Так, как правило, на авто с поперечным расположением в конструкцию КПП одновременно входят и главная передача переднего моста, и раздатка.

А вот в авто с двигателем, установленным продольно, раздатка и главная передача передней оси – отдельные элементы, и вращение на них поступает за счет приводных валов.

Существует еще ряд конструктивных особенностей, которые напрямую влияют на проходимость авто. В первую очередь это касается раздаточной коробки. В полноценных внедорожниках у этого узла обязательно имеется понижающая передача, которая в кроссоверах есть далеко не всегда.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Toyota Tundra

Также на внедорожные качества влияют дифференциалы. Количество их может быть разным. У одних авто присутствует межосевой дифференциал, входящий в устройство раздатки. Благодаря этому элементу осуществляется возможность изменения соотношение распределения момента вращения между осями в зависимости от условий движения. В некоторых авто для увеличения проходимости также предусматривается блокировка этого дифференциала, после задействования которого распределение вращения по мостам делается в строго заданных пропорциях (60/40 или 50/50).

Но межосевого дифференциала в конструкции системы может и не быть. А вот межколесные дифференциалы, устанавливаемые на главных передачах, присутствуют на всех авто, но не на всех имеются их блокировки. Это тоже сказывается на ходовых качествах.

Различаются также и механизмы управления приводом. В одних авто все делается в автоматическом режиме, у других для этого водителем задействуются электронные системы, у третьих – подключение полностью ручное, механическое.

В общем, полный привод, используемый на авто, система не такая уж и простая, как изначально кажется, хотя принцип его функционирования на всех авто одинаков.

Самыми известными являются системы:

  • 4Matic от Mercedes;
  • Quattro от Audi;
  • xDrive от BMW;
  • 4motion концерна Volkswagen;
  • ATTESA у Nissan;
  • VTM-4 компании Honda;
  • All wheel control разработка Mitsubishi.

Виды привода, используемые на авто

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

  1. Постоянный полный привод
  2. С автоматически подключаемым мостом
  3. С подключением вручную

Это основные и самые распространенные варианты.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time»), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Виды кузовов автомобиля

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand»), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

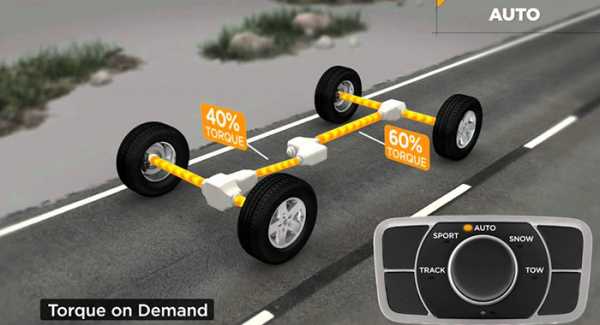

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Иные варианты

Стоит указать, что существуют комбинированные трансмиссии, которым присущи конструктивные и эксплуатационные особенности одновременно нескольких видов систем. Они получили обозначение «Selectable 4WD» или многорежимный привод.

В таких трансмиссиях существует возможность установки режима работы привода. Так, подключение полного привода может осуществляться как в ручном, так и в автоматическом режиме (причем существует возможность отключения любого из мостов). То же касается и блокировок дифференциалов – межосевого и межколесных. В общем, вариаций работы трансмиссии – множество.

Есть и более интересные варианты, к примеру электромеханический полный привод. В этом случае весь крутящий момент поступает только на одну ось. Второй же мост оснащается электромоторами, которые задействуются в автоматическом режиме. Последнее время такая трансмиссия становиться все более популярной, хотя полноценной системой, в классическом понимании, ее назвать нельзя. Такие автомобили являются гибридными системами.

Положительные и отрицательные стороны

Полный привод имеет ряд достоинств перед другими типами. Основными из них можно выделить:

  • Эффективное использование мощности силовой установки;
  • Обеспечение улучшенной управляемости авто и его курсовой устойчивости на разных видах покрытия;
  • Повышенная проходимость авто.

Противовесом достоинств выступают такие негативные качества, как:

  • Повышенное потребление топлива;
  • Сложность конструкции привода;
  • Большая металлоемкость трансмиссии.

Несмотря на отрицательные качества, автомобили, у которых имеется полный привод, пользуются спросом и очень популярны даже среди автолюбителей, за город практически никогда не выезжающих.

autoleek.ru

Как работает электромагнитная муфта полного привода

Описываемый ниже тип включения полного привода настолько распространён, что перечень всех автомобилей, где он устанавливается будет достаточно обширным.
Renault Duster, Nissan Qashqai, Mitsubishi Outlander, Hyundai Tucson, Hyundai Creta, Ford Escape, Mazda CX-5 — это лишь некоторые из тех, что на слуху. В основном, конечно же, это так называемые «паркетники», где установка полноценных раздаточных коробок невозможна из-за плотной компоновки. Так же малые габариты и простота управления позволяют устанавливать муфты этого типа и на совсем маленькие автомобили типа Mini Cooper. Однако и это далеко не вся область применения. Точно такие же муфты (правда, открытого типа и покрупневшие в размерах) можно обнаружить и в составе «взрослых» раздаточных коробок (например Borg Warner 4405 для Ford Explorer или Borg Warner 4406 для Ford Expedition/Lincoln Navigator).
Устройство муфты.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Конструктивно муфту можно разделить на три части:
— электромагнитная муфта для активации функции полного привода управляемая внешним электронным блоком;
— кулачковая муфта, предназначение которой — преобразование разницы крутящих моментов на входном и выходном валу в усилие сжатия фрикционного пакета;
— фрикционная муфта посредством которой и передаётся основной крутящий момент от входного вала к выходному.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

На большинстве автомобилей все эти муфты (за исключением неподвижной катушки) заключены в герметичный корпус в который залита специальная трансмиссионная жидкость. Сделано это из-за слишком разных требований к маслам используемых в гипоидных зубчатых передачах (главная пара) и в передачах с использованием фрикционных материалов.
Для простоты представления процессов рассмотрим работу муфты на примере работы в режиме принудительного полного привода. В этом случае алгоритмы работы электроники управляющей включением электромагнитной муфты можно опустить.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

При включении принудительного полного привода происходит подача напряжения на катушку электромагнитной муфты (6). Якорь (3) электромагнитной муфты притягивается к катушке и смещаясь по шлицам обоймы кулачковой муфты (2) входит в зацепление с корпусом муфты образуя жёсткую кинематическую связь обоймы (2) с входным валом. Вторая обойма (1) кулачковой муфты постоянно зацеплена с выходным валом посредством шлицов.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Пока вращение входного и выходного валов синхронно (езда по твёрдому покрытию с хорошим сцеплением) ничего не происходит. Но как только возникает пробуксовка передней оси, входной вал смещается вперёд относительно выходного. Это приводит к смещению шарика (5) кулачковой муфты в бороздках. А так как бороздки имеют переменную глубину (скосы) шарик начинает давить на обоймы обгонной муфты. Обойма (2) упирается в корпус. Обойма (1) имеющая нажимной диск начинает сжимать фрикционную муфту. Сила сжатия будет расти до того момента пока угловые скорости входного и выходного валов не выравняются. То есть конструкция муфты такова, что при её срабатывании никакой пробуксовки (больше чем это достаточно для срабатывания кулачковой муфты, т.е. считанные градусы) в муфте нет. Как только начинается пробуксовка, обоймы кулачковой муфты смещаются ещё больше и фрикционный пакет сжимается с бОльшей силой пока пробуксовка муфты не будет устранена.
Правда тут есть нюанс. На дорогих спортивных авто в конструкцию муфты вносят дополнительное усовершенствование. Между якорем (3) и корпусом муфты устанавливается ещё один «первичный» (primary) пакет фрикционов. Тогда за счёт модуляции сигнала на катушке (6) появляется возможность контролировать блокировку обоймы муфты (2) допуская её некоторое проскальзывание. Тем самым появляется возможность гибко перераспределять крутящий момент между передней и задней осью. Необходимо это для изменения поведения в повороте (баланс между избыточной и недостаточной поворачиваемостью) у машин претендующих на гордое звание раллийных или спорт-каров. К недорогим паркетникам это никоим образом не относится. Там муфта работает просто по принципу вкл/выкл. Однако, «дорогие технологии» постепенно становятся более доступными и есть основания надеяться, что вскоре можно будет заняться подобной тонкой настройкой и бюджетных авто.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Но тогда возникает закономерный вопрос: как же тогда возникает перегрев муфты? А возникает он по совокупности факторов.
1. Трение во фрикционном пакете при включении муфты хоть и минимально по времени, но всё есть. Учитывая передаваемый момент и цикличность включений-выключений муфты (на некоторых режимах езды и неправильной буксовки, о чём ниже) выделение тепла может достигать значительных величин.
2. Нагрев электромагнитной катушки. Он достаточно мал, чтобы вызвать перегрев даже будучи включённой значительное время, но всё же тоже вносит вклад.
3. Нагрев в результате проскальзывания якоря (3) по корпусу муфты. Это не является штатным функционированием, но может возникать при резком включении муфты. Например, при езде на высоких скоростях по нестабильным покрытиям в режиме 4WD AUTO. При этом время включения фрикционной муфты (то есть время проскальзывания в ней) увеличивается, а значит и увеличивается тепловыделение в ней.
Интересен так же способ, которым контроллер определяет температуру муфты. Датчиков температуры муфты на большинство указанных авто не устанавливается, тем не менее контроллер как-то определяет температуру. А определяет он её по изменению сопротивления катушки, то есть по изменению тока протекающего через неё. Сопротивление меди увеличивается с ростом температуры. Изменение составляет около 25% при увеличении температуры на 60°C. Электроника просто измеряет изменение силы тока при приложенном напряжении и высчитывает сопротивление. По изменению сопротивления можно вычислить температуру. Измерения не являются абсолютно точными (измерения калиброванным датчиком будут заведомо точнее), но более чем достаточными для выявления перегрева.
При выключении муфты обесточивается катушка (6), под действием пружинного диска якорь муфты «отлипает» от корпуса муфты. Тем самым пропадает кинематическая связь между входным валом и обоймой кулачковой муфты (2), она получает возможность свободного вращения относительно корпуса на игольчатом подшипнике (4). Шарик (5) кулачковой муфты под действием сил реакции сжатого фрикционного пакета стремится занять устойчивое положение в углублении обойм (1) и (2), а так как препятствующих ему это сделать сил нет (обойма (2) свободно вращается), он «распускает» кулачковую муфту, а та в свою очередь — фрикционный пакет. Муфта разблокирована.
Теперь ещё один нюанс. Так как механическая блокировка приводится в действие от разницы в частотах вращения хвостовиков переднего и заднего мостов учитывается не пробуксовка какого-то конкретного колеса на оси, а средняя арифметическая скорость вращения левого и правого колёс осей. То есть, например, при диагональном вывешивании при активной работе газом за счёт инерции вывешенных колёс скорости вращения входного и выходного валов муфты будут периодически выравниваться и меняться местами вызывая смещение шарика (5) кулачковой муфты и разблокировку фрикционной муфты. аналогичные процессы будут происходить и при «дрифтинге» и, само собой разумеется, при смене направления движения.
Из этого следует, что дифференциал заднего моста с блокировкой сильно облегчил бы жизнь муфте полного привода. Количество ненужных включений-выключений сильно бы сократилось.
Теперь обсудим, что будет происходить в муфте при износе её компонентов.
Кулачковая муфта — практически вечная. Ей как и подшипникам грозит только контактная усталость и выкрашивание пятна контакта шарика с канавками, но даже и с такими дефектами она будет работать ещё достаточно долго вплоть до полного разрушения, так как относительные скорости шарика и обойм ничтожно низкие.
Износ якоря (либо фрикционных дисков первичного пакета, неравномерный, либо с задирами) и его контактной поверхности на внутреннем корпусе муфты приведёт к пробуксовке обоймы кулачковой муфты (2) и неполному сжатию фрикционного пакета. Как правило сопровождается это заметными рывками в трансмиссии под большой нагрузкой. Однако такой вид износа достаточно редок (помним, что относительные скорости входного и выходного валов невысоки, а при штатной «мягкой» эксплуатации и вообще около нуля).
Износ фрикционного пакета муфты до какого-то момента компенсируется кулачковой муфтой. Просто увеличиваются ходы её обойм до блокировки муфты. Но когда предел будет достигнут кулачковая муфта превратится в подшипник. При этом будут слышны достаточно громкие щелчки всякий раз, когда шарики будут проскакивать углубления в обоймах. При этом так же возможны рывки в трансмиссии но гораздо более вялые нежели в предыдущем случае.
Подведём итог. В достоинства муфты занесём простоту конструкции, минимум движущихся частей (а те, что есть, движутся с невысокими относительными скоростями), простоту управления без применения дорогих сервоприводов, герметичность конструкции (никаких выходящих наружу тяг и валов управления), плавность включения, опция управления передаваемым на задние колёса моментом. Недостаток по сути один — отсутствие возможности постоянного жёсткого подключения полного привода.
P.S. А вот видео с конструкцией муфты полного привода ранних Дастеров:


Это стопроцентный формат кроссовера, и для того чтобы стали возможными быстрые или кратковременные включения второй пары ведущих колес, появились разнообразные многодисковые муфты их подключения.

ЭКОНОМИЯ МЕТАЛЛА И ТОПЛИВА
Недорогая и компактная многодисковая муфта, не вызывающая дополнительных вибраций и крайне отзывчивая, вытеснила сегодня на 90% полноприводных машин все другие виды трансмиссии, сведя формулу нынешней постройки массового кроссовера к единому принципу: поперечно расположенный впереди мотор постоянно приводит передние колеса, а задние подключаются муфтой по потребности.

Полный привод, реализованный таким образом, намного проще настоящих внедорожных конструкций. Раздаточной коробки нет, возле переднего дифференциала остаются лишь дополнительная пара шестерен отбора мощности да выходной вал. Еще один плюс: благодаря малому весу и размерам стало возможным разгрузить от тяжести муфты и без того тяжелую переднюю часть автомобиля. Многодисковая муфта поселилась прямо на заднем редукторе.

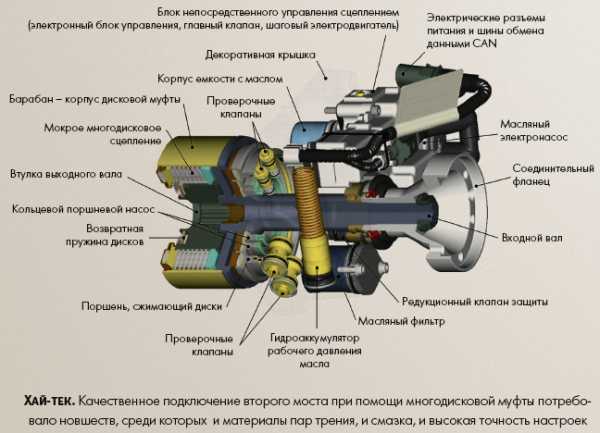

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

РАЗНЫЕ
Но муфта муфте рознь. При одинаковом принципе подключения второго моста конструкции могут иметь значительные различия.

Изначально решено было каким-то образом заставить срабатывать муфту от проскальзывания передней половинки, связанной с мотором и передними колесами, относительно задней, соединенной с задними колесами. Забуксовал перед, пошла разница оборотов половинок, муфта заблокировалась, подключился зад. Логично?

Самые первые муфты применял Volkswagen Golf в своей трансмиссии Syncro. Пакет фрикционов в них не сжимался, а был залит силиконовой жидкостью, которая густела при больших нагрузках и сама передавала вращение. Управлять такой виско-муфтой было невозможно, характеристика ее работы оставляла желать лучшего, и 100% крутящего момента на задние колеса она передать не могла. К тому же при буксовании в грязи силикон вскипал, муфта быстро перегревалась и… сгорала.

Другая конструкция попала на ранние Ford Escape. Там диски муфты уже сжимались, но происходило это чисто механически, при помощи шариков и клиновидных прорезей, в момент проворачивания передней части относительно задней. Муфта работала четче, но резче, вызывая неожиданные удары в самой ответственной фазе скользкого поворота.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Представьте себе, что в вираже ваш автомобиль внезапно из переднеприводного превратится в «классику», а под сброс газа муфта также внезапно отключится. Последствия могут быть фатальными.

Эта проблема и дальше довольно долго преследовала производителей муфт. Чтобы адекватнее регулировать поток мощности к задним колесам, а заодно и оберегать диски муфты от перегрева, предприняли попытку использовать гидравлику.

ПРИШЕСТВИЕ HALDEX
Последней версией неуправляемой муфты стала первая генерация Haldex 1998 года. Здесь диски сжимал гидроцилиндр, давление масла для которого вырабатывал насос. Насос смонтировали на одной половинке муфты, а привод на него шел от другой. То есть теперь при разнице оборотов передних и задних колес нарастало давление сжатия и муфта блокировалась. Haldex работал мягко и оказался успешным.

Выигрышей получили сразу два: масло, теперь циркулирующее и через гидронасос, лучше охлаждалось, а гидропривод четче и, главное, быстрее срабатывал. Но все же оставалась неиспользуемой часть функционала привода – упреждение подключения заднего моста в самом начале развития опасной ситуации, частичное блокирование муфты для прохождения поворотов. С этим могла и должна была справиться электроника.

Так в 2004 году появилось второе поколение Haldex все с теми же дисками и насосом, но с электронным клапаном, а в «мозги» системы стабилизации машины внедрили отдел, заведующий полным приводом.

Рекомендуемые сообщения

Для публикации сообщений создайте учётную запись или авторизуйтесь

Вы должны быть пользователем, чтобы оставить комментарий

Создать учетную запись

Зарегистрируйте новую учётную запись в нашем сообществе. Это очень просто!

Войти

Уже есть аккаунт? Войти в систему.

Похожий контент

Не включается передний мост на ходу! Вернее может машина катится, но я должна тормозить. Скорость значения не имеет. Раньше, можно было хоть на 80 врубить (было, грешна, с перепугу )
Начала проявляться после замены ступичных подшипников на левом колесе. Странно, но тем не менее.
До какой степени не включается, не знаю, т.е. не пыталась дернуть со всей силы до скрежета шестеренок. Дергаю раз, два — не включается, по сильнее — скрежет, мне жалко птичку, отпускаю. На тормоз нажму, включится. Воть! Грустняшка я! Это не совсем удобно, я люблю вылететь на обочину

Сальник давече заменен был, масло в т.ч. Масло меняла 2 года назад, было черным, сейчас меняли, было светлым.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Последние посетители 0 пользователей онлайн

Ни одного зарегистрированного пользователя не просматривает данную страницу

morflot.su

как работает полный привод. Правильный полный привод Как работает муфта включения полного привода

Главная » Колеса » Четыре на четыре: как работает полный привод. Правильный полный привод Как работает муфта включения полного привода


Удивительно, но факт — очень многие автовладельцы совершенно не разбираются в типах полноприводных трансмиссий. А ситуацию усугубляют автомобильные журналисты, которые сами с трудом разбираются в типах приводов и том, как они работают.

Самое серьезное заблуждение заключается в том, что многие до сих пор считают, что правильный полный привод должен быть обязательно постоянным, и категорически отвергают системы автоматически подключаемого полного привода. При этом автоматически подключаемый полный привод бывает двух типов, разделяемый по характеру работы: реактивные системы (включающиеся по факту пробуксовки ведущей оси) и превентивные (в которых передача момента на обе оси активируется по сигналу от педали газа).

Я расскажу про основные варианты полноприводных трансмиссий и покажу, что за электронно-управляемыми полноприводными трансмиссиями будущее.


Все примерно представляют как устроена трансмиссия автомобиля. Она предназначена для передачи крутящего момента от коленчатого вала двигателя на ведущие колёса. В трансмиссию входит сцепление, коробка передач, главная передача, дифференциал и приводные валы (кардан и полуоси). Важнейшим устройством в трансмиссии является дифференциал. Он распределяет подводимый к нему крутящий момент между приводными валами (полуосями) ведущих колёс и позволяет им вращаться с разной скоростью.

Для чего это нужно? При движении, в частности при поворотах, каждое колесо автомобиля движется по индивидуальной траектории. Следовательно все колёса автомобиля в поворотах вращаются с разной скоростью и проходят разные расстояния. Отсутствие дифференциала и жёсткая связь между колёсами одной оси приведёт к повышенной нагрузке на трансмиссию, неспособности автомобиля поворачивать, не

toyota-cluber.ru

Системы полного привода: какие бывают и каких проблем ждать от каждой из них

Для большинства полный привод — это когда ведущими являются все четыре колеса. Однако, копнув чуть глубже, мы обнаружим, что, даже если на машине стоит шильдик AWD, это не значит, что момент от двигателя поступает на обе оси. Разобраться с тем, что сегодня представляют собой полноприводные системы и какие технические проблемы за собой тянут, мы решили вместе с техническими специалистами сервисного центра «Дилижанс», специализирующегося на ремонте автомобилей концерна VAG.

На сегодняшний день в гражданском автомобилестроении существует два основных вида полного привода: подключаемый полный (Part-time) и постоянный полный (Full-time). В условные подвиды можно выделить электронно-управляемый полный привод (On-demand) и многофункциональный полный привод, который у разных марок, как правило, носит собственное название.

Подключаемый полный привод

В данной системе автомобиль по умолчанию едет в моноприводном режиме. В случае если появляется необходимость во всех ведущих колесах, вторая ось подключаются либо по желанию водителя, либо по сигналу электроники. Причем в первом варианте система принципиально различается по своему конструктивному устройству.

Жестко подключаемый, или полный привод Part-time

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Этот тип привода считается самым простым и надежным, так как не имеет никаких сложных систем, которые должны отвечать за автоматическое распределение тяги по осям. По умолчанию крутящий момент передается только на одну ось, вторая ось включается только по необходимости с помощью раздаточной коробки с кулачковой муфтой. При включении «раздатки» обе оси жестко соединяются между собой, обеспечивая постоянное симметричное распределение крутящего момента.

Несмотря на конструктивную простоту, система имеет значимую особенность: невозможность ездить в режиме полного привода постоянно, а также на высоких скоростях и по ровным сухим поверхностям. Вернее, ездить-то можно, только с огромной вероятностью повредить систему полного привода.

Дело в том, что при повороте каждое из четырех колес вращается с разной скоростью и проходит свою траекторию поворота. Между осями нет никаких систем, компенсирующих разность этих скоростей, а потому вся нагрузка ложится на «раздатку», которая со временем и выходит из строя. Проще говоря, подключать вторую ось необходимо только для увеличения проходимости автомобиля на покрытиях, допускающих проскальзывание колес, таких как грязь, песок, снег, лед или в крайнем случае сильный дождь.

Проблемы

Что же касается технических проблем, то основной причиной выхода из строя раздаточной коробки как раз является пренебрежение правилами использования полного привода. Например, «раздатка» регулярно ломается на автомобилях Suzuki Jimny в силу того, что основными потребителями этого автомобиля являются представительницы прекрасной половины человечества, не особо разбирающиеся в конструктивных нюансах системы Part-time.

Если жесткое включение происходит не старым добрым рычагом, а с помощью электропривода, то система может не включиться. Происходит это чаще всего на стоящей машине, потому что зубья валов не попадают в зацеп и электроника дает отбой. Неисправностью это не является и исправляется просто накатом, чтобы в момент движения зацеп все же произошел.

Очень часто автомобили с системой Part-time являются объектами серьезного внедорожного тюнинга, а следовательно, и жесточайших нагрузок. Так что развалившиеся межколесные дифференциалы, оборванная цепь переднего вала и менянные главные передачи — не редкость на подобных авто. Однако в большинстве случаев узел настолько прост и надежен, что может вызвать вопросы лишь в случае огромных пробегов или халатного отношения владельца, например к замене масла.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

К автомобилям с системой Parttime относится большинство современных пикапов и серьезных внедорожников: «УАЗ Патриот», Toyota Hilux, Foton Sauvana и даже Suzuki Jimny. Как правило, большинство автомобилей с подобной системой имеют в «раздатке» дополнительно понижающий редуктор, а также заднюю межколесную блокировку — штатно или в качестве опции

Автоматически подключаемый или полный привод On-demand

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Самый массовый тип полного привода, в основе которого — многодисковая муфта, способная перебрасывать момент от основной ведущей оси к вспомогательной. Серьезным оружием на бездорожье такой тип привода не является (хотя есть исключения) и служит в большей степени как дополнительная система для более уверенного движения по неровностям и более эффективного распределения крутящего момента по колесам в зависимости от типа поверхности.

По умолчанию система On-demand функционирует в моноприводном режиме. Как только электроника получает сигнал о пробуксовке ведущих колес, с помощью электронно-управляемой многодисковой муфты момент подается на вторую ось. Дополнительно с помощью вспомогательных электронных систем может регулироваться и момент на каждом колесе.

Конструктивно система работает по принципу сцепления: внутри муфты находятся диски, которые при поступлении сигнала с датчиков механически прижимаются друг к другу, передавая момент на ведомую ось. Системы у разных марок отличаются в основном принципом прижимания этих дисков и «навороченностью» электронных «мозгов» привода, которая выражается в быстродействии или наличии различных ручных режимов включения. Простые системы, опираются, например, на информацию от датчиков ABS и ESP, а премиум-кроссоверы умеют отслеживать уже такие показатели, как угол поворота руля, крен кузова и т. д.



Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Проблемы

Учитывая, что принцип работы фрикционной муфты основан на трении, главной проблемой системы On-demand является перегрев, при котором система выдает ошибку и отключает ведомую ось. В большинстве случаев он возникает при длительных пробуксовках, например при попытке покорить какое-либо бездорожье, причем иногда даже самое безобидное. Как правило, остыв, муфта вновь становится работоспособной. Регулярное повторение подобного приводит к замене пакета фрикционов.

Еще одной распространенной проблемой является выход из строя подшипника корпуса муфты, признаками износа которого является шум, вой или вибрации. Само собой, состояние и уровень масла в муфте также сильно влияет на работоспособность привода. Исправность датчиков, с которых «мозги» муфты получают информацию, напрямую влияет на включение полного привода. Также часто можно столкнуться с неисправностью приводного механизма, сжимающего диски.

В целом можно сказать, что, хотя система On-demand отлично изучена и хорошо известна механикам, в ремонте она достаточно капризна и дорога. Радует то, что большая часть проблем фрикционной муфты связана с ее жесткой эксплуатацией, то есть когда городские кроссоверы начинают использовать как внедорожники. Если же полный привод используется время от времени в легком режиме, система почти не доставляет проблем.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

К автомобилям с системой Ondemand относится большинство современных кроссоверов: Nissan XTrail, Kia Sportage, Mitsubishi Outlander. Однако встречаются и различные интересные исключения. Например, Renault Duster получил в пару к обычной муфте имитацию понижающей передачи, а Nissan Juke вообще имеет систему из двух независимых муфт на каждом из задних колес

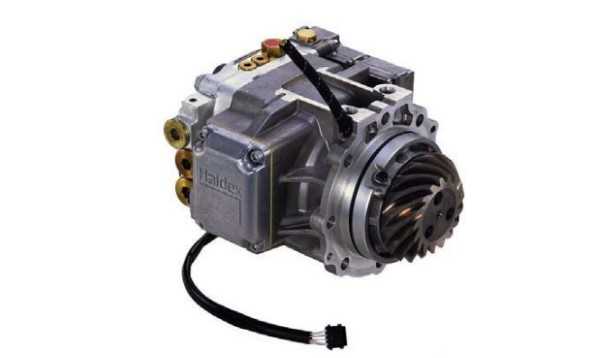

Полный привод на основе муфты Haldex

Хотя система конструктивно является разновидностью подключаемого привода On-demand, она заслуживает отдельного упоминания, так как представляет собой нечто среднее между подключаемым и постоянным полным приводом.

В основе конструкции все та же многодисковая фрикционная муфта, управляемая посредством электрогидравлики. Фишка в том, что электроника запрограммирована даже на сухой ровной дороге часть момента передавать на заднюю ось, в результате чего автомобили с муфтой Haldex получаются с постоянным приводом. А отключается ось, например, при равномерном прямолинейном движении (например, на трассе) для экономии топлива.



Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Устройство муфты Haldex

Проблемы

На текущий момент муфта Haldex существует уже в пятом поколении. Проблемы с ней ровно те же, что и с обычными фрикционными муфтами, описанными выше. Особенности исключительно конструктивные: расположена муфта прямо в корпусе задней главной передачи, вместе с насосом и блоком управления. Учитывая, что первые версии Haldex скоро отметят двадцатилетие, у многих машин уже начинают отгнивать крышки электронного блока. Внимательно нужно относиться к замене масла, которая предполагает сокращенные интервалы: каждые 60 тыс. км.

Муфты Haldex используются такими марками, как Volvo, Land Rover, Ford, концерн VAG и многие другие

Постоянный полный привод

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Автомобили с такой системой полного привода всегда передают крутящий момент на все четыре колеса, что понятно из англоязычного названия Full-time. В своей основе система оснащена межосевым дифференциалом, который имеет несколько конструктивных вариантов: симметричный и несимметричный, блокируемый и неблокируемый. Блокировка, в свою очередь, может выполняться в автоматическом или ручном режиме. Все это зависит от того, для каких целей создается полный привод. Чаще всего используется самоблокируемый дифференциал, который также может быть выполнен на основе одной из трех систем: вязкостной или фрикционной муфты и с блокировкой типа Torsen.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Если в двух словах, то система Full-time и конструктивно, и функционально совмещает в себе принцип работы систем Part-time и On-demand. Дифференциал напрямую передает крутящий момент от одной оси к другой, а установленная с ним в одном корпусе муфта в зависимости от степени блокировки может перераспределять этот момент исходя из условий. Навороченные системы с двумя приводными валами, наподобие трансмиссии SuperSelect от Mitsubishi, умеют дополнительно «отстегивать» одну ось, превращаясь в отключаемый полный привод.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Дифференциал Torsen

Отдельно стоит упомянуть трансмиссию на основе дифференциала Torsen, который становится все популярнее. У него вместо муфт используется три пары червячных шестерней, которые осуществляют перераспределение момента. В свободном состоянии распределение тяги по осям равное, как только скорости вращения колес начинают отличаться, вращение шестерней заставляет частично блокироваться выходные валы, передавая момент на колесо с лучшим зацепом.

В зависимости от задач автомобили с подобными системами также дополнительно комплектуются задним (и иногда передним) блокируемым межколесным дифференциалом, понижающим редуктором и даже дополнительной муфтой. Комбинации могут быть совершенно разными в зависимости от задач — внедорожных, спортивных или экономящих топливо. Например, трансмиссия от Audi на легковых моделях и кроссоверах — quattro ultra — имеет многодисковую межосевую муфту и дополнительно дифференциал с кулачковой муфтой в приводе задней оси, также способной к полному отключению.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Система Quattro Ultra Full-Time (слева) и планетарный редуктор Mercedes-Benz (справа)

Проблемы

Как ни трудно догадаться, из-за невероятной сложности отдельных конструкций любая неисправность систем постоянного полного привода грозит непростым и недешевым ремонтом.

Системы на основе вязкостных и фрикционных муфт, как и в случае с системами On-demand, склонны к перегреву. Не избежал этой участи и дифференциал Torsen, шестерни которого также сильно нагреваются и требуют для охлаждения специального графитового масла.

Кроме того, на автомобилях Audi, например, дифференциал находится в блоке коробки передач DSG, так что любая проблема с «роботом» автоматически ведет к разбору и этого механизма. На сложных системах с отдельным передним валом прибавляйте встречающиеся проблемы привода — его включения/отключения либо датчика работы.

Соответственно, всевозможные датчики и управляющие электронные блоки при сбое и трансмиссию выводят из правильного режима работы. То же самое касается работы коробки передач, функционирование которой напрямую влияет на работу полного привода. Люфты карданов и вой редукторов — частая болезнь серьезных внедорожников.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

Устройство дифференциала на спортивных полноприводных моделях Audi

К автомобилям с системой Fulltime относится большинство современных премиум-моделей, дорогих или просто серьезных внедорожников, а также отдельных версий пикапов: Mitsubishi Pajero, Toyota LC, VW Touareg, Land Rover Discovery

Каков итог?

Как ни крути, ни одной универсальной системы полного привода, подходящей на все случаи жизни, до сих пор не создано. Ее выбор зависит исключительно от поставленных задач и приоритетов. Внедорожные вылазки ограничиваются не чищенной грунтовкой на дачу? Вам за глаза хватит системы On-demand. Мечтаете покорять Эверест, пробиваться сквозь тундру и нырять в болота? Вам нужна система Part-time, способная выдержать многое вдали от цивилизации. Но придется пожертвовать ездовым комфортом и получить навыки уверенного вождения на заднем приводе. Хочется, чтобы было и то и другое? Тогда вам необходима система Full-time, однако стоить она будет как сама по себе, так и в ремонте немалых денег.

Редакция журнала «Движок» выражает благодарность сервисному центру «Дилижанс» за помощь в подготовке материала.

Как работает муфта полного привода – Муфты полного привода. Устройство и принцип работы. — DRIVE2

dvizhok.su

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
