Как работает крышка расширительного бачка

Если честно никто из нас не придает никакого серьезного значения этому устройству. Ну крышка – что с нее взять — она годна только для того чтобы не выплескивалась охлаждающая жидкость наружу! Так думают процентов 90 автомобилистов. Хотя это в корне не верно, если эта «пробка» на расширительном бачке вашего автомобиля выйдет из строя, как минимум охлаждающая жидкость будет постоянно выплескиваться, а как максимум это может спровоцировать ряд неприятных поломок. Так что нужно знать – как работает и основные принципы ее устройства. Как вы догадались, сегодня буду про это рассказывать …

СОДЕРЖАНИЕ СТАТЬИ

Для начала небольшое определение

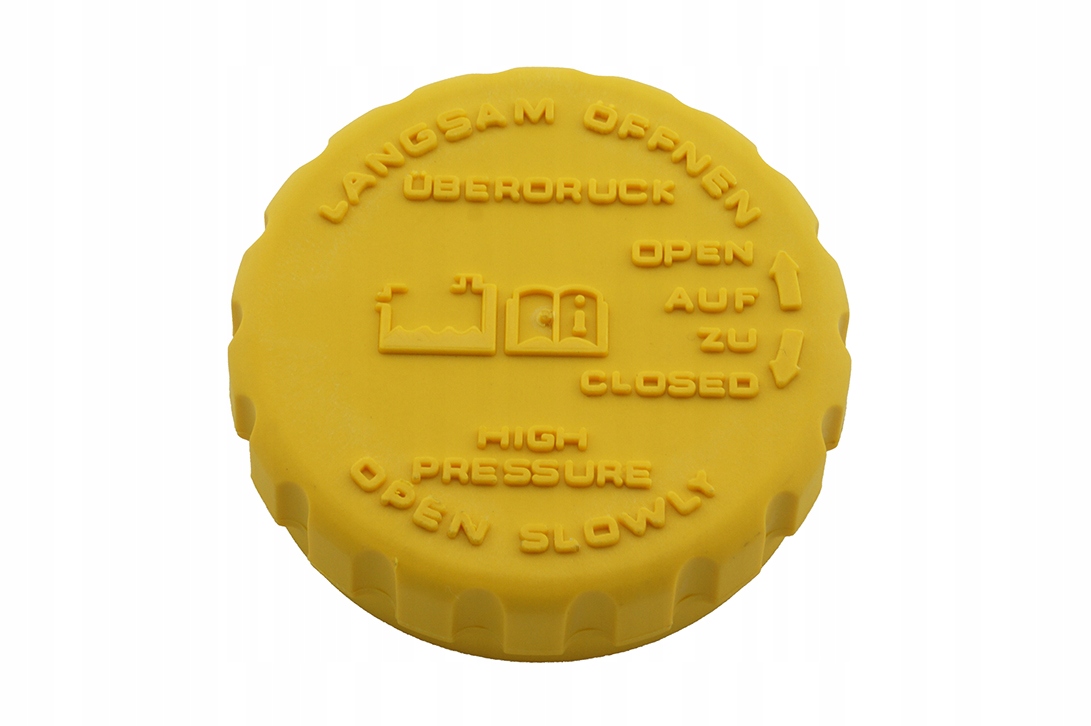

Крышка бачка – это запирающий элемент, который имеет в своем строении два клапана, высокого и низкого давления. Этот элемент уберегает систему охлаждения (СО) автомобиля от повреждений, а также нормализирует работу.

По сути, крышкой или пробкой назвать – язык не поворачивается, я бы сказал так – это датчик регулировки давления, только с пробкой сверху!

Задача крышки бачка

Как известно при прогреве двигателя, нагревается и охлаждающая жидкость – она расширяется. Соответственно при этом создается повышенное давление, которое больше атмосферного, это закономерно. Нужно отметить что несильно повышенное давление в СО, это и не плохо, и не хорошо, двигателю по большому счету – все равно! Главное чтобы его хватало для функционирования системы. Также она должна быть герметичной.

Если хотите — это можно сравнить с котлом отопления дома. Котел – это двигатель, патрубки – это трубы, расширительный бачок есть и там и там.

Чем больше нагревается тосол или антифриз, чем больше возникает давление в системе. Нужно отметить — что многие старые агрегаты работают при температурах 90 – 95 градусов. А вот современные движки имеют большие показатели, так не редкость работа при 100 – 110 градусах Цельсия, например мой AVEO это высокотемпературный мотор, его нормальный показатель около 115 градусов. Как вы понимаете это средние показатели, но в пиках они могут достигать еще больших значений в 120 – 125. Охлаждающая жидкость при таких температурах может увеличиться на 20 иногда даже на 25% — вот вам и избыточное давление.

Для того чтобы не разорвало трубки, радиаторы, патрубки и собственно сам расширительный бачок был придуман специальный клапан, который и находится в крышке.

Нормальное давление в различных системах, на прогретых двигателях должно быть в пределах от 1,1 до 1,5 (бар) атмосфер. Больше уже опасно.

Как раз если давление поднимается намного выше, система охлаждения может повредиться, говоря простым языком, просто разорвет все ваши шланги или чего еще хуже радиаторы.

Тут то и вступает в игру крышка расширительного бачка, она «стравливает» излишнее давление, доводя его до нормы скажем в 1,1 атмосферы. Таким образом, все ваши патрубки и шланги остаются невредимыми.

Низкое давление также опасно!

Вот представьте – ездили вы зимой по делам, а дальше поставили машину на прикол (на стоянку ночевать), антифриз начнет остывать и уменьшаться в размерах, то есть «оседать вниз». И давление также начнет падать (ведь излишки его скинул клапан и закрылся), таким образом, понижение давления начнет создавать несильный вакуум. Шланги и патрубки будут сжиматься внутрь – что также нехорошо.

Опять же крышка расширительного бачка начинает работать, у нее есть еще и клапан пониженного давления, то есть если начинает создаваться вакуум, тогда происходит открытие и пополнение воздухом системы. Шланги расширяются – до нормального уровня.

Таким образом, крышка расширительного бачка – работает и в одну (высокое давление) строну и в другую (низкое). Это очень умный и очень нужный элемент системы, не смотря на всю простоту.

Очень часто уберегает в первую очередь радиаторы от повреждения (ведь они на иномарках дорогие).

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

• Предохранительный – от высоких показателей
• Вакуумный – от низких значений

Но пока давление в системе нормальное и тот и другой закрыты – не работают, это норма! Однако зачастую происходит поломка крышки, определить простому автомобилисту (причем начинающему очень сложно), хотя это влечет за собой достаточно дорогостоящие поломки.

Сейчас пару слов о признаках, такой не исправности.

Признаки неисправности крышки расширительного бачка

Зачастую выходит из строя клапан высокого давления, он просто начинает скидывать антифриз при нормальном показателе, либо вообще его не скидывает.

• При скидывании нормального давления (при прогретом двигателе), происходит выплеск антифриза или тосола и соответственно его понижение. Зачастую может валить пар из под капота, потому как жидкость попадает на раскаленный выпускной коллектор. Причем температура двигателя не в красной зоне, то есть она рабочая – значит 90% крышка.

• При выходе из строя вакуумного клапана, будут проявляться совершенно другие признаки. Так зачастую возникают воздушные пробки в системе – приводит это к следующему, двигатель перегревается, а из печки идет холодный воздух.

Если честно причин может быть масса, так например еще один из признаков — это когда разрывает трубки или срывает хомуты. ДА и сам бачок может лопнуть – это говорит, что клапан высокого давления не скидывает «излишки» и оно начинает превышать 1,5 атмосферы, может кстати повредить и сами радиаторы, напомню их два основной и печки (в салоне).

Так что если у вас начали «сопливиться», соединительные хомуты или другие соединения, выбивает часто шланги – меняйте крышку.

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

• Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
• Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
• Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

(24 голосов, средний: 4,92 из 5)

Похожие новости

Можно ли залить воду в систему охлаждения двигателя. Летом или з.

Антифриз или Тосол что лучше. Использовать — залить в ради.

Защитная сетка на решетку радиатора. Ставить или нет?

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из к

Принцип работы крышки расширительного бачка

Проверка пробки расширительного бачка

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части

Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

• первый стравливает лишнее давление в бачке;
• второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения

Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

• появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
• из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
• срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Новые движки и крышка

Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ

(все зависит от производителя).

Как это работает?

Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ

Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО.

Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.

НО ЗАЧЕМ ТАК МНОГО?

И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!

Их называют – «горячими двигателями»

, этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.

НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее

Старые моторы и пробка

Пару слов хочется сказать о старых моторах, и почему НЕ крышка расширительного бачка. Просто раньше она была на радиаторе (не на бачке) — носила номинальный характер (то есть от нее мало что зависело). Зачастую моторы работали при атмосферном давлении, то есть система охлаждения двигателя (СОД), не нуждалась ни в каком давлении и герметизации (нет, может быть давление и было, но не такое большое), да и заливали раньше в систему зачастую воду, а не .

Происходило это потому что, силовые агрегаты раньше были с толстыми стенками (зачастую чугунными), работали при относительно небольших оборотах, да и если при каком-то подъеме (скажем в горах) у вас начинал парить радиатор, то можно было просто остановиться подождать пока машина остынет и двигаться дальше. Запас прочности был огромным.

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

1. Разборка.

2. Чистка.

3. Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

1. Выкрутить крышку из бака.

2. Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.

3. В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.

4. После чего снять пружинку, которая кроется под резиной.

5. Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку

Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения

Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Принцип действия крышки расширительного бачка

При нагревании двигателя, нагревается и ОЖ. При этом, поскольку СОД абсолютно герметичная, создаётся избыточное давление. Вся СОД начинает расширяться, а лишний воздух скапливается в наивысшей её точке – расширительном бачке. Далее, под воздействием сжатого воздуха выпускной клапан расширительного бачка открывается, и лишний воздух выходит.

При остывании двигателя происходит обратный процесс. Давление в системе падает, и чтобы избежать декомпенсации, то есть понижения уровня давления в бачке ниже атмосферного, открывается впускной клапан и засасывает воздух в систему.

В интернете часто встречается вопрос, как проверить крышку расширительного бачка самостоятельно

И действительно эта крышка является важной деталью для обеспечения работоспособности всей машины. Почему?! Представите себе, что на крышке расширительного бачка появились трещины или сорвана резьба

Соответственно та охладительная жидкость (тосол, антифриз, дистиллированная вода) которая залита в системе, начинает подтекать или испаряться. И спустя немного времени ее становится недостаточно для поддержания нормальной, рабочей температуры двигателя. Вследствие чего двигатель .

Как проверить крышку расширительного бачка? Рассмотрим этот вопрос более подробно. Существует несколько разновидностей крышек, в зависимости от марки и модели машины — пластмассовые, железные и сочетающие оба этих материала. Соответственно в первую очередь открутите крышку от бочка и осмотрите ее визуально на наличие потертостей, трещин, ржавчины и степени износа. Посередине в пробочной нише находится пружина. Проверьте ее состояние. Для этого сожмите с двух сторон пальцами.

Если сопротивление пружины не велико и вы с легкостью ее сжали, она вышла из строя. Пружина необходима для удерживания жидкости в момент закипания. Если она слабая, то крышку попросту сорвет и тем самым можно повредить и другие запчасти под капотом, а то и сам капот.

Следующий этап проверки
, необходимо открыть вакуумный клапан и убедиться в его полноценном закрывании во время опускания. Затем следует протестировать седло, которое расположено под пробкой на появление пыли или грязевых скоплений. При необходимости очистите его влажной тряпкой или губкой. Зимой нужно после очищения продуть его от остатков воды.

Для проведения следующего этапа проверки, вам потребуется специализированный тонометр, для измерения давления под крышкой расширительного бочка. Завинтите насос на пробку и согласно инструкции проверьте давление.

Увеличивайте давление, пока значение на тонометре не остановится. Следует помнить, что давление открытия клапана должно соответствовать значению (85-110) килопаскаля, а при его закрытии 85 килопаскаля. Если ваш прибор показывает давление существенно ниже 79 килопаскаля, то пробку расширительного бачка следует поменять.

При помощи этого прибора
, возможно, проверить на наличие неисправностей и систему охлаждения. Самой явной причиной является: течь . Для проверки установите тонометр на горлышко расширительного бачка. Далее создайте давление до 0,12 миллипаскаля и проверьте, чтобы тонометр показывал это значение на протяжении 10 секунд. Если цифры отличаются, соответственно ищите место течи. Его легко обнаружить по потекам на деталях.

Если проведя данную самостоятельную проверку, вы обнаружили не пригодность крышки

Отнеситесь к приобретению новой пробки с особым вниманием. Возьмите старую с собой в авто магазин и согласно ее маркировке выберите подходящую

Ведь многие заглушки, отличаются друг от друга, даже есть марка, и модель машины совпадают,

Внимание водителей, привыкших обслуживать свою машину самостоятельно, обычно приковано к двигателю и ходовой части. Безусловно, эти узлы считаются основными в работе всего автомобиля

Однако равнозначное внимание нужно уделять даже таким незначительным, на первый взгляд, деталям, как крышечка на расширительном бачке. Какую роль в системе охлаждения играет этот элемент? Большинство водителей даже и не догадывается о том, что качество охлаждения мотора целиком зависит именно от этой крышки!

Как проверить крышку расширительного бачка на работоспособность

Всем привет! Темой нашего сегодняшнего разговора станет ответ на вопрос о том, как проверить крышку расширительного бачка своими руками. Хотя некоторые делают это ртом, все же не рекомендую ставить эксперименты над собственным здоровьем. Есть куда более простые и безопасные способы.

Как известно, расширительный бачок служит для хранения жидкости охлаждения. Только не путать с бачком для незамерзайки, которая используется в составе системы стеклоомывателя. Без антифриза или ОЖ (жидкости охлаждения) ваш ДВС долго не протянет.

Именно на этом бачке располагается специальная крышка. Ее правильнее называть именно клапанной крышкой. Устройство кажется простым, но в действительно на крышку возлагается большая ответственность.

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

• Лада Калина;
• Форд Фокус;
• Газель Некст;
• Дэу Ланос;
• Фольксваген Пассат;
• Лада Приора;
• ВАЗ 2110;
• Рено Логан;
• Опель Астра;
• ВАЗ 2114;
• Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Признаки неисправностей

Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

• из-под капота валит густой белый дым;
• двигатель перегревается, но печка остается холодной;
• срывает хомуты;
• разрывает трубки системы охлаждения;
• нарушается герметичность радиатора;
• разрывает бачок с жидкостью охлаждения;
• трубки сжимаются и не пропускают ОЖ;
• нарушается циркуляция антифриза по системе и пр.

Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.

Инструкции по проверке

Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.

Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.

Но многих интересует именно самостоятельная проверка. Она также возможна.

Тут нужно действовать по определенному алгоритму.

• Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
• При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
• Подождите, пока температура двигателя дойдет до рабочих параметров;
• Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
• Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
• При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
• Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.

Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.

Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.

Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.

Спасибо всем, кто нас читает и оставляет комментарии!  Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!

принцип работы, неисправности и ремонт

Система охлаждения двигателя автомобиля фактически состоит из двух объединенных решений – жидкостная система охлаждения закрытого типа и воздушное охлаждение (вентилятор охлаждения двигателя). В комплексе эти две системы позволяют поддерживать рабочую температуру ДВС строго в заданных рамках.

При этом жидкостная система является основной, тогда как воздушное охлаждение необходимо для того, чтобы избежать критического нагрева силовой установки. Что касается жидкостной системы, кроме радиатора и патрубков необходимо отдельно выделить расширительный бачок и, в особенности, его крышку.

Отметим, что многие проблемы возникают именно по причине того, что крышка бачка выходит из строя (например, крышка расширительного бачка течет, кипит антифриз в бачке и т.д.). При этом далеко не все владельцы знают, что данная крышка выполняет ряд важных функций и задач. Давайте разбираться.

Содержание статьи

Назначение крышки бачка системы охлаждения

Итак, многие автолюбители полагают, что данная крышка просто закрывает бачок, чтобы ТОСОЛ или антифриз не выливался наружу. На самом деле это вовсе не так. Данная крышка является не просто пробкой, а отдельным устройством.

Крышка расширительного бачка — это элемент, который имеет в своей конструкции клапаны высокого и низкого давления. Так вот, крышка бачка фактически регулирует давление в закрытой системе. Как известно, при нагреве антифриз расширяется, растет давление.

Более того, если на старых авто антифриз не нагревался больше 95 градусов, на новых ДВС температура термостатирования составляет уже 100 или даже 110 градусов и более. При таком нагреве охлаждающая жидкость  расширяется на четверть, то есть давление в системе значительно увеличивается.

В норме, давление на «горячую» не должно быть выше 1.5 бара. Повышение давления несет серьезные риски.  Естественно, его надо «стравить», иначе начнет попросту выдавливать ОЖ или разорвет патрубки, радиатор и т.д. Именно для этого в крышке стоит клапан для сброса давления.

Если просто, крышка расширительного бачка отвечает за сброс давления с повышенного до определенной нормы (например, с 1.5 до 1.1 атмосферы). Это позволяет защитить систему от повреждений и утечки ОЖ, а также сам двигатель от перегрева.

• Идем далее. С высоким давлением разобрались. Однако это еще не все. Дело в том, что понижение давления также опасно для системы. Если просто, после того, как двигатель автомобиля заглушен после поездки, антифриз охлаждается, объем его уменьшается по мере остывания.

В процессе понижения температуры и уменьшения в объеме давление также снижается. Так вот, с учетом того, что система охлаждения закрыта и не сообщается с атмосферой, начинает образовываться вакуум. В этом случае патрубки сжимаются вовнутрь. Это также приведет к поломкам, если давление не выровнять до атмосферного.

Чтобы выровнять давление, крышка расширительного бачка имеет второй клапан (клапан понижения давления). В момент, когда образуется вакуум, клапан открывается, в систему проникает воздух и давление выравнивается.

Получается, клапан в крышке расширительного бачка сбрасывает высокое давление при  нагреве, а также выравнивает давление при остывании ОЖ. Это позволяет сохранить все элементы системы в целостности, избежать разрыва радиатора, патрубков, образования трещин и т. д.

Устройство крышки бачка расширительного

Начнем с того, что крышка  должна быть плотно закреплена на бачке. Для этого горловина бачка и крышка имеют резьбу. Однако важно понимать, что давление в системе она не держит. Получается, фактически крышка выступает основой для клапана высокого, а также низкого давления. Именно они отвечают за то, чтобы давление поддерживалось в допустимых пределах.

Также отметим, что  если внимательно рассмотреть крышку с внутренней стороны, можно заметить сам клапаны и специальные прокладки из резины в местах их установки. Эти прокладки выполняют функцию сальников.

Обратите внимание, на многих иномарках крышка имеет только один клапан, а не два. Так вот, этот клапан может работать в две стороны, сбрасывая излишки давления и пропуская воздух снаружи.

В то же время крышка расширительного бачка ВАЗ имеет два клапана. Эти клапаны называют: предохранительный (сброс давления)  и вакуумный клапан для выравнивания давления в случае его понижения. При этом оба клапана закрыты тогда, когда давление в системе в норме.

Отметим, что если с системой охлаждения начались проблемы, следует в рамках диагностики в обязательном порядке проверять работоспособность клапанов в крышке. Также на выход клапанов из строя укажут определенные признаки, которые должен знать каждый автовладелец.

Неисправности крышки расширительного бачка: признаки и проверка

Как показывает практика, обычно первым из строя выходит клапан высокого давления. На деле ТОСОЛ или антифриз выбрасывается через клапан даже тогда, когда давление в норме. Еще бывает так, что клапан не сбрасывает давление, крышку срывает, ОЖ течет в области стыков и соединений и т.д.

В отдельных случаях выброс антифриза слишком сильный, в этом случае в подкапотном пространстве видны потеки охлаждающей жидкости, может пойти пар при прогреве ДВС и т.д.  Если это происходит тогда, когда по приборам температура мотора в норме, обычно это указывает на проблемы с крышкой.

Если же из строя выходит вакуумный клапан,  тогда основными признаками будет завоздушивание системы охлаждения, перегрев мотора, холодный воздух из печки при прогретом моторе и т. п.

Еще бывает, что повреждаются патрубки, срывает хомуты. В отдельных случаях можно заметить, что треснул сам расширительный бачок системы охлаждения. В худшем случае могут возникнуть повреждения основного радиатора, радиатора печки и т.д.

• Чтобы определить причину, система нуждается в диагностике. В свою очередь, проверить крышку можно, однако это не так просто. Необходимо создавать как повышенное, так и пониженное давление. Обычно для этого нужен расширительный бачок, в который можно подать воздух под давлением из компрессора. Давление определяется по манометру.

Само собой, отдельный бачок есть не у всех, а снимать бачок с машины проблематично. По этой причине лучше сначала осмотреть крышку визуально. Не допускается наличие трещин,  повреждение прокладок в области клапанов и другие дефекты. Также неисправным может быть и сам клапан в крышке.

Чтобы проверить на месте, нужно выполнить следующие действия:

• Заведите мотор, прогрейте ДВС, после выхода на рабочие температуры аккуратно следует открутить крышку бачка. Если будет слышен характерный звук вырывающегося воздуха при откручивании, значит, крышка держит давление. Это указывает на то, что клапан сброса не «просел».
• Далее нужно дать мотору остыть. После остывания осматриваются толстые резиновые патрубки системы охлаждения. Если они «сжаты» и стянуты, высока вероятность того, что вакуумный клапан не работает.
• Также можно открутить крышку бачка, сдавить один толстый шланг и удерживать его, одновременно закручивая пробку. Если шланг начнет принимать свою форму, тогда это укажет на то, что вакуумный клапан в норме.

Недостаток последнего способа заключается в том, что на многих современных авто доступ к патрубкам и шлангам сильно затруднен и такую проверку произвести не удается.

Кстати, если при откручивании крышка сломалась, это часто говорит о том, что  в системе вакуум. Более того, клапан может выпасть из крышки и упасть в расширительный бачок. В этом случае нужно извлечь из бачка все остатки, а саму крышку заменить.

Напоследок отметим, что на деле регулярная замена крышки расширительного бачка системы охлаждения позволяет избежать указанных выше проблем. Специалисты рекомендуют менять эту крышку каждые 2-3 года, так как клапаны обычно срабатываются именно к этому времени.

При этом лучше приобретать более дорогой оригинал, а не дешевые аналоги. Например, фирменные крышки VAG или GM служат дольше и лучше, плотно садятся по резьбе, ставятся без перекосов и т.п. по сравнению со многими  аналогами.

Подведем итоги

Как видно, крышка расширительного бачка автомобиля является важным элементом в устройстве системы охлаждения. С учетом того, что в ней установлены специальные клапаны, давление в системе охлаждения будет напрямую зависеть от их исправной и качественной работы.

Также в процессе эксплуатации автомобиля важно своевременно отмечать характерные признаки, указывающие на то, что крышка расширительного бачка вышла из строя. В подобной ситуации специалисты рекомендуют сразу менять крышку, так как диагностика клапанов бывает затруднена.

Крышка расширительного бачка – проверка, устройство, принцип работы и признаки неисправности

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Главная функция пробки бачка

Во время работы силового агрегата в его системе охлаждения растёт давление. Это вызвано нагревом охлаждающей жидкости. Повышенное давление требует постоянной регулировки. Именно для этого и применяется крышка расширительного бачка. Поддержка стабильно высокого давления помогла сместить момент закипания жидкости в системе. При обычном атмосферном давлении вода закипает при температуре 100°C, а антифриз – около 120 °C. Нормальная температура для большинства современных двигателей практически вплотную приблизилась к этим отметкам.

В некоторых ситуациях температура ОЖ стремительно возрастает. Чтобы предотвратить перегрев двигателя и необходимо повышение давления. Это сопровождается ростом температуры кипения жидкости. В связи с этим специалисты пришли к выводу, что для предотвращения кипения жидкости в системе охлаждения двигателя при непродолжительном, но значительном его нагреве, необходимо поддерживать стабильное давление в системе в диапазоне от 1,1 до 1,5 кгс/см². Этого вполне достаточно, так как при более высоком давлении придётся оснащать двигатели более надёжными и прочными компонентами системы охлаждения.

В связи с этим крышка бачка должна поддерживать давление до требуемого значения, после достижения которого она выпускает воздух, находящийся внутри бачка.

Как работает расширительный бачок

Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см², этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.

Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.

В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.

Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см². Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.

Признаки неисправности пробки расширительного бачка

В большинстве случаев водитель уделяет внимание крышке в случае кипения охлаждающей жидкости без серьезных причин. В некоторых случаях жидкость может выбрасываться в подкапотное пространство. Если при этом температура двигателя находится в пределах нормы, виновником обычно является именно пробка бачка.

Ещё одна возможная причина – выход из строя впускного клапана, в результате чего в системе оказался воздух. Он сформировал пробку, наличие которой препятствует правильной циркуляции жидкости.

Последствия неисправности крышки расширительного бачка могут быть крайне неприятными:

• повреждение патрубков из-за естественного износа или низкого качества детали;
• разрыв корпуса термостата;
• течь в основном радиаторе или радиаторе печки;
• разрыв расширительного бачка.

К таким неприятностям приводит чрезмерно высокое давление в системе охлаждения силового агрегата. Виновником этого является неисправная крышка.

Как проверить крышку расширительного бачка и предотвратить негативные последствия?

1. На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
2. Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
3. На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
4. Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
5. Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.

Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.

Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см², а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.

Купили новую крышку, а она не работает?

Если проверка новой крышки расширительного бачка показала, что один или оба клапана неисправны, деталь можно попробовать доработать. Очень часто с этой проблемой сталкиваются владельцы автомобилей ВАЗ 2110 и 2114. Обычно клапана работают неправильно по причине использования производителем слишком жестких пружин.

Сначала нужно разобрать крышку с помощью плоской отвертки и пассатижей. Во время разборки запоминайте, как именно были установлены все компоненты, так как пружинки могут разлететься в разные стороны. После разборки необходимо уменьшить длину пружин. Большая пружина для клапана сброса давления укорачивается на один виток, а меньшая – на два.

Пружину предохранительного клапана (большую) необходимо укорачивать с учётом того, когда именно сработал клапан во время проверки крышки. В этом деле главное не переусердствовать. А вот со второй пружиной всё намного проще – она должна создавать хотя бы минимальное давление на впускной клапан в момент его закрытия. После доработки крышки все компоненты надо собрать в обратном порядке. Проверку пробки необходимо выполнить повторно, чтобы убедиться в том, что клапана срабатывают своевременно.

как она работает, проверка на работоспособность и неисправности

Роль системы охлаждения мотора переоценить трудно. При этом считается, что самыми важными частями этой системы являются помпа и радиатор. Но так ли это на самом деле? К примеру, какие тайны скрывает обычная маленькая крышечка на горловине расширительного бачка?

Избежать таких поломок поможет внимательность. Необходимо, хотя бы пару раз в месяц проводить визуальный осмотр двигателя и всех жидкостей автомобиля. Многое, конечно, неподготовленным взглядом не увидеть, но если возникли какие-то подозрения на работу двигателя и системы охлаждения, необходимо сразу обратиться к специалистам. А сама крышка, на исправность работы клапанов, проверяется довольно просто.

 Во-первых, она не должна быть грязной, окисленной и со следами коррозии. Во-вторых, внутренняя поверхность крышки должна быть всегда чистой, клапаны должны плавно продавливаться при нажатии на них пальцем. Если крышку поднести к уху и нажать на выпускной клапан, должен раздаться слабый звук, похожий на свист, а убрав палец с клапана, звук должен быть шипящим, как будто втягивается воздух.

Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять. Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части. Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения.

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

Если выкрутить крышку из бачка и посмотреть на её внутреннее строение, то можно увидеть своеобразный датчик регулировки давления.

Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

• первый стравливает лишнее давление в бачке;
• второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Водитель не всегда может вовремя заметить неисправности в работе клапанов крышки. Визуально сделать диагностику просто невозможно. А ведь поломки частей крышки расширительного бачка могут привести к серьёзным проблемам с двигательным агрегатом.

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения. Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

• появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
• из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
• срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

• Лада Калина;
• Форд Фокус;
• Газель Некст;
• Дэу Ланос;
• Фольксваген Пассат;
• Лада Приора;
• ВАЗ 2110;
• Рено Логан;
• Опель Астра;
• ВАЗ 2114;
• Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Как все устроено

Основной задачей герметизирующего приспособления на расширительном баке является выдерживание определенного давления для системы. В таком случае резьбовое соединение обязано обеспечивать высокую плотность прилегания поверхностей после навинчивания.

Устройство крышки расширительного бачка предполагает наличие встроенного клапана, обеспечивающего баланс напряжений. В зависимости от текущей ситуации выполняется одна из задач:

• происходит процесс стравливания избыточного объема в атмосферу;
• выполняется нагнетание объема, чтобы избавиться от вакуума внутри;
• клапан находится в закрытом положении, без взаимодействия с окружающим пространством.

Необходимо учитывать, что в старых отечественных автомобилях нагнетанием и сбрасыванием давления занимаются два независимых клапана. В современных машинах для обеих операций обходятся одним клапаном.

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90%!владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.

Крышка бачка действительно является запорным устройством, но это не единственная её функция. Внутри крышки располагаются два клапана, которые стабилизируют показатели давления в системе охлаждения и берегут двигатель от воздействия высоких температур.

Крышка плотно прилегает к краю бачка, засчёт чего создаются условия для полной герметизации системы охлаждения

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

• корпус, выполненный из твёрдых сплавов пластика;
• прорезиненую прокладку, выполняющую роль уплотнителя;
• два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

В составе крышек разных моделей автомобилей может входить от одной до трёх пружинок

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%! Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Второй клапан носит название вакуумного, так как его основная задача — повышать давление в системе. Он работает преимущественно в зимнее время года, когда автомобиль паркуется на ночь на открытых площадках. За время стоянки охлаждающая жидкость быстро остывает и начинает уменьшаться в объёме. Соответственно, и давление в системе быстро падает. Когда водитель запускает мотор, антифриз не может качественно его охлаждать. Чтобы стабилизировать давление охлаждающей жидкости, в крышку бачка устанавливается вакуумный клапанный механизм.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Последствия поломки крышки бачка

Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки.

Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров.

И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.

Как самому проверить крышку на «Приоре», «Гранте», «Калине»

Кажется, что достаточно выкрутить крышку из расширительного бачка и осмотреть её внутренности, чтобы понять специфику проблемы. Однако это не так. Например, в сервисных центрах используют специальные насосы давления, которые могут нагнетать нужное количество атмосфер. Создавая искусственное давление в системе охлаждения, прибор позволяет вычислить корректность срабатывания клапанов.

Прибор для диагностики крышек бачка ВАЗ имеет манометр и насос

Но у водителей нет этого дорогостоящего оборудования, поэтому приходится справляться с тем, что есть в стандартном гараже. Диагностика качества работы крышечки бачка будет менее точная, однако можно будет выявить основные неисправности клапанов:

1. Заглушить двигатель.
2. Выкрутить крышку с горловины бачка.
3. Осмотреть изделие на наличие трещинок, вмятин, сколов. Может быть, разорвалась или сильно износилась уплотнительная прокладка.
4. В том случае, если видимых повреждений нет, крышку следует закрутить обратно и завести мотор.
5. Дождаться, пока двигатель нагреется до своей штатной температуры.
6. Начать потихоньку выкручивать крышку с бачка.
7. Если в процессе откручивания слышится свист выходящего воздуха (этот звук можно сравнить с выходом газов при открывании лимонада), то крышка находится в рабочем состоянии, так как она сдерживает давление в бачке и шлангах.
8. После этого нужно снова заглушить двигатель.
9. Осмотреть патрубки системы охлаждения. Если они втянуты внутрь, то плохо работает вакуумный клапан крышки, так как давление в системе предельно низкое.

Крышку расширительного бачка можно выкручивать только после того, как остыл двигатель Рабочая крышка не должна иметь расширений, трещин или вмятин Все патрубки должны на всём своём протяжении иметь равный диаметр, без утолщений и сжиманий Это интересно:  Предварительная диагностика

Это типовая схема проверки клапанов крышки расширительного бачка на всех моделях транспортных средств производства АвтоВАЗ.

Признаки неисправностей

Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

• из-под капота валит густой белый дым;
• двигатель перегревается, но печка остается холодной;
• срывает хомуты;
• разрывает трубки системы охлаждения;
• нарушается герметичность радиатора;
• разрывает бачок с жидкостью охлаждения;
• трубки сжимаются и не пропускают ОЖ;
• нарушается циркуляция антифриза по системе и пр.

Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.

Способы проверки

Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.

Самостоятельное тестирование не всегда дает объективные показания. Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.

Контроль эксплуатационных характеристик осуществляется следующим образом:

• На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность. Не должно быть механических повреждений.
• Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
• Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
• Внимательно проводим осмотр толстых гибких шланг системы охлаждения. Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.

Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.

Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.

Как проверить крышку расширительного бачка. Устройство и принцип работы расширительного бачка

Насколько хорошо владельцы транспортных средств знают свой автомобиль? Ведь и он подвержен различным заболеваниям, которые необходимо своевременно устранять. Система охлаждения любого автомобиля (отечественного или зарубежного производства) заслуживает внимания. В ее состав входит специальная емкость, без которой просто невозможно обойтись, поскольку на нее возлагается главная роль. Впрочем, любой элемент системы выполняет свою задачу и без них эффективное охлаждение двигателя невозможно. И если опытные водители знают, как проверить крышку расширительного бачка, то новички могут испытывать трудности.

Устроена емкость просто, но это не отменяет ее важности. Многие автолюбители считают самыми важными составляющими системы охлаждения помпу и радиатор. А правы ли они? И какие тайны могут крыться вокруг такой неприметной и маленькой детали, как крышечка расширительного бачка?

Небольшая вступительная часть

Расширительный бак (РБ) выглядит довольно просто: дешево и сердито. Но, несмотря на это, просто взять и выкинуть его из автомобиля невозможно. У такой незначительной, на первый взгляд, детали могут быть свои проблемы, причем их немало. Зачастую они просто взрываются из-за высокого давления, и охлаждающая жидкость (ОЖ) начинает заливать все подкапотное пространство.

По этой причине не следует ждать, когда бачок может проявить себя в самое неподходящее время. Если проблема обнаружена, не стоит откладывать ее решение в долгий ящик.

Но прежде чем выяснять, как проверить крышку расширительного бачка ваз 2110 (или любой другой модели), разберемся, для чего вообще он нужен и какую важную роль выполняет. Может, все-таки лучше будет без него?

Важный элемент системы

Никто не станет спорить, что двигателю без охлаждения никак нельзя, поскольку необходимо поддерживать определенную температуру. С этим успешно справляется специальная жидкость. Несколько десятилетий назад для этих целей использовалась обыкновенная вода, а в качестве компенсатора использовалась верхняя емкость радиатора, которую полностью не заполняли. Теперь же водители отдают предпочтение антифризу или тосолу.

И тут стоит кое-что прояснить. Согласно законам физики, жидкость при нагревании расширяется, а при кипении и вовсе обращается в пар. Если нагреть воду до температуры 100 °C, ее объем увеличивается на 4,5%. То же самое происходит и с используемыми жидкостями, только чуть больше – 6%.

Это приводит к увеличению давления в системе охлаждения. Из-за этого возникает необходимость в дополнительном пространстве на случай увеличения жидкости объеме. Расширительный бачок как раз для этого и предназначен. Он компенсирует увеличение объема антифриза или тосола.

Устройство бачка

Чтобы проверить крышку расширительного бачка ауди или любого другого автомобиля, нужно знать, как он устроен. Практически у всех моделей это – полипропиленовый корпус, у которого сверху есть заливная горловина с крышкой и два патрубка, сверху и снизу. Нижние отводы соединены с магистралью системы охлаждения, а по верхним отводятся лишние пары и воздушные пузыри.

У современных автомобилей конструкция расширительного бачка дополняется поплавковыми датчиками, следящими за уровнем ОЖ. Для этого в корпусе имеется еще одна горловина, куда устанавливаются датчики.

Сбоку емкости имеется несколько контрольных меток:

• нижняя риска – min;
• верхняя риска – max.

Уровень жидкости должен находиться где-то между ними.

Как работает расширительная емкость

Теперь стоит коснуться работы бачка. Для начала стоит привести значения температуры кипения разных жидкостей (в условиях атмосферного давления):

• вода – 100 °C;
• тосол – 105-110 °C;
• антифриз – 120 °C.

Теперь можно понять, почему большинство водителей предпочитаю покупать именно антифриз. Рассматривая вопрос, как проверить крышку расширительного бачка ваз 2114 (к примеру), стоит немного углубиться в теорию. Температуру кипения ОЖ можно еще немного поднять путем повышения давления выше атмосферного. По этой причине вся система надежно герметизируется, чтобы поддерживать нужный уровень давления. Оптимальное значение 1,1-1,5 атмосфер.

Однако и высокий уровень разрежения (0,03-0,1 кг/см²) тоже не идет на пользу работе двигателя. Это может привести к подсосу в систему охлаждения воздуха, из-за чего появятся воздушные пробки. В результате циркуляция жидкости будет затруднительной, что в итоге приводит к перегреву мотора.

Роль крышки бачка

Теперь известно для чего служит расширительный бачок. Но тут может возникнуть один очень интересный вопрос, какая роль отводится его крышке? Чуть выше была описана опасная ситуация, которая может возникнуть при сильном разрежении.

Многие водители, особенно новички, не в курсе того, как проверить крышку расширительного бачка на ВАЗ. Что и говорить, они считают, что она выступает лишь в качестве запирающего устройства и не позволяет ОЖ расплескаться во время движения автомобиля. Отчасти это верно, и этот элемент действительно работает как запорное устройство. Однако у него есть куда более важная задача.

Как известно, давление в системе охлаждения должно поддерживаться на уровне 1,1-1,5 атмосфер. Крышка как раз справляется с этой задачей на ура. Как ей это удается? Все дело в том, что ее устройстве есть два клапана:

• предохранительный;
• вакуумный.

Первый из них выглядит как подпружиненная резиновая диафрагма, которая прижата снаружи. Второй – это резиновая шайба с небольшой пружинкой, спрятанной внутри большой.

При нормальном давлении системы оба клапана закрыты. Бачок герметичен, поэтому с повышением температуры ОЖ увеличивается и давление. Стоит только ему превысить допустимое значение, как открывается предохранительный клапан, и часть воздушного пара стравливается наружу.

Когда автомобиль остывает, объем жидкости в системе уменьшается, а в силу той же герметичности происходит разрежение. Вот здесь и вступает в действие другой клапан – вакуумный. При его открытии давление системы сравнивается с атмосферным значением.

Место расположения РБ

Чтобы проверить клапан крышки расширительного бачка, нужно знать, где он находится, что у некоторых новичков вызывает трудности. Если взять на рассмотрение отечественный транспорт от крупнейшего производителя АвтоВАЗ, то, в зависимости от конкретной модели, он может быть в разных местах.

К примеру, у линейки ВАЗ-2110-12 бачок находится с водительской стороны (в отношении хода движения автомобиля) между стойкой амортизатора и перегородкой салона. У моделей ВАЗ-2114-15 емкость также с левой стороны, но вынесена за стакан стойки. Примерно там же располагается бачок у Audi 80.

Симптомы неисправности крышки бачка

Все устройства рано или поздно выходят из строя, независимо насколько они просты или сложны. Крышка расширительного бачка не исключение. Только вся сложность заключается в проблематичной диагностике ее состояния. А последствия от ее поломки могут быть весьма серьезными.

Как проверить работу крышки расширительного бачка? Но что куда более важно – что может сподвигнуть на диагностику этой детали? Собственно, наличие следующих признаков:

• Из-под капота можно заметить дым.
• Перегрев двигателя.

Дым может валить из-за того, что жидкость попала на горячий впускной коллектор. При этом температура двигателя в пределах нормы. Данная проблема актуальна при неисправном клапане, который открывается раньше, чем нужно. По этой причине и происходит выплеск ОЖ.

Перегрев зачастую возникает из-за поломки клапана низкого давления. В результате его плохой работы в системе охлаждения образуются пробки, что и приводит к такому печальному результату.

Помимо этого, признаками можно считать срывание хомутов, а также разрыв радиатора, трубок или прочих элементов системы, включая и сам бачок. Все это указывает на необходимость проверить крышку расширительного бачка (2114 или другого автомобиля) и при неисправности заменить ее.

Процедура проверки

Проверить работоспособность крышки бачка не так просто, поскольку необходимо создать давление, что сложно. В сервисных центрах для этого используют специальные приборы с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов крышки. Самостоятельную диагностику провести можно, только она менее точна в отношении результата. Тем не менее неисправность детали будет выявлена.

Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: присутствуют ли трещины, сколы, вмятины, разрывы уплотнительных элементов, затертости и прочие дефекты. Если результат положительный, стоит перейти к следующему способу, как проверить крышку расширительного бачка. Только стоит предварительно закрутить ее.

Теперь нужно запустить двигатель и подождать пока он прогреется до рабочей температуры. Затем нужно тихонько начинать откручивать крышку. Если будет слышен звук вырывающегося воздуха сродни тому, как отвинчивается пробка с бутылки с газировкой, то все в порядке – деталь исправна и удерживает давление в системе. Пока еще двигатель работает, стоит осмотреть толстые шланги на предмет вдавленности внутрь. Если так и есть, то один из клапанов не справляется со своей задачей.

А как проверить крышку расширительного бачка по-другому? Можно сделать еще так (желательно тоже на холодном двигателе): открутить крышку, затем сжать рукой какой-нибудь толстый шланг и после этого закрутить ее на место. Теперь можно убрать руку и наблюдать: шланг принимает исходную форму – все в порядке, в противном случае лучше крышку заменить. Только такой способ не всегда можно использовать в силу особенностей конструкции силового агрегата разных автомобилей и расположения шлангов.

Итог

Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.

Любому водителю нужно не только знать, как проверить крышку расширительного бачка, но понимать ее принцип работы. Это научит более ответственно относиться к своему транспортному средству и сохранить семейный бюджет.

Как проверить крышку расширительного бачка. устройство и принцип работы расширительного бачка — Автомобили

Насколько хорошо владельцы транспортных средств знают свою машину? Ведь он подвержен различным заболеваниям, которые необходимо своевременно устранять. Система охлаждения любого автомобиля (отечественного или зарубежного производства) заслуживает внимания. Он включает в себя особую емкость, без которой обойтись просто невозможно, так как ей отводится главная роль. Однако любой элемент системы выполняет свою задачу и без них невозможно эффективное охлаждение двигателя.И если опытные водители знают, как проверить крышку расширительного бачка, то у новичков могут возникнуть трудности.

Емкость — это просто, но это не отменяет ее важности. Многие автолюбители считают помпу и радиатор важнейшими составляющими системы охлаждения. Они правы? А какие секреты можно скрыть вокруг такой неприметной и маленькой детали, как крышка расширительного бачка?

Малая вводная часть

Расширительный бачок (РБ) выглядит довольно просто: дешево и сердито.Но, несмотря на это, просто взять и выбросить из машины невозможно. В таких незначительных, на первый взгляд, деталях могут быть свои проблемы, а их много. Часто они просто взрываются из-за высокого давления, и охлаждающая жидкость (охлаждающая жидкость) начинает заполнять весь моторный отсек.

По этой причине не стоит ждать, пока танк проявит себя в неподходящий момент. Если проблема обнаружена, не откладывайте ее решение на задний план.

Но прежде чем разбираться, как проверить крышку расширительного бачка ВАЗ 2110 (или любой другой модели), давайте разберемся, для чего он нужен и какую важную роль играет.Может, без него все-таки было бы лучше?

Важный элемент системы

Никто не будет спорить, что двигателя без охлаждения быть не может, потому что необходимо поддерживать определенную температуру. С этим успешно справляется специальная жидкость. Несколько десятилетий назад для этой цели использовалась обычная вода, а в качестве компенсатора использовалась верхняя емкость радиатора, которая не была заполнена полностью. Теперь водители предпочитают антифриз или тосол.

И тут стоит кое-что уточнить.По законам физики жидкость при нагревании расширяется, а при кипении полностью превращается в пар. Если нагреть воду до температуры 100 ° C, ее объем увеличивается на 4,5%. То же самое и с используемыми жидкостями, только чуть больше — 6%.

Это приводит к увеличению давления в системе охлаждения. Из-за этого возникает необходимость в дополнительном пространстве в случае увеличения объема жидкости. Расширительный бачок как раз для этой цели. Он компенсирует увеличение антифриза или антифриза.

Устройство резервуара

Чтобы проверить пробку расширительного бачка Ауди или любого другого автомобиля, нужно знать, как она работает. Практически все модели имеют корпус из полипропилена, который имеет наполнитель сверху с крышкой и две насадки сверху, снизу и сверху. Нижние отводы подключены к магистральной магистрали системы охлаждения, а лишние пары и пузырьки воздуха отводятся по верхней.

В современных автомобилях конструкция расширительного бачка дополнена поплавковыми датчиками, контролирующими уровень охлаждающей жидкости.Для этого в корпусе, где установлены датчики, есть еще одна горловина.

Сбоку на емкости несколько галочек:

• пониженный риск — мин;
• высший риск — макс.

Уровень жидкости должен быть где-то посередине.

Каким образом увеличивается емкость

Теперь необходимо потрогать рабочий бак. Для начала стоит привести значения температуры кипения различных жидкостей (при атмосферном давлении):

• вода — 100 ° С;
• антифриз — 105-110 ° С;
• антифриз — 120 ° С.

Теперь вы можете понять, почему большинство водителей предпочитают покупать антифриз. Рассматривая вопрос, как проверить крышку расширительного бачка ВАЗ 2114 (например), стоит немного глубокая

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку КОНТАКТЫ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодарность.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Выявление неисправного радиатора или крышки расширительного бачка

Крышка радиатора — очень важная часть системы охлаждения двигателя, но ее часто упускают из виду при поиске неисправностей в системе. Если установлен индивидуальный расширительный бачок, что чаще всего встречается сегодня, крышка расширительного бачка не менее важна. Крышка радиатора и крышка расширительного бачка обеспечивают газонепроницаемость заливного отверстия радиатора и расширительного бачка. Но они делают гораздо больше, чем просто это. Колпачки

предназначены для обеспечения постоянного поддержания заданного давления в системе охлаждения во время работы, позволяя воздуху выходить в случае избыточного давления.Поэтому их следует рассматривать как «предохранительный клапан» системы охлаждения.

Поврежденная крышка не может ни эффективно изолировать систему, ни поддерживать ее должным образом под давлением, что может поставить под угрозу надлежащее функционирование системы охлаждения. Даже новый шланг может выйти из строя из-за плохой крышки.
Поэтому при выполнении планового технического обслуживания или ремонта системы охлаждения обязательно проверяйте крышки и заменяйте все неисправные.

КАК ПРОВЕРИТЬ, НУЖНА ЛИ ЗАМЕНА КРЫШКИ РАДИАТОРА?

Выполните следующие действия, чтобы определить неисправный колпачок: .Расширительный бак

— обзор

Swapan Basu, Ajay Kumar Debnath, в Power Plant Instrumentation and Control Handbook (Second Edition), 2019

7.2.2.1 Закрытые / уточненные компоненты системы водяного охлаждения

Основные компоненты этой системы резервные насосы CCW, пластинчатые теплообменники и расширительные баки верхнего расположения. CCW отводит отбракованное тепло от всех дополнительных охладителей и циркулирует в замкнутом контуре через пластинчатый теплообменник с помощью резервных насосов CCW.Предусмотрен верхний расширительный бак соответствующей емкости для обеспечения принудительного всасывания насосов CCW, а также для обеспечения расширения воды в замкнутом контуре. Существует большая вероятность потерь утечки в системе CCW в сальниковой набивке на насосах, во фланцевых соединениях, на уплотнениях пластинчатого теплообменника и т. Д. Подпиточная вода (MU) обычно поступает из выпускного отверстия CEP посредством блокировки. Электромагнитный клапан контроля уровня обеспечивает уровень в расширительном баке.Во время первоначального заполнения системы вода подается через водяные насосы MU с химическим питанием s

.

Расширительные баки для систем холодного и горячего водоснабжения

Расширение — Резервуары ОВК

Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные. У каждого стиля танка есть модели, которые имеют кодировку ASME или Non-ASME. Размеры резервуаров варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением. Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров на складе для быстрой отгрузки.Резервуары по индивидуальному заказу производятся в соответствии со спецификациями заказчика для высокого давления и / или из специальных материалов для тяжелых условий эксплуатации.

Что такое расширительные баки?

Расширительные баки необходимы в системе отопления или кондиционирования с охлажденной водой с замкнутым контуром для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления.В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

Баки некоторых конструкций содержат диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она удерживается в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания. Воздушная подушка для регулирования давления предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы.Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является старейшим типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

Узнать больше

Разделитель

Съемные расширительные баки с баллонами предназначены для использования в системах водяного отопления / охлаждения для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

Узнать больше

Разделитель

Мембранный резервуар был разработан для отделения воздушной подушки системы от воды в системе. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной баллона, помещенного внутри резервуара, в то время как системная вода содержится внутри баллона.

Узнать больше

.

Расширительный бак — wikiwand

Для более быстрой навигации этот iframe предварительно загружает страницу Wikiwand для Expansion tank .

Подключено к:

{{:: readMoreArticle.title}}

Из Википедии, свободной энциклопедии

{{bottomLinkPreText}} {{bottomLinkText}} Эта страница основана на статье в Википедии, написанной участники (читать / редактировать).
Текст доступен под Лицензия CC BY-SA 4.0; могут применяться дополнительные условия.
Изображения, видео и аудио доступны по соответствующим лицензиям.
{{current.index + 1}} из {{items.length}}

Спасибо за жалобу на это видео!

Пожалуйста, помогите нам решить эту ошибку, написав нам по адресу support @ wikiwand.com
Сообщите нам, что вы сделали, что вызвало эту ошибку, какой браузер вы используете и установлены ли у вас какие-либо специальные расширения / надстройки.
Спасибо! .

Как работает крышка расширительного бачка. Как проверить крышку расширительного бачка системы охлаждения двигателя

Крышка расширительного бачка — это один из самых простых механизмов машины, но поломка которого может привести к глобальным нарушениям всей ее отлаженной системы.

Что в ней может поломаться, ведь крышка и крышка, скажете вы. Но это только на первый взгляд. Даже самые ранние модели машин оснащались надежными запорами из металла. Любопытные разбирали их и были удивлены, — на первый взгляд обычная крышка для расширительного бачка, содержала внутри себя не только пружину, но и входной и выходной клапаны. К чему такие сложности, для того чтобы плотно закрыть всего лишь резервуар с охлаждающей жидкостью?

Чтобы разобраться с этом вопросом, необходимо полностью представлять, как работает вся охлаждающая система автомобиля, и как циркулирует тосол или антифриз в ней.

Рабочий режим мотора автомобиля предполагает естественное нагревание, соответственно, чтобы это нагревание корректировать и охлаждать двигатель, в систему охлаждения заливают специальную жидкость, температура закипания которой несколько выше стандартной воды (100 градусов).

Так для тосолов характерна температура в 105 градусов, а для антифризов этот порог иногда может составлять отметку 125 градусов. Соответствующая вязкость и дополнительные присадки позволяют эффективно бороться с закипанием.

Но это еще не все. Вспоминая школьный курс физики, можно отметить, что любое жидкое вещество при нагревании расширяется, а значит — увеличивается в объеме. Соответственно давление этой жидкости на систему будет увеличиваться, поэтому для него необходим дополнительный сброс, иначе возникает угроза порыва важных узлов автомобиля.

Но как же достичь сбросов излишков, когда система охлаждения, как известно, должна быть полностью герметична, ведь малейшее попадание в нее воздуха может привести к воздушным пробкам и циркуляция жидкости будет нарушена, что сразу скажется на охлаждении двигателя. Именно за этот вопрос и отвечает маленькая неприметная пробка расширительного бачка.

Как устроена и как работает крышка расширительного бачка?

Критическая красная отметка давления в системе охлаждения предусматривает от 1,1 до 1,5 кгс/см2, все зависит от модели машины, года выпуска и модификации двигателя вместе с системой охлаждения. Когда критический рубеж давления пройден, происходит сброс излишков посредством предохранительного клапана, который находится непосредственно в крышке расширительного бачка. Такие клапаны еще называют выпускными. Как только критический параметр устранен и давление в системе охлаждения приходит в норму, выпускной клапан тут же закрывается, при этом смеси с воздухом не происходит, так как система полностью герметична и работает только с внутренним давлением, регулируя именно его.

Но как же тогда происходит нагнетание давления, ведь когда машина находится в покое и остывает, то температура охлаждающей жидкости начинает падать, значит жидкость сжимается и не создает необходимое давление для работы?

Более этого, когда ОЖ уходит по системе, то в расширительном бачке остается свободное пространство, которое может занять воздух, по сути которого там не должно быть. Небольшие воздушные пробки может вытолкнуть непосредственно охлаждающая жидкость при запуске автомобиля. Большое количество воздуха сопряжено с более серьезными неисправностями, которые потребуют тщательной диагностики и ремонта вышедших из строя узлов.

Возвращаясь к давлению в системе, стоит отметить, когда отметка давления падает на значения от 0,03 до 0,1 кгс/см2, опять же в зависимости от модели авто и модификации двигателей вместе с прочими агрегатными узлами, то на помощь приходит входной или впускной клапан крышки, который начинает нагнетать воздух в расширительном бочке, впуская его из атмосферы. По достижению оптимальных для работы значений клапан автоматически закрывается.

Как проверить работу крышку на предмет неисправностей?

1. Визуальный осмотр. Для того, чтобы оценить состояние крышки расширительного бочка в целом, необходимо тщательно ее осмотреть. Если на глаз заметны трещины, сколы, замятины, царапины, то пробку необходимо заменить на новую. Если сверху крышка покрыта ржавчиной, накипью и грязью, то для начала стоит очистить ее и затем продолжить осмотр.

2. Осмотр предохранительного клапана. Для того, чтобы понять на сколько предохранительный клапан крышки бачка держит давление, достаточно открутить крышку при запущенном двигателе, — после чего должен раздаться характерный шипящий звук. А вот какое именно давление в этот момент было в системе на глаз определить невозможно, для этого понадобиться специальное приспособление — насос с манометром, который потребуется установить на систему (прикрутить к штуцеру) и повторить процедуру.

Кстати, делать это можно как со слитой охлаждающей жидкостью из бачка, так и с наполненным баком. Во втором случае потребуется заглушить отсоединенный патрубок на отвода пара, так как именно вместо него будет установлен штуцер манометра.

Если давление в давление в системе при нагнетании насосом не превосходит отметки 1,1 — 1,5 кгс/см2, а работа сопровождается характерным шипением, то предохранительный клапан исправлен и проблему следует искать в другом месте.

3. Клапан на сброс — поломка это маленького агрегата практически исключена. Основная проблема в сбросе излишнего давления кроется не в клапане, а в тугой пружине крышки расширительного бачка. Для этого рекомендуется аккуратно разобрать механизм и укоротить пружинку минимум на один виток, после чего собрать все заново и проверить на работу запора на расширительный бачок.

Важная особенность

При разборе крышки расширительного бачка у вас могут вылететь две пружинки, одна маленькая, а другая большая. Так вот, не стоит сразу «кусать» обе. Потратьте немного больше времени на сбор, разбор и проверку, тем самым вы обеспечите качественную работу всей системы. В рекомендациях часто встречается, что укорачивать нужно большую пружинку на один виток, а меленькую на два, но все это условно и сугубо индивидуально. Поэтому лучше действовать поэтапно, потратив немного больше времени, чем идти за новой крышкой в магазин.

В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур. По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе.

Он является достаточно важным элементом, неисправность которого может привести к перегреву двигателя. Но а как проверить расширительный бачок на исправность мы подробно расскажем в данной статье.

Содержание статьи:

На что влияет уровень охлаждающей жидкости?

Двигатель охлаждается благодаря продуманной герметичной системе трубок и каналов, по которым постоянно циркулирует антифриз. Пока мотор не разогрелся до своей рабочей температуры, охладитель гонится помпой сначала по малому кругу (печка, ГБЦ, блок цилиндров). Как только антифриз сам прогрелся до отметки в 90 градусов, открывается термостат, запускающий большой круг циркуляции.

Если уровень охладителя критически мал – недостаток влечет за собой появление пробок из пара или воздуха, что нарушает температурный режим ГБЦ. В итоге головка перегревается, трескается, разрушаются охладительные и масляные каналы. Снижается общая компрессия и мощность, влекущая повышение расхода топлива и прочие проблемы, вплоть до полного выхода мотора из строя, что чревато капительным ремонтом.

Как проверить уровень в расширительном бачке?

Проверку проводим в три этапа:

1) . На холодном двигателе откручиваем крышку радиатора. Жидкость должна быть на уровне нижнего края отвода, от которого шланг идет к расширительному бачку.

2) . Производим осмотр расширительного бачка. Жидкость должна быть между отметками Min и Max.

3) . В случаи, если уровень в радиаторе или бачке меньше необходимого уровня, то нужно будет долить охлаждающую жидкость. Заводим двигатель, прогреваем до рабочей температуры (90-95 градусов), затем охлаждают до комнатной температуры. Если уровень жидкости в радиаторе или расширительном бачке упал, то проблема в нарушении герметичности системы охлаждения и мотору необходима серьезная диагностика. Если уровень не упал, то все нормально.

Такую проверку желательно проводить не реже одного раза в неделю. Это позволит вовремя заметить падение уровня антифриза, определить причину и сохранить мотор от серьезного повреждения.

Как проверить крышку расширительного бачка?

Как устроена и работает крышка расширительного бачка? Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.

Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.

До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

Признаки неисправности . Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

Дым из-под капота . Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;

Перегрев двигателя при холодном воздухе из печки . Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.

Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

Как проверить крышку ? Проверка крышки расширительного бачка является достаточно сложной процедурой, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев.

Проводится проверка крышки следующим образом:

1) . В первую очередь на холодном и незаведенном двигателе снимаем крышку и внимательно осматриваем на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения.

2) . Если повреждения на найдены, закручиваем крышку на бачок с охлаждающей жидкостью и запускаем двигатель. Ждем пока двигатель прогреется и потихоньку начинаем откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление.

3) . Также при работе двигателя осматриваем толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе.

Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.

Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.

Как проверить расширительный бачок на исправность?

Заключение

Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.

Такая маленькая деталь, как крышка расширительного бачка, к сожалению, почти всегда вызывает меньше всего подозрений при возникновении какой-либо неисправности системы охлаждения. Крышка расширительного бачка играет далеко не последнюю роль в охлаждении двигателя. Ее конструкция позволяет регулировать давление в системе охлаждения и поддерживать правильную температуру. Ее неисправность может привести к утечке охлаждающей жидкости или какой-либо поломке двигателя.

Какие функции выполняет крышка расширительного бачка?

Если разобраться в работе системы охлаждения, то можно увидеть, что в процессе ее работы, внутри создается определенное давление. Дело в том, что при нагревании любая жидкость расширяется, что и создает давление внутри системы.

Ни один автомобильный производитель не борется с этой проблемой. Дело в том, что давление позволяет повысить температуру кипения охлаждающей жидкости, а значит, уменьшить риск ее утечки вследствие закипания.

Разность давлений внутри системы и в обычной атмосферной среде заключается в герметичности системы, куда расширяющейся жидкости деться просто некуда. Однако есть обратная сторона медали. Повышенное давление может разорвать бачок или патрубки системы охлаждения. Что приведет к мгновенному перегреву двигателя и выходу его из строя. Чтобы этого не случилось, избыточное давление системы охлаждения необходимо периодически сбрасывать. Именно для этих целей была разработана крышка расширительного бачка.

Устройство и принцип работы крышки

Для обеспечения требуемого давления, любая крышка расширительного бачка должна создавать герметично закрытую систему. Для сброса избыточного давления в ней предусмотрен специальный клапан, который открывается при повышении давления выше номинального значения. Как только давление будет сброшено, клапан закрывается и цикл повторяется до остановки двигателя.

После остановки мотора клапан сброса закрывается и открывается впускной клапан. Дело в том, что в процессе остывания, жидкость начинает снова сужаться, а значит и давление внутри системы должно прийти в норму. Для этого впускной клапан засасывает воздух и заполняет им пространство, которое было освобождено водой или антифризом. Таким образом, давление внутри системы охлаждения нормализуется и становится соответствующим атмосферному давлению.

Неисправности крышек бачка и их последствия

Негерметичная крышка расширительного бачка может стать причиной дополнительного и «не нужного» подсоса воздуха в систему. Дело в том, что если давление внутри системы станет соответствовать атмосферному, то при тех значениях температуры, при которых это должно происходить. Таким образом, произойдет утечка охлаждающей жидкости и последующий перегрев мотора. Последний может запросто выйти из строя.

Другая сторона проблемы – это образование воздушной пробки. Воздушная пробка передвигается наравне с охлаждающей жидкостью и мешает ей выполнять свои функции. Жидкость греется и закипает, что приводит к ее утечке, а зимой из-за воздушной пробки возможна плохая работа радиатора отопителя салона.

Самое страшное – когда крышка герметично закрыта, но перестала отдавать давление в атмосферу. При увеличении давления, ОЖ начинает выталкивать через соединения патрубков и прочие «дырки в системы». В лучшем случае все обойдется и вам придется лишь поменять крышку. В худшем – может запросто разорвать расширительный бачок и тогда ремонт обойдется намного дороже.

Видео — Течет крышка, что делать?

Как проверить крышку расширительного бачка

Перед выполнением диагностики неисправностей крышки расширительного бачка, необходимо вначале убедиться в отсутствии на ней видимых механических повреждений. Таковыми могут являться трещины, царапины или сильный износ. Кроме того, недопустимы на ее поверхности или с внутренней стороны всевозможные грязь, пыль и прочие инородные частицы. Лишь только после этого, можно производить диагностику неисправностей клапанов.

Пока двигатель работает выкрутите крышку. Если будет слышен шипящий звук – значит, клапан удерживает давление в системе.

Однако замерить это давление невозможно, а у него есть определенные нормы.

Для более детальной проверки можно использовать манометр. Для этого используйте пустой расширительный бачок и закрутите на него крышку. К одному из штуцеров присоедините шланг манометра и закрепите. Все остальные отверстия надежно и герметично закрываются. С помощью компрессора создаем давление внутри системы и выжидаем момента, когда произойдет сброс давления. Полученное явление фиксируем в виде показания манометра и сравниваем с нормируемыми значениями.

Как доработать неисправную крышку бачка на ВАЗ 2109?

Многие владельцы автомобилей ВАЗ 2109 сталкиваются с такой проблемой, как неправильная работа крышки расширительного бачка. Ее клапан либо не может удержать давление, либо попросту не сбрасывает. В этом случае, виновата пружина, жесткость которой завод-изготовитель учел не правильно.

Вначале, крышку необходимо разобрать. Для этого лучше использовать плоскую отвертку и любые плоскогубции. Когда все детали будут на столе, необходимо снизить упругость предохранительной пружины. Для этого число ее витков уменьшается при помощи плоскогубций. Как правило, предохранительный клапан укорачивается на 1 виток, а все остальные на 2. После этого, упругость пружины снижается и крышка расширительного бачка снова готова к работе.

Вот так происходит ее доработка, как вы заметили, данную процедуру можно выполнить без помощи автомехаников и значительно сэкономит деньги на проведении ремонта

Для чего нужен расширительный бачок в автомобиле?

В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.

Назначение расширительного бачка

Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки. Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.

Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.

На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка. Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.

Расположение расширительного бачка

Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.

Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.

Конструкция расширительного бачка

По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.

Корпус

Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.

Крышка расширительного бачка

Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку. Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.

Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.

Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.

Возможные неисправности

Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.

Разрыв расширительного бачка

При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ. Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.

Течь расширительного бачка

Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.

Поломка клапанов крышки расширительного бачка

Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.

Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается. Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Принцип работы крышки расширительного бачка автомобиля

КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА: КАК УСТРОЕНА, ЗАЧЕМ НУЖНА И КАК ПРОВЕРИТЬ

kryshka rashyritelnogo bachkaВодители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.

Оглавление:
1. Задачи крышки расширительного бачка
2. Как устроена и работает крышка расширительного бачка
3. Признаки неисправности крышки расширительного бачка
4. Как проверить крышку расширительного бачка
ЗАДАЧИ КРЫШКИ РАСШИРИТЕЛЬНОГО БАЧКА

kryshka rashyritelnogo bachkaРабота двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.

Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.

Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.

КАК УСТРОЕНА И РАБОТАЕТ КРЫШКА РАСШИРИТЕЛЬНОГО БАЧКА

proverit-kryshku-rasshiritelnogo-bachkaПоскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.

Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.

До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

ПРИЗНАКИ НЕИСПРАВНОСТИ КРЫШКИ РАСШИРИТЕЛЬНОГО БАЧКА

kryshka rashyritelnogo bachka

Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;
Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.
Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

КАК ПРОВЕРИТЬ КРЫШКУ РАСШИРИТЕЛЬНОГО БАЧКА

Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:

kryshka rashyritelnogo bachkaПервым делом на незаведенном моторе ее нужно снять и внимательно осмотреть на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения;
Если повреждения на найдены, закрутите крышку на бачок с охлаждающей жидкостью и запустите двигатель. Дождитесь пока двигатель прогреется и потихоньку начните откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление;
Также при работе двигателя осмотрите толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе.
Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.

Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.
Что касаемо крышки ШЕВРОЛЕТА: Подниму тему, с решением выброса жидкости из расширителя на Авео с F14D4.
Пробка с мощным клапаном, пружина выталкивает замок и клапан становится слабым и начинается выброс жидкости из расширителя. Лечится приклеиванием или подкладыванием, под замок пружины клапана, 4-5мм шайбы.
Давление в системе 1,5 атмосферы. Может рвать патрубок печки. Надуваются как шарик. Визуально осматривайте все. Вентилятор срабатывает на Холостом Ходу-110 градусов.

Если честно никто из нас не придает никакого серьезного значения этому устройству. Ну крышка – что с нее взять — она годна только для того чтобы не выплескивалась охлаждающая жидкость наружу! Так думают процентов 90 автомобилистов. Хотя это в корне не верно, если эта «пробка» на расширительном бачке вашего автомобиля выйдет из строя, как минимум охлаждающая жидкость будет постоянно выплескиваться, а как максимум это может спровоцировать ряд неприятных поломок. Так что нужно знать – как работает и основные принципы ее устройства. Как вы догадались, сегодня буду про это рассказывать …

СОДЕРЖАНИЕ СТАТЬИ

Для начала небольшое определение

Крышка бачка – это запирающий элемент, который имеет в своем строении два клапана, высокого и низкого давления. Этот элемент уберегает систему охлаждения (СО) автомобиля от повреждений, а также нормализирует работу.

По сути, крышкой или пробкой назвать – язык не поворачивается, я бы сказал так – это датчик регулировки давления, только с пробкой сверху!

Задача крышки бачка

Как известно при прогреве двигателя, нагревается и охлаждающая жидкость – она расширяется. Соответственно при этом создается повышенное давление, которое больше атмосферного, это закономерно. Нужно отметить что несильно повышенное давление в СО, это и не плохо, и не хорошо, двигателю по большому счету – все равно! Главное чтобы его хватало для функционирования системы. Также она должна быть герметичной.

Если хотите — это можно сравнить с котлом отопления дома. Котел – это двигатель, патрубки – это трубы, расширительный бачок есть и там и там.

Чем больше нагревается тосол или антифриз, чем больше возникает давление в системе. Нужно отметить — что многие старые агрегаты работают при температурах 90 – 95 градусов. А вот современные движки имеют большие показатели, так не редкость работа при 100 – 110 градусах Цельсия, например мой AVEO это высокотемпературный мотор, его нормальный показатель около 115 градусов. Как вы понимаете это средние показатели, но в пиках они могут достигать еще больших значений в 120 – 125. Охлаждающая жидкость при таких температурах может увеличиться на 20 иногда даже на 25% — вот вам и избыточное давление.

Для того чтобы не разорвало трубки, радиаторы, патрубки и собственно сам расширительный бачок был придуман специальный клапан, который и находится в крышке.

Нормальное давление в различных системах, на прогретых двигателях должно быть в пределах от 1,1 до 1,5 (бар) атмосфер. Больше уже опасно.

Как раз если давление поднимается намного выше, система охлаждения может повредиться, говоря простым языком, просто разорвет все ваши шланги или чего еще хуже радиаторы.

Тут то и вступает в игру крышка расширительного бачка, она «стравливает» излишнее давление, доводя его до нормы скажем в 1,1 атмосферы. Таким образом, все ваши патрубки и шланги остаются невредимыми.

Низкое давление также опасно!

Вот представьте – ездили вы зимой по делам, а дальше поставили машину на прикол (на стоянку ночевать), антифриз начнет остывать и уменьшаться в размерах, то есть «оседать вниз». И давление также начнет падать (ведь излишки его скинул клапан и закрылся), таким образом, понижение давления начнет создавать несильный вакуум. Шланги и патрубки будут сжиматься внутрь – что также нехорошо.

Опять же крышка расширительного бачка начинает работать, у нее есть еще и клапан пониженного давления, то есть если начинает создаваться вакуум, тогда происходит открытие и пополнение воздухом системы. Шланги расширяются – до нормального уровня.

Таким образом, крышка расширительного бачка – работает и в одну (высокое давление) строну и в другую (низкое). Это очень умный и очень нужный элемент системы, не смотря на всю простоту.

Очень часто уберегает в первую очередь радиаторы от повреждения (ведь они на иномарках дорогие).

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

• Предохранительный – от высоких показателей
• Вакуумный – от низких значений

Но пока давление в системе нормальное и тот и другой закрыты – не работают, это норма! Однако зачастую происходит поломка крышки, определить простому автомобилисту (причем начинающему очень сложно), хотя это влечет за собой достаточно дорогостоящие поломки. Сейчас пару слов о признаках, такой не исправности.

Признаки неисправности крышки расширительного бачка

Зачастую выходит из строя клапан высокого давления, он просто начинает скидывать антифриз при нормальном показателе, либо вообще его не скидывает.

• При скидывании нормального давления (при прогретом двигателе), происходит выплеск антифриза или тосола и соответственно его понижение. Зачастую может валить пар из под капота, потому как жидкость попадает на раскаленный выпускной коллектор. Причем температура двигателя не в красной зоне, то есть она рабочая – значит 90% крышка.

• При выходе из строя вакуумного клапана, будут проявляться совершенно другие признаки. Так зачастую возникают воздушные пробки в системе – приводит это к следующему, двигатель перегревается, а из печки идет холодный воздух.

Если честно причин может быть масса, так например еще один из признаков — это когда разрывает трубки или срывает хомуты. ДА и сам бачок может лопнуть – это говорит, что клапан высокого давления не скидывает «излишки» и оно начинает превышать 1,5 атмосферы, может кстати повредить и сами радиаторы, напомню их два основной и печки (в салоне).

Так что если у вас начали «сопливиться», соединительные хомуты или другие соединения, выбивает часто шланги – меняйте крышку.

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

• Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
• Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
• Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

(23 голосов, средний: 4,91 из 5)

Похожие новости

Можно ли залить воду в систему охлаждения двигателя. Летом или з.

Антифриз или Тосол что лучше. Использовать — залить в ради.

Защитная сетка на решетку радиатора. Ставить или нет?

Страницы: 1 2

Как много интересных статей написано о термостатах, помпах, радиаторах… А вот расширительный бачок удосужился внимания лишь вскользь. А ведь когда вы отчаянно боритесь с воздушными пробками зимой, чтобы заставить работать печку в машине, или удивляетесь, почему вдруг стрелка на датчике температуры двигателя отчаянно приближается к красной границе, задумываетесь ли вы над тем, почему так происходит, и что является причиной… Поэтому сегодня мы поговорим о том, какие беды скрываются в расширительном бачке, и как их избежать.

Что представляет из себя расширительный бачок

Это такой себе пластиковый контейнер с резиновыми шлангами, с датчиком уровня охлаждающей жидкости или без него, а также пропускным клапаном давления, встроенным в пластиковую крышку. Вот с этой самой незначительной на первый взгляд деталью, как крышка с клапаном, мы и будем разбираться.

Зачем она вообще такая нужна? А дело всё в охлаждающей жидкости (ОЖ). Рабочая температура двигателей отечественных производителей, как правило, равна 90-95 С, и чтобы ОЖ не закипала, циркулируя в системе, температура её кипения должна быть значительно выше, примерно 130 С. Поэтому создаются ОЖ изначально с повышенной температурой закипания.

Также очень важным фактором является поддержание повышенного давления в охлаждающей системе двигателя (ОСД), большего чем атмосферное, так как давление является необходимым условием увеличения температуры кипения.

Рабочее давление в ОСД отечественных автомобилей составляет, как правило, 1,0 кгс/см2, а импортных автомобилей – порядка 1,5 кгс/см2. Так как КПД и рабочая температура двигателей импортных авто выше и приравнивается примерно 100-105 С, то и давление в системе должно быть большее.

«А какое собственно отношение к давлению имеет какая-то крышка в расширительном бачке?» – спросите вы. Самое прямое…

Принцип действия крышки расширительного бачка

При нагревании двигателя, нагревается и ОЖ. При этом, поскольку СОД абсолютно герметичная, создаётся избыточное давление. Вся СОД начинает расширяться, а лишний воздух скапливается в наивысшей её точке – расширительном бачке. Далее, под воздействием сжатого воздуха выпускной клапан расширительного бачка открывается, и лишний воздух выходит.

При остывании двигателя происходит обратный процесс. Давление в системе падает, и чтобы избежать декомпенсации, то есть понижения уровня давления в бачке ниже атмосферного, открывается впускной клапан и засасывает воздух в систему.

Очень часто бывает так, что водители не уделяют этой маленькой крышечке особого внимания. Вследствие чего происходит постепенное её засорение и даже коррозия. Клапан перестаёт правильно функционировать.

Проверка крышки расширительного бачка | Тюнинг и ремонт Lada Priora

Инструкция по проверке клапана крышки расширительного бачка на приоре.

В крышке расширительного бачка установлен клапан, который защищает систему охлаждения от превышения давления в системе охлаждения.

К примеру, при отказе датчика температуры двигателя или вентилятора охлаждения двигателя, температура двигателя растет, вместе с ней растет и давление в системе. В данном случае должен сработать клапан крышки расширительного бачка, который сбросит давление, вследствии чего также понизится температура охлаждающей жидкости. К тому же водитель, заметив сброс клапана крышки, примет меры по недопущению перегрева двигателя. Если же клапан крышки будет нерабочим, то при превышении давления возможны повреждения в системе охлаждения двигателя: лопнутый расширительный бачок, порванные шланги, трещины в радиаторе двигателя.

Итак, приступим к проверке клапана крышки…

	Глушим перемычкой (отрезком шланга, затянутого на хомуты) два верхних штуцера расширительного бачка. Подключаем компрессор к сливному шлангу бачка.
	Включаем компрессор, набираем давление в расширительном бачке до тех пор, пока воздух не начнет стравливаться через крышку бачка. Прослушивается усиливающееся шипение.
	Давление открытия клапана крышки должно быть в пределах 1.1 — 1.5 кгс/см2 (атм). Если давление выше 1.5 кгс/см2, и клапан не открылся, срочно замените крышку расширительного бачка, чревато перегревом двигателя. Если воздух начинает стравливаться ранее, чем давление поднимется до 1.1 кгс/см2, то также необходимо заменить крышку — зимой с такой крышкой будут большие потери охлаждающей жидкости в атмосферу, к тому же печка будет хуже греть.
Примечание администратора: Момент открытия клапана на слух определить сложно, поэтому точность измерения получается низкой. Для повышения точности лучше поместить расширительный бачек в емкость с водой и по пузырькам из под крышки судить об открытии клапана крышки.

Источник

Теги: проверка работоспособности крышки расширительного бачка на приоре, не работает клапан крышки расширительного бачка приоры, проверка клапана пробки расширительного бачка

Переливной бак против расширительного бака — за клетчатым флагом

Время от времени мы получаем вопрос о расширительных и переливных баках. Хотя названия говорят сами за себя и оба выполняют схожие функции, между ними есть разница. Здесь мы объясним оба танка и, надеюсь, устраним любую путаницу в том, как каждый из них используется.

Многие автомобили в 1960-х годах и ранее имели трубку, прикрепленную к заливной горловине радиатора, и эта трубка выходила в атмосферу (землю).Когда охлаждающая жидкость расширяется из-за повышения температуры двигателя, она обычно создает пар, а вентилируемая крышка позволяет этому пару выходить, чтобы защитить вашу систему охлаждения. Но по мере того, как пар расширяется, увеличивается и давление, и часто вентилируемая крышка также выталкивает охлаждающую жидкость.

Этот процесс был хорош для радиатора, но вреден для окружающей среды. Добавление резервуара к этой вентиляционной трубке позволило удалить пар, но также позволило улавливать хладагент, который шел с ним, вместо того, чтобы сбрасывать его на землю.Улавливание вытесненной охлаждающей жидкости означало, что ее можно было собрать и снова ввести в радиатор.

Переливной бак — также: резервуар или сборный бак

Резервуары для перелива были добавлены к системам охлаждения для улавливания и хранения перелива, вместо того, чтобы оставлять его на земле. Это было хорошо для радиаторов и намного лучше для окружающей среды. Разные производители называли их по-разному: перелив — поймать перелив из радиатора; резервуар — для хранения уловленного теплоносителя; или бак рекуперации — для сбора охлаждающей жидкости, которая была выброшена при повышении давления.

Тяжелая пружина на крышке радиатора, которую можно увидеть, сжимается, когда давление достигает примерно 0,9 бар (13 фунтов на кв. Дюйм). Пружина меньшего размера, которую не видно, возвращает хладагент — через центр крышки.

Процесс возврата охлаждающей жидкости обратно в радиатор возможен, потому что сочетание пониженного давления пара позволяет атмосферному давлению выталкивать охлаждающую жидкость из бака обратно в радиатор через вентилируемую крышку радиатора. Это, в свою очередь, добавляет больше охлаждающей жидкости в вашу систему и помогает немного охладить двигатель.

Многие пластиковые резервуары имеют отметки «холодный» и «горячий»; Эти отметки указывают, где охлаждающая жидкость должна находиться в баке во время холодных циклов (неработающий) и горячих (работающий двигатель). На самом деле это всего лишь руководство, однако наполнение резервуара во время холодных циклов просто означает, что в конечном итоге охлаждающая жидкость окажется на земле. По этой причине в переливных емкостях / резервуарах, резервуарах-утилизаторах предусмотрена собственная вентиляция. Вытесненная охлаждающая жидкость будет поступать в бачок снизу, а при повышении уровня будет вытекать через вентиляционную трубку.

На дне перелива, подобного нашему, вы найдете две трубки. Самый длинный снаружи и самый длинный внутри. Это позволяет вытесненной охлаждающей жидкости заполнить резервуар до определенной точки, прежде чем она будет выброшена в атмосферу (землю).

Эти резервуары могут быть цилиндрическими, с обоими шлангами, прикрепленными снизу, как у нас, или заводской стиль войдет снизу, а вентиляционное отверстие будет вверху. В нашем переливном баке две трубки имеют разную длину, а вентиляционное отверстие намного длиннее, что позволяет повысить уровень до того, как он удалит избыток охлаждающей жидкости.

Система с переливом будет иметь вентилируемую крышку радиатора и обычно герметичную крышку резервуара. Резервуар никогда не находится под давлением пара, что позволяет хладагенту возвращаться через атмосферное давление.

Расширительный бак

Некоторые производители и веб-сайты путают переливной бачок с расширительным бачком, но они выполняют очень разные функции. Расширительные баки работают примерно так же, как и переливной бак, но служат для совсем другой цели.Расширительные баки — это всего лишь баки, которые обеспечивают расширение вашей системы охлаждения, давая вам на полгаллона больше охлаждающей жидкости. Вы видели это на некоторых классических автомобилях, таких как Galaxie или даже на старых Shelby Cobras.

Расширительный бак действительно отличается тем, что он, как правило, представляет собой герметичную систему, на которую не влияет атмосферное давление. При повышении температуры и давления расширительный бак позволяет системе охлаждения расширяться без выброса в атмосферу.В системе этого типа, если у радиатора есть крышка, это будет крышка без вентиляции; расширительный бак будет иметь вентилируемую крышку на случай, если давление превышает вместимость расширительного бака. В этом случае с расширительным бачком можно использовать улавливатель или перелив для повторного улавливания вытесненной охлаждающей жидкости. После того, как система выровняется, вам не придется добавлять дополнительную охлаждающую жидкость.

Расширительный бачок также подсоединяется к системе охлаждения через байпас или шланг обогревателя. Таким образом, расширительный бачок не только содержит расширенную охлаждающую жидкость, но и является частью всей системы охлаждения, и охлаждающая жидкость циркулирует через бак, как и через радиатор.Обычно это самая высокая точка в системе охлаждения.

Как работает сливной бачок радиатора

Последнее обновление 2 декабря 2020 г.

Может показаться, что система охлаждения автомобиля работает нормально без дополнительного оборудования, но это не спасет систему охлаждения вашего автомобиля от каких-либо последствий. экологический ущерб, например ржавчина, из-за того, как работает охлаждающая жидкость и радиатор.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Ржавчина может образовываться внутри системы охлаждения вашего автомобиля из-за попадания воздуха в радиатор после охлаждения двигателя.

Когда охлаждающая жидкость охлаждается после выключения двигателя, она сжимается в объеме, что приводит к падению температуры и давления внутри радиатора, позволяя воздуху попадать в радиатор через крышку радиатора.

Этот воздух приведет к образованию ржавчины в системе охлаждения при контакте с металлом в системе.

Когда внутри радиатора образовалась ржавчина, у вас не останется выбора, кроме как промыть систему и заменить антифриз. Однако переливной бачок охлаждающей жидкости радиатора может предотвратить эту проблему еще до ее запуска. Это позволяет сэкономить на частой замене охлаждающей жидкости и, возможно, на дорогостоящих расходах на замену радиатора или других компонентов системы охлаждения.

См. Также: Потеря охлаждающей жидкости, но отсутствие утечек (что делать)

Как работает сливной бачок радиатора

Переливной бачок радиатора — довольно простое устройство, но оно может сэкономить вам много денег, предотвращая появление ржавчины. формируется в системе охлаждения вашего автомобиля.Когда двигатель работает с оптимальными характеристиками, ему нужна охлаждающая жидкость, чтобы поддерживать его в пределах рабочих температур.

Охлаждающая жидкость двигателя поглощает тепло от двигателя. Когда эта охлаждающая жидкость нагревается в радиаторе, она начинает расширяться, вызывая повышение давления в системе охлаждения этого автомобиля.

Когда давление охлаждающей жидкости в радиаторе превышает расчетное давление крышки радиатора, антифриз проходит через уплотнение крышки радиатора и через переливную трубку течет в бачок перелива охлаждающей жидкости.

При выключении двигателя охлаждающая жидкость также начинает охлаждаться. По мере того, как он остывает, он также сокращается в объеме. Это уменьшение объема приведет к вакууму из-за падения давления.

Из-за этого вакуума открывается вакуумный клапан в крышке радиатора, позволяя охлаждающей жидкости, которая вылилась в переливной бачок радиатора, обратно в радиатор.

В старых автомобилях без бачка для перелива охлаждающей жидкости в радиатор засасывается воздух вместо охлаждающей жидкости, что приводит к образованию ржавчины.Таким образом, установка переливного бачка в вашем автомобиле — это хороший способ не только поддерживать систему охлаждения вашего автомобиля, но и в долгосрочной перспективе сэкономить на ремонте и замене.

Крышка радиатора: определение, функции, составные части, рабочая

Крышка радиатора, несмотря на небольшие размеры, ее конструкция настолько функциональна, что улучшает работу системы охлаждения двигателя. Вы, читая эту статью, должны знать, как работает автомобильная система охлаждения.Если вы этого не сделаете, мы расскажем вам о новом посте, который вам стоит проверить.

Большинство водителей упускают из виду функцию крышки радиатора в их автомобиле, но механик может сказать о преимуществах. Что ж, помимо крышки, которая предотвращает выливание радиатора, вы узнаете, в чем еще может заключаться его функция.

Б / у крышка радиатора. Снимок сделан на белом фоне.

Сегодня мы рассмотрим определение, функции, компоненты, схему, принцип работы, плохие симптомы, а также преимущества и недостатки герметичной крышки радиатора.

Подробнее: Общие сведения о системе охлаждения двигателей внутреннего сгорания

Что такое герметичная крышка радиатора?

Герметичная крышка радиатора — это небольшое механическое устройство, которое помогает контролировать давление горячей охлаждающей жидкости в радиаторе. Радиатор представляет собой резервуар, в который переносится горячая охлаждающая жидкость для охлаждения перед возвращением в двигатель для охлаждения.

Крышки контейнеров служат крышками, которые удерживают жидкость, но не только это. При повышении температуры охлаждающей жидкости она со временем закипит, а затем превратится в пар.Температура кипения охлаждающей жидкости составляет около 212 градусов по Фаренгейту, которая повышается, когда она находится под давлением. Крышка радиатора фактически увеличивает температуру кипения охлаждающей жидкости примерно на 45 F.

Функции колпачков радиатора

Функции крышек радиаторов в автомобильных двигателях:

• Герметичная крышка радиатора поддерживает давление в системе на уровне 16 фунтов на квадратный дюйм, что предотвращает выкипание охлаждающей жидкости даже при значительном нагреве.
• Поскольку жидкость расширяется по мере того, как она становится более горячей, герметичная крышка позволяет охлаждающей жидкости выходить в резервуар резервуара, когда он расширяется.Это необходимо для того, чтобы в радиаторе оставалось достаточное количество охлаждающей жидкости при его расширении.
• Герметичная крышка радиатора предотвращает попадание воздуха в систему охлаждения. Воздух в системе вызовет плохое охлаждение и вызовет коррозию компонентов системы охлаждения.
• Охлаждающая жидкость во внешнем резервуаре будет отводиться назад, не оставляя места для воздуха.
• Герметичная крышка — важный компонент правильной работы двигателя. его следует периодически проверять и рассматривать возможность замены в случае выхода из строя.Убедитесь, что используется вода 5o / 5o и антифриз.

Компоненты герметичной крышки радиатора состоят из профилированного листа олова в верхней части. Его функциональные части включают пружину, клапан, тонкий стержень и плоскую резину. Все это будет объяснено в принципе работы.

Подробнее: Общие сведения о системе смазки двигателя

Полная схема напора колпак :

Принцип работы

Работу герметичных крышек радиаторов довольно легко понять, поскольку они повышают температуру кипения охлаждающей жидкости.Это делается так же, как в скороварке повышается температура кипения воды. Устройство на самом деле представляет собой клапан сброса давления, который на автомобиле настроен на 15 фунтов на квадратный дюйм. Температура кипения воды увеличивается, когда вода испытывает давление.

Жидкость в системе охлаждения расширяется при нагревании, вызывая повышение давления. Во всей системе охлаждения крышка — единственное место, откуда это давление может сбежать. Пружина на крышке определяет максимальное давление в системе охлаждения.Давление толкает клапан, когда давление достигает 15 фунтов на квадратный дюйм. Это позволяет горячей охлаждающей жидкости стекать в сливной бачок по тонкому шлангу.

При таком отводе охлаждающей жидкости воздух в устройство не попадает. Как только радиатор охлаждается, в системе создается разрежение, которое втягивает другой подпружиненный клапан, всасывая воду обратно через дно переливного бачка, чтобы заменить воду, которая была ранее сохранена.

Причина, по которой эта статья опубликована, — чтобы пользователи и профессионалы увидели суть этого устройства.Они часто не обращают внимания на крышку радиатора при поиске неисправностей в системе охлаждения автомобиля на предмет перегрева.

Подробнее: Общие сведения о системе отвода влажного и сухого масла

Посмотрите видео, чтобы узнать больше о том, как работает герметичная крышка радиатора:

Как проверить крышку радиатора

Проверить крышку радиатора можно всего за два простых шага, в том числе:

Снятие герметичной крышки, когда система остыла и когда двигатель не работает.Следует проверить уплотнения на предмет повреждений, поскольку циклическое нагревание может привести к затвердеванию резины. Поврежденные уплотнения являются частым источником утечек, поэтому их следует заменить. Сломанный клапан рекуперации — еще одно распространенное повреждение, которое необходимо исследовать при проверке крышки радиатора и заменить заржавевшую пружину.

На втором этапе устройство следует установить в адаптер крышки радиатора, входящий в комплект тестера. Адаптер с обоих концов похож на заливную горловину радиатора.Колпачок должен находиться на одном конце, а другой конец адаптера должен быть прикреплен к манометру.

Так радиаторы выпускаются разных размеров в зависимости от двигателя, так как колпачки. Следует использовать переходник подходящего размера и формы в качестве заливной горловины радиатора.

Затем следует нагнетать манометр до давления, указанного на крышке радиатора. Колпачок неисправен, если вы заметили, что давление сбрасывает давление до достижения нужного значения. Это означает, что крышка не выдерживает давления.Процесс должен пытаться подтвердить, что крышка неисправна.

Признаки неисправной или неисправной крышки радиатора

Ниже приведены общие признаки или симптомы неисправности герметичной крышки радиатора:

Утечка охлаждающей жидкости:

Когда крышка радиатора застревает, внутри радиатора создается давление. Это приведет к утечке или взрыву компонентов системы охлаждения. эта проблема может быть очевидной, домашний мастер сможет заменить герметичную крышку и даже некоторые протекающие детали, когда это произойдет.Колпачок следует регулярно проверять, чтобы избежать такой проблемы.

Белые полосы на радиаторе:

Утечка охлаждающей жидкости из заливной горловины радиатора часто оставляет белые полосы при высыхании. Это еще один способ узнать, что герметичная крышка радиатора неисправна, просто проверьте эти белые полосы. Проблема известна тем, что крышка протекает под давлением или периодически.

Перелив резервуара:

При возникновении давления охлаждающая жидкость расширяется, и герметичная крышка позволяет некоторой ее части течь во внешний резервуар.Плохая крышка приведет к задержке или быстрому выпуску охлаждающей жидкости, что приведет к переполнению. Всегда следите за тем, чтобы переливной бак был в хорошем рабочем состоянии.

Шланг радиатора сворачивается:

Крышка радиатора может выйти из строя, если шланг радиатора сломается. это потому, что вакуум не будет должным образом выпущен крышкой, а также может привести к поломке шланга радиатора во время периода охлаждения.

В заключение, напорный клапан радиатора является одним из жизненно важных компонентов в системе охлаждения двигателя.Мы видели его функции, которые связаны с давлением охлаждающей жидкости. Мы увидели, как это работает и как это можно проверить в два этапа. Наконец, мы также исследовали некоторые симптомы плохой крышки радиатора.

Надеюсь, читателям понравилось чтение. Если да, то оставьте комментарий, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

Как работает резервуар для охлаждающей жидкости

Bowers Automotive в Колорадо-Спрингс знает, что многие клиенты хорошо разбираются в своих автомобилях, но знаете ли вы, как работает резервуар для охлаждающей жидкости? Этот компонент вашего автомобиля играет важную роль в обеспечении бесперебойной работы всего двигателя.Проблема с резервуаром для охлаждающей жидкости может быстро обернуться катастрофой для вашего автомобиля и дорогостоящей поездкой в ​​автомагазин. Ответственный автовладелец знает, что делает бачок охлаждающей жидкости и как проверить, есть ли явная неисправность.

Когда ваш двигатель работает, он сжигает топливо для питания вашего автомобиля. При этом он выделяет значительное количество тепла. Если температура вашего двигателя поднимется выше определенной точки, это может вызвать серьезное повреждение цилиндров, искривление их формы или даже растрескивание прокладки головки блока цилиндров.Это повреждение может привести к поломке вашего автомобиля. Несмотря на то, что это можно отремонтировать, замена деталей обойдется вам в изрядное количество трудозатрат.

Система охлаждения вашего автомобиля отводит тепло от двигателя и предотвращает подобные повреждения. Система охлаждения прокачивает охлаждающую жидкость по трубам, окружающим цилиндры вашего двигателя. Скрытое тепло, отбираемое от двигателя, преобразует охлаждающую жидкость в газ, и, проходя через радиатор автомобиля, оно снова превращается в жидкость и отводит тепло наружу автомобиля.

Резервуар охлаждающей жидкости является жизненно важным элементом системы охлаждения. Его функция заключается в накоплении излишков охлаждающей жидкости до тех пор, пока она не понадобится. Вы можете найти резервуар, проследив за шлангом от радиатора. Там вы найдете емкость, обычно сделанную из прозрачного пластика, которая выполняет функцию резервуара для охлаждающей жидкости. Резервуар — это также место, куда вы добавляете новую охлаждающую жидкость в систему, а не прямо в радиатор, как думают некоторые.

По мере того, как двигатель вашего автомобиля нагревается, давление в радиаторе возрастает.Для сброса давления крышка радиатора позволяет некоторому количеству охлаждающей жидкости, хранящейся в резервуаре, выйти наружу. Этот избыток охлаждающей жидкости остается здесь до тех пор, пока система не остынет достаточно, чтобы создать отрицательное давление и вернуть избыток охлаждающей жидкости из резервуара в циркуляцию. Когда двигатель выключен, резервуар для охлаждающей жидкости должен быть заполнен примерно на 30%.

Самая частая причина перегрева автомобиля — течь в бачке охлаждающей жидкости или в одном из прикрепленных шлангов. Утечка означает, что накопленная жидкость будет медленно вытекать, и в конечном итоге через систему будет проходить недостаточное количество охлаждающей жидкости.Во избежание перегрева автомобиля не забывайте регулярно проверять уровень охлаждающей жидкости в бачке. Если вы видите дым, идущий от вашего двигателя, или замечаете, что указатель температуры поднимается слишком высоко, лучший способ действий — осторожно остановиться и выключить двигатель. Перегрев двигателя может привести к серьезным повреждениям, если его не остановить.

Теперь, когда вы знаете, как работает резервуар с охлаждающей жидкостью и насколько он важен, вы можете позвонить или зайти в Bowers Automotive для получения помощи с этим компонентом и многим другим.Мы обслуживаем Колорадо-Спрингс более 26 лет. Наша команда всегда готова помочь вам поддерживать ваш автомобиль в отличном состоянии. От давления в шинах до бачка охлаждающей жидкости мы можем помочь вам понять, как работает ваш автомобиль, и как лучше всего поддерживать его в рабочем состоянии.

4 признака неисправного бачка для перелива охлаждающей жидкости (и стоимость замены в 2021 г.)

(Обновлено 19 февраля 2021 г.)

Целью бачка для перелива охлаждающей жидкости в радиаторе является хранение избыточной охлаждающей жидкости, которая выходит из радиатора из-за повышение давления из-за тепла.Работает аналогично расширительному бачку на водонагревателе.

Как вы, возможно, знаете, двигатель, который работает очень интенсивно, очень быстро нагревается. Одного масла недостаточно для охлаждения компонентов двигателя.

Для защиты двигателя от перегрева в таких высокопроизводительных ситуациях требуется охлаждающая жидкость. Пока это тепло генерируется, охлаждающая жидкость поглощает все это тепло, так что двигатель остается холодным.

Итак, что произойдет, если бачок перелива охлаждающей жидкости треснет, поврежден или переполнится? Ниже приведены общие симптомы, которые могут появиться при неисправном расширительном бачке охлаждающей жидкости.

Как работает переливной бачок радиатора

По мере того, как охлаждающая жидкость нагревается из-за поглощения тепла от двигателя, жидкость расширяется и создает дополнительное давление в радиаторе. Поскольку давление заставляет охлаждающую жидкость подниматься выше герметичной крышки радиатора, избыток охлаждающей жидкости необходимо где-то улавливать, чтобы предотвратить утечку.

Таким образом, переливной бачок охлаждающей жидкости радиатора служит именно этой цели. Избыточная жидкость перетекает в переливную трубку и попадает в переливной бак.Как только водитель припарковывает автомобиль и выключает двигатель, тепло рассеивается, в результате чего охлаждающая жидкость перестает быть такой горячей.

Охлаждающая жидкость будет сжиматься, а не расширяться; в результате объем охлаждающей жидкости уменьшается. Это похоже на эффект вакуума, когда снижение давления позволяет избытку охлаждающей жидкости в сливном баке вытекать обратно из него, чтобы он мог вернуться в радиатор.

Четыре основных признака неисправности расширительного бачка охлаждающей жидкости

Вот четыре наиболее распространенных признака неисправного переливного бачка радиатора.

1) Утечка охлаждающей жидкости

Если переливной бачок охлаждающей жидкости радиатора поврежден или треснул, вы можете ожидать утечки охлаждающей жидкости из него. Иногда на сливном баке образуются трещины, если он слишком старый и изношенный. Вы должны заметить небольшие лужи или капли охлаждающей жидкости на полу в гараже или на подъездной дорожке.

См. Также: Продукты Best Radiator Stop Leak Products

Примечание: Охлаждающая жидкость очень вредна для собак и кошек. Если вы заметили утечку охлаждающей жидкости на земле, немедленно очистите ее, чтобы ваш домашний питомец не убирал ее за вас.Было много случаев, когда собаки и кошки сильно заболевали или даже умирали из-за проглатывания охлаждающей жидкости двигателя.

3) Запах охлаждающей жидкости

Помимо утечки охлаждающей жидкости, из передней части автомобиля будет ощущаться запах охлаждающей жидкости. Если он станет достаточно плохим, он может даже циркулировать по кабине вашего автомобиля.

Хотя это и не самый ужасный запах в мире (он немного сладковат), это не то, что нужно чувствовать надолго. Поэтому, если вы почувствовали этот предупреждающий знак, проверьте состояние сливного бачка и замените его как можно скорее.

4) Перегретый двигатель

Поскольку работа охлаждающей жидкости заключается в охлаждении двигателя, когда он перегружен, утечка может означать, что ваш двигатель не получает достаточно охлаждающей жидкости, циркулирующей в двигателе, чтобы должным образом охладить его.

В результате вы можете ожидать повышения температуры двигателя и его перегрева. Это будет отображаться на указателе температуры двигателя, расположенном на приборной панели.

См. Также: 8 Признаков неисправности датчика температуры охлаждающей жидкости

5) Низкий уровень охлаждающей жидкости

Если вы проверяете уровень охлаждающей жидкости в перепускном бачке радиатора, и он низкий, значит, у вас либо медленное испарение, либо утечка. охлаждающая жидкость.Обычно люди, которые не осознают, что у них есть утечка, могут обнаружить, что это небольшая утечка, которая едва заметна снаружи.

Для подтверждения вам необходимо проверить уровень охлаждающей жидкости, чтобы убедиться, что у вас есть утечка. Крышка переливного бака часто является причиной утечки. Убедитесь, что она правильно закрыта, и закройте крышку, если вы подозреваете, что из нее вытекает охлаждающая жидкость.

См. Также: Лучшие охлаждающие жидкости двигателя

Стоимость замены переливного бака радиатора

Прежде чем тратить деньги на новый переливной бачок, убедитесь, что проблема на самом деле не в переливной крышке или трубке, выходящей из бака. внизу, так как это общие проблемные зоны.Их починить намного дешевле, чем заменить сам бак.

В противном случае стоимость замены бачка для перелива охлаждающей жидкости радиатора составляет от 90 до 260 долларов. Стоимость деталей составит от 50 до 150 долларов, а затраты на рабочую силу — от 40 до 110 долларов.

На многих автомобилях замена переливного бачка — это простая работа своими руками. На других, до которых добраться труднее, вам следует поручить замену профессионалу. К этому также будут добавлены дополнительные сборы и налоги.

Бак регенерации охлаждающей жидкости — помогает поддерживать полную систему охлаждения

Бак регенерации охлаждающей жидкости — помогает поддерживать полную систему охлаждения

Итак, бачок регенерации охлаждающей жидкости — это резервуар, предназначенный для сбора горячей охлаждающей жидкости из радиатора при расширении охлаждающей жидкости.

Но по мере охлаждения двигателя охлаждающая жидкость в радиаторе сжимается, создавая в радиаторе вакуум.

В результате этого разрежения охлаждающая жидкость втягивается обратно в радиатор.Таким образом, он всегда полон, что предотвращает образование воздушных пробок.

Еще одна функция бачка регенерации охлаждающей жидкости: для удаления пузырьков воздуха из системы охлаждения.

Хладагент без пузырьков воздуха намного эффективнее хладагента с пузырьками воздуха. Потому что он намного быстрее поглощает тепло. Таким образом, без бака утилизации в радиатор засасывается воздух, а не охлаждающая жидкость. В результате возникают воздушные пробки и образование ржавчины. Что может привести к образованию ржавчины.При образовании ржавчины внутри системы охлаждения; вам придется промыть систему и заменить охлаждающую жидкость. Один довольно распространенный признак — перегрев двигателя. Однако в бачке с охлаждающей жидкостью содержится нормальный уровень охлаждающей жидкости.

Хотя бак может быть полным, сам радиатор пуст или очень низкий. Чаще всего из-за того, что вышла из строя крышка радиатора. Итак, крышка радиатора не позволяет системе; для втягивания охлаждающей жидкости обратно в двигатель во время охлаждения.

Перед резервуаром восстановления Крышка радиатора с переливным шлангом, идущим по земле

В традиционных радиаторах используется крышка радиатора, которая удерживает давление; пока он не достигнет заданного порога давления.Как только давление в системе охлаждения превышает допустимый предел; крышка выпускает охлаждающую жидкость до тех пор, пока давление не упадет. В старых автомобилях без сборного бака; излишки теплоносителя выливались на землю. Итак, при следующем запуске двигателя с холодной охлаждающей жидкостью; низкий уровень охлаждающей жидкости в радиаторе. Оставшаяся охлаждающая жидкость расширится и заполнит весь радиатор; как только двигатель снова прогрелся.

Базовый резервуар для улавливания (переливной резервуар) Охлаждающая жидкость слита в емкость / бак для утилизации

Чтобы радиатор всегда оставался заполненным; автопроизводители разработали новую крышку радиатора и установили бачок.Крышка радиатора работает точно так же; старые версии открывать и стравливать излишки охлаждающей жидкости. Но вместо того, чтобы выбросить теплоноситель на землю; охлаждающая жидкость слита в емкость / бак для утилизации. Пока что шапка работает так же, как и предыдущие шапки. Однако по мере охлаждения двигателя и сжатия охлаждающей жидкости; он создает вакуум внутри радиатора.

Вентиляционный механизм в крышке позволяет создавать разрежение; закачать охлаждающую жидкость обратно в радиатор из бачка утилизации. Резервуар для утилизации в этих транспортных средствах представляет собой просто контейнеры для хранения.Они никогда не испытывают давления.

Бак восстановления под давлением (расширительный бак) Крышка радиатора сейчас на восстановительном баке

По мере того, как автопроизводители перешли на установку двигателей с поперечным расположением и вытянутую конструкцию капота; они столкнулись с проблемой подкапотного пространства. Один из способов получить больше места — сдвинуть радиатор вперед. К сожалению, доступ к крышке радиатора ограничен. Поэтому автопроизводители решили перенести крышку радиатора с радиатора на бачок утилизации. В этой конструкции радиатор, верхний шланг радиатора, сливной шланг и бак утилизации находятся под давлением.Бак утилизации имеет более прочную конструкцию и может выдерживать давление более 15 фунтов на квадратный дюйм.

Утечки из бака утилизации охлаждающей жидкости

В резервуаре охлаждающей жидкости есть трещины, протекающие по швам

Как в резервуаре, не находящемся под давлением, так и в резервуаре под давлением, могут возникать утечки по швам. Утечки наиболее заметны, когда охлаждающая жидкость горячая. Таким образом, вы можете столкнуться с ситуацией, когда вы доливаете охлаждающую жидкость в бачок и управляете автомобилем. Затем, когда автомобиль остынет; в нем мало охлаждающей жидкости, и нет никаких признаков утечки в баке.

Заключение

Итак, использование бачка регенерации охлаждающей жидкости препятствует; слегка переполненная радиаторная система из-за выхода на землю. Кроме того, использование расширительного бачка с обычным радиатором добавляет в систему дополнительную охлаждающую жидкость.

Поделитесь новостями Danny’s Engineportal.com

Cooling System Tech: Переливные баки против расширительных баков

(Изображение / Mishimoto)

Николас Томас, Mishimoto

Еще во времена зарождения двигателей с жидкостным охлаждением почти все системы выброса выхлопных газов выбрасывали в атмосферу химические вещества и вредные пары.

Нет линий PCV или CCV, а также каталитических нейтрализаторов. Просто брызги охлаждающей жидкости и проносились мимо проезжей части.

Это было здорово для автомобилей, но не так хорошо для окружающего нас мира (извините, озон). Поскольку экологические ограничения ужесточились, производителям пришлось разработать способы удержания побочных продуктов внутреннего сгорания и охлаждающих химикатов внутри автомобиля.

В настоящее время почти все в двигателе остается там и каким-то образом перерабатывается, в том числе и сама жидкость, которая поддерживает нужную температуру в цилиндрах.

Это может вернуть вас к химии в старших классах, но вещи расширяются, когда становятся горячими.

Если говорить конкретно о охлаждающей жидкости, она также создает давление пара и газа, которое нужно куда-то снижать. Раньше эта горячая охлаждающая жидкость просто выбрасывалась в атмосферу (точнее, в землю), но в духе сохранения целостности нашей единой земли автопроизводители разработали резервуары для улавливания и повторного использования расширяющейся охлаждающей жидкости. Конечным результатом стали два разных типа танков, которые используются именно для этого.

Переливной бак с Резервуар перелива обычно имеет одно, а иногда и два порта. Горячий хладагент перемещается между баками в зависимости от давления, создаваемого горячим хладагентом. (Изображение / Summit Racing)

Переливной бак также может называться баком утилизации и является более простой системой из двух. Лучший способ определить, используется ли в вашем автомобиле переливной бачок, — это выяснить, есть ли на вашем радиаторе крышка с номинальным давлением, поскольку это то, что определяет, когда охлаждающая жидкость начинает течь между системой охлаждения и баком.Эта система также сильно зависит от давления, создаваемого расширяющейся охлаждающей жидкостью.

(Image / Mishimoto)

Обратите внимание, что крышка имеет большую пружину внизу с маленьким выступом в центре. По мере того, как давление горячей охлаждающей жидкости увеличивается и превышает номинальное значение крышки радиатора, она сжимает большую пружину, открывая отверстие для перелива. Это позволяет любому пару и избытку охлаждающей жидкости проходить через линию в ваш переливной бак и оставаться там до тех пор, пока температура в системе не упадет.

Этот небольшой язычок в центре представляет собой односторонний клапан, который позволяет охлаждающей жидкости возвращаться в радиатор после того, как давление в системе вернется к нормальному уровню. (Image / Mishimoto)

Как только автомобиль остынет, давление, естественно, должно выровняться. Это более низкое давление создает вакуум и втягивает охлаждающую жидкость из переливного бачка обратно в систему охлаждения через небольшой клапан внутри крышки радиатора .

…

Расширительный бак с Расширительные баки немного сложнее.На фото — заводской расширительный бачок от FK8 Civic Type-R или меньшая версия заглавного изображения. (Image / Mishimoto)

Расширительный бачок, или газовый баллон, как его называют в области дизельного топлива, немного сложнее. В этой конфигурации бак всегда находится под давлением, а крышка с номинальным давлением расположена на баке, а не на самом радиаторе. Фактически, у радиатора в большинстве случаев отсутствует какая-либо крышка или заливная горловина, так как охлаждающая жидкость заливается из бака.

В системах охлаждения, в которых используются расширительные бачки, крышка радиатора под давлением будет расположена на расширительном бачке, а не на радиаторе. (Изображение / Mishimoto)

Система охлаждения постоянно находится под давлением с использованием расширительного бачка. Вместо того, чтобы направлять расширяющуюся охлаждающую жидкость в резервуар при достижении определенного давления, охлаждающая жидкость всегда циркулирует через радиатор и выходит в расширительный бачок. Здесь давление, создаваемое горячей охлаждающей жидкостью, заполняет верхнюю половину бака и действует как сила, выталкивая охлаждающую жидкость обратно в систему.

…

Зачем обновляться?

Охлаждающая жидкость работает лучше всего, когда она фактически остается в системе охлаждения. Перегрев из-за утечки охлаждающей жидкости определенно входит в десятку самых неприятных способов сократить тренировочный день или даже остановить поездку на работу.

Это проблема, с которой я столкнулся лично. Это не мой точный бак, но это была обычная проблема с R53 Mini Cooper S. Уплотнение со временем ухудшалось, и охлаждающая жидкость просачивалась через теплоизоляцию выхлопных газов, а иногда и сам выхлоп.Такая постоянная утечка может привести к хроническому перегреву и потенциальному повреждению компонентов двигателя. (Изображение / Mishimoto)

Производители автомобилей производят сотни тысяч таких резервуаров-резервуаров для размещения в своем парке автомобилей. Учитывая чрезвычайно низкую норму прибыли от новых автомобилей, они должны сводить затраты на их снятие с конвейера как можно более низкими.

Это означает производство переливных или расширительных баков из пластмасс.

Эти материалы обычно рассчитаны на то, чтобы выдерживать сотни циклов нагрева и охлаждения, которые испытывает автомобиль, но часто они не используются в течение длительного времени.

Этот пластик может показаться толстым, но постоянное нагревание и охлаждение этих материалов, не говоря уже о неизбежности окрашивания цветной охлаждающей жидкостью, неблагоприятно сказываются на баке. (Изображение / Mishimoto)

Алюминиевый бак с охлаждающей жидкостью лучше приспособлен к постоянным и резким перепадам температуры. Алюминиевые баки обеспечивают уверенность в том, что расширяющаяся охлаждающая жидкость не просто выливается на проезжую часть, а поддерживает двигатель при соответствующей температуре.

Для тех из вас, кто ценит эстетику, расширительные баки и резервуары для перелива торчат как больной палец.
