Гидротрансформатор АКПП: все об устройстве и неисправностях

Гидротрансформатор – это далеко не новое изобретение для автомобильной индустрии. Впервые он появился порядка ста лет назад, но за долгое время своего существования устройство претерпело значительные изменения. Сегодня гидротрансформаторы используют для передачи крутящего во многих отраслях промышленности. Разумеется, автомобильная промышленность исключением не стала. Об особенностях устройства гидротрансформаторов, принципе их работы, а также неисправностях вы сможете узнать из материала Avto.pro.

Экскурс в историю

Прообраз современных гидротрансформаторов был создан еще в 1905 году Германом Феттингером – талантливым немецким инженером, который работал над устройствами для передачи передачи крутящего момента. Свой механизм он назвал гидромуфтой. Изначально его планировалось использовать в судах. Суть работы муфты сводилась к передаче крутящего момента с помощью рециркуляции жидкости, которая заполняла пространство между парой лопастных колес. Такое техническое решение должно было решить проблемы обратной нагрузку на валы, двигатель и их соединительные элементы – жидкость решила бы недостатки жесткой связи между агрегатами и смежными с ними деталями.

Первый автомобиль, оснащенный гидротрансформатором, выпустил концерн General Motors. Это была модель Oldsmobile Custom 8 Cruiser 1939 года. Автолюбители отметили, что управление данным автомобилем было очень легким, простым и, разумеется, комфортным. Чуть позже аналогичные устройства начали применять и в других моделях личного транспорта. Сегодня гидротрансформатор является верным спутников автоматических коробок передач. Автолюбители часто называют его «бубликом» из-за специфической геометрии.

Достоинства и недостатки

Прежде чем мы начнем изучать устройство гидротрансформаторов, давайте разберемся, почему их вообще стали применять. Трансмиссия с жестким соединением первичного вала с двигателем имеет серьезный недостаток: в определенных режимах работы двигателя на трансмиссию приходятся сильные нагрузки, которые становятся причиной ускоренного износа деталей. Трансформатор решил эту проблему. Но у него есть и другие достоинства. Среди них:

• Обеспечение плавного троганья с места;
• Потенциальная возможность увеличения крутящего момента от автомобильного двигателя;
• Устройство практически не нуждается в обслуживании.

Где есть достоинства, там есть и недостатки. Главная особенность гидротрансфортматора – передача момента посредством движения жидкости – является и его главным недостатком. Вот почему автоконцерны продолжают работать над его улучшением:

• Устройство имеет относительно невысокий КПД;
• Оно пагубно сказывается на динамике автомобиля;
• Стоимость устройства довольно высока.

Так как на раскручивание жидкости в гидротрансформаторе требуется время и мощность, динамика автомобиля может пострадать. Кроме того, проектирование и сборка гидротрансформатора требует больших экспертных мощностей и денежных трат. Автомобиль, оснащенный АКПП с трансформатором стоит дороже моделей с наиболее простой механической трансмиссией. Но с учетом того, что устройтсво не только делает работу трансмиссии более плавной, но и увеличивает ее эксплуатационный ресурс, денежные траты окупаются.

Подробнее о принципе работы

Принцип работы гидротрансформатора сводится к передаче момента от двигателя к автомобильной трансмиссии без создания жесткой связи. Момент передается посредством рециркуляции жидкости. По сути, работает трансформатор АКПП так же, как и гидравлическая муфта. Но

не стоит путать два этих устройства – гидротрансформатор несколько сложнее. Он состоит из таких элементов:

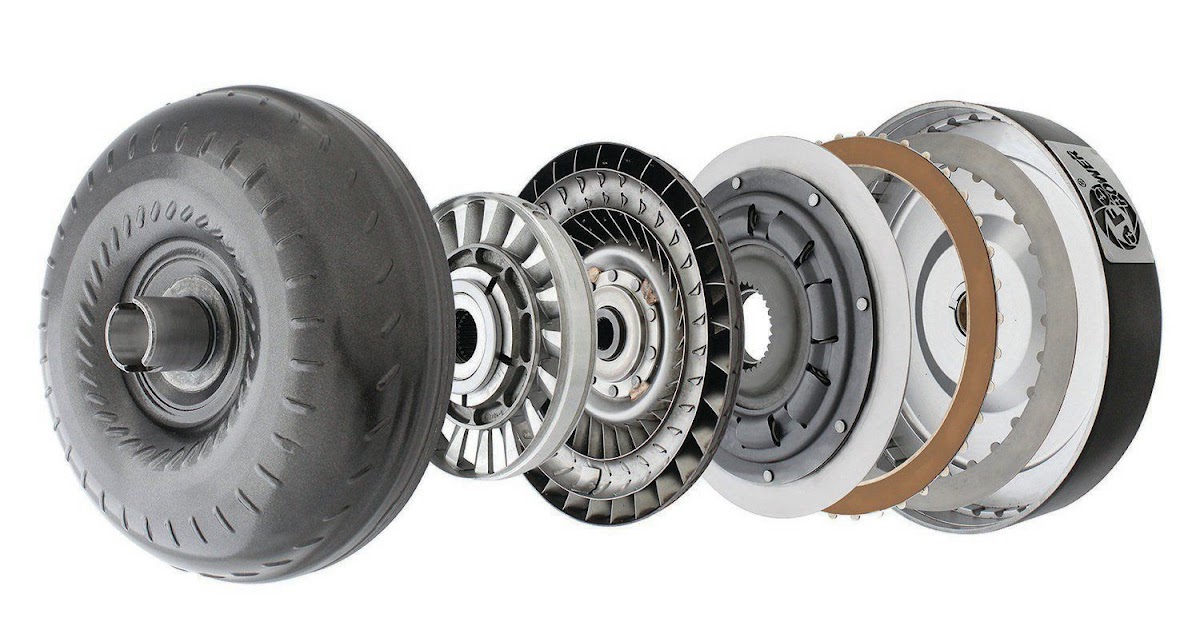

1. Корпус;
2. Насосное колесо / насос;
3. Статор / реактор;
4. Обгонная муфта;
5. Механизм блокировки / плита блокировки;
6. Турбинное колесо / турбина.

Запчасти на Ford custom

Антидождь

CUSTOM Tourneo bus (01.12 — )

Запчасти на Mazda 2

Подвесной подшипник карданного вала

2 хетчбек (DL, DJ) (11. 14 — )

Если разобрать гидротрансформатор, то можно увидеть следующее: на одной оси размещено турбинное, насосное и реакторное колесо, а весь внутренний объем механизма заполнен трансмиссионной жидкостью. Между каждым из лопастных колес нет жесткого соединения, но оно и не требуется. Насосное колесо имеет жесткое соединение с коленвалом, а значит, при запуске двигателя оно будет проворачиваться вместе с ним. Турбинное колесо имеет жесткое соединение с первичным валом автомобильной АКП. Между этими колесами расположен реактор, иначе называемый статором. Сам же реактор имеет смежный элемент – муфту свободного хода, которая не дает ему вращаться в двух направлениях. Кстати, в обычных гидравлических муфтах, которые часто сравнивают с гидравлическими трансформаторами, статора и муфты нет.

Лопасти всех колес имеет особую геометрию, которая позволяет им захватывать как можно больший объем трансмиссионной жидкости. Работает устройство так: при включении двигателя и по ходу повышения оборотов насосное колесо начинает вращаться со все большей скоростью, постепенно раскручивая и жидкость. Так как турбинное колесо имеет схожую геометрию лопастей, оно начнет вращаться, увлекаемое трансмиссионной жидкостью. Выделяется здесь только реактор – он придает жидкости ускорение. Это становится возможным благодаря особой конструкции лопаток. Они имеют специфический профиль с сужающимися межлопаточными каналами. Жидкость, входя в сужающиеся каналы, выбрасывается в сторону выходного вала с увеличенной скоростью.

Формирование потока жидкости в гидротрансформаторе напрямую определяется скоростью насосного колеса. Скорость вращения последнего, в свою очередь, зависит от скорости вращения коленчатого вала. Как только лопастные колеса синхронизируется, гидротрансформатор начинает работать как гидромуфта – он не увеличивает крутящий момент. Если же нагрузка на выходной вал увеличивается, турбинное колесо немного замедляется. Реактор (статор) блокируется, начиная трансформировать поток трансмиссионной жидкости.

Режимы работы

Для полного понимания принципов работы гидротрансформатора стоит уделить внимание режимам его работы. Как стало понятно из предыдущих разделов, этот агрегат передает крутящий момент без жесткого соединения вращающихся деталей. Однако в силу отсутствия такого соединения агрегат имеет несколько недостатков. В частности, уже упомянутые низкий КПД и посредственная динамика автомобиля. Проблемы удалось решить на конструктивном уровне – введением механизма блокировки, иначе называемого

блокировочной плитой. У современных гидротрансформаторов есть несколько режимов работы:

1. Блокировка;
2. Проскальзывание.

Блокировочная плита соединена с турбинным колесом, а значит, и с первичным валом коробки передач при помощи пружин демпфера крутильных колебаний. Получив команду от блока управления трансмиссией, она прижимает к внутренней поверхности корпуса агрегата под действием давления жидкости. Так как на плите расположены фрикционные накладки, она может обеспечить жесткое соединение и передачу крутящего момента от силового агрегата трансмиссии даже без участия жидкости.

Блокировка может включаться на любой из передач.

Блокировка гидротрансформатора может быть и частичной. Если плита прижимается к корпусу устройства неполностью, гидротрансформатор переходит в режим проскальзывания. Крутящий момент при этом передаваться как через механизм блокировки, так и через циркулирующую жидкость. В этом режиме автомобиль имеет достойные динамические характеристики, а его трансмиссия продолжает работать плавно. Электроника включает частичную блокировку при разгоне и отключает при понижении скорости. У данного режима есть только один недостаток: частое его включение приводит к истиранию фрикционной накладки плиты. Продукты износа попадают в трансмиссионное масло, что отрицательно сказывается на его рабочих свойствах.

Применение гидротрансформаторов

Возьмем пример того, когда гидротрансформатор упрощает пользование автомобилем. Предположим, начинается подъем на гору после движения по ровному участку дороги. Водитель забыл о манипуляциях с педалью акселератора. Так как нагрузка на ведущие колеса увеличилась, а автомобиль сбросил скорость, частота вращения турбины должна уменьшиться. При этом уменьшилось гидравлическое сопротивление – скорость циркуляции трансмиссионного масла в гидротрансформаторе увеличилась. Это означает, что крутящий момент, передаваемый валу турбинного колеса, вырос. Водитель обнаружит, что пока лопастные колеса не синхронизировались, автомобиль двигается так, будто произошел переход на низшую передачу, как это делается в автомобилях с механической коробкой передач.

Пытливый автолюбитель может обнаружить следующее: крутящий момент может преобразовываться гидротрансформатором слишком большое число раз. Что при этом происходит? Необходимая скорость уже достигнута, однако жидкость продолжает набирать скорость вращения. Здесь на выручку приходит механизм блокировки. Он создает жесткую связь между ведущим и ведомым валом. Блокировка устроена так, что потери  мощности будут минимальными. При этом гидротрансформатор не увеличит расход топлива как до, так и после блокировки.

Вот еще один вопрос: если гидротрансформатор сам может менять величину крутящего момента, зачем присоединять его к автоматической коробке передач? Дело в том, что коэффициент изменение крутящего момента данного устройства равен 2,0 – 3,5 (обычно 2,4). Это не тот диапазон передаточных чисел, который нужен для эффективной работа автомобильной трансмиссии. К тому же, гидротрансформатор никак не поможет в движении задним ходом или в случаях, когда ведущие колеса разъединены с двигателем.

Неисправности гидротрансформаторов

Конструкция гидротрансформатора не кажется слишком сложной. Да, каждая деталь устройства спроектирована с учетом того, что к ней будут прилагаться большие нагрузки. Однако учтите тот факт, что в тандеме с трансформатором работает и электроника. Механические и электронные компоненты рано или поздно выходят из строя, причем у разных моделей авто могут быть свои

специфические неисправности. Чаще всего автолюбители отмечают следующее:

• Появление посторонних звуков при работе трансмиссии без приложения нагрузки. Причина: износ опорных или промежуточных подшипников;
• Появление вибрации на высоких скоростях, реже – во всех режимах работы АКПП. Причина: засоренность масляного фильтра и загрязнение трансмиссионной жидкости;
• Выход реактора из строя и падение динамике автомобиля. Здесь стоит проверить обгонную муфту;
• Скрежет, стук гидротрансформатора. Причина: разрушение лопастей;
• Самопроизвольное переключение ступеней АКПП. Причина: неисправность электронной системы управления;
• Полный выход трансмиссии из строя. Такое может произойти при обрыве соединения колеса с первичным валом коробки передач. Иногда помогает восстановление шлицевого соединения.

Отдельно стоит сказать об опасности перегрева гидротрансформатора. Если автолюбитель игнорировал необходимость замены трансмиссионного масла, трансформатор будет страдать от сухого трения и перегрева. Также стоит уделять внимание остаточному ресурсу фильтра АКПП и чистоте системы охлаждения агрегата. Обычно проблема устраняется заменой расходников, чисткой и заливкой нового масла. В запущенных случаях требуется замена отдельных узлов гидротрансформатора.

Общие признаки выхода гидротрансформатора из строя: повышенный расход топлива, рывки при движении на постоянной скорости, а также при торможении двигателем, плохое состояние масла при замене. Как правило, масло в агрегате с изношенным гидротрансформатором имеет

черный цвет. Некоторые неисправности могут указывать на поломку других деталей автоматической коробки передач, так что если вы заметили ненормальную работу трансмиссии, скорее обращайтесь к специалисту для диагностики своего авто.

Выбор нового агрегата

Найти новый гидротрансформатор не так уж сложно. Автолюбителям важно понимать, что при подборе нельзя допускать ошибок – если он выберет неподходящий агрегат, его не получится установить на свой автомобиль. Как результат, устройство нужно будет возвращать продавцу и начинать поиски снова. Чтобы не допустить ошибку, гидротрансформатор обычно ищут по:

• VIN-коду;
• Коду имеющегося агрегата.

Особняком стоит поиск по параметрам автомобиля. Он не всегда дает точный результат, но если вести поиски в проверенных электронных каталогах, то вероятность ошибки становятся меньше. Необходимо указывать практически все технические параметры транспортного средства – от марки, модели и года выпуска до характеристик двигателя и коробки передач.

Отдельно стоит рассказать о ремонте гидротрансформатора. Новое устройство в сборе стоит от 600 до 1000$, а иногда и больше. Ремонт же обходится в среднем в 4-6 раза дешевле. Впрочем, важно учитывать и стоимость снятия коробки передач. Как правило, мастера проводят мойку и дефектовку деталей, меняют уплотнители, гидроцилиндры, фрикционные накладки блокировочной плиты, а также по необходимости балансируют лопаточные колеса. Полный выход гидротрансформатора из строя – это запущенный случай. Автолюбителям достаточно менять расходники и вовремя проводить диагностику.

Вывод

Гидротрансформатор – это один из важных компонентов автоматических коробок передач, который делает эксплуатацию автомобиля еще более простой и комфортной. В силу относительной простоты устройства и применения деталей с большим эксплуатационным ресурсом, он редко выходит из строя. Но не стоит думать, что довести дело до капитального ремонта будет сложно. Если водитель игнорирует необходимость регулярной замены масла и фильтров, поломка случится в самый неожиданный момент. Впрочем, даже изношенный гидротрансформатор можно отремонтировать. Добиться полного выхода устройства из строя нелегко. Если вы заметили, что трансмиссия начала работать ненормально, мы советуем для начала обратиться к специалисту. Он локализует проблему и выяснит, подлежат ли компонента АКП ремонту. Так как новый гидротрансформатор стоит немалых денег, ремонт будет предпочтительнее.

Гидротрансформатор АКПП (устройство, режим работы, блокировка, основные неисправности)

Обслуживание и уход за автомобилем

Идея внедрения гидродинамической передачи крутящего момента изначально принадлежит военным.

Конструкторы искали способ повысить проходимость автомобилей путем уменьшения риска срыва верхнего слоя грунта. Осуществить эту цель помог гидродинамический трансформатор, который за счет проскальзывания насосного и турбинного колес позволял плавно передать крутящий момент на ведущие колеса. Давайте рассмотрим устройство, принцип работы и неисправности гидротрансформатора автоматической коробки передач (АКПП).

Устройство гидротрансформатора

1. Насосное колесо посредством ступицы крепится к коленчатому валу. Скорость вращения насосного колеса всегда соответствует частоте вращения коленвала.
2. Турбинное колесо связано с первичным валом АКПП, через который крутящий момент передается на редуктор, приводные валы и колеса.
3. Реакторное колесо – закреплено на ступице турбинного колеса и служит для перенаправления потока рабочей жидкости от насосной части к турбинной и обратно. До момента выравнивания скоростей вращения колес перенаправление потока позволяет увеличить крутящий момент, передаваемый на выходной вал АКПП.
   Именно наличием реактора (статора) отличается работа гидротрансформатора от простейшей гидромуфты.
4. Блокировочная плита с механизмом блокировки ГДТ служит для прямого соединения насосного и турбинного колес. При ее замыкании жидкость АТФ не участвует в передаче крутящего момента от коленвала к первичному валу коробки передач.

На маховик гидротрансформатора напрессован зубчатый венец. С его помощью стартер вращает коленчатый вал при запуске двигателя.

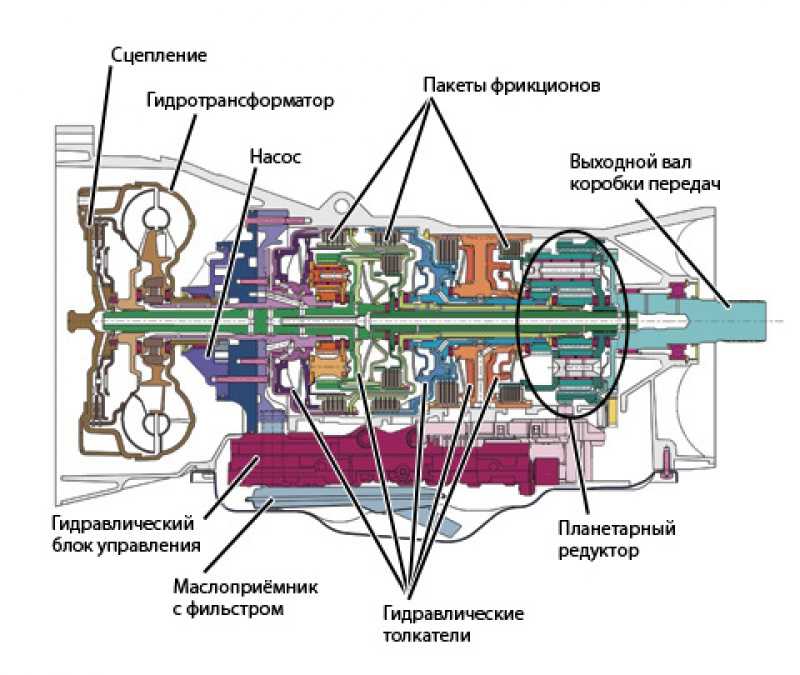

Как работает коробка автомат с гидротрансформатором?

Назначение гидротрансформатора АКПП – передавать крутящий момент и при необходимости отсоединять коленчатый вал от первичного вала коробки передач. В насосное колесо от масляного насоса подается рабочая жидкость (ATF), которая при его вращении центробежной силой выталкивается от центра к краям. Лопастные колеса гидропередачи образуют в плоскости оси вращения круг циркуляции жидкости АТФ. Созданный вихревой поток посредством лопастей воздействует на реактор, перенаправляющий поток жидкости к турбинной части.

Воздействие рабочей жидкости на лопасти турбинного колеса заставляет его вращаться, передавая крутящий момент на выходной вал КПП. Прошедшая через турбинную часть жидкость возвращается на реактор, увеличивая общее давление жидкости на его лопасти. Таким образом, внутри гидротрансформатора до момента уравнения скорости вращения насосной и реакторной частей устанавливается циркуляция масла.

Из-за потерь энергии в жидкости в режиме проскальзывания скорость вращения турбины будет ниже частоты вращения насоса. На практике это приводит к значительной потере КПД. Для увеличения коэффициента полезного действия в конструкцию всех современных автоматических коробок передач внедрена муфта блокировки гидротрансформатора.

Муфта блокировки ГДТ

Муфта блокировки установлена на шлицах входного вала АКПП и предназначена для механического соединения насосной части и ротора.

Составные части муфты блокировки:

• поршень блокировки, посредством которого идет нажим на зону роторного колеса с фрикционным слоем;
• задняя крышка кожуха гидротрансформатроа, на которой также имеется фрикционный слой. Крышка сварена с насосной секцией;
• фрикционная накладка;
• демпфер крутильных колебаний. Является аналогом двухмассового маховика на авто с механической КПП. Призван гасить неравномерность вращения коленчатого вала, минимизируя негативное воздействие крутильных колебаний на детали коробки передач. Также демпфер смягчает момент включения/выключения муфты блокировки, что делает ее работу для водителя незаметной.

Работа системы невозможна без клапана муфты гидротрансформатора и блока управления АКПП, который считывает показания датчиков и управляет исполнительными механизмами.

Режимы работы гидротрансформатора

1. Проскальзывание – муфта блокировки разомкнута. Посредством клапана управления рабочая жидкость подается по каналу «В», отжимая тем самым клапан от стенки задней крышки кожуха ГДТ. Масло по каналу «Б» отводится через полость внутри вала. Используется при старте с места и разгоне. Размыканием муфты блокировки гидротрансформатора на высших передачах позволяет автомобилю динамично разгоняться без перехода на низшую ступень.
2. Режим зацепления – муфта заблокирована. Масло по каналу «А» поступает в полость за муфтой, заставляя поршень прижаться к задней крышке кожуха. Сила трения между фрикционными накладками ведет к зацеплению корпуса ГДТ с  турбинным колесом. Муфта замыкается преимущество при движении на высших передачах.На большинстве АКПП блокировка гидротрансформатора  включается после 3 передачи. Но из-за ужесточения экологических норм на современных авто муфта может быть заблокирована на любой передаче при частоте работы двигателя свыше 1000 об/мин.
3. Режим управляемой пробуксовки – муфта работает с небольшим проскальзыванием. В вариантах конструкции, не оборудованных демпфером, режим используется для гашения крутильных колебаний. В таком случае между турбинной секцией и насосной частью допускается небольшое проскальзывание. При этом повышается плавность переключения и КПД.

Управление системой блокировки

Регулирует режимы работы электромагнитный клапан гидротрансформатора, а точнее, мехатроник, который управляет питающим напряжением на клапане. Изменение силы тока на клапане регулирует распределение жидкости между каналами и силу нажима поршня блокировки. В выборе режима блокировки ЭБУ ориентируется на следующие входные параметры:

• частота вращения коленчатого вала;
• скорость вращения роторной секции;
• частота вращения выходного вала АКПП;
• фактический крутящий момент при заданном положении дроссельной заслонки;
• температура жидкости ATF;
• задействованная передача (перечень включенных пакетов фрикционов, определяющий передаточное число на выходном валу).

Видео: Гидротрансформатор. Принцип работы. ОЧЕНЬ ПОНЯТНО!

Неисправности гидротрансформатора

1. Износ опорного подшипника. Характерные симптомы – легкий металлический звук при переключениях.
2. Рост оборотов двигателя не соответствует разгонной динамики. Проблема в обгонной муфте. Если неисправность проявляется только на одной либо нескольких ступенях, проблема в сожженных пакетах фрикционов.
3. Шуршащий шум при работе двигателя на холостых и низких оборотах (в движении может пропадать). Неисправность игольчатого упорного подшипника между турбинным/реакторным колесом и задней крышкой кожуха ГДТ.
4. Громкий металлический звук при переключении. Причина в поврежденных лопастях (случается крайне редко).
5. Потеря динамики на высших передачах. Износ фрикционных накладок муфты блокировки гидротрансформатора. Без должного опыта заметить разницу в динамике на авто с неправильно работающей муфтой бывает сложно. Поэтому чаще всего владельцы сталкиваются уже с последствиями данной неисправности. Фрикционная пыль, клеевой слой накладки загрязняют масло, забивают каналы циркуляции масла. Постоянное проскальзывание перегревает сам «бублик», масло, а вместе с ним и электронику мехатроника. Все это со временем приводит к толчкам, пинкам при смене передач, увеличении времени переключения. Поэтому так важно понимать принцип работы гидротрансформатора и своевременно менять масло в «автомате».

Как работают гидротрансформаторы?

Вы когда-нибудь задумывались, что у автоматической коробки передач вместо сцепления? Это называется гидротрансформатор, и он делает всю тяжелую работу за вас

Напомнить позже

Передача мощности от любой трансмиссии к трансмиссии может быть довольно сложным процессом с сотнями движущихся частей, которые необходимо синхронизировать одновременно. Из салона вы просто нажимаете на педаль и перемещаете рычаг переключения передач или, может быть, просто щелкаете лепестком, но все, что происходит под днищем, тщательно спроектировано и разработано, чтобы обеспечить плавное сцепление длинного списка компонентов, чтобы вывести ваш автомобиль на трассу. двигаться.

В автомобиле с механической коробкой передач у вас есть узел сцепления, который позволяет соединять и разъединять двигатель и трансмиссию и, следовательно, привод на колеса. У двигателей есть холостой ход, который устанавливается с помощью ограничителя дроссельной заслонки, что означает минимальную скорость двигателя, при которой двигатель может работать, прежде чем он заглохнет из-за отсутствия воздушно-топливной смеси, поступающей в цилиндры.

Таким образом, без сцепления при торможении до полной остановки двигатель глохнет, так как нагрузка от трансмиссии будет тянуть его ниже допустимого предела оборотов. Сцепление обеспечивает отключение, необходимое для поддержания работы двигателя, а затем повторное включение вместе с некоторым дросселем, чтобы снова запустить автомобиль.

Гидротрансформатор во всей красе

Однако в автомобиле с автоматической коробкой сцепления нет — вместо него установлен гидротрансформатор. Он должен выполнять ту же работу, что и сцепление, — позволяя двигателю продолжать работать, в то время как трансмиссия и колеса замедляются до полной остановки, — но он делает это другим и довольно изобретательным способом. Преобразователь крутящего момента — это так называемая гидромуфта — устройство, используемое для передачи механической энергии вращения за счет движения жидкости от одной механической движущейся системы к другой.

Может заменить сцепление, поскольку позволяет двигателю свободно вращаться, значительно уменьшая передачу крутящего момента от трансмиссии к трансмиссии. Он никогда не отключается полностью, так как вы можете почувствовать «ползучесть», которая возникает, если вы снимаете ногу с тормоза автомобиля с автоматической коробкой передач с места.

Регулирование крутящего момента достигается за счет использования насоса, который направляет жидкость вокруг гидротрансформатора в зависимости от вращения коленчатого вала. Внутри гидротрансформатора находится турбина, которая вращается, когда перекачиваемая жидкость соприкасается с лопастями турбины, таким образом измеряя величину крутящего момента, который передается на трансмиссию через входной вал.

Koenigsegg Regera использует систему, аналогичную гидротрансформатору, для обеспечения плавного переключения между выходной электрической мощностью и двигателем внутреннего сгорания

. Корпус гидротрансформатора соединен с маховиком (который, следовательно, вращается с той же скоростью, что и коленчатый корпус представляет собой турбину, жидкостный центробежный насос (или рабочее колесо) и статор. Центробежный насос эффективно нагнетает трансмиссионную жидкость в ребра турбины, которая, в свою очередь, вращается и передает крутящий момент на трансмиссию. Статор выступает в качестве барьера для отбрасывания жидкости обратно в турбину, а не обратно в насос, что значительно повышает эффективность системы.

На этом разрезе показаны лопасти центробежного насоса вместе с блокировочной муфтой, зажатой посередине и закрывающей вид на турбину

. Таким образом, на холостом ходу скорость перекачки жидкости в турбину очень низкая, что означает очень небольшой крутящий момент. идет от двигателя к трансмиссии. Затем, когда коленчатый вал вращается быстрее с большим дросселем и, в свою очередь, вращает маховик, больше жидкости с большей скоростью продвигается от насоса к турбине.

После этого турбина вращается быстрее, что позволяет передавать больше крутящего момента на трансмиссию. К сожалению, передача энергии от насоса к турбине никогда не может быть эффективной на 100% — в этой системе происходят дополнительные потери энергии, которые усиливаются, когда крутящий момент двигателя также передается через коробку передач и из дифференциала.

Эта небольшая потеря энергии между насосом и турбиной означает, что турбина всегда вращается немного медленнее, чем насос, что является основной причиной того, что автоматические двигатели в целом имеют более низкий рейтинг эффективности использования топлива, чем их ручные аналоги. К счастью, недавно были разработаны преобразователи крутящего момента, которые содержат блокировочную муфту, которая на определенной скорости блокирует турбину и насос вместе, чтобы устранить падение энергии.

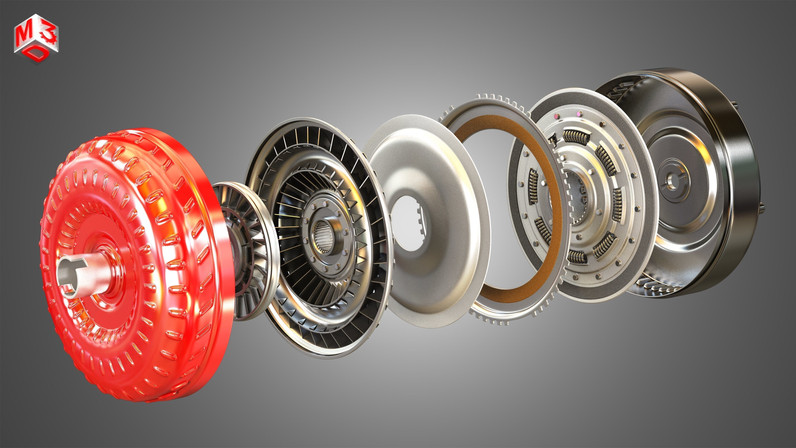

Компоненты гидротрансформатора, включая блокировочную муфту

Итак, хотя автоматическая коробка передач может показаться простой из-за руля, технология, содержащаяся в трансмиссионном туннеле, на самом деле довольно сложна, но чрезвычайно эффективна.

Технологии, лежащие в основе системы гидротрансформатора, действительно впечатляют и, безусловно, заслуживают большого уважения, поскольку они способны подключать и модулировать привод от двигателя к колесам таким плавным образом, что большинство водителей, вероятно, воспринимают его полностью как предоставленный.

В наши дни подавляющее большинство трансмиссий полностью автоматические, дни простого сцепления с педальным управлением кажутся редкими и далекими, что делает гидротрансформатор одним из самых важных компонентов большинства выпускаемых сегодня автомобилей.

Блог района залива AAMCO | Все, что вам нужно знать о гидротрансформаторах

Блог Главная / Автомобильный совет / Все, что вам нужно знать о гидротрансформаторах

Итак, что такое гидротрансформатор?

Преобразователи крутящего момента — это особые компоненты двигателя, и их внутренности редко выходят в свет, а если и появляются, то в них до сих пор довольно сложно разобраться. По сравнению с другими внутренними компонентами вашего автомобиля гидротрансформатор напоминает космический корабль. Независимо от того, как этот компонент выглядит или звучит, если у вас автомобиль с автоматической коробкой передач, вы используете этот компонент ежедневно.

Если у вас есть базовые знания об автомобилях с механической коробкой передач, то вы знаете, что двигатель соединяется с коробкой передач с помощью сцепления. Без этой связи автомобиль не смог бы полностью остановиться, не заглушив двигатель. Однако у автомобилей с автоматической коробкой передач нет диска сцепления, соединяющего двигатель с коробкой передач; вместо этого у них есть гидротрансформатор. Его внешний вид может показаться не таким уж большим, но многое происходит внутри.

Гидротрансформатор вашего автомобиля аналогичен сцеплению автомобиля с механической коробкой передач. Однако, в отличие от автомобиля с механической коробкой передач, он использует жидкость для передачи мощности на трансмиссию, предотвращая остановку двигателя и позволяя переключать трансмиссию.

Описание гидротрансформатора

Гидротрансформатор представляет собой внутренний компонент двигателя в форме пончика, непосредственно прикрепленный между двигателем и трансмиссией. Внутри гидротрансформатора есть два ряда изогнутых лопастей, каждая из которых обращена в противоположном направлении. Пространство внутри гидротрансформатора обычно заполнено трансмиссионной жидкостью, которая помогает передавать мощность, вырабатываемую двигателем, на трансмиссию. Кажется странным, правда? Не совсем! Двигатель вашего автомобиля приводит в движение одну из турбин, также известную как крыльчатка, которая нагнетает жидкость на турбину. Преобразователь крутящего момента эффективен, поскольку его лопасти точно спроектированы для максимальной передачи энергии, уменьшая накопление тепла или турбулентность.

Лучший способ понять, как это работает, — представить два вентилятора, обращенных друг к другу. Когда один вентилятор подключается к сети (двигатель), начинает вращаться второй вентилятор (трансмиссия). Если лопасти вентилятора имеют одинаковый размер и вес, они будут вращаться с одинаковой скоростью. Однако это грубое упрощение работы гидротрансформатора.

Есть несколько факторов, которые делают гидротрансформатор более эффективным; это включает в себя статор, который помогает ему перенаправлять поток трансмиссионной жидкости обратно на рабочее колесо для повышения эффективности.

Как работает гидротрансформатор?

Немного сложно уловить концепцию того, как жидкость может обеспечить силу для перемещения чего-то столь существенного, как транспортное средство. Насос помогает добиться контроля крутящего момента, который работает, направляя жидкость вокруг гидротрансформатора в зависимости от вращения коленчатого вала. Внутри корпуса находится турбина, которая вращается, когда перекачиваемая жидкость соприкасается с лопастями турбины, что помогает измерить величину крутящего момента, поступающего на трансмиссию через входные валы.

Корпус гидротрансформатора соединяется с маховиком, вращающимся с той же скоростью, что и коленчатый вал, внутри корпуса турбины. Рабочее колесо или центробежный насос эффективно нагнетает трансмиссионную жидкость в ребра турбины, которая, в свою очередь, вращает или передает крутящий момент на трансмиссию. Статор — это барьер, который отбрасывает жидкость обратно в турбину, а не в насос, повышая эффективность системы.

Когда автомобиль работает на холостом ходу, скорость, с которой трансмиссионная жидкость нагнетается в турбину, низкая, что означает, что через трансмиссию к двигателю передается очень небольшой крутящий момент. По мере того, как коленчатый вал вращается быстрее, а маховик вращается с большей скоростью, жидкость движется быстрее от насоса к турбине, заставляя турбину вращаться быстрее, обеспечивая больший крутящий момент через трансмиссию.

Важно отметить, что внутренняя работа гидротрансформатора до сих пор остается загадкой. Базовая механика может быть понятна, но сложные расчеты и инженерные решения, лежащие в ее основе, лучше всего понять с кем-то, кто обладает глубокими знаниями в области механики жидкости.

Связанный: Обслуживание радиаторов и систем охлаждения AAMCO Bay Area

Связанный: Признаки того, что пришло время для автонастройки

Связанный: Работает ли система переменного тока вашего автомобиля

Могут ли возникнуть проблемы с гидротрансформатором?

Существует несколько различных причин неисправности гидротрансформатора, некоторые из которых могут быть очень опасными. Высокие уровни проскальзывания вызывают перегрев, который повреждает эластомерные уплотнения, удерживающие трансмиссионную жидкость в гидротрансформаторе. Когда жидкость начнет вытекать, он вообще перестанет функционировать.

Также возможно торможение или полное заедание муфты статора. Когда это произойдет, внутренние и внешние элементы сцепления будут постоянно заблокированы, что приведет к неэффективному расходу топлива. В случае полной поломки статора он будет свободно вращаться, останавливая мощность транспортного средства. Когда горячая жидкость, движущаяся внутри корпуса гидротрансформатора, создает большое давление, оно может стать слишком высоким, что приведет к его надуванию или взрыву.

Получить информацию о вашем автомобиле

Преобразователь крутящего момента вашего автомобиля — это незаметная часть любого автомобиля. Большинство владельцев никогда не будут взаимодействовать с этой деталью за всю свою жизнь вождения. Тем не менее, это срок службы автоматической коробки передач, а также большая часть эффективности использования топлива. Знакомство с его работой может помочь вам узнать, как диагностировать проблемы, связанные с вашей коробкой передач, экономя время и деньги на ремонт.
