Как легко и быстро проверить свечи накаливания
Свечи накаливания обеспечивают пуск вашего дизельного двигателя в любой холод. Свеча накаливания есть в каждом цилиндре двигателя. Она обеспечивает эффективное сгорание топлива с минимальным выбросом токсичных газов. Но что делать, если вы заподозрили, что свечи накаливания работают не так хорошо, как должны?
Как определить необходимость проверки свечей накаливания?
Есть три основных признака, говорящих о том, что свечи накаливания нужно проверить и, возможно, заменить:
- Белый дым из выхлопной трубы
Если одна или несколько свечей накаливания неисправны, дизельное топливо попадает в выхлопную трубу. Когда она нагревается, попавшее туда топливо сгорает, и из выхлопной трубы идет белый дым. Это длится всего несколько минут после пуска двигателя. - Трудности при пуске
Если с одной неисправной свечой накаливания ездить можно, то запустить двигатель автомобиля с двумя и более неисправными свечами накаливания сложно даже в теплую погоду.
Важно: проблема с пуском также может быть признаком неисправности топливной системы или аккумуляторной батареи. - Недостаточная мощность двигателя
Неисправные свечи накаливания не только усложняют пуск, но и затрудняют работу двигателя из-за неправильного сгорания, что уменьшает мощность двигателя и его эффективность.
Важно: проблема с пуском также может быть признаком неисправности топливной системы или аккумуляторной батареи.Как проверить свечи накаливания
Важно проверять свечи накаливания правильным инструментом. Неподходящим инструментом можно повредить свечи накаливания и систему зажигания. Мы рекомендуем тестер свечей накаливания Beru — им можно легко и просто проверить свечи накаливания, он всегда дает понятные результаты независимо от напряжения в системе.
Требуемые материалы
- Тестер свечей накаливания Beru
- Базовый набор ручных инструментов
- Фонарик
- Руководство по эксплуатации
1. Отсоедините свечу накаливания
Большинство свечей накаливания устанавливаются в головку цилиндра и подсоединяются проводом большого сечения.
Снимите все кожухи, которые могут затруднять доступ к свече накаливания. Затем отсоедините питание от аккумуляторной батареи автомобиля и электрические провода, подсоединенные к свече накаливания, чтобы не допустить поражения электрическим током.
2. Проверьте свечи накаливания
Подсоедините тестер к аккумуляторной батарее двумя проводами: (черным) отрицательным и (красным) положительным. Затем подсоедините синий провод к свече накаливания. Тестер проверяет свечу накаливания в течение 10 секунд в условиях, имитирующих реальные.
3. Результаты проверки
Результаты ясны. Если свеча накаливания работает так, как должна, появляется значок ОК, и дисплей подсвечивается зеленым. Если подсветка красная, свеча накаливания неисправна, и ее необходимо заменить.
4. Повторите и в случае необходимости замените
Повторите проверку с другими свечами накаливания в двигателе. Если необходимо заменить одну свечу, рекомендуем заменить все свечи накаливания одновременно.
И не забывайте проверять новые свечи перед установкой.
Тестер свечей накаливания BERU
Преимущества тестера свечей накаливания BERU:
- Быстро и удобно использовать
- Можно проверять свечи накаливания по отдельности
- Автоматически определяет напряжение свечи накаливания (от 3,3 до 15 В)
- Защита от короткого замыкания и напряжения обратной полярности
Если вы хотите узнать подробнее о проверке свечей накаливания, смотрите наш ролик:
Содержание приведено только с информационной целью. Мы не несем ответственности за любые повреждения и издержки, связанные с вашей интерпретацией данного содержания.
НазадНазад к разделу СООБЩЕСТВО GURUS
Общий доступ
Если вы используете этот плагин, то вы автоматически соглашаетесь на то, что ваши персональные данные (IP-адрес, URL данного вебсайта, дата и время вашего посещения сайта) будут переданы Facebook, Google, Youtube, Twitter, Pinterest или LinkedIn и могут храниться вне стран ЕС.
Вы можете отключить данную функцию в любой момент, ознакомиться с дополнительной информацией вы можете в нашей Политике конфиденциальности.
Я согласен (согласна) Отправить Отправить
Как проверить свечи накала на дизеле
Нередко в холодную погоду свечи накаливания, устанавливаемые на дизельные двигатели, выходят из строя, блокируя работу всей ДВС. Иногда это приводит к тому, что водители откладывают свои поездки, поскольку транспортное средство просто не может завестись. Однако есть несколько способов проверки свечей накаливания, для которых не нужно обращаться за помощью в специализированный сервисный центр.
Для чего они нужны?
Эти небольшие элементы обеспечивают старт дизельного мотора, не зависимо от погодных условий.
Они подогревают камеры сгорания, в результате чего попадающее в цилиндры топливо быстрее загорается. Система подогрева может отличаться:
- На старых автомобилях они включаются почти всегда, когда водитель запускает двигатель;
- Современные машины могут запускаться без них, при условии, что сохраняется положительная температура.
Перед тем как начать диагностику всей системы, установите температуру, до которой нагреваются камеры сгорания. Если свеча включилась и работает исправно, на панели приборов включится индикатор в форме спирали.
Способы проверки
Часто если поломка случилась при теплой погоде, водители ее не замечают. Но как только наступают холода, появляются проблемы, связанные с невозможностью запустить дизельный двигатель.
Существует три основных метода проверки, при помощи которых можно решить проблему:
- Проверка с использованием аккумулятора. Такая методика позволяет получить максимально точную информацию о состоянии детали. Каждая свеча проверяется отдельно. Недостаток метода – водителю нужно открутить все свечи, что потребует немало времени. Вам потребуется шнур длиной 50 см с изоляцией. Поставьте свечу на плюсовую клемму АКБ центральным электродом. Далее посредством шнура соединяется отрицательная клемма аккумулятора и сама свеча. Быстрый нагрев проверяемого компонента будет значить, что он быстро греется;

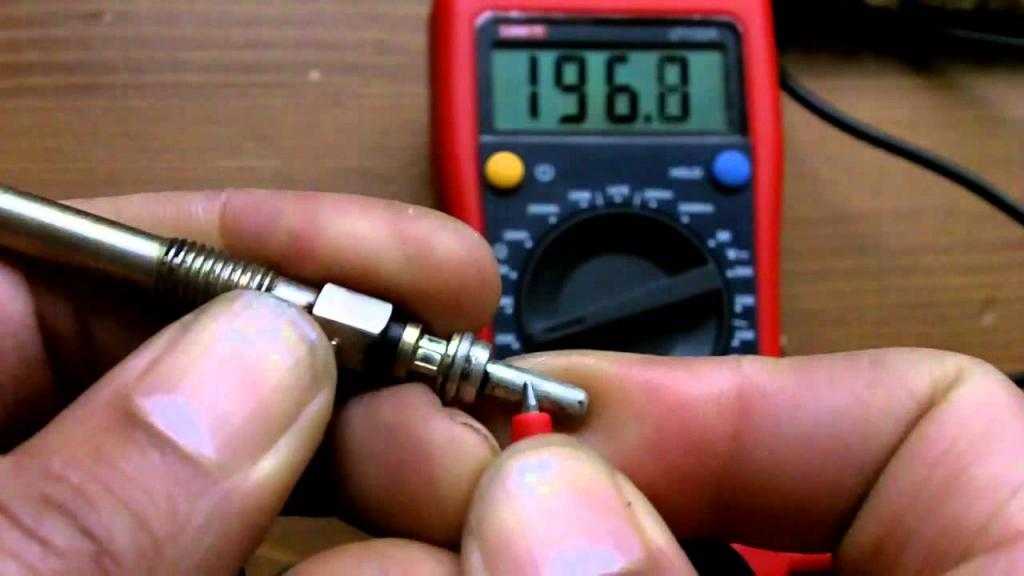

- Проверить свечи накала тестером. Его проще реализовать, и он не требует специальных инструментов либо разборки двигателя. Настройте прибор для анализа сопротивления, отключив питание нагревательных элементов. На каждый из них закрепляется отдельный шнур, либо же все свечи объединяются при помощи центрального электрода. После этого подключите щуп + тестера к центральному электроду, а минусовый – сбоку. Если на дисплее нет показателей, значит, свеча уже не может выполнять свои основные функции. Недостаток этого метода – сложно определить детали со слабым нагревом;
- Проверка на «искру». Это довольно старый способ. Вам понадобится небольшой изолированный шнур 50-100 см с оголенными концами. Далее свечи снимают с питания, один конец провода прикрепляют к положительной клемме аккумулятора, а другим провести по касательной через центральный электрод. Вспышка искры будет значить, что деталь исправна, при ее отсутствии потребуется замена.
Каждая свеча проверяется отдельно. Недостаток метода – водителю нужно открутить все свечи, что потребует немало времени. Вам потребуется шнур длиной 50 см с изоляцией. Поставьте свечу на плюсовую клемму АКБ центральным электродом. Далее посредством шнура соединяется отрицательная клемма аккумулятора и сама свеча. Быстрый нагрев проверяемого компонента будет значить, что он быстро греется;
Это довольно старый способ. Вам понадобится небольшой изолированный шнур 50-100 см с оголенными концами. Далее свечи снимают с питания, один конец провода прикрепляют к положительной клемме аккумулятора, а другим провести по касательной через центральный электрод. Вспышка искры будет значить, что деталь исправна, при ее отсутствии потребуется замена. Проверить состояние свечи при помощи одного из этих методов может даже неопытный водитель, главное правильно выполнять все требования и аккуратно использовать провода.
Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
Видео: Как проверить свечи накала на дизеле
Как проверить свечи накала на дизеле
Добавить комментарий
В начало страницы
Кузов и автостекла
- Панель приборов Supervision: что собой представляет
- Антидождь для авто: рейтинг лучших, как использовать
- Чистка салона автомобиля своими руками
- Можно ли ездить без бампера? Ответ
- Подготовка авто к весне: несколько дельных советов
Технические жидкости
- Этилированный и неэтилированный бензин: различия
- Какую кислоту заливают в аккумулятор автомобиля
- Чем отличается литол от солидола
- Электролит для автомобильных аккумуляторов
- Мутный электролит в аккумуляторе: причины и решение проблемы
Шины и диски
- Сезонное хранение шин: несколько дельных советов
- Можно ли ездить летом на зимней резине без шипов
- Отличие кованных дисков от литых
- Как выбрать шины для автомобиля на лето
- Выбор тормозных колодок для авто
— диагностика автомобиля LJM
| 0,00 фунтов стерлингов | ||||
| Перевозки | ||||
| Общий | ||||
United States—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald ОстроваГондурасСАР ГонконгГонконгВенгрияИсландияИндияИндонезияИран IraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau SAR ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSaint MartinSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSt.
Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеAlabamaAlaskaAmerican SamoaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFederated States of MicronesiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirgin IslandsVirginiaWashingtonWest VirginiaWisconsinWyomingArmed Forces AmericasArmed Forces EuropeArmed Forces Pacific
Свечи накаливания — текущие
- Дом
- Библиотека
- Автомобильные пошаговые испытания
- Ток системы свечей накаливания
Изделия, подходящие для этого управляемого теста*
200 А / 2000 А (высокий ток) Токоизмерительные клещи постоянного тока
£219,00Токоизмерительные клещи 600 А постоянного тока (высокие амперы)
£118,00*В Pico мы всегда стремимся улучшить нашу продукцию.
Инструменты, использованные в этом пошаговом тесте, могли быть заменены, а вышеперечисленные продукты являются нашими последними версиями, используемыми для диагностики неисправности, задокументированной в этом тематическом исследовании.
Инструменты, использованные в этом пошаговом тесте, могли быть заменены, а вышеперечисленные продукты являются нашими последними версиями, используемыми для диагностики неисправности, задокументированной в этом тематическом исследовании.Целью данного теста является оценка состояния свечей накаливания и проверка времени их работы.
Как выполнить тест
Просмотрите рекомендации по подключению.
- Используйте данные производителя для идентификации цепи питания свечей накаливания.
- Подсоедините зажим высокого усилителя к PicoScope Канал A
- Включите и обнулите зажим.
- Поместите зажим вокруг цепи питания свечи накаливания.
- Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и настроен на захват вашего сигнала.
- Запустите осциллограф, чтобы увидеть данные в реальном времени.
- Включите зажигание, подождите, пока погаснет контрольная лампа свечи накаливания, затем запустите двигатель и дайте ему поработать на холостом ходу.
- В зависимости от типа системы и условий работы двигателя свечи накаливания могут активироваться на некоторое время после запуска двигателя.
- Остановите двигатель и выключите зажигание.
- С вашей осциллограммой на экране остановите осциллограф.
- Используйте инструменты Waveform Buffer , Zoom и Measurements для изучения формы сигнала.
Примечание
Свечи накаливания могут не сработать, если температура окружающей среды и температура двигателя не соответствуют норме.
Ориентация зажима относительно провода определяет, имеет ли он положительный или отрицательный выход. Если на экране не отображается осциллограмма в реальном времени или кажется, что она перевернута, попробуйте изменить ориентацию зажима на противоположную.
Пример сигнала
Примечания к форме сигнала
Этот заведомо исправный сигнал имеет следующие характеристики:
- Всплеск тока примерно до 100 А при включении свечей накаливания с последующим немедленным снижением примерно до 70 А, а затем более постепенным снижением до около 45 А в течение следующих 5 с.
- Ток остается стабильным на уровне 45 А до тех пор, пока реле свечи накаливания не будет выключено.
- Общее время по времени чуть более 11 с.
Библиотека сигналов
Перейдите в раскрывающееся меню в левом нижнем углу окна Библиотеки сигналов и выберите Ток свечи накаливания .
Дополнительные указания
Свечи накаливания поддерживают процессы сгорания дизельного топлива и контроля выбросов.
Впрыскиваемое дизельное топливо воспламеняется, если температура заряда цилиндра достигает 850°C при сжатии. Однако эта температура не может быть достигнута в условиях холодного окружающего воздуха и компонентов двигателя. В этих обстоятельствах активируются свечи накаливания, чтобы нагреть заряд цилиндра и обеспечить адекватное сгорание.
Свечи накаливания предназначены для работы при температурах от 850° до 1100° C. Они управляются реле, переключаемым либо модулем управления двигателем (ECM), либо специальным блоком управления/таймером свечей накаливания.
Характеристики переключения и включения системы зависят от автомобиля.
Свечи накаливания также нагревают заряд цилиндра для поддержки работы систем дизельного сажевого фильтра (DPF): DPF требует очень высоких температур выхлопных газов во время пассивных и активных (рабочих или принудительных) процессов регенерации. Любая неисправность в системе свечей накаливания будет препятствовать регенерации и неизбежно приведет к чрезмерному накоплению твердых частиц в фильтре и возможной его закупорке.
Одной из основных причин выхода из строя свечи накаливания является перегрев. Поэтому в некоторых системах используется широтно-импульсная модуляция (ШИМ) напряжения питания для регулирования тока цепи и контроля температуры свечи накаливания.
Ожидаемый ток цепи рассчитывается путем деления общей потребляемой мощности всех свечей накаливания (мощности отдельных свечей указаны в соответствующей технической литературе) на напряжение питания цепи (ток = мощность / напряжение).
Например, если 12-вольтовый 4-цилиндровый дизельный двигатель со свечами накаливания мощностью 150 Вт имеет общую потребляемую мощность 600 Вт (4 x 150 Вт), ожидаемый установившийся ток цепи будет около 50 А (600 Вт). Вт/12 В).
Важно уметь идентифицировать отказы системы управления, например, те, которые могут возникнуть в ECM, модуле управления накалом или других реле, как причину отказа свечей накаливания.
Цепи свечей накаливания подвержены различным неисправностям, таким как:
- Короткие или разомкнутые цепи или высокое сопротивление в цепи или соединениях
- Отказы управления, такие как отказы ECM, модуля управления или реле
- Подача напряжения 12 В непосредственно на свечу накаливания вне контроля ECM (неправильное тестирование)
- Термические отказы, например, вызванные:
- чрезмерное нагарообразование (вызывающее перегрев)
- неправильная форма распыления форсунки (переохлаждение)
- неправильное время (и подача топлива)
Признаки неисправности свечей накаливания:
- Индикатор неисправности (MIL) или контрольная лампа свечей накаливания
- Диагностические коды неисправностей (DTC)
- Двигатель не заводится
- Чрезмерные выбросы в холодном состоянии
- Чрезмерное время запуска
- Неровный ход в холодном состоянии
- Чрезмерное накопление твердых частиц в дизельном сажевом фильтре (DPF), системе рециркуляции отработавших газов (EGR), селективной каталитической нейтрализации (SCR) и системе впуска (через EGR)
Диагностические коды неисправностей
Диагностические коды неисправностей
Выбор диагностических кодов неисправностей (DTC), относящихся к компонентам:
P037D
P037E
P0380
P0381
P0382
P0383
P0384
P064C
P066A
P066B
P066C
P066D
P066E
P066F
P0670
P0671
P0672
P0673
P0674
P0675
P0676
P0677
P0678
P0679
P067A
P067B
P067A
P067B
4444444444444444444444444444444444444444444444444444444444444444444444444444444444444444.
.0034 P067E
P067F
P0680
P0681
P0682
P0683
P0684
P068C
P068D
P068E
P068F
P069A
P069B
P069C
P069D
P06B9
P06BA
P06BB
P06BC
P06BD
P06BE
P06BF
P06C0
P06C1
P06C2
P06C3
P06C4
P06C5
P06C6
P06C7
P06C8
P06C9
P06CA
P06CB
P06CC
P06CD
P06CE
P06CF
P06D0
U0106
U0307
U0407
